NÁVOD NA OBSLUHU KS 2201 ATIKA

Nepoužívejte prístroj, u kterého

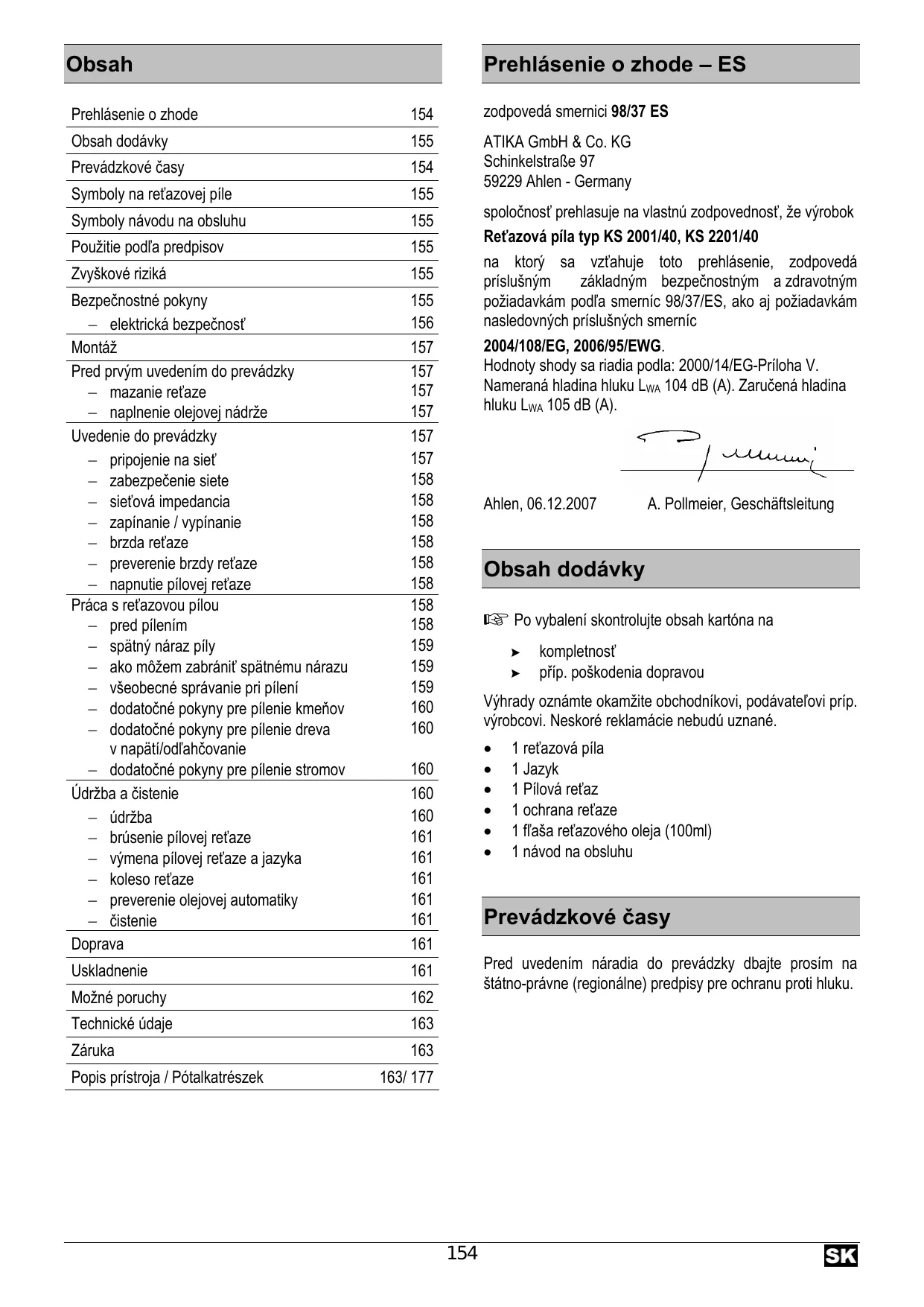

Prehlásenie o zhode 154

Obsah dodávky 155

Prevádkovéčasy 154

Symboly na ret'azovej pile 155

Symbolynavodu na obsluhu 155

• mazanie ref'aze 157
• naplnenie olejovej nádrže 157

Uvedenie do prevádžky 157

• pripojenie na siet' 157
• zabezpečenie siete 158
• sie'tová impedancia 158
• zapínanie / vypínanie 158
• brzda ret'aze 158
  -preverenie brzdy ret'aze 158
• napnutie pilovej ret'aze 158

Praca s re'azovou pilou 158

pred pilením 158
- spätny náraz pily 159
- ako mozem zabrani' spatnému nárazu 159
- vseobecné správanie pri pilení 159
- dodatočnéPokyny pre pilenie kmešov 160
- dodatočné pokyny pre pilenie dreva v napāti/odl'ahčovanie 160
- dodatočné poukyny pre pilenie stromov 160

spoločnost' prehlasuje na vlastné zodpovednost',Že vyrobok

Ret'azová pila typ KS 2001/40, KS 2201/40

na ktory sa vztahuje toto prehlasenie, zodpovedá príslušnám základnám bezpečnostné m a zdravotné m poziadavkám podl'smernic 98/37/ES, ak o aj poziadavkám nasledovných príslušných smernic

Vyhrady oznámte okamžite obchodnikovi, podávatelovi príp.
vyrobcivi. Neskoré reklamácie nebudú uznané.

Pred uvedením náradia do prevádžky dbajte prosím na stavno-právné (regionálne) predpisy pre ochranu proti hluku.

Symboly na ret'azovej pile

Pred uvedením prístroja do prevádžky precítat' a dbat' na námod na použitie a bezpečnostnéPokyny.

Pred opravami, udrzbou a cistenim vypnut motor a vytiahnut' zastrchu.

Ak je privodné vedenie poskodené alebo preruşene, ihned vytiahnite zástrčku.

Noste ochrannú prilbu, ochranu zraku a sluchu.

Noste ochranné rukavice.

Nevystavujte dažd'u. Chrănte pred vlhkest'ou.

maximala dízka rezu 400 mm

!	Hroziace nebezpečenstvo alebo nebezpečná situácia. Nedodržanie tychto upozornenimöze spôsobit' poranenia alebo materiálnu škodu.
i	Dôležité upozornenia k správnemu zaobchodzaniu. Nedodržanie tychto upozornímöze spôsobit' poruchy.
	Upozornenia pre užívatěa. Tieto upozornenia Vám pomóžu využit' optimálne všetky funkcie.
	Montáž, obsluha a údržba. Tu Vám bude presné vysvetlené, co musité urobit'.

Použitie podl’a predpisov

Retazová pila je určená na

• pílenie kmenov, konárov, drevenych brvien, dosiek atd. a moze byt použivaná na priečne alebo pozdížne rezy.
• pilenie stromov.

Ret'azovú pílu nepoužívajte na pilenie stavebnych materiálov a plastov.
Retazová píla je vchodná len na sukromné použivanie v domovej alebo hobby záhrade.
- Ret'azová píla nie je vchodná na lesnicke práce (pilenie stromov a od'ahčovanie v lese). Káblovým spojením nie je zarucéná potrebná bezpečnost' obsluhy.

K použitiu podla predispov patri aj dodržiavanie výrobcom predpísanych podmienok pre prevádzku, udržbu a rekonštrukciu a dodržiavanie bezpečnostnych predispov uvedenych v námode.
Každé d'alsie iné použitie platí ako použitie, ktoré nie je v súlade s predpismi. Za škody každého druhu, ktoré z toho vyplnú, vyrobca neruci. Riziko nesie sám užívatel'.

Zvyskové riziká

Aj pri používaní podla predispov možu aj napriek dodržaniu príslušněch bezpečnostnéch opatrení vznikat zvyškové rizíka podla konstrukcie určenej účelom použità.

Nebezpečenstvo spātného nárazu pri kontakte špicky jazyka s pevným predmetom.
- Nebezpečenstvo poranenia prstov a ruk nastrojom (pílovou re'tazou).
- Poranenie odletujucimi pilenymi predmetmi.
Elektrickyvyboj.
- Ohrozenie el. prudom z elektrického przypojného vedenia, ktoré nezodpovedá predpisom.
- Kontakt s Častami pod elektrickým prudom pri otvorenych elektrickych suciastkach.
- Poškodenie sluchu pri dlhsie trvajúcich prácach bez ochrany sluchu.
Nebezpečenstro požiaru

Tieto bezpečnostné poukyny (námod na obsluhu) majte vždy k dispoźći pri pile.
Ret'azová pila smie byt' obsluhovaná len personálom s dostatočnými skúsenost'am.
! Ret'azovú pílu poskytnite alebo požičajte len osobám, ktoré su oboznámene s pílou a s manipuláciou. Vždy poskytnite s pílou námod na obsluhu.
Opravy pristroja musia byt' vykonávané výrobcom resp. ním menovanou firmou.

Novy používatě

Budte pozorni. Dávajte pozor na to, co robite. K práci pristupujte s Rozumom. Prístroj nepouživajte, ak ste unavení alebo ste pod vplyvom drog, alkoholu alebo liekov. Moment nepozornosti pri použivaní prístroja moze viest' k važnym poraneniam.
Pred použitím sa blizsie zoznámte so strojom pomocou Návodu na použitie.
Nepoužívajte prístroj pre účely, pre ktoré nebol určeny (vid „Použitie podl'á predpisov”).
Vyhnite sa abnormálnemu držaniu tela. Dbajte na pevný postoj a udržujte v každomČase rovnováhu.
Noste vchodné pracovné oblečenie:

• ziadne volné oblečenie alebo ozdoby, tieto možu byt' zachytené pohyblivými Čast'ami
  protišmyková obuv (bezpečnostné topányk)
• siet'ka na vlasy pri dlhych vlasoch

Noste osobné ochranné oblečenie:

chránice sluchu
- ochrannes okuliare alebo ochranná maska
- rukavice
schvalená ochranná prilba v situáciach, kde sa musí počitač so zraneniami hlavy (napr. Pri pilení a od'ahčovani stromov).

• Odporćame nosit ochranu noh.
  Udrzujte svoje pracovné prostredie v poriadku! Neporiadok moze sposobit' urazy.
  Berte do uvahy vplyvy okolia:

• Nevystavujte ret'azovú pilu džd'u.

• Nepoužívajte re'tazovú pílu vo vlhkom alebo mokrom prostredi.
• Za nevhodného počasia (dážd, sneh, l'ad, vietor) prácu presuñte na inokedy - zvýsené riziko urazu!
  Zabezpečte dobré osvetlenie.
  Nepouživajte ret'azovú pílu v blízkosti hor'avych kvapalin alebo plynov.

Pri pracovnych prestavkach je potrebné re'tazovú pilu zložit tak, aby nebol nikto ohrozený. Zabezpečte re'tazovú pilu pred nepovolaným pristupom.
■ Osoby mladšie ako 18 rokov nesmú pásovú pilu obsluhovat.
Ostatné osoby udrzujte d'alej od pily.
■ Používatel' je zodpovedný za nehody alebo nebezpečenstvo, ktoré vznikné iným osobám alebo na ich majetku.
- Obsluha je v pracovnej oblasti zodpovedná voči tretím osobám.
Deti udrzujte d'alej o pily.

Nedovolte ostatnym osobám, zvlást' det'am dotýkat'sa náradia alebo kábla.

Zabrante kontaktu tela s uzemnenymi dielmi (napr. rúry, výhrevné telesá, sporáky, chladnicaky atd.).

Nepouživajte prasknuté pilové listy alebo také, ktoré zmenili svoj tvar.
Používajte len dobre naostrené pilové ret'aze, lebo tupé pilové ret'aze zvyšujú nielen nebezpečenstvo spātného nárazu, ale aj zaťažujú motor.
S rezanim začnite až vtedy, ked pilová ret'az dosiahla plny počet otáčok.
Pri zapnuti musi byt' pilova re'taz bezpečne vystužné a upevně. Ret'az a jazyk musia volne stav'.
Stroj nepret'zaujte! Stroj pracuje lepsie a bezpečnejšie v udanej vykonovej oblasti.
Používajte pílu len s namontovanými kompletnými a správnymi ochrannými zariadeniama na stroji nemeinte nic, co by mohlo znižovat' bezpečnost'.
Nemeinte pristroj resp. diely pristroja.
■ Prístroi nepostrekujte vodou. (zdroj nebezpečenstva elektrický prud).
■ Prístoj uchovávajte bezpečne. Nepoužívané pristroje skladujte v suchom, uzamknutom a det'om nepristupnom priestore.
Stroj vypnite a vytiahnite sietovu zastrchu zo zasuvky pri:

-kontakte pilovej ret'aze so zemou, kamehmi, klincami
alebo inymi cudzimi telesami ihned'skontrolujte ret'az a jazyk
- opravách
- udrzbe a cistení
- odstrańovani poruch
prerusenych privodnych vedeniach
- preverovaní prípojnych vedení, Či nie su zapletné alebo poškodené
-doprave
- napinani ret'aze
- ymene retaze
- opusteni pily (aj pri krátkodobych prerušeniach práce).

Starajte sa o Vašu ret'azovú pílu so svedomitost'u:

Pred dalsim pouzitim stroja musia byt ochranné pripravy alebo lahko poskodite'né diely skontrované, ci su schopné bezchybnej a správné funkcie podla predispov.
- Preverte, Či pohyblé Časti bezchybne fungujú a nezasekávajú sa alebo, Či nie su poškodené. Vsetky Časti musia byt správné namontované a musia spínat vsetky podmienky, aby bola zaistená bezchybná prevázka píly.
- Poškodené ochranné pripravya a Časti musia byt odborne opravené alebo vymenene v uznanej odbornej dielni,Pokial'nie je v návode na použitie uvedené inak.
- Poškodené alebo nečitatelné bezpečnostné nálepytreba nahradit' novými.

Dlhé a tenké prípojné vedenia vytvárajúPokles napatia. Motor nedosiahne maximány vykon, funkcia stroja je zredukovaná.
Zástrčky a spojovacie zásuvky na prípojních vedeniach musia byt' z gummy, mäkkého PVC alebo inzych termoplastovych materialov o rovnavej mechanickej pevnosti alebo musia byt' takýmto materialem potiahnute.
Zástréné zariadenie prípojného vedenia musi bytchráné proti postrekovej vode.
Pri kladení prípojného vedenia dbat' na to, aby neprekážalo, nebolo stlačené, nebolo zalomné a spojenie so zásuvkou nebolo vlhék.
Kábel nepouživajte na učely, pre ktoré nie je určeny. Ochrănujte kábel pred horučavou, olejom a ostrymi hranami. Nepouživajte kábel na vytiahnutie zástrčky zo zásuvky.
Pri pouziti kábrového bubna kabel uplne odvihte.
■ Kontrolujte pravidelne predlžovacie káble a vyměnte ich, ak su poskodené.
Nepoužívajte Žiadne chybné prípojné vedenia.
Vonku používajte len pre toto použitie povolené a zodpovedajúco oznacné predlžovacie káble.
Nepoužívatžiadne provizörne elektrické pripojenia.
Ochranné zariadenia nikdy nepremost'ovat alebo vyrad'ovat z prevádzky.
■ Prístroi pripojte gez prudový ochranný spinač (30 mA).

Elektrické pripojenie prip. opravy elektrickych Častí stroja treba uskutočnit prostrednictvom odborníkov na elektriku s koncesiou alebo nasimi servisnémi miestami. Treba dodržiavat'miestne predpisy, ktoré sa zvlást'tykajú ochrannych opatrení.
Opravy ostatnych Častí stroja má vykonávat výrobca príp. jeho servisné miesta.
Použivat' len originálne nahradné diely. Použitím in'ych nahradných dielov a iného prislušenstva možu vzniknú' pre uživotěla urazy. Za škody, ktoré z toho vyplyné, vyrobca neruci.

Montáž

Retazovú pílu tripojte k sieti až po uplnon zložení.

Nebezpečenstvo poranenia!

Pri skladani nods ochranné rukavice.

→
Odstrante kryt (10) uvoInenim upevnovacej skrutky (11).
Vložte pilové re'taze do obežnej vodiacej štrbiny jazyka. Dbajte na správy smer clankov re'taze. 2
Zaloztejazyk.3

Pri zabadovani dbajte na to, aby clanky ret'aze spravne doliehali vo vodiacej strbine jazyka a na kolese ret'aze (13). 4

Pred prvým uvedením do prevádzky

Mazanie ret'aze

Pílová re'taz nie je dodávaná napléná olejom na pilovú re'taz.

Použivanie bez oleja na pilovú ret'az vedie k poskodeniu ret'azovej píly.

Zivotnost a rezny vykon ret'aze zavisic od optimalneho mazania. Pochas prevadzky je ret'az automatickymazanacez olejovy kanal.

Naplennie olejovej nádrže: 5

Položte re'tazovú pilu na vhdnú podložku.
Odskrutkujte uzáver olejovej nádrze (9).
Naplnte olejovu nadrž biologicky odbúratel'nym olejom na re'tazové pily (ca. 100ml). Hladinu možete skontrolovat na priezore (17). Pre lahsie naplenie používajte livik. Pri napñani dbajte na to, aby sa do olejovej nadrze nedostali nečistoty.
Uzáver olejovej nádrze opat' naskrutkujte.

Stlacte pri pvom napleni alebo po napleni uplnerazdnenej nadrze na olej "Primer" cca. 10x, aby sa načerpal do obehu.

Nikdy nepoužívajte recyklované alebo starý olej. Pričití oleja neprípustného pre reťazové píly zaníká záruka.

Uvedenie do prevádzky

(1) Pripojenie na siet'

■ Porovnajte napatie udané na typovom štítku prístroja, napr. 230 V s napātim v sieti a zapojte pilu do zodpovedajúcej a podla predpisov uzemnenej zásvuky.
① Použit zásuvku s ochrannym kolíkom, menovité napátie 230 V s ochrannym prudovým spinačom (Flspinač 30 A).
Použite predlžovací kabels dostatočnám prierezom.

Nepoužívajte Žiadny pristroj:

• na ktorom sa nedá zapínat' a vypinat' spinač
  správnefungujubrzdy motora ret'aze

Poskodené spinače musia byt' okamžite servisom opravené alebo vymeneni za nové.

(i) Prosím dodržiavajte nasledovné:

nová pilová re'taz musí byt'castejsie napínaná, kým sa predlži.
po zahriati na prevadzkovu teplotu sa ret'az predlzi a musi byt'znovu napnuta.

Po ukončeni piliarskych przyznovu uvolnite pilovú reţaz, pretoze po vychladnutí by nastali v reţazi prilis velké pnutia.

ak sa re'taz šklbe alebo vyskakuje z vedenia, ihned'ju napnite.

Napínanie pilovej ret'aze:

1. Položte re'tazovú pilu na rovnú plochu.
2. Uvol'nite upevnovaciu skrutku (11) o 1 - 2 obraty v protismere hodinovych ručiciek.
3. Postupne otáčajte napínaci kruh re'taze (12), kým nie je dosiahnute správné napnutie re'taze. Zasekávací efekt zabrañuje uvolnenu re'taze.

Upevnovacia skrutka (11) sa takisto otáča, príp. musi byt počas napínania opāt' urolnena.

Pred uvedením do prevádžky a pravidne počas pilenia preverujte nasledovné:

Pocas prace dbajte na to, aby bol predlžovaci kabel vedeny vždy dozadu od retazovej pily, mimo oblasti retaze a pileného predmetu.

Spatný náraz píly

Co sa Rozumie pod spätnym nárazom píly? Spätny náraz píly je náhly náraz bežiacej píly nahor a naspat' v smere obsluhy.

Toto vzniká, ked

• sa špička jazyka (neúmyselne) dotkne pileného alebo iného predmetu.
  pri zasekávajúcej sa re'tazi.

Pílová re'taz reaguje nekontrolovane a spôsobuje Často t'ažké zranenia obšluhy.

Nikdy nezačinajte rez špičkou jazyka. 12
Nikdy nepilte hornou hranou jazyka. 13
— Pílu dosádzajte vždy tak plocho ako je to len mozné. 15
- Rez začinajte len s bežiacou re'tazou.
Nikdy nezapinajte pristroj pri nasadenej re'azi.
- Pracujte len s ostrou alebo správne nabrúsenou pilovou ret'azou.
Nikdy nepracujte s uovlenou alebo vyvedenou ret'azou.
- Pracujte len so správné napnutou ret'azou.
Pilu vždy pevne držte obidvomi rukami.
- Blokovací doraz používajte akopáku. 16
Nikdy nepracujte nad vyskou pliec.
Nikdy nepílté viac konárov naraz. Pri od'ahčovani dbajte na to, aby ste nezasiahli dalsí konár.
Pri krateni podla moznosti pouzivajte kozu.
Dlabacie rezy smie vykonávat'len skoleny personal.

Vseobecné správanie pri pilení

• Nepracujte na snehu, l'ade alebo Čerstvo olúpanom dreve - nebezpečenstvo skíznutia.
• Nepracujte za nedostatočnych svetelnych podmienok (napr. za hmly, za dažda, za snehovej fujvice alebo za sümraku). Nebudete moct' rozoznat' detaily v pracovnej oblasti - nebezpečenstvo urazu.
  Zabezpečte bezpečné a upratané pracovisko.
  Vyhnite sa abnormálnemu držaniuILA. Vždy udržiavajte rovnováhu. Nepracujte so sklonenou hornou ČastouILA.
  Pilu prevádkujte len v bezpečnom stave. Pilu držte trochu vpravo od svojho tela.

Ret'azovú pilu nepoužívajte na zdvihanie alebo presúvanie dreva.
Dbajte na to, aby na dreve neboli cudzie telesá (kamene, kince atd.).
Ret'azovú pilu vždy držte pevne obidvomi rukami, l'avá ruka na prednej rukovāti (4) a pravá na zadnej rukovāti (17). Nikdy nepil'te jegnurčne. 14
■ Postarajte sa o to, aby sa drevo poças pilenia nepretocilo.
Rozstiepené drevo pi'ite opatrne. Hrozi nebezpečenstvo poranenia strhnutými kusmi dreva.
Ret'az nechajte pred kontaktom's drevom bezat'.
Predmet rezte len dolnou hranou. Rezanie hornou hranou sposobuje spatny náraz.
Pílu dosádzajte vždy tak plocho ako je mozné.
Používajte blokovaci doraz (16) na fixáciu ret'azovej píly na dreve. Blokovaci doraz počas pílenia používajte ako páku. 16
Pri pilení silnejsích konárov alebo kmenov nasadzujte blokovaci doraz (16) na hlbşom bode. Pre dosadenie uvol'nite blokovaci doraz z dreva a nanovo ho nasad'te hlbsie. Pritom neodstrănte pilu z rezu.
- Nechajte re'tazovú pilu pracovat tym, ze pomocou blokovaceho dorazu vytvorite lahký pákový tlak. Pri pilení netlačte silou.
Nikdy nepracujte

s vystretymi rukami
- na t'zažko dosiahnuteǐn'ych miestach
na rebriku, pracovnom lesení alebo stojac na strome.

Nikdy nepilte retazovou pilou nad urovnou ramien.
Ret'azovú pílu nepre'tažujte! Najlepsie rezné vysledky dosiahnete, ak nepoklesne rezná rychlost.
Na konci rezu budte opatrní. Akonáhle vycházza pila z dreva, zmení sa tiažová sila. Hrozi nebezpečenstvo urazu noh a chodidiel.
Ret'azov' pilu odstrańujte z rezu len za beziacej ret'aze.
■ Nikdy sa bežiacou pilou nedostante do kontaktu s dróteným plotom alebo zemou.
Ak vykonávate viac rezov naraz, medzi rezmi pilu vypínajte.
Ak sa pilová re'taz zasekne v dreve, pristroj ihned vypnite a vytiahnite zastroku. Na uvol'nenie jazyka použite klin.
■ Počas pílenia robte prestávy, aby sa mohol elektromotor schladit.

Dodatočné pokyny pre pilenie kmešov

■ Pileny kmen nikdy nepokladajte na zem. Kmen vystužte tak, aby sa neuzavrel rez a nezasekla re'taz. Použivajte bezpečné podložku (napr. kozu). Zabrante kontaktu spicky jazyka alebo pilovej re'taze so zemou.
Kratsie kmene pred pilenim vyrovnajte a upevnite ich.
Zabrante rezaniu tenkého porastu alebo reziva. Ret'azová pila nie je vchodná pre tieto práce.
- Pozdlżne rezy vykonávajte obzvlást' opatrne, pretoźea sā nepoužíva blokovaci doraz. Zabrànite spātnému nárazu píly, ak pílu povediete v plochom uhle.

Pri przyc i vzdy stojte na svahu, vzdy nad alebo boce od kmeña resp. leziaceho pileného predmetu. Dajte pozor na kotul'ajuce sa kmene.

Dodatočné pokyny pre pîlenie dreva v napăti/odl'ahčovanie

Ak su pilenim uvol'nované napnute konáre, stromy alebo drevo, nariad'uje sa mimoriadna opatnost'. Pilený predmet moze reagovat' uplne nekontrolovatel'ne a moze spôsobit' zranenia alebo smrt.

Takéto práce smú byt' vykonávané len školeným personálom.

Pri vsetkych pracach najprv vykonajte na tlakovej strane 1 od'ahcovaci rez a potom oddelovaci rez - ret'az sa moze inac zaseknut alebo narazit naspat.

Drevo napnuté na hornej strane 17

Zospodu nasadte rez (jedna tretina priemeru kmeña) smerom hore.
Na rovnakom mieste zhora nasadte druhy rez, ktory Rozdeli kmen.

Drevo naputé na dolnej strane 18

1 Zhora nasadte rez (jedna tretina priemeru kmena) smerom dole.
Na rovnakom mieste zdola nasadte druhy rez, ktory Rozdeli kmen.

1 Zasad'te rez vo vzdialenosti 15 cm od kmeña zospodu (jedna tretina priemeru kmeña).
Potom asi 8 cm d'alej smerom von nasadte druhy rez, ktory kmen Rozdeli.
3 Na odstránenie zvyšku tesne pri kmeni narežte na jegnu tretinu zdola.
Zhora nasad'te druhy rez, ktory odstrani zvyšok.

Dodatočné poukyny pre pilenie stromov

Vždy nods prilbu, aby ste sa chránili pred padajucimi konármi.
Dbajte na dlzku jazyka. Mozu byt pilené len stromy, ktorych priemer kmeña je mensí ako dlzka jazyka.

Pred pilením zabezpečte pracovné oblast'. Dbajte na to, aby sa v oblasti pilenia nenachádzali ziadne osoby ani zvierata (minimálny odstup 2 dlžky stromu).
Zabezpečte, aby pracovná oblast okolo stromu bola bez rizika skíznutia a aby ste mali bezprekážkovú unikovú cestu. 21
Postarajte sa o bezpečné stav.
Tip:

Pred pilenim stromu zistite smer padania. Zohladnite pritom tazisko koruny, susedné stromy, smer svahu, zdravotny stav stromu a smer vetra. Na tejto strane sa narezáva zárez.

Pri pileni: 22

Vycistite pracovnú oblast na kmeni od nevhodnych konárov, krovia alebo prekážok.
Dókladne vycistite patu kmena - piesok, kamene a iné cudzie telesá otupujú Pilu.
Zohladnite zdravotny stav stromu - bud'te opatrní pri poskoden'ych kmenoch alebo mrtvom dreve (suché, práchníve alebo odumreté drevo).
Do kmena narezte zárez hlboký asi 1/3 priemeru stromu. Najskór nasadte vodorovné rez a potom druhý rez zhora pod uhlom 45^ .
Teraz pi'ite na protil'ahlej strane kmena vodorovny rez. Tento rez by mal byt o nieco vyssie (asi 4 cm) aka vodorovny rez zarezu.
V ziadnom priade neprepilte kmen. Musi dostat' asi. 1/10 priemeru kmena. Ak strom začne predčasne padat, ihned' vytiahnite re'tazovú pilu z rezu a odstúpte dozadu alebo nabok.
Do vodorovného rezu zarazte klin, aby strom začal padat.
Ked' strom začne padat, dajte pozor na padajúce konáre.

Udržba a Čistenie

• pristroj vypnút'
• počkat' na zastavenie ret'azovej pily
• vytiahnut'sietovzástrchu

Rozsiahlejsie udrzbovie a cistace prace, ako su popisané v tejto kapitole, smú byt vykonávané len vyrobcom aleboním menovanou firmou.

Používat' len originé diely. Iné diely možu viest' k nepredvidaným škodám a poraneniam.

Udržba

Noste rukavice,aby ste zabrani poraneniam.

Aby bolo zarucné dlhé a spolahlíve používanie re'tazovych píl, vykonávajte pravidelne nasledovné udrzbové práce.

Preverujte ret'azovú pílu ohladne očividných chyb ako

volná, vyvesená alebo poškodená re'taz
volné upevnenie
- opotrebované alebo poskodené suciastky

Preverte re'tazovú pílu po každom použití ohl'adne

• opotrebovania, obzvlást' re'taz, jazyk a koleso re'taze.
• správnéj montáze a nepoškodenych krytov alebo ochrannych zariadení.

Potrebné opravy alebo udrzba musia byt vykonané pred nasadením re'azovej pily.

Brúsenie piłovej ret'aze

Na brusenie ret'aze su potrebné urcitié odborné vedomosti.
Nechajte ret'az nabrúsit' v odbornom obchode.

Mózete si pilovú re'taz nabrúsit tiež sami naśim prístrojom na brusenie re'tazi KSG 220 (cis.vyr.: 302360).

Len s ostrou a cistou ret'azou pracujete dobre a bezpečne.

Výmena pilovej ret'aze a jazyka

Opotrebované alebo poskodené koleso ret'aze znižuje zivotnost' pilovej ret'aze a preto by malo byt' bezodkladne vymenené zákaznickym servisom.

Preverenie olejovej automatiky

Ak sa pri previerke ukaže narastajúca olejová stopa, pracuje olejová automatika bezchymbne.

Ak sa napriek plnej olejovej nádrži neukáze šiadna olejová stopa

vycistite olejovy kanál (14) a horný napínaci otvor ret'aze (15). 23
Ak by to neviedlo k úspechu, obrte sa prosím na zákaznicky servis.

Čistenie

Starostlivo Čistite re'taz po každom použití, aby dostala zachovaná bezchybná funkcia.

Vycistite teleso jemnou kefkou alebo suchou handrou. Voda, Rozpušťadla a lešidlá nesmú byt použité.
Dbajte na to, aby boli vetracie otvory pre chladenie volné (nebezpečenstvo prehriatia).
Po dlhšom nasadeni (1 - 3 hodiny) demontujte kryt, jazyk a ret'az a vyčistite ich kefkou. 24
Pri silnom znečistení alebo upchatī Živicou uložte re'taz na niedkol'ko hodín do suda s Čisticom re'tazí. Následné opláchnite re'taz Čistou vodou.
Koleso ret'aze a upevnenie jazyka kefkou očistite od nánosov.
Vycistite suchou handrou olejovy kanal.

Doprava

Pred každou dopravou vytiahnut' sietovú zástrčku.

Pilu prepravujte len s nastrčeným ochranným krytom.

Uskladnenie

Uchovávajte nepoužívané prístroje na suchom uzamknutom miesto mimo dosahu detí.
Pred dlhšim uskladnením dbajte na nasledovné, aby sa predlžilaŽivotnost' pily a aby bola zaručená l'Hká obsluha:

urobte dokladné vyčistenie stroja.
Zolejovej nadrze odstrante olej. Tip:

Niektoré re'tazové oleje majú po dlhšomČase sklon k inkrustáci. Preto by mal byt' olejový systém pred dlhšim skladovaním preplachnutý Čistidlom na re'tazové pily. Naplěte Čistidlo do polovice (ca. 50 ml) do olejovej nádrže. Nádrž uzavrite. Pilu nechajte bez jazyka a re'taze zapnutú dovstedy, kým celé Čistidlo neunikne z olejového otvora pily.

• pristroj vypnút'
• počkat'na zastavenie ret'azovej pily
• vytiahnut'sietovzástrchu

Po kazdom odstráneni poruchy opāt uviest vsetky bezpečnostné zariadenia do prevádzky a preverit'.

Porucha	Možná pričina	Odstránenie
Re'tazová píla po zapnutí nenabehne	Brzda re'taze Bez prúdu Poškodený predlžovací kábel Sietová zástrčka, motor alebo spínačsú defektné.	Uvol'nite brzdu re'taze Preverte napájanie, zásuvku a poistky Preverte predlžovací kábel, poškodený kábel ihned' vymeñe Motor alebo spínač nechat'skontrolovat' alebo opravit' odborníkovi na elektriku s koncesiou, przy. nechat' nahradit' originálnymí náhradnými dielmi
Re'tazová píla pracuje s prerušeniami	externý poškodenýkontakt interný poškodenýkontakt chybný zapínač/vypínač	Obrátte sa prosím na zákaznicky servis.
Re'tazová šklbe, vibruje alebo nepíli správné	Tupá re'taz Opotrebovaná re'taz Napnutie re'taze Ret'az nie je správné namontovaná (zuby ukazuju zlym smerom)	Nechajte nabrúsit' alebo vyměnte re'taz Vymeñe re'taz Preverte naputie re'taze a nastavte ju Nanovo namontujte re'taz
Re'tazová píla nepracuje na plný vykon	Predlžovací kábel príliš dlhý alebo príliš malý prierez Zásuvka pridaleko od hlavného pripojenia	Použite predlžovací kábel s dostatočnám prierezom Použite zásuvku blížsie k pracovnej oblasti
Re'tazpíry sa prehrieva	Žiadny olej v nádrži Upchatý olejový kanál Príliš naputá re'taz Tupá re'taz	Doplěte olej Vycistte olejový kanál Nastavte naputie re'taze Nechajte nabrúsit' alebo vyměnte re'taz
Žiadne mazanie piñovej re'taze	Žiadny olej v nádrži Upchatý olejový kanál	Doplěte olej Vycistte olejový kanál

Technické udaje

Typ	KS 2001/40	KS 2201/40
Výkon motora P1	2000 W	2200 W
Napätie siete	230 V~
Frekvencia siete	50 Hz
Volnobežné otáčky I	7600 min-1
Zabezpečenie siete	16 A pomalé
Dlžka jazyka	400 mm
Rychlost' pílovej re'taze	13,5 m/s
Max. obsah olejovej nádrzej	150 ml
Ochranná trieda	II / 回
Brzdová doba brzdy re'taze	0,1 sek.
Hmotnost	ca. 5,9 kg
Nameraná hladina hluku LWA	104 dB (A) (merané podla smernice 2000/14/EG)
Zaručená hladina hluku LWA	105 dB (A) (merané podla smernice 2000/14/EG)
Hladina akustického tlaku LPA (pod'la 2000/14/EG)	94,3 dB (A)
Vibrária ruky a paź vpredu pod'la EN 1033/DIN 45675	avhw = < 3,39 m/s2
Vibrária ruky a paź vzadu pod'la EN 1033/DIN 45675	avhw = < 3,69 m/s2

Záruka

Popis prístroja / Pótalkatrészek

Pozúcia	Objednévacie Č.	Označenie
1	362645	Jazyk
2	362992	Pílová reťaz
3	362623	Spúšťač brždy reťaze
4	362624	Predná rukovát'
5		Zapínacia západka
6		Zapínac/ypínač
7		Vetracea štrbina motora
8		Prístrojové vedenie so zástrčkou
9	362610	Uzáver olejovej nádrzej
10	362625	Kryt
11		Upevnovacia skrutka
12		Napínací kruh reťaze

Pozúcia	Objednávacieč.	Označenie
13	362923	Koleso re'taze
14		Olejový kanál
15		Horný napínací otvor re'taze
16	362626	Blokovácí doraz
17		Zadné rukovát'
18	362921	Ochranný kryt
19	362622	Bezpečnostné nálepka
20	362627	Sada uhlíkovych kief (bez obrázka)
21	362928	Olej na pilové re'taze 100 ml
22		Napínač re'taze (bez obrázka)
	400144	Olej na pilové re'taze 1 l

Vsebina

EG-izjava o sklearnndosti 164

Obseg dobave 164

Cas obratovanja 164
