NÁVOD NA OBSLUHU KSL 2200 ATIKA

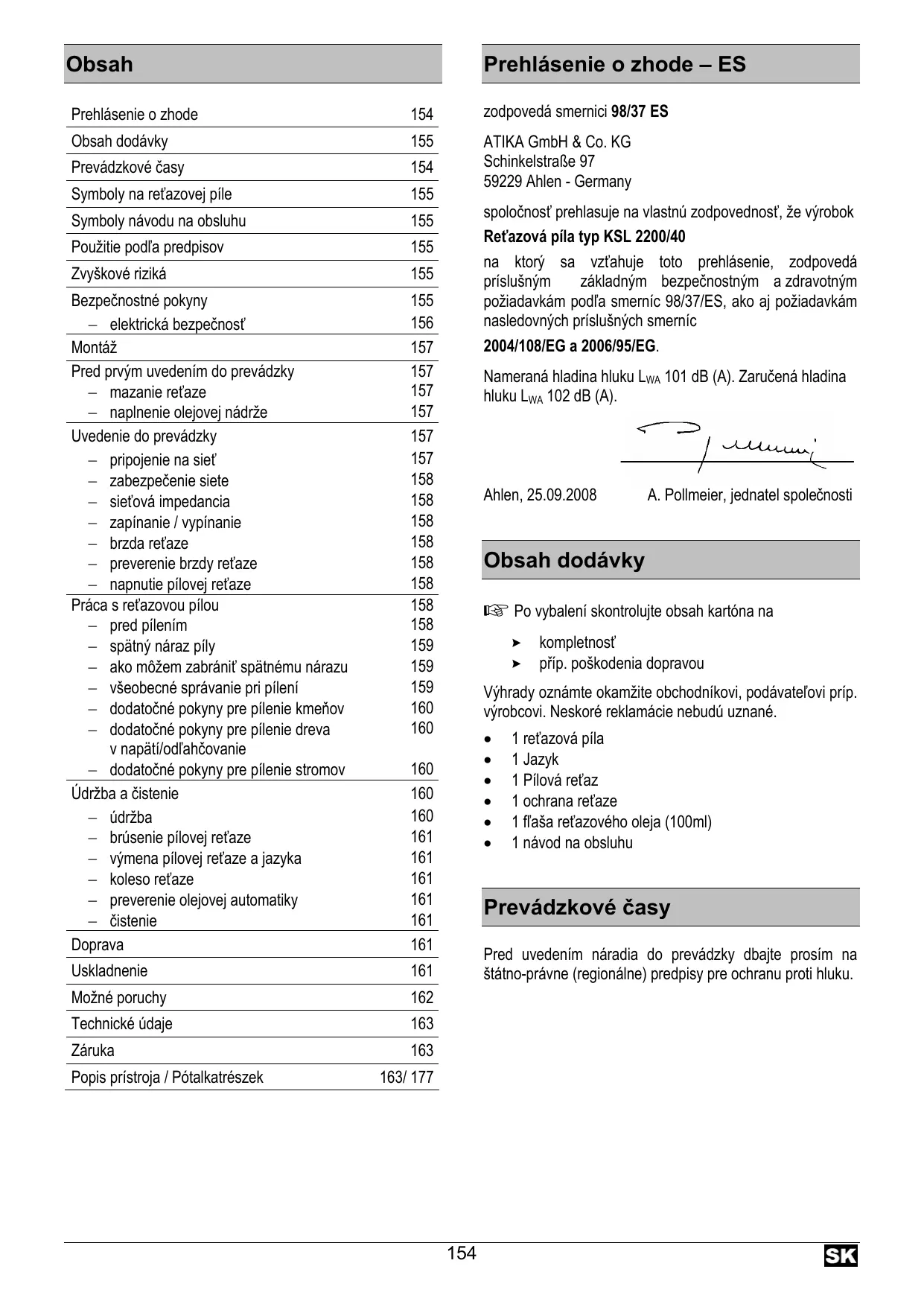

Nepoužívejte prístroj, u kterého

• mazanie refaze 157
• naplnenie olejovej nádrze 157

Uvedenie do prevádžky 157

• priopojenie na siet' 157
• zabezpečenie siete 158
• sie'tová impedancia 158
• zapínanie / vypínanie 158
• brzda ret'aze 158
  -preverenie brzdy ret'aze 158
  napnutie pilovej ret'aze 158

Praca s re'azovou pilou 158

pred pilenim 158
spätny náraz pily 159
- akomozemzabrani'spatnemunarazu 159
- vseobecné správanie pri pilení 159
- dodatočné poukyny pre pilenie kmešov 160
- dodatočné pokyny pre pilenie dreva 160
v napāti/od'ahčovanie
- dodatočné poukyny pre pilenie stromov 160

• udrzba 160
  brusenie pilovej re'aze 161
• výmena pilovej reţaze a jazyka 161
• koleso ret'aze 161
  -preverenie olejovej automatiky 161
• cisternie 161

Doprava 161

Uskladnenie 161

Možné poruchy 162

Technické udaje 163

Záruka 163

spolocnost' prehlasuje na vlastnú zodpovednost', ze vyrobok

na ktory sa vztahuje toto prehlasenie, zodpovedá príslusnám základnám bezpečnostnám a zdravotnám poziadavkám podla smernic 98/37/ES, ako aj poziadavkám nasledovných príslusních smernic

Vyhrady oznámte okamžite obchodnikovi, podávatelovi príp.
vyrobcivi. Neskoré reklamácie nebudú uznané.

Pred uvedením náradia do prevádzky dbajte prosím na stavno-právné (regionálne) predpísy pre ochranu proti hluku.

Symboly na ret'azovej pile

Pred uvedením prístroja do prevádžky precítat a dbat na námod na použitie a bezpečnostnéPokyny.

Pred opravami, udrzbou a cistenim vypnut motor a vytiahnut' zastrchu.

Ak je privodné vedenie poškodené alebo prerušené, ihned vytiahnite zástrčku.

Noste ochrannú prilbu, ochranu zraku a sluchu.

Noste ochranné rukavice.

Nevystavujte dažd'u. Chrănte pred vlhkest'ou.

Δ	Hroziace nebezpečenstvo alebo nebezpečná situácia. Nedodržanie tychto upozomenimöze spôsobit' poranenia alebo materiálnu škodu.
Φ	Dôležité upozernenia k správnemu zaobchodzaniu. Nedodržanie tychto upozernímöze spôsobit' poruchy.
Φ	Upozernenia pre uživatelea. Tieto upozernenia Vám pomóžu využit' optimálne všetky funkcie.
Φ	Montáž, obsluha a údržba. Tu Vám bude presné vysvetlené, co musité urobit'.

• pílenie kmenov, konárov, drevenych brvien, dosiek atd. a moze byt použivaná na priečne alebo pozdížne rezy.
• pilenie stromov.

Ret'azovú pílu nepoužívajte na pilenie stavebnych materiálov a plastov.
- Retazová pila je vchodná len na sukromné použivanie v domovej alebo hobby záhrade.
- Ret'azová pía nie je vchodná na lesnicke práce (pilenie stromov a od'ahčovanie v lese). Káblovým spojením nie je zarucéná potrebná bezpečnost' obsluhy.

■ K použitiu podla predispisov patri aj dodržiavanie výrobcom predpísanych podmienok pre prevádzku, udržbu a rekonštrukciu a dodržiavanie bezpečnostnych predispisov uvedenych v námode.
Každé d'alsie iné použitie platí ako použitie, ktoré nie je v súlade s predpismi. Za škody každého druhu, ktoré z toho vyplnú, vyrobca neruci. Riziko nesie sám uživatel'.

Zvyskové riziká

Aj pri používaní podla predispov možu aj napriek dodržaniu príslušněch bezpečnostnéch opatrení vznikat zvyškové rizíka podla konstrukcie určenej účelom použità.

Nebezpečenstvo spätného nárazu pri kontakte špicky jazyka s pevným predmetom.
- Nebezpečenstvo poranenia prstov a ruk nastrojom (pílovou re'tazou).
- Poranenie odletujucimi pilenymi predmetmi.
Elektrickyvyboj.
- Ohrozenie el. prudom z elektrického przypojného vedenia, ktoré nezodpovedá predpisom.
■ Kontakt s Častami pod elektrickým prudom pri otvorenych elektrickych suciastkach.
- Poškodenie sluchu pri dlhsie trvajúcich prácach bez ochrany sluchu.
Nebezpečenstro požiaru

Tieto bezpečnostné poukyny (námod na obsluhu) majte vždy k dispoźći pri pile.
Ret'azová pila smie byt' obsluhovaná len personalom s dostatočnými skúsenost'am.
! Ret'azovú pílu poskytnite alebo požičajte len osobám, ktoré su oboznámene s pílou a s manipuláciou. Vždy poskytnite s pílou námod na obsluhu.
Opravy pristroja musia byt' vykonávané výrobcom resp. ním menovanou firmou.

Novy pouzivate!

Budte pozorní. Dávajte pozor na to, Čo robite. K préci pristupujte s Rozumom. Prístroj nepoužívajte, ak ste unavení alebo ste pod vplyvom drog, alkoholu alebo liekov. Moment nepozornosti pri používani prístroja moze viest k vázznym poraneniam.
Pred použitím sa blizsie zoznámte so strojom pomocou Návodu na použitie.
Nepoužívajte prístroj pre účely, pre ktoré nebol určeny (vid „Použitie podla predpisov”).
Vyhnite sa abnormálnemu držaniu tela. Dbajte na pevný postoj a udržujte v každomČase rovnováhu.
Noste vchodné pracovné oblečenie:

• ziadne volné oblečenie alebo ozdoby, tieto možu byt' zachytené pohyblovými Čast'ami
  protišmyková obuv (bezpečnostné topányk)
• sietka na vlasy pri dlhych vlasoch

Noste osobné ochranné oblečenie:

chránicsluchu
- ochrannes okuliare alebo ochranná maska
- rukavice
schvalená ochranná prilba v situáciách, kde sa musí počitač so zraneniami hlavy (napr. Pri pîlení a od'ahčovani stromov).

• Odporćame nosit ochranu noh.
  Udrzujte svoje pracovné prostredie v poriadku! Neporiadokmöze sposobit'urazy.
  Berte do uvahy vplyvy okolia:

• Nevystavujte ret'azovú pilu džd'u.

• Nepoužívajte re'tazovú pílu vo vlhkom alebo mokrom prostredi.
• Za nevhodného počasia (dážd, sneh, l'ad, vietor) préçu presuñte na inokedy - zvýşene riziko urazu!
  Zabezpečte dobré osvetlenie.
  Nepouživajte ret'azovú pílu v blízkosti hor'avych kvapalin alebo plynov.

Pilu nenechavajte nikdy bez doh'adu.
Pri pracovnych prestavkach je potrebné re'tazovú pilu zložit tak, aby nebol nikto ohrozený. Zabezpečte re'tazovú pilu pred nepovolaným pristupom.
■ Osoby mladsie ako 18 rokov nesmú pásovú pílu obsluhovat.
Ostatné osoby udržujte dalej od pily.
■ Používatel' je zodpovedný za nehody alebo nebezpečenstvo, ktoré vznikné iným osobám alebo na ich majetku.
- Obsluha je v pracovnej oblasti zodpovedná voči tretím osobám.
Deti udrzujte d'alej o pily.

Nedovolte ostatnym osobám, zvlást' det'am dotýkat'sa náradia alebo kábla.

Zabrańte kontaktu tela s uzemnenymi dielmi (napr. rury, výhrevné telesá, sporaky, chladničky atd.).

Nepouživajte prasknuté pilove listy alebo také, ktoré zmenili svoj tvar.
Používajte len dobre naostrené pilové retáze, lebo tupé pilové retáze zvyšujú nielen nebezpečenstvo spātného nárazu, ale aj zaťažuju motor.
S rezanim začnite až vtedy, ked' pilová ret'az dosiahla plny počet otáčok.
Pri zapnuti musi byt' pilova retaz bezpečne vystužená upevnena. Retaz a jazyk musia volné stav'.
Stroj nepret'zaujte! Stroj pracije lepsie a bezpečnejsie v udanej vykonovej oblasti.
Používajte pilu len s namontovanými kompletnými a správnymi ochrannými zariadeniami a na stroji nemeinte nic, co by mohlo znižovat bezpečnost.
Nemeinte pristroj resp. diely pristroja.
■ Prístroi nepostrekujte vodou. (zdroj nebezpečenstva elektrický prud).
■ Prístoj uchovávajte bezpečne. Nepoužívané pristroje skladujte v suchom, uzamknutom a det'om nepristupnom priestore.
Stroj vypnite a vytiahnite sie'tovu zastrchu zo zasuvky pri:

-kontakte pilovej ret'aze so zemou, kamehmi, klincami
alebo inymi cudzimi telesami ihned'skontrolujte ret'az a jazyk
- opravách
- udrzbe a cistení
- odstrańovani poruch
prerusenych privodnych vedeniach
- preverovaní prípojnéch vedení, Či nie su zapretené alebo poškodené
-doprave
- napinani ret'aze
- ymene retaze
- opusteni pily (aj pri krátkodobych prerušeniach práce).

Starajte sa o Vašu ret'azovú pilu so svedomitost'u:

Pred dalsim pouzitim stroja musia byt ochranné pripravy alebo lahko poskodite'né diely skontrované, ci su schopné bezchybnej a správné funkcie podla predispov.
- Preverte, Či pohyblé Časti bezchybne fungujú a nezasekávajú sa alebo, Či nie su poškodené. Vsetky Časti musia byt správné namontované a musia spínat vsetky podmienky, aby bola zaistená bezchybná prevázka píly.
- Poškodené ochranné pripravya a Časti musia byt odborne opravené alebo vymenene v uznanej odbornej dielni,Pokial'nie je v návode na použitie uvedené inak.
- Poškodené alebo nečitatelné bezpečnostné nálepytreba nahradit' novými.

Dlhé a tenké prípojné vedenia vytvárajúPokles napatia. Motor nedosiahne maximány vykon, funkcia stroja je zredukována.
Zástrčky a spojovacie zásuvky na prípojnych vedeniach musia byt' z gummy, mäkkého PVC alebo inych termoplastovych materialov o rovnavej mechanickej pevnosti alebo musia byt' takýmto materialem potiahnute.
Zastréné zariadenie pripojného vedenia musi bytchránene proti postrekovej vode.
Pri kladení prípojného vedenia dbat' na to, aby neprekážalo, nebolo stlačené, nebolo zalomné a spojenie so zásuvkou nebolo vlhék.
Kábel nepoužívajte na účely, pre ktoré nie je určeny. Ochrănujte kábel pred horúčavou, olejom a ostrymi hranami. Nepoužívajte kábel na vytiahnutie zástrěky zo zásuvky.
Pri pouziti kábrového bubna kabel uplne odvihte.
■ Kontrolujte pravidelne predlžovacie káble a vyměnte ich, ak su poskodené.
Nepoužívajte Žiadne chybné prípojné vedenia.
Vonku používajte len pre toto použitie povolené a zodpovedajúco oznacné predlžovacie káble.
Nepoužívat Žiadne provizörne elektrické pripojenia.
Ochranné zariadenia nikdy nepremost'ovat alebo vyrad'ovat z prevádzky.
■ Prístroi pripojte czem prudový ochranný spinač (30 mA).

Elektrické pripojenie prip. opravy elektrickych Častí stroja treba uskutočnit prostrednictvom odborníkov na elektriku s koncesiou alebo nasimi servisnymi miestami. Treba dodržiavat'miestne predpisy, ktoré sa zvlást'tykajú ochrannych opatrení.
Opravy ostatnych Častí stroja má vykonávat výrobca príp. jeho servisné miesta.
Použivat' len originálne nahradné diely. Použitím in'ych nahradných dielov a iného prislušenstva možu vzniknú' pre uživotěla urazy. Za škody, ktoré z toho vyplnu, vyrobca neruci.

Montáž

Retazovú pílu pripojte k sieti až po uplnon zloženi.

Nebezpečenstvo poranenia!

Pri skladani nods ochranné rukavice.

Položte re'tazovú Pilu na rovnú plochu. 1
Odstránte kryt (10) uvolnením upevnovacej skrutky (11).
Vlozte pilové ret'aze do obežnej vodiacej štrbiny jazyka. Dbajte na správy smer clankov ret'aze. 2
Zaloztejazyk.3

Pri zabadovani dbajte na to, aby clanky ret'aze spravne doliehali vo vodiacej strbine jazyka a na kolese ret'aze (13).

Ret'azová pila sa dá založit' na re'tazové koleso len t'ažko?

Točte napínač reťaze (22) proti smeru hodinovych ručiciek dovtxedy, kým nie je možné reťazovú pilu l'ahko založit na reťazové koleso. Točte napínač reťaze (22) v smere hodinovych ručiciek dovtxedy, kým nie je reťazová pila pavne napnutá.

Kryt (10) opat namontujte.
Napnite pilovú ret'az podla popisu v odseku „Napnutie pilovej ret'aze".

Pred prvým uvedením do prevádzky

Mazanie ret'aze

Pílová ret'az nie je dodávaná napléná olejom na pilovú ret'az.

Naplennie olejovej nádrže: 5

Položte re'tazovú pilu na vhdnú podložku.
Odskrutkujte uzáver olejovej nádrze (9).
Naplhte olejovu nadrž biologicky odbúrateɪnám olejom na retazové pily (ca. 100ml). Hladunu možete skontrolovat na priezore (17). Pre lahsie naplenie používajte livik. Pri naplñani dbajte na to, aby sa do olejovej nadrže nedostali nečistoty.
Uzáver olejovej nádrze opat' naskrutkujte.

Stlacte pri pvom napleni alebo po napleni uplnerazdnenej nadrze na olej "Primer" cca. 10x, aby sa načerpal do obehu.

Nikdy nepoužívajte recyklovaný alebo starý olej. Pričití oleja neprípustného pre reťazové píly zaníka záruka.

Uvedenie do prevádzky

(1) Pripojenie na siet'

• Porovnajte napatie udané na typovom štītku prístroja, napr. 230 V s napātim v sieti a zapojte pilu do zodpovedajúcej a podla predpisov uzemenej zásvuky.
  ① Použit zásuvku s ochrannym kolíkom, menovité napatie 230 V s ochrannym prudovým spinačom (Flspinač 30 A).
  Použite predlžovací kabels dostatočnám prierezom.

Nepoužívajte Žiadny prístroj:

• na ktorom sa nedá zapínat' a vypinat' spinač
  správnefungujubrzdy motora ret'aze

Poskodené spinače musia byt' okamžite servisom opravené alebo vymeneni za nové.

Prosím dodržiavajte nasledovné:

nová pilová re'taz musí byt'castejsie napínaná, kým sa predlži.
po zahriati na prevadzkovu teplotu sa ret'az predlzi a musi byt'znovu napnuta.

Po ukončeni piliarskych przyznovu uvolnite pilovú reţaz, pretoze po vychladnutí by nastali v reţazi prilis velné pnutia.

ak sa re'taz šklbe alebo vyskakuje z vedenia, ihned'ju napnite.

Napínanie pilovej ret'aze:

1. Položte ret'azovú pilu na rovnú plochu.
2. Uvolnite upevnovaciu skrutku (11) o 1 - 2 obraty v protismere hodinovych ručićiek.
3. Postupne otáčajte napínaci kruh re'taze (12), kým nie je dosiahnuté správné napnutie re'taze. Zasekávací efekt zabrañuje uvolnenu re'taze.

Upevnovacia skrutka (11) sa takisto otáča, príp. musi byt počas napínania opāt' uvo'lena.

1. Ret'az je správne napnutá, ak moze byt' v strede jazyka podvihnutá o ca. 3-4 mm. 10
2. Ak je ret'az prilis naputá, otočte napínací kruh ret'aze (12) proti smeru hodinovych ručiciek.
3. Upevnovaciu skrutku opat dotiahnite rukou.
4. Preverte, Či Články re'aze správné dosadajú do vodiacej štrbiny jazyka.

Práca s ret'azovou pilou

Pred Pilením

Pred uvedením do prevádžky a pravidne počas pilenia preverujte nasledovné:

Pocas prace dbajte na to, aby bol predlžovaci kábel vedený vždy dozadu od re'tazovej pily, mimo oblasti re'taze a pileného predmetu.

Spatny náraz pily

Co sa Rozumie pod spätnym nárazom píly? Spätny náraz píly je náhly náraz bežiacej píly nahor a naspat' v smere obssluy.

Toto vzniká, ked

• sa špička jazyka (neúmyselne) dotkne pileného alebo iného predmetu.
  pri zasekávaiucej sa re'tazi.

Pílová re'taz reaguje nekontrolovane a spôsobuje Často t'ažké zranenia obšluhy.

Pri bočných, šikmých a pozdížnych rezoch postupujte so zvyšenou opatrnostou, pretože sa tu nepoužíva blokovaci doraz (16).

Nikdy nezačinajte rez špičkou jazyka. 12
Nikdy nepilte hornou hranou jazyka. 13
- Pílu dosádzajte vždy tak plocho ako je to len mozné. 15
- Rez začinajte len s bežiacou re'tazou.
Nikdy nezapinajte pristroj pri nasadenej retazi.
- Pracujte len s ostrou alebo správne nabrúsenou pilovou ret'azou.
Nikdy nepracujte s uvol'nenou alebo vyvedenou ret'azou.
- Pracujte len so správné napnutou re'azou.
Pilu vždy pevne držte obidvomi rukami.
- Blokovaci doraz používajte akopáku. 16
Nikdy nepracujte nad vyskou pliec.
Nikdy nepíte viac konárov naraz. Pri od'ahčovani dbajte na to, aby ste nezasiahli d'alí konár.
Pri krateni podla moznosti pouzivajte kozu.
Dlabacie rezy smie vykonávat'len skolen'y personal.

Vseobecné spravanie pri pileni

• Nepracujte na snehu, l'ade alebo Čerstvo olúpanom dreve - nebezpečenstvo skíznutia.
• Nepracujte za nedostatočnych svetelnych podmienok (napr. za hmly, za dažda, za snehovej fujvice alebo za sümraku). Nebudete moct rozoznat detaily v pracovnej oblasti - nebezpečenstvo urazu.
  Zabezpečte bezpečné a upratané pracovisko.
  Vyhnite sa abnormálnemu držaniuILA. Vždy udržiavajte rovnováhu. Nepracujte so sklonenou hornou ČastouILA.
  ■ Pilu prevádkujte len v bezpečnom stave. Pilu držte trochu vpravo od svojho tela.
  Ret'azovú pílu nepoužívajte na zdvihanie alebo presúvanie dreva.

Dbajte na to, aby na dreve neboli cudzie telesá (kamene, klince atd').
Ret'azovú pílu vždy držte pevne obidvomi rukami, l'avá ruka na prednej rukovāti (4) a pravá na zadnej rukovāti (17). Nikdy nepil'te jegnurčne. 14
- Postarajte sa o to, aby sa drevo poças pilenia nepretočilo.
Rozstiepené drevo pi'te opatrne. Hrozi nebezpečenstvo poranenia strhnutými kusmi dreva.
Ret'az nechajte pred kontaktom's drevom bezat'.
Predmet rezte len dolnou hranou. Rezanie hornou hranou sposobuje spatny náraz.
Pílu dosádzajte vždy tak plocho ako je mozné.
Používajte blokovaci doraz (16) na fixáciu re'tazovej píly na dreve. Blokovaci doraz počas pílenia používajte ako páku. 16
Pri pilení silnejsich konárov alebo kmenov nasadzujte blokovaci doraz (16) na hlbšom bode. Pre dosadenie uvoñnite blokovaci doraz z dreva a nanovo ho nasadte hlbsie. Pritom neodstránte pilu z rezu.
- Nechajte re'azovú pilu pracovat tym, ze pomocou blokovacieho dorazu vytroîte l'hký pákový tlak. Pri pilení netlačte silou.
Nikdy nepracujte

s vystretymi rukami
- na t'za'ko dosiahnutel'nych miestach
- na rebríku, pracovnom lešeni alebo stojac na strome.

Nikdy nepilte retazovou pilou nad urovnou ramien.
Ret'azovú pilu nepret'ažujte! Najlepsie rezné vysledky dosiahnete, ak nepoklesne rezná rychlost.
Na konci rezu budte opatrní. Akonáhle vychídza pila z dreva, zmení sa tiažová sila. Hrozi nebezpečenstvo urazu noh a chodidiel.
Ret'azov pilu odstrańujte z rezu len za beziacej ret'aze.
■ Nikdy sa beziacou pilou nedostante do kontaktu s drótenym plotom alebo zemou.
Ak vykonávate viac rezov naraz, medzi rezmi pílu vypínajte.
Ak sa pilová ret'az zasekne v dreve, prístroj ihned vypnite a vytiahnite zástróku. Na uvo'nenie jazyka použite klin.
- Poças pílenia robte prestávky, aby sa mohol elektromotor schladit'.

Dodatočné pokyny pre pilenie kmenov

■ Pilený kmeñ nikdy nepokladajte na zem. Kmeñ vystužte tak, aby sa neuzavrel rez a nezasekla re'taz. Používajte bezpečné podložku (napr. kozu). Zabrante kontaktu spičky jazyka alebo pilovej re'taze so zemou.
Kratsie kmene pred pilenim vyrovnajte a upevnite ich.
Zabrante rezaniu tenkého porastu alebo reziva. Ret'azová pila nie je vchodná pre tieto práce.
- Pozdlzne rezy vykonávajte obzvlást opatrne, pretoze sa nepouživa blokovaci doraz. Zabrànite spātnému nárazu píly, ak pílu povediète v plochom uhle.
Pri przyc i vzdy stojte na svahu, vzdy nad alebo boce od kmeña resp. leziaceho pileného predmetu. Dajte pozon na kotulajuce sa kmene.

DodatočnéPokyny pre pilenie dreva v napāti/odl'ahčovanie

Ak su pilenim uvol'nované napnute konáre, stromy alebo drevo, nariad'uje sa mimoriadna opatnost'. Pilený predmet moze reagovat' uplne nekontrolovatel'ne a moze spôsobit' zranenia alebo smrt'.

Takéto práce smú byt' vykonávané len školeným personalom.

Pri vsetkych pracach najprv vykonajte na tlakovej strane 1 od'ahcovaci rez a potom oddel'ovaci rez - ret'az sa moze inac zaseknut' alebo narazit naspat.

Drevo napnute na hornej strane 17

1 Zospodu nasadte rez (jedna tretina priemeru kmena) smerom hore.
Na rovnakom mieste zhora nasadte druhý rez, ktorý Rozdelí kmen.

Drevo napnuté na dolnej strane 18

Zhora nasadte rez (jedna tretina priemeru kmena) smerom dole.
2 Na rovnakom mieste zdola nasadte druhy rez, ktory Rozdeli kmen.

Silné kmene a vel'ké napätie 19

Zospodu nasadte rez (jedna tretina priemeru kmena) smerom hore.
Sodstupom zhora nasadite druhy rez, ktory Rozdeli kmen.

Odl'ahcenie 20

Zasad'te rez vo vzdialenosti 15 cm od kmena zospodu (jedna tretina priemeru kmena).
Potom asi 8 cm dalej smerom von nasadte druhy rez, ktory kmen rozdeli.
3 Na odstránenie zvyšku tesne pri kmeni narežte na质量和 tretinu zdola.
Zhora nasad'te druhy rez, ktory odstrani zvyšok.

Dodatočné poukyny pre pilenie stromov

Vždy nods prilbu, aby ste sa chránili pred padajucimi konármi.

Dbajte na dlzku jazyka. Mozu byt pilené len stromy, ktorych priemer kmena je mensi ako dlzka jazyka.
Pred pilenim zabezpeche pracovnó oblast. Dbajte na to, aby sa v oblasti pilenia nenachádzali ziadne osoby ani zvierata (minímány odstup 2 dlžky stromu).

Zabezpečte, aby pracovná oblast okolo stromu bola bez rizika skíznutia a aby ste mali bezprekážkovú únikovú cestu. 21
Postarajte sa o bezpečné stav.
Tip:

Pred pilením stromu zistite smer padania. Zohl'adnite pritom t'azisko koruny, susedné stromy, smer svahu, zdravotné stav stromu a smer vetra. Na tejto strane sa narezáva zárez.

Pri pileni: 22

Vycistite pracovnú oblast' na kmeni od nevhodnych konárov, krovia alebo prekážok.
Dókladne vycistite patu kmena - piesok, kamene a iné cudzie telesá otupujú pilu.
Zohladnite zdravotny stav stromu - budte opatrní pri poškodenych kmenoch alebo mřtvom dreve (suché, práchníve alebo odumreté drevo).
Do kmena narezte zárez hlboký asi 1/3 priemeru stromu. Najskór nasadte vodorovné rez a potom druhý rez zhora pod uhlom 45^ .
Teraz pi'ite na proti'ahlej strane kmena vodorovny rez. Tento rez by mal byt o nieco vyssie (asi 4 cm) aka vodorovny rez zarezu.
V ziadnom priade neprepilte kmen. Musi zostat' asi. 1/10 priemeru kmena. Ak strom zaene predcasne padat, ihned' vytahnite retazovu pilu z rezu a odstupte dozadu alebo nabok.
Do vodorovného rezu zarazte klin, aby strom začal padat.
Ked' strom začne padat, dajte pozor na padajúce konáre.

Udržba a Čistenie

Rozsiahlejsie udrzbovie a cistiace prace, ako su popisané v tejto kapitole, smú byt vykonávané len vyrobcom aleboním menovanou firmou.

Používat' len originé diely. Iné diely možu viest' k nepredvídanym škodám a poraneniam.

Udržba

Noste rukavice,aby ste zabrani poraneniam.

Aby bolo zarucené dlhé a spolahlivé použivanie re'azovych pil, vykonávajte pravidelne nasledovné udrzbovie práce.

Preverujte ret'azovú pílu ohl'adne očividných chyb ako

• vol'ná, vyvesená alebo poškodená re'taz

• volné upevnenie

• opotrebované alebo poskodené suciastky

Preverte re'tazovú pílu po každom použití ohl'adne
- opotrebovania, obzvlást' re'taz, jazyk a koleso re'taze.
- správnéj montáze a neposkodenych krytov alebo ochrannych zariadení.

Potrebné opravy alebo udrzba musia byt' vykonané pred nasadením re'tazovej píly.

Brúsenie piłovej ret'aze

Na brusenie ret'aze su potrebné urcíté odborné vedomosti.
Nechajte ret'az nabrúsit v odbornom obchode.

Mózete si pilovú re'taz nabrúsit tiež sami naśim prístrojom na brusenie re'táz KSG 220 (cis.vyr.: 302360).

Len s ostrou a Čistou re'tazou pracujete dobre a bezpečne.

Výmena pilovej ret'aze a jazyka

Opotrebované alebo poskodené koleso re'taze znižujeŽivotnost' pilovej re'taze a preto by malo byt bezodkladne vymenené zákaznickym servisom.

Preverenie olejovej automatiky

Ak sa napriek plnej olejovej nádrži neukáze Žiadna olejová stopa

vycistite olejovy kanal (14) a horny napinací otvor re'aze (15). 23
Ak by to neviedlo k úspechu, obrte sa prosím na zákaznicky servis.

Čistenie

Starostlivo Čistite re'taz po každom použití, aby dostala zachovaná bezchybná funkcia.

Vycistite teleso jemnou kefkou alebo suchou handrou. Voda, Rozpušťadla a lešidlá nesmú byt použité.
Dbajte na to, aby boli vetracie otvory pre chladenie volné (nebezpečenstvo prehriatia).
Po dlhšom nasadení (1 - 3 hodiny) demontujte kryt, jazyk a re'taz a vycistite ich kefkou. 24
Pri silnom znečistení alebo upchatí Živicou uložte re'taz na niedkol'ko hodín do suda s Čisticom re'tazí. Následné opláchnite re'taz Čistou vodou.
Koleso ret'aze a upevnenie jazyka kefkou očistite od nánosov.
Vycistite suchou handrou olejovy kanal.

Doprava

Pred každou dopravou vytiahnut' sietovú zástrčku.

Pilu prepravujte len s nastrčeným ochranným krytom.

Uskladnenie

Uchovávaje nepoužívané prístroje na suchom uzamknutom miesto mimo dosahu detí.
Pred dlhšim uskladnením dbajte na nasledovné, aby sa predízilaživotnostpilyaabybola zaručená lakhá obsluha:

urobte dokladné vyčistenie stroja.
Zolejovej nadrze odstrante olej. Tip:

Niektoré re'tazové oleje majú po dlhšomČase sklon k inkrustáci. Preto by mal byt olejový systém pred dlhšim skladovaním preplachnutý Čistidlom na re'tazové pily. Naplěte Čistidlo do polovice (ca. 50 ml) do olejovej nádrze. Nádrž uzavrite. Pilu nechajte bez jazyka a re'taze zapnutú dovstedy, kým celé Čistidlo neunikné z olejového otvora pily.

• pristroj vypnút'
• počkat' na zastavenie ret'azovej pily
• vytiahnut'sietovzástrchu

Po kazdom odstraneni poruchy opat uivist vsetky bezpecnostne zariadenia do prevadzky a preverit'.

Porucha	Možná pričina	Odstránenie
Re'tazová píla po zapnutí nenabehne	Brzda re'taze Bez prúdu Poškodený predlžovací kábel Sietová zástrčka, motor alebo spínačsú defektné.	Uvol'nite brzdu re'taze Preverte napájanie, zásuvku a poistky Preverte predlžovací kábel, poškodený kábel ihned' vymeñe Motor alebo spínač nechat'skontrolovat' alebo opravit' odborníkovi na elektriku s koncesiou, przy. nechat' nahradit' originálnymí náhradnými dielmi
Re'tazová píla pracuje s prerušeniami	externý poškodenýkontakt interný poškodenýkontakt chybný zapínač/vypínač	Obrátte sa prosím na zákaznicky servis.
Re'tazová šklbe, vibruje alebo nepíli správné	Tupá re'taz Opotrebovaná re'taz Napnutie re'taze Ret'az nie je správné namontovaná (zuby ukazuju zlym smerom)	Nechajte nabrúsit' alebo vyměnte re'taz Vymeñe re'taz Preverte naputie re'taze a nastavte ju Nanovo namontujte re'taz
Re'tazová píla nepracuje na plný vykon	Predlžovací kábel príliš dlhý alebo príliš malý prierez Zásuvka pridaleko od hlavného pripojenia	Použite predlžovací kábel s dostatočnám prierezom Použite zásuvku blížsie k pracovnej oblasti
Re'tazpíry sa prehrieva	Žiadny olej v nádrži Upchatý olejový kanál Príliš naputá re'taz Tupá re'taz	Doplěte olej Vycistte olejový kanál Nastavte naputie re'taze Nechajte nabrúsit' alebo vyměnte re'taz
Žiadne mazanie piñovej re'taze	Žiadny olej v nádrži Upchatý olejový kanál	Doplěte olej Vycistte olejový kanál

Technické udaje

Typ	KSL 2200/40
Výkon motora P1	2200 W
Napätie siete	230 V~
Frekvencia siete	50 Hz
Voǐnoběžné otáčky l n₀	7600 min-1
Zabezpečenie siete	16 A pomalé
Dížka jazyka	400 mm
Rychlost' pilovej re'taze	13,5 m/s
Max. obsah olejovej nádrže	150 ml
Ochranná trieda	II / 回
Brzdová doba brzdy re'taze	0,1 sek.
Hmotnost	ca. 5,9 kg
Nameraná hladina hluku LWA	101 dB (A) (merané podla smernice 2000/14/EG)
Zaručená hladina hluku LWA	102 dB (A) (merané podla smernice 2000/14/EG)
Hladina akustického tlaku LPA (pod'la 2000/14/EG)	80,74dB (A)
Vibrária ruky a paže vpredu pod'la EN 1033/DIN 45675	avhw = < 3,85 m/s²
Vibrária ruky a paže vzadu pod'la EN 1033/DIN 45675	avhw = < 3,43 m/s²

Záruka

Popis prístroja / Pótalkatrészek

Pozúcia	Objednámavacie Č.	Označenie
1	362645	Jazyk
2	362992	Pílová reťaz
3	362603	Spúšťač brždy reťaze
4	362604	Predná rukovát
5		Zapínacia západka
6		Zapínac/ypínač
7		Vetracea štrbina motora
8		Prístrojové vedenie so zástrčkou
9	362610	Uzáver olejovej nádrzej
10	362605	Kryt
11		Upevnovacia skrutka
12		Napínací kruh reťaze

Pozúcia	Objednámviecie Č.	Označenie
13	362923	Koleso reťaze
14		Olejový kanál
15		Horný napínací otvor reťaze
16	362606	Blokovácí doraz
17		Zadné rukováť
18	362921	Ochranný kryt
19	362602	Bezpečnostné nálepka
20	362608	Sada uhlíkovych kief (bez obrázka)
21	362928	Olej na piłové reťaze 100 ml
22		Napínač reťaze (bez obrázka)
	400144	Olej na piłové reťaze 1 l

Vsebina

EG-izjava o sklearnndosti 164

Obseg dobave 164

Cas obratovanja 164
