HASZNÁLATI ÚTMUTATÓ KSL 2200 ATIKA

Kezelési utmutató - Biztonsági tudnivalók - Pótalkatrészek

Motorna pila

Uputa za uporabu - sigurnosne upute - rezervni dijelovi

Sega a catena

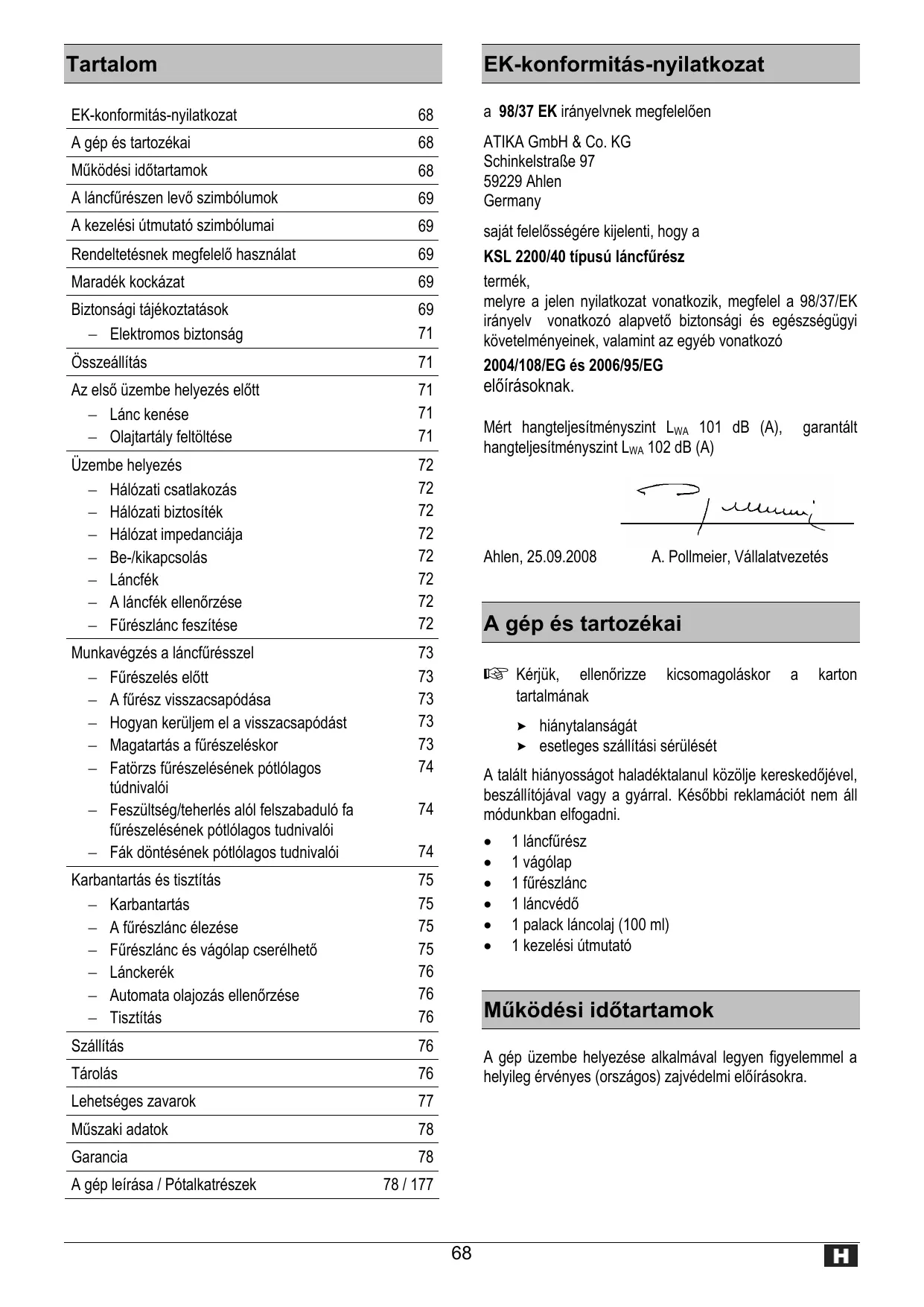

EK-konformitás-nyilatkozat 68

A gép és tartozékai 68

Mukódési idóṭartamok 68

A Iancfurészen levő szimbólumok 69

A kezelési utmutató szimbólumai 69

Rendeltetésnek megfelelo hasznalat 69

Maradék kockázat 69

Biztonsági tajékoztatások 69

-Elektramosbiztonsag 71

Összeállitás 71

Az elso üzembe helyezés elott 71

-Lanc Kenese 71
- Olajtály feltöltése 71

Uzembe helyezés 72

• Hálózati csatlakozás 72
• Hálózati biztositék 72
• Hálózat impedanciája 72
• Be-/kikapcsolás 72
• Lanciafék 72
  A lancfek ellenorzese 72
  -Fureszlancfeszítese 72

Munkavégzés a lancfúrésszel 73

-Furészeléselott 73
-A furesz visszacapódása 73
Hogyan keruljem el a visszacsapodast 73
Magatartás a fúrészeléskor 73
- Fatorzs furuszelésenek pótlolagos tudnivalói 74
- Feszültseg/teherlés alóf felszabaduló fa fūrészelésének pótlolagos tudnivalói 74
- Fák dōntésének pólólagos tudnivalói 74

Karbantartás és tiszítatas 75

• Karbantartás 75
  -Afureszlancelezese 75
  -Fureszlanc es vagolap cserelheto 75
• Lánckerék 76
• Automata olajozás ellenörzese 76
  -Tisztitás 76

Szalilatas 76

Tárolás 76

Lehetséges zavarok 77

Muszaki adatok 78

Garancia 78

A gép leirása / Pótalkatrészek 78/177

EK-konformitás-nyilatkozat

a 98/37 EK irányelvnek megfeleloen

ATIKA GmbH & Co. KG

Schinkelstraße 97

59229 Ahlen

Germany

sajat felelosségere kijelenti, hogy a

KSL 2200/40 típusl lancfurész

termék,

melyre a jelen nyilatkozat vonatkozik, megfelel a 98/37/EK irányelv vonatkozó alapvetőBiztonsági és egészségügyi követelményeinek, valamint az egyéb vonatkozó

2004/108/EGés 2006/95/EG

elóirásoknak.

Mér t hangteljesitményszint LwA 101 dB (A), garantált hangteljesitményszint LwA 102 dB (A)

Ahlen, 25.09.2008

A. Pollmeier, Vállalatvezétés

A gép és tartozékai

Kérjuk, ellenőrizable kicsomagoláskor a karton tartalmának

hianytalansagat
esetleges szallatis serulését

A talált hiányosságot haladéktalanul közölje kereskedőjével, beszállítójával vagy a gyárral. Késöbbi reklamációnt nem allmodunkban elfogadni.

1 lancfuresz
1vagolap
1 fureszlanc
1 Iancvédó
1palack lancolaj (100 ml)
1 kezelési utmutató

Muködési idöartamok

A gép üzembe helyezése alkalmával legyen figyelemmel a helyileg érvényes (országos) zajvédelmi előirásokra.

A lancfurészen levő szimbóolumok

Uzembe helyezés elott elolvassuk, és figyelermbe vesszuk a kezelési utasítást és aBiztonsági utasításokat.

Javitasi, karbantarasi es tisztlasi munkalatok elott a motort leallitjuk, es a halozati csatlakozo dugot. kihuzzuk.

Azonnal húzza ki a konnektordugót, ha megsérült, vagy átegett a halózati zsinór

Hasznalat kozben viseljen védösisakot és hallásvédőt.

Viseljen védokesztyut.

A gépet es ne érje. Védje nedvességól

legnagyobb vágasi hossz 400 mm

A kezelési utmutató szimbólumai

!	Lehetséges veszények, vagy veszényes helyzetek. Az itt olvasható utmutatások figyelmen kívül hagyásától balesetet szenvedhet, és a gép meg is rongálódhat.
!	Fontos tajékoztatások a szakszerő használathoz. E tajékoztatások figyelmen kívül hagyása zavarokhoz gezethet.
!	Használati utmutatások. Ezek az utmutatások segítenek a fürész legjobb kihasználhatóságában.
!	Szerelés, kezelés és karbantartás. Pontosan megismerheti, hogy a fürésszel melyek a tennivalói.

Rendeltetésnek megfelelo használat

A lancfuresz a kovetkez'o mveletekhez alkalmas:
- fatorzsek, agak, fagerendak stb. elfurreszeléséhez és kereszt- és hosszvágások készítéséhez hasznalható,
- fák kivágása.
A lancfurész épitoanyagok és muanyagok furuszeléséhez nem alkalmas.
A lancfurész csak hazi-és hobbikertben valo magánhasznalathoz keszült.
■ Erdészeti jellegü munkákhoz (erdei fák dontéséhz és gallyazásához) ez a lancfürész nem hasznalhato. A

kezelő szükséges biztonsága a kábeles összeköttetés miatt nincs szavatolva.

A rendeltetésnek megfelelo használathoztartozik még a gyár által elóirt modon valo használat-, a karbantartásés javitás valamint az utmutatóban olvashatóbiztonsági tudnivalok követése.
■ Minden ezektől elterő hasznalat rendeltetésse l ellentêtesnek minősül. Az ilyen jellegő károkér a gyár nem vázll szavatosságot. a kockázat ekkor egyedül a felhasználót terheli.

Maradék kockázat

Még a rendeltétésnek megfelelo használatnál és a felhasználási cél által meghatározott vonatkozo biztonságiszabályok megartása mellett is bizonyos maradék kockázattal számolni kell.

Ezt a maradék kockázatot minimumrca scökkentheti, ha a munkánal figylembe veszi a "Biztonsági utmutatások", a "Rendeltétésnek megfelelo használat" és maganak a hasznalati utmutatónak a leírasait.

Mindezek figyelembe vetele és a kelloóvatosság segít a balesetak és sérülések megelőzésében.

Ha a vágolap csúcsa hozzaér egy szilard tárgyhoz, visszacapódast okozhat.
Szerszám (fūrészlanc) megsertheti az ujjat és a kezet.
Munkadarab kicsapódo darabja balesetet okozhat
Aramutés lehtosege.
■ Balesetet okozhat a villanyáram egy szabálytalan csatlakoztatás esétén.
Áramütes egy feszültseg alatt alló nyitott alkatrész megérintéskor.
■ Halláskárosodás hallásvédő nélküli hosszabb munka esetében.
Tüzveszély

Továbbá minded megtett intézkedés Ellenère is maradnak nem nyilvánvaló maradék kockázatok.

Biztonsági tajékoztatások

Vegye figyembe a következő utalásokat, hogy saját magát és környezetét a balesettől megvédje.

ABiztonsagi utmutatasokat (a kezelisi utmutatot) alancfurresszel egyutt orizze meg.
A lancfureszcak kello tapasztalattrendelkez
i szemely hasznalhatja.
Csak olyannak adja kolcsön a lancfurészét, akimár
① ismeri annak hasznalatát. Mindig adja oda a géppel együtt a hasznalati utmutatót is.
A gépetCsak a gyár, vagy általa kijelölt cégek javithatják.
Az elso hasznaló

Aki a géppel elször dolgozik, annak a lánfürész hasznalataról és a személyi védöfelszerelésról már kelő

tapasztalattal rendelkező személytól gyakorlati betanitást kell kapnia. Az elso használo elóször egy fürészbakra vagy állványra helyezett gombfát fürészeljen.

Legyen figyelmes. Figyeljen arra, amin dolgozik. Munkajat esszerüen hajtsa végre. A gépet ne használa jolyankor amikor fáradt vagy drog, alkohol vagy gyógyszer hatasa alatt áll. A gép használatánál elég egy figyelmetlen pillanat ahhoz, hogy súlyos balesetet szenvedjen.

Hasznalat elott ismerkedjek meg a géppel a hasznalati utmutato segitségével.

A keszüléket ne használja olyan célokra, melyekre nem rendeltetett (lásd „Rendeltétésnek megfelelo használat").

■ Kerülje munka bözen a rendellenes testtartást. Ügyeljenarra, hogybiztosan alljon, és mindenkör Örizzemegeyensúlyát.

■ Viseljen munka kozben megfelelo munkaruhát:
- ne viseljen bő ruhát vagy ékszert, mert azokat a mozgó gépalkkatrész beránthatja

• csuszásmentes munkacipó (biztonságí kesztyú)
• hosszú haj esétén hajhálo

Viseljen személyes védöruhát:

• hallásvedelem
• védószemüveget vagy arcvédöt
• védokesztuyt
• ellenörzött védösisakot egy oyan helyzetben amelynél fejsérülésre is lehet számítani (pl. lehulló és kidőlő fák).

Tanácsoljuk, hogy viseljen lábszárvedót.

Tartsa rendben a munkahelyét! A rendetlenség a balesetak forrása.
Legyen figyelemmel a kornyezeti hatasokra:

A Iancfureszntegye ki csapadek hatasanak.
- A lancfurészt ne használja vizes vagy nedves környezetben.
- Halassza el a munkát, ha rossz az idó (esó, hóesés, jégésó, nagy szél) - olyankor fokozódik a balesetveszély!
Gondoskodjek a jó megvilagítársrol.
- A lancfürészt ne használja éghető folyadék vagy -gáz közelében.

A fureszt ne hagyja felugyelet nélkül.
■ Munkaszünetben ügy tegye le a lancfürészt, hogy az senkit ne veszélyeztessen. A lancfürészt zárja el illetéktemen személyek elöl.
A szalagfureszt 18 even aluliak nem hasznalhatjak.
Tartson a munkahelyetöl tavol masokat.
A felhasznaló feelós azokért a balesetekért vagy veszélyekért, amelyek más személyeket fenyegetnek, vagy.masok tulajdonát érik.
A gépet kezelő személy harmadik személyel szemben felelos a munkaterületen.
Gyermekeket a munkaterülettól tartsa távol.
Ne engedje, hovy a szerszámot vagy annak kabelét más személy, foként gyermek megfogja. Tartsa öket távol munkahelyétól.
Ne használjon repedit fürészlancot vagy olyat, amelyik már alakját valtoztatta.

Jol élesitett fureszlancot hasznaljon, mert az eletlen fureszlantól nemcsak a visszacapódás veszelye fokozódk, hanem a motor istulterhelödk.
A vágastCsak akkor kezdje el, amikor a fureszlanc elerte a teljes fordulatszámát.
■ Bekapcsolaskor a lancfurészt támmasszkiBiztosan es tartsa erösen. A lanc és a vágolap alljon szabadon.
Ne terhelje tuli a gépet! Jobban és biztonságosabban dolgozik a megadott teljesitménytartományon belül.
■ Ne terhelje tuli a gépet. A megadott teljesitménytartományban jobban és biztonságosabban dolgozhat.
A furesztCsak kompletten es felhelyezettBiztonsagi kiegeszitesekkel hasznalja es a gepen semmi olyat meg ne valtoztasson,ami a biztonsagot korlatozhatja.
A gépet illetve annak alkatrészeit meg ne valtoztassa.
A gépet vizzel ne fröcskolje be. (A viztol áramütés keletkezhet).
OrizzeBiztonsagban a gépet.Ahasznalaton kivuli gépet orizze egy szaraz,lezart es gyermekek altal el nem érhetó helyen.
A gépet kapcsolja ki és húzza ki a konnektordugót az következő esetekben:

• A lancfúresz ne érintkezzék fóldel, kovekkel, szeggel és más hasonlo tárggyal.

ha ilyen elofordul, azonnal ellenorizze a Iancot es a vagolapot

• javitasi muveletnel
• karbantartasnalés tisztitasnal
• zavarelhárításnál
  Csatlakozó gezetékek elvágasa
• a csatlakozó gezetékek Ellenörzésé, hogy nincsenek- e összegabalyodva vagy megsérülve
  szalitás
  a lanc utanfesztise
• Ianc cserelse
• a géptöl való távozás (még róvid munkamegszakításnál is)

Ápolja gondosan a lancfúreszt:

Tartsa a szerszámot élesen és tisztn, hogy jobban ésBiztonságosabban dolgozhassék vele.
- Kovesse a karbantási elóirásokat és a kenési-és szerszámcerélesi utmutatasokat.
Tartsa a fogantyukat szarazon, gyantatól, olajtól és zsirtól mentesen.

Ellenorizze agépet az esetleges sérulésekre:

• A gép további használata el'tt a biztonsági védőszerkezetek vagy konnyebben sérult alkatrészek kifogástalan és rendeltetésüknek megfelelo muködését Ellenőrize.
  Ellenorizze, hogy a MOZgo alkatrészek mūködése kifogastalan-e, vagy nincs-e valamelyik alkatrész megsérülve. Az összes alkatrésznek helyesen kell felszerelve lennie és minden feltételt teljesütenie kell a fürész kifogastalan mūködése érdekében.

• A séruilt védōberendeźest és alkatrészt arra hivatott szakembernek kell javitania vagy kicserélnie, amennyiben a használati utmutató mast nem ad meg.

• A séruilt vagy olvashatatlan biztonsági címkét ki kell cserélni.

ElettromosBiztonság

A csatlakozó gezetétk kivitele feeljen meg az IEC 60 245 (H 07 RN-F) elöirásnak és keresztmetszete legyen laglabb

1,5 mm², 25 m kabelhosszúságig
2,5 mm², 25 m feletti kabelhosszúsagnál

A tul hosszú csatlakozó gezetékeken tulzott mertékü feszültsegesés keletkezik. A motor mar nem éri el a maximális teljesitményét és a gépnek csökken a muködképessége.
A csatlakozó gezetékek dugói és csatlakozó aljzaiti gumból, lágy PVC-ból vagy más höré lágyuló, ugyanolyan mechanikai szilárdságú anyagból készüljenek, vagy ilyenekkel legyenek bevonva.
A csatlakozó gezeték dugós csatlakozó része froccsenő viz Ellen védett legyen.
A csatlakozó gezeték elhelyezésénél ügyeljen rá, hogy az ne legyen zavaró, ne zúzódjék, ne törjön meg és a csatlakozó dugó ne legyen nedves.
A kabelt ne használjá rendeltetésétól eltérő célokra. A kabelt védje a hósegtól, olajtól és éles szélú tárgyaktól. A csatlakozó dugó a konnektorból ne a kabelnéf fogva húzza ki.
Kábeldob hasznalatánal a kábelt mindig teljesen tekerje le a dobról.
Ellenorizze rendszeresen a csatlakozó kábelt és ha megsérült, cseréltesse ki.
- Ne használjon hibás csatlakozó gezetéket.
- SzabadbanCsakarraengedelyezettes megfeleloen jelzett hosszabbito kabelt hasznaljon.
Ne alkalmazzon ideiglenes elektromos csatlakozást.
Védőszerkezet áthidalni vagy hatástalanítani soha nem szabad.
A gépet hibaáram védokapcsolón keresztül csatlakoztassa (30 mA-es legyen).

A gép elektramos alkatrészeinek elektramos csatlakoztatasát ill. javitását hatóságilag engedélyezett villanyszerelő szakember vagy kijelölt vevószolgálatunk vegezze. A helyi elóirásokat különosen a védöintézkedesek tekintétény figyelembe kell venni.

A gép más részein javitásokat csak maga a gyár,
vagy egy általa megbizott szakcég végezhet.

Csak eredeti gyári pótalkrészt és tartozékot használjon. Más eredetü pótalkrész és egyeb tartozék használata a felhasználo balesetehez gezethet. Az ilyen jellegő károkér tgyár nem vallal szavatosságot.

Összeállítás

A lancfuresztCsak a teljes osszeallitasa utan kapcsoljará a halózatra.

Balesetveszély!
Az összeállitaskor viseljen védokesztyút.

Helyezze a lancfuresz t egy sima, sik felületre. 1
Távolítsa el a fedelet (10) a rögzító csavar (11) kicsavarásával.
Helyeze be a fürészlancot a vágolap körbefutó gezetöhornyába. Figyeljen a lánctagok helyes futásirányára. 2
Szereljefelavagolapot. 3
Osszeszereléskor ügyeljen rá, hogy a lánctagok jól elhelyezkedejenek a gezetőhoronyban és a lánckeréken (13). 4

A fureszlancot nehéz a lanckerékre rahelyezni?

Forgassa a lancfeszítot (22) az oramutatóval ellentêtes irányban mindaddig, mig a láncot rá tudja a lánckerekre fektetni. Ezután forgassa a lancfeszítot (22) az oramutatóval egyező irányban, mig a lánc megfeszül.

Helyezze vissza a fedelet (10).
Fesztse meg a fureszlancot a „Fureszlanc fesztese" fejezet szerint.

Az elő üzembe helyezés előtt

Lanc Kenese

A lancfurészt a gyár nem tölti fel fürészlanc-kenő olajjal.
Ha a fürészlanc nem kap olajkenést, a lancfurész megserül.

A lanc élettartama fugg a kenés megfeleloségétól. Hasznalat kozben a lancfurész az olajcsatornán keresztül automatikusan keni a lancot.

Olajtartály feltöltése: 5

Tegye le a lancfurészt egy arra alkalmas helyre.
Csaparja le az olajartaly dugócsavarját (9).
Tölts fei a tartalyt biologialag lebonthato fureszlanc olajjal (kb. 100 ml). A tartaly telitettsége a megfigyelö ablakon keresztül (17) ellenörizhetö. A betoltés megkönnyitéséhez használjon egy tólcsér.

A betöltésnél ügyeljen arra, hogy az olajartályba szennyezódés ne kerüljön.

Csavarja vissza az olajartaly dugócsavarját.

Az elso betoltésnel, vagy egy teljesen kiürult olajtartály itese után a „Primer" gombat kb. 10-szer nyomja meg, y az olaj a keringtetett rendszert kitöltse.

Soha ne hasznaljon ujrahasznositott vagy fardt olajt.

A nem láncfúreszhez engedélyezett olaj használatátol a garancia elvész.

Hálozati csatlakozás

Vesse egybe a gép adattablaján olvashato feszült séget. pl. 230 V-ot a rendelkezésre áló halózattal és a fúrészt az elöirásnak megfeleloen foldelt konnektorhoz csatlakoztassa.
① Használjon Schuko konnektort, 230 V feszültseget hibaárarn védókapcsolóval (FI-kapcsoló, 30 mA-es).
Alkalmazzon城县 keresztmetszettel rendelkezó hosszabbíto gezétéket.

HálozatiBiztositék

16 A Iomha

Be-/kikapcsolás

Ne hasznaljon olyan gépet, amelyiken

a kapcsolot nem lehet be-és kikapcsolni,
a lanc-és nem mukodik normalisan

A séruilt kapcsolót haladéktalanul javittassa meg vagy cseréltesse kiarra alkalmas szakemberrel vagy a kijelöttvevószolgálltal.

Bekapcsoláskor a láncfurészt támassza ki biztosan és tartsa erösen. A lánc és a vágolap legyen szabadon.

Bekapcsolás 6

Nyomja meg a bekapcsolasi zart (5) és tartsa nyomva. Múködtesse a be-/kikapcsolót (6). Engedje fel a bekapcsolasi zart.

Kikapcsolás

Engedje el a be-/kikapcsolót.

Lancfek

A láncfék egy védőszerkezet, amely olyankor old ki, amikora láncfürész visszacsapódik, vagy a be-/kikapcsoló elengedik. A fúrészlanc azonnal leál ( < 0,1 sec alatt).

Idönkest Ellenörizze a lancfek muködesét.

Álítsa a láncfék-kioldót (3) a 2 pozícioba és kapcsolja be a láncfürészt.

2 pozício = a láncfěk hatékony

a fureszlanc nem indule

Állitsa a láncfék-kioldót (3) az 1 pozícioba és kapcsolja be a láncfürészt. 8

1 pozićo = A láncfék kioldva

a fureszlanc megindul

Fúrészlánç feszítésé

• A fūrészlanc beallitasa és ellenőrzese elott húzza ki a halózati csatlakozó dugó.
• Viseljen védoksztyut, nehogy a keze megserüljön.

Ellenőrizable fúrészlanc feszességét

munka megkezdésé elótt
az elso vagas utan
fúreszelés alatt rendszeresen minded 10 percben

Csak helyesen megfeszített fureszlanc és a kelő mertékő kenés biztosítja a megfelelo elettartamot.

Legyen figyelemmel a kovetkezokre:

egy uy fureszlancot tobbszor kell utana fesziteni, mig az vegleges hosszt eleri.
a lánc üzemi hófokra való felhevülésénél a lánc megnyúlik és utána kell feszíteni.

A fureszelés befejezéskor a fureszlancot ki kell lazitani, mert különben lehuléskor a fureszlancban tul nagy feszültseg keletkezik.
ha a lanc csapkod vagy kiugrik a gezetéséból, azonnal meg kell feszíteni.

A fureszlanc feszítésé:

1. Helyezze a lancfurészt egy sima, sik felületre. 1
2. Lazitsa meg a rogzitc csavarokat (11) az oramutatoval ellentetes iranyu egy-ket fordulattal.
3. Forgassa a láncfeszítő gyürüt (12) lépésenként az oramutató irányában, mig el nem éri a lánc a kello feszességét. A reteszhatás meggátolja, hogy a lánc feszítése visszalazuljon.

A rogzító csavar (11) együtt forog, esetleg a feszítés alatt azt ismét ki kell lazitani.

1. Akkor helyes a fūrészlanc feszítese, ha a fūrészlap kózepén a láncot 3 - 4 mm magasságig lehet megemelni. 10
2. Forgassa a lancfeszitő gyürüt (12) az oramutatóval ellentêtes irányban, ha a fürészlancot tulságosan megfeszítette.
3. Húzza meg ismét kézzel a rögzítő csavart.
4. Ellenőrizable, hogy a lánctagok a vágolap gezetőhornyában jól beleültek-e.

Munkavégzés a lancfürésszel

Furészelés elött

Uzembe helyezés elott és a fürészelés alatt rendszeres időközönként vegezzen Ellenőrzeseket:

a lancfuresz oosszeszerelése kompletts eloirásose?
jo esBiztonsagosallapotban van-ea lancfurész?
van-e olaj az olajtartalyban?

Rendszersen ellenőrizable az ellenőrő ablakon (17) az olajszintet. Azonnal tõltson be olajt, ha az olajszint a „MIN“ jelzést elére, nehogy a lánc szárazon fusson.

megfeló-e a lánc feszítésé?

Legyenfigyelemmel a „Fúrészlanc feszítése" fejezet pontjaira.

Csak kelloen éles lánccal dolgozhat jol ésbiztonságosan.

kioldott-e a lancfek es kifogastalanul mukodik-e?
A lancfék kioldónak (3) az 1. pozicióban kell lennie. Legyen figyelemmel a „Lancfék ellenörzese" fejezet pontjaira.
tiszta és száraz-e a fogantyú - nincs-e rajta olaj és gyanta?
nincs botlasi lehetoség a munkahelyen?
viseli a szükséges védöfelszerelést?
elolvasta és megérétte valamennyi utmutatást.
jo az állapota a halózati csatlakozó dugónak és a hosszabbító kabelnek?

nem hasznal hibás gezetékeket?

megfeleloen vezeti a hosszabbitó kábelt? 11

Kapcsolja össze a készülék csatlakozó dugoját a hosszabbít kábelel. Ekkor a hosszabbíto kábelel képezzen egy szúk hurkot és tolja át a biztosító pecken. Akassza be ezután a hurkot a horogba. A dugós kapcsolat ekkor a kilazulás EllenBiztosítva van.

Munka kōzben legyen gondja rá, hogy a hosszabbíto kábel mindig a lancfúrész mögött legyen, kivül a fūrészlanc és a fūrészeit tárgy hatósugarán.

A fúrész visszacsapódása

Mit kell érteni a furesz visszacapóda sa alatt? A furesz visszacapóda sa muködésben levő láncfuresz kezelő irányába történő hirtelen magasra- és hátracsapódaşa.

Ennek oka lehet, ha

• a fúreszlap csúcsa a fúrészeit tárgyhoz vagy mastárgyhoz (veletlenül) hozzaér.
• megszorul a fureszlanc.

A fúresz ellenörizetlenül reagál és gyakran a kezelő súlyos balesetét is okozza.

Az oldalsó vágást, ferde- és hosszvágást különösen nagy figyelemmel végezze, mert itt nincs felteve a körmos utköző (16).

Hogyan lehet elkerülni a fürész visszacsapódását?

• Soha ne helyezze rá a vágando tárgyra a vágolap csúcsát. 12
• Soha ne vágjon a vágolap csúcsanak felső élevel. 13
• A lancfúreszt vindig a lehető leglaposabb tartással vezesse. 15
  Csak mukodésben levő füresszel kezdje a vágast.
  Felhelyezett fureszlancal soha ne kapcsolja be a gépet.
  Csak éles vagy jol élesitett fureszlánccal dolgozzék.
• Laza vagy tulsagosan megnyult furuszlanccal nedolgozzek.
  Csak kelloen megfesztitet furészlanccal dolgozzék.
  A lancfurészt mindig mindkét kezevel tartsa.
  A karmos utkozot emelokent hasznalja. 16
  Vállmagassag fölott soha ne fûrészeljen.
• Ágat egyszerre soha ne vágjon keresztül. A fúresz elvételekor ügyeljen arra, hogy az más ághoz hozza ne érjen.
• Darabolásnál lehetőleg használjon fürészbakot.
• Beszúró vágástCsak begyakorlott személy készítsem.

Magatartás a fürészeléskor

Hóban, jegen, vagy frissen hantolt fánal elcsuszás veszélye miatt ne dolgozzék.
Ne dolgozzék rossz fényviszonyok mellett (pl. ködben, esöben, hófuvasban vagy alkonyatkor). A dôntés közelében már nem ismeri fel a részleteket - balesetveszély.
Gondoskodjek a biztonságos, megtiszított munkahelyról.
■ Kerülje a rendellenes testartást. Mindigörizze meg az egyensúlyát. Felsötestével elore hajolva soha ne dolgozzék.
A lancfurészt mindigBiztosan allva muködtesse.A lancfurészt testétöl kissé jobbra eltartva fogja.
A lancfurészt ne használa ja a fa emelésere vagy mozgatására.
Ugyeljen rá, hovy a fán ne legyenek idegen testek (ko, tulevél, stb.)
A lancfurészt mindig mindkét kezével tartsa, bal kezével az elso fogantyút (4) és jobb kezével a hatso fogantyút (17) fogva. Egy kézzel soha ne fürészeljen. 14
Gondoskodjek róla, hogy a fa fürészelés alatt ne fordulhasson el.
Hasadozott fát ovatosan fūrészeljen. Az elragadott faszilánkok balesetet okozhatnak.
A fúreszlancot elòbb hozza MOZgásba, és csak utána érintse hozzá a fához.
A fureszelendo anyagot mindig az also ellel vagja. A felso ellevalo vagaskor a furesz visszacapodhat.
A lancfureszt fureszeliskor a leheto leglaposabban tartsa.
Használja a karmos utközőt (16) a lancfürész fán való rögzítéséhz. A karmos utközőt fürészelés alatt emelőkent használja. 16

Vastagabb agak vagy törzsek fürészelésenél a karmos ütkozőt (16) mindig egy követkežó mélyebb pontra helyezze át. Utánállitáshoz emelje le a fáról a karmos ütkozőt és helyezze azt mélyebben vissza. Eközben a fürészt ne emelje ki a vágásból.

Muködtesse a lancfürészt ügy, hogy a karmos utközőre kis emelőnyomást fejtsen ki. Füreszelésnél a füreszt ne nyomja nagy erővel.

Soha ne használja a fúrészt

• kinyu'tott karokkal
• nehezen elerheto helyen
• létráról, munkaallványrólv yagy fán álva.

Soha ne fûreszeljen a lancfûresszel vall folött.
- Ne terhelje tuli a lancfurészt. Legjobb vagasi eredménytúgy éri el, ha furészeléskor nem csokken a lancsebesege.
Legyen ovatos a fureszelt vagens vgen. Mihelyt a furesz kilép a fából, megváltozik a súlya. Lábszára és lábfeje megsérülhet.
A lancfuresztCsak mozgasban levofureszlanccal emeljki a vagasbol.
- Mozgásban levő fürészt soha ne érintse hozzá drótkérítéshez vagy a talajhoz.
A lancfurészt a vágások kozott allytsa le, ha tobb vágast keszít.
Ha a fureszlanc beszorult a faba, azonnal kapcsolja ki a fureszt es huzza ki a dugojat a konnektorból. Használjon egy éket a vagolap kiszabaditáshoz.
Tartson szuneteket a fureszelés alatt, hogy a villanymotor lehulhessen.

Fatörzs fürészelésénék tudnivalói

Fūrészeléshez a törzset soha ne tegye le a foldre. Támassza ki úgy a törzset, hogy a vágás ne záródjék be és a fūrészlanc ne szorulhasson meg. Használjon egy biztos alatámasztást (pl. fūrészbakot). A vágólap hegye vagy a fūrészlanc ne érintse a talajt.
A rovidebb agakat hajtsa felre a furesz elol es rogztse.
■ Kerülje a vékony faagak vagy fūreszáru fūreszelését. A lancfūrész az ilyen munkához nem alkalmas.
A hosszvágást mindig a legnagyobb figyelemmel végeze, mert ilyenkora karmos utköz't nem használhatja. Kerülje a fúresz visszacsapódásat a fúresz lehetőleg lapos szögen való tartásával.
Lejtő végzett munkánál mindig a fatorzs-, illetve a fekvő fürészelendő anyag felett alljon. Ügyeljen az elguróló fatorzsekre.

Feszültseg/teherlés alófelszabaduló fa fürészelésénékpótlolagos tudnivalói

Amikor feszülés alatt állo ágak, fák vagy fadarabok a fürészeléstól felszabadulnak, nagyon kell vigyázni. A fürészeit anyag olyankor teljesen ellenőrizetlenül reagál és súlyos, halálos baleset et is okozhat.

Az ilyen munkátCsak képzett szakember végezze.

Minden vágast először a nyomott oldalon ① a feszülésmentesítő vágassal kezdjen, és utána a folytassa a levalaszto vágassal ② - a lancfúresz különben beszorul és visszacsapódik.

Felső oldalán feszültseg alatt álló fa 17

Végezzen egy vágást alulról (a törzs átmröjenek harmadáig) felfelé.
Utána ugyanazon a helyen felülrol keszütsen egy masodik vágást, ami a törzset kettévágja.

Also oldalán feszültseg alatt allof a 18

Végezzen egy vagast felülrol (a törzs atmérojenek harmadáig) lefelé.
Utána ugyanazon a helyen alulrol keszítsen egy masodik vágást, ami a törzset kettévágja.

Vastag törzek és erős feszülés 19

Végezzen egy vágast alulról (a törzs átméröjenek harmadáig) felfelé.
Utána az elso vágastólBizonyos távolságra felfelé egy masodik vágast keszítsem, amely a törzset kettévágja.

Ágazás 20

1 Keszitsen a törztöl 15 cm távolságra alulról egy vágást (a törzs atméröjének harmadáig).
Utana kb. 8 cm távolságra tovabb kifelé keszítse a masodik vágást, amelyik az ágat kettévágja.
A maradék darab eltávolitására az ágat szorosan a törznel alulról harmadaig vágja át.
Felürlök észítse a masodik vágást, amely a maradék darabot eltávolítja.

Fák dòntésének pótlólagostudnivalói

Mindig viseljen védösisakot, hogy védje magát a lehulló ágaktól.

Legyen figyelemmel a vagolap hosszusagara. Csak oyan fát szabad donteni, amelynek atmeroje kisebb a vagolap hosszusaganal.
■ Biztositsa a dontés elott munkaterületét. Ügyeljen ra, hogy ember vagy allat a dontés környezetében netartózkodjek (legalabb a fa kétseres hosszának megfelelo távolságan belül).
■ Biztositsa, hogy a munkaterület és a törzs mentes legyen a botlást okozó tárgyaktól és akadálytalan menekülési utja legyen. 21
Munka kozbenBiztosanalljonalaban..

Tipp:

A fa dontese elott allapitsa meg a dolés iranyat. Vegye ekkor figyembe a fa koronajanak sulypontjat, a szomszedos fakat, lejto iranyat, a fa egeszsegi allapotat es a szeliranyt. E helyen keszul a dontesi bemetszes.

Fa kivágása: 22

Tiszitsa meg a vágás környezetét a törzsön a zavaró agaktól, bozóttól és akadályoktól.
Alaposan tiszitsa meg a törzs tovet, mert a homok, kódarabok és mas idegen testek a fúreszlanc elét eltompütják.
Vegye figyembe a fa egészségi allapotát - legyen olvos a károsodott, vagy kipusztult fakkal (kiszáradt, korhadt vagy elhalt fa).
A fa atmérojének mintegy 1/3 réséig fûrészeljen be egy dontési bevágást. Elöbb készītsen egy vízsintes vágást és utána egy.masodik vágást felülrol 45^ -os szögben.
Fúreszelje be ekkor a törzs szemközti oldalát egy víszintes dontési vágással. Ez a vágás kissé magasabban készüljön (kb. 4 cm) mint ahol a dontési bevágás víszintes vágása készült.
A törzset semmi esetre se fürészelje keresztül. A törzs atmérőjének mintegy 1/10-ed részények meg kell maradnia. Ha a fa idő előtt dőlni kezd, a láncfürészt azonnal húzza ki a vágásból és lépjen hátra vagy oldalra.
Ussön be egy éket a vizszintes dontési vágásba a fadólésének megindításához.
Figyelen a lehulló gallyakra és ágakra, amikor a fa dölni kezd.

Karbantas és tiszítás

Minden karbantartási és tiszítási művelet előtt

kapcsolja ki a gépet
- várja meg mig a lancfūrész megáll
- Húzza ki a konnektordugót.

Azokat a további karbantartó- és tisztlétás munkákat, amelyeket ez a fejezet nem ir le,Csak a gyár vagy az általa megbízott szakcég végezheti el.

Karbantartáshoz és tiszításhoz feltétlenül ismét szabályosan helyezze vissza a biztonsági szerkezeteket és ellenőrizes azokat.

Csak eredeti alkatrészt használjon. Más eredetü alkatrész elore nem lathato károkhoz és balesethez gezethet.

Karbantartás

Viseljen védoksztyut a sérülések megelözésé érdekében.

A lancfuresz hosszú és megbízható hasznalhatósaga érdekében rendszeresen végezze el a következő karbantartásokat.

Ellenorizze a lancfurész nyilvánvalo hiányosságait, ugymint

a laza, megnyult vagy serrift fureszlancot
- meglazult rögzítés
- kopott vagy sérûlt alkatrészt

Ellenorizze minden hasznalat utan a lancfurészen a

• kopást, kūlönösen a láncon és a lánckeréken.
• fedelek és védőszerkezetek sérülésmentességét és megfelelo felszerelését.

A szükséges javítást vagy karbantartást a láncfúrész használatba větele elótt kell elvegezni.

A fûrészlánç élezésé

Egy furoszlanc elezesehz szaktudas szukseges. A furoszlanc elezésétBizza szakemberre.

A fūrészlancot azonban az általunk gyártott KSG 220 lánçélezővel (cikkszám 302360) saját maga is élezheti.

Csak éles és tiszta fúrészlánccal lehet biztonságosan és jól dolgozni.

Fūrészlanc és vágolap cserélese

A fūrészlanc és vágolap nagy kopásnak van kitéve. Haladéktalanul cserélje ki a fūrészlancot és vágolapot, ha az már nem fele meg a kifogástalan munkához.

Helyezze a lancfureszt egy sima, sik feluletre.
Távolítsa el a fedelet (10) a rögzító csavar (11) kicsavarásával.
Forgassa el a lancfeszítot (22) az oramutatóval ellentétes irányban, a lanc kilazításához. 3
Vegye le a vagolapot a fureszlancal egyutt.
Tisztítsa ki alaposan a gezetöhornyot, amikor a fürészlancot cseréli.
Osszeszereléskor ügyeljen rá, hogy a lánctagok jól elhelyezkedejenek a gezetőhoronyban és a lánckeréken (13).
Forgassa a lancfesztot (22) az oramutatóval egyező irányban, mig a lanc feszessé valik.
Helyezze vissza a fedelet (10).
Fesztse meg a fureszlancot a „Fureszlanc fesztese" fejezet szerint.

Lánckerék

A lánckerék学子 nagy igénybevételnek van kiteve. Ellenőrizze rendszeresen a lánckerék fogainak kopását vagy sérülését.

Kopott vagy séruilt lánckerékkel lerövidül a fūrészlanc élettartama és ezert a lánckereket szakmühelyben haladéktalanul ki kell cserétletni.

Automata olajozás Ellenőrzésé

Ellenorizze az automata lánckenés mūködését, kapcsolja be a lancfūreszt és a vágolap csúcsát egy kartonpár felé fordīva irányitsa a föld felé.

A lánc ekkor ne érintse a talajt. Tartson be 20 cmBiztonsági távolságot.

Ha ellenörzéskor egy novekvő olajnyom valik lathóvá, akkor az olajozá automatika megfeleloen muködik.

Ha tele olajtartaly ellenere sem latszik olajnyom

tiszítsa ki az olajvezető csatornát (14) és a felső láncfeszítő furatot (15). 23
Ha mindez nem vez eredményre, forduljon szakmuhelyhez, illetve a vevoszolgalathoz.

Tisztítás

A lancfureszt minded hasznalat utan gondosan tisztitsa meg, hogy tovabbra is kifogastalanul mukodjek.

A burkolatreszt puha kefével vagy száraz kendóvel tisztltsa.
Vizet, oldószert éspolirozóanyagotnehasználjon.
Ügyeljen rá, hogy a motor hútörései szabadon maradjanak (kūlönben tulmelegédés következik be).
Hosszabb hasznalati idő után (1 - 3 ora) szerelje le a fedelet és a láncot egy kefevel tisztítsa meg. 24
Ha a láncot erós szennyezódés, gyantásodás vonta be, helyezze azt egy lánctisztítóval toltött edénybe. Ezután a láncot öblitse le tiszta vizzel.
A lánckereket és a vágolap rögzítését egy kefével szabadítsa meg a rajuk tapadt szennyezéstöl.
Tisztítsa ki az olajcsatornát egy tiszta törlokendóvel.

Szállítás

A gép minded szállítása elött húzza ki a konnektordugót.

A furesztCsak feltett Iancvedovel szallitsa.

Tárolás

A hasznalaton kivuli gépet szaraz, lezart helyiségben tárolja, oyan helyen, ahol ahhoz gyermekek hozzá nem ferhetnek.
■ Hosszabb tárolás előtt legyen figyelemmel a következőkre, hogy füreszények elettartamat meghosszabbitsa ésbiztositsa annak konnyő kezelését:

Végezzen alapos tiszítátst.
Távolítsa el az olajt az olajtartályból. Tipp:

Némelyik láncolaj hosszú idő alatt Hajlamos a besürúsösédres. Ezér a hosszabb tárolás elott öblítse à a gépet lancfürész tisztoi folyadékkal. Töltse fel az olajartályt félig (kb. 50 ml) a tisztoi folyadékkal. Zárja le a tartályt. Kapcsolja be a lancfürészt felszerelt vágolap és lánc nélkül és jarassa addig, míg az olajnyiláson keresztül az összes tiszítószer ki nem folyik.

Tegye a fūrészlancot rōvid idōre olajfurdǒbe, majdcsavarja be egy olajpapírna.

Minden zavarelhárítás elött

kapcsolja ki a gépet
- várja meg mig a lancfūrész megáll
- húzza ki a konnektordugót.

Minden zavarehárítás után helyezzen üzembe mindenBiztonsági berendezést és ellenőrizzé azokat.

Keletkezett zavar	Lehetséges ok	Megszüntetés
A láncfürész bekapcsolás után nemindul	láncféknincs áramellátassérült a hosszabbíto kébelHibás a konnektordugó, motor vagy akapsoló	a láncféket oldja kiellenőrizable az áramellátást, konektortésbiztosítékotellenőrizable a hosszabbíto kBelt, a hibás kBelt azonnal ki kell cserélni a motort vagy kapcsoló arra hivatott szakemberrel javittassa meg, vagyeredeti pólalkatrészre cseréltesse
A láncfürész megszakításokkal működik	külso érintkezési hibaelső érintkezési hibaBe-/kikapcsoló hibás	forduljon a Vevőszolgálathoz
A láncfürész rángat, vibrál vagy nemvég megfeleloen	tompa a lánckopott a lánclancfeszítésa láncinnc helyesen feltéve (fogak rossz irányba néznek)	Csisztassa utána a lancot vaggcserélje kiCseréljen lancotellenőrizable a lancfeszítés tésállitsa beSzereljen fel úláncot
A láncfürész nem teljes teljesítíményelműködik	túhosszú a hosszabbíto kBabelvagytul kicsi a keresztmetszete:tú mesze van a fő csatlakozástól a konnektor	használjon megfelelo keresztmetsze-tú hosszabbíto kBeltHasználjon Közelebbi konnectort
Forróósodik a fűrlszlanc	nincs olaj a tartálybaneldugult az olajcsatornataúlerós a lánfeszítéstompa a lánc	olajt töltsön utána tiszítlsa ki az olajcsatornátállitsa be a lancfeszítéscsisztassa utána a lancot vaggcserélje ki
Nincs kenése a fűrészlancnak	nincs olaj a tartálybaneldugult az aoljcsatornata	olajt töltsön utána tiszítlsa ki az olajcsatornát

Muszaki adatok

Tipus	KSL 2200/40
Motorteljesitmény P1	2200 W
Hálózati feszült ség	230 V~
Hálózati frekvencia	50 Hz
Üresjárati fordulatszám n0	7600 min-1
Hálózati biztosíték	16 A lomha
Vágolap hossza	400 mm
Fūrészlanc sebessége	13,5 m/s
Olajartály térfogata max.	110 ml
Védettség	II / 回
Láncfék fékezési ideje	0,1 sek.
Súly	ca. 5,9 kg
Mört hangteljesitményszint LWA	101 dB (A) (2000/14/EG Mûszaki elöirások szerint)
Garantált hangteljesitményszint LWA	102 dB (A) (2000/14/EG Mûszaki elöirások szerint)
Hangnyomássztint LPA (2000/14/EG Mûszaki elöirások szerint)	80,74 dB (A)
Kéz-kar vibratójoa az EN 1033/DIN 45675 elöirásainak megfele	avhw = < 3,85 m/s2
Kéz és kar vibratójoa megfelel az EN 1033/DIN 45675 elöirásainak	avhw = < 3,43 m/s2

Garancia

Kérjuk a mellekelt garancianilatkozat figyelembe vetelet

A gép leírása / Pótalkatrészek

Pozúcio	Rendelési szám	Megnevezés
1	362645	Vágolap
2	362992	Fürészlanc
3	362603	Láncfék-kioldó
4	362604	Első fogantyú
5		Bekapcsolás-zár
6		Be-/kikapcsoló
7		Motor szellőzőrés
8		Gép vezetéke konnektordugóval
9	362610	Olajtartálylezáró
10	362605	Fedél
11		Rögzítőcsavar
12		Láncfeszítőgyürő

Pozúcio	Rendelési szám	Megnevezés
13	362923	Lánckerék
14		Olajcsatorna
15		Felső láncfeszítő furat
16	362606	Körmos ütköző
17		Hátsó fogantyú
18	362921	Láncvédő
19	362602	Biztonsági ragasztócímke
20	362608	Szénkefe keszlet (kép nélkül)
21	362928	Fürészlanc olaj 100 ml
22		Láncfeszítőt (kép nélkül)
	400144	Fürészlanc olaj 1 l (kép nélkül)

Sadržaj

EU izjava o konformnosti 79

Sadržaj posiljke 79

Vremena pušanja u pigeon 79

Simboli na motornoj pili 80

Popis pristroja / Pótalkárészek 163/ 177

Prehlásenie o zhode - ES
