NAVODILA ZA UPORABO KSL 2200 ATIKA

Navodilo za uporabo - varnostni napotki

nadomestni deli

Seite 6

Page 17

Page 27

Str 38

Side 48

Side 58

1. oldal

Strana 79

Pagina 89

Side 100

Blz. 110

Stronie 120

ctp. 132

Sidan 144

Strana 154

Stran 164

Simboli uputa za uporabu 80

Simboli uputa za uporabu

	Prijeteteća opasnosti ili opasna situacija. Nepridržavanje ovih naputakamöze imati za posljedicu ozljede ili voditi oštećenju stvari.
	Vazni naputci za pravilno rukovanje. Nepridržavanje ovih naputaka moze voditi smetnjama.
	Naputci za uporabu. Ovi naputci pomăzu Vam da koristite sve funkcjie optimalno.
	Montaža, uporaba i održavanje. Ovdje Vam se točno objasnjava što treba učiniti.

Motorna pila prikladna je za

• piljenje trupaca, grana, drivenih greda, dasaka itd. i\ moze se upotrebljavati za poprečne - ili uzdužne\ rezove.
• piljenje stabala.

Ne upotreblavajte motornu pilu za piljenje gradevnog materijala i plastike.
Motorna pila iskliqucivo je prikladana za privatno koriostenje u kuci i vrtu iz hobija.
Motorna pilaijke prikladna za šumarske radove (sjećenje i odstranjivanje grana u šumi). Potrebna sigurnost rukovatelja njne zajamčena kabelskim spojem.

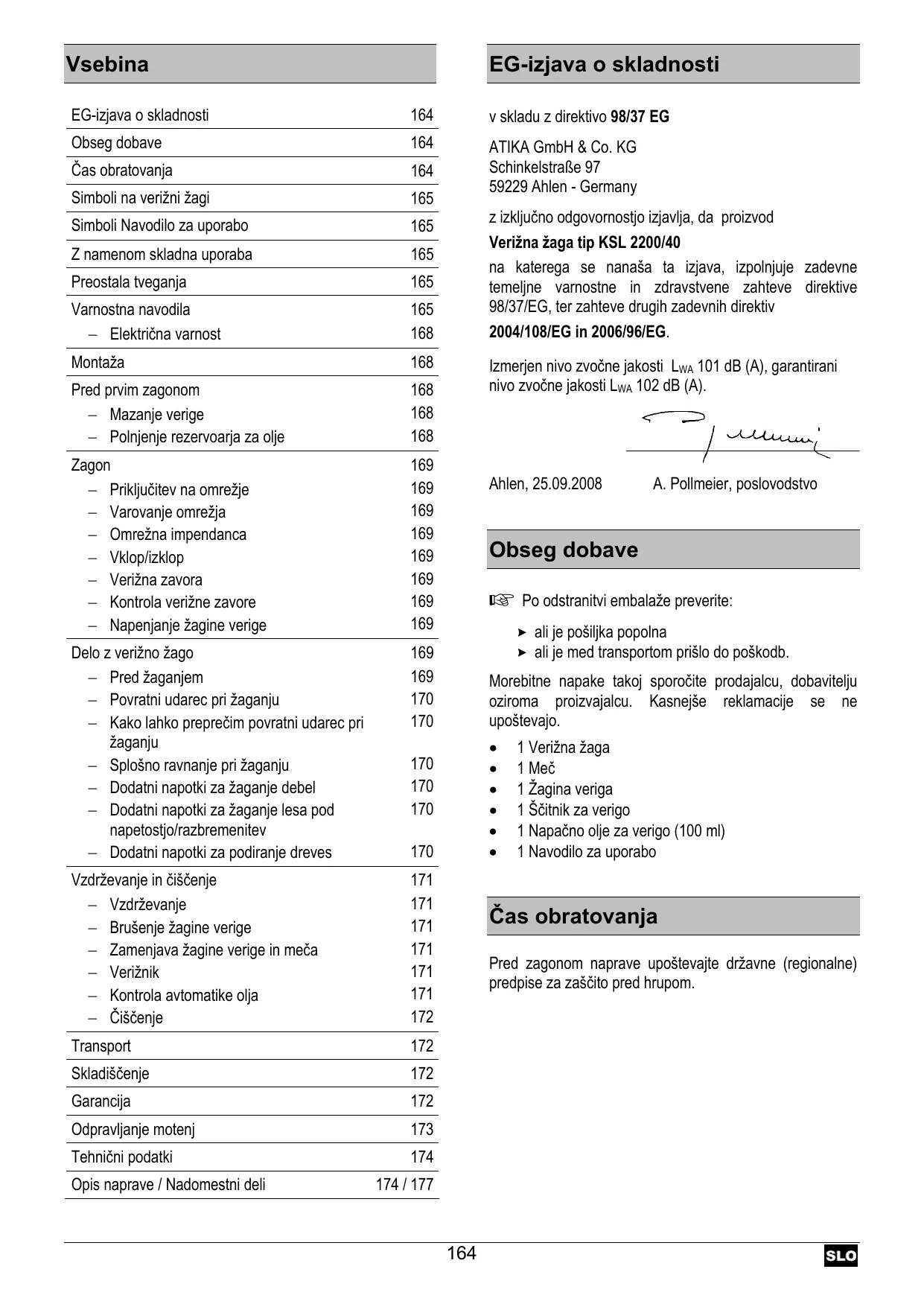

Simboli na verižniŽagi 165

Simboli Navodilo za uporabo 165

Znamenom skladna uporaba 165

Preostala tveganja 165

Varnostna navodila 165

-Elektricna varnost 168

Montaža 168

Pred prvim zagonom 168

Mazanje verige 168
- Polnjenje rezervoorja za olje 168

Zagon 169

Prikljucitev na omrežje 169
-Varovanje omrežja 169
- Omrežna impendanca 169
-Vklop/izklop 169
-Verižna zavora 169
- Kontrola verižne zavore 169
Napenjanje zagine verige 169

Delozverižnozago 169

Predzaganjem 169
- Povratni udarec pri zaganju 170
- Kako lahko preprečim povratni udarec pri Žaganju 170
- Splošno ravnanje priŽaganju 170
Dodatni napotki za zaganje debel 170
- Dodatni napotki za zaganje lesa pod napetostjo/razbremenitev 170
Dodatni napotki za podiranje dreves 170

Vzdrževanje in Čišćenje 171

-Vzdrzevanje 171
- BruşenjeŽagine verige 171
Zamenjava zagine verige in meça 171
-Verižnik 171
- Kontrola avtomatike olja 171
- Čišćenje 172

Transport 172

Skladischenje 172

Garancija 172

Odpravljanemotenj 173

Tehnični podatki 174

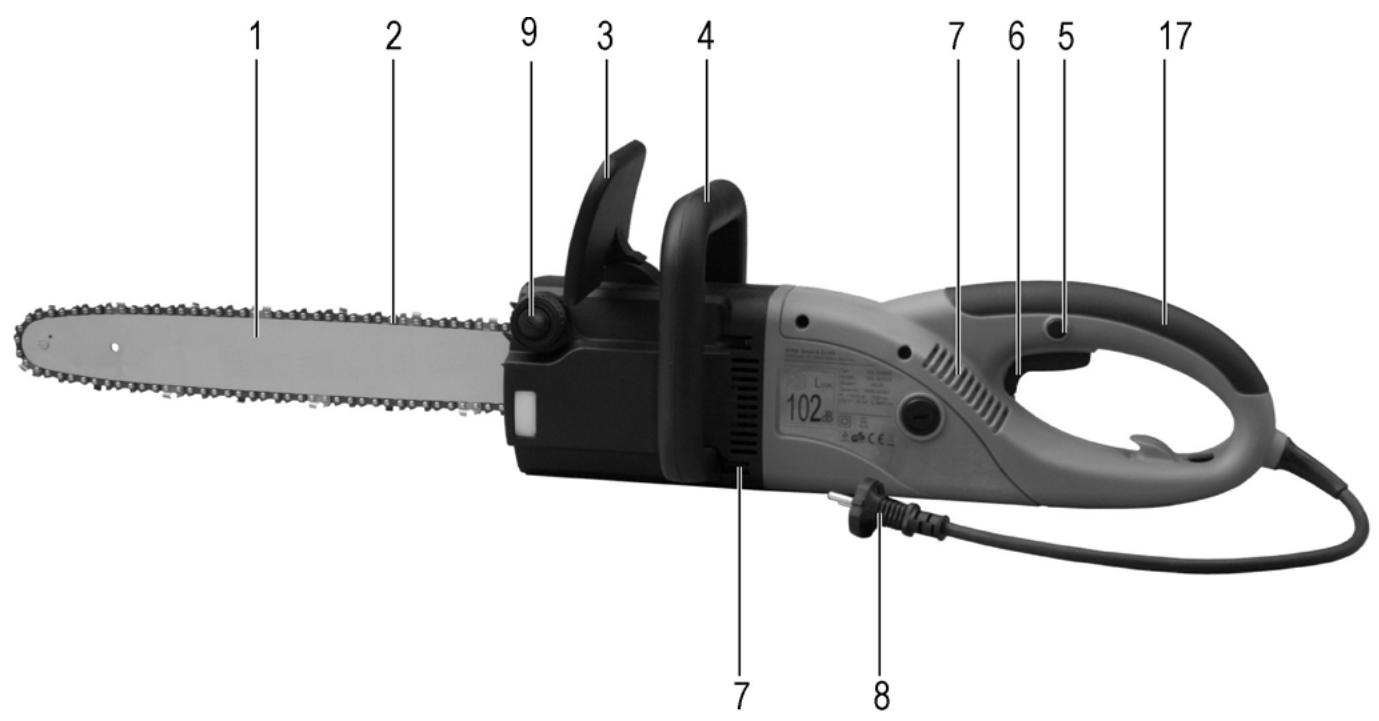

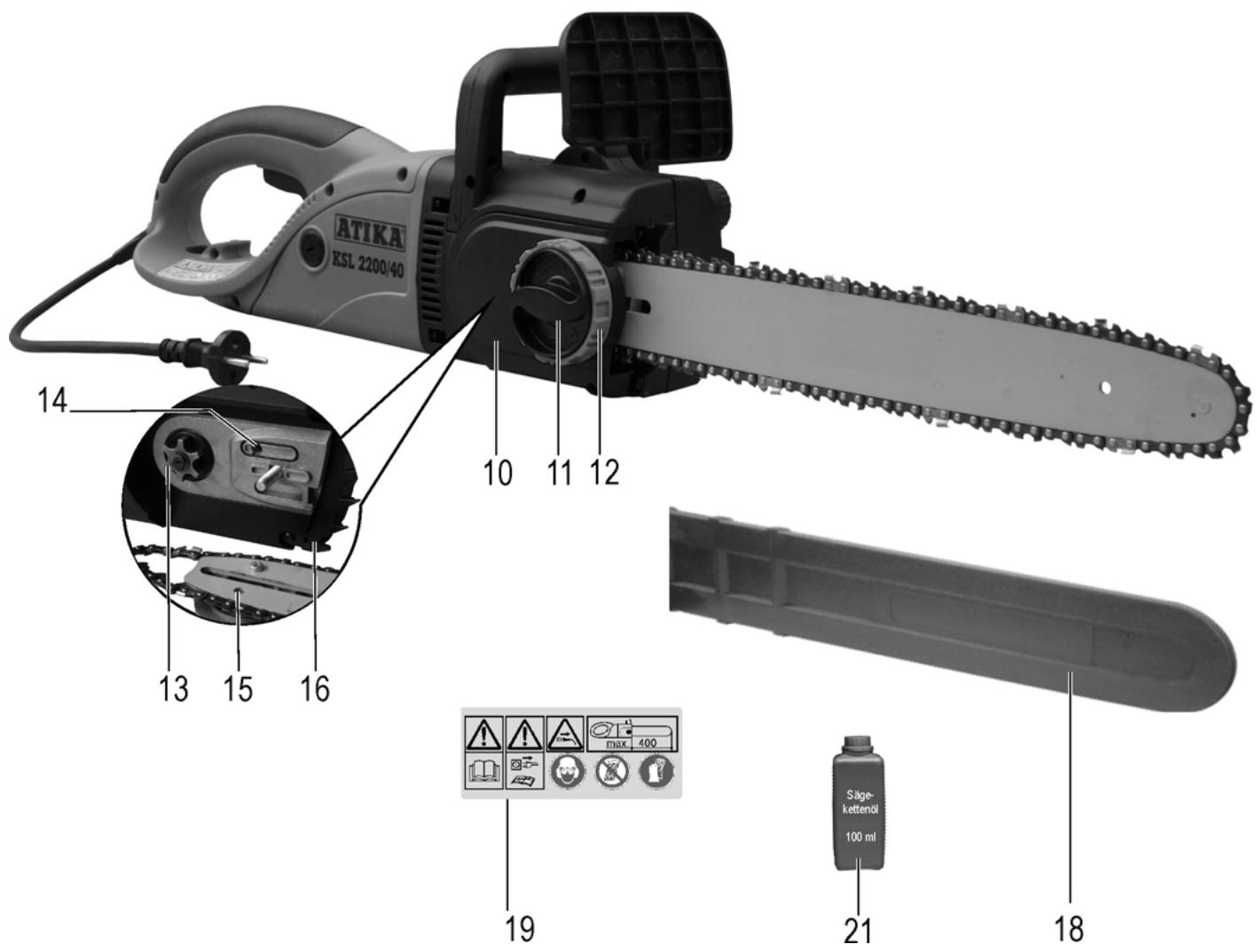

Opis naprave / Nadomestni deli 174 / 177

EG-izjava o skladnosti

v skladu z direktivo 98/37 EG

ATIKA GmbH & Co. KG

Schinkelstraße 97

59229 Ahlen - Germany

z izključno odgovornostjo izjavla, da proizvod

Verižna Žaga tip KSL 2200/40

na kateregaa nanaša ta izjava, izpolnjuje zadevnetemeljne varmostne in zdravstvene zahteve directiveste 98/37/EG, ter zahteve drugih zadevnih direktiv

Po odstranitvi embalaze preverite:

ali je posiljka popolna
ali je med transportom prišlo do poškodb.

Morebitne napake takoj sporočite prodajalcu, dobavitelju oziroma proizvajalcu. Kasnejše reklamacije se ne upoštevajo.

1 Verižna zaga
1 Meč
1 Zagina veriga
1 Schecknik za verigo
1 Napačno olje za verigo (100 ml)
1 Navodilo za uporabo

Čas obratovanja

Pred zagonom naprave upoštevajte državne (regionalne) predpise za zašcito pred hrupom.

Simboli na verižniŽagi

Pred zagonom naprave preberite varnostne napotke in jih upoštevajte.

Pred popravljanjem, vzdřejanjem in cisčenjem izključite motor in potegnite vtikač napajalnega kabla iz vtčnice.

Vtic morate nemudoma izvleci, ce se priključni kabel poškoduje ali pretrga.

Nosite zašcitno Čelado, ščitnike za oči in glusnike.

Nosite zašcitne rokavice.

Aparata ne izpostavljaje dežju. Aparat zašcitite pred vlago.

Simboli Navodilo za uporabo

Δ	Preteča nevarnost ali nevarna situacija. Neupoštevanje teh napotkov lahko ima za posledico osebone poškodbe ali materialno škodo.
Φ	Pomembni napotki k z namenom skladni uporabi. Neupoštevanje podanih napotkov lahko povzroči motnje.
Φ	Napotki za uporabo. S pomočjo teh napotkov boste lahko optimalno izkoristili vse funkcjie.
Φ	Montaža, upravljanje in vzdřevanje. Na tem mestu je natančno razloženo, kaj morate storiti.

Znamenom skladna uporaba

Verižna zaga je primerna za

• zaganje debel, vej, lesenih tramov, desk itd.. in se lahko uporablja za prečni ali vzdložni rez.
  podiranjedreves.

Verižne zage ne uporablajte za zaganje gradbenega materiala in umetnih mas.
Verižna Žaga je primerna samo za privatno uporabo na domačem vrtu in ljubiteljskem vrtičku.
Verižna Žaga ni primerna za delo v gozdu (podiranje dreves in obvejevanje v gozdu). Kabelska povezava uporabniku ne zagotavlja potrebne varnosti.

• Uporaba v skladu z namenom zajema tudi upoštevanje proizvajalčevih predpisov za obratovanje, vrždrževanje in zagon ter upoštevanje varnostnih napotkov iz navodil za uporabo.
  Vsaka druga uporaba ni v skladu z namenom. Za vsako škodo, ki je posledica neskladne uporabe, proizvajalec ne prevzema odgovornosti: v tem primeru prevzame celotno tveganje uporabnik.

Preostala tveganja

Tudi pri uporabi v skladu z namenom in upoštevanju vseh zadevnih varnostnih predpisov so zaradi narave konstrukcije naprave še vedno prisotna dolocena preostala tveganja.

Preostalo tveganje je mogoce zmanjsati z upoštevanjem napotkov iz „Varnostnih napotkov" in „Z namenom skladne uporabe" ter upoštevanjem splošnih navodil in napotkov iz navodil za uporabo.

Pozornost in previdnost zmanjsujeta nevarnost osebnih poškodb in materialne škode.

• Nevarmost povratnega udarca pri kontaktu konice meca s trdim predmetom.
• Nevarnost poškodbe prstov in rok z orodjem (žagina veriga).
  Poškodba zaradi odpadlih delov obdelovanca.
  ■ Elektricni udar.
• Nevarnosti zaradi elektrichega toka, npr. v primeru uporabe neustreznih elektrichnih priključnih vodov.
  Dotikanje elektricno prevodnih delov pri odprti oz. nezašciteni elektrici opremi.
  Poskodba sluha pri daljsem delu brez sredstev za zašcitou sluha.
  Nevarnost požara.

Poleg tega so lahko kljub vsem sprejetim ukrepom ševedno prisotna preostala tveganja.

Varnostna navodila

Za lastno zašcito in zašcito drugih oseb pred morebitnimi poškodbami upoštevajte naslednja navodila.

Ta varnostna navodila (navodilo za uporabo) vedno hranite skupaj z verižnoŽago.
Verižno Žago lahko uporabljajo le dovolj izkušene osebe.
Verižno Žago dajte ali posodite le osebam, ki so seznanjene z verižno Žago in znajo ravnati z njo. Poleg verižne Žage jim vedno izročite tudi navodilo za njeno uporabo.
Popravila aparata morajo obvezno izvajati proizvajalec ali podjetja, ki jih je proizvajalec za to sam pooblastil.

Prvi uporabnik

Kdor prvič dela z verižno Žago, mora od izkušenega uporabnika verižne Žage prejeti praktične napotke za uporabo verižne Žage in opremo za osebno zašćito. Prvi uporabniki aparata naj sprva vadijo rezanje hlodovine na kozi za Žaganje ali na stojalu.

Bodite previdni in pozorni. Pazite na to, kaj delate. Ravnajte razumno. Stroja ne uporabljajte, ce ste utrujeni oziroma ste pod vplivom drog, alkohola ali zdravil. Med uporabo naprave lahko trenutek nepazljivost povzroci resne telesne poskodbe.
S pomocjo navodil se dobro seznanite s strojem pred njegovo uporabo.
- Naprave ne uporabljajte za namene, za katere ni namenjena (glej poglavji «Uporaba v skladu z namembnostjo«).
Izogibajte se neobicajnim položajem vašega telesa. Poskrbite za to, da boste vedno stali trdno in ohranjali ravnotežje.
Nosite ustrezna delovna oblačila:

ne nosite ohlapnih oblačil ali nakita, ker se lahko ujamejo v gibljive dels stroja
- nosite Čevlje s podplatom proti zdrsu (varnostni Čevlji)
pri daljshih laseh nosite mrežico za lase

• Uporabljaje osebno zašcitno opremo:

• zašcit o za sluh

• zašcitna očala ali šćitnik za obraz
• rokavice
• preizkušeno zašcitno Čelado v situacijah, v katerih lahko računate na poskodbe glave (npr. pri podiranjali obvejevanju dreves).

Priporočamo tudi noşenje šcitnika za nogo.

Vase delovno mesto mora biti vedno urejeno! Pomanjkanje reda v delovnem okolju lahko negativno vpliva na varnost.
Upostevajte vplive okolja:

Verižne zage ne izpostavljaje dežju.
- Verižne Žage ne uporabljajte v vlaznem ali mokrem okolju.
V neugodnem vremenu (dež, sneg, led, veter) preložite delo- večja nevarnost nasreč!
Poskrbite za dobro osvetljenost.
- Verižne Žage ne uporabljajte v blizini vnetljivih tekocin ali plinov.

Zage nikoli ne puscajte brez nadzora.
■ Med delovnim premorom morate verižno Žago odložiti takó, da ne more nikogar ogroziti. Preprečite nepooblašćenim osebam dostop do verižne Žage.
- Osebe mlajše od 18 let ne smejo upravljati tracneŽage.
Poskrbite, da se druge osebe ne priblizijejo stroju.
■ Uporabnik Žage odgovarja za nesreče ali nevarnosti/tveganja, povzročene drugim osebam ali njihovi lastnini.
Uporabnik zage na delovišcu odgovarja za tretje osebe.
- Otrok ne pusćajte k zagi.

Ne pustite, da se druge osebe, predvsem otroci, dotikajo orodja ali kabla. Ne puschajte jih v delovno obmoce strejoa.
- Varujte se pred elektricnim udarom. Preprečite kontakt z ozemljenimi componentanti (npr. s cevmi, grelnimi telesi, stedilniki, hladilniki itd.)
Ne uporabljaje razzpokanih zaginih verig ali verig, ki so spremenile svojo obliko.
- Uporabljaje samo dobro nabrušeneŽagine verige,saj topeŽagine verige ne samo povečujejo nevarnost povratnega udarca, ampak tudobremenjujejo motor.
- Rezati začnite šele, koŽagina veriga doseže polno stevilo vrtljajev.
Ob vklopu morate verizno zago trdno podpreti in drzati. Veriga in mec naj bosta prostostojeca.
Stroja ne smete preobremeniti! V podanem območjuzmogljivosti boste dosegli boljiše rezultate in zagotovili večjo varnost.
Stroj sme obratovati le, ce so v celoti in pravilno montirane vse varnostne naprave. Na stroju ne spreminajte nicesar, kar bi lahko vplivalo na njegovo varnost.
Ne spreminjaje aparata oz. njegovih component.
■ Verižne Žage ne škropite z vodo. (vir nevarnosti: elektrčni tok).
Aparat varno shranite. Neoporabljene aparate hranite vi suhem, zaptem in za otroke nedostopnem prostoru.
Pred naslednjimi posegi morate stroj izključiti in izvleci vtikač iz vticnice:

• Če se verižna Žaga dotakne tal, kamnov, Žebljev ali ostalih tujkov

takoj preverite verigo in mec

popravilo
- cischenje in vzdhrzevanje
- odpravljanemotenj
-pretrganih priključnih kablov
- preverjanja, ali so priključni vodi zavozlani ali poškodovani
-transporta
- napenjanja veriige
menjave verige
- zapustitve aparata (tudi pri prekinitvi dela za kratek Čas)

Vaso verižno zago morate skrbno negotati:

• Za boljse in lazie delo z zago njbodo orodjanabruşena/ostra in cista.
• Upostevajte predispise o vzdrrzevanju in napotke za mazanje zage in menjavo orodij.
• Rocaji ne smejo biti onesnaženi smolo, oljem ali maschobo.

Stroj kontrolirajte na morebitne znake poškodb:

Pred nadaljnjo uporabo stroja se je potrebno temeljito prepričati o brezhibnem in z namenom skladnim delovanjem zašcitnih elementov ali rahlo poskodovanih delov.
- Prepričajte se, da glibjivi deli stroja brezhibno delujejo, se pri tem ne zatikajo in niso poskodovani. Vsi deli morajo biti pravilno montirani in izpolnjevatī vse pogoje, ki so potrebni za brezhibno delovanje Žage.

• Poškodovane zašcitne elemente in dele mora strokovno popraviti oziroma zamenjati pooblasčena servisna sluzba, v kolikor navodilih za uporabo ni napisano drugace.
• Poškodovane ali nečitljive varnostne nalepke je potrebno zamenjati.

! Elektrčna varnost

■ Priključni vod mora biti izveden v skladu z IEC 60 245 (H 07 RN-F), pri Čemer mora biti presekŽile enak vsaj - 1,5mm^2 pri dolžinah kabla do 25m - 2,5mm^2 pri dolžinah kabla iznad 25m
Dolgi in tanki priključni vodi povzročajo padec napetosti. Motor več ne more zagotavljiati svoje polne moči, zaradi Česar se zmanjsazmogljivost naprave.
Vtici in prikljucne doze na priključnih kablih morajo biti iz gume, mehkega polivinila ali ostalih termoplasticih materialov enake mehanske trdnosti ali pa prevlečeni s temi materiali.
Vtčna naprava prikljucnega kabla mora biti zašcitena pred škropljenjem vode.
Pri polaganju priključega voda bodite pozorni na to, da kabel ni napoti, da ni stisnjen ali prelomljen in da sta kabel in priključek zašcitena pred vlago.
Kabel uporabljaje samo v skladu z njegovim namenom. Kabel zašcitite pred vročino, oljem in ostrimi robovi. Vtikača ne volecite iz vtčnice takto, da ga pri tem držite za kabel.
Če uporabljate kabelski boben, morate kabel popolnama odviti.
Redno kontrolirajte stanje morebitnih kabelskih podaljskov in jih po potrebi zamenjaje.
Ne uporabljajte defektnih priključnih vodov.
Na prostem uporabljajte samo za to odobrene in ustrezno označene kabelske podaljske.
Ne uporabljajtezasilnih elektricnih priključkov.
■ Nikoli ne premošćajte ali izkljućujte varmostnih naprav.
- Prikljucite stroj preko stikala za zašcito pred okvarnim tokom (30 mA).

Elektricno prikljucitev oziroma popravila elektrichnih delov stroja smejo izvajati samo pooblasceni strokovnjaki za elektriko oziroma eden od nasih serviserjev. Upostevati je potrebno lokalno veljavne predpise, prevdsem varnostne ukrepe.
Popravila ostalih delov stroja mora opraviti proizvajalec oziroma njegova servisna služba.
Dovoljeno je uporabiti samo originalne nadomestne dele. Uporaba drugih nadomestnih delov ali opreme je lahko nevarna. Proizvajalec ne jamci za skodo, ki nastane zaradi uporabe taksnih delov.

Montaža

Šele po kompletni montaži priključite verižnoŽago na elektricno omrežje.
! Nevarnost poskodb! Pri montaži nosite zašcitne rokavice.

Verižno Žago položite na ravno povrsino. 1
O Odstranite ohišje (10), takdo odvjete pritrdilni vijak (11).
Žagine verige vstavite v režo vodila za meč. Pazite, da bodo verižni Členki tekli v pravo smer. 3
Nameite meč. 4
Pri montaži pazite, da bodo verižni Členki pravilno namešćeni v reži vodila in na verižniku (13). 4 VerigoŽage je težko napeljati okrog verižnika?

Vrtite napenjalo verige (22) v nasprotni smeri urnega kazalca, vse dokler ni mogoče verigeŽage brez težav napeljati okrog veriznika. Zavrte napenjalo verige (22) v smeri urnega kazalca toliko, da je verigaŽage napeta.

Ponovno nameite ohišje (10).
Napnite Žagino verigo, kot je opisano v odstavku „Napenjanje verige".

Pred prvim zagonom

Mazanje verige

Verižne Žage ne dostavljamo napolnjene z oljem zaŽagino verigo.

Uporaba verižne Žage brez tega olja povzroča poškodbe na njej.

Ziviljenjska doba in rezalna moč verige sta odvisni od optimalnega mazanja. Med obratovanjem se verižnaŽaga preko oljega kanala avtomatsko maže z oljem.

Polnjenje rezervaarja za olje: 5

Položite verižnoŽago na ustrezno podlago.
Odvijte cep na rezervoorju za olje (9).
Rezervoor za olje napolnite z biološko razgradljivim oljem za verižne Žage (ca. 100 ml). Nivo poljenja lahko preverite skozi okence (17). Za lažje poljenje uporabite lijak.

Pri polnjenu pazite, da v rezervoar za olje ne zaide nesnaga.

Ponovno privijte Čep na rezervoorju za olje.

Za precrpanje olja v krogotok crpalke, ob prvem polnjenju ali po polnjenju v celoti izpraznenega rezervoorja za olje, priblizno 10 x pritisnite „Primer".

Nikoli ne uporabljaje reciklaranega ali opadnega ollja. Pri uporabi olja, ki za verižneŽage ni odobreno, garancija preneha veljati.

Priključek na elektricno omrežje

Preverite ali napetost omrežja odgovarja napetosti, navedeni na tipski plošćici stroja, NPR. 230 V. Vtikač napajalnega kabla vtaknite v ustrezno in pravilno ozemljeno vtčnico.

Uporabite varnostno vticnico, napetost 230 V z zašcitnim stikalom za okvarni tok (Fl-stikalo 30 mA).
- Uporabljajte kabel za podaljšek z zadostnim prerezom.

(1) Zavarovanje omrežja

16 A nosilci

Vklop / Izklop

Ne uporablajte zage, pri kateri
se stikalo ne da vklopiti in izklopiti.
- verižne in motorne zavore ne delujejo pravlno

Poskodovana stikala morajo pri servisni sluzbi nemudoma popraviti ali zamenjati.

Pri vklopu je treba verižno Žago trdno podpreti in držati. Veriga in mec morata biti prostostojeca.

Vklop 6

Pritisnite in zadržite vklopno zaporo (5). Nato pritisnite na vklopno/izklopno stikalo (6). Ponovno spustite vklopno zaporo.

Izklop

Spustite vklopno/izklopno stikalo.

Verižna zavora

Verižna zavora je varovalni mehanizem, ki se ob povratnem udarcu verižneŽage sproži preko sprednjega šcitnika za roko ali po spustitvi vklopnega/izklopnegastikala. Žagina veriga se takoj ustavi (< 0,1 sek.).

Kontrola verižne zavore

Obcasno preverite delovanje verizne zavore.

Mehanizem za aktiviranje verižnih zavor nastavite na pozicijo 2 (3) in vklopite verižnoŽago.

Pozicija 2 = Aktiviranje verižne zavore

Zagina veriga ne teče

Mehanizem za aktiviranje verižnih zavor nastavite na pozicijo 1 (3) in in vklopite verižnoŽago. 3

Pozicija 1 = Aktivirana verižna zavora

Zagina veriga teče

NapenjanjeŽagineverige

• Pred nastavitvijo ali kontrlo napetostiŽagine verige izvlecite vtic.
• Nosite zašcitne rokavice, da se izognete poškodbam.

Napetost zagine verige preverite pred

pričetkom dela
po prvem rezanju
med zhaganjem, redno vsakh 10 minut

Le ob pravilno napetiŽagini verigi in zadostem mazanju lahko vplivate na njenoŽiviljensko dobo.

(i) Prosim, upoštevajte naslednje:

novoŽagino verigo je treba večkrat ponovno napeti, dokler se ne podaljša.
pri segrevanju verige do obratovalne temperature se le-ta raztegne in jo je treba ponovno napeti.

Po končanem Žaganju morate Žagini verigo ponovno popustiti, sj bi se sicer pri ohlajanju preveč napela.
Če veriga vibrira ali pada z vodila, jo je treba takoj ponovno napeti.

Napenjanje zhagine verige:

1. Verižno zago položite na ravno povrsino.
2. Odvijte pritrdilni vijak (11) 1-2 obrata v nasprotni smeri umega kazalca.
3. Napenjalni obroč za napenjanje verige (12) postopoma obračajte v smeri urnega kazalca, dokler veriga ne doseže prave napetosti. Zaskočka preprečuje, da bi napetost verige popustila.

(1) Pritrdnji vijk (11) se obrača skupaj z napenjalnim obročem,evtl. ga je treba med napenjanjem verige ponovno odviti.

1. Žagina veriga je pravilno napeta, Če jo lahko v sredini meča dvignemo za pribl. 3-4 mm.
2. Napenjalni obroč za verigo (12) obracajte v nasprotni smeri urnega kazalca, ce jeŽagina veriga prevec napeta.
3. Z roko ponovno zategnite pritrdilni vijak.
4. Preverite, ali verižni cheni pravilno ležijo v reži vodila za meč.

Delo z verižnoŽago

Pred Žaganjem

Pred zagonom in med zhaganjem redno preverite naslednje:

Ali je verižna Žaga montirana popolno in v skladu s predpisi?
Je verižnaŽaga v dobrem in varnem stanju?
Je rezervaar za olje napolnjen?

Skozi okence redno preverjajte nivo olja (17). Olje dolijte takoj, ko se v okencu pokaže nivo olja „MIN“, daŽagina veriga ne bo tekla suha.

Je zagina veriga pravilno napeta?
Upoštevajte navodila v odstavku „NapenjanjeŽagine verige".
Je zagina veriga pravilno nabrušena?
Samo z nabrušeno Žagino verigo lahko delate dobro in varno.
Je verižna zavora spušcena in deluje brezhibno?
Mehanizem za aktiviranje verižne zavore (3) mora biti nestavljen na pozicijo 1. Upostevajte navodila v odstavku „Kontrola verižne zavore".
Je ročaj Čist in suh - brez olja in smole?
Je delovische brez ovir, cz katere bi se lahko spotaknili?
Nosite vso potrebno zašcitno opremo?
Ste prebrali in razumeli vsanavodila?
Stavtic in podaljsek v dobrem stanju?
ne uporablajte poškodovanjih kablov
Je podajšek pravilno namesčen? 11
Povežite Žagin vtčs podaljskom. S podaljskom naredite ozko zanko in jo potisnite skozi zašcitno prečko. Nato zanko obesite na kavelj. Vtična povezava je sedaj zašcitena pred samodejnim razrajanjem.
Med delom pazite, da je podaljšek vedno napeljan za verižno Žago, izven območja Žagine verige in obdelovancev.

Povratni udarec priŽaganju

Kaj je povratni udarec priŽaganju? Povratni udarec priŽaganju je nenadni udarec delujoče verižneŽage navzgor in nazaj v smeri uporabnika.

Do tega pride, Če

• se konica meča i(nehote) dotakne obdelovanca ali ostalih trdnih predmetov.
  se zagina veriga zatika.

Verižna Žaga reagira nekontrolirano in pogosto povzroči hude poskodbe uporabnika.

Stranskih, poševnih in vzdolžnih rezov se lotevajte zelo previdno, saj se v tem primeru krempljasti naslon (16) ne uporablja.

• Konice meça nikoli ne nastavite v smeri reza. 12
  Nikoli ne zagajte z zgornjim robom konice meça. 13
• Verižno Žago vedno postavite karseda ravno. 15
• Rezati zañite samo, ČeŽagina veriga teče.
• Zage niikoli ne vklaplajte, ko je zagina veriga nataknjena.
  — Delajte le z ostro ali pravilno nabrušenoŽagino verigo.
• Nikoli ne delajte z razrahljano ali razvlečeno Žagino verigo.

• Delajte les pravilno napeto verigo.
  Verižno zago vedno držite trdno z obema rokama.
  Krempljasti naslon vedno uporabljaje kot rocico.16
  Nikoli ne delajte cze visino ramen.

• Nikoli neŽagajte večvej naenkrat. Pri obvejevanju pazite, da se ne dotaknete nobene druge veje.

• Pri rezanju na dolžino po možnosti uporabljajte kozo zaŽaganje.
  Vbodne reze lahko opravlja tle šolan kader.

Splošno ravnanje priŽaganju

Ne delajte na snegu, ledu ali smeze olupjenem lesunevarnost zdrsa.
Ne delajte ob nezadostni svetlobi (npr. v megli, dežju, sneznem metežu ali v mråku). V tem primeru namreč ne morete vec prepoznavati podrobnosti v območju padanja drevja – nevarnost nasreće.
Poskrbite za varno in pospravljeno delovisce.
- Izogibajte se nenormalni drži telesa. Vedno vzdrujte ravnotežje. Ne delajte s sklonjenim zgornjim delom telesa.
- Verižno Žago uporabljaje samo v varni legi. Verižno Žago držite rahlo desno od telesa.
Verižne Žage ne uporabljajte za dvigovanje ali premikanje lesa.
Pazite, da na lesu ne bo tujkov (kamnov, zebljev itd.).
Verižno Žago vedno držite trdno z obema rokama tako, da je leva roka na sprednjem ročaju (4) in desna na zadnjem ročaju (17). Nikoli ne Žagajte z eno roko. 14
Poskrbite za to, da se les med zhaganjem ne bo obraçal.
■ Iverast les zagajte previdno. Obstaja nevarnost poškodb zaradi kosov lesa, ki jih zaga potegne s seboj.
Zagina veriga naj nekajČasa teče, preden se dotakne lesa.
Obdelovance režite samo s spodnjim robomŽage. Rezanje z zgornjim robomŽage povzroča povratni udar priŽaganju.
Verižno Žago postavite karseda ravno.
Za pritrditev verižneŽage na les uporabljajte krempljasti naslon (16). Med Žaganjem uporabljajte krempljasti naslon kot vzvod. 16
Pri zaganju močnejših vej ali debel nastavite krempljasti naslon (16) malo njje. Pri ponovnem nastavljanju iztrgajte krempljasti naslon iz lesa in ga ponovno nastavite nalo njje. Pri temŽage ne odstranjujte iz vrezanega mesta.
■ Verižna Žaga naj teče, medtem ko s krempljastim naslonom ustvarjate vzvodni pritisk. Pri Žaganju ne pritiskajte s silo.
■ Nikoli ne delajte

• z iztegnjenimi rokami
• na težko dostopnih mestih
• na lestvi, delovnem odru ali na drevesu.

Z verižno zago nikoli ne zagajte preko višine ramen.
- Verižne Žage ne preobrenjute. Pri rezanju boste dosegli najboljse rezultate, Če se hitrost verižne Žage ne bo zmanjševala.
Ob koncu rezanja z zhago bodite previdni. Kakor hitro zhaga izstopi iz lesa, se njena teza spremeni. Obstaja nevarnost poskodbe nog in stopal.
- Verižno Žago odstranjujte iz vreza samo takrat, ko Žagina veriga teče.
Z delujoco zago se nikoli ne dotikajte ziichin ograj ali tal.

• Če opravljate vec Rozov, med posameznimi rezi verizno zhago izklopite.
• Ce se zhagina veriga zatakne v les, zhago takoj izklopite in izvlecite vtic. Za ponovno sprostitev meca uporabite klin
  Med zaganjem naredite odmor, da se bo elektromotor lahko ohladil.

Dodatni napotki zaŽaganje debel

Debla, ki gaŽagate, nikoli ne položite na tla. Deblo podprite takto, da se rez ne bo zakljucil in da seŽagina veriga ne zatika. Uporabite varno podlago (npr. kozo zaŽaganje). S konico meča aliŽagini verigo se ne dotikajte tal.
Pred zaganjem si nastavite krajsa debla in jih trdno zagozdite.
- Izogibajte se rezanju redkega drevja ali rezanega lesa. VerižnaŽaga ni primerna z ata opravila.
Vzdolzne reze izvajte še posebej skrbno, saj se pri tem ne uporablja krempljasti naslon. Povratni udarec boste prepreci zi vodenjem Žage pod ravnim kotom.
- Ko delate na strmini, se vedno postavite nad ali boćno od debla oz. ležečega obdelovanca. Bodite pozorni na kotaleča se debla.

Dodatna navodila zaŽaganje lesa pod napetostjo/razbremenitev

Če veje, drevesa ali les pod napetostjo prenehajo biti pod napetostjo, morate biti skrajno previdni. Obdelovalnci lahko reagirajo popolnama nekontrolirano in povzročij težke poškodbe ali smrt.

Takšna dela naj izvajajo samo šolani strokovnjaki.

Pri vseh opravilih morate na mestu prittiska vedno najprej opraviti ① razbremenilni rez in nato locilni rez ② -sicer se vom lahko verizna zagatakne ali povzroci povratni udarec.

Les pod napetostjo na zgornji strani 17

1 Rez izvedite od spodaj (do tretjine debelnega premera) navzgor.
Nato na istem mesti od zgoraj izvedite drugi rez, skaterim boste deblo prezagali.

Les, napet na spodnji strani. 18

Rez izvedite od zgoraj (do tretjine debelnega premera) navzdol.
Nato na istem mestu od spodaj izvedite drugi rez, skaterim boste deblo prežagali.

Debela debla in visoka napetost 19

1 Rez izvedite od spodaj (do tretjine debelnega premera) navzgor.

Nato na določeni oddaljenosti od prvega reza od zgoraj izvedite drugi rez, s katerim boste deblo prežagali.

Obvejevanje 20

1 Napravite od spodaj v deblo rez, oddaljen 15 cm od konca debla (do globine ene tretjine premera debla).
Nato ca. 8 cm večji oddaljenosti od debla izvedite drugi rez, s katerim boste prežagali vejo.
3 Za odstranitev preostalih delov veje zarežite vejo tik ob deblu, od spodaj, do tretjine veginega premera.
Od zgoraj izvedite drugi rez, s katerim boste preostanek veje prežagali.

Dodatna navodila za podiranjedreves

Vedno nosite Čelado, da se boste lahko zašcitili pred padajocimi vejami.

Upostevajte dolzino meça. Podirate lahko le drevesa z debelnim premerom, krajsim od dolzine meça.
Pred podiranjem zavarujte delovišće. Pazite, da se na območju podiranja dreves ne bodo zadrževale osebe aliŽivali (oddaljenost vsaj za dve dolžini drevesa).
Poskrbite, da bo delovisce okoli debla brez ovir, cz katere bi se lahko spotaknili, in da na poti za umik prav tako ne bo nobenih ovir. 21
Poskrbite, da boste stali na varnem mesti.
Namig:

Pred podiranjem drevesa dolocite smer njegovega padanja. Pri tem upoštevajte težišće drevesne krosnje, sosednja drevesa, nagib, zdravstveno stanje drevesa ter smer vetra. Na tej strani naredite zarezo.

Podiranje drevesa: 22

Z delovisca ob deblu odstranite motece veje, gošcavo in ovire.
Vznožje debla temeljito očistite - pesek, kamenje in ostali tujki povzročajo topostŽagine verige.
Upostevaje zdravstveno stanje drevesa - bodite previdni pri deblih s poškodbami ali odomrlimi deli (suh, trhel ali odomrli les).
V deblo ažagajte zarezo, globoko za ca. 1/3 premera drevesa. Najprej izvedite vodoravni rez in nato drugi rez od zgoraj, pod kotom 45^ .
Na nasprotni strani debla izvedite vodoravni rez. Ta rez izvedite malo visje (ca. 4 cm) kot vodorvni rez.
Debla ne smete prezagati. Ostati vam mora se ca. 1/10 debelnega premera. Ce zaene drevo predcasno padati, morate verizno zago takoj potegniti iz zareze in stopiti nazaj ali na stran.
V vodoravno zarezo vstavite klin in tako sprožite padanje drevesa.
Ko začne drevo padati, pazite na padajoće veje in vejice.

Vzdrževanje in Čišćenje

Pred vsakim cischenjem in opravljanjem vzdhrzevalnih del

• zago izklopite,
• počakajte, da bo Žaga v mirujučem stanju,
• izvlecite vtikač iz elektríne vticnice.

Nadaljnja vzdřevalna dela in cisčenja, ki niso opisana pod tem poglavjem, lahko opravlja samo proizvajalec sam ali pa od njega pooblaščena podjetja.

Vse varnostne naprave, ki ste jih odstranili za opravljanje vzdhrzevalnih del in za cischcenje, morate ponovno pravilno namestiti in preskusiti.

Uporablajte samo originalne dele. Drugi deli lahk o povzrocijo nepričakovane poškodbe in materialno škodo.

Vzdrževanje

Nosite rokavice, da preprečite morebitne poškodbe.

Da bi lahko zagotovili dolgo in zanesljivo uporabo verižnih zag, redno opravlajte naslednja vzdřevalna dela.

Preverite, ali se pri krozni zagi pojavljajo ocitne okvare in motnje, kot nth.

• ohlapna, razrahljana ali poškodovanaŽagina veriga
• rahla pritrditev
• izrabljeni ali poškodovani konstrukcijski deli

Po vsaki uporabi na verižniŽagi preverite

• obr, predvsem obr verige, meča in veriznika.
  ali so ohiša ali varnostne naprve pravilno montirane in nepoškodovane.

Pred uporabo verižne Žage morate opraviti nujna popravila ali vzdřevalna dela.

BruşenjeŽagineverige

Za bruşenjeŽagine verige so potrebna nekatera strokovna znanja. Žagino verigo naj vam nabrusijo v specializirani trgovini.

Verižno Žago laho naprusite tudi sami z našo posebno brusilno napravo za verige KSG 220 (st. articla.: 302360).

Samo z ostro in cisto verigo boste lahko delali varno in dobro.

ZamenjavaŽagineverigein meča

Žagina veriga in mec sta izpostavljena močni obrabi. Žagino verigo in mec morate takoj zamenjati, če le-ta vecne delujeta brezhibno.

VerižnoŽago položite na ravno povrsino.
Odstranite ohišje (10), tako da odvjete pritrdilni vijak (11).

Napenjalnik za verigo (22) obračajte v nasprotni smeri umega kazalca, da boste na ta način nekoliko razrahljaliŽagino verigo. 3
Snemite meč skupaj zŽagino verigo.
Temeljito očistite režo vodila,Če menjujete samo verigo.
Pri montaži pazite, da bodo verižni Členki pravilno namešćeni v reživodila in na verižniku (13).
Vrtite napenjalo verige (22) v smeri urnega kazalca, vse dokler verigaŽage ni napeta.
Ponovno namestite ohisje (10).
Napnite Žagino verigo, kot je opisano v odstavku „Napenjanje verige".

Verižnik

Obremenitev verižnika (13) je posebno velika. Redno preverjaje, ali so zobci verižnikaOCRbljeni ali poškodovani.

Obrabljen ali poškodovan verižnik zmanjsujeŽivjenjsko doboŽagine verige in ga mora zato servisna sluzba takoj zamenjati.

Preverjanje avtomatike olja

Funkcijo avtomatskega mazanja verige preverite tako, sa verižnoŽago vklopite in jo z njeno konico držite v smeri na tleh ležečega papirja ali kartona.

Z verigo se ne dotikajte tal. Upostevajte varnostno razdaljo 20 cm.

Če je oljnata sled pri preverjanju avtomatike olja vse vecja, to pomeni, da le-ta deluje brezhibno.

Ce se oljnata sled kljub polnemu rezervoorju ne pojavi

očistite oljni kanal (14) in zgornjo odprtino za napenjanje verige (15). 23
Ce se stanje tudi po tem ne bo izboljšalo, se obrnite na servisno sluzbo.

Čiščenje

Po vsaki uporabi skrbno očistite verižno Žago, da bo lahko le-ta še naprej brezhibno delovala.

Ohišje očistite z mehko krtaco ali s suho krpo.
Pri ciscenju ne smete uporabljati vode,razredcil in polirnih sredstev.
Pazite, da bodo zračniki za hlajenje motorja prosti (nevarnost pregretja).
Po dolgotrajni uporabi (1-3 ure) demontirajte ohišje, meč in verigo in jih ocistite s krtačo. 24
Ce je veriga zelo umazana ali zasmoljena, jo za nekaj ur položite v posodo s Čistilom za verige. Nato jo sperite s Čisto vodo.
S pomocjo krtace z veriznika in priprave za pritrjevanje meca odstranite vso umazanijo.
S cistokrpo očistite oljni kanal.

Transport

Pred vsakim transportom izvlecite vtikač napajalnega kabla iz vtičnice.

Zago transportiraje samo, ce je na verigo natakjenjo ohišje za njeno zašcit.

Skladiščenje

• Naprave in orodja, ki jih trenutno ne uporabljate, shranite v suhem in zaklenjenem prostoru, izven dosega otrok.
  Za podaljšanje Življenjske dobe in zagotovitev lahkega upravljanja zŽago morate pred daljšim skladisčenjem upostevati naslednje napotke:

Temeljito očistite napravo.
Izrezervoorja zlijte olje.

Namig:

Nekatera olja za verige se lahko po daljsem czasu zaskorjjjo. Zato je treba oljni system pred daljsim skladišcenjem sprati s Čistilom za verižne Žage. Čistilo nalijtve v rezervoor do polovice (ca. 50 ml). Zaprite rezervoor. Verižna Žaga nj bo breznamontiranega meča in verige vklopljena takodolgo, da iz odprtine za odtekanje olja izteče vso Čistilo.

Verižno Žago za kratek Čas položite v oljno kopel in jo nato zavijte v naoljen papir.

Garancija

Pred vsakim odpravljanjemotenj

• izklopite napravo,
• počakajte, da božaga v mirujočem stanju,
• izvlecite vtikač iz elektricnega omrežja.

Po vsakem odpravljanju motenj morate ponovno namestiti vse varnostne naprave in zagotoviti njihovo brezhibno delovanje.

Motnja	Možen vzrok motnje	Odpravljanje motnje
VerižnaŽaga se po vklopu ne zažene	➢ Verižna zavora ➢ ni toka ➢ poškodovan podaljšek ➢ Okvarjen vtič, motor ali stikalo	➢ spustite verižno zavoro ➢ preverite priključek, vtičnico, varovalko ➢ preverite podaljšek, defektes, takoj zamenjaje poškodovani kabel ➢ pri pooblaščeni servisni službi vam naj popravijo motor ali stikalo oz. zamenjaje z originalnimi nadomestnimi deli
VerižnaŽaga deluje s prekinitvami	➢ zunanji zrahljani kontakt ➢ notranji zrahljani kontakt ➢ poškodovano vklopno/izklopno stikalo	➢ obrnite se, prosimo, na servisno službo
VerižnaŽagaettensäge se trese, vibrira ali neŽaga dobro	➢ veriga je topa ➢ veriga jeOCRbljena ➢ napetost verige ➢ Veriga je nepravilno montirana (Zobci so obrjeni v napačno smer)	➢ Verigo naj vam nabrusijo ali pa jo zamenjaje ➢ Zamenjaje verigo ➢ Preverite in naravnajte napetost verige ➢ Verigo na novo montiraje
VerižnaŽaga neOCRbljenge polno močjo	➢ Podaljšek je predolg ali pa ima premajhen premer ➢ Vtičnica je preveč oddaljenja od glavnega priključka	➢ Uporabite podaljšek z zadostnim premerom ➢ Uporabite vtičnico, ki lje nameščena blije delovišću
Žagina veriga se segreva	➢ v rezervarju ni olja ➢ oljni kanal je zamašen ➢ veriga je preveč napeta ➢ veriga je topa	➢ dolijte olje ➢ očistite oljni kanal ➢ nastavite napetost verige ➢ verigo naj vam nabrusijo ali pa jo zamenjejte
Žagina veriga se ne maže	➢ v rezervarju ni olja ➢ oljni kanal je zamašen	➢ dolijte olje ➢ očistite oljni kanal

Tehnični podatki

Tip	KSL 2200/40
Moč motorja P1	2200 W
Električna napetost	230 V~
Frekvenca el. omrežja	50 Hz
Vrtljaji prostega teka n0	7600 min-1
Varovalke	16 A nosilec
Dolžina meča	400 mm
hitrost verige	13,5 m/s
maks. prostornina oljmega rezervaorja.	150 ml
varnostni razred	II / [ ]
zavorni Čas zavorne verige	0,1 sek.
Teža	ca. 5,9 kg
izmerjen nivo zvočne jakosti LWA	101 dB (A) (izmerjen v skladu s smernico 2000/14/EG)
garantirani nivo zvočne jakosti LWA	102 dB (A) i(zmerjen v skladu s smernico 2000/14/EG)
Nivo zračnega tlaka LPA (po 2000/14/EG)	80,74 dB (A)
Vibracija dlan-roka sprejad po EN 1033/DIN 45675	a_vhw = < 3,85 m/s²
Vibracija dlan-roka zadaj po EN 1033/DIN 45675	a_vhw = < 3,43 m/s²

Opis naprave / Nadomestni deli

Pos.	Št. naročila.	Oznaka
1	362645	meč
2	362992	žagina veriga
3	362603	sprožilec za verižno zavoro
4	362604	sprednji ročaj
5		vklopna zapora
6		vklopno/izklopno stikalo
7		zračniki za motor
8		žagin kabel z vtičem
9	362610	čep za oljni rezervoor
10	362605	ohišje
11		pritrdilni vijak
12		napenjalni obroč za verigo

Pos.	Št. naročila.	Oznaka
13	362923	verižnik
14		oljni kanal
15		zgornja odprtina za napenjanje verige
16	362606	Krempljasti naslon
17		zadnji ročaj
18	362921	varovalna oprema za verigo
19	362602	varnostna nalepka
20	362608	komplet grafitnih ščetak (brez slide)
21	362928	olje za verigo 100 ml
22		napenjalo verige (brez slide)
	400144	olje za verigo 1 (brez slide)

ATIKA GmbH & Co. KG
