BRUGSANVISNING KSL 2200 ATIKA

Brugsanvisning - Sikkerhedshenvisninger - Reservdeler

Moottorisaha

Brugsanvising - Sikkerhedshenvisninger - Reservdeler

Lancfuresz

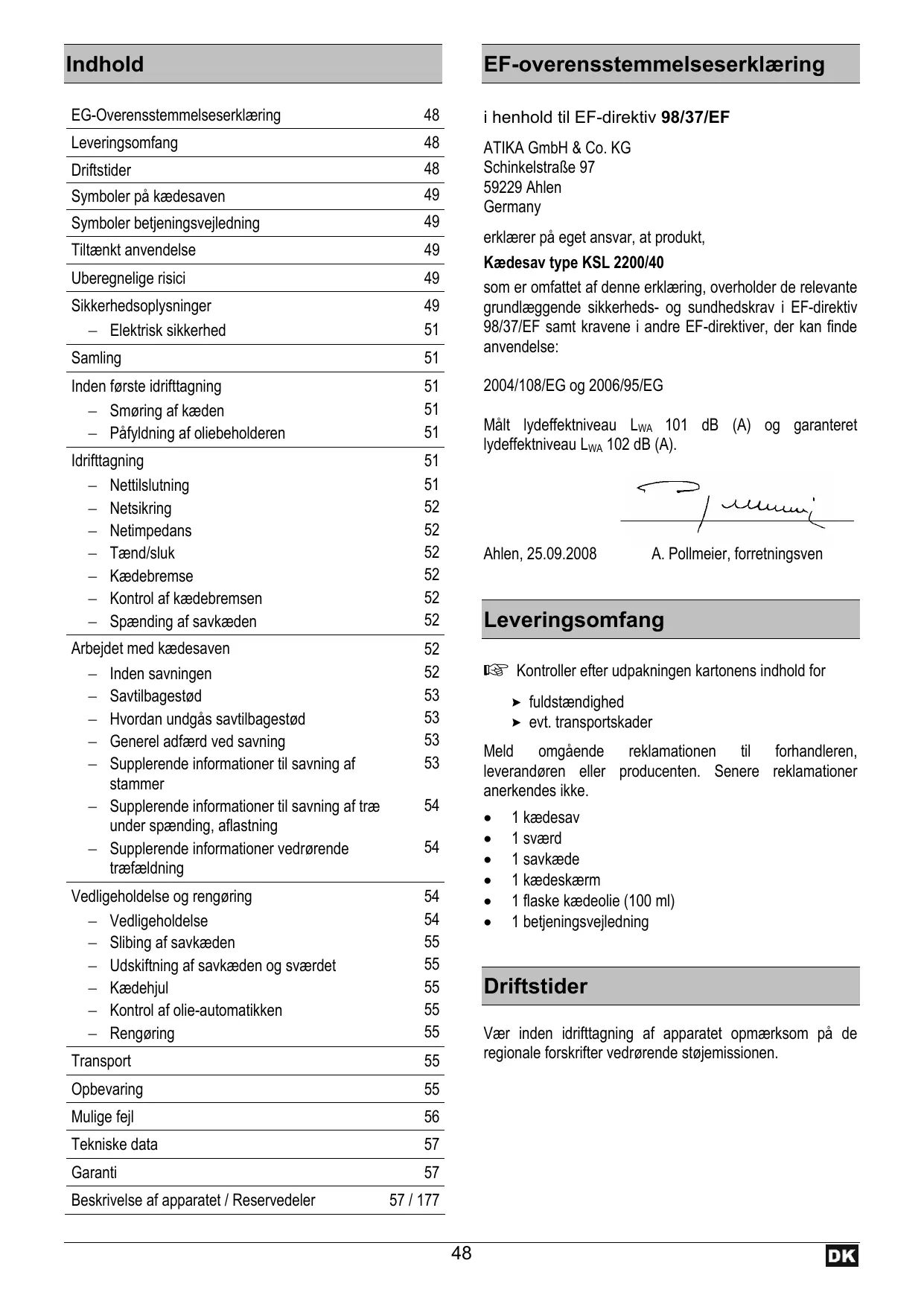

Symboler betjeningsvejledning 49

Tiltaenknt anvendelse 49

Sikkerhedsoplysninger 49

Elektrisk sikkerhed 51

Samling 51

Inden feste idrifttagning 51

Smoring af kæden 51
- Pafyldning af oliebeholderen 51

Idrifttagning 51

• Nettilslutning 51
• Netsikring 52
  Netimpedans 52
  -Taend/sluk 52
• Kaedebremse 52
• Kontrol af kaedebremsen 52
  Spending af savkæden 52

Arbejdet med kædesaven 52

• Inden savningen 52
• Savtilbagestd 53
  — Hvordan undgås savtilbagestød 53
  -Generel adfaerd ved savning 53
  Supplerende informationer til savning af stammer 53
• Supplerende informationer til savning af træ 54 under spænding, aflastning
• Supplerende informationer vedrørende 54
  traefaelndning

Vedligeholdelse 54
— Sibling af savkaeden 55
- Udskiftning af savkaeden og sværdet 55
- Kaedehjul 55
- Kontrol af olie-automatikken 55
- Rengoring 55

Transport 55

Opbevaring 55

Mulige fejl 56

Tekniske data 57

Garanti 57

Beskrivelse af apparatet / Reservedeler 57/177

erklær på eget ansvar, at produit,

Kædesav type KSL 2200/40

som er omfattet afijke erklæring, overholder de relevante grundlæggende sikkerheds- og sundhedskrav i EF-direktiv 98/37/EF samt kravene i andre EF-direktiver, der kan &, anvendelse:

2004/108/EG og 2006/95/EG

Malt lydeffektniveau LwA 101 dB (A) og garanteret lydeffektniveau LwA 102 dB (A).

Ahlen, 25.09.2008

A. Pollmeier, forretningsven

Leveringsomfang

Kontroller after udpakningen kartonens indhold for

fuldstaedighed

evt.transportskader

Meld omgående reklamationen til forhandleren, leverandøren eller producenten. Senere reklamationer anerkendes ikke.

1 kaedesav
1svaerd
1 savkaede
1 kædeskaerm
1 flaske kaeedeolie (100ml)
1 betjeningsvejledning

Driftstider

Vær inden idrifttagning af apparatet opmaerksom på de regionale forskritter vedrørende støjemissionen.

Symboler på kædesaven

Før igangsæting skal brugsanvising og sikkerhedshenvisningerne læses og iagttages.

Før reparations-, vedligeholdelses- og rengøringsarbejde skal motoren slas fra og netstikket trækkes ud.

Træk straks netstikket, hvis el-ledningen beskadiges aller skæres over.

Brug arbejdshandsker.

Må ikke udsættes for regn. Skal beskyttes mod fugt.

maks. skærelænge de 400 mm

Symboler betjeningsvejledning

Δ	Truende fare eller farlig situation. Tilsidesættelse af disse anvisninger kan medføre tilskadekomst eller materielle skader.
➀	Vigtige henvisninger til korrekt händtering. Tilsidesættelse af disse henvisninger kan medføre forstyrelser.
➁	Henvisninger til brugeren. Disse henvisninger hjælper med at udnytte alle Funktioner optimalt.
➁	Montering, betjening og vedligeholdelse. Her forklares nøjagtigt, hvad der skal gøres.

Tiltænkt anvendelse

• savning af stammer, grene, træstolper, brædder osv. og kan anwendes til at skære på langs eller tværs.
• træfaeldning.

Kædesaven er uegnet til savning i byggematerialer og kunststoffer.
Kaedesaven er kun egnet til privat brug i private haver.
Kæsesaven er uegnet til skovbrug (fældning og afgrening i skoven). Pga. kabelforbindelsen er den nødvendige sikkerhed for brugeren her ikke garanteret.

■ Til den tiltænkte anvendelse hører øgsø opfyldelse af de af producenten foreskrevne drifts-, vedligeholdelses- og reparationsbetingelser samt after-kommelse af sikkerhedsanvisningerne i vejledningen.
Enhver derudover gäende brug gælder som ikke at nære beregnet til formålet. For enhver form for skader, der resulterer heraf, overtager producenten intet ansvar: Risikoen overtages ene og alene af brugeren.

Uberegnelige risici

Selmov saven anwendes til det tiltænkte formal og alle gældende sikkerhedsbestemmelse overholds, kan der være uberegnelige risici betinget af konstruktionen.

Uberegnelige risici kan minimeres, nr "Sikkerheds-anvisninger" og "Tiltaenknt anvendelse" somt delve brugervejledningen fofges og overholds.

Hensyntagen og forsigtighed reducerer risikoen for personog materielle skader.

Fare for tilbagestød nár sværdspidsen rammer et fast genstand
Fare for kvæstelser af fingre og hænder ved berøring af værktøjet (savkæden)
Fare for kvaestelser pga. udslynget materiaile.
■ Elektrisk stod.
Fare på grund af strøm ved brug af ukorrekte etil-slutningskabler.
■ Berøring af spændingsførende dele ved abnede elektriske componenter.
Horeskader ved laengere varende arbejde.uden horeværn.
■ Brandfare.

Desuden kan der vare ikke abenlyse uberegnelige risici på trods af alle trufne forholdsregler.

Sikkerhedsvejledning

Overhold nedenstående vegledning for at beskytte dig selv og andre mod mulige kvæstelser.

Opbevar donne sikkerhedsvejledning (betjeningsvejledning) altid sammen med kedesaven.
Kædesaven mA kun anvendes af personer med tilstrækkelig erfaring.
Videregiv ullan kaedesaven kun til personer,
der er fortrolige med kædesaver og deres handtering. Udlever altid betjeningsvejledningen sammen med saven.
Reparationer på apparatet mx kun foretages af producenten ell er en af ham autoriseret virksomhed.

Förste bruger

Den person, der arbejder med kædesaven for første gang skal af en erfaren bruger undervises i praksis i brugen af kædesaven og det personlige beskyttelsessudstyr. Førstegangsbrugere bør først Øvesig ved at save rundt træ på en savbuk eller et stel.

Vær opmærksom. Vær opmærksom på hvad De har med at gore. Vær formuftigt ved arbejdet. Anvend apparatet ikke, Near De er træt eller under indflydelse af rusmidler, alkohol eller medikamenter. Et øjebliks uagtsomhed ved anvendelse af apparatet kan medføre alvorlige læsioner.

Gör Dem Kendt med apparatet für brug ved hjælp af betjeningsvejledningen.

■ Anvend apparatet ikke til formal, som det ikke er beregnet til (se " Tiltænkt anvendelse").

Undgå unormale kropsholdninger. Sørg for sikkert fodfaste og hold hele tiden balancen.

Anvend egnet arbejdstoj:

• intet lolestiddende toj aller smykker (de kan gribes af bevægelige dele)
  skridsikkert skotj (Sikkerhedssko)
• et harnet til langt hare

■ Anvend personligt beskyttelsessudstyr:

Horeværn

-beskyttesesbriller ell ansigtsvaern
- handsker
- godkendt hjelm i situationer, hvor der kan forekomme hovedlæsioner (f. eks. ved fældning og aflastning af træer.

Vi anbefaler at bare benbeskyttere.

Hold arbejdsområdet i orden! Uorden kan resultere i ulykker.

Vær opmaerksom pa pavirkninger udefra:

Udsaat ikke kadesaven for regn.
- Anvend ikke kædesaven i fugtige eller våde omgivelser
- Udskyd arbejdet ved ugunstige vejrforhold (regn, sne, is, vind) - get fare for ulykker!
Sorg for god belysning.
- Anvend/DDke kædesaven i nærheden af brændbare væsker eller gasser.

Lad saven aldrig vare eden tilsyn.

Under pauser skal saven lægges fra, säledes ingen personerkommen i fare. Sørg for at kædesaven/DD ke kan tages i brug af uvedkommenende.
Personer under 18 ar mä ikke arbejde med bändsaven.
Hold andre personer borte.
■ Brugeren er ansvarlig for ulykker eller farer, der opstår over for tredje personer eller deres ejendele.
■ Brugeren er i arbejdssområdet ansvarlig over for tredjemand.
Hold boːn pɑ afstand.
Lad ikke andre personer, især børn,kommen i kontakt med værktøjet eller kablet.

Hold dem borte fra arbejdsomraret.

Beskyt dig selv mod elektrisk stød. Undgår berøring af jordede dele (f. eks. rør, varmeapparater, komfurer, koleskabe etc.)

■ Anvend ingen savkæder med revner eller kæder der harændret formen.
■ Anvend kun korrekt slebne savkæder, da slove savkæder ikke kun øger faren for tilbageslag, men øgså belaster motoren.
Start forst med at save nár savkæden er på fuld omdrejning.
När kædesaven tændes, skal den støttes og holdes sikkert. Kæde og sværd skal ære fri.
- Overbelast ikke saver! Du arbejder bedre ogmere sikkert i det angivne effektområde.
Saven mä kun anvendes med komplet og korrekt monterede beskyttelsenordninger og intet på saven mä ændres, som kan påvirke sikkerheden.
Apparatet aller dele af apparatet ma icke aendres.
- Apparatet må ikke oversprøjtes med vand. (farekilde elektrisk stød).
Opbevar apparatet et sikkert sted. Ubenytte de apparater skal opbevares i et tørt, lukket o børnesikret rum.
Sluk for saven og tag netstikket ud af stikkontakten ved:

• kædesaven er kommet i berøring med jord, sten,
  som aller andre fremmedlegemer.
  kontroller straks kæde og sværd
• reparationsarbejde
• vedligeholdelses- og rengøringsarbejde
• afhjaelpning af fejl
• tilslutningsledninger er skåret over
• det kontrolleres om tilstunningsledninger er filtret zusammen aller beskadiget
• saven transporteres
  kaeden efterspaendes
  kaeden udskiftes
• maskinen afterlades (også ved kortvarige afbrydelser

Plej din kædesav omhyggeligt:

• Hold værktøjerne skarpe og rene for at kunne arbejde bedre og mere sikkert.
  Overhold vedligeholdsforskrifterne og henvisninger til smøring og udskiftning af værktøjet.
• Hold händgrebene tört og frit fra harpiks, olie og fédt.

- Kontroller saven for eventuelle beskadigelser:

• Inden yderligere brug af maskinen skal beskyttelsesidstyret undersoges nje med henblick på korrekt og formålstjenlig Funktion.
• Kontroller, om de bevægelige dele fungerer upåklageligt og ikke sidder fast eller om dele er beskadigede. Samtige dele skal�� rigtigt monteret og opfylde alle betingelser for at sikre upåklagelig drift af saven.
• Beskadigede beskyttelsesanordninger og deleskal repareres ordentigt af et autoriseret vorkstedeller udskiftes, safremt intet andet er angivet ibrugervejledningen.
• Beskadigede aller ulaeselige sikkerhedsmærkater skal udskiftes.

Elektrisk sikkerhed

Udforelse af tilslutningsledningen iht. IEC 60245 (H 07 RN-F) med et tradværsnit på minded

1,5 mm² ved en kabellaengde op til 25 m
2,5 mm² ved en kabellaengde over 25 m

Lange og tynde til Slutningsledninger medforer et spændingsfald Motoren'nar ikke den maksimale ydelse, apparatets Funktion reduceres.
Stik og samledaser på til Slutningsledninger skal vare af gummi, blodt PVC erler andet termoplastisk materiale af den samme mekaniske styrke erler vare overtrukket med dette materiale.
Stikforbindelsen på tilstunningsledningen skal vare stænkbeskyttet.
Ved montering af en tilslutningsledning sorg for at donne ikke er i vejen,kommen i klem, bajes og at stik forbindelsen ikke bliver vad.
■ Anvend/DDke kablet til andre formaI end det tiltaenkte. Beskyt kablet mod varme, olie og skarpe kanter. Anvend/DDke kablet til at trække stikket ud af stikkontakten.
■ Rul kablet fuldstændigt ud, nár der anvendes en kabeltromle.
■ Kontroller regelmæssigt forlængerkabler og udskift dem, hvis de er beskadigede.
Anvend ingen defekte tilslutningsledninger.
■ Anvend udendørs kun forlængerkabler, der er godkendte hertil og markeret på tilsvarende@måde.
Anvend ingen provisoriske eltilslutninger.
Besyttelsanordninger ma aldrig kortsluttes ell sættes ud af drift.
Tilslut apparatuset via et fejIstrmsrelae (30 mA).

Eltilsuttingen eller reparationer på savens elektriske dele skal udføres af en autoriseret elektriker erler af en af vore kundeserviceafdelinger. De lokale forskritter - især hvad beskyttelsefas-anstaltninger angår - skal overholds.

Reparationer på andre af savens dele skal udføres af producenten eller en af hans kundeserviceafdelinger.

Anvend kun originale reservedele. Ved anvendelse af andre reservedele og andet tilbehør kan brugerenkommen i fare. For heraf resulterende skader overtager producenten intet ansvar.

Samling

Tilslut foprst kadesaven til el-nettet after den er samlet helt.

Fare for kvæstelser!
Bær beskyttelseshandsker under montagen.

Laeg kædesaven på en plan flade.
Fjern skærmen (10), ved at løsne monteringsskruen (11).

Læg savkæderne ind i den føringslids der løber rundt om sværdet. Sørg for kædeleddenes korrekte løberetning. 2
Laegsvaerdetpaa.3
Sorg ved montagen for at kædeleddene er korrekt placeret i føringsslidsen og ved kædehjulet (13). Er det svært at lægge savkæden rundt om kædehjulet? Drej kædespænderen (22) mod uret indtil kæden nemt kan lægges omkring kædehjulet. Drej kædespænderen (22) med uret, indtil savkæden er spændt stramt.
Monter afskermningen (19) igen.
Spænd savkaeden som vist i afsnit "Spænding af savklaeden".

Der er ikke pafyldt savkædeolie ved levering af kædesaven.

Brug uden savkædeolie medfører beskadigelse af kædesaven.

Kædens levetid og ydelse afhænger af den optimale smøring. Under driften smores kædesaven automatisk med olie via oliekanalen.

Päfyldning af oliebeholderen: 5

Laeg kaedesaven pa et egnet underlag.
Abn olietankdakslet (9).
Pafyld olietanken med biologisk nedbrydeligt kedesavolie (ca. 100 ml). Pafyldningsniveauet kan aflaeses i ruden (17). Anvend en tragt til nemmere pafyldning.

Sørg under pafyldning for at der ikkekommen snavs ind i olietanken.

Skru olietankdaekslet paigen.

Tryk ved første pafyldning eller after pafyldning afelt tom olietank ca. 10x på Primeren for at pumper in ind i kredsløbet.

Anvend aldrig genanvendt olie aller gammel olie. Ved af olie, der/DD er godkendt til kedesave, bortfaldertien.

Idrifttagning

(1) Nettilslutning

• Sammenlign den på savens typeskilt angivne spænding, fx 230 V, med netspændingen, og slut saven til en tilsvarende og korrekt jord forbundet stikkontakt.
  (1) Anvend sikkerhedskontakt, netspænding 230 V med fejstrømsbeskyttelseskontakt (FI-kontakt 30 mA).
  ■ Anvend forlangerledninger med tilstrækkeligt tværshit.

Tænd/sluk

Anvend ikke et apparat nár

der kan ikke taendes aller slukkes pa enkontakt.
- kæde- og motorbremsen ikke arbejder korrekt.

Beskadigede kontakter skal straks repareres aller udskiftes af kundeservice.

När kædesaven tændes, skal den støttes og holdes sikkert.
Kæde og sværd skal ∀e frie.

Taend 6

Tryk startspærre (5) og hold den nede. Tryk derefter på tænd-/sluk-knappen (6). Slip startspærren igen.

Sluk

Slip taend-/slukknappen.

Kædebremse

Kædebremsen er en beskyttelssmekanisme der ved tilbagestød af kædesaven udloses via den forreste handskærm eller after atænd-/slukknappen er udlost. Savkæden stopper straks (< 0,1 sekunder).

Kontrol af kædebremsen

Kontroller kædebremsens Funktion fra tid til,anden.

Bring kædebremse-udløseren (3) i pos. 2 og start kædesaven.

Pos. 2 = kædebremse aktiv savkaeden starter ikke

Bring kædebremse-udløseren (3) i pos. 1 og start kædesaven.

Pos. 1 = kædebremse løsnet savkæden starter

Spænding af savkæden

• Træk nettikket inden indstilling eller kontrol af savkaedespaendingen
• Baer arbejdshandsker for at undgå kvæstelser.

Kontroller savkaedespendingen inden

arbejdets start
after de feste snit
under savningen jegavnligt haver 10 minut.

Kun med en korrekt strammet savkæde og en tilstrækelig smøring har du indflydelse på savens levetid.

Vær opmærksom på folgende:

en ny savkæde skal afterspændes oftere indtil den har fæt den endelige længde.
Ved opvarmning af kæden til driftstemperatur bliver den laengere og skal afterstrammes.

After savarbejdets aflsutning lnses savkaden ingen, fordier ellers vil opsta for hje spendinger i savkaeden under nedkølingen.
vibrerer kæden ellerkommen den ud af føringen, skal der straks efterspændes.

Spending af savkaeden:

1. L Laeg kædesaven på en plan flade.
2. Løsn fikserskruen (11) 1-2 omdrejninger mod uret.
3. Drej kædespænderingen (12) trivist med uret indtil den korrekte kædespænding er opnæt. Knasteffekten forhindrer at kædespændingen løsnes.

① Fikserskruen (11) drejer med,evt. skal den løsnes under strammeprocessen.

1. Savkaeden er spændt korrekt hvis den kan løftes ca. 3 - 4 mm i midten af sværdet. 10
2. Drej kædespænderingen (12) mod uret, nr savkæden er spændt for meget.
3. Drej fikserskruen indigen med händen.
4. Kontroller om kædeledene ligger korrekt i sværdets føringsslids.

Arbejdet med kædesaven

Inden savningen

Folgende kontROLLER skal gennemfores inden idrifttagning og jævnligt under savningen:

Er kædsesaven fuldstændigt og korrekt monteret?
Befinder kædesaven sig i god og sikker tilstand?
Er olietanken fyldt?

Kontroller olieniveaulet jævnligt i ruden (17). Pafyld straks olien, nar olieniveaulet viser „MIN“, säledes at savkaeden ikke körer tør.

Er savkaeden spændt korrekt?

Vær opmaerkoms på punkterne i afsnit „Spænding af savkaeden".

Er savkæden slebet korrekt?

Er kædebremsen løsnet og arbejder den fejlfrit?

Kædebremse-udløseren (3) skal stå i position 1. Vær opmærksom på punkterne i afsnit „Kontrol af kædebremsen".

Erhandgrebet rent og tort - frit fra olie og harpiks?
Er arbejdstedet frit for snublefarer?
Bærer du det nødvendige sikkerhedsudstyr?
Har du læst og forstæt alle vegledninger?
Er netstikket og forlangerledningen i god tilstand?

anvend ingen defekte ledninger

Er forlangerledningen udlagt korrekt? 14

Forbind apparatestikket med forlangerledningen. Bind forlangerledningen til en stram lokke og skub den gennem sikringen. Hægt lokken ind i krogen. Stikforbindelsen er nu sikret mod utilsigtet adskillelse.

Sorg under arbejdet for at forlangerledningen altid fores bagud væk fra kædesaven, ud fra området omkring savkæden og savmaterialiet.

Savtilbagestød

Hvad er savtilbagestød? Savtilbagestød er den pludselige bevægelse op og tilbage af den kørende kædesav i retning af brugeren.

Dette sker, hvis

svardspidsen (utilsigtet) rammer savmaterialiet aller andre feste genstande.
- när savkaeden sidder i klem.

Kædesaven reagerer ukontrolleret og forårsager ofte svære kvæstelser hos brugeren.

Vær særlig forsigtig ved sidesnit, skrå- og langssnit, fordi kloanslaget (16) ikke er sat på.

Hvordan kan jeg undgå savtilbagestød?

• Start aldrig savningen med sværspdissen. 12
• Sav aldrig med sværdspidens sens overkant. 13
  Saet kedesaven altid sfladt som muligt pataeet.15
• Start savningen kun med korende savkæde.
  Tænd aldrig maskinen nár savkaden er sat på træet.
  Arbejd kun med skarp aller korrekt slebet savkæde.
  Arbejd aldrig med Ios eller slidt savkade.
  Arbejd kun med korrekt strammet savkaede.
  Hold kaedesaven altid i fast greb med begge hander.
• Anvend kloanslaget som arm. 16
  Arbejd aldrig over skulderhogeje.
• Sav aldrig flere grene ad gangen. Ved Iøsning vær omærksom på at ingen,anden gren berøres.
• Ved afkortning anvend helst savbuk.
  Stiksnit mä kun udføres af øvede personer.

Generel adfaerd ved savning

Arbejd ikke sne, is ullnigt afbarket træ - gldefare.
Arbejd ikke under utilstrækkelige belysningsforhold (f. eks. tage, regn, snevejr eller i skumringen) I sä fald kan du ikke se detaljer i faldområdet - fare for ulykker.
Sorg for en sikker og rydelig arbejdsplads.
- Undgå unnormal korpsholdning Hold altid ligevægt. Arbejd ikke med forudbøjet overkrop.
■ Anvend kædesaven kun på et sikkert ståsted. Hold kædesaven let til højre fra din egen krop.
■ Anvend ikke kædesaven til løft eller flytning af træ.
Sorg for at taeet er uden fremmedlegemer (sten, sOm osv.)
Hold kædesaven altid med begge hænder, venstre händ ved forreste händgreb og højre händ ved bageste händgreb (17). Sav aldrig kun med en händ. 14

Sorg for at treaet ikke drejer sig under savningen.
- Sav forsigtigt i splintret trea. Der er fare for kvaestelser pga. afrevne traesplinter.
Lad savkaeden først kore inden den fär kontakt med traet.
- Skær kun med underkanten. Skæring med overkanten medfører savtilbagestød.
Saetkaedesavenpasafladt sommuligt.
■ Benyt kloanslaget (16) til fiksering af kædesaven på træet. Anvend kloanslaget som arm under savningen. 16
■ Efterpositioner kloanslaget (16) til et lavere punkt ved savning af tykkere grene eller stammer. Til afterpositionering lsn kloanslaget fra træet og sæt den påigion et lavere sted. Fjern ikke saven fra snittet.
Lad kædesaven arbejde ved at udøve let tryk via kloanslaget. Tryk aldrig med fuld kraft under savningen.
Arbejd aldrig

med udstrakte arme
- pá svært tilgængelige steder
- stäende på en stige, et stillads aller et træ

• Sav aldrig med kædesaven over skulderhøjde.
  ■ Overbelast/DDke kædesaven. Du fär de bedste saveresultater, hvis kædehastigheden/DDke gär ned.
  Vær forsigtig ved afslutning af et savsnit. Sø snart saven forlader træet, ændres vægtkraften. Der opstør kvæstelsesefare for hænder og fddder.
  Fjern kædesaven kun fra snittet med savkæden kørende.
  Beor aldrig tradhegn eller jorden med en korende sav.
  Sluk for kædesaven mellem snittene hvis der skal udføres flere snit.
  ■ Blokerer saven i traet, sluk straks for apparatet og træk netstikket. Brug en kilr for at fsa svardet fri.
  Hold pauser under savningen sa el-motoren kan kolened.

Supplerende informationer til savning af stammer.

Læg stammen aldrig på jorden for at save i den. Støt stammen säledes at snittet ikke lukker sig og blokerer savern. Anvend en sikker holder (f. eks savbuk). Undgå jordkontakt med sværdspidsen eller savkæden.
Ret kortere stammer op inden savningen og saret dem i klem.
Undgå at save tynde grene og opskåret tømmer. Kædesaven er ikke egnet til dette arbejde.
Vær saerlig omhyggeligt ved langssnit, da kloanslaget ikke anvendes. Du undgår savtilbagestød ved at före saveri en flad vinkel.
Stå ved arbejder på en skråning altid ved sider af uller oven over stammen eller det liggende savmaterialie. Vær opmærksom på rullende stammer.

Supplerende informationer til savning af træ under spænding/ aflastning

Aflastes grene, træet aller træ, som står under spænding, fra这部分 spænding, kræves derr yderste agtpågivenhed. Savmaterialiet kan reagere helt ukontrolleret og medføre alvorlige kvæstelser eller ød.

Disse arbejder bør kun udfores af ovet fagpersonale.

Sæt ved alle arbejder altid første aflastningsnittet påtryksiden 1 og skær derefter over 2 - ellers kan kædesaven blokeres og slå tilbage.

Træ på oversiden under spænding 17

Sæt et snit (en tredjedel på stammens diameter) opad.
Saat derefter samme sted oppefra et andet snit, der skærer stammen over.

Sæt et snit (en tredjedel på stammens diameter) niedad.
Saat derefter samme sted nedefra et andet snit, der skærer stammen over.

Sæt et snit (en tredjedel på stammens diameter) opad.
Sæt derefter med afstand til første snit et andet snit, der skærer stammen over.

Afgrening 20

Sæt et snit nedefra, 15 cm fra stammen (en tredjedel af stammens diameter).
Saat derefter ca. 8 cm udad oppefra et andet snit, der gennemskærer grenen.
For at fjerne resten skær grenen en trejdedel igennem tæt ved stammen.
Saat det andet snit oppefra, der fjerner reststykket.

Supplerende informationer vedrørende træfældning

Bae altid hjelm for at beskytte dig mod nedfaldende grene.

Vær opmaerk som på sværdets længe. Denmö kun fældes træer, hvis stammediameter erindre end sværdlaengden.

Sikr arbejdsomrade inden faedlning. Sorg for at der icke opholder sig personer aller dyr i faldeomraret (mindsteafstand to traelengder.
Sorg for at arbejdsområdet rundt om stammen er frit og og du har en forbhindringsfri flugtvej til rådighed. 21
Sorg for sikkert stated.
Tip:

Fastlag faldernetning inden feldning af træet. Tag her hensyn til kronens tyngdepunkt, nabotræer, hangretning og træets sundhedstilstand samt vindretning. Pá denen side skæres der en fældekærv.

Faelding af tæet 22

Rens arbejdsområdet på stammen for forstyrendeGREne, buskads og forbinderger.
Rens stammens fod grundigt - grus, sten og fremmedlegemer slover savkæden.
Tag hensyn til træets sundhedstilstand - vær forsigtig ved stammer med skader eller dødtd ved (tørt, ødtd træ).
Sav en fældekærv på ca. 1/3 af træets diameter ind i stammen. Sæt ∀st et vandret snit og derefter et snit oppefra på 45^ .
Sav sà på stammens modsatte side et vandret fældesnit. Dette snit skal sættes lidt højere (ca. 4 cm) end det vandrette snit på fældekærven.
Sav aldrig stammen igennem. Der skal forblive ca. 1/10 pa stammediameter. Hvis taeet begynder at falde for tidigt, trek straks saver ud af snittet ell er g'til sider.
Driv en kilé ind i det vandrette fældesnit for at vælte traæt.
Når tæet begynder at falde, vær opmaerksom på nedfaldende grene.

frakobl.apparatet
- vent til kædesaven står helt stille
- træk netstikket

Videregående vedligeholdelses- og rengøringsopgave end dem, der er beskrevet her, på kun udføres af producenten elle af firmær der er autoriseret af ham.

Sikkerhedsudstyr, der er fjernet til vedligeholdelse og rengring, skal altid anbringes korrekt igen og kontrolleres.

Anvend kun originale dele. Andre dele kan medfrole uforudsete skader og kvæstelser.

Vedligeholdelse

Baer arbejdshandsker for at undgå mulige kvæstelser.

For at sikre en langvarig og pålidelig brug af kæsesaven, skal følgende vedligeholdsopgaver udføres med jævnemellemrum.

Kontroller kædesaven med henblick på synlige fejl som

• Ios, udhægtet aller beskadiget savkæde
• Iøs fiksering
  slidte ellersbekadigede elementer

Kontroller kædesaven after hver brug med henblick på:

slid, især på kæde,sværd og kædehjul
- korrekt monterede afskærmninger og beskytteses-anordninger.

Nodvendige reparationer og vedligeholdsopgaver skal udfores inden brug af kædesaven.

Slibning af savkæden

Slibning af savkæder kræver fagkundskab. Lad savkæden efterslibes af et fagværksted.

Savkæden kan også sliding med vores kædeslibeapprat KSG 220 (artikel-Nr.: 302360) selbst schärfen.

Kun med en skarp og ren savkæde kan du arbejde godt og sikkert.

Udskiftning af savkæde og sværd

Savkæde og sværd er udsat for stærkt slid. Uskift savkæde og sværd straks nár den fejlfrie Funktion ikke længere kan garanteres.

Laeg kædesaven på en plan flade.
Fjern skærmen (10), ved at løsne monteringsskruen (11).
Drej kædespaenderingen (22) mod uret, for at Iøsne kæden lidd. 3
Tagsvaerdetmedsavkaedenaf.
Rens føringsslidsen omhyggeligt, nr kun savkæden er udskiftet.
Sørg ved montagen for at kædeleddene er korrekt placeret i føringslidsen og ved kædehjulet (13). 4
Drej kædespænderen (22) med uret, indtil savkæden er spændt stramt.
Monter afskarmningen (19) igen.
Spænd savkæden som vist i afsnit "Spænding af savkæden".

Kædehjul

Kædehjulets (13) belastning er særlig stort. Kontroller kædehjulets tænder jegnligt med henblick på slid eller beskadigelser.

Et slidt aller beskadiget kædehjul forkorter savkædens levetid og bør derfor straks udskiftes af kundeservice.

Kontrol af olieautomatik

Du kontROLLERer Funktionen på den automatiske kædesmøring ved at tænde for kædesaven og holde den med spidsen over et stykke karton eller papir på gulvet.

Berør ikke gulvet med kæden. Overhold en sikkerhedsafstand på 20 cm.

Viser der sig et tiltagende oliespor, arbejder oleiautomatikken fejlfrit

Der der intet oliespor til trods for en fuld oliebeholder

rensoliekanalen (14)ogden overste kedespændeboring(15).23
Hjælper det ikke,kontakt kundeservice.

Rengøring

Rengør kædesaven omhyggeligt after hver brug for at opretholde en fejlfri Funktion.

Rens huset med en blod børste ell er en tør klud.
Vand, oplosningsmidler aller polish må ikke anvendes.
Sørg for at luftslidserne for motorkøling er frie (fare for overophedning).
Afmonter afdækning,svaerd og kæde after længere brug (1-3 timer) ogrens dem med en børste.24
Væd stærk tilsmudsning, f. eks. med harpiks, læg kæden nogle timer i en beholder med kæderens. Skyl derefter kæden af med rent vand.
Fjern alle forureninger fra kædehjul og sværdfiksering med en børte.
Rengor oliekanalen med en ren klud.

Transport

Før haver transport skal netstikket tages ud.

Transporter saven kun med påsat kædeskærm.

Opbevaring

Opbevar ikke anvendte apparater på et短时间内, aflåst sted.uden for børns rækkevidde.
Vær opmærksom på folgende forlønge opbevaring for at forlauge savens levetid og sikre nem betjening:

Gennemfor en grundig rengoring.
Fjern olie fra olietanken Tip:

Nogle kædeolier danner aflejringer after længere tid. Derfor bør oliesystemet gennemskylles med kædesavrenser inden kæden gemmes for længere tid. Fydld oliebeholderen halvt med rengøringsmiddel (ca. 50 ml). Luk beholderen Tænd for kædesaven ut den sværd og kæde, indtil—here rengøringsmidlet er Iøbet ud af kædesavens olieåbning.

Læg kædesaven kort i et oliebad og vikl den derefter ind i oliepapir.

Inden hver afhjaelpning af fejl

frakobl.apparatet
- vent til kædesaven står helt stille
- træk netstikket

Efter hver afhjaelpning af fejl tag alt sikkerhedsudstyr i drift i gen og kontroller.

Fejl	Mulig ørsag	Afhjælpning
Kædesaven starter ikke after den er tændt.	kædebremse ingen strøm forlæringerledning beskadiget netstik, motor ellerkontakt defekt	løsn kædebremsen kontroller strømforsyningen, stikkåse og sikringer kontroller forlæringerledning, uddrift straks defekt kabel. kontrol eller reparation af motor ellerkontakt af en autoriseret elektriker,ller lad ham uddiskefte dem med originale reservedele
Kædesav arbejder med afbrydelser	ekstern løs forbindelse intern løs forbindelse tænd-sluk-knap defekt	kontakt kundeservice
Kædesav hakker, vibrerer eller saver ikke rigtigt	kæde sløv kæde slidt kædespænding kæde ikke rigtigt monteret (tænder viser i den forkerte retning)	efterslib�� uddrift kæden udskift kæden kontroller kædespænding genmonter kæden
Kædesav arbejder ikke med fuld ydelse	forlæringerledning for lang eller for lille diameter stikdåsen for langt fra hovedtilslutningen	anvend forlæringerledning med tilstrækkelig diameter anvend stikdåse der ligger næmere arbejdsområdet.
Savkæden bliver varm	ingen olie i tanken oliekanal tilstoppet kædespænding for hj kæde sløv	påfyld olie rens oliekanal indstil kædespænding efterslib�� uddrift kæden
ingen savkædesmøring	ingen olie i tanken oliekanal tilstoppet	påfyld olie rens oliekanal

Tekniske data

Type	KSL 2200/40
Motoreffekt P1	2200 W
Netspænding	230 V~
Netfrekvens	50 Hz
Tomgangsomdrejningstal n0	7600 min-1
Netsikring	16 A forsinket
Sværld年龄段	400 mm
Savkædehastighed	13,5 m/s
Olietankvolumen maks.	150 ml
Beskyttelsesklasse	II / 回
Kædebremsens bremsetid	0,1 sek.
Vægt	ca. 5,9 kg
mål't lydeffektniveau LWA	101 dB (A) (mål't i henhold til direktiv 2000/14/EF)
garanteret lydeffektniveau LWA	102 dB (A) (mål't i henhold til direktiv 2000/14/EF)
Lydtryksniveau LPA (mål't i henhold til direktiv 2000/14/EF)	80,74 dB (A)
Hånd-arm-vibration foran (iht. EN 1033/DIN 45675)	a_vhw = < 3,85 m/s2
Hånd-arm-vibration ba (iht. EN 1033/DIN 45675)	a_vhw = < 3,43 m/s2

Garanti

Vi henviser til vedlagte garantierklæring.

Beskrivelse af apparatet / Reservedele

Position	Bestillings-nr.	Betegnelse
1	362645	sværd
2	362992	savkæde
3	362603	kædebremse-udløsning
4	362604	forreste händgreb
5		startspærre
6		tænd-/slukknap
7		luftslidser motor
8		apparateledning med stik
9	362610	olietankdæksel
10	362605	låg
11		fikserskrue
12		kædespændering

Position	Bestillings-nr.	Betegnelse
13	362923	kædehjul
14		oliekanal
15		øverste kædespændeboring
16	362606	kloanslag
17		bageste händgreb
18	362921	kædeskærm
19	362602	sikkerhedsmærkat
20	362608	kulbørstesæt (uden afbildning)
21	362928	savkædeolie 100 ml
22		kædespænderen (uden afb.)
	400144	savkædeolie 1 l (uden afb.)

Sisälto

erfullstendig
ikke har transportskader

Informer straks forhandleren aller produsenten hvis det er noesom du vil klage på. Senere klager tas ikke til følge.

För igangsettingen mä du lese og ta hensyn til braksanvisningen.

Motorsagen er egnet til

Motorsagen må stelles nøye:

■ Kontroller om maskinen har eventuelle skader:

Motorsagen leveres ikke med sagkjedehefteolje.

Ved pafyllingen ma du passage pa at det ikke kommt smuss ned i oljetanken.

Skru pà oljetanklokket (9) igjen.

Ikke bruk en sag hvor

Ta hensyn til følgende:

Kontroller oljenivæt regelmessig i nivavinduet (17). Fyll på olje straks oljenivæt „MIN“ vises, sik at/DD sagkjedet går tørt.

Er sagkjedet strammet riktig?

Ta hensyn til punktene i avsnittet "Stramme sagkjected".

Er sagkjedet slipt riktig?

Hvordan unngå sagtilbakeslag?

• Ikke sett an med sverdspissen for kutting. 12
  Sag aldri med oversiden av sverdspissen. 13
• Sett alltid motorsagen an sö flatt som mulig. 15
  Begynn kuttingen kun nár sagkjedet er i gang.
• Slå aldri på maskinen mens sagkjedet er Åpent.
  Arbeid kun med korrekt slipt sagkjede.
  Arbeid aldri med slakt aller slitt sagkjede.
  Arbeid kun med sagkjede som er strammet riktig.
  Hold alltid motorsagen fast med begge hender.
  Bruk klofestet som spak. 16
  Arbeid aldri over skulderhoyde.
• Sag aldri flere kvister over hverandre. Ved avlastning må man passer på at ingen andre kvister berøres.
• Ved legging má man helst bruke sagbukk.
• Stikkutt fár kun foretas av opplært personal.

Lag et kutt nedenfra (en tredjedel av stammens tverrsnitt) og oppover.
Lag nok et kutt på det samme stedet ovenfra, sik at stammen deles.

Lag et kutt nedenfra (en tredjedel av stammens tverrsnitt) og oppover.
Lag et kutt ovenfra med avstand til det første, sik at stammen deles.

Kvisting 20

Lag et kutt nedenfra 15 cm fra stammen (en tredjedel av stammens tverrsnitt).
Lag nok et kutt ca. 8 cm utover ovenfra, sik at kvisten deles.
For a fjerne reststykket, kuttes kvisten tett på stammen nedenfra en tredjedel.
Lag det andre kuttet ovenfra, som fjerner reststykket.

Du kan også slime sagkjedet selv med vårt kjedeslideapparat KSG 220 (artikelnr.: 302360).

Vennligst ta hensyn til den vedlagte garantierkläeringen.

Beskrivelse av sagen / reservedelsliste

Pos.	Bestillingsnr.	Betegnelse
1	362645	Sverd
2	362992	Sagkjede
3	362603	Kjedebrems-utløser
4	362604	Håndtak foran
5		Tilkoplingsspere
6		Bryterspak
7		Ventilasjonsspalte motor
8		Sagledning med støpsel
9	362610	Oljetanklokk
10	362605	Forkledning
11		Festeskrue
12		Kjedestrammering

Pos.	Bestillingsnr.	Betegnelse
13	362923	Kjedehjul
14		Oljekanal
15		Øvre kjedestrammehull
16	362606	Klofeste
17		Bakre händtak
18	362921	Kjedebeskyttelse
19	362602	Sikkerhetsmerke
20	362608	Kullbørstesett (uten bilde)
21	362928	Sagkjedeolje 100 ml
22		Kjedestrammer (uten bilde)
	400144	Sagkjedeolje 1 l (uten bilde)

Inhoud

Sakerhetshänvisningar 145

-Elektrisk sakerhet 147

Montering 147

Sakerhetshänvisningar
