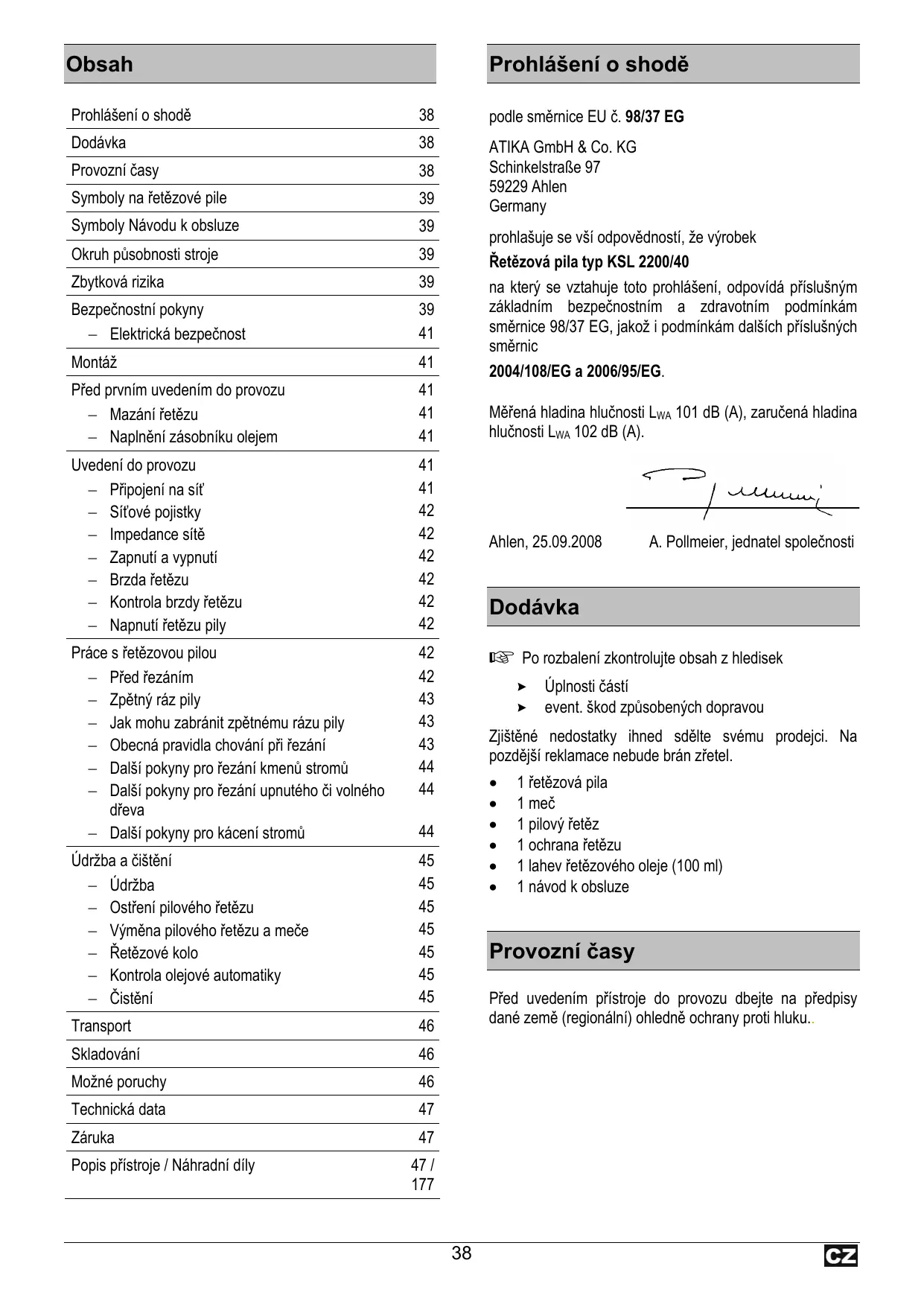

Prohlášeni o shodě 38

Dodávka 38

Provozní Časy 38

Symboly na retezové pile 39

Symboly Návodu k obsluze 39

Okruh pusobnosti stroje 39

Zbytková rizika 39

BezpečnostníPokyny 39

Elektrická bezpečnost 41

Montáž 41

Prid prvnim uvedenim do provozu 41

• Mazánířetězu 41
• Naplněni zásobníku olejem 41

Uvedení do provozu 41

• Pripojeni na sit' 41
• Sítové pojistky 42
  Impedance sítě 42
• Zapnuti a vypnuti 42
  -Brzda retezu 42
• Kontrola brzdy rétězu 42
• Napnuti retezu pily 42

Prace s retezovou pilou 42

• Pred rezanim 42
• Zpětný ráz pily 43
  Jak mohu zabraniit zpetnému razu pily 43
• Obecná pravidla chování priřezány 43
  Dalsipokyny pro frezani kmenu stromu 44
• Dal'si pouky pro ržaní upnutého Či volného d'reva 44
  Dal'siPokyny pro kacinisstromu 44

Udrzba a cisteni 45

• Udrzba 45
• Ostreni pilového rétézu 45
  Vymena piloveho retezua mece 45
• Retězové kolo 45
• Kontrola olejové automatiky 45
• Čistění 45

Transport 46
Skladování 46
Možné poruchy 46
Technická data 47
Záruka 47
Popis pristroje / Náhradní díly 47 / 177

Prohlášeni o shodě

podle smernice EU c. 98/37 EG

ATIKA GmbH & Co. KG

Schinkelstraße 97

59229 Ahlen

Germany

prohlasujesevsiodpovednosti,zevyrobek

Retězová pila typ KSL 2200/40

na ktery se vztahuje toto prohlaseni, odpovidá príslusným základnim bezpečnostním a zdravotnim podminkám směrnice 98/37 EG, jakoz i podminkám dalšich príslusnych směrnic

A. Pollmeier, Jednatel společnosti

Dodávka

Po rozbalení zkontrolujte obsah z hledisek

Uplosti casti
event. skod zpu sobenych dopravou

Zjišěné nedostaty ihned sdělte svému prodezji. Na pozdějí reklamace nebude brán zřetel.

1 retezová pila
1 meč
1 pilovy retez
1 ochrana 1etezu
1 lahev retezového oleje (100 ml)
1 námod k obsluze

Provozní Časy

Před uvedením prístroje do provozu dbeje na prědpísy dané země (regionálné) ohledné ochrany proti hluku..

Symboly na štežové pile

Před uvedením do provozu si prěctěte tento námov k obsluze a bezpečnostníPokyny a dodržujte je.

Před opravou, udržbou nebo Čistěním vždy vypněte motor a odpoje stroj od sítě.

Okamžitě vytáhněte zástrčku ze zásuvky,Pokud je prívodní vedení poškozené nebo protnute.

Noste ochrannou helmu a ochranu očí a sluchu.

Noste ochranné rukavice.

Chrahte prd destem. Chrahte prd vlhkosti.

Maximánlé délka rezu 400 mm

Symboly Návodu k obssluge

Δ!	Hrozíci nebezpeci nebo nebezpečná situace. Nerespektování těchto toknù mûze zpúsobit zraněni nebo věcné škody.
Φ	Duležitá upozorněné ke správnému zacháeni s pilou. Nedodrženi znaméná možnost poruch Či poškození pily.
飞	Pokyny pro uživatele. Tyto tokny vám pomohou optimálné vyuzít vsechny funkce.
	Montáž, obsluha a Údržba. Zde je popsánově co. Je třeba učinit.

Okruh púsobnosti stroje

Retezová pila je určená
- k'rezANJI kmenu stromu, větví, d'revěn'ych trámù, prken atd. a muže se používat pro rezání napřić i podél k vláknúm dreva.
- ke kácení stromú.
Retezová pila není urcená křezání stavebnichmaterialu a umělých hmot.
Retezová pila je vchodná pouze k soukromému používání v domácnosti a na zahrde.

Retezová pila není vhodná klesné práci (kacéná odvětvování v lese). Potřebná bezpečnost obsluhjúciho není kabelovým spojením zaručena.
Do teto kapitoly patri tež dodrženi vyrobcem prdepsanych Pokynu z hlediska udžby, pece a event.opraw ci cišěné stroje. Rovné dodrženi vsech bezpečnostnichPokynu.
■ Kaźde jiné použití stroje nespadá do okruhu púsobnosti Stroje a jestlíze pri takovém užiti vzniknou škody, veskerá rizika z nich plynouci jdou na vrub uživatele.

Zbytková rizika

I pri dodrženi vekerych prédpisù a bezpečnostnichPokynu nelze vyloučit díky konstrukci a určeni stroje jistá zbytková rizika.

Tato Ize minimalizovat pouze dokonalou znalosti a hlavně dodržovám vekšrých bezpečnostníchPokynu a dodržením všech bodů obsaženích v kapitole okruh púsobnosti stroje.

Pri vlastni praci ohleduplnost a opatrnost zmensu rizika zraneni nebo jinych skod.

Riziko zpětného rázu pri dotyku pevného prědmétuhromet meče.
■ Riziko zraněni prstù a rukou nastrojem (pilovým štežem).
Zraněni odmrstěnými cástmi obrobu.
Uraz elektrickym proudem.
- Ohrozeni el.proudem pri pouziti vadného el.prípoje.
Dotkutim se cásti stroje, které jsou pod napětím.
Poskození sluchu prí dlouhodobé práci bez ochrany uši.
Riziko požáru.

Dalí rizika nejsou vyloučena.

BezpečnostníPokyny

Dodržujte následujici pokyny, abyste chránili sebe aostatni préd moznám zraněním.

Tyto bezpečnostní国家标准 (Návod na obšluhu) uschovejte vždy společné s retězovou pilou.
Retězovou pilu mohou obsluhovat pouze osoby s dostatečnými zkušenostmi
Retězovou pilu dávejte nebo pújčujte pouze osobám, které jsou s ni obeznámemy a umí s ni zacházet. Vždy s ni predejte i Návod na obsluhu.
Opravy pristroje musi provadet vyrobce, popr. jim doporučená firma.

Prvnu zivatel

Kdo pracuje s'retězovou pilou poprve, musi projít praktickým zaucením ohledné používání re'tězové pily a

osobnich ochrannych pomucek od zkuşené osoby. Začatečnici by meli nejdřive cvičit šežání kulatiny na koze na šežání dřiví nebo na stojanu.

Budte pozorni. Davejte pozr na to, co delate. Pristupujte k praci odpovednne. Nepouzivejte pristroj, kdyz jste unaveni nebo kdyz jste pod vivem drog, alkoholu nebo leku. Okamzik nepozornosti pri pouziti pristroje muze mit za nasledky vazna zraneni.
- Pred uvedeni do provozu se rădné se strojemseznamte prostřednictvim námodu.
Nepoužívejte prístroj pro učely, pro které není určen (viz okruh púsobnosti stroje).
Neužívejte príráci nenormální poluhu těla. Stújtte na bezpečné podlaze, tak, abyste vždý urdželi rovnováhu.
Noste vhdný pracoví oděv:

• neužívejte široké oděvy, tělesné ozdoby, které by mohly být pohyblívymi Častmi stroje zachyceny.
  protismyková obuv je duležitá (bezpečnostní obuv)
• mate-li delší vlasy užívejte sit'ku na vlasy

Užívejte prostředky osobní ochrany:

sluchatka
- ochranné bryle nebo ochranou masku na obličej
- rukavice
- prověrenou ochrannou helmu v situacích, kde se musí počítat se zraněním (například pri kácení nebo odvetování stromů).

Doporucjeme nositchraniene nohou.
Dbejte na pořádek na pracovišti. Nepořádek je"Justou z prícin urazú.
Dbejte na pracovni prostředí a和他的 vliv na práci:

• Retězovou pilu chrǎnte prěd destěm.
  Nepoužívejte štežovou pilu ve vlhkém nebo v mokrém prostředí.
• Pří špatné počásí (dést, sníh, led, vitr) práci odložte - je zvýsené riziko urazu.
  Zajistete dobré osvětlení.
  Nepoužívejte štěžovou pilu v blízkosti hořlavych tekutin nebo plynú.

Stroj nenechávejte bez dozoru.

• Pri prestavkách v przycki odkládejte šretězovou pilu tak, aby nikdo nebyl ohrožen. Zajistěte šretězovou pilu prěd nepovolámniem pristupem.
  Osoby mladši 18 let nesměji pilu obsluhovat.
  Při práci nepripusté, aby v blízkosti byly jiné osobypouze obsluha stroje. Zamezte jiným osobám, zejměna dětem, aby se dotýkali stroje nebo kabelu. Děti do blízkosti stroje nesmí mit pristup.
  Uživotel je zodpovedný za nehody nebo rizika, která vznikaji vúči jinám osobám nebo jejich majetku.
• Obsluhujíci je v pracovné oblasti zodpovedný vúči třétím osobám.
  Zabrański pristupudétí.
• Chrahte se préd urazem elektrickým proudem. Zabrahte dotyku casti tela s uzemněnymi díly (např. trubky, tělesa topení, sporák, chladnička atd.).
  Nepoužívejte popraskané pilové štežy, nebo takové, které změnily svoji formu.

Používejte pouze dobre naostřné pilové šretězy, protoze tupé šretězy nejen zvyšují riziko zpětného rázu ale také zatažuju motor.
S rězáním začínejte až tehdy, když rětězová pila dosáhla plné otáčky.
Pri zapinani se musi retezova pila bezpecné zapr it a pevné drzet. Retez a mec musi byt volne.
Nepretezujte pristroj! Nejlepe a bezpecné se pracuje v uvedenem vykonovém rozsahu.
■ Prístroj provozujte jen s kompletním a správně namontovaným bezpečnostním zařizením, na stroji neupravujte nic, co by mohlo ohrozit bezpečnost.
Neprvádejte na stroji, ani na jeho Častech Žádné změny.
Na stroj nestříkejte vodu. (Zdrojem rizika je elektrický proud).
Uchovávejte vás prístroj v bezpeci. Nepouživaný prístroj uložte doSuchého, uzavřeného a pro děti nepřistupného prostoru.
Stroj vypněte a vytáhněte zásuvku ze sítě pri:

• kontaktu piloveho štežu se zemí, s kameny, s hrebíky nebo jinými cizimi tělesy. okamžitě zkontrolujte šteža meč.
• opravách
• udrzbe a cisteni
• odtsraneni poruch
• protnutém prípojném vedení.
• kontrole prípojného vedení, zda není Zamotané nebo poškozené.
  dopravě
• napinani retezu.
• yéměneřetézu.
  opusteni pristroje (ipri krktkem preruoseni).

Starejte se pečlivě o svoji šretězovou pilu:

• Udržujte nastroje ostré a Čisté, aby se dalo pracovat lépe a bezpečnéji.
  Dodržujte predpisy pro udrzbu aPokyny k mazánia a vyměne nastrojú.
  Udrzujte drzadla sucha a nepotrinsna pryskyrici, olejem a mazacim tukem.

• Kontrolujte stroj na event. poškození:

• Pred dalśim použiváním stroje se musí ochranná zařizení nebo lehce poskozené dily pečlive zkontrolovat, jestli je jejich funkce správná a odpovídá určenému účelu.
  Zkontrolujte zda vsechny pohyblivé casti jsou funkcní, nelepi, nedrhnou a nejsou poškozené. Zkontrolujte jeich správné namontování. Tyto casti musí splñovat bezvadného provozu a tím bezpečný chod stroje.

• Poškozené Časti musí být odborně vyměněny nebo opraveny ve specializovaném servisu (není-li uvedeno jinak).
• Poškozené nebo nečitelné bezpečnostní stítky je nutné vyměnit.

! Elektrická bezpečnost

Provedení prípojného kabelu je podle IEC 60 245 (H 07 RN-F) s pričnám prùměrem nejménye

1,5 mm do délyk kabelu 25 m
2,5 mm do délyk kabelu prés 25 m

Dlouhé a tenké privodni kabely zpúsobují ubytek napěti. Motor již nedosahuje svého maximániho vykonu, funkce zařizení se snizuje.
Zástrécky a spojovaci boxy na prípojnych vedenich musi byt z gummy, měkkého PVC nebo jinych termoplastickych materiały se stejnymi Mechanickymi vlastnostmi nebo musi byt tímto materialem povlakované.
Zastricky pripojneho vedeni musi byt chrane ne protistrikajici vode.
PriPokladani privodniho kabelu dbeje na to,aby neprekazel, nemačkal se nebo se nezlomil, a aby se konektor nenamočil.
Nepoužívejte kabel k jiným učelúm než je stanoveno. Kabel chrănte prěd horkem,olejem a ostrými hranami. Netahejte za kabel pri vytahování zástrécky ze zásuvky.
Př používáni kabelového bubnu kabel zcela odmotejte.
- Pravidelné kontrolujte privodní kabel a event. poškození jej vyměněte.
Nepoužívejte vadná prípojná vedení.
- Pri préci ve volném prostoru používejte pouze k tomu určený a označený kabel.
■ Nikdy nepoužívejte provizorní el. pripojení.
Ochranné prvky nikdy nepremost'ujte nebo nevyrazujte z provozu.
■ Prístroj se pripojí na sít' prěs proudový chranič (30mA).

Elektrická zapojení nebo opravy el. Časti svěřte vždy koncesované firmě nebo našemu obchodnímu zastoupení. Dbejte na místné bezpečnostné prědpísy a opatřeni.
Opravy ostatníchasti stroje svěřte bud výropci nebo jeho obchodnímu zastoupení.
Používejte pouze originál náhradní díly. Při použítī jiních než originálch současti vzníka nebezpeci urazu, poskození stroje a věcné škody. V těchto prípadech se rúší veškerá zodpovědnost vyrobce.

Montáž

Retezovou pilu pripoje k siti až po upné montázi.
Nebezpeci poraněni!
Pri montáži noste ochranné rukavice.
Položteřětzovou pilu na rovnou plochu.
Uvolnémí umevnovacího šroubu (11) sejměte zakrytováni (10).
Založte pilovy Žetě do obězné vodici dražky meče. Dbejte na správný směr chodu Članků Žetězu. 2
Nasad'te mec. 3 Pri montaži davejte pozor, zda sedi clanky retezu správně ve vodici dražce a na retězovém kole (13). Retěz pily se rá spatné položit kolem retězového kola?

Otačejte napínačem Řetěz (22) proti smyslu hodinovych ručícek, dokud se pilový Šeržedá lehce položit kolem Šeržového kola. Otačejte potom napínačem Šeržeu (22) ve smyslu pohybu hodinovych ručícek, dokud nebude pilový Šerže pevně napnutý.

Opět připevněte zakrytování (10).
NapneTe pilovy retez podle popisu v odstavci „Napnuti piloveho retezu". Opet pripevnete zakrytovani (10) a napneTe pilovy retez podle popisu v odstavci „Napnuti piloveho retezu".

Préd prvním uvedením do provozu

Mazání retézu

Retezová pila se dodáva bez oleje na pilovém retězu. Použiti bez oleje na pilovém retězu vede k poškození piloveho retězu.

Zivotnost a rezací vykon štežu závisí na optimálím mazání. Během provozu je štežová pila automaticky mazaná prěs olejový kanálek.

Naplněni zásobníku olejem: 5

Položte štežovou pilu na vchodnou podložku.
Odrsoubjte uzavér zásobníku oleje (9).
Doplhte zásobnik oleje biologicky odbouratelnym olejem na pilové rětežy (asi 100 ml). Hladnu oleje mžete vidět v pruhledovém okénku (17). Pro snadné doplnochymi používejte trychtyř.
Při plnéni dbejte, aby se do zásobníku oleje nedostala zhádná nečistota.
Opět zašroubujte uzáver zásobnínu oleje.

Pri prvnim plneni nebo po naplneni zcela vyprazdnene nadrze na olej stisknete "Primer" asi 10x, aby se olej nacerpal okruhu.
Nikdy nepoužívejte recyklovaný olej nebo starý olej.
Pri použiti oleje, který není pro pilové šretězy povolen,
zanimá záruka.

Uvedeni do provozu

(1) Prípojení na sít'

Na typovém štítku stroje je uvedeno napěti. Toto srovnejte s Vašim zdrojem a pak mužete stroj pripojit do odpopvidajícă dle predpisù uzemnézásvky.
① Použijte ochrannou zásuvku,napěti 230 V s jištěním chybného proudu (FI spínač 30 mA).
Použijte prodlužováci kabel dostatečného průřezu.

Zapnutí a vypnutí

se neda vypinač zapnout a vypnout;
- rětez a brzda motoru rádné nefunguje.

Poskozené spinače se museji dát k opravě nebo výměné do servisu.

Pri zapinani se musi rétězová pila bezpečné zaprít a pevně držet. Retěz a mec musí být volné.

Zapnutí

Stisknéte a pevně držte pojistku zapnutí (5). Potom stisknéte hlavní vypínač (6). Opět uvolnéte pojistku zapnutí.

Vypnuti

Pustte hlavní vypínač.

Brzdařetézu

Brzda retezu je ochranny mechanismus, ktery se aktivujepri zpétné razu retezové pily pomoci prédni ochranyrukou nebo po uvolně hlavního vypínače. Pilový retez se okamžitě zastáv ( < 0,1 sek.).

Kontrola brzdy Řetězu

Cas od casu zkontrolujte funkci brzdy retezu.

Nastavte aktivací brzdy šetězu (3) do pozice 2 a zapněte šetězovou pilu.
Pozice 2 = brzdařetězu je aktivní pilovýřetěz se nerozběhne
Nastavte aktivací brzdy štezu (3) do pozice 1 a zapněte štežovou pilu. 3
Pozice 1 = brzdařetězu je volná pilovýřetěz se rozběhne

Napnutí pilového šretězu

Napnuti pilového štežu kontrolujte pred:

zaćátem práce;
po prvnich rezech;
během šežání pravidelné kaźdych 10 minut.
Pouze pri spravne naputem retezu a dostatecnem mazani muzete ovlivnit zivotnost.

Dbejte prosím na tyto body:

novy pilovy rétéz se musí napínat Častěji, až se natáhne;

pri zahrivani retezu na provozni teplotu se tento produzije a musi se dodatecné napinat;
Po ukončeni Žežaní pilový Žetěz opět uvolněte, protoze pri ochlazováni by byl jinak vystaven velkému napěti.
Když se štež třepe nebo vyskajuje z vedení, tak jej okamžitě dotáhněte.

Napnuti pilového štežu:

1. Položte štezovou pilu motorem dolù na rovnou plochu.
2. Uvolněte upevnováci srouby (11) o 1 - 2 otáčky protí smyslu hodinovych ručíček.
3. Otáčejte štežovým napínacím kroužkem (12) postupné ve smyslu hodinovych ručicek, až se dosáhne správného napěti štežu. Rastrovány brání uvolnéni napěti štežu.

(1) Upevnováci sroub (11) se otáčí také, prípadné se musí během napínání zase uvolinit.

1. Pilový Žetěz je správně napnutý, když se muže ve středu mečec zdvihnout asi o 3-4 mm. 10
2. Otáčejte štěžovém napínacím kroužkem (12) proti smyslu hodinovych ručíček,Pokud je štěž prilíš silné napnuty.
3. Upevnovaci sroubrucne opet pevnutahnete.
4. Zkontrolujte, zda sedi clanky rětězu správně ve vodici dražce meče.

Práce s štežovou pilou

Před'rezáním

Před uvedením do provozu a během šezání pravidelné provádejte následujíci kontroly:

Je pilovy štež namontován kompletné a podle prédpisu?
Je rětežová pila v dobrém a bezpečné m stavu?
Je zásobnik oleje naplěn?

Pravidelné kontrolujte hladinu oleje v pruhledovém okénku (17). Jakmile dosáhne hladina oleje značku „MIN“, tak olej okamžitě doplěte, aby pila nebežela nasucho.

Je pilovyřetěz správně napnutý?
Dodržujte body v odstavci „Napnuti pilového štežu".
Je pilovy'retës správné naostrefeny?
Pouze s ostrém rétězem mûžete správně a bezpečné pracovat.
Je brzda rětezu volná a pracuje správně?
Aktivator brzdy retězu (3) musí být v pozici 1. Dodržujte body v odstavci „Kontrola brzdy pilového retězu".
Je drzadlo Čisté a suché - bez oleje a bez pryskyřice?
Je pracovište bez rizika zakopnutí?
Nosité potbrebné ochranné pomücky?
Přecetli jste si a pochopili jste všechnyPokyny?
Je sít'ová zástrčka a prodlužovaci kabel v dobrém stavu?

nepoužívejte poškozená vedení

Je prodlužovaci kabel správně položený? 14

Spojte zástrčku prístroje s prodlužovacím kabelem. Vytvorte pak s prodlužovacím kabelem těsnou smyčku a topo prostrće zajišťovacím Žebrem. Pak zavěstě smyčku do háku. Spojení zástrček je nyní zajišťeno proti samovlnému uvolnéni.

Během práce dbejte, aby byl prodlužovaci kabel vždy veden dozadu od štežové pily, mimo oblast piloveho štežu a šezaného materílu.

Zpětný ráz pily

Co se Rozumi pod pojmem zpětny ráz pily? Zpětny ráz pily je náhlý ãder bežiciřežové pily směrem nahoru a zpátky ve směru k obsluhujícímu.

Vzníká tehdy, když

• se hrot meče dotkne rezaného materialu (neúmyslně) nebo jiného pevného prédmetu;
  se vzprici pilovy retez.

Retězová pila reaguje nekontrolovatelně a Často způsobuje obsluze těžká poraněné.

K bočním Žežum, šikmým a podělným Žežum pristupujte s velkou opatrností, protoze se zde nenasazuje doraz (16).

Jak mohu zabránit zpětnému rázupypile?

Nikdy nenasazujte do rezu spičku meče. 12
Nikdy nerezte horni hranou mece. 13
- Retězovou pilu nasazujte maximálné naplocho. 15
- Rez zaćnejte pouze s běžićim pilovym štežem.
Nikdy stroj nezapínejte spilovým šetězem zasazeným v Žezu.
- Pracujte pouze socrym nebo se spravnene naostrenym pilovym retezem.
Nikdy nepracujte suvolnénym nebo plandavym pilovym retetzem.
- Pracujte pouze se správně naputým pilovým šretězem.
Vždy držte rětězovou pilu pevně oběma rukama.
Doraz používejte jako páku. 16
Nikdy nepracujte v'yse ne'z jsou ramena.
Nikdy neproževejte vice větví najednou. Pri uvolnéni dávejte pozor, abyste se nedotkli jiné větve.
- Pri zkracovani pouzivejte pokud mozno kozu na rezani dřivi.
- Zapichovací rezy mûze provadét pouze vyskolený personal.

Obecná pravidla chování priřezání

• Nepracujte na sněhu, na ledu nebo na Čerstve oloupaném dřevu - je tam riziko uklouznuti.
• Nepracujte ve špatnych světelnych podminkách (např. v mlze, v dešti, za chumelenice nebo za soumruku). V oblasti padání již nemůžete Rozpoznat podrobnosti - riziko Úrazu.
  Zajistete bezpechné a uklizené pracoviste.

Vyhýbejte se abnormálnímu držení těla. V kaźdém okamžiku udržujte rovnováhu. Nepracujte s predkloněnou horní Častí těla.
Retezovou pilu provozujte pouze v bezpecném postavení. Pilu držte trochu vlevo od vlastniho těla.
Nepoužívejte štežovou pilu ke zdvihání nebo prěsunováni dřeva.
Dávejte pozor, aby bylo dřevo bez cizích těles (kameny, hřebíky, atd.).
Retezovou pilu drzte vždy pevně oběma rukama, levou rukou za prědní držadlo (4) a pravou rukou za zadné držadlo (17). Nikdy něřězte jegnou rukou. 14
Zajistete,aby se drevo beshemrezaninemohlo otacet.
Nastipnute drevo rezte opatrnne. Hrozinebezpeci urazu utrzenymi kousky dreva.
Nechte retezovou pilu préd kontaktem se drevem nejdřive rozběhnout.
- Rezte pouze se spodni hranou rezacinho utroj. Rezani s horni hranou vytvarizpětny raz.
Retezovou pilu nasazujte co mozná naplocho. 16
Pro upevnéřetezové pily na drevo používejte doraz (16). Během šrezání používejte ozubený doraz jako páku.
Přežáni silnéjsích větví nebo kmenú nasadte ozubený doraz (16) do hlubšího bodu. Pro prěsazení uvolněte ozubený doraz ze dřeva a opět jej usad'te hlouběji. Přitom neuvolnujte pilu zřezu.
- Nechte štežovou pilu pracovat vytvárením lehkého tlaku na páku prěs ozubený doraz. Pri šezání netlačte silou.
Nikdy nepracujte:

• s nataženýma rukama;
• na obtízně pristupných mistruch;
• na zebriku, na pracovnim leseni nebo stojice na stromě.

Nikdy retezovou pilou nerezte vse nez mate ramena.
Nepřetěžujte Řežovou pilu. Nejlepsího Žezu dosáhnete,Pokud rychlost Žezu neklesne.
Na konci rezu budte opatrní. Jakmile pila vystoupí z d'reva,změni se tihová sila. Vzníká riziko urazu pro nohy a pro chodidla.
Retezovou pilu vyjimejte z rezu pouze s bezicim retezem.
■ Nikdy se běžíci pilou nedotýkejte drátěnych plotú nebo země.
■ Provádǐte-li vice šežu, vypínejte mezi nimi šežovou pilu.
Vzpriči-li se pilovýřetěz v dřeve, okamžitě prístroj vypněte a vytáhněte sítovou zástrčku. Pro opětné uvolnémeče použijte klin.
Bēhem rezání délejte prestávky, aby se mohl elektromotor ochladit.

DalsíPokyny prorezánikmenu stromu

■ Nikdy nepokládejte šržaný kmen na zem. Kmen podložte tak, aby se šrž nezavíral a nezablokóval pilový šrětz. Používejte bezpečnou podložku (např. kozu na

rezání d'reva). Zabrahte dotyku spičky meče nebo piloveho retězu s pudou.

Kratski kmeny prd rezanim vyrovnejte a pevné je zajistete.
Vyhněte se šežáni tenkych dřevin a šeziva. Řetězová pila není pro touto práci vchodná.
- Podělné šržy provadějte se zvlástné opatrností, protoze se nepoužíva ozubený doraz. Zpětnému razu pily zabránité jejím vedením v plochém uhlu.
Při práci stújte skloněný, vždy vyše nebo bočné od kmenu, popr. od ležićho rezaného materialu. Davejte pozor na kmeny, které se odkutáleji.

Dalsí pokyny pro šrezání upnutého či volného dřeva

Pokud se odřezávaji věte, kmeny nebo děvo pod napětím, tak se musí dávat maximálné pozor. Žezáný materialůže reagovat zcela nekontrolovatelné a muže zpúsobit těžká poraněné nebo úmrtí.

Takové práce by měli provádet pouze vyškolení odbornici.

Při vsech pracích začněte vždy nejdříve na miste s tlakem ① s uvolnovacím šrezem aPokračujte oddělovacím šrezem ② -jinak se můžě šretězová pila zaseknout a uděřit zpětným rázem.

Drevo naputé na horní straně 17

1 Začněte šrezm zespodu (do jedem třetiny průměru kmene) nahoru.
Poté nasad'te shora na stejném mistě druhý'rez, který kmen odděli.

Drevo naputé na dolni strané 18

1 Začněte šezem shora (do jeder třetiny průměru kmene) dolu.
Poté nasadte zdola na stejném miste druhý rez, ktery kmen odděli.

Silné kmeny a velká napěti 19

1 Začněte štežem zespodu (do jedem třetiny průměru kmene) nahoru.
Poté nasadte shora stranou od prvního rezu druhý rez, který kmen odděli.

Odvětvováni 20

1 Nasadte 15 cm od kmene zdola rez (tretinu prumerukmene)..
Poté nasadte shora asi 8 cm dale ven druhy rez, ktery větev odděli.
K odstranéní zbytku nažiněte větev těsně u kmenu zespodu do jederťétriny.
4 Shora provedte druhy rez, kterym se zbytek odstrani.

Dalsí pokyny pro kácení stromû

Vždy noste prilbu na ochranu proti padajićm větvím.

Dávejte pozor na délku meče. Smí se káct pouze ty stromy, jejichž prüměr kmene je mensí než je délka meče.
- Před kácení zajistěte pracověstě. Dbejte na to, aby se v oblasti kácení nenacházely zhadné osoby ani zviřata (minímálí vzdálenost 2 delky stromů).
Zajistete,aby bya pracovni oblast kolem kmene bez rizika zakopnuti a abyste meli volnou unikovou cestu. 21
Zajistetebezpecny stav.
Tip:
Před kácení stromu stanovte směr pádu. Pritom berte ohled na těžiste koruny stromu, sousední stromy, směr svahu, zdravotné stav stromu a směr větru. Na těto straně se provede zářez.

Kácení stromu: 22

Vycistete pracoviste kolem kmene od rušivych větví, chrastí a prěkážek.
Patu kmene dūkladne očistěte - písek, kameny a jiná cizí tělesa pilovýřetěz ztupí.
Berte ohled na zdravotni stav stromu - budte opatrniu poskozenych kmenu nebo u mrtveho d'reva (suché, prachnivé nebo odumrele drevo).
Naízněte zářez asi do 1/3 prüměru kmene do paty. Nejdříve provedte vodorovné šez a jako druhý pak šez shora pod uhlem asi 45^ .
Na protejsi strane kmeny nyni provedte vodorovny zarez. Tento rez by mel byt trochu vyse (asi 4 cm) proti vodorovnemu rezu u klinu.
V Žádném prípadě kmen neprořežávejte uplně. Musí zústat stát asi 1/10 prüměru kmene. Začne-li strom prédcasné padat, okamžitě vytáhněte štežovou pilu z šezu a ustupte zpátky nebo stranou.
Do vodorovného zářezu zarazte klin, který strom povalí.
Když strom začne padat, dávejte pozor na padajíci větve nebo odnože.

Udržba ačištěné

Pred kazdou udrzbou a cistenim

-vypnete pilu
- vyčkejte do zastavení šretězové pily
- vytáhněte zástrčku ze zásuvky

Dalé práce spojené s udžbou a Čišěním, ktere nejsou v tétó kapitole popsány, smí provádet Jen vyrobce nebo jím jmenované firmy.

Bezpečnostní zařizení, která byla odstraněna během udržby nebo Čišěné se musí bezpodminéčné opět pripevnit a zkontrolovat.

Používejte Jen originálni díly. Jíné díly by mohly věst k nepředvídáným škodám a poraněním.

Udrzba

Na ochranu proti zranění doste rukavice.

Aby se zarucilo dlouhodobé a spolehlivé používání retězové pily, provádejte pravidelné údržbu.

Zkontrolujte retezovou pilu, zda nemá viditelné závady, jako je:

• uvolněny, vyvešený nebo poškozený pilový štež;
  volne spoje;
• opotrebované nebo poškozené součastky.

Zkontrolujte retezovou pilu po každém použiti

• zda není opotřebovaná, zejměna štež, meč a štežové kolečko;
• zda má správně namontované a kompletní zakrytování nebo ochranná zařizení.

Potrebné opravy nebo udrzba se musi provadet préd použitim retezové pily.

Ostrene pilového retézu

Pro naostreni pilového štežu jsou potbrené určité odborné znalosti. Nechte si pilový štež nabrousit v odborném obchodě.

Müzete si však pilový štež také sami naostřit nasim
pristrojem na broušeni štežu KSG 220 (cis. výr.: 302360).

Pouze sostrym a cistym pilovym retezem muzete bezpecné a spravné pracovat.

Výměna pilového štežu a meče

Pilovy 'rétēz a meč jsou vystavené velkému opotbrebeni. Neni-li bezvadná funkce zarucena, okamžitě vyměnte pilovy 'rétēz a meč.

Položte štežovou pilu na rovnou plochu.
Uvolněinem upevnovacího šroubu (11) sejměte zakrytováni (10).
Otočte napínač štežu (22) proti smyslu hodinovych ručícek, aby se štežtrochu uvolnil. 3
Sejměte mečsřetězem.
Dukladne vycistete vodicí dražku,Pokud se méní pouze pilovýřetěz.
Při montáži dávejte pozor, zda sedí (£lanky šrámne ve vodici dražce a na šrětězovém kole (13).
Otáčejte potom napínačem šretězu (22) ve smyslu pohybu hodinovych ručićek, dokud nebude pilový šretěz pevně napnutý.
Opět připevněte zakrytváni (10).
Napněte pilový štež podle popisu v odstavci „Napnutí piloveho štežu". Opét pripevněte zakrytováni (10) a napněte pilový štež podle popisu v odstavci „Napnutí piloveho štežu".

Retězové kolo

Namáhání ŧtežového kola (13) je zvlástě velíké. Pravidelné kontrolujte opotřebení nebo poskození zubů ŧtežového kola.

Opotrebené nebo poškozené štežové kolo zkracuje zivotnost piloveho štežu a mělo by se proto bez prodlení vyměnit v zákaznickém servisu.

Kontrola olejové automatiky

Funkci automatického mazání zkontrolujete tak, zeřetězovou pilu zapnete a podržîte ji špičkou ve směru ke kartonu nebo ke kousku papíru na zemi.

Nedotýkejte se štezem pudy. Dodržujte bezpečnostní vzdálenost 20 cm.

Pokud se pri zkousce tvorí rostouci olejová stopa, tak automatické olejováni pracuje správně.

Pokud se i při plném zásobníku oleje neukáže olejová stopa, tak:

vycistete olejovy kanalek (14) a horni otvor napinaku retezu (15). 23
Pokud to nepomüze, obrte se prosím na zákaznický servis.

Čistěné

Po kaźdem použití rětězovou pilu pečlivě vycistěte, aby zústala zachována její správná funkce.

Téleso očistěte měkkým kartáčkem nebo suchým hadříkem.
Nesmi se používat voda, Rozpoustědla ani lešić pripravky.
Dbejte, aby větrací zářezy chlazení motoru zústaly volné (riziko prěhráťi).
Po delsí době používání (1 - 3 hodiny) demontujte zakrytování, meč a šretěz a vyčistěte je kartáčkem. 24
Je-li silne znečistěn nebo zanesen pryskyřić, tak jej položte na několik hodin do nádoby s priřavkem na Čistěnéřežtu. Nakonec pak opláchněte Čistou vodou.
Retezové kolečko a uchyt meče očistěte kartáčkem od všech nánosú.
Vycistete olejovy kanalek cistym hadrikem.

Transport

Před kazdou zmenou mista stroje je třeba jej odpojit od sítě.

Pilu prepravujte pouze s nasazenou ochranou rétězu.

Skladováni

Nepouživanou pilu skladujte v s uchém a uzavřeném mistrě ne v dosahu děti.
■ Před delšim skladovámím dbeje následných bodůk prodlouženiŽivotnosti stroje a snadnému ovládání:

Proved'te dukladnou očistu stroje.
Vypustte olej ze zasobniku.

Tip:

Nekteré štežové oleje mají po určité došklon k tvořeni nánosů. Proto by se měl olejový systém prěd dlouhodobějsím skladovámím propláchnout Čisticím prostředkem na štežové pily. Naplěte Čisticí prostředek až asi do poloviny (asi 50 ml) olejového zásobníku. Zásobník uzavěte. Zapěte štežovou pilu bez namontovaného meče a štežu na tak dlouho, až vsechen Čisticí prostředek vyteče z otvoru pro olej.

Krátce pak položte pilovýřetěz do olejové lázně a pak jej zabalte do olejového papíru.

Możné poruchy

Před kazdým odstražovám poruchy

-vypnete pilu
- včěkejte do zastavení rětězové pily n
- vytáhněte zástrčku ze zásuvky

Po kaźdem odstraněni poruchy opět uvedte do provozu všechna bezpečnostné zařizení a zkontrolujte je.

Porucha	Možná príčina	Odstraněné
Po zapnutí se štežová pila nerozběhne	brzda štežu nemá proudly poškozený prodlužovací kabel sítová zástrčka, motor nebo spínač vadné	Uvolněte brzdu štežu Zkontrolujte prívod proudu, zástrčku, pojistky. Zkontrolujte prodlužovací kabel, vadné kabel okamžitě vyměnte. Motor nebo vypínač nechat od koncesovaného servisu zkontrolovat a event.vyměnit
Retěžová pila pracuje prěrušovaně	externí uvolněné kontakt interní uvolněné kontakt hlavní vypínač je vadné	obratte se prosím na servisní službu
Retěžová pila škube, vibruje nebo špatné šteze	tupy štež opotřebovaný štež napnutí štežu štež není správně namontovaný (zuby ukazuju ve špatné směru)	Nechte štež nabrousit nebo vyměnit. Štež vyměnte. Zkontrolujte a nastavte napěti štežu. Štež znovu namontujte.
Retěžová pila nepracuje v plnám výkonem	produłžovací kabel je príliš dlouhý nebo má príliš malý průž zásuvka je príliš daleko od hlavní prípojky	Použijte prodlužovací kabel s dostatečnám průžem. Použijte zásuvku, která je blíze k pracoviští.
Pilový štež se zahrivá	v zásobníku není olej ucpaný olejový kanálek napnutí štežu je príliš velíké tupy štež	Doplinit olej. Vycistěte olejový kanálek. Nastavte napěti štežu. Nechte štež nabrousit nebo vyměnit.
Nefunguje mazání pilového štežu	v zásobníku není olej ucpaný olejový kanálek	Doplinit olej. Vycistěte olejový kanálek.

Technická data

Typ	KSL 2200/40
Výkon motoru P1	2200 W
Sí'tové napěti	230 V~
Frekvence	50 Hz
Typové označeni n0	7600 min-1
Sí'tové pojistky	16 A pomalé
Délka meče	400 mm
Rychlost pilového ŧtězu	13,5 m/s
Objem olejového zásobníku max.	150 ml
Třida ochrany	II / ☑
Doba zabrzděné ŧtězové brzdy	0,1 sek.
Hmotnost	ca. 5,9 kg
měřená hladina hlučnosti LWA	101 dB (A) (měřeno podle směrnice 2000/14/EG)
zaručená hladina hlučnosti LWA	102 dB (A) (měřeno podle směrnice 2000/14/EG)
Hladina hluku LPA (měřeno podle směrnice 2000/14/EG)	80,74 dB (A)
Vibrace ruky a paže vpředu podle EN 1033/DIN 45675 -	a_vhw = < 3,85 m/s²
Vibrace ruky a paže vzadu podle EN 1033/DIN 45675-	a_vhw = < 3,43 m/s²

Záruka

Prosime, prěctěte si a respektujte přiložné záručné prohlášné a jeho podmíky.

Popis prístroje / Náhradní díly

Položka	Objednaci císló	Označení
1	362645	Meč
2	362992	Pilový štež
3	362603	Aktivátor brzdy štežu
4	362604	Předné rukojeť
5		Pojistka zapnutí
6		Hlavné vypínač
7		Větrací Žebra motoru
8		Přístrojiné vedení se zástrčkou
9	362610	Uzávěr olejového zásobníku
10	362605	Zakrytování
11		Upevnováci šroub
12		Napínací kroužek štežu

Položka	ObjednaciCIDslo	Označení
13	362923	Retězové kolo
14		Olejový kanálek
15		Horní otvor napínáku retězù
16	362606	Ozubený doraz
17		Zadné rukojeť
18	362921	Ochrana retězù
19	362602	Bezpečnostní nálepka
20	362608	Sada uhlíkovych kartáčků (bezobrázkù)
21	362928	Olej pro retězovou pilu 100 ml
22		Napínačem retězù (bez obrázkù)
	400144	Olej pro retězovou pilu 1 l

Indhold

EG-Overensstemmelseserklaering 48

Leveringsomfang 48

Driftstider 48

Symboler pa kedesaven 49

Použitie podla predpisov 155

Zvyškové riziká 155

BezpečnostnéPokyny 155

• elektrická bezpečnost 156

Montáž 157

Pred prvym uvedenim do prevadzky 157

zodpovedá smernici 98/37 ES

ATIKA GmbH & Co. KG

Schinkelstraße 97

59229 Ahlen - Germany

Ret'azová pila typ KSL 2200/40

Po vybaleni skontrolujte obsah kartona na

kompletnost
příp. poskodenia dopravou

1 ret'azová pila
1 Jazyk
1 Pilová re'taz
1 ochrana ret'aze
1 f'asa re'tazového oleja (100ml)
1 návod na obsluhu

Prevádkové Časy

Symboly námodu na obsluhu

Použitie podl'a predpisov

Retazová pila je urcená na

Zvyškové rizíka je možné minimalizovat, ked budú spolocné dodržiavané „Bezpečnostné predpisy “ a „Použitie podla predpisov “ ak o aj Návod na obsluhu.

Ohladuplnost a opatnost' znižuju riziko urazu osob a poškodení.

Okrem toho nemozupniewk vsetkym prijatym opatreniam vznikat' zretelne zvyskové rizika.

BezpečnostnéPokyny

Dodržiavajte nasledovné pokyny, aby ste seba a inych ochranyl pred możnymi poraneniami.

Kto pracuje s re'tazovou pilou po prvykrát, musi byt skusenou obsluhou pouceny o pouzivaní re'tazovej pily a

o ochrannom vybavení osôb. Nový používatě by mal následne majopr vyskúšat rezanie gulátiny na stojane alebo koze

Udržujte ich dalej od Vásho pracovného miesta.

Chrante sa pred urazom elektrickym prudom.

• Udržujte nastroje ostre a Čisté, aby mohli pracovat lepsie a bezpečnejsie.
• Dodržiavajte predpisy na udrzbu aPokyny premazanie a vymenu náradia.

• Udržiavajte rukováte suché a bez Živice, oleja a mastnám.

• Skontrolujte stroj na moźne pośkodenia:

Elektrická bezpečnost'

Prevedenie pripojnych vedeni podla IEC 60 245 (H 07 RN-F) s priemeromŽil minimálne

1,5 mm² pri dlżke kábla do 25 m
2,5 mm² pri dlžke kábla nad 25 m

Použivanie bez oleja na pílovú ret'az vedie k poskodeniu ret'azovej píly.

Zivotnost a rezný vykon ret'aze závisí od optimálneho mazania. Počas prevázky je ret'az automaticicky mazaná cz olejový kanál.

Pri zapnuti musi byt' pilová retaz bezpečne vystužená a upevně. Retaz a jazyk musia volné stav.

Zapínanie

Stlăcte a podržte zapínaciu západku (5). Potom stlăcte zapínac/vypínač (6). Potom západku uvol'nite.

Vypinanie

Uvolnite zapina/cvypinaC.

Brzda ret'aze

Brzda ret'aze je ochranny mechanizmus, ktory sa spusti pri spatnom naraze pily cz prednú ochranu ruky alebo po uvol'neni zapinača/vypinača. Ret'az sa zastavi okamžite (< 0,1 sek.).

Preverenie brzdy ret'aze

Je ret'azová pila zmontovaná uplna a podla predpisov?
Je re't'azová píla v dobrom a bezpečnom stave?
Je naplne na olejová nadrž?

Pravidne preverujte hladinu oleja v priezore (17). Ak je hladina oleja na "MIN", ihned doplnte olej, aby piλne nebežala nasucho.
Je ret'az správnapnutá?
Dodržiavajte body v odseku „Napnutie re'tazovej píly".
Je ret'az správné nabrse na?
Len s nabrúsenou re'tazou pracujete dobre a bezpečne.
Je brzda ret'aze uvol'nená a praticje bez problémov? Spúšťač brzdy ret'aze (3) musí byt' v polohe 1 Dodržiavajte body v odseku „Preverenie brzdy ret'aze".
Je rukovat'suchá ačistá-bez oleja aživice?
Je pracovisko bez hroziaceho nebezpečenstva potknutia sa?
Nosite potrebné ochranné vybavenie?
Precitala porozumeli ste vsetkyPokyny?
Je zástrčka a predlžovací kabel v dobrom stave? nepoužívajte ziadne chybné vedenia
Je predlžovaci kabel správné položeny? Spojte zástrčku pristroja s predlžovacim káblom. Vytvorte potom s predlžovacim káblom uzku slučku a

prestré je cz poistný mostík. Slučku potom zaveste na háčik. Zástróny spoj je teraz zabezpečený proti samovolnému uvolneniú.

Ako mözem zabránit' spätnému nárazu píly?

Pred každou udržbovou a Čistiacou prácou

• pristroj vypnút'
• počkat'na zastavenie ret'azovej pily
• vytiahnut'sietovzástrčku

Po udrzbe a cistení odstranené bezpečnostné zariadenia musia byt bezpodmienečne znovu odborne namontované spat' a skontrované.

Pilová ret'az a jazyk su vystavené vysokým nárokom na opotrebovanie. Vymeǐte ret'az a jazyk, akonáhle nie je zaručéná bezproblémová funkcia.

Položte re'tazovú pilu na rovnú plochu.
Odstránte kryt (10) uvolném upevním upevním skrutky (11).
Otočte napínač re'taze (22) proti smeru hodinovych ručiciek, aby ste ret'az trochu uvolnili. 3
Jazyk's re'azou odstrante.
Ak vymieñate len pilovú re'taz, dōkladne vycistite vodiacu strbinu.
Pri zabadovani dbajte na to, aby clanky ret'aze spravne doliehali vo vodiacej strbine jazyka a na kolese ret'aze (13). 4
Točte napínač re'taze (22) v smere hodinovych ručićiek, kým nie je re'tazová pila napnutá.
Kryt (10) opat namontujte.
Napnite pilovú re'taz podla popisu v odseku „Napnutie pilovej re'taze".

Koleso ret'aze

Námaha kolesa ret'aze (13) je obzvlást' velká. Pravidelne preverujte ozubenie kolesa ret'aze ohladne poškodenia alebo opotrebovania.

Funkciu automatického mazania re'aze preverite tym, ze zapnete pilu a podržite ju špičkou nad kartónom alebo papierom na podlahe.

Podlahy sa re'azou nedotykajte. Dodrziavajte bezpečnostné odstup 20 cm.

Ak sa pri previerke ukaže narastajúca olejová stopa, pracije olejová automatika bezchymbne.

Ret'az na krátko ulozt do olejového kúpe'la a následne ju zabal'te do olejového papiera.

Prosime, prečitajte a respektujte priložné záručné prehlášenie a jeho podmienky.
