NAVODILA ZA UPORABO KS 2001-40 ATIKA

Navodilo za uporabo - varnostni napotki

nadomestni deli

Seite 6

Page 17

Page 27

Str 38

Side 48

Side 58

1. oldal

Strana 79

Pagina 89

Side 100

Blz. 110

Stronie 120

ctp. 132

Sidan 144

Strana 154

Stran 164

Simboli uputa za uporabu 80

Nositi zaistitu kacigu, zastitu za oci i usi.

Nositi zaistitne rukavice.

Ne izlagati kisi. Zašititi od vlage.

Simboli uputa za uporabu

Motorna pila prikladna je za

• piljenje trupaca, grana, drivenih greda, dasaka itd. i\ moze se upotrebljavati za poprečne - ili uzdužne\ rezove.

• piljenje stabala.

• Ne upotreblavajte motornu pilu za piljenje gradevnog materijala i plastike.
  ■ Motorna pila isključivo je prikladana za privatno korišenje u kuci i vrtu iz hobija.
  Motorna pilaijke prikladna za šumarske radove (sjećenje i odstranjivanje grana u šumi). Potrebna sigurnost rukovateljaijke zajamčena kabelskim spojem.

• Odgovarajuca namjenska primjena uključuje pridržavanje od proizvodača propisanih uveta za rad, oderžavanje i popravak i pridržavanje sigurnosnih naputaka koji se nalaze u uputi.
  Svaka daljnja uporabaijke odgovarajuci namjenska. Za ostecenja bilo koje vrste koja proizlaze iz toga proizvodač ne jamči: rizik snosi sam korisnik.

Preostali rizici

Čak i pri odgovarajućoj namjenskoj primjeni, unatoč pridržavanja svih dotićnih sigurnosnih propisa, mogu zbog odreëne konstrukcije u svruh namjene još postojati preostali rizici.

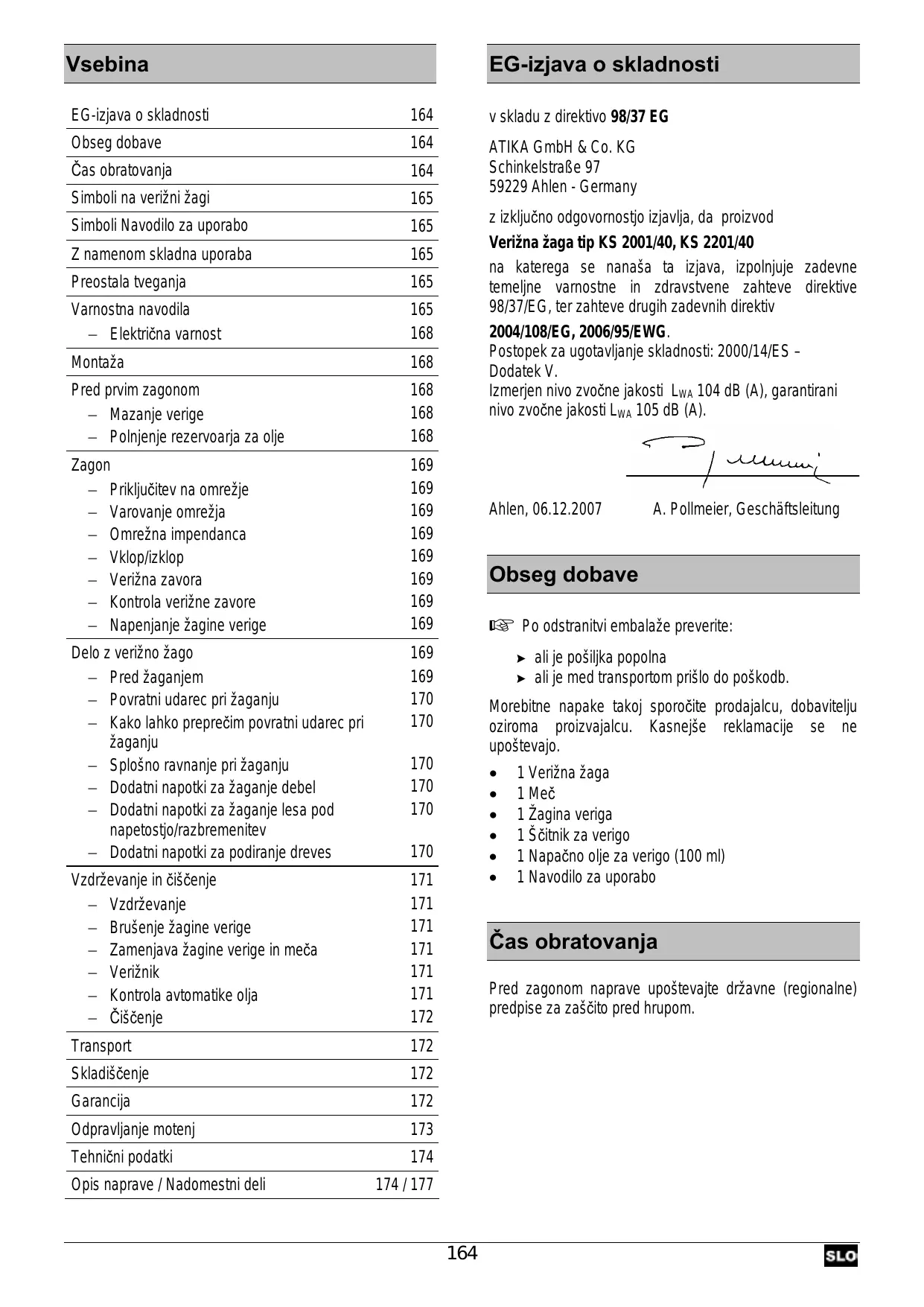

Simboli na verižni Žagi 165

Simboli Navodilo za uporabo 165

Znamenom skladna uporaba 165

Preostala tveganja 165

Varnostna navodila 165

-Elektricna varnost 168

Montaža 168

Pred prvim zagonom 168

-Mazanje verige 168
- Polnjenje rezervaarja za olje 168

Zagon 169

• Prikljucitev na omrežje 169
  -Varovanje omrežja 169
• Omrežna impendanca 169
  -Vklop/izklop 169
  -Verižna zavora 169
• Kontrola verižne zavore 169
• Napenjanje zagine verige 169

Delozverižnozago 169

Predzaganjem 169
- Povratni udarec pri zaganju 170
- Kako lahko preprečim povratni udarec pri Žaganju 170
- Splošno ravnanje priŽaganju 170
Dodatni napotki za zaganje debel 170
- Dodatni napotki zaŽaganje lesa pod napetostjo/razbremenitev 170
Dodatni napotki za podiranje dreves 170

Vzdrževanje in Čišćenje 171

-Vzdrrzevanje 171
- Bruşenje Žagine verige 171
- Zamenjava zagine verige in meča 171
-Verižnik 171
- Kontrola avtomatike olja 171
- Čiščenje 172

Transport 172

Skladischenje 172

Garancija 172

Odpravljanemotenj 173

Tehnični podatki 174

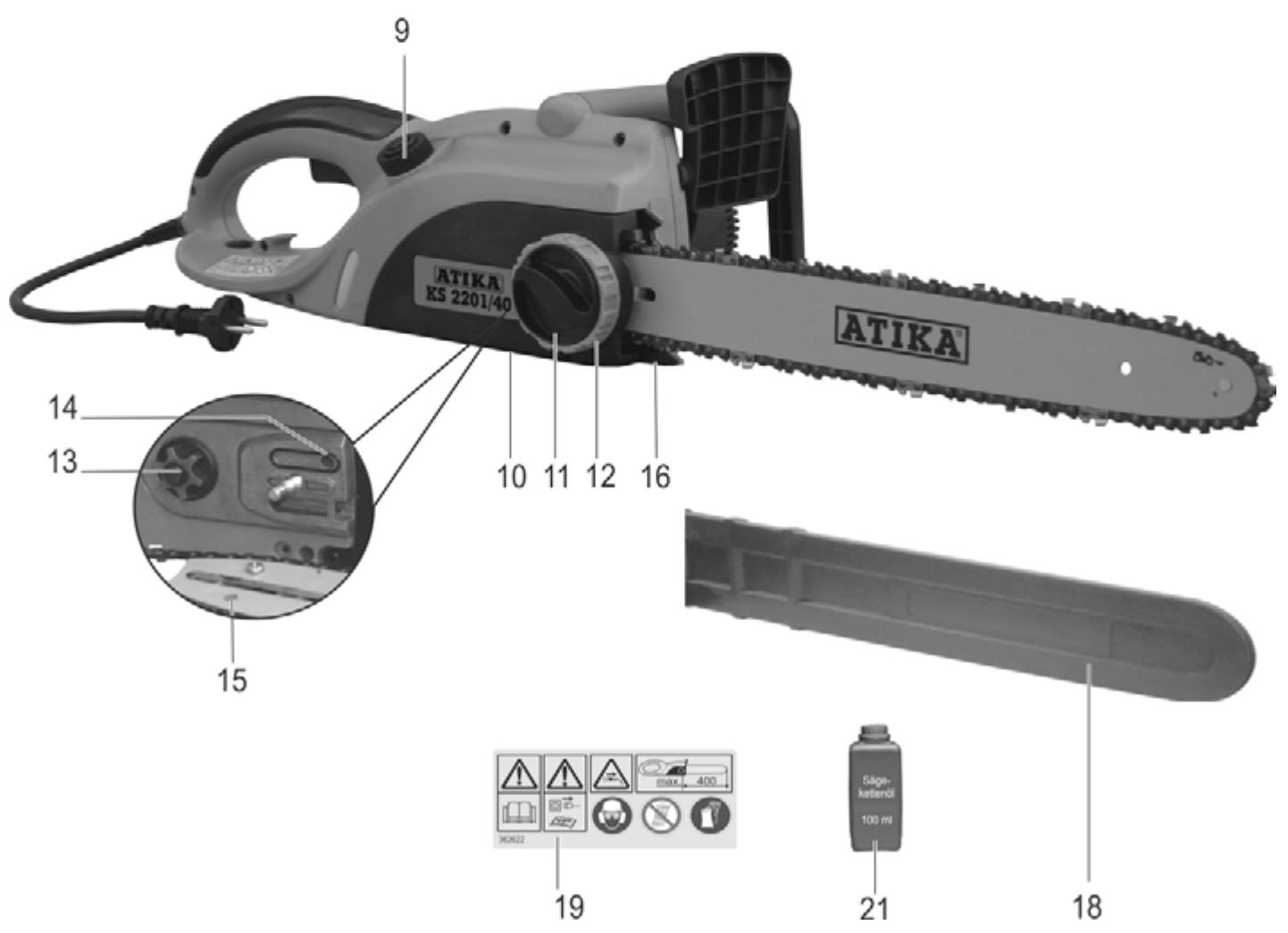

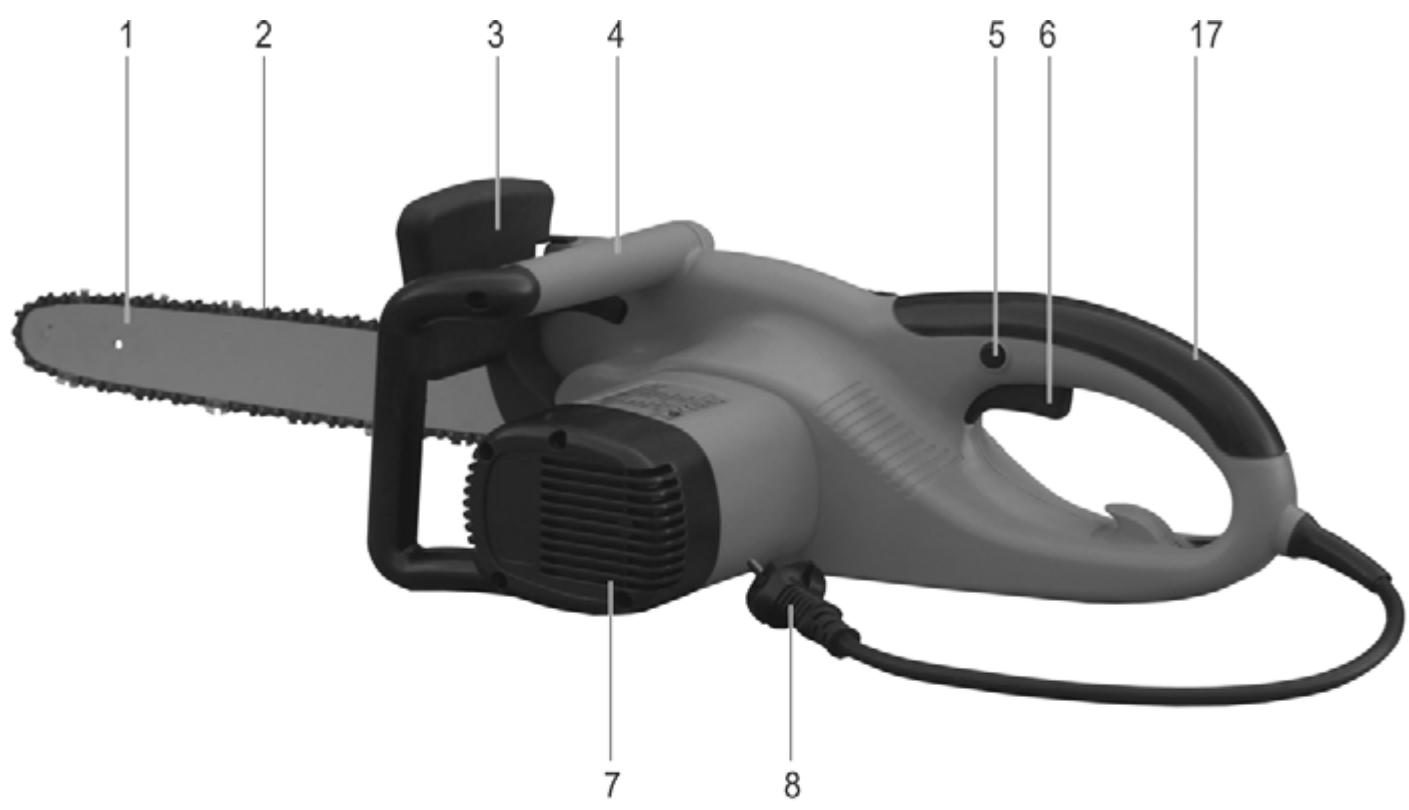

Opis naprave / Nadomestni deli 174 / 177

EG-izjava o skladnosti

v skladu z direktivo 98/37 EG

ATIKA GmbH & Co. KG

Schinkelstraße 97

59229 Ahlen - Germany

z izključno odgovornostjo izjavla, da proizvod

Verižna Žaga tip KS 2001/40, KS 2201/40

na kateregaa nanaša ta izjava, izpolnjuje zadevnetemeljne varnostne in zdravstvene zahteve directiveste 98/37/EG, ter zahteve drugih zadevnih direktiv

Po odstranitvi embalaže preverite:

ali je posiljka popolna
ali je med transporteom prislo do poskodb.

Morebitne napake takoj sporočite prodajalcu, dobavitelju oziroma proizvajalcu. Kasnejše reklamacije se ne upostevojo.

1 Verižna Žaga
1 Meč
1Zagina veriga
1 Schecknik za verigo
1 Napačno olje za verigo (100 ml)
1 Navodilo za uporabo

Čas obratovanja

Pred zagonom naprave upoševajte državne (regionalne) predpise za zašćito pred hrupom.

Simboli na verižniŽagi

Pred zagonom naprave preberite varnostne napotke in jih upostevaljte.

Pred popravljanjem, vzdřevanjem in cisčenjem izključite motor in potegnite vtikač napajalnega kabla iz vtčnice.

Vtič morate nemudoma izvleči, Če se priključni kabel poškoduje ali pretrga.

Nosite zašcitno Čelado, šcitnike za oči in glusnike.

Nosite zaščitne rokavice.

Aparata ne izpostavlajte dežju. Aparat zaščilite pred vlago.

Simboli Navodilo za uporabo

Δ	Preteča nevarnost ali nevarna situacija. Neuostoševanje teh napotkov lahko ima za posledico osebine poškodbe ali materialno škodo.
i	Pomembni napotki k z namenom skladni uporabi. Neuostoševanje podanih napotkov lahko povzroči motnje.
	Napotki za uporabo. S pomočjo teh napotkov boste lahko optimalno izkoristili vse funkcjije.
	Montaža, upravljanje in vzdřevanje. Na tem mestu je natančno razloženo, kaj morate storiti.

Znamenom skladna uporaba

Verižna zaga je primerna za

• zaganje debel, vej, lesenih tramov, desk itd.. in se lahko uporablja za prečni ali vzdložni rez.
  podiranjedreves.

Verižne zage ne uporabljaje za zaganje gradbenega materiala in umetnih mas.
Verižna zaga je primerna samo za privatno uporabo na domačem vrtu in ljubiteljskem vrticku.
Verižna zaga ni primerna za delo v gozdu (podiranje dreves in obvejevanje v gozdu). Kabelska povezava uporabniku ne zagotavlja potrebne varnosti.

• Uporaba v skladu z namenom zajema tudi upostevanje proizvajalčevih predpisov za obratovanje, vrždrževanje in zagon ter upostevanje varnostnih napotkov iz navodil za uporabo.
• Vsaka druga uporaba ni v skladu z namenom. Za vsako škodo, ki je posledica neskladne uporabe, proizvajalec ne prevzema odgovornosti: v tem primeru prevzame celotno tveganje uporabnik.

Preostala tveganja

Tudi pri uporabi v skladu z namenom in upostevanju vseh zadevnih varnostnih predpisov so zaradi narave konstrukcije naprave še vedno prisotna določena preostala tveganja.

Preostalo tveganje je mogoce zmanjsati z upoševanjem napotkov iz „Varnostnih napotkov" in „Z namenom skladne uporabe" ter upoševanjem splošnih navodil in napotkov iz navodil za uporabo.

Pozornost in previdnost zmanjsujeta nevarnost osebnih poškodb in materialne škode.

• Nevarnost povratnega udarca pri kontaktu konice meca s trdim predmetom.
• Nevarnost poškodbe prstov in rok z orodjem (žagina veriga).
  Poskodba zaradi odpadlih delov obdelovanca.
  ■ Elektrichi udar.
• Nevarnosti zaradi elektrichega toka, npr. v primeru uporabe neustreznih elektrichnih priključnih vodov.
  Dotikanje elektricno prevodnih delov pri odprti oz. nezašciteni elektrici opremi.
  Poskodba sluha pri daljsem delu brez sredstev za zašito sluha.
  Nevarnost požara.

Poleg tega so lahko kljub vsem sprejetim ukrepom ševdno prisotna preostala tveganja.

Varnostna navodila

Za lastno zašcitio in zašcitio drugih oseb pred morebitnimi poskodbami upoševajte naslednja navodila.

Ta varnostna navodila (navodilo za uporabo) vedno hranite skupaj z verižnoŽago.
Verižno Žago lahko uporabljajo le dovolj izkušene osebe.
Verižno Žago dajte ali posodite le osebam, ki so seznanjene z verižno Žago in znajo ravnati z njo. Poleg verižne Žage jim vedno izročite tudi navodilo za njeno uporabo.
Popravila aparata morajo obvezno izvajati proizvajalec ali podjetja, ki jih je proizvajalec za to sam pooblastil.

Prvi uporabnik

Kdor prvič dela z verižno Žago, mora od izkušenega uporabnika verižne Žage prejeti praktične napotre za uporabo verižne Žage in opremo za osebno zaščito. Prvi uporabniki aparata naj sprva vadijo rezanje hlodovine na kozi za Žaganje ali na stojalu.

Bodite previdni in pozorni. Pazite na to, kaj delate. Ravnajte razumno. Stroja ne uporabljajte, ce ste utrujeni oziroma ste pod vplivom drog, alkohola ali zdravil. Med uporabo naprave lahko trenutek nepazljivost povzroci resne telesne poskodbe.
S pomocjo navodil se dobro seznanite s strojem pred njegovo uporabo.
- Naprave ne uporabljajte za namene, za katere ni namenjena (glej poglavji «Uporaba v skladu z namembnostjo«).
Izogibajte se neobicajnim položajem vašega telesa. Poskrbite za to, da boste vedno stali trdno in ohranjali ravnotežje.
- Nosite ustrezna delovna oblačila:

• ne nosite ohlapnih oblačil ali nakita, ker se lahko ujamejo v gibljive dele stroja

• nosite Čevlje s podplatom proti zdrsu (varnostni Čevlj)
  pri daljshih laseh nosite mrežico za lase

• Uporablajte osebno zašcitno opremo:

• zašcit o za sluh

• zašcitna očala ali šcitnik za obraz
• rokavice
• preizkušeno zašitno Čelado v situacijah, v katerih lahko računate na poskodbe glave (npr. pri podiranjali obvejevanju dreves).

Priporocamo tudi noosenje sicutnika za nogo.

Vase delovno mesto mora biti vedno urejeno! Pomanjkanje reda v delovnem okolju lahko negativno vpliva na varnost.
Upostevajte vplive okolja:

• Verižne Žage ne izpostavljajte dežju.
• Verižne Žage ne uporabljajte v vlăznem ali mokrem okolju.
• V neugodnem vremenu (dež, snug, led, veter) preložite delo- večja nevarnost nasreč!
  Poskrbite za dobro osvetljenost.
• Verižne Žage ne uporabljajte v blizini vnetljivh tekočin ali plinov.

Zage nikoli ne puscajie brez nadzora.
Med delovnim premorom morate verižno Žago odložiti tak, da ne more nikogar ogroziti. Preprečite nepooblaščenim osebam dostop do verižne Žage.
- Osebe mlajše od 18 let ne smejo upravljati tračne Žage.
Poskrbite, da se druge osebe ne priblizujejo stroju.
■ Uporabnik Žage odgovarja za nesreče ali nevarnosti/tveganja, povzročene drugim osebam ali njihovi lastnini.
- Uporabnik zage na delovischu odgovarja za tretje osebe.
- Otrok ne pusčajte k Žagi.

Ne pustite, da se druge osebe, predvsem otroci, dotikajo orodja ali kabla. Ne pušćajte jih v delovno območje stroja.
- Varujte se pred elektricnim udarom. Preprečite kontakt z ozemljenimi componentanti (npr. s cevmi, grelnimi telesi, stedilniki, hladilniki itd.)
Ne uporabljaje razpokanih zaginih verig ali verig, ki so spremenile svojo obliko.
- Uporabljaje samo dobro nabrušeneŽagine verige, saj topeŽagine verige ne samo povečujejo nevarnost povratnega udarca, ampak tudi obremenjujejo motor.
- Rezati začnite šele, koŽagina veriga doseže polno stevilo vrtljajev.
- Ob vklopu morate verizno zago trdno podpreti in držati. Veriga in mec raj bosta prostostojeca.
Stroja ne smete preobremenit! V podanem območju zmogljivosti boste dosegli boljše rezultate in zagotovili večjo varnost.
Stroj sme obratovati le, ce so v celoti in pravilno montirane vse varnostne naprave. Na stroju ne spreminajte nicesar, kar bi lahko vplivalo na njegovo varnost.
Ne spreminajte aparata oz. njegovih component.
Verižne zage ne škropite z vodo. (vir nevarnosti: elektrčni tok).
Aparat varno shranite. Neuperabljene aparate hranite vi suhem, zaptem in za otroke nedostopnem prostoru.
Pred naslednjimi posegi morate stroj izključiti in izvleci vtikač iz vtičnice:

• Če se verižna Žaga dotakne tal, kamnov, Žebljev ali ostalih tujkov

takoj preverite verigo in mec

• popravilo
• ciscenje in vzdrzevanje
• odpravljanemotenj
• pretrganih priključnih kablov
• preverjanja, ali so priključni vodi zavozlani ali poskodovani
  -transporta
• napenjanja veriige
  menjave verige
• zapustitve aparata (tudi pri prekinitvi dela za kratek Čas)

Vašo verižno Žago morate skrbno negotati:

• Za boljse in lažje delo z zago njbodo orodja nabrušena/osta in Čista.
• Upostevajte predpise o vzdhrževanju in napotke za mazanjeŽage in menjavo orodij.
• Ročaji ne smejo biti onesnaženi s smolo, oljem ali masćobo.

Stroj kontrolirajte na morebitne znake poškodb:

Pred nadaljnjo uporabo stroja se je potrebno temeljito prepričati o brezhibnem in z namenom skladnim delovanjem zašcitnih elementov ali rahlo poskodovanih delov.
- Prepričajte se, da glibjivi deli stroja brezhibno delujejo, se pri tem ne zatikajo in niso poskodovani. Vsi deli morajo biti pravilno montirani in izpolnjevati vse pogoje, ki so potrebni za brezhibno delovanje Žage.

• Poškodovane zašcitne elemente in dele mora strokovno popraviti oziroma zamenjati pooblasčena servisna sluzba, v kolikor navodilih za uporabo ni napisano drugace.
• Poškodovane ali nečitljive varnostne nalepke je potrebno zamenjati.

! Elektrčna varnost

■ Prikljuci vod mora biti izveden v skladu z IEC 60 245 (H 07 RN-F), pri Čemer mora biti presekŽile enak vsaj - 1,5mm^2 pri dolžinah kabla do 25m - 2,5mm^2 pri dolžinah kabla iznad 25m
Dolgi in tanki priključni vodi povzročajo padec napetosti. Motor več ne more zagotavljiati svoje polne moči, zaradi Česar se zmanjsazmogljivost naprave.
Vtiči in priključne doze na priključnih kablih morajo biti iz gume, mehkega polivinila ali ostalih termoplastićnih materialov enake mehanske trdnosti ali pa prevlečeni s temi materiali.
Vtčna naprava priključnega kabla mora biti zašcitena pred škropljenjem vode.
Pri polaganju priključega voda bodite pozorni na to, da kabel ni napoti, da ni stisjen ali prelomljen in da sta kabel in priključek zašcitena pred vlago.
Kabel uporabljaje samo v skladu z njegovim namenom. Kabel zašcitite pred vročino, oljem in ostrimi robovi. Vtikača ne vlecite iz vtičnice tak, da ga pri tem držite za kabel.
Če uporabljate kabelski boben, morate kabel popolnama odviti.
Redno kontrolirajte stanje morebitnih kabelskih podaljskov in jih po potrebi zamenjaje.
Ne uporabljajte defektnih priključnih vodov.
Na prostem uporabljaje samo za to odobrene in ustrezno označene kabelske podaljske.
Ne uporabljajtezasilnih elektricnih priključkov.
■ Nikoli ne premošćajte ali izkljućujte varnostnih naprav.
■ Prikljucite stroj preko stikala za zašcitopred okvarnim tokom (30 mA).

Elektricno prikljucitev oziroma popravila elektrichih delov stroja smejo izvajati samo pooblasceni strokovnaki za elektriko oziroma eden od nasih serviserjev. Upostevati je potrebno lokalno veljavne predpise, prevdsem varnostne ukrepe.
Popravila ostalih delov stroja mora opraviti proizvajalec oziroma njegova servisna sluzba.
Dovoljeno je uporabiti samo originalne nadomestne dele. Uporaba drugih nadomestnih delov ali opreme je lahko nevarna. Proizvajalec ne jamci za skodo, ki nastane zaradi uporabe taksnih delov.

Montaža

Sele po kompletni montaži priključite veriznoŽago na elektricno omrežje.
Nevarnost poskodb! Pri montaži nosite zašcitne rokavice.

MotornoŽago položite na ravno povrsino tak, da bo motor obrjen navzdol. 1
Odstranite ohišje (10), tako da odvjete pritrdilini vijak (11).
Žagine verige vstavite v režo vodila za meč. Pazite, da bodo verižni Členki tekli v pravo smer. 3
Namestite meč. 4
Pri montaži pazite, da bodo verižni Členki pravilno namesčeni v reži vodila in na verižniku (13). 4 VerigoŽage je težko napeljati okrog verižnika?

Vrtite napenjalo verige (22) v nasprotni smeri urnega kazalca, vse dokler ni mogoče verigeŽage brez težav napeljati okrog veriznika. Zavrite napenjalo verige (22) v smeri urnega kazalca toliko, da je verigaŽage napeta.

Ponovno namestite ohisje (10).
Napnite zagino verigo, kot je opisano v odstavku „Napenjanje verige".

Pred prvim zagonom

Mazanje verige

Verižne zage ne dostavljamo napolnjene z oljem za zagino verigo. Uporaba verižne zage brez tega olja povzroča poškodbe na njej.

Ziviljenjska doba in rezalna moč verige sta odvisni od optimalnega mazanja. Med obratovanjem se verižnaŽaga preko oljega kanala avtomatsko maže z oljem.

Polnjenje rezervaarja za olje: 5

Verižno Žago postavite na primerno podlago.
Odvijte cep na rezervoorju za olje (9).
Rezervoor za olje napolnite z biološko razgradljivim oljem za verižne Žage (ca. 100 ml). Nivo poljenja lahko preverite skozi okence (17). Za lažje poljenje uporabite lijak.

Pri polnjenju pazite, da v rezervoar za olje ne zaide nesnaga.
Ponovno privijte Čep na rezervoorju za olje.
Za prečrpanje olja v krogotok Črpalke, ob prvem polnjenju ali po polnjenju v celoti izpraznjenega rezervoorja za olje, priblžno 10 x pritisnite „Primer".
Nikoli ne uporabljajte recikliranega ali odpadnega ollja. Pri uporabi olja, ki za verižneŽage ni odobreno, garancija preneha veljati.

Zagon

Priključek na elektricno omrežje

Preverite ali napetost omrežja odgovarja napetosti, navedeni na tipski plošćici stroja, npr. 230 V. Vtikač napajalnega kabla vtaknite v ustrezno in pravilno ozemljeno vtičnico.

Uporabite varnostno vtihnico, napetost 230 V z zašcitnim stikalom za okvarni tok (Fl-stikalo 30 mA).
- Uporabljajte kabel za podaljšek z zadostnim prerezom.

(1) Zavarovanje omrežja

16 A nosilci

Vklop / Izklop

Ne uporabljaje zage, pri kateri
se stikalo ne da vklopiti in izklopiti.
- verižne in motorne zavore ne delujejo pravlno

Poskodovana stikala morajo pri servisni sluzbi nemudoma popraviti ali zamenjati.

Pri vklopu je treba verižno Žago trdno podpreti in držati. Veriga in mec morata biti prostostojeca.

Vklop 6

Pritisnite in zadržite vklopno zaporo (5). Nato pritisnite na vklopno/izklopno stikalo (6). Ponovno spustite vklopno zaporo.

Izklop

Spustite vklopno/izklopno stikalo.

Verižna zavora

Verižna zavora je varovalni mehanizem, ki se ob povratnem udarcu verižneŽage sprož preko sprednjega šcitnika za roko ali po spustitvi vklopnega/izklopnegastikala. Žagina veriga se takoj ustavi (< 0,1 sek.).

Kontrola verižne zavore

Obcasno preverite delovanje verizne zavore.

Mehanizem za aktiviranje verižnih zavor nastavite na pozicijo 2 (3) in vklopite verižno Žago.

Pozicija 2 = Aktiviranje verižne zavore

Zagina veriga ne teče

Mehanizem za aktiviranje verižnih zavor nastavite na pozicijo 1 (3) in in vklopite verižnoŽago.8

Pozicija 1 = Aktivirana verižna zavora

Zagina veriga teče

NapenjanjeŽagineverige

• Pred nastavitvijo ali kontrlo napetostiŽagine verige izvlecite vtic.
• Nosite zaščitne rokavice, da se izognete poskodbam.

Napetost zagine verige preverite pred

pričekom dela
po prvem rezanju
med zhaganjem, redno vsakih 10 minut

Le ob pravilno napetiŽagini verigi in zadostem mazanju lahko vplivate na njenoŽiviljensko dobo.

(i) Prosim, upostevajte naslednje:

novoŽagino verigo je treba večkrat ponovno napeti, dokler se ne podaljsa.
pri segrevanju verige do obratovalne temperature se le-ta raztegne in jo je treba ponovno napeti.

Po končanem Žaganju morate Žagini verigo ponovno popustiti, sj bi se sicer pri ohlajanju preveč napela.

① Pritrdlni vijak (11) se obrača skupaj z napenjalnim obročem,evtl. ga je treba med napenjanjem verige ponovno odviti.

1. Žagina veriga je pravilno napeta, Če jo lahko v sredini meča dvignemo za pribl. 3 - 4 mm. 10
2. Napenjalni obroč za verigo (12) obracajte v nasprotni smeri urnega kazalca, Če jeŽagina veriga preveč napeta.
3. Z roko ponovno zategnite pritrdilni vijak.
4. Preverite, ali verižni Členi pravilno ležijo v reži vodila za meč.

Delo z verižnoŽago

Pred Žaganjem

Pred zagonom in med zhaganjem redno preverite naslednje:

Ali je verižna Žaga montirana popolno in v skladu s predpisì?
Je verižnaŽaga v dobrem in varnem stanju?
Je rezervaar za olje napolnjen?

Skozi okence redno preverjaje nivo olja (17). Olje dolijte takoj, ko se v okencu pokaže nivo olja „MIN“, daŽagina veriga ne bo tekla suha.
Je zagina veriga pravilno napeta?
Upostevajte navodila v odstavku „NapenjanjeŽagine verige".
Je zagina veriga pravilno nabrušena?
Samo z nabrušeno Žagino verigo lahko delate dobro in varno.
Je verižna zavora spusčena in deluje brezhibno?
Mehanizem za aktiviranje verižne zavore (3) mora biti nastavljen na pozicijo 1. Upostevejte navodila v odstavku „Kontrola verižne zavore".
Je ročaj Čist in suh - brez olja in smole?
Je delovisce brez ovir, cz katere bi se lahkospotaknili?
Nosite vso potrebno zašcitno opremo?
Ste prebrali in razumeli vsa navodila?
Sta vtic in podaljsek v dobrem stanju? ne uporabljaje poškodovanjih kablo
Je podaljšek pravilno namescen? 11
Povežite Žagin vtič s podaljskom. S podaljskom naredite ozko zanko in jo potisnite skozi zašcitno prečko. Nato zanko obesite na kavelj. Vtična povezava je sedaj zašcitena pred samodejnim razrajanjem.
Med delom pazite, da je podaljsek vedno napeljan za verižno zago, izven območjaŽagine verige in obdelovancev.

Povratni udarec priŽaganju

Kaj je povratni udarec priŽaganju? Povratni udarec priŽaganju je nenadni udarec delujoče verižneŽage navzgor in nazaj v smeri uporabnika.

Do tega pride, Če

• se konica meča i(nehote) dotakne obdelovanca ali ostalih trdnih predmetov.
• se zhagina veriga zatika.

Verižna Žaga reagira nekontrolirano in pogosto povzroči hude poškodbe uporabnika.

Stranskih, poševnih in vzdolžnih rezov se lotevajte zelo previdno, saj se v tem primuru krempljasti naslon (16) ne uporablja.

Verižno zago vedno držite trdno z obema rokama.
Krempljasti naslon vedno uporabljaje kot rocico.16
Nikoli ne delajte cz visino ramen.
- Nikoli ne Žagajte več vej naenkat. Pri obvejevanju pazite, da se ne dotaknete nobene druge veje.
- Pri rezanju na dolžino po moznosti uporabljajte kozo za zaganje.
- Vbodne reze lahko opravlja tle šolan kader.

Splošno ravnanje priŽaganju

Ne delajte na snegu, ledu ali smeze olupjenem lesunevarnost zdrsa.
Ne delajte ob nezadostni svetlobi (npr. v megli,dezju, sneznem metezu ali v mruk). V tem primeru namrec ne morete vec prepoznavati podrobnosti v območju padanja drevja - nevarnost nesreče.
Poskrbite za varno in pospravljeno delovisce.
- Izogibajte se nenormalni drži telesa. Vedno vzdrujte ravnotežje. Ne delajte s sklonjenim zgornjim delom telesa.
■ Verižno Žago uporabljajte samo v varni legi. Verižno Žago držite rahlo desno od telesa.
Verižne Žage ne uporabljajte za dvigovanje ali premikanje lesa.
Pazite, da na lesu ne bo tujkov (kamnov, zebljev itd.).
Verižno Žago vedno držite trdno z obema rokama takodaje leva roka na sprednjem ročaju (4) in desna nazadnjem ročaju (17). Nikoli ne Žagajte z eno roko. 14
Poskrbite za to, da se les med zhaganjem ne bo obraçal.
■ Iverast les zagajte previdno. Obstaja nevarnost poskodb zaradi kosov lesa, ki jih zagaga potegne s seboj.
Zagina veriga naj nekaj casa tece, preden se dotakne lesa.
Obdelovance režite samo s spodnjim robomŽage. Rezanje z zgornjim robomŽage povzroča povratni udar priŽaganju.
Verižno zago postavite karseda ravno.
Za pritrditev verizne zage na les uporabljaje krempljasti naslon (16). Med zaganjem uporabljaje krempljasti naslon kot vzvod. 16
Pri zaganju močnejših vej ali debel nastavite krempljasti naslon (16) malo nizje. Pri ponovnem nastavljanju iztrgajte krempljasti naslon iz lesa in ga ponovno nastavite nalo nizje. Pri tem zage ne odstranjujte iz vrezanega mesta.
■ Verižna Žaga naj teče, medtem ko s krempljastim naslonom ustvarjate vzvodni pritisk. Pri Žaganju ne pritiskajte s silo.
■ Nikoli ne delajte

• z iztegnjenimi rokami
• na težko dostopnih mestih
• na lestvi, delovnem odru ali na drevesu.

Z verižno zago nikoli ne zagajte preko visine ramen.
- Verižne Žage ne preobrenjute. Pri rezanju boste dosegli najboljse rezultate, Če se hitrost verižne Žage ne bo zmanjševala.
Ob koncu rezanja z zhago bodite previdni. Kakor hitro zhaga izstopi iz lesa, se njena teza spremeni. Obstaja nevarnost poskodbe nog in stopal.

• Verižno Žago odstranjujte iz vreza samo takrat, ko Žagina veriga teče.
  Z delujoco zago se nikoli ne dotikajte ziinih ograj ali tal.
• Če opravljate več rezov, med posameznimi rezi verižno Žago izklopite.
  Če se Žagina veriga zatakne v les, Žago takoj izklopite in izvlecite vtč. Za ponovno sprostitev meča uporabite klin
  Med zaganjem naredite odomor, da se bo elektromotor lahko ohladil.

Dodatni napotki zaŽaganje debel

Debla, ki ga Žagate, nikoli ne položite na tla. Deblo podprite takto, da se rez ne bo zakljucil in da se Žagina veriga ne zatika. Uporabite varno podlago (npr. kozo za Žaganje). S konico meča ali Žagini verigo se ne dotikajte tal.
Pred zaganjem si nastavite krajsa debla in jih trdno zagozdite.
Izogibajte se rezanju redkega drevja ali rezanega lesa. Verižna Žaga ni primerna z ata opravila.
Vzdolžne reze izvajaje še posebej skrbno, sj se pri tem ne uporablja krempljasti naslon. Povratni udarec boste prepreci zi vodenjemŽage pod ravnim kotom.
- Ko delate na strmini, se vedno postavite nad ali boćno od debla oz. ležečega obdelovanca. Bodite pozorni na kotaleča se debla.

Dodatna navodila zaŽaganje lesa pod napetostjo/razbremenitev

Če veje, drevesa ali les pod napetostjo prenehajo biti pod napetostjo, morate biti skrajno previdni. Obdelovalnci lahko reagirajo popolnama nekontrolirano in povzročij težke poškodbe ali smrt.

Takšna dela naj izvajajo samo šolani strokovnjaki.

Pri vseh opravilih morate na mestu pritiska vedno najprej opraviti ① razbremenilni rez in nato locilni rez ② -sicer se vom lahko verizna zaga zatakne ali povzroci povratni udarec.

Les pod napetostjo na zgornji strani 17

Rez izvedite od spodaj (do tretjine debelnega premera) navzgor.
Nato na istem mestu od zgoraj izvedite drugi rez, s katerim boste deblo prežagali.

Les, napet na spodnji strani. 18

Rez izvedite od zgoraj (do tretjine debelnega premera) navzdol.
Nato na istem mestu od spodaj izvedite drugi rez, s katerim boste deblo prežagali.

Debela debla in visoka napetost 19

1 Rez izvedite od spodaj (do tretjine debelnega premera) navzgor.
Nato na doloceni oddaljenosti od prvega reza od zgoraj izvedite drugi rez, s katerim boste deblo prežagali.

Obvejevanje 20

1 Napravite od spodaj v deblo rez, oddaljen 15 cm od konca debla (do globine ene tretjine premera debla).
Nato ca. 8 cm večji oddaljenosti od debla izvedite drugi rez, s katerim boste prežagali vejo.
3 Za odstranitev preostalih delov veje zarezite vejo tik ob deblu, od spodaj, do tretjine veginega premera.
Od zgoraj izvedite drugi rez, s katerim boste preostanek veje prežagali.

Dodatna navodila za podiranjedreves

Vedno nosite Čelado, da se boste lahko zašitili pred padajovi vejami.

Upostevajte dolzino meça. Podirate lahko le drevesa z debelnim premerom, krajsim od dolzine meça.
Pred podiranjem zavarujte delovisce. Pazite, da se na območju podiranja dreves ne bodo zadrževale osebe aliŽivali (oddajnest vsaj za dve dolžini drevesa).
Poskrbite, da bo delovisce okoli debla brez ovir, cz katere bi se lahko spotaknilii, in da na poti za umik prav tako ne bo nobenih ovir. 21
Poskrbite, da boste stali na varnem mesti.
Namig: Pred podiranjem drevesa dolocite smer njegovega padanja. Pri tem upoštevajte težišće drevesne krosnje, sosednja drevesa, nagib, zdravstveno stanje drevesa ter smer vetra. Na tej strani naredite zarezo.

Podiranje drevesa: 22

Z delovisca ob deblu odstranite motece veje, gošcavo in ovire.
Vznožje debla temeljito očistite - pesek, kamenje in ostali tujki povzročajo topost Žagine verige.
Upostevaje zdravstveno stanje drevesa - bodite previdni pri deblih s poškodbami ali odmrlimi deli (suh, trhel ali odmrli les).
V deblo ažagajte zarezo, globoko za ca. 1/3 premera drevesa. Najprej izvedite vodoravni rez in nato drugi rez od zgoraj, pod kotom 45^ .
Na nasprotni strani debla izvedite vodoravni rez. Ta rez izvedite malo visje (ca. 4 cm) kot vodorvni rez.
Debla ne smete prezagati. Ostati vam mora se ca. 1/10 debelnega premera. Ce zaene drevo predcasno padati, morate verizno zago takoj potegniti iz zareze in stopiti nazaj ali na stran.

V vodoravno zarezo vstavite klin in tako sprožite padanje drevesa.
Ko začne drevo padati, pazite na padajće veje in vejice.

Vzdrževanje in cisčenje

Pred vsakim ciscenjem in opravljanjem vzdhrzevalnih del

• zago izklopite,
• počakajte, da bo Žaga v mirujučem stanju,
• izvlecite vtikač iz elektríne vtichnice.

Nadaljnja vzdřevalna dela in cisćenja, ki niso opisana pod tem poglavjem, lahko opravlja sam proizvajalec sam ali pa od njega pooblaščena podjetja.

Vse varnostne naprave, ki ste jih odstranili za opravljanje vzdhrzevalnih del in za cisichenje, morate ponovno pravilno namestiti in preskusiti.

Uporabljaje samo originalne dele. Drugi deli lahk o povzrocijo nepričakovane poškodbe in materialno škodo.

Vzdrževanje

Nosite rokavice, da preprečite morebitne poškodbe.

Da bi lahko zagotovili dolgo in zanesljivo uporabo veriznih zag, redno opravlajte naslednja vzdrževalna dela.

Preverite, ali se pri krožni Žagi pojavljajo očitne okvare in motnje, kot nth.

• ohlapna, razrahljana ali poškodovanaŽagina veriga
• rahla pritrditev
• izrabljeni ali poškodovani konstrukcijski deli

Po vsaki uporabi na verižni Žagi preverite

• obr, predvsem obr verige, meča in veriznika.
  ali so ohiša ali varnostne naprav pravlno montirane in nepoškodovane.

Pred uporabo verižne zage morate opraviti nujna popravila ali vzdřevalna dela.

BruşenjeŽagineverige

Za brusenjeŽagine verige so potrebna nekatera strokovna znanja. Žagino verigo naj vam nabrusijo v specializirani trgovini.

Verižno Žago laho naprousite tudi sami z našo posebno brusilno napravo za verige KSG 220 (st. articla.: 302360).

Samo z ostro in Čisto verigo boste lahko delali varno in dobro.

ZamenjavaŽagineverigeinmeča

Zagina veriga in mec sta izpostavljena močni obrabi.
Zagino verigo in mec morate takoj zamenjati, ce le-ta vecne delujeta brezhibno.

MotornoŽago položite na ravno povrsino tak, da bo motor obrjen navzdol.
Odstranite ohišje (10), tako da odvijete pritrdilni vijak (11).
Napenjalnik za verigo (22) obračajte v nasprotni smeri urnega kazalca, da boste na ta način nekoliko razrahljali Žagino verigo. 3
Snemite meš skupaj zžagino verigo.
Temeljito očistite režo vodila, Če menjujete samo verigo.
Pri montaži pazite, da bodo verižni Členki pravilno namesčeni v reži vodila in na verižniku (13). 4
Vrtite napenjalo verige (22) v smeri urnega kazalca, vse dokler verigaŽage ni napeta.
Ponovno namestite ohisje (10).
NapniteŽaginoverigo,ketje opisano vodstavku „Napenjanje verige".

Verižnik

Obremenitev verižnika (13) je posebno velika. Redno preverjajte, ali so zobci verižnikaOCRbljeni ali poškodovani.

Obrabljen ali poškodovan verižnik zmanjsujeŽiviljenskodoboŽagine verige in ga mora zato servisna sluzba takoj zamenjati.

Preverjanje avtomatike olja

Funkcijo avomatskega mazanja verige preverite tak, sa verižno Žago vklopite in jo z njeno konico držite v smeri na tleh ležečega papirja ali kartona.

Z verigo se ne dotikajte tal. Upostevajte varnostno razdaljo 20 cm.

Če je oljnata sled pri preverjanju avtomatike olja vse večja, to pomeni, da le-ta deluje brezhibno.

Če se oljnata sled kljub polnemu rezerovoarju ne pojavi

očistite oljni kanal (14) in zgornjo odprtino za napenjanje verige (15). 23
Ce se stanje tudi po tem ne bo izboljsalo, se obrnite na servisno sluzbo.

Čiščenje

Po vsaki uporabi skrbno očistite verižno Žago, da bo lahko le-ta še napraj brezhibno delovala.

Ohišje očistite z mehko krtačo ali s suho krpo.
Pri ciscenju ne smete uporabljati vode, razredcil in polirnih sredstev.
Pazite, da bodo zračniki za hlajenje motorja prosti (nevarmost pregretja).
Po dolgotrajni uporabi (1-3 ure) demontirajte ohisje, meč in verigo in jih očistite s krtačo. 24
Če je veriga zelo umazana ali zasmoljena, jo za nekaj ur položite v posodo s Čistilom za verige. Nato jo sperite s Čisto vodo.
S pomocjo krtace z veriznika in priprave za pritrjevanje meca odstranite vso umazanijo.
S cisto krpo očistite oljni kanal.

Transport

Pred vsakim transportom izvlecite vtikač napajalnega kabla iz vtičnice.

Zago transportiraje samo, ce je na verigo natakjenjo ohišje za njeno zašćito.

Skladiščenje

• Naprave in orodja, ki jih trenutno ne uporabljate, shranite v suhem in zaklenjenem prostoru, izven dosega otrok.
  Za podaljšanjeŽivljenjske dobe in zagotovitev lahkega upravljanja zŽago morate pred daljsim skladisčejem upostevati naslednje napotke:

Temeljito očistite napravo.
Izrezervoorja zlijte olje.

Namig:

Nekatera olja za verige se lahko po daljsemČasu zaskorjjio. Zato je treba oljni system pred daljsim skladisčenjem sprati s Čistilom za verižne Žage. Čistilo nalijtve v rezervoor do polovice (ca. 50 ml). Zaprite rezervoor. Verižna Žaga nj bo breznamontiranega meča in verige vklopljena takodolgo, da iz odprtine za odtekanje olja izteče vso Čistilo.

Verižno Žago za kratek Čas položite v oljno kopel in jo nato zavijte v naoljen papir.

Garancija

Pred vsakim odpravljanjemotnj

• izklopite napravo,
• počakajte, da bo Žaga v mirujučem stanju,
• izvlecite vtikač iz elektricnega omrežja.

Po vsakem odpravljanju motenj morate ponovno namestiti vse varnostne naprave in zagotoviti njihovo brezhibno delovanje.

Motnja	Možen vzrok motnje	Odpravljanje motnje
VerižnaŽaga se po vklopu ne zažene	➢ Verižna zavora ➢ ni toka ➢ poškodovan podaljšek ➢ Okvarjen vtič, motor ali stikalo	➢ spustite verižno zavoro ➢ preverite priključek, vtičnico, varovalko ➢ preverite podaljšek, defektes, takoj zamenjaje poškodovani kabel ➢ pri pooblaščeni servisni sluzbi vam naj popravijo motor ali stikalo oz. zamenjaje z originalnimi nadomestnimi deli
VerižnaŽaga deluje s prekinitvami	➢ zunanji zrahljani kontakt ➢ notranji zrahljani kontakt ➢ poškodovano vklopno/izklopno stikalo	➢ obrnite se, prosimo, na servisno sluzbo
VerižnaŽagaettensäge se trese, vibrira ali neŽaga dobro	➢ veriga je topo ➢ veriga jeOCRbljena ➢ napetost verige ➢ Veriga je nepravilno montirana (Zobci so obrjeni v napačno smer)	➢ Verigo raj vam nabrusijo ali pa jo zamenjaje ➢ Zamenjaje verigo ➢ Preverite in naravnajte napetost verige ➢ Verigo na novo montiraje
VerižnaŽaga neOCRbljenge polno močjo	➢ Podaljšek je predolg ali pa ima premajhen premer ➢ Vtičnica je preveč oddaljenja od glavnega priključka	➢ Uporabite podaljšek z zadostnim premerom ➢ Uporabite vtičnico, ki lje nameščena blije delovišću
Žagina veriga se segreva	➢ v rezervarju ni olja ➢ oljni kanal je zamašen ➢ veriga je preveč napeta ➢ veriga je topo	➢ dolijte olje ➢ očistite oljni kanal ➢ nastavite napetost verige ➢ verigo raj vam nabrusijo ali pa jo zamenjejte
Žagina veriga se ne maže	➢ v rezervarju ni olja ➢ oljni kanal je zamašen	➢ dolijte olje ➢ očistite oljni kanal

Tehnični podatki

Tip	KS 2001/40	KS 2201/40
Moč motorja P1	2000 W	2200 W
Električna napetost	230 V~
Frekvencla el. omrežja	50 Hz
Vrtljaji prostega teka n0	7600 min-1
Varovalke	16 A nosilec
Dolžina meča	400 mm
hitrost verige	13,5 m/s
maks. prostornina oljnegа rezervaorja.	150 ml
varnostni razred	II / 回
zavorni Čas zavorne verige	0,1 sek.
Teža	ca. 5,9 kg
izmerjen nivo zvočne jakosti LWA	104 dB (A) (izmerjen v skladu s smernico 2000/14/EG)
garantirani nivo zvočne jakosti LWA	105 dB (A) i(zmerjen v skladu s smernico 2000/14/EG)
Nivo zračnega tlaka LPA (po 2000/14/EG)	94,3 dB (A)
Vibracija dlan-roka sprejad po EN 1033/DIN 45675	avhw = < 3,39 m/s2
Vibracija dlan-roka zadaj po EN 1033/DIN 45675	avhw = < 3,69 m/s2

Opis naprave / Nadomestni deli

Pos.	Št. naročila.	Oznaka
1	362927	meč
2	362992	žagina veriga
3	362623	sprožilec za verižno zavoro
4	362624	sprednji ročaj
5		vklopna zapora
6		vklopno/izklopno stikalo
7		zračniki za motor
8		žagin kabel z vtičem
9	362610	čep za oljni rezervoor
10	362625	ohišje
11		pritrdilni vijak
12		napenjalni obroč za verigo

Pos.	Št. naročila.	Oznaka
13	362923	verižnik
14		oljni kanal
15		zgornja odprtina za napenjanje verige
16	362626	Krempljasti naslon
17		zadnji ročaj
18	362921	varovalna oprema za verigo
19	362622	varnostna nalepka
20	362627	komplet grafitnih šćetk (brez slide)
21	362928	olje za verigo 100 ml
22		napenjalo verige (brez slide)
	400144	olje za verigo 1 (brez slide)

ATIKA GmbH & Co. KG
