BRUKSANVISNING KS 2001-40 ATIKA

Brugsanvising - Sikkerhetsinformasjoner - Reservedeler

Kettingzaag

Vedligeholdelse og rengoring 54

EF-overensstemmelseserklæring

Bær hjelm, beskyttelsessbriller og horeværn.

Kaedesaven er egnet til

Tykke stammer og sterk spending 19

Vedligeholdelse og rengøring

Inden haver renngering og vedligeholdelses-opgave

Sikkerhetsinformasjoner 101

-Elektrisk sikkerhet 102

Montering 103

Førsteigangsetting 103

Smoring av kjected 103
-Fylle oljetanken 103

Igangsetting 103

• Nettilkopling 103
  -Nettsikring 104
  -Nettimpedans 104
  -Slaav/pa 104
• Kjedebrems 104
• Kontroll av kjedebremsen 104
• Stramme sagkjedet 104

Arbeide med motorsagen 104

• For saging 104
• Sagtilbakeslag 105
  -Hvordan unngå sagtilbakeslag 105
• Generell opptreden ved saging 105
• Ytterligere informasjoner ang. raging av trestammer 105
• Ytterligere informasjoner ang. tre under spanning/avlaste 105
• Ytterligere informasjoner ang. felling av traer 106

Vedlikehold og rengjøring 106

• Vedlikehold 106
  Sliping av sagkjedet 107
• Bytte sagkjede og sverd 107
• Kjedehjul 107
• Kontroll av olje-automatikken 107
• Rengjøring 107

Transport 107
Lagring 107
Mulige feil 108
Tekniske data 109
Garanti 109
Beskrivelse av sagen / reservedelsliste 109/177

EU-samsvarserklæring

tilsvarende EU-direktivet 98/37 EC

ATIKA GmbH & Co. KG

Schinkelstraße 97

59229 Ahlen - Germany

erklaerer seg eneansvarlig for atprodukter

Motorsag type KS 2001/40, KS 2201/40

somijke erklæringen gjelder, tilsvarer de grunnleggende sikkerhets- og helsekravene i direktivene 98/37 EC og de andere gjeldende EU-direktivene

2004/108/EG og 2006/95/EWG.

Samsvarsvurderingsprossess: 2000/14/EC - Vedlegg V.

Malt lydeffektniva LwA 104 dB (A) og garantert lydeffektniva LwA 105 (A).

Ahlen, 06.12.2007 A. Pollmeier, adm. dir

Leveranseomfang

Etter at eskens innhold er pakket ut mà du kontrollere at det

1 motorsag
1 sverd
1 sagkjede
1 kjedevern
1 flaske kjedeolje (100 ml)
1 bruksanvising

Driftstider

Ta hensyn til lokale forskrifter angaende stoybeskyttelse.

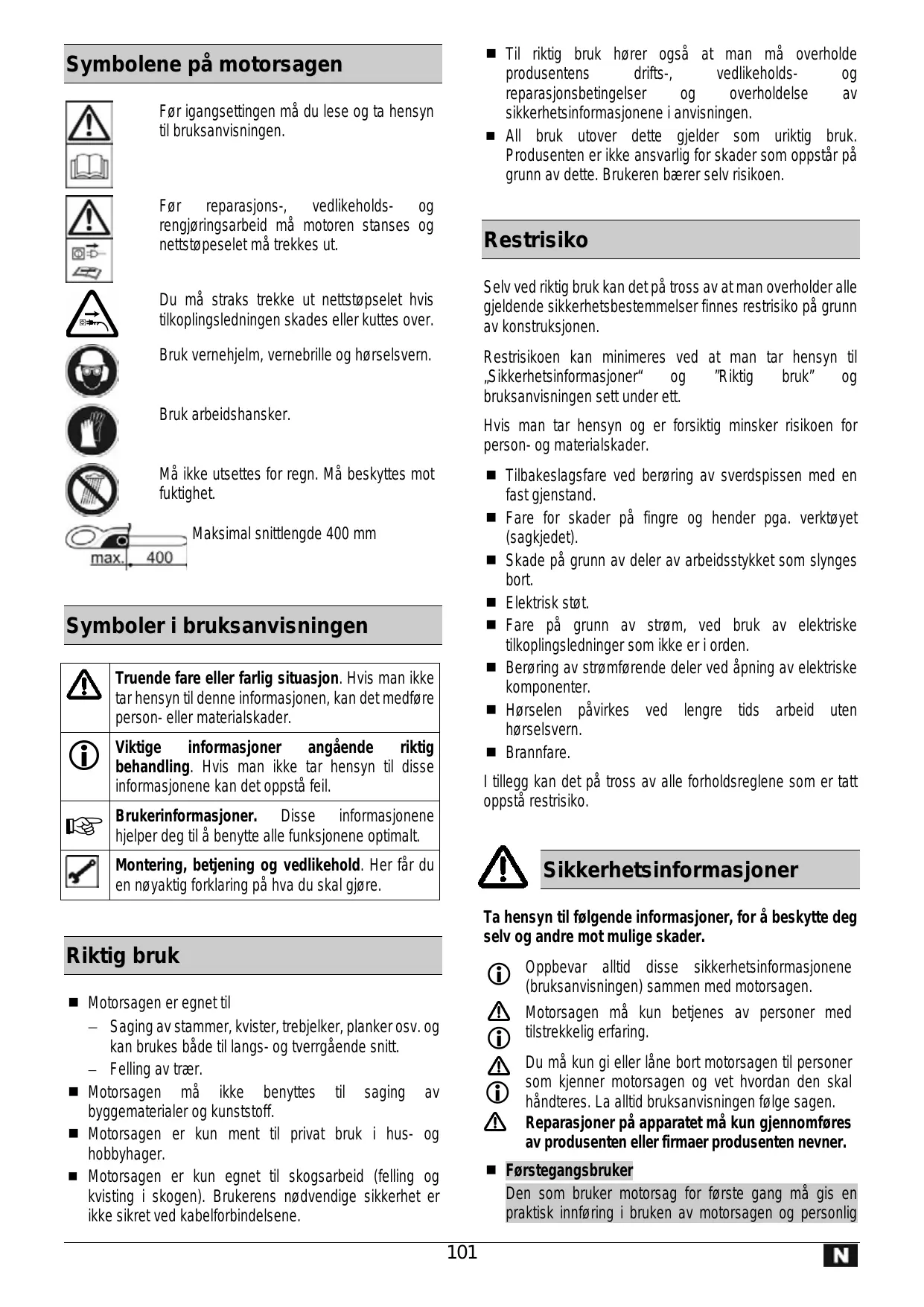

Symbolene på motorsagen

Før reparasjons-, vedlikeholds- og rengjøringsarbeid må motoren stanses og nettstøpeselet må trekkes ut.

Du ma straks trekke ut nettstopselet hisv tilkopingsledningen skades aller kuttes over.

Bruk vernehjelm, vernebrille og hørsvern.

Bruk arbeidshansker.

Må ikke utsettes for regn. Må beskyttes mot fuktighet.

Maksimal snittlengde 400mm

Symboler i bruksanvisningen

	Truende fare eller farlig situasjon. Hvis man ikke tar hensyn tildeen informasjonen, kan det medføre person-ller materialskader.
	Viktige informasjoner angående riktig behandling. Hvis man ikke tar hensyn tilppe informasjonene kan det oppstå feil.
	Brukerinformasjoner. Disse informasjonene hjelper deg tilå benytte alle funksjonene optimalt.
	Montering, betjening og vedlikehold. Her fær du en nøyaktig forskaring på hva du skal gjøre.

Riktig bruk

• Saging av stammer, kvister, trebjelker, planker osv. og kan brukes bade til langs- og tverrgaende snitt.
  Felling av traer.

■ Motorsagen på ikke benyttes til raging av byggematerialer og kunststoff.
■ Motorsagen er kun ment til privat bruk i hus- og hobbyhager.
■ Motorsagen er kun egnet til skogsarbeid (felling og kvisting i skogen). Brukerens ndvendige sikkerhet er ikke sikret ved kabelforbindelsene.

■ Til riktig bruk hører øgså at man违法犯罪 overholde produsentens drifts-, vedlikeholds- og reparasjonsbetingelser og overholdelse av sikkerhetsinformasjonene i anvisningen.
■ All bruk utover dette gjelder som uriktig bruk. Produsenten er/DDke ansvarlig for skader som oppstar pagna grunn av dette. Brukeren bærer selv risikoen.

Restrisiko

Seli véd riktig bruk kan det på tross av at man overholder alle gjeldende sikkerhetsbestemmelse finnes restrisiko på grunn av konstrujsjonen.

Restrisikoen kan minimeres ved at man tar hensyn til „Sikkerhetsinformasjoner" og "Riktig bruk" og bruksanvisningen sett under ett.

Hvis man tar hensyn og er forsiktig minsker risikoen for person- og materialskader.

• Tilbakeslagsfare ved berøring av sverdspissen med en fast gjenstand.
• Fare for skader på fingre og hender pga. verktøyet (sagkjedet).
  Skade på grunn av deler av arbeidsstykket som slynges bort.
  Elektrisk støt.
  Fare på grunn av strom, ved bruk av elektriske tilkoplingsledninger som ikke er i ordin.
  ■ Berøring av strømforende deler ved øpning av elektriske komponenter.
  Horselen pāvirkes ved lengre tids arbeid utenhorselsvern.
  ■ Brannfare.

I tillegg kan det på tross av alle forholdsreglene som er+tatt oppsta restrisiko.

Sikkerhetsinformasjoner

Ta hensyn til følgende informasjoner, for Å beskytte deg selv og andre mot mulige skader.

Oppbevar alltid disse sikkerhetsinformasjonene (bruksanvisingen) sammen med motorsagen.
Motorsagen på kun betjenes av personer med tilstrekkelig erfaring.
Du ma kun gi aller lane bort motorsagen til personer som kjenner motorsagen og vet hvordan den skal handteres. La alltid bruksanvisningen ffolge sagen.
Reparasjoner på apparatet munch gjennomfores av produsenten eller firmaer produsenten nevner.

Førstegangsbruker

Den som bruker motorsag for første gang på gis en praktisk innføring ibruken av motorsagen og personlig

verneutstyr av en erfaren bruker. Førstegangsbrukere maforst ove pa skjaering av rundtre pa en sagebukk erler et stativ.

Vær oppmerksom. Pass på hva du gjør. Gå fram med fornuft. Ikke benytt apparatet när du er sliten eller er pavirket av narkotiske stoffer, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet kan medføre alvorlige skader.
Før bruk må du gjøre deg kjent med sagen ved hjelp av bruksanvisingen.
- Ikke bruk sagen til ting den ikke er beregnet til (se Riktig bruk).
Unngå uvanlig kroppsholdning. Sørg for at du stå sikkert og hold alltid likevekten.
■ Bruk alltid egnete arbeidsklær.
- ingen vide klær eller smykker, de kan bli hengende fast i de bevegelige delene
- sklisikre sko (arbeidssko)
- et harnett eller et hodeplagg hvis du har langt hare
■ Bruk alltid personlige verneklaer:
- Hørsvern
- Vernebrille eller visir
- Hansker
- Godkjent vernehjelm i situasjoner hvor man må regne med at det kan oppstå hodeskader (f. eks. ved felling eller kvisting av trær).
Vi anbefaler at man bruker benbeskyttelse.
Hold arbeitsområdet i ordin! Uorden kan medføre ulykker.
Tahensyn til miljopavirkninger: -Ikke utsett motorsagen for regn. -Ikke benytt motorsagen i fuktige ell er vate omgivelser.
- Utsett arbeidet ved ugunstig vær (regn, snø, is, vind) - økt fare for ulykker!
- Sørg for god belysning.
- Ikke benyt motorsagen i naerheten av brennbare væsker eller gasser.
La aldri sagen sta uten tilsyn.
- Ved arbeitspauser på motorsagen legges slick at ingen kan skades. Motorsagen på sikres slick at uvedkommeneste ikke kan benytte den.
Personer under 18 År mägressive motorsagen.
Andre personer mă holdes pă avstand.
■ Brukeren er ansvarlig for ulykker eller farer som oppstår overfor andre personer eller deres eiendom.
■ Brukeren er ansvarlig for tredje person i arbeidsomraret.
Hold barn pa avstand.
- Ikke la andre personer, spesielt barn, berore verktøyet eller kabelen.
Hod dem borte fra arbeidsområdet ditt.
- Beskytt deg mot elektrisk støt. Unngå berøring med jordete deler (f. eks. rør, varmeovner, komfyrer, kjøleskap osv.)
■ Ikke bruk spreukne sagkjeder eller slike som har endret form.
■ Benytt kun skarpe sagkjeder, da stumpe sagkjeder ikke kun fær til økt fare for tilbakeslag, men øgså belaster motoren.

■ Ikke begynn med skjaeringen for sagkjedet har oppnadd det fulle omdreiningstallet.
Nár du slár pá má motorsagen stóttes pá en sikker mate og holdes fast. Kjede og sverd má sta fritt.
- Ikke overbelast maskinen! Du arbeider bedre og sikrere i det oppgitte ytelsesområdet.
Sagen på kun drives med komplette og korrekt festete verneinnretninger og du på ikke endre=noe ved maskinen som kan påvirke sikkerheten.
■ Ikke endre sagen aller deler av den.
Du på sprute vann på sagen. (Farekilde elektrisk strøm).
- Oppbevar sagen på et sikkert sted. Oppbevar sager som ikke er i bruk på et短时间内, lukket rom som erutilgengelig for barn.
Slä av maskinen og trekk ut nettstöpelet ved:

• Berøring av motorsagen med jorden, steiner, spikre eller andre fremmedlegemer kontroller straks kjerdet og sverdet
  Reparasjonsarbeider
  Vedlikeholds- og rengjoringsarbeider
• Retting av feil
  Kutting av tlikopingsledninger
• Kontroll av tilkoplingsledningene om disser omslynet erler skadet.
  Transport
• Etterspenning av kjected
  Kjedebytte
• När maskinen forlates (også ved kort avbrudd)

Motorsagen mä stelles nøye:

• Hold verktøyet skarpt og rent for at du skal kinne jobbe på en bedre og sikker mæte.
• Følg vedlikeholdsforskiftene og informasjonene angænde bytte av verktøy.
• Hold handtakene tøre og fri for harpiks, olje og fett.

• Før sagen brukes igjen på man undersøke verneinnretningene nøye for ø finne ut om de fungerer tilfredsstillende og riktig.
• Kontroller om de bevegelige delene fungerer som de skal og ikke henger fast eller om deler er skadet. Alle deler på vindere riktig montert og oppfyllle alle betingelsene for at man skal kinne sikre feilfri drift av sagen.
• Skadete verneinnretninger og deler på repareres eller byttes ut riktig ved et godkjent verksted, hvis ikke annet er nevnt iBruksanvisningen.
• Skadete eller uleselige sikkerhetsklistremerker på byttes ut.

! Elektrisk sikkerhet

Stopsler og kopingsboksene på tilkopingsledningene ma vår produsert i gummi, myk PVC eller annet termoplastisk material med lik mekanisk fasthet uller vår trukket over med et slikt material.
Stopselinretningen til tlikoplingsledningen på vår sprutevannsbeskyttet.
- Ved legging av tilkoplingsledningen på man passer på at den ikke klemmes,keptkes eller at stopsforbindelsen blir.Var.
- Ikke bruk tilkopilingsledningen til formal den ikke er ment brukt til. Beskytt tilkopilingsledningen mot varme, olje og skarpe kanter. Ikke bruk tilkopilingsledningen til á trekke ut støpselet fra stikkontakten.
Hvis du bruker kabeltrommel, ma du vikle kabelen helt ut.
■ Kontroller tilkoplingsledningene regelmessig og bytt dem ut hvis de er skadet.
■ Ikke benytt defekte tilkoplingsledninger.
Ute má du kun benytt teikoplingsledninger som er godkjent og merket for bruk ute.
■ lkke bruk provisoriske elektriske tilkoplinger.
- Ikke dann bro ved verneinnrettingene aller sett dem ut av drift.
Kople til sagen via feilstrømsvernebryteren (30 mA).
Den elektriske tilkoplingen eller reparasjoner på elektriske deler av maskinen må utføres av autorisert elektriker eller på et av kundetjenestestedene. Man må ta hensyn til de lokale forskrittene angäende vernetiltak.
Reparasjoner på andre deler av maskinen på utføres av produsenten eller på et av hans kundetjenesteder.
Benyttkun originalereservedeler.Hvis man benytter andere reservedeler kan det oppsta ulykker for brukeren.Produsenten er ikke ansvarlig for skader som oppstárpgrunn av dette.

Montering

! Ikke kople sagen til strømnettet før sagen er fullstendig montert.
Fare for skader! Bruk alltid arbeidshansker under monteringen.

Legg motorsagen med motoren pekende nedover på en rett flate.
Fjern forkledningen (10), ved a lõsne festeskruen (11). 1
Legg sagkjedene inn i foringsspalten rundt sverdet. Pass på at kjedeleddene gär i riktig retning. 2
Sla pā sverdet. 3
Ved innbyggingen mā man passe pā at kjedeleddene ligger riktig i faringsspalten og pā kjedehjulet (13). 4 Er det vanskelig ā legge sagkjedet rundt kjedehjulet? Drei kjedestrammeren (22) mot klokken til sagkjedet kan leggeslett rundt kjedehjulet. Drei sā kjedestrammeren (22) med klokken til sagkjedet er strammet.
Sett på forkledningen (10) igjen
Stram sagkjedet som i avsnittet "Stramme sagkjedet")

Før对不起 igangsetting

Smøring av kjerdet

Levetiden og kutteytelsen til kjetet avhenger av optimal smoring. Under driften smores motorsagen automatisk med olje via oljekanalen

Fylle oljetanken: 5

Still motorsagen på et egnet underlag.
Skru pa oljetanklokket (9).
Fyll oljetanken med ca. 100 ml biologisk nedbrytbare motorsaghefteoljen (bestillingsnr.: 400144). Päfyllingsnivået kan man se i nivåvinduet (17). Bruk en trakt forå lette päfyllingen. Ved päfyllingen må du passer på at det ikke kommt smuss ned i oljetanken.
Skru póljetanklokket (9) igjen.

Trykk på "primeren" ca. 10x ved første pafylling eller etter pafylling av en helt tom oljetank, for a pumpe oljen inn i kretsløpet.
Bruk aldri resirkulert olje ell er spillolje. Ved bruk av oljesom/DDke godkjent for motorsager slettes garantien.

Igangsetting

(1) Nettilkoppling

• Sammenlikne den spenningen som er oppgitt på sagens typeskilt med nettspenningen og kople sagen til den respektive og forskriftsmessige stikkontakten.
  ① Jordet schuko-støpsel, nettspenning 230 V med feilstrømsvernebryter (F1-bryter 30 mA)
  ■ Bruk skjoteledning med tilstrekkelig tverrsnitt.

(1) Nettsikring

16 A treg

Slà av/pà

Skadete brytere og bremser på straks repareres aller byttes ut av kundeservice.

Nár du slár på<má motorsagen støttes på en sikker mæte og holds fast. Kjede og sverd på stå fritt.

Slå på 6

Trykk på tilkoplingssperren (5) og hold den inne. Dra sä i bryterspaken (6). Slipp tilkoplingssperren.

Slà av

Slipp bryterspaken.

Kjedebrems

Kjedebremsen er en beskyttesesmekanisme som utloses via handvernet foran ved tilbakeslaende motorsag eller etter at av/pa-bryteren er sluppet. Sagkjedet stanser umiddelbart (< 0,1 sek.).

Kontroll av kjedebremsen

Kontroller kjedebremsen fra tid til annen, for a se at den fungerer riktig.

Bring kjedebrems-utløsningen (3) i pos. 2 og slå på motorsagen.

Pos. 2 = Kjedebrems aktiv

SagkJedet gär畸形

Bring kjedebrems-utløsningen (3) i pos. 1 og slå på motorsagen.

Pos. 1 = Kjedebremsen er l OST

SagkJedet starter

Stramme sagkjected

• Før innstilling eller kontroll av sagkjedespenningen man nettstøpselet trekkes ut.
• Bruk arbeidshansker, for a unnga skader.

Kontroller sagkjedespenningen

for arbeidet pabegynnes
etter de fsigma kuttene
hvert tiende minutt under sagingen
Kun ved riktig strammet sagkjede og tilstrekkelig smoring, kan du paviske sagens levetid.

et nytt sagkjede må strammes ofte, til det er tilpasset
ved oppvarming av kjetet til driftstemperatur utvider det seg og mA strammes igjen.

Etter at sagarbeidet er avsluttet, slakkes sagkjedet igjen, ellers vil det oppsta for hoy spentning i sagkjedet under avkjøling.
stram straks hvis kjeret rister erler gár ut av føringen.

Stramming av sagkjected:

1. Legg motorsagen med motorenpekende nedover pa en rett flate .
2. Løsne festeskruene (11) 1-2 omdreininger mot klokken.
3. Drei sä kjedestrammingen (12) trinnvis med klokken til riktig kjedespenning er oppnädd. Festeeffekten hinder at kjedespenningen lösner.

Festeskruen (11) dreier med, eventuelt mä den lösnes igjen under strammeprosessen.

1. Sagkjeted er strammet riktig, när det kan heves ca. 3 - 4 mmmidtpäsverdet.10
2. Drei kjedestrammeringen (12) mot klokken, hvis sagkjedet er strammet for hardt.
3. Skru pa festeskruen igjen for hand.
4. Kontroller om kjedeleddene ligger riktig i foringsspalten til sverdet.

Arbeide med motorsagen

Før saging

Gjennomfør følgende kontroller før igangsettingen og regelmessig under sagen:

Er motorsagen komplett og riktig montert?
Er motorsagen i god og sikker tilstand?
Er oljetanken fylt?

Sagkjedet mä vare riktig slipt for at man skal kinne arbeide godt og sikkert.

Er kjedebremsen Iosnet og arbeider den problemfritt?

Kjedebremsutløseren (3) må stå i pos. 1. Ta hensyn til punktene i avsnitet "Kontrullere kjedebremsen".

Er handtakene rene og tørre - fri for olje og hariks?
Er arbeitsplassen fri for gjenstander man kan falle i?
Har du pà nødvendig verneutstyr?
Har du lest og forstatt alle informasjonene?
Er nettstøpselet og skjøteledningen i god stand?

Ikke benytt defekte ledninger

Er skjoteledningen lagt riktig? 11
Kople sagens stopsel til skjoteledningen. Lag en slyfe med skjoteledningen og skyv den gjennom sikringsstykket.

Heng sløyfen på kroken. Støpselforbbindelsen er på sikret mot egenhendig utløsning.

Under arbeidet mä du passer på at skjoteledningen alltid fores bak motorsagen, utenfor området til sagkjedet og det som skal sages.

Sagtilbakeslag

Hva menes med sagtilbakeslag? Sagtilbakeslag kalles det纳税 brukeren.

Dette skjer nár

• sverdsispensive berørdet som skal sages (utilsiktet) aller andre feste gjenstander.
  -sagkjedet er fastklemt.

Motorsagen reagerer ukontrollert og medfører hypppig at brukeren fær alvorlige skader.

A Vær svært forsiktig ved sidelengs kutting og ved skjeve eller langsgående kutt, fordi klofestet (16) ikke er satt an.

• Sag forsiktig i fliset tre. Det er fare for skade på grunn av de trestykkene som rives med.
  La sagkjedet gafor du harkontakt med treet.
• Skjær det som skal sages kun med underkanten. Hvis man skjærer med overkanten oppstår sagtilbakeslag.
  Sett motorsagen an sá flatt som mulig.
  ■ Bruk klofestet (16) til Å fiksere motorsagen på treet. Bruk klofestet som spak under sagingen. 16
  Ved saging av tykke kvister eller stammer mä du sette an klofestet (16) på et dypere punkt. For Å feste en gang til, løsner du klofestet fra treet og setter det an igjen dypere. Ikke fjern sagen fra kuttet.
  La motorsagen arbeide, ved at dannerletttrykk over klofestetveda trykkepaspaken. Ikke trykk med kraft mens du sager.
  Arbeid aldri

■ Ikke overbelast motorsagen. Du oppnár de.best kutteresultatene, när kjedehestigheten ikke senkes.
Vær forsiktig ved slutten av sagkutting. Nær sagen treffer treet, endres tyngdekraften. Det er fare for skade på bein og føtter.
Fjern motorsagen fra kuttet kun mens sagkjedet er i gang.
■ Berør aldri trådgjerder eller bakken mens sagen er i gang.
Slā av motorsagen mellom kuttene, hvis det skal gjennomfores flere kutt.
Hvis sagkjedet klemmes fast i treet må man straks slå av sagen og trekke ut nettstøpselet. Bruk en kil, for Å lösne sverdet.
- Legg inn pauser i ragingen, sik at elektromotoren kan avkjøles.

Ytterligere informasjoner ang. saging av trestammer

• Legg aldri stammen som skal sages på bakken. Stott stammen slick at kuttet ikke lukkes og sagkjedet klemmes. Bruk et sikkert underlag (f. eks. en sagbukk). Unngå at sverdspissen eller sagkjedetkommen ikontakt med bakken.
  Still opp korte stammer for sagingen og klem dem fast.
  Unngå kutting av tynt tre eller sagtømmer. Motorsagen er ikke egnet for dette typen arbeid.
  Vær spesielt forsiktig ved langsgaende snitt, da klofestet ikke blir brukt. Du unngår sagtilbakeslag ved at du førén sagen i en flat vinkel.
• Ved arbeid i en bakke, mä du alltid over uller ved sider av stammen eller det liggende materialet som skal sages. Se opp for stammer som ruller nedover.

Ytterligere informasjoner ang. tre under penning/avlaste

Hvis kvistene eller treet som står under spanning frigjort fra spennen in under sagen, må man vare veldig forsiktig.

Det som skal sages kan reagere helt ukontrollert og före til alvorlige skader eller.dod.

Denne typen arbeid mä kun utføres av opplæte fagfolk.

Ved hvert arbeid mä du først sette an avlastningskuttet på trykksiden ① og delekuttet ② - motorsagen kan ellers klemmes fast eller slå tilbake.

Tre på oversiden i spenning 17

Tre på undersiden i speffening 18

Lag et kutt ovenfra (en tredjedel av stammens tverrsnitt) og nedover.
Lag et kutt på det samme stedet nedenfra, slick at stammen deles.

Tykke stammer og sterk spening 19

Ytterligere informasjoner ang. felling av traer

Bruk alltid hjelm for á beskytte deg mot kvister som faler ned.

Ta hensyn til sverdets lenghte. Man fär kun felle trær som har minde stammetversnitt enn sverdets lenghte.
Sikre arbeidsområdet før fellingen starter. Pass på at ingen personer eller dyr oppholder seg i fellingsområdet (minimumsavstand 2 trelungder).
Sikre at arbeidsområdet rundt stammen er fritt for ting man kan falle i og at det finnes en rømningsvei uten hindringer. 21
Sorg for at du star pa et sikkert sted.
Tips:

Fastlegg fallretningen før treet felles. Ta hensyn til trekronens tyngdepunkt, nabotrær, helningsretningen, treets helsetilstand og vindretningen. På davon siden kuttes fellingsrisset inn.

Felle traer: 22

Rengjør arbeidsområdet ved stammen for uønsketekvister, busker oghindre.
Rengjør stammefoten grundig - sand, steiner og andre fremmedlegemerg jør sagkjedet stump.
Ta hensyn til treets helsetilstand -svær forsiktig ved stammen med skader eller dødtd material (tørt, rattent eller dødtd tre).
Sag et fellingsriss i stammen som er ca. 1/3 av pretverrssnitet dypt. Lag først det vannrette kuttet og sa et kutt ovenfra i en vindel på 45^ .
Sag sö et fellingsnitt på sider av stammen som ligger vis-à-vis. Dette kuttet违法犯罪 (ca. 4 cm) enn det vannrette kuttet til fellingsrisset.
Stammen må ikke sages tvers over. Minst 1/10 av stammens tversnitt må bli stående igjen. Hvis treet begynner Å falle for tidlig, må man straks trekke motorsagen ut av kuttet og gå tilbake eller til sider.
Stikk en kilé inn i det vannrette fellingsrisset, for at treet skal falle.
Se opp for kvister og greiner som faller ned nár treet begynner á falle.

Vedlikehold og rengjøring

For hvert vedlikeholds- og rengjoringsarbeid

Ytterligere vedlikeholds- og rengjøringsarbeider som beskrives i dette kapittelet, mA kun gjennomfores av kundeservice.

Sikkerhetsinnretninger som er fjernet for vedlikehold og rengjaring, mA monteres igjen og kontrolleres.

Bruk kun originaldeler. Andre deler kan medføre uforutsette skader.

Vedlikehold

Bruk hansker, for a unnga mulige skader.

Gjennomfør følgende vedlikeholdsarbeid regelmessig, for Å sikre lang og pålitetig bruk av motorsagen.

Kontroller motorsagen for à finne āpenbare mangler som

• lst, uthengte ell er skadet sagkjede
• lst feste
  slitte aller skadete komponenter

Kontroller falgende uttered bruk av motorsagen

slitasje, spesielt kjede, sverd og kjedehjul.
- Riktig montere og intakte forkledninger aller verneinnretninger.

Nodvendige reparasjoner eller vedlikeholdsarbeider mag gjennomfores for motorsagen brukes.

Sliping av sagkjected

For sliping av et sagkjede trenger man fagkunnskap. La sagkjedet etterslipes hos en fagforhandler.

Du kan også slips sagkjedet selv med vårt kjedeslipeapparat KSG 220 (artikkelnr.: 302360).

Sagkjedet mæ vær e riktig slipt og rengjort for at man skal kunne arbeide godt og sikkert.

Bytte sagkjede og sverd

Sagkjedet og sverdet utsettes for stor slitasje. Bytt ut sagkjedet og sverdet med en gang, hvis de/DDke fungerer feilfritt.

Legg motorsagen med motoren sekende nedover på en rett flate.
Fjern forkledningen (10), ved Å lösne festeskruen (11).
Drei kjedestrammeren (22) mot klokken, for à lösne sagkjedet litt. 3
Ta sverdet ut med sagkjedet.
Rengjør føringsspalten grundig, hvis kun sagkjedet byttes ut.
Ved innbyggingen på man passer på at kjedeleddene ligger riktig i føringsspalten og på kjedehjulet (13). 4
Drei kjedestrammeren (22) med klokken til sagkjedet er strammet.
Sett på forkledningen (10) igjen og stram sagkjedet som beskrevet i avsnittel "Stramme sagkjedet".

Kjedehjul

Belastningen til kjedehjulet (13) er spesielt stor. Kontroller tennene til kjedehjulet regelmessig for a finne eventuell slitasje eller skade.

Et slitt eller skadet kjedehjul minsker levetiden til sagkjedet og ma derfor straks byttes ut av kundeservice.

Kontroll av olje-automatikken

Hvis det ved kontroll vises et økende oljesper, arbeider olje-automatikken riktig.

Hvis det på tross av full oljetank ilke vises noe oljespor

mă du rengjøre oljekanalen (14) og de øvre kjedestrammethullene (15) 23
Hvis dette ikke fører til bedding,emean du kontakte kundeservice.

Rengjøring

Rengjør motorsagen nøye etter hv er bruk, sik at den fungerer uten problemer.

Rengjør huset med en myk børste eller en tørr klut.
Du ma ikke bruke vann, løsningsmiddel og poleringsmiddel.
Pass på at ventilasjonsspaltene for motorkjølingen er fri (fare for overoppheting).
Demoner forkledningen (10), sverdet og kjedet etter lengre tids bruk (1-3 timer) og rengjør med en børste. 24
Ved sterk tilsmussing, legges kjeted noen timer i et fat med kjererengjoringsmiddel. Deretter skylles kjeted med rent vann.
Fjern alle rester på kjedehjulet (22) og sverdfestet med en børste.
Rengjor oljekanalen (14) med en ren klut.

Transport

Før hver transport ma man trekke ut stopselet.

Motorsagen på kun Transporteres med påssatt kjedevern.

Lagring

Noen kjedeoljer danner avleiringer etter lenght tid. Derfor mä oljesystemet før en lenght lagring spyles med et rengjøringsmiddel for motorsag. Fyll pa rengjøringsmiddel opp til halvfull tank (ca. 50 ml). Lukk tanken. La motorsagen gå uten montert sverd og kjede, til alt rengjøringsmiddelet har kommet ut av oljeapningen til motorsagen.

Legg sagkjedet i et oljebad over et kort tidsrom og vikle det sā inn i et oljepapir.

Før haver feilretting

• Slà av sagen
• Vent til sagen stared helt stille
  Trekk ut stopselet

Etter haver feilretting ma alle sikkerhetsinnretningene settes i drift igjen og kontrolleres.

Feil	Mulig ørsak	Oppretting
Motorsagen starter ikke nær man/slår den på	Ø Kjedebrems Ø Ingen strøm Ø Skjøteledningen er skadet Ø Nettstøpselet, motoren eller brytereer defekt	Ø Løs kjedebremsen Ø Kontroller strømforsyningen, stikkontakten og sikringen Ø KontROLLER skjøteledningen, bytt skadet kabel med en gang Ø La en autorisert elektriker aller kundeservice kontrollere/repairere motoren eller bryterne, hcv. bytte ut mot originale resedeler
Motorsagen arbeider med avbrudd	Ø Ekstern øskontakt Ø Intern øskontakt Ø Av/på-bryter defekt	Ø Ta kontakt med kundeservice
Motorsagen lugger, vibratorer eller sager ikke riktig	Ø Kjured er stump Ø Kjured er slitt Ø Kedespenning Ø Kjured er ikke riktig montert (tennene peker i feil retning)	Ø Etterslip kjured erller bytt det Ø Bytt ut kjured Ø Kontroller og still inn kedespenningen Ø Montere kjured på nytt
Motorsagen arbeider ikke med full effekt	Ø Skjøteledningen er for lang eller har for lite tversnitt. Ø Stikkontakten er for langt unna hovedtilkoplingen	Ø Bruk skjøteledning med tilstrekkelig stort tversnitt Ø Bruk en stikkontakt som befinner seg naermere arbeidsområdet
Sagkjedet blir varmt	Ø Ingen olje i tanken Ø Oljekanalen er tilstoppet Ø Kedespenningen er for hjø Ø Kjured er stump	Ø Fyll på olje Ø Rengjør oljekanalen Ø Innstill kedespenningen Ø La kjured etterslipes eller bytt det ut
Ingen sagkjedesmøring	Ø Ingen olje i tanken Ø Oljekanalen er tilstoppet	Ø Fyll på olje Ø Rengjør oljekanalen

Tekniske data

Type	KS 2001/40	KS 2201/40
Motoreffekt P1	2000 W	2200 W
Nettspanning		230 V~
Nettfrekvens		50 Hz
Tomgangsturtall n0		7600 min-1
Nettsikring		16 A treg
Sverdlengde		400 mm
Sagkjedehestigkeit		13,5 m/s
Oljetankvolum		150 ml
Beskyttelsekesklasse		II / 回
Bremsetiden til kjedebremsen		0,1 sek.
Vekt		ca. 5,9 kg
mål't lydefeffektnivå LWA	104 dB (A) (mål't h!. EU-direktivet 2000/14/EC)
garantert lydefeffektnivå LWA	105 dB (A) (mål't h!. EU-direktivet 2000/14/EC)
Lydtryksniveau LPA	94,3 dB (A) (mål't h!. EU-direktivet 2000/14/EC)
Händ-arm-vibrasjon foran (mål't h!. EU-direktivet 1033/DIN 45675)	a_vhw = < 3,39 m/s2
Händ-arm-vibrasjon bak (mål't h!. EU-direktivet 1033/DIN 45675)	a_vhw = < 3,69 m/s2

Garanti

Symboler på kedjesågen

Arbeta med kedjesågen

Innan man sāgar

Genomfor foljande kontroller innan Du tar sagen i drift somt regelbundet under sagning.

Trä under spanning på undersidan 18
