NÁVOD K OBSLUZE KS 2001-40 ATIKA

Návod k použití - BezpečnostníPokyny - Náhradní díly

Kaedesav

Návod na obsluhu – Bezpečnostné pokyny

Náhradné dilece

Verižna Žaga

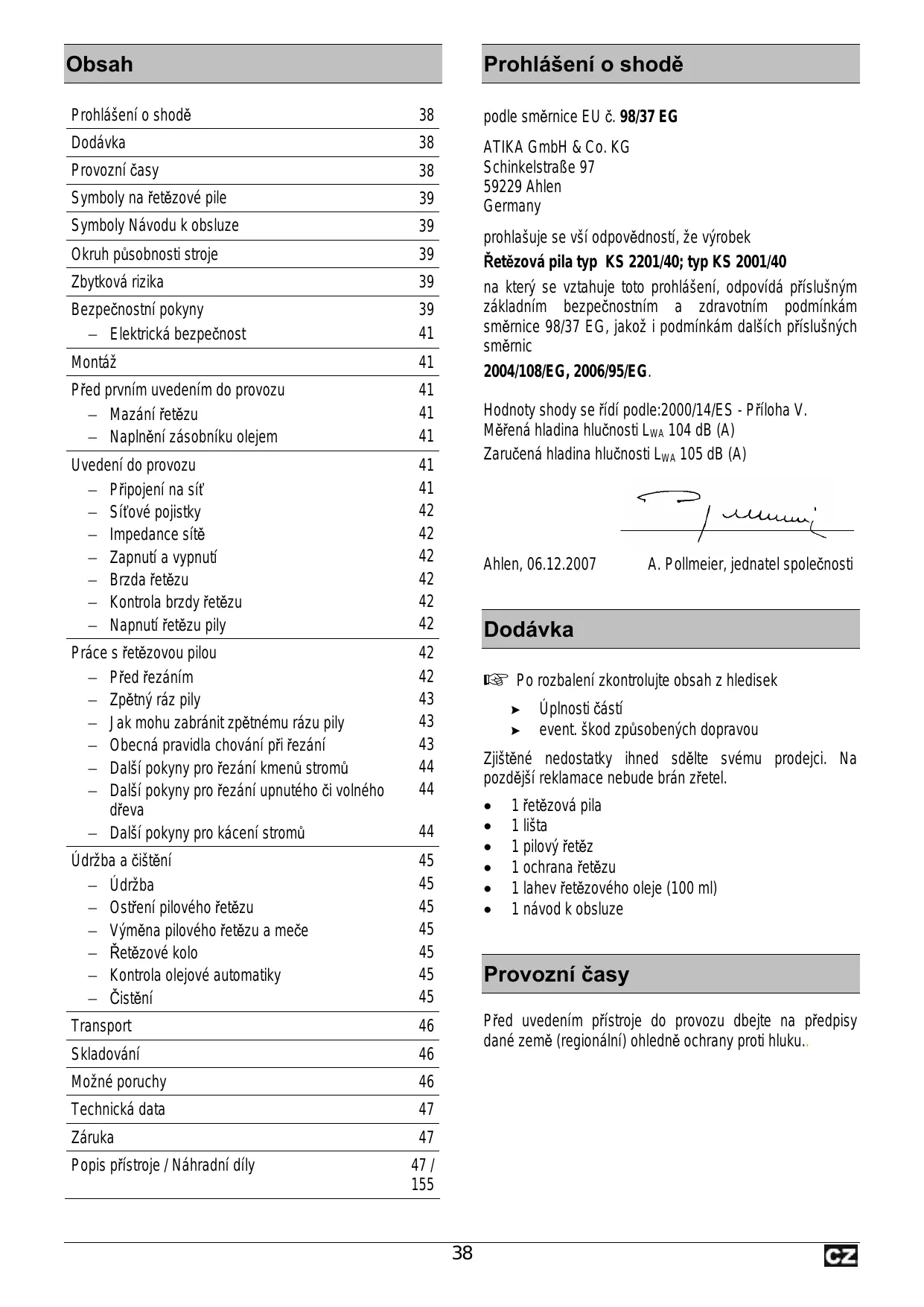

Prohlášení o shodě 38

Dodávka 38

Provozní Časy 38

Symboly na retezové pile 39

Symboly Návodu k obsluze 39

Okruh pusobnosti stroje 39

Zbytková rizika 39

BezpečnostníPokyny 39

Elektrická bezpečnost 41

Montáž 41

Před prvním uvedením do provozu 41

• Mazánířetězu 41
• Naplněni zásobníku olejem 41

Uvedeni do provozu 41

• Pripojeni na sit' 41
• Sǐt’ové pojistky 42
  Impedance sítě 42
• Zapnuti a vypnuti 42
  -Brzda retezu 42
• Kontrola brzdy rětězu 42
• Napnuti frtezu pily 42

Prace s retezovou pilou 42

• Pred rezanim 42
• Zpětný ráz pily 43
• Jak mohu zabránit zpětnému rázu pily 43
• Obecná pravidla chování priřezání 43
• Dalsipokyny pro frezanikmenu stromu 44
• DalsíPokyny prořezání upnutéhoči volného d'reva 44
• Dal'si pokyny pro kaciní stromü 44

Udrzba a cisteni 45

• Udrzba 45
• Ostreni piloveho retezu 45
  Vymena piloveho retezu a mece 45
• Retězové kolo 45
• Kontrola olejové automatiky 45
• Čistění 45

Transport 46
Skladování 46
Možné poruchy 46
Technická data 47
Záruka 47
Popis pristroje / Nahradni dily 47/ 155

Prohlášeni o shodě

podle smernice EU c. 98/37 EG

ATIKA GmbH & Co. KG

Schinkelstraße 97

59229 Ahlen

Germany

prohlasujesevsidopovednosti,zevyrobek

Retezová pila typ KS 2201/40; typ KS 2001/40

na ktery se vztahuje toto prohlaseni, odpovidá príslusným základnim bezpečnostnim a zdravotnim podminkám směrnice 98/37 EG, jakoz i podminkám dalsich príslusnych směrnic

Hodnoty shody se fridi podle:2000/14/ES - Přiloha V.

Měrěna hladina hlučnosti LwA 104 dB (A)

Zaručena hladina hlucnosti LwA 105 dB (A)

Ahlen, 06.12.2007

A. Pollmeier, Jednatel společnosti

Dodávka

Po rozbalení zkontrolujte obsah z hledisek

Uplnosti casti
event. skod zpu sobenych dopravou

Zjistene nedostaty ihned sdelte svemu prodezji. Na pozdejsi reklamace nebude bran zretel.

1 retezova pila
1 lista
1 pilovy'retez
1 ochrana 3etzu
1 lahev retezového oleje (100 ml)
1 návod k obsluze

Provozní Časy

Před uvedením prístroje do provozu dbejte na prědpísy dané země (regionálni) ohledné ochrany proti hluku.

Symboly na štežové pile

Pred uvedenim do provozu si prectete tento navod k obsluze a bezpecnostniPokyny a dodrzujte je.

Před opravou, udržbou nebo Čistěním vždy vypněte motor a odpoje stroj od sítě.

Okamžitě vytáhněte zástrčku ze zásuvky,Pokud je prívodní vedení poškozené nebo protnute.

Noste ochrannou helmu a ochranu očí a sluchu.

Noste ochranné rukavice.

Chrante préd destém. Chrante préd vlhkosti.

Maximalí délka rezu 400 mm

Symboly Návodu k obssluge

Δ!	Hrozćí nebezpećí nebo nebezpečná situace. Nerespektovány těchto pouků mûže zpúsobit zraněné nebo věčné škody.
Φ	Duležitá upozorněné ke správnému zacháeni s pilou. Nedodržení znamě nažnost poruch Či poškození pily.
Σ	Pokyny pro uživatele. Tyto pouký vám pomohou optimálné vyuzít vsechny funkce.
Σ	Montáž, obsluha a Údržba. Zde je popsánovsé co. Je třeba učinit.

Okruh púsobnosti stroje

Retezová pila je určená
- křezáni kmenú stromú, větví, dřevěních trámú, prken atd. a může se používat pro Žezáné napřić i poděl k vlákům děva.
- ke kácení stromú.
- Retězová pila neni určena k režáni stavebních materialù a umělych hmot.
Retězová pila je vhodná pouze k soukromému používání v domácnosti a na zahrade.

Retezová pila není vchodná pro lesni práci (kaceni a odvetování v lese). Potrebná bezpečnost obsluhjúciho není kabelovým spojením zaručena.
Do teto kapitoly patr tez doprzeni vyrobcem prdepsanych Poknuz hlediska udrzby, pece a event.ocrav ci ciisteni stroje. Rovnez doprzeni vsech bezpechnostnichPokynu.
■ Kaźde jiné použití stroje nespadá do okruhu púsobnosti Stroje a jestlíze pri takovém užití vzníknou škody, veskerá rizika z nich plynouci jdou na vrub uživatele.

Zbytková rizika

I pri dodrženi vekerych predpisù a bezpečnostníchPokynú nelze vyloučit díky konstrukci a určeni stroje jistá zbytková rizika.

Tato Ize minimalizovat pouze dokonalou znalostí a hlavně dodržovámí věskerych bezpečnostníchPokyná dodržením všech bodů obsaženych v kapitole okruh púsobnosti stroje.

Pri vlastni praci ohleduplnost a opatrnost zmensuji rizika zraneni nebo jinych skod.

Riziko zpětného rázu pri dotyku pevného prědmětu hrometem listy.
■ Riziko zraněni prstù a rukou nastrojem (pilovým štezem).
Zraněni odmrstěnymi căstmi obrobu.
Uraz elektrickym proudem.
Ohrozené el.proudem pri pouziti vadného el.prípoje.
Dotkutim se casti stroje, ktere jsou pod napetim.
Poskození sluchu prí dlouhodobé práci bez ochrany uši.
Riziko požáru.

Dalsí rizika nejsou vyloučena.

BezpečnostníPokyny

Dodržujte následujíci pouky, abyste chránili sebe a ostatnéře pred možnám zraněním.

Tyto bezpečnostní国家标准 (Návod na obsluhu) uschovejte vždy společné s rětězovou pilou.
Retězovou pilu mohou obsluhovat pouze osoby s dostatečnými zkušenostmi
Retězovou pilu dávejte nebo pújčujte pouze osobám, které jsou sni obeznámemy a umi sni zacházet. Vždy s ni prědejte i Návod na obsluhu.
Opravy pristroje musi provadet vyrobce, popr. jim doporučena firma.

Prvnuživatel

Kdo pracuje s'retězovou pilou poprve, musí projít praktickým začením ohledné použiványře tězové pily a

osobnich ochrannych pomucek od zkuşene osoby. Začatečnici by měli nejdříve cvicit šezání kulatiny na koze na šezání dřívi nebo na stojanu.

Budte pozorni. Davejte pozr na to, co delate. Pristupujte k praci odpovednne. Nepouzivejte pristroj, kdyz jste unaveni nebo kdyz jste pod vivem droq, alkoholu nebo leku. Okamzik nepozornosti pri pouziti pristroje muze mit za nasledky vazna zraneni.
- Pred uvedeni do provozu se radne se strojemseznamte prostreclidnictvim navodu.
Nepoužívejte prístroj pro účely, pro které není určen (viz okruh púsobnosti stroje).
Neuzivejte pri praci nenormalin polohu tela. Stujte na bezpechné podlaze, tak, abyste vždy udrželi rovnováhu.
Noste vhdný pracoví oděv:

• neužívejte siroké oděvy, tělesné ozdoby, které by mohly byt pohyblivými Častmi stroje zachyceny.
• protismyková obuv je duležitá (bezpečnostní obuv)
• mate-li delsí vlasy užívejte sit'ku na vlasy

Užívejte prostředky osobní ochrany:

sluchatka
- ochranné bryle nebo ochranou masku na obličej
- rukavice
- prověrenou ochrannou helmu v situacích, kde se musí počítat se zraněním (například pri kácení nebo odvětvování stromů).

Doporucjeme nositchranié nohou.
Dbejte na pořádek na pracovižti. Nepořádek je"Justou z prícin urazú.
Dbejte na pracovni prostředí a jeho vliv na práci:

• Retězovou pilu chařné prěd dešém.
• Nepoužívejte štežovou pilu ve vlhkém nebo v mokrém prostředí.
• Pri špatnémpočasi (deš, snih, led, vitr) práci odložte - je zvyšené riziko urazu.
  Zajistete dobré osvětlení.
• Nepoužívejte štežovou pilu v blízkosti hořlavych tekutin nebo plynú.

Stroj nenechávejte bez dozoru.

• Pri prestavkach v praci odkladejte retezovou pilu tak, aby nikdo nebyl ohrozen. Zajistete retezovou pilu prende npovolanym pristupem.
  Osoby mladši 18 let nesměji pilu obsluhovat.
• Pri praci nepripusté, aby v blizkosti byly jiné osobypouze obsluha stroje. Zamezte jinym osobám, zejménadětem, aby se dotykali stroje nebo kabelu. Děti do blizkosti stroje nesmí mit pristup.
  Uživotel je zodpovedný za nehody nebo rizika, která vznikaji vči jinám osobám nebo jejich majetku.
• Obsluhující je v pracovní oblasti zodpovedný vúči třétím osobám.
  Zabrański pristupu deti.

• Chrante se predd urazem elektrickym proudem. Zabrainte dotyku casti tela s uzemnemyi dily (napr. stubky, tlesa topeni, sporak, chladnicka atd.).
  Nepoužívejte popraskané pilovéřezy, nebo takové, které zmenily svoji formu.

• Používejte pouze dobre naostřné pilové štežy, protoze tupé štežу nejen zvyšují riziko zpětného rázu ale také zatežuji motor.
  Sřezáním začinejte až tehdy, když štěžová pila dosáhla plné otáčky.
  Pri zapinani se musi retezova pila bezpecné zapr it a pevn dezet. Retez a lista musi byt volne.

• Negrěžujte prístroj! Nejlépe a bezpečné se pracuje v uvedeném vykonovém rozsahu.
  ■ Prístroi provozujte jen s kompletním a správně namontovaným bezpečnostním zařizením, na stroji neupravujte nic, co by mohlo ohrozit bezpečnost.
  Neprvádejte na stroji, ani na jeho Častech zádné změny.
  Na stoj nestříkejte vodu. (Zdrojem rizika je elektricky proud).
  Uchovávejte vásě prístroj v bezpečí. Nepoužívaný prístroj uložte doSuchého, uzavřeného a pro děti nepřistupného prostoru.
  Stroj vypněte a vytáhněte zásuvku ze sítě pri:

• kontaktu pilovéhořetězusémi,skameny, s hrebíky nebo jinyimi cizimi t'élesy. okamžitě zkontrolujteřetěz a listu.

• opravách
• udrzbé a cistění
• odstraněni poruch
• protnutém prípojném vedení.
• kontrole prípojného vedení, zda není zamotané nebo poškozené.
  -doprave
• napinani rétézu.
• yvmene retezu.
  opusteni pristroje (iprikratkem preruseni).

Starejte se pečlivě o svoji štržežovou pilu:

• Udržujte nastroje ostre a Čisté, aby se dalo pracovat lépe a bezpečnéji.

• Dodžujte prédispy pro udžbu a pokyny k mazáná a vyměne nastrojú.
  Udrzujte drzadla sucha a nepotrnsená pryskyrici, olejem a mazacim tukem.

• Kontrolujte stroj na event. poškození:

• Pred dalsím používaním stroje se musí ochranná zařizení nebo lehce poskozené dily pečlive zkontrolovat, jestli je jejich funkce správná a odpovídá určenému učelu.

• Zkontrolujte zda vsechny pohybléve Časti jsou funkčni, nelepi, nedrhnou a nejsou poskozené. Zkontrolujte jeich správné namontování. Tyto Časti musí splñovat bezvadného provozu a tím bezpečný chod stroje.
• Poškozené Časti musí byt odborně vyměněny nebo opraveny ve specializovaném servisu (není-li uvedeno jinak).
• Poškozené nebo nečitelné bezpečnostní štíky je nutné vyměnit.

! Elektrická bezpečnost

Provedení基础知识 kabelu je podle IEC 60 245 (H 07 RN-F) s pričnám prùměrem nejménye

1,5 mm do délyk kabelu 25 m
- 2,5 mm do délyk kabelu prés 25 m

Dlouhé a tenké privodni kabely zpúsobuji ubytek napétí. Motor jiz nedosahuje svého maximánlího vykonu, funkce zařizení se snizuje.
Zástrécky a spojovaci boxy na prípojnych vedenich musi byt z gummy, měkkého PVC nebo jinych termoplastickych materiały se stejnymi Mechanickymi vlastnostmi nebo musi byt tímo materialem potažené.
Zastricky pripojného vedení musí byt chráněne proti střikají vodě.
PriPokladani privodniho kabelu dbeje na to,aby neprekal, nemaekal se nebo se nezlomil, a aby se konektor nenamo ciI.
Nepoužívejte kabel k jiným učelúm než je stanoveno. Kabel chrănte prěd horkem,olejem a ostrymi hranami. Netahejte za kabel pri vytahoványá zástrécky ze zásuvky.
Př používáni kabelového bubnu kabel zcela odmoteje.
- Pravoidelné kontrolujte prívodní kabel a event. poškození jej vyměněte.
Nepouzivejte vadna pripojná vedeni.
- Pri préci ve volném prostoru používejte pouze k tomu určený a označený kabel.
■ Nikdy nepoužívejte provizorní el. pripení.
Ochranné prvky nikdy nepřemost'ujte nebo nevyřazujte z provozu.
Přístroj se připojá na sít' prěs proudový chránč (30mA).

Elektrická zapojeni nebo opravy el. casti svěrte vždy koncesované firmě nebo našemu obchodnímu zastoupení. Dbejte na mistné bezpečnostné prědpísy a opatření.
Opravy ostatních Častí stroje svěřte bud výroči nebo jeho obchodnímu zastoupení.
Použivejte pouze originál náhradní dily. Při použit jin'ych než originálnich současti vzníka nebezpečí urazu, poskození stroje a věcné škody. V těchto připadech se rusi veškera zodpovědnost vyrobce.

Montáž

Retezovou pilu pripoje k siti až po upné montázi.
Nebezpečí poranění!
Při montáží nods ochranné rukavice.
Položteřětězovou pilu na rovnou plochu.
Uvolněnim šroubu (23) a upevnovaciho šroubu (11) odstrańte zakrytovani.
Zalożte pilovy rětež do obězné vodici drażky listy. Dbejte na správný směr chodu clanku rětežu. 2
Nasad'te listu. 3 Pri montaži davejte pozor, zda sedi chanky retezu spravne ve vodicí dražce a na retezovém kole (13). 4 Retez pily se da spatné položit kolem retezového kola? Otáčejte napínačem retezu (22) proti smyslu hodinovych ručícek, dokud se pilový retez nedá lehce položit kolem

řetězového kola. Otačejte potom napínačemřetězu (22) ve smyslu pohybu hodinovych ručíček, dokud nebude pilovýřetěz pevně napnutý.

Opět připevněte zakrytováni (10).
Zajistete kryt sroubem (23).
NapneTe pilovy retez podle popisu v odstavci "Napnuti piloveho retezu". Opet pripevnete zakrytovani (10) a napneTe pilovy retez podle popisu v odstavci "Napnuti piloveho retezu".

Préd prvním uvedením do provozu

Mazání retězu

Retezová pila se dodáva bez oleje na pilovém retézu. Použiti bez oleje na pilovém retézu vede k poskozeni piloveho retézu.

Zivotnost a rezací vykon retezu závisí na optimálím mazání. Během provozu je retezová pila automaticky mazaná prěs olejový kanálek.

Naplněni zásobníku olejem: 5

Položteřetězovou pilu na vchodnou podložku.
Odsroubujte uzavér zásobníku oleje (9).
Doplhte zásobnik oleje biologicky odbouratelnym olejem na pilové retezy (asi 100 ml). Hladinu oleje muzete videt v pruhledovém okénku (17). Pro snadné doplnochány používejte trychtyř.

Při plnéni dbejte, aby se do zásobníku oleje nedostala zádná nečistota.

Opět zašroubujte uzáver zásobníku oleje.
Při prvním plnéni nebo po naplněni zcela vyprázdnéne nádrže na olej stisknéte "Primer" asi 10x, aby se olej načerpal okruhu.
Nikdy nepoužívejte recyklovaný olej nebo starý olej. Pri použítí oleje, který není pro pilovéřěžy povolen, zaníka záruka.

Uvedeni do provozu

(1) Pripojení na sít

Na typovém štītku stroje je uvedeno napěti. Toto srovnejte s Vašim zdrojem a pak můžete stroj pripojit do odpopVIDajícá dle predpisù uzemné zásvúky.
① Použijte ochrannou zásuvku,napěti 230 V s jistěním chybného proudu (F1 spínač 30 mA).
■ Použijte prodlužovaci kabel dostatečného průrezu.

Zapnutí a vypnutí

Poskozené spinače se museji dát k opravě nebo výměné do servísu.

Pri zapinani se musi retezová pila bezpečné zaprìt a pevné držet. Retěz a lista musí být volné.

Zapnuti 6

Stisknéte a pevné drzte pojistku zapnutí (5). Potom stisknéte hlavní vypínač (6). Opět uvolnéte pojistku zapnutí.

Vypnuti

Pustte hlavní vypínač.

Brzda retézu

Brzda rětežu je ochranny mechanismus, ktery se aktivuje pri zpětném razu rětežové pily pomoci prědní ochrany rukou nebo po uvolěné hlavního vypínače. Pilový rětež se okamžitě zastaví (< 0,1 sek.).

Kontrola brzdy Řetězu

Cas od casu zkontrolujte funkci brzdy retezu.

Nastavte aktivací brzdy štežu (3) do pozice 2 a zapnéte štežovou pilu.

Pozice 2 = brzda Řetězu je aktivní pilový Řetěz se nerozběhne

Nastavte aktivaci brzdy retezu (3) do pozice 1 a zapnete retezovou pilu.

Pozice 1 = brzdařetězu je volná pilovýřetěz se rozběhne

Napnutí pilového štežu

Napnuti piloveho retezu kontrolujte prcd:

začátkem práce;
po prvnich rezech;
bēhem rezání pravidelné kāzdych 10 minut.
Pouze pri spravne naputem retezu a dostatecnem mazani muzete ovlivnit zivotnost.

Dbejte prosím na tyto body:

novy pilovy rétěz se musí napínat Častěji, āž se natahne;
pri zahrivani retezu na provozni teplotu se tento produzujee musi se dodatecn napinat;

Po ukončeni Črezání pilový Čretěz opět uvolněte, zože pri ochlazovány by byl jinak vystaven velkému těti.

Když se rětez třepe nebo vyskakuje zvedeni, tak jej okamžitě dotáhněte.

Napnuti piloveho retezu:

1. Polożteřétézovou pilu motorem dolu na rovnou plochu.
2. Uvolněte upevnováci srouby (11) o 1 - 2 otáčky protí smyslu hodinovych ručiček.
3. Otáčejte štěžovým napínacím kroužkem (12) postupné ve smyslu hodinovych ručicek, až se dosáhne správného napěti štěžu. Rastrovány brání uvolnéni napěti štěžu.

① Upevnovaci sroub (11) se otáci také, pripadne se musí během napínání zase uvolnilit.

1. Pilovy rétēz je správně napnuty, když se mûze ve středu meče zdvihnout asi o 3 - 4 mm. 10
2. Otáčejte štežovým napínacím kroužkem (12) proti smyslu hodinovych ruciček,Pokud je štež prilis silné napnuty.
3. Upevnovaci sroub ručné opět pevně utáhněte.
4. Zkontrolujte, zda sedi clanky rětězu správně ve vodici dražce listy.

Práce s štežovou pilou

Pred rezánim

Před uvedením do provozu a během šežáni pravidelné provádejte následujíci kontroly:

Je pilovy retez namontovan kompletne a podle predpisu?
Jeřetězová pila v dobrem a bezpečnéstavu?
Je zásobnik oleje naplněn?

Pravidelné kontrolujte hladinu oleje v pruhledovém okénku (17). Jakmile dosáhne hladina oleje značku „MIN“, tak olej okamžitě doplěte, aby pila nebežela nasucho.

Je pilovyřetěz správně napnutý?
Dodržujte body v odstavci „Napnutí pilového štežu".
Je pilovyřetěz správné naostreny?
Pouze s ostrym rétézem mûzete správně a bezpečné pracovat.
Je brzda retezu volna a praticje spravne?
Aktivator brzdy rětezu (3) musí byt v pozici 1. Dodržujte body v odstavci „Kontrola brzdy pilového rětezu".
Je držadlo Čisté aSuché- bez oleje a bez pryskyřice?
Je pracovište bez rizika zakopnuti?
Nosite potbrebné ochranné pomücky?
Přecetli jste si a pochopili jste vsechnyPokyny?
Je sítová zástrčka a prodlužovaci kabel v dobrém stavu?

nepouživejte poškozená vedení

Je prodlužovaci kabel správně položeny? 11

Spojte zástréku prístroje s prodlužovacím kabelem. Vytvorě pak s prodlužovacím kabelem těsnou smyěkú a

tuto prostré zajistovacim zebrem. Pak zavěste smyčku do haku. Spojení zastrék je nyní zajistěno proti samovolnému uvolnéni.

Během práce dbejte, aby byl prodlužovaci kabel vždy veden dozadu od štežové pily, mimo oblast piloveho štežu a šezaného materialu.

Zpětný ráz pily

Co se Rozumi pod lijmem zpětny ráz pily? Zpětny ráz pily je náhlý udter bežiciřežové pily směrem nahoru a zpátky ve směru k obsluhujíímu.

Vzníká tehdy, když

• se hrot meče dotkne rezaného materialu (neúmyslně) nebo jiného pevného prédmetu;

se vzprici pilovy retez.

Retezová piä reaguje nekontrolovatelné a Často zpùsobuje obsluze tězká poranění.

K bočním Žežum, šikmým a podělným Žežum pristupujte s velkou opatrností, protože se zde nenasazuje doraz (16).

Jak mohu zabránit zpětnému rázupypile?

Nikdy nenasazujte do rezu spičku listy. 12
Nikdy neřežte horní hranou listy. 13
- Retezovou pilu nasazujte maximně naplocho. 15
- Rez začínejte pouze s bežićim pilovym štežem.
- Nikdy stroj nezapínejte spilovým rětězem zasazeným v rězu.
- Pracujte pouze s ostrym nebo se správně naostřenym pilovým rětězem.
- Nikdy nepracujte suvolněným nebo plandavým pilovým Šreťezem.
- Pracujte pouze se správně naputým pilovým štežem.
Vždy držte rětězovou pilu pevně oběma rukama.
Doraz používejte jako páku. 16
Nikdy nepracujte vyšne než jsou ramena.
- Nikdy neprožávejte vice větví najednou. Pri uvolnéni dávejte pozor, abyste se nedotkli jiné větve.
- Pri zkracovani pouzivejte pokud mozno kozu na rezani dřívi.
- Zapichovaci Žezy mûze provadět pouze vyskolený personal.

Obecná pravidla chování priřezání

Nepracujte na snehu, na ledu nebo na cerstve oloupaném drevu - je tam riziko uklouznuti.
- Nepracujte ve spatnych světelnych podminkach (napr. v mlze, v dešti, za chumelenice nebo za soumruku). V oblasti padání již nemůžete Rozpoznat podrobnosti - riziko urazu.
Zajistete bezpechné a uklizene pracoviste.
Vyhybejte se abnormánlímu drženi těla. V kázdém okamžiku udržujte rovnováhu. Nepracujte s predkloněnou horní Častí těla.
Retězovou pilu provozujte pouze v bezpečnémpostavení. Pilu držte trochu vlevo od vlastniho těla.

Nepoužívejte retézovou pilu ke zdvihání nebo présunování d'reva.
Davejte pozor, aby bylo drevo bez cizich tëles (kameny, hřeblý, atd.).
Retezovou pilu drzte vždy pevně oběma rukama, levou rukou za prědní držadlo (4) a pravou rukou za zadné držadlo (17). Nikdy neřěžte jegnou rukou. 14
Zajistete,aby se drevo beshemrezaninemohlo otacet.
Nastipnute drevo rezte opatrné. Hrozi nebezpeci urazu utrzenymi kousky dreva.
Nechte rětežovou pilu préd kontaktem se dřevem nejdříve rozběhnout.
- Režte pouze se spodni hranou štezaciho utrojí. Žežáni s horní hranou vytváři zpětny ráz.
Retezovu pilu nasazujte co mozná naplocho. 16
Pro upevnéřežové pily na d'revo používejte doraz (16). Během Žežání používejte ozubený doraz jako páku.
Pri rezani silnejsich vetvi nebo kmenu nasadte ozubeny doraz (16) do hlubsio bodu. Pro presazenu uvolnete ozubeny doraz ze dreva a opet jej usadte hloubeji. Pritom neuvolnujte pilu z rezu.
Nechte štežovou pilu pracovat vyvärením lehkého tlaku na páku prěs ozubený doraz. Pří šezáni netlačte silou.
Nikdy nepracujte:

• s natażenymi rukama;
• na obtízně pristupných mîstech;
• na Žebřiku, na pracovním lešeni nebo stojice na stromě.

Nikdy retezovou pilou nerezte vyse nez mate ramena.
Nepřěžujte štěžovou pilu. Nejlepsího štězu dosáhnete,Pokud rychlost štěžu neklesne.
Na konci rezu budte opatrní. Jakmile pila vystoupí z d'reva,změni se tihová sila. Vzníká riziko urazu pro nohy a pro chodidla.
Retezovou pilu vyjimejte z rezu pouze s bezicim retezem.
■ Nikdy se bežíci pilou nedotýkejte drátěněch plotů nebo zěme.
■ Provádīte-li vice šežú, vypínejte mezi nimi šežovou pilu.
Vzpriči-li se pilový štež v dveš, okamžitě prístroj vypněte a vytahněte sítovou zástrčku. Pro opětné uvolnémeče použijte klin.
Bēhem Čržáni děelejte prěstávy, aby se mohl elektromotor ochladit.

DalsíPokyny prorezánikmenu stromu

■ Nikdy nepokládejeřezanykmen na zem.Kmen podloztetak,aby seřez nezavírala nezablokal pilovyřetž.Používejte bezpečnou podložku (napr.kozu nařeziá d'reva).Zabraťe dotyku spicky listy nebo pilovehořetžus pudou.
Kratski kmeny predrezanim vyrovnejte a pevné je zajistete.
Vyhněte se šežáni tenkych dřevin a šeziva. Řetězová pila není pro tuto práci vchodná.

Podélné šrezy provádejte se zvlástní opatrností, protoze se nepoužíva ozubený doraz. Zpětnému razu pily zabránité jejím vedením v ploché múhlu.
Při práci stújte skloněný, vždy vyšne nebo bočné od kmenu, popr. od ležiciho rezaného materialu. Davejte pozor na kmeny, které se odkutáleji.

DalsíPokyny prorezání upnutého ci volného d'reva

Pokud se odřezávaji větve, kmeny nebo dřevo, které se pne(pruží), tak se musí dávat maximálné pozor. Žezáný materialůze reagovat zcela nekontrolovatelné aůze zpúsobit těžká poraněné nebo úmrtí.

Takové práce by měli provadět pouze vyškolení odborníci.

4 Pri vsech pracich zacnete vzdy nejdrive na miste s tlakem 1 s uvolnovacim rezem aPokraucjte oddelovacim rezem 2 -jinak se muze retezova pila zaseknout a uderrit zpětnym razem.

Drevo naputé na horní strané 17

1 Začněte šrežem zespodu (do jederť třeiny průměru kmene) nahoru.
Poté nasadte shora na stejném miste druhy rez, ktery kmen oddeli.

Drevo naputé na dolní straně 18

1 Začněte šezem shora (do"Justé třetiny prüměru kmene) dolu.
Poté nasadte zdola na stejném miste druhy rez, ktery kmen oddeli.

Silné kmeny a velká pnuti 19

1 Začněte šrežem zespodu (do jederť třeiny prùměru kmene) nahoru.
Poté nasadite shora stranou od prvního rezu druhý rez, který kmen odděli.

Odvětvováni 20

1 Nasadte 15 cm od kmene zdola rez (tretinu prumerukmene)..
Poté nasadte shora asi 8 cm dale ven druhy rez, ktery větev odděli.
K odstraneni zbytku nafriznete vetev tesne u kmenu zespodu do jederne tretiny.
4 Shora provedte druhy rez, kterym se zbytek odstrani.

Dalsí pokyny pro kácení stromû

Vždy noste prilbu na ochranu proti padajćím větvím.

Davejte pozor na delku listy. Smí se káct pouze ty stromy, jejichž prüměr kmene je mensí než je delka meče.
■ Před kácením zajistěte pracovistě. Dbejte na to, aby se v oblasti kácení nenacházely zádné osoby ani zviřata (minimalní vzdálenost 2 delký stromů).
Zajistete, aby byla pracovni oblast kolem kmene bez rizika zakopnuti a abyste meli volnou unikovou cesti. 21
Zajistěte bezpečný stav.

Tip:

Před kácení stromu stanovte směr pádu. Přitom berte ohled na těžišťe koruny stromu, sousední stromy, směr svahu, zdravotné stav stromu a směr větru. Na těto straně se vyřízne klin.

Kácení stromu: 22

Vycistete pracoviste kolem kmene od rušivych větví, chrastí a prěkážek.
Patu kmene dūkladne očistěte - písek, kameny a jiná cizí tělesa pilový štúpí.
Berte ohled na zdravotni stav stromu - budte opatrni u poskozenych kmenu nebo u mrtveho dreva (suché, prachnivé nebo odumrele drevo).
Nařízněte záře asi do 1/3 průměru kmene do paty. Nejdríve provedte vodorovné šez a jako druhý pak šez shora pod Úhlem asi 45^ .
Na protejsi strane kmene nyni provedte vodorovny zarez. Tento rez by mel byt trochu vyse (asi 4 cm) proti vodorovnemu rezu u klinu.
V zádném prípadé kmen neprořežávejte uplně. Musi zústat stát asi 1/10 prüměru kmene. Začne-li strom prědčasné padat, okamžitě vytáhněte retězovou pilu z rezu a ustupte zpátky nebo stranou.
Do vodorovného zářezu zarazte klin, který strom povalí.
Když strom začne padat, dávejte pozor na padajici větve nebo odnože.

Udržba ačištěné

Pred kazdou udrzbou a cistenim

-vypnete pilu
- vyčkejte do zastavení štrěžové pily
- vytáhněte zástrčku ze zásuvky

Dalsi prace spojené s udrzbou a Čistěním, ktere nejsou v teto kapitole popsány, smí provadět Jen vyrobce nebo jím jmenované firmy.

Bezpečnostní zařizení, která byla odstraněna během udžržby nebo Čišěné se musí bezpodminéčné opět pripevnit a zkontrolovat.

Používejte Jen originálny dily. Jíné díly by mohly věst k nepředvidáným škodám a poraněním.

Udržba

Na ochranu proti zranění doste rukavice.

Aby se zarucilo dlouhodobé a spolehlivé používání rětezové pily, provádejte pravidelné udržbu.

Zkontrolujte štežovou pilu, zda něma viditelné závady, jako je:

• uvoléný, vyväšený nebo poskozený pilový rétěz;
  volé spoje;
• opotrebované nebo poskozené součastky.

Zkontrolujte retezovou pilu po kaźdem použití

• zda není opotřebovaná, zejměna štež, mec a štežové koleško;
• zda má správně namontované a kompletní zakrytování nebo ochranná zařizení.

Potrebné opravy nebo udrzba se musí provadět préd použitím rětezové pily.

Ostrene pilového retézu

Pro naostreni piloveho retezu jsou potbrenbne urcité odborné znalosti. Nechte si pilovy retez nabrousit v odborném obchodě.

Müzete si však pilový štež také sami naostřit nasím
pristrojem na broušeni štežú KSG 220 (čis. vyr.: 302360).

Pouze sostrym a cistym pilovym retezem muzete bezpečné a spravně pracovat.

Výměna pilového štežu a listy

Pilovy retez a lista jsou vystavené velkému opotbrebeni. Neni-li bezvadná funkce zaručena, okamžitě vyměnte pilovy retez a listu.

Položteřetězovou pilu na rovnou plochu.
Uvolnémim sroubu (23) a upevnovaciho sroubu (11) odstrańte zakrytovani.
Otočte napínačřětězu (22) proti smyslu hodinovych ručěk, aby seřětěz trochu uvolnil. 3
Sejměte listu s rětězem.
Dukladne vycistete vodicí dražku,Pokud se měné pouze pilovýřetěz.
Pri montázi davejte pozor, zda sedi clanky retezu správné ve vodici dražce a na retežovém kole (13). 4
Otáčejte potom napínačem štežu (22) ve smyslu pohybu hodinovych ruciček, dokud nebude pilový štež pevně napnutý.
Opět připevněte zakrytováni (10).

① Zajistěte kryt šroubem (23).

NapneTe pilovy retez podle popisu v odstavci "Napnuti piloveho retezu". Opet pripevnete zakrytovani (10) a napneTe pilovy retez podle popisu v odstavci "Napnuti piloveho retezu".

Retězové kolo

Namáhání rětezového kola (13) je zvlástě velíké. Pravidelné kontrolujte opotřebení nebo poskození lubů rětezového kola.

Opotrebené nebo poskozené rětezové kolo zkracuje zivotnost piloveho rětezu a mělo by se proto bez prodlení vyměnit v zákaznickém servisu.

Kontrola olejové automatiky

Funkci automatického mazání zkontrolujete tak, zeřětězovou pilu zapnete a podržíte ji špickou ve směru ke kartonu nebo ke kousku papíru na zemi.

Nedotykejte se retezem pudy. Dodrzuje bezpecnostn vzdalenost 20 cm.

Pokud se pri zkousce tvori rostoucie olejová stopa, tak automatické olejovani pracuje správně.

Pokud se i pri plném zásobníku oleje neukáže olejová stopa, tak:

vycistete olejovy kanalek (14) a horní otvor napínáku ŧetězu (15). 23
Pokud to nepomüze, obrte se prosim na zákaznicky servis.

Čistěné

Po kaźdem použití rětezovou pilu pečlive vycistěte, aby zústala zachována jej správná funkce.

Těleso očistěte měkkým kartáčkem nebo suchým hadříkem.
Nesmí se používat voda, Rozpoustědla ani lešić prípravky.
Dbejte, aby větrací zářezy chlazení motoru zústaly volné (riziko prěhřát).
Po delsí době použivání (1 - 3 hodiny) demontujte zakrytování, listu a retez a vycistěte je kartáčkem. 24
Je-li rětez silné znečistěn nebo zanesen pryskyřić, tak jej položte na několik hodin do nádoby s prípravkem na Čistěné rětezu. Nakonec pak rětez opláchněte Čistou vodou.
Retezové kolecko a uchyt listy očistěte kartáčkem od všech nanosů.
Vyčistěte olejový kanálek Čistým hadříkem.

Transport

Pred kazdou zmenou mista stroje je treba jej odpojit od site.

Pilu prepravujte pouze s nasazenou ochranou retézu.

Skladováni

Nepouživanou pilu skladujte v s uchém a uzavřeném miste ne v dosahu detí.
■ Před delšim skladovámím dbejte následných bodůk prodloužení zivotnosti stroje a snadnému ovládání:

Proved'te dukladnou ociustroje.
Vypustte olej ze zasobniku.

Tip:

Nekteré rětezové oleje mají po určite dobre sklon k vtořeni nánosů. Proto by se měl olejový systém prěd dlouhodobějsím skladovánim proplachnout Čisticím prostředkem na rětezové pily. Naplěte Čisticí prostředek až asi do poloviny (asi 50 ml) olejového zásobnínu. Zásobník uzavěte. Zapnéte rětezovou pilu bez namontované listy a rětezu na tak dlouho, až vsechen Čisticí prostředek vyteče z otvoru pro olej.

Krátce pak položte pilovyřetěz do olejové lázně a pak jej zabalte do olejového papíru.

Moźné poruchy

Před kazdým odstražovám poruchy

-vypnete pilu
- včekje t do zastaveni rtezové pily n
- vytáhněte zástrčku ze zásuvky

Po kaźdem odstraněni poruchy opět uvedte do provozu vsechna bezpečnostné zařizení a zkontrolujte je.

Porucha	Možná príčina	Odstraněné
Po zapnutí se štežová pila nerozběhne	brzda štežu nemá proudly poskozený prodlužovací kabel sítová zástrčka, motor nebo spínač vadný	Uvolněte brzdu štežu Zkontrolujte prívod proudu, zástrčku, polistky. Zkontrolujte prodlužovací kabel, vadný kabel okamžitě vyměnte. Motor nebo vypínač nechat od koncesovaného servisu zkontrolovat a event.vyměnit
Retěžová pila pracuje prěrušovaně	externí uvolněné kontakt interní uvolněné kontakt hlavní vypínač je vadný	obratě se prosím na servisní službu
Retěžová pila škube, vibruje nebo špatné šte	tupy štež opotřebovaný štež napnutí štežu štež není správně namontovaný (zuby ukazují ve špatné směru)	Nechte štež nabrousit nebo vyměnit. Štež vyměnte. Zkontrolujte a nastavte napěti štežu. Štež znovu namontujte.
Retěžová pila nepracuje v plnám výkonem	produłžovací kabel je príliš dlouhý nebo má príliš malý prúřez zásuvka je príliš daleko od hlavní prípojky	Použijte prodlužovací kabel s dostatečnám průřezem. Použijte zásuvku, ktera je blízek pracoviští.
Pilový štež se zahrivá	v zásobníku není olej ucpanyóolejový kanálek napnutí štežu je príliš velíké tupy štež	Doplinit olej. Vycistěte olejový kanálek. Nastavte napěti štežu. Nechte štež nabrousit nebo vyměnit.
Nefunguje mazání pilového štežu	v zásobníku není olej ucpanyóolejový kanálek	Doplinit olej. Vycistěte olejový kanálek.

Technická data

Typ	KS 2001/40	KS 2201/40
Výkon motoru P1	2000 W	2200 W
Sítové napěti	230 V~
Frekvence	50 Hz
Typové označeni n0	7600 min-1
Sítové pojistky	16 A pomalé
Délka meče	400 mm
Rychlost pilovéhořetězu	13,5 m/s
Objem olejového zásobníku max.	150 ml
Třida ochrany	II / [2]
Doba zabrzděnéřetězové brzdy	0,1 sek.
Hmotnost	ca. 5,9 kg
měřená hladina hlučnosti LWA	104 dB (A) (měřeno podle směrnice 2000/14/EG)
zaručená hladina hlučnosti LWA	105 dB (A) (měřeno podle směrnice 2000/14/EG)
Hladina hluku LPA (měřeno podle směrnice 2000/14/EG)	94,3 dB (A)
Vibrace ruky a paže vpředu podle EN 1033/DIN 45675 -	avhw = < 3,39 m/s2
Vibrace ruky a paže vzadu podle EN 1033/DIN 45675-	avhw = < 3,69 m/s2

Záruka

Prosime, prečte ste a respektujte prilozné záručné prohlášné a jeho podmíky.

Popis prístroje / Náhradní díly

Položka	Objednaci čísló	Označení
1	362927	Meč
2	362992	Pilový štež
3	362623	Aktivátor brzdy štežu
4	362624	Přední rukojeť
5		Pojistka zapnutí
6		Hlavné vypínač
7		Větrací Žebra motoru
8		Přístrojové vedení se zástrčkou
9	362610	Uzávěr olejového zásobníku
10	362625	Zakrytování
11		Upevnáč Šroub
12		Napínací kroužek štežu

Polożka	ObjednaciCIDSO	Označeni
13	362923	Retězové kolo
14		Olejový kanálek
15		Horní otvor napínáku retězù
16	362626	Ozubený doraz
17		Zadní rukojeť
18	362921	Ochrana retězù
19	362622	Bezpečnostní nálepka
20	362627	Sada uhlíkovych kartáčků (bezobrázkù)
21	362928	Olej pro retězovou pilu 100 ml
22		Napínačem retězù (bez obrázkù)
	400144	Olej pro retězovou pilu 1 l

Indhold

EG-Overensstemmelseserklaering 48

Leveringsomfang 48

Driftstider 48

Symboler pa kedesaven 49

Symboly návodu na obsluhu 155

Pouzitie podla predpisov 155

Zvyškové rizíka 155

BezpečnostnéPokyny 155

• elektrická bezpečnost 156

Montáž 157

Pred prvym uvedenim do prevadzky 157

zodpovedá smernici 98/37 ES

ATIKA GmbH & Co. KG

Schinkelstraße 97

59229 Ahlen - Germany

Po vybaleni skontrolujte obsah kartona na

kompletnost'
přip. poskodenia dopravou

1 ret'azová pila
1 Jazyk
1 Pilova retaz
1 ochrana refaze
1 f'asa re'azového oleja (100ml)
1 návod na obsluhu

Prevádkové Časy

Pred uvedenim pristroja do prevadzky prečitat a dbat na námod na použitie a bezpečnostnéPokyny.

Pred opravami, udrzbou a chistenim vypnut motor a vytiahnut' zastrchu.

Symboly námodu na obsluhu

Retazová pila je určena na

Zvyskové rizíka je možné minimalizovat, ked budú spolocné dodržiavané „Bezpečnostné predpisy “ a „Použitie podla predpisov“ ak oaj Návod na obsluhu.

Ohladuplnost a opatnost znižuju riziko urazu osob a poskodení.

Okrem toho nemožu napriek vsetkym prijatym opatreniam vznikat' zreitelné zvyskové rizika.

Bezpečnostné pokyny

Dodržiavajte nasledovné pokyny, aby ste seba a inych ochranyl pred możnymi poraneniami.

o ochrannom vybavení osob. Nový používatě by mal následne majsrv vyskúšat rezanie guřatiny na stojane alebo koze

Pilu nenechavajte nikdy bez doh'adu.

• Udržujte nastroje ostre a Čisté, aby mohli pracovat lepsie a bezpečnejsie.
• Dodržiavajte predpisy na udrzbu aPokyny premazanie a vymenu náradia.

• Udržiavajte rukováte suché a bez zhivice, oleja a mastnól.

• Skontrolujte stroj na możné pośkodenia:

Elektrická bezpečnost'

Prevedenie pripojnych vedeni podla IEC 60 245 (H 07 RN-F) s priemeromŽil minimálne

1,5 mm² pri dlizke kábla do 25 m
2,5 mm² pri dlžke kábla nad 25 m

Pri zapnuti musí byt pilová retaz bezpečne vystužená a upevně. Retaz a jazyk musia volné stav.

Zapínanie

Stlačte a podržte zapínaciu západku (5). Potom stlačte zapínač/vypínač (6). Potom západku uvolnite.

Vypinanie

Je ret'azová pila zmontovaná uplne a podla predpisov?
Je ret'azová pila v dobrom a bezpečnom stave?
Je naplne na olejová nadrž?

Pravidelne preverujte hladinu oleja v priezore (17). Ak je hladina oleja na "MIN", ihned doplnte olej, aby piła nebeżala nasucho.

Je ret'az správnapnú?
Dodržiavajte body v odseku „Napnutie re'tazovej píly".
Je re't'az správnene nabrúsena?
Len s nabrusenou ret'azou pracujete dobre a bezpečne.
Je brzda ret'aze uvol'hená a praticje bez problémov? Spustac brzdy ret'aze (3) musi byt v polohe 1 Dodržiavajte body v odseku „Preverenie brzdy ret'aze".
Je rukovat'suchá ačistá-bez oleja aživice?
Je pracovisko bez hroziaceho nebezpečenstva potknutia sa?
Nosite potrebné ochranné vybavenie?
Prečitali a porozumeli ste vsetkyPokyny?
Je zástrčka a predlžovací kabel v dobrom stave? nepoužívajte ziadne chybné vedenia
Je predlžovací kabel správné položeny? 11

Spojte zastrokru pristroja s predlžovacim kablom. Vyvtorte potom s predlžovacim kablom uzku slučku a prestré je cz poistné mostík. Slučku potom zaveste na háčik. Zastrońý spoj je teraz zabezpečený proti samovolnému uvoǐneniu.

Počas práce dbajte na to, aby bol predlžovaci kábel vedený vždy dozadu od ret'azovej pily, mimo oblasti ret'aze a pileného predmetu.

Spatny náraz pily

Pilová režaz reaguje nekontrolovane a spôsobuje Často tázké zranenia obšluhy.

Ako mözem zabránit spätnémunárazu píly?

Silné kmene a ve'lké napätie 19

Zospodu nasadte rez (jedna tretina priemeru kmena) smerom hore.
Sodstupom zhora nasadite druhy rez, ktory Rozdeli kmen.

Odl'ahcenie 20

Po udrzbe a cistení odstranébe bezpečnostné zariadenia musia byt' bezpodmienečne znovu odborne namontované spat' a skontrované.

Funkciu automatického mazania re'aze preverite tym, ze zapnete pilu a podržíte ju špičkou nad kartónom alebo papierom na podlahe.

Podlahy sa ret'azou nedotykajte. Dodržiavajte bezpečnostný odstup 20 cm.

Niektoré re'tazové oleje majú po dlhşom Čase sklon k inkrustáci. Preto by mal byt' olejový systém pred dlhşim skladovaním preplachnuty Čistidlom na re'tazové píly. Naplěte Čistidlo do polovice (ca. 50 ml) do olejovej nádrže. Nádrž uzavrite. Pilu nechajte bez jazyka a re'taze zapnutú dovstedy, kým celé Čistidlo neunikne z olejového otvora píly.

Ret'az na krátko uložte do olejového kúpe'la a následne ju zabal'te do olejového papiera.

Pred kāzdym odstráninem poruchy

• pristroj vypnut'
• počkat'na zastavenie ret'azovej pily
• vytiahnut'sietovzástrčku

Prosime, prečitajte a respektujte prilozné záručné prehlášenie a jeho podmienky.
