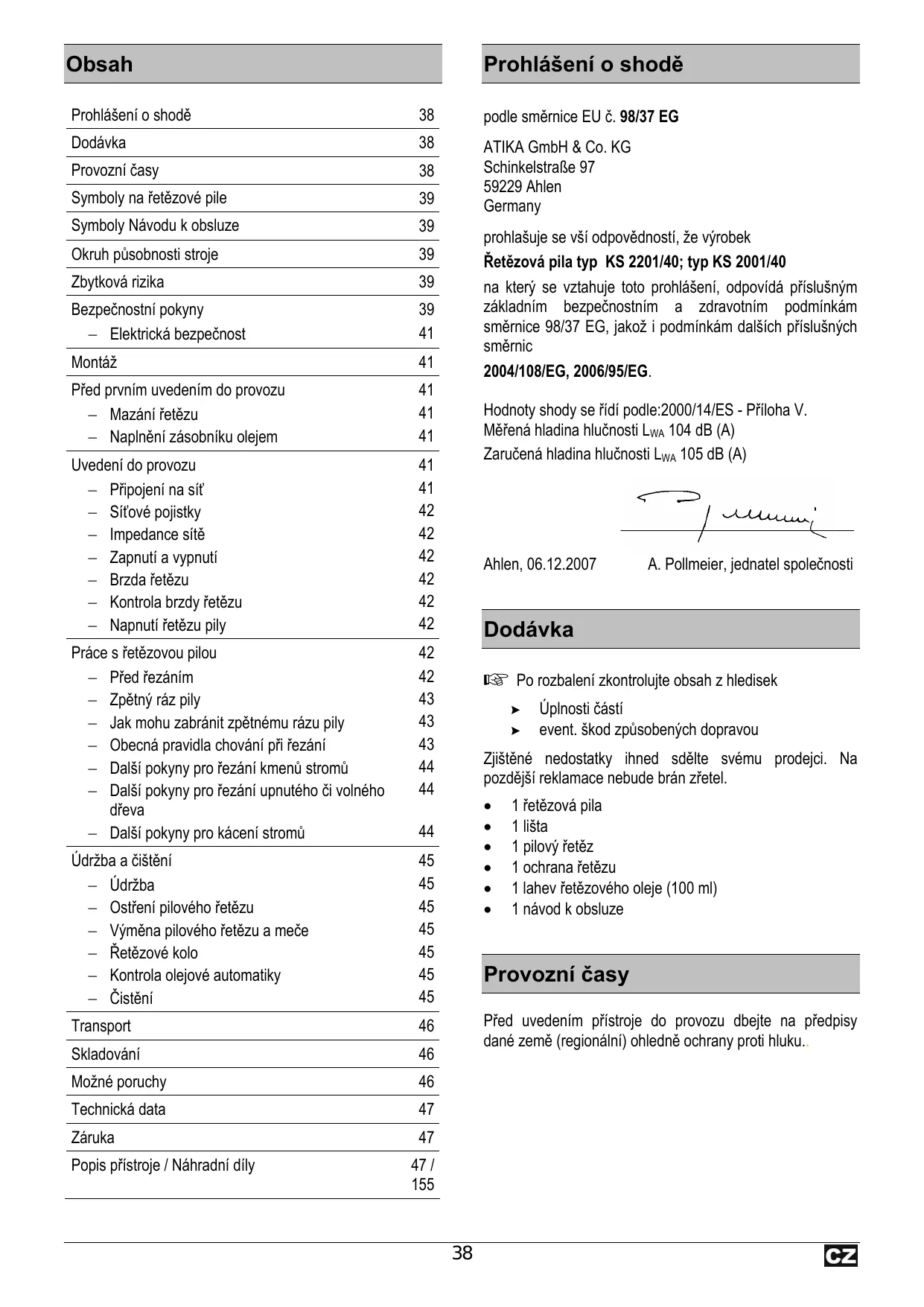

Prohlášení o shodě 38

Dodávka 38

Provozní Časy 38

Symboly na retezové pile 39

Symboly Návodu k obsluze 39

Okruh pusobnosti stroje 39

Zbytková rizika 39

BezpečnostníPokyny 39

Elektrická bezpečnost 41

Montáž 41

Prid prvnim uvedenim do provozu 41

• Mazánířetězu 41
• Naplněni zásobníku olejem 41

Uvedenído provozu 41

• Pripojeni na sit 41
• Sítové pojistky 42
  Impedance sítě 42
• Zapnuti a vypnuti 42
  -Brzda retezu 42
• Kontrola brzdy rétězu 42
• Naputí ōtežu pily 42

Prace s retezovou pilou 42

• Pred rezanim 42
• Zpětný ráz pily 43
  Jak mohu zabraniit zpetnému razu pily 43
• Obecná pravidla chování přežání 43
  — Dalískopkyny pro frézánikmenu stromu 44
  Dalsi pouny pro rezani upnutého ci volného d'reva 44
  Dal'siPokyny pro kacinisstromu 44

Udrzba a cisteni 45

• Udrzba 45
• Ostreni pilového rétézu 45
  Vymena piloveho retezua mece 45
• Retězové kolo 45
• Kontrola olejové automatiky 45
• Čistění 45

Transport 46
Skladování 46
Možné poruchy 46
Technická data 47
Záruka 47
Popis pristroje / Náhradní díly 47 / 155

Prohlášeni o shodě

podle smernice EU c. 98/37 EG

ATIKA GmbH & Co. KG

Schinkelstraße 97

59229 Ahlen

Germany

prohlasujesevsiodpovednosti,zevyrobek

Retězová pila typ KS 2201/40; typ KS 2001/40

na ktery se vztahuje toto prohlaseni, odpovidá príslušnám základnim bezpečnostím a zdravotnim podminkám směrnice 98/37 EG, jakoz i podminkám dalsich príslušnych směrnic

Hodnoty shody se fridi podle:2000/14/ES - Přiloha V.

Mérénahladina hlučnosti LwA 104 dB (A)

Zaručená hladina hluchnosti LwA 105 dB (A)

Ahlen, 06.12.2007

A. Pollmeier, Jednatel společnosti

Dodávka

Po rozbalení zkontrolujte obsah z hledisek

Uplosti casti
event. skod zpusobenych dopravou

Zjistene nedostaty ihned sdelte svemu prodezji. Na pozdejsi reklamace nebude bran zretel.

1 retezová pila
1 lista
1 pilovy retez
1 ochrana 1etezu
1 lahev retezového oleje (100 ml)
1 námod k obsluze

Provozní Časy

Před uvedením prístroje do provozu dbejte na prědpisy dané země (regionální) ohledné ochrany proti hluku.

Symboly na štežové pile

Před uvedením do provozu si prěctěte tento námov k obsluze a bezpečnostníPokyny a dodržujte je.

Před opravou, udržbou nebo Čistěním vždy vypněte motor a odpoje stroj od sítě.

Okamžitě vytáhněte zástrčku ze zásuvky,Pokud je prívodní vedení poškozené nebo protnute.

Noste ochrannou helmu a ochranu očí a sluchu.

Noste ochranné rukavice.

Chrahte prd destem. Chrahte prd vlhkosti.

Maximánlí délka rezu 400 mm

Symboly Návodu k obssluge

Δ!	Hrozíci nebezpeči nebo nebezpečná situace. Nerespektování těchto toknů mûže zpúsobit zraněné nebo věcné škody.
Φ	Duležitá upozorněné ke správnému zacháeni s pilou. Nedodržení znaméná možnost poruch Či poškození pily.
Σ	Pokyny pro uživatele. Tyto tokny vám pomohou optimálné vyuzít vsechny funkce.
Σ	Montáž, obsluha a Údržba. Zde je popsánově co. Je třeba učinit.

Okruh púsobnosti stroje

Retezová pila je určená
- křezání kmenú stromú, větví, dřevěních trámú, prken atd. a může se používat pro Žezání napřić i podél k vláknám dřeva.
- ke kácení stromú.
- Retězová pila není určená k štežání stavebních materialú a umělych hmot.
Retězová pila je vchodná pouze k soukromému používání v domácnosti a na zahrade.

Retezová pila není vchodná pro lesni práci (kácení a odvetování v lese). Potrebná bezpečnost obsluhjiciho není kabelovým spojením zaručena.
Do teto kapitoly patr tez doprzeni vyrobcem prdepsanych Poknuz hlediska udrzby, pece a event.ocrav ci ciysteni stroje. Rovnez doprzeni vsech bezpecnostnichPokynu.
Kaźdé jiné použití stroje nespadá do okruhu púsobnosti Stroje a jestlíze pri takovém užití vzniknou škody, veskerá rizika z nich plynouci jdou na vrub uživatele.

Zbytková rizika

I pri dodrženi vekerych predpisù a bezpečnostnichPokynu nelze vyloučit díky konstrukci a určeni stroje jistá zbytková rizika.

Tato Ize minimalizovat pouze dokonalou znalostí a hlavně dodržováním věskerých bezpečnostnichPokyná dodržením všech bodů obsažených v kapitole okruh púsobnosti stroje.

Pri vlastni praci ohleduplnost a opatnost zmensu rizika zraneni nebo jinych skod.

Riziko zpětného rázu pri dotyku pevného prědmětu hrom tem listy.
■ Riziko zraněni prstù a rukou nastrojem (pilovým štezem).
Zraněni odmrstěnými cástmi obrobu.
Uraz elektrickym proudem.
Ohrozeni el.proudem pri pouziti vadného el.prípoje.
Dotknutim se casti stroje, ktere jsou pod napetim.
Poskození sluchu prí dlouhodobé práci bez ochrany uši.
Riziko požáru.

Dalí rizika nejsou vyloučena.

BezpečnostníPokyny

Dodržujte následujíci pouyny, abyste chránili sebe aostatni préd moznám zraněním.

Tyto bezpečnostní国家标准 (Návod na obsluhu) uschovejte vždy společné s retězovou pilou.
Retězovou pilu mohou obsluhovat pouze osoby s dostatečnými zkušenostmi
Retězovou pilu dávejte nebo pújčujte pouze osobám, které jsou sni obeznámemy a umi sni zacházet. Vždy s ni prědejte i Návod na obsluhu.
Opravy pristroje musi provadet vyrobce, popr. jim doporučená firma.

Prvnuživatel

Kdo pracuje s'retězovou pilou poprvé, musi projít praktickým začením ohledné použiványře tězové pily a

osobnich ochrannych pomucek od zkuşené osoby. Začatečnici by měli nejdřive cvicit šezání kulatiny na koze na šezání dřivi nebo na stojanu.

Budte pozorní. Davejte pozr na to, co deláte. Pristupujte k práci odpovedně. Nepouživejte prístroj, když jste unavení nebo když jste pod vivem drog, alkoholu nebo lékù. Okamžik nepozornosti pri použiti prístroje mže mít za následky vázná zraněni.
- Pred uvedeni do provozu se rădné se strojemseznamte prostřednictvím námodu.
Nepoužívejte prístroj pro účely, pro které není určen (viz okruh púsobnosti stroje).
Neuzivejte pri praci nenormání polohu tela. Stüjte na bezpečné podlaze, tak, abyste vždy udrželi rovnováhu.
Noste vhdný pracoví oděv:

• neužívejte siroké oděvy, tělesné ozdoby, které by mohly být pohyblívymi cástmi stroje zachyceny.
  protismyková obuv je duležitá (bezpečnostní obuv)
• mate-li delsí vlasy užívejte sǐtku na vlasy

Užívejte prostředky osobní ochrany:

sluchatka
- ochranné bryle nebo ochranou masku na obličej
- rukavice
- prověrenou ochrannou helmu v situacích, kde se musí počítat se zraněním (například pri kácení nebo odvětvování stromů).

Doporucjeme nositchraniene nohou.
Dbejte na pořádek na pracovišti. Nepořádek je jegnou z prícin urazu.
Dbejte na pracovni prostre'da jeho vliv na praci:

• Retězovou pilu chrǎnte prěd destěm.
• Nepoužívejte štežovou pilu ve vlhkém nebo v mokrém prostředí.
• Pri špatnémpoças (dest, snih, led, vitr) praci odložte -je zvyşene riziko urazu.
  Zajistete dobré osvětlení.
• Nepoužívejte štěžovou pilu v blízkosti hořlavych tekutin nebo plynú.

Stroj nenechávejte bez dozoru.

• Pri prestávkách v práci odkládejte šretězovou pilu tak, aby nikdo nebyl ohrožen. Zajistěte šretězovou pilu pred nepovolaným prístupem.
  Osoby mladši 18 let nesměji pilu obsluhovat.
• Pri praci nepripusté, aby v blizkosti byly jiné osobypouze obsluha stroje. Zamezte jinym osobám, zejménadětem, aby se dotykali stroje nebo kabelu. Děti do blizkosti stroje nesmí mit pristup.
  Uživotel je zodpovedný za nehody nebo rizika, která vznikaji vuci jinym osobám nebo jejich majetku.
• Obsluhujíci je v pracovné oblasti zodpovedný vúči třétím osobám.
  Zabrański pristupudétí.
• Chrante se préd urazem elektrickým proudem. Zabrańte dotyku cásti těla s uzemnéymi díly (např. trubky, tělesa topení, sporák, chladnička atd.).
  Nepoužívejte popraskané pilové rětezy, nebo takové, které změnily svoji formu.

Používejte pouze dobre naostřné pilové šretězy, protože tupé šretězy nejen zvyšují riziko zpětného rázu ale také zatežuji motor.
S rězáním začínejte až tehdy, když rětězová pila dosáhla plné otáčky.
Pri zapinani se musi retezova pila bezpecné zapr it a pevné drzet. Retez a lista musi byt volné.
- Nepřěžujte prístroj! Nejlépe a bezpečné se pracuje v uvedeném vykonovém rozsahu.
■ Prístroi provozujte jen s kompletním a správně namontovaným bezpečnostním zařizením, na stroji neupravujte nic, co by mohlo ohrozit bezpečnost.
Neprvádejte na stroji, ani na jeho Častech Žádné změny.
Na stoj nestříkejte vodu. (Zdrojem rizika je elektrický proud).
Uchovávejte vás prístroj v bezpeci. Nepouživaný prístroj uložte doSuchého, uzavreného a pro děti nepřistupného prostoru.
Stroj vypněte a vytáhněte zásuvku ze sítě pri:

• kontaktu pilového štežu se zemi, s kameny, s hrebíky nebo jinými cizimi tělesy. okamžitě zkontrolujte šteža lištu.
• opravach
• udrzbé a cistěné
• odstranéni poruch
• protnutém prípojném vedení.
• kontrôle prípojného vedení, zda není Zamotané nebo poškozené.
  -dopravě
• napinani rétézu.
• yéměne šetězu.
  opusteni pristroje (ipri krktkem preruseni).

Starejte se pečlivě o svoji šretězovou pilu:

• Udržujte nastroje ostre a Čisté, aby se dalo pracovat lépe a bezpečnéji.

• Dodžujte prédispy pro udžbu a pokyny k mazáná a vyměne nastrojú.
  Udrzujte drzadla sucha a nepotrinsená pryskyrici, olejem a mazacim tukem.

• Kontrolujte stroj na event. poškození:

• Pred dalsim použivání stroje se musi ochranná zařizení nebo lehce poškozené dily pečlivě zkontrolovat, jestli je jejich funkce správná a odpovídá určenému učelu.
  Zkontrolujte zda vsechny pohybléve Časti jsou funkčni, nelepi, nedrhnou a nejsou poškozené. Zkontrolujte jeich správné namontování. Tyto Časti musi splñovat bezvadného provozu a tím bezpečný chod stroje.

• Poškozené Časti musí být odborně vyměněny nebo opraveny ve specializovaném servisu (není-li uvedeno jinak).
• Poškozené nebo necitelné bezpečnostní štítky je nutné vyměnit.

! Elektrická bezpečnost

Provedení基础知识 kabelu je podle IEC 60 245 (H 07 RN-F) s pričnám prùměrem nejménye

1,5 mm do délyk kabelu 25 m
2,5 mm do délyk kabelu prés 25 m

Dlouhé a tenké privodni kabely zpúsobují ubytek napěti. Motor jiz nedosahuje svého maximánlího vykonu, funkce zařizení se snizuje.
Zástrécky a spojovaci boxa na prípojních vedeních musi byt z gummy, měkkého PVC nebo jiních termoplastických materiały se stejnymi Mechanickymi vlastnostmi nebo musi byt tímo materialem potažené.
Zástrécky prípojného vedení musí byt chráněné proti stříkají vodě.
PriPokladani privodniho kabelu dbeje na to,aby neprekal, nemackal se nebo se nezlomil, a aby se konektor nenamo ciI.
Nepoužívejte kabel k jiným učelúm než je stanoveno. Kabel chrănte prěd horkem,olejem a ostrými hranami. Netahejte za kabel pri vytahoványá zástrčky ze zásuvky.
Př používáni kabelového bubnu kabel zcela odmotejte.
■ Pravidelné kontrolujte prívodní kabel a event. poškození jej vyměněte.
Nepoužívejte vadná prípojné vedení.
- Pri préci ve volném prostoru používejte pouze k tomu určený a označený kabel.
■ Nikdy nepoužívejte provizorní el. pripojení.
Ochranné prvky nikdy nepřemost'ujte nebo nevyřazujte z provozu.
Přistroj se pripojá na sít prés proudový chránic (30mA).

Elektrická zapojeni nebo opravy el. casti svěrte vždy koncesované firmě nebo našemu obchodnímu zastoupení. Dbejte na místné bezpečnostné prědpísy a opatřeni.
Opravy ostatníchasti stroje svěřte bud výrobci nebo jeho obchodnímu zastoupení.
Používejte pouze originálí náhradní dily. Při použiti jiních než originálnínch současti vzníka nebezpečí urazu, poskzení stroje a věcné škody. V těchto připadech se rúší veškerá zodpovědnost výrobce.

Montáž

Retezovou pilu pripoje k siti až po upné montázi.
Nebezpeci poraneni! Při montáži noste ochranné rukavice.
Položte štežovou pilu na rovnou plochu.
Uvolněnim šroubu (23) a upevnovacího šroubu (11) odstraťte zakrytováni.
Zalożte pilovy retez do obězné vodici drażky listy. Dbejte na správný směr chodu clanku retezu.
Nasad'te listu. 3 Pri monta zi davejte pozor, zda sedi clanky retezu spravne ve vodicic draze a na retezovem kole (13).4 Retez pily se da spatnene polozit kolem retezoveho kola? Otacejte napinaem retezu (22) proti smyslu hodinovych ruicek, dokud se pilovy retez neda lehce polozit kolem

řetězového kola. Otáčejte potom napínačemřetězu (22) ve smyslu pohybu hodinovych ručíček, dokud nebude pilovýřetězpevně napnutý.

Opét pripevnéte zakrytováni (10).
Zajistete kryt sroubem (23).
Napnefte pilový štež podle popisu v odstavci „Napnutí piloveho štežu". Opět pripevněte zakrytováni (10) a napnefte pilový štež podle popisu v odstavci „Napnutí piloveho štežu".

Před prvním uvedením do provozu

Mazání retězù

Retezová pila se dodáva bez oleje na pilovém retézu. Použití bez oleje na pilovém retézu vede k poskození piloveho retézu.

Zivotnost a rezací vykon rětezu závisí na optimálím mazání. Během provozu je rětezová pila automaticky mazaná prěs olejový kanálek.

Naplněni zásobníku olejem: 5

Položteřetězovou pilu na vchodnou podložku.
Odrsoubjte uzavr zasobniku oleje (9).
Doplhte zásobnik oleje biologicky odbouratelnym olejem na pilové retezy (asi 100 ml). Hladinu oleje mužete vidět v pruhledovém okénku (17). Pro snadné doplñoványi používejte trychtyř.

Při plnéni dbejte, aby se do zásobníku oleje nedostala zhádná nečistota.

Opět zašroubujte uzáver zásobnínu oleje.
Při prvním plnéni nebo po naplněné zcela vyprázdné nádrže na olej stisknéte "Primer" asi 10x, aby se olej načerpal okruhu.
Nikdy nepoužívejte recyklovaný olej nebo starý olej. Pri použiti oleje, který není pro pilové štežy povolen, zaníka záruka.

Uvedeni do provozu

Připojení na sít

Na typovém štītku stroje je uvedeno napěti. Toto srovnejte s Vašim zdrojem a pak mužete stroj pripojit do odpovidajícá dle predpisu uzemné zásvuky.
① Použijte ochrannou zásuvku,napěti 230 V s jišěním chybného proudu (F1 spínač 30 mA).
Použijte prodlužovaci kabel dostatečného průžeu.

Zapnutí a vypnutí

se neda vypinač zapnout a vypnout;
- rětež a brzda motoru rádné nefunguje.

Poskozené spinače se museji dát k opravě nebo výměné do servisu.

Pri zapinani se musi retezová pila bezpečné zaprít a pevně držet. Retez a liša musí být volné.

Zapnuti 6

Stisknéte a pevně držte pojistku zapnutí (5). Potom stisknéte hlavní vypínač (6). Opět uvolnéte pojistku zapnutí.

Vypnutí

Pustte hlavní vypínač.

Brzdařetézu

Brzda Žetězù je ochranny mechanismus, ktery se aktivujé pri zpětném razu Žetězové pily pomoci prédní ochrany rukou nebo po uvolnéni hlavního vypínače. Pilový Žetěz se okamžitě zastávi (< 0,1 sek.).

Kontrola brzdy Řetězu

Cas od casu zkontrolujte funkci brzdy retezu.

Nastavte aktivac.brzdy retezu (3) do pozice 2 a zapnete retezovou pilu.

Pozice 2 = brzda Řetězu je aktivné pilový Řetěz se nerozběhne

Pozice 1 = brzdařetězu je volná pilovýřetěz se rozběhne

Napnutí pilového štežu

Napnuti piloveho retezu kontrolujte pred:

začátkem práce;
po prvnich rezech;
beshem rezani pravidelné kazdych 10 minut.
Pouze pri správné napnutém rětezu a dostatečné mazání mûžete ovlivnitŽivotnost.

Dbejte prosím na tyto body:

novy pilovy rétěz se musí napínat Častěji, až se natáhne;
pri zahrivani retezu na provozni teplotu se tento produzuje a musi se dodatecné napinat;

Po ukončeni šržaní pilový šržetě opět uvolněte, bože pri ochlazováni by byl jinak vystaven velkému tétí.

Když se štež třepe nebo vyskakuje zvedeni, tak jej okamžitě dotáhněte.

Napnuti pilového štežu:

1. Položteřetžovou pilu motorem dolu na rovnou plochu.
2. Uvolněte upevnováci srouby (11) o 1 - 2 otáčky protí smyslu hodinovych ručiček.
3. Otáčejte štěžovém napínacím kroužkem (12) postupné ve smyslu hodinovych ručicek, až se dosáhne správného napěti štěžu. Rastrovány brání uvolnéni napěti štěžu.

① Upevnováč sroub (11) se otáčí také, pripadné se musí během napínám zase uvolinit.

1. Pilovy rétěz je správně napnutý, když se muže ve středu meče zdvihnout asi o 3-4 mm.
2. Otáčejte štežovým napínacím kroužkem (12) proti smyslu hodinovych ručíček,Pokud je štež přilíš silné napnuty.
3. Upevnovaci sroub ručné opět pevně utáhněte.
4. Zkontrolujte, zda sedi clanky rětězu správně ve vodici dražce listy.

Práce s štežovou pilou

Předřezáním

Před uvedením do provozu a během šežání pravidelné provádejte následujíci kontroly:

Je pilový štež namontován kompletně a podle prédpisu?
Je retezová pila v dobrém a bezpečnéstavu?
Je zásobnik oleje naplněn?

Pravidelné kontrolujte hladinu oleje v pruhledovém okénku (17). Jakmile dosáhne hladina oleje značku „MIN“, tak olej okamžitě doplěte, aby pila nebežela nasucho.

Je pilovyřetěz správně napnutý?
Dodžujte body v odstavci „Napnutí pilového štežu".
Je pilovy'retēz správné naostřený?
Pouze s ostrYM retezem muzete spravne a bezpecné pracovat.
Je brzda rětezu volná a pracuje správně?
Aktivator brzdyřežu (3) musí být v pozici 1. Dodržujte body v odstavci „Kontrola brzdy pilovéhořežu".
Je držadlo ČiSTE a suché - bez oleje a bez pryskyrice?
Je pracovište bez rizika zakopnuti?
Nosite potrebne ochranné pomücky?
Přecetli jste si a pochopili jste všechnyPokyny?
Je sit'ová zástrčka a prodlužovaci kabel v dobrém stavu?

nepouživejte poškozená vedení

Je prodlužovaci kabel správně polożený? 14

Spojte zástrčku prístroje s prodlužovacím kabelem. Vytvorě pak s prodlužovacím kabelem těsnou smyčku a

tuto prostré zajišťovacim Žebrem. Pak zavěšte smyčku do hák. Spojení zástrček je nyní zajišťeno proti samovolnému uvolnéni.

Během práce dbejte, aby byl prodlužovací kabel vždy veden dozadu od štežové pily, mimo oblast piloveho štežu a šezaného materialu.

Zpětný ráz pily

Co se Rozumi pod lijmem zpětny ráz pily? Zpětny ráz pily je náhlý udter bežiciřežové pily směrem nahoru a zpátky ve směru k obsluhujíímu.

Vzníká tehdy, když

• se hrot meče dotkne rezaného materialu (neúmyslně) nebo jiného pevného prédmetu;

se vzprici pilovy retez.

Retězová pila reaguje nekontrolovatelně a Často způsobuje obsluze těžká poraněné.

K bočním šrezúm, šikmým a podélném šrezúm pristupujte s velkou opatrností, protože se zde nenasazuje doraz (16).

Jak mohu zabránit zpětnému rázupypile?

Nikdy nenasazujte do rezu spicku listy. 12
Nikdy nerezte horní hranou lišty. 13
- Retězovou pilu nasazujte maximálné naplocho. 15
- Rez zaćnejte pouze s běžićim pilovym šretězem.
- Nikdy stroj nezapínejte spilovým šretězem zasazeným v Žezu.
- Pracujte pouze s ostrém nebo se správně naostřeným pilovým šetězem.
- Nikdy nepracujte suvolnénym nebo plandavym pilovym retetzem.
- Pracujte pouze se správně naputým pilovým štežem.
Vždy držte rětězovou pilu pevně oběma rukama.
Doraz používejte jako páku. 16
Nikdy nepracujte v'yse ne'z jsou ramena.
- Nikdy neprožávejte vice větví najednou. Pri uvolnéni dávejte pozor, abyste se nedotkli jiné větve.
- Pri zkracovani pouzivejte pokud mozno kozu na rezani dřívi.
- Zapichovaci Žezy mûze provadět pouze vyškolený personal.

Obecná pravidla chování priřezání

Nepracujte na snehu, na ledu nebo na cerstve oloupaném drevu - je tam riziko uklouznuti.
- Nepracujte ve špatnych světelnych podminkách (napr. v mlze, v dešti, za chumelenice nebo za soumruku). V oblasti padání již nemůžete Rozpoznat podrobnosti - riziko Úrazu.
Zajistete bezpechné a uklizené pracovište.
Vyhybejte se abnormálnímu drženi těla. V kaźdém okamžiku udržujte rovnováhu. Nepracujte s predkloněnou horní cásti těla.
Retězovou pilu provozujte pouze v bezpečné m postavení. Pilu držte trochu vlevo od vlastniho těla.

Nepoužívejte štežovou pilu ke zdvihání nebo prěsunováni d'reva.
Dávejte pozor, aby bylo d'revo bez cizich t'éles (kameny, h'rebíky, atd.).
Retezovou pilu drzte vždy pevně oběma rukama, levou rukou za prědní držadlo (4) a pravou rukou za zadné držadlo (17). Nikdy neřěžte jegnou rukou. 14
Zajistete,aby se drevo beshemrezaninemohlo otacet.
Naštipnuté dřevo režte opatrně. Hroží nebezpečí urazu utrženými kousky dřeva.
Nechte retezovou pilu préd kontaktem se drevem nejdřive rozběhnout.
- Režte pouze se spodni hranou šrezaciho utroji. Žežání s horní hranou vytváři zpětný raz.
Retezovou pilu nasazujte co mozná naplocho. 16
Pro upevnéni retezové pily na drevo používeje doraz (16). Během ržaní používeje ozubený doraz jako páku.
Pri rezani silnejsich vetv nebo kmenu nasadte ozubeny doraz (16) do hlubsiho bodu. Pro presazeni uvolnete ozubeny doraz ze dreva a opet jej usadte hloubeji. Pritom neuvolnujte pilu z rezu.
Nechte štežovou pilu pracovat vyvärením lehkého tlaku na páku prěs ozubený doraz. Pří šezáni netláčte silou.
Nikdy nepracujte:

s nataženýma rukama;
- na obtízně pristupných mistech;
- na Žebřiku, na pracovním lešeni nebo stojice na stromě.

Nikdy retezovou pilou nerezte vse nez mate ramena.
Nepřěžujte štěžovou pilu. Nejlepšiho štězu dosáhnete,Pokud rychlost štěžu neklesne.
Na konci rezu budte opatrní. Jakmile pila vystoupí z d'reva,změni se tihová sila. Vzníká riziko urazu pro nohy a pro chodidla.
Retezovou pilu vyjimejte z rezu pouze s bezicim retezem.
■ Nikdy se bězíci pilou nedotýkejte drátěných plotů nebo země.
■ Provádīte-li vice šežú, vypínejte mezi nimi šežovou pilu.
Vzpriči-li se pilový štež v dveš, okamžitě pristroj vypněte a vytahněte sítovou zástrčku. Pro opětné uvolnémeče použijte klin.
Bēhem Žežání děelejte přestávy, aby se mohl elektromotor ochladit.

DalsíPokyny prorezánikmenu stromu

■ Nikdy nepokládejeřezáný kmen na zem. Kmen podložte tak, aby seřez nezavírala nezablokoval pilovýřetěz. Používejte bezpečnou podložku (napr. kozu nařezi d'reva). Zabraťe dotyku špicky listy nebo pilovehořetězus pudou.
Kratski kmeny prd rezanim vyrovnejte a pevné je zajistete.
Vyhněte se šežáni tenkych dřevin a šeziva. Řetězová pila není pro tuto práci vchodná.

Podénéřezy provádejte se zvlástní opatrností, protoze se nepoužíva ozubený doraz. Zpětnému rázu pily zabránité jejím vedením v ploché múhlu.
Při práci stújte skloněný, vždy vyše nebo bočné od kmenu, popř. od ležićho rezaného materialu. Davejte pozor na kmeny, které se odkutáleji.

DalsíPokyny prorezání upnutého ci volného d'reva

Pokud se odřezávaji větve, kmeny nebo dřevo,které se pne(pruží), tak se musí dávat maximálné pozor. Žezáný materialůze reagovat zcela nekontrolovatelné aůze zpúsobit tězká poraněné nebo úmrtí.

Takové práce by měli provádet pouze vyškolení odbornici.

4 Pri vsech pracich zacnete vzdy nejdrive na miste s tlakem 1 s uvolnovacim rezem aPokraucjte oddelovacim rezem 2 -jinak se muze retezová pila zaseknout a uderrit zpětnym razem.

Drevo naputé na horní straně 17

1 Začněte šrezm zespodu (do jedem třetiny prùměru kmene) nahoru.
Poté nasadte shora na stejném miste druhy rez, ktery kmen oddeli.

Drevo naputé na dolni strané 18

1 Začněte šezem shora (do"Justé třetiny prüměru kmene) dolu.
Poté nasadte zdola na stejném misté druhy rez, ktery kmen oddelí.

Silné kmeny a velká pnuti 19

1 Začněte šrežem zespodu (do jedem třetiny prùměru kmene) nahoru.
Poté nasad'te shora stranou od prvního Žezu druhý Žez, který kmen odděli.

Odvětvováni 20

1 Nasade 15 cm od kmene zdola rez (tretinu prumerukmene)..
Poté nasadte shora asi 8 cm dale ven druhy rez, ktery větev odděli.
K odstraneni zbytku nafriznete vetev tesne u kmenu zespodu do jederne tretiny.
4 Shora provedte druhy rez, kterym se zbytek odstrani.

Dalsí pokyny pro kácení stromů

Vždy nods prilbu na ochranu proti padajićm větvím.

Davejte pozor na delku listy. Smi se kacet pouze ty stromy, jejichz prumer kmene je mensi nez je delka mece.
■ Před kácením zajistěte pracovistě. Dbejte na to, aby se v oblasti kácení nenacházely zhadné osoby ani zviřata (minímalnívázálenost 2 délyk stromů).
Zajistete,abybyla pracovni oblast kolem kmene bez rizika zakopnuti a abysteme meli volnou unikovou cestu. 21
Zajistete bezpecny stav.

Tip:

Před kácením stromu stanovte směr pádu. Přitom berte ohled na těžišťe koruny stromu, sousední stromy, směr svahu, zdravotné stav stromu a směr větru. Na těto straně se vyřízne klin.

Kácení stromu: 22

Vycistete pracoviste kolem kmene od rušivych větví, chrastí a prěkážek.
Patu kmene dūkladně očistěte - písek, kameny a jiná cizi tělesa pilový štrěž ztupí.
Berte ohled na zdravotni stav stromu - budte opatrni u poskozenych kmenu nebo u mrtveho dreva (suché, práchníve nebo odumřelé drevo).
Nařízněte zářez asi do 1/3 průměru kmene do paty. Nejdřive provedte vodorovné šez a jako druhý pak šez shora pod úhlem asi 45^ .
Na protějsi straně kmene nyní provedte vodorovný zářez. Tento šže by měl bět trochu vyše (asi 4 cm) proti vodorovnému šžu u klinu.
V Žádném prípadé kmen neprořežávejte uplně. Musi zústat stát asi 1/10 prüměru kmene. Začne-li strom prédcasné padat, okamžite vytáhněte retězovou pilu z rezu a ustupte zpátky nebo stranou.
Do vodorovného zářezu zarazte klin, který strom povalí.
Když strom začne padat, dávejte pozor na padajici větve nebo odnože.

Udržba ačištěné

Pred kazdou udrzbou a cistenim

-vypnete pilu
- vyčkejte do zastavení štrězové pily
- vytáhněte zástrčku ze zásuvky

Dalsi prace spojené s udrzbou a Čistěním, ktere nejsou v tétó kapitole popsány, smi provádet Jen vyrobce nebo jím jmenované firmy.

Bezpečnostní zařizení, která byla odstraněna během udžržby nebo Čišěné se musí bezpodmínečné opět pripevni a zkontrolovat.

Používejte Jen originálny díly. Jíné díly by mohly věst k nepředvidáným škodám a poraněním.

Udrzba

Na ochranu proti zranění doste rukavice.

Aby se zarucilo dlouhodobé a spolehlivé používání štežové pily, provadějte pravidelné udžbu.

Zkontrolujte štežovou pilu, zda nemá viditelné závady, jako je:

• uvolněny, vyvešený nebo poškozený pilový štež;
  volne spoje;
• opotrebované nebo poškozené součastky.

Zkontrolujte retezovou pilu po každém použiti

• zda není opotřebovaná, zejměna štež, mec a štežové kolečko;
• zda má správně namontované a kompletní zakrytování nebo ochranná zařizení.

Potrebné opravy nebo udrzba se musi provadět préd použitím štežové pily.

Ostrene pilového retézu

Pro naostreni piloveho retezu jsou potbrenbé urcité odborné znalosti. Nechte si pilovy retez nabrousit v odborném obchodě.

Müzete si však pilový štež také sami naostřit nasim pristrojem na broušeni štežú KSG 220 (cis. výr.: 302360).

Pouze sostrym a cistym pilovym retezem muzete bezpecné a spravné pracovat.

Výměna pilového štežu a listy

Pilový ŧětěz a liša jsou vystavené velkému opotřebení. Neni-li bezvadné funkce zaručena, okamžitě vyměnte pilový ŧětěz a lištu.

Položte štežovou pilu na rovnou plochu.
Uvolnémim šroubu (23) a upevnovaciho šroubu (11) odstrańte zakrytovani.
Otočte napínačřětězu (22) proti smyslu hodinovych ručěcek, aby seřětěz trochu uvolnil. 3
Sejměte listu s štezem.
Dukladne vycistete vodicí drážku,Pokud se méní pouze pilovyřetěz.
Pri montázi davejte pozor, zda sedi clanky retezu správně ve vodici dražce a na retězovém kole (13). 4
Otáčejte potom napínačem štežu (22) ve smyslu pohybu hodinovych ručićek, dokud nebude pilový štež pevně naputý.
Opět připevněte zakrytváni (10).

① Zajistěte kryt šroubem (23).

NapneTe pilovy retez podle popisu v odstavci „Napnuti piloveho retezu". Opet pripevnete zakrytovani (10) a napneTe pilovy retez podle popisu v odstavci „Napnuti piloveho retezu".

Retězové kolo

Namáhání štežového kola (13) je zvlástě velíké. Pravidelné kontrolujte opotřebení nebo poškození zubů štežového kola.

Opotrebené nebo poskozené rětězové kolo zkracuje zivotnost piloveho rětězu a mělo by se proto bez prodlení vyměnit v zákaznickém servisu.

Kontrola olejové automatiky

Funkci automatického mazání zkontrolujete tak, zeřetězovou pilu zapnete a podržíte ji špičkou ve směru ke kartonu nebo ke kousku papíru na zemi.

Nedotykejte se retezem pudy. Dodrzujte bezpecnostniz vzdalenost 20 cm.

Pokud se pri zkousce tvori rostouci olejová stopa, tak automatické olejovani pracuje správně.

Pokud se i pri plném zásobníku oleje neukáže olejová stopa, tak:

vycistete olejovy kanalek (14) a horní otvor napínáku Šerězu (15). 23
Pokud to nepomüze, obrte se prosim na zákaznicky servis.

Čistěné

Po kaźdem použitířetězovou pilu pečlivé vycistěte, aby zústala zachována její správná funkce.

Téleso očistěte měkkým kartáčkem nebo suchým hadříkem.
Nesmi se používat voda, Rozpoustědla ani leštiči prípravky.
Dbejte,aby vetracizarezy chlazenimotoru zustaly volné (riziko prehrát).
Po delsí době použivání (1 - 3 hodiny) demontujte zakrytování, lištu a retěz a vyčistěte je kartáčkem. 24
Je-li silne znečistěn nebo zanesen pryskyřić, tak jej položte na několik hodin do nádoby s prípravkem na Čistěnéřežtu. Nakonec pak opláchněte Čistou vodou.
Retezové kolecko a uchyt listy ocistěte kartáčkem od vsech nanosù.
Vycistete olejovy kanalek cistym hadrikem.

Transport

Před kazdou zmenou mista stroje je tbreba jej odpojit od sítě.

Pilu prépravujte pouze s nasazenou ochranou retézu.

Nepouživanou pilu skladujte v s uchém a uzavřeném miste ne v dosahu děti.
■ Před delším skladovámím dbeje následných bodůk prodloužěné zivotnosti stroje a snadnému ovládání:

Provedte dukladnou ociusto stroje.
Vypustte olej ze zasobniku.

Tip:

Nekteré rětezové oleje mají po určité době sklon k vtořeni nánosů. Proto by se měl olejový systém před dlouhodobějsím skladovámí propláchnout Čisticím prostředkem na rětezové pily. Naplěte Čisticí prostředek až asi do poloviny (asi 50 ml) olejového zásobnínu. Zásobník uzavěte. Zapnéte rětezovou pilu bez namontované listy a rětezu na tak dlouho, až všechen Čisticí prostředek vyteče z otvoru pro olej.

Krátce pak položte pilovy ōtěž do olejové lázně a pak jej zabalte do olejového papíru.

Możné poruchy

Před kazdým odstražovám poruchy

• vypněte pilu
• včěkejte do zastavení štrěžové pily n
• vytáhněte zástrčku ze zásuvky

Po kaźdem odstraněni poruchy opět uvedte do provozu všechna bezpečnostné zařizení a zkontrolujte je.

Porucha	Možná príčina	Odstraněné
Po zapnutí se štežová pila nerozběhne	brzda štežu nemá proudly poškozený prodlužovaci kabel sítová zástrčka, motor nebo spínač vadný	Uvolněte brzdu štežu Zkontrolujte prívod proudu, zástrčku, pojistky. Zkontrolujte prodlužovaci kabel, vadný kabel okamžitě vyměnte. Motor nebo vypínač nechat od koncesovaného servisu zkontrolovat a event.vyměnit
Štežová pila pracuje prěrušovaně	externí uvolněné kontakt interní uvolněné kontakt hlavní vypínač je vadný	obratě se prosím na servisní službu
Štežová pila škube, vibruje nebo špatné šteze	tupy štež opotřebovaný štež napnutí štežu štež není správně namontovaný (zuby ukazuji ve špatné směru)	Nechte štež nabrousit nebo vyměnit. Štež vyměnte. Zkontrolujte a nastavte napěti štežu. Štež znovu namontujte.
Štežová pila nepracuje v plnám výkonem	produłžovác kabel je príliš dlouhý nebo má príliš malý průž zásuvka je príliš daleko od hlavní prípojky	Použijte prodlužovác kabel s dostatečnám průžem. Použijte zásuvku, ktera je blízek pracoviští.
Pilový štež se zahrivá	v zásobníku není olej ucpaný olejový kanálek napnutí štežu je príliš velíké tupy štež	Doplinit olej. Vycistěte olejový kanálek. Nastavte napěti štežu. Nechte štež nabrousit nebo vyměnit.
Nefunguje mazání pilového štežu	v zásobníku není olej ucpaný olejový kanálek	Doplinit olej. Vycistěte olejový kanálek.

Technická data

Typ	KS 2001/40	KS 2201/40
Výkon motoru P1	2000 W	2200 W
Sítové napěti	230 V~
Frekvence	50 Hz
Typové označeni n0	7600 min-1
Sítové pojistky	16 A pomalé
Délka meče	400 mm
Rychlost pilového štěžu	13,5 m/s
Objem olejového zásobníku max.	150 ml
Třida ochrany	II / [2]
Doba zabrzděné štěžové brzdy	0,1 sek.
Hmotnost	ca. 5,9 kg
měřená hladina hluchnosti LWA	104 dB (A) (měřeno podle směrnice 2000/14/EG)
zaručená hladina hluchnosti LWA	105 dB (A) (měřeno podle směrnice 2000/14/EG)
Hladina hluku LPA (měřeno podle směrnice 2000/14/EG)	94,3 dB (A)
Vibrace ruky a paź vpvědu podle EN 1033/DIN 45675 –	avhw = < 3,39 m/s2
Vibrace ruky a paź vzadu podle EN 1033/DIN 45675-	avhw = < 3,69 m/s2

Záruka

Prosime, prěctěte si a respektujte príložéné záručné prohlášné a jeho podmínky.

Popis prístroje / Náhradní díly

Položka	Objednaci číslo	Označení
1	362645	Meč
2	362992	Pilový štež
3	362623	Aktivátor brzdy štežu
4	362624	Předné rukoješ
5		Pojistka zapnutí
6		Hlavné vypínač
7		Větrací Žebra motoru
8		Přístrojové vedení se zástrčkou
9	362610	Uzávěr olejového zásobníku
10	362625	Zakrytování
11		Upevnováci šroub
12		Napínací kroužek štežu

Položka	Objednaci číslo	Označení
13	362923	Štežové kolo
14		Olejový kanálek
15		Homí otvor napínáku štežu
16	362626	Ozubený doraz
17		Zadné rukojet
18	362921	Ochrana štežu
19	362622	Bezpečnostní nálepka
20	362627	Sada uhlíkovych kartáčků (bez obrázkù)
21	362928	Olej pro štežovou pilu 100 ml
22		Napínačem štežu (bez obrázkù)
	400144	Olej pro štežovou pilu 1 l

Indhold

EG-Overensstemmelseserklaering 48

Leveringsomfang 48

Driftstider 48

Symboler pa kedesaven 49

Použitie podla predpisov 155

Zvyškové riziká 155

BezpečnostnéPokyny 155

• elektrická bezpečnost 156

Montáž 157

Pred prvym uvedenim do prevadzky 157

zodpovedá smernici 98/37 ES

ATIKA GmbH & Co. KG

Schinkelstraße 97

59229 Ahlen - Germany

Po vybaleni skontrolujte obsah kartona na

kompletnost'
příp. poskodenia dopravou

1 ret'azová pila
1 Jazyk
1 Pilová re'taz
1 ochrana ret'aze
1 f'asa re'tazového oleja (100ml)
1 námod na obsluhu

Prevádkové Časy

Symboly námodu na obsluhu

Zvyškové rizíka je možné minimalizovat, ked budú spolocné dodržiavané „Bezpečnostné predpisy “ a „Použitie podla predpisov “ ak o aj Návod na obsluhu.

Ohladuplnost a opatnost' znižuju riziko urazu osob a poškodení.

Okrem toho nemózu napriek vsetkým prijatým opatreniam vznikat' zretelné zvyškové rizíka.

BezpečnostnéPokyny

Dodržiavajte nasledovné pokyny, aby ste seba a inych ochranyl pred możnymi poraneniami.

Kto pracuje s re'tazovou pilou po prvykrát, musi byt skusenou obsluhou pouceny o pouzivaní re'tazovej pily a

Udržujte ich d'ajej od Vásho pracovného miesta.

Chrante sa pred urazom elektrickym prudom.

• Udržujte nastroje ostre a Čisté, aby mohli pracovat lepsie a bezpečnejsie.
• Dodržiavajte predpisy na udrzbu aPokyny premazanie a vymenu náradia.

• Udržiavajte rukováte suché a bez zhivice, oleja a mastnám.

• Skontrolujte stroj na moźne pośkodenia:

Elektrická bezpečnost'

Prevedenie pripojnych vedeni podla IEC 60 245 (H 07 RN-F) s priemeromŽil minimálne

1,5 mm² pri dlżke kábla do 25 m
2,5 mm² pri dfžke kábla nad 25 m

Ret'azová pila sa dá založit na re'tazové koleso len t'ažko?

Točte napínač ret'aze (22) proti smeru hodinovych ručiciek dovtxedy, kym nie je možné ret'azovú pilu l'ahko založit na ret'azové koleso. Točte napínač ret'aze (22) v smere hodinovych ručiciek dovtxedy, kym nie je ret'azová Pila pavne napnutá.

Kryt (10) opat namontujte.
Napnite pilovú re'taz podla popisu v odseku „Napnutie pilovej re'taze".

Pri zapnuti musi byt pilová retaz bezpečne vystužená a upevně. Retaz a jazyk musia volné stav.

Zapínanie

Stlache a podrzte zapinaciu zapadku (5). Potom stlache zapinač/vypinač (6). Potom zapadku uvolnite.

Vypínanie

Uvol'nite zapinač/vypínač.

Brzda ret'aze

Brzda ret'aze je ochranny mechanizmus, ktory sa spusti pri spatnom náraze pily cz prednú ochranu ruky alebo po uvol'neni zapinača/vypinača. Ret'az sa zastavi okamžite (< 0,1 sek.).

Preverenie brzdy ret'aze

Z casa na cas preverte funkciu brzdy ret'aze.

Spústac brzdy ret'aze (3) dajte do polohy 2 a zapnite ret'azovú pilu.

1. Ret'az je správne napnutá, ak moze byt' v strede jazyka podvihnutá o ca. 3-4 mm. 10
2. Ak je ret'az priliš napnutá, otočte napínací kruh ret'aze (12) proti smeru hodinovych ručiciek.
3. Upevnovaciu skrutku opat dotiahnite rukou.
4. Preverte, Či Články ret'aze správné dosadaju do vodiacej štrbiny jazyka.

Práca s ret'azovou pilou

Pred Pilením

Pred uvedením do prevádžky a praviděne počas pilenia preverujte nasledovné:

Je ret'azová pila zmontovaná úplne a podla predpisov?
Je re't'azová píla v dobrom a bezpečnom stave?
Je naplne na olejová nadrž?

Pravidelne preverujte hladinu oleja v priezore (17). Ak je hladina oleja na "MIN", ihned doplnte olej, aby piła nebežala nasucho.

Je ret'az správné napnutá?

Len s nabrúsenou re'tazou pracujete dobre a bezpečne.

Je brzda ret'aze uvol'nená a praticje bez problémov? Spúšťač brzdy ret'aze (3) musí byt' v polohe 1 Dodržiavajte body v odseku „Preverenie brzdy ret'aze".
Je rukovat'suchá ačistá-bez oleja aživice?
Je pracovisko bez hroziaceho nebezpečenstva potknutia sa?
Nosite potrebné ochranné vybavenie?
Precitala porozumeli ste vsetkyPokyny?
Je zástrčka a predlžovací kabel v dobrom stave? nepoužívajte ziadne chybné vedenia
Je predlžovací kabel správné položený? 11

Spoje zástrčku prístroja s predlžovacim káblom. Vyvtorte potom s predlžovacim káblom uzku slučku a prestréte ju cz poistné mostík. Slučku potom zaveste na háčik. Zástróný spoj je teraz zabezpečený proti samovolnému uvolneniú.

Pri bočných, šikmých a poždížnych rezoch postupujte so zvyšenou opatnostou, pretože sa tu nepouživa blokovaci doraz (16).

Ako mözem zabránit spätnémunárazu píly?

Silné kmene a ve'lké napätie 19

Zospodu nasadte rez (jedna tretina priemeru kmeña) smerom hore.
S odstupom zhora nasadite druhy rez, ktory Rozdeli kmen.

Odl'ahčenie 20

Pred každou udržbovou a Čistiacou prácou

Po udrzbe a cistení odstranené bezpečnostné zariadenia musia byt' bezpodmienečne znovu odborne namontované spāt' a skontrované.

Pilová ret'az a jazyk su vystavené vysokým nárokom na opotrebovanie. Vymeře ret'az a jazyk, akonáhle nie je zarčená bezproblémová funkcia.

Položte re'tazovú pilu na rovnú plochu.
Odstrante kryt (10) uvolhenim upevnovacej skrutky (11).
Otočte napínač reţaze (22) proti smeru hodinovych ručićiek, aby ste reţaz trochu uvol'nili. 3
Jazyk's re'tazou odstrante.
Ak vymieñate len pilovú re'taz, dōkladne vycistite vodiacu štrbinu.
Pri zabadovani dbajte na to, aby clanky ret'aze spravne doliehali vo vodiacej strbine jazyka a na kolese ret'aze (13).
Točte napínač re'taze (22) v smere hodinovych ručićiek, kým nie je ret'azová pila napnutá.
Kryt (10) opat namontujte.
Napnite pilovú re'taz podla popisu v odseku „Napnutie pilovej re'taze".

Koleso ret'aze

Námaha kolesa re'taze (13) je obzvlást' ve'lká. Pravidelne preverujte ozubenie kolesa re'taze ohladne poškodenia alebo opotrebovania.

Funkciu automatického mazania re'aze preverîte tym, ze zapnete pilu a podržîte ju špičkou nad kartónom alebo papierom na podlahe.

Podlahy sa re'azou nedotykajte. Dodrziavajte bezpečnostné odstup 20 cm.

Ret'az na krátko uložte do olejového kúpel'a následne je zu zabal'te do olejového papiera.

Prosime, prečitajte a respektujte prilozné záručné prehlášenie a jeho podmienky.
