HASZNÁLATI ÚTMUTATÓ KS 2001 ATIKA

Kezelési utmutató - Biztonsági tudnivalók - Pótalkatrészek

Motorna pila

Uputa za uporabu - sigurnosne upute - rezervni dijelovi

Sega a catena

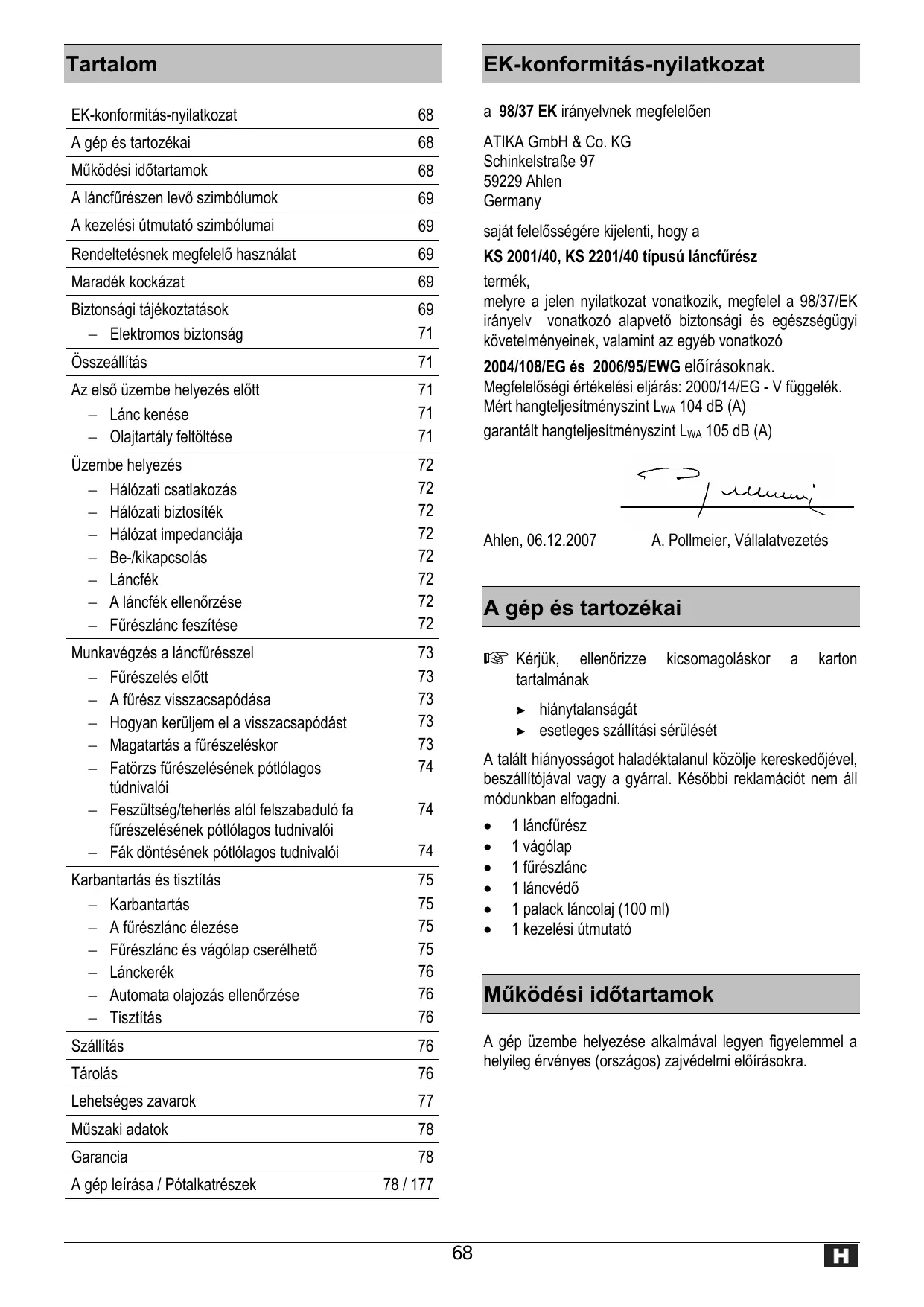

EK-konformitás-nyilatkozat 68

A gép és tartozékai 68

Mukódési idōtartamok 68

A lancfurészen levő szimbólumok 69

A kezelési utmutató szimbólumai 69

Rendeltetésnek megfelelo hasznalat 69

Maradék kockázat 69

Biztonsagi tajekoztatasok 69

-Elektramosbiztonsag 71

Összeállitas 71

Az elso üzembe helyezés elott 71

-Lanc Kenese 71
- Olajtály feltöltése 71

Uzembe helyezés 72

• Hálózati csatlakozás 72
• Hálózati biztositék 72
• Hálózat impedanciája 72
• Be-/kikapcsolás 72
• Lanciafék 72
  A lancfek ellenorzese 72
  -Fureszlancfeszítese 72

Munkavégzés a lancfuresszel 73

-Furészeléselott 73
-Afuresz visszacsapódasa 73
Hogyan keruljem el a visszacsapodast 73
Magatartás a fúrészeléskor 73
- Fatórzs fúreszelésenek pótlolagos tudnivalói 74
- Feszültseg/teherlés alóf felszabaduló fa fürészelésénék pótlolagos tudnivalói 74
- Fák dòntésének pótlólagos tudnivalói 74

Karbantartás és tiszítatas 75

• Karbantartás 75
  -Afureszlancelezese 75
  -Fureszlanc es vagolap cserelheto 75
• Lánckerék 76
• Automata olajozás ellenörzese 76
  -Tisztitás 76

Szállítás 76

Tárolás 76

Lehetséges zavarok 77

Muszaki adatok 78

Garancia 78

A gép leirasa / Pótalkatrészek 78/177

EK-konformitás-nyilatkozat

a 98/37 EK irányelnek megfeleloen

ATIKA GmbH & Co. KG

Schinkelstraße 97

59229 Ahlen

Germany

sajat felelosségere kijelenti, hogy a

KS 2001/40, KS 2201/40 tipusu lancfuresz

termék,

melyre a jelen nyilatkozat vonatkozik, megfelel a 98/37/EK irányel vonatkozo alapvetőBiztonsági és egészségügyi kovetelményeinek, valamint az egyeb vonatkozo

2004/108/EG és 2006/95/EWG elöirasoknak.

Megelelosegi ertekelesi eljaras:2000/14/EG-Vfuggelek.

Mert hangteljesitményszint LwA 104 dB (A)

garantált hangteljesítményszint LwA 105 dB (A)

Ahlen, 06.12.2007

A. Pollmeier, Vállalatvezétés

A gép és tartozékai

Kérjuk, Ellenőrizable kicsomagoláskor a karton tartalmának

hiánytalanságát
esetleges szallatis serulését

A talált hiányosságot haladéktalanul közölje kereskedőjével, beszállítójával vagy a gyárral. Késöbbi reklamációnt nem allmodunkban elfogadni.

1 lancfuresz
1 vágólap
1 fureszlanc
1 Iancvedó
1palack lancolaj (100 ml)
1 kezelési utmutató

Muködési idöartamok

A gép üzembe helyezése alkalmával legyen figyelemmel a helyileg érvényes (országos) zajvédelmi előirásokra.

A lancfurészen levő szimbóolumok

Uzembe helyezés elott elolvassuk, és figyelermbe vesszuk a kezelési utasítást és aBiztonsági utasításokat.

Javitasi, karbantarasi es tiszitasi munkalatok elott a motort leallitjuk, es a halozati csatlakozo dugot. kihuzzuk.

Azonnal húzza ki a konnektordugó, ha megsérült, vagy atégett a halózati zsinór

Hasznalat kozben viseljen védösisakot és hallásvédőt.

Viseljen védokesztyut.

A gépet esô ne érje. Védje nedvességól

legnagyobb vágasi hossz 400 mm

A kezelési utmutató szimbólumai

!	Lehetséges veszélyek, vagy veszélyes helyzetek. Az itt olvasható utmutatások figyelmen kívül hagyásatól balesetet szenvedhet, és a gép meg is rongálódhat.
!	Fontos tajékoztatások a szakszerú használathoz. E tajékoztatások figyelmen kívül hagyása zavarokhoz gezethet.
!	Használati utmutatások. Ezek az utmutatások segítenek a fürész legjobb kihasználatóságában.
!	Szerelés, kezelés és karbantartás. Pontosan megismerheti, hogy a fürésszel melyek a tennivalói.

Rendeltetésnek megfelelo használat

A lancfuriesz a kovetkez muveletekhez alkalmas:
- fatorzsek,ágak, fagerendák stb. elfürészeléséhez és kereszt- és hosszvágások készítéséhez használtó,
- fák kivágása.
A lancfuresz épitoanyagok és muanyagok fureszeléséhez nem alkalmas.
A lancfurész csak hazi-és hobbikertben valo magánhasznalathoz keszült.

■ Erdészeti jellegü munkákhoz (erdei fák dontéhez és gallyazásához) ez a lancfürész nem hasznalhó. A kezelő szükséges biztonsága a kábeles összeköttetés miatt nincs szavatolva.
A rendeltetésnek megfelelo hasznalathoz tartozik meg a gyár által elóirt modon valo hasznalat-, a karbantartásés javitás valamint az utmutatóban olvashatóBiztonsági tudnivalók kovétese.
■ Minden ezektöl elterö hasznalat rendeltetëssel ellentëtesnek minösül. Az ilyen jellegu károkér t a gyár nem vallal szavatosságot. a kockázat ekkor egyedul a felhasznalót terheli.

Maradék kockázat

Még a rendeltétésnek megfelelo használatnál és a felhasználasi cél által meghatározott vonatkozo biztonsági szabályok megartasa mellett is bizonyos maradék kockázattal számolni kell.

Ezt a maradék kockázatot minimumma csökkentheti, ha a munkánál figylembe veszi a “Biztonsági utmutatások”, a “Rendeltétésnek megfelelo használat” és magának a hasznalati utmutatónak a leírasait.

Mindezek figyelembe vetele és a kelloóvatosság segít a balesetek és sérülések megelőzésében.

Ha a vágolap csúcsa hozzaér egy szilard tárgyhoz, visszacapódast okozhat.
Szerszám (fūrészlanc) megsertheti az ujjat és a kezet.
Munkadarab kicsapoddarabja balesetet okozhat
Aramutés lehtosege.
■ Balesetet okozhat a villanyáram egy szabálytalan csatlakoztatás esétén.
Áramütes egy feszültseg alatt alló nyitott alkatrész megérintéskor.
■ Halláskárosodás hallásvédő nélküli hosszabb munka esetében.
Tüzveszély

Továbbá minded megtett intézkedés Ellenère is maradnak nem nyilvánvaló maradék kockázatok.

Biztonsági tajékoztatások

Vegye figyembe a következő utalásokat, hogy saját magát és környezetét a balesettől megvédje.

ABiztonsagi utmutatasokat (a kezelisi utmutatot) a Iancfurresszel egyutt orizze meg.
A lancfuresztCsak kello tapasztalattal rendelkez o szemely hasznalhatja.
Csak olyannak adja kölcsön a lancfürészét, akimár ismeri annak hasznalatát. Mindig adja oda a géppel együtt a hasznalati utmutatót is.
A gépetCsak a gyár, vagy általa kijelölt cégek javithatják.

Az elso hasznaló

Aki a géppel elször dolgozik, annak a länfurész hasznalataról és a személyi védöfelszerelésröl már kello tapasztalattal rendelkező személytól gyakorlati betanítást kell kapnia. Az elso hasznaló elször egy fürészbakra vagy állványra helyezett gombfát fürészeljen.

Legyen figyelmes. Figyeljen arra, amin dolgozik. Munkajt esszerüen hajtsa végre. A gépet ne használa jolyankor amikor fáradt vagy drog, alkohol vagy gyógyszer hatasa alatt áll. A gép használatánál elég egy figyelmetlen pillanat ahhoz, hogy súlyos balesetet szenvedjen.
Hasznalat elott ismerkedjek meg a géppel a hasznalati utmutató segitségével.
A keszüléket ne használja olyan célokra, melyekre nem rendeltetett (lásd „Rendeltétésnek megfelelo használat").
■ Kerülje munka kozben a rendellenes testtartást. Ügyeljenarra, hogybiztosan alljon, es mindenkör orizze meg egyensúlyát.
Viseljen munka kozben megfelelo munkaruhat:

• ne viseljen bo ruhat vagy ékszert, mert azokat a mozgo gépalkatrész beranthatja
• csuszásmentes munkacipő (biztonságí kesztyú)
• hosszú haj esétén hajhálo

Viseljen személyes védöruhát:

• hallásvedelem
• védőszemüveget vagy arcvédőt
• védōkesztyút
• ellenörzött védösisakot egy oyan helyzetben amelynél fejsérülésre is lehet számítani (pl. lehulló és kidölő fák).

Tanácsoljuk, hogy viseljen lábszárvedót.
Tartsa rendben a munkahelyét! A rendetlenség a balesetak forrása.
Legyen figyelemmel a környezeti hatásokra:

A Iancfurészt ne tegye ki csapadek hatasának.
- A lancfurészt ne használja vizes vagy nedves környezetben.
- Halassza el a munkát, ha rossz az idő (eső, hóesés, jégeső, nagy szél) - olyankor fokozódik a balesetveszély!
Gondoskodjek a jó megvilagításról.
- A lancfurészt ne használja éghető folyadék vagy -gáz közelében.

A fureszt ne hagyja felugyelet nélkül.
■ Munkaszünetben ügy tegye le a lancfürészt, hogy az senkit ne veszélyeztessen. A lancfürészt zárja el illetéktemen személyek elöl.
A szalagfureszt 18 even aluliak nem hasznalhatjak.
Tartson a munkahelyetöl tavol masokat.
A felhasznaló felelos azokért a balesetekért vagy veszélyekért, amelyek más személyeket fenyegetnek, vagy masok tulajdonát érik.
A gépet kezelő személy harmadik személyel szemben felelos a munkaterületen.
Gyermekeket a munkaterülettól tartsa távol.
Ne engedje, hovy a szerszámot vagy annak kabelét más személy, foként gyermek megfogja.

Tartsa öket távol munkahelyétöl.

Ne használjon repedit fürészlancot vagy olyat, amelyik már alakját valtoztatta.
Jol elesitett fureszlancot hasznaljon, mert az eletlen fureszlantol nemcsak a visszacsapodas veszelye fokozodik, hanem a motor is tulterhelodik.
A vágastCsak akkor kezdje el, amikor a fúrészlanc eléter a teljes fordulatszámát.
Bekapcsolaskor alancfurészt támmasszkiBiztosan es tartsa erösen.A Ianc és a vágolap alljon szabadon.
■ Ne terhelje tuli a gépet! Jobban és biztonságosabban dolgozik a megadott teljesitménytartományon belül.
■ Ne terhelje tuli a gépet. A megadott teljesitménytartományiban jobban ésBiztonságosabban dolgozhat.
A furesztCsak kompletten es felhelyezettBiztonsagi kiegeszitesekkel hasznalja es a gepen semmi olyat meg ne valtoztasson,ami abiztonsagot korlatozhatja.
A gépet illetve annak alkatrészeit meg ne valtoztassa.
A gépet vizzel ne fröcskolje be. (A viztol áramütés keletkezhet).
OrizzeBiztonsagban a gépet.Ahasznalaton kivuli gépet orizze egy szaraz,lezart es gyermekek altal el nem érheto helyen.
A gépet kapcsolja ki és húzza ki a konnektordugót az következő esetakben:

• A lancfūrész ne érintkezzék földel, kovekkel, szeggel és más hasonlo târggyal.

ha ilyen elófordul, azonnal ellenórizze a láncot és a vágolapot

• javitasi muveletnel
• karbantartasnal es tisztitasnal
• zavarelhárításnál
  Csatlakozó gezetékek elvágasa
• a csatlakozó gezetékek ellenörzese, hogy nincsenek-e összegabalyodva vagy megsérülve
  szalitás
  a lancutanfesztise
• Ianc cserelée

• a géptól való távozas (még róvid munkamegszakitásnál is)

• Apolja gondosan a lancfurészét:

Tartsa a szerszámot élesen és tisztan, hogy jobban ésBiztonságosabban dolgozhassék vele.
Kövesse a karbantási elóirásokat és a kenési-és szerszámcerélesi utmutatasokat.
Tartsa a fogantyukat szarazon, gyantatól, olajtól és zsirtól mentesen.

Ellenorizzee a gépet az esetleges sérulésekre:

• A gép további használata el'tt a biztonsági védőszerkezetek vagy konnyebben sérult alkatrészek kifogástalan és rendeltetésüknek megfelelo múködését ellőrizze.
  Ellenorizzee, hovy a MOZgó alkatrészek mūködése kifogastalan-e, vagy nincs-e valamelyik alkatrész megsérülv. Az összes alkatrésznek helyesen kell felszerelve lennie és minden feltételt teljesényenie kell a fúrész kifogastalan mūködése érdekében.
• A sérulent védoberendezést és alkatrészt arra hivatott szakembernek kell javitania vagy kicserélnie,

amennyiben a használati utmutató mast nem ad meg.

• A séruilt vagy olvashatatlan biztonsági címkét ki kell cserélni.

ElettromosBiztonság

A csatlakozó gezeték kivitele feeljen meg az IEC 60 245 (H 07 RN-F) elöirásnak és keresztmetszete legyen laglabb

1,5 mm², 25 m kabelhosszúságig
2,5 mm², 25 m feletti kabelhosszúsagnál

A tul hosszú csatlakozó gezetékeken tulzott mertékü feszültsegesés keletkezik. A motor mar nem éri el a maximális teljesitményét és a gépnek csökken a muködképessége.
A csatlakozó gezetékek dugói és csatlakozó aljzaiti gumból, lágy PVC-ból vagy más höré lágyuló, ugyanolyan mechanikai szilárdságú anyagból készüljenek, vagy ilyenekkel legyenek bevonva.
A csatlakozó gezeték dugós csatlakozó része fröccsenő viz Ellen védett legyen.
A csatlakozó gezéték elhelyezésénél ügyeljen rá, hogy az ne legyen zavaró, ne zúzódjék, ne törjön meg és a csatlakozó dugó ne legyen nedves.
A kabelt ne használja rendeltetésétól eltérő célokra. A kabelt védje a hósegtól, olajtól és éles szélú tárgyaktól. A csatlakozó dugó a konnektorból ne a kabelnél fogva húzza ki.
Kábeldob használatánál a kábelt mindig teljesen tekerje le a dobról.
Ellenorizze rendszeresen a csatlakozó kábelt és ha megsérült, cseréltesse ki.
- Ne használjon hibás csatlakozó gezetéket.
- SzabadbanCsakarraengedelyezettes megfeleloen jelzett hosszabbito kabelt hasznaljon.
- Ne alkalmazzon ideiglenes elektromos csatlakozást.
Vedoszerkezet athidalni vagy hatastalanitani soha nem szabad.
A gépet hibaáram védokapcsolón keresztül csatlakoztassa (30 mA-es legyen).

A gép elektramos alkatrészeinek elektramos csatlakoztatásátill. javítását hatóságilag engedélyezett villanyszerelő szakember vagy kijelölt vevószolgálatunk végezze. A helyi elóirásokat különösen a védöintézkedések tekintétény figyelembe kell venni.

A gép más részein javitásokatCsak maga a gyár, vagy egy általa megbizott szakcég végezhet.

Csak eredeti gyári pótalkrészt és tartozékot használjon. Más eredetü pótalkrész és egyéb tartozék használata a felhasználo balesetehez gezethet. Az ilyen jellegü károkér tgyár nem vallal szavatosságot.

Összeállítás

A lancfurésztCsak a teljes osszeallitasa utan kapcsoljar a halózatra.

Balesetveszély!
Az összeállitaskor viseljen védokesztyüt.

Helyezze le a lancfurészt a motorral lefelé fordíva egy sik felületre.
Távolítsa el a fedelet (10) a rögzító csavar (11) kicsavarásával.
Helyeze be a fürészlancot a vágolap körbefutó gezetöhornyába. Figyeljen a lánctagok helyes futásirányára.
Szerelje fel a vagolapot. 3
Osszeszereléskor ügyeljen ra, hogy a lánctagok jol elhelyezkedejenek a gezetöhoronyban és a lánckeréken (13). A fúrészlancot nehéz a lánckerékre ráhelyezni?

Forgassa a lancfeszítot (22) az oramutatóval ellentêtes irányban mindaddig, mig a láncot rá tudja a lánckerékre fektetni. Ezután forgassa a lancfeszítot (22) az oramutatóval egyező irányban, mig a lánc megfeszül.

Helyezze vissza a fedelet (10).
Fesztse meg a fureszlancot a „Fureszlanc fesztese" fejezet szerint.

Az elő üzembe helyezés elött

Lanc kenese

A lancfurészt a gyár nem tolti fel fürészlanc-kenő olajjal.

Ha a fureszlanc nem kap olajkenest, a lancfuresz megserul.

A lanc élettartama fugg a kenés megfelelosegétol. Hasznalat kozben a lancfurész az olajcsatornán keresztul automatikusan keni a lancot.

Olajtartály feltöltése: 5

A láncfürészt allytsa megfelelo alatetre.
Csaparja le az olajartaly dugócsavarját (9).
Tölts fei a tartalyt biologialag lebonthato fureszlanc olajjal (kb. 100 ml). A tartaly telitetsege a megfigyel o ablakon keresztul (17) ellenorizheto. A betoltes megkonnyitesehez hasznaljon egy tolsert.

A betöltésnél ügyeljen arra, hogy az olajartályba szennyezódés ne kerüljön.

Csavarja vissza az olajtály dugócsavarját.

Az elso betoltésnel, vagy egy teljesen kiürult olajartály tése után a „Primer" gombat kb. 10-szer nyomja meg, az olaj a keringtetett rendszert kitölts.

Soha ne hasznaljon ujrahasznositott vagy fardt olaj. A nem lancfureszhez engedelyezett olaj hasznalatatl a garancia elvasz.

Hálozati csatlakozás

Vesse egybe a gép adattablaján olvashato feszültseget. pl. 230 V-ot a rendelkezésre alló halózattal és a fürészt az elöirásnak megfeleloen foldelt konnektorhoz csatlakoztassa.

① Használjon Schuko konnektort, 230 V feszültseget hibaárarn védókapcsolóval (FI-kapcsoló, 30 mA-es).
■ Alkalmazzon城县 keresztmetszettel rendelkezó hosszabbíto gezétéket.

HálozatiBiztositék

16 A Iomha

Be-/kikapcsolás

Ne hasznaljon olyan gépet, amelyiken

a kapcsolot nem lehet be-és kikapcsolni,
a lanc-és nem mukodik normalisan

A séruilt kapcsolót haladéktalanul javittassa meg vagy cseréltesse kiarra alkalmas szakemberrel vagy a kijelött levőszolgállatt.

Bekapcsoláskor a lancfürészt támassza kiBiztosan és tartsa erösen. A lanc és a vágolap legyen szabadon.

Bekapcsolás 6

Nyomja meg a bekapcsolasi zart (5) és tartsa nyomva. Múködtesse a be-/kikapcsolót (6). Engedje fel a bekapcsolasi zart.

Kikapcsolás

Engedje el a be-/kikapcsolót.

Lancfék

A láncfék egy védőszerkezet, amely olyankor old ki, amikora láncfürész visszacapódik, vagy a be-/kikapcsoló elengedik. A fúreszlanc azonnal leál ( < 0,1 sec alatt).

Idönkest Ellenörizze a lancfek muködesét.

Állítsa a láncfék-kioldót (3) a 2 poziúoba és kapcsolja be a láncfürészt.

2 pozício = a láncfěk hatékony

a fureszlanc nem indule

Állitsa a láncfék-kioldót (3) az 1 pozicioba és kapcsolja be a láncfürészt. 8

1 pozićo = A láncfěk kioldva

a fureszlanc megindul

Fúrészlánç feszítésé

• A fūrészlanc beallitasa és ellenőrzese elott húzza ki a halózati csatlakozó dugó.
• Viseljen védoksztyut, nehogy a keze megserüljön.

Ellenőrizable fúrészlanc feszességét

munka megkezdésé elótt
az elso vagas utan
fúreszelés alatt rendszeresen minded 10 percben

Csak helyesen megfeszített fureszlanc és a kelő mertékő kenés biztosítja a megfelelo elettartamot.

Legyen figyelemmel a kovetkezokre:

egy uy fureszlancot tobbszor kell utana fesziteni, mig az vegleges hosszt eleri.
a lánc üzemi hófokra való felhevülésénél a lánc megnyúlik és utána kell feszíteni.

A fureszelés befejezéskor a fureszlancot ki kell lazitani, mert különben lehuléskor a fureszlancban tul nagy feszültseg keletkezik.
ha a lanc csapkod vagy kiugrik a gezetéséból, azonnal meg kell feszíteni.

A fureszlanc feszítésé:

1. Helyezze le a lancfurészt a motroral lefelé fordíva egy sik felületre.
2. Lazitsa meg a rogzitoccsavarokat (11) az oramutatoval ellentetes iranyu egy-két fordulattal.
3. Forgassa a láncfeszítő gyürüt (12) lépésenként az oramutató irányában, mig el nem éri a lánc a kello feszességét. A reteszhatás meggátolja, hogy a lánc feszítése visszalazuljon.

A rogzító csavar (11) együtt forog, esetleg a feszítés alatt azt ismét ki kell lazitani.

1. Akkor helyes a fūrészlanc feszítese, ha a fūrészlap közepén a láncot 3 - 4 mm magasságig lehet megemelni. 10
2. Forsassa a lancfeszító gyürüt (12) az oramutatóval ellentêtes irányban, ha a fureszlancot tulságosan megfeszítette.
3. Húzza meg ismét kézzel a rögzítő csavart.
4. Ellenőrizable, hogy a lánctagok a vágölap gezetőhornyában jól beleültek-e.

Munkavégzés a lancfürésszel

Furészelés elött

Uzembe helyezés elott és a fürészelés alatt rendszeres időközönként vegezzen Ellenőrzeseket:

a lancfuresz oosszeszerelése kompletts eloirásose?
jo esBiztonsagosallapotban van-ea lancfurész?
van-e olaj az olajtartalyban?

Rendszersen ellenőrizable az ellenőrő ablakon (17) az olajszintet. Azonnal tõltson be olajt, ha az olajszint a „MIN“ jelzést elére, nehogy a lánc szárazon fusson.

megfeló-e a lánc feszítésé?

Legyenfigyelemmel a „Furészlanc feszítésé” fejezet pontjaira.

Csak kelloen éles lánccal dolgozhat jol ésbiztonságosan.

kioldott-e a lancfek es kifogastalanul mukodik-e?
A lancfék kioldónak (3) az 1. pozicióban kell lennie. Legyen figyelemmel a „Lancfék ellenörzese" fejezet pontjaira.
tiszta és száraz-e a fogantyú - nincs-e rajta olaj és gyanta?
nincs botlasi lehetoség a munkahelyen?
viseli a szükséges védöfelszerelést?
elolvasta es megertette valamennyi utmutatast.
jo az állapota a halózati csatlakozó dugónak és a hosszabbító kabelnek?

nem hasznal hibás gezetékeket?

megfeleloen vezeti a hosszabbitó kábelt? 11

Kapcsolja össze a készülék csatlakozó dugoját a hosszabbít kábelel. Ekkor a hosszabbíto kábelel képezzen egy szúk hurkot és tolja át a biztosító pecken. Akassza be ezután a hurkot a horogba. A dugós kapcsolat ekkor a kilazulás EllenBiztosítva van.

Munka kōzben legyen gondja rá, hogy a hosszabbíto kábel mindig a lancfúresz mögött legyen, kivül a fūrészlanc és a fūrészeit tárgy hatósugarán.

A fúrész visszacsapódása

Mit kell érteni a furesz visszacapóda sa alatt? A furesz visszacapóda sa muködésben levő láncfuresz kezelő irányába történő hirtelen magasra- és hátracsapódaşa.

Ennek oka lehet, ha

• a fúreszlap csúcsa a fúrészeit tárgyhoz vagy mastárgyhoz (veletlenül) hozzaér.
• megszorul a fureszlanc.

A fúresz ellenörizetlenül reagál és gyakran a kezelő súlyos balesét is okozza.

Az oldalsó vágást, ferde- és hosszvágást különösen nagy figyelemmel végezze, mert itt nincs feltéve a körmos utköző (16).

Hogyan lehet elkerülni a fürész visszacsapódását?

• Soha ne helyezze rá a vágando tárgyra a vágolap csúcsát. 12
• Soha ne vágjon a vágolap csúcsának felső élével. 13
• A lancfureszt mindig a leheto leglaposabb tartassal vezesse. 15
  Csak mukodésben levő füresszel kezdje a vágast.
  Felhelyezett fureszlancal soha ne kapcsolja be a gépet.
  Csak éles vagy jol élesitett fureszlánccal dolgozzék.
• Laza vagy tulsagosan megnyult furuszlanccal ne dolgozzek.
  Csak kelloen megfesztitet furészlanccal dolgozzék.
  A lancfurészt mindig mindkét kezevel tartsa.
  A karmos utkozot emelokent hasznalja. 16
  Vállmagassag fölott soha ne fûrészeljen.
• Ágat egyszerre soha ne vágjon keresztül. A fúresz elvételekor ügyeljen arra, hogy az más ághoz hozá ne érjen.
• Darabolásnál lehetőleg használjón fürészbakot.
• Beszúró vágástCsak begyakorlott személy késztitsen.

Magatartás a fürészeléskor

Hóban, jègen, vagy frissen hántolt fánal elcsuszás veszélye miatt ne dolgozzék.
Ne dolgozzék rossz fényviszonyok mellett (pl. ködben, esöben, hófuvasban vagy alkonyatkor). A dontés közelében már nem ismeri fel a részleteket - balesetveszély.
Gondoskodjek a biztonságos, megtiszított munkahelyról.
■ Kerülje a rendellenes testtartást. Mindig örizze meg az egyensúlyát. Felsötestével elore hajolva soha ne dolgozzék.
A lancfurészt mindigBiztosan allva muködtesse.A lancfurészt testétöl kissé jobbra eltartva fogja.
A lancfurészt ne használa ja a fa emelésére vagy mozgatására.
Ugyeljen rá, hovy a fán ne legyenek idegen testek (ko, tulevél, stb.)
A lancfureszt mindig mindkét kezevel tartsa, bal kezevel az elso fogantyut (4) és jobb kezevel a hatso fogantyut (17) fogva. Egy kezzel soha ne fureszeljen. 14
Gondoskodjek róla, hogy a fa fürészelés alatt ne fordulhasson el.
Hasadozott fát ovatosan fūrészeljen. Az elragadott faszilánkok balesetet okozhatnak.
A fúreszlancot elòbb hozza MOZgásba, és csak utána érintse hozza a fához.
A fureszelendo anyagot mindig az also ell vagja. A felso ell valo vagaskor a furesz visszacapodhat.
A lancfureszt fureszeliskor a leheto leglaposabban tartsa.
Használja a karmos utközőt (16) a láncfürész fán való rögzítéséhez. A karmos utközőt füreszelés alatt emelőkent használja. 16

Vastagabb agak vagy törzek fürészelésenél a karmos ütközőt (16) mindig egy következő mélyebb pontra helyezze át. Utánállitáshoz emelje le a fáról a karmos ütközőt és helyezze azt mélyebben vissza. Eközben a fürészt ne emelje ki a vágásból.
Muködtesse a lancfürészt ügy, hogy a karmos utközőre kis emelőnyomást fejtsen ki. Füreszelésnél a füreszt ne nyomja nagy erővel.
Soha ne használja a fúrészt

• kinyujtott karokkal
• nehezen elerheto helyen
• létráról, munkaallványró l vagy fán álva.

Soha ne fûreszeljen a lancfûresszel vall folött.
■ Ne terhelje tuli a Iancfureszit. Legjobb vagasi eredmenytugy eri el, ha fureszeliskor nem csokken a Iancsebesege.
Legyen ovatos a fureszelt vagás végén. Mihelyt a furesz kilép a fából, megváltozik a súlya. Lábszára és lábfeje megserülhet.
A lancfurésztCsak mozgásban levő furuszlánccal emelje ki a vágásból.
■ Mozgásban levő fürészt soha ne érintse hozzá drótkerítéshez vagy a talajhoz.
A lancfureszt a vagasok kozott allitsa le, ha tobb vagast keszit.
Ha a fūrészlanc beszorult a faba, azonnal kapcsolja ki a fūrészt és húzza ki a dugóját a konnektorból. Használjon egy éket a vágolap kiszabadításához.
Tartson szuneteket a fureszelés alatt, hogy a villanymotor lehulhessen.

Fatörzs fürészelésénék tudnivalói

Fūrészeléshez a törzset soha ne tegye le a foldre. Támassza ki úgy a törzset, hogy a vágás ne záródjék be és a fūrészlanc ne szorulhasson meg. Használjon egy biztos alatámasztást (pl. fūrészbakot). A vágólap hegye vagy a fūrészlanc ne érintse a talajt.
A rovidebb agakat hajtsa felre a furesz elol es rogzitse.
■ Kerülje a vekony faagak vagy furuszaru fureszelését. A lancfurész az ilyen munkához nem alkalmas.
A hosszvágast mindig a legnagyobb figyelemmel végezze, mert ilyenkora karmos utkozt nem hasznalhatja. Kerüle fürész visszacapódásat a fürész lehetőleg lapos szögen való tartásával.
Lejtő végzett munkánál mindig a fatorzs-, illetve a fekvő fürészelendő anyag felett alljon. Ügyeljen az elguróló fatorzsekre.

Feszültseg/teherlés alófelszabaduló fa fürészelésénekpótlolagos tudnivalói

Amikor feszülés alatt állo ágak, fák vagy fadarabok a fūrészeléstól felszabadulnak, nagyon kell vigyázni. A fūrészelt anyag olyankor teljesen ellenőrizetlenül reagál és súlyos, halálos baleset et is okozhat.

Az ilyen munkátCsak képzett szakember végezze.

Minden vágást először a nyomott oldalon ① a feszülésmentesítő vágassal kezdjen, és utána a folytassa a levalaszto vágassal ② - a lancfúresz különben beszorul és visszacsapódik.

Felső oldalán feszültseg alatt álló fa 17

Végezzen egy vágast alulról (a törzs átmröjenek harmadáig) felfelé.
Utána ugyanazon a helyen felülrol keszütsen egy masodik vágást, ami a törzset kettévágja.

Also oldalán feszültseg alatt allof a 18

Végezzen egy vagast felülrol (a törzs atmérojenek harmadáig) lefelé.
Utána ugyanazon a helyen alulrol keszítsen egy masodik vágást, ami a törzset kettévágja.

Vastag törzek és erős feszülés 19

Végezzen egy vágast alulról (a törzs átméröjenek harmadáig) felfelé.
Utána az elso vágastólBizonyos távolságra felfelé egy masodik vágast készítsem, amely a törzset kettévágja.

Ágazás 20

1 Keszitsen a törztöl 15 cm távolságra alulról egy vágást (a törzs atméröjének harmadáig).
Utana kb. 8 cm távolságra tovabb kifelé keszítse a masodik vágást, amelyik az ágat kettévágja.
A maradék darab eltávolítására az ágat szorosan a törznel alulról harmadáig vágja át.
Felürlök észítse a masodik vágást, amely a maradék darabot eltávolítja.

Fák dòntésének pótlólagostudnivalói

Mindig viseljen védösisakot, hogy védje magát a lehulló ágaktól.

Legyen figyelemmel a vagolap hosszusagara. Csak oyan fát szabad donteni, amelynek atmeroje kisebb a vagolap hosszusaganal.
■ Biztositsa a dontés elott munkaterületét. Ügyeljen ra, hogy ember vagy allat a dontés környezetében netartózkodjek (legalabb a fa ketszeres hosszának megfelelo tavolságan belül).
■ Biztosítsa, hogy a munkaterület és a törzs mentes legyen a botlást okozó tárgyaktól és akadálytalan menekülési utja legyen. 21
Munka kozbenBiztosanalljonalaban..

Tipp:

A fa dontese elott allapitsa meg a dolés irányat. Vegye ekkor figyembe a fa koronajanak sulypontjat, azsomszedos fákat, lejtő irányat, a fa egészsegi allapotát és a szelirányt. E helyen keszül a dontési bemetszés.

Fa kivágása: 22

Tiszítsa meg a vágás környezetét a törzsön a zavaró ágaktól, bozóttól és akadályoktól.
Alaposan tiszitsa meg a törzs tovét, mert a homok, kódarabok és mas idegen testek a fúreszlanc elét eltompíjták.
Vegye figyembe a fa egészségi allapotát - legyen olvos a károsodott, vagy kipusztult fakkal (kiszáradt, korhadt vagy elhalt fa).
A fa atmérőjének mintegy 1/3 réséig fürészeljen be egy dontési bevágást. Elöbb keszítsen egy víszintes vágást és utána egy.masodik vágást felülrol 45^ -os szögben.
Fūrészelje be ekkor a törzs szemközti oldalát egy vīzSZintes dONTÉSI vágással. Ez a vágás kissé magasabban készüljön (kb. 4 cm) mint ahol a dONTÉSI bevágás vīzSZintes vágása készült.
A törzset semmi esetre se fürészelje keresztül. A törzs atmérőjének mintegy 1/10-ed részények meg kell maradnia. Ha a fa idő előtt dőlni kezd, a láncfürészt azonnal húzza ki a vágásból és lépjen hátra vagy oldalra.
Ussön be egy éket a vizszintes dontési vágásba a fa dólésének megindításához.
Figyeljen a lehulló gallyakra és ágakra, amikor a fa dölni kezd.

Karbantas és tiszítás

Minden karbantartási és tiszítási művelet előtt

kapcsolja ki a gépet
- várja meg mig a lancfūrész megáll
- Húzza ki a konnektordugót.

Azokat a további karbantartó- és tisztlétás munkákat, amelyeket ez a fejezet nem ir le,Csak a gyár vagy az általa megbízott szakcég végezheti el.

Karbantartáshoz és tiszításhoz feltétlenül ismét szabályosan helyezze vissza a biztonsági szerkezeteket és ellenőrizes azokat.

Csak eredeti alkatrészt használjon. Más eredetü alkatrész elore nem lathato károkhoz és balesethez gezethet.

Karbantartás

Viseljen védoksztyut a sérülések megelözésé érdekében.

A lancfurész hosszú és megbízható hasznalhatósága érdekében rendszeresen végezze el a következő karbantartásokat.

Ellenorizze a lancfurész nyilvánvalo hiányosságait, ugymint

a laza, megnyult vagy serrift fureszlancot
- meglazult rögzítés
- kopott vagy sérûlt alkatrészt

Ellenorizze minden hasznalat utan a lancfurészen a

• kopást, kūlönösen a láncon és a lánckeréken.
• fedelek és védőszerkezetek sérülésmentességét és megelelő felszerelését.

A szükséges javítást vagy karbantartást a láncfúrész használatba vetele elótt kell elvegezni.

A fûrészlánç élezésé

Egy fureszlanc elezéséhe szaktudás szükséges. A fureszlanc elezésétBizza szakemberre.

A fureszlancot azonban az altalunk gyartott KSG 220 lancelezővel (cikkszám 302360) saját maga is elezheti.

Csak éles és tiszta fūrészlánccal lehet biztonságosan ésjol dolgozni.

Fūrészlanc és vágolap cserélèse

A fūrészlanc és vágolap nagy kopásnak van kitéve. Haladéktalanul cserélje ki a fūrészlancot és vágolapot, ha az már nem fele meg a kifogástalan munkához.

Helyezze le a lancfurészt a motorral lefelé forditva egy sik felületre.
Távolítsa el a fedelet (10) a rögzító csavar (11) kicsavarásával.
Forgassa el a lancfeszítót (22) az oramutatóval ellentétés irányban, a lanc kilazításához.
Vegye le a vagolapot a fureszlancal egyutt.
Tisztítsa ki alaposan a gezetǒhornyot, amikor a fürészlancot cseréli.
Osszeszereléskor ügyeljen ra, hogy a lánctagok jol elhelyezkedejenek a vezetöhoronyban és a lánckereken (13). 4
Forgassa a lancfeszítot (22) az oramutatóval egyező irányiban, mig a lanc feszessé valik.
Helyezze vissza a fedelet (10).
Feszítse meg a fürészlancot a „Fürészlanc feszítese" fejezet szerint.

Lánckerék

A lánckerék学子 nagy igénybevételnek van kitéve. Ellenőrizze rendszeresen a lánckerék fogainak kopását vagy sérülését.

Kopott vagy séruilt lánckerékkel lerövidül a fūrészlanc élettartama és ezert a lánckereket szakmühelyben haladéktalanul ki kell cserétletni.

Automata olajozás Ellenőrzésé

Ellenorizze az automata lánckenés mūködését, kapcsolja be a lancfūreszt és a vágolap csúcsát egy kartonpár felé fordīva irányitsa a föld felé.

A lánc ekkor ne érintse a talajt. Tartson be 20 cmBiztonsági távolságot.

Ha ellenörzéskor egy novekvő olajnyom valik láthatóvá, akkor az olajozó automatika megfeleloen muködk.

Ha tele olajtály ellénére sem latszik olajnyom

tiszítsa ki az olajvezetó csatornát (14) és a felső láncfeszító furatot (15). 23
Ha mindez nem vezet eredményre, forduljon szakmuhelyhez, illetve a vevoszolgalathoz.

Tisztítás

A lancfurészt minded hasznalat után gondosan tiszittsa meg, hogy továbbra is kifogastalanul muködjek.

A burkolatreszt puha kefével vagy száraz kendóvel tisztltsa.
Vizet, oldószert éspolirozóanyagotnehasználjon.
Ügyeljen rá, hogy a motor hütörései szabadon maradjanak (kūlönben tulmelegédés következik be).
Hosszabb hasznalati idő után (1 - 3 ora) szerelje le a fedelet és a láncot egy kefevel tisztítsa meg. 24
Ha a láncot erós szennyezódés, gyantásodás vonta be, helyezze azt egy lánctisztítóval toltött edénybe. Ezután a láncot öblitse le tiszta vizzel.
A lánckereket és a vágolap rögzítését egy kefével szabadítsa meg a rajuk tapadt szennyezéstöl.
Tisztítsa ki az olajcsatornát egy tiszta törlokendóvel.

Szállítás

A gép minded szállítása elótt húzza ki a konnektordugót.

A furesztCsak feltett Iancvedovel szallitsa.

Tárolás

A hasznalaton kivuli gépet szaraz, lezart helyiségbentárolja, oyan helyen, ahol ahhoz gyermekek hozza nem ferhetnek.
■ Hosszabb tárolás elótt legyen figyelemmel a következőkre, hogy fürészények elettartamat meghosszabbitsa ésbiztositsa annak konnyú kezelését:

Végezzen alapos tiszütistst.
Távolítsa el az olajt az olajtartályból.
Tipp:

Némelyik láncolaj hosszú idó alatt Hajlamos a besürúsödésre. Ezert a hosszabb tárolás elott öblítse at a gépet lancfürész tiszṭitó folyadékkal. Töttse fel az olajtartályt felig (kb. 50 ml) a tiszṭitó folyadékkal. Zárja le a tartályt. Kapcsolja be a lancfürészt felszerelt vágolap és lánc nélkül és jarassa addig, mig az olajnyiláson keresztül az összes tiszṭitószer ki nem folyik.

Tegye a fūrészlancot rōvid idōre olajfurdǒbe, majdcsavarja be egy olajpapírna.

Minden zavarelhárítás elött

kapcsolja ki a gépet
- várja meg mig a lancfūrész megáll
- húzza ki a konnektordugót.

Minden zavarehárítás után helyezzen üzembe mindenBiztonsági berendezést és ellenőrizzé azokat.

Keletkezett zavar	Lehetséges ok	Megszüntetés
A láncfürész bekapcsolás után nemindul	láncféknincs áramellátassérült a hosszabbíto kébelHibás a konnektordugó, motor vagy akapsoló	a láncféket oldja kiellenőrizable az áramellátást, konektortésbiztosítékotellenőrizable a hosszabbíto kBelt, a hibás kBelt azonnal ki kell cserélni a motort vagy kapcsoló arra hivatott szakemberrel javittassa meg, vagyeredeti pólalkatrészre cseréltesse
A láncfürész megszakításokkal működik	külso érintkezési hibaelső érintkezési hibaBe-/kikapcsoló hibás	forduljon a Vevőszolgálathoz
A láncfürész rángat, vibrál vagy nemvég megfeleloen	tompa a lánckopott a lánclancfeszítésa láncinncs helyesen feltéve (fogak rossz irányba néznek)	Csisztassa utána a lancot vaggcserélje kiCseréljen lancotellenőrizable a lancfeszítés tésállitsa beSzereljen fel úláncot
A láncfürész nem teljes teljesítíményelműködik	túhosszú a hosszabbíto kBabelvagytul kicsi a keresztmetszete:túlemessze van a fó csatlakozástól a konnektor	használjon megfelelo keresztmetsze-túhosszabbíto kBeltHasználjon Közelebbi konnektort
Forróósodik a fürlszlanc	nincs olaj a tartálybaneldugult az olajcsatornataúlerós a lánfeszítéstompa a lánc	olajt töltsön utána tiszítlsa ki az olajcsatornátállitsa be a lancfeszítéscsisztassa utána a lancot vaggcserélje ki
Nincs kenése a fürészlancnak	nincs olaj a tartálybaneldugult az aoljcsatornata	olajt töltsön utána tiszítlsa ki az olajcsatornát

Muszaki adatok

Típus	KS 2001/40	KS 2201/40
Motorteljesitmény P1	2000 W	2200 W
Hálózati feszült ség	230 V~
Hálózati frekvencia	50 Hz
Üresjárati fordulatszám n0	7600 min-1
Hálózati biztosíték	16 A lomha
Vágolap hossza	400 mm
Fūrészlanc sebessége	13,5 m/s
Olajtartály térfogata max.	150 ml
Védettség	II / [2]
Láncfék fékezési ideje	0,1 sek.
Súly	ca. 5,9 kg
Mérhangteljesitményszint LwA	104 dB (A) (2000/14/EG Mûszaki előirások szerint)
Garantált hangteljesitményszint LwA	105 dB (A) (2000/14/EG Mûszaki előirások szerint)
Hangnyomásszint LPA (2000/14/EG Mûszaki előirások szerint)	94,3 dB (A)
Kéz-kar vibratóciaja az EN 1033/DIN 45675 előirásainak megfele	avhw = < 3,39 m/s2
Kéz és kar vibratóciaja megfele az EN 1033/DIN 45675 előirásainak	avhw = < 3,69 m/s2

Garancia

Kérjuk a mellekelt garancianiyilatkozat figyembe vetelet.

A gép leírasa / Pótalkatrészek

Pozício	Rendelési szám	Megnevezés
1	362645	Vágolap
2	362992	Fürészlanc
3	362623	Láncfék-kioldó
4	362624	Első fogantyú
5		Bekapcsolás-zár
6		Be-/kikapcsoló
7		Motor szellőzörés
8		Gép vezétéke konnektordugóval
9	362610	Olajartálylezáró
10	362625	Fedél
11		Rögzítőcsavar
12		Láncfeszítőgyürő

Pozúcio	Rendelési szám	Megnevezés
13	362923	Lánckerék
14		Olajcsatorna
15		Felső láncfeszítő furat
16	362626	Körmos ütköző
17		Hátsó fogantyú
18	362921	Láncvédő
19	362622	Biztonsági ragasztócimek
20	362627	Szénkefe keszlet (kép nélkül)
21	362928	Fürészlanc olaj 100 ml
22		Láncfeszítőt (kép nélkül)
	400144	Fürészlanc olaj 1 l (kép nélkül)

Sadržaj

EU izjava o konformnosti 79

Sadržajposiljke 79

Vremena pušanja u pigeon 79

Simboli na motornoj pili 80

Popis pristroja / Pótalkrészek 163/ 177

Prehlásenie o zhode - ES
