HASZNÁLATI ÚTMUTATÓ KS 2001-40 ATIKA

Kezelési utmutató - Biztonsági tudnivalók - Pótalkatrészek

Motorna pila

Uputa za uporabu - sigurnosne upute - rezervni dijelovi

Sega a catena

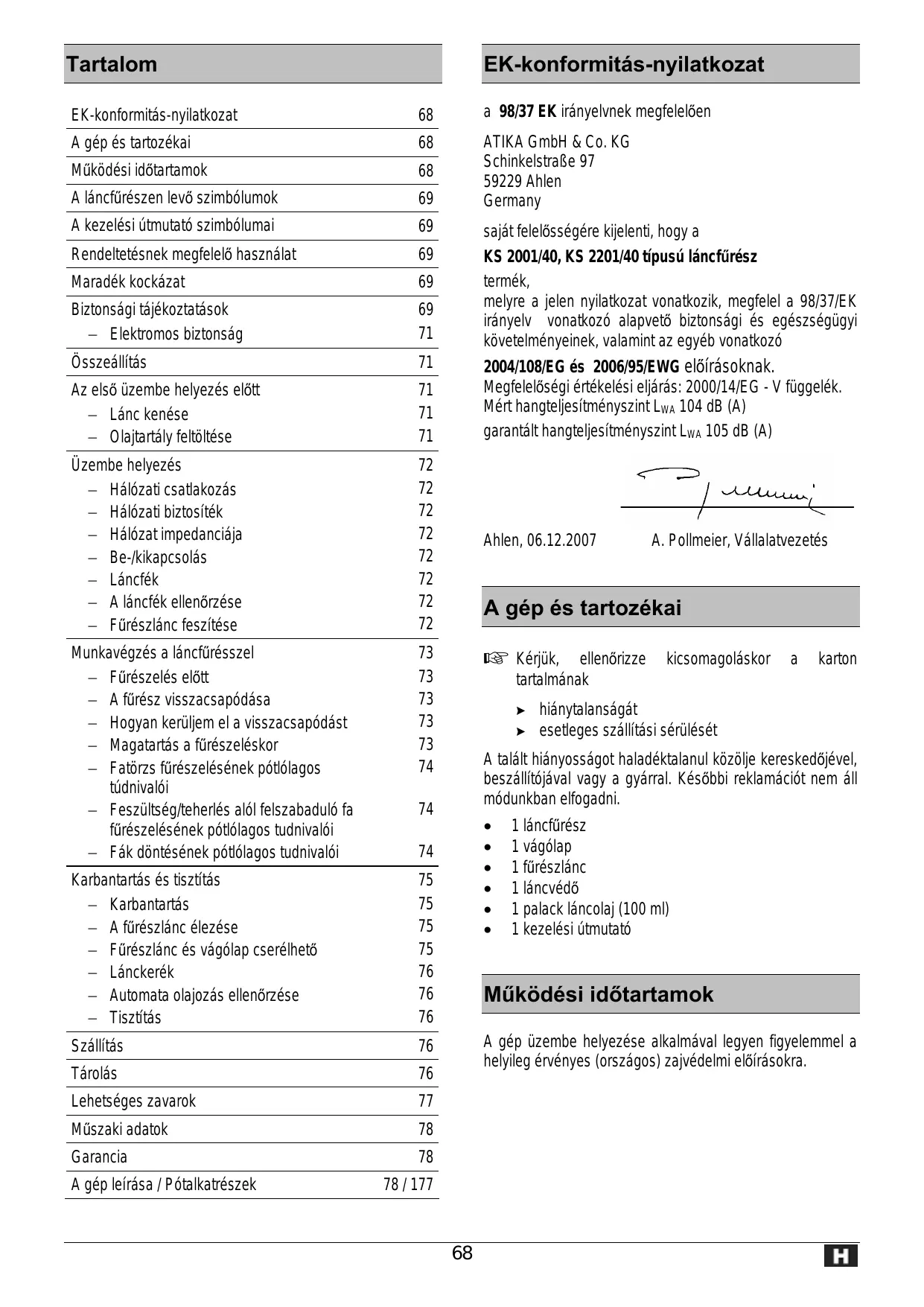

EK-konformitás-nyilatkozat 68

A gép éstartozékai 68

Mukodesi idotartamok 68

A Iancfurészen levő szimbóolumok 69

A kezelés utmutató szimbólumai 69

Rendeltetésnek megfelelo hasznalat 69

Maradék kockázat 69

Biztonsági tajékoztatások 69

-Elektramosbiztonsag 71

Összeallitas 71

Az elso üzembe helyezés elott 71

-Lanc Kenese 71
- Olajtály feltoltese 71

Uzembe helyezés 72

• Hálózati csatlakozás 72
• HalózatiBiztositék 72
• Hálózat impedanciája 72
• Be-/kikapcsolás 72
• Lancfek 72
• A lancfek ellenzese 72
  -Fureszlancfeszítese 72

Munkavégzés a lancfúrésszel 73

• Fureszelés elott 73
  -Afuresz visszacsapodasa 73
  Hogyan keruljem el a visszacsapodast 73
  Magatartás a fúrészeléskor 73
• Fatorzs furuszelésenek pótlolagos tudnivalói 74
• Feszültseg/teherlés alol felszabaduló fa 74
  fūrészelésének póllolagos tudnivaloi
• Fák dōntésének pólolagos tudnivalói 74

Karbantartás és tiszítías 75

• Karbantartás 75
  -Afureszlancelezese 75
  -Fureszlanc es vagolap cserelheto 75
• Lánckerék 76
• Automata olajozás ellenőrzese 76
  -Tisztitás 76

Szállitas 76

Tárolás 76
Lehetséges zavarok 77
Muszaki adatok 78
Garancia 78
A gép leirasa / Pótalkatrészek 78/177

EK-konformítás-nyilatkozat

a 98/37 EK irányelvnek megfeleloen

ATIKA GmbH & Co. KG

Schinkelstraße 97

59229 Ahlen

Germany

sajat felelosségere kijelenti, hogy a

KS 2001/40, KS 2201/40 tipusu lancfuresz

termék,

melyre a jelen nyilatkozat vonatkozik, megfelel a 98/37/EK irányelv vonatkozo alapvetőBiztonsági és egészségügyi követelményeinek, valamint az egyeb vonatkozo

2004/108/EG és 2006/95/EWG elóirásoknak.

Megfeloségi ertekelesi eljaras:2000/14/EG-Vfuggelék.

Mert hangteljesitmenyszint LwA 104 dB (A)

garantált hangteljesítményszint LwA 105 dB (A)

Ahlen, 06.12.2007

A. Pollmeier, Vallalatvezetés

A gép és tartozékai

Kérjuk, Ellenőrizable kicsomagoláskor a karton tartalmának

hianytalansagat
esetleges szallataseruleset

A talált hiányosságot haladéktalanul közölje kereskedőjével, beszállítójával vagy a gyárral. Késöbbi reklamáciot nem allmodunkban elfogadni.

1 lancfuresz
1vagolap
1 fureszlanc
1 lancvédó
1palacklancolaj (100ml)
1 kezelési utmutató

Muködési idöartamok

A gép üzembe helyezése alkalmával legyen figyelemmel a helyileg érvényes (országos) zajvédelmi előirásokra.

A lancfurészen levő szimbóolumok

Uzembe helyezes elott elolvassuk, es figyelermbevszukakezelesiutasitastesabiztansagiutasitasokat.

Javitasi, karbantartasi es tisztlatis munkalatok elott a motort leallitjuk, es a halozati csatlakzó dugot. kihuzzuk.

Azonnal húzza ki a konnektordugó, ha megsérult, vagy atégett a halózati zsinór

Hasznalat kozben viseljen védösisakot és hallásvédőt.

Viseljen védokesztyut.

A gépet esne érje. Védje nedvességól

legnagybbvagasi hossz 400~mm

A kezelési utmutató szimbólumai

	Lehetséges veszélyek, vagy veszélyes helyzetek. Az itt olvashato utmutatások figyelmen kívül hagyásától balesetet szenvedhet, és a gép meg is rongálódhat.
	Fontos tajékoztatások a szakszerú használathoz. E tajékoztatások figyelmen kívül hagyása zavarokhoz gezehet.
	Használati utmutatások. Ezek az utmutatások segítenek a fürész legjobb kihasználatóságában.
	Szerelés, kezelés és karbantartás. Pontosan megismerheti, hogy a fürésszel melyek a tennivaloji.

Rendeltetésnek megfelelo használat

A lancfuresz a kovetkez o mveletekhez alkalmas:
- fatorzsek, agak, fagerendak stb. elfurreszelsehez és kereszt- és hosszvagasok keszitesehez hasznalhato,
- fak kivagasa.
A lancfuresz epitoanyagok es muanyagok fureszelsehez nem alkalmas.
A lancfurész csak hazi-és hobbikertben valo magánhasznalathoz keszült.

■ Erdészeti jellegü munkákhoz (erdei fák dontéhez és gallyazásához) ez a lancfürész nem hasznalhó. A kezelő szükséges biztonsága a kábeles összeköttetés miatt nincs szavatolva.
A rendeltetésnek megfelelo hasznalathoz tartozik meg a gyár altal elóirt modon valo hasznalat-, a karbantartásés javitás valamint az utmutatóban olvashatóBiztonsági tudnivalok kovetese.
■ Minden ezektól eltero hasznalat rendeltetéssellentétesnek minósul. Az ilyen jellegú károkér t a gyarnem vallal szavatosságot. a kockázat ekkor egyedul afelhasznalót terheli.

Maradék kockázat

Még a rendelletésnek megfelelo hasznalatnál és a felhasznalási cél altal meghatározott vonatkozoBiztonsági szabályok megartasa mellett is bizonyos maradék kockázattal számolni kell.

Ezt a maradék kockázatot minimumrca sökkentheti, ha a munkánal figylembe veszi a "Biztonsági utmutatások", a "Rendeltetésnek megfelelo hasznalat" és maganak a hasznalati utmutatónak a leírasait.

Mindezek figyembe vetele és a kello ovatosság segít a balesetak és sérülések megelőzésében.

Ha a vágolap csúcsa hozzaér egy szilárd tárgyhoz, visszacapódast okozhat.
Szerszám (fūrészlanc) megsertheti az ujjat és a kezet.
Munkadarab kicsapódo darabja balesetet okozhat
Aramutés lehtosege.
■ Balesetet okozhat a villanyaram egy szabalytalan csatlakoztatás eseten.
Áramútes egy feszültseg alatt allo nyitott alkatrész megérintéskor.
■ Halláskárosodás hallásvédő nélküli hosszabb munka esetében.
Tüzveszély

Továbbá minded megtett intézkedés Ellenère is maradnak nem nyilvánvaló maradék kockázatok.

Biztonsági tajékoztatások

Vegye figyembe a kovetkező utalásokat, hogy saját magát és környezetét a balesettől megvédje.

Abiztonsagi utmutatasokat (a kezelisi utmutatot) a lancfurresszel egyutt orizze meg.
A lancfresztCsak kello tapasztalattrendelkez oszemely hasznalhatja.
Csak olyannak adja kolcsön a lancfureszét, akimár ismeri annak hasznalatát. Mindig adja oda a géppel együtt a hasznalati utmutatót is.
A gépetCsak a gyár, vagy általa kijelölt cégek javithatják.

Az elso hasznaló

Aki a géppel elször dolgozik, annak a länfurész hasznalataról és a személyi védöfelszerelésröl már kello tapasztalattal rendelkező személytól gyakorlati betanítást kell kapnia. Az elso hasznaló elször egy fürészbakra vagy állványra helyezett gombfát fürészeljen.

Legyen figyelmes. Figyeljen arra, amin dolgozik. Munkajat esszerüen hajtsa végre. A gépet ne használa jolyankor amikor fáradt vagy drog, alkohol vagy gyógenszer hatasa alatt áll. A gép használatánál elég egy figyelmetlen pillanat ahhoz, hogy súlyos balesetetszenvedjen.

Hasznalat elott ismerkedjek meg a géppel a hasznalati utmutato segitségével.

A keszüléket ne használaj olyan célokra, melyekre nem rendeltetett (lásd „Rendeltésnek megfelelo használat").

■ Kerülje munka kozben a rendellenes testtartást. Ügyeljenarra, hogybiztosanalljon, esmindenkör orizze meg egyensülyát.

■ Viseljen munka kozben megfelelo munkaruhát:
- ne viseljen bő ruhát vagy ékszert, mert azokat a mozgo gépalkatrész beránthatja
- csuszásmentes munkacipő (biztonsági kesztyű)
- hosszú Haj esétén hajhaló

Viseljen személyes védóruhát:
- hallásvédelem
- védőssemüveget vagy arcvédôt
- védokesztyút
- Ellenörzött védősisakot egy olyan helyzetben amelynél fejsérülésre is lehet számítani (pl. lehulló és kidőlő fák).

Tanácsoljuk, hogy viseljen lászárvedót.

Tartsa rendben a munkahelyét! A rendetlenség a balesetak forrása.

Legyen figyelemmel a környezeti hatásokra:

A Iancfureszntegye ki csapadek hatasanak.
- A lancfurészt ne használá vizes vagy nedves környezetben.
- Halassza el a munkát, ha rossz az idő (eső, hóesés, jégéső, nagy szél) - olyankor fokozódik a balesetveszély!
Gondoskodjek a jó megvilagításról.
- A lancfureszt ne hasznalja eghetofolyadek vagy -gaz kozelében.

A fureszt ne hagyja felugyelet nelkul.
■ Munkaszünetben ügy tegye le a lancfürészt, hogy az senkit ne veszélyeztessen. A lancfürészt zárja el illetéktemen személyek elöl.
A szalagfureszt 18 even aluliak nem hasznalhatjak.
Tartson a munkahelyetől távol masokat.
A felhasznaló felelos azokért a balesetekért vagy veszélyekért, amelyek más személyeket fenyegetnek, vagy masok tulajdonát érik.
A gépet kezelő személy harmadik személyel szemben felelos a munkaterületen.
Gyermekeket a munkaterulettol tartsa tavol.
Ne engedje, hovy a szerszámot vagy annak kabelét más személy, fóként gyermek megfogja.

Tartsa öket távol munkahelyétöl.

Ne hasznaljon repedit fureszlancot vagy olyat, amelyik már alakját valtoztatta.
Jol elesitett fureszlancot hasznaljon, mert az eletlen fureszlantol nemcsak a visszacsapodas veszelye fokozodik, hanem a motor is tulterhelodik.
A vágastCsak akkor kezdje el, amikor a fureszlanc elerte a teljes fordulatszámát.
Bekapcsolaskor alancfurreszt tamassa ki biztosan es tartsa erosen. A lanc es a vagolap alljon szabadon.
■ Ne terhelje tul a gépet! Jobban és biztanságosabban dolgozik a megadott teljesitménytartományon belül.
■ Ne terhelje tuli a gépet. A megadott teljesitménytartományban jobban ésBiztonságosabban dolgozhat.
A furesztCsak kompletten es felhelyezettBiztonsagi kiegeszitesekkel hasznalja es a gepen semmi olyat meg ne valtoztasson, ami abiztonsagot korlatozhatja.
A gépet illetve annak alkatrészeit meg ne valtoztassa.
A gépet vizzel ne frocskolje be. (A viztol áramutes keletkezhet).
OrizzeBiztonsagban a gépet.Ahasznalaton kivuli gépet orizze egy szaraz,lezart es gyermekek altal el nem erheto helyen.
A gépet kapcsolja ki és húzza ki a konnektordugót az következő esetakben:

• A lancfúresz ne érintkezzék földel, kovekkel, szeggel és más hasonlo târggyal.
  → ha ilyen előfordul, azonnal ellenőrizze a lancot és a vágolapot
• javitasi muveletnel
• karbantartasnal es tiszititasnal
• zavarelhárításnál
  Csatlakozó gezetékek elvagása
• a csatlakozó gezetékek ellenörzěse, hogy nincsenek-e összegabalyodva vagy megserülve
  szalitas
• a lanc utanfesztése
• lanc scerelése

• a géptól való távozas (még róvid munkamegszakitásnál is)

• Apolja gondosan a lancfurészét:

Tartsa a szerszámot élesen és tisztan, hogy jobban ésBiztonságosabban dolgozhassék vele.
- Kovesse a karbantási elóirásokat és a kenési-és szerszámcerélesi utmutatasokat.
Tartsa a fogantyukat szárazon, gyantától, olajtól és zsírtól menteses.

Ellenorizzgeagepetazesetlegesserulesekre:

• A gép további használata elött a biztonsági védőszerkezetek vagy konnyebben sérult alkatrészek kifogástalan és rendeltetésüknek megfelelo muködését ellőörizze.
  Ellenorizz, hovy a MOZgo alkatrészek muködése kifogastalan-e, vagy nincs-e valamelyik alkatrész megsérülve. Az összes alkatrésznek helyesen kell felszerelve lennie és minden feltételt teljesitenie kell a furesz kifogastalan muködése erdekében.
• A séruilt védōberendezest és alkatrészt arra hivatott szakembernek kell javitania vagy kicserélnie,

amennyiben a hasznalati utmutato mast nem ad meg.

• A séruilt vagy olvashatatlan biztonsági címkét ki kell cserélni.

ElettromosBiztonság

A csatlakozó gezeték kivitele feeljen meg az IEC 60 245 (H 07 RN-F) előirásnak és keresztmetszete legyen laglabb

1,5 mm², 25 m kabelhosszúságig
2,5 mm², 25 m feletti kabelhosszúsagnál

A tul hosszú csatlakozó gezetékeken tulzott mertekú feszültsegesés keletkezik. A motor mar nem éri el a maximalis teljesitményét és a gépnek csokken a muködképessége.
A csatlakozó gezetékek dugói és csatlakozó aljzatai gumból, lágy PVC-ból vagy más höré lágyuló, ugyanolyan mechanikai szilárdságú anyagból készüljenek, vagy ilyenekkel legyenek bevonva.
A csatlakozó gezeték dugós csatlakozó része froccsenó viz Ellen védett legyen.
A csatlakozó gezeték elhelyezésénél ügyeljen rá, hogy az ne legyen zavaró, ne zúzódjek, ne törjön meg és a csatlakozó dugó ne legyen nedves.
A kabelt ne használjá rendeltétésétól eltérő celokra. A kabelt védje a hósektól, olajtól és éles szelú targyaktól. A csatlakozó dugó a konnektorból ne a kabelnéf fogva húzza ki.
Kábeldob hasznalatanál a kábelt mindig teljesen tekerje le a dobról.
Ellenorizze rendszeresen a csatlakozó kábelt és ha megsérült, cseréltesse ki.
- Ne hasznaljon hibás csatlakozó gezetéket.
- SzabadbanCsakarraengedelyezettes megfeleloen jelzett hosszabbito kabelt hasznaljon.
- Ne alkalmazzon ideiglenes elektramos csatlakozást.
- Védőszerkezet áthidalni vagy hatástalanítani soha nem szabad.
A gépet hibaáram védokapcsolón keresztül csatlakoztassa (30 mA-es legyen).

A gép elektramos alkatrészeinek elektramos csatlakoztatasat ill. javitásat hatóságilag engedélyezett villanyszerelő szakember vagy kijelölt vevőszolgálatunk végezze. A helyi elóirásokat különosen a védöintézkedesek tekintetében figyelembe kell venni.

A gép más részein javitásokat csak maga a gyár,
vagy egy általa megbizott szakcég végezhet.

Csak eredeti gyári pótalkrészt és tartozékot hasznaljon. Más eredetü pótalkatrész és egyeb tartozék hasznalata a felhasznaló balesetehez gezethet. Az ilyen jellegő károkér tgyár nem vallal szavatosságot.

Összeállítás

A lancfuresztCsak a teljes osszeallitasa utan kapcsoljra halozatra.

Balesetveszély!
Az összeállitaskor viseljen védokesztyút.

Helyezze le a lancfurészt a motorral lefelé forditva egy sik feluletre.
Távolítsa el a fedelet (10) a rögzító csavar (11) kicsavarásával.
Helyeze be a fūreszlancot a vágolap körbefutó gezetōhornyába. Figyeljen a lánctagok helyes futásirányára.
Szerelje fel a vagolapot. 3
Osszeszereléskor ügyeljen ra, hogy a lánctagok jol elhelyezkedejenek a gezetöhoronyban és a lánckereken (13). A fureszlancot nehéz a lánckerekre rähelyezni?

Forgassa a lancfeszítő (22) az oramutatóval ellentêtes irányban mindaddig, mig a láncot rá tudja a lánckerekre fektetni. Ezután forgassa a lancfeszítő (22) az oramutatóval egyező irányban, mig a lánc megfeszül.

Helyezze vissza a fedelet (10).
Feszítse meg a fúreszlancot a „Fúreszlanc feszítese" fejezet szerint.

Az elő üzembe helyezés előtt

Lanc Kenése

A lancfureszt a gyar nem tolti fel fureszlanc-keno olajjal.

Ha a fureszlanc nem kap olajkenest, a lancfuresz megserul.

A lanc élettartama fugg a kenés megfelelosegétol. Hasznalat kozben a lancfurész az olajcsatornán keresztul automatikusan keni a lancot.

Olajtály feltöltése: 5

A lancfurészt allitsa megfelelo alatetre.
Csavarja le az olajartaly dugócsavarjat (9).
Töltse fel a tartályt biologíaailag lebonthato fūrészlanc olajjal (kb. 100 ml). A tartály telitettsége a megfigyelő ablakon keresztül (17) ellenőrizhető. A betöltés megkönnyítéséhez használjon egy tícsérét.

A betöltésnél ügyeljen arra, hogy az olajartályba szennyezódés ne kerüljön.

Cśavarja vissza az olajtartály dugócsavarját.

Az elso betoltésnel, vagy egy teljesen kiürult olajtály tése utan a „Primer" gombat kb. 10-szer nyomja meg, az olaj a keringtetett rendszert kitölts.

Soha ne hasznaljon ujrahasznositott vagy fardt olajt.

A nem láncfúreszhez engedélyezett olaj használatátol a garancia elvész.

Hálozati csatlakozás

Vesse egybe a gép adattablaján olvashato feszült séget. pl. 230 V-ot a rendelkezésre ally halózattal és a fúrészt az elóirásnak megfeleloen foldelt konnektorhoz csatlakoztassa.
① Használjon Schuko konnektort, 230 V feszültseget hibaárarn védőkapcsolóval (F1-kapcsoló, 30 mA-es).
Alkalmazzon城县 keresztmetszettel rendelkezó hosszabbíto gezéték.

HálozatiBiztositék

16 A Iomha

Be-/kikapcsolás

Ne hasznaljon oylan gépet, amelyiken

• a kapcsolot nem lehet be- és kikapcsolni,
• a lanc-és nem mukodik normalisan

A séruilt kapcsolót haladéktalanul javittassa meg vagy cseréltesse kiarra alkalmas szakemberrel vagy a kijelöttvevőszolgálattal.

Bekapcsoláskor a láncfurészt támassza ki biztosan és tartsa erösen. A lánc és a vágolap legyen szabadon.

Bekapcsolás 6

Nyomja meg a bekapcsolasi zart (5) és tartsa nyomva. Múködtesse a be-/kikapcsolót (6). Engedje fel a bekapcsolasi zart.

Kikapcsolás

Engedje el a be-/kikapcsolot.

Lancfék

A lancék egy védőszerkezet, amely olyankor old ki, amikora lancfúresz visszacapódik, vagy a be-/kikapcsoló elengedik. A fúreszlanc azonnal leall (<0,1 sec alatt).

Idönkest Ellenőrizzle a lánçék működesét.

Állitsa a láncfék-kioldót (3) a 2 pozícioba és kapcsolja be a láncfürészt.

2 pozício = a láncfék hatékony
a fūrészlanc nem indule

Állitsa a láncfék-kioldót (3) az 1 pozióba és kapcsolja be a láncfürészt. 8

1 pozício = A láncfék kioldva a fúreszlanc megindul

Fúrészlánç feszítésé

• A fūrészlanc beallitasa és ellenőrzese elott húzza ki a halózati csatlakozó dugó.
• Viseljen védokesztyut, nehogy a keze megserüljön.

Ellenőrizable a fúreszlanc feszességét

munka megkezdésé elótt
az elso vagas utan
fúreszelés alatt rendszeresen minded 10 percben

Csak helyesen megfeszített fureszlanc és a kelő mertékő kenés biztosítja a megfelelo élettartamot.

Legyen figyelemmel a kovetkezokre:

egy uy fureszlancot tobbszor kell utana fesziteni, mig az vegleges hosszt eleri.
a lánc üzemi hófokra való felhevülésénél a lánc megnyúlik és utána kell feszíteni.

A fureszeles befejezesekor a fureszlancot ki kell lazitani, mert kulonben lehuléskor a fureszlancban tul nagy feszultseg keletkezik.
ha a lanc csapkod vagy kiugrik a gezetéseból, azonnal meg kell feszíteni.

A fureszlanc feszítese:

1. Helyezze le a lancfureszt a motorral lefelé forditva egy sik feluletre.
2. Lazitsa meg a rogzitocsavarokat (11) az oramutatoval ellentetes iranyu egy-ket fordulattal.
3. Forgassa a lancfeszító gyürút (12) lépésenként az oramutato irányában, míg el nem éri a lanc a kello feszességét. A reteszhatás meggátolja, hogy a lanc feszítése visszalazuljon.

A rogzitc savar (11) egyutt forog, esetleg a feszitcs alatt azt ismet ki kell lazitani.

1. Akkor helyes a fureszlanc feszítese, ha a fureszlap kozepén a lancot 3 - 4 mm magasságig lehet megemelni. 10
2. Forgassa a lancfeszitó gyurut (12) az oramutatóval ellentétés irányban, ha a fureszlancot tulságosan megfeszítette.
3. Húzza meg ismét kézzel a rögítő csavart.
4. Ellenőrizable, hogy a lánctagok a vágolap gezetőhornyában jól beleültek-e.

Munkavégzés a lancfürésszel

Furészelés elött

Uzembe helyezés elott és a fureszelés alatt rendszeres idoköznként végezzen Ellenörsezeket:

a lancfuresz osszeszerelse kompletts elorasose?
jo esBiztonsagosallapotban van-e aIancfuresz?
van-e olaj az olajtartalyban?

Rendszersen ellenőrizable az ellenőrő ablakon (17) az olajszintet. Azonnal toltson be olajt, ha az olajszint a „MIN" jelzést elére, nehogy a lánc szárazon fusson.

megfelélo-e a lanc feszítésé?

Legyenfigyelemmel a "Furreszlanc feszítése" fejezet pontjaira.

megfelelo-e a Ianc elesitese?

Csak kelloen éles lanccal dolgozhat jol ésbiztonságosan.

kioldott-e a lancfek es kifogastalanul mukodik-e?
A lancfek kioldonak (3) az 1. pozioban kell lennie. Legyen figyelemmel a "Lancfek ellenzese" fejezet pontjaira.
tiszta és száraz-e a fogantyú - nincs-e rajta olaj és gyanta?
nincs botlasi lehetoseg a munkahelyen?
viseli a szukséges védofelszerelest?
elolvasta és megérête valamennyi utmutatást.
jo az allapota a halozati csatlakozó dugónak és a hosszabbito kabelnek?

nem hasznal hibás gezetékeket?

megfeleloen vezeti a hosszabbitó kabel? 11

Kapcsolja össze a készülék csatlakozó dugojat a hosszabbít kabell. Ekkor a hosszabbíto kabell képezzen egy szúk hurkot és tolja át a biztosító pecken. Akassza be ezután a hurkot a horogba. A dugós kapcsolat ekkor a kilazulás EllenBiztosítva van.

Munka kōzben legyen gondja rá, hogy a hosszabbitó kabel mindig a lancfūresz mögött legyen, kivül a fūreszlanc és a fūrészeit târgy hatósugarán.

A fúrész visszacsapódása

Mit kell érteni a furesz visszacapódása alatt? A furesz visszacapódása a mukódesben levő láncfuresz kezelő irányába törtő hirtelen magasra- és hatracsapódása.

Ennek oka lehet, ha

• a fūrészlap csúcsa a fūrészelt tárgyhoz vagy mastárgyhoz (veletlenül) hozzaér.
• megszorul a fureszlanc.

A furesz ellenorizletenul reagal es gyakran a kezel o sulyos baleset et is okozza.

Az oldaso vagast, ferde- es hosszvagast kulönosen nagy figyelemmel végezze, mert itt nincs feltéve a körmos utkožo (16).

Hogyan lehet elkerülni a fürész visszacsapódását?

• Soha ne helyezze rá a vágando tárgyra a vágolap csúcsát. 12
• Soha ne vágjon a vágolap csücsanak felső élevel. 13
• A lancfureszt mindig a leheto leglaposabb tartassal vezesse. 15
  Csak mukodesben levő füresszel kezdje a vágast.
  Felhelyezett fureszlancal soha ne kapcsolja be a gépet.
  Csak éles vagy jol élesitett fureszlánccal dolgozzék.
• Laza vagy tulsagosan megnyult fureszlanccal nedolgozzek.
  Csak kelloen megfesztitet fureszlanccal dolgozzek.
  A lancfureszt mindig mindkét kezével tartsa.
  A karmos utkozot emelokent hasznalja. 16
  Vállmagassag fölott soha ne fûrészeljen.
• Ágat egyszerre soha ne vágjon keresztül. A fúresz elvetelekor ügyeljen arra, hogy az más ághoz hozza ne érjen.
• Darabolásnál lehetőleg hasznaljón füreszbakot.
• Beszüró vágástCsak begyakorlott személy készitsen.

Magatartás a fürészeléskor

Hóban, jegen, vagy frissen hantolt fánal elcsuszás veszélye miatt ne dolgozzék.
Ne dolgozzék rossz fényviszonyok mellett (pl. ködben, esöben, hófuvasban vagy alkonyatkor). A dontés közelében már nem ismeri fel a részleteket - balesetveszély.
Gondoskodjek a biztonsagos, megtiszított munkahelyról.
■ Kerülje a rendellenes testtartást. Mindig örizze meg az egyensúlyát. Felsötestével elbre hajolva soha ne dolgozzék.
A lancfurészt mindig biztosan állva muködtesse. A lancfurészt testétól kissé jobbra eltartva fogja.
A lancfurészt ne hasznalja a fa emelésere vagy mozgatására.
Ugyeljen rá, hovy a fán ne legyenek idegen testek (ko, tulevél, stb.)
A lancfureszt mindig mindkét kezevel tartsa, bal kezevel az elso fogantyut (4) és jobb kezevel a hatso fogantyut (17) fogva. Egy kezzel soha ne furerşeljen. 14
Gondoskodjek róla, hogy a fa fūrészelés alatt ne fordulhasson el.
Hasadozott fát ovatosan fūrészeljen. Az elragadott faszilánkok balesetet okozhatnak.
A fúreszlancot elòbb hozza mozmgasba, és csak utána érintse hozzá a fához.
A fureszelendo anyagot mindig az also elel vagja. A felso elel valo vagaskor a furesz visszacsapodhat.
A lancfureszt fureszelerskor a leheto leglaposabban tartsa.
Hasznalja a karmos utkozot (16) a lancfurasz fán valo rogzítéshez. A karmos utkozot fureszeles alatt emelokent hasznalja. 16

Vastagabb agak vagy törzek fürészelésenél a karmos utközőt (16) mindig égy következő mélyebb pontra helyezze át. Utanállitashoz emelje le a fáról a karmos utközőt és helyezze azt mélyebben vissza. Eközben a fürészt ne emelje ki a vigásból.

Muködtesse a lancfürészt ügy, hogy a karmos utközore kis emelonyomast fejtsen ki. Füreszelésnel a fureszt ne nyomja nagy erővel.

Soha ne hasznájla a fúreszt

• kinyujtott karokkal
• nehezen elerhetó helyen
• letról, munkaallványrol vagy fán álva.

Soha ne furerşeljen a lancfurreszel vall folott.
■ Ne terhelje tul a lancfurészt. Legjobb vagasi eredménytugy eri el, ha fureszeliskor nem csokken a lancsebesege.
Legyen ovatos a fureszelt vagas vgen. Mihelyt a furesz kilép a fából, megvaltozik a súlya. Lábszára és lábfeje megserülhet.
A lancfuresztCsak mozgasban levofureszlanccal emeljki a vagasbol.
■ Mozgásban levő füreszt soha ne érintse hozzá drótkerítéshez vagy a talajhoz.
A lancfreszt a vagasok kozott allitsa le, ha tobb vagast keszit.
Ha a fūrészlanc beszorult a faba, azonnal kapcsolja ki a fūrészt és húzza ki a dugóját a konnektorból. Használjon egy éket a vágolap kiszabaditásához.
Tartson szuneteket a fureszelés alatt, hogy a villanymotor lehulhessen.

Fatörzs fürészelésénék tudnivalói

Fūrészeléshez a törzset soha ne tegye le a foldre. Támassza ki úgy a törzset, hogy a vágás ne záródjék be és a fūrészlanc ne szorulhasson meg. Használjon egy biztos alatámasztást (pl. fūrészbakot). A vágolap hegye vagy a fūrészlanc ne érintse a talajt.
A rovidebb agakat hajtsa felre a furesz elol es rogzitse.
■ Kerülje a vekony faagak vagy fureszáru fureszelését. A lancfresz az ilyen munkához nem alkalmas.
A hosszvágast mindig a legnagyobb figyelemmel végezze, mert ilyenkora karmos utkozt nem hasznalhatja. Kerüle a furesz visszacapódasat a fresz lehetőleg lapos szögen valo tartásával.
Lejtő végzett munkanál mindig a fatorzs-, illetve a fekvő fürészelendő anyag felett álljon. Ügyeljen az elguról fatorzsekre.

Feszültseg/teherlés alófelszabaduló fa fürészelésénékpótlolagos tudnivalói

Amikor feszülés alatt állo ágak, fák vagy fadarabok a fūrészeléstól felszabadulnak, nagyon kell vigyázni. A fūrészelt anyag olyankor teljesen ellenőrizetlenül reagál és sulyos, halálos baleset et is okozhat.

Az ilyen munkatCsak képzett szakember végezze.

Minden vágast először a nyomott oldalon ① a feszülésmentesítő vágassal kezdjen, és utána a folytassa a levalaszto vágassal ② - a lancfúresz különben beszorul és visszacsapódik.

Felső oldalán feszültseg alatt allo fa 17

Végezzen egy vágast alulrol (a törzs atmérõjenek harmadaig) felfelé.
Utána ugyanazon a helyen felülrol keszütsen egy masodik vágást, ami a törzset kettévágja.

Also oldalán feszültseg alatt áló fa 18

Végezzen egy vagast felülrol (a törzs atmérõjenek harmadaig) lefelé.
Utána ugyanazon a helyen alulrol keszitsen egy masodik vágást, ami a törzset kettévágja.

Vastag törzek és erős feszűles 19

Végezzen egy vágást alulról (a törzs átmérőjenek harmadaig) felfelé.
Utána az elso vágastólBizonyos távolságra felfelé egy masodik vágast keszítsem, amely a törzset kettévágja.

Ágazás 20

Keszitsen a törztől 15 cm távolságra alulró égy vágást (a törzs átméröjének harmadáig).
Utána kb. 8 cm távolságra tovabb kifelé keszítse a masodik vágást, amelyik az ágat kettévágja.
A maradék darab eltávolítására az ágat szorosan a törzsnél alulróharmadaig vágja át.
Felürlől keszítse a masodik vágást, amely a maradék darabot eltávolítja.

Fák dòntésének pótlólagostudnivalói

Mindig viseljen védösisakot, hogy védje magat a lehulló agaktól.

Legyen figyelemmel a vagolap hosszúságára. Csak oyan fát szabad donteni, amelynek átméroje kisebb a vagolap hosszúságánál.
■ Biztositsa a dontés elott munkaterületét. Ügyeljen ra, hogy ember vagy allat a dontés kornyezetében netartózkodjek (legalabb a fa ketszeres hosszának megfelelo tavolságan belül).
■ Biztosítsa, hogy a munkaterület és a törzs mentes legyen a botlást okozó tárgyaktól és akadálytalan menekülési utja legyen. 21
Munka kozbenBiztosanalljonalaban..

Tipp:

A fa dontese elott allapitsa meg a dolés irányat. Vegye ekkor figyembe a fa koronajanak sulypontjat, a szomszedos fákat, lejtő irányat, a fa egészsegi allapotat és a szelirányt. E helyen keszül a dontési bemetszés.

Fa kivagasa: 22

Tiszítlsa meg a vágás környezetét a törzsön a zavaró ágaktól, bozóttól és akadályoktól.
Alaposan tiszitsa meg a törzs tovét, mert a homok, kódarabok és más idegen testek a füreszlanc elét eltompitják.
Vegye figyelerme a fa egészsegi allapotát - legyen ovatos a károsodott, vagy kipusztult fákkal (kiszáradt, korhadt vagy elhalt fa).
A fa atméröjének mintegy 1/3 részéig fürészeljen be egy dontesi bevágast. Előbb keszütsen egy víszintes vágast és utána egy.masodik vágast felülrol 45^ -os szögben.
Fūrészelje be ekkor a törzs szemközti oldalát egy vízsintes dontési vágással. Ez a vágás kissé magasabban készüljön (kb. 4 cm) mint ahol a dontési bevágás vízsintes vágása készült.
A törzset semmi esetre se fürészelje keresztül. A törzs atmérőjének mintegy 1/10-ed részenek meg kell maradnia. Ha a fa idő előtt dőlni kezd, a láncfürészt azonnal húzza ki a vágásból és lépjen hátra vagy oldalra.
Ussön be egy éket a vizszintes dontési vágásba a fa dólésenek meginditásához.
Figyelen a lehullo gallyakra éságakra, amikor a fa dölni kezd.

Karbantas és tiszítás

Minden karbantartási és tiszítási
művelet előtt

kapcsolja ki a gépet
- varja meg mig a lancfurész megáll
- Húzza ki a konnektordugót.

Azokat a további karbantartó- és tiszításimunkákata, amelyeket ez a fejezet nem ir le,Csak a gyár vagy az altala megbízott szakcég végezheti el.

Karbantartáshoz és tiszításhoz feltétlenül ismét szabályosan helyezze vissza a biztonsági szerkezeteket és ellenőrizes azokat.

Csak eredeti alkatrészt használjon. Más eredető alkatrész előre nem látható károkhoz és balesethez gezehet.

Karbantartás

Viseljen védoksztyut a sérulésk megelözésé érdekében.

A lancfresz hossz u es megbizhato hasznalhatosaga erdekuben rendszeresen végeze el a kovetkezokarbantartasokat.

Ellenörizze a lancfūresz nyilvánvalo hiányosságait, ugymint

a laza, megnyult vagy sérulent fureszlancot
- meglazult rögzítés
- kopott vagy sérûlt alkatrészt

Ellenorizze minden hasznalat utan a lancfurészen a

• kopást, kūlönösen a láncon és a lánckereken.
• fedelek és védőszerkezetek sérülésmentességét és megfelelo felszerelését.

A szükséges javitást vagy karbantartást a lancfúresz hasznalatba vetele elött kell elvegezni.

A fûrészlánç élezésé

Egy fūrészlanc élezéséhz szaktudás szükséges. A fūrészlanc élezését bizza szakemberre.

A fureszlancot azonban az altalunk gyartott KSG 220 lancelezővel (cikkszám 302360) sajat maga is elezheti.

Csak éles es tiszta fūrészlánccal lehet biztonságosan ésjol dolgozni.

Fūrészlanc és vágolap cserélèse

A fūrészlanc és vágolap nagy kopásnak van kiteve. Haladéktalanul cserélje ki a fūrészlancot és vágolapot, ha az már nem fele meg a kifogástalan munkához.

Helyezze le a lancfureszt a motoral lefelé forditva egy sik feluletre.
Távolítsa el a fedelet (10) a rögzítő csavar (11) kicsavarásával. 1
Forgassa el a lancfesztot (22) az oramutatóval ellentétés irányban, a lanc kilazitásához.
Vegye le a vagolapot a fureszlancal egyutt.
Tisztítsa ki alaposan a gezetǒhornyot, amikor a fürészlancot cseréli.
Osszeszereléskor ügyeljen ra, hogy a lánctagok jol elhelyezkedejenek a vezetöhoronyban és a lánckereken (13). 4
Forgassa a lancfeszítő (22) az oramutatóval egyező irányban, mág a lánc feszessé valik.
Helyezze vissza a fedelet (10).
Feszítse meg a fürészlancot a „Füreszlanc feszítese" fepezet szerint.

Lánckerék

A lánckerék学子 nagy igénybevételnek van kiteve. Ellenőrizze rendszeresen a lánckerék fogainak kopását vagy sérülését.

Kopott vagy séruilt lánckerékkel lerövidül a fūrészlanc élettartama és ezert a lánckereket szakmühelyben haladéktalanul ki kell cserétletni.

Automata olajozás Ellenőrzésé

Ellenorizze az automata lánckenés mūkōdését, kapcsolja be a lancfūreszt és a vágolap csúcsát egy kartonpár felé fordīva irányitsa a fold felé.

A lánc ekkor ne érintse a talajt. Tartson be 20 cmBiztonsági távolságot.

Ha ellenőrzéskor egy novekvő olajnyom valik láthatóvá, akkor az olajozó automatika megfeleloen muködk.

Ha tele olajtartaly ellenere sem latszik olajnyom

tiszítsa ki az olajvezetó csatornát (14) és a felső láncfeszítő furatot (15). 23
Ha mindez nem vez eredményre, forduljonszakmuhelyhez, illetve a vevoszolgalathoz.

Tisztítás

A lancfürészt minded hasznalat utan gondosan tisztitsa meg, hogy továbbra is kifogastalanul mūködjek.

A burkolatreszt puha kefével vagy száraz kendővel tisztltsa.
Vizet, oldószert éspolirozóanyagotnehasználjon.
Ügyeljen rá, hogy a motor hútörései szabadon maradjanak (kūlönben tulmelegédés következik be).
Hosszabb hasznalati idő után (1 - 3 ora) szerelje le a fedelet és a láncot egy kefevel tiszítsa meg. 24
Ha a láncot erós szennyezódés, gyantásodás vonta be, helyezze azt egy lánctisztíóval toltött edenybe. Ezután a láncot öblitse le tiszta vizzel.
A länckereket és a vágolap rögzítését egy kefével szabadítsa meg a rajuk tapadt szennyezestól.
Tisztítsa ki az olajcsatornát egy tiszta törlókendóvel.

Szállítás

A gép minded szállitása elótt húzza ki a konnektordugót.

A furesztCsak feltett Iancvedovel szallitsa.

Tárolás

A hasznalaton kivuli gépet száraz, lezart helyiségbentárolja, oyan helyen, ahol ahhoz gyermekek hozza nem ferhetnek.
■ Hosszabb tárolás előtt legyen figyelemmel a kővetkezőkre, hogy füreszények elettartamat meghosszabbitsa ésbiztositsa annak konnyú kezelését:

Végezzen alapos tiszütistst.
Távolítsa el az olajt az olajtartályból.
Tipp:

Némelyik láncolaj hosszú idő alatt Hajlamos a besürúsösèdre. Ezér a hosszabb tárolás elött öblítse at a gépet lancfúrész tisztoi folyadékkal. Töltsfel az olajtartályt felig (kb. 50 ml) a tisztoi folyadékkal. Zárja le a tartályt. Kapcsolja be a lancfúreszt felszerelt vágolap és lánc nélkül és jarassa addig, mig az olajnyiláson keresztül az összes tiszítószer ki nem folyik.

Tegye a fūrészlancot rōvid idōre olajfurdǒbe, majdcsavarja be egy olajpapírna.

Minden zavarelhárítás elótt

• kapcsolja ki a gépet
• várja meg mig a lancfūresz megāll
• huzza ki a konnektordugót.

Minden zavarehárítas után helyezzen üzembe mindedBiztonsagi berendezest es ellenörizze azokat.

Keletkezett zavar	Lehetségés ok	Megszüntetés
A láncfürész bekapcsolás után nemindul	lancfeknincs áramellátassérult a hosszabbíto kébelHibás a konnektordugó, motor vagy akapsoló	a lancféket oldja kiellenőrizable az áramellátást, konektortésbiztositékotellenőrizable a hosszabbíto kábelt, a hibás kábelt azonnal ki kell cserélni a motor vagy kapcsoló arra hivatottszakemberrel javittassa meg, vagyeredeti pólalkatrészre cseréltesse
A láncfürész megszakitásokkal működik	külso érintkezési hibaelső érintkezési hibaBe-/kikapcsoló hibás	forduljon a Vevőszolgálatohoz
A láncfürész rángat, vibrál vagy nemvég megfeleloen	tonpa a lánckopott a lánclancfeszítésa lancs helyesen feltéve (fogak rossz irányba néznek)	Csiszoltassa utána a lancot vagy cserélje kiCseréjen lancotellenőrizable a lancfeszítés tésálltsa beSzereljen fel uy lancot
A láncfürész nem teljes teljesítíményelműködik	tul hosszú a hosszabbíto kábel, vagy tuli kicsi a keresztmetszete tuli messze van a fó csatlakozástól a konnektor	használjon megfelelo keresztmetsze-tu hosszabbíto káeltHasználjon Közelebbi konnektort
Forróśodik a fūrlszlánc	nincs olaj a tartálybaneldugult az olajcsatorna tul erós a lánfeszítéstonpa a lánc	olajt böltson utánanisitztisa ki az olajcsatornátálltsa be a láncfeszítéscsiszoltassa utána a lancot vagy cserélje ki
Nincs kenése a fūrészláncnak	nincs olaj a tartálybaneldugult az aoljcsatorna	olajt böltson utánanisitztisa ki az olajcsatornát

Muszaki adatok

Típus	KS 2001/40	KS 2201/40
Motorteljesitmény P1	2000 W	2200 W
Hálózati feszült ség	230 V~
Hálózati frekvencia	50 Hz
Üresjárati fordulatszám n0	7600 min-1
Hálózati biztosíték	16 A lomha
Vágolap hossza	400 mm
Fūrészlanc sebessége	13,5 m/s
Olajtartály térfogata max.	150 ml
Védettség	II / [2]
Láncfék fékezési ideje	0,1 sek.
Súly	ca. 5,9 kg
Mört hangteljesitményszint LwA	104 dB (A) (2000/14/EG Mûszaki eloírasok szerint)
Garantált hangteljesitményszint LwA	105 dB (A) (2000/14/EG Mûszaki eloírasok szerint)
Hangnyomásszint LPA (2000/14/EG Mûszaki eloírasok szerint)	94,3 dB (A)
Kéz-kar vibratóciaja az EN 1033/DIN 45675 eloírasainak megfele	avhw = < 3,39 m/s2
Kéz és kar vibratóciaja megfele az EN 1033/DIN 45675 eloírasainak	avhw = < 3,69 m/s2

Garancia

Kérjuk a mellekelt garancianiyilatkozat figyembe vetelet.

A gép leírasa / Pótalkatrészek

Pozício	Rendelési szám	Megnevezés
1	362927	Vágolap
2	362992	Fürészlanc
3	362623	Láncfék-kioldó
4	362624	Első fogantyú
5		Bekapcsolás-zár
6		Be-/kikapcsoló
7		Motor szellőzörés
8		Gép vezétéke konnektordugóval
9	362610	Olajartálylezáró
10	362625	Fedél
11		Rögzítőcsavar
12		Láncfeszítőgyürő

Pozício	Rendelési szám	Megnevezés
13	362923	Lánckerék
14		Olajcsatorna
15		Felső láncfeszítő furat
16	362626	Körmos ütköző
17		Hátsó fogantyú
18	362921	Láncvédő
19	362622	Biztonsági ragasztócímke
20	362627	Szénkefe keszlet (kép nélkül)
21	362928	Fürészlanc olaj 100 ml
22		Láncfeszítőt (kép nélkül)
	400144	Fürészlanc olaj 1 l (kép nélkül)

Sadržaj

EU izjava o konformnosti 79

Sadrzaj pošijke 79

Vremena pušanja u pigeon 79

Simboli na motornoj pili 80

Popis pristroja / Pótalkárészek 163/ 177

Prehlásenie o zhode - ES
