NÁVOD NA OBSLUHU KS 2001-40 ATIKA

Nepoužívejte prístroj, u kterého

se neda vypinač zapnout a vampnout;
- rétēz a brzda motoru rădné nefunguje.

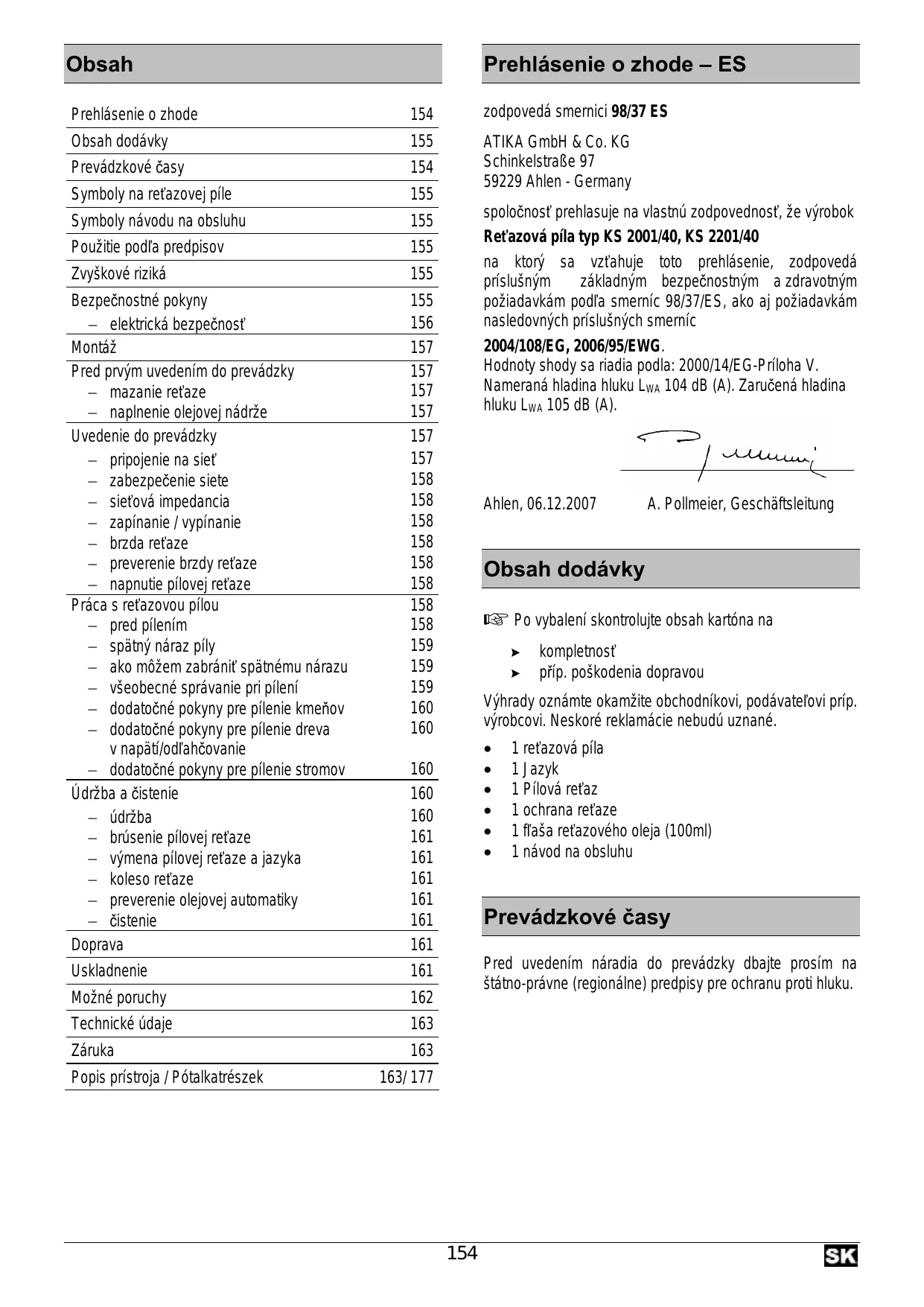

• mazanie ret'aze 157
• naplmenie olejovej nádrže 157

Uvedenie do prevádžky 157

• pripojenie na siet' 157
• zabezpečenie siete 158
• sietová impedancia 158
• zapinanie / vypinanie 158
• brzda re'aze 158
  -preverenie brzdy ret'aze 158
• napnutie pilovej re'aze 158

Praca s re'azovou pilou 158

predpilenim 158
- spātny náraz píly 159
- ako mozem zabrani' spatnému nárazu 159
- všeobecné správanie pri pǐlení 159
- dodatočnéPokyny pre pilenie kmešov 160
- dodatočné pokyny pre pilenie dreva v napāti/odl'ahčovanie 160
- dodatočné poukyny pre pilenie stromov 160

spoločnost' prehlasuje na vlastné zodpovednost',Že vyrobok

Ret'azová pila typ KS 2001/40, KS 2201/40

na ktory sa vztahuje toto prehlasenie, zodpovedá príslušnám základnám bezpečnostnám a zdravotnám poziadavkám podla smernic 98/37/ES, ak o aj poziadavkám nasledovnych príslušnych smernic

Vyhrady oznamte okamžite obchodnikovi, podávatělovi príp. vyrobcivi. Neskoré reklamácie nebudú uznané.

Pred uvedenim náradia do prevádžky dbajte prosím na stavno-právné (regionale) predpisy pre ochranu proti hluku.

Symboly na ret'azovej pile

Ak je privodné vedenie poškodené alebo prerusene, ihned'vytiahnite zástrčku.

Noste ochrannú prilbu, ochranu zraku a sluchu.

Noste ochranné rukavice.

Nevystavujte daždu. Chrănte pred vlhost'ou.

maximalna dlzka rezu 400 mm

!	Hroziace nebezpečenstvo alebo nebezpečná situácia. Nedodržanie tychto upozornenimöze spôsobit' poranenia alebo materiálnu škodu.
i	Dôležité upozornenia k správnemu zaobchodzaniu. Nedodržanie tychto upozornenimöze spôsobit' poruchy.
	Upozornenia pre užívate'la. Tieto upozornenia Vám pomóžu využit' optimálne všetky funkcie.
	Montáž, obsluha a údržba. Tu Vám bude presne vysvetlené, co musite urobit'.

Použitie podl’a predpisov

• pilenie kmenov, konarov, drevenych brvien, dosiek atd. a moze byt pouzivaná na priečne alebo pozdžne rezy.

• pilenie stromov.

• Ret'azovú pílu nepoužívajte na pílenie stavebnych materiálov a plastov.
  Retazová píla je vchodná len na sukromné použivanie v domovej alebo hobby záhrade.

• Ret'azová píla nie je vchodná na lesnicke práce (pilenie stromov a od'ahčovanie v lese). Káblovým spojením nie je zarucéná potrebná bezpečnost' obsluhy.

K použitiu podla predispov patri aj dopržiavanie vyrobcom predpísanych podmienok pre prevádzku, udržbu a rekonstrukciu a dopržiavanie bezpečnostnych predispov uvedenych v námode.
Každé d'alsie iné použitie platí ako použitie, ktoré nie je v sulade s predpismi. Za škody každého druhu, ktoré z toho vyplynú, vyrobca neruci. Riziko nesie sám užívatel'.

Zvyskové riziká

Aj pri používaní podla predispísov mözu aj napriek dodržaniu príslusnych bezpečnostnych opatrení vznikat zvyškové rizíka podla konstrukcie určenej učelom použlitya.

• Nebezpečenstvo spātného nárazu pri kontakte špícky jazyka s pevným predmetom.
  Nebezpečenstvo poranenia prstov a ruk nastrojom (pilovou re'azou).
• Poranenie odletujucimi pilenymi predmetmi.
  Elektricky vboj.
• Ohrozenie el. prudom z elektrického przypojného vedenia, ktoré nezodpovedá predpisom.
• Kontakt s Častami pod elektrickým prudom pri otvorenych elektrickych sučiastkach.
• Poškodenie sluchu pri dlhsie trvajúcich prácach bez ochrany sluchu.
  Nebezpečenstro požiaru

Tieto bezpečnostné pokyny (námod na obsluhu) majte vždy k disposzicii pri pile.
Ret'azová pila smie byt' obsluhovaná len personalom s dostatočnými skúsenostami.
! Ret'azovú pilu poskytnite alebo požičajte len osobám, ktoré su oboznámene s pilou a s manipuláciou. Vždy poskytnite s pilou námod na obsluhu.
Opravy prístroja musia byt vykonávané výrobcom resp. ním menovanou firmou.

Novy použivater

Kto pracuje s re'tazovou pilou po privykrat, musi byt skusenou obsluhou pouceny o pouzivani re'tazovej pily a

Budte pozorní. Dávajte pozor na to, Čo robite. K préci pristupujte s Rozumom. Prístroj nepoužívajte, ak ste unavení alebo ste pod vplyvom drog, alkoholu alebo liekov. Moment nepozornosti pri používaní prístroja moze viest k váznym poraneniam.
Pred použitim sa blizsie zoznámte so strojom pomocou Navodu na použitie.
Nepoužívajte prístroj pre účely, pre ktoré nebol určeny (vid „Použitie podl'á predpisov”).
Vyhnite sa abnormálnemu držaniu tela. Dbajte na pevný postoj a udržujte v každomČase rovnováhu.
Noste vchodné pracovné oblečenie:

• ziadne volné oblečenie alebo ozdoby, tieto možu byt' zachytené pohyblivymi šastami
  protismyková obuv (bezpečnostné topányk)
• sietka na vlasy pri dlhych vlasoch

Noste osobné ochranné oblečenie:

-chránice sluchu
- ochrannes okuliare alebo ochranná maska
- rukavice
schvalená ochranná prilba v situáciách, kde sa musí počitač so zraneniami hlavy (napr. Pri pileni a od'ahčovani stromov).

• Odporučame nosit ochranu noh.
  Udrzujte svoje pracovné prostredie v poriadku! Neporiadokmöze sposobit'urazy.
  Berte do uvahy vplyvy okolia:

• Nevystavujte re'tazovu pilu dazd'u.

• Nepoužívajte re'tazovú pilu vo vlhkom alebo mokrom prostredi.
• Za nevhodného počasia (dážd, sneh, l'ad, vietor) prácu presuñte na inokedy - zvysné riziko urazu!
  Zabezpečte dobré osvetlenie.
• Nepouživajte ret'azovú pílu v blízkosti hor'avych kvapalin alebo plynov.

Pri pracovych prestavkach je potrebné re'tazovú pilu zložit tak, aby nebol nikto ohrozený. Zabezpečte re'tazovú pilu pred nepovolaným pristupom.
■ Osoby mladsie ako 18 rokov nesmú pásovú pilu obsluhovat.
Ostatné osoby udržujte d'alej od pily.
■ Používatel' je zodpovedný za nehody alebo nebezpečenstvo, ktoré vznikné iným osobám alebo na ich majetku.
- Obsluha je v pracovnej oblasti zodpovedná voči tretím osobám.
Deti udrzujte d'alej o pily.

Nedovolte ostatnym osobám, zvlást' det'am dotýkat'sa náradia alebo kábla.

Udržujte ich d'ajej od Vasho pracovného miesta.

• Chrante sa pred urazom elektrickym prudom.

Zabrante kontaktu tela s uzemnenymi dielmi (napr. rury, výhrevné telesá, sporáky, chladničky atd.)

Nepouživajte prasknuté pilove listy alebo také, ktoré zmenili svoj tvar.
Používajte len dobre naostrené pilové ret'aze, lebo tupé pilové ret'aze zvyšuju nielen nebezpečenstvo spatného nárazu, ale aj zaťažuju motor.
S rezanim začnite až vtedy, ked' pilová ret'az dosiahla plny počet otáčok.
Pri zapnuti musi byt' pilova re'taz bezpečne vystužená uupevnena. Ret'az a jazyk musia voln ste'.
Stroj nepret'zaujte! Stroj pracuje lepsie a bezpečnejsie v udanej vykonovej oblasti.
■ Používajte pilu len s namontovanými kompletnými a správnymi ochrannými zariadeniama na stroji nemeće nic, co by mohlo znižovat bezpečnost'.
Nemeinte pristroj resp. diely pristroja.
Prístroj nepostrekujte vodou. (zdroj nebezpečenstva elektrický prud).
■ Prístoj uchovávajte bezpečne. Nepoužívané prístroje skladujte v suchom, uzamknutom a det'om nepristupnom priestore.
Stoj vypnite a vytihnite sietovu zastrcku zo zasuvky pri:

-kontakte pilovej ret'aze so zemou, kame'mi, klincami
alebo inymi cudzimi telesami ihned'skontrolujte ret'az a jazyk
- opravách
- udrzbe a cistení
- odstrańovani poruch
- prerusenych privodnych vedeniach
- preverovaní prípojnych vedení, Či nie sú zapletené alebo poškodené
-doprave
- napinani refaze
- ymene retaze
- opusteni pily (aj pri krátkodobych prerušeniach práce).

Starajte sa o Vasu ret'azovu pilu so svedomitosou:

Pred dalsim pouzitim stroja musia byt ochranné pripravky alebo lahko poskoditefné diely skontrované, ci su schopné bezchybnej a správné funkcie podla predpisov.
- Preverte, Či pohyblíve Časti bezchybne fungujú a nezasekávajú sa alebo, Či nie su poskodené. Vsetky Časti musia byt správné namontované a musia spínat vsetky podmienky, aby bola zaistená bezchybná prevázka píly.
- Poškodené ochranné pripravya a Časti musia byt odborne opravené alebo vymenene v uznanej odbornej dielni, pokial' nie je v námode na použitie uvedené inak.
- Poškodené alebo nečitatelné bezpečnostné nálepytreba nahradit' novými.

Dlhé a tenké pripojné vedenia vytvárajúPokles napatia. Motor nedosiahne maximány vykon, funkcia stroja je zredukována.
Zástréčky a spojovacie zásuvky na prípojnych vedeniach musia byt' z gummy, mäkkého PVC alebo inych termoplastovych materialov o rovnakej mechanickej pevnosti alebo musia byt' takýmto materialem potiahnute.
Zástréné zariadenie prípojného vedenia musí bytchráné proti postrekovej vode.
Pri kladení prípojného vedenia dbat' na to, aby neprekážalo, nebolo stlačené, nebolo zalomné a spojenie so zásuvkou nebolo vlhké.
Kabel nepoužívajte na učely, pre ktoré nie je určeny. Ochrănjte kabel pred horúčavou, olejom a ostrými hranami. Nepoužívajte kabel na vytiahnutie zástrěky zo zásuvky.
Pri pouziti kabloveho bubna kabel uplne odvihte.
■ Kontrolujte pravidelne predlžovacie káble a vyměnte ich, ak su poskodené.
Nepoužívajte Žiadne chybné prípojné vedenia.
Vonku používajte len pre toto použitie povolené a zodpovedajúco označné predlžovacie káble.
Nepoužívat Žiadne provizörne elektrické pripojenia.
Ochranné zariadenia nikdy nepremost'ovat alebo vyrad'ovat z prevádžky.
- Prístroj pripojte cz prudový ochranny spinač (30 mA).

Elektrické pripojenie przy. opravy elektrickych chasti stroja treba uskutočnit' prostrednictvom odborníkov na elektriku s koncesiou alebo nasimi servisnymi miestami. Treba doržiavat'miestne predpisy, ktoré sa zvlást'tykaju ochrannych opatrení.
Opravy ostatnych chasti stroja ma vykonávat vyrobca prip. jeho servisné miesta.
Použivat' len originale nahradné diely. Použitím in'ych nahradnych dielov a iného prislušenstva mozu vzniknú' pre uživotěa urazy. Za škody, ktoré z toho vyplynu, vyrobca neruci.

Montáž

Retazovú pílu pripojte k sieti až po uplnon zložení.

Nebezpečenstvo poranenia!

Pri skladani noste ochranné rukavice.

Odstrante kryt (10) uvoInenim upevnovacej skrutky (11). 1
Vlozte pilové re'taze do obežnej vodiacej štrbiny jazyka. Dbajte na správny smer Člankov re'taze. 2
Zaloztejazyk.3

Pri zabadovani dbajte na to, aby clanky ret'aze spravne doliehali vo vodiacej strbine jazyka a na kolese ret'aze (13).4 Retazová pila sa dá založit na ret'azové koleso len t'za'ko?

Točte napínač ret'aze (22) proti smeru hodinovych ručiciek dovtxedy, kym nie je možné ret'azovú pilu l'ahko založit na ret'azové koleso. Točte napínač ret'aze (22) v smere hodinovych ručiciek dovtxedy, kym nie je ret'azová pila pavne napnutá.

Kryt (10) opat namontujte.
Napnite pilovú re'taz podla popisu v odseku „Napnutie pilovej re'taze".

Pred prvým uvedením do prevádžky

Mazanie ret'aze

Pilová re'taz nie je dodávaná napléná olejom na pilovú re'taz.

Použivanie bez oleja na pilovú ret'az vediek poskodeniu ret'azovej píly.

Zivotnost a rezny vykon ret'aze zavisic od optimalneho mazania. Pochas prevadzky je ret'az automatick y mazanace cz olejov kanal.

Naplnenie olejovej nádrže: 5

Položte re'tazovú pílu na vhdnú podložku.
Odskrutkujte uzáver olejovej nádrze (9).
Naplnte olejovu nadrž biologicky odburatelným olejom na re'tazové pily (ca. 100ml). Hladinu možete skontrolovat na priezore (17). Pre l'hsie naplenie používajte livik. Pri napñani dbajte na to, aby sa do olejovej nadrze nedostali nečistoty.
Uzáver olejovej nádrze opat' naskrutkujte.

Stlačte pri prvom napleni alebo po napleni uplnerázdnenej nadrže na olej "Primer" cca. 10x, aby sa načerpal do obehu.

Nikdy nepoužívajte recyklovaný alebo starý olej. Priží oleja neprípustného pre reťazové pily zaníka záruka.

Uvedenie do prevádzky

(1) Pripojenie na siet'

• Porovnajte napatie udané na typovom štítku prístroja, napr. 230 V s napatím v sieti a zapojte pilu do zodpovedajúcej a podla predpisov uzemenej zásvúky.
  ① Použit zásuvku s ochrannym kolíkom, menovité napátie 230 V s ochrannym prudovým spínačom (FI-spínač 30 A).
  Použite predlžovací kabels dostatočnám prierezom.

Nepoužívajte ziadny prístroj:

• na ktorom sa nedá zapínat' a vypinat' spinač
  správnefungujubrzdy motora re'aze

Poskodené spinače musia byt' okamžite servisom opravené alebo vymenene za nové.

začiatkom práce
po prvych rezoch
počas pǐlenia pravidelne káždych 10 minut
Len so správné napnutou re'tazou a dostatočnám mazanim mate vplyv naŽivotnost.

(i) Prosím dodržiavajte nasledovné:

nova pilová re'taz musí byt'castejsie napinana, kym sa predlži.
po zahriati na prevadzkovu teplotu sa ret'az predlzi a musi byt'znovu napnuta.

Po ukončeni piliarskych przyznovu uvoǐnite pilovú reţaz, pretoze po vychladnutí by nastali v reţazi prilis ve'lé pnutia.

ak sa re'taz sklbe alebo vyskakuje z vedenia, ihned'ju napnite.

Napínanie pilovej ret'aze:

1. Položte re'tazovú pilu na rovnú plochu.
2. Uvol'nite upevnovaci skrutku (11) o 1 - 2 obraty v protismere hodinovych ručiciek.
3. Postupne otáčajte napínací kruh re'taze (12), kým nie je dosiahnute správné napnutie re'taze. Zasekávací efekt zabrañuje uvolnenu re'taze. 9

Upevnovacia skrutka (11) sa takisto otáča, príp. musí byt počas napínania opāt' urolnena.

1. Ret'az je správné napnutá, ak moze byt' v strede jazyka podvihnú o ca. 3 - 4 mm. 10
2. Ak je re'taz prilis naputá, otočte napínací kruh re'taze (12) proti smeru hodinovych ručiciek.
3. Upevnovaciu skrutku opat'dotiahnite rukou.
4. Preverte, Či Články re'aze správné dosadaju do vodiacej štrbiny jazyka.

Práca s ret'azovou pilou

Pred Pilením

Pred uvedením do prevádzky a pravidelne počas pǐlenia preverujte nasledovné:

Co sa Rozumie pod spatnym nárazom pily? Spatny náraz pily je nahly náraz beziacej pily nahor a naspat'v smere obsluy.

Toto vzniká, ked

• sa špička jazyka (neumyselne) dotkne pileného alebo iného predmetu.
• pri zasekávajucej sa re'tazi.

Pri bočných, šikmých a pozdížnych rezoch postupujte so zvyšenou opatrnostou, pretože sa tu nepoužíva blokovaci doraz (16).

Nikdy nezačinajte rez špičkou jazyka. 12
Nikdy nepilte hornou hranou jazyka. 13
- Pílu dosádzajte vždy tak plocho ako je to len mozné. 15
- Rez začinajte len s bežiacou re'azou.
Nikdy nezapinajte pristroj pri nasadenej retazi.
- Pracujte len s ostrou alebo správne nabrúsenou pilovou ret'azou.
Nikdy nepracujte s uvol'henou alebo vyvedenou ret'azou.
- Pracujte len so správné napnutou re'azou.
- Pilu vždy pevne držte obidvomi rukami.
- Blokovací doraz používajte ak o páku. 16
Nikdy nepracujte nad vyškou pliec.
- Nikdy nepífte viac konárov naraz. Pri od'ahčovani dbajte na to, aby ste nezasiahli d'alí konár.
- Pri kratení podl'á možnosti používajte kozu.
Dlabacie rezy smie vykonávat'len skoleny personal.

Vseobecné správanie pri pileni

• Nepracujte na snehu, l'ade alebo Čerstvo olúpanom dreve - nebezpečenstvo skíznutia.

• Nepracujte za nedostatočnych svetelnych podmienok (napr. za hmly, za džd'a, za snehovej fujvice alebo za sümraku). Nebudete moct' rozoznat' detaily v pracovnej oblasti - nebezpečenstvo urazu.
  Zabezpečte bezpečné a upratané pracovisko.
  Vyhnite sa abnormálnemu držaniuILA. Vždy udržiavajte rovnováhu. Nepracujte so sklonenou hornou ČastouILA.
  ■ Pilu prevadzkujte len v bezpečnom stave. Pilu držte trochu vpravo od svojho tela.

• Ret'azovú pilu nepoužívajte na zdvihanie alebo presúvanie dreva.
  Dbajte na to, aby na dreve neboli cudzie telesá (kamene, kince atd.).
  Ret'azovú pilu vždy držte pavne obidvomi rukami, l'avá ruka na prednej rukovati (4) a pravá na zadnej rukovati (17). Nikdy nepil'te jegnurčne. 14
  ■ Postarajte sa o to, aby sa drevo poças pilenia nepretociilo.
  Rozstiepené drevo pi'ite opatrne. Hrozí nebezpečenstvo poranenia strhnutými kusmi dreva.
  Ret'az nechajte pred kontaktom's drevom bezat'.
  Predmet rezte len dolnou hranou. Rezanie hornou hranou sposobuje spatny náraz.
  Pilu dosádzajte vždy tak plocho ak je moźné.
  Používajte blokovaci doraz (16) na fixáciu ret'azovej píly na dreve. Blokovaci doraz počas pílenia používajte ako páku. 16
  Pri pileni silnejsich konarov alebo kmenov nasadzujte blokovaci doraz (16) na hlb som bode. Pre dosadenie uvolhite blokovaci doraz z dreva a nanovo ho nasadte hlbsie. Pritom neodstrahte pilu z rezu.

• Nechajte re'tazovú pilu pracovat tym, ze pomocou blokovaceho dorazu vytvorite l'ahký pákový tlak. Pri pilení netlačte silou.
  Nikdy nepracujte

• s vystretymi rukami

• na t'za:ko dosiahnutei'nych miestach
• na rebríku, pracovnom lešeni alebo stojac na strome.

■ Nikdy nepilte retazovou pilou nad urovnou ramien.
Ret'azov pílu nepret'ăzujte! Najlepsie rezné vysledky dosiahnete, ak nepoklesne rezná rychlost'.
Na konci rezu budte opatrní. Akonáhle vychádza pila z dreva, zmení sa tiažová sila. Hrozí nebezpečenstvo urazu noh a chodidiel.
Ret'azov pilu odstranjte z rezu len za beziacej ret'aze.
■ Nikdy sa beziacou pilou nedostante do kontaktu s drtoenym plotom alebozemou.
Ak vykonávate viac rezov naraz, medzi rezmi pílu vypínajte.
Ak sa pilová re'taz zasekne v dreve, pristroj ihned vypnite a vytiahnite zastroku. Na uvo'nenie jazyka pouzite klin.
■ Počas pílenia robte prestávy, aby sa mohol elektromotor schladit.

Dodatočné pokyny pre pilenie kmešov

■ Pileny kmen nikdy nepokladajte na zem. Kmen vystužte tak, aby sa neuzavrel rez a nezasekla re'taz. Použivajte bezpečné podložku (napr. kozu). Zabrante kontaktu spicky jazyka alebo pilovej re'taze so zemou.
Kratsie kmene pred pilenim vyrovnajte a upevnite ich.
Zabrante rezaniu tenkeho porastu alebo reziva. Ret'azová pila nie je vchodná pre tieto práce.
- Pozdlzne rezy vykonávajte obzvlást opatrine, pretoze sa nepouživa blokovaci doraz. Zabrànite spātnému nárazu píly, ak pilu povediete v plochom uhle.

Pri praci vždy stojte na svahu, vždy nad alebo bočne od kmeña resp. ležiaceho pileného predmetu. Dajte pozor na kotú'ajúce sa kmene.

Dodatočné pokyny pre pîlenie dreva v napăti/odl'ahčovanie

Ak su pilením uvol'nované napnute konáre, stromy alebo drevo, nariad'uje sa mimoriadna opatnost'. Pileny predmet moze reagovat' uplne nekontrolovatelne a moze sposobit' zranenia alebo smrt'.

Takéto práce smú byt' vykonávané len školeným personalom.

Pri vsetkych pracach najprv vykonajte na tlakovej strane 1 od'ahcovaci rez a potom oddel'ovaci rez - re'taz sa moze inac zaseknut' alebo narazit naspat.

Drevo napnute na hornej strane 17

Zospodu nasadte rez (jedna tretina priemeru kmena) smerom hore.
Na rovnakom mieste zhora nasadite druhy rez, ktory Rozdeli kmen.

Drevo napnuté na dolnej strane 18

Zhora nasadte rez (jedna tretina priemeru kmena) smerom dole.
Na rovnakom mieste zdola nasadte druhy rez, ktory Rozdeli kmen.

1 Zasadite rez vo vzdialenosti 15 cm od kmeña zospodu (jedna tretina priemeru kmeña).
Potom asi 8 cm dalej smerom von nasadte druhy rez, ktory kmen Rozdeli.
3 Na odstránenie zvyšku tesne pri kmeni narežte na jegnu tretinu zdola.
Zhora nasadte druhy rez, ktory odstrani zvyšok.

Dodatočné poukyny pre pilenie stromov

Vždy nods prilbu, aby ste sa chránili pred padajucimi konármi.
Dbajte na dlzku jazyka. Mozu byt pilené len stromy, ktorych priemer kmeña je mensí ako dlzka jazyka.

Pred pilením zabezpečte pracovné oblast'. Dbajte na to, aby sa v oblasti pilenia nenachádzali ziadne osoby ani zvierata (minimalny odstup 2 dlžky stromu).
Zabezpečte, aby pracovná oblast okolo stromu bola bez rizika skíznutia a aby ste mali bezprekážkovú unikovú cestu. 21
Postarajte sa o bezpečné stav.
Tip: Pred pilením stromu zistite smer padania. Zohl'adnite pritom tazisko koruny, susedné stromy, smer svahu, zdravotné stav stromu a smer vetra. Na tejto strane sa narezáva zárez.

Pri pileni: 22

Vycistite pracovnú oblast na kmeni od nevhodnych konárov, krovia alebo prekážok.
Dókladne vycistite patu kmena - piesok, kamene a iné cudzie telesá otupujú pilu.
Zohladnite zdravotny stav stromu - budte opatrní pri poskodenych kmenoch alebo mrtvom dreve (suché, práchníve alebo odumreté drevo).
Do kmena narezte zárez hlboký asi 1/3 priemeru stromu. Najskór nasadte vodorovné rez a potom druhý rez zhora pod uhlom 45^ .
Teraz pi'ite na protil'ahlej strane kmena vodorovny rez. Tento rez by mal byt'o nieco vyssie (asi 4 cm) acos vodorovny rez zarezu.
V ziadnom priade neprepilte kmen. Musi dostat' asi. 1/10 priemeru kmena. Ak strom začne predčasne padat, ihned' vytiahnite režavovú pilu z rezu a odstúpte dozadu alebo nabok.
Do vodorovného rezu zarazte klin, aby strom začal padat.
Ked' strom začne padat, dajte pozor na padajúce konáre.

Udržba a Čistenie

Pred kazdou udrzbovou a cistiacou pracou

• prístroj vypnút'
• počkat' na zastavenie ret'azovej pily
• vytiahnut'sietovzástrchu

Rozsiahlejsie udrzbovie a cistiace prace, akou popisané v tejto kapitole, smu byt vykonavané len vyrobcom alebonim menovanou firmou.

Používat' len originé diely. Iné diely mozu viest' k nepredvidanym škodám a poraneniam.

Udržba

Noste rukavice, aby ste zabranyl poraneniam.

Aby bolo zarucené dlhé a spo'ahlivé používanie re'azovych pil, vykonávajte pravidelne nasledovné udrzbové práce.

Preverujte ret'azovú pílu ohladne očividnych chyb ako

• volná, vyvesená alebo poškodená re'taz
• volné upevnenie
• opotrebované alebo poskodené suciastky

Preverte re'tazovú pílu po každom použití ohl'adne

• opotrebovania, obzvlast ret'az, jazyk a koleso ret'aze.
• správnéj montáze a neposkodenych krytov alebo ochrannych zariadení.

Potrebné opravy alebo udrzba musia byt vykonané pred nasadenim re'tazovej pily.

Brúsenie piłovej ret'aze

Na brusenie ret'aze su potrebné urcitié odborné vedomosti.
Nechajte ret'az nabrusi' v odbornom obchode.

Mózete si pilovú re'az nabrúsit tiež sami nasim prístrojom na brusenie re'azi KSG 220 (čis.vyr.: 302360).

Len s ostrou a Čistou ret'azou pracujete dobre a bezpečne.

Výmena pilovej ret'aze a jazyka

Pilová ret'az a jazyk su vystavené vysokým nárokom na opotrebovanie. Vymeǐte ret'az a jazyk, akonáhle nie je zarčená bezproblémová funkcia.

Položte re'tazovú pílu na rovnú plochu.
Odstrante kryt (10) uvolhenim upevnovacej skrutky (11).
Otočte napínač re'taze (22) proti smeru hodinovych ručiciek, aby ste re'taz trochu uvol'nili. 3
Jazyk's re'tazou odstrante.
Ak vymieñate len pilovú re'az, dōkladne vycistite vodiacu strbin.
Pri zabadovani dbajte na to, aby clanky re'taze spravne doliehali vo vodiacej strbine jazyka a na kolese re'taze (13).4
Točte napínač re'taze (22) v smere hodinovych ručićiek, kým nie je re'tazová pila napnutá.
Kryt (10) opat namontujte.
Napnite pilovú re'taz podla popisu v odseku „Napnutie pilovej re'taze".

Koleso ret'aze

Námaha kolesa re'taze (13) je obzvlást' ve'lká. Pravidelne preverujte ozubenie kolesa re'taze ohladne poškodenia alebo opotrebovania.

Opotrebované alebo poskodené koleso ret'aze znižuje zivotnost' pilovej ret'aze a preto by malo byt bezodkladne vymenene zákaznickym servisom.

Preverenie olejovej automatiky

Ak sa napriek plnej olejovej nadrži neukáze ziadna olejová stopa

vycistite olejovy kanal (14) a horny napinací otvor re'taze (15). 23
Ak by to neviedlo k uspechu, obrte sa prosim na zakaznicky servis.

Čistenie

Starostlivo Čistite re'taz po každom použití, aby dostala zachovaná bezchybná funkcia.

Vycistite teleso jemnou kefkou alebo suchou handrou. Voda, Rozpušťadla a lešidlá nesmú byt použité.
Dbajte na to, aby boli vetracie otvory pre chladenie volné (nebezpečenstvo prehriatia).
Po dlhshom nasadeni (1 - 3 hodiny) demontujte kryt, jazyk a ret'az a vycistite ich kefkou. 24
Pri silnom znečistení alebo upchatí Živicou uložte re'taz na niedkol'ko hodín do suda s Čisticom re'tazí. Následné opláchnite re'taz Čistou vodou.
Koleso re'taze a upevnenie jazyka kefkou očistite od nánosov.
Vyčistite suchou handrou olejový kanál.

Doprava

Pred každou dopravou vytiahnut' sietovú zástrčku.

Pilu prepravujte len s nastrčeným ochranným krytom.

Uskladnenie

Uchovávajte nepoužívané prístroje na suchom uzamknutom miesto mimo dosahu detí.
Pred dlhšim uskladnenim dbajte na nasledovné, aby sa predžilaŽivotnost' pily a aby bola zaručena 'ahká obsluha:

urobte dokladné vyčistenie stroja.
Z olejovej nádrze odstránte olej. Tip:

Po každom odstráneni poruchy opāt uviest vsetky bezpečnostné zariadenia do prevádžky a preverit.

Porucha	Možná príčina	Odstránenie
Režavó pála po zapnutí nenabehne	Brzda režazeBez prúduPoškodený predlžovací kábelSietová zástrěka, motor alebo spínačsú defektné.	Uvoǐnite brzdu režazePreverte napájanie, zásuvku a poistkyPreverte predlžovací kábel, poškodený kábel ihned vymeřteMotor alebo spínač nechat skontrolovat' alebo opravit' odborníkovi na elektriku s koncesiou, przype. nechat nahradit' originálnymínahrudnými dielmi
Režavó pála pracuje s prerušeniami	externý poškodený kontaktinterný poškodený kontaktchybný zapínač/vypínač	Obratóte sa prosím na zákaznícky servis.
Režavó šklbe, vibruje alebo nepíli správné	Tupá režAzopotrebovaná režApnoputie režaceRetaz Nie je správné namontovaná (zuby ukazuju zlym smerom)	Nechajte nabrúsit' alebo vymeřte režAzVyměnte režAzPreverte napnutie režace a nastavte juNanovo namontujte režaz
Režavó pála nepracuje na plný vykon	Predlžovací kábel príliš dlhý alebo príliš malý prierezZásuvka pridáleko od hlavného pripojenia	Použite predlžovací kábel s dostatočnám prierezomPoužite zásuvku blžsie k pracovnej oblasti
Režaz pily sa prehrieva	Žiadny olej v nádržiUpchatý olejový kanálPríliš napnutá režAzTupá režaz	Doplěte olejVyčistèe olejový kanálNastavte napnutie režaceNechajte nabrúsit' alebo vymeřte režaz
Žiadne mazanie piłovej režaze	Žiadny olej v nádržiUpchatý olejový kanál	Doplěte olejVyčistèe olejový kanál

Technické udaje

Typ	KS 2001/40	KS 2201/40
Vykon motora P1	2000 W	2200 W
Napätie siete	230 V~
Frekvencia siete	50 Hz
Vo'nobežné otáčky l	7600 min-1
Zabezpečenie siete	16 A pomalé
Dlžka jazyka	400 mm
Rychlost' pílovej re'aze	13,5 m/s
Max. obsah olejovej nádrzej	150 ml
Ochranná trieda	II / 回
Brzdová doba brzdy re'aze	0,1 sek.
Hmotnost	ca. 5,9 kg
Nameraná hladina hluku LWA	104 dB (A) (merané podl'á smernice 2000/14/EG)
Zaručená hladina hluku LWA	105 dB (A) (merané podl'á smernice 2000/14/EG)
Hladina akustického tlaku LPA (pod'á 2000/14/EG)	94,3 dB (A)
Vibrária ruky a paź vpredu podl'á EN 1033/DIN 45675	a_vhw = < 3,39 m/s2
Vibrária ruky a paź vzadu podl'á EN 1033/DIN 45675	a_vhw = < 3,69 m/s2

Záruka

Popis prístroja / Pótalkatrészek

Pozúcia	Objednámace š.	Označenie
1	362927	Jazyk
2	362992	Pílová reťaz
3	362623	Spúšťač brždy reťaze
4	362624	Predná rukovát'
5		Zapínacia západka
6		Zapínac/ypínač
7		Vetrácia štrbina motora
8		Prístrojové vedenie so zástrčkou
9	362610	Uzáver olejovej nádrzej
10	362625	Kryt
11		Upevnovacia skrutka
12		Napínací kruh reťaze

Pozúcia	Objednámacecheck.	Označenie
13	362923	Koleso re'taze
14		Olejový kanál
15		Horný napínací otvor re'taze
16	362626	Blokovácí doraz
17		Zadné rukovát'
18	362921	Ochranný kryt
19	362622	Bezpečnostné nálepka
20	362627	Sada uhlíkovych kief (bez obrázka)
21	362928	Olej na pilové re'taze 100 ml
22		Napínač re'taze (bez obrázka)
	400144	Olej na pilové re'taze 1 l

Vsebina

EG-izjava o sklearnnosti 164

Obseg dobave 164

Cas obratovanja 164
