MANUALE UTENTE KS 2402-40 ATIKA

Istruzioni originali – Indicazioni per la sicurezza - Pezzi di ri-

ambio

Kettingzaag

Seite 6

Page 17

Page 27

Ctp. 38

Str 49

1. oldal

Strana 70

Pagina 80

Blz. 91

Stronie

102

Pagina

113

Strana

124

Stran 135

KS 2402/40

OREGON DOUBLE GUARD

91

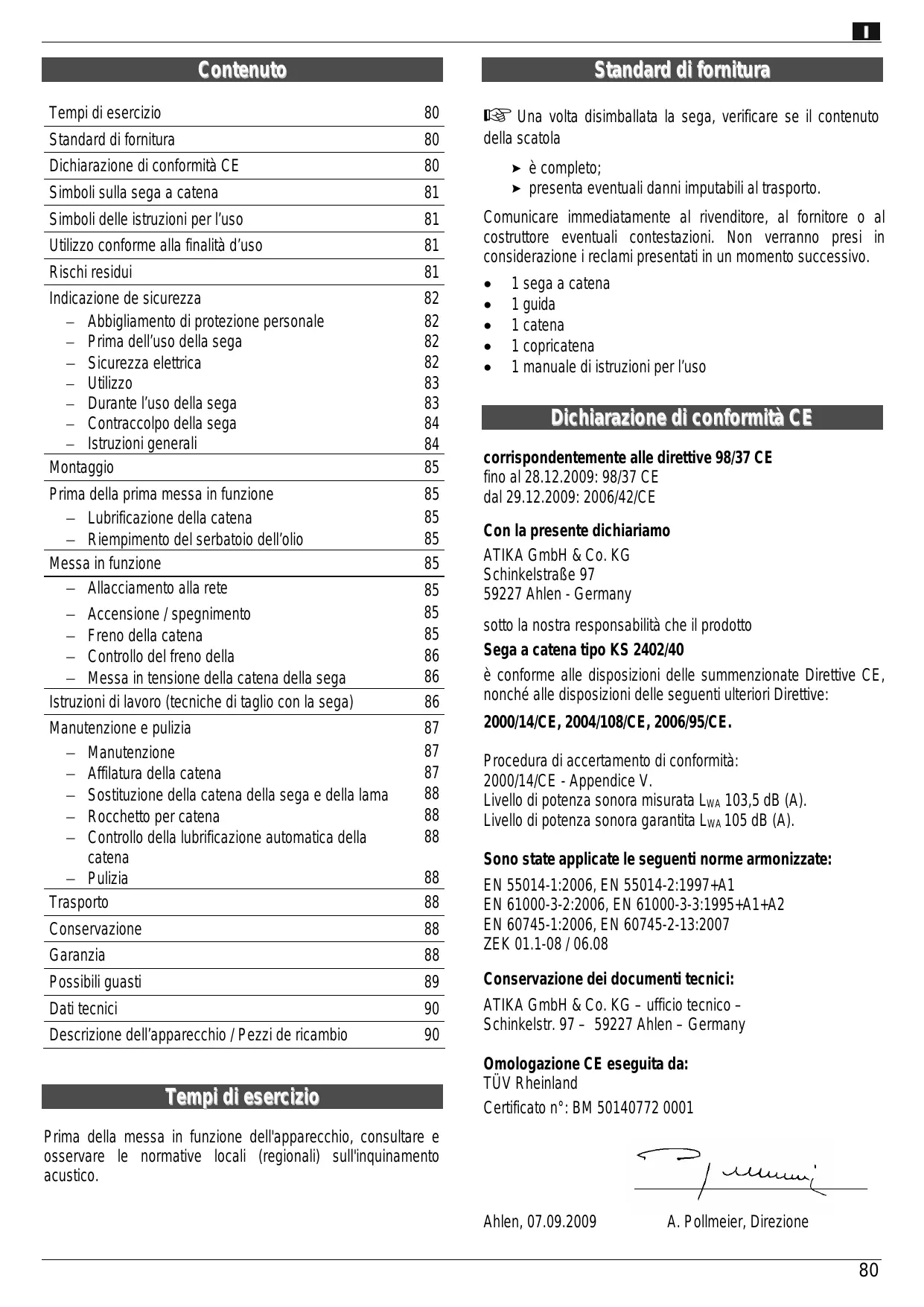

Tempi di esercizio 80

Standard di fornitura 80

Dichiarazione di conformità CE 80

Simboli sulla sega a catena 81

Simboli delle istruzioni per l'uso 81

Utilizzo conforme alla finalità d'uso 81

Rischi residui 81

Indicazione de sicurezza 82

• Abbigliamento di protezione personale 82
• Prima dell'uso della sega 82
• Sicurezza elettrica 82
• Utilizzo 83
• Durante l'uso della sega 83
• Contraccolpo della sega 84
• Istruzioni generali 84

Montaggio 85

Prima della prima messa in funzione 85

Lubrificazione della catena 85
Riempimento del serbatoio dell'olio 85

Messa in funzione 85

-Allacciamento alla rete 85
- Accensione / spegnimento 85
-Freno della catena 85
- Controllo del freno della 86
- Messa in tensione della catena della sega 86

Istruzioni di lavoro (tecniche di taglio con la sega) 86

Manutenzione e pulizia 87

• Manutenzione 87
• Affilatura della catena 87
• Sostituzione della catena della sega e della lama 88
• Rocchetto per catena 88
• Controllo della lubrificazione automatica della catena 88
  Pulizia 88

Trasporto 88
Conservazione 88
Garanzia 88
Possibili guasti 89
Dati tecnici 90
Descrizione dell'apparecchio / Pezioni di ricambio 90

Tempi di esercizio

Prima della messa in funzione dell'apparecchio, consultare e osservare le normative locali (regionali) sull'inquinamento acustico.

Standard di fornitura

Una volta disimballata la sega, verificare se il contento della scatola

ècomplete;
presente eventuali danni imputabili al trasporto.

Comunicare immediatamente al rivenditore, al fornitore o al costruttore eventuali contestazioni. Non verranno presi in considerazione i reclami presentati in un momento successivo.

1 sega a catena
1 guida
1 catena
1 copricatena
1 manuale di istruzioni per l'uso

Dichiarazione di conformità CE

correspondentemente alle direttive 98/37 CE

fino al 28.12.2009: 98/37 CE

dal 29.12.2009: 2006/42/CE

Con la presente dichiariamo

ATIKA GmbH & Co. KG

Schinkelstraße 97

59227 Ahlen - Germany

sotto la nostra responsabilità che il prodotto

Sega a catena tipo KS 2402/40

è conforme alle disposizioni delle summenzionate Direttive CE, nonché alle disposizioni delle seguenti ulteriori Direttive:

Procedura di accertamento di conformità:

2000/14/CE - Appendice V.

Livello di potenza sonora misurata L_WA 103,5 dB (A).

Livello di potenza sonora garantita L_WA105 dB (A).

Sono state applicate le seguenti norme armonizzate:

EN 55014-1:2006, EN 55014-2:1997+A1

EN 61000-3-2:2006, EN 61000-3-3:1995+A1+A2

EN 60745-1:2006, EN 60745-2-13:2007

ZEK 01.1-08/06.08

Conservazione dei documenti tecnici:

ATIKA GmbH & Co. KG - ufficio technique -

Schinkelstr. 97 – 59227 Ahlen – Germany

Omologazione CE eseguita da:

TUV Rheinland

A. Pollmeier, Direzione

Simboli sulla sega a catena

Prima della messa in funzione, leggere e applicare quanto contento nelle istruzioni per l'uso e nelle norme di sicurezza.

Prima degli interventi di riparazione, manutenzione e pulizia, spagnere il motore e disinserire la spina di alimentazione.

Staccare immediatamente la spina se la linea di collegamento viene danneggiata o tagliata.

Indossare casco, occhiali e cuffie di protezione.

Indossare guanti di protezione.

Non esporre alla pioggia. Proteggere dall'umidita.

Lunghezza di taglio max. 400 mm

Non gettare le apparecchiature elettriche tra i rifiuti domestici. Smaltire nel modo corretto apparecchiature, accessori e imballaggio. Ai sensi della Direttiva europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche le apparecchiature elettriche

inutilizzabili devono essere raccolte separatamente e riciclate nel rispetto dell'ambiente.

Simboli delle istruzioni per l'uso

!	Potenziale pericolò o situazione pericolosa. La mancata osservanza di quello avviso potrebbe causare leioni o danni materiali.
i	Avvisi importanti per un utilizzo conforme. La mancata osservanza di quello avviso potrebbe causare guasti.
	Avvisi per l'utente. Questi avvisi aiutano l'utente a sfruttare al meglio tutte le funzionalità.
	Montaggio, utilizzo e manutenzione. Qui vengono spiegate in modo bianro le operazioni da compiere.
	Avvisi importanti per il rispetto del nome ambientali. La mancata osservanza di uomini avvisi potrebbe causare danni all'ambiente.

Utilizzo conforme alla finalità d'uso

La sega a catena è adatta per
- tagliare tronchi, rami, travi di legno, assi, ecc. e può essere utilizzata per tagli trasversali o longitudinali;
- abbattere alberi.
Non utilizzato la sega a catena per tagliare materiali edili e plastiche.
La sega a catena è adatta esclusivamente per l'uso privato domestico e per il giardinaggio.
- La sega a catena non è adatta per lavori forestali (abbattimento e taglio dei rami in foreste). La sicurezza necessaria dell'opercatore non è garantita in caso di giunizione di cavi.
Perutilizzocomformealla finalitàd'uso si intende anche l'osservanza delle condizioni di funzionamento, manutenzione e riparazione prescritte dal costruttore e il rispetto delle normedi sicurezzacontainute nelleistruzioni perl'uso.
- Ogni utilizzato diverso è da considerarsi come non conforme alla finalità d'uso. Il costruttore declina agli responsabilità per i dati di qualsiasi genere da cui risultanti. Il rischio ricade esclusivamente sull'utente.

Rischi residui

Anche in caso di utilizzo conforme e nonostante

l'osservanza di tutte le norme di sicurezza pertinenti, potrebbero comunique sussistere dei rischi residui dovuti alla costruzione specifica per la finalità d'uso prevista.

I rischi residui possono essere ridotti al minimo attenendosi scrupolosamente a tutte le norme di sicurezza e usinga la sega in modo conforme alla finalità d'uso.

Attenzione e cautela riducono il rischio di lesioni alle persone e danni alle cose.

• Pericolo di contraccolpo in caso di contatto della punta della guida con un oggetto solido.
  Pericolo di lesioni alle dita e alle mani dovuto all'utensile (catena della sega).
  Lesioni a causa della proiezione di parti dei pezzi.
  Scossa elettrica.
  Pericolo dovuto alla corrente, in caso di utilizzo di conduttori di collegamento elettrici non a norma.
• Contatto con parti sotto tensione con componenti elettrici aperti.
  Danni all'udito in caso di lavori di lunga durata alla apposite protezioni.
  Pericolo d'incendio

Nonostante tutte le contromisure adottate, potrebbero comunique veniri s a create dei chiari rischi residui.

Indicazioni di sicurezza

Osservare leindicazioni seguenti per proteggersi se stessie e terze persone nei confronti di possibili lesioni.

(i) Conservare quello indicatori di sicurezza (manuale d'istruzioni per l'uso) sempre insieme alla sega a catena.
La sega può essere utilizzata esclusivamente da persone con sufficiente esperienza.
Cedere o prestare la sega a catena solo a personne che abbiano dimestichezza con la sega ed il suo uso. Consegnare sempreanche il manuale d'istruzioni per l'uso insieme alla sega.
Gli interventi di riparazione sull'apparecchio devono essere eseguiti dal produttore o dalle azienda incaricate da quest's ultimo.

Primo utente

Chi utilizes la sega a catena per la prima volta delve aver seguito un addestramento pratico sull'uso della sega e sull'attrezzatura per la protezione personale eseguito da una persona esperta. I primi operatori devono inizialmente esercitarsi con il taglio di tronchi su un cavalletto per segare o su un telaio.
■ Agire con la massima attenzione. Prestareattenzione a quanto si sta per fare. Lavorare con coscienza. Non utilizzare l'apparecchio se si è stanchi o sotto l'influsso di droghe, alcohol o medicinali. Un momento di disattenzione durante l'uso dell'apparecchio potrebbe infatti causare lesioniserie.
- Prima dell'uso, acquisse familarità con l'apparecchio facendo riferimento alle istruzioni per l'uso.
Non utilizzato l'apparecchio per scopi diversi da quelli prescritti (vedere:'utilizzo conforme alla finalità d'uso).

Mezzi di protezione individuali

Non lavorare mai sanza mezzi di protezione adeguati:

non indossare indumenti ampi o gioielli che potreb-bero incastrarsi nelle parti mobili
- una retina per raccogliere i capelli lunghi
- casco omologato nelle situazioni in cui occorre prendere in considerazione l'eventualità di lesioni al capo (ad es. durante lavori di abbattimento e taglio di rilascio di alberi).
- maschera
- cuffie di protezione
- pantaloni e guanti antitaglio
- stivali antisdrucciolo (scarpe antinfortunistiche) con protezione antitaglio e punctale protettivo

#

Avvisi di sicurezza - prima dell'uso della sega

Prima della messa in funzione e regolarmente durante il taglio, eseguire i seguenti controlli. Prestare attenzione alle relativesezioni nelle istruzioni per l'uso:

La sega è montata completeness e correttamente?
La sega si trovava in uno stato accettabile e sicuro?
Utilizzare sostanto una combinazione guida/catena adatta, come descritto nei "Dati tecnici". Combinazioni sbagliate augmentano il rischio di contraccolpo (kickback)!
Il serbatoio dell'olio (lubrificazione catena) è pieno?
- Controllare periodicamente il livello dell'olio. Rabboccare immediatamente conolio per catene onde evitare che la catena della sega funzioni a secco.
La catena è tesa correttamente?

Osservare i punti nella sezione "Messa in tensione della catena della sega".

La catena è affiliata correttamente?
Solo con una catena affiliata è possibile lavorare in modo ottimale e sicuro.
Il freno della catena è sganciato e funziona corretta-mente?
Osservare i punti nella sezione "Controllo della catena della sega".
Le impugnature sono pulite e asciutte, nonché prive di olio e resina?
Prima di iniziare il lavoro assicurarsi che:

• nell'area di lavoro non sostino altre persone, bambini o animali
• non ci siano ostacoli diaetro l'utilizzatore nelle indietreggia
• vicino ai piedi l'area sua priva di corpi estranei, sterpaglia e rami.
• sa garantita stabilità.

La postazione di lavoro è priva di pericoli di inciampo? Tenere la zona di lavoro in ordine! Il disordine potrebbe causare incidenti. - Pericolo di inciampo!
- Tenere in considerazione gli influssi ambientali:

• Non lavorare mai su neve, ghiaccio o legno appena scortecciato - pericolo di scivolamento
  Non lavorare mai in condizioni d'illuminazione insufficiente (ad es. in caso di nebbia, pioggia, nevischio o all'imbrunire). Potrebbe risultare difficile riconoscere le condizioni dell'area di caduta - pericolo di infortuni.
• Non utilizzato la sega vicino a liquidi o gas inflammabili - Pericolo di incendio!

L'utente è responsable dei sinistri o pericoli che si verificano nei confronti di terme persono o delle relative proprietà.

#

Sicurezza elettrica

Esecuzione dei conduttori di collegamento conformmente a IEC 60 245 (H 07 RN-F) con una sezione dei fili di almeno

• 1,5 ~mm^2 nei cavi aventi una lunghezza sino a 25 ~m
• 2,5 ~mm^2 nei cavi aventi una lunghezza superiore a 25 ~m

I conduttori di collegamento lunghi e sottili producono una caduta di tensione. Il motore non raggiunge più la sua potenza massima e il funzionamento dell'apparecchio viene ridotto.

Le spine e le prese volanti sui conduttori di collegamento devono essere in gomma, PVC morbido o altri materiale termoplastico della stessa consistenza meccanica o rivestite con questo materiale.

La presa a innesto del conduttore di collegamento deve essere protetta da spruzzi d'acqua.

• Durante la posa dei conduttori di collegamento assicurarsi che non siano danneggiati, schiacciati o rotti e che il connettore non sia umido.

Non utilizzato il cavo per scopi per i quali non sia adatto Proteggere il cavo da calore, olio e bordi affiliati. Non utilizzato il cavo per disinserire la spina alla presa.

In caso d'uso di una bobina per cavi, svolgere completeness il cavo.

• Controllare regolarmente i cavi di prolunga e sostiturli quando sono danneggiati.

Nonutilizzareconduttordi collegamento difettosi.

■ All'aperto utilizzare solo cavi di prolunga appositamente omologati e contrassegnati in modo adeguato.

Nonutilizzarecollegamenti elettrici provvisori.

L'utente deve proteggere se stesso dalle scariche elettriche. Evitare il contatto del corpo con parti messe a terra (ad es. tubi, radiatori, fornelli, frigoriferi, ecc.).

■ Non spruzzare acqua sull'apparecchio (fonte di pericolò corrente elettrica).

Non cavallottare mai i dispositivi di protezione né metterli fuori servizio.

■ Collegare l'apparecchio con l'interruttore di sicurezza per correnti di quasto (30 mA).

Il collegamento elettrico o le riparazioni sulle parti elettriche della macchina devono essere seguiti da un elettricista autorizzato o da uno dei nostri centri di assistenza. Attenersi alle disposizioni locali, in particolare in merito alle misure di sicurezza.

Le riparazioni su altri componenti della macchina devono essere eseguite dal costruttore o da uno dei loro centri di assistenza.

Utilizzare solo pezzi di ricambio originali. L'utilizzo di pezzi di ricambio e di accessori diversi potrebbe causare incidenti per l'utente. Il costruttore declina agli responsabilità per i danni da cui risultanti.

Indicazioni di sicurezza - servizio

Non segare mai con una sola mano. Impugnare la sega sempre con entrambé le mani, la sinistra sulla maniglia anteriore (4) e la destra su quella posteriore (17).

• Tenere la sega leggermente a destra del proprio corpo.

Evitare di assumere posizioni anomale. Garantire un supporto sicuro e mantenere in agli momento l'equilibrio.

Nonlorare mai

• con le braccia tese

in punti difficili da raggiungere

al di sopra dell'altezza delle spalle

su scale, ponteggi o alberi.

Attivare il freno della catena durante la ricerca del legno.

Nelle pause di lavoro la sega a catena deve essere protetta (copertura della guida e attivazione del freno della catena) e posizionata in modo che non sia pericolosa per nessuno. Assicurarsi che i non addetti non abbiamo accesso alla sega a catena.

Indicazioni di sicurezza -Durante l'uso della sega

Non lavorare mai da soli. Mantenere costamente il contatto visivo e vocale con altre persona, in modo che possa essere prestato aiuto immediatamente in caso di emergenza.
In caso di potenziale pericol o situazione di emergenza, arrestare immediatamente il motore.
Non lasciare mai la sega funzionante incustodita.
In caso di malessere fisico (ad esempio, mal di testa, vertigini, nausea e casi via) interrompere immediamente il lavoro. Grave pericolodi lesioni!
■ All'accensione, la sega deve essere sostenuta e impugnata in modo sicuro. La catena e la guida devono essere indipendenti l'une dall'altra.
■ Iniziare il taglio solo quando la catena della sega ha raggiunto il numero di giri massimo.
Non sovraccaricare la macchina! Si lavora al meglio e nella massima sicurezza nel Campo di potenza specificato.
■ Eseguire pause durante il taglio, in modo da lasciar raffreddare il motore.
Non appoggiare la sega surriscaldata nell'erba asciutta o su oggetti infiammabili.
Non toccare mai reti metalliche di recinzione o il suolo con la seqa in funzione.
■ Assicurarsi che il legno sia privo di corpi estranei (pietre, chiodi, ecc.).
■ Assicurarsi che il legno non si qiri durante il taglio.
- Tagliare il legno scheggiato prestando attenzione. Sussiste il pericolo di lesioni dovuto ai pezzi di legno incrinati.
Evitare il contraccolpo della sega mediante guida corretta della sega a catena.

Osservare: Indicazioni di sicurezza - Contraccolp della sega

Utilizzare la griffa di arresto (16) per il fissaggio della sega sul legno. Utilizzato la griffa come leva durante il taglio.
Nonutilizzare la segaper sollevare o spostare legname
- Lasciare funzionare la sega generando una leggera pressione di leva tramite la griffa. Non spingere con forza durante il taglio.
- Durante il taglio di rami spessi o di tronchi, spostare la griffa in un punto più basso. Per farlo, sganciare la griffa dal legno e incastrarla di nuovo più in basso. A questo proposito, non rimuovere la sega dal taglio.
Non toccare mai reti metalliche di recinzione o il suolo con la seqa in funzione.
- Prestare attenzione al termine di un taglio. Non appena la sega esce dal legno, la forza del peso cambia. Pericolo di lesionsi a carico di gambe e piedi.
Rimuovere la sega dal taglio solo a catena in funzione.

• Se la catena della sega si blocca nel legno, spegnere immediatamente l'apparecchio. Utilizzare un cuneo per liberare la guida.

Vibrazione

L'esposizione a vibrazioni troppo frequente di persona affette da problemi di circolazione cui causare danni alsystema nervioso o ai vasi sanguigni.

Le vibrazioni possono essere ridotte:

• utilizzato quanti da lavoro resistenti e caldi
• diminuendo il tempo di lavoro (effettuanto varie pause di lunga durata)

Rivolgersi al proprio medico in caso di gonfiore delle dita, malessere o insensibilità della dita.

#

Indicazioni di sicurezza - Contraccolpo della sega

Cosa si intende per contraccolpo della sega?

Il contraccolpo della sega è l'improvviso sobbalzo della sega in funzione in direzione dell'operatore.

Questo si verifies quando

• 11 la punta della guida tocca (accidentalmente) il materiale da tagliare o altri oggetti solidi.
• la catena della sega si blocca sulla punta della guida.

La sega reagisce incontrolatamente e causa spesso gravi lesioni a carico dell'opereatore.

A Eseguire tagli laterali, obliqi e longitudinali con estrema cautela, in quanto durante queste operazioni non viene inserta la griffa di arresto.

Come evitare il contraccolpo della sega?

• Impugnare sempre la sega con forza utilizzando entrambé le mani.
• Per un controllo migliorie segare con il bordo inferiore della guida. Utilizzato a tale scopo la sega nella posizione sempre più orizzontale possibile.
  Non segare mai con la punta della guida.
  Segare con il bordo superiore può causare un contraccolpo della sega se la catena della sega si blocca o se incontrà un oggetto solido nel legno.
• Iniziare il taglio solo a catena in funzione.
• Lavorare solo con una catena tagliente o correttamente affiliata.
  15 Utilizzato la griffa di arresto (31) come leva.
  Non lavorare mai sopra l'altezza delle spalle.
  Non tagliare mai più rami in una volta sola. Durante il taglio di rilascio, assicurarsi di non toccare altri rami.
  Per segare in lungo,utilizzare possibilmente un cavalletto.
  I tagli verticali possono essere eseguiti escludamente da personale addestrato.

#

Indicazioni di sicurezza generali

• Specnere la macchina e disinserire la spina di alimentazione alla presa nei seguenti casi:

• contatto della sega con suolo, pietre, chiodi o altri corpo estranei;
  controllare immediatamente catena e guida.

• interventi di riparazione;
• interventi di manutenzione e pulizia;
• eliminazione di anomale;
• taglio di linee di collegamento;
• controlli dei conduttori di collegamento per accertarsi che non siano aggrovigliati o danneggiati;
  -trasporto;
• messa in tensione della catena;
• sostituzione della catena;
• abbandono della macchina (anche per interruzioni di breve durata).

Curare la sega con grande attenzione:

• conservare gli utensili affiliati e puliti per poter lavorare meglio e con maggiore sicurezza.
• Attenersi alle norme di manutenzione e alle istruzioni per la lubrificazione e ilchio utensile.
• Mantenere le maniglie asciutte e libero da olio, resina e grasso.

Controllare se la macchina presente danneggiamenti:

• Prima di riutilizzare la macchina, è necessario verificare attentamente se le protezioni o le parti leggermente danneggiate funzionano in modo corretto e secondo le disposizioni.
• Controllare se le parti mobili funzionano in modo ottimale perché bloccarsi o se vi sono delle parti danneggiate. Per assicurare un funzionamento ottimale della sega, tutte le parti devono essere montate in modo corretto e soddisfare tutte le condizioni previste.
• Le protezioni e le parti danneggiate devono essere riparate o sostituite a regola d'arte da parte di un'officina specializzata autorizzata, a meno che le istruzioni per l'uso non prevedano qualcosa di diverso.
• Sostituire le etichette di sicurezza danneggiate o illeggibili.

Non lasciare inserta alcuna chiave per utensil!
Prima dell'accensione, controllare sempre che la chiave e gli utensili di regolazione siano stati rimossi.
Conservare i dispositivi inutilizzati in un luogo asciutto e chiuso lontano alla portata dei bambini.
Non eseguire nessun'altra riparazione che non sia contemplata nel capitolo "Manutenzione", ma rivolgersi direttamente al produttore o al centro di assistenza autorizzato.
Le riparazioni su altri componenti della macchina devono essere eseguite dal costruttore o da uno dei lorocentri di assistenza.
Utilizzare sostanto pezzi di ricambio, accessori e accessori speciali originali. L'utilizzo di pezzi di ricambio e di accessori diversi potrebbe causare incidenti per l'utente. Il costruttore declina agli responsabilità per i dati da cui risultanti.

Montaggio

! Collegare la sega alla rete di alimentazione solo dopo l'assemblaggio completo.

Pericolo di lesioni! Indossare quanti di protezione durante l'assemblaggio.

1 Posizione la sega.
Rimuovere la copertura (10) allentando la vite di fissaggio (11).
2 Montare la guida.
Inserire le catene nella fessura di guida intorno alla lama. Verificare il senso di rotazione corretto delle maglie della catena.
3 Durante il montaggio, assicurarsi che le maglie della catena si trovino correttamente nell'apertura di guida e sul rocchetto (13).

É dificoltoso posizionale la sega a catena nel rocchetto?

Girare il tendicatena (21) in senso antiorario, fatto a quando la catena può essere collocata sul rocchetto lavorante.

Ruotare il tendicatena (21) in senso orario sino a quando la sega è fissata saldamente.

Riapplicare la copertura (10).
Tendere la catena come descririto nella sezione "Messa in tensione della catena della sega".

Prima della prima messa in funzione

Lubrificazione della catena

La segaiene fornitaenzaolio per catene.
Mai utilizzato la sega a catena senza lubrificazione della catena. L'uso senza olio per catene comporta un danneggiamento della catena della sega e della guida.

La durata e la capacité di taglio della catena dipende da una lubrificazione ottimale. Durante l'uso, la sega a catena viene lubricata automaticamente con olio.

Riempimento del serbatoio dell'olio

Posizione la sega a catena su una base adeguata.
4 Svitare il tappo di chiusura del serbatoio dell'olio (9).
Riempire il serbatoio dell'olio con olio per catene degradabile (ca. 200 ml). Verificare il livello dell'olio tramite l'apertura di controllo (17). Per facilitare il riempimento, utilizzato un imbuto.
Durante il riempimento, assicurarsi che nel serbatoio dell'olio non si infiltri sporco.
Riavvitare il tappo di chiusura del serbatoio dell'olio.

Non utilizzato mai olio riciclato o olio vecchio. In caso d'impiego di olio non consentito per seghe a catena, la garanzia si estingue.

Messa in funzione

(1) Allacciamento alla rete

• Confrontare la tensione specificata nella targhetta, ad esempio 230 V, con la tensione di rete e collegare correttamente la sega alla presa a massa correspondente.
  ① utilizzare la presa con contatto di terra, tensione di rete 230 Volt con interrottore di sicurezza per correnti di guasto (interrottore a corrente di guasto 30mA ).
  ■ Usare prolonghe consezione sufficiente.

Accensione / spegnimento

Nonutilizzareapparecchiin cui

• l'interruttore non possa essere acceso e spento.
• il freno della catena e del motore non funzionino regolarmente.

Gli interrupttori danneggiati devono essere immediata-mente riparati o sostituiti dal servizio clienti.

All'accensione, la sega deve essere sostenuta e impugnata in modo sicuro. La catena e la guida devono essere independenti l'une dall'altra.

5 Allentare il freno della catena. Spingere la protezione anteriore della mano (3) nella maniglia anteriore (Pos. 1). La sega a catena è funzionante.

Accensione

Premere e trattener il blocco dell'accensione (5). Successivamente, azionare l'interruttore di accensione/ spegnimento (6). Rilasciare il blocco dell'accensione. La spia a LED verde è accesa.
Con la catena della sega bloccata o in caso di sovraccarico la spia a LED rossa si accende.
Ridurre la potenza oppure spagnere subito la sega a catena.

Rimuovere la guida dal taglio.
- Prima del riavvio controllare la sega a catena e la relativa tensione.

Spegnimento

8 Rilasciere l'interruttore di accensione/spegnimento (6).

Freno della catena

Il freno della catena è un meccanismo di protezione che viene attivato alla protezione della mano anteriore o dal rilascio dell'interruttore di accensione/spegnimento in caso di contraccolpo della sega. La catena della sega si arresta immediatamente (< 0,1 s).

Controllo del freno della

Controllare sempre il funzionamento del freno della catena prima di iniziare il lavoro.

• Avviare il motore: videere "Avviamento della sega a catena".
• Impugnare con forza la sega a catena con entrambé le mani e fare girare il motore.
  6 Con il dorso della mano spingere la protezione anteriore della mano (3) (Pos. 2).

La catena delve rinanere subito ferma!

Non utilizzare la sega a catena se il freno della catena non funziona. Rivolgersi al produttore o al servizio di assistenza!

Messa in tensione della catena della sega

• Prima di regolare o controllare la tensione della catena della sega, staccare la spina di rete.
• Indossare guanti di protezione per evitare lesioni.

Verificare la tensione della catena

prima di iniziare il lavoro
downtime i primi tagli
regolarmente agli 10 minuti durante il taglio.

Solo con una catena ben tesa e una lubricazione sufficiente è possible contribuire positivement alla lunga durata dell'apparecchio.

Osservare quanto segue:

una catena nuova deve essere rimessa in tensione più spesso fino a quando si è allungata.
Quando si è riscaldata a temperatura ambiente, la catena si dilata e occorre rimetterla in tensione.

Dopo il termine dei lavori di taglio, rilasciare la catena della sega, in quanto durante il raffreddamento si genererebbero altrimenti tensioni eccessive nella catena.

Se la catena vibra o se esce alla guida, rimetterla immediatamente in tensione.

Mettere in tensione la catena:

9 Allentare la vite di fissaggio (11) di 1-2 giri in senso antiorario.
Girare gradualmente l'anello di serraggio della catena (12) in senso orario fino a raggiungere la tensione della catena corretta. L'effetto a incastro impedisce che la tensione della catena venga rilasciata.

Viene contemporaneamente girata ancche la vite di fissaggio (11) che delve eventualmente essere riallentata durante il processo di serraggio.

La catena è tesa correttamente quando al centro della lama può essere sollevata di ca. 3-4 mm.
Girare l'anello di serraggio della catena (12) in senso antiorario se la catena è troppo tesa.
Stringere di nuovo la vite di fissaggio manually.
Verificare che le maglie della catena si trovino correttamente nell'apertura di guida della lama.

Indicazioni per il taglio del legno in tensione

Se rami, alberi o legname in tensione vengono rilasciati da tale stato mediante il taglio, occorre prestare la massima attenzione. Il materiale tagliato cui reagire in maniera totalmente incontrlata e causare gravi lesioni o il decesso.

Tali interventi devono essere eseguiti esclusivamente da personale addestrato.

$$ \Rightarrow \boxed {1 7} / \Rightarrow \boxed {1 8} / \Rightarrow \boxed {1 9} / \Rightarrow \boxed {2 0} $$

• Duringe l'esecuzione di tutti i lavori, iniziare il taglio di rilascio sempre prima sul dato di spinta ① e quindi troncare ② - la sega potrebbe altrimenti bloccarsi o generare un contraccolpo.

Legno in tensione di trazione sul lato superiore

1 Iniziare il taglio dal basso (un terzo del diametro del tronco) versus l'alto.
Eseguire poi un secondo taglio di separazione del tronco nelle stesso punto, tuttavia partendo dall'alto.

Legno in tensione di trazione sul lato inferiore

1 Iniziare il taglio dall'alto (un terzo del diametro del tronco) versus il basso.
Eseguire poi un secondo taglio di separazione del tronco nelle stesso punto, tuttavia partendo dal basso.

19 Tronchi spessi e tensione elevata

1 Iniziare il taglio dal basso (un terzo del diametro del tronco) versus l'alto.
Eseguire poi un secondo taglio di separazione del tronco a distance dal primo taglio partendo dall'alto.

20 Taglio a gradini
per rami orizzontali e non sbilanciati

Il segmento di ramo cade in modo controllato, alla picchiare.
verso il basso.

1 Eseguire un primo taglio di circa un terzo del diametro del ramo partendo dal basso.
Eseguire il secondo taglio alla stessa altezza del primo o più verso l'interno (scalino negativo).
Rimuovere infine il segmento di ramo rimanente.

Indicazioni per l'abbattimento di alberi

Tali interventi devono essere eseguiti esclusivamente da personale addestrato.

• Attenersi alla lunghezza della guida. Posso sono essere tagliati solo alberi il cui diametro del tronco sia inferiore alla lunghezza della guida.
  21 Assicurare la zona di pericolo prima dell'abbattimento. Assicurarsi che nessuna persona o animale sosti nell'rea di caduta. Sussiste pericolo di morte!
  [21] Accertarsi che l'area di lavoro intorno al tronco sia priva di pericoli di inciampo e verificare di avere una via di fuga priva di ostacoli (F).
  21 Prima di abbattere un albero, stabilire la direzione di caduta (C). Prerendere quindi in considerazione il baricentro della chioma dell'albero, gli alberi adiacenti, la direzione della pendenza, lo stato di salute dell'albero e la direzione del vento. Su quello lato viene praticato l'intaglio di abbattimento.
  Pulire l'area di lavoro sul tronco da rami di disturbo, sterpaglia e ostacoli e garantire un supporto sicuro.
  Pulire accuramente la base del tronco - sabbia, pietre ed altri corpi estranei possono smussare o danneggiare la catena.
• Prendere in considerazione lo stato di salute dell'albero - prestare attenzione in caso di tronchi con danneggiamenti o legno morto (legno secco, marcio o inaridito).

22 Tecnica di abbattimento degli alberi:

Praticare un intaglio nel tronco profondo ca. 1/3 del diametro dell'albero. Cominciare prima con il taglio orizzontale e quando eseguire un secondo taglio dall'alto, osservando un angolo di 45^ .
Emettere un grido d'allarme "Attenzione" o "Albero in caduta" prima di iniziare con il taglio di abbattimento.
Segare quindi sul dato opposto del tronco eseguando un taglio di abbattimento orizzontale. Questo taglio dovrebbe essere eseguito leggermente più in alto (ca. 4 cm) rispetto all'intaglio di abbattimento orizzontale.
Non segare mai il tronco in nessun caso. Deve ramanere ca. 1/10 del diametro del tronco. Se l'albero comincía a cadere prima del tempo, rimuovere immediatamente la sega dal taglio e arretrare o spostarsi di lato.
Inserire un cuneo nel taglio di abbattimento orizzontale per far cadere l'albero.
Quando l'albero comincía a cadere, prestare attenzione alla caduta di rami o frasche.

Manutenzione e pulizia

Prima di agli'intervento di manutenzione e pulizia

• Spegnere l'apparecchio
• Attendere l'arresto della sega
• Disinserire la spina di alimentazione

Gli interventi di manutenzione e pulizia più approfonditi rispetto a quelli descritti nel presente capitolo devono essere effettuali

esclusivamente dal produttore o dalle ditte indicate dal produttore.

I dispositiivi di protezione rimossi per la manutenzione e la pulizia devono essere rimontati e controllati come prescritto.

Utilizzare solo pezzi originali. Pezzi diversi potrebbero causare anni e lesioni imprevedibili.

Manutenzione

Indossare guanti per evitare possibili lesioni.

Per garantire un uso prolongato ed fidabile delle seghe a catena, eseguire regolarmente i seguenti interventi di manutenzione.

Verificare che la sega non presenti danneggiamenti visibili come

• catena allentata, sganciata o danneggiata
• fissaggio allentato
• componenti usurati o danneggiati.

Dopo agli uso controllare quando segue:

• usura, in particolare sulla catena, sulla lama e sul rocchetto;
• copertura o dispositivi di protezione montati corretta-mente e intatti.

Le riparazioni necessarie o gli interventi di manutenzione devono essere eseguita prima dell'uso della sega a catena.

Affilatura della catena

Solo con una catena affilata e pulita è possibile lavorare in modo sicuro e ottimale. Catene danneggiate o affiliate male augmentano il rischio di contraccolpi!

Una catena della sega deve essere affiliata quando

alosto dei trucoli viene espulsa solo polvere di legno.
la sega a catena deve essere passare attevvero il legno durante il taglio.
Per l'utilizzatore inespero: far essere la catena della sega da un technician specializzato/dal servizio clienti.

La catena della sega può essere affiliata direttamente con il nostro affiliatene KSG 220 (codice art.: 302360).

Tipo di catena	Oregon 91 PJ 057X
Distanza del limitatore di profondità T	.025" (.64 mm)
Angolo di affilatura α	30°
Angolo di spoglia superiore β	85°
Lunghezza denti catena a	min. 3 mm

Sostituzione della catena della sega e della guida

La catena e la guida sono esposte a forti sollecitazioni di usura. Sostituire immediatamente la catena e la lama quando il loro funzionamento ottimale non è più garantito.

1 Posizione la sega.
Rimuovere la copertura (10) allentando la vite di fissaggio (11).
3 Girare il tendicapeta (21) in senso antiorario per allentare leggermente la catena.
Rimuovere la guida con la catena
Pulire a fondo l'apertura di guida se viene sostituita solo la catena.
3 During il montaggio, assicurarsi che le maglie della catena si trovino correttamente nell'apertura di guida e sul rocchetto (13).
Ruotare il tendicatena (22) in senso orario sino a quando la sega è fissata.
Riappicare la copertura (10).
Tendere la catena come descripto nella sezione "Messa in tensione della catena della sega".

Rocchetto per catena

La sollecitazione del rocchetto (13) è particolaremente elevata. Controllare regolarmente che i denti del rocchetto non siano usurati o danneggiati.

1 Un rocchetto usurato o danneggiato riduce la durata della catena e dovrebbe essere quindi sostituito immediamente dal servizio di assistenza.

Controllo della lubrificazione automatica della catena

Controllare il funzionamento della lubrificazione automatica della catena, accendendo la sega e tenendola verso in basso con la punta rivolta in direzione di un cartone o di un pezzo di carta.

Non toccare a terra con la catena. Osservare la distanza di sicurezza di 20 cm.

Se durante il controllo si osserva una traccia d'olio in aumento,cisione che la lubrificazione automatica della catena funziona in maniera ottimale.

Se inceve non si osserva alcuna traccia d'olio nonostante il serbatoio dell'olio sua pieno:

16 pulire il canale di alimentazione dell'olio (14) e il foro di serraggio della catena superiore (15).
Seanchequesta operazione non da esito positivo,rivolgersi alservizio di assistenza.

Pulizia

Pulire accuramente la sega dopo agli uso, in modo da preservare il funzionamento ottimale.

Pulire l'alloggiamento con una spazzola morbida o uno straccio bagnato.
Nonutilizzareacqua,solventi elucidanti.
Assicurarsi che lo sfiato per il raffreddamento del motore non sua ostruita (pericolo di surriscaldamento).
In caso di forte accumulo di sporco o di resinificazione, lasciare la catena in un recipiente con un detergente specifico per alcune ore. Successivement, sciacquare la catena con acqua pulita.
Eliminare tutte le incrostazioni dal rocchetto e dal fissaggio della lama con una spazzola.
Pulire il canale di alimentazione dell'olio con uno straccio pulito.

Trasporto

Disinserire la spina di alimentazione prima di agli trasporto.

Trasportare la sega solo con copricatena applicato.

Trasportare l'apparecchio esclusivamente nel bagagliazio di un autoveicolo o in un vano separato. Assicurare la sega contro il ribaltamento,

Conservazione

• Conservare i dispositivi inutilizzati in un luogo asciutto e chiuso lontano alla portata dei bambini.
• Prima di un periodo di conservazione di lunga durata prestare attenzione a quanto segue per prolungare il ciclo di vita della sega e garantire un facile azionamento della stessa:

Effettuare una pulizia di fondo.
Scaricare l'olio dal serbatoio.

Suggerimento:

alcuni oli per catene tendono ad incrostarsi con il tempo. Pertanto, ilsystema di lubrificazione dovrebbe essere lavato con un detergente specifico per seghe a catena prima di uno stoccaggio prolongato. Versare il detergente fino a metà serbatoio (ca. 50ml ). Chiudere il serbatoio. Accendere la sega allazone guida e catena montate fino a quando tutto il detergente è uscito dal foro dell'olio della sega.
Immergere brevamente la catena in un bagno d'olio e quindi avvolgerla in carta oleata.

Garantie

Si prega di fare riferimento alla dichiarazione di garanzia allegata.

Possibili guasti

Prima di rimuovere qualsiasi guasto

• Spegnere l'apparecchio
• Attendere l'arresto della sega
• Disinserire la spina di alimentazione

Dopo la rimozione di qualsiasti guasto, mettere nuovamente in funzione e controllare tutti i dispositivi di protezione.

Guasto	Possible causa	Eliminazione
La sega a catena non si avvia dopo l'accensione	Freno della catenaAssenza di correnteCavo di prolunga danneggiatoSpina, motore o interrutture difettosi	Sganciare il freno della catenaControllare l'alimentazione elettrica, la presa e il fusibileControllare il cavo di prolunga e sostiturlo immediatamente se difettosoFar controllare o far riparare da un elettricista autorizzato il motore o l'interruttore, oppure farli sostuire con pezzi di ricambio originali
La sega funzione a singhiozzo	Contatto esterno difettosoContatto interno difettosoInterruttore di accensione/spegnimento difettoso	Controllare l'alimentazione elettrica, la presa e il fusibileControllare il cavo di prolunga e sostiturlo immediatamente se difettosoRivolgersi al servizio assistenza
La sega strappa, vibra o non taglia	Catena consumataCatena usurataTensione della catenaCatena non montata correttamente (denti rivolti in direzione errata)	Far'affilare o sostuire la catenaSostituite la catenaControllare e regolare la tensione della catenaRimontare la catena
La sega non funzione a piena capacità	Cavo di prolunga troppo lungo o sezione troppo piccolaPresa troppo lontana dal collegamento principale	Utilizzare un cavo di prolunga di sezione sufficienteUtilizzare una presa più vicina all'area di lavoro
La catena della sega si riscalda	Assenza diolio nel serbatoioCanale di alimentazione dell'olio ostruitoTensione della catena eccessivaCatena consumata	Rabboccare l'olioPulire il canale di alimentazione dell'olioRegolare la tensione della catenaFar affilare o sostuire la catena
Nessuna lubrificazione della catena	Assenza diolio nel serbatoioCanale di alimentazione dell'olio ostruito	Rabboccare l'olioPulire il canale di alimentazione dell'olio

Dati tecnici

Tipo	KS 2402/40
Potenza motore P1	2400 W
Tensione di rete / Freqenza di rete	230 V~ / 50 Hz
Numero di giri a vuoto n0	8463 min-1
Rocchetto (Numero denti/passo)	7 x 3/8" (.9525)
Lunghezza di taglio max	400 mm
Velocità della catena	14 m/s
Capacità max. del serbatoio dell'olio	200 ml
Classe di protezione	II /回
Livello di pressione sonora LPA*	86,8 dB (A)
livello di potenza sonora misurata LWA*	103,5 dB (A)
livello di potenza sonora garantita LWA*	105 dB (A)
Tolleranza KPA / KWA	3,0 dB (A)
Vibrazione mano-braccio	ahd= < 4,89 m/s2
Tolleranza K	1,5 m/s2
Peso	ca. 5,7 kg
Tipo di sega a catena	91 PJ
Passo / spessore maglia di trasmissione	3/8" / .050" (1,3 mm)

* (misurazione secondo la direttiva 2000/14/CE)

Descrizione dell'apparecchio / Pezzi de ricambio

Pos.	N.ordinazione	Denominazione
1	364626	Guida
2	362926	Catena - 91PJ057X
3	364627	Dispositivo di sgancio del freno della catena
4	364628	Maniglia anteriore
5		Blocco dell'accensione
6		Interruttore di accensione/spegnimento
7		Sfiato del motore
8		Linea dell'apparecchio con spina
9	364621	Tattoo di chiusura del serbatoio dell'olio
10	364623	Copertura
11		Vite di fissaggio

Pos.	N.ordinazione	Denominazione
12		Anello di serraggio della catena
13	362923	Rocchetto per catena
14		Canale di alimentazione dell'olio
15		Foro di serraggio della catena superiore
16	364625	Griffa di arresto
17		Maniglia posteriore
18	362921	Copricatena
19	364633	Etichette di sicurezza
20		Set di spazzole di carbone (senza imagine)
22		Tendicatena (senza imagine)
	400144	Olio per catene 1 l

Inhoud

Bedrijftstijden 91

Leverhoeveelheid 91
