NÁVOD NA OBSLUHU RC-ICMD15 Royal Catering

Používatel'ská príručka

ICE CREAM MAKER AND DISPENSER WITH COMPRESSOR

Táto používatel'ská príručka bola preložená pomocou strojového prekladu. Vynaložili sme primeranú snahu o poskytnutie presného prekladu, avšak žiadny automatický preklad nie je dokonalý a nemá nahradiť ľudských prekladatel'ov. Oficiálna používatel'ská príručka je v anglickom jazyku. Akékol'vek nezrovnalosti alebo rozdiely, ku ktorým došlo v procese prekladu, nie sú záväzné a nemajú žiadny právny účinok na účely dodržiavania alebo presadzovania predpisov. Ak máte akékol'vek otázky týkajúce sa presnosti informácií obsiahnutých v používatel'skej príručke, pozrite si jej anglickú verziu, ktorá predstavuje oficiálnu verziu.

Technické údaje

Parameter popis	Parameter hodnotu
Názov produktu	ZMRZLINOVAR A DÁVKOVAČ S KOMPRESOROM 1,5L
Model	RC-ICMD15
Menovité napätie [V~] / Frekvencia [Hz]	230/50
Menovitý výkon [W]	250
Trieda ochrany	I
Stupeň ochrany IP	IPX0
Rozmery [mm]	280 x 385 x 320
Hmotnosť [kg]	16,7
Typ/množstvo chladiva [g]	R600a / 22
Kapacita [L]	1,5
Typ izolačného plynu	cyklopentán

1. Všeobecný popis

Používatel'ská príručka je vytvorená s ciel'om zaistiť bezpečné a bezproblémové používanie zariadenia. Produkt je navrhnutý a vyrobený v súlade s prísnymi technickými smernicami s použitím najmodernejších technológií a komponentov. Okrem toho sa vyrába v súlade s najprísnejšími kvalitatívnymi normami.

NEPOUŽÍVAJTE ZARIADENIE, POKIAL' STE SI DÔKLADNE NEPREČÍTALI TÚTO POUŽÍVATEL'SKÚ PRÍRUČKU A NEPOROZUMELI JEJ.

Aby ste predížili životnosť výrobku a zaistili jeho bezproblémovú prevádzku, používajte ho v súlade s touto používatelškou príručkou a pravidelne vykonávajte údržbu. Technické údaje a špecifikácie uvedené v tejto používatelšskej príručke sú aktuálne. Výrobca si vyhradzuje právo na zmeny súvisiace s vylepšením kvality. Zariadenie je navrhnuté tak, aby sa riziká emisií hluku znížili na minimum, pričom sa zohl’adňuje technologický pokrok a možnosti zníženia hluku.

Legenda

Výrobok spíňa príslušné bezpečnostné normy.

Výrobok sa musí recyklovať.

VAROVANIE! alebo POZOR! alebo UPOZORNENIE! Platí pre danú situáciu.

POZOR! Nebezpečenstvo požiaru – horľavé materiály!

Používajte iba v interiéri.

UPOZORNENIE! Nákresy v tejto príručke slúžia len na ilustráciu a niektoré detaily sa môžu líšit' od skutočného výrobku.

2. Bezpečnosť pri používaní

POZOR! Prečítajte si všetky bezpečnostné upozornenia a všetky pokyny.

Nedodržanie upozornení a pokynov môže mať za následok úraz elektrickým prúdom, požiar a/alebo vážne zranenie alebo dokonca smrt.

Pojmy „zariadenie“ alebo „výrobok“ sa používajú v upozorneniach a pokynoch na označenie ZMRZLINOVÝ VÝROBOK A DÁVKOVAČ S KOMPRESOROM 1,5 l.

a) Zástrčka musí pasovat' do zásuvky. Zástrčku nijako neupravujte. Používanie originálnych zástrčiek a kompatibilných zásuviek znižuje riziko úrazu elektrickým prúdom.
b) Nedotýkajte sa uzemnených prvkov, ako sú potrubia, ohrievače, kotly a chladničky. Ak je uzemnené zariadenie vystavené dažd'u, prichádza do priameho kontaktu s mokrým povrchom alebo sa používa vo vlhkom prostredí, hrozí zvýšené riziko úrazu elektrickým prúdom. Vniknutie vody do zariadenia zvyšuje riziko jeho poškodenia a úrazu elektrickým prúdom.
c) Nedotýkajte sa zariadenia mokrými alebo vlhkými rukami.
d) Kábel používajte len na určené účely. Nikdy ho nepoužívajte na prenášanie zariadenia ani na vytiahnutie zástrčky zo zásuvky. Kábel uchovávajte mimo dosahu zdrojov tepla, oleja, ostrých hrán alebo pohyblivých častí. Poškodené alebo zamotané káble zvyšujú riziko úrazu elektrickým prúdom.
e) Ak sa nedá zabrániť používaniu zariadenia vo vlhkom prostredí, je potrebné použit’ prúdový chránič (RCD). Použitie prúdového chrániča znižuje riziko úrazu elektrickým prúdom.
f) Ak je napájací kábel poškodený alebo vykazuje zjavné známky opotrebovania, zariadenie nepoužívajte. Poškodený napájací kábel by mal vymenit' kvalifikovaný elektrikár alebo servisné stredisko výrobcu.
g) Aby ste predišli úrazu elektrickým prúdom, neponárajte kábel, zástrčku ani zariadenie do vody alebo iných kvapalín. Zariadenie nepoužívajte na mokrých povrchoch.
h) POZOR! OHROZENIE ŽIVOTA! Pri čistení zariadenie nikdy neponárajte do vody ani iných tekutín.

a) Postarajte sa o to, aby bolo pracovisko čisté a dobre osvetlené. Neporiadok alebo zlé osvetlenie môže viest' k nehodám. Pri práci so zariadením sa snažte mysliet' dopredu, sledovat', čo sa deje, a používat' zdravý rozum.
b) Ak si nie ste istí, či výrobok funguje správne, alebo ak zistíte poškodenie, obrát'te sa na servisné stredisko výrobcu.
c) Opravy výrobku môže vykonávat' len servisné stredisko výrobcu. Nepokúšajte sa zariadenie opravit' sami!

d) V prípade požiaru použite na uhasenie práškový hasiaci prístroj alebo hasiaci prístroj s oxidom uhličitým (CO2)(určený na hasenie elektrických zariadení pod napätím).
e) Túto používatel'skú príručku si ponechajte k dispozícii pre budúce použitie. Ak toto zariadenie odovzdáte tretej strane, je potrebné spolu s ním odovzdať aj príručku.
f) Obalové prvky a malé montážne diely uchovávajte na mieste, ku ktorému nemajú prístup deti.

a) Zariadenie nepoužívajte, ked' ste unavení, chorí alebo pod vplyvom alkoholu, omamných látok alebo liekov, ktoré môžu výrazne zhoršit schopnosť ovládat ho.
b) Zariadenie nie je určené na to, aby s ním manipulovali osoby (vrátane detí) s obmedzenými mentálnymi a zmyslovými funkciami alebo osoby bez príslušných skúseností a/alebo znalostí, pokiaľ nie sú pod dohlľadom osoby zodpovednej za ich bezpečnosť alebo pokiaľ nedostali pokyny, ako zariadenie obsluhovať.
c) S prístrojom môžu narábať len fyzicky zdatné osoby, ktoré sú schopné s ním manipulovať, sú riadne vyškolené, sú oboznámené s návodom a vyškolené v rámci bezpečnosti a ochrany zdravia pri práci.
d) Aby ste zabránili náhodnému zapnutiu zariadenia, pred pripojením k zdroju napájania sa uistite, že vypínač je v polohe OFF.
e) Zariadenie nie je hračka. Deti musia byť pod dohl'adom, aby sa so zariadením nehrali.
f) Počas používania nevkladajte do zariadenia ruky ani iné predmety!

2.4. Bezpečné používanie zariadenia

a) Zariadenie nepreťažujte. Používajte nástroje, ktoré sú vhodné pre príslušnú úlohu. Správne zvolené zariadenie bude vykonávať úlohu, na ktorú bolo navrhnuté, lepšie a bezpečnejšie.
b) Zariadenie nepoužívajte, ak vypínač nefunguje správne (nezapína a nevypína zariadenie). Zariadenia, ktoré sa nedajú zapnút a vypnút pomocou vypínača ON/OFF, sú nebezpečné, nemali by sa používať a musia sa opravit.
c) Pred začatím nastavovania, čistenia a údržby odpojte zariadenie od elektrickej siete. Takéto preventívne opatrenie znižuje riziko náhodnej aktivácie.

d) Opravu alebo údržbu zariadenia by mali vykonávať kvalifikované osoby a používať pri nej iba originálne náhradné diely. Tým sa zaistí bezpečné používanie.
e) Aby sa zabezpečila funkčná integrita zariadenia, neodstraňujte ochranné kryty namontované z výroby a neuvolňujte žiadne skrutky.
f) Pri preprave a manipulácii so zariadením medzi skladom a miestom určenia dodržiavajte zásady bezpečnosti a ochrany zdravia pri práci pre manuálnu prepravu, ktoré platia v krajine, kde sa zariadenie bude používať.
g) Vyhnite sa situáciám, keď zariadenie prestane počas používania fungovať v dôsledku nadmerného zaťaženia. Môže to viest k prehriatiu prvkov pohonu a poškodeniu zariadenia.
h) Nedotýkajte sa kíbových častí alebo príslušenstva, pokiaľ zariadenie nebolo odpojené od zdroja napájania.
i) Počas práce zariadením nehýbte, neupravujte ho ani neotáčajte.
j) Z ariadenie pravidelne čistite, aby ste zabránili usadzovaniu odolných nečistôt.
k) Zariadenie nie je hračka. Čistenie a údržbu nesmú vykonávať deti bez dozoru dospelej osoby.
I) Je zakázané zasahovať do zariadenia s cieľom zmeniť jeho parametre alebo konštrukciu.
m) Zariadenie uchovávajte mimo dosahu zdrojov ohňa a tepla.
n) Nezakrývajte vetracie otvory!
o) Pred prvým použitím a po preprave otvorte kryt a pred spustením zariadenia počkajte aspoň 2 hodiny.
p) So zariadením sa odporúča používať pramenitú vodu.
q) Zariadenie neumiestňujte hore nohami ani ho nenakláňajte pod uhlom väčším ako 45°.
r) Okolo zariadenia ponechajte volný priestor (minimálne 8 cm na každej strane).
s) Aby ste predišli poškodeniu kompresora, nestláčajte tlačidlo napájania častejšie ako každých 5 minút.
t) Na urýchlenie procesu chladenia nepoužívajte mechanické zariadenia!
u) Nepoškodzujte chladiaci okruh.
v) Vo vnútri zariadenia nie je dovolené používať žiadne iné elektrické zariadenia ako tie, ktoré dodáva výrobca.
w) Vo vnútri zariadenia sa nesmú skladovať výbušné materiály, ako sú aerosóly obsahujúce horľavé materiály.

APOZOR! Napriek bezpečnej konštrukcii zariadenia a jeho ochranným prvkom, ako aj použitiu d'alších prvkov chrániacich obsluhujúcu osobu existuje pri používaní zariadenia mierne riziko nehody alebo poranenia. Pri používaní zariadenia budte ostražití a používajte zdravý rozum.

3. Pokyny na používanie

Výrobok je určený na prípravu zmrzliny (a studených nápojov).

Výrobok je určený len na domáce použitie!

Používatel' je zodpovedný za akékol'vek škody spôsobené neúmyselným používaním zariadenia.

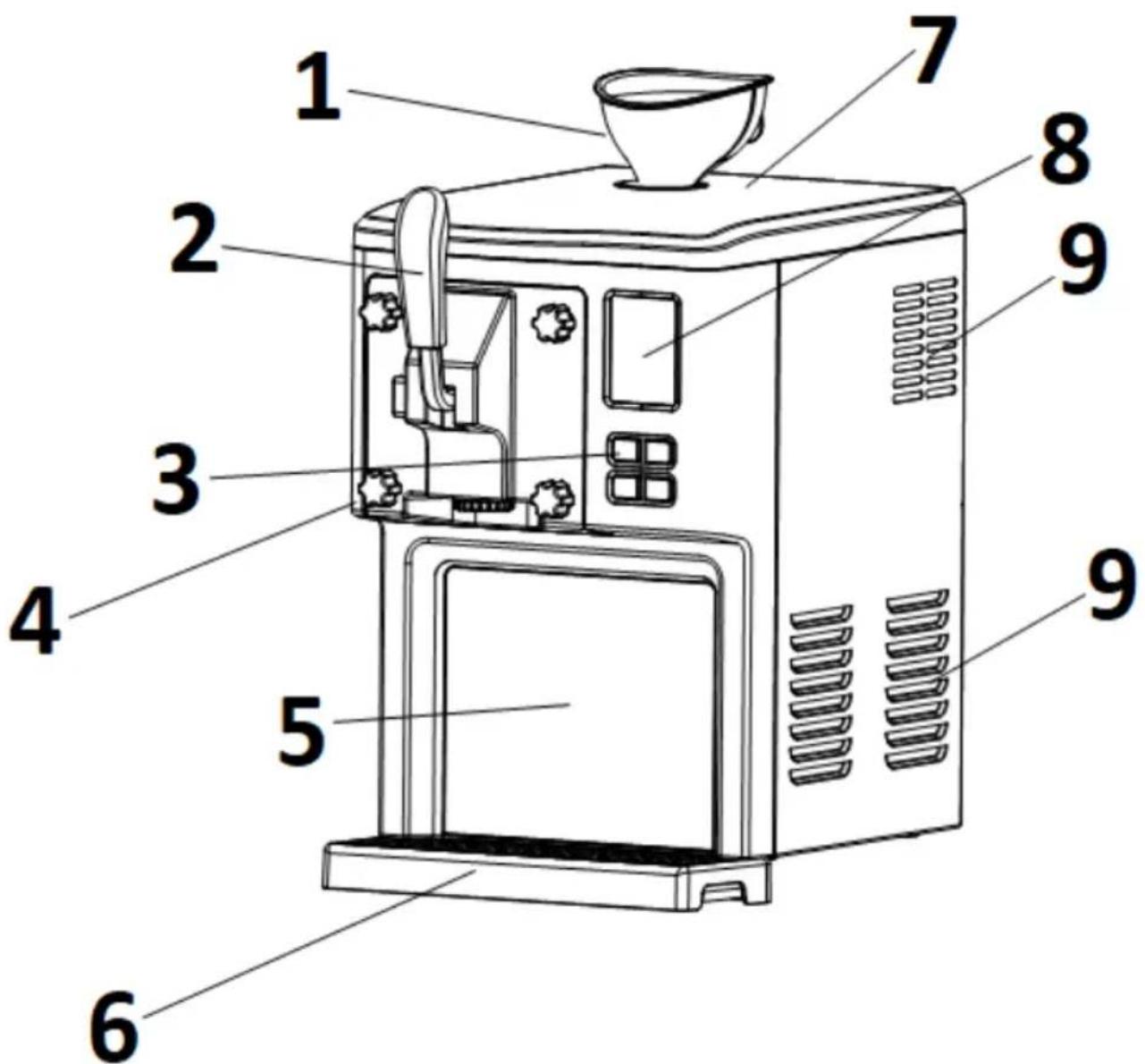

3.1. Popis zariadenia

3.2. Príprava na použitie

UMIESTNENIE SPOTREBIČA

Teplota prostredia nesmie byť vyššia ako 40 °C a relatívna vlhkost' by mala byť nižšia ako 85 %. Zabezpečte dobré vetranie miestnosti, v ktorej sa zariadenie používa. Medzi každou stranou zariadenia a stenou alebo inými predmetmi by mala byť vzdialenosť aspoň 8 cm. Udržujte výrobok mimo horúcich povrchov. Zariadenie by sa malo vždy používať na rovnom, stabilnom, čistom, ohňovzdornom a suchom povrchu a malo by byť mimo dosahu detí a osôb s obmedzenými mentálnymi a zmyslovými funkciami. Zariadenie umiestnite tak, aby ste mali vždy prístup k zástrčke. Napájací kábel pripojený k zariadeniu musí byť riadne uzemnený a musí zodpovedať technickým údajom na štítku výrobku.

Pred prvým použitím všetky prvky rozoberte a umyte, tj chladiaci bubon, odmerku, špirály miešadla, tesnenie krúžku podávača, veko podávača alebo lievik.

MONTÁŽ SPOTREBIČA

a) Namontujte špirálu miešadla, pričom dbajte na to, aby jej výstup lícoval s ozubeným hriadelom.

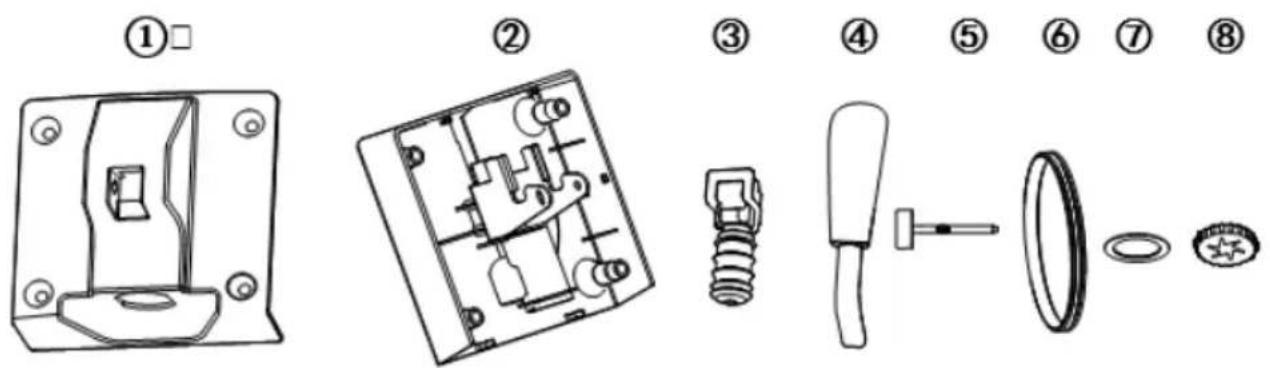

b) Upevnite páku podávača:

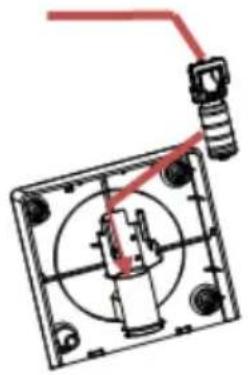

1) Vložte diel č. 3 do časti č. 2 ako na obrázku nižšie č.1 – zásuvkou smerom nahor.
2) Ručne zatlačte časť 3 do časti 2 ako na obrázku 2 nižšie.
3) Upevnite časť 1 až 2 ako na obrázku 3 nižšie.
4) Vložte časť 4 do časti 3, ako je znázornené na obrázku č. 4 nižšie.
5) Vložte časť 5 do 1 ako na obrázku 5 nižšie.
6) Pripojte časť 7 k časti 2 ako na obrázku 6 nižšie.
7) Pripojte časť 8 k 2, potom utiahnite v smere hodinových ručičiek ako na obrázku 7 nižšje.
8) Nasad'te časť 8 na 2 ako na obrázku č. 8 nižšie.

POZOR: demontáž v opačnom poradí.

c) Zapojte zástrčku zariadenia do vhodnej elektrickej zásuvky.

3.3. Používanie zariadenia

3.3.1 Príprava zmrzlinovej hmoty

A. Pomocou lievika vloženého do vstupného otvoru (v hornej časti zariadenia) naplňte stroj primeraným množstvom zmiešaných surovín. Potom vytiahnite lievik a uzavrite vstupný otvor zátkou.

POZOR : dbajte na to, aby celkové množstvo ingrediencií nepresiahlo 60 % kapacity bubna (cca 900 g) z dôvodu, že zmrzlinová hmota pri výrobe zväčšuje svoj objem.

B. Prepnite hlavný vypínač (na zadnej strane zariadenia) do polohy „I“ a na displeji sa zobrazí predvolený čas výroby zmrzliny – „40:00“. Ikona l’adu bude blikat’ a podsvietenie displeja sa po sekunde vypne. C. Stlačením tlačidla MENU na ovládacom paneli vyberte príslušný produkt – predvolený čas výroby: zmrzliny – 40 minút,

smoothies/shake – 30 minút, džúsy – 20 minút. Čas prípravy môžete zvýšit' alebo znížit' stlačením tlačidiel +/-

DÔLEŽITÉ: zariadenie má zabudovaný snímač tvrdosti l'adu. Tento snímač môže zastaviť miešadlo pred uplynutím vopred nastaveného času. Toto nie je chyba prístroja, to znamená, že zmrzlina je hotová.

D. Stlačením tlačidla START/PAUSE spustíte proces zmrzliny/nápoja. Počas nej stlačením toho istého tlačidla pozastavíte proces prípravy a potom ho reštartujete. Stlačením a podržaním tohto tlačidla sa prístroj vráti do pohotovostného režimu, tj proces prípravy sa preruší.

POZOR : pri príprave zmrzlinovej hmoty môžete pridať aj korenie, dbajte však na to, aby bolo čisto tekuté alebo práškové a nie v tvare granúl, ktoré môžu upchat podávač.

3.3.2 Podávanie

Na podávanie pripraveného produktu potiahnite páku podávača smerom nadol a hotové jedlo začne vychádzať z otvoru v spodnej časti podávača.

3.3.3 Funkcia udržiavania teploty

Zariadenie má zabudovanú funkciu udržiavania hotového výrobku pri nízkej teplote (zmrzlina, mliečny kokteil, džús), čím ho chráni pred rozmrazením. Po dokončení výrobného procesu, ak nedôjde k žiadnej d'alšej činnosti, zariadenie automaticky aktivuje režim udržiavania nízkej teploty na d'alšie 3 hodiny.

3.3.4 Základná receptúra

A. Zmrzlina (300 g vody, 200 g sušeného mlieka, 300 g sladkej, tučnej smotany) Suroviny spolu miešame, kým nedosiahneme hladkú hmotu bez hrudiek. Pomocou lievika pridajte pripravenú hmotu do chladiaceho bubna a proces prípravy („zmrzlina“) sa môže začat.

B. Mliečna zmrzlina (360 g mlieka, 100 g rafinovaného trstinového cukru, 300 g sladkej smotany) Suroviny spolu miešame, kým nedosiahneme hladkú hmotu bez hrudiek. Pomocou lievika pridajte pripravenú hmotu do chladiaceho bubna a proces prípravy („zmrzlina“) sa môže začat.

C. Prášková zmrzlina (600 g mlieka, 200 g práškovej zmrzliny) Suroviny spolu miešame, kým nedosiahneme hladkú hmotu bez hrudiek. Pomocou lievika pridajte pripravenú hmotu do chladiaceho bubna a proces prípravy („zmrzlina“) sa môže začatí.

D. Banánový shake (500 g mlieka, 300 g zrelých banánov)

Banány rozmixujeme, pridáme mlieko a dobre premiešame. Pomocou lievika pridajte pripravenú hmotu do chladiaceho bubna a môžete začať s trepaním.

E. mrazená šťava (1 kg čistej ovocnej šťavy)

	Problém	Možná príčina	Riešenie
1	Po dokončení výroby zmrzliny ju nemožno podávať	Zmrzlinová hmota je príliš tvrdá	Počkajte asi minútu a skúste to znova
2	Podávacia páka sa nemontuje hladko	Špirála miešadla nebola nainštalovaná na správnom mieste	Správne nainštalujte špirálu miešadla

a) Pred každým čistením, nastavovaním a výmenou príslušenstva alebo v prípade, že sa zariadenie nepoužíva, odpojte sietovú zástrčku a nechajte zariadenie úplne vychladnút.

- Počkajte, kým sa rotujúce prvky nezastavia.

b) Na umývanie zariadenia používajte len jemné čistiace prostriedky vhodné pre potraviny.

c) Po vyčistení zariadenia je potrebné všetky časti pred d'alším použitím úplne vysušit'.

d) Prístroj skladujte na suchom a chladnom mieste, bez prístupu vlhkosti a priameho slnečného žiarenia.

e) Zariadenie nestriekajte prúdom vody ani ho do nej neponárajte.

f) Nedovol'te, aby sa do zariadenia dostala voda cez otvory v jeho plášti.

g) Vyčistite vetracie otvory pomocou kefy a stlačeného vzduchu.

h) Na čistenie používajte mäkkú a vlhkú handričku.

i) Na čistenie nepoužívajte ostré a/alebo kovové predmety (napr. drôtenú kefu alebo kovovú špachtľu), pretože môžu poškodiť povrchový materiál spotrebiča.

3.4.1 Funkcia čistenia

Zariadenie je potrebné vyčistiť pred a po výrobe zmrzliny atd'. Najprv pomocou lievika nalejte do bubna 1 liter tečúcej vody a súčasne stlačte

tlačidlá MENU a START/PAUZA, čím vstúpite a spustíte funkciu automatického čistenia, ktorá trvá 10 minút. Po cca. 1 minútu čistiaceho procesu, vypustite a pridajte čerstvú vodu – túto operáciu zopakujte ešte 5- krát. Po dokončení demontujte páku podávača (pozri MONTÁŽ SPOTREBIČA ), odkvapkávaciu misku a chladiaci bubon a umyte ich. Všetky komponenty musia byť pred opätovným zložením a použitím úplne suché.

LIKVIDÁCIA POUŽITÝCH ZARIADENÍ

Toto zariadenie nevyhadzujte do komunálneho odpadu. Odovzdajte ho na recyklačnom a zbernom mieste elektrických zariadení. Skontrolujte symbol na výrobku, v návode na obsluhu a na obale. Plasty použité na výrobu zariadenia sa môžu recyklovať v súlade s ich označením. Ak sa rozhodnete zariadenie recyklovať, významne prispievate k ochrane nášho životného prostredia. Informácie o miestnom recyklačnom zariadení získate od miestnych úradov.
