NÁVOD NA OBSLUHU 82PHA Cramer

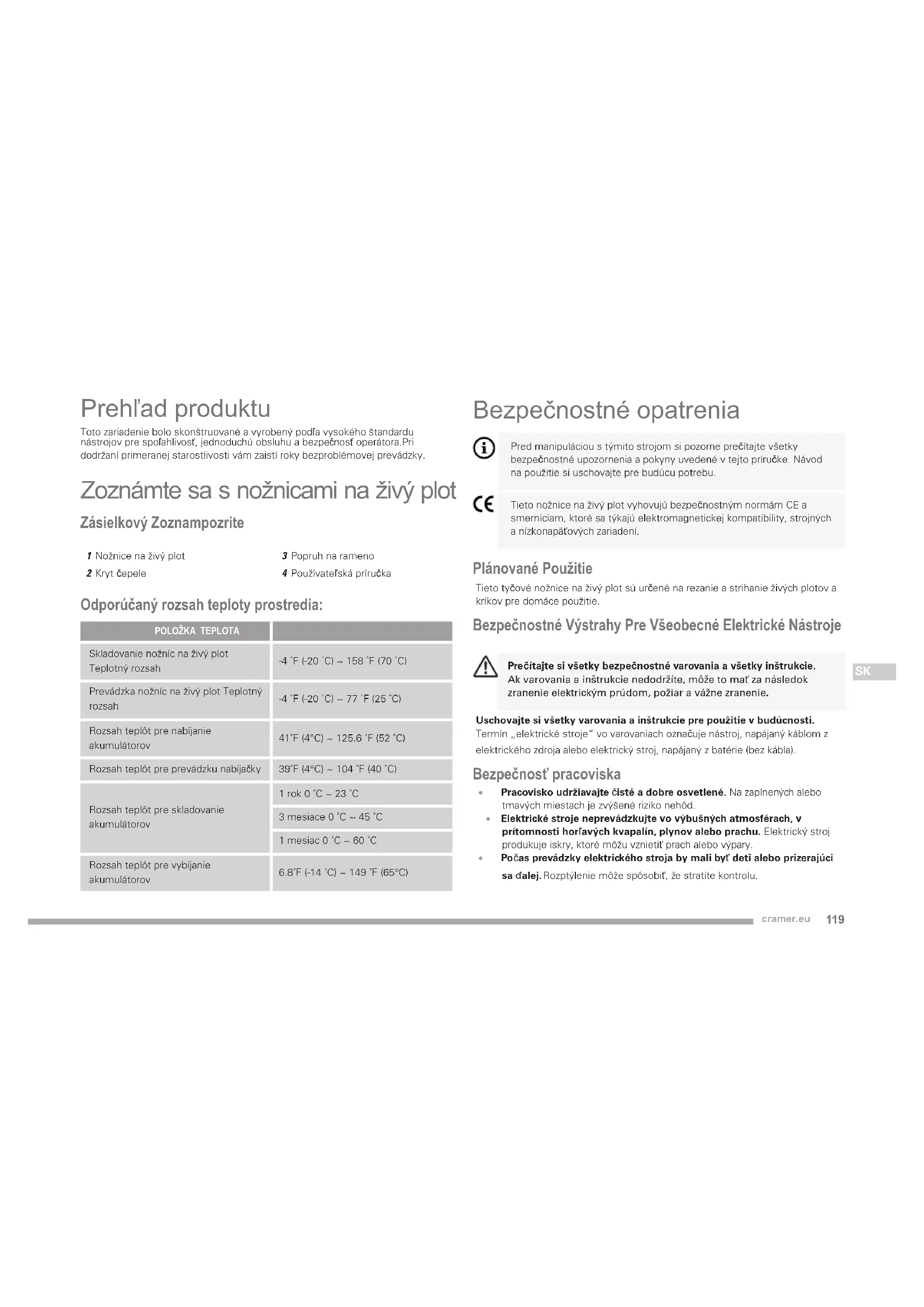

Zaručená hladina akustického výkonu 101 dB(A) 101 dB(A) Ted Qu Haichao Ředitel pro kvalitu Changzhou, 22/07/2017 CS119 cramer.eu 1 Nožnice na živý plot2 Kryt čepele3 Popruh na rameno4 Používateľská príručka Bezpečnostné opatrenia Pred manipuláciou s týmito strojom si pozorne prečítajte všetky bezpečnostné upozornenia a pokyny uvedené v tejto príručke. Návod na použitie si uschovajte pre budúcu potrebu.Tieto nožnice na živý plot vyhovujú bezpečnostným normám CE a smerniciam, ktoré sa týkajú elektromagnetickej kompatibility, strojných a nízkonapäťových zariadení. Plánované Použitie Tieto tyčové nožnice na živý plot sú určené na rezanie a strihanie živých plotov a kríkov pre domáce použitie. Bezpečnostné Výstrahy Pre Všeobecné Elektrické Nástroje Prečítajte si všetky bezpečnostné varovania a všetky inštrukcie. Ak varovania a inštrukcie nedodržíte, môže to mať za následok zranenie elektrickým prúdom, požiar a vážne zranenie.Uschovajte si všetky varovania a inštrukcie pre použitie v budúcnosti.Termín „elektrické stroje“ vo varovaniach označuje nástroj, napájaný káblom z elektrického zdroja alebo elektrický stroj, napájaný z batérie (bez kábla). Bezpečnosť pracoviska

• Pracovisko udržiavajte čisté a dobre osvetlené. Na zaplnených alebo tmavých miestach je zvýšené riziko nehôd. • Elektrické stroje neprevádzkujte vo výbušných atmosférach, v prítomnosti horľavých kvapalín, plynov alebo prachu. Elektrický stroj produkuje iskry, ktoré môžu vznietiť prach alebo výpary.
• Počas prevádzky elektrického stroja by mali byť deti alebo prizerajúci sa ďalej. Rozptýlenie môže spôsobiť, že stratíte kontrolu. Odporúčaný rozsah teploty prostredia: POLOŽKA TEPLOTASkladovanie nožníc na živý plot Teplotný rozsah-4 ˚F (-20 ˚C) ~ 158 ˚F (70 ˚C)Prevádzka nožníc na živý plot Teplotný rozsah-4 ˚F (-20 ˚C) ~ 77 ˚F (25 ˚C)Rozsah teplôt pre nabíjanie akumulátorov41˚F (4°C) ~ 125.6 ˚F (52 ˚C)Rozsah teplôt pre prevádzku nabíjačky39˚F (4°C) ~ 104 ˚F (40 ˚C)Rozsah teplôt pre skladovanie akumulátorov1 rok 0 ˚C ~ 23 ˚C3 mesiace 0 ˚C ~ 45 ˚C1 mesiac 0 ˚C ~ 60 ˚CRozsah teplôt pre vybíjanie akumulátorov6.8˚F (-14 ˚C) ~ 149 ˚F (65°C) Prehľad produktu Toto zariadenie bolo skonštruované a vyrobený podľa vysokého štandardu nástrojov pre spoľahlivosť, jednoduchú obsluhu a bezpečnosť operátora.Pri dodržaní primeranej starostlivosti vám zaistí roky bezproblémovej prevádzky. Zoznámte sa s nožnicami na živý plot Zásielkový Zoznampozrite120 cramer.eu

Elektrická bezpečnosť

• Pripojovacia zástrčka musí zodpovedať zásuvke. Nikdy neupravujte zástrčku akýmkoľvek spôsobom. Nepoužívajte žiadne rozbočovacie zástrčky s uzemneným elektrickým náradím. Neupravené zástrčky a príslušné zásuvky obmedzia nebezpečenstvo úrazu elektrickým prúdom.

• Vyhýbajte sa kontaktu tela s uzemnenými povrchmi, ako sú potrubia, radiátory, rôzne bloky a chladničky. Ak je vaše telo uzemnené, existuje tu zvýšené riziko úrazu elektrickým prúdom.

• Elektrický stroj nevystavujte dažďu ani vlhku. Voda, ktorá sa dostane do elektrického stroja zvyšuje riziko úrazu elektrickým prúdom. Upozorňujeme, že dážď, hmla a iná vlhkosť sa môže líšiť intenzitou a zariadenie sa nesmie používať v extrémnych podmienkach. Batérie uchovávajte mimo slaného prostredia a kontaminovaných kvapalín. Po použití je potrebné batériu a zariadenie vysušiť.

• Nezaťažujte kábel. Nikdy nepoužívajte kábel na nosenie, ťahanie alebo odpájanie náradia. Udržujte kábel v dostatočnej vzdialenosti od zdrojov tepla, oleja, ostrých hrán alebo pohyblivých častí. Poškodené alebo zamotané káble zvyšujú riziko úrazu elektrickým prúdom.

• Ak pracujete s elektrickým náradím vonku, použite predlžovací kábel vhodný na vonkajšie použitie. Použitie kábla vhodného na vonkajšie použitie znižuje riziko úrazu elektrickým prúdom.

• Ak elektrický nástroj prevádzkujete vo vlhkom prostredí, použite zdroj chránený pomocou zariadenia so zvyškovým prúdom (RCD). Použitie zariadenia pre zvyškový prúd znižuje riziko úrazu elektrickým prúdom. Bezpečnosť osôb

• Pri prevádzkovaní elektrického stroja zostaňte obozretní, sledujte, čo robíte a používajte zdravý rozum. Elektrický stroj nepoužívajte, ak ste unavení alebo pod vplyvom drog, alkoholu alebo liekov. Chvíľa nepozornosti počas používania elektrického stroja môže mať za následok vážne zranenie osôb.

• Používajte osobné ochranné pomôcky. Vždy noste ochranu očí. Ochranné pomôcky, ako je prachová maska, protišmykové bezpečnostné topánky, prilba alebo ochrana sluchu, znížia pravdepodobnosť zranenia osôb.

• Prechádzanie nechcenému spusteniu. Zabezpečte, aby bol spínač v vypnutej polohe predtým, ako pripojíte elektrický stroj k zdroju a/ alebo súprave batérie, pri dvíhaní alebo prenášaní stroja. Prenášanie elektrického stroja s prstami na spínači alebo aktivácia elektrických strojov, ktoré majú spínač zapnutý predstavuje riziko nehôd.Use personal protective equipment.

• Pred zapnutím stroja odstráňte všetky nastavovacie kľúče. Kľúč, ktorý necháte pripevnený k otočnej časti elektrického stroja môže mať za následok zranenie osôb.

• Nepreháňajte. Vždy udržujte správny postoj a rovnováhu. Týmto sa umožňuje lepšie ovládanie elektrického stroja v neočakávaných situáciách.

• Vhodne sa oblečte. Nenoste voľné oblečenie alebo šperky. Vlasy, oblečenie a rukavice držte preč od pohyblivých častí. Voľné oblečenie, šperky alebo dlhé vlasy sa môžu v pohyblivých častiach zachytiť.

• Ak sú zariadenia vybavené pripojením na odsávanie prachu a zbernými zariadeniami, zabezpečte, aby boli pripojené a správne použité. Použitie zberača prachu môže znížiť riziká spojené s prachom. Použitie a satarostlivosť o elektrický stroj

• Na elektrický stroj nevyvíjajte silu. Pre svoju aplikáciu použite správny elektrický stroj. Vhodný elektrický stroj pomôže vykonať prácu lepšie a bezpečnejšie a s výkonom, na ktorý je určený.

• Elektrický stroj nepoužívajte, ak spínač nie je možné zapnúť alebo vypnúť. Akýkoľvek elektrický stroj nie je možné ovládať, keď je spínač nebezpečný a musí sa opraviť.

• Odpojte zásuvku z napájacieho zdroja predtým, ako spravíte akékoľvek nastavenia, výmenu príslušenstva alebo elektrický stroj uskladníte. Takéto preventívne bezpečnostné opatrenia znížia riziko náhodného spustenia elektrického stroja.

• Nečinný elektrický stroj uskladnite mimo dosahu detí a nedovoľte osobám, ktoré nie sú oboznámené s elektrickým strojom alebo týmito inštrukciami, aby ho prevádzkovali. Elektrický stroj je nebezpečný v rukách neskúsených osôb.

• Údržba elektrických strojov. Skontrolujte, či pohyblivé diely nie sú zle vyrovnané alebo ohnuté, či nie sú zlomené a či nie sú v takom stave, aby ovplyvnili prevádzku elektrického stroja. Ak sú poškodené, nechajte elektrický stroj pred použitím opraviť. Mnohé nehody sú spôsobené zle udržiavanými elektrickými strojmi.121 cramer.eu

• Rezacie stroje udržiavajte ostré a čisté. Správne udržiavané rezacie stroje s ostrými rezacími hranami lepšie režú a jednoduchšie sa ovládajú.

• Elektrický stroj, príslušenstvo, vrták stroja, atď. používajte v súlade s týmito inštrukciami a spôsobom určeným pre príslušný druh elektrického stroja, berte pritom do úvahy pracovné podmienky a prácu, ktorú budete vykonávať. Použitie elektrického stroja na iné operácie, ako tie, na ktoré je určený môže mať za následok nebezpečnú situáciu. Používanie akumulátorového nástroja a starostlivosg oň

• Na nabíjanie akumulátora používajte len nabíjačku odporúčanú výrobcom. Pri použití nevhodnej nabíjačky, ktorá nie je kompatibilná s vaším modelom akumulátora, môže vzniknúť požiar.

• Elektrické náradie používajte len s predpísaným typom akumulátora. Používanie iných akumulátorov môže spôsobiť zranenie alebo požiar.

• Keď akumulátor nepoužívate, nenechávajte ho v blízkosti kovových predmetov, ako sú kancelárske sponky, mince, kľúče, klince, skrutky alebo iné malé kovové predmety, ktoré by mohli vytvoriť krátke spojenie medzi svorkami akumulátora. Skratovanie svoriek akumulátora môže spôsobiť popáleniny alebo požiar.

• Pri používaní akumulátora v nevhodných podmienkach môže vytiecť elektrolyt; vyvarujte sa kontaktu s elektrolytom. Ak sa vytekajúci elektrolyt dostane do styku s pokožkou, postihnuté miesto opláchnite vodou. Ak sa elektrolyt dostane do očí, vyhľadajte lekársku pomoc. Elektrolyt vytekajúci z akumulátora môže zapríčiniť podráždenie alebo popáleniny. Servis

• Nechajte elektrický stroj opraviť kvali kovanému technikovi s použitím len originálnych náhradných dielov. Týmto sa zabezpečí, že bezpečnosť elektrického stroja sa zachová. Bezpečnostné Varovania Pre Tyčové Nožnice Na Živý Plot

• Všetky časti tela udržiavajte mimo dosahu rezného ostria. Neodstraňujte odstrihnutý materiál ani nedržte strihaný materiál, keď sa ostria pohybujú. Ostria sa po vypnutí postupne zastavia. Pri čistení zaseknutého materiálu musí byť spínač vypnutý. Chvíľa nepozornosti počas práce so strihačom živého plotu môže spôsobiť závažné osobné poranenie.

• Strihač živých plotov prenášajte za rukoväť s vypnutými čepeľami. Počas prenášania a uskladňovania strihača živých plotov stále nasuňte kryt na strihaciu časť. Správne narábanie so strihačom živých plotov zníži možné zranenie osôb čepeľami.

• Káble držte mimo oblasti sekania. Počas práce sa môže kábel skryť do raždia a náhodne sa prestrihnúť ostrím.

• Deti by mali byť pod dohľadom, aby sa zabezpečilo, že sa nebudú so zariadením hrať. Produkt skladujte v interiéri na suchom mieste. Likvidace Odpadné elektrické zariadenia sa nesmú likvidovať spolu s ko- munálnym odpadom.Na miestach, kde existujú príslušné zariadenia, recyklujte. Informácie o recyklovaní získate na miestnom úrade alebo u predajcu. Oddelený zber použitých produktov a obalov umožňuje recykláciu a opätovné použitie materiálov. Opakované použitie recyklovaných materiálov pomáha predchádzať znečisteniu životného prostredia a znižuje dopyt po surovinách. BatteriesLi-ion Na konci životnosti zlikvidujte akumulátory s ohľadom na životné prostredie. Akumulátor obsahuje materiál, ktorý je nebe pečný pre vás i životné prostredie Musí sa vyhadzovať a likvidovať oddelene v zariadení na zber lítiu iónových akumulátoov.122 cramer.eu

Opatrenia zahŕňajúce vašu bezpečnosť. Prečítajte si pozorne návod na použitie a dodržiavajte všetky upozornenia a bezpečnostné pokyny. Používajte ochranný odev a obuv. Používajte ochranu hlavy. Noste protišmykové a pevné rukavice. Vyhodené predmety môžu odskočiť a spôsobiť závažné poranenie osôb alebo poškodenie majetku. NEBEZPEČENSTVO! Nebezpečenstvo úrazu elektrickým prúdom! Udržujte nástroj 15 metrov od elektrických vedení. Udržiavajte okolostojace osoby vo vzdialenosti aspoň 15 m. Nebezpečenstvo – ruky a nohy nikdy nedávajte do blízkosti ostria. Dvojno izolirana konstrukcija. Pred Použitím Na bezpečné používanie tohto produktu je potrebné porozumieť funkciám produktu a informáciám v tomto návode na obsluhu. Pred použitím tohto zariadenia sa oboznámte so všetkými prevádzkovými funkciami a bezpečnostnými pravidlami (pozrite obr 1)

3. Sedempolohová otočná hlava

• Opatrne vyberte výrobok a príslušenstvo z krabice. Ubezpečte sa, že sa v nej nachádzajú všetky položky uvedené na zozname s balením.

• Výrobok pozorne skontrolujte, aby ste sa ubezpečili, že sa počas dodania nevyskytlo žiadne poškodenie.

• Obal nezlikvidujte, kým pozorne neskontrolujete výrobok a nebude uspokojivo v prevádzke. Nasadenie Zariadenia Na Popruh Na Plece (Pozrite obrázok 2-3) 1 Nasaďte karabínu na nosný krúžok na hnacej rúrke. 2 Nasaďte si popruh na rameno. 3 Dĺžku popruhu nastavte tak, aby karabína bola približne na šírku ruky pod vaším pravým bedrom. Nastavenie Uhlu Hlavy Nožníc Na Živý Plot (Pozrite obrázok 4) Hlava nožníc na živý plot sa otáča o 135 ° a je možné ju zaistiť do 7 polôh v tomto rozsahu. 1 Vytiahnite otočné tlačidlo.123 cramer.eu

2 Pri vyťahovaní otočného tlačidla, posuňte hlavu dopredu alebo dozadu. 3 Uvoľnite otočné tlačidlo, keď je hlava nožníc na živý plot v požadovanej polohe. 4 Hlava nožníc na živý plot musí pevne zacvaknúť do polohy. Vloženie A Vybratie Batérie (Pozrite obrázok 5) 1 Ak chcete vložiť batériu, zarovnajte ju s priestorom pre batérie na náradí. Zasuňte batériu do priestoru pre batériu a zatlačte, pokým batéria nezapadne na svoje miesto. 2 Ak chcete vybrať batériu, stlačte uvoľňovacie tlačidlo. Tým sa batéria vysunie z náradia. 3 Vytiahnite batériu z priestoru pre batériu. Používanie Zapnutie A Vypnutie Náradia (Pozrite obrázok 6) Z bezpečnostných dôvodov je toto náradie vybavené systémom dvojitého spínania. Tento systém zabraňuje neúmyselnému spusteniu náradia. Zapnutie 1 Odstrániť kryt čepele. 2 Stlačte hlavný vypínač. 3 Potiahnite istiace tlačidlo dozadu palcom a zároveň stlačte spúšťač. 4 Povoľte istiace tlačidlo. Vypnutie 1 Uvoľnite spúšťač. 2 Stlačte hlavný vypínač pre vypnutie stroja. Reverzná funkcia Ak sa konár zablokuje v lište, stlačte reverzné tlačidlo na ovládacom paneli, lišta sa bude otáčať opačne a konár sa uvoľní. 4-kroková aktivácia rýchlosti Tento stroj má 4-stupňový obmedzovač rýchlosti. Funkcia slúži na optimalizáciu výkonu a chodu za rôznych okolností. Pri vyššej reznej rýchlosti budete spotrebovávať viac energie oproti nižšej reznej rýchlosti, keď šetríte energiu pre dlhší prevádzkový čas. Ak chcete použiť 4-stupňový obmedzovač rýchlosti, potiahnite tlačidlo rýchlosti / bezpečnostnú poistku smerom dopredu pre zmenu obmedzovača rýchlosti. Predĺžte tyč (Pozrite obrázok 7, iba pre 2300286) 1 Prístroj postavte na plochý a rovný povrch. 2 Uvoľnite spojku. 3 Vytiahnite tyč na požadovanú dĺžku. 4 Otočte a utiahnite spojku. Tipy Na Optimálne Používanie (Pozrite obrázok 8-9)

• Začnite orezávať hornú časť živého plotu. Náradie mierne nakloňte (až 15 ° vzhľadom k rovine rezu) tak, aby hroty čepele smerovali mierne smerom k živému plotu. Spôsobí to efektívnejší rez čepelí. Podržte náradie v požadovanom uhle a rovnomerne ním pohybujte v rovine rezu. Obojstranná čepeľ umožňuje rezať v oboch smeroch.

• Za účelom získania veľmi presného orezania natiahnite kúsok povrazu pozdĺž živého plota v požadovanej výške. Povraz použite ako vodidlo a rez vykonávajte tesne nad ním.

• Za účelom získania plochých strán orezávajte nahor v smere rastu. Mladé výhonky smerujú von pri reze smerom dole, čo spôsobuje plytčiny v živom plote.

• Dávajte pozor, aby ste nezasiahli žiadne cudzie predmety. Zvlášť sa vyhýbajte zachyteniu tvrdých predmetov, ako sú kovové drôty a zábradlie, pretože tieto môžu poškodiť čepele.

• Aby ste znížili riziko požiaru, udržujte stroj, hlavne motor, bez zvyškov lístia, vetví alebo prebytočného mazacieho tuku.
• Po každom použití vyčistite stroj čistou handrou, navlhčenou v neutrálnom čistiacom prostriedku.
• Odstráňte akúkoľvek stopu vlhkosti jemnou a suchou handrou. Vlhkosť môže spôsobiť riziko zásahu elektrickým prúdom.
• Nepoužívajte agresívne čistiace prostriedky, ani rozpúšťadlá na čistenie plastových súčastí alebo rukovätí.
• Nepoužívajte prúd vody, aby ste nezamočili motor a elektrické komponenty.

• Aby sa zabránilo prehriatiu a poškodeniu motora nebo akumulátora, vždy sa uistite, že sú mriežky pre nasávanie chladiaceho vzduchu čisté, a že nie sú upchaté nečistotami. Čistenie A Mazanie Strihacieho Zariadenia Po každej pracovnej činnosti je vhodné očistiť a namazať nože kvôli zvýšeniu ich účinnosti a životnosti.
• Uveďte stroj do vodorovnej polohy tak, aby bol dobre opretý o terén.

• Očistite nože suchou handrou; v prípade odolných nečistôt použite kefu.

• Namažte nože pozdĺž ich horného okraja aplikáciou tenkej vrstvy špecifického oleja, podľa možností takého typu, ktorý nespôsobuje znečistenie životného prostredia.
• Zachovajte stav skrutiek a matíc dotiahnutý, aby ste mohli byť stále istí bezpečnou činnosťou stroja.
• Pravidelne kontrolujte riadne upevnenie rukovätí. Uskladnenie Stroja Informácie o teplote skladovania nájdete v tabuľke s okolitou teplotou. Keď sa chystáte stroj uskladniť: 1 Odopnite akumulátor z jeho uloženia a nechajte ho nabiť. 2 Nasaďte ochranný kryt NOŽA. 3 Počkajte na dostatočné ochladenie motora. 4 Vyčistite ho 5 Skontrolujte, či žiadne súčasti nie sú uvoľnené alebo poškodené. V prípade potreby vymeňte poškodené komponenty a dotiahnite povolené skrutky a svorníky alebo sa obráťte na autorizované servisné stredisko.6 Stroj skladujte: – v suchom prostredí; – chránený pred poveternostnými vplyvmi; – na mieste, ktoré nie je prístupné deťom. – Pred uskladnením stroja sa uistite, že ste odložili kľúče alebo náradie použité pri údržbe.125 cramer.eu

Odpravljanje Težav TEŽAVA VERJETEN VZROK REŠITEV Zastavenie motora počas pracovnej činnosti. Akumulátor nie je správne vložený. Uistite sa, že je akumulátor správne umiestnený. Poškodený stroj. Nepoužívajte stroj Vyberte akumulátor a Obráťte sa na Stredisko servisnej služby. Pri stlačenom bezpečno-stnom istiacom tlačidle a spúšťači sa rezné náradie nebude otáčať. Poškodený stroj. Nepoužívajte stroj. Okamžite zastavte stroj, vyberte akumulátor a obráťte sa na Stredisko servisnej služby. Strihacie zariadenie sa príliš zahrieva počas pracovnej činnosti. Mazanie nožov je nedostatočné. Zastavte stroj, vyčkajte na zastavenie strihacieho zariadenia, odopnite akumulátor a namažte nože. Nadmerný hluk a/alebo vibrácie počas pracovnej činnosti. Povolené alebo poškodené súčasti. Zastavte stroj, vyberte akumulátor a: – skontrolujte škody; – skontrolujte, či niektoré časti nie sú uvoľnené a podľa potreby ich dotiahnite; – zabezpečte opravu alebo výmenu poškodených častí za časti s ekvivalentnými parametrami. Zo stroja vychádza počas jeho použitia dym. Poškodený stroj. Nepoužívajte stroj. Okamžite zastavte stroj, vyberte akumulátor a Obráťte sa na Stredisko servisnej služby. Technické Údaje VLASTNOSŤ HODNOTA Model 82PHT 82PHA Napätie 82V 82V Otáčky naprázdno 2800/3200/3600/4000 (±10%) min

Dĺžka strihacej lišty 500 mm 500 mm Šírka záberu 30 mm 30 mm Hladina nameraného akustického tlaku 85 dB (A), k=3.0 85 dB (A), k=3.0 Úroveň zaručeného akustického výkonu 101 dB (A) 101 dB (A) Úroveň vibrácií 4.1 m/s², k=1.5 m/s² 4.1 m/s², k=1.5 m/s² Hmotnosť bez balenia batérie

Jednotka akumulátora 82V220G/ 82V430G/ 82V220/ 82V430 82V220G/ 82V430G/ 82V220/ 82V430 Nabíjačka 82C1G/ 82C2/ 82C6 82C1G/ 82C2/ 82C6126 cramer.eu Prehlásenie O Zhode EC Názov výrobcu: Changzhou Globe Co., Ltd. Adresa: No.65 Xinggang Road Zhonglou Zone Changzhou, Jiangsu 213000 P.R.China Meno a adresa osoby poverenej zostavením technického súboru Meno: Peter Söderström Adresa: Propellergatan 1 211 15 Malmö Sweden Na Základe Vlastnej Zodpovednosti Vyhlasujeme, Že Zariadenie Preklad z pôvodných inštrukcií Typ Akumulátorový tyčový strihač živého plotu Značka Cramer Model 82PHT/82PHA Sériové číslo Pozri údajový štítok výrobku bolo vyrobené v súlade s normami alebo regulačnými dokumentmi: Elektromagnetická kompatibilita EN 55014-1; EN 55014-2 Elektrická bezpečnosť EN 60745-1; EN 60745-2-15; EN ISO 10517; Štandard pre emisiu hluku EN ISO 3744; ISO 11094 A vyhovuje základným požiadavkám nasledujúcich smerníc: Smernica o strojoch 2006/42/CE Smernica o elektromagnetickej kompatibilite 2014/30/EU Smernica pre emisiu hluku 2000/14/EC amended by 2005/88/EC Model 82PHT 82PHA Nameraná úroveň hluku 97.5 dB(A) 97.5 dB(A) Garantovaná úroveň hluku 101 dB(A) 101 dB(A) Ted Qu Haichao Riaditeľ pre kvalitu Changzhou, 22/07/2017 SK127 cramer.eu
