NÁVOD NA OBSLUHU ESM 50 Ritter

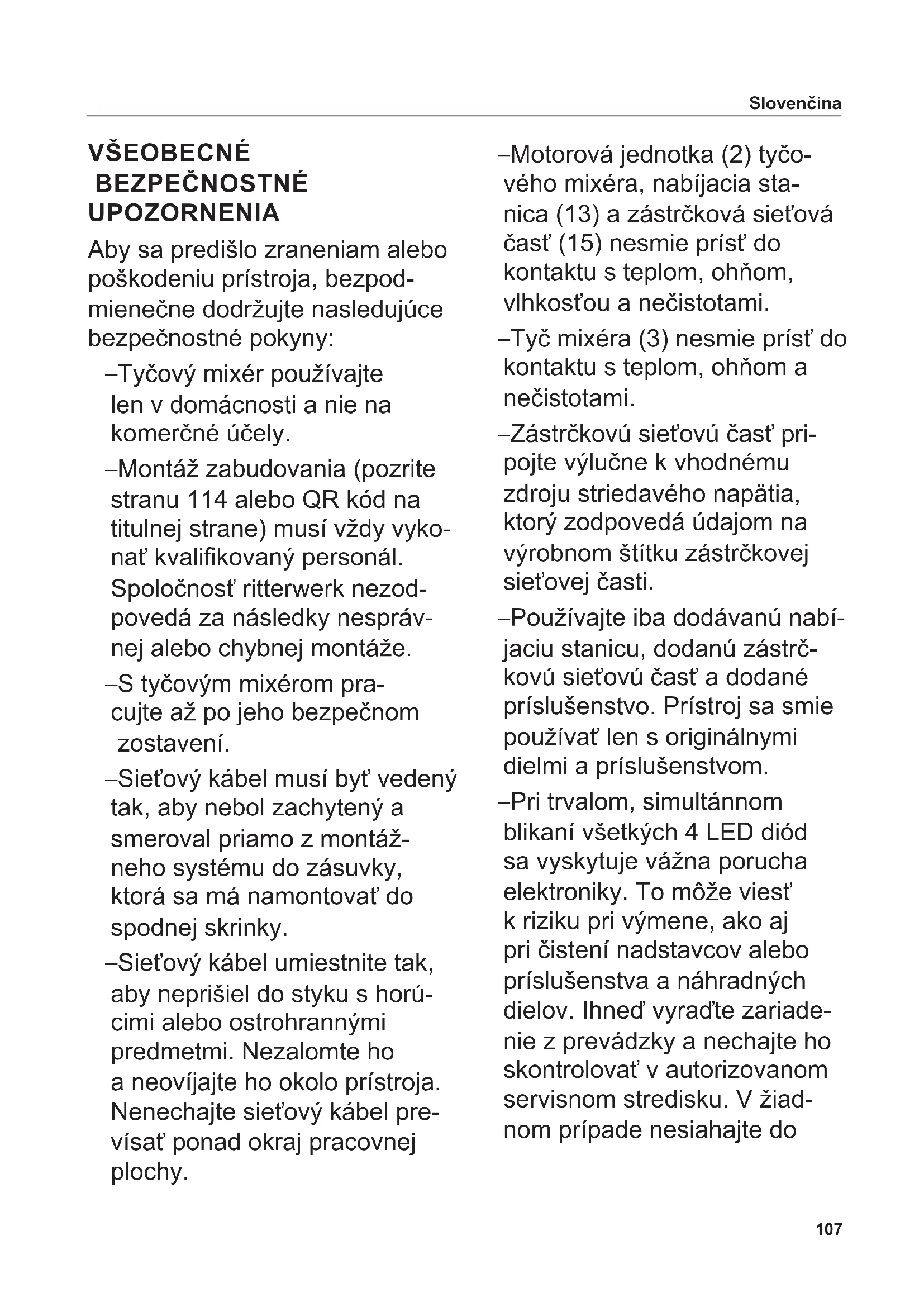

Aby sa predišlo zraneniam alebo poškodeniu prístroja, bezpodmienečne dodržujte nasledujúce bezpečnostné pokyny:

-Montáž zabudovania (pozrite stranu 114 alebo QR kód na titulnej strane) musí vždy vykonat' kvalifikovaný personál. Spoločnost' ritterwerk nezodpovedá za následky nesprávnej alebo chybnej montáže.

–Sietový kábel musí byt' vedený tak, aby nebol zachytený a smeroval priamo z montážneho systému do zásuvky, ktorá sa má namontovať do spodnej skrinky.

–Siet'ový kábel umiestnite tak, aby neprišiel do styku s horúcimi alebo ostrohrannými predmetmi. Nezalomte ho a neovíjajte ho okolo prístroja. Nenechajte siet'ový kábel prevísat' ponad okraj pracovnej plochy.

-Motorová jednotka (2) tyčového mixéra, nabíjacia sta-nica (13) a zástrčková siet'ová časť (15) nesmie príst' do kontaktu s teplom, ohňom, vlhkost'ou a nečistotami.

–Tyč mixéra (3) nesmie príst' do kontaktu s teplom, ohňom a nečistotami.

–Zástrčkovú siet'ovú čast' pri-pojte výlučne k vhodnému zdroju striedavého napätia, ktorý zodpovedá údajom na výrobnom štítku zástrčkovej siet'ovej časti.

–Používajte iba dodávanú nabíjaciu stanicu, dodanú zástrčkovú siet'ovú čast' a dodané príslušenstvo. Prístroj sa smie používať len s originálnymi dielmi a príslušenstvom.

–Pri trvalom, simultánnom blikaní všetkých 4 LED diód sa vyskytuje vážna porucha elektroniky. To môže viest' k riziku pri výmene, ako aj pri čistení nadstavcov alebo príslušenstva a náhradných dielov. Ihned' vyrad'te zariadenie z prevádzky a nechajte ho skontrolovať v autorizovanom servisnom stredisku. V žiadnom prípade nesiahajte do

nadstavca. Nabíjanie baté- rie v tomto prípade už nie je možné.

–Tento prístroj nesmú používať deti. Prístroj a jeho prípojný kábel udržiavajte mimo dosahu detí.

–Tento prístroj môžu používat' aj osoby so zníženými fyzickými, zmyslovými alebo duševnými schopnost'ami alebo s nedostatočnými skúsenost'ami a/alebo vedomost'ami, ked' sú pod dozorom alebo boli poučené ohľadne bezpečného používania tohto prístroja a rozumejú nebezpečenstvám, ktoré z toho vyplývajú.

-Deti sa nesmú hrat's týmto prístrojom.

–Tyčový mixér nesmie byť ponorený do miešanej zmesi nad spoj tyče mixéra a moto-rovej jednotky.

–Počas prevádzky nenechá-vajte prístroj bez dozoru.

-Kompletný tyčový mixér, nabíjaciu stanicu a zástrčkovú siet'ovú časť nikdy neponárajte do vody alebo iných kvapalín. Nevystavujte prístroj dažďu alebo inej vlhkosti. V prípade, ak by prístroj predsa len spa-dol do vody, najprv vytiahnite zástrčkovú siet'ovú časť nabí-jacej stanice zo zásuvky a až potom vyberte prístroj z vody. Pred opätovným uvedením do prevádzky nechajte celý prí-stroj preskúšat’ schválenému servisnému miestu.

–Nepoužívajte prístroj s vlhkými rukami. Nepoužívajte prístroj, ak je vlhký alebo mokrý, alebo ak stojíte na vlhkej podlahe. Nepoužívajte prístroj vonku.

–Tyčový mixér a nabíjacia sta-nica sa nesmú umývať v umý-vačke riadu.

–Pri používaní tyčového mixéra sa nikdy nedotýkajte nástav-cov a nevkladajte do bežia-ceho mixéra žiadne predmety.

Nebezpečenstvo poranenia

–V prípade prevádzkových porúch nabíjacej stanice vždy vytiahnite zástrčkovú sie-t'ovú časť zo zásuvky. Net'a-hajte pritom za kábel, ale za zástrčku.

–Pri poškodeniach častí prístroja okamžite zastavte prevádzku, aby ste predišli ohrozeniam. Pred opätovným uvedením do prevádzky nechajte celý prístroj preskúšat' schválenému servisnému miestu.

-Ak je poškodená zástrčková siet'ová časť alebo siet'ový kábel, musí sa vymenit' za originálnu zástrčkovú siet'ovú časť, ktorá je k dispozícii u výrobcu alebo u jeho národnej zákazníckej služby.

–Tyčový mixér v žiadnom prípade nezapínajte, ked' ho čistíte, odoberáte jeho nástavce, alebo vymieňate jeho príslušenstvo a náhradné diely. Vtedy majte prsty mimo tlačidiel. Nedotýkajte sa čepelí nástavcov, pretože sú veľmi ostré.

-Potraviny môžu pri spracovaní mixérom vystrekovat'. Horúce potraviny preto nechajte pred spracovaním mixérom vychladnút', aby ste predišli popáleninám.

-Posuňte hrniec mimo varnej dosky, ak chcete mixér použit priamo v hrnci.

–Dávajte pozor na to, aby výrez nástavca doliehal kompletne na čap hnacieho hriadel’a. Vol’né nástavce, ktoré nie sú pevne nasadené, sa nesmú používať a musia sa vymenit’.

	LED Popis
Tyčový mixér v nabíjacej stanici	vyp. Akumulátor plne nabitý
	bliká raz zľava doprava Akumulátor sa nabíja, posledná blikajúca LED indikuje stav nabitia
	všetky blikajú synchrónne Chyba ovládania (prístroj je v nabíjacej stanici zapnutý)
Tyčový mixér mimo nabíjacej stanice	1, 2, 3 alebo 4 LED svietia Prístroj sa používa, počet LED zobrazuje aktuálny stav nabitia
	LED 1 pomaly bliká(1 sek. zap./1 sek. vyp.)	Akumulátor je vybitý
	LED 1 bliká v krátkych okamihoch(0,1 sek. zap./1 sek. vyp.)	Akumulátor je chybný(pozrite „VÝMENA AKUMULÁTORA“)
	všetky 4 LED diódy pomaly blikajú(1 sek. zap./1 sek. vyp.)	Ochrana proti pret’aženiu(pozrite „OPIS FUNKCIÍ“)

Vyklopte obrázky na prednej a zadnej obálke návodu.

Pred uvedením prístroja do prevádzky si starostlivo prečítajte návod. Uschovajte si návod na použitie a v prípade odovzdania prístroja inej osobe ho priložte k prístroju.

Alternativne je k dispozícii aktuálny návod na použitie na stránke www.ritterwerk.de.

URČENIE ÚČELU

Tyčový mixér sa používa na mixovanie, sekanie alebo miešanie vhodných bežných domácich potravín.

Tyčový mixér je vhodný pre kontakt s potravinami.

Tyčový mixér používajte len v domácnosti a nie na komerčné účely.

Použitie, ktoré sa vymyká z určeného účelu alebo nesprávna obsluha môžu viest' k t'ažkým zraneniam alebo k poškodeniu tyčového mixéra. Stratíte nárok na celú záruku a nároky vyplývajúce z ručenia.

OPIS FUNKCIÍ

Pomocou akumulátorového tyčového mixéra môžete pevné a tekuté potraviny mixovať, sekať a miešať.

– Univerzálny nôž (9): Štandardná nástavec na sekanie a mixovanie väčšiny potravín
– Rezací nôž (10): Na sekanie mäsa a vláknitého ovocia a zeleniny
– Šl'ahací kotúč (11): Na šl'aha-nie potravín (napr. šl'ahačka)
– Miešací kotúč (12): Na miešanie hustých krémových pokrmov

Tyčový mixér je vybavený 3 rýchlostnými stupňami.

• Prehriatie
  – Zablokovanie noža.
  – Trvalá prevádzka dlhšia ako 4 min.

UVEDENIE DO PREVÁDZKY

• Pred prvým uvedením do prevádzky musí zabudovanie prístroja do vhodnej zásuvky uskutočniť odborník (pozrite „MONTÁŽ a OSADENIE“).
• Skôr ako príde tyčový mixér (1) a príslušenstvo do styku s potravinami, vyčistite ho (pozrite „ČISTENIE“).

L V správnej pozícií je tyčový mixér citel'ne upevnený a LED indikátory (6) blikajú.

- Nechajte tyčový mixér v nabíjacej stanici, pokým nebude akumulátor úplne nabitý (pozrite „NABÍJANIE AKUMULÁTORA“). Akumulátorje pri dodaní nabitý čiastočne.

POUŽITIE

Nasadenie/výmena nástavca

POZOR, nebezpečenstvo poranenia:

– Pred nasadením alebo odobratím nástavcov tyčový mixér (1) vypnite.
– Prsty majte mimo tlačidiel.
– Čepele nástavcov sú veľmi ostré! Nedotýkajte sa čepelí holými rukami.

B Pre nasadenie uchopte želaný nástavec (9 – 12) do utierky a nasadte ho na hnací hriadel' (3b). Dávajte pozor na to, aby čap (3a) pevne sedel vo výreze nástavca (3c).
B Pre odobratie uchopte nástavec do utierky a opatrne ho stiahnite.

- Naplňte potraviny do nádoby na miešanie (14) alebo do nádoby s plochým dnom. S tyčovým mixérom (1) začnite pracovať až vtedy, keď je vložený do nádoby. Informácie:

– Pri používaní nádoby na miešanie: Nádobu na miešanie nenaplňajte úplne. Počas mixovania stúpa hladina naplnenej tekutiny po stenách nahor a mohla by z nádoby uniknút.
– Úzke a vysoké nádoby sú vhodnejšie ako ploché a široké nádoby.
– Pri povrchovo upravených nádobách dbajte na to, aby sa povrchová vrstva nepoškodila.

C Na zapnutie podržte stlačené odblokovacie tlačidlo (7) a krátko stlačte zapínač (8) do 2 sekúnd.

- Počas prevádzky držte stlačené odblokovacie tlačidlo.

Tyčový mixér bude pracovat's najvyššou rýchlost'ou. LED zobrazenie (6) svieti (počet LED vždy podľa aktuálneho stavu nabitia).

Informácia:

Aby bol tyčový mixér chránený pred preťažením, automaticky sa vypne v prípade prehriatia, zablokovania noža alebo po 4 minú-tach nepretržitej prevádzky. Po vypnutí budú všetky LED pomaly blikat'. Tyčový mixér sa potom dá opät' zapnút' a d'alej používat'.

• V prípade potreby môžete zmenit' rýchlost': Krátko stlačte tlačidlo zapnutia.

Rýchlost' sa zníži.

Informácia:

Po najpomalšom rýchlostnom stupni prepne tyčový mixér opät na najrýchlejší rýchlostný stupeň.

- Na vypnutie uvol'nite odblokovacie tlačidlo.

Zobrazenie stavu nabitia

- Krátko stlačte tlačidlo odblokovania(7).

Počet rozsvietených LED zobra- zuje stav nabitia.

ČISTENIE

POZOR, nebezpečenstvo poranenia:

– Prsty majte mimo tlačidiel.
– Čepele nástavcov sú veľmi ostré! Nedotýkajte sa čepelí holými rukami.

Aby sa nemohli zvyšky pokrmov usádzať, tyčový mixér (1) bezprostredne po použití dôkladne vyčistite:

- Ponorte tyč mixéra (3) do nádoby na miešanie (14) alebo do inej nádoby s teplou vodou a čistiacim prostriedkom.

• Tyčový mixér zapnite. Nechajte ho na krátky čas bežat' v roztoku čistiaceho prostriedku.
• Nádobu na miešanie alebo inú nádobu naplňte čistou vodou a nechajte tyčový mixér krátky čas bežat' vo vode.
• Aby ste sa uistili, že sa žiadne zvyšky pokrmov na mixéri neusadili, stiahnite nástavec (pozrite „Nasadenie/výmena nástavca“) a vyčistite ho.
  • V prípade potreby poutierajte motorovú jednotku (2), tyč mixéra a nabíjaciu stanicu (13) vlhkou handrou.

– Nepoužívajte žiadne abrazívne prostriedky, agresívne kvapaliny, špongie s drsným povrchom alebo tvrdé kefy.
– Tyčový mixér nie je vhodný na čistenie v umývačke riadu.
– Nenechajte tyč mixéra (3) dlhší čas stát' v kvapaline, pretože by mohlo dôjst' k zafarbeniu.

Tyčový mixér nezapínajte, ked'je akumulátor prázdny. V opačnom prípade sa akumulátor môže poškodit'.

L V správnej pozícií je tyčový mixér citel'ne upevnený a LED indikátory (6) blikajú. Počet blikajúcich LED zobrazuje stav nabitia.

Akumulátor je úplne nabitý, ked' všetky LED zhasnú.

USCHOVANIE

Prístroj spolu s príslušenstvom skladujte mimo dosahu detí. Ak sa chystáte prístroj dlhšie skladovat' (bez použitia), najskôr úplne nabite akumulátor (pozrite „NABÍJANIE AKUMULÁTORA“).

V opačnom prípade sa akumulátor môže poškodit'.

L Nástavce môžete skladovat' na kolíkoch nabíjacej stanice, ktoré sú na tento účel vytvorené.

VÝMENA AKUMULÁTORA

POZOR, nebezpečenstvo poranenia:

Prsty majte mimo tlačidiel.

Ked' LED 1 krátko blikne, je akumulátor poškodený (pozrite „Prehl'ad LED zobrazenia (6)“) a musí sa vymenit':

- Pútko uložte tak, aby zostalo aj nad'alej prístupné.

G Nasad'te kryt akumulátora.

Dávajte pozor na to, aby sa nos krytu akumulátora nachádzal presne v určenom výreze na tyčovom mixéri.

• Upevnite ho 3 skrutkami.
- Nechajte tyčový mixér v nabíjacej stanici, pokým nebude akumulátor úplne nabitý (pozrite „NABÍJANIE AKUMULÁTORA“). Akumulátorje pri dodaní nabitý čiastočne.

LIKVIDÁCIA

Tento výrobok sa po ukončení svojej životnosti nesmie likvidovat' cez bežný

domový odpad. Musí sa odovzdať v zbernom mieste na recykláciu elektrických a elektronických prístrojov. Poukazuje na to symbol na výrobku, v návode na použitie alebo na obale.

Materiály sú podľa svojho označenia recyklovatelťné.

Recykláciou, opätovným použitím materiálov alebo inými formami zhodnotenia odpadu z prístrojov značne prispievate k ochrane nášho životného prostredia.

Informujte sa na správe obce o príslušnom mieste likvidácie odpadu.

• Vyberte akumulátor (pozrite „VÝMENA AKUMULÁTORA“).
• Tyčový mixér zlikvidujte podľa predpisov.
• Aj úplne vybité akumulátory obsahujú zvyškovú energiu. Aby ste predišli skratu, odizolujte póly, napríklad izolačnou páskou.
• Akumulátor zlikvidujte podľa miestnych a štátnych predpisov a odovzdajte ho na zbernom mieste starých akumulátorov.

NARIADENIE REACH (nariadenie o regulácii, evaluácii a autorizácii chemických látok)

Pozrite www.ritterwerk.de

SERVIS, OPRAVY a NÁHRADNÉ DIELY

Pre servis, opravy a náhradné diely sa spojte s miestnym servis-ným miestom!

Pozrite www.ritterwerk.de

TECHNICKÉ ÚDAJE

Siet'ové napätie/spotreba energie: pozrite typové štítky (4a, 4b a 4c) na príslušných častiach prístroja

VYHLÁSENIE O ZÁRUKE

Pre tento tyčový mixér ritter poskytujeme 2-ročnú záruku od výrobcu, odpočítavanú od dátumu zakúpenia a podľa pravi-diel reklamačných poriadkov EÚ. Vaše zákonné nároky na záruku podľa § 437 a nasl. zákonov BGB (nemeckého občianskeho zákonníka) zostávajú týmto usmernením nedotknuté. Záruka výrobcu sa vzt’ahuje na všetky prístroje predávané v rámci Európskej únie. Podmienky záruky si môžete pozriet na odkaze www.ritterwerk.de/warranty. V prípade záručných náro-kov alebo za účelom využitia zákazníckej služby, treba tyčový mixér v každom prípade odoslat národnej zákazníckej službe.

VYSVETLENIE SYMBOLOV

Symbol Vysvetlenie
	Označenie CE: Produkt zodpovedá platným požiadavkám Európskej Únie.
	Produkt bol uvedený na trh po 13. auguste 2005.Nesmie sa likvidovat' v bežnom komunálnom odpade.Symbol preškrtnutej odpadovej nádoby odkazuje na nevyhnutnosť separovaného zberu.
	Vhodné pre kontakt s potravinami
	Spínacia siet'ová časť
	Bezpečnostný transformátor odolný voči skratu
	Len na použitie v interiéroch
	Prístroj triedy ochrany II
	Prístroj triedy ochrany III
	Polarita jednosmerných prúdových pripojení
IP20	Druh ochrany IP 20; chránené proti prístupu k nebezpečným častiam prstami
Ta=40 °C	Najvyššia meraná teplota prostredia 40 °C

MONTÁŽ a OSADENIE

Dodržiavajte grafické zobrazenia (I až L) na prednej a zadnej časti brožúry.

Đalšie informácie týkajúce sa montáže nájdete aj na adrese www.ritterwerk.de/installation-notes.

Bezpečnostné pokyny

Aby sa predišlo zraneniam alebo poškodeniu prístroja, bezpodmienečne dodržujte nasledujúce bezpečnostné pokyny:

– Montáž musí vždy vykonať kvalifikovaný personál. Spoločnosť ritterwerk nezodpovedá za následky nesprávnej a/alebo chybnej montáže.

– Sieťový kábel musí byť vedený tak, aby nebol zachytený a smeroval priamo z montážneho systému do zásuvky, ktorá sa má namontovat’ do spodnej skrinky.

– Pred montážou vytiahnite zástrčkovú sietovú čast' zo zásuvky.

Montážne podmienky

Nasledujúce údaje predstavujú minimálne rozmery.

– Svetlá šírka zásuvky: min. 145 mm

– Svetlost vysúvania predná hrana pracovnej dosky/vnútorná hrana čela zásuvky: min. 400 mm

– Šírka prístroja: 138 mm

Hrúbka dna zásuvky by mala byt minimálne 10 mm. Zásuvka by mala mat statickú zaťažitelnost najmenej 30 kg.

Výber zásuvky

Informácia: Nadomietková zásuvka (podl'a VDE/DIN 49440, ÖVE, SEV) musí byť k dispozícii vo výške zásuvky alebo za zadnou stenou.

Spojenie medzi zásuvkou a elektrickým prívodom by malo ležat pod zadným nosníkom, príp. horným dnom podľa možnosti dostatočne d’aleko za zadným dolným rohom skrinky.

Zásuvka sa musí dat' úplne pohybovat' aj vtedy, ked' je zástrčková siet'ová časť zapojená.

Používatel' musí mať prístup k zástrčkovej siet'ovej časti, aby mohol v prípade potreby (napr. pri čistení) prístroj odpojit' od elektrickej siete.

- 4 skrutky so zápustnou hlavou (krížová štrbina, PZ 3,5 x 12)

- Montážnu platňu pevne priskrutkujte pomocou priložených skrutiek.

- Nacvaknite nabíjaciu sta-nicu (13) na montážnu platňu.

- Kovovým vrtákom (priemer 12 mm) naví Tajte otvor do zadnej steny zásuvky. Dávajte pozor na to, aby sa dal kábel viest' paralelne s bočnou stenou zásuvky od nabíjacej stanice smerom k otvoru.

• Vložte priechodku (19) do otvoru na zadnej strane zásuvky.

L V správnej pozícií je tyčový mixér citel'ne upevnený a LED indikátory (6) blikajú.
