NÁVOD K OBSLUZE ESM 50 Ritter

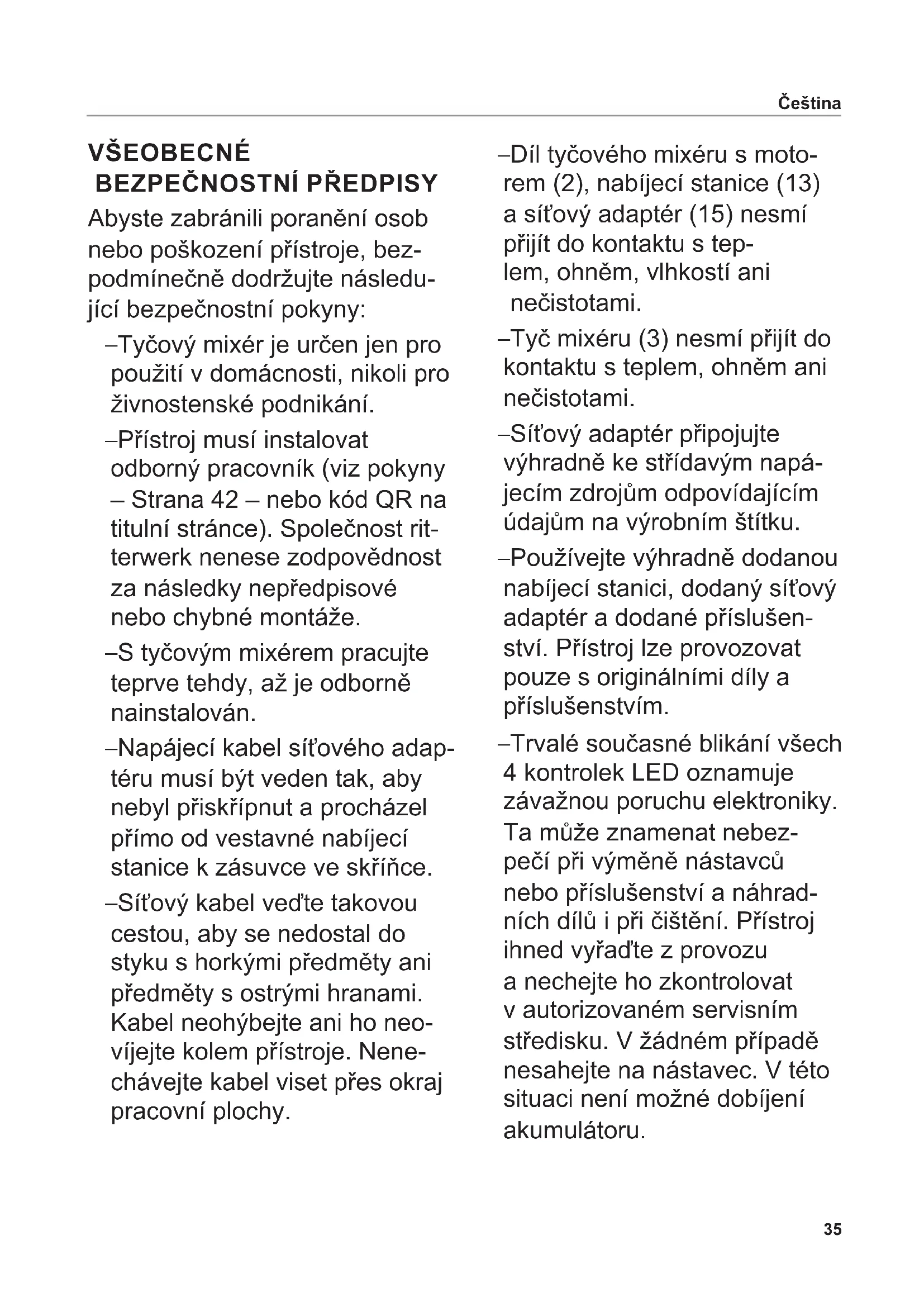

Abyste zabránili poranění osob nebo poškození přístroje, bezpodmínečně dodržujte následující bezpečnostní pokyny:

–Tyčový mixér je určen jen pro použití v domácnosti, nikoli pro živnostenské podnikání.

–Přístroj musí instalovat odborný pracovník (viz pokyny – Strana 42 – nebo kód QR na titulní stránce). Společnost ritterwerk nenese zodpovědnost za následky nepředpisové nebo chybné montáže.

–S tyčovým mixérem pracujte teprve tehdy, až je odborně nainstalován.

-Napájecí kabel síťového adap- téru musí být veden tak, aby nebyl přiskřípnut a procházel přímo od vestavné nabíjecí stanice k zásuvce ve skříňce.

-Sít'ový kabel ved'te takovou cestou, aby se nedostal do styku s horkými předměty ani předměty s ostrými hranami. Kabel neohýbejte ani ho neovíjejte kolem přístroje. Nene-chávejte kabel viset přes okraj pracovní plochy.

-Díl tyčového mixéru s moto- rem (2), nabíjecí stanice (13) a síťový adaptér (15) nesmí přijít do kontaktu s tep- lem, ohněm, vlhkostí ani nečistotami.

–Tyč mixéru (3) nesmí přijít do kontaktu s teplem, ohněm ani nečistotami.

–Sít'ový adaptér připojujte výhradně ke střídavým napájecím zdrojům odpovídajícím údajům na výrobním štítku.

–Používejte výhradně dodanou nabíjecí stanici, dodaný síťový adaptér a dodané příslušenství. Přístroj lze provozovat pouze s originálními díly a příslušenstvím.

-Trvalé současné blikání všech 4 kontrolek LED oznamuje závažnou poruchu elektroniky. Ta může znamenat nebezpečí při výměně nástavců nebo příslušenství a náhradních dílů i při čištění. Přístroj ihned vyřaďte z provozu a nechejte ho zkontrolovat v autorizovaném servisním středisku. V žádném případě nesahejte na nástavec. V této situaci není možné dobíjení akumulátoru.

–Tento přístroj nesmí používat děti. Přístroj i napájecí kabel uchovávejte mimo dosah dětí.

–Tento přístroj mohou používat i osoby s omezenými psychickými, smyslovými nebo duševními schopnostmi či nedostatečnými zkušenostmi nebo znalostmi, pokud jsou pod dohledem nebo byly poučeny o bezpečném používání přístroje a chápou rizika z toho vyplývající.

–Děti si nesmějí s přístrojem hrát.

–Tyčový mixér spouštějte až poté, kdy je vložen do nádoby s plochým dnem.

–Tyčový mixér nesmí být ponořen do mixovaného materiálu více než po spoj tyče a dílu s motorem.

-Během provozu nenechávejte přístroj bez dozoru.

–Celý tyčový mixér, nabíjecí stanici ani síťový adaptér nikdy neponořujte do vody ani jiných tekutin. Přístroj nikdy nevystavujte dešti nebo jinému působení vlhkosti. Pokud by přístroj přece jen spadl do vody, vytáhněte nejprve síťový adaptér nabíjecí stanice ze zásuvky

a teprve potom vytahujte části přístroje z vody. Než celý přístroj opět uvedete do provozu, nechejte ho přezkoušet v autorizovaném servisu.

–Přístroj neberte do vlhkých rukou. Nepoužívejte jej, jestliže je mokrý nebo vlhký, nebo když stojíte na mokré podlaze. Přístroj nepoužívejte venku.

–Tyčový mixér a nabíjecí sta-nici nesmíte mýt v myčce na nádobí.

–Za provozu tyčového mixéru se nikdy nedotýkejte nástavců a do spuštěného tyčového mixéru nevkládejte žádné předměty.

Nebezpečí poranění

–Při poruše nabíjecí stanice vždy vytáhněte síťový adaptér ze zásuvky. Tahejte přitom za vidlici, nikoli za kabel.

-Při poškození některé součástí přístroj ihned vyřadťe z provozu, aby nedošlo k ohrožení osob. Než celý přístroj opět uvedete do provozu, nechejte ho přezkoušet v autorizovaném servisu.

–Pokud je síťový adaptér nebo napájecí kabel poškozen, musíte ho vyměnit za originální, který získáte u výrobce nebo jeho místního zákaznického servisu.

–Při čištění, snímání nebo nasazování nástavců a výměně příslušenství nebo náhradních dílů tyčový mixér nikdy nezapínejte. Nepřibližujte prsty k tlačítkům. Nedotýkejte se nožů nástavců, jsou velmi ostré.

-Potraviny mohou během zpracování vystříknout. Proto nechejte horké potraviny před zpracováním ochladit, aby nedošlo k opaření.

–Při mixování v hrnci přemístěte hrnec mimo vařič.

–Dbejte na to, aby bylo vybrání v nástavci vždy plně nasazeno na čepu hnací hřídele. Volné nástavce, které nedrží pevně, nesmíte používat a musíte je vyměnit.

Nebezpečí výbuchu

–Chraňte akumulátory před teplem a ohněm.

Přehled ukazatele (6)

	Kontrolky LED Popis
Tyčový mixér v nabíjecí stanici	Nesvítí Akumulátor je plně nabitý.
	Blikají po jedné zleva doprava Probíhá nabíjení akumulátoru, poslední blikající kontrolka udává stav nabití.
	Blikají všechny současně Chyba ovládání (přístroj v nabíjecí stanici je zapnut).
Tyčový mixér mimo nabíjecí stanici	Svítí 1, 2, 3 nebo 4 kontrolky Přístroj je používán. Počet kontrolek udává stav nabití.
	Pomalu bliká kontrolka LED 1 (1 s svítí/1 s nesvítí)	Akumulátor je vybitý.
	Krátce bliká kontrolka LED 1 (0,1 s svítí/1 s nesvítí)	Akumulátor je vadný (viz část „VÝMĚNA AKUMULÁTORU“)
	Pomalu blikají všechny 4 kontrolky LED (1 s svítí/1 s nesvítí)	Ochrana před přetížením (viz část „POPIS FUNKCÍ“)

Odklopte přední a zadní obálku s obrázky.

Před uvedením přístroje do provozu si podrobně přečtěte tento návod. Návod k obsluze uschovejte a předejte jej dalšímu uživateli spolu s přístrojem.

Aktuální návod k obsluze máte k dispozici i na webu www.ritterwerk.de.

POUŽITÍ V SOULADU S URČENÍM

Tyčový mixér slouží k mixování, sekání a míchání vhodných potravin v domácnosti.

Tyčový mixér je určen pro kontakt s potravinami.

Tyčový mixér je určen jen pro použití v domácnosti, nikoli pro živnostenské podnikání.

Použití v rozporu s určením nebo nesprávná obsluha mohou vést k závažným zraněním nebo k poškození tyčového mixéru. V takovém případě jsou vyloučeny veškeré nároky na případné plnění ze záruky.

POPIS FUNKCÍ

Tyčový mixér s akumuláto- rem slouží k mixování, sekání a míchání pevných a tekutých potravin.

Mixér (1) je standardně dodáván s plastovou nádobou (14) a těmito nástavci:

– Univerzální nůž (9): Standardní nástavec k sekání a mixování většiny potravin

– Sekáček (10): K sekání masa a vláknitého ovoce a zeleniny

– Šlehač (11): Ke šlehání potravin (např. šlehačky)

– Míchací kotouč (12): K míchání hustých krémových potravin Tyčový mixér má 3 rychlosti.

Při následujících situacích automaticky zasáhne funkce ochrany proti přetížení s bezpečnostní vypínací automatikou:

– Přehřátí

– Zablokování nože

– Trvalý chod po dobu delší než 4 min.

UVEDENÍ DO PROVOZU

- Před prvním uvedením do provozu nechejte přístroj odborným pracovníkem nainstalovat do vhodné zásuvky (viz část „MON-TÁŽ A INSTALACE“).

- Než se tyčový mixér (1) a příslušenství dostanou do styku s potravinami, vyčistěte je (viz část „ČIŠTĚNÍ“).

A Položte tyčový mixér kontaktními plochami na kontaktní kolíky nabíjecí stanice (13).

L Ve správné poloze mixér pevně drží a kontrolky ukazatele (6) blikají.

- Mixér ponechejte v nabíjecí stanici, dokud nebude akumulátor plně nabit (viz část „NABÍJENÍ AKUMULÁTORU“). Při dodání je akumulátor nabit jen částečně.

POUŽÍVÁNÍ ZAŘÍZENÍ

Nasazení nebo výměna nástavce

POZOR, nebezpečí poranění:

– Před nasazováním nebo snímáním nástavce tyčový mixér (1) vypněte.
– Nepřibližujte prsty k tlačítkům.
– Nože nástavců jsou velmi ostré! Nesahejte na ně holýma rukama.

B Při nasazování uchopte požadovaný nástavec (9–12) utěrkou a nasadťe ho na hnací hřídel (3b).

Dbejte na to, aby byl čep (3a) pevně nasazen do vybrání nástavce (3c).

B Při snímání uchopte nástavec utěrkou a opatrně ho stáhněte.

Práce s tyčovým mixérem

POZOR, nebezpečí poranění:

Předměty, které nůž zablokují, neodstraňujte rukama. Použijte tupý nástroj (například dřevěnou násadu).

- Vložte potraviny do nádoby mixéru (14) nebo do nádoby s plochým dnem. Tyčový mixér (1) spouštějte až poté, kdy je vložen do nádoby. Informace:

– Při práci s nádobou mixéru: Nádobu nikdy nenaplňujte až po okraj. Během mixování stoupá kapalina po stěnách a mohla by vystříknout.
– Úzké a vysoké nádoby jsou lepší než ploché a široké.
– U nádob s povrchovou úpravou dbejte na to, abyste ji nepoškodili.

C Při zapínání mixéru podržte stisknuté tlačítko odblokování (7) a do 2 sekund krátce stiskněte vypínač (8).

- Během práce držte tlačítko odblokování stisknuté.

Tyčový mixér pracuje na nejvyšší rychlost. Kontrolky LED na ukazateli (6) svítí (počet rozsvícených kontrolek odpovídá stavu nabití).

Informace:

Pro ochranu proti přetížení se tyčový mixér při přehřátí, zablokování nože nebo po 4 minutách trvalého chodu automaticky vypne. Po vypnutí pomalu blikají všechny kontrolky. Mixér lze poté znovu zapnout a používat.

- Rychlost můžete měnit podle potřeby: Změníte ji krátkým stisknutím vypínače.

Při každém stisknutí se rychlost sníží.

Informace:

Po dosažení nejpomalejší rychlosti přepnete mixér znovu na nejvyšší.

- Pro vypnutí mixéru uvolněte tlačítko odblokování.

Zobrazení stavu nabití

- Krátce stiskněte tlačítko odblokování (7).

Počet rozsvícených kont- rolek odpovídá stavu nabití akumulátoru.

ČIŠTĚNÍ

POZOR, nebezpečí poranění:

– Nepřibližujte prsty k tlačítkům.
– Nože nástavců jsou velmi ostré! Nesahejte na ně holýma rukama.

Chcete-li zabránit vzniku zbytků podléhajících zkáze, musíte tyčový mixér (1) ihned po každém použití důkladně vyčistit:

• Ponořte tyč (3) mixéru do nádoby mixéru (14) nebo do jiné nádoby s teplou vodou a čisticím prostředkem.
• Zapněte mixér. Nechejte mixér po krátkou dobu pracovat v roz-toku čisticího prostředku.
• Naplňte nádobu čistou vodou a nechejte mixér po krátkou dobu pracovat v ní.
• Pro odstranění případných zbytků stáhněte nástavec (viz část „Nasazení nebo výměna nástavce“) a vyčistěte ho.
• Díl s motorem (2), tyč mixéru a nabíjecí stanici (13) otřete vlhkým hadříkem.

UPOZORNĚNÍ – nebezpečí poškození přístroje:

– Nepoužívejte abrazivní prostředky, agresivní tekutiny, houbičky s drsným povrchem nebo tvrdé kartáče.
– Tyčový mixér není určen k mytí v myčce.
– Tyč mixéru (3) neponechávejte po delší dobu v kapalině, aby nedošlo k jejímu zabarvení.

• Všechny umyté díly vysušte.

NABÍJENÍ AKUMULÁTORU

Když je tyčový mixér zapnut (1), ukazuje počet svítících kontrolek na ukazateli (6) stav jeho nabití. Když je akumulátor vybit, pomalu bliká kontrolka LED 1.

Informace:

Když je akumulátor vybitý, tyčový mixér nezapínejte. V opačném případě by mohlo dojít k poškození akumulátoru.

A Položte tyčový mixér kontaktními plochami na kontaktní kolíky nabíjecí stanice (13).
L Ve správné poloze mixér pevně drží a kontrolky ukazatele (6) blikají. Počet blikajících kontrolek odpovídá stavu nabití akumulátoru.

Jakmile bude akumulátor plně nabit, všechny kontrolky zhasnou.

UKLÁDÁNÍ

Přístroj a příslušenství ukládejte tak, aby byly mimo dosah dětí. Před delším skladováním přístroje (když ho nebudete používat) plně nabijte akumulátor (viz část „NABÍJENÍ AKUMULÁTORU“). V opačném případě by mohlo dojít k poškození akumulátoru.

L Nástavce můžete ukládat na příslušné čepy nabíjecí stanice.

VÝMĚNA AKUMULÁTORU

POZOR, nebezpečí poranění:

Nepřibližujte prsty k tlačítkům.

Když krátce bliká kontrolka LED 1, je akumulátor vadný (viz část „Přehled ukazatele (6)“) a musíte ho vyměnit:

• Vyjměte tyčový mixér (1) z nabíjecí stanice (13).
  D Uvolněte 3 šrouby na krytu akumulátoru (5) a odstraňte kryt.

E Silným zatažením za poutko (16) vytáhněte akumulátor ven.

F Nasad'te nový akumulátor i s poutkem. Ujistěte se, že zástrčka (17) zcela zapadla do příslušné zásuvky v tyčovém mixéru. Je k tomu potřebná určitá síla.

- Uložte poutko tak, aby bylo stále přístupné.

G Nasad'te kryt akumulátoru. Kryt nasad'te tak, aby výstupek v něm přesně zapadal do příslušného vybrání na mixéru.

• Upevněte ho 3 šrouby.
• Mixér ponechejte v nabíjecí stanici, dokud nebude akumulátor plně nabit (viz část „NABÍJENÍ AKUMULÁTORU“). Při dodání je akumulátor nabit jen částečně.

LIKVIDACE

Tento výrobek po skončení životnosti nevyhazujte do domovního odpadu.

Musíte jej odevzdat do sběrného střediska pro recyklaci elektrických a elektronických přístrojů. Poukazuje na to symbol na výrobku, návodu k obsluze nebo balení.

Materiály jsou recyklovatelné v souladu s jejich označením. Zhodnocením materiálu nebo jiným způsobem zhodnocení starých přístrojů prostřednictvím recyklace přispějete významným způsobem k ochraně našeho životního prostředí.

U místní správy si zjistěte, kde je příslušné místní sběrné středisko odpadů.

Likvidace tyčového mixéru

• Vyjměte akumulátor (viz část „VÝMĚNA AKUMULÁTORU“).
• Tyčový mixér zlikvidujte podle předpisů.
• I zcela vybité akumulátory obsahují zbytkovou energii. Pro ochranu před zkratem izolujte jeho póly například izolační páskou.
• Akumulátor zlikvidujte podle místních a národních předpisů a odevzdejte ho v místě pro sběr baterií.

PŘEDPIS REACH

Při potřebě servisu, oprav a obstarání náhradních dílů se obracejte na místní zákaznický servis.

Přístroj vyhovuje předpisům CE. Napětí v síti / příkon: viz typové štítky (4a, 4b a 4c) na příslušných dílech přístroje.

ZÁRUKA

Na tento tyčový mixér ritter poskytujeme dvouletou záruku výrobce, počítanou od data zakoupení a odpovídající záručním předpisům EU. Vaše zákonné nároky ze záruky podle § 437 a násl. BGB (německého občanského zákoníku) zůstávají tímto nařízením nedotčeny. Záruka výrobce se vztahuje na všechna zařízení prodávaná v Evropské unii. Záruční podmínky si můžete prohlédnout na www.ritterwerk.de/warranty. Při uplatňování nároků ze záruky nebo potřebě poprodejního servisu je tyčový mixér nutné zaslat zákaznickému servisu v dané zemi.

VÝZNAM SYMBOLŮ

Symbol Význam
	Označení CE: Výrobek odpovídá platným nařízením Evropské unie.
	Výrobek byl uveden na trh po 13. srpnu 2005. Nesmí být likvidován s běžným domovním odpadem.Symbol přeškrtnutého kontejneru upozorňuje na nutnost třídění odpadu.
	Určeno pro kontakt s potravinami
	Spínaný zdroj
	Bezpečnostní transformátor s ochranou proti zkratu
	Pouze k používání v interiéru
	Přístroj třídy ochrany II
	Přístroj třídy ochrany III
	Polarita stejnosměrného připojení
	Krytí IP 20; chráněno proti vniknutí prstů k nebezpečným součástem
	Nejvyšší jmenovitá teplota okolí 40 °C

MONTÁŽ A INSTALACE

Prohlédněte si obrázky (I až L) na přední a zadní straně hřbetu návodu.

Další informace k instalaci najdete na stránce www.ritterwerk.de/installation-notes.

Bezpečnostní pokyny

Abyste zabránili poranění osob nebo poškození přístroje, bezpodmínečně dodržujte násle- dující bezpečnostní pokyny:

– Přístroj musí instalovat pouze odborný pracovník. Společnost ritterwerk nenese zodpovědnost za následky nepředpisové nebo chybné montáže.

– Napájecí kabel síťového adaptéru musí být veden tak, aby nebyl přiskřípnut a procházel přímo od vestavné nabíjecí stanice k zásuvce ve skříňce.

– Před montáží vytáhněte sít'ový adaptér ze zásuvky.

Podmínky instalace

Následující údaje jsou minimální.

– Světlá šířka dna zásuvky: min. 145 mm

– Světlá výška zásuvky ode dna: min. 79 mm

– Světlá délka vysunutí mezi přední hranou pracovní desky a vnitřní hranou čela zásuvky: 400 mm

– Hloubka zásuvky: min. 434 mm

– Šířka přístroje: 138 mm

Dno zásuvky musí být nejméně 10 mm silné. Zásuvka musí unést statické zatížení nejméně 30 kg.

Výběr elektrické zásuvky

Informace:

Ve výši zásuvky, do které se montuje přístroj, musí být na zadní stěně nebo za ní k dispozici elektrická zásuvka (podle normy VDE/DIN 49440, ÖVE, SEV).

Vedení mezi elektrickou zásuvkou a připojením přístroje musí probíhat pod horní příčkou nebo stropem skříňky a co nejvýše v zadním rohu skříňky.

Zásuvku musí být možné při zapojeném adaptéru zcela zavřít.

Sítový adaptér musí být uživateli přístupný, aby mohl přístroj v případě potřeby (například při mytí) odpojit od napájení.

I Obsah balení pro montáž

18 Montážní základna

19 Průchodka

20 Samolepicí lišta na kabel

- 4 šrouby se zápustnou hlavou (křížové šrouby, PZ 3,5 x 12)

Montáž tyčového mixéru

K 1,5 mm vrtákem si předvrtejte místa pro připevnění montážní základny (18).

- Pomocí dodaných šroubů přišroubujte montážní základnu.

- Nacvakněte na montážní základnu nabíjecí stanici (13).

- Kovovým vrtákem o průměru 12 mm vyvrtejte otvor do zadní stěny zásuvky. Dbejte na to, abyste mohli kabel od nabíjecí stanice k otvoru uložit paralelně s postranní příčkou zásuvky.

- Do vyvrtaného otvoru v zadní stěně zásuvky zastrčte průchodku (19).

- Protáhněte napájecí kabel zezadu průchodkou a zastrčte ho do nabíjecí stanice.

- Zkrat'te lištu na kabel (20) na potřebnou délku a přilepte ji na dno zásuvky.

• Vložte napájecí kabel do lišty a uzavřete ji.

- Zastrčte síťový adaptér (15) do síťové zásuvky.

- Přivažte přebývající část napájecího kabelu k síťovému adaptéru.

A Položte tyčový mixér (1) kontaktními plochami na kontaktní kolíky nabíjecí stanice.

L Ve správné poloze mixér pevně drží a kontrolky ukazatele (6) blikají.

–Tyčový mixér používajte len v domácnosti a nie na komerčné účely.

–S tyčovým mixérom pracujte až po jeho bezpečnom zostavení.

–S tyčovým mixérom začnite pracovat' až vtedy, keď je vložený do nádoby s plochým dnom.

Nebezpečenstvo výbuchu

-Akumulátory chráňte pred teplom a ohňom.

Prehl'ad LED zobrazenia (6)

Tyčový mixér (1) je vybavený plastovou nádobou na miešanie (14) a nasledovnými nástavcami:

Ochrana proti pret'aženiu s bezpečnostným automatickým vypnutím sa aktivuje automaticky pri:

A Položte tyčový mixér svojimi kontaktnými plochami na kontaktné kolíky nabíjacej stanice (13).

Použitie tyčového mixéra

POZOR, nebezpečenstvo poranenia:

Neodstraňujte blokovacie časti v noži rukami! Použite na to tupý predmet (napr. drevenú rukovát').

POZOR, nebezpečenstvo poškodenia tyčového mixéra:

• Všetky umyté časti osušte.

NABÍJANIE AKUMULÁTORA

Ak je tyčový mixér (1) zapnutý, zobrazuje počet rozsvietených LED na indikátore (6) stav nabitia tyčového mixéra. Ked'je akumulátor prázdny, bliká LED 1 pomaly.

Informácia:

A Položte tyčový mixér svojimi kontaktnými plochami na kontaktné kolíky nabíjacej stanice (13).

- Vyberte tyčový mixér (1) z nabíjacej stanice (13).

D Uvol'nite 3 skrutky na kryte akumulátora (5) a stiahnite ho.

E Akumulátor silným potiahnutím za pútko (16) vytiahnite smerom nahor.

F Vložte nový akumulátor spolu s pútkom. Pritom sa uistite, že konektor (17) úplne vložíte do k tomu určeného protikusu na tyčovom mixéri. K tomu je potrebná určitá sila.

Likvidácia tyčového mixéra

Prístroj zodpovedá predpisom CE.

– Svetlá výška dna zásuvky/nosníka: min. 79 mm

– Híbka zásuvky: min. 434 mm

I Rozsah dodávky pre montáž

18 Montážna platňa

19 Priechodka

20 Samolepiaci káblový kanál

Montáž tyčového mixéra

K Navrtajte otvory pre upevnenie montážnej platne (18) 1,5 mm vrtákom.

• Veďte kábel siet’ovej časti zozadu cez priechodku a zasuňte ho do nabíjacej stanice.
• Skráťte káblový kanál (20) na želanú dížku a nalepte ho na dno zásuvky.
  • Vložte kábel siet'ovej časti do káblového kanála a zatvorte ho.
• Zastrčte zástrčkovú siet'ovú čast' (15) do siet'ovej zásuvky.
• Nadbytočný kábel siet'ovej časti spojte so zástrčkovou siet'ovou čast'ou.

A Položte tyčový mixér (1) svojimi kontaktnými plochami na kontaktné kolíky nabíjacej stanice.

Naprava je v skladu s CE-predpisi.
