NÁVOD NA OBSLUHU Solo 6442 AL-KO
Poloha: u uzáveru olejové nádrze
Stisknuti spinae motoru; nastavte spinae do polohy ^ motor se okamzite vypne.
Systém snadného startu
Otačky na volnoběh
1,45
Hladina akustického vykonu
EN ISO 3744
změřená / zaručená
6436:109,9/113 dB(A)
6442:110,0/113 dB(A)
Homologace prototypu dle
2006/42/ES prifloha IX
BM 18SHW0351-01
Vyrobce
AL-KO Geräte GmbH
Ichenhauser Str. 14
D-89359Kotz
Smernice EU
2006/42/ES
2014/30/EU
2000/14/ES
Posouzení shody
2000/14/ES - priloha V
Jmenované misto
3.1 Bezpečnostné upozornenia pre re'ta-zové pily 270
3.2 Príčiny a zabránenie spātnému rázu.. 271
3.3 Pokyny k bezpečnému vykonávaniu prác 271
3.3.1 Obsluha 271
3.3.2 Doby prevadzky 272
3.3.3 Prace s ret'azovou pilou 272
3.3.4 Vibračné zataženie 272
3.3.5 Zatazenie hukom 273
3.3.6 Manipulácia s benzínom a olejom 273
3.3.7 Bezpečnost'osob, zvierat a vecn'ych hodnot 273
4 Montáz 274
4.1 Montáz vodiacej lišty a ret'azovej pily (02-06) 274
5 Uvedenie do prevadzky 275
5.1 Palivo 275
5.1.1 Zmieszanie paliva 275
5.2 Mazivo na ret'aze 276
5.3 Nalievanie prevadzkovych hmôt (07). 276
5.4 Kontrola naputia ret'aze (06, 08) ....... 276
5.5 Kontrola brzdy ret'aze (09) 277
6 Obsluha 277
6.1 Zapnutie/vypnutie motora 277
6.1.1 Našartovanie motora (10, 11).... 277
6.1.2 Vypnutie motora (12) 278
6.2 Po ukončeni prac. 278
6.3 Prepínanie medzi normálnu/letnou a zimnou prevádkou (29) 278
7 Správanie pri práci a technika prace......279
7.1 Použitie ozubeného dorazu (13). 280
7.2 Stinanie stromov (14, 15) 280
7.3 Odstránenie vetiev (16) 281
7.4 Skratenie kmenov (17, 18, 19) 281
7.5 Kratenie reziva. 281

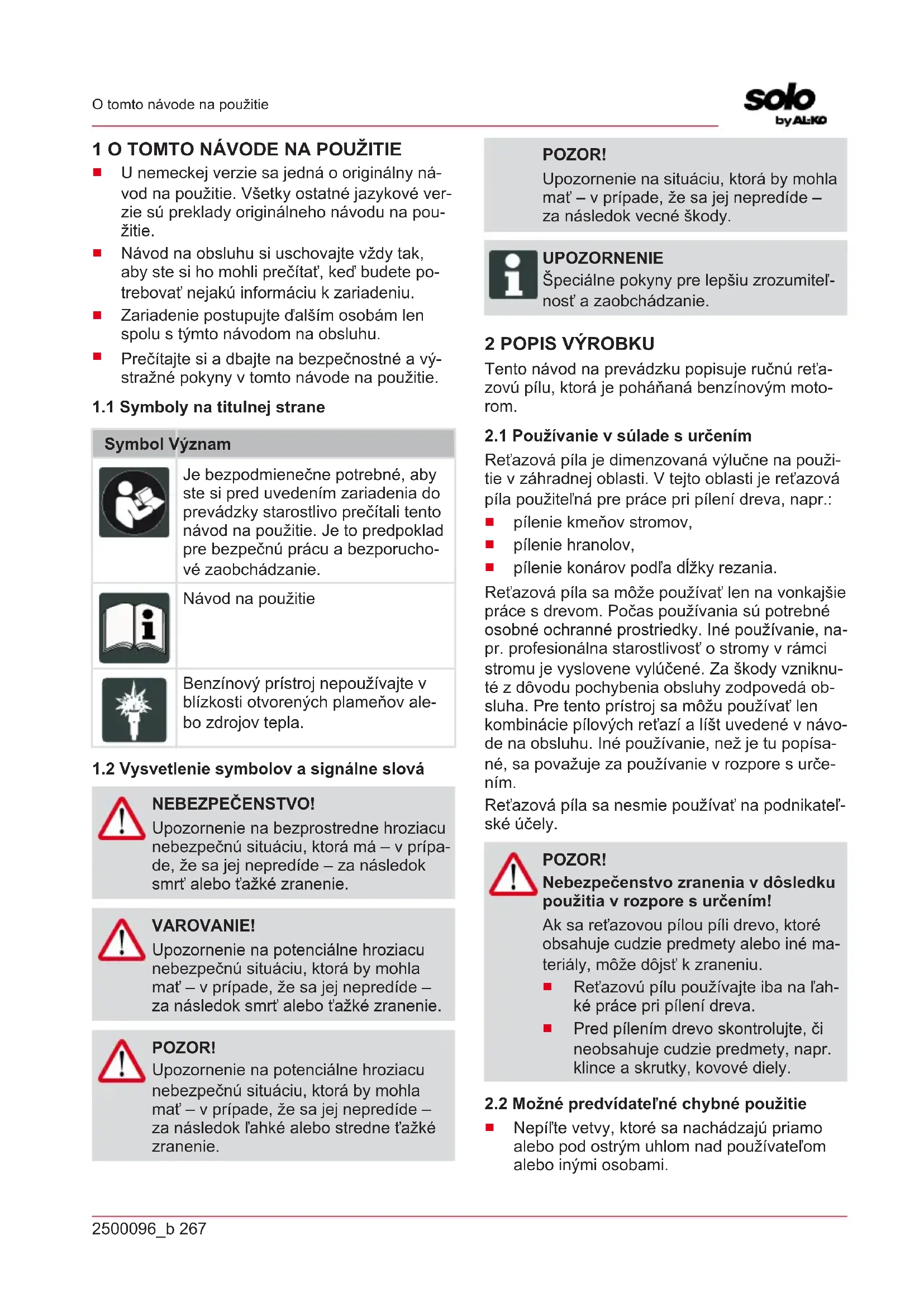

U nemeckej verzie sa jeder o originaly návod na použitie. Vsetky ostné jazykové verzie su preklady originálneho námodu na použitie.
Navod na obsluhu si uschovajte vždy tak, aby ste si ho mohli prečitat, ked budete po-trebovat nejakú informáciu k zariadeniu.
Zariadenie postupujte d'alsim osobam len spolu s tymto navodom na obsluhu.
Prečitajte si a dbajte na bezpečnostné a vystražné poukyny v tomto námode na použitie.
1.1 Symboly na titulnej strane
Symbol Vyznam
Je bezpodmienecne potrebne,aby ste si pred uvedenim zariadenia do prevadzky starostlivo precitali tento navod na pouzitie. Je to predpoklad pre bezpecnu pracu a bezporuchov zeaabchadzanie.
Návod na použitie
Benzinovy pristroj nepouzivaje v blizkosti otvorenych plamenov alebo zdrojov tepla.
1.2 Vysvetlenie symbolov a signálne slova
NEBEZPECENSTVO!
Upozornenie na bezprostredne hroziacu nebezpečné situáciu, ktorá má - v pripa-de, ze sa jej nepredíde - za následok smr't alebo t'ázéké zranenie.
VAROVANIE!
Upozornenie na potenciáne hroziacu nebezpecné situáciu, ktorá by mohla mat' - v pripade, ze sa jej nepredíde - za následok smr't alebo t'ažné zranenie.
POZOR!
Upozornenie na potencialne hroziacu nebezpecnú situáciu, ktorá by mohla mat' - v pripade, ze sa jej nepredíde - za následok lahké alebo stredne t'ažné zranenie.
POZOR!
Upozornenie na situaciu, ktorá by mohla mat' - v pripade, ze sa jej nepredide - za následok vecné skody.
UPOZORNENIE
Spezialne poukyn pre lepsiu zrozumitel-nost a zaobchadzanie.
2 POPIS VYROBKAU
Tento námod na prevádzku popisuje ručné retázovú pilu, ktorá je pohánaná benzínovým motorom.
Ak sa ret'azovou pilou pili drevo, ktoré obsahuje cudzie predmety alebo iné materiaíly, moze dojst k zraneniu.
Ret'azovú pilu použivajte iba na l'ah-ké prace pri pilení dreva.
Pred pilenim drevo skontrolujte, cineobsahuje cudzie predmety, napr. kince a skrutky, kovove diely.
2.2 Możné predvidatelné chybné použitie
Nepíte vetvy, ktoré sa nachádzaju priamo alebo pod ostrým uhlom nad používatel'm alebo inymi osobami.
Nepoužívajte opotrebovaný olej.
Zariadenie nepoužívajte vo vybusnom prostredi.
2.3 Zvyškové riziká
Aj pri používaní pristroja v sulade s určením moze dostat zvyškové riziko, ktoré sa nedá vylúčit. V dosledku druhu a konstrukcie zariadenia sa nedajú vylúčit nasledujúce nebezpečenstva.
Kontakt s volne pristupnymi zubmi ret'aze (nebezpečenstvo porezania).
Pristup k otacajucej sa retazi (nebezpecenstvo porezania).
Náhly a nepredvidatelný pohyb rezacej Časti (nebezpečenstvo porezania).
Uvol'nenie dielov ret'aze (nebezpečenstvo po-rezania/zranenia).
Uvolnenie casti opracovaného dreva.
Vdychovanie castic opracovaného dreva.
Emisie benzinového motora.
Kontakt pokožky s palivom (benzín/olej).
Obmedzenie sluchu poças praça, ak sa nepoužíva ochrana sluchu.
2.4 Bezpečnostné a ochranné zariadenia
VAROVANIE!
Nebezpečenstvo váznych zraneni v dosledku manipulácie s bezpečnostnymi a ochrannými zariadeniami
Na základe manipulácie s bezpečnostnymi a ochrannymi zariadeniami moze pri práci s retazovou pilou dôjst k váz-nym zraneniam.
Tieto bezpečnostné a ochrannes zariadenia nikdy neodstavujte mimo prevádzku!
S ret'azovou pilou pracujte iba v pri-pade, ak spravne funguju vsetky bezpečnostné a ochrannes zariadenia.
Bezpečnostné blokovacie tlacidlo
Nebezpečenstvo spātného rázu!
Ret'azovú pilu používajte vždy dvomirukami!
Nádrž pre zmes benzín/olej
Primer
Slnko: Normána/letná prevadzka
Symbol Vyznam
Pripojka na dopinanie palivovej zmesi
Poloha: pri uzávere palivovej nadrze
Pripojka na dopljanie retazoveho oleja
Poloha: pri uzávere olejovej nádrze
Poloha: kryt vzduchového filtra
Nastavenie olejového Čerpadla: Otočte tyc pomocou skrutkovača do smeru šípyaž do polohy MAX na dosiahnutie váčsieho toku oleja, przy. do polohy MIN na dosiahnutie mensieho toku ret'azového oleja.
Poloha: spodná strana Jednotky po-honu
Skrutka pod značkou „H“ slúži na nastavenie zmesi pri vysokom počte otáčok.
Poloha: hore v'avo na zadnej rukovati
Skrutka pod značkou „L“ slúži na nastavenie zmesi pri nízkom počte otáčok.
Poloha: hore v'avo na zadnej rukovati
Skrutka pod značkou „T“slúži na na-stavenie počtu volnobežnych otáčok.
Poloha: hore v'avo na zadnej rukovati
Symbol Vyznam
Ukazuje, v ktorom smere sa brzda ret'aze uvol'nuje (biela šípka), príp. aktivuje (cierna šípka).
Poloha: predná strana vodiacej lišty
Ukazuje, v ktorom smere je namontovaná retaz.
Poloha: predná strana vodiacej lišty
Garantovaná hladina akustického tlaku: 113 dB(A)
2.6 Rozsah dodávky
Pred každým použitím zariadenia a po každom páde alebo inj udalosti ho skontrolujte, napr. posobenie násilia Úderom alebo nárazom, poskodenie a prevádkovo bezpečný stav.
Skontrolujte tesnost' palivového systému a funkčnost' bezpečnostnych zariadení. VŽiad-nom prípade dalej nepoužívajte zariadenia, ktoré nie su prevaldzkovo bezpećné. V prípade pochynystí vyhladajte vásho odborného predajcu.
Pri práci so zariadením noste ochranu sluchu, hlavne pri denom pracovnomČase viacako 2,5 hodiny. Prevadzkou zariadenia dochadza k vzniku silného hluku, ktorý moze u obsluhy vyvolat poskodenie sluchu.
Noste vibračné ochranné rukavice a pravidelne stanovte prestávku akopreventívine opatrenie proti Raynaudovej chorobe. Dlhsie trvanie použivania zariadenia moze viest poruchám prekrvenia ruk spôsobeným vibráciami. Presné trvanie použivania nie je možné stanovit. Závisi od roznych faktorov. Pri neustá
lom používaní zariadenia dávajte pozor na vase ruky a prsty. Ak vznikné symptómy, napr. strata citu, bolesti, svrbenie, vplyv na telesné silu alebo zmena farby pokožky alebo pokožky, vyhladajte lekárá.
Motor nikdy používajte v uzavretych priestoroch a vypnite ho, ak sa pri používaní tohto zariadenia citite zle, mate zárvaty alebo ste slabý. Okamžite vyhladajte lekárá. Ak motor beží, zariadenie vytvárá jakovaté oppadové plyny. Tieto plyny možu byt' bez zápachu a neviditelné.
Zariadenie nepoužívajte v blízkosti olvoren'ych plamečov alebo zdrojov tepla. Pary benzínu a mazaceho oleja su vel'mi hor'avé.
Ak v priebehu prace so zariadenim vzniká prach, zapach alebo dym, nods masku na ochranu proti prachu. ToMZe ohrozovat zdravie.
Pri zapnutej pile majte vsetky casti tela vzdialene od pilovej ret'aze. Pred nastartovanim pily sa ubezpeche, ze sa pilova ret'az nicoho nedotyka. Moment nepozornosti pri pouzivanr re'azovej pily moze viest k tomu, ze pilova ret'az zachyt i odev alebo casti tela.
Ret'azovú Pilu držte vždy svojou pravou rukou za zadnú rukováť a l'avou rukou za prednú rukováť. Držanie ret'azovej pily v opacnom pracovnom postoji zvyšuje riziko zraneni a nesmie sa použivat.
Noste ochranné okuliare a ochranu sluchu. Odporúca sa použitie d'alsich ochrannych prostriedkov na hlavu, ruky, nohy a chodidla. Vhodný ochranný odev znižuje nebezpečenstvo zranenia v dosledku odlietajucich pilín a náhodného dotyku pilovej ret'aze.
S ret'azovou pilou nepracujte na strome. Pri prevadzke na strome hrozi nebezpecenstvo zranenia.
Vždy dbajte na pevný postoj a ret'azovú pilu používajte vždy len na pevnom, bezpečnom a rovnom povrchu. Šmyk'avy po-vrch alebo nestabilné stanoviská, ako stavie na rebriku, možu viest' k strate rovnováhy alebo k strate kontroly nad ret'azovou pilou.
Pri rezani konára, ktory je napnuty, počitajte s jeho spätnym pohybom. Ked sa pnutie v drevenych vlákien uvolní, napnuty
konár mozezasiahnut' obsluhujucu osobu a/ alebo sposobit' stratu kontroly nad ret'azovou pilou.
Bud'te zvlast' pozorny pri rezani krovia a mladych stromov. Tenk'y material sa moze zachytit v pilovej retazi a moze vas udriet alebo vyviest' z rovnováhy.
Ret'azovú pilu nods za predné držalo vo vypnutom stave, pilovú ret'az otočte smer od tela. Pri preprave a uskladnení re'tazovej pily na nu vždy natiahnite ochranny kryt. Starostlivé zaobchodzanie's ret'azovou pilou znižuje pravdepodobnost'neumyselného dotyku s pohybujúcou sa pilovou ret'azou.
- Riadte saPokynmi ohladom mazania, napnutia ret'aze a vymeny prisluesenstva. Neodborne naputá alebo namazaná ret'az sa moze Roztrhnút alebo zvysit riziko spatného razu.
Rukováte udržiavajte SUCH, Čisté a bez oleja a tuku. Mastné, olejové rukováte sú smyklavé a védú k strate kontroly.
Pilte len drevo. Ret'azovu pilu nepouzivaje na prace, na ktoré nie je urcená. Pri-klad: Ret'azovu pilu nepouzivaje na pile-nie plastu, muriva alebo stavebnych materiálov, ktoré Nie su z dreva. Použivanie re-tazovej Pilny na prace v Rozpore s urcenim moze viest'k nebezpečnám situáciam.
3.2 Prčiny a zabrànienie spätnému rázu
Spatny raz sa moze vyskytnut, ked sa spicka vodiacej losty dotkne nejakého predmetu alebo keda sa drevo ohne a pilova retaz sa zasekne v reze. Dotyk so spickou losty moze v niektorych priadoch viest' k neocakavanej reakcii smerom dozadu, pri ktorej sa vodiaca losta nahle pohne smerom hare a k obsluhuiucei osobe.
Zaseknutie pilovej retaze na hornej hrane vodiacej listy moze listu prudko hodit dozadu smerom k oblsluhe.
Každá z tychto reakcii moze viest' k strate kontro
ly nad pilou a moze sposobit'tazké zranenie. Nes
spoliehajte sa vylučne na bezpečnostné zariadenia zabadovane v retazovej pile. Ako používatel
retazovej pily by ste mali vykonat' rozne opatrenia, aby ste mohli pracovat bez nehôd a zraneni. Spatný raz je dosledkom nesprávneho alebo chybného použivania náradia. Je možné mu za
branit'vhodnymi preventivnymi opatreniami, ako je to popisané dalej:
Pilu drzte pevne oboma rukami, pričom palce a prsty obopinaju rukováte ret'azovej pily. Telo a paže uved'te do takej polohy, v ktorej dokázete odolat' silám pri spātnom raze. Po vykonani vchodněch opat-rení može obsluhujúca osoba ovládat sily spātného razu. Ret'azovú pilu nikdy nepúšťajte.
Vyhybajte sa abnormálnemu držaniu tela a nepilte nad vyskou ramien. Tym sa za-brani neumyselnému dotyku so spickou listy a umozni sa lepsia kontrola retazovej pily v neocakávanych situáciach.
Vždy používajte náhradné listy a pilové re-taze predpisané vyrobcom. Nesprávné náhradné listy a pilové ret'aze možu viest' k roztrhnutiu ret'aze a/alebo k spatnému razu.
Za učelom brusenia a udrzby pilovej reta-ze dodržiavajte pokyny vyrobcu. Prilis nizke obmedzovace híbky zvyšujú sklon k spatnému razu.
3.3 Pokyny k bezpećnému vykonávaniu prác
Dodržiavajte bezpečnostné predpisy prislušnej krajiny, napr. profesnych združeni, sociálnych poistovni, uradov ochrany zdravia a bezpečnosti pri práci.
Pracujte iba pri dostatočnom denom svetle alebo umelom osvetlení.
Pracovný priestor udržiavajte volný, bez predmetov (napr. piliny) – nebezpečenstvo potknutia.
Používatě je zodpovedný za nehody s inými osobami a ich vlastníctvom.
3.3.1 Obsluha
Mladistvi mladsi ak 16 rokov alebo osoby, ktoré nie su oboznamené s navodom na ob-sluhu, zariadenie nsmú použivat.
Ak pracujete s re'tazovou pilou prvykrat: Poziadajte predajcu alebo ineho odbornika, aby vam vysvetlil pouzivanie re'tazovej pily alebo sa zucastnite kurzu.
Osoba practujica s re'tazovou pilou musi byt odpočinutá, zdravá a v dobrey kondíci. Osoby, ktoré sa zo zdravotnych dovodov nesmú namáhat, sa musia opytat lekára, ci možu pracovat's re'tazovou pilou.
Vykonajte opatrenia na ochranu pred za-taZenim v dosledku vibraci. V zavislosti od
toho, akosbude náradie používat, sa mozukutočné hodnoty vibracij odlišovat od hodnot uvedenych v technickych udajoch.
Zohladnite pritom celkovy priebeh prace, tet da aj okamih, kedy pracije naradie bez zataze alebo ked je vypnute. Vhodne opatrenia zahrnaju okrem ineho pravidelnu udrzbu a osetrovanie naraia a nastavcov naraia, udrziavanie teploty ruk, pravidelné prestavyk, aka aj dobre planovanie pracovnych postupov.
Maximáne trvanie manipulácie a pracovnych prestavok stanovte prostrednictvom hodnoty vibrácii.
3.3.2 Doby prevádžky
Dodržiavajte predpisy prislušnej krajiny určujúce doby prevadzky ret'azovych pil. Doby prevadzky ret'azovych pil možu byt obmedzené národnými a miestnymi predpismi.
3.3.3 Práce's ret'azovou pilou
VAROVANIE!
Nebezpečenstvo váznych zraneni.
Použitie neúplne zmontovanej re'tazovej píly moze mat' za následok vázne zranenia.
Ret'azovú pilu používajte len po jej uplnom zmontovani.
Pred každým použitím vykonajte vizuálnu kontrolu, aby ste zistili, āj je ret'azová pila upná a āj na nej nie sužiadne poskodené, opotrebované alebo uvolnene suciastky. Bezpeč-nostné a ochranné privky musia byt'nedotknute.
Nikdy nepracujte sami.
Vždy majte pre pripadné zranenia pripravenú lekárnicku na prvú pomoc.
Vyhybajte sa dotyku kovovych predmetov, ktoré sa nachadzaju v zemi alebo ktoré su s nou elektricky vodivo spojené.
Osobné ochranné prostriedky tvoria:
ochranná prilba
ochrana sluchu (napr. chraniče sluchu), hlavne pri každodennom vykonávani práce viac ako 2,5 hodiny
ochranné okuliare alebo ochrana tváre ochrannej prilby
Ochranné nohavice svlozkou proti prerezaniu
Ret'azovú pilu nepoužívajte nad výskou ramien, lebo potom už nie je možná bezpečná manipulácia.
Pri zmene stanovist'a vypnite motor a nasadte ochranu ret'aze.
V pripe nepouzitia zariadenia vypnite benzinovy motor a nasadte ochranu ret'aze.
Ret'azovú pilu okladajte len vo vypnutom stave.
Ret'azovú pilu nepoužívajte na dvíhanie alebo pohybovanie s drevom.
Kmene, ktoré su hrubsie ako je dlžka rezacej casti, možu pilit len odborníci.
- Rez začinajte vždy s bežiacou ret'azou píly, nikdy ret'azovú pilu nezapínajte s prilozénou ret'azou píly.
Dbajte pozor nato, aby sa do zeme nedostal ret'azov'y olej.
Pilenie nevykonávajte pri daždi, sneženi a burke.
Bezpečnostné a ochrannes zariadenia neodpájaje.
3.3.4 Vibračné zataženie
VAROVANIE!
Nebezpečenstvo kvôli vibráciam
Skutočná hodnota vibračnej emisie pri použití pristroja sa može lišit od vyrobcom uvedenej hodnoty. Pred použitim, resp. pochas používania zohladnite nasledujúce ovplyvnujúce faktory:
Je pristroj pouzity v sulade s jeho urcenim?
Je material rezany, resp. opracovany spravnym sposobom?
Je prístroj v riadnom prevádkovom stave?
Je rezny nastroj riadne naostreny, resp. je namontovan y spravyn rezny nastroj?
Sudrziaky a priadne protivibrachnedrziaky namontovan e su pevnespojenes pristrojom?
Zariadenie používajte len pri otáčkach spal'ovacieho motora, ktoré sú potrebné na vykonanie danej práce. Vyhybajte sa používaniu
maximalneho poctu otacok,aby ste znizili hluk a vibracie.
V priade nesprávneho použitia a udžby sa može zvysit hlučnost a vibrácia zariadenia. To vedie k poskodeniu zdravia. V tomto priade zariadenie okamžite vypnite a nechajte ho opravit y autorizovanom servise.
Stupen vibračného zataženia závisi od vykonávanej prace, resp. použitia zariadenia. Odhadnite toto zataženie a zarad'te dostatočné pracovné prestávy. Týmto sa podstatne zniži vibračné zataženie počas celej pracovnej doby.
Pri dlhsm pouzivanje pouzivatef vystaveny vibraciam, co moze sposobit obehove problemy (biele prsty). Za ucelom zniZenia tohtorizika nods pracovne rukavice a udriavajteruky teple. Ak zbadate symptomy, bielych prstov, okamzite vyhladajte lekarsku pomoc. Kymto symptomom patria: necitlivost, strata citlivosti, mravcenie, svrbenie, bolest, stratasily, zmena farby alebo stavu pokozy. Tymito symptomami su spravidla postihnute prsty, dlane alebo tep. Pri nizkych teplotach (cca pod 10^) je nebezpecenstvovacsie.
Pochas pracovneho dna zaradte dlhsie prestavky,aby ste si odpoocinuli od hluku a vibracii. Pracu naplanujte tak,aby pouzitie zaria deni so silnymi vibraciami bolo Rozdelene na viac dn.
Ak sa poças používania zariadenia necítite dobre alebo zbadáte zmenu farby pokožky na rukách, okamžite preruste prácu. Zarad'te dostatočné pracovné prestávyk. Bez dostatočných pracovné prestávok moze dojst' k vibračnému syndrómu dlani a paži.
Minimalizuje riziko vystavenia vibraciam. Zariadenie osetruje podlaPokynov nadvu na pouzitie.
V pripe castého používania zariadenia kontaktujte obchodného zastupcu ohladom zabezpecenia protivibračného prislušenstva (napr. drziaky).
V pracovnom plane urcite, aka sa ma obmedzit' vibračné za'aženie.
Pri práci s tymto zariadenim sa nedá vyhnúr urci temu zaatazeniu hlukom. Hlučné práce vykonávajte v povlenych a na to urcenych odobiach. Dódržiavajte aj pripadné oddychove casy a vykonávanie prac obmedzte na nevyhnutnu dobu. V záujme Vasej osobnej ochrany a ochrany osob, kto
ré sa zdržiavaju v blízkosti, sa musí nosit'vhodná ochrana sluchu.
3.3.6 Manipulácia s benzínom a olejom
NEBEZPECENSTVO! Nebezpečenstvo vybuchu a požiaru
Kvôli unikajúcej zmesi benzín/olej vzníká vybusná atmosféra. Vznietenie, vybuch alebo požiar pri neodbornej manipuláciis palivom mozu viest k važnym poraneniam alebo k smrti.
Pri manipulacii benzinom nefajcite.
S benzinom manipulujte len vonku a nikdy v uzavretych miestostiach.
Bezpodmienecne dodrzujte niizsie uvedenepravidla spravania sa.
Benzin a olej prepravujte a skladujte vylucne v na to urcenych nadobach. Zabezpeche, aby deti nemali pristup ku skladovanemu benzinu a oleju.
Z dovodu zamedzenia kontaminacii pody (ochrana zhivotného prostredia) zabezpečte, aby sa benzín Či olej nedostal do pody pri tankovani. Na tankovanie použite lievik.
Prístroi nikdy netankujte v uzativorenych miestnostiich. Pri podlahe sa možu nahromadit' benzínové pary a v dosledku toho može doist' k vznieteniu alebo vybuchu.
Vyliaty benzin bezodkladne zotrite z pristroja aj zo zeme. Textilie, ktoré ste použili na zotretie benzínu, pred ich likvidáciou vysuste na dobre vetranom mieste. V opacnom pripade moze doist'k nahlemu samovznieteniu.
Pri vyliati benzinu vznikaju benzinové pary. Pristroj preto nestartujte na rovnakom mieste, ale minimálne o 3 m d'alej.
Vyhýbajte sa dotyku pokožky s produktmi z minerálneho oleja. Benzínové pary nevdychujte. Pri tankovani vždy použite ochranné rukavice. Pravidelne vyměnte a očistite ochranný odev.
Dbajte na to, aby sa Vajs odev nedostal do kontaktu s benzinom. Ak sa benzin dostal na Vajs odev, okamzite sa prezlete.
Prístroj nikdy netankujte, ked je motor zapnu-ty alebo horúci.
3.3.7 Bezpečnost' osob, zvierat a vecnych hodnot
Zariadenie používajte len na tie práce, na ktoré je určeny. Používanie nezodpovedajúce
- Prístoj zapnite len vtedy, ak sa v pracovnom priestore nenachádzaju ziadne osoby a zvie-rata.
Dodržiavajte bezpečné vzdialenost od osob a zvierat, resp. zariadenie vypnite, ak su v blízkosti osoby alebo zvierata.
Prud yfukovych plynov nikdy nenasmerujte na osoby a zvierata, ani na zapalne produkty a predmety.
Nikdy nechytaje mriezku nasavania a vetrania, ak motor bezí. Otácanim dielov zariadeniaMZe dojst k zraneniam.
Zariadenie vypnite vždy, ak ho nepotrebujete, napr. pri zmene pracovného priestoru, poças udržbarskych a osetrovacích prác, pri dolievaní zmesi benzín/olej.
Zariadenie v priptide nebody okamzite vypnite,aby sa zabrano d'alsim zraneniam a vecnym skodam.
Zariadenie nikdy nepoužívajte s opotrebovanými alebo chybnými dielmi. Opotrebované alebo chybné diely zariadenia možu spősobit' vázne zranenia.
Zariadenie uchovávajte mimo dosahu detí.
4 MONTAZ
NEBEZPECENSTVO!
Vsetky zasahy vykonavajte pri vypnutom motore.
POZOR!
Nebezpečenstvo poškodenia pristroja
Vybalenie a montáž sa musia uskutočnit' na rovnom a stabilnom povrchu.
K dispozicii musi byt dostatok miesta na pohyb stroja a balenie, ako ajvhodné náradie.
POZOR!
Nebezpečenstvo poskodeniaŽivotného prostredia
Nebezpečenstvo poskodeniaŽivotného prostredia v dosledku nesprávnj likvidácie.
Likvidácia balenia sa musi uskutoč-nit podla miestnych predpisov.
POZOR!
Nebezpečenstvo zranenia
Ostré a pohybujuce sa diely pristroja mozu sposobit zranenia.
Nebezpečenstvo poskodenia prístroja
Používajte len kvalitné benzín a mazaci olej, aby sa dlhodobo zabezpečil celkový vykon aŽivotnost' mechànických dielov.
UPOZORNENIE
Bezolovnatý benzín má sklon k tvorbe usadenín v nádobe, ak sa uschováva dlhsie ako 2 messiace. Vždy používajte Čerstvý benzín!
Tento stroj je vybavený dvojtaktným motorom, ktorý sa prevádkuje zmesou benzínu a oleja.
Vhodny olej
Použite len kvalitné syntetické oleje pre dvojtaktné motory. U vasho predajcu su dostupné oleje vyvinuté specialne pre takého motory, ktoré možu zabezpečit vytoký vykon.
Vhodny benzizin
Používajte len bezolovnatý benzín s minimálnym oktánovém císlom 90 ROZ.
5.1.1 Zmiešanie paliva
NEBEZPECENSTVO!
Nebezpečenstvo vybuchu a požiaru
Benzin a zmes su hor'avé!
Benzin a zmes skladujte vo vylučne na tento učel schvalenych nadobach, na bezpečnom mieste, daleko od tepelnych zdrojov a otvoreného ohna.
Nadoby nikdy neskladujte v blizkosti dosahu deti.
Pocas pripravy zmesi nefajcite a po-kuste sa nevdychovat benzinové vypary.
POZOR!
Nebezpecenstvo poskodenia motora Cisty benzin vedie k poskodeniu a k upi nému zničeniu motora. V takomto pripa de voci vyrobci vemózu byt uplatnované nároky vyplývajúce zo záruky.
Motor prevadzkujte vzydymesou benzin/olej s predpisanymzmiesa-vacim pomerom.
UPOZORNENIE
Zmes je vystavená stalemu procesu
starnutia. Nepripravujte si z toho vel'ke
množstva, aby ste sa vyhli usadeninám.
UPOZORNENIE
V pripade nedostatočnej zmesi sa zvýši riziko predčasného zodratia piesta z dovodu chudobnej zmesi. Garancia stráca svoju platnost'aj v pripade, ked'nie su dodržanjePokyny kzmiesaniu paliva atd. uvedene v tejto priručke.
Nebezpečenstvo poskodenia prístroja
Použivanie starého oleja na mazanie re-taze vedie kvôli obsiahnutým kovovým Časticiam k predçasnému opotrebeniu vodiacej listy a pilovej re'taze. Okrem toho záruka vyrobcu stráca svju platnost'.
Nikdy nepoužívajte starý olej, ale len biologicky odbúrateñy olej na pilovú ret'az.
POZOR!
Nebezpečenstvo poskodeniaŽivotného prostredia
Použivanie mineralneho oleja na mazanie ret'aze vedie k značnému poškodeniuŽivotného prostredia.
Nikdy nepoužívajte mineralny olej, ale len biologicky odbúratelý olej na piłovú ret'az.
Nesmie sa používat znečisteny olej, aby sa za-bránilo upchatiu filtra v nádrži a nezvratným poskodeniam olejového Čerpadla.
Použivanie kvalitnych olejov je rozhodujúce na dosiahnutie učinného mazania reznych organov; použity alebo nekvalitny olej nepriaznivo ovplyvnje mazanie a skracujeŽivotnost' pilovej ret'aze a vodiacej listy.
Odporuca sa plinit' olejovu nadrz pri kaźdom plnéni paliva (pomocou lievika) doplna. Pretoze kapacita olejovej nadrze je dimenzovaná tak, aby palivo doslo pred olejom, je zabezpecné, ze sa stoj nebude používat bez maziva.
5.3 Nalievanie prevadzkovych hmot (07)
NEBEZPECENSTVO!
Nebezpečenstvo výbuchu a požiaru
Kvoli unikajucej zmesi benzin/olej vzniká vybusná atmosfera. Vznietenie, vybuch alebo požiar pri neodbornej manipulacii s palivom mozu viest k važnym poraneniam alebo k smrti.
Pri manipuláciis benzínom nefajcite.
S benzinom manipulujte len vonku a nikdy v uzavretych miestostiach.
Bezpodmienee dodrzejte nizsie uvedenepravidla spravania sa.
Nalievanie paliva
Vsetky zasahy vykonavajte pri vypnutom motore.
Napnutie je správné vtedy, ked sa clánky pilovej ret'aze pri nadvihnuti ret'aze v strede vodiacej li-sty neurolnia z vedenia (08/1), ale pilovú ret'az možno este otáčat'.
Napnutie pilovej ret'aze
- Povol'te sesthranné matice (06/2) ochrany re-tazového kolesa (06/1) pomocou pribaleného kombinovaného klúca.
- Nastavovaci skrutku (06/3) napinača ret'aze otáčaje dovstedy, kým pilová ret'az nebude správné napnutá.
- Dotiahnite sesthranné matice (06/2).
5.5 Kontrola brzdy ret'aze (09)
VAROVANIE!
Ohrozenie zivota a nebezpečenstvo najvážnejsich zraneni v dosledku chybnej brzdy ret'aze
Ak brzda ret'aze nefunguje, moze dojst napr. pri spatnom raze (kickback) v dosledku beziacej ret'aze pily k vaznym zraneniam a dokonca k usmrteniu obsluy.
Prístroj je vybavený systémom bezpečnostnej brzdy (brzda ret'aze).
Brzda ret'aze bola vyvinutá ne bezodkladné za-stavenie pohybu pilovej ret'aze v pripeje jej spatného razu. V normálnom pripeade sa brzda ret'aze aktivuje automaticky posobenim zotrvačnosti.
Nebezpečenstvo vybuchu a požiaru
Kvoli unikajucej zmesi benzin/olej vzniká vybusna atmosfera. Vznietenie, vybuch alebo požiar pri neodbornej manipulacii s palivom mozu viest k važnym poraneniam alebo k smrti.
Motor startujte až minimáne 3 metre od miesta plenia.
6.1.1 Našartovanie motora (10, 11)
POZOR!
Nebezpečenstvo poranenia šartovacim lanom
Pri rychlom zatiahuti startovacieho lana sa ruka pritiahne velkou rychlostou k motoru. Pritom moze dojst' k pomliazdeniu a vytknutiu.
- Startovacie lanko nikdy neomotavajte okolo ruky.
POZOR!
Nebezpečenstvo poskodenia pristroja
Ak sa šartovacie lano prilis vytiahne, može to sposobit poskodenia.
Lanko nevytahujte uplne a nenechavajte ho dotknut sa okraja otvoru vedenia lanka a pri pusteni drzadla zabrante tomu, aby sa lanko nekontrovane stiahlo spat.
POZOR!
Nebezpečenstvo poskodenia pristroja
Prevadzka motora pri vysokych otackach a saktivovanou brzdou ret'aze moze sposobit prehriatie spojky.
Vyhybajte sa prevadzky motora pri vysokych otackach a s aktivovanou brzdou ret'aze.
Studeny'start
Pod studeným šartom sa Rozumie nastartovanie motora po min. 5 minutach odstavenia alebo po doplneni paliva.
- Prístroj položte na rovnú plochu, uchopte ho za prednú rukovát a prístroj pritláchte k zemi. Pripadne spickou pravej nohy sa postavte na zadnu rukovát.
- Aktivujte brzdu ret'aze. Za tymto u'celom ochranu ruk zatlachte doprodu.
- Odstrante ochranny kryt pilovej ret'aze.
- Zatlačte primer gul'u (10/1) tri-štyrikrát (10/a).
- Otocte regulator sγtica (11/1) v smere hodinovych ručiciek až na doraz.
- Volnou rukou vytiahnite držadlo šartéra (11/2) smerom hare (11/a), kým nezacítite odpor.
- Držadlo šartéra nepustite, viackrát silno po-tiahnite, kym motor prvykrát nenaskovi. Po-tom otočte regulator sýtica (11/1) proti smeru hodinovych ručiciek až na doraz.
- Držadlo Štartéra (11/2) viackrát silno potiahnite, kým motor opát nenasković.
- Akonáhle motor beží, krátko zatlačte bezpeč-nostné blokovacie tlacidlo (11/3) a plynovú páku (11/4). V dosledku toho sa škrtiaca klapka karburátrora uvolní zo zablokovanej polohy.
- Prístroi nechajte bežat' cca{jednu minútu vo volnobehu.
- Uvol'nite brzdu ret'aze. Za tymto u'elom ochranu ruk potiahnite dozadu.
Teply art
Ak bol motor odstaveny len krátku dobu, šartovanie je možné len použitim primer gule a bez otočenia regulatóra sýtica.
6.1.2 Vypnutie motora (12)
Nebezpečenstvo vzniku požiaru
Zohriaty stroj moze sposobit zapalenie odpadu z rezania (napr. piliny, zvysky konarov alebo listie).
Motor nechajte vychladn't skor, nez stroj odlozite v miestnosti.
Aby sa znizilo riziko vzniku poziarumusi sa stroj ycistit od pilin, zvyskov konarov, listov alebo nadbytochnego tuku.
Nadoby s odpadom z rezania sa ne smu skladovat v uzavretych miest-nostiach.
- Vypnite motor (pozri Kapitola 6.1.2 "Vypnutie motora (12)", strana 278).
- Prístroj nechajte ochladit'.
- Akékol'vek stopy po pilinách alebo zvyškoch oleja odstrante.
- Pri silnom znečistení pilovú ret'az demontujte a ponorte na niekol'ko hodín do nádoby so špecialnym Čisticom. Následne ret'az oplachnite Čistou vodou a pred montážou na prístroj ju nastriekajte zodpovedajúcim sprejom na ochranu proti korózii.
- Pred odlozenim pristroja nasadte ochranny kryt na pilovu ret'az.
6.3 Prepinanie medzi normálou/letnou a zimnou prevázkou (29)
Aby sa predislo vzniku namrazy na karburatore pri nizkych vonkajsch teplotach (pod 5^ )nasavany vzduch sa moze ohrievat prostrednicvom posunutia posuvnej vlozky do v zimnej polohy. Posuvna vlozka je priamo dostupna po zlozeni krytu vzduchoveho filtra.
POZOR!
Nebezpečenstvo poskodenia motora v dösledku prehriatia
Ak sa re'tazová pila prevaldzkuje pri teplote nad 5^ a posuvna vložka sa nachadza v zimnej polohe, moze dojst'k prehriatiu.
Pred prevádkou skontrolujte teplotu okolia a - v pripe de potreby - prisposobte polohu posuvnej vložky.
- Odmontujte kryt vzduchového filtra (pozri Kapitola 8.1 "Demontáž/montáž krytu vzduchového filtra (20), strana 282).
- Posuvnú vložku (29/1) vytiahnite (29/a) z rámu rukou.
- Otočte posuvnú vložku horizontalne (29/b):
Nad 5^ t.j. normala/letna prevadzka: V normalnej/letnej prevadzke musi byt viditel'ny symbol slinka (29/2).
Pod 5^ t.j. zimna prevadzka: V zimnej prevadzke musi byt viditelny symbol snehovej vlocky (29/3).
- Otočte posuvnú vložku vertikáline (29/c).
- Zasunte posuvn vlozku do ramu (29/d).
- Namontujte kryt vzduchového filtra (pozri Kapitola 8.1 "Demontáž/montáž krytu vzduchového filtra (20), strana 282).
7 SPRÁVANIE PRI PRÁCI A TECHNIKA PRACE
NEBEZPECENSTVO!
Nebezpečenstvo zranenia v dösledku nedostatočných odbornych znalostí!
Nedostatočné odborne znalosti možu viest' k váznym zraneniam až k usmrteniu!
Stromy smú stinat' a odvetovat' len vyškolene a skusné osoby.
NEBEZPECENSTVO!
Bezpodmienečne dodržiavajte opatrenia pre zabrànenie spätnému rázù!
POZOR!
Vždy nods predpisane osobné ochranné prostriedky.
POZOR!
Nebezpečenstvo poranenia pri zablokovani ret'azovej pily
Ak sa rezaciú supravu (t.j. ret'azová pila/ vodiaca lista) zaseknutú v rezePokúsite vythañnut pri beziacom motore, hrozi nebezpečenstvo poranenia a poskodenia pristroja.
Motor vypnite a vypáčte rez (napr. drevorúbačským zdvihákom) alebo vykonajte odlahčujúci rez druhou re-tazovou pilou, resp. rezacou supravou. Po otvorení rezu okamžite vyberte zaseknutúrezaciú supravu.
Dodržujte poukyny a postupy uvedene v nasledujucom odseku, aby ste zabrani zablokovaniu, resp. zaseknutiu ret'azovej pily.
UPOZORNENIE
Polnohospodárske profesné združenie ponúka pravidelne kurzy v zaobchodzán s ret'azovymi pilami, ako aj kurzy stinania stromov.
So stinanim začnite až vtedy, ked je zabezpečený bezprekážkový ustup preč od padajúceho stromu.
NEBEZPECENSTVO!
Nebezpečenstvo ohrozeniaŽivota ne-kontrolovane padajucim stromom!
Nekontrolovane padajuce stromy mozus sposobit tazke poranenia az smr!
Aby sa zabezpeciolo kontrolované padanie stromu, nechajte medzi kle-savym zarezom a hlavnym rezom nedorezan'y okraj, ktory je cca 1/10 priemeru stromu.
Pri vetre nevykonavajte stinanie.
UPOZORNENIE
Použit' sa možu len kliny z dreva, plastu alebo hliníka.
Skör než sa moźte začat' so stinanim, musia sa vykonat' nasledujúce opatrenia.
Zabezpečte, aby sa v nebezpečnej oblasti nenachádzali ziadne d'alsie osoby, zvierató alebo predmety.
Bezpečná vzdialenost medzi ostatnými pracoviskami alebo predmetmi má byt minimálne 2½-násobok dlžky stromu.
Davajte pozor aj na napajacie vedenia a cudzie vlastnictvo. Pripadne informujte energeticky komunalny podnik alebo vlastnika.
Posudte smer stinania stromu. Pre smer stinania stromu je rozhodujuce aj:
prirodzeny sklon stromu
vyska stromu
jednostranná tvorba vetiev
rovina alebo poloha na svahu
asymetricky rast, poškodenie stromu
smer vetra a rychlost'vetra
zatazenie snehom
Pri polohe na svahu stojte vždy nad stinánystromom.
Zabezpečte, aby sa na vopred stanovenej ustupovej ceste nenachádzali ziadne prekázky. Ustupová cesta by mala prebiehat cca 45^ šikmo smerom dozadu od smeru pádu (14).
Kmen musi byt bez krovia, vetiev a cudzich telies (napr. necistota, kamene, uvolnená kóra, klince, svorky, drot, atd.).
Na zotatie stromu sa musi urobit' jeder smerovy zárez a jeder hlavný rez.
- Pri hlavnom a priečnom reze bezpečne umiestnite ozubený doraz na drevo, ktoré sa má rezat'.
- Smerovy zárez (15/c) zarežte majpriv vodorovne, potom šikmo zhora v uhle minimálne 45^ . Tym sa zabrani zaseknutiu re'tazovej pi-ly prizasadení druhého vrubového zárezu. Smerovy zárez musí byt' umiestnený podla mozností co najblizsie pri zemi a v Želanom smere pádu (15/e). Hlbka zárezu by mala byt' cca 1/4 priemeru kmena.
- Hlavný rez (15/d) zarežte presne vodorovne oproti klesavému zárezu. Hlavný rez sa musí zarezat'vo yške 3-5 cm nad vodorovným smerovým rezom.
- Hlavný rez (15/d) napíte tak hlboko, aby medzi smerovým zárezom (15/c) a hlavným rezom (15/d) ostal nedorez (15/f) o vel'kosti minímalne 1/10 priemeru stromu. Tento nedorez zabrañuje, aby sa strom otočil a padol do nesprávného smeru. Pri príblízení hlavného rezu (15/d) k nedorezu (15/f) by strom mal začat padat.
Ak strom pada możno do nesprésneho smeru alebo sa zakláña dozadu a zasekáva ret'azovú pílu, hlavný rez preruste.
Na otvorenie rezu a zlozenie stromu do zelanej linie pádu vrazte kliny.
Retazovú pilu okamžite vytiahnite z rezu, vypnite a odložte.
Chodte do ustupovej oblasti.
Davajte pozor na padajuce vetvy a konare.
- Ak strom zostane stav, kontrolovane ho uvedte do pádu vrazením klinov.
- Po ukončeni pilenia okamžite odložte ochranu sluchu a dávajte pozor na signály alebo varovné volania.
7.3 Odstránenie vetiev (16)
Pri tejto praci dorzujte nasledujuce body:
Ret'azovú pilu oprité o kmen stromu a priamo na kmeni postupne odpilte volne pristupné konáre (16/a). Na kmenoch v sikmej polohe pracujte odspodu smerom hare.
Váčsie vetvy nasmerované dolu, ktoré pod-pierajú strom, zatial' nechajte.
Mensie vetvy oddelte rezom.
Davajte pozor na vetvy pod napatim a do tychto majpriv zarezte zhora a nasledne ich prepilte zdola smerom hare, aby sa zabrano zaseknutiu ret'azovej pily (16/b).
Do voǐne visiacich konárov majpriv zarežte zo-spodu a následne ich prepil'te zhora (16/c).
Zapichovacie, pozdlizne a tangenciánlne rezy by mali vykonávat'len skusné a vyskolené osoby.
7.4 Skrátenie kmenov (17, 18, 19)
Pri tejto praci dorzujte nasledujuce body:
Pri kmenoch v sikmej polohe pracujte vzydny nad kmenom stromu, lebo kmen stromu sa moze odvalit.
Ret'azovú pilu ved'te tak, aby sa v predíze-nom dosahu otácania retaze pily nenachá-dzala ziadna Čast' tela.
Prilożenie ret'azovej pily ku kmenu:
Ozubeny doraz prilozte priamo vedla hranny rezu a retazovu pilu nechajte otacat okolo tohto bodu.
Retazová pila sa pri priloženi moze posunut do boku alebo mierne naskočit. Závisi to od dreva a stavu pilovej re'taze. Retazovú pilu preto vždy držte pavne.
Vsetky zasahy vykonavajte pri vypnutom motore.
POZOR!
Nebezpečenstvo zranenia
Ostré a pohybujúce sa diely pristroja možu sposobit zranenia.
V priebehu udrzbarskych, osetrovacich a cistiacich prac vzdy noste ochranné rukavice!
Správna Údržba je zásadne potrebná na uchovanie pôvodnej efektivnosti a bezpeč-nosti použitia stroja.
Postarajte sa o to, aby boli vsetky matice a skrutky pevne dotiahnute, aby ste si boli isti, ze pristroj pracuje vzdy za dobrych podmie-nok.
Prístroi nikdy nepoužívajte s opotrebovanými alebo poskodenými konštrukčnými dielmi. Poskodené diely sa musia vymenit' a nikdy sa nesmú opravovat'.
Pred udrzbou:
Vypnite motor a nechajte ho vychladnút'.
Stiahnite konektor zapal'ovacej sviecky.
Pri pracach na pilovej ret'azi nods ochranné rukavice.
Ochranny kryt neodstrañujte, iba v pripeade, ze sa zásahy musia vykonat' na vodiacej liste alebo na ret'azi.
- Oleje, benzín alebo iné znečistene látky zlikvidujte podla predpisov.
Demontáž krytu vzduchového filtra
- Zasunte skrutkovač medzi poistné svorku (20/1) a kryt vzduchového filtra (20/2).
- Pomocou skrutkovača odtračte (20/a) poistné svorky od krytu vžduchového filtra.
- Kryt vzduchového filtra odstránte z prístrojasmerom hore (20/c).
Montáž krytu vzduchového filtra
- Jazyk (20/3) krytu vzduchového filtra zasunte pod teleso prístroja a potom nasad'te kryt vzduchového filtra na prístroj.
- Poistné svorky (20/1) pritlačte (20/b) na kryt vzduchového filtra, kým sa nezaistia.
8.2 Cistenie vzduchového filtra (21)
POZOR!
Nebezpečenstvo z dovodu znečiste-ného, poskodeného alebo chybajuce-ho vzduchového filtra
V tripade chybaiuceho, znecisteneho alebo poskodeneho vzduchoveho filtra dochodzak nenavratnemu poskodeniu motora pristoja.
Cistenie vzduchového filtra je predpokladom bezchybnej prevadzky a dlhejŽivotnosti pristroja. Nepracujte bez filtra alebo s poskodenym vzduchovém filtrom,aby sa zabranoi posskodeniam motora.
Cistenie by sa malo uskutochnit' kazdych 15 hodin pouzivania stroja.
Filter sa nesmie prat'a musi byt vzdy nahradeny, akonahle je prilis znečistený alebo poskodený.
- Vypnite motor a nechajte ho vychladnút'.
- Odmontujte kryt vzduchového filtra (pozri Kapitola 8.1 "Demontáž/montáž krytu vzduchového filtra (20), strana 282).
- Povol'te krédlovú maticu (21/1).
- Vzduchovy filter (21/2) vytiahnite smerom ho- re (21/a).
- Nasávací otvor (21/3) upchajte Čistou handrou. Tým zabrànite vniknutiu necistó do priestoru karburátora.
- Rozoberte dve Časti vzduchového filtra (21/4).
Cistenie vzduchového filtra
V prípade poskodenia izolácie, značného opálenia elektréd alebo silného znečistenia elektréd olejom musi byt zapal'ovacia sviečka vymenena.
Priprava
- Vypnite motor a nechajte ho vychladnút'.
- Odmontujte kryt vzduchového filtra (pozri Kapitola 8.1 "Demontáž/montáž krytu vzduchového filtra (20), strana 282).
- Stiahnite konektor zapalovacej sviecky (22/1).
Kontrola vzdialenosti elektród (23)
- Vymontujte zapafovaciu sviečku (22/2) pomocou pribaleného kombinovaného kluča.
- Očistite elektródu kefou (23/1).
- Odmerajte vzdialenost (23/2). Vzdialenost musi byt 0.6 - 0.7 mm.
je híbka dražky mensia ako vyška tázného clánku (ktorý sa nikdy nesmie dotknú'tdna dražky);
je vnutorná vodiaca stena taká opotrebována, ze sa ret'az nakláña nabok.
8.5 Ostrenie ret'aze pily (24)
Nesprávné nabrúsená pilová ret'az zvyšuje nebezpečenstvo spätného rázu a tym nebezpečenstvo smrteln'ych zraneni.
Pre neskúseného používatela re'tazovej pily sa odporuča nechat naostrit re'taz pily prostrednictvom odborníka príslušného zákaznickeho servisu.
Brusenie je potrebné, ked:
Piliny su podobné prachu.
Krezaniujepotrebnávacśia sila.
Rezniejrovny.
Pribudajvibraciae.
Zvyšujé sa spotreba paliva.
Ked' prenecháte brusenie vyskolenej zákaznickej službe, moze sa vykonat zodpovedajucimi nastrojmi, ktoré zabezpečia minimálne obrusenie materialu a rovnomérné nabrusement na vsetkých zuboch.
Samocinne ostrenie ret'aze pily je mozné vykonat pomocou spezialny kruhovych pilnikov, ktorych priemer je prisposobeny prislu'snému druhu ret'aze (pozri Kapitola 8.10 "Tabulka udrzby ret'aze", strana 285). Aby sa zabrnilo poskodeniu zubov, vyzaduje to sikovnost a skusenost'.
Na naostrenie ret'aze pily:
- Vypnite motor, uvolnite brzdu ret'aze, a vodiacu listu s namontovanou pilovou ret'azou upnite do vchodneho zveraka, davajte pozornato, aby sa pilovou ret'azou mohlo vol'ne pohybovat'.
- Ret'az pily napnite, ak je uvolnena.
- Pilníky namontujte do prislušného vedenia, a potom ich zaved'te do vyrezu lubu, pritom doržujte rovnomerný sklon, podla profilu lubu.
- Vykonajte len niedolko tahov pilnikom, vylucne smerom doprodu, a pracovny krok opakuj
te na vsetkych zuboch rovnakym smerom (vpravo alebo vlavo).
- Polohu vodiacej listy vo zveraku otočte a opakujte pracovné kroky na ostatných zu-boch.
- Skontrlujte, Čhraničný lub neprečnieva cz skúšobný nastroj a pripadné prečnievanie odpilte plochým pilnikom a profil zaoblite.
- Po naostreni vsetky piliny a prach odstrante a ret'az pily namaze tve olejovom kupeli.
Prístroj nikdy neprevádkujte bez dostatočného mazania ret'aze. V opacnom pripade dochodzka ku skrátenuživotnosti prístroja. Pred začatím przypreto vždy skontrolujte privod oleja a množstvo oleja v olejovej nádrži.
- Našartujte pristroj.
- Otacajucu sa retaz podrzte cca 15 cm nad kmenom alebo nad vhodnym podkladom.
Pri dostatočnom mazani sa na kmeni vytvorí jemná olejová vrstva (26/1).
8.7 Nastavenie mazania ret'aze (28)
NEBEZPECENSTVO!
Vsetky zasahy vykonavajte pri vypnutom motore.
Množstvo priveného oleja sa moze nastavit pomocou nastavovacej skrutky. Nastavovacia skrutka je na spodku prístroja (28/1).
Na nastavenie množstva privedeného oleja použite malý skrutkovač:
otáčajte v smere hodinovych ručićiek, ak chcete nastavit menšie množstvo priveného oleja
otáčajte proti smeru hodinovych ručićiek, ak chcete nastavitvacšie množstvo priveného oleja
Pocas vykonávania prac pravidne kontrolujte, cisav olejovej nadrzinachadza dostatočné množstvo oleja.
8.8 Kontrola pokojného stavu pilovej ret'aze vo vol'nobehu
VAROVANIE!
Nebezpečenstvo z dovodu otáčania pilovej ret'aze
Ak sa piłová re'taz otáča vo vol'nobehu, pri przyci moź speśobitŽivotu nebezpećné zranenia.
počet volnobežnych otáčok je prilis vysoký (pozri Kapitola 8.9 "Nastavenie počtu volnobežnych otáčok na karburátore", strana 284),
spojka je poskodená, znečistená alebo nesprávné nastavená. Vyhladajte servisné miesto spolocnosti AL-KO.
8.9 Nastavenie poctu vol'nobeznych otacok na karburatore
Pocet vol'nobeznych otacok je uvedeny v technickych udajoch (pozri Kapitola 13 "Technické udaje", strana 288). Najlepsie sa nastavuje pomocou otackomera.
Ked' je počet vol'nobeznych otáčok správné nastavený, motor beží hladko a pilová ret'az sa neotáča. Podla miesta použitia (v horach, na planinách) je potrebná korekcia nastavenia vol'nobehu dorazovou skrutkou „T“ vol'nobehu.
UPOZORNENIE
Regulačné skrutky pre vol'nobeznú zmes „L“ a zmes plného zaťaženia „H“ smie nastavit len servisné stredisko AL-KO.
Pilová ret'az sa toci bez pridania plynu:
Počet volnobežných otázok je príliš vysoký.
- Dorazovú skrutku „T" vol'nobehu (11/5) trochu povol'te proti smeru hodinovych ručiciek, kým sa pilová ret'az nezastavi.
Motor sa vždy zastavi, ked' sa nepridá plyn:
Ak otácanim dorazovej skrutky „T“ volnobehu nie je:noñé optimálne nastavit' karburátor, karburátor nechajte optimálne nastavit' v servisnom streddisku AL-KO.
8.10 Tabulka udrzby ret'aze
VAROVANIE! Nebezpečenstvo váznych zraneni.
Ak sa na re'tazovej pile nachadza neshvalenaret'azpily alebo vodiaca lista, moze dojst k vaznym zraneniam.
Používajte iba schvalené ret'aze pily a vodiace listy.
Tabulka obsahuje udaje pre rozne druhy ret'azi.
| Typ ret'aze Priemer pilni-ka | Uhol hlavy zubu | Uhol podre-zania | Uhol sklonu hlavy zubu (55°) | Rozmer híb-ky |
| Uhol otáčania nástroja | Uhol sklonu nástroja | Bočný uhol | ||
| 91P053X 5/32" 30° 0° 80° 0,025" | ||||
| 91P057X 5/32" 30° 0° 80° 0,025" | ||||
| Rozmer híbky Pilník | Rozmer híb-ky Pilník | |||
8.11 Plán udrzby
Nasledujuce prace smie vykonavat pouzivate!.
Vsetky ostatné prace smie vykonávat len odborny servis.
Nasledujuce pouny sa vztahuju na normalne pomery pouzitia. Pri zvlastnych podmienkach (napr. mimoriadne dlhe, kazdodenne pouzivanie) sa uvedené intervaly udrzby musia primerane skratit.
Plan udrzby
| Jeden-krát po 5 hod. | Pred za-čatím prác | Tyz-denne | Kaž-dych 50 hod. | Každych 100 hod. | V pripl potre-by | Pred/por se-zone, ročne | |
| Karburátor | |||||||
| kontrola vol'nobehu X | |||||||
| Vzduchový filter | |||||||
| Čistenie X |
Plan udrzby
| Jeden-krát po 5 hod. | Pred za-čatím prác | Týž-denne | Kaz-dych 50 hod. | Kazdych 100 hod. | V prip. potre-by | Pred/por se-zone, roche | |
| Výmena X | |||||||
| Zapa'lovacia sviečka | |||||||
| Kontrola vzdialenosti elektród, przyp. nastavenie | X | X | |||||
| Výmena XX | |||||||
| Tlmič hluku | |||||||
| Vizuálna kontrola a kontrola stavu | X | ||||||
| Palivová nádrž, olejová nádrž | |||||||
| Čistenie XX | |||||||
| Brzda re'taze | |||||||
| Kontrola funkčnosti X | |||||||
| Čistenie, mazanie kíbo-vych miest | X | X | |||||
| Mazanie re'taze | |||||||
| Kontrola XX | |||||||
| Re'taz pily | |||||||
| Vizuálna kontrola a kontrola stavu, kontrola stavu ostrosti | X | ||||||
| Nabrúsenie XX | |||||||
| Výmena, przyp. výmena s re'tazovým kolesom a na-mazanie ložiska re'tazo-veroho kolesa | X | ||||||
| Vodiaca lišta | |||||||
| Vizuálna kontrola a kontrola stavu | X | ||||||
| Otočenie vodiacej lišty X | |||||||
| Namazanie hviezdice na ohybe | X | ||||||
| Vyčistenie drážky re'taze/otvoru na olej | X | ||||||
| Očistenie vnútornej stra-ny ochranného krytu | X |
Plán udrzby
| Jeden-krát po 5 hod. | Pred za-čatím prác | Týž-denne | Kaž-dych 50 hod. | Každych 100 hod. | V pripl potre-by | Pred/por se-zöne, ročne | |
| Všetky dostupné skrut-ky (okrem nastavovacích skrutiek) | |||||||
| Dotiahnut' XX X | |||||||
| Celý stroj | |||||||
| Vizuálna kontrola a kon-trola stavu | X | ||||||
| Čistenie (vrátane vstupu vzduchu, chladiacich re-bier valca) | XX X |
9 POMOC PRI PORUCHÁCH
POZOR!
Nebezpečenstvo zranenia
Ostré a pohybujúce sa diely prístroja možu spósobit zranenia.
V priebehu udrzbarskych, osetrovacich a cistiacich przyvdy nods ochranné rukavice!
UPOZORNENIE
Pri poruchach, ktoré nie su uvedene v tejto tabulke alebo ktoré nemožete odstranit' sami, sa obratte na nás zákaznicky servis.
| Porucha Prćchina Odstrányenie | ||
| Motor nie je możné naśtartovat' alebo po naśtartovaní sa opăt zastaví. | Nesprávny postup Motor naśtartuje tak, ak to je popí-sané v tomto námode na prevádžku. | |
| Znečistená zapal'ovacia sviečka alebo nasprávná vzdialenost' elektród | Očistite zapal'ovaci suviečku alebo ju vymeće. | |
| Znečistený vzduchový filter Vyčistite vzduchový filter alebo ho vymeće. | ||
| Vodiaca lišta a re'taz píly sa ohrievajú. Vzníká dym. | Ret'az píly je príliš napnutá. Uvo'nite napnutie re'taze. | |
| Olejová nádrž je práźdna. Doplěte re'tazový olej. | ||
| Otvor pre prívod oleja a/ale-bo drážka vodiacej lišty są znečistenié. | Otvor pre prívod oleja a drážku vo-diacej lišty očistite. | |
| Motor beží, ale re'taz píly sa nehýbe. | Ret'az píly je príliš napnutá. Uvo'nite napnutie re'taze. | |
| Porucha zariadenia Vyhl'adajte servisné miesto spoloc-nosti AL-KO. | ||
| Namiesto pilín vyhadzuje za-riadenie už len drevený prach. Ret'azová píla sa musí pretlačit' cze drevo. | Ret'az píly je tupá. Ret'az píly naostrite alebo vyhl'adajte servis AL-KO. | |
Porucha Prícina Odstránenie
Zariadenie vbruje nezvyčajným sposobom.
Porucha zariadenia Vyhl'adajte servisiné miesto spoloc-nosti AL-KO.
10 PREPRAVA
VAROVANIE!
Ohrozenie zivota a nebezpečenstvo váznych zraneni.
Beziaca ret'az pily moze pri preprave sposobit' vazne zranenia, dokonca aj usmrtenie.
Ret'azovú pilu nikdy nenoste a neprepravujte so zapnutou ret'azou pily.
Pred prepravou vykonajte vyssie uvedené opatrenia.
Pred prepravou vykonajte nasledujuce opatrenia:
- Vypnite motor.
- Prfstoj nechajte ochladit'.
- Akékol'vek stopy po pilinách alebo zvyškoch oleja odstrante.
- Nasadte ochranny kryt na vodiacu listu.
Ret'azov' pilu prenasajte len za rukovat'. Vodiaca lista by pritom mala smerovat' dozadu.
Vo vozidlach: Poistite re'azovu pilu proti prevrateniu, poškodeniu a vytečeniu prevadzkovych hmôt.
11 SKLADOVANIE
Po každom použití zariadenie dokladne vycistte a - v pripline potreby - nasad'te vsetky ochranné kryty. Pristroj skladujte na suchom, uzamykatel-nom mieste, mimo dosahu detí.
Pred prerušením prevádžky, ktoré trva viac ako 30 dni, vykonajte nasledujúce práce:
Pripadne chyby materialu alebo vyrobné chyby na zariadení odstránine počas zákonnej premlcacej lehoty pre nárok na nahradu škody podla násho vyberu opravou alebo výmenou. Premlcacia lehota sa určuje vždy podla právnych predpisov krajiny, v ktorej bolo zariadenie zakúpené.
Nárok na uplatnenie záruky akzeptujeme len pri:
Nárok na uplatnenie záruky zaníka ak:
poskodenia laku, ktoré vyplyvajú z normálneho opotrebovania
diely podliehajuce opotrebeniu, ktoré su na karte nahradnych dielov označene rámčekom xxxxx (x)
Spalovacie motory (tu platia zaručné podmienky prislušného vyrobcu motora)
Záručná doba zaćina plynút' odo dna zakúpenia zariadienia prvym koncovým oderatel'm. Rozhodujúci je datum na doklade o zakúpení zariadienia. S týmto vyhlasením o záruke a s originálnym dokladom o zakúpení zariadienia sa obratte na svojho predajcu alebo na najblží autorizovaný zákaznicky servis. Zákonné nároky kupujúceho voči predavajúcemu vyplyvajúce z chyb vyrobku dostavaju týmto vyhlasením nedotknuté.
16 PREKLAD ORIGINÁLU ES VYHLÁSENIA O ZHODE
Týmto vyhlasujeme, Že tento produkt vo forme, v akej sa predáva na trhu, splña podmienky harmonizovanych smernic EU, bezpečnostnych štandardov EU a štandardov špecifickych pre produkt.
Vyrobok
Ret'azová pila
Sériové cislo
G4011022
Typ
6436
6442
Hladina hluku
EN ISO 3744
namerany/garantovany
6436:109,9/113 dB(A)
6442:110,0/113 dB(A)
Typová skúška podla
2006/42/ES Priloha IX
BM 18SHW0351-01
Vyrobca
AL-KO Geräte GmbH
Ichenhauser Str. 14
D-89359Kotz
Smernice EU
2006/42/ES
2014/30/EU
2000/14/ES
Posudenie zhody
2000/14/ES - Príloha V
Notifikovánsoba
Dokumentácia - oprávné osoba
Andreas Hedrich
Ichenhauser Str. 14
D-89359Kotz
Harmonizovane normy
DIN EN ISO 11681-1:2011
DIN EN ISO 14982:2009
Kotz, dña 11.01.2018
Dr. Wolfgang Hergeth
Managing Director
