BRUGSANVISNING Solo 6442 AL-KO

2.1 Tilsigtet brug 318
2.2 Forudsigelig forkert brug 318
2.3 Restrisici 318
2.4 Sikkerheds- og beskyttelsenusanordninger 319
2.5 Symboler pa apparatuset.. 319
2.6 Leveringsomfang 320
2.7 Produktoversigt (01) 320

3 Sikkerhedsanvisninger. 321

3.1 Sikkerhedsanvisninger for kedesave 321
3.2 Årsager til og forebyggelse af tilbageslag... 322
3.3 Sikkerhedsanvisninger til arbejdet .... 322

3.3.1 Bruger 322
3.3.2 Driftstider 323
3.3.3Arbejder med kaedesaven 323
3.3.4 Vibrationsbelastning 323
3.3.5 Stjbelastning 324
3.3.6 Omgang med benzin og olie... 324
3.3.7 Sikkerhed for personer, dyr og ting 324

4 Montering. 325

4.1 Montering af styreskinne og savkæde (02 til 06) 325

5 Ibrugtagning 326

5.1 Brændstof 326
5.1.1 Blanding af brændstof 326
5.2 Kædesmøremiddel 326
5.3 Pafyldning af driftsmiddel (07) 327
5.4 Kontrol af kaedestramningen (06, 08). 327
5.5 Kontrol af kaedebremse (09) 327

6 Betjening 328

6.1 Taend/sluk for motoren 328
6.1.1 Start af motoren (10, 11) 328
6.1.2 Sluk for motoren (12) 329

6.2 After udfort arbejde 329
6.3 Skift mellem normal/sommer- og vinterdrift (29) 329

7 Arbejdsmade og arbejdsteknik. 329

7.1 Brug af et barkstød (13) 330
7.2 Traefeldning (14, 15) 330
7.3 Afgrening (16) 331
7.4 Afkortning af traer (17, 18, 19) 331
7.5 Afkortning af bygningstommer 332

8.1 Demontering/montering af luftfilter-daeksel (20) 332
8.2 Rengoring af luftfilter (21). 333
8.3 Kontrol/udskifthng at taendr (22, 23) 333
8.4 Styreskinne (25, 27) 333
8.5 Slibning af savkaeden (24) 333
8.6 Kontrol af kædesmøring (26). 334
8.7 Indstilling af kædesmøring (28) 334
8.8 Kontrol af savkaedens stilstand i tom-gang... 334
8.9 Indstilling af tomgangshastighed pa karburator 335
8.10 Tabel over kaevedigeholdelse.....335
8.11 Vedligheholdelsesplan 336

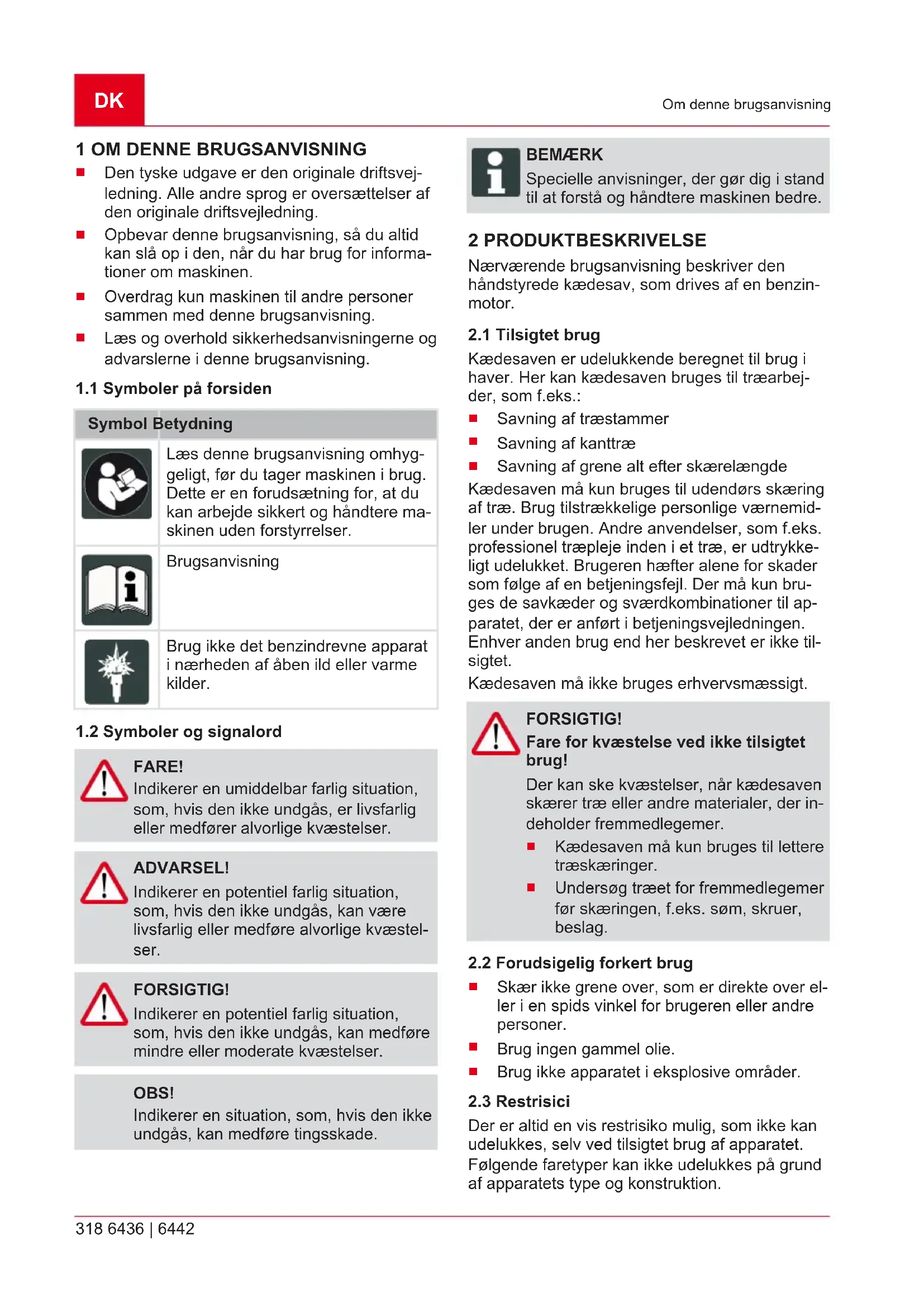

Den tyske udgave er den originale driftsvejledning. Alle andre sprog er oversættelser af den originale driftsvejledning.
Opbevar donne brugsanvisning, sa du alto kan sla op i den, nar du har brug for informa tioner om maskinen.
Overdrag kun maskinen til andre personer sammen med denen brugsanvisning.
Laes og overhold sikkerhedsanvisningerne og advarslerne i donne brugsanvisning.

1.1 Symboler på forsiden

Symbol Betydning

Læs davon brugsanvisning omhyggeligt, før du tager maskinen i drug. Dette er en forudsætning for, at du kan arbejde sikkert og handtere maskinen.uden forstyrelser.

Brugsanvisning

Brug ici det benzindrevne apparati nærheden af aben ild ell ervarme kilder.

Indikerer en umiddelbar farlig situation, som, hvis den ikke undgås, er livsfarlig eller medforer alvorlige kvæstelser.

ADVARSEL!

Indikerer en potentiel farlig situation, som, hvis den ikke undgås, kan��e livsfarlig eller medføre alvorlige kvæstelse.

FORSIGTIG!

Indikerer en potentiel farlig situation, som, hvis den ikke undgås, kan medføre mindre eller moderate kvæstelser.

OBS!

Indikerer en situation, som, hvis den ikke undgås, kan medføre tingsskade.

BEM/ERK

Specielle anvisninger, der gör dig i stand til at forstå og händtere maskinen bedre.

2 PRODUKTBESKRIVELSE

Nærværende brugsanvising beskriver den handstyrede kædesav, som drives af en benzin-motor.

2.1 Tilsigtet brug

Kædesaven er udelukkende beregnet til brug i haver. Her kan kædesaven bruges til træarbejder, som f.eks.:

Savning af traestammer
Savning af kantrae
Savning af grene alt after skaerelaengde

Kædesaven må kun bruges til udendørs skæring af træ. Brug tilstrækkelige personlige værnemidler under brugen. Andre anvendelser, som f.eks. professionel træpleje inden i et træ, er udtrykke ligt edulukket. Brugeren hæfter alene for skader som følge af en betjeningsfejl. Der må kun bruges de savkæder og sværdkombinationer til apparatet, der er anfør i betjeningsvejledningen. Enhver,andenbrug end her beskrevet er ikke til-sigtet.

Kaedesaven mä不同程度 erhvervsmaessigt.

FORSIGTIG!

Fare for kvaestelse ved/DDke tilsigtet
brug!

Der kan ske kvæstelser, nar kædesaven skærer træ aller andre materialer, der indeholder fremmedlegemer.

Kaedesaven ma kun bruges til lettere traeskæringer.
Undersg traeet for fremmedlegemenerf skaeringen, f.eks. som, skruer, beslag.

2.2 Forudsigelig forkert drug

• Skær ikke grene over, som er direkte over el-ler i en spids vindel for brugeren uller andre personer.
  Brug ingen gammad olie.
  Brug/DD

2.3 Restrisici

Der er alto d en vis restrisiko mulig, som ikke kan udelukkes, selv ved tilsigtet brug af apparatet.

Følgende faretyper kan/DDelukkespgrund af apparatets type og konstruktion.

Berøring af kædens fritligende tænder (fare for snitsår).
Adgang til kæden, der kører (fare for snitsår).
Sværdet beværger sig pludseligt og uventet (fare for snitsar).
Dele af kæden Iøsner sig (snitsar/fare for kvæstelser).
Dele af traet, der skares, Iosner sig.
Inhalering af små dele af det bearbjdede træ.
Emissioner fra benzinmotoren.
Hudkontakt med brændstof (benzin/olie).
Horenedsaettelse pga. arbejdet, hvis der icke bruges et horevarn.

2.4 Sikkerheds- og beskyttelsesanordninger

ADVARSEL!

Fare for alvorlige kvæstelser som følge af manipulerede sikkerheds- og beskyttelsensanaordninger

Der kan ske alvorlige kvæstelser under kædesavens brug som folge af manipulerede sikkerheds- og beskyttelsen-anordninger.

Deaktiver aldrig sikkerheds- og beskyttelsesanordningerne!
Arbejd kun med kædesaven, nar alle sikkerheds- og beskyttelsenanordninger fungerer korrekt.

Skedetil styreskinnen

Skeden skal sættes pa styreskinnen og savkæden for en transport for at undgå kvæstelser pa personer eller tingsskader.

Kaebebremse

Kædebremsen udloses af handbeskyttelsen i forbindelse med tilbageslag og standser den korende savkæde med det samme.

Sikkerhedslaseknap

Gashandtaget kan forst trykkes ned, nar sikkerhedslaseknappen er blevet trykket ind.

2.5 Symboler på apparatet

Symbol Betydning
!	Vær saerligt forsigtig under händte- ringen!
	Fare for tilbageslag!
	Driv ikke kædesaven med én hamburger!
	Bær beskyttseshjelm, horeværn og øjenværn!
	Bær beskyttseshandsker!
	Brug solide sko!
	Læs brugsanvisningen für drug!
	Driv altid kædesaven med to hæn- der!
+	Tank til benzizin/olieblanding
→	Primer
	Sol: Normal/sommerdrift
	Snefnug: Vinterdrift

Symbolerne er stanset ind i maskinen for at sikredriftenamt vedligeholdelsen.Hold altid oje meddisse henvisninger.

Symbol	Betydning
	Abning til påfyldning af brændstof-blandingen Position: ved tankens dæksel
	Abning til påfyldning af kædeolie Position: ved olietankens dæksel
	Udlośnning af motorafbryderen: Drei afbryderen til "O" og motoren stand-ser med det samme. Position: til venstre for bagerste greb
	Udlośnning af luftspjældets knap: Trækkes knappen ud, lukkes luftspjældet, trykkes knappen ind, abnes luftspjældet. Position: Luftfilterdæksel
	Indstilling af oliepumpe. Drei stan-gen med en skruetrækker i pilens retning mod MAX for at øge olie-flowvet og mod MIN for at reducere kædeoliens flow. Position: Underside på drevet
	Skruen under markeringen "H" bruges til en indstilling af blandingen ved hjt omdrejningstal. Position: foroven til venstre på det bagerste greb
	Skruen under markeringen "L" bruges til en indstilling af blandingen ved lav't omdrejningstal. Position: foroven til venstre på det bagerste greb
	Skruen over markeringen "T" bruges til en indstilling af omdrejnings-tallet ved tomgang. Position: foroven til venstre på det bagerste greb
	Viser, i hvilken retning kædebrem-sen slækkes (hvid pil) eller spæn-des (sort pil). Position: Styreskinnens forside

Symbol Betydning
	Viser, i hvilken retning kæden er monteret. Position: Styreskinnens forside
113	Garanteret lydtryksniveau: 113 dB(A)

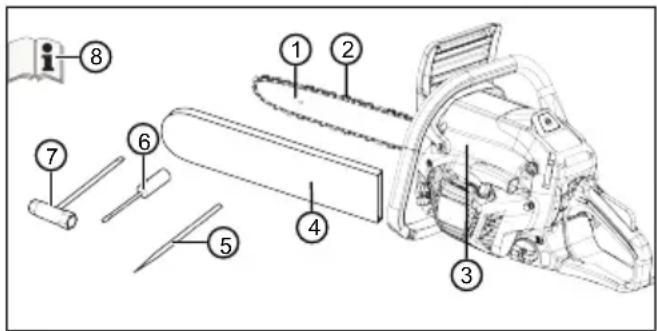

2.6 Leveringsomfang

Kontroler after udpakningen, om alle komponen- ter er blevet leveret.

Nr. Komponent

1 Styreskinne

2 Savkæde

3 Benzindreten kædesav

4 Skede til styreskinne

5 Fil

6 Skruetrækker

7 Kombinationsnøgle

8 Brugsanvisning

2.7 Produktoversigt (01)

Nr. Komponent

1 Styreskinne

2 Savkæde

3 Forrestehandbeskyttelse

4 Forreste grebsbøjle

5 Luftfilterdæksel

6 Laseklemmer til Luftfilterdæksel

7 Gashåndtag

8 Sikkerhedslåseknap

9 Bageste grebsbøjle

Nr. Komponent

10 Vippekontakt til slukning af motoren,
vipper automatisk tilbage
11 Brændstoftank
12 Choker-knap (til kolde starter)
13 Startergrep
14 Olietank
15 Skede til styreskinne
16 Barkstød
17 Møtrikker til styreskinne
18 Indstillingsskrue til kaedestrammer
19 Skinnefastgorelse
20 Primerbolt
21 Brugsanvising

3 SIKKERHEDSANVISNINGER

Kontroller apparatet dagligt ffor brug for skader og driftssikker tilstand, somt hver gang apparatet vaelter ell er ved andre hændelser, som f.eks. brug af krafter som folge af slag ell er stod.
Kontroller brændstofsystemets tæthed samt sikkerhedsudstyretskire Funktion. Brug under ingen omstændigheder apparater, der ikke er driftssikre. Opsg forhandleren i tilfaelde af tvivl.
Bær høreværn under apparatets brug, især\ när der arbejdes mere end 2,5 timer dagligt\ med apparatet. Der dannes kraftig støj under\ apparatets brug, hvilket kan forårsage horeskader.
Bær handsker, der beskytter mod vibrationer, og sorg for pauser for at forebygge vibrati- onssyndromet. Bruges apparatet i længere tid, kan det medfrole gennemblødningsfor-styrrelser i hænderne som følge af vibration-erne. En nojagtig brugstid kan ikke angives. Dette afhænger af forskellige faktorer. Vær under apparatets brug opmærksom på dine hænder og fingre. Opsog læge, hvis der op- star symptomer sasom f.eks. dvhed i fingre- ne, smerter, kloen, svind af muskelkraft samtændring af hudfarve eller hud.
Tænd ikke motoren i lukkede rum og sluk for motoren, hvis du bliver)darlig,svimmel ellerutilpas under apparatets brug.Opsog lage

med det samme. Apparatet udstøder giftige gasser, nar det kører. Disse gasser kan vare usynlige og.uden lugt.

Brug ikke apparatet iærheden af abne flammer eller varme kilder. Benzin- og oliedampe er meget brandfarlige.
Bær stovbeskyttelsemaske, hvis der dannes savstov, damp eller røg under apparatets drug. Disse kan vare farlige for sundeden.

3.1 Sikkerhedsanvisninger for kædesave

Hold alle kropsdele pa afstand af savkaden, nar saven er i gang. Kontroller forud for start af saven, at savkaden ikke berører noget. Under arbejde med en kædesav kan et øjebliks uopmaerksonhed.fore til, at savkaden griber fat i toj aller kropsdele.
Hold altid kædesaven med højre hand pa det bageste handtag og venstre hand pa det forreste handtag. Hvis kædesaven holds fast i den modsatte arbejdsstilling, er der forget risiko for persorskade, og davon arbejdsstilling ma derfor ikke benyttes.
Bær beskyttelsessbriller og horeværn. Supplerende beskyttelsessudstyr til hoved, hænder, ben og fddder anbefales. Passende beskyttesestj reducerer risikoen for persanskade som folge af omkringflyvende spanmateriaile og utilsigtet kontakt med savkæden.
Arbejd ikke med kædesaven oppe i et træ.
Hvis apparatet benyttes oppe i traær, er der fare for kvæstelser.
Sorg altid for at stå godt fast, og benyt kun kædesaven, hvis du star pa et fast, sikkert og plant underlag. Glatte underlag eller ustabile ståsteder som f.eks. en stige kan fore til tab af balancen erler tab af kon-trollen over kædesaven.
Gá ved savning af en gren, der star under spænding, ud fra, at grenen fjedrer tilbage. Nár spændingen i træfibre frigives, kan grenen, der star under spænding, ramme operatoren og/eller forårsage, at vedkommenende mister kontrollen over kædesaven.
Vær saerligt forsigtig ved skæring i underskov og unve træer. Det tynde materiale kan blive viklet fast i savkaeden og slå immod dig eller få dig til at tabe balancen.
Bær altid kædesaven i det forreste hand-tag i slukket tilstand og med savkæden vendt væk fra kroppen. Ved transport eller opbevaring af kædesaven skal beskyttel

sesafdakningen saettes pa. Omhyggelig omgang med kedesaven reducerer sandsynligeden forutilsigtet beroring af den korende savkaede.

Overhold anvisningerne vedr. smoring, kædestramning og udskiftning af tilbehør. En forkert strammet eller smurt kæde kan knække eller medføre forøget risiko for tilbageslag.
Sorg for at holde grebene tøre, rene og frie for olie og fedt. Fedtede, olierede greber glatte og fører til tab af kontrollen.
- Sav kun i tra. Anvend ikke kædesaven til arbejder, som den ikke er beregnet til. Eksempel: Benyt aldrig kædesaven til savning af plastic, murværk eller byggematerialer, der ikke bestar af tra. Anvendelse af kædesaven til arbejder, der er i modstrid med hensigten, kan medføre farlige situationer.

3.2 Årsager til og forebyggelse af tilbageslag

Tilbageslag kan forekomme, hvis spiden af sværdet kommer i kontakt med en genstand, eller hvis træet giver after og klemmer savkæden fast i savsporet.

Kontakt med spidsen af styreskinnen kan i forskeilige situationer fore til en uventet, bagudrettet reaktion, der medforer at styreskinnen bliver slaet opad og i retning af Personen, der betjener apparatet.

Fastklemning af savkaeden langs styreskinnens overkant kan fore til, at sværdet hurtigt stodes tilbage imod Personen, der betjener apparatet.

Alle disse reaktioner kan fere til, at du mister kon-trollen over saven og muligvis kommer alvorligt til skade. Forlad dig ikke udelukkende pa de sikkerhedsanordninger, der er bygget ind i kædesaven. Du skal som bruger af en kædesav træffe en række forskellige forholdsregler med henblick pa at kunne arbejde ut den uheld og personskade.

Et tilbageslag er en konsekvens af forkert aller fejlbehæftet brug af værktøjet. Sådanne hændelser kan forbhindres ved egnede forsigtighedsfor-holdsregler iht. nedenstænde beskrivelser:

Hold saven fast med begge hænder, og sørg for, at grebene på motorsaven omsluttes af tommelfingeren og de øvrige fingre. Sørg for at stå med kroppen og armene i en stilling, hvor du har mulighed for at modstå kræfterne fra tilbageslaget. Når der træffes egnede forholdsrögler, er

brugeren i stand til at modstå kræfterne fra tilbageslaget. Giv aldrig slip pa kædesaven.

Undgå atypiske kropsholdninger, og sav aldrig over skulderhøjde. På den på undgås utilsigtet kontakt med spidsen af sværdet, og der opnås mulighed for bedre kontrl over kædesaven i uventede situatio-ner.
Anvend altid producentens foreskrevne reservedelssvard og -kæder. Forkerte reservedelssvard og savkæder kan.fore til brud på kæden og/eller til tilageslag.
Overhold producentens anvisninger vedr. skerpning og vedligeholdelse af savkaden. For lave ryttere forger tendensen til tilbageslag.

3.3 Sikkerhedsanvisninger til arbejdet

Overhold nationale sikkerhedsbestemmelser, f.eks. fra arbejdstilsyn, i Tyskland parterne i den kollektive overenskomst for byggesektoren ("Sozialkassen"), myndigheder for arbejdssikkerhed.
Arbejd kun med tilstrækkeligt dagclys eller kunstig belysning.
Hold arbejdsområdet frit for ting (f.eks. savspaner og lign.). Der er fare for atkommen til at snuble.
Brugeren er ansvarlig for eventuelle ulykker på andere personer og disses ejendom.

3.3.1 Bruger

Børn under 16 År og personer, der/DD he har Iest brugsanvisningen, ma/DD bruge maskinen.
Arbejder du forste gang med en kædesav: Få brugen af kædesaven forsklet af sælgeren aller en,anden kyndig person,eller tag etkursus i brugen.
Personer, der bruger kædesaven skal vare udhvilede, raske og i form. Mä du af hensyn til sundheden ikke anstrenge dig, bør du rãdfore dig med en læge, om du ma arbejde med en kædesav.
Tag forholdsregler til beskytelse mod vibrationsbelastninger. Afhengigt af hvad værktøjet skal bruges til, kan de faktiske vibraptionsværdier afvige fra de værdier, der er angivet i de tekniske data. Tag højde for det samlede arbejdsforløb, altsø ogss tidspunkter hvor værktøjet kører uten last uller er slukket. Egnede forholdsregler omfatter blandt andet regelmaessig vedligeholdelse og pleje

af værktøjt og af værktøjshoveder, at holde hænderne varme, regelmaessige pauser savel som god planægning af arbejdsforløbet.

Find den maksimale betjeningsvargighed og passende arbejdspauser ved hjaelp af vibrationsværddien.

3.3.2 Driftstider

Overhold de nationale bestemmelier for kædesavens driftstider. Kædesavens driftstider kan vare begrænset af nationale og lokale bestemmelier.

3.3.3 Arbejder med kedesaven

ADVARSEL!

Fare for alvorlige kvæstelser.

Bruges en ufulldstaendigt monteret kædesav, kan der ske alvorlige kvæstelter.

Brug forst kædesaven, nár den er monteret fuldstændigt.
Foretag en synskontrol for haverug for at kontrollere, at kadesaven er fuldstendig og at der icke er skader eller slidte komponenter. Sikkerheds- og beskyttelssenanordningerne skal vare intakte.

Arbejd aldrig alene.
Lad altid en forbindskasse sta parat i tilfaelde af ulykke.
Undgå at røre ved metalgenstande, der er stukket ned jorden eller har elektrisk jordforbindelse.
Det personlige beskyttelsesudstyr bestar af:

Beskytteseshjelm
Horeværn (f.eks. orebeskytter), især under en daglig arbejdstid på mere end 2,5 timer
Beskyttelsesbriller aller beskyttelseshjelmens visir
Sikkerhedsbukser med skareindlaeg
Solide arbejdshandsker
Sikkerhedssko med skridsikker sal, stalkappe og skareindlaeg

• Brug/DDK kædesaven over skulderhɒjde, idet det sʌkke længe er muligt at händtere den sikkert.
  Sluk for motoren, og saet skeden pa, nár du skifter opholdssted.
  Stands benzinmotoren, nár den ikke skal bruges. Sæt skeden på.

Laeg kun kaedesaven fra dig, nár du har slukket for den.
- Brug/DDesaven som Iofestang ellertil at flytte tae.
Traestammer, der er tykkere end sværldaengden, ma kun saves over af fagfolk.
- Savkaeden mä kun sættes på materialet, nar den er kommet op i fart. Tænd aldrig for kædesaven, mens savkaeden hviler på materialet.
Pas pà, at der/DDke kommer savkædeolie ned pà jorden.
Undlad at save, nár det regner, sner eller stormer.
Sikkerheds- og beskyttelsesanordningerne ma aldrig deaktiveres.

3.3.4 Vibrationsbelastning

ADVARSEL!

Fare pga. vibration

Den faktiske vibrationsemissionsværdi under brug af maskinen kan afvige fra den værdi, producenten har angivet. Vær opmærksom pa følgende indflydelsefasktorer for og under brug:

Bruges maskinen som tilsigtet?
Skaeres aller forarbejdes materialet korrekt?
Er maskinen i en ordentlig brugbar tilstand?
Er skareværktøj tet slebet korrekt, og er det korrekte skareværktj monteret?
Er der monteret holdegreb aller ekstra vibrationsgrep, og er de fast forbundet med maskinen?

• Brug kun redskabet med det omdrejningstal, der er foreskrevet til det pagaelende arbeje. Undgå maksimal hastighed, sö larm og vibrationer minimeres.
• Maskinens larm og vibrationer kan blive foroget som ffolge af ukorrekt brug og service. Dette medforer sundhedsskader. Sluk maskinen i disse tilfaelde med det samme, og fa den repareret af et autoriseret servicevarksted.
  Belastningen som ffolge af vibrationer afhanger af det arbejde, der udfores aller af maskinens brug. Vurder belastningen, og sorg for tilstrækkelige arbejdspauser. Demed redu

ceres belastningen som ffolge af vibrationer over hele arbejdstiden.

Bruges maskinen i længere tid, udsettes brugeren for vibrationer, hvilket kan give kredsløbsforstyrrelser ("hvide fingre"). Bær handsker, og hold hænderne varme for at minimereijke risiko. Fastlås symptomer på "hvide fingre", skal en læge opsøges med det samme. Til disse symptomer hører: Følelselsloshed, snurren, kløen, smerter, ingen kraft, eller farven erller hudens tilstandændrer sig. Disse symptomer angar normalt fingre, hænder erller pulsen. Er temperaturerne udendørs lav (under 10^ ), er risikoen storre.
Hold laengere pauser i Iobet af arbejdsdagen, sa du kan komme dig igen after larm og vibrationer. Planlaeg dit arbejde saledes, at maskiner, der danner kraftige vibrationer, bruges fordelt over flere dage.
Fär du en ubehagelig fornemmelse, ellere ndres hudens farve pa haenderne under maskinens brug, skal arbejdet afbrydes med det samme. Hold noc pauser, for træthed meldersig. Uden tilstrækkelige pauser kan et handarm-vibrationsyndrom opsta.
Minimer risikoen for at blive udsat for vibrationner. Plej maskinen som angivet i brugsanvisin-ningen.
Skal maskinen bruges ofte, skal du henvende dig til din forhandler for at kobe antivibratio. onstilbehør (f.eks. greb).
Fastlaeg en arbejdsplan for, hvordan vibrationsbelastningen kan minimeres.

3.3.5 Stojbelastning

Stojbelastning kan/DDgAs helt med maskinen. Brug den stojende maskine pa tilladte tidspunkter. Overhold hviletider, og begrens arbejdets varighed til det ndvendigste. For din egen personlige beskyttelse og for at beskytte personi i nærheden, skal der bruges horevarn.

Der dannes en eksplosiv atmospere, hvis benzin/luft-blandingen siver ud. Antendelse, eksplosion og brand kan medfore alvorlige kvestelser og vare livsfarlig ved ukorrekt handtering af brændstoffet.

Rygning er forbudt, nár benzinen händteres.
Handter kun benzin udendørs og aldrig i lukkede rum.
Overhold ubetinget falgende regler.

Transporter og opbevar kun benzin og olie i beholderde, der er godkendt til dette formål. Sørg for, at børn ikke kan få adgang til opbevaret benzin og olie.
Forebyg forurening af jorden (miljobeskyttelse) ved at sorge for, at der icke trænger benzizin og olie ned i jorden. Brug en tragt til pa-fyldningen.
Fyld aldrig brændstof på apparatet i lukkederum. Benzindampe kan samle sig på gulvet og derved forårsage antændelse eller endda en eksplosion.
Tør spildt benzin af apparatet eller på gulvet. Lad tekstiler, som er blevet brugt til optørring af benzinen, tøre på et sted med god ventilation, inden du bortskafferppe tekstiler. I modsat fald kan der ske spontan selvantaendelse.
Er benzin blevet spildt, dannes der benzindampe. Start derfor aldrig apparatet ved dette sted, men mindst 3 m væk.
Undgå hudkontakt med mineralske olieprodukter. Indänd ikke benzindampe. Bær altid beskytteshandsker under pafyldningen af brændstoffet. Skift beskyttesestøj regelmæssigt, og fæ det renset.
Sorg for, at dit toj ikkekommen i kontakt med benzinen. Hvis der er kommet benzin pa dit toj, skal du skiffe toj omgaardene.
Fyld aldrig benzin pa apparatet, mens motoren er i gang ell er varm.

3.3.7 Sikkerhed for personer, dyr og ting

• Brug kun maskinen til de opgaver, den er beregnet til. Hvis maskinen ikke bruges som til-sigtet, er der risiko for kvæstelser og tingsskader.

Taend kun for maskinen, när der/DDie opholder sig personer og dyr i arbejdssomradet.
Overhold en sikkerhedsafstand til personer og dyr. Sluk for maskinen, hvis personer ell er dyr nærmer sig.
Hold aldrig motorens udstodningsstrale mod personer og dyr samt brandfarligeprodukter og genstande.
Grib aldrig ind i indsugnings- og luftgitteret, nar motoren er i gang. Der er fare for kvæstelser på de roterende maskindele.
Sluk altid for maskinen, nar den ikke skal bruges. F.eks. nár arbejdsområdet forlades, ved service og vedligeholdelse, nár benzin/olieblandingen hældes på maskinen.
Sluk for maskinen i tilfelse de af en ulykke for at undgå yderligere kvæstelser og tingsskader.
- Brug aldrig maskinen med slidte eller defekte dele. Slidte eller defekte maskindele kan forårsage alvorlige kvæstelser.
Opbevar maskinen Eden for boRs rækkevidde.

4 MONTERING

FARE!

Livsfare samt fare for alvorlige kvæstelser.

Livsfare og fare for meget alvorlige kvæstelser nár motoren er tilsluttet.

Alle indgreb skal udfores med slukket motor.

OBS!

Fare for skader på apparatet

Fare for skader på apparatet pga. ukorrekt montering.

Udpakning og montering skal findested pa et plant og stabilt underlag.
Der skal vare tilstrækkelig plads til bevægelse af apparatet og emballagen, og der skal vare egnet værktj til radighed.

OBS!

Fare for miljøforurening

Fare for miljoforurening pga. ukorrekt montering.

Bortskaffelse af emballagen skal finde sted i overensstemmelse med gaeldende lokale forskritter.

FORSIGTIG!

Fare for kvaestelse

Skarpe samt bevægende apparatdelekan medfrole kvaestelser.

Bær altid faste arbejdshandsker, nár du skal montere sværdet og kæden.
Arbejd ved montering af sværdet og kaeden altid med største omhu for at undgå negative indvirkninger på apparatets sikkerhed og effektivitet; hvis du er i tvivil om noget, skal du kontakte din forhandler.

BEM/ERK

Apparatet leveres med afmonteret svard og kede og med tom blandingsog olietank.

Kontroler for monteringen, at kaedebremsen ici er spendt. Kaedebremsen slekkes, nar handbeskyttelsen (01/3) trakkes mod grebsbajlen (01/4).

4.1 Montering af styreskinne og savkæde (02 til 06)

1. Løsn de to sekskantmøtrikker (02/1) med den medfølgende kombinationsnøgle og træk kædehjulsbeskyttelsen (02/2) af (02/a).
2. Fjern afstandssstykket (02/3) af plast. Afstandsstykket benyttes kun under transport af det indpakkede apparat og behoves ikke jegere.
3. F or styreskinnens (03/1) not ind i tapskruen (03/2) (03/a). Skub styreskinnen mod maski-nens hus (03/b).
4. Læg savkæden (04/1) omkring kædehjulet (04/2) og ind i styreskinnens not (04/3). Hold øje med køreretningen. Læg savkæden omkring styreskinnens omstyringsjul (05/a).
5. Sæt kædehjulsbeskyttelsen (06/1) påigen. Spænd her sekskantmøtrikkerne (06/2) kun let til.
6. Skub styreskinnen fra maskinens hus, indtil savkaeden er strammet let.
7. Spænd kun de to sekskantmøtrikker (06/2) sa meget, at savkæden stadig kan strammes.
8. Drej indstillingsskruen til kædestrammeren (06/3) sa meget, at savkaeden bliver strammet korrekt (se kapitel 5.4 "Kontrol af kædestramningen (06, 08), side 327).
9. Spænd sekskantøtrikkerne (06/2) til.

5 IBRUGTAGNING

5.1 Brændstof

OBS!

Fare for skader pa apparatet

Anvendelse af benzin alene beskadiger motoren og medforer, at garantien bortfalder.

Benyt kun benzin og smoreolie af hoj kvalitet, sa de mekaniske deles samlede ydeevne og holdbarhed og-sa er givet pa laengere sigt.

BEM/ERK

Blyfri benzin har en tendens til at danne aflejringer i dunken, hvis det opbevares i mere end 2 maneder. Anvend alto frisk benzin!

Dette apparat er udstyret med en totaktsmotor, som arbejder med en benzin/olie-blanding.

Egnet olie

Brug kun syntetiske totakt-motorlier af høj kvali-tet. Hos forhandleren fas olier, der er udviklet specifikt til sabanne motorer, og som muliggør hje ydeevner.

Egnet benzin

Brug kun en blyfri benzin pa mindst 90 oktan.

5.1.1 Blanding af brandstof

FARE!

Benzin og blanding er letantaendelige!

Benzin og blanding ma kun opbevarres i beholderde, der er godkendt specifikt til brændstoffer, og pa et sikkert sted beskyttet imod kilder til varme og aben ild.
Beholderne ma aldrig opbevares, sa de pa nogen made er tilgengelige for born.
Der mä ikke ryges under forberedelsen af blandingen, og forsøg i videst mulige omfang at undgå indanding af benzindampene.

OBS!

Risiko for motorskader

Ren benzin medfører skader, og at motoren ikke fungerer mere. Garantikrav kan i dette tilfælede ikke gøres gældende over for fabrikanten.

• Driv kun motoren med en benzin/ olieblanding i det foreskrevne blandingsforhold.

BEM/ERK

Blandingen er Iobende udsat for en ald-ringsproces. Forbered icke for store maengder ad gangen, da der er risiko for, at der derved kan dannes aflejringer.

BEM/ERK

Rengør benzin- og blandingsbeholdere regelmaessigt for at fjerne eventuelle aflejringer.

Er blandingen ikke god nok, øges risikoen for koblingsslid. Garantien mister sin gyldighed, nar anvisninger om blanding af brændstoffet osv. fra这部分handbog ikke overholds.

I skemaet nedenfor findes et eksempel pa et korrekt blandingsforhold.

Blandingsforhold Benzin Olie

50:1 (50 dele brand- 5 liter 100 ml stof og 1 del olie)

1. Hæld ca. halvdelen af den anførte benzinmængde i en dertil godkendt beholder.
2. Fyld al olien i beholderen iht. specifikationen i tabellen.
3. Tilsæt resten af benzinen.
4. Luk beholderen, og bland grundigt.

5.2 Kædesmøremiddel

OBS!

Fare for skader på apparatet

Bruges der gammad olie til kedesmorgen, kan det indeholdte metalstov slide styreskinner og savkaede for hurtigt. Fabrikantens garantien bortfalder i dette tilfaelde.

Brug aldrig gammad olie, men kun okoologisk,nedbrydelig savkaedeolie.

OBS!

Fare for miljøforurening

Brugen af mineralsk olie til kædesmørin-gen kan medføre alvorlig miljøforuren-ning.

Brug aldrig mineralsk olie, men kun okoLOGisk nedbrydelig savkaedeolie.

Der må ikke benyttes forurenet olie, da dette kan före til blokering af filteret i tanken og irreparabel beskadigelse af oliepumpen.

Det er meget vigtigt, at der bruges olie af høj kvalitet for at sikre en effektiv smøring af de skærende dele. Brugt olie eller olie af ringere kvalitet pa-virker smøringen negativt og forkorter savkædens og styreskinnens levetid.

Olietanken bør fyldes helt op (ved hjælp af en tragt), hver gang der pafyldes brændstof. Da oliétankens kapacitet er beregnet säledes, at brændstoffet vil ære brugt op før olien, sikres det, at apparatet ikkekommen til at køre uten smoremiddel.

5.3 Pafyldning af driftsmiddel (07)

FARE!

Der dannes en eksplosiv atmospere, hvis benzin/luft-blandingen siver ud. Antendelse, eksplosion og brand kan medfore alvorlige kvestelser og vare livsfarlig ved ukorrekt handtering af brændstoffet.

Rygning er forbudt, nar benzinen handteres.
Handter kun benzin udendors og aldrig i lukkede rum.
Overhold ubetinget falgende regler.

Hael brandstoffe pa

1. Sluk motoren, og træk skeden over savkæden.
2. Rengør tankdækslet (07/1) og det omkringlig-gende omrade, sa der ikke kan falde snavs ned i tanken.
3. Skru forsigtigt tankdaekslet (07/1) op, da der kan have dannet sig tryk i beholderen.
4. Fyld brændstoffet på med en tragt.
5. Sæt tankdækslet på tanken og skru til.
6. Tør spildt brændstof af bunden og apparatet.
7. Start apparatet først, nær brændstofdampe er fordampede.

Pafyldning af savkaedeolie

1. Sluk motoren, og træk skeden over savkæden.
2. Rengør olietankdækslet (07/2) og det omkringliggende omrade, sa der ikke kan falde snavs ned i tanken.
3. Skru olietankdaekslet (07/2) pa.
4. Fyld savkadeolien på med en tragt.
5. Sæt olietankdækslet på tanken og skru til.
6. Tør spildt savkædeolie af bunden og apparatet.

5.4 Kontrol af kaedestramningen (06, 08)

FARE!

Livsfare samt fare for alvorlige kvæstelser.

Livsfare og fare for meget alvorlige kvaestelser nar motoren er tilsluttet.

Alle indgrep skal udfores med slukket motor.

Stramningen er korrekt, när trækleddene ikke løsner sig, när savkaeden loftesmidt på styreskinnen (08/1), og när savkaeden stadig kan drejes.

Stramning af savkaeden

1. Løsn kædehjulsbeskyttelsens (06/1) sekskantmøtrikker (06/2) med den medfolgende kombinationsnøgle.
2. Drej indstillingsskruen (06/3) sa meget, at savkaeden bliver strammet korrekt.
3. Spænd seskantøtrikkerne (06/2) til.

5.5 Kontrol af kaedebremse (09)

ADVARSEL!

Livsfare og fare for meget alvorlige kvæstelser pga. defekt kædebremse

Fungerer kædebremsen ikke, kan der f.eks. ske tilbageslag (kickback) og den kørende kæde kan medføre meget alvorlige kvæstelser eller endda+vare livsfarlig for brugeren.

Test kaedebremsen forh haverbrug.
Tænd ikke for kædesaven, hvis kædebremsen er defekt. Få kædesaven kontrolleret af et serviceværsted.

Apparatet er udstyret med et sikkerhedsbremse-system (kaedebremse).

Kædebremsen er en anordning, der blev udviklet til at standse savkædens bevægelse omgående, nar den registerrer et tilbageslag. Kædebremsen er normalt automatisk aktiveret af masseinertien. Denne bredse kan øgsødres manuelt til en kontrol.

1. Start motoren, og hold apparatet fast i begge greb.
2. Betjen sikkerhedslaseknappen (01/8) og gashandtaget (01/7) for at holde kaden i bevagelse, og tryk derefter handbeskyttelsen (09/1) fremerefter med handryggen (09/a). Savkaeden skal standse med det samme.
3. När savkæden stå stille, skal sikkerhedslaseknappen og derefter gashandtaget slippes.
4. Sluk motoren.
5. Tryk handbeskyttelsen bagud (09/b) for at Iosne kaedebremsen

6 BETJENING

Overhold nationale bestemmelier for anvendelsestider.
Hold godt fat om bageste grep med horehand og tag om bojlegrebet med venstrehand.
Slip nikke grebene, mens motoren er i gang.
Brug ikke kaedesaven:

hvis du er traet
foler digutilpas
har indtaget alcohol, medicin og narkotika

6.1 Taend/sluk for motoren

ADVARSEL!

Der dannes en eksplosiv atmospere, hvis benzin/luft-blandingen siver ud. Antendelse, eksplosion og brand kan medfore alvorlige kvestelser og vare livsfarlig ved ukorrekt handtering af brændstoffet.

Motoren må ikke startes tættere end 3 meter på optankningsstedet.

6.1.1 Start af motoren (10, 11)

FORSIGTIG!

Fare for kvæstelser pga. startsnoren

Handen kan blive trukket hurtigt mod motoren med startsnorens hurtige returnering. Dette kan medfrole klemninger erler forstuvninger.

Vikl aldrig startsnoren omkring handen.

OBS!

Fare for skader på apparatet

Trækkes startsnoren for langt ud, kan det medføre beskadigelser.

Undlad at trække snoren helt ud og undgå at bringe snoren i kontakt med kanten af snorestyret. Før der- after grebet ind imod apparatet, og sorg for at forhindre, at snoren trakskes ukontrolleret ind igen.

OBS!

Fare for skader på apparatet

Körer motoren med højt omdrejningstal og udlost kædebremse, kan koblingen blive for varm.

Undlad at lade motoren kore med hoge omdrejningstal og uldost kede-bremse.

Koldstart

Med en kold start menes en motorstart, after at motoren har varet slukket i mindst 5 minutter ell er after at der blev fyldt brændstof pa.

1. Placer apparatet på en plan flade, hold om den forreste grebsbøjle og tryk apparatet mod jorden. Stigevt. ind i den bagerste grebsbøjle med den højre fodspids.
2. Spænd kædebremsen, tryk handbeskyttelsen fremerefter.
3. Fjern savkaedens skede.
4. Tryk primerbolten (10/1) 3 til 4 gange (10/a).
5. Drej choker-knappen (11/1) helt med uret.
6. Traek startergrebet (11/2) op med den fri hand (11/a), indtil der mærkes en modstand.
7. Slip/DD: startergrebet, træk kraftigt i det flere gange, indtil motoren starter. Drej chokerknappen (11/1) helt mod uret.

8. Træk flere gange kraftigt i startergrebet (11/2), indtil motoren starterigen.

9. När motoren körer, skal der trykkes kört på sikkerhedsläseknappen (11/3) og gashändtaget (11/4). Dermen frigøres karburatorens spjæld fra den låste position.

10. Lad apparatet korei tomgang i ca. 1 minut.
11. Slæk kædebremsen, tryk dertil händbeskyttesen bagud.

Varmstart

Standses motoren et øjeblik, kan den kun startesigen med et tryk på primerbolten, dog uten at choker-drejeknappen skal drejes.

6.1.2 Sluk for motoren (12)

1. Slip sikkerhedslaseknappen (12/1) og derefter gashandtaget (12/2).
2. Lad motoren kore i tomgang i nogle sekunder.
3. Trykvippekontakten (12/3) i position "0" (12/a).

6.2 Efter udfort arbejde

ADVARSEL!

Fare for kvaestelser pa klinger

Savkaedens skarpe led kan forarsage snitsar.

Sluk for motoren.
Baer beskyttseshandsker.

ADVARSEL!

Brandfare

Det varme apparat kan anteende afska-ret materiale (f.eks. savsmuld, rester af grene eller blade).

Lad motoren kole af, inden du stiller apparatet til opbevaring i et rum.
- Reducer brandfaren ved at rengore apparatet for savspaner, kviste, blade og overskydende fert.
Beholdere med skareaffald ma aldrig opbevares indendors.

1. Sluk motoren (se kapitel 6.1.2 "Sluk for motoren (12)", side 329).
2. Lad apparatet kole af.
3. Fjern alle spur af savspaner og olierester.

4. I tilfælde af stærk tilsmudsning skal savkæden afmonteres og lægges i blød i nogle ti-mer i en beholder med et specialrensemiddel. Skyl den afterfolgende med rent vand, og behandi den med en egnet rustbeskyttelssesspray, inden den monteres pa apparatet.

5. Træk skeden på savkaeden, for apparatet laegges til side.

6.3 Skift mellem normal/sommer- og vinterdrift (29)

For at forebygge overisning af karburatoren ved lave omgivelsestemperaturer (under 5^ ), kan indsugningsluften forvarmes ved at aendre stillingen pa skyderindsatsen til vinterpositionen. Skyderindsatsen er placeret under luftfilterdaekslet, som skal tages af.

OBS!

Bruges kædesaven ved mere end 5^ og skyderindsatsen star i vinterposition, kan apparatet blive for varmt.

Kontroller omgivelsestemperaturen fbr drug, og tilpas skyderindsatsens position after behov.

1. Demontér luftfilterdækslet (se kapitel 8.1 "Demontering/montering af luftfilterdæksel (20)," side 332).
2. Træk skyderindsatsen (29/1) ud af rammen med händen (29/a).
3. Drej skyderindsatsen horisontalt (29/b):

Over 5^ dvs. normal/sommerdrift: Sol-symbolet (29/2) skal kinne ses i normal/sommerdrift.
Under 5^ dvs. vinterdrift: Snefnugssymbolet (29/3) skal kinne ses i vinterdrift.

1. Drej skyderindsatsen vertikalt (29/c).
2. Skub skyderindsatsen ind i rammen (29/d).
3. Monter luftfilterdakslet (se kapitel 8.1 "Demontering/montering af luftfilterdaksel (20)," side 332).

7 ARBEJDSMADE OG ARBEJDSTEKNIK

FARE!

Livsfare på grund af utilstrækkeligt faglig viden!

Utilstrækkelig faglig viden kan vaere skyld i meget alvorlige kvæstelser og endda dødsfald!

Kun instruerede og erfarne personer ma faelde og afgrene traer.

Den roterende savkæde udvikler hjoe kræfter, som kan medføre at savkæden pludseligt og ukontrolleret springer ud af snittet og slyngses væk.

Hold fast om kædesaven med begge hænder, den venstre hand om den forreste grebsbøjle og den højre hand om den bagerste grebsbøjle. Uafhængigt at, om du er højre-ller venstrehandet.

FARE! Livsfare ved tilbageslag (kickback)!

Sker der et tilbageslag (kickback), kan brugeren blive livsfarligt kvaestet.

Overhold ubetingt tiltagene for at undgå tilbageslag!

FORSIGTIG! Sundhedsfare ved inhalering af farlige stoffer!

Inhalering af dampe fra smoreolier, udstodningsgasser og savstov kan medfore sundhedsskader.

Brug derfor altid de foreskrevne personlige værnemidler.

FORSIGTIG! Fare for kvæstelser, hvis kædesaven er blokeret

Hvis du forsøger at trække det blokerede apparat, dvs. savkaeden/styreskinnen, med taendt motor ud af snittet, er der fare for kvæstelser samt fare for at apparatet beskadiges.

Stands motoren, og bræk snittet (f.eks. med et brydejern) eller udfor et aflastningssnit med en,anden kedesav erler et andet apparat. Trak det blokerede apparat væk,sa snart snittet udvides.
Folg henvisningerne og fremgangsmaderne i de folgende afsnit, for at undga at savkaden blokeres ellerkmer fast.

BEM/ERK

Der afholdes med jevne mellemrum kurseri handtering af kadesave og traefeldning.

7.1 Brug af et barkstød (13)

1. Sæt barkstødet (13/1) an på stammen og udfør en cirkelbevægelse med savkæden (13/a), sä den skærer ned i træet.
2. Gentag dette flere gange, og forskyd barkstodets placering en smule hver gang (13/b).

7.2 Traefaelding (14, 15)

FARE! Livsfare ved faldende traeer!

Hvis det ikke er muligt at undvige bagud,\ nár træet falder, er der fare for alvorlig\ kvæstelse eller endda dødsfald!

Begynd først at fælde, nár du har sikret dig, at du kan vige uhindret tilbage fra træet, der skal fældes.

FARE! Livsfare ved et træ, der falder ukontrolleret!

Der er fare for sverige alvorlige kvæstelser og endda dødsfald ved træer, der falder ukontrolleret!

For at sikre at et trae falder kontrollet, skal der vare en faeldekam pa ca. 1/10 af traets diameter mellem forhugget og faeldesnittet.
Faeld参加会议，hvis det blaeser.

BEMERK Der makuun anvendes kiler af trae, kunst-. stof ellr aluminium.

Før et traefaldes, skal ffolgende forholdsrregler udfores.

Sorg for, at der ici er personer, dyr ell genstande inden for fareomradyet.
Sikkerhedsafstanden mellem andre arbejdspladser aller genstande skal vare pa mindst 21 / 2 gange traets laengde.
Pas pa forsyningsledninger og andres ejendom. Underret eventuelt energiselskabet ellerejeren.
Bedom traeets faldretning. Traet faldretning bestemmes ved:

Traeets naturlige haeldning

traeets hoge
Flere grene pa den ene end pa den anden side af treaet
niveauforhold/skråning
Asymmetrisk vækst, skader i treet
vindretning og vindhastighed
snebelastning

Arbejd altid oven over traet, der skal faeldes, hvis det vokser pa en skrning.
Forvis dig om, at der/DD er hindringer i den forud fastlagte returneringsvej. Returneringsvejen skal vare ca. 45^ skrát bagud i forhold til fælderetningen (14).
Stammen skal vare fri for krat, grene og fremmedlegemer (f.eks. smuds, sten, lost bark, som, klammer, trad osv.).

Der skal laves et forhug og et fældesnit for at fælde et træ.

1. Anbring barkstødet sikkert på traematerialet, der skal saves ved fælde- og afkortningsssnit.
2. Sav forst forhugget vandret ned (15/c), og derefter skrat fra oven i en vinkel pa mindst 45^ . Pa donne made undgas det, at kedesaven klemmes fast, nar det andet kaervsnit skares. Forhugget skal vare sa langt nede ved jorden som muligt og anbringes i den onskede felderetning (15/e). Dybden skal vaere pa ca. 1/4 af stammens diameter.
3. Sav nogagtigt vandret ind for at danne et fael desnit (15/d) pa den modsatte side af forhugget. Faeldesnittet skal vare 3-5 cm over det vandrette snit i forhugget.
4. Sav fældesnittet (15/d), sa der stadig er en fældekam (15/f) på mindst 1/10 af stammens diameter mellem forhugget (15/C) og fældesnittet (15/d). Denne fældekam forhindrer, at tæet drejer og falder i den forkerte retning. När fældesnittet (15/d)kommen tættere og tættere på fældekammen (15/f), bør træet begynde at hælde. Hvis træet falder, mens der saves:

Afbryd fældesnittet, hvis træet eventuelt falder i den forkerte retning eller bojer sig tilbage og klemmer kædesaven fast. Driven kile ind for at abne snittet og rette træet ind after den ønskede faldretning.
Træk straks kædesaven ud af snittet, slå den fra, og læg den væk.
Træk dig tilbage til undvigelsesområdet.
Pas pa nedfaldende grene og kviste.

1. Hvis traeet bliver staende, skal du fà træet til at falde kontrolleret ved at drive kiler ind i fældesnittet.
2. Når du er færdig med at save, skal du straks tage horeværnet af, og vare opmaerk som pa signaler eller advarselsrab.

7.3 Afgrening (16)

Ved dette arbejde skal ffolgende punkter overholdes:

Afstot kaedesaven pa traestammen, og skær frit tilgengelige grene direkte af traestammen (16/a).Arbejd nedefra og opefter pa skraninger.
Lad fprest storre nedadvende grene, der stoter traet, blive siddende.
Sav mindre grene over med et snit.
Pas pa grene, der er i spænd, og skær dem forst en smule oppefra, og derefter nedefra og op, sa kædesaven ikkekommen til at saete sig fast (16/b).
Frithaengende grene skares en smule igennem nedefra og derefter igennem oppefra (16/c).
Indstik-, længe- og hjertesnit bør kun udfores af erfarne eller instruerede personer.

7.4 Afkortning af traer (17, 18, 19)

Ved dette arbejde skal ffolgende punkter overholdes:

Stå altid oven over træstammen på skråninger, da der er risiko for, at træstammen kan rulle ned.
Før kædesaven säledes, at alle kroppens de- le holds uden for savkædens forlængede svingomrade.
Saat kaedesaven an mod stammen:

Sæt barkstødet på lige ved sider af snitkanten, og lad kædesaven dreje rundt om dette punkt.
Kædesaven kan glide æk aller hoppe let, när den sættes an mod emnet. Dette afhænger af træet samt savkaedens til-stand. Hold derfor altid godt fast om kædesaven.

Kædesaven svinger lidt pga. dens eigenvægt after skæringen, da den ikke længere understøtes af skæringen. Hold kontrolleret imod og udov intet tryk, SSE savkaeden ikke rammer jorden.
Vent, til savkaeden star stille, for du slukker kaedesaven after et udfort snit.

Sluk altid for kædesavens motor, før du gär hen til det næste træ.

Træstammen hviler i hele sin længde pa jorden:

• Skær træstammen gennem ovenfra, og pas på ikke at ramme jorden (17/a).

Træstammen hviler pa den ene ende:

For at undgå træsplinter eller at kædesavenkommen til at sætte sig fast, skal du Först save 1/3 af stammens diameter igennem nedefra (18/a) og derefter resten ovenfra parallelt med det underliggende snit (18/b).

Træstammen hviler på begge ender:

For at undgå træsplinter og at kædesaven kommer til at sætte sig fast, skal du fjrst save 1/3 af stammens diameter igennem opgefra (19/a) og derefter resten nedefra parallelt med det øverste snit (19/b).

7.5 Afkortning af bygningstømmer

Ved dette arbejde skal ffolgende punkter overholdes:

Brug et sikkert saveunderlag (savbuk, kiler, bjaelker).
Sorg for sikkert fodfeste, og at kroppen er i balance.
Sorg for at sikre rundstokke mod at dreje.
- Savkaeden mä kun sættes på materialet, när den er kommet op i fart. Tænd aldrig for kædesaven, mens den hviler på materialet.
Hold aldrig traet fast med foden, og lad aldrig en anden holde traet fast for dig.

8 SERVICE OG VEDLIGEHOLDELS

FARE!

Livsfare ved ukorrekt vedligeholdelse

Vedligeholdelse foretaget af ukvalificere de personer samt ikke-godkendte reservedele kan medfore alvorlige kvestelser og endda ddo under brugen.

Fjern aldrig sikkerhedsanordninger, og saet dem aldrig ud af Funktion.
- Brug kun godkendte originale reservedele.
Sorg gennem regelmæssig og korrekt vedligeholdelse for, at maskinen befinder sig i en Funktionsdygtig og ren tilstand.

FARE!

Livsfare samt fare for alvorlige kvæstelser.

Livsfare og fare for meget alvorlige kvæstelser narr motoren er tilsluttet.

Alle indgreb skal udfores med slukket motor.

FORSIGTIG!

Fare for kvaestelser

Skarpe samt bevagelige maskindele kan medfore kvastelser.

Bae altid handsker under vedligeholdelse, pleje samt rengoring af maskinen!

Korrekt vedligeholdelse er grundlaeggende ndvendig for at opretholde apparatets oprindelige effektivitet og brugssikkerhed.
Sorg for, at samtige mtrikker og skruer er spendt fast, sa det sikres, at apparatet altid arbejder under gode betingelser.
Apparatet mä aldrig benyttes med slidte aller beskadigedekomponenter.De beskadigede dele skal udskiftes og mä aldrig repareres.

Før vedligeholdelsesarbejder:

Sluk motoren, og lad den kole af.
Traek taendrørssstikket af.
Ved arbejder pa savkaeden skal der bares beskytteseshandsker.
Fjern ikke skeden, medmindre der jal foretages indgrep på styreskinnen eller kaeden.
Olie, benzin og andre forurenende stoffer skal bortskaffes korrekt.

8.1 Demontering/montering af luftfilterdaksel (20)

Demontering af luftfilterdaksel

1. Skub en skruetraekker ind mellem laseklemmen (20/1) og luftfilterdaekslet (20/2).
2. Tryk laseklemmerne væk fra luftfilterdaekslet med skruetrækkeren (20/a).
3. Tag luftfilterdaekslet af apparatet (20/c).

Montering af luftfilterdaksel

1. Skub luftfilterdækslets lask (20/3) under huset, og sæt derefter luftfilterdækslet på apparatet.
2. Tryk laseklemmerne (20/1) mod luftfilterdakslet (20/b), til de gär i hak.

8.2 Rengering af luftfilter (21)

OBS!

Et snavset, defekt aller manglende luftfilter udgør en fare

Apparats motor odelægges uoprette-ligt af et snavset, odelagt aller manglen-de luftfilter.

Rengoring af luftfilteret er en forud-sætning for upproblematisk drift og lang levetid pa apparatet. Arbejd aldrig uten luftfilter eller med et beskadiget filter, da dette kan medføre skader pa motoren.
Rengoring skalinde sted for haver 15.timers maskindrift.
Filterelementet ma ikke vaskes og skal alto udskiftes, sa snart det er for snavset eller ødelagt.

Demontering af luftfilter

1. Sluk motoren, og lad den kole af.
2. Demontér luftfilterdækslet (se kapitel 8.1 "Demontering/montering af luftfilterdæksel (20)," side 332).
3. Løsn vingemøtrikken (21/1).
4. Traek luftfilteret (21/2) af opefter (21/a).
5. Luk indsugningsabningen (21/3) med en ren klud. Dette hinder, at snavs falder ned i karburatorens rum.
6. Adskil luftfilterets (21/4) to dele.

Rengør luftfilteret

1. Rens nylonfilteret med en pensel erer en fin børste. Pust evt. forsigtigt med trykluft indefra og udeffter.

Montering af luftfilter

8.3 Kontrol/udskiftning af taendrør (22, 23)

Tændrøret skal udskiftes, nar der konstateres skader på isoleringen, elektrodeslid aller meget olierede elektroder.

Forberedelse

1. Sluk motoren, og lad den kole af.

2. Demontér luftfilterdækslet (se kapitel 8.1 "Demontering/montering af luftfilterdæksel (20)," side 332).

3. Traek taendrørshaeten (22/1) af.

Kontrol af elektrodeafstand (23)

1. Skru tændrøret (22/2) ud med den medfol-gende kombinationsnøgle.
2. Rens elektroden med en børste (23/1).
3. Mäl afstanden (23/2). Afstanden skal udgore 0,6 til 0,7 mm.

Udskifting at tandrør

1. Skru tændrøret (22/2) ud med den medfol-gende kombinationsnøgle.
2. Skru det nye taendrør helt i.
3. Skub tændrørssstikket pa tændrøret.

8.4 Styreskinne (25, 27)

Forebyg asymmetrisk slid ved at vende styreskinen regelmaessigt.

Folgende vedigeholdesesarbejder skal udfores:

Smoromstyringshjuletsleje (27).
Rens styreskinnens not med en skraber (følger ikke med ved leveringen) (25).
Rens smorehullerne.
- Brug en fladfil til at fjerne graten fra notens føringsflanker og udlgne eventuelle uoverensstemmelse imellem foringerne.

Styreskinen skal udskiftes, när:

Notens dybde erindre end hojden pa traskleddet (som aldrig ma berore bunden af no-ten);
den indvendige foringsvæg er sa slidt, at kædenkommen til at hælde til sider.

8.5 Slibning af savkaeden (24)

FARE!

Livsfare ved tilbageslag (kickback)!

Er savkaeden slebet forkert, kan det medfore ogget risiko for tilbageslag og dermed risiko for livsfarlige kvastelser.

Slib savkaeden korrekt for at minime-ere risikoen for tilbageslag.

BEM/ERK

Uerfarne brugere af savkaeden bør faslebet savkaeden af en fagkyndig frakundeservicen.

Savkaeden skal af hensyn til bade sikkerhed og effektivitet altid vare skarp.

Skaerpning er nodvendig, nar:

Savspanerne har form af stv.
Der kræves større kraft for at skære.
Snittet nikke bliver lige.
Vibrationerne tager til.
Brændstoffforbruget tagert til.

Hvis skærpningen overlades til et specialiseret kundeservicecenter, kan arbejdet udføres med egnet værktøj, som sikrer minimal fjernelse af materiale og en ensartet skarphed på alle tænder.

Savkaeden kan skaarpes med specielle rundfile, hvis diameter er tilpasset den pagaeldende kaedetype (se kapitel 8.10 "Tabel over kaevedlegeholdelse", side 335). Dette kraver ovelse og omhu, sa trenderne ikke beskadiges.

Til silbing af savkaeden:

1. Sluk motoren, slæk kædebremsen, og spænd styreskinnen med monteret savkæde fast i en egnet skruestik. Sørg for, at savkæden uhindret kan bevæge sig.
2. Stram savkaeden, hvis den er Iøs.
3. Sæt filen i det dertil horende styr, og før der- after filen ind i tandens udsparing. Sorg for at opretholde en ensartet haeldning i overensstemmelse med tandprofilen.
4. Udfør kun enkelte filtag og udelukkende fremad, og gentag arbejdstrinnet pa alle tænderne, der vender i samme retning (højre el-ler venstre).
5. Vend styreskinnen om i skruestikken, og gentag arbejdstrinnet pa de resterende tænder.
6. Kontroller, at rytteren ikke stikker oven for proveværktøjet. Hvis den gør det, skal det overskydende materiale fjernes ved hjælp af en fladfil, og profilen afrundes.
7. Efter skærpningen skal spaner og stov fra arbejdet fjernes, og savkaeden skal smores i et oliebad.

Kaeden skal udskiftes, nar:

Taendernes laengde er mindre end 5 mm;
Hvis markeret: Markeringen på leddenes taender blev underskredet;
Leddenes slør ved kædenitterne bliver for stort.

8.6 Kontrol af kædesmøring (26)

Brug aldrig apparatet ut den tilstrækkelig kædesmøring. Dette nedsætter apparatets levetid. Kontroler altid oliemængden i olietanken og olieindsprøjtningen, før arbejdet pabegyndes.

1. Start apparatet.
2. Den roterende savkaede holds ca. 15 cm over en traestub eller et egnet underlag.

Der dannes en let oliefilm pà traëstubben (26/1),\ nár smøringen er i ordin.

8.7 Indstilling af kædesmøring (28)

FARE!

Livsfare samt fare for alvorlige kvæstelser.

Livsfare og fare for meget alvorlige kvæstelser narr motoren er tilsluttet.

Alle indgreb skal udfores med slukket motor.

Olieindsprjtningen kan reguleres med en indstillingsskrue. Indstillingsskruen sidder under apparatet (28/1).

Brug en lille skruetraekker for at indstille maengden:

Kontroller regelmæssigt under arbejdet, om der er nok olie i olietanken.

8.8 Kontrol af savkædens stilstand i tomgang

ADVARSEL!

Fare pga. roterende savkade

En savkæde, der bevæger sig i tom-gang, kan medføre livsfarlige kvæstelsen under arbejdet.

Brug under ingen omstændigheder kædesaven, hvis savkaeden bevæger sig i tomgang.
Kontroller savkaedens stilstand for drug, hvis motoren arbejder med tomgangshastighed.

1. Start motoren, og lad den gå i tomgang.
2. Kontroller, om savkaeden standser.
3. Bevæger savkaeden sig, kan der foreligge følgende fejl:

Tomgangshastigheden er for høj (se kapitel 8.9 "Indstilling af tomgangshastighed på karburator", side 335).
Kobling er defekt, snavset til aller forkert indstillet. Kontakt AL-KO-servicested.

8.9 Indstilling af tomgangshastighed pa karburator

Tomgangshastigheden er angivet i de tekniske data (se kapitel 13 "Tekniske data", side 338). Den kan indstilles ved hjælp af en omdrejningstæller.

Nar tomgangshastigheden er korrekt indstillet, arbejder motoren i tomgang og savkæden bevæger sig ikke. Tomgangsindstillingen skal korrigeres alt after anvendelsesstedet (bjerge, fladt land) med tomgangs-anlagsskruen "T".

BEMERK

Reguleringsskruerne til tomgangsblandingen "L" og fulldastblandingen "H" magkun indstilles af en AL-KO serviceafding.

Savkaeden bevæger sig,.uden at der gives gas:

Tomgangshastigheden er for hoj.

1. Drej tomgangs-anlagsskruen "T" (11/5) en smule mod uret, indtil savkaeden ikke lange re bevæger sig.

Motoren standserigen, när der ikke gives gas:

Tomgangshastigheden er for lav.

1. Drej tomgangs-anslagsskruen "T" (11/5) en smule med uret, indtil motoren kører jævnt. Kan karburatoren ikke indstilles optimalt med tomgangs-anslagsskruen "T", skal karburatoren indstilles korrekt af en AL-KO serviceafdeling.

8.10 Tabel over kaevedigeholdelse

ADVARSEL!

Fare for alvorlige kvastelser.

Er der en ikke godkendt savkaede aller styreskinne på kædesaven, kan der ske alvorlige kvæstelser.

Brug kun godkendte savkaeder og styreskinner.

Skemaet viser værdierne for forskellige kædetyper.

Kædetype Fild diameter Hovedvinkel Underskåret		Vinkel	Hovedets hældningsvinkel (55°)	Dybdemål
		Værktøjets drejevinkel	Værktøjets hældningsvin-kel	Sidevinkel
		Værktøjets drejevinkel	Værktøjets drejevinkel	Sidevinkel
91P053X 5/32" 30° 0° 80° 0,025"
91P057X 5/32" 30° 0° 80° 0,025"
Dybdemål Fil

8.11 Vedlidgeholdelsesplan

Brugeren må selv udføre de afterfolgende arbejder. Alle andre arbejder må kun udfores på et fagværksted.

Folgende anvisninger gelder ved normal anvendelse. Ved saerlige betingelser, f.eks. ved meget Lange arbejdsdage, skal de angivne vedligeholdesintervaller forkortes tilsvarende.

Vedligeholdsesplan

	Første gang ef-ter 5 ti-mer	Før ar-bejdet begyn-des	Hver uge	Efter 50 ti-mer	Efter 100 ti-mer	Ved behov	før/efter sæsonen,årigt
Karburator
Kontroller tomgang X
Luftfilter
Rengøring X
Udskift X
Tændrør
Kontroller elektrodeaf-stand, juster eventuelt				X			X
Udskift X X
Lyddæmper
Visuel kontrol og kontrol af tilstand		X
Brændstoftank, olie-tank
Rengøring X X
Kædebremse
Funktionskontrol X
Rengør, smør ledpunkter X X
Kædesmøring
Kontrollér X X
Savkæde
Visuel kontrol og kontrol af tilstand, kontrol af skarpheden		X
Efterskærp X X
Udskift, udskift om ned-vendigt och kædehjulet, og smør kædehjulesjet						X
Styreskinne
Visuel kontrol og kontrol af tilstand		X

	Første gang ef-ter 5 ti-mer	Før ar-bejdet begyn-des	Hver uge	After 50 ti-mer	After 100 ti-mer	Ved behov	før/after sæsonen, ørligt
Vend styreskinen om X
Smør omstyringshjulet X
Rengør kædenot/oliebo-ring		X
Rengør skeden indven-digit		X
Alle tilgængelige skruer (undtagen indstillings-skruer)
Spænd after XX X
Hele apparatet
Visuel kontrol og kontrol af tilstand		X
Rengør (inkl. luftindgang, cylinderkøleribber)		XXX

9 HJELP VED FORSTYRELSER

FORSIGTIG!

Fare for kvaestelser

Skarpe samt bevagelige maskindele kan medfore kvastelser.

Bae altid handsker under vedligeholdelse, pleje samt rengoring af maskinen!

BEMERK

Ved forstyrrelser, der/DD er anfort i donne tabel, eller som du/DD selev kan afhjelpe, bedes du henvende dig til vores kundeservice.

Fejl Årsag Afhjælpning
Motoren kan ikke startes eller går ud med det samme.	Forkert brug Start motoren säledes, som det be-skrives i nærværende vegledning.
	Snavset tændrørller forkert elektrodeafstand	Rens erller udskift tændrøret.
	Snavset luftfilter Rens erller udskift luftfilteret
Styreskinen og savkæden bli-ver varme. Røgudvikling.	Savkæden er for stram. Løsn kædespændingen.
	Olietanken er tom. Fyld savkædeolie i.
	Olieadgangsboringen og/el-ler noten i styreskinen er snavsede.	Rengør olieadgangsboringen og no-ten i styreskinnen.
Fejl Årsag Afhjælpning
Motor i gang, men savkæden bevæger sig ikke.	Savkæden er for stram. Løsn kædespændingen.
	Fejl i maskinen Kontakt AL-KO-servicested.
Savkæden frembringer træstøv i steder for træspåner. Kæde-saven skal trykkes gennem træet.	Savkæden er stump. Slib savkæden, eller opsøg AL-KO serviceafdelingen.
Maskinen vibrerer usædvän-ligt.	Fejl i maskinen Kontakt AL-KO-servicested.

10 TRANSPORT

ADVARSEL!

Livsfare samt fare for alvorlige kvæstelser.

En korende savkaede kan medfere meget alvorlige kvastelser somt vare livsfarligt under en transport.

Bae og transporter aldrig kædesa-ven, mens savkæden kører.
Udfor de ovenstaende tiltag for transporten.

1. Sluk motoren.
2. Lad apparatet kole af.
3. Fjern alle spor af savspaner og olierester.
4. Traek skeden over styreskinnen.

Bær kun kædesaven i bójlegrebet. Styreskinnen skal her vende bagud.

I koretøjer: Sorg for, at kædesaven ikke kan vippe, blive beskadiget eller at driftsmidler kan Iøbe ud.

11 OPBEVARING

Maskinen skal gores grundigt rent after haverbrug. Placér evt. ogsä alle sikkerhedsafdækninger. Opbevar maskinen i et tørt, aflast rum ogutilgengeligt for børn.

Udfor falgende arbejdstrin, hvis maskinen ikke bruges i over 30 dage:

1. Tøm brændstof- og olietanken helt.
2. Tag savkaeden og styreskinnen af, rengor dem, og smr dem med rustbeskyttelsesocie.
3. Rengør maskinen omhyggeligt, og opbevar den i et tort rum.

OBS!

Fare for skader på apparatet

Indtorret/klæbende savkædeolie kan ved laengere opbevaring medføre beskadigelse på de olieforendekomponenter.

För apparatet bortskaffes, skal brændstoftanken og motoroliebeholderen tømmes!
Benzin og motorolie ma ikke smides ud med det almindelige husholdningsaffald eller i kloakken, men skal bortskaffes saerskilt!

Emballage, udstyr og tilbehør er fremstillet af genanvendelige materialer og skal bortskaffes pa behorig vis.

13 TEKNISKE DATA

Type 6436 6442
Art.-nr. 127429 127430
Motortype 2-takt 2-takt
Slagvolumen motor 35,2 cm3 41,9 cm3
Maksimal motoreffekt i kW (iht. ISO 7293)	1,45	1,7
Easy start-system	Ja/primer	Ja/primer
Tomgangsomdrejningstal 3000 ± 400 omdr./	min	3000 ± 400 omdr./ min
Maksimalt omdrejningstal 12000 min	-1	12000 min-1
Brændstof Benzin blyfri på	mindst 90 oktan	Benzin blyfri på mindst 90 oktan
Blandingsforhold 1:50 1:50
Volumen brændstoffank 270 cm	3	270 cm3
Volumen olietank 230 cm	3	230 cm3
Styreskinne:
■ Type Oregon	140SDEA041	Oregon 160SDEA041
■ Laengde/drugbar skærelængde 35/33 cm 40/37 cm
Kædehjul:
■ Antal tænder 6z/6T 6z/6T
■ Deling 3/8" 3/8"
Savkæde:
■ Type Oregon	91P053X	Oregon 91P057X
■ Deling	9,525 mm (3/8")	9,525 mm (3/8")
■ Brede de kædeled	1,27 mm (0,05")	1,27 mm (0,05")
Maksimal kædehastighed	≤22,86 m/s	≤22,86 m/s
Kædesikring	Ja/automatisch	Ja/automatisch
Kædesavens vægt ved tomme tanke:
■ Vægt med styreskinne og savkæde	5,38 kg	5,45 kg
■ Vægt,uden styreskinne og savkæde	4,75 kg	4,75 kg
Lydtryksniveau LpA (iht. DIN EN ISO 22868)	101,1 dB(A) [K = 3,0 dB(A)]	101,5 dB(A) [K = 3,0 dB(A)]
Lydeffektniveau LwA (iht. DIN EN ISO 22868)	109,9 dB(A) [K = 3,0 dB(A)]	110,0 dB(A) [K = 3,0 dB(A)]
Ækvivalent vibrationsværdi (iht. DIN EN ISO 22867):
Forreste greb (K = 1,5 m/s2)	6,57 m/s2	6,47 m/s2
Bagerste greb (K = 1,5 m/s2)	6,88 m/s2	6,96 m/s2

14 KUNDESERVICE/SERVICE

servedele. Serviceværksteder findes på internet
tet på adressen:
www.al-ko.com/service-contacts

15 GARANTI

Inden for den lovbestemte reklamationsperiode reparer erller udskifter vi after eget skon eventuelle materiale-ller fabrikationsfejl pa apparatet. Reklamationsperioden bestemmes af loven i det land, hvor maskinen er kobe.

Vores garanti gælder kun, hvis:

Garantien bortfalder ved:

brugsanvisningen følges
egenhændige forsog pa reparation
- apparatuset behandles korrekt
egenhaendige tekniske aendringer
derbrugesoriginarereservedele
ukorrekt drug

Folgende er/DDke omfattet af garantien:

Lakskader, der skyldes normal slitage
Sliddele, der er markeret med ramme xxxxx (x) pa reservedelslisten
Forbrændingsmotorer (her gælder motorproducentens separate garantibestemmelser)

Garantiperioden begynder med kobet foretaget af den fpreste slutforbruger. Datoen pa kobskvittering er geldende. Kontakt forhandleren, hvor apparatet er kobt, eller den narmeste autoriserede kundeservice. Medbring denne erklagering og den originale kobskvittering. Denne erklagering bererer畸形 kovers lovbestemte rettigheder over for saelger pa grund af mangler.

16 OVERSÄETTELSE AF DEN ORIGINALE EF-OVERENSSTEMMELSESERKLÄERING

Vi erklærer hermed, at dette produit ved salg opfylder kravene i de harmoniserede EU-direktiver, EU-sikkerhedsstandarderne samt de produitspecifikke standarder.

Produkt

Kaedesav

Serienummer

G4011022

Type

6436

6442

Lydtryksniveau

EN ISO 3744

malt/garanteret

6436:109,9/113 dB(A)

6442:110,0/113 dB(A)

Typeprvning iht.

2006/42/EF bilag IX

BM 18SHW0351-01

Producent

AL-KO Geräte GmbH

Ichenhauser Str. 14

D-89359Kotz

EU-direktiver

2006/42/EF

2014/30/EU

2000/14/EF

Overensstemmelsesvurdering

2000/14/EF, bilag V

Bemyndiget organ

3 Sakerhetsanvisningar 345

3 Sikkerhetshenvisninger 369

3.1 Sikkerhetsanvisninger for kjedesager 369
3.2 Årsaker til tilbakeslag, og hvordan man unngar dem 370

3.3 Sikkerhetsanvisninger for arbeidet.... 370

2.4 Sikkerhets- og beskyttelsesanordninger

ADVARSEL!

3.2 Årsaker til tilbakeslag, og hvordan man unngár dem

bensin skal tørke pa et godt ventiliert sted for de avfallshandtering. Hvis ikke kan tekstilene plutselig selvantenne.

Hvis du har solt bensin, oppstar detbensindamp.Start derfor nikke maskinen pa detsame stedet,men minst 3 meter derfra.
Unngå hudkontakt med mineraloljeprodukter. Pust aldri inn bensindamp. Bruk alltid vernehansker ved tanking. Verneklaerne bør byttes og vaskes regelmessig.
Pase at klæne ikkekommen ikontakt med bensinen.Dersom du fär bensin pka klaerne, ma klæne byttes umiddelbart.
Tank aldri opp maskinen mens motoren er verm aller mens motoren gár.

Benytbare blyfribensin med et minsteoktantall
p90 ROZ.

5.1.1 Blonde drivstoff

FARE!

Bensin og drivstoffblanding er brennbart!

du er trott
du er darylig
du er pavirket av alkohol, medisin ellernarkotika

6.1 Slà motoren pá/av

ADVARSEL!

Startsnoren mä aldri vikles rundt händen.

ADVARSEL!

Fare for skader på apparatet

Ukontrollert fallende traer kan fore til meget alvorlige skader eller dodsulykker!

Ved dette arbeidet skal det tas hensyn til folgende punkter:

Ved dette arbeidet skal det tas hensyn til folgende punkter:

Ved dette arbeidet skal det tas hensyn til folgen de punkter:

1. Skru ut tennpluggen (22/2) med den medfol-gende kombinokkelen.
2. Rengjor elektroden med en børste (23/1).
3. Mal avstanden (23/2). Avstanden ma vare 0,6-0,7 mm.

Skift pennplugg

1. Skru ut tennpluggen (22/2) med den medfol-gende kombinokkelen.
2. Skru inn den nye tennpluggen helt til anslag.
3. Sett pennplugghetten pa tennpluggen.

8.4 Sverdet (25, 27)

For a forhindre en asymmetrisk slitasje skal sverdet dreies regelmessig.

Av hensyn til sikkerheten og effektiviteten må sagkjedet alltid ære.goit silpt.

Sliping er nødvendig när:

Kjedet ma byttes nár:

Bruk ikke skrutrekker til á stille inn oljestrømningen:

Med urviseren for minde oljestrømning
Mot urviseren for større oljestrømning

Motoren dōr alltid nár det ikke gis gass:

Tomgangsturtallet er for lavt.

Ved feil som ikke er oppført i,thise tabellen,eller som du ikke selv kan utbedre,mà du kontakte varkundeservice.

serviceverkstedet. Dette finner du på Internett på følgende adress:

Folgende omfattes ikke av garantien:

Lakskader som skyldes normal slitasje
Slitasjedeler som på réservedelskortet er merket med xxxxx (x) ramme
Forbrenningsmotorer (for disse gjelder de garantivikarene til den respektive motorprodunten)

Garantitiden begynner á lope med kjopet til den Förste sluttbrukeren. Fakturadatoen er utslagsgivende. Ved garantikrav henvender du deg til din forhandler ell er til nærmesto autoriserte kundeservice med这部分 garantierklæringen og den originale kvitteringen. De lovbestemte mangelfordringene fra kjoper overfor selger forblir uberort gjennom这部分 erklæringen.

16 OVERSETTALSE AV DEN ORIGINALE EU-SAMSVARSERKLÄERINGEN

Herved erklærer vi at dette produitet, i denen utforelsen, er i samsvar med kravene i EU-direktivene, EU-sikkerhetsstandardene og de produitspesifikke standardene.

Produkt

Kjedesag

Serienummer

G4011022

Type

6436

6442

Lydeffektnivá

EN ISO 3744

malt/garantert

6436:109,9/113 dB(A)

6442:110,0/113 dB(A)

Typeprøving iht.

2006/42/EF Vedlegg IX

BM 18SHW0351-01

Produsent

AL-KO Geräte GmbH

Ichenhauser Str. 14

D-89359Kotz

EU-direktiver

2006/42/EC

2014/30/EU

2000/14/EC

Samsvarsvurdering

2000/14/EF - vedlegg V

Teknisk kontrollorgan
