NAVODILA ZA UPORABO Solo 6442 AL-KO

3 Varnostni napotki 170

3.1 Varnostni napotki za verižneŽage..... 170
3.2 Vzroki in preprečevanje povratnega udarca 171
3.3 Varnostni napotki za delo 171

3.3.1 Upravljavec. 171
3.3.2 Obratovalni casi 171
3.3.3 Dela z verižnoŽago 172
3.3.4 Obremenitve zaradi vibracij 172
3.3.5 Obremenitev zaradi hrupa 173
3.3.6 Ravnanje z bencinom in oljem..... 173
3.3.7 Varnost oseb,Živali in predmetov 173

4 Montaza 174

4.1 Montaža meča in verige Žage (od 02 do 06) 174

5 Zagon. 174

5.1 Gorivo. 174

5.1.1 Priprava meşanice goriva 175
5.2 Mazivo za verige 175
5.3 Dolivanje delovnega sredstva (07).... 176
5.4 Preverjanje napetosti verige (06, 08). 176
5.5 Preverjanje zavore verige (09) 176

6 Upravljanje 177

6.1 Vklop/izklop motorja 177
6.1.1 Zagon motorja (10, 11) 177
6.1.2 Izklop motorja (12) 178

6.2 Po koncu dela 178
6.3 Preklop med obicajnim/poletnim in zimskim delovanjem (29) 178

7 Obnašanje pri delu in delovna tehnika ....178

7.1 Uporaba klinastega omejevalnika (13) 179
7.2 Sečnja stebel (14, 15). 179
7.3 Obvejevanje (16) 180
7.4 Skrajsevanje stebla (17, 18, 19) 180
7.5 SkrajševanjeŽaganega lesa. 181

8 Vzdrzevanje in nega. 181

8.1 Demontaza/montazaPokrova filtra za zrak (20) 181
8.2 Ciscenje filtrza za zrak (21) 182
8.3 Preverjanje/zamenjava vžigalne
svečke (22, 23) 182
8.4 Meč (25, 27) 182
8.5 Bruşenje verige (24) 182
8.6 Preverjanje mazanja verige zage (26) 183
8.7 Nastavitev mazanja verige (28) 183
8.8 Preverjanje mirovanja verigeŽage v praznem teku. 183
8.9 Nastavitev stevila vrtljajev v prostem teku na uplinjau.... 184
8.10 Tabela za vzdrževanje verige.....184
8.11 Načrt vzdřevanja 185

9 Pomoč pri motnjah 186

10 Transport. 187
11 Skladiščenje 187
12 Odstranjevanje 187
13 Tehnični podatki 187
14 Servisna sluzba/servis. 188
15 Garancija 189
16 Prevod originalne izjave ES o skladnosti ..189

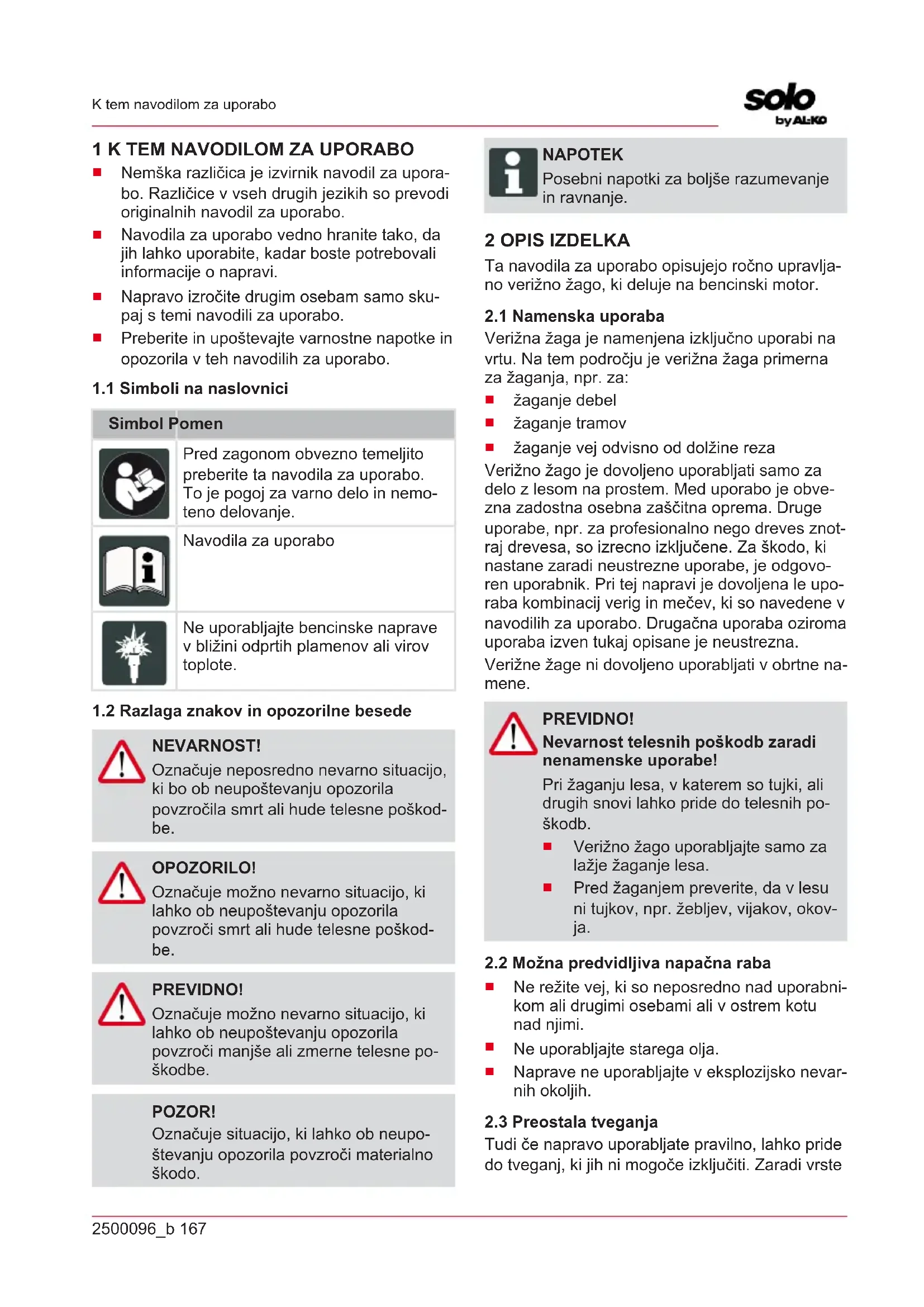

1 K TEM NAVODILOM ZA UPORABO

Nemška razlìčica je izvirnik navodil za uporabo. Razlìčice v vseh drugih gezikih so prevodi originalnih navodil za uporabo.
Navodila za uporabo vedno hranite tako, da jih lahko uporabite, kadar boste potrebovali informacije o napravi.
Napravo izročite drugim osebam samo skupaj s temi navodili za uporabo.
Preberite in upostevajte varnostne napotke in opozorila v teh navodilih za uporabo.

1.1 Simboli na naslovnici

Simbol Pomen

Pred zagonom obvezno temeljito preberite ta navodila za uporabo. To je pogoj za varno delo in nemto nen dolovanje.

Navodila za uporabo

Ne uporablajte bencinske naprave v blizini odprtih plamenov ali virov toplote.

1.2 Razlaga znakov in opozorilne besede

NEVARNOST!

Oznacuje neposredno nevarno situaciono, ki bo ob neupostevanju opozorila povzrocila smrt ali hude telesne poskodbe.

OPOZORILO!

Oznacuje mozno nevarno situaciono, ki Iahko ob neupostevanju opozorila povzroci smrt ali hude telesne postkodbe.

PREVIDNO!

Oznacuje mozno nevarno situacijo, ki Iahko ob neupostevanju opozorila povzroci manjse ali zmerne telesne po-skodbe.

POZOR!

Oznacuje situacijo, ki lahko ob neupostevanju opozorila povzroci materialno skodo.

NAPOTEK

Posebnipnapotki za boljse razumevanje in ravnanje.

2 OPIS IZDELKA

Ta navodila za uporabo opisujejo ročno upravljano veriznoŽago, ki deluje na bencinski motor.

2.1 Namenska uporaba

Verižna Žaga je namenjena izključno uporabi na vrtu. Na tem področju je verižna Žaga primerna za Žaganja, nth. za:

Zaganje debel
zaganje tramov
zaganje vej odvisno od dolzine reza

Verižno Žago je dovoljeno uporabljati samo za delo z lesom na prostem. Med uporabo je obvezna zadostna osebna zašcitna oprema. Druge uporabe, npr. za profesionalno nego dreves znotraj drevesa, so izrecno izključene. Za škodo, ki nastane zaradi neustrezne uporabe, je odgovoren uporabnik. Pri tej napravi je dovoljena le uporaba kombinacij verig in mečev, ki so navedene v navodilih za uporabo. Drugačna uporaba oziroma uporaba izven tukaj opisane je neustrezna.

Verižne Žage ni dovoljeno uporabljati v obrtna name.

PREVIDNO!

Nevarnost telesnih poskodb zaradi nenamenske uporabe!

Pri zaganju lesa, v katerem so tujki, ali drugih snovi lahko pride do telesnih poskodb.

Verižno zago uporabljaje samo za lažje zaganje lesa.
Pred zaganjem preverite, da v lesuni tujkov, npr. zebljev, vijakov, okovja.

2.2 Można predvidljiva napačna raba

Ne režite vej, ki so negosredno nad uporabnikom ali drugimi osebami ali v ostrem kotu nad njimi.
Ne uporabljajte starega olja.
Naprave ne uporabljajte v eksplozijsko nevar-nih okoljih.

2.3 Preostala tveganja

Tudi ce napravo uporabljate pravilno, lahko pride do tveganj, ki jih ni mogoce izključiti. Zaradi vrste

in zgradbe naprave naslednjih nevarnosti ni mogoce izključiti.

Stik z razkritimi zobmi verige (nevarnost ureznin).
Dostop do vrtece se verige (nevarnost ureznin).
Nenadno in nepredvideno premikanje prime-za (nevarnost ureznin).
Zrahljanje delov verige (nevarnost ureznin/tesnih poskodb).
Zrahljanje delov obdelovanega lesa.
Vdihavanje delcev obdelovanega lesa.
Izpusti bencinskega motorja.
Stik koze z gorivom (bencin/olje).
Okvara sluha med delom, ce se ne nosi zašcita za sluh.

2.4 Varnostne naprave in zaščita

OPOZORILO!

Nevarnost huidih telesnih poskodb za-radi spremenjenih varnostnih naprav in zašcite

Zaradi spremenjenih varnostnih naprav in zašcite lahko pri delu z verizno Žago pride do Hudih telesnih poskodb.

Delovanja varnostnih naprav in zaš-cite nikoli ne izklaplajte!
Z verižno zago delajte samo takrat, ko vse varnostne naprave in zašcita pravilno delujejo.

ZašcitniPokrov meča

Pred transportom je treba na mec in verigo zage namestiti zašcitniPokrov, da se preprećijo telesne poskodbe oseb in gmotna škoda.

Zavora verige

Zavora verige se sproži z ročnim varovalom ob povratnem udarcu in takoj zaustavi delujučo verigoŽage.

Varnostno zaporno tipkalo

Ročico za plin je mogоće pritisniti šele, ko se pri-tisne varnostno zaporno tipkalo.

2.5 Simboli na napravi

Simbol Pomen

Pri ravnanju bodite posebej prevalni!

Nevarnost povratnega udarca!

Verižne zage ne upravlajte z eno roko!

Nosite zašcitno Čelado, glusnike in zašcitna očala!

Nosite zašcitne rokavice!

Obujte trdneČevlje!

Pred zagonom preberite navodila za uporabo!

Verižno Žago vedno upravljajte z obema rokama!

Rezervoor za mešanico bencina/ olja

Vbrizgalna soba

Sonce: Obicajno/poletno delovanje

Snežinka: Delo pozimi

Za varno uporabo in vzdrrzevanje so na stroju natisnjeni symboli. Vedno upostevejte te napotke.

Simbol Pomen

Priključek za dolivanje mešanice goriva

Lega: priPokrovurezervoarja

Priključek za dolivanje verižnega olja

Lega: priPokrovurezervoarja za olje

Uporaba stikala motorja: Stikalo prestavite na O motor takoj ugsne.

Lega: levo od zadnjega ročaja

Uporaba gumba lopute za zrak: Ce gumb izvlecete, se loputa za zrak zapre, ce ga pritisnete noter, se loputa za zrak odpre.

Lega: Pokrov filtra za zrak

Nastavljanje oljne crpalke: Zavrtite palico izvijačem v smeri pusčice do položaja MAX, ce zešite vecji dotok olja, oz. do položaja MIN za manjsi dotok veriznegа olja.

Lega: Spodnja stran pogonske enote

Vijak pod oznako H je namenjen nastavljanju meşanine pri visokem stevilu vrtljajev.

Lega: zgoraj levo na zadnjem rocaju

Vijak pod oznako L je namenjen.
nastavljanju mesanice pri nizkem stevilu vrtljajev.

Lega: zgoraj levo na zadnjem rocaju

Vijak nad oznako T je namenjen nastavljanju stevila vrtljajev v prostem teku.

Lega: zgoraj levo na zadnjem rocaju

Prikazuje, v katero smer je zavora verige sprošcena (bela pušcica) oz. uporabljena (crna pušcica).

Lega: Sprednja stran meča

Prikazuje, v katero smer je namescena veriga.

Lega: Sprednja stran meča

Simbol Pomen

Zagotovljen nivo zvoka: 113 dB(A)

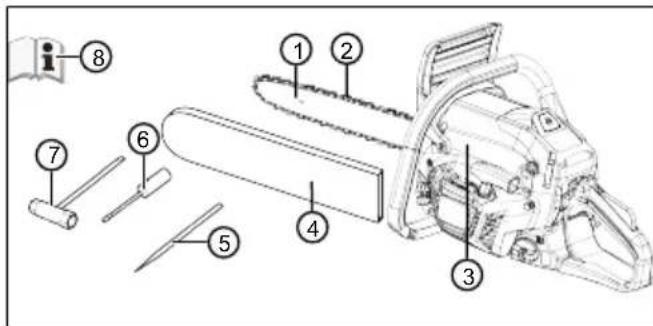

2.6 Obseg dobave

Po razpakiranju preverite, ali so dostavljeni vsi sestavni deli.

St. Sestavni del

1 Meč
2 Veriga
3 Bencinska verižna Žaga
4 ZaščitniPokrov za meč
5 Pila
6 Izvijač
7 Kombinirani ključ
8 Navodila za uporabo

2.7 Pregled izdelka (01)

St. Sestavni del

1 Meč
2 Veriga
3 Sprednja zaščita rok
4 Sprednji rocaj
5 Pokrov filtra za zrak
6 Varnostni sponki zaPokrov filtra za zrak
7 Roica za plin
8 Varnostno zaporno tipkalo
9 Zadnji ročaj
10 Klecno stikalo za izklop motorja sa-modejnim vracanjem

Št. Sestavni del

11 Rezervoor za gorivo
12 Vrtljivi gumb lopute za zagon (za hladni zagon)
13 Ročaj zaganjalnika
14 Rezervaar za olje
15 ZašcitniPokrov za mec
16 Ostroga
17 Pritrdilne matice za meč
18 Nastavitveni vijak za napenjalnik verige
19 Pritrditev meça
20 Vžigalna kapica
21 Navodila za uporabo

3 VARNOSTNI NAPOTKI

Dnevno, pred vsako uporabo in po vsakem padcu ali drugem dogodku, kot je npr. delovanje sile zaradi udarca ali trka, preverite, da naprava ni poskodovana in da je varna za uporabo.
Preverite tesnjenjeistema za gorivo in fungc cionalnost varnostnih naprav. Naprav, ki niso varne za uporabo, v nobenem primeru ne uporabite. V primeru nejasnosti se posvetujte s svojim trgovcem.
Pri delu z napravo nosite glusnike, zlasti pri dnevem delovnem casa vec kot 2,5 ure. Med delovanjem naprave nastaja mochan hrup, ki lahko pri upravljavcu povzroci poškodbe sluha.
- Nosite rokavice za zašcito pred tresljaji in si redno vzemite premor kot preventivni ukrep proti sindromu belega prsta. Daljši ās uporabe naprave lahko povzroči s tresenjem pogojene motnje v prekrvavitvi roke. Točnega trajanja uporabe ni mogoče dolociti. Ovisno je od razlicnih dejavnikov. Pri stalni uporabi naprave pazite na roke in prste. Če se tam pojavijo znaki, kot so izguba otipa, bolečine, srbenje, oslabitev telesne moči in sprememba barve kože ali kože, pošćte zdravniško pomoc.
Motorja nikoli ne uporablajte v zaprtih prostoorih in ga takoj izklopite, ce pri uporabi motorja zacutite slabost, omotico ali sibkost. Takoj poiscite zdravniško pomoc. Naprava med de

lovanjemotorja oddaja strupene izpušne pline.Tiplini so brez vonja in nevidni.

Ne uporablajte naprave v blizini odprtih plamenov ali virov toplate. Hlapi bencina in olja za mazanje so zelo lahko vnetljivi.
- Nosite masko za zašcito pred prahom, ce med delom z napravo nastaja prah od Žaganja, para ali dim. To je lahko nevarno za zdravje.

3.1 Varnostni napotki za verižneŽage

Delov telesa ne priblizujte verigi zage, ki se vrti. Pred zagonom zage se prepriacjte, da se veriga zage nicesar ne dotika. Pri delu z verizno zago lahko v trenutku nepazljivosti veriga zage zagrabi oblačila ali dele telesa.
Držite verižno zago vedno z desno roko za zadnji ročaj in z levo roko za sprednji ročaj. Če verižno zago držite v obratnem delov-nem položaju, se poveča tveganje poskodb in tak delovni položaj ni dovoljen.
- Nosite zašcitna očala in zašcitno sluha. Priporočljiva je tudi zašcitna glave, rok, nog in stopal. Primerna zašcitna oblačila zmanjsajo nevarnost poskodb zaradi letečih predmetov in nakljucnega dotika verigeŽage.
Verižne zage ne uporabljajte na drevesu. Pri uporabi na drevesu obstaja nevarnost poškodb.
Vedno bodite pozorni na trdno stojisce in uporabljaje verizno zago samo, ko stojite na trdi, varni in ravni podlagi. Na spolzki podlagi ali nestabilnem stojiscu, kot je lestev, lahko izgubite ravnoteze in nadzor nad verizno zago.
Pri zaganju napete veje lahko pričakujete, da bo veja udarila nazaj. Ko se napetost v lesnih vlaknih sprosti, lahko napeta veja za-dane uporabnika in/ali le-ta lahko izgubi nad-zor nad verižno zago.
Bodite še posebej previdni pri rezanju podrastja in mladih dreves. Tanek material se lahko namreč zaplete v verigoŽage in vas udari, izgubite lahko ravnotežje.
Izklopljeno verižno zago nosite za sprednji ročaj in obrjeno stran od svoje-ga telesa. Pri transportu ali shranjevanju verižne zage vedno namestite šcitnik. Previdno ravnanje z verižno zago zmanjsa mož-nost nenamernega stika z vrtečo se verigo zage.

Upostevajte navodila za mazanje, napenjanje verige zage in menjavo dodatne opreme. Nepravilno napeta ali namazana veriga zage se lahko pretrga ali poveca tveganje povratnega udarca verizne zage.
Ročaji morajo biti vedno suhi, Čisti in na njih ne sme biti olja in maziva. Mastni in oljnati ročaji so spolzki in lahko povzročijo izgubo nadzora nad napravo.
Zagajte samo les. Verižne zage ne uporabljaje za dela, za katera ni predvidena. Primer: verižne zage ne uporabljaje za za-ganje plastike, zidov ali gradbenega materiala, ki ni iz lesa. Uporaba verižne zage za nedovoljene namene lahko povzroci nevarne situacje.

3.2 Vzroki in preprečevanje povratnega udarca

Do povratnega udarca lahko pride, ce se konica meça dotakne nekega predmeta ali pa se les upogiba in se verigaŽage zatakne v rezu.

Stik s konico meca lahko v nekaterih primerih povzroci nenaden sunek v nasprotno smer in potisne mec navzgor ali proti upravljavcu.

Zaradi zagozdenja verige钇age na zgornjem robu meca se lahko mec hitro odbije nazaj proti upravljavcu.

V vsaki od teh situacij lahko izgubite nadzor nad zago in se pri tem hudo poskodujete. Ne zanašajte se izključno na varnostne naprave, ki so vgrajene v verizno zago. Kot uporabnik verizne zage morate sprejeti razlicne ukrepe, da bo vase delo potekalo brez nesrec in poskodb.

Povratni udarec je posledica nepravilne ali napacne uporabe orodja. Tega lahko preprecite zustreznimi varnostnimi ukrepi, ki so opisani v nadaljevanju:

Zago držite trdno z obema rokama, palca in prsti morajo biti oviti okrog ročajev verižne Žage. Prestavite telo in roke v položaj, v katerem se lahko uprete silam povratnega udarca. Pri uporabi ustreznih varnostnih ukrepov lahko upravljavec obvladuje sile povratnega udarca. Nikoli ne izpustite verižne Žage.
Izogibajte se nenaravni drzi telesa in ne zagajte nad visino ramen. Tako preprecite nenameren stik s konico meca in zagotovite boljsi nadzor nad verizno zago v neprićakovanih situacijah.
Uporablajte samo nadomestne mece in verigeŽage,ki jih priporoca proizvajalec.

Napačni nadomestni meci in verigeŽage lahko privedejo do pretrganja in/ali povratnega udarca verige.
Upostevajte navodila proizvajalca za ostrenje in vzdrževanje verige zage. Pre-nizki omejevalniki globine povećajo možnost povratnega udarca.

3.3 Varnostni napotki za delo

Upostevajte nacionalne varnostne predpise, npr.Poklicnih zdruzenj, socialnih skladov, organov za varstvo pri delu.
Delo opravlajte samo pri zadostni dnevni ali umetni svetlobi.
V delovnem območju ne sme biti predmetov (npr. odžaganih delov) - nevarnost spotika-nja.
Uporabnik je odgovoren za nesrece drugih oseb in njihove lastnine.

3.3.1 Upravljavec

MladOLEtniki, mlajsi od 16 let, ali osebe, ki niso seznanjene z navodili za uporabo, napravne smejo uporabljati.
- Ce prvic delate z verižno Žago: Trgovec ali drug strokovnjak raj vam pojasni ravnanje z verižno Žago, lahko se tudi udelezite usposabljanja.
Kdor dela z verizno zago, mora biti dobro opremljen, zdrav in v dobri telesni pripravljenosti. Kdor se zaradi zdravstvenih razlogov ne sme naprezati, mora vprašati svojega zdravnika, ali lahko dela z verizno zago.
Sprejmite ukrepe za zašcitopred obremenitvami zaradi vibracij. Glede na uporabo orodja lahko dejanske vrednosti vibracij odstopajo od vrednosti vibracij, navedenih v tehnicih podatkih.Pri tem upostevajte celoten potek dela,torej tudi trenutke,ko orodje dela brez obretenite ali je izklopljeno.Primerni ukrepi med drugim vkljucije tudi redno vdkrzevanje in nego orodja in nastavkov orodja, ochranjanje toplih rok, redne premore in dobro načrtovanje poteka dela.
Maksimalno trajanje rokovanja in delovne premore dolocite preko vrednosti vibracij.

3.3.2 Obratovalni casi

Upostevajte nacionalne predpise zaČase delovanja verizneŽage.Casi uporabe verizneŽage somorda omejeni z nacionalnimi in lokalnimi predpi si.

3.3.3 Dela z verižnoŽago

OPOZORILO!

Nevarnost huidih telesnih poskodb.

Če uporabite nepopolno montirano verižno zago, lahko pride do Hudih telesnih poskodb.

Verižno Žago uporabite šele, ko je popolnoma montirana.
Pred vsako uporabo opravite pregled, da preverite, ali je verižna Žaga popolna in da noben sestavni del ni poskodovan ali obrabljen. Varnostne in zašcitne naprave morajo biti neposkodovane.

Nikoli ne delajte sami.
Vedno prijavite skatlo za prvo pomoč v primeru nezgod.
Izogibajte se dotiku kovinskih predmetov, ki se nahajjo v tleh ali ki so s njimi elektricno povezana.
Osebno zašcitno opre mo sestavljajo:

Zašcitna Čelada
Glušniki (npr. Čepi za ušesa), zlasti pri dnev nem delu vec kot 2,5 ure
Zašcitna očala ali šcitnik zašcitne celade za obraz
Zašcitne hlace z vstavkom za zašcitopredrezanjem
Trde delovne rokavice
Varnostni Čevlji z oprijemljivim podplatom, jekleno kapo in vložkom za zašcitopred vrezi

Verižne zage ne uporabljaje nad visino ramen, ker varno rokovanje ni več mogoče.
Pri spremembi lokacije izklopite motor in nataknite šcitnik verige.
Ko naprave ne uporabljajte, odklopite bencinski motor in nataknite šcitnik verige.
Verižno Žago odložite le v izklopljenem sta-nju.
Verižne zage ne uporabljaje za dvigovanje ali premikanje lesa.
Hlode, ki so debelejsi od dolzine meca, sme zagati le strokovno osebje.
Na rez položite le tekoco verigo zage, verizne zage nikoli ne vklopite s položeno verigo.
Pazite na to, da olje za verigo ne dospe v tla.

Zaganja ne izvajaje po dežju, snegu ali v primaru nevihte.
Delovanja varnostnih naprav in zašcite ne smete nikoli onemogovičiti.

3.3.4 Obremenitve zaradi vibracij

OPOZORILO!

Nevarnost zaradi vibracij

Dejanska vrednost izpustov vibracij med uporabo naprave lahko odstopa od vrednosti, ki jo navaja proizvajalec. Uposte-vajte naslednje vplivne dejavnike pred uporabo oz. med njo:

Ali je naprava uporabljana skladno za namensko uporabo?
Ali je material izrezan ali obdelan na pravi nacin?
Ali je naprava v stanju, ustreznem za uporabo?
Ali je rezalno orodje pravilno naostreno oz. ali je vgrajeno pravilnorezalno orodje?
Ali so rocaji in po potrebi izbirni vibracijski rocaji montirani in ali so trdno povezani z napravo?

• Napravo uporabljaje samo s potrebnim stevi-lom vrtljajev zgorevalnega motorja, ki je potrebno za posamezno delo. Izogibajte se maksimalnemu stevilu vrtljajev motorja, da se zmanjsajo hrup in vibracije.
  Nepravilna uporaba in vzdhrzevanje lahko povecata hrup in vibriranje naprave. To skoduje zdravju. V tem primeru takoj izklopite napravo in poskrbite, da jo popravi pooblascena servisna delavnica.
  Stopnja obretenite zaradi vibracij je odvisna od opravljanega dela oz.uporabe naprave.Ocenite jo in vkljucite ustrezne delovnepremore.S tem se bistveno zmanjsa obretenitev zaradi vibracij skozi celoten cas dela.
  Dalgsha uporaba naprave uporabnika iz-postavlja vibracijam in lahko povzroci težave z obtokom (»bele prste«). Da bi zmanjsali to tveganje, nosite rokavice in skrbite, da so roke tople. Če zaznate simptome »belih prstov«, takoj poisčite zdravnísko pomoč. Med temi simptomi so: otrplost, šcemenje, srbenje, bolecina, popušcanje moči, sprememba barve ali stanja kože. Obćajno se ti simptomi pokažejo na prstih ali rokah ali pri utripu. Pri

nižijh temperaturah (pod priblžno 10^ ) se nevarnost poveča.

Med delovnim dnem naredite daljse premore, da si lahko opomorete od hrupa in vibracij. Delo načrtujte takto, da je uporaba naprav, ki povzroćaje močne vibracije, razporejena na vec dni.
Ce med uporabo naprave na rokah zaznate nelagodje ali razbarvanje koze, takoj prekinite delo. Vkljucite ustrezne delovne premore. Brez ustreznih odmorov lahko pride do sindroma vibracij v roki in dlani.
Zmanjsajte tveganje izpostavljenosti vibracijam. Vzdrzujte napravo v skladu z napotki v navodilih za uporabo.
Cenapravo pogosto uporabljate,se obnite na svojega trgovca, da si priskrbite protivibra-cijsko opremo (npr.rocaje).
V delovnem načrtu opredelite, kako je mogocé omejiti obremenitev zaradi vibracij.

3.3.5 Obremenitev zaradi hrupa

Doloceni ravni hrupa zaradi te naprave se ni mogoce izogniti. Dela, pri katerih nastaja veliko hrupa, nactrujte za ure, ko je to dopustno in prevideno. Po potrebi ustavite dela ob casu mirovanja in omejite delovni cas na majnujnejse. Za osebno zašcit no site primerno zašcit zo sluh; tudi druge osebe v blizini morajo nositi primerno zašcit zo sluh.

3.3.6 Ravnanje z bencinom in oljem

NEVARNOSTI!

Nevarnost eksplozije in požara

Zaradi mešanice iztekajćega bencina in zraka se tvori eksplozijski ozracije. Pri nepravilnem ravnanju z gorivom lahko pride do vzbuha, eksplozije in požara, posledicno pa do Hudih telesnih poskodb in tudi smrti.

Pri ravnanj z bencinom ne kadite.
Z bencinom delajte samo na prosthem in nikoli v zaprtih prostorih.
Obvezno upostevajte v nadaljevanju navedena pravila za ravnanje.

Bencin in olje transportirajte in skladiscite izključno v za to predvidenih posodah. Poskrbi-te, da otroci nimajo dostopa do uskladiscene-ga bencina in olja.
Da bi prepreci li onesnazenje tal (varstvo okolja), pri tocenju poskrbite, da se bencin in olje

ne razljeta v zemljo. Za tocenje uporabljajte lijak.

Naprave nikoli ne polnite v zaprtih prostorih. Na tleh lahko pride do kopicenja bencinskih hlapov in s tem do vzbuha ali celo eksplozije.
Takoj obrisite razlito gorivo z naprave in s tal. Pustite, da se tkanine, s katerimi ste brisali bencin, posusijo na dobro prezracevanem mestu, preden jih odstranite. V nasprotnem primeru lahko pride do nenadnega samovzi-ga.
Ce ste razlili bencin, se tvorijo bencinski hlapi. Naprave zato ne zazenite na istem mestu, temveč majmanj 3 m stran.
Preprecite stik koze z mineralnim oljem. Ne vdirhujte bencinskih hlapov. Pri tocenju vedno nosite rokavice. Redno menjavaje in cistite zašcitna oblačila.
Pazite na to, da oblačila ne pridejo v stik z bencinom. Če pride bencin na oblačila, takoj zamenjaje oblačila.
Naprave nikoli ne polnite, dokler motor deluje ali je vroc.

3.3.7 Varnost oseb, zivali in predmetov

• Napravo uporabljajte samo za dela, za katera je predvidena. Neustrezna uporaba lahko povzroci telesne poskodbe in gmotno škodo.
  Stroj vklopiite samo, ce v delovnem območju ni oseb aliŽivali.
• Ohranite varno razdaljo do drugih oseb in zi vali ali izklopite napravo, ko se druge osebe ali zivali približujejo.
  Nikoli ne usmerite izpuha motorja proti osebam in zivalim ter proti vnetljivim izdelkom in predmetom.
  Ne segajte v sesalno in prezračevalno resetko, ko motor deluje. Vrteci se deli naprave lahko povzroćijo telesne poškodbe.
  Kadar naprave ne potrebujete, jo vedno izklopite, npr. pri menjavi delovnega območja, pri izvajanju vzdřevalnih del in nege ter pri tocenju mešanice bencina/olja.
  V primeru nesreće takoj izklopite napravo, da preprećite nadaljnje telesne poškodbe in materialno škodo.
  Naprave nikoli ne uporabljajte zOCRabljenimi ali okvarjenimi deli. Odsluzeni ali okvarjeni deli naprave lahko povzrocijo hude telesne poskodbe.
  Napravo hranite izven dosega otrok.

4 MONTAZA

NEVARNOST!

Smrtna nevarnost in nevarnost Hudih telesnih poškodb.

Smrtna nevarnost in nevarnost Hudih telesnih poskodb pri vklopljenem motorju.

Vsa dela izvajaje, ko je motor izklopjen.

POZOR!

Nevarnost poskodb naprave

Nevarnost poskodb naprave zaradi neustrezne montaze

Razpakiranje in montaço je treba izvajati na ravni in stabilni povrsini.
Na voljo mora biti dovolj prostora za premikanje naprave in embalaze ter primerno orodje.

POZOR!

Nevarnost škode v okolju

Nevarnost skode v okolju zaradi neustreznegaa odstranjevanja.

• Embaložo je treba odstraniti v skladu z lokalmimi predpisi.

PREVIDNO!

Nevarnost telesnih poškodb

Predmeti z ostrimi robovi in premikajosci predmeti lahko povzrocijo telesne poškodbe.

Pri monta zi meca in verige vedno nosite trpezne delovne rokavice.
Pri montaži meča in verige delajte izjemno previdno, da ne boste vplivali na varnost in učinkovitost naprav; v primeru dvomov kontaktirajte vašega prodajalca.

NAPOTEK

Ob dobavi naprave sta mec in veriga demontirana, rezervaorja za meşanico in olje pa sta prazna.

Pred montažo se prepričajte, da zavora verige ni aktivirana. Zavora verige se sprosti, ko povlečete zašcito za roke (01/3) proti ročaju (01/4).

4.1 Montaza meça in verige zage (od 02 do 06)

1. Obe šestkotni matici (02/1) odvjte s prilozenim kombiniranim kliquem in odstranite (02/a) šcitnik veriznika (02/2).
2. Odstranite plasticni distancnik (02/3); ta distancnik se uporablja samo med transportom zapakirane naprave in ni vec potreben.
3. Zarezo meça (03/1) postavite (03/a) na zaticna vijaka (03/2). Potisnite mec proti ohišju stroja (03/b).
4. Verigo zage (04/1) polozite okrog veriznika (04/2) in v zarezo meca (04/3), pri cemer pazite na smer teka. Verigo zage polozite prek obraçalne zvezde meca (05/a).
5. Znova montirajte šcitnik verižnika (06/1), sestkotno matico (06/2) le rahlo pritegnite.
6. Mec potiskajte z ohiša stroja, dokler ni veriga Žage rahlo napeta.
7. Obe šestkotni matici (06/2) le tolko pritegnite, da je verigo Žage še mogoče napeti.
8. Nastavitveni vijak napenjalnika verige (06/3) zavrtite toliko, da bo veriga zage pravilno napeta (gleje Poglavje 5.4 "Preverjanje napetosti verige (06, 08)", stran 176).
9. Zategnite šestkotno matico (06/2).

5 ZAGON

5.1 Gorivo

POZOR!

Nevarnost poskodb naprave

Če uporabite samo bencin, se bo poskodoval motor in garancija bo zapadla.

Uporabljajte samo visokokakovosten bencin in olje za mazanje, saj boste takto dolgoročno zagotovili popolnozmogljivost inŽiviljensko dobo mehanskih delov.

NAPOTEK

Ce neosvincen bencin hranite dlje kot 2 meseca, začnejo nastajati usedline.

Vedno uporabljaje svež bencin!

Ta naprava je opremljena z dvotaktnim motorjem, ki obratuje z meşanico bencina in olja.

Ustrezno olje

Uporabljaje samo visokokakovostno sintetično olje za dvotaktne motorje. Pri vašem prodajalcu so na voljo olja, ki so bila razvita posebej za

taksne motorje in ki lahko zagotavljajo visoke zmogljivosti.

Ustrezen bencin

Uporabljaje samo neosvincen bencin z oktanskim stevilom majmanj 90.

5.1.1 Priprava mešanice goriva

NEVARNOST!

Nevarnost eksplozije in požara

Bencin in meşanica sta vnetljiva!

Bencin in mešanico hranite samo v homologiranih posodah za gorivo, na varnem mestu, vstran od virov toplote in odprtega ognja.
Posod nikoli ne pušćajte v dosegu otrok.
Med pripravo mešanice ne kadite in poskusite preprečiti vdihavanje bencinskih hlapov.

POZOR!

Nevarnost poškodb motorja

Cisti bencin povzroca poskodbe in popolni izpad motorja. V tem primeru garancijski zahevki do proizvajalca niso veljavni.

Motor vedno uporabljaje z meşani-co bencina/olja v predpisanem raz-merju.

NAPOTEK

Mešanica je izpostavljena nenehnemu staranju. Ne pripravljajte prevelikih količin, da preprećite nastajanje usedlin.

NAPOTEK

Posodi za bencin in meşanico redno Čistite, da odstranite morebitne usedline.

V primeru nezadostne mešanice se poveča tve-ganje predčasnegа sprožanja bata zaradi presib-ke mešanice. Garancija preneha veljati tudi,Če navodila za mešanje goriva itd. iz tega priročnika niso upoševana.

V nadaljevanju je v tabei podano pravilno raz-merje mešanja sprimerom.

Razmerje mešanja Bencin Olje

50:1 (50 delov goriva in 1 del olja)

5 litrov 100 ml

1. V homologirano posodo nalijte prbl. polovico navedene koliçine bencina.
2. Dolijte vso olje, kot je navedeno v tabei.
3. Dolijte preostali bencin.
4. Zaprite posido in jo dobro premešajte.

5.2 Mazivo za verige

POZOR!

Nevarnost poškodb naprave

Uporaba starega olja za mazanje verige
žage povzroča zaradi vsebovanih kovinskih delcev, ki nastanejo pri drgnjenju, prezgodnjo obrabo meča in verige.
Ob tem se razveljavi garancija proizvajalca.

Nikoli ne uporabljajte starega olja, temveč samo biolosko razgradljivo olje za verigoŽage.

POZOR!

Nevarnost skode v okolju

Uporaba mineralega olja za mazanje verige zage povzroca resno skodo v okolju.

Nikoli ne uporabljaje mineralnega olja, temvec samo biolosko razgradljivo olje za verigo zage.

Umazanega olja ni dovoljeno uporabljati, saj lahko pride do zamašitve filtra v rezervoarju in traj.nih poskodb oljne Črpalke.

Uporaba visokokakovostega olja je odlocilnega pomena za učinkovito mazanje rezalnih organov; rabljeno ali manvjredno olje vpliva na mazanje in skrajšaŽiviljensko dobo verigeŽage in meça.

Priporocljivo je, da rezerovoar za olje pri vsakem dolivanju goriva (z lijakom) napolnite do konca. Kapaciteta rezerovoarja za olje je zasnovana takto, da se gorivo porabi pred oljem, s cimer je zagotovljeno, da naprava ne more delovati brez mazi-va.

5.3 Dolivanje delovnega sredstva (07)

NEVARNOST!

Nevarnost eksplozije in požara

Zaradi mešanice iztekajocega bencina in zraka se tvori eksplozijski ozracje. Pri nepravilnem ravnanj z gorivom lahko pride do vzbuha, eksplozije in požara, posledicno pa do Hudih telesnih poskodb in tudi smrti.

Pri ravnanju z bencinom ne kadite.
Z bencinom delajte samo na prostem in nikoli v zaprtih prostorih.
Obvezno upostevajte v nadaljevanju navedena pravila za ravnanje.

Točenje goriva

1. Izklopite motor in nataknite zašcitniPokrov prek verigeŽage.
2. Očistite zapiralo rezervaorja goriva (07/1) in območje okoli njega, da v rezervaor ne bi prišla umazanija.
3. Previdno odvijtePokrovrezervoarja (07/1), saj je v posodi mordaNSTal tlak.
4. Natočite gorivo prek lijaka.
5. NamestitePokrovrezervoarjanarezervoarina gprivijte.
6. Ocistite razlito gorivo tal in naprave.
7. Napravo zazenite sele, ko hlapi goriva izpuhtijo.

Dolivanje olja za verige

1. Izklopite motor in nataknite zašcitniPokrov prek verigeŽage.
2. OčistitePokrovrezervoarjaolja(07/2)in območje okoli njega, da vrezervoorne bi priša umazanija.
3. PrivijtePokrovrezervoarja za olje (07/2).
4. Natočite olje za verigoŽage prek lijaka.
5. NamestitePokrovrezervoarja zaolje na re-zervoor in ga privijte.
6. Očistite razlito olje za verigoŽage s tal in naprave.

5.4 Preverjanje napetosti verige (06, 08)

NEVARNOST!

Smrtna nevarnost in nevarnost Hudih telesnih poškodb.

Smrtna nevarnost in nevarnost Hudih telesnih poskodb pri vklopljenem motorju.

Vsa dela izvajajte, ko je motor izklopjen.

Napetost je pravilna, ce pogonski cheni ne izstopijo iz tirnice, ko dvignete verigo zagage na sredini meca (08/1),veriga zagape se sie lahko vrti.

Napenjanje verige

1. S prilożenim kombiniranim ključem odvijte šestkote natice (06/2) šcitnika verižnika (06/1).
2. Nastavitveni vijak (06/3) napenjalnika verige zavrtite toliko, da bo veriga zagage pravilno napeta.
3. Zategnite šestkotno matico (06/2).

5.5 Preverjanje zavore verige (09)

OPOZORILO!

Smrtna nevarnost in nevarnost Hudih telesnih poskodb zaradi okvarjene zavore verige

Če zavora verige ne deluje, lahko npr.
pri povratnem udaru delujuča veriga
povzroci hude telesne poskodbe in celo smrt uporabnika.

Pred začetkom del vedno preverite, ali zavora verige deluje.
Verižne Žage ne vklopite, Če je zavora verige okvarjena. V tem primeru oddajte verižno Žago v pregled v servisno delavnico.

Naprava je opremljena s systemom varnostne za-vore (zavoro verige).

Zavora verige je naprava,zasnovana za takojsnjo zaustavitev premikanja verige zage, ce pride do povratnega udarca. Obicajno se zavora verige samodejno aktivira zaradi vztrajnosti.

To verigo je za preverjanje mozno aktivirati tudročno.

1. Zaženite motor in držite napravo na obeh ročajih.
2. Sprožite varnostno zaporno tipkalo (01/8) in ročico za plin (01/7), da se veriga še napraj vrti, nato pa zašćito za roko (09/1) s hrbtno

stranjo dlani potisnite naprej (09/a); veriga
zage se mora takoj zaustaviti.

1. Ko se verigaŽage ustavi,takoj spustite var-nostno zaporno tipkalo in nato še ročico za plin.
2. Izklopite motor.
3. Za sprostitev zavore verige potisnite šcitnik rok v smeri naprej (09/b)

6 UPRAVLJANJE

Upostevajte lokalne predpise glede casov obratovanja.
Zadnji ročaj trdno primite in držite z desno roko, nosilni ročaj pa z levo roko.
Ročajev ne spustite, dokler motor dela.
Verižne zage ne uporabljajte v primeru:

utrujenosti,
slabega počutja,
vpliva alkohola, zdravil in drog.

6.1 Vklop/izklop motorja

OPOZORILO!

Nevarnost eksplozije in požara

Zaradi mešanice iztekajocega bencina in zraka se tvori eksplozijsko ozracje. Pri nepravilnem ravnanju z gorivom lahko pride do vzbuha, eksplozije in požara, posledicno pa do Hudih telesnih poškodb in tudi smrti.

Motor zaügene vsaj 3 metre stran od mesta polnjenja.

6.1.1 Zagon motorja (10, 11)

PREVIDNO!

Nevarnost telesnih poskodb zaradi vrvice zaganjalnika

Zaradi hitrega povratnega vleka vrvice zaganjalnika se roka hitro povlece proti motorju. To lahko povzroci udarnine in izpahe.

Nikoli ne navijajte vrvice okrog roke.

POZOR!

Nevarnost poskodb naprave

Ce se vrvica zaganjalnika prevec izvlece, lahko to povzroci poskodbe.

Vrvice ne izvlecite v celoti in se z vrvico ne dotikajte odprtine za vodenje vrvice ter pri izpušcanju ročaja preprecite, da bi se vrvica nekontrolirano navijala.

POZOR!

Nevarnost poskodb naprave

Če motor deluje z visokim stevilom vrtljajev in z aktivirano zavoro verige, se sklopa lahko pregreje.

Izogibajte se delovanju motorja z visokim stevilom vrtljajev in aktivirano zavoro verige.

Hladni zagon

Hladni zagon pomeni zagon motorja po tem, ko je bil majmanj 5 minut izklopljen, ali po dolivanju goriva.

1. Odložite napravo na ravno povrsino, držite sprednji ročaj in potisnite napravo na tla. Po potrebi s konico desne noge stopite v zadnji ročaj.
2. Aktiviraje zavoro verige tako, da potisnete šcitnik za roko naprej.
3. Odstranite zaščitniPokrov verigeŽage.
4. 3-4-krat pritisnite (10/a) vžigalno kapico (10/1).
5. Vrtljivi gumb lopute za zagon (11/1) obrite v desno do oznake.
6. S prosto roko povlecite ročaj zaganjalnika (11/2) navzgor (11/a), dokler ne začutite upornosti.
7. Ne spustite rocaja zaganjalnika, večkrat močno povlecite, dokler se motor prvič ne zažene. Vrtljivi gumb lopute za zagon (11/1) obrinite v levo do oznake.
8. Večkrat močno povlecite ročaj zaganjalnika (11/2), dokler se motor znova ne zažene.
9. Dokler motor deluje, na kratko pritisnite var-nostno zaporno tipkalo (11/3) in rocico za plin (11/4). S tem se dušilna loputa uplinjača sprosti iz zapornega položaja.

10. Pustite napravo priblizno eno minuto delovati v prostem teku.

11. Sprostite zavoro verige tako, da povlecete šcitnik za roko nazaj.

Topli zagon

Če je motor le kratek Čas izklopljen, je postopek zagona mozenismo prek pritiskanja vžigalne kapice, toda brez obračanja vrtljivega gumba lopute za zagon.

6.1.2 Izklop motorja (12)

1. Spustite varnostno zaporno tipkalo (12/1) in nato rocico za plin (12/2).
2. Motor naj nekaj sekund deluje v prostem tek.
3. Potisnite klecno stikalo (12/3) v položaj 0 (12/a).

6.2 Po koncu dela

OPOZORILO!

Nevarnost telesnih poškodb zaradi ureznin

Ostri clenki verige zage lahko povzrocijo ureznine.

Izklopite motor.
Nosite zašcitne rokavice.

OPOZORILO!

Nevarnost požara

Segreta naprava lahko povzroci vzig odrezanega materiala (npr. zagovine, vegali listov).

Preden napravo odložite v kateremkoli prostoru, se mora motor ohladiti.
Da bi zmanjsali nevarnost pozara, je treba z naprave odstraniti zagovino, ostanke vehic, liste ali odvecno mazivo.
Posod z ostanki od zaganja ne shranjujte v prostoru.

1. Izklopite motor (gleje Poglavje 6.1.2 "Izklop motorja (12)", stran 178).
2. Počakajte, da se naprava ohladi.
3. Odstranite vse sledi zagovine ali ostanke olja.
4. V primeru vecje umazanje demontirajte verigo zage in jo nekaj ur namakajte v posodi s posebnim cistilom. Nato jo sperite s cisto vodo in jo pred montazo na napravo naprsite s protikorozijskim prsilom.
5. Pred cischenjem naprave nataknite zašcitniPokrov prek verigeŽage.

6.3 Preklop med obicajnim/poletnim in zimskim delovanjem (29)

Da bi pri nizkih temperaturah okolice (pod 5^ ) prepreci li nestajanje ledu na uplinjacu, je mogoce vsesani zrak s preklopom drsnega vlozka v zimski položaj predhodno ogreti. Drsni vlozek je mogoce doseci neposredno z odstrinitvijoPokrova filtra za zrak.

POZOR!

Nevarnost škode na motorju zaradi pregrevanja

Če verigaŽage deluje pri vec kot 5^ in je drsni vložek v zimskem položaju, lahko pride do pregrevanja.

Pred delovanjem preverite temperature okolja in - po potrebi - nast牙齿 položaj drsnega vložka.

1. DemontirajtePokrov filtra za zrak (glejte Poglavje 8.1 "Demontaza/montazaPokrova filtra za zrak (20), stran 181).

2. Ročno izvlecite drsni vložek (29/1) iz okvirja (29/a).

3. Vodoravno obrnite drsni vlozek (29/b):

Več kot 5 °C, tj. obicajno/poletno delovanje: Znak sonca (29/2) mora biti viden pri obicajnem/poletnem delovanju.
Manj kot 5^ ,tj.zimsko delovanje:Znak snezinke (29/3) mora biti viden pri zimskem delovanju.

1. Navpično obrite drsní vložek (29/c).
2. Potisnite drsni vložek v okvir (29/d).
3. MontirajtePokrov filtra za zrak (glejte Poglavje 8.1 "Demontaza/montazaPokrova filtra za zrak (20), stran 181).

7 OBNASANJE PRI DELU IN DELOVNA TEHNIKA

NEVARNOST!

Smrtna nevarnost zaradi nezadostnegag strokovnega znanja!

Nezadostno strokovno znanje lahko prive de do najhujših poskodb in smrti!

Stebla smejo podirati in obvejevati le usposobljene in izkušene osebe.

NEVARNOST!

Smrtna nevarnost zaradi nenadzorovanih premikov stroja

Premikajoça se verigaŽage ustvarja močne sile,ki lahko povzroćijo nenadno nenadzorovano odtrganje in odkok verižneŽage.

Vedno držite verižno zago z obema rokama, z levo roko na sprednjem ročaju in desno roko na zadnjem ročaju. Ne glede na to, ali ste levo- ali desnoročni.

NEVARNOST!

Smrtna nevarnost zaradi povratnega udarca!

Povratni udarec naprave lahko povzroci smrtno nevarnost za uporabnika.

Z ustreznimi ukrepi obvezno poskrbite za preprecitev povratnega udarca.

PREVIDNO!

Nevarnost za zdravje zaradi vdihovanja nevarnih snovi!

Vdihavanje hlapov olja za mazanje, izpušnih plinov in prahu, ki nastaja priŽaganju, lahko povzroči zdravstvene težave.

Vedno nosite predpisano osebno zašcitno opremo.

PREVIDNO!

Nevarnost telesnih poskodb pri bloki-rani verizniŽagi

Če poskuste izvleci med rezom zagozdeni rezilni pribor - tj. verigo zage/meč - pri delujocem motorju, obstaja nevarnost telesnih poškodb in nevarnost poškodb naprave.

Zaustavite motor in odpritre rez (npr. z drvarskim klinom) ali z drugo verizno zagogo oz. rezilno garnituro opravite sprostitveni rez. Ko se rez odpre, takoj odstranite stisnjeno rezilno garnituro.
Sledite navodilom in postopkom v naslednjih poglavjih, da preprecite blokado ali zagozditev verizneŽage.

NAPOTEK

Kmetijska strokovna zdruzenja redno ponujajo tecaje iz ravnanja z veriznimi zagami ter secnje stebel.

7.1 Uporaba klinastega omejevalnika (13)

1. Klinasti omejevalnik (13/1) vstavite v hlod in opravite premik verigeŽage v loku (13/a), da verigaŽage zareže v les.
2. Večkrat ponovite delovni korak in s tem prestavite stićno točko klinastega omejevalnika (13/b).

7.2 Sečnja stebel (14, 15)

NEVARNOST!

Zivljenjska nevarnost zaradi padanja stebla!

Če umikanje pred padajocim stebom ni mogoče, lahko pride do Hudih telesnih poskodb ter tudi do smrti!

S podiranjem zacnite sele, ko je zagotovljeno umikanje do stebla, ki ga boste podirali, brez ovir.

NEVARNOST!

Zivljenjska nevarnost zaradi nekontroliranega padanja stebla!

Nekontrolirano padanje stebel lahko pouzroci hude telesne poskodbe ter tudismrt!

Da bi zagotovili nadzorovano padanje stebla, pustite med zasekom in podiralnim rezom sklep, ki znaša približno 1/10 premera hloda.
Podiranja ne izvajaje v vetru.

NAPOTEK

Smejo se uporabljati le lesene, plasticne ali aluminijaste zagozde.

Pred začetkom sećnje morate izvesti naslednje ukrepe.

Poskrbite, da se v področju nevarnosti ne nahajajo druge osebe,Živali ali predmeti.
Varnostna razdalja med drugimi delovnimi mesti ali predmeti mora znašati majmanj 21 / 2 dolžini stebla.
Pazite tudi na napajalne vode in tujo lastnino. Po potrebi obvestite elektrodistribucijski podjetje ali lastnika.

Ocenite smer padanja stebla.

Za smer padanja stebla so odlocilni:

naravni nagib stebla
višina stebla
enostranska rast vej
ravna ali strma lega
asimetrična rast, poskodbe drevesa
smer in hitrost vetra
obremenjenost s snegom

Pri stmi legi vedno delajte nad steblom, ki ga boste podirali.
Poskrbite, da se na predhodno ugotovljeni poti umikanja ne nahajajo ovire. Pot umikanja mora potekati okoli 45^ poševno nazaj od smeri padanja (14).
Hlod mora biti prost grmovja, vej in tujk (npr. umazanije, kamnov, majave skorje, zebljev, sponk, zice, itd.).

Za secnjo stebla je treba narediti en zasek in en podiralni rez.

1. Pri podiralnih in skrajsevalnih rezih postavite klinasti omejevalnik varno ob les, ki ga boste rezali.
2. Zasek (15/c) najprej vrežite vodoravno, po-tem poševn od zgoraj pod kotom majmanj 45^ . S tem se prepreci zagozditev verižne Ža-ge pri izdelovanju drugega zaseka. Zasek je treba postaviti kar se da blizje tlom in v Želeni smeri padanja (15/e). Globina zaseka mora znašati okoli 1/4 prečnika stebla.
3. Podiralni rez (15/d) vrezite tocno vodoravno nasproti zaseka. Podiralni rez se mora vrezati na visini 3-5 cm nad vodoravnim zasekom.
4. Podiralni rez (15/d) vrežite takto globoko, da med zasekom (15/c) in podiralnim rezom (15/ d) ostane sklep (15/f) majmanj 1/10 premera debla. Ta sklep preprečuje, da se steblo obrne in pade v napačni smeri. Pri priblizanjupodiralnegara reza (15/d) skelepu (15/f) bi steblo moralo začeti padati.

Ce steblo pada med zaganjem:

• Ce steblo morda pada v napacni smeri ali se nagiba nazaj in zagozdi verizno zagogo, prekinite podiralni rez. Za odpiranje reza in podiranje stebla v zeleni crti padca za bijte zagozdo.
  Verižno zago takoj izvlecite iz reza, izklo-pite in odložite.
  Pojdite v podroche umika.
  Pazite na padajoce veje.

• Če steblo ostane stati, ga z zagijanjem za-gozd v podiralni rez kontrolirano privedite do padca.

• Po zakljucku zaganja takoj smemite glusnike in pazite na signale ali opozorilne klice.

7.3 Obvejevanje (16)

Pri tem delu je treba upostevati naslednje tocke:

• Podpritveižnožago na deblu in odžagajte prosto dostopne veje eno za drugo reposredno na deblu (16/a). Na strmih legah delajte od spodaj navzgor.
  Večje, navzdol usmerjene veje, ki podpirajo steblo, sprva pustite.
  Manjse veje odrežite z enim rezom.
  Pazite na napete veje in najprej vrežite en kos od zgoraj, nato jih odrežite od spodaj navzgor, da preprečite zagozditev verižne Ža-ge (16/b).
  Pri prosto visecih vejah najprej vrezite en kos od spodaj, nato odrezite od zgoraj (16/c).
  Vbodne, vzdolznre reze in reze v jegro naj izvajajo izkušene ali usposobljene osebe.

7.4 Skrajsevanje stebla (17, 18, 19)

Pri tem delu je treba upostevati naslednje tocke:

Pri stmi legi vedno delajte nad deblom, ker se deblo lahko odkotali.
Verižno Žago vodite tak, da se v podaljsanem obracalmom območju verige ne nahaja noben del telesa.
Nastavite verižno Žago na deblo:

Klinasti omejevalnik postavite direktno poleg rezalega roba in pustite, da se verižnaŽaga obrača okoli te točke.
Verižna Žaga lahko pri nastavitvi stransko zdrsne ali rahlo odskovi. To je odvisno od lesa in stanja verižne Žage. Vedno trdno držite verižno Žago.

Na koncu reza se verižna Žaga zasuka skozi s svojo lastno težo, ker je rez ne podpira več. Pri tem jo nadzorujte in ne potiskajte, da se ne dotakne tal.
Preden izklopite verizno zago, počakajte, da se veriga zage po zakljucu reza ustavi.
Motor verižne Žage vedno izklopite, preden preidete na drugo steblo.

Da preprecite zagozditev verizne zage in drobljenje lesa, najprej zagajte 1/3 premera debla od spodaj navzgor (18/a), potem pa ostanek prerezite od zgoraj vzporedno s spodnjim rezom (18/b).

Deblo se privilega na obeh koncih:

Da preprecite zagozditev veriune zage in drobljenje lesa, najprej zagajte 1/3 premera debla od zgoraj navzdol (19/a), potem pa ostanek prerezi te od spodaj vzporedno z zgornjim rezom (19/b).

7.5 Skrajševanje Žaganega lesa

Pri tem delu je treba upostevati naslednje tocke:

Uporabite varno rezalno podlago (kozo za zaganje, zagozde, grede).
Pazite na varno stojo in enakomerno porazdelitev telesne teze.
Oblovino zavarujte pred obračanjem.
Na rez položite le tekočo verigo. Verižne za-ga-ge nikoli ne vklopite s položeno verigo.
- Lesa ne držite z nogo ali s pomočjo druge osebe.

8 VZDRŽEVANJE IN NEGA

NEVARNOST!

Smrtna nevarnost zaradi nepravlne-ga vzdrrzevanja

Če vzdřevalna dela izvajajo nekvalificirane osebe ali Če se uporabljajo neodobreni nadomestni deli, lahko med delovanjem pride do Hudih telesnih poskodb in tudi smrti.

Nikoli ne odstranjujte varnostnih naprav in jih nikoli ne izklaplajte.
Uporabljajte samo dovoljene originalne nadomestne dele.
Z rednim in pravilnim vzdhrzevanjem skrbite, da je naprava v delujocem in cistem stanju.

NEVARNOST!

Smrtna nevarnost in nevarnost Hudih telesnih poskodb.

Smrtna nevarnost in nevarnost Hudih telesnih poskodb pri vklopljenem motorju.

Vsa dela izvajajte, ko je motor izklopjen.

PREVIDNO!

Nevarnost telesnih poskodb

Predmeti z ostrimi robovi in premikajosci prepredmeti lahko povzrocijo telesne poškodbe.

Pri vzdrrzevalnih delih, negi in popravilih vedno nosite zašcitne rokavice!

Pravilno vzdhrzevanje je obvezno potrebno za ohranjanje prvotne učinkovitosti in varne uporabe naprave.
Poskrbite, da bodo vse matice in vijaki dobro priviti, da bo naprava lahko vedno delovala v dobrih pogojih.
Naprave z obraljenimi ali poskodovanimi sestavnimi deli ne uporabljaje. Po skodovane dele je treba zamenjati in jih ni dovoljeno popravljati.

Pred vzdřevalnimi deli:

Izklopite motor in počakajte, da se ohladi.
Snemite konektor vzigalne svecke.
Pri delih na verigi zage nosite zašcitne rokavice.
ZašcitnegaPokrova ne odstranjujte,razen med izvajanjem del na samem mecu ali na verigi.
Olja, bencin ali druge snovi, ki onesnažujejo okolje, odstranite v skladu s predpisi.

8.1 Demontaža/montažaPokrova filtra za zrak (20)

DemontažaPokrovafiltrza zrak

1. Potisnite izvijač med varnostno sponko (20/1)Pokrov filtra za zrak (20/2).
2. Z izvijačem potisnite varnostno sponko stransPokrova filtra za zrak (20/a).
3. SnemitePokrov filtra za zrakz naprave (20/ c).

MontažaPokrova filtra za zrak

1. Jeziček (20/3)Pokrova filtra za zrak potisnite pod ohišje, nato namestitePokrov filtra za zrak na napravo.
2. Varnostni sponki (20/1) potisnite naPokrov filtra za zrak (20/b), da se zaskovi.

8.2 Cischenje filtra za zrak (21)

POZOR!

Nevarnost zaradi umazanega, okvarjenega ali manjkajočega filtrza za zrak

Če filtrza za zrak ni ali je umazan ali okvarjen, se bo motor naprave nepoprajvljivo poskodoval.

Ciscenje filtra za zrak je pogoj za nemoteno delovanje in dolgo zi-vlenjsko dobo naprave. Ne delajte brez filtra ali s poskodovanim filtrom, da preprecite poskodbe motorja.
Ciscenje je treba izvesti vsakih 15 ur uporabe naprave.
Filtrskega vložka ni dovoljeno prati in ga je treba vedno zamenjati, ce je umazan ali poskodovan.

Demontaža filtra za zrak

1. Izklopite motor in pocakajte, da se ohladi.

2. DemontirajtePokrov filtra za zrak (glejte Poglavje 8.1 "Demontaza/montazaPokrova filtra za zrak (20), stran 181).

3. Odvijte krilato matico (21/1).

4. Povlecite filter za zrak (21/2) navzgor in stran (21/a).
5. Zaprite sesalno odprtino (21/3) s cisto krpo. To preprecuje padanje delcev umazanije v prostor uplinjača.
6. Ločite oba dela filtra za zrak (21/4).

Ocistite filter za zrak

1. Najlonski filter očistite s Čopicem ali fino krtaco, po potrebi previdno izpihajte od znotraj navzven s stisnjenim zrakom.

8.3 Preverjanje/zamenjava vžigalne svečke (22, 23)

Zamenjava vžigalne svečke

1. Odvijte vžigalno svečko (22/2) s priloženim kombiniranim klujem.
2. Privijte novo vžigalno svečko do oznake.
3. Potisnite konektor vžigalne svečke na vžigalno svečko.

8.4 Meč (25, 27)

Za preprecevanje asimetrične obrabe je treba meč redno obračati.

Opraviti je treba naslednja vzdrrzevalna dela:

Namažite ležaj obráčalne zvezde (27).
Zarezo na mecu očistite s strgalom (ni prilozeno v obsegu dobave) (25).
Ocistite odprtine za mazanje.
S ploscato pilo je treba odstraniti zarobek na bočni strani in izravnati morebitna odstopanja med vodili.

Nepravilno nabrušena verigaŽage povecije nevarnost povratnega udara in tem nevarnost smrtnih telesnih poskodb.

Pravilno nabusite verigo zage, da zmanjsate nevarmost povratnega udara.

NAPOTEK

Za neizkušenega uporabnika verižnih
žag priporočamo, da verigo nabrusi strokovnjak servisne sluzbe.

Zaradi varnosti in učinkovitosti mora biti veriga vedno dobro nabrušena.

Bruşenje je potrebno, ko:

Je zagovina podobna prahu.
Je za zaganje potrebna veoja moe.
Rezniraven.
So tresljaji močnejiši.
Se poveca poraba goriva.

Če brusenje zaupate specializirani servisni sluzbi, bo ta za brusenje uporabila ustrezna orodja, ki zagotavljajo minimalno odstranjevanje materiala in enakomerno nabruşenost vseh zob.

Samodejno ostrenje verige lahko poteka s pomočjo posebne okrogle pile, katere premer se vedno ujema s posamezno vrsto verige (glejte Poglavje 8.10 "Tabela za vzdřevanje verige", stran 184). Potrebne so vescine in izkušnje, da se preprećijo poskodbe zob.

Bruşenje verige:

1. Izklopite motor, izklopite zavoro verige in mec z montirano verigoŽage fiksno vprimeren primež ter pazite, da boste verigoŽage lahko prosto premikali.
2. Ce je veriga zrahljana, jo napnite.
3. Pilo vstavite v ustrezno vodilo in nato v odprtino zoba, pri tem je treba ohraniti enaki kot v skladu s profilom zoba.
4. S pilo pobrusite le nekajkrat in samo v smeri naprej, delovni korak pa nato ponovite na vseh zobeh in vedno v isti smeri (desno ali levo).
5. Obrnite mec v primezu in delovni korak pono-vite na ostalih zobeh.
6. Preverite, ali omejevalnik globine ne gleda cz orodje za preverjanje in popilite morebitni presezek s plošćato pilo ter zaokrozite profil.
7. Po brusenju odstranite vse ostruzke od piljenja in prah ter verigo namocite v mazivo.

so zobjedolgi manj kot 5mm
Ce je oznaka na zobeh za rezanje preseze-na,
je rega chenov na kovicah verige prevelika.

8.6 Preverjanje mazanja verige zage (26)

Naprave nikoli ne uporabljaje brez ustreznega mazanja verige. V nasprotnem primeru se boŽi-vlenjska doba naprave skrajšala. Pred vsakim začetkom del zato preverite kolićino olja v rezervoorju za olje in dovajanje olja.

1. ZaZenite napravo.
2. Delujoco verigo zage drzite prblizn 15 cm nad storom ali primerno podlago.

Pri ustreznem mazanju se na storu tvori tanka oljna plast (26/1).

8.7 Nastavitev mazanja verige (28)

NEVARNOST!

Smrtna nevarnost in nevarnost Hudih telesnih poskodb.

Smrtna nevarnost in nevarnost Hudih telesnih poskodb pri vklopljenem motorju.

Vsa dela izvajajte, ko je motor izklopjen.

Kolicino dovajanja olja je mogoce uravnavati z nastavitvenim vijakom. Nastavitveni vijak je na spodnji strani naprave (28/1).

Za nastavitev količine dovajanja uporabite mali izvijač:

1. Zaženite motor in ga pustite teci v prostem teku.
2. Preverite, ali veriga zage miruje.
3. Če se veriga Žage premika, je vzrok lahkonaslednja napaka:

Stevilo vrtljajev v prostem teku je previsoko (glejte Poglavje 8.9 "Nastavitev stevila vrtljajev v prostem teku na uplinjacu", stran 184).

Sklopka je okvarjena, umazana ali nepravilno nastavljena. Obišcite servisno delavnico AL-KO.

8.9 Nastavitev stevila vrtljajev v prostem teku na uplinjacu

Stevilo vrtljajev v prostem teku je podano v tehnicih podatkih (glejte Poglavje 13 "Tehnični podatki", stran 187). Najprimerneje ga je nastaviti s pomocjo merilnika stevila vrtljajev.

Če je stevilo vrtljajev v prostem teku pravilno nastvljeno, motor deluje v prostem teku in veriga zage se ne premika. Odisno od kraja uporabe (gorovje, ravnina) je morda potreben popravek nastavitve prostega teka prek omejevalnega vija ka za prosti tek »T«.

NAPOTEK

Regulacijska vijaka za meşanico za prosti tek «L« in meşanico za polno obretenitev «H« lahko nastavi samo servisno mesto AL-KO.

Veriga zage se premika, ne ga bi dali plin:

Stevilo vrtljajev v prostem teku je previsoko.

1. Obračajte omejevalni vijak za prosti tek «T« (11/5) po malem v levo, dokler se verigaŽage ne premika vec.

Motor se vedno znova izklopi, ce ne daste plina:

Stevilo vrtljajev v prostem teku je prenizko.

1. Obračajte omejevalni vijak za prosti tek «T« (11/5) po malem v desno, dokler motr ne teče enakomerno.

Če optimalne nastavitve uplinjača ni mogoće doseci z obračanjem omejevalnegа vijaka za prosti tek «T«, nj vamp uplinjac optimalno nastavi servisno mesto AL-KO.

8.10 Tabela za vzdhrževanje verige

OPOZORILO!

Nevarnost hudih telesnih poskodb.

Če je na verižni Žagi neodobrena veriga ali mec, lahko pride do Hudih telesnih poskodb.

Uporabljaje samo odobrene verige in mece.

Tabela prikazuje vredosti za različne vrste verig.

Vrsta verige za- ge	Premer pile Čelni kot Izpodrezni kot		Čelni nagib (55°)	Globina
	Vrtilni kot orodja	Nagibni kot orodja	Stranski kot
91P053X 5/32" 30° 0° 80° 0,025"
91P057X 5/32" 30° 0° 80° 0,025"
Globina Pila

8.11 Načrt vždrževanja

Naslednja dela lahko opravi uporabnik. Vsa druga dela mora opraviti strokovna delavnica.

Naslednja navodila veljago za obicajne razmere med uporabo. V posebnih pogojih, npr. posebej dolgem, vsakodnevem delu, je treba navedene vzdrževalne intervale ustrezno skrajšati.

Načrt vzdhrževanja
	enkrat po 5 urah	pred za-četakom dela	te-densk o	vsakah 50 obratoval-nih ur	vsakah 100 obratovalnih ur	po potre-bi	pred sezo-no/por sezo-ni, letno
Uplinjač
preverjanje prostega teka X
Filter za zrak
čišćenje X
zamenjava X
Vžigalna svečka
preverjanje razmika med elektrodama, po potrebi nastavitev				X			X
zamenjava XX
Zvočna izolacija
vizualni pregled in pre-gled stanja		X
Rezervoor za gorivo, re-zervoor za olje
čišćenje XX
Zavora verige
preverjanje delovanja X
čišćenje, mazanje sklo-pnih mest			X			X
Mazanje verige
preverjanje XX
Veriga
vizualni pregled in pre-gled stanja, preverjanje nabrušenosti		X
naknadno brušenje XX
zamenjava, po potrebi tu-di zamenjava verižnika in mazanje ležaja verižnika						X
Meč

Načrt vzdhrževanja

	enkrat po 5 urah	pred za-Četkom dela	te-densk o	vsakah 50 obratoval-nih ur	vsakah 100 obratovalnih ur	po potre-bi	pred sezo-no/por sezo-ni, letno
vizualni pregled in pre-gled stanja		X
obračanje meça X
mazanje premićnega ko-leščka		X
čišćenje utora verige/od-prtine za olje		X
čišćenje zašcitnega po-krova na notranji strani		X
Vsi dosegljivi vijaki (raZen nastavitvenih vijakov)
Privijanje XX X
Celotna naprava
vizualni pregled in pre-gled stanja		X
čišćenje (vklj. z vstopomzraka, hladilnimi rebri valja)		XX X

9 POMOC PRI MOTNJAH

PREVIDNO!

Nevarnost telesnih poskodb

Predmeti z ostrimi robovi in premikajosci predmeti lahko povzrocijo telesne posskodbe.

Pri vzdrrzevalnih delih, negi in popravilih vedno nosite zašcitne rokavice!

NAPOTEK

Pri motnjah, ki niso navedene v tej tabeli ali ki jih ne morete sami odpraviti, se obrnite na našo servisno sluzbo.

Motnja Vzrok Ukrep
Motorja ni mogoće zagnati ali pa se takoj izklopi.	Napačen postopek Zaženite motor, kot je opisano v teh navodilih za uporabo.
	Umazana vžigalna svečka ali manjkajović razmik med elek-trodami	Očistite ali zamenjaje vžigalno svečko.
	Zakrit filter za zrak Očistite ali zamenjaje filter za zrak
Meč in veriga se segrejeta. Na-staja dim.	Veriga je preveč napeta. Popustite napetost verige.
	Rezervoor za olje je prazen. Dolijte olje za verigo.
	Luknja za vstop olja in/ali utor meča sta umazana.	Očistite luknjо za vstop olja in utor meča.
Motnja Vzrok Ukrep
Motor deluje, vendar se veriga ne premika.	Veriga je preveč napeta. Popustite napetost verige.
	Napaka naprave Obiščite servisno delavnico AL-KO.
Namesto žagovine nastaja sa-mo lesni prah. VerižnoŽago je treba potiskati skozi les.	Veriga je topo. Naostrite verigo ali obiščite servisno delavnico AL-KO.
Naprava neobičajno vibrira. Napaka naprave Obiščite servisno delavnico AL-KO.

10 TRANSPORT

OPOZORILO!

Smrtna nevarnost in nevarnost Hudih telesnih poskodb.

Delujoca veriga lahko pri transporte povzroci majhujse telesne poskodbe in tudi smrt.

Verižne zage nikoli ne nosite niti ne transportirajte z vklopljeno verigo.
Pred transportom opravite zgoraj na-vedene ukrepe:

Pred transportom opravite naslednje ukrepe:

1. Izklopite motor.
2. Pocakajte, da se naprava ohladi.
3. Odstranite vse sledi zagovine ali ostanke olja.
4. Nataknite zaščitniPokrov na meč.

Verižno zago nosite samo na ročaju. Meč mora biti pri tem obrjen nazaj.

V vozilu: Zavarujte verižno Žago pred prevačanjem, poškodbam in iztekanjem delovnegasredstva.

11 SKLADISÇENJE

Po vsaki uporabi temeljito očistite napravo in -ce so na voljo - namestite zašcitnaPokrivala. Hranitepnapravo na suhem mestu z možnostjo zaklepanja in izven dosegā otrok.

Pred delovnimi premori, ki trajajo dlje kot 30 dni, izvedite naslednja dela:

1. Popolnama izpraznite rezervoarja za gorivo in olje.
2. Snemite verigo in mec, očistite in poskropite z oljem za zašćito pred rjo.
3. Napravo temeljito očistite in hranite v suhem prostoru.

POZOR!

Nevarnost poškodb naprave

Izsušeno/zlepljeno olje za verigoŽage pri daljsem skladisčenju poskoduje sestavn dele, po katerih se pretaka olje.

Pred daljšim skladiščenjem odstrani-te olje za verigoŽage iz naprave.

12 ODSTRANJEVANJE

Pred odstranjevanjem naprave morate izprazniti rezervaar za gorivo in poso-do za motorno olje!
Bencin in motorno olje ne sodita med gospodinjske opadke ali odtok, temvec jih je treba loceno oddati na posebnem zbirnm mestu!

Embalaza, naprava in dodatna oprema so izdelani iz materialov, ki so primerni za recikliranje, in jih je treba ustrezno odstraniti.

13 TEHNICNI PODATKI

Tip 6436 6442
Št. izd. 127429 127430
Tip motorja 2-taktni 2-taktni
Delovna prostornina motorja 35,2 cm3 41,9 cm3
Maksimalna moč motorja v kW (v skladu s standardom ISO 7293)	1,45	1,7
Sistem za preprost zagon	Da/vbrizgalna šoba	Da/vbrizgalna šoba
Število vrtljajev v prostem teku 3.000 ± 400 min	-1	3.000 ± 400 min-1
Maksimalno število vrtljajev 12.000 min	-1	12.000 min-1
Gorivo Neosvinčen ben-	cin z oktanskim številom najmanj 90	Neosvinčen ben-cin z oktanskim številom najmanj 90
Razmerje mešanje 1:50 1:50
Prostornina rezervaarja za gorivo 270 cm	3	270 cm3
Prostornina rezervaarja za olje 230 cm	3	230 cm3
Meč:
Tip Oregon	140SDEA041	Oregon 160SDEA041
Dolžina/uporabna dolžina reza 35/33 cm 40/37 cm
Verižnik:
Število zob 6z/6T 6z/6T
Razdelitev 3/8" 3/8"
VerigaŽage:
Tip Oregon	91P053X	Oregon 91P057X
Razdelitev	9,525 mm (3/8")	9,525 mm (3/8")
Širina pogonskega Člena	1,27 mm (0,05")	1,27 mm (0,05")
Maksimalna hitrost verige	≤ 22,86 m/s	≤ 22,86 m/s
Varovalka verige	Da/samodejno	Da/samodejno
Teža verižneŽage pri praznih rezervaorjih:
Teža z mečem in verigo	5,38 kg	5,45 kg
Teža brez meča in verige	4,75 kg	4,75 kg
Raven zvočnegā tlaka LpA (v skladu s standardom DIN EN ISO 22868)	101,1 dB(A) [K = 3,0 dB(A)]	101,5 dB(A) [K = 3,0 dB(A)]
Raven zvočne moči LwA (v skladu s standardom DIN EN ISO 22868)	109,9 dB(A) [K = 3,0 dB(A)]	110,0 dB(A) [K = 3,0 dB(A)]
Enakovredna skupna vrednost vibracij (v skladu s standardom DIN EN ISO 22867):
Sprednji ročaj (K = 1,5 m/s2)	6,57 m/s2	6,47 m/s2
Zadnji ročaj (K = 1,5 m/s2)	6,88 m/s2	6,96 m/s2

14 SERVISNA SLUZBA/SERVIS

V primeru vprašanj glede garancije, popravil ali nadomestnih delov se obrnite na najblžjo ser

visno delavnico AL-KO. Najdete jo na naslednjem naslovu:

Morebitne napake materiala ali proizvodne napake na napravi bom znotraj zakonskega obdobja veljavnosti, ki velja za garancijske zahtevke, po naši izbiri opravili popravilom ali nadomestilom. Obdobje veljavnosti garancije je odvisno od veljavne zakonodaje v državi, v kateri je bila naprava kupljena.

Naša garancija velja samo,Če:

so ta navodila za uporabo upoštevana,
je bilnaprava strokovno uporabljena,
so bili uporabljeni originalni nadomestni deli.

Garancija preneha veljati, ce:

so bili izvedeni samovoljni poskusi popravila,
so bile izvedene samovoljne tehnicne spre-membe,
naprava ni bila uporabljena v skladu z name-nom uporabe.

poskodbe laka, ki so posledica normalne uporabe,
obrabne dele, ki so na kartici nadomestnih delov označeni z okvirjem xxxxx (x).
Motorji z notranjim izgorevanjem (za te veljajo garancijska dolocila posameznih proizvajalcev motorja)

Garancija začne veljati, ko napravo kupi prvi končni uporabnik. Velja datum na računu. S to izjavno in originalnim potrdilom o nakupu se obrnite na vašega prodajalca ali na najblžjo pooblasćeno servisno sluzbo. Ta izjava ne vpliva na zakonske garancijski zehtevk, ki jih ima kupec do prodajalca.

16 PREVOD ORIGINALNE IZJAVE ES O SKLADNOSTI

S to izjavo potrujemo, da izdelek v obliki, ki se prodaja na trgu, ustreza zahtevam usklajenih direktiv EU, varnostnih standardov EU in specificnih standardov, ki veljajo za ta izdelek.

lzdelek

Verižna Žaga

Serijska stevilka

G4011022

Tip

6436

6442

Raven zvočne moči

EN ISO 3744

izmerjena/zagotovljena

6436:109,9/113 dB(A)

6442:110,0/113 dB(A)

Ugotavljanje skladnosti

2000/14/ES -priloga V

Priglašeni organ

7 Ponašanje pri radu i radna tehnika 202

7.1 Uporaba kandžastog graničnika (13)..203
7.2 Rušenje stabala (14, 15) 203
7.3 Rezanje grana (16) 204
7.4 Skracivanje stabla (17, 18, 19) 204
7.5 Skracivanje rezanog drveta 205

8 Održavanje i njega 205

8.1 Demontaža/montažaPoklopca filtra
zraka (20) 205
8.2 Ciscenje filtra zraka (21). 206
8.3 Provjera/zamjena svjeice (22, 23) ....206
8.4Vodilica (25,27). 206
8.5 Ostrenje Ianca pile (24) 206
8.6 Provjera podmazivanja lanca (26) 207
8.7 Regulaciona podmazivanja lanca (28)...207
8.8 Provjera mirovanja lançane pile u praznome hodu. 207
8.9 Namješanje broja okretaja u praznome hodu na rasplinjaču 208
8.10 Tablica odrzavanja lanca. 208
8.11 Plan održavanja 209

2.2 Muguca predvidiva nepravilna uporaba

Poseban oprez pri rukovanju!

Nositi kacigu, zastitu za uši i zastitu za oči!

Nosite zašitne rukavice!

Nositečvrstu obuću!

PrijePokretanja procitajte upute za uporabu!

7.1 Uporaba kandžastog graničnika (13)

1. Kandžasti graničnik (13/1) ubodite u deblo i provedite lučnu kretnju lanca pile (13/a) takoda lanac pile zareže drvo.
2. Vise puta ponovite radni rez i pritom pomaknite tocku nalijeganja kandzastog graničnika (13/b).

7.2 Rušenje stabala (14, 15)

OPASNOST!

Opasnost poŽivot od padajućeg stabla!

Ako pri padanju stabla povlačenje{nije moguce, moze doci do tešikh ozljeda pa Čak i smtri!

Sa sječom počnite tek kada je osigurano povlačenje od padajućeg stabla bez prepreka.

OPASNOST!

Opasnost poŽivot od nekontroliranog padanja stabla!

Nebezpečenstvo porezania
