GEBRUIKSAANWIJZING Solo 6442 AL-KO

1 Over deze gebruikershandleiding 60

1.1 Symbolen op de titelpagina 60
1.2 Verklaring van pictogrammen en sig-
naalwoorden 60

2 Productomschrijving 60

2.1 Beoogd gebruik 60
2.2 Mogelijk afzienbaar foulief gebruik..... 61
2.3 Overige risico's.. 61
2.4 Veiligheids- en beveiligingsvoorzie
ningen 61
2.5 Symbolen op het apparatusat 61
2.6 Inhoud van de levering 62
2.7 Productverzicht (01) 63

3Veiligheidsinstructies 63

3.1 Veiligheidsinstructies voor hettingza-gen 63
3.2 Oorzaken en vermijding van een terugslag 64
3.3 Veiligheidsaanwijzingen voor de werkzaamheden 64

3.3.1 Gebruiker 65
3.3.2 Werktijden 65
3.3.3 Werken met de hettingzaag..... 65
3.3.4 Belasting door trillingen 66
3.3.5 Geluidsbelasting 66
3.3.6 Omgang met benzine en olie.... 67
3.3.7 Veiligung van personen, dieren en eigendommen 67

4 Montage. 67

4.1 Montage van de geleiderail en zaag-ketting (02 t/m 06) 68

5 Ingebruikname 68

5.1 Brandstof 68
5.1.1 Brandstof mengen 69
5.2 Kettingsmeermiddel 69
5.3 Bedrijfsmiddelen bijvullen (07) 70
5.4 Kettingspanning controlleren (06, 08). 70
5.5 Kettingrem controlleren (09) 70

6 Bediening 71

6.1 Motor in-/uitschakelen 71
6.1.1 Motor starten (10, 11) 71
6.1.2 Motor uitschakelen (12) 72

6.2 Na het werk 72
6.3 Omschakelen tussen normal/ zomeren wintermodus (29) 72

7 Werkhouding en werktechniek 73

7.1 Gebruik van de aanslagkam (13) 73
7.2 Bomen kappen (14, 15) 74
7.3 Snoeien (16) 75
7.4 Boom inkorten (17, 18, 19) 75
7.5 Zaaghout verzagen 75

8 Onderhoud en verzorging. 76

8.1 Luchtfilterdeksel demonteren/monte- ren (20) 76
8.2 Luchtfilter reinigen (21) 76
8.3 Bougie controlleren/ervangen (22, 23) 77
8.4 Geleiderail (25, 27) 77
8.5 Zaagketting slijpen (24) 77
8.6 Kettingsmering controlleren (26) 78
8.7 Kettingsmering instellen (28) 78
8.8 Stilstand van de zaagketting contro- leren bij stationair draaien 78
8.9 Stationair toerental aan de carburat
teur instellen 78
8.10 Tabel kettingonderhoud 79
8.11 Onderhoudsschema 80

9 Hulp bij storingen 81

10 Transport 82
11 Opslag. 82
12 Verwijdersen 83
13 Technische gegevens 83
14 Klantenservice/service centre 84
15 Garantie. 84
16 Vertaling van de originele EG-conformi-teitsverklaring 85

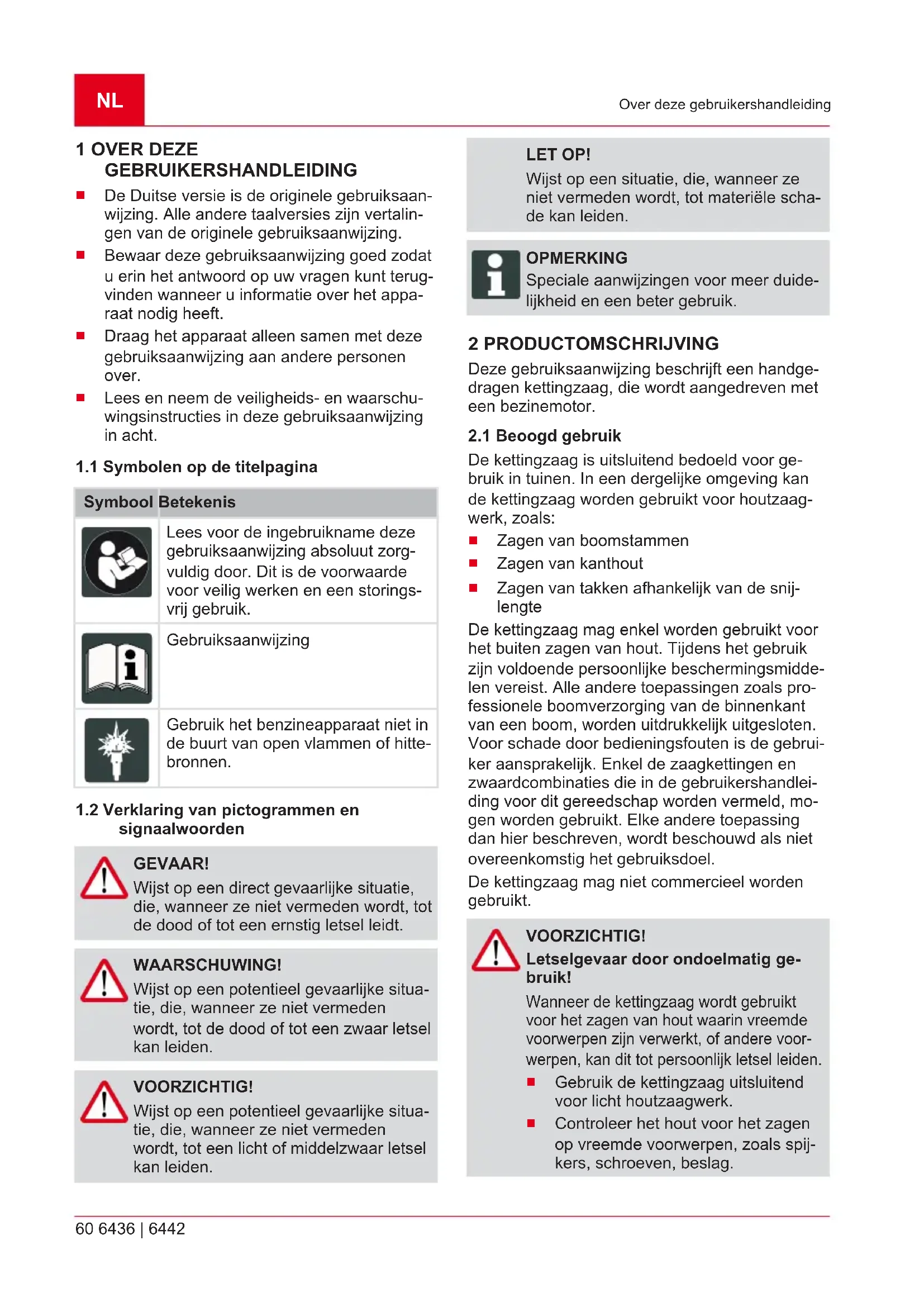

1 OVER DEZE GEBRUIKERSHANDLEIDING

De Duitse versie is de originele gebruiksaanwijzing. Alle andere taalversies zijn vertalin-gen van de originele gebruiksaanwijzing.
Bewaar deze gebruiksaanwijzing goed zodat u erin het antwoord op uw vragen kuterugvinden wanner u informatie over het apparaat nodig heeft.
Draag het apparaat alleen samen met deze gebruiksaanwijzing aan andere personen over.
Lees en neem de veiligheids- en waarschu-wingsinstructies in deze gebruiksaanwijzing in acht.

1.1 Symbolen op de titelpagina

Symbool Betekenis

Lees voor de ingebruikname deze gebruiksaanwijzing absoluut zorgvuldig door. Dit is de voorwaarde voor veilig werken en een storingsvrij gebruik.

Gebruiksaanwijzing

Gebruik het benzineapparaat Niet in de buurt van open vlammen of hittebronnen.

1.2 Verklaring van pictogrammen en signalaalwoorden

GEVAAR!

Wijst op een direct gevaarlijke situatie, die, wanner ze Niet vermeden worden, tot de dood of tot een ernstig letsel leidt.

WAARSCHUWING!

Wijst op een potentieel gevaarlijke situatie, die, wanneer ze Niet vermeden wordt, tot de dood of tot een zwaar letsel kan leiden.

VOORZICHTIG!

Wijst op een potentieel gevaarlijke situatie, die, wanner ze Niet vermeden wordt, tot een Licht of middelzwaar letsel kan leiden.

LET OP!

Wijst op een situatie, die, wanner zeniet vermeden worden, tot materiele schade kan leiden.

OPMERKING

Speciale aanwijzingen voor meer duide-lijkheid en een beter gebruik.

Deze gebruiksaanwijzing beschrijft een handgedragen kettingzaag, die worden aangedreten meteen bezinemotor.

2.1 Beoogd gebruik

De hettingzaag is uitsluitend bedoeld voor gebruik in tuinen. In een dergelijk omgeving kan de hettingzaag worden gebruikt voor houtzaagwerk, zoals:

Zagen van boomstammen
Zagen van kanthout
Zagen van takken afhankelijk van de snij-lenge

De kettingzaag mag enkel worden gebruikt voor het buiten zagen van hout. Tijdens het gebruik zijn voldoende persoonlijke beschemingsmiddelen vereist. Alle andere toepassingen zoals professionele boomverzorging van de binnenkant van eenBoom, worden uitdrukkelijk uitgesloten. Voor schade door bedieningsfouten is de gebruiker aansprakelijk. Enkel de zaagkettingen en zwaardcombinations die in de gebruikershandleiding voor dit gereedschap worden vermeld, mo- gen worden gebruikt. Elke andere toepassing dan hier beschreven, worden beschouwd als nicht overeenkomstig het gebruiksdoel.

De kettingzaag mag nicht commercieel worden gebrukt.

VOORZICHTIG!

Letselgevaar door ondoelmatig gebruik!

Wanner de kettingzaag worden gebruikt voor het zagen van hout waarin vreemde voorwerpen zijn verwerkt, of andere voorwerpen, kan dit tot persoonlijk letsel leiden.

Gebruik de hettingzaag uitsluitend voorlicht houtzaagwerk.
- Controller het hout voor het zagen op vreeimde voorwerpen, zoals spijkers, schroeven, beslag.

2.2 Mogelijk afzienbaar boutief gebruik

Snoei nooit takken, die zichrecht boven of onder een scherpe hoek ten opzichte van de gebruiker of overige personen bevinden.
Gebruik geen afgewerkte olie.
Gebruik het apparaat Niet in omgevingen met een potentieel explosiegevaar.

Ook bij reglementair gebruik van het gereed-schap kan sprake zichn van een restrisico dat nicht kan worden uitgesloten. Door het type en de constructie van het apparaat+kunnen volgende geva-ren Niet worden uitgesloten.

Contact met de vrij toegankelijkke tanden van de ketting (gevaar voor snijletsel).
Toegang tot de draaiende ketting (gevaar voor snijletsel).
Plotselinge en onverwachtte beweging van het zwaard (gevaar voor snijletsel).
Loskomen van delen van de ketting (gevaar voor (snij)letsel).
Loskomen van delen van het bewerkte hout.
Loskomen van deeltjes van het bewerkte hout.
Emissies van de benzinemotor.
Aanraking van de huid met brandstof (benzine/olie).
Gehoorschade tijdens het werk wanner geen gehoorbescherming worden gedragen.

2.4 Veiligheids- en beveligingsvoorzieningen

WAARSCHUWING!

Gevaar voor zwaar letsel door gemaanipuleerde veiligheids- en beveiligingsvoorzieningen

Wanner veiligheids- en beveligingsvoorzieningen zijn gemanipuleerd, kan tijdens werkzaamheden met de kettingzaag zwaar letsel worden toegebracht.

Stel de beschemings- en beveiligingsvoorzieningen nooit buiten werk!
Werk uitsluitend met de kettingzaag, wanner alle veiligheids- en beveiligingsvoorzieningen correct functioneren.

Beschemkap van het zaagblad

Voor transport moet de beschermkap over het zaagblad en de zaagketting worden geschoven, om personelijk letsel en beschadiging van voorwerpen te voorkomen.

Kettingrem

De kettingrem worden bij een terugslag door de handbescherming geactiveerd en stopt de draaiende zaagketting onmiddelijk.

Veiligheids-blokkeertoets

De gashendel kan pas ingedrukt worden als de veiligheids-blokkeertoets is ingedrukt.

2.5 Symbolen op het apparaat

Symbool	Betekenis
	Vereist extra voorzichtigheidijdens gebruik!
	Terugslagrisico!
	Houd de kettingzaagijdens het za-gen nooit met slechts=eén hand vast!
	Draag een veiligheidshelm,gehoorbescherming en oogbescherming!
	Draag beschermende handschoen!
	Draag stevige schoenen!
	Lees voór ingebruikname de ge-bruiksaanwijzing!
	Houd de kettingzaagijdens het za-gen altijd met beiden handen vast!

Symbool Betekenis

Tank voor benzine/oliemengsel

Brandstofoevoerknop

Zon: Normaal/zomermodus

Sneeuwvlok: Wintermodus

Voor de veilige werkung en het veilige onderhoud werden symbolen op de machine gedrukt. Neem deze instructies altijd in acht.

Symbool Betekenis

Aansluiting om brandstofmengsel bij te vullen

Positie: bij de tankdop

Aansluiting om kettingolie bij te vullen

Positie: bij de olietankdop

De motorschakelaar bedieren; de schakelaar op "O" zetten, de motor schakelt onmiddelijk uit.

Positie: links van dechterste handgreep

De luchtklepknop bedieren Trekt u de knop maar buiten, sluit de luchtklep, duwt u de knop maar binnen, opent de luchtklep.

Positie: Luchtfilterdeksel

De oliepomp instellen Draai de stang met een schroevendraaier in de richting van de pijt tot stand MAX voor een sterkere oliestroom resp. tot stand MIN voor een zwakkere oliestroom van de kettingolie.

Positie: Onderkant van de aandrijfeenheid

De schroef onder de markings "H" dient om het(AP) bij een hoger toerental in te stellen.

Positie: linksboven bij dechterste handgreep

Symbool Betekenis

De schroef onder de markings "L" dient om het(AP)gel aan een lager toerental in te stellen.

Positie: linksboven bij dechterste handgreep

De schroef boven de markings "T" dient om het stationair toerental in te stellen.

Positie: linksboven bij dechterste handgreep

Toont in welke richting de kettingrem wordt losgelaten (witte pijl) of ingedrukt (zwarte pijl).

Positie: voorkant van de geleiderail

Toont in welke richting de ketting gemonteerd is.

Positie: voorkant van de geleiderail

Gegarandeerd geluidsniveau: 113 dB(A)

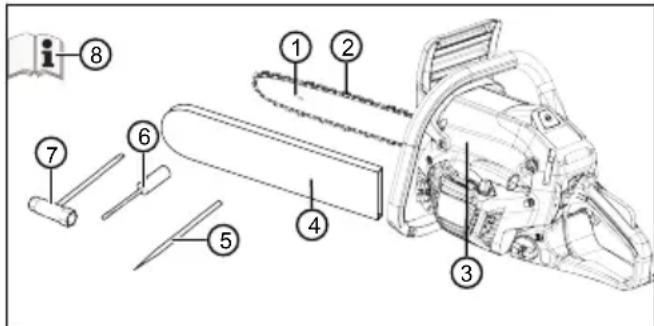

2.6 Inhoud van de levering

Controleer na het uitpakken of alle onderdelen zich geleverd.

Nr. Component

1 Zaagblad
2 Zaagketting
3 Bezine-kettingzaag
4 Beschermkap voor geleiderail
5Vijl
6 Schroevendraaier
7 Combisleutel
8 Gebruiksaanwijzing

2.7 Productverzicht (01)

Nr. Component

1 Zaagblad
2 Zaagketting
3 Voorste handbescherming
4 Voorste handbeugel
5 Luchtfilterdeksel
6 Borgklemmen voor luchtfilterdeksen
7 Gashendel
8 Veiligheids-blokkeertoets
9 Achterste handbeugel
10 Wiptoets voor het uitschakelen van de motor, springt vanzelf terug
11 Brandstoftank
12 Choke-draaiknop (voor koude start)
13 Handgreep startinrichting
14 Olierereservoir
15 Beschemkap voor geleiderail
16 Boomklauw
17 Bevestigingsmoeren voor geleiderail
18 Stelbout voor kettingspanner
19 Railbevestigting
20 Primer-Ball
21 Gebruiksaaanwijzing

3 VEILIGHEIDSINSTRUCTIES

• Controleer het apparaat dagelijks voor ieder gebruik en na ieder vallen of gebeurtenissen als bijv. het inwerken van geweld door slagen of stoten op schade en bedrijfsveilige hoedanigheid.
• Controleer de dichthed van het brandstofsystem en de functionaliteit van de veiligheidsvoorzieningen. Gebruik een geen geval apparaten die Niet meer bedrijfsveilig zich. Neem bij twijfels contact op met uw dealer.
  Draag bij de werkzaamheden met het apparaat een gehoorbeschemming, met name bij een dagelijkse werktijd van meer dan 2,5uur. Door de werking van het apparaat ontstaat er

sterke geluidsvorming die gehoorschade bij de bediener kan verroorzaken.

Draag beschermende handschoenen gegen trillingen en maak regelmatig een pauze als preventieve maatregel gegen het fenomeen van Raynaud ("dode vingers"). Een langere gebruiksduur van het apparaat kan tot door de trillingen veroorzaakte doorbloedingsstoornissen van de handen leiden. Een nauwkeurige gebruiksduur kan nicht worden vastgelegd. Die is afhankelijk van verschillende factoren. Let bij voortdurend gebruik van het apparaat op uw handen en vingers. Raadpleeg een arts als er symptomen optreden als bijv. verlies van gevoel, pij,jeuk, vermindering van de lichaamskracht of verandering van huidskleur of huid.
- Gebruik de motor nooit in gesloten ruimtes en schakel hem uit als uijdens het gebruik van het apparaat misselijk, duizelig of onwel worden. Raadpleeg onmiddelijk een arts. Het apparaat veroorzaakt vergiftige gassen als de motor draait. Deze gassen können geurloos en onzichtbaar�.
- Gebruik het apparaat Niet in de buurt van open vlammen of hittebronnen. De dampen van benzine en olie+zijn zeer makkelijk ontvlambaar.
Draag een stofmasker als tijdens de werkzaamheden met het apparaat zaagsel, damp of rook ontstaat. Die kuren schadelijk zijn voor de gezondheid.

3.1 Veiligheidsinstructies voor hettingzagen

Houd bij lopende zaag alle lichaamsdelenuit de buurt van de zaagketting. Controlleer voor het starten van de zaag of dezaagketting niets aanraakt. Bij werkzaamheden met een kettingzaag kan een moment van onoplettendheid ertoe leiden dat kleding of lichaamsdelen door de zaagketting gegpen worden.
Houd de kettingzaag alsijd met uw rechterhand aan de achefterste greep en uw linkerhand aan de voorste greep vast. De kettingzaag in omgekeerde werkhouding vasthouden, verhoegt het risico op letsels en mag Niet toegepast worden.
Draag veiligheidsbril en gehoorbescherming. Overige bescherming voor hoofd, handen, benen en voeten worden aanbevolen. Geschekte werkkleding vermindert het letselgevaar door rondvliegende spaanders en toevallig aanraken van de zaagketting.

Werk nooit vanuit een boom met de kettingzaag. Wanner u vanuit een boom werkt, bestaat gevaar voor persoonlijk letsel.
Let alkijd op een stabiele positie en gebruik de kettingzaag alleen wonneer u op een stevige, veilige en vlakke ondergrond staat. Gladde ondergrond of onstabiele stand zoals op een ladder,+kunnen leiden tot evenwichtsverlies of tot controverlies over de kettingzaag.
Houd er bij het knippen van een tak die onder spanning staat rekening mee dat deze terugveert. Wanner de spanning in de houten verzels vrijkomt, kan de tak onder spanning de bedienende persoon raken en/of de kettingzaag aan de controle onttrekken.
Wees bijzonder voorzichtig bij het knippen van onderbegroeing enjonge bomen. Het dunne materiaal kan verstrikt geraken in de zaagketting en gegen u slagen of uuit evenwicht brengen.
Draag de kettingzaag bij de voorste greep in uitgeschakelde toestand, de zaagketting van uw lichaam afgewend. Bij het transport of het opbergen van de kettingzaag要去 deschemermkap alsijd gebruikt worden. Zorgvuldige omgang met de kettingzaag verminder de waarschijnlijkheid van een toevallige aanraking met de lopende zaagketting.
Volg de aanwijzingen voor de smering, de kettingspanning en het verrangen van toebehoren. Een fouitief gespannen of gesmeerde ketting kan scheuren of het terugslagrisico verhogen.
Zorg dat de grepen droog, schoon en vrij van olie of vet blijven. Vette, olieachtige grepen zijn glibberig en leiden tot controleverlies.
Zaag alleen hout. Gebruik de kettingzaag Niet voor werkzaamheden waarvoordeze Niet bedoeld is. Voorbeeld: gebruik de kettingzaag Niet om plastic, metselwerk of bouwmaterialen die Niet van hout zich, te zagen. Het gebruik van de kettingzaag voor Niet-reglementaire werkzaamheden kan tot gevaarlijke situatuies leiden.

3.2 Oorzaken en vermijding van een terugslag

Terugslag kan optreden wanner het uiteinde van het zaagblad een voorwerp raakt of wanner het hout buigt en de zaagketting in de snede vastklemt.

Een aanraking met het zaagbladuiteinde kan in veel gevallen tot een onverwachtte, achefterwaartse reactie leiden, waar bij het zaagblad maar boven en in de richting van de bediendaar worden gesla-gen.

Wanner de zaagketting aan de bovenkant van het zaagblad klem raakt, kan het blad hierdoor heftig in de richting van de bedienaar terugslaan.

Elke van deze reacties kan ertoe leiden dat u de controle over de zaag verliest en möglichkerwijze zware letsels oploopt. Vertrouv Nietuitsuitend op de beveiligingen die in de kettingzaag zich ingebouwd. Als gebruiker van een kettingzaag dient u verschillende maatregelen te treffen om ongevalen letselvrij te konnen werken.

Een terugslag is het gevolg van een verkeerd of foulief gebruik van het gereedschap. Die kan vermeden worden door geschikte voorzorgsmaatregelen, zoals hierna beschreiben:

Houd de zaag met beiden handen vast, waarbij duimen en vingers de grepen van de kettingzaag omsluiten. Breng uw li-chaam en de armen in een positie waarin u stand kunt honden gegen de terugslagkrachten. Mits hij/zij geschikte maatregelen treft, kan de bediendaar de optredende terugslagkrachten beheersen. Laat de kettingzaag nooit los.
Vermijd een abnormale lichaamshouding en zaag Niet boven schouderhoogte. Daardoor wordt een onbedoelde aanraking met het zaagbladuiteinde vermeden en een betere controle van de kettingzaag in onverwachtesituaties möglichk gemaakt.
Gebruik alkijd verwangbladen en zaagkettingen die de fabrikant voorschrijft. Foutieve verwangbladen kuren de ketting doenscheuren en/of een terugslag veroorzaken.
Respecteer de aanwijzingen van de fabrikant voor het slijpen en het onderhoud van de zaagketting. Te lage dieptebegrenzers verhogen de neiging tot een terugslag.

3.3 Veiligheidsaanwijzingen voor de werkzaamheden

Neem de voor uw land specifieke veiligheidsvoorschriften in acht, bijv. van beroepsorganisaties, sociale verzekeringsfondsen, arbo-instanties.
Werk uitsluitend bij voldoende daglicht of kunstmatige verlichting.

Houd de werkomgeving vrij van rondslingerende voorwerpen (bijv. zaagafval) - struike-gevaar.
De gebruiker is verantwoordelijk voor eventu-eel letsel bij derden en voor materiaiele scha-nde.

3.3.1 Gebruiker

Personen vanjonger dan 16aar en personen die de gebruikershandleiding Niet hebben gelezen, mogen het apparaat Niet gebruiken.
Wanner u voor het eerst met een kettingzaag werk: Laat u door de verkoper of een andere deskundige de omgang met de kettingzaag uitleggen, of volq een cursus.
ledereen die met de kettingzaag werkt, moet uitgerust en gezond zich en in een goede conditie verkeren. Wie zich uit gezondheids-overwegingen Niet overmatig mag inspannen,要去 een arts raadplegen, of het voor haar/ hem möglichk is met een kettingzaag te werkken.
Wij adviseren u om maatregelen te treffen waarmee u zich gegen de belasting door vibratie beschermt. Afhankelijk van de gebruikssituatie kannen de daadwerklijke trillingswaarden van de in de technische gegevens vermelde waarden afwijken. Neem hier bij het complete werkproces in acht, dus ook de tijdstippen waarop het apparaat zonder belasting werkt of isuitgeschakeld. Tot geschikte maatregelen behoren onder meer een regelmatin onderhoud van het apparaat en de opzetstukken, het warmhouden van uw handen, regelmatige pauzes en een goede planning van het werkproces.

Maximale gebruiksduur en werkpauzes vaststellen naargelang de trillingswaarde.

3.3.2 Werktijden

Neem de voor uw land geldende richtlijnen in acht, die van kracht+zijn voor de duur van het werkken met kettingzagen. Voor de werktijden voor werkzaamheden met kettingzagen+kennen op nationaal en lokaaliveau beperkingen gelden.

3.3.3 Werken met de hettingzaag

WAARSCHUWING! Gevaar voor zwaar letsel.

Door het gebruik van een kettingzaag waarvan Niet alle onderdelen zich gemonteerd, kan zwaar letsel worden veroorzaakt.

Gebruik de kettingzaag uitsluitend, wanner alle onderdelen zich gemonteerd.
Voer voor elk gebruik een visuèle controleuit,om te controleren of de kettingzaag compleet is,geen beschadigingen heeft of versleten onderdelen bevat.Deveiligheids-en beschemingsvoorzieningen要去en intact+zijn.

Nooit alleen werken.
Houd.altijd een EHBO-doos in de buurt voor eventuele ongevallen.
Aanraking vermijden met eventuele metalen voorwerpen aanwezig in de grond of verbonden aan een elektrische leiding.
De Soonlijk beschermingsmiddelen bestaanuit:

eenveiligheidshelm
gehoorbescherming (bijv. oorschelen), met name bij een dagelijkse arbeitsduur van meer dan 2,5 uur
veiligheidsbril of gezichtsbescherming van veiligheidshelm
■ veiligheidsbroek met ingelegde snijbeveiliging
stevige werkhandschoenen
■ veiligheidsschoenen met slipvaste zolen, stalen neuzen en snijbescherming

De kettingzaag Niet boven schouderhoogte gebruiken, veilig hanteren is zo Niet meer möglichk.
Schakel bij het veranderen van werklocatie de motor uit enplaats de kettingbeschermer.
■ Als het apparaat Niet worden gebruikt, de benzinemotor uitschakelen en de kettingbescherming opsteken.
De kettingzaag alleen neerleggen nadat unde isuitgeschakeld.
De kettingzaag nicht gebruiken om hout te verplaatsen of op te tillen.

Als een boomstam dikker is dan de lenghte van het zaagblad, moet deze door een vakman worden omgezaagd.
- Plaats de zaagketting alleen voor een zaagsnede wonneer de ketting draait. Schakel de kettingzaag nooit in met stilstaande, al op het hout geplaatste zaagketting.
Voorkomen dat kettingzaagolie in de bodem terechtkomt.
Niet zagenijdens regen, sneeuw of een storm.
Stel de veiligheids- en beveiligingsvoorzieningen nooit buiten werking.

3.3.4 Belasting door trillingen

WAARSCHUWING!

Gevaar als gevolg van trillingen

De werkelijk trillingssemissiewaarde tijdens het gebruik van het apparaat kan afwijken van de door de fabrikant opgegeven waarde. Let voor of tijdens het gebruik op de volgende factoren die van invloed�:

Wordt het apparaat gebruikt voor het beoogde gebruik?
Wordt het materiaal op de juiste wijze gesneden of verwerkt?
- Bevindt het apparaat zich in een goede staat van gebruik?
Is het snijblad goed scherp en is het juiste snijblad ingebouwd?
Zijn de handgrepen en, indien nodig, optionele trillingsdempende handgrepen gemonteerd en+zijn deze vast verbonden met het apparatus?

• Gebruik het apparaat alleen met het toerental van de verbrandingsmotor dat nodig is voor de uit te voeren werkzaamheden. Gebruik het maximale toerental zo min möglichk om geluid en trillingen te beperken.
  Als gevolg van verkeerd gebruik en onderhoud+kunnen de trillingen en het lawaai van het apparaat toenemen.Dit leidt tot schade aan de gezondheid.Schakel in dit geval het apparaat onmiddelijkuit en laat het reparen door een geauthoriseerde serviceworkplaats.
  De mate van belasting als gevolg van trillingen is afhankelijk van de uit te voeren werkzaamheden of van de toepassing van het apparaat. Schat hem in en las voldoende pau

zes in. Daardoor wordt de belasting door trillingen gedurende de volledige werktijd in belangrijke mate verminderd.

Door een langer gebruik van het apparaat wordt de bediener bloatgesteld aan trillingen, waardoor problemen konnen ontstaan met de bloedsomloop ('dode vingers'). Om dit risico te verminderen, handschoenen dragen en de handen warmhouden. Wanneer een symptom van 'dode vingers' wordt waargenomen, onmiddelijk medische hulp inroepen. Tot deze symptomen behoren: Gevoelloosheid, verlies van gevoeligheid, tintelingen, jeuk, pijn, vermindering van de kracht, verandering van kleur of van de conditie van de huid. Meestal worden deze symptomen waargenomen aan vingers, handen of polsen. Bij lage temperaturen (ca. beneden 10^ ) neemt het gevaar toe.
Las langere pauzes in tijdens uw werkdag, zodate u kunt herstellen van het geluid en van de trillingen. Plan uw werk zodenig dat het gebruik van apparaten die sterke trillingenveroorzaken, worden verspreid over meertere dagen.
Wonneer u een onaangenaam gevoel of een verkleuring van de huidijdens het gebruik van het apparaat waarneemt aan uw handen, onderbreekt u het werk onmiddelijk. Las voldoende pauzes in. Zonder voldoende pauzes kan een trillingensyndroom ontstaan aan handen en armen.
Minimaliseer het risico door uzelf zo min mogelijk bloot te stellen aan trillingen. Verzorg het apparaat volgens de aanwijzingen in de gebruiksaanwijzing.
- Als het apparaat vaak worden gebruikt, neemt u contact op met uw dealer om trillingsdempende accessoires (bijv. handgrepen) aan te schaffen.
Leg in een werk-schema vast hoe de belasting door trillingen kan worden begrensd.

3.3.5 Geluidsbelasting

Een zekere geluidsbelasting door dit apparaat is onvermijdelijk. Plan luidruchtige werkzaamheden gedurende acceptabele en waarvoor geschikte tijden. Respecteer rusttijden en beperk de duur van het werk tot het minimum. Voor uw persoonlijke bescherming en ter bescherming van personen die zich in de buurt bevinden, moet geschikte gehoorbescherming worden gedragen.

3.3.6 Omgang met benzine en olie

GEVAAR!

Explosion- en brandevaar

Bij het ontsnappen van een benzine-luchtmengsel ontstaat potentieel explosieve atmosefer. Door een ondeskunde omgang met brandstoffen können deze ontsteken, exploderen en ontbranden, wat tot zwaar letsel en zichs sterfgevallen kan leiden.

Rook nooit, verwijl u met benzine werkt.
Werk uitsluitend in de buitenlucht met benzine en nooit in afgesloten ruimten.
Neem beslist aktijd de volgende gedragsregels in acht.

Transporteer en bewaar benzine en olie uitsluitend op in goedgekeurde voorraadvaten. Zorg ervoor dat de opgeslagen benzine en olie Niet toegankelijk zijn voor kinderen.
Zorg ervoor, om bodemvervuiing (milieubescherming) te vermijden, dat bij het tanken geen benzine en geen olie in de aarde te-rechtkomt. Gebruik bij het tanken een trechter.
Tank het apparaat nooit af in gesloten ruimten. Op de vloer können zich benzinedampen verzamelen waardoor het tot een explosieve verbranding of zelfs explosie kan komen.
Veeg gemorste benzine alkijd onmiddelijk op van het apparaat of de vloer. Laat de doeken waarmee u benzine afgeveegd heeft, op een goed geventilerde plaats drogen voordat u deze weglooit. Anders kan spontane zelfont-branding optreden.
Bij het morsen van benzine ontstaan benzinedampen. Start het apparaat waarom nooit opdezelfdeplaats,maar altijd op eenplaats die minimaal 3m waarvan is verwijderd.
Vermijd huidcontact met producten van minerale oliën. Adem geen benzinedampen in. Draag algijd veiligheidshandschoenen om brandstof bij te vullen. Vervang en reinig de beschermende kleding regelmatig.
Let erop dat uw kleding Niet in contact kommt met benzine. Vervang uw kleding onmiddelijk wanner benzine op uw kleding terecht-gekomen is.
Tank het apparaat nooit af, bij draaiende of heter motor.

3.3.7 Veiligung van Personen, dieren en eigendommen

• Gebruik het apparaat alleen voor werkzaamheden waarvoort het is bedoeld. Niet-reglementair gebruik kan letsel en materiaèle schade veroorzaken.
  Schakel het apparaat alleen in als er geen personen of dieren in het werkgebied aanwezigল.
  Houd een veiligheidsafstand aan tot personen en dieren of schakel het apparaatuit als personen of dieren naderen.
  Houd de stroom van uitlaatgassen nooit gezicht op Personen of dieren, of op brandbare producten en voorwerpen.
  Grijp nicht in het aanzuig- en luchtfilter als de motor draait. De draaiende onderdelen kunnen letsel veroorzaken.
  Schakel het apparaat algid uit wanner u het Niet nodig heeft, bij. bij het verplaatsen aan een ander werkgebied, bij onderhoudswerkzaamheden, bij het tanken van het benzine-oliemengsel.
  Schakel het apparaat bij een onceval onmiddelijkuit om verder letsel en materiele schade te voorkomen.
• Gebruik het apparaat nooit met versleten of defekte onderdelen. Versleten of defekte onderdelen können ernstig letsel veroorzaken.
  Bewaar het apparaat buiten het bereik van kinderen.

4 MONTAGE

GEVAAR!

Levensgevaar en gevaar voor zeer ernstig letsel.

Levensgevaar en gevaar voor zeer ernstig persoonlijk letsel bij een ingeschakelde motor.

Voer alle ingrepen met uitgeschakelde motoruit.

LET OP!

Kans op schade aan het apparaat

Gevaar voor schade aan apparaten door ondeskundige montage.

Het uitpakken en de montage moeten op een vlak en stabel oppervlak gebeuren.
Er要去 voldoendeplaats zijn om de machine en de verpakking te verplaatsen en de geschikte gereedschappen要去en beschikbaar�.

LET OP!

Gevaar voor milieuuschade

Gevaar voor milieuuschade door ondeskundige afvalverwijdering.

Het verwijderen van de verpakking要去 conform de lokale voorschriften gebeuren.

VOORZICTHIG!

Risico op letsel

Onderdelen met scherpe randen en draaiende onderdelen können letsel veroorzaken.

Draag alkijd vaste werkhandsschoenen om het zaagblad en de ketting te monteren.
Werk bij de montage van het zaagblad en de ketting met uiterste zorgvuldigheid om de veiligheid en officiencie van de machine Niet te beinvloeden; raadpleeg in geval van twijfel uw dealer.

OPMERKING

De machine worden geleverd met gedemonteerd zaagblad en gedemonteerde ketting en met leeg mengsel- en olietank.

Ga voor de montage na dat de kettingrem Niet is bediend. De kettingrem is vrijgegeven als de handbescherming (01/3) in de richting van de handbeugel (01/4) worden getrokken.

4.1 Montage van de geleiderail en zaagketting (02 t/m 06)

1. De twee zeskantmoeren (02/1) met de meegeleverde combisleutel losdraaien en de kettingswelbescherming (02/2) verwijdenen (02/a).

2. Verwijder de kunststof afstandhouder (02/3);\ deze afstandhouder dient enkel voor het\ transport van de verpakte machine en worden\ verder Niet meer gezruikt.

3. De groef van de geleiderail (03/1) in de penbouten (03/2)plaatsen (03/a). De geleiderail in richting machinehuis schuiven (03/b).
4. De zaagketting (04/1) rond het kettingwiel (04/2) en in de groef van de geleiderail leggen (04/3), hierbij op de draairichting letten. De zaagketting over het omkeerwiel van de geleiderail leggen (05/a).
5. De kettingspielbescherming (06/1) werden monteren, de zeskantbouten (06/2) slechts iets vastdraaien.
6. De geleiderail van het machinehuis weddraaien tot de zaagketting ie's gespannen is.
7. De twee zeskantmoeren (06/2) slechts zover aandraaien dat de zaagketting nog kan worden gespannen.
8. Draai de stelbout van de kettingspanner (06/3) zo ver tot de ketting correct gespannen is (zie Hoofdstuk 5.4 "Kettenspanning controlen (06, 08)", pagina 70).
9. De zeskantmoeren (06/2) vastdraaien.

5 INGEBRUIKNAME

5.1 Brandstof

LET OPI!

Kans op schade aan het apparaat

Enkel benzine gebruiken, beschadigt de motor waardoor de garantie vervalt.

Gebruik enkel hoogwaardige benzine en smeerolie om de algemene prestaties en de levensduur van de mechanische onderdelen ook op Lange termijn te garanderen.

OPMERKING

Loodvrije benzine heeft de neiging om in het reservoir afzettingen te vormen, wanner deze langer dan 2 maanden bewaard worden. Gebruik.altijd{nieuwe benzine!

Deze machine is uitgerust met een tweetaktmotor die werkt op een benzine-olie-mengsel.

Geschikte olie

Gebruik uitsluitend hoogwaardige synthetische tweetakt-motorolie. Bij uw dealer zich oliën verkrijgbaar die special voor dergelijkke motoren

ontwikkeld zijn en garant staan voor uitstekende prestaties.

Geschikte benzine

Gebruik alleen loodvrije benzine met een octaangetal van ten minste 90.

5.1.1 Brandstof(OP)

GEVAAR!

Explosie- en brandgevaar

Benzine en mengsel zichn ontvlambaar!

Bewaar benzine en mengsel uitsluitend in speciale recipienten geschikt voor brandstoffen en wel op een veiligeplaats, ver verwijderd van warmtebronnen en open vlammen.
Bewaar de recipiendenten nooit binnen het bereik van kinderen.
Rook nichtijdens de menselvoorbereiding en probeer om de benzinedampen nicht in te ademen.

LET OP!

Gevaar voor beschadiging van de motor

Het gebruik van zuivere benzine leidt tot beschadiging van de motor tot het uittallen van de motor toe. In dergelijkke situatties konnen bij de fabrikant geen aanspraken worden gemaatk op garantie.

Gebruik in de motor alsijd een benzine-oliemengsel met de voorgeschreven mengverhouding.

OPMERKING

Het mengsel is onderhevig aan een constant verouderingsproces. Bereid Niet al te grote hoeveelheden voor om afzettingen te vermijden.

OPMERKING

Reinig de benzine- en mengselreservoirs regelmatig om eventuele afzettingen te verwijderen.

In geval van een onvoldoende meldsel worden het risico voor een voortijdig defect van de zuiger vanwege een te arm meldsel groter. De garantieervalt ook als de instructies voor het mengenvan de brandstof enz. in dit handboek Niet worden nageleefd.

Hierna staat een babel waarin de juiste mengverhouding met een voorbeeld worden vermeld.

Mengverholding Benzine Olie

50:1 (50 delen brandstof en 1 deel olie)

5 liter 100 ml

1. Giet ongeveer de helft van de aangegeven hoeveelheid benzine in een geschikte jerrycan.
2. Giet alle olie erbij, zoals voorgeschrevein in de tabel.
3. Voeg de resterende benzine toe.
4. Sluit de jerrycan en schud hem goed.

5.2 Kettingsmeermiddel

LET OPI!

Kans op schade aan het apparaat

Bij gebruik van afgewerkte olie voor de kettingsmering, zorgen de metaaldeeljtes die hierin+zijn opgenomen voor een extra hoge slijtage aan het zaagblad en de zaagketting, zodat deze vroegtijdig versleten raken. Bovendienervalt hierdoor de garantie van de fabrikant.
Gebruik nooit afgewerkte olie, maar uitsluitend biologisch afbreekbare kettingzaagolie.

LET OP!

Gevaar voor milieuschade

Het gebruik van minerale olie voor de kettingsmering leidt tot ernstige milieuschade.

Gebruik nooit minerale olie, maar uitsluitend biologisch afbreekbare kettingzaagolie.

Er mag geen verontreinigde olie gezrukt worden om een verstopping van het filter in het reservoir en een onomkeerbare beschadiging van de olie-pomp te vermijden.

Het gebruik van hoogwaardige olie is doorslaggevend voor een doeltreffende smering van de snijmechanismen; gebruekte of minderwaardige olie beinvloedt de smering en verkort de levensduur van de zaagketting en van de geleiderail.

Aanbevolen worden om de olietank bij elke brandstofvulling (met behulp van een trechter) hebmaal te vullen. Omdat de capaciteit van het oliereservoir zo ontworpen is dat de brandstof voor

de olie op is, worden gegarandeerd dat de machine Niet zonder smeermiddel bediend worden.

5.3 Bedrijfsmiddelen bijvullen (07)

GEVAAR!

Explosie- en brandevaar

Bij het ontsnappen van een benzine-luchtmengsel ontstaat potentieel explosieve atmosefer. Door een ondeskunde omgang met brandstoffen können deze ontsteken, exploderen en ontbranden, wat tot zwaar letsel en zichs sterfgevallen kan leiden.

Rook nooit, verwijl u met benzine werkt.
Werk uitsluitend in de buitenlucht met benzine en nooit in afgesloten ruimten.
Neem beslist alkijd de volgende gedragsregels in acht.

Brandstof bijvullen

1. Motor uitschakelen en de beschemkap over de zaagketting doen.
2. Reinig de tankdop (07/1) en het gedeelterandom, zodate er geen vuil in de tank valt.
3. Open de tankdop (07/1) alttijd voorzichtig om dat er eventueel druk in is ontstaan.
4. Vul brandstof met een trechter bij.
5. Plaats de tankdop op de tank en draai hem vast.
6. De grond en het apparaat van gemorste brandstof reinigen.
7. Start het apparaat pas waar als de brandstofdampen�n verdampt.

Zaagkettingolie bijvullen

1. Motor uitschakelen en de beschemkap over de zaagketting去做.
2. Reinig de olietankdop (07/2) en het gedeelter rondon, zodate er geen vuil in de tank valt.
3. Olietankdop (07/2) losdraaien.
4. Vul zaagkettingolie met een trechter bij.
5. Plaats de olietankdop op de tank en draai hem vast.
6. De grond en het apparaat van gemorste zaagkettingolie reinigen.

5.4 Kettingspanning controlleren (06, 08)

GEVAAR!

Levensgevaar en gevaar voor zeer ernstig letsel.

Levensgevaar en gevaar voor zeer ernstig persoonlijk letsel bij een ingeschakelde motor.

Voer alle ingrepen met uitgeschakelde motoruit.

De spanning is correct wanner de schakels bij het optillen van de zaagketting in het midden van de geleiderail Niet uit de geleiders loskomen (08/1) maar de zaagketting nog wel gedraaid kan worden.

Zaagketting spannen

1. De zeskantmoeren (06/2) van de hettingwiel-bescherming (06/1) met de meegeleverde combisleutel losdraaien.
2. Draai de stelbout (06/3) van de kettingspanner zo ver tot de ketting correct gespannen is.
3. De zeskantmoeren (06/2) vastdraaien.

5.5 Kettingrem controlleren (09)

WAARSCHUWING!

Levensgevaar en gevaar voor zeer ernstig persoonlijk letsel door een defecte kettingrem

Wanner de kettingrem nicht werkt kan, bijv. bij een terugslag (kickback), de zaagketting de gebruiker zeer ernstig, tot dodelijk letsel toebrengen.

Test voor het begin van alle werkzaamheden steeds eerst de kettingrem.
Schakel de kettingzaag Niet in, wanneer de kettingrem defect is. Laat de kettingzaag in een dergelijk geval controlleren door een deskundige werkplaats.

Het apparatus is voorzien van een veiligheidsremsystem (kettingrem).

De kettingrem is een voorziening die is ontwikkeld om de beweging van de zaagketting onmiddelloek te stoppen als er een terugslag optreedt. Normaal gesproken worden de kettingrem automatisch door de massatraagheid geactiveerd.

Deze rem kan ter controle ook met de hand worden bediend.

1. Start de motor en houd het apparaat aan beide handgrepen vast.
2. De veiligheids-blokkeertoets (01/8) en gashendel (01/7) bedieren om de ketting in beweging te houden,ervolgens de handbescherming (09/1) met de rug van de handaar voren drukken (09/a); de zaagketting moet onmiddelijk stoppen.
3. Als de zaagketting blijft staan moet onmiddelijk de veiligheids-blokkeertoets enervolgens de gashendel losgelaten worden.
4. Schakel de motoruit.
5. Om de kettingrem los te zetten de handbescherming maar afterwards trekken (09/b)

6 BEDIENING

Neem de nationale voorschriften voor de gebruiksduur in acht.
Houd de hinterste handgreep vast met de rechterhand en de beugelgreep met de linkerhand.
De handgrepen nicht loslaten zolang de motor draait.
Gebruik de hettingzaag nicht bij:

Vermoeidheid
Onwel zijn
Onder invloed van alcohol, medicijnen of drugs

6.1 Motor in-/uitschakelen

WAARSCHUWING!

Explosion- en brandevaar

Bij het ontsnappen van een benzine-luchtmengsel ontstaat potentieel explosieve atmosefer. Door een ondeskunde omgang met brandstoffen{kennen deze ontsteken,exploderen en ontbranden, wat tot zwaar letsel en,zelfs sterfgevallen kan leiden.

Start de motor ten minste 3 meter van de vulplek vandaan.

6.1.1 Motor starten (10, 11)

VOORZICHTIG!

Gevaar voor letsel door starterkabel

Door een snelle terugtrekbeweging van de starterkabel worden de hand te snel maar de motor toe getrokken. Hierbij kuren knelwonden en verstuikingen optreden.

Wikkel de startkabel nooit rond de hand.

LET OP!

Kans op schade aan het apparaat

Als de starterkabel te ver wordt uitgetrokken kan dat beschadigingen verroorzaken.

Trek de kabel Niet helemaaluit en breng hem Niet in contact met derand van de kabelgeleidingsopening en laat de handgreep Niet los,maar voorkom dat de kabel ongecontroleerd weeer maar binnen worden getrokken.

LET OP!

Kans op schade aan het apparaat

Als de motor met een hoog toerental en een bediende kettingrem worden bediend kan de koppeling te heet worden.

Voorkom het om de motor met een hoog toerental en een bediende kettingsrem te lately draaien.

Koude start

Een koude start betekent het starten van de motor als hij ten minste 5 minutes uitgeschakeld was of na het bijvullen van brandstof.

1. Zet het apparaat op een vlakke ondergrond, houd het aan de voorste handbeugels vast en druk het apparaat op de grond. Indien nodig met de punt van de rechtervoet in de achterste beugel stappen.
2. De kettingrem bedieren, hiervoord handbeschermingaar voren drukken.
3. De beschermafdekking van de zaagketting verwijdersen.
4. De Primer-Ball (10/1) 3-4 keet indrukken (10/a).

5. De choke-draaiknop (11/1) rechtsom tot aan de aanslag draajen.

6. Met de vrijie hand de starterhandgreep (11/2) omhoog trekken (11/a) tot er een watstand te voelen is.

7. Laat de starterhandgreep Niet los, meerde keren stevig trekken tot de motor voor de eerste keer aanslaat. Dan de choke-draaiknop (11/1) linksom tot aan de aanslag draaien.
8. Trek meerdere keren stevig aan de starterhandgreep (11/2) tot de motor weer aanslaat.
9. Zodra de motor draait, de veiligheids-blokkeertoets (11/3) en de gashendel (11/4) kort indrukken. Daardoor wordt de smoorklep van de carburateur uit de blokkeerstand vrijgeveen.
10. Laat het apparaat ongeveer een minuut stationair draaien.
11. Zet de kettingrem los, hiervoar de handbeschermingaarachteren trekken.

Warme start

Als de motor slechts kort worden uitgeschakeld, kan het starten door indrukken van de Primer-Ball, darüber zonder aan de choke-draaiknop te draaien worden uitgevoerd.

6.1.2 Motor uitschakelen (12)

1. De veiligheids-blokkeertoets (12/1) en cervolgens de gashendel (12/2) loslaten.
2. Laat de motor gedurende een paar seconden stationair draaien.
3. De wiptoets (12/3) waar "0" drukken (12/a).

6.2 Na het werk

WAARSCHUWING!

Gevaar voor letsel door snijden

De scherpe schakels van d zaagketting konnen snijwonden veroorzaken.

Schakel de motoruit.
Draag veiligheidshandschoenen.

WAARSCHUWING!

Brandgevaar

De hete machine kan snijafval (bijv. zaagsel, takrestanten of bladeren) in brand zetten.

Laat de motor afkoelen voordat u de machine in een ruimte zet.
- Om het brandgevaar te verminden, moet de machine vrijgemaakt worden van zaagsel, takrestanten, bladeren of overtollig vet.
Bakken met zaagafval mogen nicht binnen worden bewaard.

1. Schakel de motor uit (zie Hoofdstuk 6.1.2 "Motor uitschakelen (12)", pagina 72).
2. Laat het apparaat afkoelen.
3. Verwijder alle sporen van zaagsel of olierestanten.
4. Demonteer de zaagketting bij sterke verrui- ing en laat hem een paar uur in een bak met een speciale reiniger weken. Spoel hem aansluitend af met schoon water en spuit hem voor de montage op het apparaat in met anticorrosiespray.
5. Trek de beschermafdekking over de zaagketting heb ven voordat het apparaat worden opgeborgen.

6.3 Omschakelen:tussen normal/ zomer- en wintermodus (29)

Om bij lage omgevingstemperaturen (beneden de 5^ ) ijsvorming op de carburateur te voorkomen, kan de inlaatlucht door verplaatsing van het schuifstuk maar de winterstand voorverwarmd worden. De inzet van het schuifstuk kan na het afnemen van het luchtfilterdeksel direct bereikt worden.

LET OP!

Gevaar voor motorschade door oververhitting

Als de kettingzaag bij temperaturen van boven de 5^ worden gebruikt en de schuif op winterstand staan kan dit oververhitting veroorzaken.

• Controleer voor de werking de omgevingstemperatuur en pas indien nodig de stand van de schuif aan.

• Luchtfilterdeksen demonteren (zie Hoofdstuk 8.1 "Luchtfilterdeksen demonteren/monteren (20)", pagina 76).

• Schuif (29/1) met de hand uit het frame trekken (29/a).

• Schuif op horizontale stand zetten (29/b):

Boven de 5^ d.w.z. normalaal/zomermodus: Het zonnesymbol (29/2) moet in de normalaal/zomermodus zichtaar�<|im_start|>assistant

Beneden de 5^ d.w.z. wintermodus: Het sneeuwvoeksymbol (29/3) moet in de wintermodus zichtaar

1. Schuif op verticale stand zetten (29/c).
2. Schuif in het frame schuiven (29/d).
3. Luchtfilterdeksen monteren (zie Hoofdstuk 8.1 "Luchtfilterdeksen demonteren/monteren (20), pagina 76).

7 WERKHOUDING EN WERKTECHNIEK

GEVAAR!

Levensgevaar door onvoldoende vak-kennis!

Een tekort aan vakkennis kan ernstig tot zichs dodelijk letsel veroorzaken!

Uitsluitend goed geschoolde en ervaren mensen mogen worden belast met het snoeien en=kappen van bo-men.

GEVAAR!

Levensgevaar door oncontrolerbare machinebewegingen

De bewegende zaagketting ontwikkelt enorme krachten die tot een plotselinge beweging en het wegslingeren van de kettingzaag hunnen leiden.

Houd de kettingszaag aktijd met bei- de handen vast, de linkerhand aan de voorste handbeugel en de rechterhand aan de achterste handbeugel. Dit onafhankelijk ervan of u rechts-of linkshandig bent.

GEVAAR!

Levensgevaar bij terugslag (kickback)!

Door een terugslag van het apparaat (kickback) kan de gebruiker levensgevaarlijk worden verwond.

Houd u steeds aan de voorgeschreven maatregelen ter voorkoming van een terugslag!

VOORZICTIG!

Gevaar voor de gezondheid door inademen van gevaarlijke stoffen!

Het inademen van smeeroliedamp, uittaatgassen en zaagstof kan schadelijk zichen voor de gezondheid.

Draag aktijd de voorgeschreveen persoonlijke beschemmingsmiddelen.

VOORZICHTIIG!

Gevaar voor letsel bij een geblokkerde hettingzaag

Als er worden geprobeerd om een bij het snijden geblokkeerde snijvoorzieening -d.w.z. zaagketting/geleiderail - bij een draaiende motor uit te trekken is er gevaar voor letsel an beschadiging van het apparaat.

Zet de motor af en bik de snede open (bijv. met een velhevel) of voer met een tweede kettingzaag resp. snijvoorziening een ontlastingssndeuit.Verwijder meteen de ingeklemde snijvoorziening als de snede opengaat.
Volg de in de volgende paragrafen beschreiben instructies en werkzaamheden om te voorkomen dat dekettingzaag geblokkeerd of ingeklemd raakt.

OPMERKING

Regelmatig worden door beroepsorganisations cursussen aangeboden in de omgang met kettingzagen en bomenkaptechniek.

7.1 Gebruik van de aanslagkam (13)

1. De aanslagkam (13/1) in de stam steken en een boogbeweging van de zaagketting uitvoeren (13/a) zodate de zaagketting in het hout snijdt.
2. De werkstap meerere keren herhalen en hierbij het aanzetpunt van de aanslagkam verplaatsen (13/b).

7.2 Bomen kappen (14, 15)

GEVAAR!

Levensgevaar door vallende boom!

Wanner het Niet möglichk is terug te wijken wanner een boom omvalt, kan dit leiden tot ernstig tot zichs dodelijk letsel!

Pas met de kapwerkzaamheden beginnen nadat een hindernisvrijevluchtroute vanaf de vallende boom is gewaarborgd.

GEVAAR!

Levensgevaar door ongecontrolerd. valende boom!

Een ongecontroleerd vallende boom kan ernstig of dodelijk letsel veroorzaken!

• Om te zorgen dat deBoom gecontroleerd valt, moet een breuklijst blijven staan tussen de velsnede en devalkerf; de bredte hiervan要去 ca. 1/10 zijn van de stamdkyte.
  Bij wind geen kapwerkzaamhedenuitvoeren.

OPMERKING

Uitsluitend wiggen van hout, kunststof of aluminium gebruiken.

Voordat met de kapwerkzaamheden worden begonnen要去en de volgende maatregelen worden genomen.

• Controlleren dat zich geen andere Personen, dieren of voorwerpen in de gezarenzone bevinden.
  De veilige afstand ten opzichte van andere werkplekken of voorwerpen dient minstens 21 / 2 -keer de boomlengte te bedragen.
  Let ook op leidingen voor nutsvoorzieningen en eigendommen van derden. Eventuel het nutsbedrijf of de eigenaar op de hoogte stellen.
  De valrichting van de boom beoordelen. Bepalend voor de valrichting van de boom zich:

de natuurlijke helling van de boom
dehoogte van deboom
eenzijdgige groei van takken
horizontal of hellende ondergrond
asymmetrische groei, houtschade
windrichting en windsnelheid

sneeuwbelasting

Op een hellende ondergrond alttijd boven de valrichting van de boom blijven werken.
- Controlleren dat zich op de erder bepaalde vluchtweg geen hindernissen bevinden. De vluchtweg moet ca. 45^ schuin hinterwaarts van de valrichting lopen (14).
De stam要去 vrij়n van begroeeling,takken en vreemde voorwerpen (zoals verruiling, stenen, losse boomschors, spijkers, klemmen,draad etc.).

Om een boom te=kappen moet er een valkerf en een velsnede worden aangebracht.

1. Bij zagen van de valkerf en bij in stukken zagen van de boomstam de aanslagkam veilig aanbrengen gegen het te verzagen hout.
2. De valkerf (15/c) worden eerst horizontal en nervologens van bovenaf schuin in een hoek van minstens 45^ ingezaagd. Hierdoor worden voorkomen dat de kettingzaag vastklemt bij het uitzagen van de tweede inkeping. De valkerf要去zo möglichn nabij de bodem en in de gewenste valrichting (15/e) worden aangebracht. De diepte van de kerf要去 ca. 1/4 van de stamdkte bedragen.

3. De velsnede (15/d) gegenover de valkerf exact horizontalinzagen.De velsnede moet op een hoogte van 3 - 5cm boven het horizontale vlak van de valkerf worden ingezaagd.

4. De velsnede (15/d) zo diep inzagen dat er een breuklijst (15/f) van minstens 1/10 van de stamdkte tussen de valkerf (15/c) en de velsnede (15/d) overblijft. Deze breuklijst voorkomt dat de boom gaat draaien en in de verkeerde richting valt. Zodra de velsnede (15/d) de breuklijst (15/f) nadert要去 de boom beginnen te vallen.

Als de boom gaat vallen tijdens het zagen:

Als de boom möglichk in de verkeerde.
richting zal vallen of terug helt en de kettingzaag vastklemt, moet de velsnede
worden afgeb broken. Sla wiggen in om de zaagsnede te openen en de boom in de gewenste richting te lately vallen.
De kettingzaag direct uit de zaagsnedetrekken, uitschakelen en wegleggen.
Weglopen via de vluchtroute.
- Opletten voor neervallende takken en twijgen.

1. Als de boom blijft staan deze door het inslaan van wiggen in de velsnede gecontroleerd ten val brengen.

2. Na afloop van de zaagwerkzaamheden direct de gehoorbescherming afnemen en letten op signalen of waarschuwend geroep.

7.3 Snoeien (16)

Neem bij deze werkzaamheden de volgende punten in acht:

De kettingzaag aan de boomstam steunen en vrij toegankelijke takken na elkaar direct aan de boomstam afzagen (16/a). Op hellingen van onderen maar boven werken.
Grotere, naar beneden gerichte takken die de boom ondersteunen voorlopig latent zitten.
Kleinere takken in een keer doorzagen.
Let op onder spanning staande takken en zaag die eerst een stuk van boven in, verrolgens van onderaf maar boven toe doorzagen om te voorkomen dat de hettingzaag vastklemt (16/b).
Vrij hangende takken eerst een stuk van onderen inzagen,ervolgens van boven doorzagen (16/c).
- Insteek-, langs- en hartsneden moeten alleen worden uitgevoerd door ervaren of opgeleide Personen.

7.4 Boom inkorten (17, 18, 19)

Neem bij deze werkzaamheden de volgende punten in acht:

Op een hellende locatie altijd van bovenaften opzichte van de boomstam werken, omdat de boomstam kan wegrollen.
De hettingzaag zo hanteren dat er zich geen lichaamsdelen bevinden in de verlengde zwenkzone van de zaagketting.
Kettingzaag aan de stamplaatsen:

De aanslagkam pal naast de snijkant plaatsen en de kettingzaag rond dit punt draaien.
De het pleaten aan de zijkant wegelijk den of ie's omhoogsppringen. Dat is afhankelijk van het hout en van de hoedanigheid van de zaagketting. Houd de hettingzaag daarom.altijd stevig vast.

Aanh het einde an de snede zwenkt de kettingzaag vanwege het eigien gewiht door omdat hij Niet meer in de snede worden gesteund. Houd dit gecontroleerd gegen en oefen geen drukuit zodate zaagketting de grond nicht raakt.

Wacht na het beeindigen van de zaagsnede tot de zaagketting stilstaat, alvorens u de kettingzaag uitschakelt.
De motor van de kettingzaag altijd uitschakelen alvorens door te gaan maar de volgendeboom.

De boomstam worden over de hele lenghte gewiekmatig ondersteund:

De boomstam van bovenaf doorzagen en Niet in de grond zagen (17/a).

Boomstam worden aan een uiteinde ondersteund:

• Om het vastklemmen van de kettingzaag en het splijten van hout te voorkomen, eerst 1/3 van de stam diameter van onderaf inzagen (18/a),ervolgens de rest van bovenaf evenwijdig aan de onderste zaagsnede doorzagen (18/b).

De boomstam worden op beiden uiteinden ondersteund:

Om het vastklemmen van de kettingzaag en het splijten van hout te voorkomen, eerst 1/3 van de stam diameter van bovenaf inzagen (19/a),vervolgens de rest van onderaf evenwijdig aan de bovenste zaagsnede doorzagen (19/b).

7.5 Zaaghout verzagen

Neem bij deze werkzaamheden de volgende punten in acht:

Een veilige ondersteuning gebruiken (zaagbok, wigvorm, balken).
Letten op een veilige werkpositie en een gegelijkmatige verdeling van het lichaamsgewicht.
Rondhout blokkeren gegen verdraaien.
Zet de kettingzaag altijd met draaiende ketting gegen het hout om een snede te beginnen. Start de kettingzaag nooit wanner de stilstaande zaag al contact maakt met het hout.
Het hout Niet met de voet of door een anderpersoon lien gegenhonden.

8 ONDERHOUD EN VERZORGING

GEVAAR!

Levensgevaar door ondeskundig onderhoud

Onderhoudswerkzaamheden door ongekwalificeerd personeel en het gebruik van Niet toegestane reservationelen kunnenijdens het gebruik tot zeer ernstig letsel leiden, tot de dood toe.

Verwijder geen veiligheidsinrichtingen en stel deze nooit buiten werk.
- Gebruik uitsluitend originele, toegelatenreservedelen.
Zorg door regelmatig en deskundig onderhoud ervoor, dat het apparaat steeds in een fonctionele en schone staat verkeert.

GEVAAR!

Levensgevaar en gevaar voor zeer ernstig letsel.

Levensgevaar en gevaar voor zeer ernstig persoonlijk letsel bij een ingeschakelde motor.

Voer alle ingrepen met uitgeschakelde motoruit.

VOORZICHTIG! Risico op letsel

Onderdelen met scherpe randen en draaiende onderdelen können letsel veroorzaken.

Draag bij onderhouds- en reinigingswerkzaamheden alkijd beschermende handschoenen!

een correct onderhoud isFundamenteel moodzakelijk om de oorspronkelijke efficientie en bedrijfszekerheid van de machine te behouden.
Zorg ervoor dat alle moeren en schroeven goed vastgedraaid zich, om zeker te zich dat het apparaat.altijd in goede omstandigheden werkt.
- Gebruik het apparaat nooit met versleten of beschadigde onderdelen. De beschadigde onderdelen要去en verrangen worden en mogen nooit gerepareerd worden.

Voor de onderhoudswerkzaamheden:

Motor uitschakelen en af lately koelen.

Bougiestekker uittrekken.
Draag veiligheidshandschoenen voor werkzaamheden aan de zaagketting.
Verwijder veiligheidsafdekking Niet tenzij er ingrenpen aan het de geleiderail of aan de ketting要去en worden uitgevoerd.
Verwijder olien, benzine of andere verruilen de stoffen conform de voorschriften.

8.1 Luchtfilterdeksel demonteren/monteren (20)

Luchtfilterdeksel demonteren

1. Schuif een schroevendraier:tussen borgklem (20/1) en luchtfilterdeksel (20/2).
2. Druk de borgklemmen met een schroevendraaier van het luchtfilterdeksenweg (20/a).
3. Til het luchtfilterdeksel van het apparaat (20/c).

Luchtfilterdeksen monteren

1. Schuif de strook (20/3) van het luchtfilterdekker op het apparaat.
2. Druk de borgklemmen (20/1) gegen het luchtfilterdeksel aan (20/b) tot ze vastklikken.

8.2 Luchtfilter reinigen (21)

LET OP!

Gevaar door een vuil, defect of ontbrekend luchtfilter

De motor van het apparaat wordt onherstelbaar beschadigd als het luchtfilter ontbreekt, verruild of defect is.

De reiniging van het luchtfilter is de voorwaarde voor een perfecte werk ing en een lange levensduur van het apparaat. Werk Niet zonder of met een beschadigd filter om schade aan de motor te vermijden.
De reining moet om de 15 eer dat de machine gebruikt worden, gebeuren.
Het filterelement mag nooit gewassen maar moet.altijdervangen worden zodra het vuil of beschadigd is.

Luchtfilter demonteren

1. De motor uitschakelen en af lately koelen.

2. Het luchtfilterdeksel demonteren (zie Hoofdstuk 8.1 "Luchtfilterdeksel demonteren/monteren (20)", pagina 76).

3. Draai de vleugelmoer (21/1) los.

4. Trek het luchtfilter (21/2) maar boven toe weg (21/a).
5. Sluit de aanzuigopening (21/3) met een scho- ne doek. Dat voorkomt dat er vuildeeltjes in de carburateurruimte vallen.
6. Haal de twee delen van het luchtfilter (21/4)uit elkaar.

Luchtfilter reinigen

1. Het nylon filter met een kwastje of een fijne borstel reinigen, indien nodig met perslucht voorzichtig van binnen maar buiten uitblazen.

Luchtfilter monteren

1. Voeg de twee delen van het luchtfilter (21/4)
   weer samen.
2. Plaats het luchtfilter (21/2) op de aanzuigopening (21/3) (21/b).
3. Het luchtfilter met de vleugelmoer (21/1) vastdraaien.

8.3 Bougie controlleren/vervangen (22, 23)

Bij beschadiging van de isolatie, sterke elektrodeverbranding of sterk met olie verontreinigde elektronen要去 de bougie worden verrangen.

Voorbereiding

1. De motor uitschakelen en af lately koelen.
2. Het luchtfilterdeksel demonteren (zie Hoofdstuk 8.1 "Luchtfilterdeksel demonteren/monteren (20)", pagina 76).
3. Trek de bougiedop (22/1) los.

Controller de elektrodenafstand (23)

1. Draai de bougie (22/2) met de meegeleverde combisleutel los.
2. Reinig de bougie met een borstel (23/1).
3. Meet de afstand (23/2). De afstand要去 0,6 - 0,7mm zijn.

Bougie verrangen

1. Draai de bougie (22/2) met de meegeleverde combisleutel los.
2. De neue bougie tot de aanslag indraaien.
3. De bougiedop op de bougie schuiven.

8.4 Geleiderail (25, 27)

Om asymmetrische slijtage te voorkomen要去 de geleiderail regelmatig omgedraaid worden. De volgende onderhoudswerkzaamheden要去 uitgevoerd worden:

Hetlager van het omkeerwielem smeren (27).

De groef van de geleiderail met een schaat (niet in de leveringsomvang inbegrepen) rei-nigen (25).
De smeeropeningen reinigen.
Met een vlakke vijl de braam van de flanken van de geleiders verwijderen en eventuele afwijkingen:tussen de geleiders bijwerken.

De geleiderail moet verrangen worden wanner:

de diepte van de groef kleiner is dan de hoogte van de schakel (die de bodem van de groef nooit mag raken);
de binnenste geleiderwand zodanig versleten is dat de ketting zichwaarts neigt.

8.5 Zaagketting slijpen (24)

GEVAAR!

Levensgevaar bij terugslag (kickback)!

Een ondeskundig geslepen zaagketting verhoogt de kans op een terugslag en daarmee het gevaar voor dodelijk letsel.

Slijp de zaagketting deskundig om de kans op terugslag te verkleinen.

OPMERKING

Onervaren gebruikers van de kettingzaag worden aanbevolen de zaagketting te lien slijpen door een vakman die beschikt over een werkplaats voor klantenservice.

Om veiligheids- en efficicntieredenen要去 de zaagketting alsijd goed geslepen zich.

Het slijpen is vereist wanner:

Het zaagsel op stof lijkt.
Meer kracht nodig is om te zagen.
De snede nichtrecht is.
De vibraties toenemen.
Het brandstofverbruik toeneemt.

Wanner het slijpen in handen van een opgeleide klantendienst gegeven worden, kan dit met de juiste gereedschappen uitgevoerd worden die een minimale materiaalslijtage en gelijkmatig slijpen van alle tanden garanderen.

Zelfstandig slijpen van de zaagketting is möglichk met behulp van speciale Ronde vijlen, waarvan de doorsnede is aangepast aan het afzonderlijke kettingtype (zie Hoofdstuk 8.10 "Tabel kettingonderhoud", pagina 79). Het slijpen van de ketting vergt enige handigheid en ervaring, om beschadiging van de tanden te voorkomen.

Voor het slijpen van de zaagketting:

1. Schakel de motor uit, maak de kettingrem los en span de geleiderail met gemonteerde zaagketting vast in een geschikte bank-schroef; zorg ervoor dat de zaagketting vrij kan bewegen.
2. Span de zaagketting indien deze los is.
3. Monteer de vijl in de overeenkomstige geleider en breng de vijl verwolgens in de uitsparing van de tand, behoud waar bij een gelijkmatige helling overeenkomstig het tandprofiel.
4. Voer slechts enkele halen met de vijluit, uitsluitend in voorwaartse richting en herhaal de werkstap op alle tanden metdezelfde uitlijing (rechts of links).
5. Draai de positie van het zaagblad in de bank-schroef om en herhaal de werkstap op de resterende tanden.
6. Controller of de grenstand Niet boven het testgereedschap uitsteegt en vijl het eventuele uitsteeksel met een vlakke vrij af en rond het profiel af.
7. Verwijder na het slijpen al het vrijsel en stof en smeer de zaagketting in een oliebad.

De ketting moet verrangen worden wanner:

De lenghte van de tanden kleiner is dan 5mm
- Indien aanwezig: de markings op de tanden van de zaagschakels is onderschreden;
De spel ing van de schakels op de kettingpon-sen te groot is.

8.6 Kettingsmering controleren (26)

Gebruik het apparaat nooit zichonder voldoende kettingsmering. Anders wordt de levensduur van het apparaat korter. Controlleraaroom voor ieder werkbegin de oliehoeveelheid in de olietank en het olietransport.

1. Start het apparaat.
2. De draaiende zaagketting ongeveer 15 cm boven een boomstronk of een geschikte ondergrund honden.

Bij voldoende smering ontstaat er een dunne olielaag op de boomstronk (26/1).

8.7 Kettingsmering instellen (28)

GEVAAR!

Levensgevaar en gevaar voor zeer ernstig letsel.

Levensgevaar en gevaar voor zeer ernstig persoonlijk letsel bij een ingeschakelde motor.

Voer alle ingrepen met uitgeschakelde motoruit.

De getransporteerde oliehoeveelheid kan met een stelbout geregeld worden. De stelbout bevindt zich aan de onderkant van het apparaat (28/1).

Gebruik eenkleine schroevendraaier om de getransporteerde hoeveelheid in te stellen:

Rechtsom voor een Kleinere oliehoeveelheid

Linksom voor een grotere oliehoeveelheid

Controleerijdens het werk regelmatig of er voldoende olie in de olietak zit.

8.8 Stilstand van de zaagketting controlleren bij stationair draaien

WAARSCHUWING!

Gevaar door een draaiende zaagketting

Een bij stationair draaien bewegende zaagketting kan bij het werk levensgevaarlijk letsel veroorzaken.

Werk nooit met de kettingzaag als de zaagketting stationair draait.
- Controleer voor ieder gebruik de stilstand van de zaagketting als de motor met een stationair toerental draait.

1. Motor starten en stationair laten draaien.
2. Controller of de zaagketting stilstaat.
3. Als de zaagketting beweegt kuren de vol-gende fouten zich opgetreden:

Stationair toerental is te hoog (zie Hoofdstuk 8.9 "Stationair toerental aan de carburateur instellen", pagina 78).
Koppeling is defect of verkeerd ingesteld. Bezoek een AL-KO service centre.

8.9 Stationair toerental aan de carburateur instellen

Het stationaire toerental staat vermeld in de technische gegevens (zie Hoofdstuk 13 "Technische

gegevens", pagina 83). Het kan het Beste met behulp van een toerentalmeter worden ingesteld. Als het stationaire toerental correct is ingesteld, draait de motor stationair en de zaagketting beweegt zich Niet. Afhankelijk van deplaats van toepassing (gebergte, vlak terrein) is een correctie van de toerentalinstelling met de stationaire aanslagbout "T"oodzakelijk.

OPMERKING

De regelbouteen voor stationair mengsel "L" en volgasmengsel "H" mogen alleen door een servicepunt van AL-KO ingesteld worden.

Zaagketting beweegt zonder dat er gas worden gegeven:

Het stationaire toerental is te hoog.

1. Aanslagbout stationair sraaien "T" (1)

linksomiets opendraaien tot de zaagketting.
nietmeerbeweegt.

Motor slaat telkens af als er geen gas worden gegeven:

Het stationaire toerental is te laag.

1. Aanslagbout stationair draaien "T" (11/5) rechtsom iets dichtdraaien tot de motor gelijk-matig draait.

Als deinstalling van de carburateur Niet door draaien van de aanslagbout voor stationair draaien "T" kan worden ingesteld, moet de carburateur door een AL-KO servicepunt optimaal worden ingesteld.

8.10 Tabel kettingonderhoud

WAARSCHUWING!

Gevaar voor zwaar letsel.

Wanner op de kettingzaag een Niettoegelaten zaagketting of zaagblad wordt gebruikt, kan dit tot zwaar letsel leiden.

Gebruik uitsluitend toegelaten zaag-kettingen en zaagbladen.

De tabel geeft de waarden voor verschillende soorten kettingen aan.

Kettingtype Vijldiameter Kophoek Ondersnij-		hoek	Hellingshoekkop (55°)	Dieptemaat
	Draaihoekvan het ge-reedschap	Hellingshoekvan het ge-reedschap	Zijwaartse hoek
91P053X 5/32" 30° 0° 80° 0,025"
91P057X 5/32" 30° 0° 80° 0,025"
Dieptemaat Vijl			Dieptemaat Vijl

8.11 Onderhoudsschema

De volgende werkzaamheden mogen door de gebruiker worden uitgevoerd. Alle andere werkzaamheden mogen alleen door een gespecialiseerde werkplaats uitgevoerd worden.

De volgende aanwijzingen zijn van toepassing in normale gebruiksomstandigheden. Onder speciale omstandigheden, zoals bijv. bijzonder lange dagelijkse werkelijkden,要去en de aangegeven onderhoudsintervallen evenredig verkort worden.

Onderhoudsschema

	Eénpeer na5 uu	Voorwerkbe-gin	weke-lijks	Om de50 uu	Om de100 uu	Indiennodig	voor/na hetseizoen,jaarliks
Carburateur
Stationair bedrivf controle-ren		X
Luchtfilter
Reinigen X
Vervangen X
Bougie
Elektrodenafstand controlen,evt. bijstellen				X			X
Vervangen XX
Geluiddemper
Visuele en fysisieke in-spectie		X
Brandstofreservoir,oliereservoir
Reinigen XX
Kettingrem
Functiecontrole X
Reinigen, scharnierpun-ten smeren			X			X
Kettingsmering
Controleren XX
Zaagketting
Visuele en fysisieke in-spectie, scherpte contro-leren		X
Nasijpen XX
Vervangen,evt. ketting-wiel ook vervangen enkettingwiellager smeren						X

Onderhoudsschema

	Eénpeer na5 uu r	Voorwerkbe-gin	weke-lijks	Om de50 uu r	Om de100 uu r	Indiennodig	voor/na hetseizoen,jaarlijs
Zaagblad
Visuelle en fysieke in-spectie		X
Geleiderail omdraaien X
Omkeerwiel smeren X
Kettinggroef/olieboorgatreinigen		X
Beschermafdekking vanhet zaagblad aan de bin-nenkant reinigen		X
Alle bereikbare schroe-ven (behalte stelschroe-ven)
Aandraaien XX X
Volledige machine
Visuelle en fysieke in-spectie		X
Reinigen (incl. luchtinlaat,cilinderkoelribben)		XX X

9 HULP BIJ STORINGEN

VOORZICTHIG!

Risico op letsel

Onderdelen met scherpe randen en draaiende onderdelen können letsel veroorzaken.

Draag bij onderhouds- en reinigingswerkzaamheden alkijd beschermende handschoenen!

OPMERKING

Neem contact op met unsere klantenservice bij storingen die nicht in deze tabel staan vermeld of die u nicht zich kunt oplossen.

Storing Oorzaak Oplossing

Motor kan nicht gestart worden of slaat meteen weefer af.	Onjuiste procedure Motor starten als beschreiben in de gebruiksaanwijzing.
	Vervuilde bougie of onjuiste elektrodeafstand	Bougie reinigen of verrangen.
	Vervuild luchtfilter Luchtfilter reinigen of verrangen.
Storing Oorzaak Oplossing
Het zaagblad en de zaagketting draaien warm. Rookont-wikkeling.	De zaagketting is te strak ge-spannen.	Kettingspanning verlagen.
	De olietank is leeg. Vul kettingzaagolie bij.
	De olietoevoeropening en/of de groef in het zaagbladijken/is verruild.	Reinig de olietoevoeropening en de groef in het zaagblad.
De motor draaait, maar deZAagketting beweegt nicht.	De zaagketting is te strak ge-spannen.	Kettingspanning verlagen.
	Storing in het apparaat Bezoek een AL-KO service centre.
Inplaats van spanen worden al-leen nog zaagsel uitgestoten.De kettingzaag要去 door hethout worden geduwd.	De zaagketting is stomp. Slijp de zaagketting of bezoek eenAL-KO servicepunt.
Apparaat tritt meer dan nor-maal.	Storing in het apparaat Bezoek een AL-KO service centre.

10 TRANSPORT

WAARSCHUWING!

Levensgevaar en gevaar voor zeer ernstig letsel.

Een draaiende zaagkettingijdens het vervoer kan ernstig letsel en zelfs de dood tot gevolg hebben.

De hettingzaag nooit met lopende zaagketting dragen en vervoeren.
Voer voor het begin van het vervoer de onderstaande maatregelen uit.

Voer voor het begin van het vervoer de volgende maatregelenuit:

1. Schakel de motoruit.
2. Laat het apparaat afkoelen.
3. Verwijder alle sporen van zaagsel of olierestanten.
4. Trek de beschermafdekking over de geleiderail.

Draag de kettingzaag alleen aan de handbeugel. De geleiderail wijst hierbij maar achteren.

In voertuigen: Beveilig de kettingzaag gegen omvallen, beschadiging en het vrijkomen van bedrijfsmiddelen.

11 OPSLAG

Na elk gebruik het apparaat grondig reinigen en - indien beschikbaar - alle veiligheidsafdekkingen aanbrengen. Apparaat op een droge, afluitbare plaats en buiten het bereik van kinderen bewaren.

Voor aanvang van onderbrekingen in het gebruik die langer duren dan 30 dagen,要去en de vol-gende werkzaamheden worden uitgevoerd:

1. Brandstof- en olietank geheel legen.
2. De zaagketting en het zaagblad afnemen, reinigen en insmeren met corrosiewerende olie.
3. Reinig het apparaat grondig en bewaren deze in een droge ruimte.

LET OP!

Kans op schade aan het apparaat

Opgedroogde/vastgekleefde kettingzaagolie brengt bij langer durende opslag schade toe aan olievoerende onderdelen.

Verwijder voorafgaand aan langdurige opslag aktijd de kettingzaagolieuit het apparaat.

12 VERWIJDEREN

Voordat het apparaat wordt afgedabkt要去en de brandstof- en de motorolie-tank worden geleegd!
Benzine en motorolie horen nicht bij het gewone huisvuil of in de riolering, maar要去en afzonderlijk worden weggedaan!

Verpakking, apparaat en toebehoren zijn vervaardigd van materialen die voor hergebruik geschikt়. Verwijder deze waarom dienovereenkomstig.

Voor vragen over garantie, reparatie of reserve-onderdelen kurz u contact opnemen met het

dichtstbijzijnde AL-KO service centre. Deze vindt u op internet op het volgende adres: www.al-ko.com/service-contacts

15 GARANTIE

Eventueel binnen de wettelijkke termijn voor aansprakelijkheid optredende materiaal- of fabricagefounten van het apparaat worden maar eigen oordeel door ons verholpen, hetzij door reparatie of door levering van een verrangend apparaat. De geldende termijn voor aansprakelijkheid hangt in elk geval af van de wetgeving in het land waarin het apparaat werk aangeschaft.

Onze garantie geldt alleen bij:

naleving van deze gebruikershandleiding
- Deskundig gekruik
Gebruik van originele reserveonderdelen

De garantie vervalt bij:

Eigenhandig uitgevoerde reparatiepogingen
Eigenhandig aangebrachte technische wijzigingen
Gebruik voor andere doeleinden dan het gebruiksdoel

Van de garantie zijn uitgesloten:

lakschade opgetreden als gevolg van normala gebruik
Slijtageonderdelen die op de reserveonderdelenkaart met een kaderxxxxxxxx (x) zijn aangeduid
- Verbrandingsmotoren (hieropঃn de garantiebepalingen van toepassing van de betreffende motorfabrikant)

De garantietermijn begint bij de aanschaf door de eerste eindgebruiker. Maatgevend is waar bij de datum op de kassabon. Ga met deze garantieverklaring en de originele kassabon maar uw dealer ofaar deuchtstbijzijnde klantenservice. Deze verklaringaat het vorderingsrecht van de koper jegens de verkoper wegens defecten aan het apparaat onverlet.

16 VERTALING VAN DE ORIGINELE EG-CONFORMITEITSVERKLARING

Wij verklaren hiermee dat dit product in de vorm die op de markt verkocht worden, voldoet aan de eisen van de geharmoniseerde EU-richtlijnen en van de EU-veiligheidsnormen en aan de productspecifieke normen.

Product

Kettingzaag

Serienummer

G4011022

Type

6436

6442

Geluidsvermögensniveau

EN ISO 3744

gemeten / gegandeerd

6436:109,9/113dB(A)

6442:110,0/113 dB(A)

Typeonderzoek conform

2006/42/EG bijlage IX

BM 18SHW0351-01

Fabrikant

AL-KO Geräte GmbH

Ichenhauser Str. 14

89359Kotz(D)

EU-richtlijnen

2006/42/EC

2014/30/EU

2000/14/EC

Beoordeling van conformiteit

2000/14/EC - bijlage V

Beoordelende instantie

Gemachtigde documentatione

Andreas Hedrich

Ichenhauser Str. 14

89359Kotz(D)

Geharmoniseerde normen

Forenderhalsarbeten:

Nomainiet vadsliedi, ja:
