Typ produktu	Stacionárny vysokotlakový čistič
Značka a model	Kärcher HDC Standard
Prevádzkový tlak	8 MPa (80 bar) alebo 16 MPa (160 bar) podľa verzie
Maximálny tlak (poistný ventil)	13 MPa (130 bar) alebo 20 MPa (200 bar) podľa verzie
Prietok	4000 až 8000 l/h podľa modelu
Elektrické napájanie	400 V trojfázové, 50 Hz
Príkon	14 až 46 kW podľa verzie
Elektrická ochrana	IPX5, trieda I
Rozmery (D × Š × V)	1168 × 800 × 1469 až 1881 mm podľa verzie
Typická prevádzková hmotnosť	318 až 560 kg podľa verzie
Maximálna teplota prívodu	60 °C (štandard) alebo 85 °C (verzia H)
Min./max. tlak prívodu	0,15 MPa (1,5 bar) / 0,6 MPa (6 bar)
Hladina akustického tlaku	74 až 82 dB(A) podľa verzie
Vibrácie ruka-rameno (rukoväť pištole)	3,63 m/s²
Ochrana proti nedostatku vody	Ochrana pomocou plavákového spínača v nádrži
Tepelná ochrana	Teplotná sonda a motorový istič
Regulácia tlaku	Pomocou poistného ventilu a tlakového senzora
Údržba oleja čerpadla	Výmena každých 500 hodín, hladinu kontrolovať každý týždeň
Ochrana proti mrazu	Vypustite vodu a prepláchnite nemrznúcou kvapalinou pri riziku mrazu
Príslušenstvo čistiacich prostriedkov	Vhodný rad Kärcher RM (napr. RM 55, RM 81)
Vysokotlaková prípojka	Jediný výstup pre vysokotlakovú hadicu

Často kladené otázky - HDC Standard Kärcher

Ako uviesť do prevádzky Kärcher HDC Standard?

Otvorte prívod vody, otočte hlavný vypínač do polohy 1, potom stlačte tlačidlo odblokovania. Zariadenie je pripravené na prevádzku a spustí sa automaticky pri otvorení pištole.

Čo robiť v prípade úniku vody na zariadení?

Skontrolujte skrutkové spoje a hadice. Ak zistíte únik viac ako 3 kvapky za minútu, kontaktujte servis Kärcher. Zariadenie nepoužívajte, ak dôjde k výraznému úniku.

Aký olej použiť pre vysokotlakové čerpadlo?

Použite olej Kärcher ref. 6.288-016.0. Pri výmene naplňte 1 liter. Pravidelne kontrolujte hladinu pomocou ukazovateľa.

Ako chrániť zariadenie pred mrazom?

Ak zariadenie nie je v miestnosti bez mrazu, vypustite vodu odskrutkovaním hadíc a nechajte zariadenie bežať 1 minútu na prázdno. Potom vypláchnite plavákovú nádrž vhodnou nemrznúcou kvapalinou.

Čo robiť, ak zariadenie neštartuje?

Najprv skontrolujte elektrické napájanie a hlavný vypínač. Na LCD displeji skontrolujte chybový kód. Bežné chyby sú nedostatok vody (kód 40) alebo vypnutý istič (kódy 10-13). V prípade potreby kontaktujte elektrikára alebo servis.

Ako nastaviť prevádzkový tlak?

Tlak je prednastavený z výroby. Požadovaný tlak môžete upraviť v menu na LCD displeji (tlačidlá +, -, OK a ESC). Maximálny tlak je obmedzený poistným ventilom.

Aké čistiace prostriedky môžem použiť s HDC Standard?

Používajte čistiace prostriedky Kärcher z rady RM, ako RM 55 (univerzálny čistič) alebo RM 81 (aktívne alkalické umývanie). Dodržiavajte dávkovanie uvedené na obale (0,5 až 8% podľa produktu).

Ako vyčistiť alebo vymeniť trysku?

Ak je tlak nedostatočný, prepláchnite trysku. Pri výmene ju odskrutkujte z dýzy a nainštalujte vhodnú trysku (priemer podľa modelu). Používajte výhradne originálne trysky Kärcher.

Kedy mám vymeniť olej v čerpadle?

Výmenu oleja je potrebné vykonať každých 500 prevádzkových hodín (alebo dvakrát ročne). Použite 1 liter oleja Kärcher ref. 6.288-016.0 a po naplnení skontrolujte hladinu.

Kde nájsť náhradné diely a popredajný servis?

Kontaktujte najbližšiu predajnú kanceláriu Kärcher. Je možné uzavrieť zmluvu o údržbe. V prípade opráv v záruke sa obráťte na autorizovaného predajcu.

NÁVOD NA OBSLUHU HDC Standard Kärcher

Prvky prístroje CS 4

Nikdy prístroj nenechávejte bez dozoru, je-li v provozu. ⚠ NEBEZPEČÍ

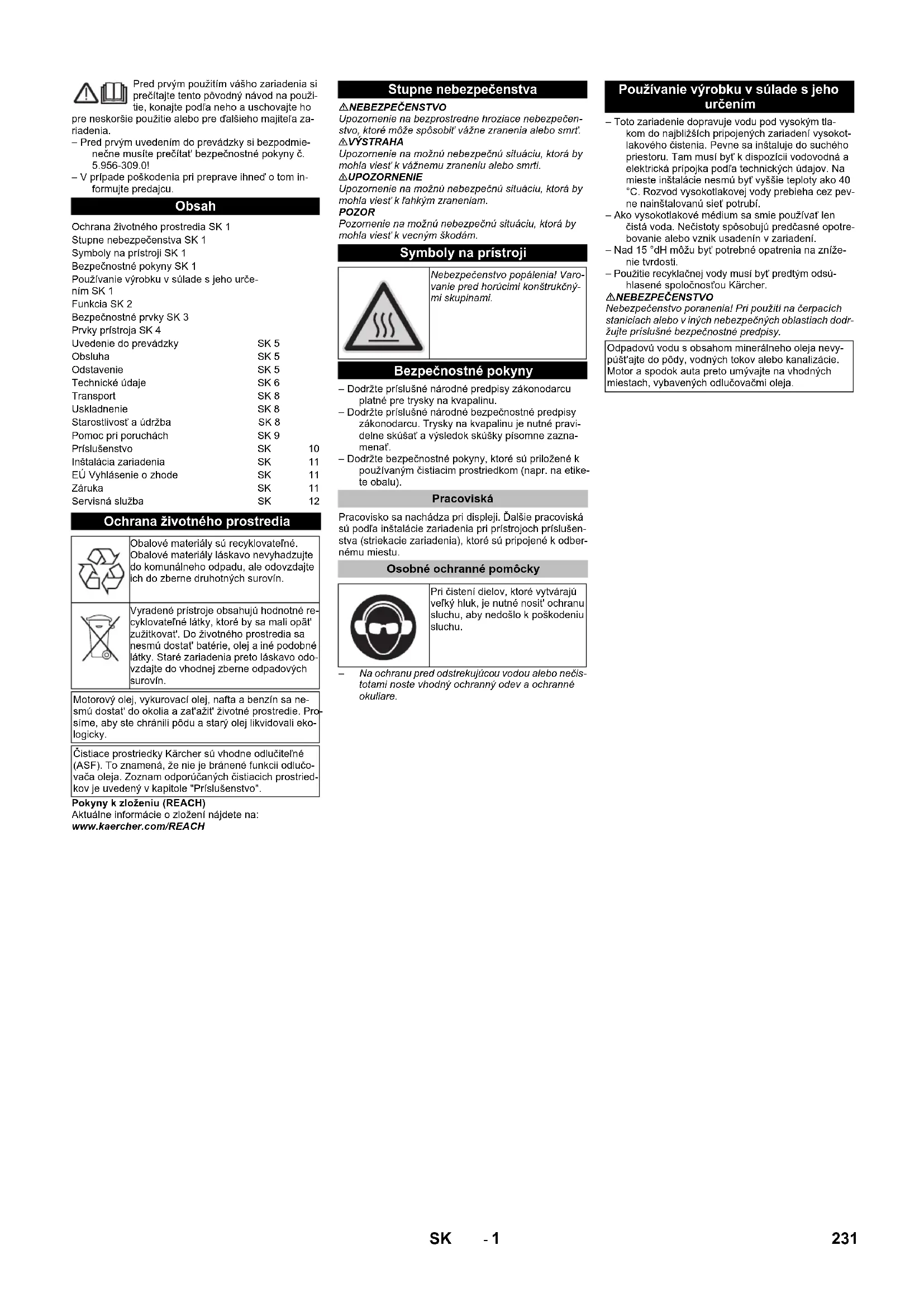

Pred prvým použitím vášho zariadenia si prečítajte tento pôvodný návod na použitie, konajte podľa neho a uschovajte ho

pre neskoršie použitie alebo pre d'alšieho majitel'a za- riađenia.

– Pred prvým uvedením do prevádzky si bezpodmie- nečne musíte prečítat' bezpečnostné pokyny č. 5.956-309.0!

– V prípade poškodenia pri preprave ihneď o tom informujte predajcu.

Obsah

Ochrana životného prostredia SK 1

Stupne nebezpečenstva SK 1

Symboly na prístroji SK 1

Používanie výrobku v súlade s jeho určením SK 1

Funkcia SK 2

Prvky prístroja SK 4

Uvedenie do prevádzky	SK 5
Obsluha	SK 5
Odstavenie	SK 5
Technické údaje	SK 6
Transport	SK 8
Uskladnenie	SK 8
Starostlivost' a údržba	SK 8
Pomoc pri poruchách	SK 9
Príslušenstvo	SK	10
Inštalácia zariadenia	SK	11
EÚ Vyhlásenie o zhode	SK	11
Záruka	SK	11
Servisná služba	SK	12

Ochrana životného prostredia

Obalové materiály sú recyklovateľné. Obalové materiály láskavo nevyhadzujte do komunálneho odpadu, ale odovzdajte ich do zberne druhotných surovín.

Vyradené prístroje obsahujú hodnotné recyklovateľné látky, ktoré by sa mali opät' zužitkovat'. Do životného prostredia sa nesmú dostat' batérie, olej a iné podobné látky. Staré zariadenia preto láskavo odovzdajte do vhodnej zberne odpadových surovín.

Motorový olej, vykurovací olej, nafta a benzín sa ne-smú dostat' do okolia a zaťažit' životné prostredie. Pro síme, aby ste chránili pôdu a starý olej likvidovali ekologicky.

Čistiace prostriedky Kärcher sú vhodne odlučitefné (ASF). To znamená, že nie je bránené funkcií odlučovača oleja. Zoznam odporúčaných čistiacich prostriedkov je uvedený v kapitole "Príslušenstvo".

Pokyny k zloženiu (REACH)

Aktuálne informácie o zložení nájdete na: www.kaercher.com/REACH

Stupne nebezpečenstva

ΔNEBEZPEČENSTVO

Upozomenie na bezprostredne hroziace nebezpečenstvo, ktoré môže spôsobit' vážne zranenia alebo smrt'. △VÝSTRAHA

Upozornenie na možnú nebezpečnú situáciu, ktorá by mohla viest' k vážnemu zraneniu alebo smrti.

⚠UPOZORNENIE

Upozornenie na možnú nebezpečnú situáciu, ktorá by mohla viest' k fahkým zraneniam.

POZOR

Pozornenie na možnú nebezpečnú situáciu, ktorá by mohla viest' k vecným škodám.

Symboly na prístroji

Nebezpečenstvo popálenia! Varovanie pred horúcimi konštrukčnými skupinami.

Bezpečnostné pokyny

– Dodržte príslušné národné predpisy zákonodarcu platné pre trysky na kvapalinu.
– Dodržte príslušné národné bezpečnostné predpisy zákonodarcu. Trysky na kvapalinu je nutné pravidelne skúšat' a výsledok skúšky písomne zazna- menať.
– Dodržte bezpečnostné pokyny, ktoré sú priložené k používaným čistiacím prostriedkom (napr. na etikete obalu).

Pracoviská

Pracovisko sa nachádza pri displeji. Ďalšie pracoviská sú podľa inštalácie zariadenia pri prístrojoch príslušenstva (striekacie zariadenia), ktoré sú pripojené k odbernému miestu.

Osobné ochranné pomôcky

Pri čistení dielov, ktoré vytvárajú veľký hluk, je nutné nosit' ochranu sluchu, aby nedošlo k poškodeniu sluchu.

- Na ochranu pred odstrekujúcou vodou alebo nečistotami noste vhodný ochranný odev a ochranné okuliare.

Používanie výrobku v súlade s jeho určením

– Toto zariadenie dopravuje vodu pod vysokým tlakom do najbližších pripojených zariadení vysokotlakového čistenia. Pevne sa inštaluje do suchého priestoru. Tam musí byť k dispozícii vodovodná a elektrická prípojka podľa technických údajov. Na mieste inštalacie nesmú byť vyššie teploty ako 40 °C. Rozvod vysokotlakovej vody prebieha cez pevne nainštalovanú sieľ potrubl.
– Ako vysokotlakové médium sa smie používať len čistá voda. Nečistoty spôsobujú predčasné opotrebovanie alebo vznik usadenín v zariadení.
– Nad 15 °dH môžu byt potrebné opatrenia na zníženie tvrdosti.
– Použitie recyklačnej vody musí byť predtým odsúhlasené spoločnosťou Kärcher.

ΔNEBEZPEČENSTVO

Nebezpečenstvo poranenia! Pri použití na čerpacích staniciach alebo v iných nebezpečných oblastiach dodržujte príslušné bezpečnostné predpisy.

Odpadovú vodu s obsahom minerálneho oleja nevy-púšťajte do pôdy, vodných tokov alebo kanalizácie. Motor a spodok auta preto umývajte na vhodných miestach, vybavených odlučovačmi oleja.

1 Zachytávač nečistôt (dodáva zákazník)
2 Snímač teploty
3 Poistka pri nedostatku vody
4 Nádrž s plavákom
5 Predtlakové čerpadlo
(Prídavná možnost')
6 Čerpadlo s klukovým hriadeľom
7 Poistný ventil
8 Elektromotor
9 Spätný ventil
10 Vysokotlaková hadica
11 Snímač tlaku pre vysoký tlak
12 Prepúšťací ventil
13 Vypínač prúdu
14 Plavákový ventil
15 Uzatvárací ventil (z budovy)
16 Uzatvárací ventil (z budovy)
A Potrubie/vysokotlakový výstup
B Prítok vody
C Prepad

Prítok vody

Voda sa vedie z nádrže s plavákom na saciu stranu čerpadla. Stav vody v nádrži s plavákom sa udržiava konštantný pomocou plavákového ventilu. Pri zlyhaní plavákového ventilu voda preteká cez prepad. Pri poruche prívodu vody odovzdá poistka nedostalku vody hlásenie o poruche riadiacemu systému.

Čerpadlá

Elektromotor pohána čerpadlo s kľukovým hriadelom. Čerpadlo dopravuje vodu pod vysokým tlakom na výtlačnú stranu.

Vysokotlaková strana

Vysokotlaková voda sa dostane cez nadprúdový ventil a snímač tlaku k vysokotlakovému výstupu. Potom nasleduje vysokotlaková siet' prevádzkovateľa.

Regulácia tlaku

Neodobratá voda sa privádza z prepúšťacieho ventilu spät’ do nádrže s plavákom. Ak sú všetky spotrebiče odstavené, potom sa prepúšťací ventil celý prepne na spätný obeh do nádrže s plavákom. Ak tlak na výstupe napriek prepúšťaciemu ventilu prekročí maximálny prevádzkový tlak, potom sa otvoria poistné ventily.

Riadiaci systém

– Pomocou tlačidla odblokovania sa zariadenie pri-praví na prevádzku. Ak tlak v systéme klesne v dôsledku olvorenia ručnej striekacej pištole v určenom bode zapnutia, zapnú sa vysokotlakové čerpadlá.
– Ak sa aktivuje prúdový splnač na prepúšťacom ventile pri bežiacich vysokotlakových čerpadlách po uzavretí všetkých ručných striekacích pištolí, čerpadlá sa opät vypnú s oneskorením, ktoré sa dá premenlivo nastavit'.
– Ak je zariadenie pripravené a vysokotlakové čerpadlá nie sú v prevádzke, spustia sa hodiny, ktoré pripravenosť zariadenia po 6 hodinách zrušia.

Bezpečnostné prvky

Bezpečnostné zariadenia slúžia na ochranu užívatel'a a nesmie sa vyradit z prevádzky alebo obchádzať jeho funkcie.

Poistka proti nedostatku vody zabraňuje zapnutiu vysokotlakových čerpadiel v prípade nedostatku vody.

Snímač teploty

Snímač teploty vypína prístroj po dosiahnutí vysokej teploty vody.

Ochranný kontakt vinutia

Ochranný kontakt vo vinutí motora pohonu čerpadla vypne pri tepelnom preťažení motor.

Poistný ventil

– Ak je prepúšťací ventil chybný, otvorí sa poistný ventil.
– Poistný ventil je nastavený zo závodu výrobcu a zablombovaný. Nastavenie iba servisnou službou pre zákazníkov.

Prepúšťací ventil s prúdovým spínačom

– Ak sa uzavrů všetky ručné striekace pištole, otvorí sa prepúšťací ventil a všetka voda tečie spät do nádrže s plavákom. Vysokotlakové čerpadlá sú vypnuté pomocou prúdového spínača po nastavenej dobe oneskorenia.
– Neodobraté množstvo vody tečie spät' cez prepúš-t'ací ventil do nádrže s plavákom.

Snímač tlaku pre vysoký tlak

Ak sa opät otvorí ručná striekacia pištol, vysokotlakové čerpadlá sa opät spustia pomocou snímača tlaku pre vysoký tlak.

1 Nádrž s plavákom
2 Plavákový ventil
3 Vodovodná prípojka
4 Elektromotor
5 Poistný ventil
6 Tlaková nádoba
7 Vypúšťacia skrutka oleja
8 Ukazovatel' stavu oleja
9 Nádrž na olej
10 Vysokotlaké čerpadlo
11 Predtlakové čerpadlo
(Prídavná možnost')
12 Pravý plechový kryt
13 Predný plechový kryt
14 L'avý plechový kryt
15 Displej
16 Vysokotlaková hadica
17 Snímač teploty
18 Poistka pri nedostatku vody
19 Prepúšťací ventil

20 Snímač tlaku pre vysoký tlak

21 Vypínač prúdu

22 Hlavný vypínač

23 Skriňový rozvádzač

24 Vysokotlaková prípojka

Uvedenie do prevádzky

ΔNEBEZPEČENSTVO

Nebezpečenstvo zranenia! Pristroj, prívody, vysokotlaková hadica a pripojky musia byt' v bezchybnom stave. V pripade, že stav nie je bezchybný, nesmie sa pristroj použit'.

Obsluha

Bezpečnostné pokyny

Používatel' je povinný používat' zariadenie v súlade s jeho určením. Je povinný prihliadať na miestne podmienky a pri práci so zariadením dávat' pozor aj na osoby vo svojom okoli.

Zariadenie sa nesmie nikdy ponechávať bez dozoru, ak je v činnosti.

⚠NEBEZPEČENSTVO

– Riziko oparenia horúcou vodou! Vysokotlakový prúd vody nesmerujte na ludi alebo zvieratá.
- Nebezpečie popálenia horúcimi čast'ami zariadenia! Počas prevádzky s horúcou vodu sa nedotýkajte neizolovaných potrubí a hadíc. Trysku držte pevne len za držiak.
- Nebezpečie otrávenia alebo popálenia čistiacim prostriedkom! Dodržujte pokyny týkajúce sa čistia-ceho prostriedka. Čistiaci prostriedok skladujte na nepristupných miestach.

⚠NEBEZPEČENSTVO

Nebezpečenstvo úrazu elektrickým prúdom! Nesmerujte prúd vody na nasledovné zariadenia:

– Elektrické pristroje a zariadenia,
– samotné toto zariadenie,
– všetky diely v pracovnom rozsahu vedúce elektrický prúd.

V dôsledku prúdu vody vystupujúceho z trysky vzniká spätná nárazová sila. Pri ohnutej tryske pôsobí sila smerom hore.

ΔNEBEZPEČENSTVO

• Nebezpečenstvo poranenia! Spätný náraz trysky vás môže vyviest' z rovnováhy. Mohli by ste spadnút'. Tryska môže odletiet' a poraniť osoby. Vyhľađajte bezpečné miesto na státie a dobre držte ručnú striekaciu pištof. Nikdy neupevňujte páku ručnej strikacej pištole.
• Pri čistení odevu alebo obuvi nesmie byt' prúd na- smerovaný na iných ani na seba.
• Nebezpečie poranenia v dôsledku odletujúcich die-lov! Odletujúce úlomky alebo predmety môžu poranit' osoby alebo zvieratá. Prúd vody nikdy nesmerujte na lahko sa odlamujúce alebo uvolnené predmety.
• Nebezpečie vzniku úrazu v dôsledku poškodenia! Pneumatiky a ventily čistit' z minimálnej vzdiale-nosti 30 cm.

⚠NEBEZPEČENSTVO

Nebezpečie pochádzajúce zo zdraviu nebezpečných látok! Nečistite nasledovné materiály, lebo by sa mohli uvoľnit' zdraviu nebezpečné látky.

– Materialy obsahujúce azbest,
– materiály, ktoré môžu obsahovat' zdraviu škodlivé látky.

⚠NEBEZPEČENSTVO

• Nebezpečie poranenia v dôsledku vystupujúceho poprlpade horúceho prúdu vody! Pre zařadenie sú optimálne určené len originálne vysokotlakového hadice Kärcher. Pri používaní iných hadíc naša záruka stráca platnosť.
• Nebezpečie ohrozenia zdravia v dôsledku použitého čistiaceho prostriedku! V dôsledku prídania čistiaceho prostriedku nie je voda vystupujúca zo zariadenia pitná.
• Nebezpečie poškodenia sluchu pri práci s dielmi zosilňujúcimi hluk! V tomto pripade noste ochranu sluchu.

Vibrácie prístroja

△VÝSTRAHA

Dlhšie používanie zariadenia môže viest'k zlému prekrveniu rúk, spôsobeného vibráciami.
Nie je možné určit všeobecne platnú dobu používania, pretože tá je závislá na viacerých ovplyvňujúcich sa faktoroch:

– Osobné dispozície k zlému prekrveniu (často studené prsty, třpnutie v prstoch).

– Nízka teplota okolia. Na ochranu rúk noste teplé ru-kavice.
– Pevnejšie držanie bráni prekrveniu.
– Neprerušovaná prevádzka pôsobí škodlivejšie ako práca s prestávkami.

V prípade pravidelného, dlhodobejšieho používania prístoja a v prípade opakovaného výskytu daných príznakov (napr. típnutie v prstoch, studené prsty) doporučujeme lekársku prehliadku.

Displej

Upozornenie: Text sa zobrazí v anglickom jazyku.

A Tlačidlo na odblokovanie
B LCD displej
C Zmena hodnoty (-) alebo presun kurzora smerom dol'ava
D Zmena hodnoty (+) alebo presun kurzora smerom doprava
E Tlačidlo potvrdenia (OK)
F Prerušit' (ESC)
– V prípade pripravenosti zariadenia na prevádzku sa striedavo zobrazujú aktuálne prevádzkové hodiny vysokotlakových čerpadiel s prevádzkovým tlakom.
– Pri aktivovaní chýb sa tieto striedavo zobrazujú na displeji (pozri "Pomoc v prípade porúch").

Príprava na prevádzku

⚠NEBEZPEČENSTVO

Nebezpečie poranenia v dôsledku vystupujúceho popripade horúceho prúdu vody!

ΔNEBEZPEČENSTVO

→ Pred každým použitím skontrolujte vysokotlakovú hadicu, potrubia, armatúry a trysku, či nie sú poškodené.
→ Skontrolujte hadicovú spojku, či pevne dosadá a tesní.

Vypnutie v núdzovej situácii

→ Hlavný vypínač otočte do polohy „0“.
→ Uzatvorte prívod vody.
→ Ručnú striekaciu pištoľ používajte tak dlho, až v prístroji nie je žiadny tlak.

Zapnutie prístroja

→ Otvorte prívod vody.
→ Hlavný vypínač otočte do polohy „1“.
→ Stlačte odblokovacie tlačidlo.
→ Preved'te čistenie.

Upozornenie: V prípade prestávky pri čistení, ktorá je dlhšia ako nastavený čas oneskorenia (min. 30 sekúnd), sa prístroj zastaví. Súčasne sa spustí 6 hodinový čas pripravenosti na prevádzku. V čase pripravenosti na prevádzku sa prístroj automaticky spušťa v dôsledku poklesu tlaku pri otvorení ručnej striekacej pištole.

Opätovné vytvorenie pripravenia na prevádzku

→ Stlačte odblokovacie tlačidlo.

Vypnutie prístroja

→ Hlavný vypínač otočte do polohy „0“. → Uzatvorte prívod vody.
→ Ručnú striekaciu pištoľ používajte tak dlho, až v prístroji nie je žiadny tlak.
→ Ručnú striekaciu pištol' zaistite proti neúmyselnému otvoreniu.

Odstavenie

V prípade dlhších prestávok v prevádzke alebo ak nie je možná inštalácia chránená proti zamrznutiu, uskutočníte nasledovné opatrenia (vid kapitola "Ošetrovanie a údržba", odsek "Ochrana proti zamrznutiu"):

→ Vodu vypustite.
→ Prístroj prepláchnite nemrznúcou zmesou.
→ Vypnite hlavný vypínač a zaistite ho.

Technické údaje

		HDC 40/8(2.509-605.0)	HDC 40/8 H(2.509-606.0)	HDC 60/8(2.509-611.0)	HDC 60/8 H(2.509-612.0)	HDC 80/8(2.509-619.0)	HDC 80/8 H(2.509-620.0)
Výkonové parametre
Prevádzkový tlak MPa (bar) 8 (80)	8 (80) 8 (80) 8 (80) 8 (80) 8 (80)
Max. prevádzkový pretlak (poist-ný ventil)	MPa (bar) 13 (130) 13 (130) 13 (130) 13 (130)
Dopravované množstvo	l/h (l/min)	4000 (66,6)	4000 (66,6)	6000 (100)	6000 (100)	8000 (133,3)	8000 (133,3)
Pripojenie vody
Prívodné množstvo (min.)	l/h (l/min)	4000 (66,6)	4000 (66,6)	6000 (100)	6000 (100)	8000 (133,3)	8000 (133,3)
Prívodný tlak (min.)	MPa (bar)	0,15 (1,5)	0,15 (1,5)	0,15 (1,5)	0,15 (1,5)	0,15 (1,5)	0,15 (1,5)
Prívodný tlak (max.)	MPa (bar)	0,6 (6)	0,6 (6)	0,6 (6)	0,6 (6)	0,6 (6)	0,6 (6)
Prívodná teplota (max.)	°C	60	85	60	85	60	85
Elektrické pripojenie
Druh prúdu	--	3~	3~	3~	3~	3~	3~
Frekvencia	Hz	50	50	50	50	50	50
Napătie	V	400	400	400	400	400	400
Pripojovací výkon	kW	14	15	19,5	21,5	27	28
Elektrická poistka (zotrvačná)	A	32	32	50	50	63	63
Druh krytia	--	IPX5	IPX5	IPX5	IPX5	IPX5	IPX5
Krytie	--	I	I	I	I	I	I
Maximálne prípustná siet'ová im-pedancia	Ohmov	0,273+j0,171	0,273+j0,171	0,248+j0,156	0,248+j0,156	0,223+j0,140	0,223+j0,140
Elektrické vedenie	mm2	4x 16	4x 16	4x 16	4x 16	4x 16	4x 16
Rozmery a hmotnost'
Dĺžka	mm	1168	1168	1168	1168	1168	1168
Šírka	mm	800	800	800	800	800	800
Výška	mm	1469	1469	1881	1881	1881	1881
Typická prevádzková hmotnosť	kg	318,7	310,6	439,4	459,4	453,2	473,2
Zistené hodnoty podľa EN 60335-2-79
Emisie hluku
Hlučnosť LpA	dB(A)	74	74	76	76	76	76
Nebezpečnosť KpA	dB(A)	1	1	1	1	1	1
Hodnota vibrácií v ruke/ramene
Ručná striekacia pištoľ	m/s2	3,63	3,63	3,63	3,63	3,63	3,63
Rozstrekovacia rúrka	m/s2	7,52	7,52	7,52	7,52	7,52	7,52
Nebezpečnosť K	m/s2	1,0	1,0	1,0	1,0	1,0	1,0

Dôvod výnimky podľa nariadenia (EÚ) 2019/1781, príloha I, odsek 2 (12): a)

		HDC 40/16(2.509-603.0)	HDC 40/16 H(2.509-604.0)	HDC 60/16(2.509-609.0)	HDC 60/16 H(2.509-610.0)	HDC 80/16(2.509-617.0)	HDC 80/16 H(2.509-618.0)
Výkonové parametre
Prevádzkový tlak MPa (bar) 16 (1	60) 16 (160) 16 (1	60) 16 (160) 16 (160)	16 (160)
Max. prevádzkový pretlak (poistný ventil)	MPa (bar) 20 (200)	20 (200) 20 (200)	20 (200) 20 (200)	20 (200)
Dopravované množstvo	l/h (l/min)	4000 (66,6)	4000 (66,6)	6000 (100)	6000 (100)	8000 (133,3)	8000 (133,3)
Pripojenie vody
Prívodné množstvo (min.)	l/h (l/min)	4000 (66,6)	4000 (66,6)	6000 (100)	6000 (100)	8000 (133,3)	8000 (133,3)
Prívodný tlak (min.)	MPa (bar)	0,15 (1,5)	0,15 (1,5)	0,15 (1,5)	0,15 (1,5)	0,15 (1,5)	0,15 (1,5)
Prívodný tlak (max.)	MPa (bar)	0,6 (6)	0,6 (6)	0,6 (6)	0,6 (6)	0,6 (6)	0,6 (6)
Prívodná teplota (max.)	°C	60	85	60	85	60	85
Elektrické pripojenie
Druh prúdu	--	3~	3~	3~	3~	3~	3~
Frekvencia	Hz	50	50	50	50	50	50
Napätie	V	400	400	400	400	400	400
Pripojovací výkon	kW	22	22	34	35	45	46
Elektrická poistka (zotrvačná)	A	50	50	80	80	100	100
Druh krytia	--	IPX5	IPX5	IPX5	IPX5	IPX5	IPX5
Krytie	--	I	I	I	I	I	I
Maximálne prípustná siet'ová impedancia	Ohmov	0,180+j0,113	0,180+j0,113	0,158+j0,099	0,158+j0,099	0,138+j0,087	0,138+j0,087
Elektrické vedenie	mm2	4x 16	4x 16	4x 35	4x 35	4x 35	4x 35
Rozmery a hmotnost'
Dĺžka	mm	1168	1168	1168	1168	1168	1168
Šírka	mm	800	800	800	800	800	800
Výška	mm	1469	1469	1881	1881	1881	1881
Typická prevádzková hmotnosť	kg	327,5	426,7	465,5	552,5	540,8	560,8
Zistené hodnoty podľa EN 60335-2-79
Emisie hluku
Hlučnosť L_PA	dB(A)	80	80	82	82	82	82
Nebezpečnosť K_PA	dB(A)	1	1	1	1	1	1
Hodnota vibrácií v ruke/ramene
Ručná striekacia pištol’	m/s2	3,63	3,63	3,63	3,63	3,63	3,63
Rozstrekovacia rúrka	m/s2	7,52	7,52	7,52	7,52	7,52	7,52
Nebezpečnosť K	m/s2	1,0	1,0	1,0	1,0	1,0	1,0

Dôvod výnimky podľa nariadenia (EÚ) 2019/1781, príloha I, odsek 2 (12): a)

500 150 D 500 D

Zobrazenie HDC 80/16 H bez plechových krytov
A Vysokotlaková prípojka
B Vodovodná prípojka
C Pripojenie hlavného elektrického kábla
D Minimálna vzdialenost' stien

Transport

⚠UPOZORNENIE

Nebezpečenstvo zranenia a poškodenia! Pri prepravovaní zariadenia zohľadnite jeho hmotnosť.

→ Pri preprave vo vozidlách zariadenie zaistite proti zošmyknutiu a prevráteniu podľa platných smerníc.

Uskladnenie

⚠UPOZORNENIE

Nebezpečenstvo poranenia! V prípade údržbárskych a opravárenských prác je vždy nutné vypnút' hlavný vypínač.

Plán údržby

Časový bod Činnost' prís	lušná konštrukčná skupina Prevedenie kým
denne Kontrola ručnej striekacej pištole	Ručná striekacia pištoř	Skontrolujte, či sa ručná striekacia pištoř tesnie uzavrie. Skontrolujte funkciu poistky voči neúmyselnému použitiu. Chybné striekacie pištole vymeňte.	Obsluha
	Kontrola vysokotlakových hadíc	Výstupné vedenia, hadice k pracovnému prístroju	Skontrolujte hadice, či nie sú poškodené. Chybné hadice okamžite vymeňte. Nebezpečie vzniku úrazu!	Obsluha
týždenne alebo po 40 prevádzkových hodinách	Kontrola tesnosti zariadenia	celé zariadenie Skontrolujte tesnost čerp	adla, prepúšťacieho ventilu a systému potrubí. V prípade úniku oleja z čerpadla alebo netesností viac ako 3 kvapiek vody za minútu informujte servisnú službu zákazníkom. Udržujte otvory odtekania voľné.	Obsluha/zákaznícky servis
	Kontrola stavu oleja	Ukazovateľ stavu oleja na čerpadle	Ak olej zakalený, musí sa vymenit'.	Obsluha
	Kontrola stavu oleja	Ukazovateľ stavu oleja na čerpadle	Skontrolujte stav oleja čerpadla. V prípade potreby olej (Obj.-č. 6.288-016) doplňte.	Obsluha
mesačne alebo po 200 prevádzkových hodinách	Kontrola čerpadla	Vysokotlaké čerpadlo	Skontrolujte čerpadlo, či tesní. Pri viac ako 3 kvapkách vody za minútu informujte zákaznícky servis.	Obsluha
	Kontrola poistky proti nedostatku vody	Plavákový spínač v nádrži plaváku	Plavák poistky proti nedostatku vody zatlačte asi 5 sekúnd smerom dole a skontrolujte zobrazenie chyby na riadiacej karte. Prípadne odstráňte usadeniny.	Obsluha
	Kontrola plavákového ventilu	Nádrž s plavákom	Hladina vody musí ležat' 40 mm pod prepadom. Pri uzavretom plavákovom ventile nesmie na prietoku vytekať žiadna voda.	Obsluha
	Skontrolujte čas dobehu.	Riadiaci systém	Spotrebič (napr. ručné striekacie pištole) uzavrite. Po uplynutí doby dobehu sa musí čerpadlo vypnút'.	Obsluha
	Kontrola automatického zapínania	Snímač tlaku	Čerpadlo stojí, lebo sa neodoberá žiadna voda. Otvorte ručnú striekaciu pištoľ. Ak tlak vo vysokotlakovej sieti klesne pod spínací bod, čerpadlo sa musí zapnút'.	Obsluha
	Dotiahnutie hadicových spôn	všetky hadicové spony Pomocou momen	tového klůča dotiahnite všetky hadicové spo-ny. Krutiaci doťahovací moment do 28 mm menovitý priemer = 2 Nm, od 29 mm = 6 Nm.	Obsluha
polročne alebo po 500 prevádzkových hodinách	Výmena oleja	Vysokotlaké čerpadlo	Olej vypustite. Doplňte 1 l nového oleja (Obj.-č. 6.288-016.0). Skontrolujte stav naplnenia ukazovateľa stavu oleja.	Obsluha
polročne alebo po 1000 prevádzkových hodinách	Skontrolujte zariadenie, či v ňom nie je usadený vodný ka-meň.	celý vodovodný systém	Poruchy funkcie ventilov alebo čerpadiel môžu byť spôsobené zvápnením. Vykonajte prípadne odvápnenie.	Obsluha s osvedčením pre vyko-návanie odstraňovania vodného kameňa
	Dotiahnutie svoriek	Skriňový rozvádzač	Dotiahnite všetky svorky konštrukčných prvkov hlavného elek-trického obvodu.	Elektrikár
	Kontrola plavákového ventilu	Nádrž s plavákom	Hladina vody musí ležat' 40 mm pod prepadom. Pri uzavretom plavákovom ventile nesmie na prietoku vytekať žiadna voda.	Servisná služba
ročne	Bezpečnostná kontro-la	celé zariadenie Bezpečnostná kontrola p	podľa smerníc pre striekacie trysky na kvapaliny.	Kontrolór

Zmluva o údržbe

S kompetentným predajným miestom firmy Kärcher sa môže uzavriet' zmluva o údržbe tohto prístroja.

Ochrana proti zamrznutiu

Prístroj sa má nainštalovat' do priestorov chráne- nýchproti mrazu. V prípade nebezpečia zamrznutia, na- pr. pri inštaláciach vonku, sa musí prístroj vypustit' a prepláchnut' prostriedkom na ochranu proti zamrznutiu.

Vypustenie vody

→ Hadicu pre prívod vody a vysokotlakovú hadicu odskrutkujte.
→ Prístroj nechajte bežat' max. 1 minútu, pokiaľ nebudú čerpadlo a potrubia prázdne.

Prepláchnutie pristroja nemrznúcou zmesou

Upozornenie: Dodržiavajte predpisy výrobcu pre manipuláciu s nemrznúcou zmesou.

→ Nádrž s plavákom naplňte až do plna bežne dostupným prostriedkom na ochranu proti zamrznutiu.
→ Pod vysokotlakový výstup podložte zachytávaciu nádobu.
→ Prístroj zapnite a nechajte bežat' tak dlho, kým sa neaktivuje poistka nedostatku vody v nádrži s plavákom a nevypne prístroj.

Tým sa tiež dosiahne istá ochrana proti korózii.

Pomoc pri poruchách

ΔNEBEZPEČENSTVO

Nebezpečenstvo zranenia! Pri všetkých údržbárskych a opravárenských prácach je nutné vypnút hlavný vypínač.

A Číslo chyby

B Počet aktuálne existujúcich chýb

Číslo chyby	Popis chyby Druh	chyby
01 Nie je prípo	ojené riadiace napätie 2
02 Displej, žiadna komunikácia 2
10 Ochranný	spínač motora vyso-kotlakového čerpadla 1	1
11 Ochranný	spínač motora vyso-kotlakového čerpadla 2	1
12 Ochranný	spínač motora vyso-kotlakového čerpadla 3	1
13 Ochranný	spínač motora vyso-kotlakového čerpadla 4	1

18 Ochranný	spínač vinutia vysokot-lakového čerpadla 1	1
19 Ochranný	spínač vinutia vysokot-lakového čerpadla 2	1
20 Ochranný	spínač vinutia vysokot-lakového čerpadla 3	1
21 Ochranný	spínač vinutia vysokot-lakového čerpadla 4	1
26 Ochranný	spínač motora predtla-kového čerpadla	2
30 Tlačidlo „Zap“ trvalo obsadené(vstup riadiaceho systému)		2
31 Tlačidlo „Zap“ trvalo obsadené (disp-lej)		2
32 Tlačidlo „Vyp“ trvalo obsadené(vstup riadiaceho systému)		2
40 Nedostatok vody 2
41 Teplota vody je príliš vysoká 2
42 Vypínanie odtoku 1 (30 minúttrvalá prevádzka)		2
43 Vypínanie odtoku 2 (malý odtok) 2
45 Príliš vysoký tlak (> 300 bar) 2
47 Prepůšťací ventil nesprávne nastavený		2
48 HDC typ nesprávne nastavený 2
50 Snímač tlaku pre vysoký tlak ne-dáva žiadny signál		2
51 Prúdový spínač nepretržitý signál 2
52 Snímač te ploty nedáva žiadnysignál		2

– Druh chyby 1: Núdzová prevádzka zariadenia so zvyšnými vysokotlakovými čerpadlami.
– Druh chyby 2: Pripravenost zariadenia na prevádzku sa vypne a vypnú sa aj vysokotlakové čerpadlá.
– Ak vznikne jedna z vyššie uvedených chýb, môže sa zariadenie opát uviest do prevádzky po odstránení chyby stlačením tlačidla odblokovania.
Upozornenie: Uloží sa 40 naposledy vzniknutých chýb s príslušným dátumom a časom a môžu sa zobrazit na displeji.

Porucha	Možné pričiny	Odstránenie	kým
Zariadenie sa nezapína	Prístroj nie je pripojený k elektrickému napä-tiu.	Skontrolujte elektrickú siet'.	Elektrikár
	Aktivoval sa ochranný vypínač motora pre riadiaci systém.	Ochranný spínač motora skontrolujte.	Servisná služba
Otvorením ručnej striekacej pištole sa čerpadlo počas doby pripravenosti nespustí	Snímač tlaku pre vysoký tlak alebo kábel k snímaču tlaku je chybný.	Vymeňte snímač tlaku alebo kábel.	Servisná služba
Zariadenie nedosahuje požadovaný tlak	Dýzu prepláchnite.	Dýzu vymeňte.	Obsluha
	Systém potrubí na sacej strane je netesný.	Skontrolujte skrutkové spoje a hadice.	Obsluha
	Poistný ventil netesní.	Skontrolujte nastavenie. V prípade potreby namontujte nové tesnenie.	Servisná služba
	Prepúšťací ventil netesní alebo je nastavený na príliš nízku hodnotu.	Skontrolujte diely ventilu. V prípade poškodenia vymeňte. V prípade znečistenia vyčistite.	Servisná služba
	Ventil v čerpadle je chybný. Vysokotlakový magnetický ventil sa nezatvára.	Chybné konštrukčné diely vymeňte.	Servisná služba
Vysokotlakové čerpadlo klope, tlakomer silno kmitá	Čerpadlo nasáva vzduch. Skontrolujte sací systém a netesnost'.	Obsluha
	Chybný tanier alebo pružina ventilu.	Chybné konštrukčné diely vymeňte.	Servisná služba
	Predtlakové čerpadlo zvápnené alebo chyb-né.	Predtlakové čerpadlo skontrolujte.	Obsluha
Prepúšťací ventil sa neustále otvára a zatvára pri 0 odbere.	Odtok vo vysokotlakovom systéme potrubí alebo ručnej striekacej pištoli netesní.	Netesnosť vyhlľadajte a utesnite.	Obsluha
	Spätný ventil resp. tesnenie riadiaceho piesta v prepúšťacom ventile netesní.	Vykonajte údržbu prepúšťacieho ventilu.	Servisná služba
Zobrazilo sa číslo chyby 01	Chybná riadiaca karta, zelené LED neblikajů.	Skontrolujte riadiacu kartu. V prípade potreby ju vymeňte.	Servisná služba
Zobrazia sa čísla chýb 10, 11, 12, 13	Aktivoval sa nadprúdový ochranný spínač príslušného vysokotlakového čerpadla.	Odstráňte dôvod pret’aženia.	Servisná služba
Zobrazia sa čísla chýb 18, 19, 20, 21	Aktivoval sa tepelný snímač príslušného motora.	Odstráňte dôvod pret’aženia.	Servisná služba
Zobrazilo sa číslo chyby 26	Aktivoval sa nadprúdový ochranný spínač predtlakového čerpadla.	Odstráňte dôvod pret’aženia.	Servisná služba
Zobrazilo sa číslo chyby 40	Aktivovala sa poisłka nedostatku vody v nádrži s plavákom.	Odstráňte nedostatok vody.	Obsluha
	Plavákový ventil je zaseknutý.	Skontrolujte pohyblivosť plavákového ventilu.	Obsluha
Zobrazilo sa číslo chyby 41	Aktivoval sa snímač teploty v nádrži s plavá-kom.	Znížte teplotu prívodu vody.	Obsluha
Zobrazilo sa číslo chyby 42	Vysokotlakový systém potrubí netesní (netes-nosť).	Netesnosť vyhlľadajte a utesnite.	Obsluha
	Štyri spotrebiče otvorené súčasne. Niektoré spotrebiče uzavrite.	Obsluha
	Snímač tlaku pre vysoký tlak je chybný.	Vymeňte snímač tlaku.	Servisná služba
Zobrazilo sa číslo chyby 43	Vysokotlakový systém potrubí netesní (netes-nosť).	Netesnosť vyhlľadajte a utesnite.	Obsluha
	Snímač tlaku pre vysoký tlak je chybný.	Vymeňte snímač tlaku.	Servisná služba
Zobrazilo sa číslo chyby 45	Príliš vysoký tlak (> 300 bar).	Použitá nesprávna hubica. Použite správnu hubicu.	Obsluha
	Snímač tlaku pre vysoký tlak je chybný.	Vymeňte snímač tlaku alebo kábel.	Servisná služba
Porucha Možné pričiny Odstránenie kým
Zobrazuje sa číslo chyby 47 (pri aktivo-vanom prúdovom spínači je skutočný systémový tlak výrazne nižší ako poža-dovaný tlak)	Prepůšťací ventil nesprávne nastavený.	Nastavte správne prepůšťací ventil.	Servisná služba
	Požadovaný tlak v menu na displeji nespráv-ne zadaný.	Zadajte správny požadovaný tlak. Servisná služba
	Snímač tlaku pre vysoký tlak je chybný. Vymeňte snímač tlaku alebo kábel. Servisná služba
Zobrazilo sa číslo chyby 48 HDC typ v menu na displeji nesprávne nastavený.		Nastavte typ HDC na Standard. Servisná služba
Zobrazilo sa číslo chyby 50	Snímač tlaku pre vysoký tlak nedáva žiadny signál.	Skontrolujte snímač tlaku a kábel, prípadne ho vymeňte. Skontrolujte dosku A5.	Servisná služba
Zobrazilo sa číslo chyby 51 Prúdový spín	ač vydáva nepretržitý signál, hoci nebeží čerpadlo.	Skontrolujte prúdový spínač, prípadne ho vymeňte. Servisná služba
Zobrazilo sa číslo chyby 52 Snímač teploty v nádobe s plavákom nedáva žiadny signál.		Skontrolujte snímač teploty a kábel, prípadne ho vymeňte. Skontrolujte dosku A5.	Servisná služba

Príslušenstvo

Čistiaci prostriedok

Čistiaci prostriedok ul'ahčuje čistenie. V tabuľke je zobrazený výber čistiacich prostriedkov. Pred spracovaním čistiacich prostriedkov sa musia bezpodmienečne dodržat' pokyny uvedené na obale.

Rozsah použitia	Cieľová skupina	Čistiaci prostriedok	Označenie Kärcher	Dávkovanie pri vysokom tlaku
Penenie Potravinársky priemysel/mäsiaren-ské prevádzky		Dezinfekčný čistič	RM 732	1-3%
		Dezinfekčné prostriedky	RM 735	0,75-7%
		Penový dezinfekčný čistiaci prostriedok, alkalický	RM 734	2-5%
		Nápojové/vinárske prevádzky	Penový čistiaci prostriedok, alkalický	RM 58 ASF
			Penový čistiaci prostriedok, kyslý	RM 59 ASF
			Penový dezinfekčný čistiaci prostriedok, alkalický	RM 734
		Obecné	Penový čistiaci prostriedok vonkajší, neutrálny	RM 57
			Dezinfekčný čistiaci prostriedok vnútorný	RM 732
		Poľnohospodárstvo	Dezinfekčný čistič	RM 732
			Dezinfekčné prostriedky	RM 735
Vysokotlakové čistenie	Nápojové/vinárske prevádzky	Univerzálny čistiaci prostriedok	RM 55	0,5-8%
		Penový dezinfekčný čistiaci prostriedok, alkalický	RM 734	2-5%
	Obecné	Aktívny čistiaci prostriedok, alkalický	RM 81	1-5%
	Poľnohospodárstvo	Aktívny čistiaci prostriedok, alkalický	RM 31	1-5%
		Aktívny čistiaci prostriedok, alkalický	RM 81	1-5%
	Výbava lodí	Aktívny čistiaci prostriedok, alkalický	RM 81	1-5%
	Autodielňa	Aktívny čistiaci prostriedok, Ikalický (motor/diely)	RM 31	1-5%
		Aktívny čistiaci prostriedok, alkalický (vozidlo umývanie karosérie/podvozku)	RM 81	1-5%
Čistenie podlahy	Potravinársky priemysel/mäsiaren-ské prevádzky	Intenzívny základný čistiaci prostriedok	RM 750	1-5%
		Základný čistič podláh	RM 69	0,5-1%
	Nápojové/vinárske prevádzky, obecné	Intenzívny základný čistiaci prostriedok	RM 750	1-5%
		Základný čistič podláh	RM 69	0,5-1%
	Autodielňa	Intenzívny základný čistiaci prostriedok	RM 750	1-5%
		Základný čistič podláh	RM 69	0,5-1%
	Výbava lodí	Intenzívny základný čistiaci prostriedok	RM 750	1-5%
		Základný čistič podláh	RM 69	0,5-1%
Umývacia kefa	Obecné	Aktívny čistiaci prostriedok vonkajší, alkalický	RM 81	1-5%
		Univerzálny čistiaci prostriedok RM 55	0,5-8%
	Autodielňa	Aktívny čistiaci prostriedok, alkalický (vozidlo umývanie karosérie/podvozku)	RM 81	1-5%
	Výbava lodí	Aktívny čistiaci prostriedok vonkajší, alkalický	RM 81	1-5%

Inštalácia zariadenia

Aby sa zabránilo prehriatiu pristroja, musí sa miesto in- štalácie dostatočne vetrať.

– Zariadenie sa nesmie pevne pripojiť ku vodovodnej sieti alebo vysokotlakovému potrubiu. Bezpodmie- nečne nutné je namontovať spojovacie hadice.

– Medzi vodovodnú sieť a spojovaciu hadicu je nutné vložit' uzatvárací kohút.

Pri montáži je nutné dodržiavať údaje karty VDMA 24416 "Vysokotlakové čistiace zariadenie, pevne inštalované vysokotlakové čistiace systémy, pojmy, požiadavky, inštalácia, kontrola" (dá sa získat' u vydavateľstva Beuth Verlag, Köln, www.beuth.de).

– Pokles tlaku v potrubí musí byt' pod 1,5 MPa.
– Hotové potrubie sa musí skontrolovať s 32 MPa.
– Izolácia potrubia musí byt' odolná do teploty 100 °C.

Napájanie vodou

POZOR

Nebezpečie poškodenia pre zariadenie pri napájaní ne- vhodnou vodou.

Upozornenie: Znečistenie prívodnej vody môže poškodit zariadenie. Spoločnosť Kärcher odporůča použit vodný filter s veľkosťou otvorov < 80 µm. Požiadavka na kvalitu vody.

Hodnota pH 6,5...9,5
elektrická vodivost' < 2000 μS/cm
usadeniny < 0,5 mg/l *
filtrovateľné látky (veľkost' zrna pod 0,025 mm)	< 20 mg/l
Uhľovodíky < 20 mg/l
Chlorid < 300 mg/l
Vápnik < 85 mg/l **
Celková tvrdost' < 15 °dH **
Železo < 0,5 mg/l
Mangán < 0,05 mg/l
Med' < 0,02 mg/l
bez nevhodného zápachu

* Skúšobný objem 1 liter / doba usadenia 30 minút ** V prípade vyšších hodnôt sú potrebné opatrenia na odvápnenie.

→ Prívod vody na vodovod uskutočnite pomocou vhodnej hadice.
– Výkon prípojky vody musí byť najmenej 4000 l/h pri HDC 40/XX, 6000 l/h pri HDC 60/XX, 8000 l/h pri HDC 80/XX pri najmenej 0,15 MPa.
– Zariadenia bez predtlakového čerpadla: Teplota vody musí ležat pod 60 °C.
– Zariadenia s predtlakovým čerpadlom: Teplota vody musí ležat pod 85 °C.

Upozornenie: Zapínanie spôsobuje krátkodobé poklesy napätia. Pri nepriaznivých podmienkach v sieti môže dôjst k poškodeniu iných prístrojov.

POZOR

Maximálna pripustná sieťová impedancia v elektrickom bode pripojenia (pozri technické údaje) sa nesmie prekročit'. Pri nejasnostíach s ohľadom na sieťovú impendanciu prichádzajúcu do vášho spojovacieho bodu kontaktujte vášho dodávatel’a elektrickej energie.

– Hodnoty pripojenia nájdete v technických údajoch a na výrobnom štítku.
– Elektrické pripojenie musí vykonat' elektroinštalatér a musí zodpovedat' IEC 60364-1.
– Diely, káble a prístroje v pracovnom priestore vedúce elektrický prúd musia byt' v dobrom stave chránené proti postriekaniu vodou.

ΔNEBEZPEČENSTVO

Na predchádzanie úrazom spôsobeným elektrickým prúdom odporúčame používat sietové zásuvky s predradeným ochranným ističom proti zvodovým prúdom (menovitý spínací prúd max. 30 mA).

EÚ Vyhlásenie o zhode

Týmto vyhlasujeme, že dalej označený stroj zodpovedá na základe jeho koncepcie a konštrukcie a takisto vyhotovenia, ktoré sme dodali, príslušným základným požiadavkám na bezpečnost' a ochranu zdravia uvedeným v smerniciach EU. Pri zmene stroja, ktorá nebola nami odšuhlasená, stráca toto prehlásenie svoju platnost'.

Príslušné Smernice EÚ:

Podpísaní jednajú z poverenia a s plnou mocou predstavenstva.

H. Jenner

Osoba zodpovedná za dokumentáciu:

S. Reiser

Alfred Kärcher SE & Co. KG

V každej krajine platia záručné podmienky vydané našou príslušnou distribučnou spoločnosťou. Eventuálne poruchy vzniknuté na prístroji odstránime počas záručnej doby bezplatne v prípade, ak je príčinou poruchy chyba materiálu alebo výrobcu.

Servisná služba
Typ zariadenia: Výr. č.: Uvedenie do prevádzky dňa:
Skůška vykonaná dňa:Nález:Podpis
Skůška vykonaná dňa:Nález:Podpis
Skůška vykonaná dňa:Nález:Podpis
Skůška vykonaná dňa:Nález:Podpis

Prije prve uporabe Vašeg uređaja proči- tajte ove originalne radne upute, postu- pajte prema njima i sačuvajte ih za kasni-
