NAUDOJIMO INSTRUKCIJA HDC Standard Kärcher

Ūdens padeve pH vērtība 6,5...9,5elektrovadītspēja < 2000 µS/cmizvadāmās vielas < 0,5 mg/l *filtrējamās vielas (daļiņu lielums mazāks par 0,025 mm)< 20 mg/logļūdeņraži < 20 mg/lhlorīdi < 300 mg/lkalcijs < 85 mg/l **kopējā ūdens cietība < 15 °dH **dzelzs < 0,5 mg/lmangāns < 0,05 mg/lvarš < 0,02 mg/lbez nepatīkamas smakas Elektropadeve ES Atbilstības deklarācija Produkts: Augstspiediena tīrīšanas aparātsPadomi: 2.509-xxxAttiecīgās ES direktīvas:2006/42/EK (+2009/127/EK)2009/125/EK2011/65/ES2014/30/ESPiemērotās harmonizētās normas:EN IEC 63000: 2018EN 55014–1: 2017 + A11: 2020EN 55014–2: 2015EN 60335–1EN 60335–2–79EN 61000–3–2: 2014EN 61000–3–11: 2000EN 61000–3–12: 2011EN 61000–6–2: 2005EN 61000–6–4: 2007EN 62233: 2008piemērotie noteikumi(EU) 2019/1781 Garantija Chairman of the Board of ManagementDirector Regulatory Affairs & Certification 301LV- 12 Klientu apkalpošanas dienests Iekārtas tips: Ražotāja Nr.: Ekspluatācija uzsākta: Pārbaude veikta: Pārbaudes rezultāts: Paraksts Pārbaude veikta: Pārbaudes rezultāts: Paraksts Pārbaude veikta: Pārbaudes rezultāts: Paraksts Pārbaude veikta: Pārbaudes rezultāts: Paraksts 302 LV- 1 Prieš pirmą kartą pradedant naudotis prietaisu, būtina atidžiai perskaityti origi- nalią instrukciją, ja vadovautis ir saugoti, kad ja galima būtų naudotis vėliau arba perduoti naujam savininkui. – Prieš pirmąjį naudojimą, būtinai perskaitykite sau- gos reikalavimus Nr. 5.956-309.0! – Pastebėję transportavimo metu apgadintas deta- les, informuokite tiekėją. Nurodymai apie sudedamąsias medžiagas (REACH) Aktualią informaciją apie sudedamąsias dalis rasite adresu: www.kaercher.com/REACH PAVOJUS Nuoroda dėl tiesioginio pavojaus, galinčio sukelti sun- kius kūno sužalojimus ar mirtį. 몇 ĮSPĖJIMAS Nuoroda dėl galimo pavojaus, galinčio sukelti sunkius kūno sužalojimus ar mirtį. 몇 ATSARGIAI Nurodo galimą pavojų, galintį sukelti lengvus sužaloji- mus. DĖMESIO Nuoroda dėl galimo pavojaus, galinčio sukelti materiali- nius nuostolius. – Laikykitės nacionalinių teisės normų dėl skysčių purkštuvų. – Laikykitės nacionalinių teisės normų dėl nelaimin- gų atsitikimų prevencijos. Skysčių purkštuvai priva- lo būti reguliariai tikrinami, o patikrų rezultatai - pa- teikiami raštiškai. – Laikykitės naudojamų valymo priemonių saugos reikalavimų (dažniausiai pateikiami ant etiketės). Darbo vieta yra ekrane. Kitos darbo vietos, atsižvelgiant į įrenginio konstrukciją, yra prie papildomų prietaisų (purškimo įrenginių), prijungtų prie kolonėlių. – Kad apsisaugotumėte nuo atgalinės vandens sro- vės arba atšokusio purvo, dėvėkite tinkamus ap- sauginius rūbus bei užsidėkite apsauginius akinius. – Šis prietaisas aukštu slėgiu tiekia vandenį aukšto slėgio valymo įrenginiams. Prietaisas stacionariai įrengiamas sausoje patalpoje. Šioje patalpoje turi būti įrengtos vandentiekio ir elektros energijos tei- kimo jungtys, atitinkančios techninių duomenų rei- kalavimus. Prietaiso naudojimo vietos temperatūra negali viršyti 40 °C. Vanduo aukštu slėgiu skirsto- mas stacionariu vamzdynu. – Kaip aukšto slėgio terpė gali būti naudojamas tik švarus vanduo. Užterštas prietaisas greičiau susi- dėvi arba dėl to gali atsirasti nuosėdų. – Jei kietumas didesnis nei 15 °dH, gali reikėti imtis minkštinimo priemonių. – Jei norite naudoti perdirbtą vandenį, prieš tai pasi- tarkite su Kärcher. PAVOJUS Sužalojim ų pavojus! Naudodami degalinėse ir kitose pavojingose vietose, laikykitės reikiamų saugos reikala- vimų. Turinys Aplinkos apsauga LT 1 Rizikos lygiai LT 1 Simboliai ant prietaiso LT 1 Saugos reikalavimai LT 1 Naudojimas pagal paskirtį LT 1 Veikimas LT 2 Saugos įranga LT 3 Prietaiso dalys LT 4 Naudojimo pradžia LT 5 Valdymas LT 5 Laikinas prietaiso nenaudojimas LT 5 Techniniai duomenys LT 6 Transportavimas LT 8 Laikymas LT 8 Priežiūra ir aptarnavimas LT 8 Pagalba gedimų atveju LT 9 Dalys LT 10 Prietaiso įrengimas LT 11 ES atitikties deklaracija LT 11 Garantija LT 11 Klientų aptarnavimo tarnyba LT 12 Aplinkos apsauga Pakuotės medžiagos gali būti perdirba- mos. Neišmeskite pakuočių kartu su buiti- nėmis atliekomis, bet atiduokite jas per- dirbti. Naudotų prietaisų sudėtyje yra vertingų, antriniam žaliavų perdirbimui tinkamų me- džiagų, todėl jie turėtų būti atiduoti perdir- bimo įmonėms. Akumuliatoriai, alyvos ir panašios medžiagos neturėtų patekti į aplinką. Todėl naudotus prietaisus šalinki- te pagal atitinkamą antrinių žaliavų surin- kimo sistemą. Neišleiskite variklio alyvos, mazuto, dyzelino ir benzino į aplinką. Saugokite gruntą ir naudotos alyvos atliekas sutvarkykite laikydamiesi aplinkos apsaugos reikalavi- mų. Kärcher valymo priemonės yra lengvai skaidomos (ASF). Tai reiškia, kad nėra sutrikdomas alyvos atsky- riklio veikimas. Rekomenduojamų valymo priemonių sąrašas pateiktas skyriuje „Priedai“. Rizikos lygiai Simboliai ant prietaiso Pavojus nudegti! Atsargiai, įkaitu- sios dalys Saugos reikalavimai Darbo vietos Asmeninės saugos priemonės Valydami garsą stiprinančias da- lis, naudokite klausos organų sau- gos priemones. Naudojimas pagal paskirtį Neišleiskite mineralinės alyvos turinčių nuotekų į dirvo- žemį, vandens telkinius ar kanalizaciją. Todėl variklius ir dugnus plaukite tik pritaikytose vietose, kuriose įreng- tos alyvos atskyrikliai. 303LT- 2 1 Nešvarumų filtras (darbo vietoje) 2 Temperatūros jutiklis 3 Vandens trūkumo saugiklis 4 Plūdės talpykla 5 Pirminis siurblys (pasirenkamas priedas) 6 Alkūninio veleno siurblys 7 Apsauginis vožtuvas 8 Elektros variklis 9 Atbulinis vožtuvas 10 Aukšto slėgio žarna 11 Aukšto slėgio daviklis 12 Redukcinis vožtuvas 13 Pneumatinis jungiklis 14 Plūdės vožtuvas 15 Blokuojamasis vožtuvas (darbo vietoje) 16 Blokuojamasis vožtuvas (darbo vietoje) A Vamzdžiai / aukšto slėgio išėjimo anga B Vandens įvadas C Vandens nupiltuvas Veikimas Tekėjimo schema 304 LT- 3 Vanduo iš plūdės talpyklos tiekiamas į siurblio siurbimo pusę. Plūdės vožtuvas talpykloje padeda išlaikyti joje pastovų vandens lygį. Sugedus plūdės vožtuvui, van- duo išteka per nupiltuvą. Sutrikus vandens tiekimui, vandens trūkumo saugiklis perduoda valdymo sistemai sutrikimo signalą. Elektros variklis varo alkūninio veleno siurblį. Siurblys aukštu slėgiu pumpuoja vandenį į slėgio pusę. Aukšto slėgio veikiamas vanduo per redukcinį vožtuvą ir slėgio jutiklį patenka į aukšto slėgio išvadą. Po to jis patenka į naudotojo aukšto slėgio sistemą. Vanduo, kuris nėra naudojamas, redukciniu vožtuvu grąžinamas į plūdės rezervuarą. Jeigu visos elektros energiją vartojančios dalys išjungtos, redukcinis vožtu- vas perjungiamas recirkuliacijai į plūdės rezervuarą. Jeigu nepaisant įrengto redukcinio vožtuvo slėgis išėji- mo angoje viršija didžiausią leistiną darbo slėgį, atsida- ro apsauginiai vožtuvai. – Atblokavimo mygtuku įjungiamas prietaiso pareng- ties režimas. Jei atidarius rankinį purškimo pistole- tą slėgis tampa mažesnis už nustatytą įjungimo ri- bą, įjungiami aukšto slėgio siurbliai. – Jeigu veikiant aukšto slėgio siurbliams ir uždarius visus rankinio purškimo pistoletus įsijungia redukci- nio vožtuvo srovės jungiklis, siurbliai vėl išsijungia po delsos, kurią galima nustatyti. – Jei prietaisas parengties režime, o aukšto slėgio si- urbliai išjungti, paleidžiamas laikmatis ir po 6 valan- dų atstatomas prietaiso parengties režimas. Saugos įranga apsaugo naudotoją, todėl jos negalima keisti arba nenaudoti. Vandens trūkumo saugiklis užtikrina, kad aukšto slėgio siurblai neįsijungs, jeigu trūksta vandens. Vandens temperatūrai per daug pakilus, temperatūros jutiklis išjungia prietaisą. Pneumatinės pavaros apsauginis ritės kontaktas auto- matiškai išjungia variklį esant teminei perkrovai. – Apsauginis vožtuvas atsidaro sugedus redukci- niam vožtuvui. – Apsauginis vožtuvas nustatytas ir užplombuotas gamykloje. Juos nustato tik klientų aptarnavimo tarnyba. – Jei visi rankiniai purškimo pistoletai uždaryti, atsi- daro redukcinis vožtuvas ir visas vandens kiekis suteka atgal į plūdės rezervuarą. Aukšto slėgio si- urbilai pneumatiniu jungikliu išjungiami po nustaty- to delsos laiko. – Nesurinktas vandens kiekis redukciniu vožtuvu su- teka į plūdės rezervuarą. Jeigu rankinis purškimo pistoletas vėl atidaromas, įsi- jungiant aukšto slėgio davikliui aukšto slėgio siurbliai vėl pradeda veikti. Vandens įvadas Siurbliai Aukšto slėgio pusė Slėgio reguliavimas Valdymas Saugos įranga Plūdės talpyklos vandens trūkumo saugiklis Temperatūros jutiklis Apsauginis ritės kontaktas Apsauginis vožtuvas Redukcinis vožtuvas su pneumatiniu jungikliu Aukšto slėgio daviklis 305LT- 4 1 Plūdės talpykla 2 Plūdės vožtuvas 3 Vandens prijungimo antgalis 4 Elektros variklis 5 Apsauginis vožtuvas 6 Slėgio akumuliatorius 7 Alyvos išleidimo varžtas 8 Tepalo lygio rodiklis 9 Tepalo bakas 10 Aukšto slėgio siurblys 11 Pirminis siurblys (pasirenkamas priedas) 12 Dešinioji skardos uždanga 13 Priekinė skardos uždanga 14 Kairioji skardos uždanga 15 Ekranas 16 Aukšto slėgio žarna 17 Temperatūros jutiklis 18 Vandens trūkumo saugiklis 19 Redukcinis vožtuvas 20 Aukšto slėgio daviklis 21 Pneumatinis jungiklis 22 Pagrindinis jungiklis 23 Jungimo spinta 24 Aukšto slėgio jungtis Prietaiso dalys 306 LT- 5 PAVOJUS Sužalojimų pavojus! Prietaisas, aukšto slėgio žarna ir jungtys turi būti nepriekaištingos būklės. Jei jų būklė nėra nepriekaištinga, prietaisą naudoti draudžiama. Vartotojas prietaisą turi naudoti pagal nurodymus. Jis turi paisyti aplinkos sąlygų, o dirbdamas – netoliese esančių žmonių laikytis Niekada nepalikite veikiančio prietaiso be priežiūros. PAVOJUS– Galite nusiplikyti karštu vandeniu! Nenukreipkite vandens srovės į žmones ar gyvūnus. – Pavojus nudegti prisilietus prie įkaitusių įrenginio dalių! Nelieskite karšto vandens ruošimo sistemos vamzdžių ir žarnų. Purškimo vamzdį laikykite tik už rankenų. – Valymo priemonės gali sužeisti ir išėsdinti! Laikyki- tės ant valymo priemonių pakuočių pateiktų reika- lavimų. Valomąsias priemones laikykite asmenims, kurie negali naudoti šių priemonių, neprieinamoje vietoje. PAVOJUS Pavojus gyvybei dėl srovės smūgio! Nenukreipkite van- dens srovės į šiuos įrenginius: – elektros prietaisus ir įrangą; – į patį įrenginį; – bet kokias dalis darbo srityje, kuriomis teka elek-tros srovė.Iš purškimo vamzdžio išsiveržianti vandens srovė suke-lia atatranką. Purškimo vamzdžio sukeliama jėga nu-kreipta į viršų. PAVOJUS – Sužalojimų pavojus! Purškimo vamzdžio atatranka gali išmušti Jus iš pusiausvyros. Galite pargriūti, o purškimo vamzdis gali imti nevaldomai judėti ir su- žeisti žmones. Parinkite stabilią vietą ir tvirtai laiky- kite purškimo pistoletą. Jokiu būdu neužblokuokite rankinio purškimo pistoleto sverto. – Jokiu būdu negalima nukreipti srovės į kitus asme- nis arba save, norint nuvalyti rūbus arba avalynę. – Išlekiančios dalys gali sužeisti. Išlekiantys daiktai ir atplaišos gali sužeisti žmones ir gyvūnus. Jokiu būdu nenukreipkite vandens srovės į trapius ir neį- tvirtintus daiktus. – Tai gali sukelti nelaimingą atsitikimą ! Padangas ir vožtuvus valykite iš ne mažesnio nei 30 cm atstu- mo. PAVOJUS Saugokitės sveikatai pavojingų medžiagų! Nepurkškite ant šių daiktų, nes gali pakilti sveikatai pavojingos me- džiagos: – asbesto sudėtyje turinčių medžiagų, – daiktų, kuriose gali būti sveikatai pavojingų me- džiagų. PAVOJUS – Purškiamas vanduo gali būti karštas su sužaloti! Įrenginiui optimaliai pritaikytos tik originalios Kär-cher aukšto slėgio žarnos. Naudojant kitokias žar-nas, nesuteikiama garantija. – Valymo priemonės pavojingos sveiktai! Dėl galimų valymo priemonių priemaišų iš prietaiso išleidžia- mas vanduo nėra geriamojo vandens kokybės. – Dirbant prie triukšmą stiprinančių dalių, kyla pavo- jus pažeisti klausą! Tokiu atveju naudokite klausos organų apsaugos priemones.몇 ĮSPĖJIMAS Ilgą laiką laikant prietaisą rankose, dėl vibracijos gali at- sirasti kraujosruvos.Tačiau negalima nustatyti tam tikros naudojimo tru-kmės, kadangi tai priklauso nuo daugybės veiksnių:– Asmens kraujotakos sutrikimų (dažnai šąlančių pirštų, pirštų formikacijos).– Žemos aplinkos temperatūros. Rankoms apsaugo-ti dėvėkite šiltas apsaugines pirštines.– Tvirtai laikydami prietaisą, išvengsite kraujosrūvų.– Netrūkstamas naudojimas yra pavojingesnis nei naudojimas su pertraukomis.Reguliariai ilgą laiką naudojant prietaisą ir pasikartojant tokiems požymiams (pavyzdžiui, pirštų šalimui ir formi-kacijai), patariame kreiptis į gydytoją.Pastaba: tekstas rodomas anglų kalba.A Atblokavimo mygtukasB LCD ekranasC Pakeiskite dydį (-) arba kreipkite rodyklę į kairęD Pakeiskite dydį (+) arba kreipkite rodyklę į dešinęE Patvirtinimo mygtukas (OK)F Nutraukti (ESC)– Esant prietaiso parengties režimui, pakaitomis ro-domos aukšto slėgio siurblių veikimo valandos ir darbo slėgis.– Jeigu kyla trikčių, jos pakaitomis rodomos ekrane (žiūrėkite „Trikčių šalinimas“). PAVOJUSPurškiamas vanduo gali būti karštas su sužaloti! PAVOJUS Kiekvieną kartą prieš pradėdami naudoti patikrinkite, ar nepažeista aukšto slėgio žarna. Pažeistą aukšto slėgio žarną nedelsdami pakeiskite. Kiekvieną kartą prieš naudodami prietaisą, pati-krinkite, ar nepažeisti vamzdžiai, aukšto slėgio žar-na, armatūros ir purškimo vamzdis. Patikrinkite, ar tvirtai laikosi ir yra sandari žarnos jungtis. Pasukite pagrindinį jungiklį į padėtį „0“. Užsukite čiaupą. Paleiskite rankinį purškimo pistoletą ir palaukite, kol prietaiso nebeveiks slėgis. Atsukite čiaupą. Pasukite pagrindinį jungiklį į padėtį „1“. Paspauskite atblokavimo mygtuką. Išvalykite.Pastaba:Esant valymo pertraukai, kuri trunka ilgiau nei nustatytą delsos laiką (mažiausiai 30 sekundžių), prie-taisas sustoja. Tuo pat metu 6 valandoms įjungiamas parengties režimas. Parengties režime prietaisas įsijun-gia automatiškai, kai sumažėja slėgis atidarius rankinį purškimo pistoletą. Paspauskite atblokavimo mygtuką. Pasukite pagrindinį jungiklį į padėtį „0“. Užsukite čiaupą. Paleiskite rankinį purškimo pistoletą ir palaukite, kol prietaiso nebeveiks slėgis. Apsauginiu fiksatoriumi užtikrinkite, kad neatsiver-tų rankinis purškimo pistoletas.Ilgesnį laiką nenaudodami prietaiso arba, jei negalima prietaiso įrengti nuo šalčio apsaugotoje vietoje, imkitės šių priemonių (žr. skyriaus „Įprasta ir techninė priežiū-ra“, dalį „Apsauga nuo šalčio“): Išleiskite vandenį. Išskalaukite prietaisą antifrizu. Pagrindiniu jungikliu išjunkite prietaisą ir apsaugo-kite, kad jis vėl neįsijungtų. Naudojimo pradžia Valdymas Saugos reikalavimai

4x 16 4x 16 4x 16 4x 16 4x 16 4x 16 Matmenys ir masė Ilgis mm 1168 1168 1168 1168 1168 1168 Plotis mm 800 800 800 800 800 800 Aukštis mm 1469 1469 1881 1881 1881 1881 Tipinė eksploatacinė masė kg 318,7 310,6 439,4 459,4 453,2 473,2 Nustatytos vertės pagal EN 60335-2-79 Keliamas triukšmas Garso slėgio lygis L

dB(A)111111 Delno/rankos vibracijos poveikis Rankinis purkštuvas m/s

4x 16 4x 16 4x 35 4x 35 4x 35 4x 35 Matmenys ir masė Ilgis mm 1168 1168 1168 1168 1168 1168 Plotis mm 800 800 800 800 800 800 Aukštis mm 1469 1469 1881 1881 1881 1881 Tipinė eksploatacinė masė kg 327,5 426,7 465,5 552,5 540,8 560,8 Nustatytos vertės pagal EN 60335-2-79 Keliamas triukšmas Garso slėgio lygis L

dB(A)111111 Delno/rankos vibracijos poveikis Rankinis purkštuvas m/s

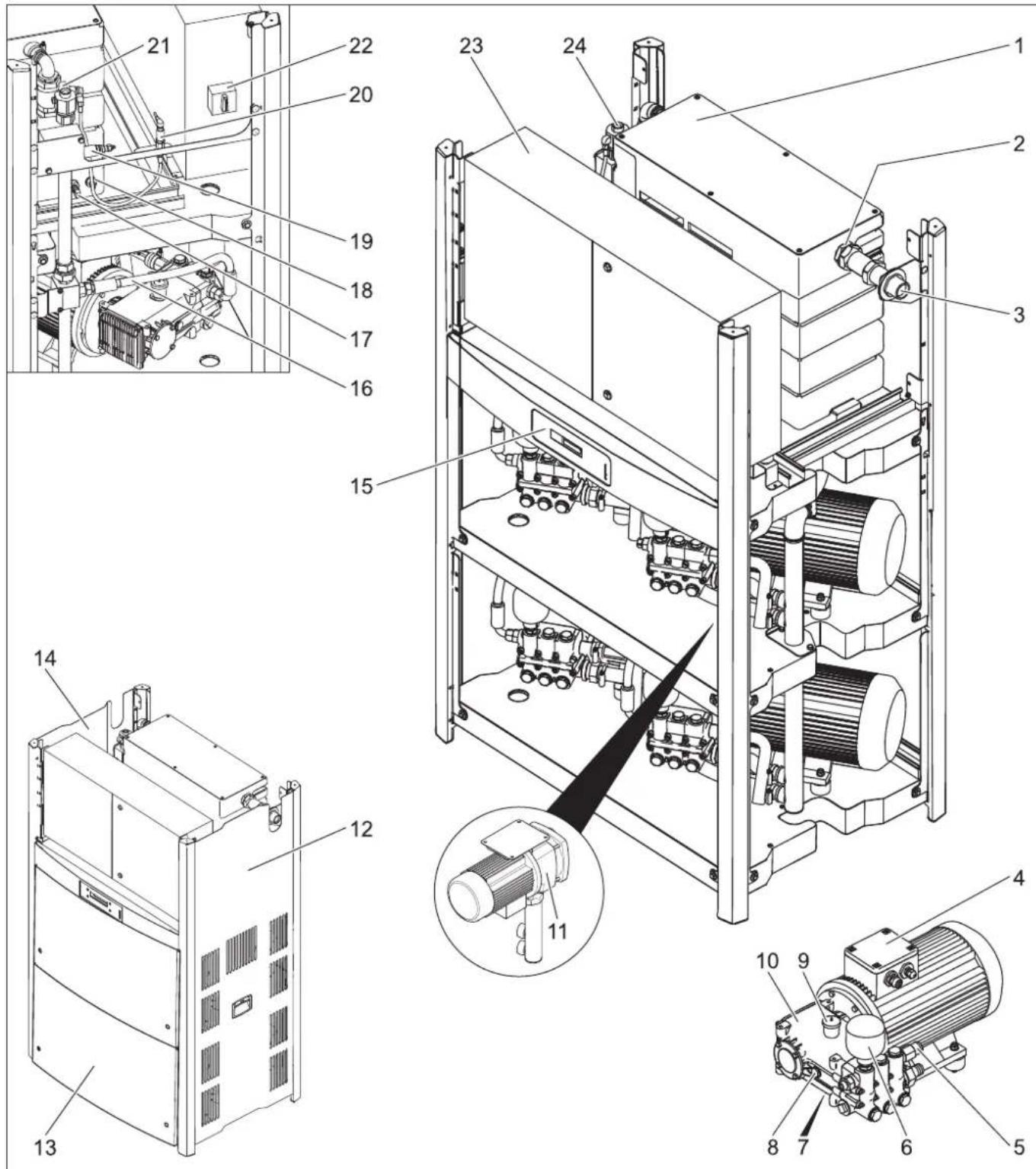

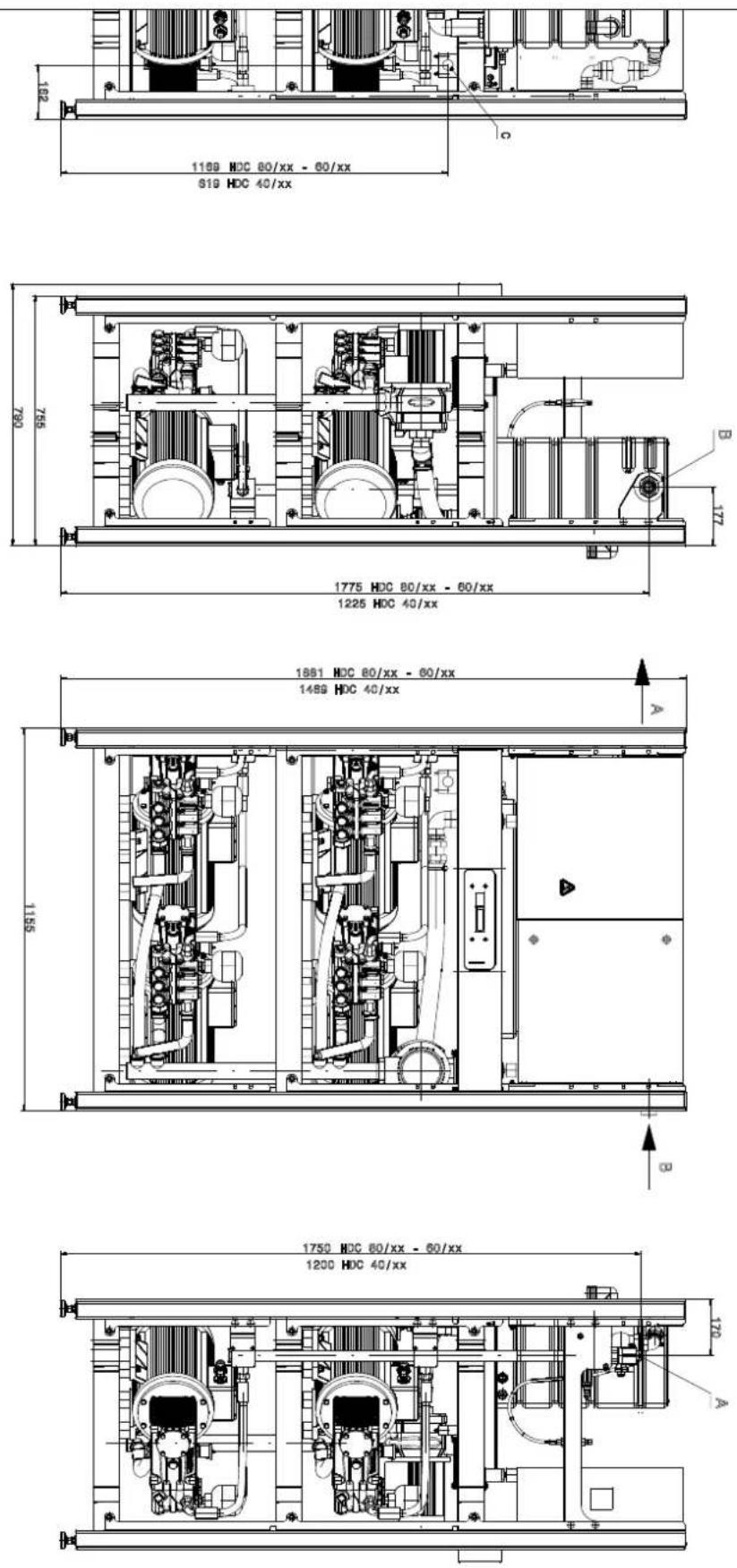

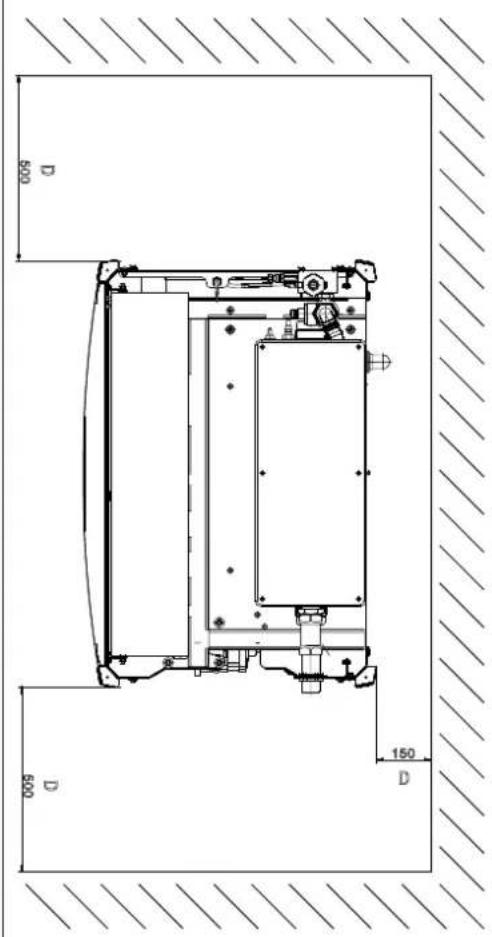

1,01,01,01,01,01,0 Išimtis taikomas pagal Reglamento (ES) 2019/1781 I priedo 2 skyrių (12): a) 308 LT- 7 Schema HDC 80/16 H be skardinio gaubto A Aukšto slėgio jungtis B Vandens prijungimo antgalis C Pagrindinės srovės laido jungtis D Mažiausias atstumas nuo sienos Matmenų lentelė 309LT- 8 Su atsakingu Kärcher pardavimo biuru galite sudaryti prietaiso techninės priežiūros sutartį. Prietaisą laikykite nuo šalčio apsaugotose patalpose. Jei prietaisas bus naudojamas šaltoje aplinkoje, pavyz- džiui, montuojant išorėje, ištuštinkite prietaisą ir išska- laukite jį antifrizu. Nusukite nuo prietaiso vandens tiekimo ir aukšto slėgio žarnas. Įjunkite prietaisą ne ilgiau nei 1 minutei, kol siurblys ir vamzdžiai bus tušti. Pastaba: Laikykitės antifrizo gamintojo pateikiamų nau- dojimo instrukcijų. Į plūdės talpyklą iki viršaus pripilkite įprasto antifri- zo. Po aukšto slėgio išvadu padėkite gaudyklę. Įjunkite prietaisą ir palaukite, kol vandens trūkumo saugiklis perduos signalą į plūdės indą ir prietaisas išsijungs. Taip užtikrinama ir apsauga nuo korozijos. Transportavimas 몇 ATSARGIAI Sužalojimų ir pažeidimų pavojus! Transportuojant prietaisą, reikia atsižvelgti į jo svorį. Transportuojant įrenginį transporto priemonėse, jį reikia užfiksuoti pagal galiojančius reglamentus, kad neslystų ir neapvirstų. Laikymas 몇 ATSARGIAI Sužalojimų ir pažeidimų pavojus! Pastatant laikyti prietaisą, reikia atsižvelgti į prietaiso svorį. Priežiūra ir aptarnavimas PAVOJUS Susižalojimo pavojus! Prieš visus techninės priežiūros ir remonto darbus, išjunkite prietaisą pagrindinių jungikliu. Aptarnavimo planas Terminas Užduotis Prietaiso dalių grupė Veiksmai Vykdytojas Kasdien Patikrinti rankinį purš- kimo pistoletą Rankinis purkštuvas Patikrinkite, ar sandariai užsiveria rankinis purškimo pistoletas. Patikrinkite, kaip veikia apsauga nuo atsitiktinio valdymo. Pa- keiskite sugedusį rankinį purškimo pistoletą. Naudotojas Patikrinti aukšto slėgio žarnas Išeinamieji vamzdžiai, žarnos nuo prie- taiso Patikrinti, ar nepažeistos žarnos. Nedelsiant pakeisti netinka- mas naudoti žarnas. Nelaimingo atsitikimo pavojus! Naudotojas Kas savaitę arba po 40 darbo valandų Įrenginio sandarumo tikrinimas Visas įrenginys Patikrinkite siurblio, redukcinio vožtuvo ir vamzdyno sandaru- mą. Jei po siurbliu yra ištekėjusios alyvos arba laša daugiau nei 3 vandens lašai per minutę, kreiptis į klientų aptarnavimo tarny- bą. Neužblokuokite ištekėjimo angų. Naudotojas/klien- tų aptarnavimo tarnyba Patikrinti alyvos lygį Siurblio alyvos lygio matuoklė Jei alyva blyškios spalvos, ji turi būti pakeista. Naudotojas Patikrinti alyvos lygį Siurblio alyvos lygio matuoklė Patikrinti alyvos kiekį siurblyje. Jei reikia, papildyti alyvos (užs.Nr. 6.288-016). Naudotojas Kas mėnesį arba po 200 darbo valandų Patikrinti siurblį Aukšto slėgio siurblys Patikrinti, ar siurblys sandarus. Jei laša daugiau nei 3 lašai per minutę, kreiptis į klientų aptarnavimo tarnybą. Naudotojas Patikrinkite vandens trūkumo saugiklį. Plūdinis jungiklis plūdės talpykloje Maždaug 5 sekundes palaikykite paspaudę žemyn vandens trū- kumo saugiklio plūdę ir patikrinkite pranešimą apie sutrikimą valdymo plokštėje. Jei reikia, pašalinkite nuosėdas. Naudotojas Plūdės vožtuvo tikrini- mas Plūdės talpykla Vandens lygis turi būti 40 mm žemiau nupiltuvo. Jei plūdės vož- tuvas užvertas, negali tekėti vanduo. Naudotojas Patikrinkite papildo- mo veikimo laiką. Valdymo Užverkite maitinamą dalį (z.B. rankinį purškimo pistoletą). Pra- ėjus delsos laikui, siurblys išsijungia. Naudotojas Automatinio jungiklio tikrinimas Slėgio jutiklis Siurblys stovi, nes neimamas vanduo. Atverkite rankinį purški- mo pistoletą. Jei aukšto slėgio sistemoje slėgis tampa žemes- nis už nustatytą įjungimo ribą, išjunkite siurblį. Naudotojas Žanų pavalkėlių už- veržimas Visi žarnų pavalkėliai Dinamometriniu raktu užveržkite žarnų pavalkėlius. Iki 28 mm nominaliojo skersmens užveržimo momentas = 2 Nm, p nuo 29 mm = 6 Nm. Naudotojas Kas pusę mėtų arba po 500 darbo valandų Alyvos keitimas Aukšto slėgio siurblys Išleiskite alyvą. Įpilkite 1 l naujos alyvos (užs.Nr. 6.288-016.0). Matuokle patikrinkite alyvos lygį . Naudotojas Kas pusę mėtų arba po 1000 darbo valandų Tikrinimas, ar prietai- se nėra kalkių nuosė-

Visa vandentiekio sistema Vožtuvų ir siurblių funkciniai sutrikimai gali atsirasti dėl užkalė- jimo. Jei reikia, pašalinkite kalkių nuosėdas. Pašalinti kalkes apmokytas nau- dotojas Gnybtų užveržimas Jungimo spinta Užveržkite visus pagrindinės srovės grandinės elementų gnyb- tus. Elektrikas Plūdės vožtuvo tikrini- mas Plūdės talpykla Vandens lygis turi būti 40 mm žemiau nupiltuvo. Jei plūdės vož- tuvas užvertas, negali tekėti vanduo. Klientų aptarnavi- mo tarnyba Kasmet Saugos patikra Visas įrenginys Saugos patikra vadovaujantis skysčių purkštuvų naudojimo tai- syklėmis. Ekspertai Sutartis dėl aptarnavimo darbų Apsauga nuo šalčio Vandens išleidimas Išskalaukite prietaisą antifrizu 310 LT- 9 PAVOJUS Sužalojimų pavojus! Prieš visus remonto darbus, išjun- kite prietaisą pagrindinių jungikliu. A Trikties numeris B Esamų trikčių skaičius – Trikties rūšis 1: Įrenginio avarinis veikimas su liku- siais aukšto slėgio siurbliais. – Trikties rūšis 2: Įrenginio parengties režimas ir aukšto slėgio siurbliai išjungiami. – Įvykus vienam iš šių sutrikimų, prietaisą galite to- liau naudoti pašalinę sutrikimą ir paspaudę atblo- kavimo mygtuką. Pastaba: Paskutinės 40 kilusių trikčių išsaugomos su atitinkama data ir laiku, jas galima peržiūrėti ekrane. A Trikties data B Trikties laikas C Trikties numeris D Trikties vieta sąraše E Išsaugotų trikčių skaičius Pagalba gedimų atveju Sutrikimo numeris Sutrikimo aprašymas Trikties rūšis 01 Nėra valdymo įtampos 2 02 Ekranas, nėra ryšio 2 10 Aukšto slėgio siurblio 1-as ap- sauginis variklio jungiklis

11 Aukšto slėgio siurblio 2-as ap- sauginis variklio jungiklis

12 Aukšto slėgio siurblio 3-ias ap- sauginis variklio jungiklis

13 Aukšto slėgio siurblio 4-as ap- sauginis variklio jungiklis

18 Aukšto slėgio siurblio 1-as ap- sauginis apvijos kontaktas

19 Aukšto slėgio siurblio 2-as ap- sauginis apvijos kontaktas

20 Aukšto slėgio siurblio 3-ias ap- sauginis apvijos kontaktas

21 Aukšto slėgio siurblio 4-as ap- sauginis apvijos kontaktas

30 Mygtukas „Įjungta“ nuolat užim- tas (Valdymo pradžia)

31 Mygtukas „Įjungta“ nuolat užim- tas (Ekranas)

32 Mygtukas „Išjungta“ nuolat užimtas (Valdymo pradžia)

40 Trūksta vandens 2 41 Per aukšta vandens temperatūra 2 42 1 nesandarumo išjungimas (30 minučių, nuolatinio veikimo re- žimas)

45 Per aukštas slėgis (> 300 bar) 2 47 Netinkamai sureguliuotas re- dukcinis vožtuvas

48 Netinkamai nustatytas HDC tipas 2 50 Aukšto slėgio daviklis nesiunčia signalo

52 Temperatūros jutiklis nesiunčia signalo

Gedimas Galimos priežastys Šalinimas Vykdytojas Prietaisas neveikia Prietaise nėra įtampos Patikrinti elektros tinklą Elektrikas Įsijungė valdymo apsauginis variklio jungiklis. Patikrinti apsauginį variklio jungiklį Klientų aptarnavimo tarny-

Per parengties laiką atvėrus rankinį purš- kimo pistoletą, siurblys neįsijungia Sugedęs aukšto slėgio daviklis arba laidas, jungiantis aukšto slėgio daviklį. Pakeiskite slėgio jutiklį arba kabelį. Klientų aptarnavimo tarny-

Nesusidaro reikiamas slėgis Išplautas purkštukas. Pakeiskite antgalį. Naudotojas Nesandarus siurbimo pusės vamzdynas. Patikrinkite veržlines jungtis ir žarnas. Naudotojas Nesandarus apsauginis vožtuvas. Patikrinkite nuostatas, jei reikia, įdėkite naują tarpiklį. Klientų aptarnavimo tarny-

Redukcinis vožtuvas nesandarus arba nusta- tytas per žemam slėgiui. Patikrinkite vožtuvo dalis, jei jos pažeistos, pakeiskite, o jei užsiteršę, išvalykite. Klientų aptarnavimo tarny-

Pažeistas siurblio vožtuvas, neužsiveria aukšto slėgio magnetinis vožtuvas. Pakeiskite pažeistas dalis. Klientų aptarnavimo tarny-

Bilda aukšto slėgio siurblys, stipriai svy- ruoja manometro rodmenys Siurblys siurbia orą. Patikrinkite siurbimo sistemą ir pašalinkite nesandarumą. Naudotojas Sugedusi vožtuvo plokštė arba spyruoklė. Pakeiskite pažeistas dalis. Klientų aptarnavimo tarny-

Užkalkėjęs arba sugedęs arba priminis siur- blys. Patikrinkite pirminį siurblį. Naudotojas Redukcinis vožtuvas nuolat atsiveria ir užsiveria, kai ėmimas lygus 0 Nesandarus aukšto slėgio vamzdynas arba rankinis purškimo pistoletas. Suraskite nesandarią vietą ir užtaisykite ją. Naudotojas Nesandarus atbulinis vožtuvas ir valdymo stū- moklio tarpiklis redukciniame vožtuve. Sutvarkykite redukcinį vožtuvą. Klientų aptarnavimo tarny-

Rodomas trikties numeris 01 Sugedusi valdymo plokštė, nežiba žali švie- sos diodai. Patikrinkite ir, jei reikia, pakeiskite valdymo plokštę. Klientų aptarnavimo tarny-

Rodomi trikčių numeriai 10, 11, 12 ir 13 Įsijungė atitinkamo aukšto slėgio siurblio ap- sauginis viršsrovės jungiklis. Pašalinkite perkrovos priežastį. Klientų aptarnavimo tarny-

Rodomi trikčių numeriai 18, 19, 20 ir 21 Įsijungė atitinkamo variklio temperatūros da- viklis. Pašalinkite perkrovos priežastį. Klientų aptarnavimo tarny-

Rodomas trikties numeris 26 Įsijungė pirminio slėgio siurblio apsauginis viršsrovės jungiklis. Pašalinkite perkrovos priežastį. Klientų aptarnavimo tarny-

Rodomas trikties numeris 40 Suveikė vandens trūkumo saugiklis plūdės talpykloje. Pašalinkite vandens trūkumą. Naudotojas Užsikerta plūdės vožtuvas. Patikrinkite plūdės vožtuvo paslankumą. Naudotojas Rodomas trikties numeris 41 Suveikė temperatūros jutiklis plūdės talpyklo- je. Sumažinkite tiekiamo vandens temperatūrą. Naudotojas Rodomas trikties numeris 42 Nesandarus aukšto slėgio vamzdynas. Suraskite nesandarią vietą ir užtaisykite ją. Naudotojas Vienu metu atverta per daug maitinamų dalių. Užverkite kelias maitinamas dalis. Naudotojas Aukšto slėgio daviklis sugedęs. Pakeiskite slėgio daviklį. Klientų aptarnavimo tarny-

Rodomas trikties numeris 43 Nesandarus aukšto slėgio vamzdynas. Suraskite nesandarią vietą ir užtaisykite ją. Naudotojas Aukšto slėgio daviklis sugedęs. Pakeiskite slėgio daviklį. Klientų aptarnavimo tarny-

311LT- 10 Rodomas trikties numeris 45 Per aukštas slėgis (> 300 bar). Sumontuotas netinkamas antgalis. Sumontuokite tinkamą antgalį. Naudotojas Aukšto slėgio daviklis sugedęs. Pakeiskite slėgio jutiklį arba kabelį. Klientų aptarnavimo tarny-

Rodomas sutrikimo numeris 47 (suvei- kus srauto jungikliui esamas sistemos slėgis yra daug žemesnis už norminį) Netinkamai sureguliuotas redukcinis vožtu- vas. Tinkamai sureguliuokite redukcinį vožtuvą. Klientų aptarnavimo tarny-

Ekrano meniu netinkamai nustatytas norminis slėgis. Tinkamai nustatykite norminį slėgį. Klientų aptarnavimo tarny-

Aukšto slėgio daviklis sugedęs. Pakeiskite slėgio jutiklį arba kabelį. Klientų aptarnavimo tarny-

Rodomas trikties numeris 48 Ekrano meniu netinkamai nustatytas HDC ti- pas. Nustatykite HDC tipą „Standard“. Klientų aptarnavimo tarny-

Rodomas trikties numeris 50 Aukšto slėgio daviklis nesiunčia signalo. Patikrinkite ir, jei reikia, pakeiskite slėgio jutiklį ir kabelį. Patikrinkite plokštę A5. Klientų aptarnavimo tarny-

Rodomas trikties numeris 51 Srauto jungiklis siunčia nuolatinį signalą, nors neveikia siurblys. Patikrinkite ir, jei reikia, pakeiskite srauto jungiklį. Klientų aptarnavimo tarny-

Rodomas trikties numeris 52 Temperatūros jutiklis plūdės talpykloje ne- siunčia signalo. Patikrinkite ir, jei reikia, pakeiskite temperatūros jutiklį ir ka- belį. Patikrinkite plokštę A5. Klientų aptarnavimo tarny-

Gedimas Galimos priežastys Šalinimas Vykdytojas Dalys Valymo priemonės Valymo priemonės palengvina darbą. Lentelėje pateiktos galimos valymo priemonės. Prieš naudodami valymo priemones, būtinai atsižvelkite į pastabas ant jų etikečių. Naudojimo sritis Tikslinė grupė Valymo priemonės Kärcher pavadinimas Dozavimas veikiant aukštam slėgiui Putojimas Maisto pramonė / galvijų pjaustymo įmonės Dezinfekuojamasis valiklis RM 732 1-3% Dezinfekuojamosios priemonės RM 735 0,75-7% Šarminės dezinfekuojamosios valomosios putos RM 734 2-5% Gėrimų įmonės / vyninės Valomosios šarminės putos RM 58 ASF 1-2% Rūgštinės valomosios putos RM 59 ASF 1-2% Šarminės dezinfekuojamosios valomosios putos RM 734 2-5% Savivaldybė Neutralios išorės valomosios putos RM 57 1-2% Dezinfekuojamasis vidaus valiklis RM 732 1-3% Žemės ūkis Dezinfekuojamasis valiklis RM 732 1-3% Dezinfekuojamosios priemonės RM 735 0,75-7% Valymas aukštu slėgiu Gėrimų įmonės / vyninės Universalus valiklis RM 55 0,5-8% Šarminės dezinfekuojamosios valomosios putos RM 734 2-5% Savivaldybė Aktyvus šarminis valiklis RM 81 1-5% Žemės ūkis Aktyvus šarminis valiklis RM 31 1-5% Aktyvus šarminis valiklis RM 81 1-5% Laivų įranga Aktyvus šarminis valiklis RM 81 1-5% Transporto priemonių / lengvųjų au- tomobilių dirbtuvės Aktyvus šarminis valiklis (variklio / dalių) RM 31 1-5% Aktyvus šarminis valiklis (transporto priemonių viršaus / apačios plovimui) RM 81 1-5% Grindų valymas Maisto pramonė / galvijų pjaustymo įmonės Intensyvus valiklis baziniam valymui RM 750 1-5% Grindų valiklis RM 69 0,5-1% Gėrimų įmonės / vyninės, savivaldy-

Intensyvus valiklis baziniam valymui RM 750 1-5% Grindų valiklis RM 69 0,5-1% Transporto priemonių / lengvųjų au- tomobilių dirbtuvės Intensyvus valiklis baziniam valymui RM 750 1-5% Grindų valiklis RM 69 0,5-1% Laivų įranga Intensyvus valiklis baziniam valymui RM 750 1-5% Grindų valiklis RM 69 0,5-1% Plovimo šepetys Savivaldybė Aktyvus šarminis išorės valiklis RM 81 1-5% Universalus valiklis RM 55 0,5-8% Transporto priemonių / lengvųjų au- tomobilių dirbtuvės Aktyvus šarminis valiklis (transporto priemonių viršaus / apačios plovimui) RM 81 1-5% Laivų įranga Aktyvus šarminis išorės valiklis RM 81 1-5% 312 LT- 11 DĖMESIO Norėdami, kad prietaisas neperkaistų, tinkamai vėdinki- te vietą, kuroje stovi prietaisas.– Prietaiso nejunkite tvirtai sujungti su vandentiekiu ir aukšto slėgio vamzdynu. Būtinai sumontuokite jun-giamąsias žarnas.– Tarp vandentiekio sistemos ir jungiamosios žarnos įrenkite blokuojamąjį čiaupą.Montuodami laikykitės VDMA leidinio 24416 „Aukšto slėgio valymo įrenginiai; tvirtai įrengtos aukšto slėgio valymo sistemos; sąvokos, reikalavimai, įrengimas, pa-tikra“ reikalavimų (galima įsigyti iš leidyklos Beuth Ver-lag, Kelnas, www.beuth.de).– Slėgio kritimas vamzdžiuose turi būti mažesnis nei 1,5 MPa.– Patikrinkite paruoštą vamzdį 32 MPa slėgiu.– Vamzdžių izoliacija turi būti atspari iki 100 °C tem-peratūrai. DĖMESIO Tiekiant prietaisui netinkamą vandenį, jis gali būti pa- žeistas.Pastaba: Tiekiamas nešvarus vanduo gali pažeisti prie-taisą. „Kärcher“ rekomenduoja vandens filtrą, kurio angų plotis siekia < 80 µm.Reikalavimai gryno vandens kokybei:* Bandymo kiekis: 1litras / 30 minučių nusėdimo trukmė** Jei reikšmės didesnės, reikia imtis kalkių šalinimo priemonių. Žarna prijunkite vandens įvadą prie vandentiekio sistemos.– Mažiausia vandens tiekimo galia turi būti 4 000 l/h esant HDC 40/XX, 6 000 l/h esant HDC 60/XX, 8 000 l/h esant HDC 80/XX, kai mažiausias slėgis 0,15 MPa.– Prietaisai be pirminio siurblio: vandens temperatū-ra turi būti žemesnė nei 60 °C. – Įrenginiai su pagalbiniu siurbliu: vandens tempera-tūra turi būti ne aukštesnė nei 85 °C.Pastaba: dėl prietaiso įjungimo proceso įtampa trum-pam sumažėja. Dėl maitinimo tinklo trukdžių gali sutrikti kitų prietaisų veikimas.DĖMESIONeviršykite didžiausios leistinos elektros tinklo jungties varžos (žr. „Techniniai duomenys“). Jei kyla neaiškumų dėl elektros tinklo jungties varžos, kreipkitės į elektros energijos tiekimo įmonę. – Elektros įrangos charakteristikos pateiktos techni-nėje specifikacijoje ir duomenų lentelėje.– Elektros instaliaciją turi atlikti elektrikas vadovau-damasis IEC 60364-1 reikalavimais.– Darbo srities dalys, kabeliai ir prietaisai, kuriais teka elektros srovė, turi būti nepriekaištingos bū-klės ir apsaugoti nuo purškiamo vandens. PAVOJUS Kad išvengtumėte nelaimingų atsitikimų su elektra, re- komenduojame naudoti rozetes su jau įmontuotu ap-sauginiu laikinosios srovės jungikliu (maks. 30 mA var-dinis pradinis srovės stiprumas).Šiuo pareiškiame, kad toliau aprašyto aparato brėžiniai ir konstrukcija bei mūsų į rinką išleistas modelis atitinka pagrindinius ES direktyvų saugumo ir sveikatos apsau-gos reikalavimus. Jei mašinos modelis keičiamas su mumis nepasitarus, ši deklaracija nebegalioja.5.957-926Pasirašantys asmenys veikia pagal bendrovės vadovų įgaliojimus.Dokumentacijos tvarkytojas:S. ReiserAlfred Kärcher SE & Co. KGAlfred-Kärcher-Straße 28-4071364 Winnenden (Germany)Tel.: [phone]Fax: [phone]Winnenden, 2021/02/01Kiekvienoje šalyje galioja mūsų įgaliotų pardavėjų nu-statytos garantijos sąlygos. Galimus prietaiso gedimus garantijos galiojimo laikotarpiu pašalinsime nemoka-mai, jei tokių gedimų priežastis buvo netinkamos me-džiagos ar gamybos defektai. Prietaiso įrengimas Tik įgaliotiems specialistams! Montavimas Aukšto slėgio vamzdžių montavimas
