HDC Standard - Painepesuri Kärcher - Ilmainen käyttöohje ja opas

Tuotetyyppi	Kiinteä korkeapainepuhdistin
Merkki ja malli	Kärcher HDC Standard
Käyttöpaine	8 MPa (80 bar) tai 16 MPa (160 bar) versiosta riippuen
Maksimipaine (varoventtiili)	13 MPa (130 bar) tai 20 MPa (200 bar) versiosta riippuen
Virtausnopeus	4000 - 8000 l/h mallista riippuen
Sähkönsyöttö	400 V kolmivaihe, 50 Hz
Liitäntäteho	14 - 46 kW versiosta riippuen
Sähkösuojaus	IPX5, luokka I
Mitat (P × L × K)	1168 × 800 × 1469 - 1881 mm versiosta riippuen
Tyypillinen käyttöpaino	318 - 560 kg versiosta riippuen
Maks. syöttölämpötila	60 °C (vakio) tai 85 °C (H-versio)
Syöttöpaine min./maks.	0,15 MPa (1,5 bar) / 0,6 MPa (6 bar)
Äänenpainetaso	74 - 82 dB(A) versiosta riippuen
Käsi- ja käsivarsitärinä (pistoolikahva)	3,63 m/s²
Vedenpuutossuoja	Suojaus kellukytkimellä säiliössä
Lämpösuojaus	Lämpöanturi ja moottorin suojakatkaisija
Paineensäätö	Varoventtiilillä ja paineanturilla
Pumpun öljynhuolto	Öljynvaihto 500 tunnin välein, tason tarkistus viikoittain
Pakkassuojaus	Tyhjennä vesi ja huuhtele pakkasnesteellä, jos on jäätymisvaara
Pesuainelisävarusteet	Sopiva Kärcher RM -sarja (esim. RM 55, RM 81)
Korkeapaineliitäntä	Yksi ulostulo korkeapainelietkulle

Usein kysytyt kysymykset - HDC Standard Kärcher

Kuinka Kärcher HDC Standard otetaan käyttöön?

Avaa vedensyöttö, käännä pääkytkin asentoon 1, paina sitten avauspainiketta. Laite on käyttövalmis ja käynnistyy automaattisesti, kun pistoolikahva avataan.

Mitä tehdä, jos asennuksessa on vesivuoto?

Tarkista pulttiliitokset ja letkut. Jos vuoto on yli 3 tippaa minuutissa, ota yhteyttä Kärcherin huoltopalveluun. Älä käytä laitetta, jos vuoto on merkittävä.

Mitä öljyä käytetään korkeapainepumpussa?

Käytä Kärcher-öljyä viite 6.288-016.0. Täytä 1 litra öljynvaihdon yhteydessä. Tarkista taso säännöllisesti mittarista.

Kuinka laite suojataan jäätymiseltä?

Jos laite ei ole pakkasenkestävässä tilassa, tyhjennä vesi irrottamalla letkut ja käytä laitetta tyhjäkäynnillä 1 minuutti. Huuhtele sitten kelluntakammio sopivalla pakkasnesteellä.

Mitä tehdä, jos laite ei käynnisty?

Tarkista ensin sähkönsyöttö ja pääkytkin. Katso virhekoodi LCD-näytöltä. Yleisiä virheitä ovat vedenpuute (koodi 40) tai suojakatkaisijan laukeaminen (koodit 10-13). Ota tarvittaessa yhteyttä sähköasentajaan tai huoltoon.

Kuinka käyttöpaine säädetään?

Paine on esiasetettu tehtaalla. Voit säätää asetuspisteen LCD-näytön valikosta (painikkeet +, -, OK ja ESC). Maksimipainetta rajoittaa varoventtiili.

Mitä pesuaineita voin käyttää HDC Standardin kanssa?

Käytä Kärcher RM -sarjan pesuaineita, kuten RM 55 (yleispuhdistusaine) tai RM 81 (alkalinen aktiivipesu). Noudata pakkauksessa ilmoitettuja annostuksia (0,5-8 % tuotteesta riippuen).

Kuinka suutin puhdistetaan tai vaihdetaan?

Jos paine on riittämätön, huuhtele suutin. Vaihda se ruuvaamalla irti suuttimesta ja asentamalla sopiva suutin (halkaisija mallin mukaan). Käytä ainoastaan alkuperäisiä Kärcher-suuttimia.

Milloin pumpun öljy on vaihdettava?

Öljy on vaihdettava joka 500 käyttötunti (tai kaksi kertaa vuodessa). Käytä 1 litra Kärcher-öljyä viite 6.288-016.0 ja tarkista taso täytön jälkeen.

Mistä löydän varaosia ja huoltopalvelua?

Ota yhteyttä lähimpään Kärcher-myyntitoimistoon. Voidaan tehdä huoltosopimus. Takuukorjauksissa ota yhteyttä valtuutettuun jälleenmyyjään.

KÄYTTÖOHJE HDC Standard Kärcher

Lue tämä alkuperäisiä ohjeita ennen laitteesi käyttämistä, säilytä käyttöohje myöhempää käyttöä tai mahdollista myöhema varten.

— Lue turvaohjeet nro 5.956-309.0 ehdottomasti ennen laitteen ensimmäistä käyttökertaa!

– Jos havaitset kuljetusvaurioita, ota välittömästi yhteys jälleenmyyjään.

Sisällysluettelo

Ympäristönsuojelu FI 1

Vaarallisuusasteet FI 1

Laitteessa olevat symbolit FI 1

Turvaohjeet FI 1

Käyttötarkoitus FI 1

Toiminta FI 2

Turvalaitteet FI 3

Laitteen osat FI 4

Käyttöönotto FI 5

Käyttö	FI 5
Seisonta-alka	FI 5
Tekniset tiedot	FI 6
Kuljetus	FI 8
Säilytys	FI 8
Hoito ja huolto	FI 8
Häiriöapu	FI 9
Tarvikkeet	FI
Laitteiston asennus	FI
EY-vaatimustenmukaisuusvakuutus	FI
Takuu	FI
Asiakaspalvelu	FI

Ympäristönsuojelu

Pakkausmateriaalit ovat kierrätettäviä. Älä käsittelee pakkauksia kotitalousjättee- nä, vaan toimita ne jätteiden kierrätyk- seen.

Käytetyt laitteet sisältävät arvokkaita kierrätettäviä materiaaleja, jotka tulisi toimittää kierrätykseen. Paristoja, öljyjä ja samankaltaisia aineita ei saa päästää ympäristöön. Tästä systä toimita kuluneet laitteet asianmukaisiin keräyspisteisiin.

Huolehdi, ettei moottoriöljä, polttoöljä, dieseliä tai bensiiniä pääse valumaan luontoon. Suojaa maaperää ja hävitä jäteöljä ympäristöystävällisesti.

Kärcher-puhdistusaineet ovat helposti saostavia (ASF). Se tarkoittaa, että öljyä liuottavan aineen toimin ta ei esty. Suositelluista puhdistusaineista on luettelo kohdassa "Tarvikkeet".

Huomautuksia materiaaleista (REACH)

Ajantasaisia tietoja ainesosista löytyy osoitteesta:

Huomautus välittömästi uhkaavasta vaarasta, joka voi aiheuttaa vakavan ruumiinvamman tai johtaa kuolemaan.

△VAROITUS

Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa vakavan ruumiinvamman tai voi johtaa kuolemaan.

△VARO

Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa vähäisiä vammoja.

HUOMIO

Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa aineellisia vahinkoja.

Laitteessa olevat symbolit

Palovammavaara! Varoitus kaamista rakenneosista.

Turvaohjeet

– Kunkin maan lainlaatijan säätämiä, korkeapaine-pesulaitteita koskevia kansallisia määräyksiä on noudatettava.

- Kunkin maan lainlaatijan säätämiä, työturvallisuutta koskevia kansallisia määräyksiä on noudatetta-va. Korkeapainepesulaitteet on tarkastettava säännöllisin väliajoin ja tarkastuksen tulokset on tallen- nettava kirjallisesti.

– Noudata turvaohjeita (yleensä pakkauksen etiketissä), jotka on liitetty käytettävien puhdistusaineiden mukaan.

Työskentelypaikat

Työpaikka on näytön äärellä. Muut työpaikat ovat, laitteiston laajuudesta riippuen, niiden lisävarusteiden luona, jotka on liitetty vedenottopisteisiin.

Henkilökohtaiset suojavarusteet

Käytä kuulosuojaimia sellaisessa puhdistustyössä, jossa syntyy kovaa melua.

- Käytä sopivia suojavaatteita ja suojalaseja takaisin ruiskuvalta vedeltä tai lialta suojaamiseksi.

Käyttötarkoitus

– Tämä laitteisto pumppaa korkealla paineella vettä siihen liitettylihin korkeapaine-puhdistuslaitteistoi- hin. Se asennetaan kiinteästi kuivaan, jäätymättö- mään tilaan. Asennuspaikan tulee olla varustettu teknisissä tiedoissa annettujen arvojen mukaisella vesi- ja sähköliitännällä. Asennuspaikan lämpötila ei saa olla yli 40 °C. Korkeapaineveden jakelu ta- pahtuu kiinteästi asennetun putkijohtoverkoston avulla.
- Korkeapainelaitteistossa saa käyttää ainoastaan puhdasta vettä. Epäpuhtaudet johtavat ennenai-kaiseen kulumiseen tai kerrostumien muodostumiseen.
- Veden kovuusasteen ollessa yli 15 °dH, voi olla tarpeen, että on ryhdyttävä toimenpiteisiin kovuusasteen laskemiseksi.
– Jos käytetään veden kierrärystä (recycling), asiasta on sovittava etukäteen Kärcherin kanssa. ⚠VAARA

Loukkaantumisvaara! Jos laitetta käytetään huoltoasemilla tai muissa vastaavissa paikoissa, on noudatettava asianmukaisia turvamääräyksiä.

Älä päästä mineraalipitoista jätevettä valumaan maa-perään, vesistöön tai viemäriverkkoon. Moottorin ja auton pohjan pesu on suoritettava tästä syystä puhdistuk-seen soveltuvalla ja öljyerottimella varustetulla paikalla.

Toiminta

Virtauskulku

1 Liankerääjä (rakennuksessa)
2 Lämpötila-anturi
3 Vedenpuutesuoja
4 Uimurisäiliö
5 Esipainepumppu (Optio)
6 Kampiakselipumppu
7 Turvaventtiili
8 Sähkömoottori
9 Takaiskuventtiili
10 Korkeapaineletku
11 Korkeapaineen paineanturi
12 Ylivirtausventtiili
13 Virtauskytkin
14 Uimuriventtiili
15 Sulkuventtiili (rakennuksessa)
16 Sulkuventtiili (rakennuksessa)

A Putkitus/korkeapainelähtö

B Veden syöttöputki

C Y I i v u o t o

Veden syöttö

Vesi johdetaan uimurisäiliöstä pumpun imupuolelle. Uimuriventtiil pitää uimurisäiliössä olevan veden määrän vakiona. Jos uimuriventtiilin tulee vika, vettä virtaa yllvuodon kautta ulos laitteesta. Vedenpuutevarmistin antaa ohjausyksikölle vikailmoituksen, jos veden syötössä on häiriöitä.

Pumput

Sähkömoottori käyttää kampiakselipumppua. Pumppu syöttää vettä korkeapaineella korkeapainepuolelle.

Korkeapainepuoli

Korkeapaineinen vesi johdetaan ylivirtausventtiilin ja paineanturin kautta korkeapainelähtöön. Sieltä vesi johdetaan käyttäjän korkeapaineverkkoon.

Paineensäätö

Ylivirtausventtiili ohjaa ylimääräisen veden takaisin uimurisäiliöön. Jos mikään käyttöpiste ei kuluta vettä, ylivirtausventtiili kylkeytyy täysin paluuvirtaukselle. Jos lähdössä oleva maksimi käyttöpaine ylitty, vaikka ylivirtausventtiili on avautunut, turvaventtiilit avautuvat.

Ohjaus

– Laite saatetaan käyttövalmiuteen painamalla luki-tuksen vapautuspainiketta. Kun paine järjestel-mässä käsiruiskupistoolia käytettäessä laskee alle määritetyn käynnistyspisteen, korkeapainepumput käynnistyvät.
– Jos ylivirtausventtiilin virtauskytkin aukeaa, kaikki- en käsiruiskupistoolien ollessa suljettuna ja pum- pun käydessä, pumput kytketään jälleen pois pääl- tä säädettävissä olevalla viiveellä.
– Jos laitteisto on käyttövalmiudessa ja korkeapaine-pumput eivät ole käynnissä, käynnistyy ajastin, joka poistaa käyttövalmiuden 6 tunnin kuluttua.

Turvalaitteet

Turvalaitteet on tarkoitettu käyttäjän suojaamiseksi loukkaantumiselta, eikä niitä saa poistaa käytöstä, eikä niiden toimintoa saa ohittaa.

Uimurikammion alivesisuoja

Vedenpuutevarmistin estää korkeapainepumppujen päällekytkennän vedenpuutetilanteessa.

Lämpötila-anturi

Lämpötila-anturi kytkee laitteen pois päältä, kun veden lämpötila nousee liian korkeaksi.

Ylikuumenemissuoja

Pumppumoottorin ylikuumenemissuoja sammuttaa moottorin, jos se kuumenee ylikuormituksen vuoksi.

Turvaventtiili

• Turvaventtiili avautuu ylivirtausventtiilin ollessa viallinen.
  – Turvaventtiili on tehtaalla säädetty ja varmistettu lyijysinetillä. Ainoastaan asiakaspalvelu voi suorittaa säädön.

Ylivirtausventtiili virtauskytkimellä

– Jos kaikki käsiruiskupistoolit on suljettu, ylivirtaus-venttiilä avautuu ja koko vesimääärä virtaa takaisin uimurisäiliöön. Virtauskytkin kytkee korkeapaine-pumput pois päältä säädettävissä olevan viiveajan jälkeen.
- Käyttämätön vesimäärä virtaa ylivirtausventtiilin kautta takaisin uimurisäiliöön.

Korkeapaineen paineanturi

Kun käsiruiskupistooleja käytetään, korkeapaineen paineanturi käynnistää pumput uudelleen.

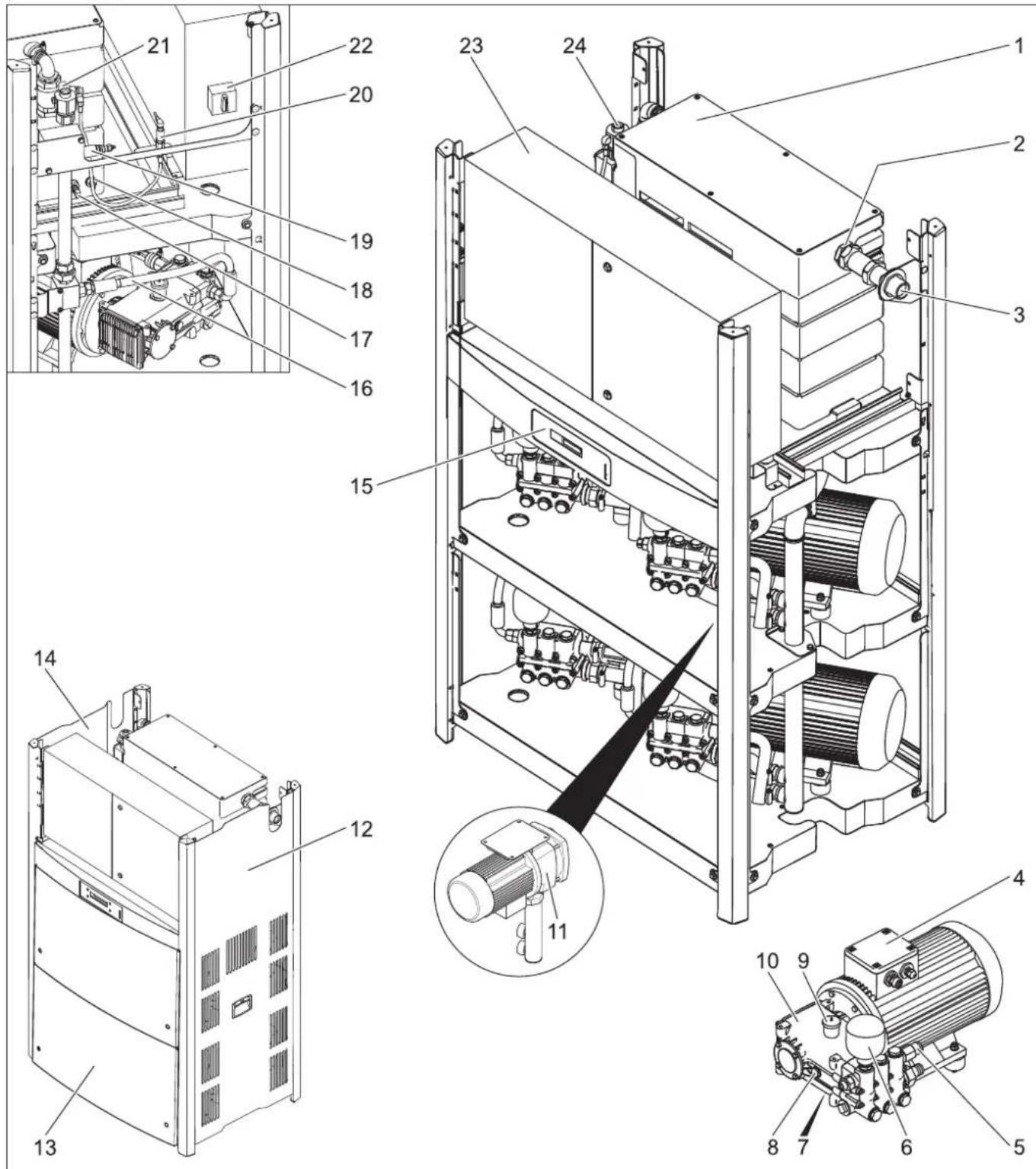

1 Uimurisäiliö
2 Uimuriventtiili
3 Vesiliitäntä
4 Sähkömoottori
5 Turvaventtiili
6 Painesäiliö
7 Öljynlaskutulppa
8 Öljymäärän ilmaisin
9 Ö I j y s ä i l i ö
10 Korkeapainepumppu
11 Esipainepumppu
(Optio)
12 Oikea verhouspelti
13 Etuverhouspelti
14 Vasen verhouspelti
15 Näyttö
16 Korkeapaineletku
17 Lämpötila-
18 Vedenpuutesuoja
19 Ylivirtausventtiili

20 Korkeapaineen paineanturi

21 Virtauskytkin

22 Pääkytkin

23 Kytkentäkaappi

24 Korkeapaineliitäntä

Käyttöönotto

AVAARA

Loukkaantumisvaara! Laitteen, syöttöputkien, korkeapaineletkun ja liitosten on oltava moitteettomassa kunnossa. Jos kunto ei ole moitteeton, laitetta ei saa käyttää.

Käyttö

Turvaohjeet

Käyttäjän on käytettävä laitetta tarkoituksenmukaisesti. Käyttäjän on huomioitava paikalliset olosuhteet ja työs-kennellessään laitteen kanssa huomioitava ympäristössä oleskelevat henkilöt.

Älä koskaan jätä laitetta valvomatta niin kauan kuin se on käytössä.

⚠VAARA

• Kuuma vesi aiheuttaa palovammojen vaaran! Älä suuntaa vesisuihkua ihmisiin tai eläimiin.
  – Kuumien koneosien aiheuttama palovammavaara! Älä kosketa kuumavesikäytössä eristämättömiä putkijohtoja ja letkuja. Pidä kiinni vain suihkuputken kahvakuorista.

– Pesuaineet aiheuttavat myrkytys- ja syöpymisvaaran! Noudata pesuaineiden käyttöohjeita. Säilytä pesuaineet poissa asiattomien ulottuvilta.

⚠VAARA

Sähköiskun vaara - hengenvaara! Älä suuntaa vesi- suihkua:
- sähkölaitteisiin,
- tähän laitteeseen
-äläkä mihinkään työskentelyalueella olevaan sähköä johtavaan esineeseen.

Suihkuputkesta tuleva vesisuihku aiheuttaa takaisintyöntövoiman. Kulmaan taitettu suihkuputki aiheuttaa ylöspäin suuntautuvan voiman.

△VAARA

— Loukkaantumisvaara! Voit menettää tasapainosi suihkuputken työntövoimasta ja saatat horjahtaa. Suihukutki saattaa silloin päästä käsistäsi ja vahingoittaa ihmislä. Katso, että seisot tukevasti alustalla. Ota käsikahvasta kunnolla kiinni. Älä sido käsikahvan liipasinta kiinni.
- Älä suuntaa suihkua muihin ihmisiin tai itseesi vaatteiden tai kenkien puhdistamiseksi.
– Sinkoutuvien osien aiheuttama loukkaantumisvaara! Sinkoutuvat murtokappaleet tai esineet voivat loukata henkilöitä tai eläimiä. Älä suuntaa vesisuihkua helposti rikkoontuviin tai irrallaan oleviin esineisiin.
– Onnettomuuden vaara rikkoontumisen takia! Pidä renkaisiin ja niiden venttiileihin vähintään 30 cm välimatka.

ΔVAARA

Terveydelle vahingolliset aineet aiheuttavat vaaran! Älä suihkuta kohti esineitä, jotka sisältävät seuraavia terveydelle vahingollisia aineita:

- asbestia sisältävät materiaalit,

- materiaalit, jotka mahdollisesti sisältävät muita terveydelle haitallisia aineita.

ΔVAARA

• Vesisuihku (mahdollisesti kuuma vesisuihku) aiheuttaa vahingoittumisen vaaran! Laitteen käyttöön sopivat parhaiten vain alkuperäiset Kärcher-korkeapaineletkut. Muiden letkujen käytöstä emme ota mitään vastuuta.
• Pesuaineet aiheuttavat terveyshaitan! Veteen mahdollisesti sekoitetun pesuaineen vuoksi laitteesta tuleva vesi ei ole juomavedeksi kelpaavaa.
• Kuulo saattaa olla vaarassa työskennellessäsi melua aiheuttavien laitteiden parissa! Käytä siinä tapauksessa kuulosuojaimia.

Laitteen tärinät

△VAROITUS

Laitteen pitempiaikainen käyttäminen voi johtaa värinän aiheuttamiin käsien verenkiertohäiriöihin. Yleispätevää käyttöaikaa ei voida ilmoittaa, sillä käyttöaika riippuu monista eri tekijöistä:

– Jos käyttäjällä on verenkierto-ongelmia (usein kylmät sormet, tunnottomuutta tai kutinaa sormissa).
– Alhainen lämpötila laitteen käyttöpaikalla. Suojaa kätesi lämpimillä hansikkailla.
– Liian tiukka ote haittaa verenkiertoa.
– Laitetta on parempi käyttää pitäen taukoja välillä. Mikäli laitteen säännöllisen, pitkäaikaisen käytön yhteydessä ilmenee oireita, kuten esimerkiksi sormien kylmyys, tunnottomuus tai kutina, suosittelemme lääkärintarkastusta.

Näyttö

Huomautus: Teksti näytetään englanninkielisenä.

A Lukituksen vapautuspainike
B LCD-Display
C Muuta arvoa (-) tai siirrä kursoria vasemmalle
D Muuta arvoa (+) tai siirrä kursoria oikealle
E Hyväksyntäpainike (OK)
F Keskeytys (ESC)
– Kun laitteisto on käyttövalmiina, näytöllä esitetään vuoritellen korkeapainepumppujen nykyiset käyttö- tunnit ja käyttöpaine.
– Kun virheilmoituksia laukeaa, ne näkyvät vuorotellen näytöllä (katso "Häiriöapu").

Käyttövalmiiksi saattaminen

⚠VAARA

Suihkuava, mahdollisesti kuuma vesi aiheuttaa onnettomuusvaaran!

△VAARA

Tarkasta korkeapaineletkun kunto aina ennen käyttöä. Vaihda vaurioitunut korkeapaineletku välittömästi.

→ Tarkista korkeapaineletku, putkistot, hanat ja suih-kuputki ennen jokaista käyttöä vaurioiden varalta.
→ Tarkista, että letkulitäntä on kunnolla kiinni ja tiivis.

Kytkentä pois päältä hätätilanteessa

→ Kierrä virta-avain asentoon "0".
→ Sulje veden syöttöputki.
→ Käytä käsiruiskua niin kauan, kunnes laitteessa ei enää ole painetta.

Laitteen käynnistys

→ Avaa veden syöttöputki.
→ Kierrä virta-avain asentoon "1".
→ Paina vapautuspainiketta.
→ Suorita puhdistus.
Huomautus: Jos tauko puhdistusten välillä on pitempi kuin säädettävissä oleva viiveaika (min. 30 sekuntia), laite pysähtyy. Samalla käynnistyä 6 tuntia kestävä käyttövalmiusaika. Käyttövalmiusajan kestäessä käsi-riskupistoolin avaamisen aiheuttama paineen alene-minen käynnistää laaitteen automaattisesti.

Käyttövalmiuden palauttaminen

→ Paina vapautuspainiketta.

Laitteen kytkeminen pois päältä

→ Kierrä virta-avain asentoon "0".
→ Sulje veden syöttöputki.
→ Käytä käsiruiskua niin kauan, kunnes laitteessa ei enää ole painetta.
→ Kiinnitä käsiruiskupistoolin vipu varmuuspidätys-pinteellä, jolloin laite ei kytkeydy käyttöön tahattomasti.

Seisonta-aika

Kun laitteistoa ei käytetä pidempään aikaan tai kun asennuspaikka ei ole suojattu pakkaselta, suorita seuraavat toimenpiteet (katso luvun "Hoito ja huolto" kohtaa "Suojaaminen pakkaselta"):

→ Poista vesi.
→ Huuhdo laite jäätymisenestoaineella.
→ Kytke pääkatkaisimesta laite pois päältä. Lukitse pääkatkaisin.

Tekniset tiedot

		HDC 40/8(2.509-605.0)	HDC 40/8 H(2.509-606.0)	HDC 60/8(2.509-611.0)	HDC 60/8 H(2.509-612.0)	HDC 80/8(2.509-619.0)	HDC 80/8 H(2.509-620.0)
Suoritustiedot
Käyttöpaine MPa (baaria) 8 (80) 8 (80) 8 (80) 8 (80) 8 (80) 8 (80) 8 (80) 8 (80) 8 (80) 8 (80) 8 (80) 8 (80) 8 (80) 8 (80) 8 (80) 8 (80) 8 (80) 8(80) 8 (80) 8 (80) 8 (80) 8 (80) 8 (80) 8 (80) 8 (80) 8 (80) 8 (80) 8 (80) 8 (80) 8 (80) 8 (80) 8 (80) 8 (80) 8 (80)
Maks. käyttöpaine (varmuusvent- tilli)	MPa (baaria) 13 (130) 13 (130) 13 (130) 13 (130) 13 (130) 13 (130) 13 (130) 13 (130) 13 (130) 13 (130) 13 (130) 13 (130) 13 (130) 1	130) 13 (130) 13 (130) 13 (130) 13 (130) 13 (130) 13 (130) 13 (130) 13 (130) 13 (130) 13 (130) 13 (130) 13 (130) ^1	130) 13 (130) 13 (130) 13 (130) 13 (130) 13 (130) 13 (130) 13 (130) 13 (130) 13 (130) 13 (130) 13 (130) 13 (13)
Syöttömäärä l/h (l/min) 4000 (66,6) 4000 (66,6) 6000 (100) 6000 (133,3) 8000 (133,3)
Vesiliitäntä
Tulomäärä (min.)	l/h (l/min)	4000 (66,6)	4000 (66,6)	6000 (100)	6000 (100)	8000 (133,3)	8000 (133,3)
Tulopaine (min.)	MPa (baaria)	0,15 (1,5)	0,15 (1,5)	0,15 (1,5)	0,15 (1,5)	0,15 (1,5)	0,15 (1,5)
Tulopaine (maks.)	MPa (baaria)	0,6 (6)	0,6 (6)	0,6 (6)	0,6 (6)	0,6 (6)	0,6 (6)
Tulolämpötila (maks.)	°C	60	85	60	85	60	85
Sähköliitäntä
Virtatyppi	--	3~	3~	3~	3~	3~	3~
Taajuus	Hz	50	50	50	50	50	50
Jännite	V	400	400	400	400	400	400
Liitosjohto	kW	14	15	19,5	21,5	27	28
Sulake (hidas)	A	32	32	50	50	63	63
Suojatyppi	--	IPX5	IPX5	IPX5	IPX5	IPX5	IPX5
Kotelointiluokka	--	I	I	I	I	I	I
Suurin sallittu verkkovastus	Ohmia	0,273+j0,171	0,273+j0,171	0,248+j0,156	0,248+j0,156	0,223+j0,140	0,223+j0,140
Sähköjohto	mm ^2	4x 16	4x 16	4x 16	4x 16	4x 16	4x 16
Mitat ja painot
Pituus	mm	1168	1168	1168	1168	1168	1168
Leveys	mm	800	800	800	800	800	800
Korkeus	mm	1469	1469	1881	1881	1881	1881
Tyypillinen käyttöpaino	kg	318,7	310,6	439,4	459,4	453,2	473,2
Mitatut arvot EN 60335-2-79 mukaisesti
Melupäästö
Äänenpainetaso L _PA	dB(A)	74	74	76	76	76	76
Epävarmuus K _PA	dB(A)	1	1	1	1	1	1
Käsi-käsivarsi tärinäarvo
Käsiruiskupistooli	m/s ^2	3,63 3,63 3,63 3,63	3,63 3,63
Suihkuputki	m/s ^2	7,52 7,52 7,52 7,52	7,52 7,52
Epävarmuus K	m/s ^2	1,0	1,0	1,0	1,0	1,0	1,0

Poikkeuksen syy asetuksen (EU) 2019/1781 liitteen I osan 2 (12): a) mukaan

		HDC 40/16(2.509-603.0)	HDC 40/16 H(2.509-604.0)	HDC 60/16(2.509-609.0)	HDC 60/16 H(2.509-610.0)	HDC 80/16(2.509-617.0)	HDC 80/16 H(2.509-618.0)
Suorltustledot
Käyttöpaine MPa (baaria) 16 (160)	16 (160) 16 (160)	16 (160) 16 (160)	16 (160)
Maks. käyttöpaine (varmuusventtilli)	MPa (baaria) 20 (200)	20 (200) 20 (200)	20 (200)	20 (200)
Syöttömäärä l/h (l/min) 4000 (66,6)	4000 (66,6) 6000	(100) 6000 (100)	8000 (133,3) 8000 (133,3)
Vesiliitäntä
Tulomäärä (min.)	l/h (l/min)	4000 (66,6)	4000 (66,6)	6000 (100)	6000 (100)	8000 (133,3)	8000 (133,3)
Tulopaine (min.)	MPa (baaria)	0,15 (1,5)	0,15 (1,5)	0,15 (1,5)	0,15 (1,5)	0,15 (1,5)	0,15 (1,5)
Tulopaine (maks.)	MPa (baaria)	0,6 (6)	0,6 (6)	0,6 (6)	0,6 (6)	0,6 (6)	0,6 (6)
Tulolämpötila (maks.)	°C	60	85	60	85	60	85
Sähköliitäntä
Virtatyppi	--	3~	3~	3~	3~	3~	3~
Taajuus	Hz	50	50	50	50	50	50
Jännite	V	400	400	400	400	400	400
Liitosjohto	kW	22	22	34	35	45	46
Sulake (hidas)	A	50	50	80	80	100	100
Suojatyppi	--	IPX5	IPX5	IPX5	IPX5	IPX5	IPX5
Kotelointiluokka	--	I	I	I	I	I	I
Suurin sallittu verkkovastus	Ohmia	0,180+j0,113	0,180+j0,113	0,158+j0,099	0,158+j0,099	0,138+j0,087	0,138+j0,087
Sähköjohto	mm2	4x 16	4x 16	4x 35	4x 35	4x 35	4x 35
Mitat ja painot
Pituus	mm	1168	1168	1168	1168	1168	1168
Leveys	mm	800	800	800	800	800	800
Korkeus	mm	1469	1469	1881	1881	1881	1881
Tyypillinen käyttöpaino	kg	327,5	426,7	465,5	552,5	540,8	560,8
Mitatut arvot EN 60335-2-79 mukaisesti
Melupäästö
Äänenpainetaso LpA	dB(A)	80	80	82	82	82	82
Epävarmuus KpA	dB(A)	1	1	1	1	1	1
Käsi-käsivarsi tärlinäarvo
Käsiruiskupistooli	m/s2	3,63 3,63 3,63 3,63	3,63 3,63
Suihkuputki	m/s2	7,52 7,52 7,52 7,52	7,52 7,52
Epävarmuus K	m/s2	1,0	1,0	1,0	1,0	1,0	1,0

Poikkeuksen syy asetuksen (EU) 2019/1781 liitteen I osan 2 (12): a) mukaan

Mitat

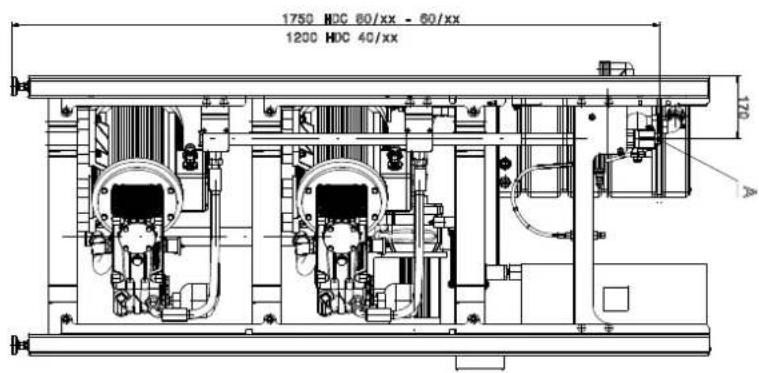

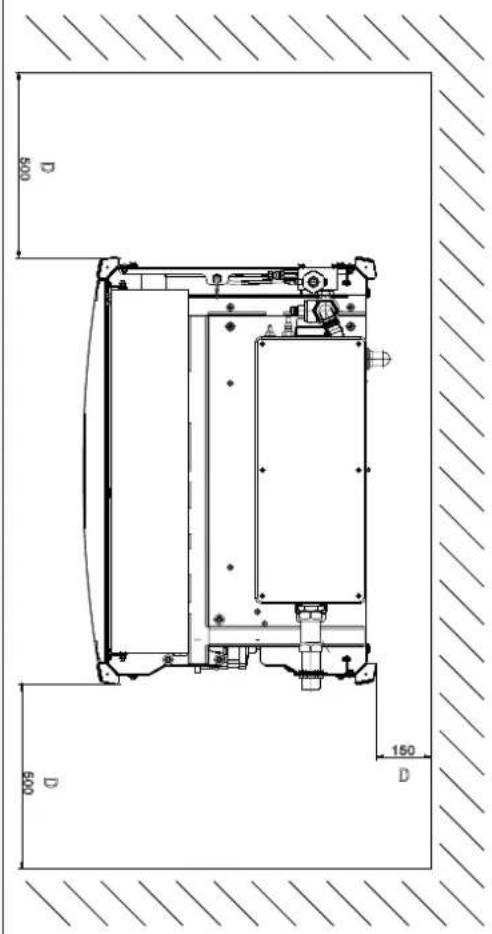

500 150 D 500 D

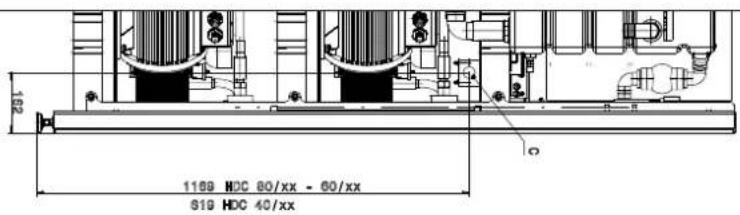

1109 HDC 80/xx - 60/xx 619 HDC 40/xx

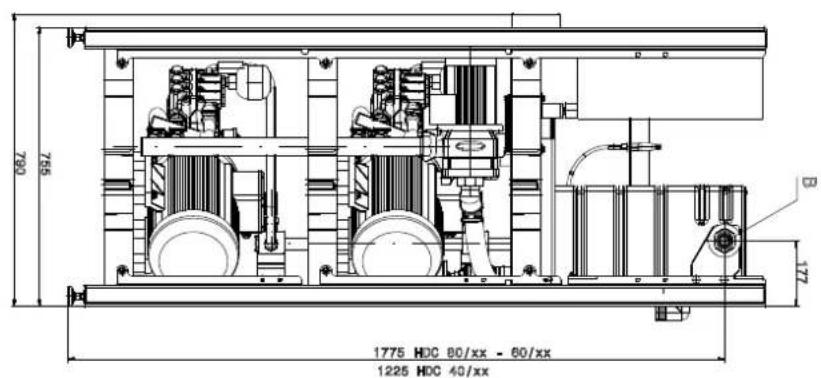

790 765 1775 HDC 80/xx - 80/xx 1225 HDC 40/xx

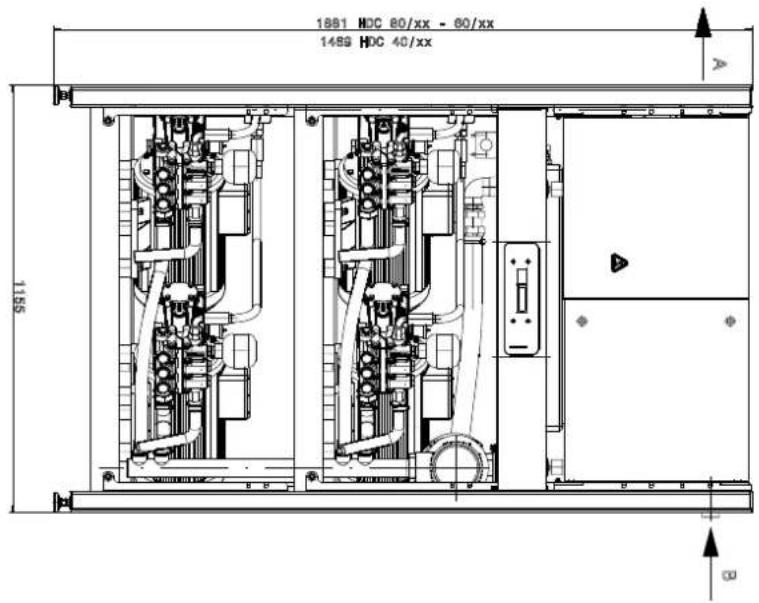

1881 HDC 80/xx - 80/xx 1489 HDC 40/xx 555 20

1750 HDC 80/xx - 60/xx 1200 HDC 40/xx

HDC 80/16 H esitettynä ilman verhoilupeltejä
A Korkeapaineliitäntä
B Vesilitäntä
C Päävirtakaapelin liitäntä
D Vähimmäisseinäetäisyys

Kuljetus

△VARO

Loukkaantumis- ja vahingoittumisvaaravaara! Huomioi kuljetettaessa laitteen paino.

→ Kun kuljetat laitetta ajoneuvoissa, varmista laite liukumisen ja kaatumisen varalta kulloinkin voimassa olevien ohjesääntöjen mukaisesti.

Säilytys

△VARO

Loukkaantumis- ja vahingoittumisvaaravaara! Huomioi säilytettäessä laitteen paino.

Hoito ja huolto

VAARA

Loukkaantumisvaara! Laite on kytkettävä pääkytkimellä pois päältä ennen kaikkia huolto- ja korjaustöitä.

Huoltokaavio

Ajankohta Toiminta Rakenneryhmä Suoritus suorittaja
päivittäin	Tarkasta käsikahva	Käsiruiskupistooli	Tarkista, sulkeutuuko pistooli tiiviisti. Tarkista, estääkö varmistus käsikahvan tahattoman käytön. Vaihda viallinen pistooli.	Käyttäjä
	Tarkasta korkeapaineletku	Pesulaitteen lähtövesiputket ja letkut	Tarkista letkujen kunto. Vaihda rikkoontuneet letkul välittömäs- ti! Tapaturmavaara!	Käyttäjä
40 käyttötunnin jälkeen tai viikoittain	Laitteiston tiiviyden tarkastus	Koko laitteisto	Tarkasta pumpun, ylivirtausventtiilin ja putkijärjestelmien tiiviys. Jos pumpun alla on öljyä tai vettä vuotaa enemmän kuin 3 ve- sipisaraa minuutissa, ota yhteys asiakaspalveluun. Pidä vuoto- reiät vapaina.	Käyttäjä-/asia- kaspalvelu
	Tarkasta öljyn laatu	Pumpun öljymäärännäyttö	Jos öljy on maitomaista, se on vaihdettava.	Käyttäjä
	Öljytason tarkistus	Pumpun öljymäärännäyttö	Tarkista pumpun öljymäärä. Lisää öljyä tarvittaessa (tilausnro 6.288-016).	Käyttäjä
kuukausittain tai 200 käyt- tötunnin jälkeen	Tarkasta pumppu	Korkeapainepumppu	Tarkasta pumpun tiiviys. Jos vuoto on suurempi kuin 3 vesipi- saraa minuutissa, ota yhteys asiakaspalveluun.	Käyttäjä
	Tarkasta vedenpuute- varmistin	Uimurisäiliön uimurikytkin	Paina vedenpuutevarmistimen uimuri n. 5 sekunnin ajaksi alas ja tarkasta syttyykö vedenpuutteen merkkivalo. Poista tarvitta- essa likakerrostumat.	Käyttäjä
	Uimuriventtiilin tarkas- tus	Uimurisäiliö	Veden pinnan on oltava 40 mm ylivuotoaukon alapuolella. Ui- muriventtiilin ollessa suljettuna, ylivuotoaukosta ei saa valua vettä.	Käyttäjä
	Tarkasta jälkikäyntiai- ka.	Ohjaus	Sulje käyttöpiste (esim. käsiruiskupistooli). Pumpun on pysäh- dyttävä jälkikäyntiajan kuluttua.	Käyttäjä
	Automaattisen käyn- nistymisen tarkastus	Paineanturi	Pumppu ei käy, koska vettä ei käytetä. Avaa käsiruiskupistooli. Kun korkeapaineverkon paine laskee alle käynnistyspisteen, pumpun tulee käynnistyä.	Käyttäjä
	Letkunkiristimien jälki- kiristys	Kaikki letkunkiristimet	Jälkikiristä letkunkiristimet momenttiavaimella. Kiristysmoment- ti 28 mm:n nimellisläpimittaan asti = 2 Nm, 29 mm:stä alkaen = 6 Nm.	Käyttäjä
puolivuosittain tai 500 käyt- tötunnin jälkeen	Öljynvaihto	Korkeapainepumppu	Laske öljy ulos. Täytä 1 litra uutta öljyä (tilausnro 6.288-016.0). Tarkasta täyttömäärä öljymäärännäytöstä.	Käyttäjä
puolivuosittain tai 1000 käyttötunnin jälkeen	Tarkasta laite mahdoll- listen kalkkierrostu- mien varalla.	Koko vesijärjestelmä	Venttiilien tai pumppujen toimintahäiriöt saattavat olla osoitus kalkkeutumisesta. Suorita tarvittaessa kalkinpoisto.	Käyttäjä, kalkin- poisto-ohjeita noudattaen
	Liittimien kiristys	Kytkentäkaappi	Kirstä kaikki rakenneosien päävirtapiirin liittimet.	Sähkömies
	Uimuriventtiilin tarkas- tus	Uimurisäiliö	Veden pinnan on oltava 40 mm ylivuotoaukon alapuolella. Ui- muriventtiilin ollessa suljettuna, ylivuotoaukosta ei saa valua vettä.	Asiakaspalvelu
vuosittain	Käyttöturvallisuuden tarkastus	Koko laitteisto	Nestesuihkuttimien ohjeiden mukainen turvallisuustarkastus.	Asiantuntija

Huoltosopimus

Voit tehdä huoltosopimuksen laitteen myyneen Kärcher-edustajan kanssa.

Suojaaminen pakkaselta

Laite olisi asennettava lämmitettävään paikkaan. Mikäli on laitteen jääytymisen vaara, esim. jos laite on asennettu ulos, laitteisto on tyhjennettävä vedestä ja huuhdeltava jääytymisenestoaineella.

Veden poistaminen

→ Ruuvaa vedentuloletku ja korkeapaineletku irti.
→ Anna laitteen käydä enintään 1 min, kunnes pump-pu ja johdot ovat tyhjät.

Laitteen huuhtominen jäätymisenestoaineella

Huomautus: Noudata jäätymisenestoaineen valmistajan antamia käsittelyohjeita.

→ Täytä uimurisäiliö täyteen asti tavallisella pakkas-nesteellä.
→ Aseta keruuastia korkeapaine-ulostulon alle.

→ Kytke laite toimintaan. Anna sen käydä, kunnes uimurisäiliön alivesisujoja laukeaa ja laitteen toiminta pysähtyy.

Näin saavutetaan samalla tietty korroosiosuoja.

Häiriöapu

AVAARA

Loukkaantumisvaara! Kaikissa korjaustöissä pääkytkimen tule olla kytkettynä pois päältä.


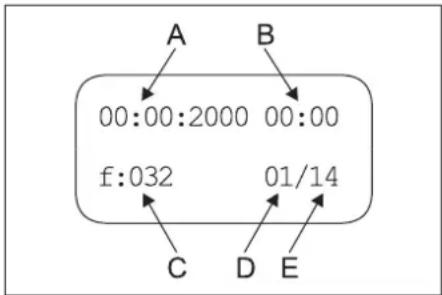

A Virhenumero

B Päällä olevien virheiden lukumäärä

Virhenu- mero	Virheen kuvaus Virhe- tyyppi
01 Ohjausjännite puuttuu 2
02 Display, ei yhteyttä 2
10 Moottorinsuojakytkin korkea- painepumppu 1	1
11 Moottorinsuojakytkin korkea- painepumppu 2	1
12 Moottorinsuojakytkin korkea- painepumppu 3	1
13 Moottorinsuojakytkin korkea- painepumppu 4	1
18 Kääminsuojakontakti korkea- painepumppu 1	1

19 Kääminsuojakontakti korkea-painepumppu 2	1
20 Kääminsuojakontakti korkea-painepumppu 3	1
21 Kääminsuojakontakti korkea-painepumppu 4	1
26 Esipainepumpun moottorin-suojakytkin	2
30 Painike "ON" jatkuvasti pai-nettuna (ohjauksen tulo)	2
31 Painike "ON" jatkuvasti pai-nettuna (display)	2
32 Painike "OFF" jatkuvasti pai-nettuna (ohjauksen tulo)	2
40 Järjestelmään ei tule vettä 2
41 Veden lämpötila liian korkea 2
42 Vuotopoiskytkentä 1 (30 mi-nuutin jatkuva käyttö)	2
43 Vuotopoiskytkentä 2 (pienvuoto)	2
45 Paine liian korkea (> 300 bar) 2
47 Ylivirtausventtiili väärin sää-detty	2
48 HDC-tyyppi on asetettu väärin	2
50 Korkeapaineen paineanturis-ta ei tule signaalia	2
51 Virtauskytkin jatkuva signaali 2
52 Lämpötila-anturista ei tule signaalia	2

– Virhetyyppi 1: Laitteiston hätäkäyttö jäljellä olevilla korkeapainepumpuilla.
– Virhetyyppi 2: Laitteiston käyttövalmius poistetaan ja korkeapainepumput kytketään pois päältä.
– Jos jokin yllämainituista virheistä ilmenee, laite voidaan ottaa virheen korjauksen jälkeen uudelleen käyttöön painamalla lukituksen vapautuspainiketta.

Huomautus: 40 viimeksi esiintynyttä virhettä tallennetaan päivämäärineen ja kellonaikoineen ja ne voidaan esittää näytöllä.

A Virhetapahtuman päivämäärä

B Virhetapahtuman kellonaika
C Virhenúmero
D Virheen paikka listalla
E Tallennettujen virheiden lukumäärä

Häiriö Mahdollinen syy Korjaus suorittaja
Laite ei toimi	Laitteessa ei ole jännitettä.	Tarkasta sähköverkko.	Sähkömies
	Ohjauksen moottorinsuojakytkin on lauennut.	Tarkasta moottorin suojakytkin.	Asiakaspalvelu
Pumppu ei käynnisty valmiusajan aikana käsiruiskupistoolia avaamalla.	Korkeapaineen paineanturi tai paineanturin kaapeli viallinen.	Vaihda paineanturi tai kaapeli. Asiakaspalvelu
Laitteeseen ei tule täyttä painetta.	Suutin on loppuunkulunut.	Vaihda suutin uuteen.	Käyttäjä
	Imupuolen putkijärjestelmä vuolaa	Tarkasta liittimet ja letkut.	Käyttäjä
	Varmuusventtiili ei ole tiivis.	Tarkista säätö, vaihda tarvittaessa uusi tiiviste.	Asiakaspalvelu
	Ylivirtausventtiili vuotaa tai säädetty liian ma-talalle.	Tarkista venttiilin osat, vaihda vialliset osat, puhdista li-kaantuneet osat.	Asiakaspalvelu
	Pumpun venttiilissä vika, korkeapaine-mag-neettiventtiili ei sulkeudu.	Vaihda vialliset rakenneosat.	Asiakaspalvelu
Korkeapainepumppu pitää pahaa ääntä, manometrin osoitin värähtelee voimak-kaasti.	Pumppu imee ilmaa.	Tarkista imujärjestelmä ja selvitä, missä järjestelmä ei ole tiivis.	Käyttäjä
	Venttiillautanen tai venttiilin jousi viallinen	Vaihda vialliset rakenneosat.	Asiakaspalvelu
	Esipainepumppu kalkkeutunut tai viallinen.	Tarkasta esipainepumppu.	Käyttäjä
Ylivirtausventtiili avautuu ja sulkeutuu jat-kuvasti vaikka vettä ei käytetä.	Korkeapaine-putkiverkossa on vuoto tai käsi-ruiskupistooli ei ole tiivis.	Etsi ja tiivistä vuotokohta.	Käyttäjä
	Suuntaisventtiili tai ylivirtausventtiilin ohjaus-männän tiiviste vuotaa.	Kunnosta ylivirtausventtiili.	Asiakaspalvelu
Näytöllä on virhenumero 01	Ohjauksen piirilevy on rikki, vihreät ledit eivät vilku.	Tarkasta ohjauksen piirilevy, vaihda tarvittaessa.	Asiakaspalvelu
Näytöllä on virhenumerot 10, 11, 12, 13	Kyseisen korkeapainepumpun ylivirtasuojakytkin on lauennut.	Selvitä ylikuorman syy.	Asiakaspalvelu
Näytöllä on virhenumerot 18, 19, 20, 21	Kyseisen moottorin lämpötila-anturi on lauennut.	Selvitä ylikuorman syy.	Asiakaspalvelu
Näytöllä on virhenumero 26	Esipainepumpun ylivirtasuojakytkin on lauennut.	Selvitä ylikuorman syy.	Asiakaspalvelu
Näytöllä on virhenumero 40	Uimurisäliön alivesisuoja on vastannut.	Selvitä vedenpuutteen syy.	Käyttäjä
	Uimuriventtiili jumiutuu.	Tarkasta uimuriventtiilin vapaa liikkuvuus.	Käyttäjä
Näytöllä on virhenumero 41	Uimurisäliön lämpötila-anturi on toiminut.	Pienennä veden lämpötilaa.	Käyttäjä
Näytöllä on virhenumero 42	Korkeapaine-putkijohdotusjärjestelmä ei ole tiivis (vuoto).	Etsi ja tiivistä vuotokohta.	Käyttäjä
	Liian monta kulutuspistettä avattuna saman-aikaisesti.	Sulje muutamia kulutuspisteitä.	Käyttäjä
	Korkeapaineen paineanturi viallinen.	Vaihda paineanturi.	Asiakaspalvelu
Näytöllä on virhenumero 43	Korkeapaine-putkijohdotusjärjestelmä ei ole tiivis (vuoto).	Etsi ja tiivistä vuotokohta.	Käyttäjä
	Korkeapaineen paineanturi viallinen.	Vaihda paineanturi.	Asiakaspalvelu
Näytöllä on virhenumero 45	Paine liian korkea (> 300 bar)	Väärä suutin asetettuna. Aseta oikea suutin.	Käyttäjä
	Korkeapaineen paineanturi viallinen.	Vaihda paineanturi tai kaapeli.	Asiakaspalvelu
Näytöllä on virhenumero 47 (kun virtaus-kytkin on vapautettu, järjestelmän olopai-ne on selvästi alempi kuin ohjepaine)	Ylivirtausventtiili väärin säädetty.	Säädä ylivirtausventtiili oikein.	Asiakaspalvelu
	Ohjapaine on asetettu Display-valikossa.	Aseta ohjepaine oikein.	Asiakaspalvelu
	Korkeapaineen paineanturi viallinen.	Vaihda paineanturi tai kaapeli.	Asiakaspalvelu
Näytöllä on virhenumero 48	HDC-tyypi on asetettu väärin Display-valikossa.	Aseta HDC-tyypiksi Standard.	Asiakaspalvelu
Näytöllä on virhenumero 50	Korkeapaineen paineanturista ei tule signaalia.	Tarkasta paineanturi ja kaapeli, vaihda tarvittaessa. Tar-kasta piirilevy A5.	Asiakaspalvelu
Näytöllä on virhenumero 51 Virtauskytkin	antaa jatkuvaa signaalia, vaikka mikään pumppu ei pumppaa.	Tarkasta virtauskytkin, vaihda tarvittaessa. Asiakaspalvelu
Näytöllä on virhenumero 52 Uimurisäiliön	lämpötila-anturista ei tule signaalia.	Tarkasta lämpötila-anturi ja kaapeli, vaihda tarvittaessa.Tarkasta piirilevy A5.	Asiakaspalvelu

Tarvikkeet

Puhdistusaine

Pesuaine helpottaa puhdistustehtävää. Taulukossa on valikoima pesuaineita. Pesuaineita käytettäessä on ehdottomasti noudatettava pakkauksessa annettuja ohjeita.

Käyttöalue	Kohderyhmä	Puhdistusaine	Kärcher-nimike	Annostelu korkeapai-neessa
Vaahdotus Elintarviketeollisuus/paloitteluyrityk-set	Desinfointipuhdistusaine RM 732 1-3%
	Desinfointiaine RM 735 0,75-7%
	Vaahtodesinfointipuhdistusaine, alkaalinen		RM 734 2-5%
	Juoma-/alkoholijuomatehtaat	Vaahtopuhdistusaine, alkaalinen	RM 58 ASF	1-2%
		Vaahtopuhdistusaine, hapan	RM 59 ASF	1-2%
		Vaahtodesinfointipuhdistusaine, alkaalinen	RM 734 2-5%
	Kunnalliset laitokset	Vaahtopuhdistusaine ulkopintoihin, neutraali	RM 57	1-2%
		Desinfointipuhdistusaine, sisäkäyttöön	RM 732 1-3%
	Maatalous	Desinfointipuhdistusaine RM 732 1-3%
		Desinfointiaine RM 735 0,75-7%
Korkeapainepuhdistus	Juoma-/alkoholijuomatehtaat	Yleispuhdistusaine	RM 55	0,5-8%
		Vaahtodesinfointipuhdistusaine, alkaalinen	RM 734 2-5%
	Kunnalliset laitokset Tehopesuaine,	alkaalinen RM 81 1-5%
	Maatalous	Tehopesuaine, alkaalinen	RM 31	1-5%
		Tehopesuaine, alkaalinen	RM 81	1-5%
	Laivanvarusteet	Tehopesuaine, alkaalinen	RM 81	1-5%
	Auto-/kuorma-autokorjaamot	Tehopuhdistusaine, alkaalinen (moottori/osat)	RM 31	1-5%
		Tehopesuaine, alkaalinen (auton ulkopinnan-/alustan-pesu)	RM 81	1-5%
Lattian puhdistus	Elintarviketeollisuus/paloitteluyrityk-set	Intensiiviperuspuhdistusaine	RM 750 1-5%
		Lattian peruspuhdistusaine	RM 69	0,5-1%
	Juoma-/alkoholijuomatehtaat, kunnalliset laitokset	Intensiiviperuspuhdistusaine	RM 750 1-5%
		Lattian peruspuhdistusaine	RM 69	0,5-1%
	Auto-/kuorma-autokorjaamot	Intensiiviperuspuhdistusaine	RM 750	1-5%
		Lattian peruspuhdistusaine	RM 69	0,5-1%
	Laivanvarusteet	Intensiiviperuspuhdistusaine	RM 750	1-5%
		Lattian peruspuhdistusaine	RM 69	0,5-1%
Pesuharja	Kunnalliset laitokset	Tehopesuaine ulkopintoihin, alkaalinen	RM 81	1-5%
		Yleispuhdistusaine	RM 55	0,5-8%
	Auto-/kuorma-autokorjaamot	Tehopesuaine, alkaalinen (auton ulkopinnan-/alustan-pesu)	RM 81	1-5%
	Laivanvarusteet	Tehopesuaine ulkopintoihin, alkaalinen	RM 81	1-5%

Laitteiston asennus

Vain valtuutettu ammattihenkilöstö!

Asennus

HUOMIO

Jotta vältyttäisiin laitteen ylikuumenemiselta, sen sijoituspaikan tulee olla riittävästi tuuletettu.

– Laitetta ei saa yhdistää vesijohtoputkiin ja korkeapaineletkuihin jäykästi asennettuna. Väliin on ehdottomasti asennettava yhdysletkut.

– Vesijohtoverkon ja yhdysletkun väliin on asennettava sulkuventtiili.

Korkeapaineletkujen asennus

Asennuksessa on noudatettava saksalaista standardia VDMA-Einheitsblatt 24416 „Hochdruckreiniger; Festinstallierte Hochdruckreinigungssysteme; Begriffe, Anforderungen, Installation, Prüfung“. Suomeksi: VDMA-ohje 24416 "Korkeapainepesurit; kiinteästi asennetta-vat korkeapainepuhdistusjärjestelmät; käsitteet, vaatimukset, asennus, testaus". (Ohjeen tilaus: Beuth Verlag, Köln, www.beuth.de).

• Putkiston painehäviön pitää jäädä alle 1,5 MPa.
• Valmis putkisto on koestettava 32 MPa paineella.
• Putkijohdotuksen eristyksen tulee olla lämmönkestävä 100 °C asti.

Veden otto

HUOMIO

Laitteisto voi vaurioitua käytettäessä sopimatonta vettä. Huomautus:Epäpuhtaudet tulovedessä saattavat va- hingoittaa laitteistoa. Kärcher suosittelee käytettäväksi vedensuodatinta, silmäkoko < 80 μm. Raakaveden laadun edellytykset:

pH-arvo 6,5...9,5
sähkönjohtokyky < 2000 μS/cm
kerrostuvia aineita < 0,5 mg/l *
suodatettavat aineet (karkeus alle 0,025 mm)	< 20 mg/l
Hillivedyt < 20 mg/l
Kloridi < 300 mg/l
Kalsium < 85 mg/l **
Kokonaiskovuus < 15 °dH **
Rauta < 0,5 mg/l
Mangaani < 0,05 mg/l
Kupari < 0,02 mg/l
ei saa haista epämiellyttävälle

* Näytekoko 1 l / laskeutusaika 30 minuuttia
** korkeammat arvot edellyttävät kalkinpoistoa.
→ Liitä veden sisääntuloliitin vesiletkulla vesijohtoverkostoon.
– Vedensyötön tehon on oltava vähintään 4000 l/h HDC 40/XX varten, 6000 l/h HDC 60/XX varten, 8000 l/h HDC 80/XX varten, vähintään 0,15 MPa paineella.
– Laitteet ilman esipainepumppua: Veden lämpötilan tulee olla alle 60 °C.
– Laitteet esipainepumpulla: Veden lämpötilan tulee olla alle 85 °C.

Sähköliitäntä

Huomautus: Virtapiikki laitetta käynnistettäessä aiheuttaa lyhytaikaisen jännitteen alenemisen. Joissakin tilanteissa jännitteen aleneminen saattaa vaikuttaa myös muihin laitteisiin ja niiden käyttöön.

HUOMIO

Sähköliitännän suurinta sallittua verkkovastusta ei saa ylittää (katso tekniset tiedot). Jos ilmenee epäselvyyksiä koskien verkkoliitäntäsi käytettävissä olevaa verkkovastusta, ota yhteys energiansyöttöyhtiöösi.

• Katso liitäntäarvot teknisistä tiedoista ja tyyppikilvestä.
  – Sähköliitännät on suoritettava sähköasentajan toimesta ja niiden on oltava IEC 60364-1:n mukaisia.
  – Sähköä johtavat osat, kaapelit ja työalueella olevat laitteet on suojattava niin, ettei vesisuihku pääse niihin.

⚠VAARA

Sähkötapaturmien välttämiseksi suosittelemme käyttämään pistorasioita, joissa on esikytketyt virhevirran turvakytkimet (maks. 30 mA nimellislaukaisuvirran voimakkuus).

EY-vaatimustenmukaisuusvakuutus

Vakuutamme, että alla mainitut tuotteet vastaavat suunnitteluitaan ja rakenteeltaan sekä valmistustavaltaan EU-direktiivien asianomaisia turvallisuus- ja terveysvaatimuksia. Jos tuotteeseen/tuotteisiin tehdään muutoksia, joista ei ole sovittu kanssamme, tämä vakuutus ei ole enää voimassa.

Tuote: korkeapainepesuri

Tyyppi: 2.509-xxx

Yksiselitteiset EU-direktiivit

2006/42/EY (+2009/127/EY)

2009/125/EY

2011/65/EU

2014/30/EU

Sovelletut harmonisoidut standardit

EN IEC 63000: 2018

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2014

EN 61000-3-11:2000

EN 61000-3-12: 2011

EN 61000-6-2: 2005

EN 61000-6-4: 2007

EN 62233: 2008

Käytetyt määräykset

(EU) 2019/1781

5.957-926

Allekirjoittaneet toimivat yrityksen johtokunnan puolesta ja sen valtakirjalla.

H. Jenner

Dokumentointivastaava:

S. Reiser

Alfred Kärcher SE & Co. KG

Kussakin maassa ovat voimassa valtuuttamamme myyntiorganisaation julkaisemat takuuehdot. Materiaali- ja valmistusvirheistä mahdollisesti aiheutuvat virheet laitteessa korjaamme takuuaikana maksutta.

Asiakaspalvelu
Laitteistotyyppi: Valmistenro: Käyttöönottopäiväys:
Tarkastuspäiväys:Tulos:Allekirjoitus
Tarkastuspäiväys:Tulos:Allekirjoitus
Tarkastuspäiväys:Tulos:Allekirjoitus
Tarkastuspäiväys:Tulos:Allekirjoitus
Tarkastuspäiväys:Tulos:Allekirjoitus
