NÁVOD NA OBSLUHU HWS205GGEH1 HAIER

Príručka používateľa Vinotéka HWS209GFH1 HWS201GDFH1 HWS205GGEH1 HWS209FDH1

Ďakujeme za zakúpenie produktu Haier. Pred použitím tohto spotrebiča si pozorne prečítajte tieto pokyny. Pokyny obsahujú dôležité informácie, ktoré vám pomôžu vyťažiť zo spotrebiča maximum a zaistia bezpečnú a správnu inštaláciu, používanie a údržbu. Túto príručku uschovajte na vhodnom mieste, aby ste si mohli kedykoľvek prečítať pokyny na bezpečné a správne používanie spotrebiča. Ak spotrebič predávate, darujete alebo ho nechávate v domácnosti po odsťahovaní, nezabudnite s ním novému vlastníkovi odovzdať aj túto príručku, aby sa mohol oboznámiť so spotrebičom a bezpečnostnými upozorneniami.

Všeobecné informácie a tipy

Informácie o životnom prostredí

Likvidácia Pomáhajte chrániť životné prostredie a zdravie ľudí. Obal vyhoďte do vhodných nádob na recykláciu. Pomáhajte recyklovať odpad z elektrických a elektronických prístrojov. Spotrebiče označené týmto symbolom nelikvidujte s domácim odpadom. Výrobok odneste do miestneho recyklačného strediska alebo kontaktujte mestský úrad.

VAROVANIE! Nebezpečenstvo poranenia alebo zadusenia! Chladivá a plyny sa musia likvidovať profesionálnym spôsobom. Pred správnou likvidáciou sa uistite, že nie je poškodené potrubie okruhu chladiva. Spotrebič odpojte od elektrickej siete. Odrežte a zlikvidujte napájací kábel. Vyberte podnosy a zásuvky, ako aj západku a tesnenie dverí, aby ste zabránili zatvoreniu detí a domácich zvierat vnútri spotrebiča. Staré spotrebiče majú ešte stále určitú zostatkovú hodnotu. Ekologický spôsob likvidácie zabezpečí opätovné zhodnotenie cenných surovín a ich opätovné použitie. Ako expandér izolačnej peny sa používa cyklopentán. Je to horľavá látka, ktorá nie je škodlivá pre ozón. Zabezpečením správnej likvidácie tohto výrobku pomôžete zabrániť možným negatívnym vplyvom na životné prostredie a ľudské zdravie, ku ktorým by v opačnom prípade mohlo dôjsť. Podrobnejšie informácie o recyklácii tohto výrobku získate na príslušnom miestnom úrade, v zberných surovinách alebo v predajni, kde ste si výrobok zakúpili.Obsah

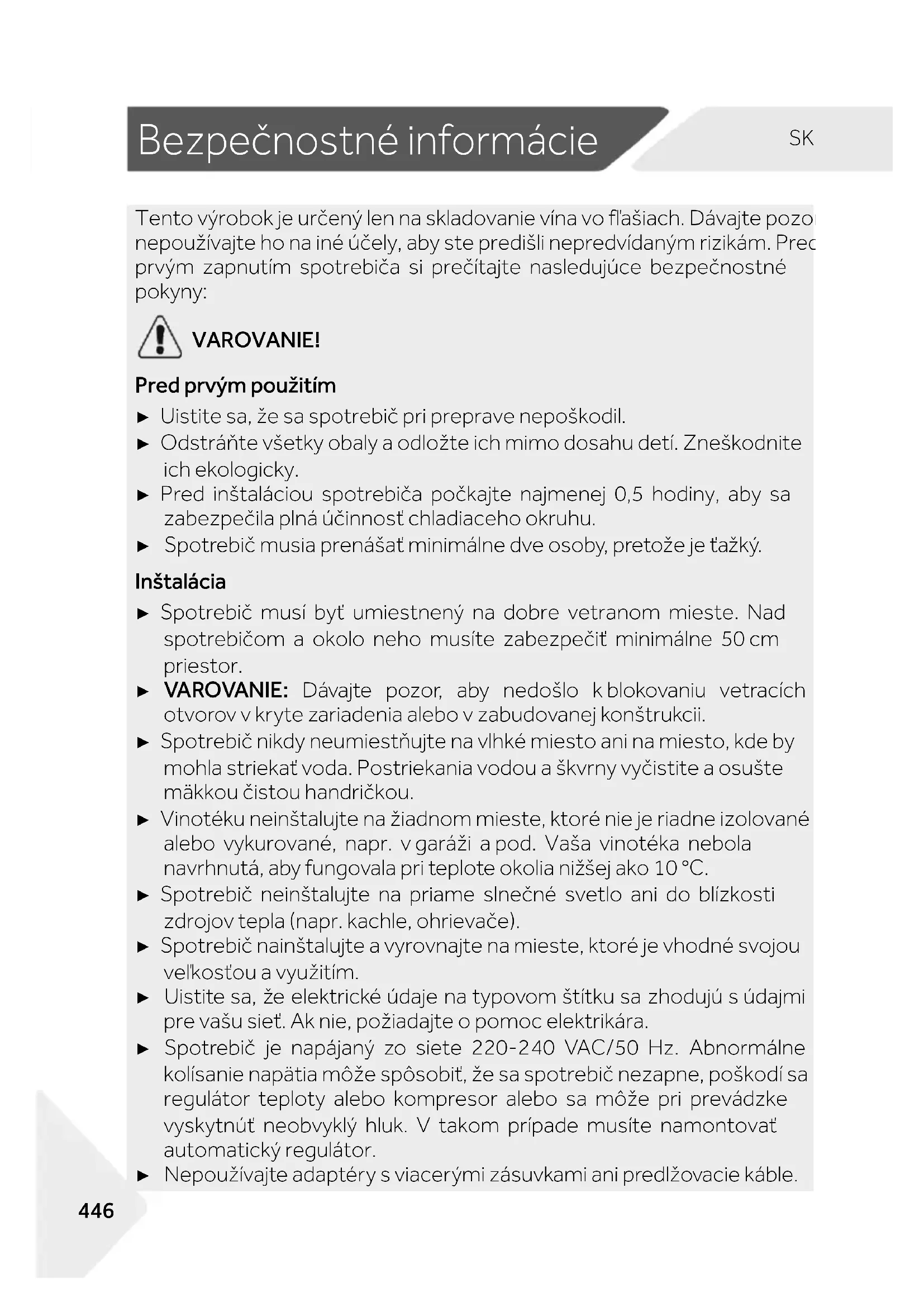

Bezpečnostné informácie

Bezpečnostné in formácie Tento výrobok je určený len na skladovanie vína vo fľašiach. Dávajte pozor, nepoužívajte ho na iné účely, aby ste predišli nepredvídaným rizikám. Pred prvým zapnutím spotrebiča si prečítajte nasledujúce bezpečnostné pokyny: VAROVANIE! Pred prvým použitím ► Uistite sa, že sa spotrebič pri preprave nepoškodil. ► Odstráňte všetky obaly a odložte ich mimo dosahu detí. Zneškodnite ich ekologicky. ► Pred inštaláciou spotrebiča počkajte najmenej 0,5 hodiny, aby sa zabezpečila plná účinnosť chladiaceho okruhu. ► Spotrebič musia prenášať minimálne dve osoby, pretože je ťažký. Inštalácia ► Spotrebič musí byť umiestnený na dobre vetranom mieste. Nad spotrebičom a okolo neho musíte zabezpečiť minimálne 50 cm priestor. ► VAROVANIE: Dávajte pozor, aby nedošlo k blokovaniu vetracích otvorov v kryte zariadenia alebo v zabudovanej konštrukcii. ► Spotrebič nikdy neumiestňujte na vlhké miesto ani na miesto, kde by mohla striekať voda. Postriekania vodou a škvrny vyčistite a osušte mäkkou čistou handričkou. ► Vinotéku neinštalujte na žiadnom mieste, ktoré nie je riadne izolované alebo vykurované, napr. v garáži a pod. Vaša vinotéka nebola navrhnutá, aby fungovala pri teplote okolia nižšej ako 10 °C. ► Spotrebič neinštalujte na priame slnečné svetlo ani do blízkosti zdrojov tepla (napr. kachle, ohrievače). ► Spotrebič nainštalujte a vyrovnajte na mieste, ktoré je vhodné svojou veľkosťou a využitím. ► Uistite sa, že elektrické údaje na typovom štítku sa zhodujú s údajmi pre vašu sieť. Ak nie, požiadajte o pomoc elektrikára. ► Spotrebič je napájaný zo siete 220-240 VAC/50 Hz. Abnormálne kolísanie napätia môže spôsobiť, že sa spotrebič nezapne, poškodí sa regulátor teploty alebo kompresor alebo sa môže pri prevádzke vyskytnúť neobvyklý hluk. V takom prípade musíte namontovať automatický regulátor. ► Nepoužívajte adaptéry s viacerými zásuvkami ani predlžovacie káble.Bezpečnostné informácie

VAROVANIE! ► VAROVANIE: Na zadnú stranu spotrebiča neumiestňujte rozvodky zásuvky ani prenosné napájacie káble. ► VAROVANIE: Pri umiestnení spotrebiča zabezpečte, aby sa napájací kábel nezachytil ani nepoškodil. ► Na napájací kábel nestúpajte. ► Použite samostatnú uzemnenú zásuvku, aby k nej bol zabezpečený jednoduchý prístup. Spotrebič musí byť uzemnený. ► Len pre Spojené kráľovstvo: Napájací kábel spotrebiča je vybavený 3-vodičovou (uzemňovacou) zástrčkou, ktorá sa vsúva do štandardnej 3-vodičovej (uzemnenej) zásuvky. Tretí kolík (uzemnenie) nikdy neodrezávajte ani neodstraňujte. Po inštalácii zariadenia musí byť zástrčka prístupná. ► VAROVANIE: Nepoškoďte chladiaci okruh. Každodenné používanie ► Deti staršie ako 8 rokov a osoby s obmedzenými fyzickými, zmyslovými alebo duševnými schopnosťami alebo nedostatkom skúseností či vedomostí môžu tento spotrebič používať pod dohľadom, resp. po poučení a oboznámení sa s bezpečným spôsobom používania a porozumení možným nebezpečenstvám. ► Deti sa so spotrebičom nesmú hrať. ► Deti vo veku od 3 do 8 rokov môžu do chladiacich spotrebičov nakladať a vykladať potraviny, nesmú ich však čistiť ani inštalovať. ► Deťom do 3 rokov nedovoľte, aby sa priblížili ku spotrebiču, pokiaľ nie sú pod neustálym dohľadom. ► Čistenie a údržbu nesmú vykonávať deti bez dozoru. ► Zariadenie musí byť umiestnené tak, aby bola zástrčka prístupná. ► Ak v blízkosti spotrebiča uniká uhoľný plyn alebo iný horľavý plyn, vypnite ventil unikajúceho plynu, otvorte dvere a okná a neodpájajte napájací kábel spotrebiča. ► Po odpojení napájania počkajte najmenej 7 minút, kým ho znova pripojíte. ► Zariadenie nezdvíhajte za rukoväte dverí. ► Kľúče musíte uchovávať mimo dosahu detí a nie v blízkosti zariadenia, aby sa zabránilo uzamknutiu detí vo vnútri zariadenia.Bezpečnostné informácie

VAROVANIE! ► Všimnite si, že spotrebič je nastavený na prevádzku v špecifickom klimatickom pásme 10 až 38 °C. Spotrebič možno nebude fungovať správne, ak sa ponechá dlho v prostredí s teplotou, ktorá je vyššia alebo nižšia než uvedený rozsah. ► Na zariadenie neumiestňujte nestabilné predmety (ťažké predmety, nádoby naplnené vodou), aby nedošlo k zraneniu osôb pádom alebo úrazu elektrickým prúdom po kontakte s vodou. ► Dvere otvárajte a zatvárajte iba pomocou rukovätí. Medzera medzi dverami a skrinkou je veľmi úzka. Do týchto priestorov nevkladajte ruky, aby nedošlo k pricviknutiu prstov. Dvere spotrebiča otvárajte alebo zatvárajte iba vtedy, ak v rozsahu pohybu dverí nestoja žiadne deti. ► V spotrebiči ani v jeho blízkosti neskladujte a nepoužívajte horľavé, výbušné alebo korozívne materiály. ► V tomto spotrebiči neskladujte výbušné látky ako sú plechovky s aerosólmi, ktoré podporujú horenie. ► V spotrebiči neskladujte lieky, baktérie ani chemické látky. Tento spotrebič je domáci spotrebič. Neodporúčame vám, aby ste v ňom skladovali materiály, ktoré vyžadujú presné teploty. ► V priehradke na víno nenastavujte zbytočne nízku teplotu. Pri vysokých nastaveniach sa môžu vyskytnúť mínusové teploty. Pozor: Fľaše môžu prasknúť ► Počas prevádzky sa nedotýkajte vnútorného povrchu priestoru spotrebiča, najmä nie mokrými rukami, pretože by vám mohli ruky primrznúť k povrchu. ► Správne ochladenie vína dosiahnete, ak nebudete spotrebič preťažovať. ► V prípade prerušenia napájania alebo pred čistením odpojte spotrebič zo zásuvky. Pred opätovným zapnutím spotrebiča počkajte najmenej 7 minút, pretože časté spúšťanie môže poškodiť kompresor. ► VAROVANIE: Vnútri spotrebiča nepoužívajte elektrické spotrebiče, pokiaľ ich používanie neschválil výrobca. Poškodený napájací kábel musia vymeniť v zákazníckom servise, aby sa zabránilo nebezpečenstvu (pozrite záručný list). ► Ak chcete predĺžiť životnosť spotrebiča, nevypínajte ho. ► Spotrebič nikdy neukladajte na podlahu v horizontálnej polohe. Ak bol spotrebič naklonený o viac ako 45°, počkajte pred jeho pripojením 24 hodín.Bezpečnostné rady

VAROVANIE! Údržba/čistenie ► Keď čistenie a údržbu vykonávajú deti, nenechávajte ich bez dozoru. ► Pred vykonávaním akejkoľvek bežnej údržby odpojte spotrebič od elektrickej siete. Pred opätovným zapnutím spotrebiča počkajte najmenej 7 minút, pretože časté spúšťanie môže poškodiť kompresor. ► Pri odpájaní spotrebiča chyťte zástrčku, nie kábel. ► Spotrebič nečistite tvrdými kefami, drôtenými kefami, čistiacim práškom, benzínom, amylacetátom, acetónom ani podobnými organickými roztokmi, kyselinami ani zásadami. Čistite pomocou špeciálneho čistiaceho prostriedku na chladničky/mrazničky, aby ste zabránili poškodeniu. Prípadne použite teplú vodu a roztok sódy bikarbóny – približne lyžicu sódy bikarbóny na liter vody. Dôkladne opláchnite vodou a utrite dosucha. Nepoužívajte čistiace prášky ani iné abrazívne čistiace prostriedky. Odnímateľné časti neumývajte v umývačke riadu. ► VAROVANIE: Na urýchlenie odmrazovania nepoužívajte mechanické nástroje ani iné prostriedky s výnimkou tých, ktoré odporúča výrobca. ► Ak je poškodený vonkajší napájací kábel, v záujme eliminácie akéhokoľvek rizika ho musí vymeniť výrobca, jeho servisný zástupca alebo rovnako kvalifikovaná osoba. ► Spotrebič sa nepokúšajte sami opravovať, rozoberať alebo upravovať. V prípade opravy kontaktujte náš zákaznícky servis. ► Ak sú poškodené žiarovky, v záujme eliminácie akéhokoľvek rizika ich musí vymeniť výrobca, jeho servisný zástupca alebo rovnako kvalifikovaná osoba. ► Aspoň raz za rok odstráňte prach zo zadnej strany jednotky, aby ste predišli nebezpečenstvu požiaru a zvýšenej spotrebe energie. ► Pri umiestnení spotrebiča zabezpečte, aby sa napájací kábel nezachytil ani nepoškodil. ► Na zadnú stranu spotrebiča neumiestňujte rozvodky zásuvky ani prenosné napájacie káble ► Počas čistenia na spotrebič nestriekajte ani ho neoplachujte. ► Na čistenie spotrebiča nepoužívajte prúd vody ani paru.Bezpečnostné rady

► Chladné sklenené dvere nečistite horúcou vodou. Náhla zmena teploty môže spôsobiť rozbitie skla. ► Ak spotrebič nebudete dlhšiu dobu používať, nechajte ho otvorený, aby sa vo vnútri nehromadil zápach a nepríjemné pachy. Informácie o plyne chladiva VAROVANIE! Spotrebič obsahuje horľavé chladivo IZOBUTÁN (R600a). Uistite sa, že sa počas prepravy alebo inštalácie nepoškodil chladiaci okruh. Unikajúce chladivo môže spôsobiť poranenie očí alebo vznietenie. Ak došlo k poškodeniu, udržujte zdroje otvoreného ohňa mimo dosahu, dôkladne vyvetrajte miestnosť a nepripájajte ani neodpájajte napájacie káble spotrebiča alebo akéhokoľvek iného spotrebiča. Informujte zákaznícky servis. V prípade kontaktu očí s chladivom, okamžite vypláchnite oči pod tečúcou vodou a okamžite kontaktujte očného lekára. VAROVANIE: Chladiaci systém je pod vysokým tlakom. Nemanipulujte s ním. Vzhľadom na použitie horľavých chladív spotrebič nainštalujte, manipulujte s ním a opravujte ho výhradne podľa pokynov. Informácie o likvidácii spotrebiča vám poskytne profesionálny zástupca alebo náš popredajný servis.Bezpečnostné rady

Určené použitie Tento spotrebič je určený na používanie v domácnostiach a podobných aplikáciách, ako sú - kuchynské priestory pre personál v obchodoch, úradoch a iných pracovných prostrediach; - farmy, ako aj na použitie pre zákazníkov v hoteloch, moteloch a ďalších prostrediach rezidenčného typu; - prostredie typu prenocovania s raňajkami; - stravovacie služby a podobné, iné ako maloobchodné, priestory. ► S cieľom zaistiť bezpečné uchovávanie vína dodržujte tento návod na použitie. ► Podrobnosti o najvhodnejšej časti v priehradke spotrebiča, kde sa majú skladovať určité druhy potravín, s ohľadom na rozloženie teploty, ktorá môže byť prítomná v rôznych priehradkách spotrebiča, sú uvedené v druhej časti príručky. Zmeny alebo úpravy spotrebiča nie sú povolené. Neúmyselné použitie môže spôsobiť nebezpečenstvo a stratu nárokov na záruku.

Aby nedošlo k poškodeniu kvality vína, dodržujte nasledujúce pokyny: - Otvorenie dverí na dlhší čas môže spôsobiť výrazné zvýšenie teploty v priehradkách spotrebiča - Ak chcete nechať vínotéku dlhší čas prázdnu, vypnite ju, odmrazte, vyčistite, vysušte a dvere nechajte otvorené, aby sa vnútri spotrebiča nemnožili plesneBezpečnostné rady

Likvidácia Symbol na výrobku alebo jeho balení označuje, že sa s ním nesmie zaobchádzať ako s komunálnym odpadom. Namiesto toho je treba spotrebič odovzdať v príslušnom zbernom stredisku na recykláciu elektrických a elektronických zariadení. Zabezpečením správnej likvidácie tohto výrobku pomôžete zabrániť možným negatívnym vplyvom na životné prostredie a ľudské zdravie, ktoré by inak mohli byť spôsobené nevhodným postupom pri jeho likvidácii. Podrobnejšie informácie o recyklácii tohto výrobku získate na príslušnom miestnom úrade, v zberných surovinách alebo v predajni, kde ste si výrobok zakúpili. Vzhľadom na použitie horľavých plynov dajte spotrebič zlikvidovať profesionálnemu zástupcovi alebo v našom popredajnom servise. VAROVANIE! Nebezpečenstvo zadusenia! Chladivá a plyny sa musia likvidovať profesionálnym spôsobom. Pred správnou likvidáciou sa uistite, že nie je poškodené potrubie okruhu chladiva. Spotrebič odpojte od elektrickej siete. Odrežte a zlikvidujte napájací kábel. Vyberte podnosy a zásuvky, ako aj západku a tesnenie dverí, aby ste zabránili zatvoreniu detí a domácich zvierat vnútri spotrebiča.Údržba

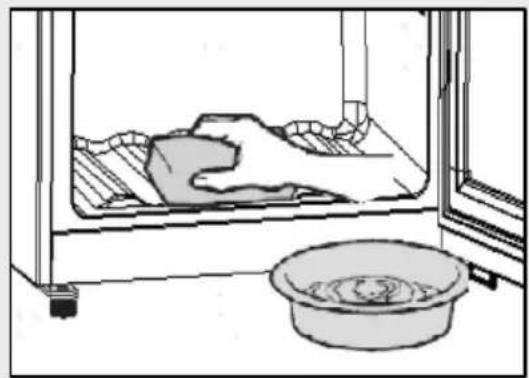

► VAROVANIE: Spotrebič pred čistením odpojte od elektrickej siete. ► Spotrebič nečistite tvrdými kefami, drôtenými kefami, čistiacim práškom, benzínom, amylacetátom, acetónom ani podobnými organickými roztokmi, kyselinami ani zásadami. Čistite pomocou špeciálneho čistiaceho prostriedku na chladničky, aby ste zabránili poškodeniu. ► Spotrebič čistite, keď je v ňom uskladnené len malé množstvo alebo žiadne víno. Čistiť ho je potrebné iba keď je znečistený. ► Vnútro a skrinku spotrebiča čistite špongiou navlhčenou v teplej vode s prídavkom neutrálneho čistiaceho prostriedku. ► Opláchnite čistou teplou vodou a osušte mäkkou handričkou. ► Žiadne časti spotrebiča nečistite v umývačke riadu. ► Pred opätovným zapnutím zariadenia počkajte najmenej 7 minút, pretože časté štartovanie môže poškodiť kompresor. Čistenie tesnenia dverí: ► Tesnenia dverí musíte čistiť každé 3 mesiace, aby sa zabezpečilo ich správne utesnenie. Ako je uvedené nižšie: Odstráňte: Uchopte tesnenie dverí a vytiahnite ho v smere šípky, aby ste postupne vybrali celé tesnenie dverí. Kefu namočte do vody alebo do liehu. Najskôr vyčistite drážku tesnenia dverí poťahovaním kefy tam a späť. Potom utrite povrch tesnenia dverí utierkou namočenou vo vode alebo v bežnom alkohole. Nakoniec umyte tesnenie dverí a utrite ho dosucha čistou utierkou.Údržba

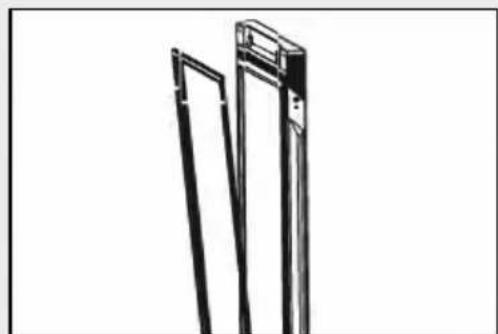

Inštalácia tesnenia dverí po vyčistení: Pred inštaláciou sa uistite, či na tesnení dverí nie je voda. Vložte tesnenie dverí do drážky a rukou ho pevne utláčajte zhora nadol, kým celé tesnenie dverí nezasuniete do drážky. Čistenie poličiek: ► Všetky poličky sa dajú vybrať a vyčistiť. ► Vyberte všetky fľaše. ► Potiahnite stojan na víno dopredu až na doraz, potom ho naklonený zdvihnite a vyberte. ► Poličku vyčistite mäkkou handričkou. ► Pred opätovným vložením počkajte, kým poličky neuschnú VAROVANIE: Po odpojení napájania počkajte najmenej 7 minút, kým ho znova pripojíte.Príslušenstvo

Skontrolujte príslušenstvo a literatúru podľa tohto zoznamu:

Názov Ser- visná karta Polica Kryt závesu Energe- tický štítok kľúč Rukoväť Skrutka Skrut- kovací uzáver Kryt HWS209GFH1

Poznámka Z dôvodu technických zmien a rôznych modelov sa môžu niektoré ilustrácie v tejto príručke líšiť od vášho modelu.

Vyberte spotrebič z obalu. Odstráňte všetok obalový materiál vrátane penovej základne a všetkej lepiacej pásky, ktorá drží príslušenstvo.

2. Podmienky prostredia

Teplota v miestnosti musí byť vždy v rozsahu 10 °C až 38 °C, pretože to môže mať vplyv na teplotu vnútri spotrebiča a na jeho spotrebu energie. Spotrebič neinštalujte v blízkosti iných spotrebičov vyžarujúcich teplo (rúry, chladničky) bez izolácie.

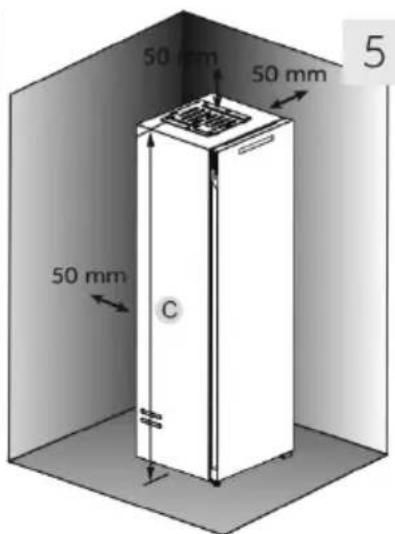

3. Požiadavky na priestor

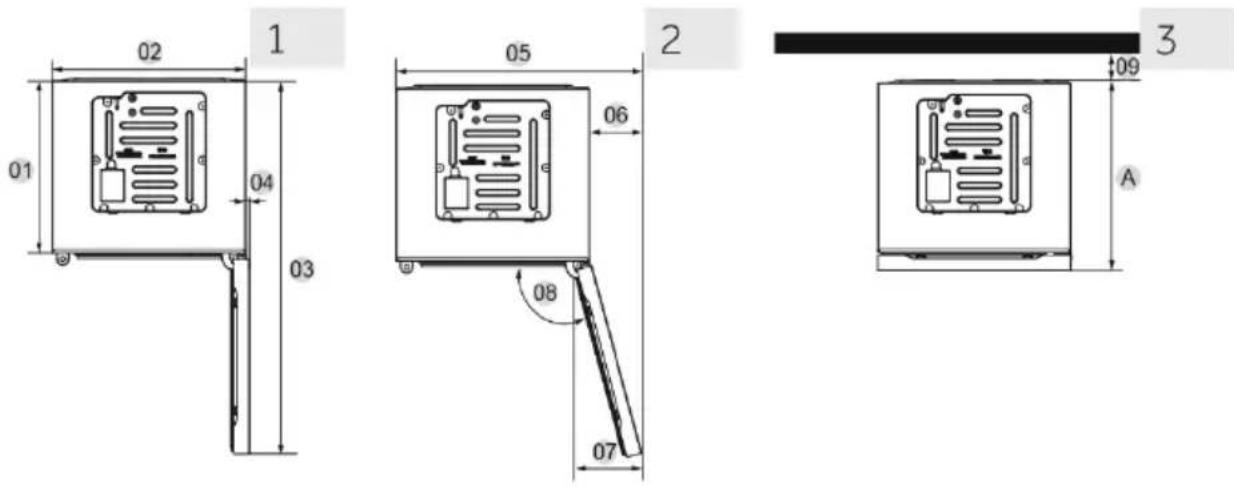

Potrebný priestor na otvorenie dverí (obr. 1, 2, 3, 4). Na dosiahnutie dostatočnej ventilácie spotrebiča je z bezpečnostných dôvodov potrebné dodržiavať požiadavky pre správne vetranie (obr. 5).

VAROVANIE! ► Udržujte vetracie otvory na spotrebiči alebo v štruktúre na zabudovanie bez prekážok. Tento chladiaci spotrebič nie je určený na použitie ako zabudovaný spotrebič. 5 Vyrovnanie spotrebiča Zariadenie musí byť umiestnené na rovnom a pevnom povrchu.

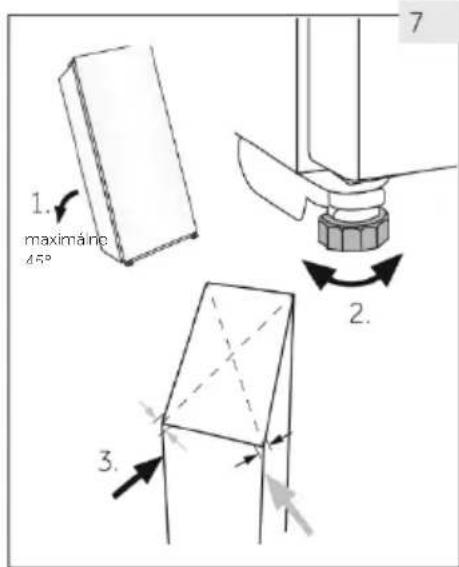

1. Spotrebič nakloňte mierne dozadu (obr. 7).

2. Nastaviteľné predné nožičky nastavte na

požadovanú úroveň otáčaním.

3. Stabilitu môžete skontrolovať striedavým

potlačením v smere uhlopriečky. Mierne hojdanie by malo byť rovnaké v obidvoch smeroch. V opačnom prípade môže dôjsť k zdeformovaniu rámu; výsledkom je aj možné nedostatočné tesnenie dverí. Mierna tendencia naklonenia dozadu uľahčuje zatváranie dverí.

maximálne 45ºInštalácia

6. Jemné doladenie dverí

Spotrebič sa zatvára ľahšie, ak použijete vyrovnávacie nožičky vpredu: Nastaviteľné nožičky (obr. 8) otáčaním nastavte nahor alebo nadol: ► Otáčaním nožičiek v smere hodinových ručičiek sa spotrebič zdvihne. ► Otáčaním nožičiek proti smeru hodinových ručičiek sa zariadenie zníži.

Bezúdržbový mazací olej sa nachádza v puzdre kompresora. Ak je spotrebič naklonený, tento olej sa môže počas prepravy dostať do uzatvoreného systému rúrok. Pred pripojením spotrebiča ku zdroju napájania počkajte 0,5 hodiny (obr. 9), aby olej stiekol späť do puzdra.

8. Elektrické zapojenie

Pred každým pripojením skontrolujte, či: ► napájanie, zásuvka a istenie zodpovedajú typovému štítku. ► je sieťová zásuvka uzemnená a nie je pripojený žiadny adaptér s viacerými zásuvkami ani predlžovací kábel. ► sú zástrčka a zásuvka správne zapojené. Zástrčku pripojte k správne nainštalovanej domácej zásuvke. VAROVANIE! Poškodený napájací kábel musia vymeniť v zákazníckom servise, aby sa zabránilo nebezpečenstvu (pozrite záručný list).

9. Zmena smeru otvárania dverí

Pred pripojením spotrebiča ku zdroju napájania musíte skontrolovať, či nemusíte otočenie dverí zmeniť z pravej strany (pri dodaní) na ľavú, ak to vyžaduje miesto inštalácie a použiteľnosť VAROVANIE! ► Spotrebič je ťažký. Zmenu smeru zatvárania dverí musia vykonávať dve osoby. ► Pred akoukoľvek činnosťou najskôr odpojte spotrebič od elektrickej siete. ► Spotrebič nenakláňajte o viac než 45°, aby ste predišli poškodeniu chladiaceho systému.Inštalácia

1. Pripravte si potrebné nástroje

3. Odstráňte predný kryt a malý kryt skrinky a odstráňte

malý kryt z ľavej strany a nainštalujte ho na pravú stranu

4. Odstráňte horný záves a odskrutkujte hriadeľ z

horného závesu, otočte ho o 180° vertikálne a skrutkujte ho k hornému závesu v smere, ako je znázornené na obrázku

5. Odstráňte predný kryt a malý kryt tela dverí a

odstráňte malý kryt z pravej strany, otočte ho vodorovne o 180° a nainštalujte ho na ľavú stranu predného krytu tela dverí, ako je znázornené na obrázku.

6. Odstráňte puzdro hriadeľa a blok gumovej zátky z

ľavej strany tela dverí a nainštalujte ich na pravú stranu, ako je znázornené na obrázku

7. Odstráňte modul CAM a zarážku dverí zo spodku ľavej

8. Odstráňte zostavu nohy na ľavej strane spodku

skrinky a zostavu pravého kolieska, ako je znázornené na obrázku, posuňte hriadeľ a CAM na zostave kolieska z ľavej strany na pravú stranu a upevnite ich pomocou matice

nainštalujte postupne kryt ľavého závesu (vo vrecku), predný kryt dverí a skrinku

► Odstráňte všetok obalový materiál. Patrí sem penová základňa a všetka lepiaca páska, ktorá drží príslušenstvo vinotéky zvnútra aj zvonku. Odložte ich mimo dosahu detí a zneškodnite ich ekologicky. ► Pred vložením vína spotrebič umyte vodou a jemným čistiacim prostriedkom zvnútra aj zvonka. ► Po vyrovnaní spotrebiča do vodorovnej polohy a jeho vyčistení počkajte pred pripojením k elektrickej sieti minimálne 2 hodiny. ► Po pripojení jednotky k elektrickej zásuvke ju pred vykonaním akýchkoľvek nastavení nechajte aspoň 30 minút bežať, aby sa aklimatizovala. ► Teplota sa automaticky nastaví na 12 °C. Ak je to potrebné, môžete tieto teploty zmeniť manuálne. Pozrite si časť TEPLOTA.

2. Dotykové tlačidlá

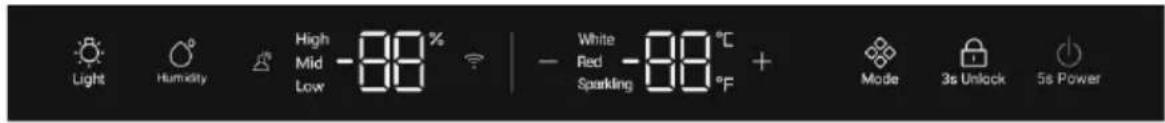

Tlačidlá na ovládacom paneli sú dotykové tlačidlá, ktoré reagujú na ľahký dotyk prstom.

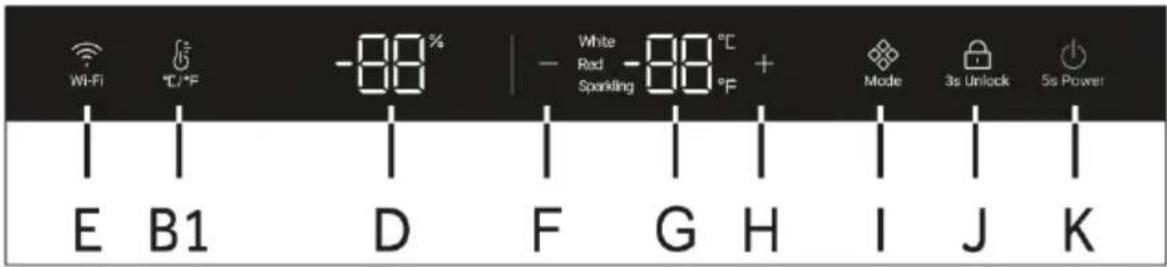

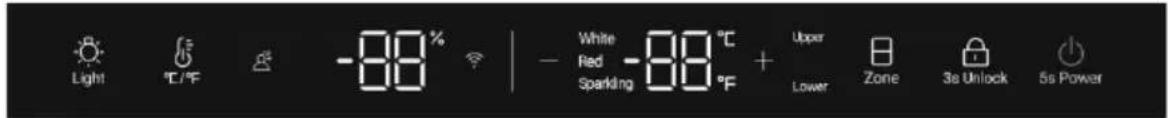

HWS201GDFH1 A Tlačidlo osvetlenia B1 Tlačidlo zmeny °C/°F C Funkčné tlačidlo Motion Glow D Zobrazenie vlhkosti E Tlačidlo WiFi F Tlačidlo úpravy teploty: nadol G Displej zobrazujúci teplotu H Tlačidlo úpravy teploty: nahor I1 Tlačidlo výberu teplotnej zóny J Tlačidlo uzamknutia K VypínačPoužite

4. Funkcia automatického uzamknutia

V stave uzamknutej obrazovky stlačte tlačidlo uzamknutia na 3 sekundy, na obrazovke displeja sa zobrazí 3, 2 a 1, obrazovka sa odomkne a ikona zámku bude tlmená, ak nevykonáte žiadny úkon, obrazovka sa po 30 sekundách automaticky uzamkne. V stave uzamknutej obrazovky sú všetky ikony zapnuté a tlačidlo na obrazovke nemožno ovládať (okrem tlačidla osvetlenia)

Poznámka Prednastavenia ► Po pripojení jednotky do elektrickej zásuvky ju pred vykonaním akýchkoľvek nastavení nechajte aspoň 30 minút v prevádzke, aby sa aklimatizovala. ► Keď sa spotrebič po odpojení od elektrického napájania znovu zapne, môže trvať niekoľko hodín, kým sa dosiahne správna teplota. Presný čas sa líši v závislosti od prostredia a nastavenia teploty.

Stlačením tlačidla alebo začne blikať displej. Stlačením tlačidla alebo nastavte požadovanú teplotu. Rozsah nastavenia teploty: 5 – 20 °C (41 – 68 °F). Po uplynutí 3 sekúnd sa teplota potvrdí.

7. Funkcia Mode (Režim) alebo Zone (Zóna)

Stlačte tlačidlo . Prepínač teploty z nastavenia pre šumivé víno (8 °C alebo 47 °F) na nastavenie pre biele (12 °C alebo 54 °F) na červené víno (16 °C alebo 61 °F). (for HWS209*, HWS205*) V neuzamknutom stave ikona „ “ svieti naplno. Ak sa aktuálny displej vzťahuje na hornú teplotnú zónu, rozsvieti sa horná ikona a dolná ikona bude vypnutá. Ak v danom čase stlačíte tlačidlo „ “, rozsvieti sa dolná ikona a horná zhasne. (for HWS201*) Odporúčané nastavenia teploty Pre rôzne druhy vína sa odporúčajú nasledujúce teploty. Červené víno + 13 °C až +20 °C (+55 °F až +68 °F) Šumivé víno +5 °C až +8 °C (+41 °F až 47 °F) Biele víno +9 °C až +12 °C (+48 °F až +54 °F)

Ak víno skladujete dlho, mali by ste ho skladovať pri teplote od +10 °C do +12 °C (50 °F až +54 °F).

8. Pohotovostný režim

Obrazovka displeja sa automaticky rozsvieti pri dotyku ľubovoľného tlačidla alebo otvorení dverí, keď je zapnutá funkcia Motion Glow, ak sa niekto priblíži k dverám, rozsvietia sa obrazovka a svetlo. (pre HWS209G*' HWS201*) Ak neurobíte žiadny úkon, obrazovka a svetlo sa po 30 sekundách automaticky vypnú.Použite

Poznámka Vplyvy na teploty Teplota vnútri spotrebiča je ovplyvnená nasledujúcimi faktormi: Teplota okolitého prostredia Množstvo skladovaných fliaš Frekvencia otvárania dverí Umiestnenie spotrebiča Východiskové nastavenie je 12 °C Keď displej prestane blikať, vráti sa späť k zobrazovaniu aktuálnej teploty vo vinotéke. Dosiahnutie nastavenej teploty bude nejaký čas trvať.

Stlačením tlačidla sa prepína zobrazovanie hodnoty medzi stupňami Fahrenheita a Celzia. (okrem HWS209GFH1). Stlačte tlačidlo na 3 sekundy, čím prepnete medzi stupňami Fahrenheita a Celzia, platí pre HWS209GFH1.

Tlačidlo Wi-Fi podržte 3 sekundy, tlačidlo Wi-Fi začne rýchlo blikať a automaticky sa prepne do režimu konfigurácie. Stlačte tlačidlo na 3 sekundy, tlačidlo Wi-Fi začne rýchlo blikať a automaticky prejde do režimu konfigurácie (pre HWS205GGEH1).

12. Funkcia Motion Glow

Keď je aktivovaná funkcia Motion Glow, ak sa niekto priblíži k dverám, rozsvieti sa svetlo. Vypne sa 30 sekúnd po vzdialení osoby. Opätovným stlačením tlačidla funkcie Motion Glow funkciu vypnete

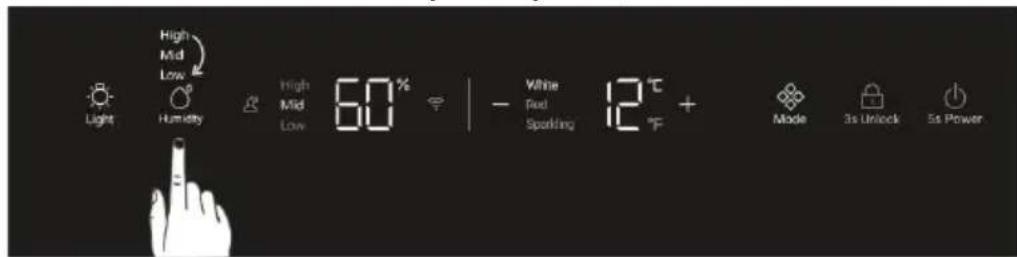

13. Vlhkosť (pre HWS209GFH1)

V odomknutom stave, keď je teplota nastavená na hodnotu 10 až 14 stupňov Celzia (vhodné na dlhodobé uskladnenie), kliknutím na tlačidlo vlhkosti vyberte úroveň vlhkosti vnútri skrinky ako vysokú, strednú alebo nízku.Použite

Chladnička na víno je vybavená profesionálnym snímačom vlhkosti, pri dlhodobom skladovaní môže správna vlhkosť vo vinotéke zabrániť vysychaniu korku a tiež zabrániť tvorbe plesní na etiketách vín v dôsledku nadmernej vlhkosti. Úpravou vlhkosti vo vinotéke sa dosiahne nastavená hodnota za niekoľko dní až týždeň. Regulácia vlhkosti vo vinotéke je účinná, keď je teplota okolia v rozsahu 20 °C až 27 °C. V súvislosti s vlhkosťou vzduchu vo vinotéke dodržujte nasledovné: - na uskladnenie vína - Vlhkosť vnútri vinotéky závisí od teploty okolia a vlhkosti okolitého vzduchu, naplnenia vinotéky a teploty vinotéky, ako aj od doby ponechania otvorených dvierok a frekvencie ich otvárania. - Displej na vinotéke zobrazí zmeny vlhkosti vzduchu vnútri s oneskorením a zobrazí integrovanú hodnotu vlhkosti vnútri skrinky za viac ako 2 hodiny. Poznámka: Ak používate chladničku na víno vo veľmi suchom alebo horúcom prostredí (vlhkosť vzduchu < 30 % alebo teplota okolia < 17 °C alebo teplota okolia > 30 °C), odporúča sa pridať do chladničky vodu.

14. Funkcia pamäte po vypnutí

Ak dôjde k výpadku elektrického napájania, vinotéka uloží nastavenú teplotu. Po obnovení napájania bude pracovať na základe teploty nastavenej pred výpadkom napájania.

15. Alarm otvorenia dvierok

Ak necháte dvierka otvorené 3 minúty, bude znieť bzučiak, kým dvierka nezatvoríte alebo sa nedotknete akéhokoľvek tlačidla.

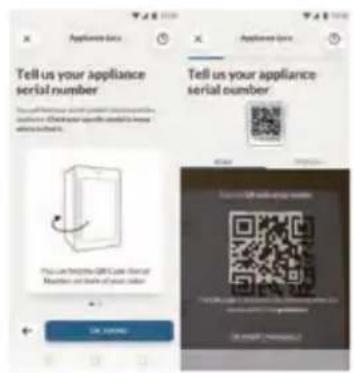

Krok 4 Naskenujte QR kód alebo manuálne zadajte sériové číslo

Krok 6 Ikona Wi-Fi bude blikať, bude prebiehať proces párovania Na dokončenie procesu párovania budete mať 5 minút Po dokončení procesu prestane ikona Wi-Fi blikať a zostane svietiť POZNÁMKATipy na úsporu energie

Tipy na úsporu energie ► Uistite sa, že je spotrebič správne vetraný (pozrite časť INŠTALÁCIA). ► Spotrebič neinštalujte na priame slnečné svetlo ani do blízkosti zdrojov tepla (napr. kachle, ohrievače). ► Zabráňte zbytočne nízkej teplote v spotrebiči. Čím je nižšia nastavená teplota v spotrebiči, tým vyššia bude spotreba energie. ► Dvere spotrebiča otvárajte čo najmenej a na čo najkratšie. ► Neprekračujte určené množstvo fliaš, aby ste nebránili prúdeniu vzduchu. ► Tesnenia dverí udržiavajte čisté, aby boli dvere vždy správne zatvorené. ► Konfigurácia s najvyššou úsporou energie vyžaduje, aby boli poličky umiestnené v spotrebiči na mieste, v akom boli dodané z výroby a aby boli fľaše vína umiestnené bez blokovania výstupu vzduchu z potrubia.Vybavenie

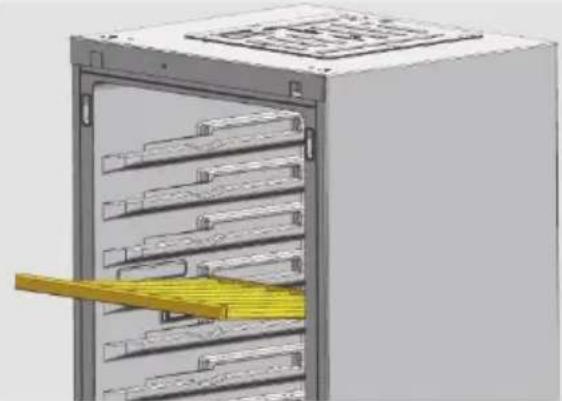

1. Poličky sú navrhnuté pre jednoduché skladovanie a vyberanie vína zo spotrebiča.

Môžete ich čistiť mäkkou handričkou.

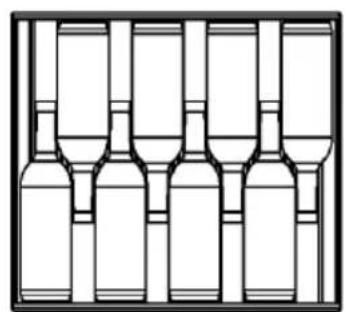

2. Bežné fľaše s priemerom 76 mm sa dajú stohovať.

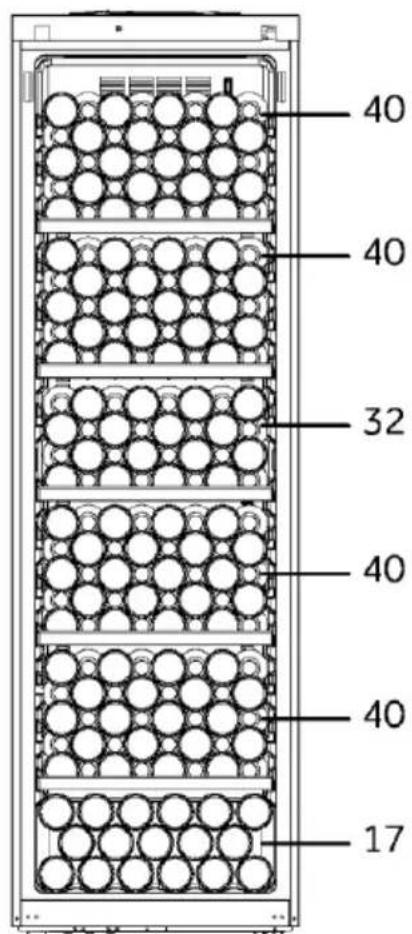

3. Množstvo sa môže líšiť od zobrazeného počtu alebo fliaš, ak sú fľaše naukladané

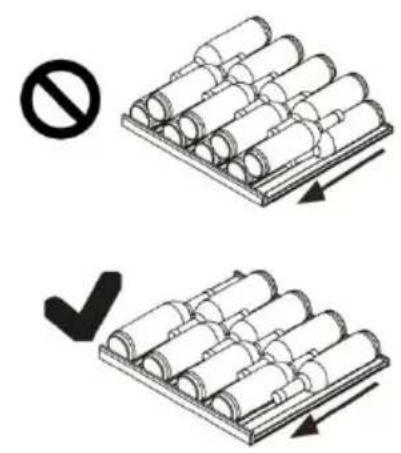

iným spôsobom. Rada na usporiadanie vašej vinotéky Odporúčame vám, aby počet vínových fliaš nepresiahol štyri vrstvy na každej poličke a hmotnosť na polici nesmie presiahnuť 50 kg, čo je nosnosť police. Pred umiestnením fliaš do vinotéky skontrolujte, či sú poličky na víno plne stabilné. Okrem toho skontrolujte, či niektorá fľaša nevyčnieva z poličiek, aby sa zabránilo narazeniu fliaš do sklenených dverí pri ich zatvorení.

LED svetlo sa rozsvieti pri otvorení dvierok. Dotknite sa tlačidla svetla, svetlo sa rozsvieti. Opätovným dotykom tlačidla svetla sa svetlo vypne. V záujme zvýšenia energetickej úspory by sa mali svetlá vypnúť, pokiaľ si vinotéku práve neprezeráte.

Ak chcete vinotéku uzamknúť, zatvorte dvere a vsuňte kľúč do zámky: ► Dvere uzamknete otočením kľúča v smere hodinových ručičiek. ► Dvere odomknete otočením kľúča proti smeru hodinových ručičiek.Starostlivosť a čistenie

10- Starostlivosť a čistenie

Odmrazovanie vinotéky sa vykonáva automaticky; nie je potrebná žiadna manuálna činnosť.

2. Výmena LED žiarovky

Osvetlenie využíva ako LED zdroj svetla, ktorý sa vyznačuje nízkou spotrebou energie a dlhou životnosťou. Ak sa vyskytnú nejaké abnormality, kontaktujte zákaznícky servis. Pozrite časť ZÁKAZNÍCKY SERVIS

LED žiarovku nevymieňajte sami. Výmenu musí vykonať iba výrobca alebo autorizovaný servisný zástupca. DC 12 V, max. výkon 2,5 W*5.

3. Dlhodobé nepoužívanie

Odpojte napájací kábel. Vyčistite spotrebič a tesnenie dverí podľa vyššie uvedeného popisu. Dvere nechajte otvorené, aby sa vo vnútri nevytvárali nepríjemné pachy.

4. Premiestňovanie spotrebiča

1. Vyberte všetky fľaše a odpojte spotrebič zo zásuvky elektrickej siete.

2. Police a ďalšie pohyblivé diely vo vinotéke zaistite lepiacou páskou.

3. Vinotéku nenakláňajte o viac ako 45°, aby ste predišli poškodeniu chladiaceho systému.

5. Výmena vzduchu s filtrom s aktívnym uhlím

Spôsob, akým vína naďalej zrejú, závisí od okolitých podmienok. Pre zachovanie vína je preto rozhodujúca kvalita vzduchu. V spodnej časti zadnej steny spotrebiča je namontovaný filter s aktívnym uhlím, aby zostal prechádzajúci vzduch v optimálnej kvalite. Poznámka Odporúčame vám, aby ste filter menili raz ročne. Filtre môžete zakúpiť u svojho predajcu. Výmena filtra

ráme a zdvihnite kryt s aktívnym uhlím;

3. Otvorte ochrannú svorku smerom von, vyberte aktívne

4. Vložte kryt s aktívnym uhlím do krycej dosky

vzduchového vedenia v znázornenom smere a zatlačením pripevnite kryt na kryciu dosku vzduchového potrubia.Riešenie problémov

Mnoho vyskytujúcich sa problémov môžete vyriešiť sami bez osobitných odborných znalostí. V prípade problému skontrolujte všetky zobrazené možnosti a pred kontaktovaním zákazníckeho servisu postupujte podľa nasledujúcich pokynov. Pozrite časť ZÁKAZNÍCKY SERVIS. VAROVANIE! ► Pred údržbou spotrebič vypnite a vytiahnite zástrčku zo zásuvky. ► Údržbu elektrického zariadenia môže vykonávať iba kvalifikovaný elektrikár, pretože neodborné opravy môžu spôsobiť značné následné škody. ► Aby sa zabránilo akémukoľvek nebezpečenstvu, môže poškodený prívodný kábel vymeniť len výrobca, jeho servisný zástupca alebo rovnako kvalifikovaná osoba.

Kód chyby Príčina Riešenie

Alarm nízkej teploty, keď snímač riadenia teploty zaznamená nízku hodnotu pre HWS209GFH1 alebo HWS209FDH1 alebo HWS205GGH1 alebo hornú teplotnú zónu HWS201GDFH1

Alarm nízkej teploty, keď snímač ovládania teploty spodnej zóny zaznamená nízku hodnotu pre HWS201GDFH1

regulácie teploty.Riešenie problémov

Problém Možná príčina Možné riešenie Kompresor nefunguje.

• Zástrčka nie je vsunutá do zásuvky.

• Pripojte hlavnú zástrčku. Spotrebič sa zapína často alebo ostáva zapnutý príliš dlho.

• Spotrebič bol dlhšie vypnutý.

• Dvere boli otvorené príliš často alebo príliš dlho.

• Tesnenia dverí sú špinavé, opotrebované, popraskané alebo nezarovnané.

• Nie je zabezpečená požadovaná cirkulácia vzduchu.

• Nastavená teplota je príliš nízka.

• V takom prípade je normálne, že kompresor spotrebiča ostane zapnutý dlhšie.

• Zvyčajne chvíľu trvá, kým spotrebič úplne vychladne.

• Zatvorte dvere a uistite sa, že je spotrebič umiestnený na rovnom povrchu a že sa v ňom nenachádzajú potraviny alebo nádoba, ktoré by blokovali dvere.

• Neotvárajte dvere príliš často.

• Vyčistite tesnenie dverí alebo ho dajte vymeniť v zákazníckom servise.

• Zaistite dostatočnú ventiláciu.

• Problém sa vyrieši sám, keď sa dosiahne požadovaná teplota. Vnútro vinotéky je špinavé a/alebo zapácha.

• Vnútro vinotéky je potrebné vyčistiť.

• Vyčistite vnútro vinotéky. V spotrebiči nie je dostatočne nízka teplota.

• Nastavená teplota je príliš vysoká.

• Nedávno boli dokladané fľaše.

• Dvere boli otvorené príliš často alebo príliš dlho.

• Tesnenia dverí sú špinavé, opotrebované, popraskané alebo nezarovnané.

• Nedávno doloženým fľašiam doprajte čas, aby dosiahli požadovanú teplotu.

• Neotvárajte dvere príliš často.

• Vyčistite tesnenie dverí alebo ho dajte vymeniť v zákazníckom servise. V spotrebiči je príliš nízka teplota.

• Nastavená teplota je príliš nízka.

• Resetujte teplotu. Vytváranie kondenzátu na vnútornej strane chladiaceho priestoru.

• Ovzdušie je príliš teplé a príliš vlhké.

• Zatvorené dvere spotrebiča netesnia dobre.

• Dvere boli otvorené príliš často alebo príliš dlho.

• Neotvárajte dvere/zásuvku príliš často.Riešenie problémov

Problém Možná príčina Možné riešenie Na vonkajšom povrchu vinotéky sa hromadí vlhkosť.

• Príliš teplé a príliš vlhké prostredie.

• Dvierka nie sú tesne zatvorené. Dochádza ku kondenzácii chladného vzduchu v spotrebiči a teplého vzduchu mimo neho.

• Vo vlhkom podnebí je to normálne a zmení sa to po poklese vlhkosti.

• Dbajte na to, aby boli dvere zavreté tesne a aby tesnenie správne tesnilo. Spotrebič vydáva neobvyklé zvuky

• Spotrebič nie je umiestnený na rovnom povrchu.

• Spotrebič sa dotýka nejakého predmetu v jeho okolí.

• Nastavte nožičky a vyrovnajte spotrebič do vodorovnej polohy.

• Odstráňte predmety v okolí spotrebiča. Počuť slabý zvuk podobný prúdeniu vody.

• Zástrčka nie je vsunutá do zásuvky elektrickej siete.

• LED žiarovka nie je v poriadku.

• Pripojte hlavnú zástrčku.

• Skontrolujte elektrické napájanie v miestnosti. Zavolajte miestnu elektrárenskú spoločnosť.

Dvere sa nezatvárajú správne

• Spotrebič nie je vyrovnaný.

• Dvere sú zablokované.

• Vyrovnajte spotrebič pomocou vyrovnávacích nožičiek.

• Skontrolujte blokovania, ako sú napríklad fľaše alebo poličky.

Ak chcete kontaktovať technickú pomoc, navštívte našu webovú stránku: https://corporate.haier-europe.com/en/ V sekcii „webová stránka“ vyberte značku svojho produktu a svoju krajinu. Stránka vás presmeruje na konkrétnu webovú stránku, kde nájdete telefónne číslo a formulár na kontaktovanie technickej pomoci.Technické údaje

Špecifikácie výrobku podľa nariadenia EÚ č. 2019/2016 Značka Haier Haier Haier Názov/identifikačný kód modelu HWS209GFH1 HWS201GDFH1 HWS205GGEH1 HWS209FDH1 Kategória Vinotéka Vinotéka Vinotéka Trieda energetickej účinnosti

Klimatická trieda: Tento spotrebič je určený na použitie pri teplote okolitého prostredia v rozsahu 10 °C až 38 °C. SNNST SNNST SNNST Emisie hluku prenášané vzduchom (dB(A) re 1pW) B(35) C(37) B(35) Typ spotrebiča Voľne stojaci Voľne stojaci Voľne stojaci Tento spotrebič je určený výhradne na uskladnenie vína. Áno Áno Áno Rozmery (Š/H/V v mm) 597/594/1925 597/594/1925 603/647/1925

1) na základe výsledkov 24-hodinovej normalizovanej skúšky. Skutočná spotreba energie

závisí od skutočného prostredia, množstva naložených fliaš, nastavenej teploty, otvárania a zatvárania dverí atď.

2) Menovitá spotreba energie je hodnota získaná podľa štandardného testovania, keď

vinotéka nezapne vnútorné svetlo. - rozšírené mierne pásmo: „tento chladiaci spotrebič je určený na použitie pri teplotách okolia od 10 °C do 32 °C“; - mierne pásmo: „tento chladiaci spotrebič je určený na použitie pri teplotách okolia od 16 °C do 32 °C“; - subtropické pásmo: „tento chladiaci spotrebič je určený na použitie pri teplotách okolia od 16 °C do 38 °C“; - tropické pásmo: „tento chladiaci spotrebič je určený na použitie pri teplotách okolia od 16 °C do 43 °C“: Normy a smernice Tento výrobok spĺňa požiadavky všetkých príslušných smerníc ES s príslušnými harmonizovanými normami, ktoré ustanovujú označenie CE.Zákaznícky servis

13- Zákaznícky servis

Odporúčame vám náš zákaznícky servis Haier a použitie originálnych náhradných dielov. Ak máte problém so svojím spotrebičom, najskôr si pozrite časť RIEŠENIE PROBLÉMOV. Ak tam nenájdete riešenie, kontaktujte ► svojho miestneho predajcu alebo ► Servis a podporu na www.haier.com, kde nájdete telefónne čísla a najčastejšie otázky a kde môžete aktivovať uplatnenie servisu. Ak chcete kontaktovať náš servis, uistite sa, že máte k dispozícii nasledujúce údaje. Informácie nájdete na typovom štítku. Model _____________________________ Sériové č. _____________________ V prípade záruky skontrolujte aj záručný list dodaný s výrobkom. Ak máte všeobecné obchodné otázky, obráťte sa na naše nasledovné adresy v Európe: Európske adresy Haier Krajina* Poštová adresa Krajina Poštová adresa Taliansko Haier Europe Trading SRL Via De Cristoforis. 12 21100 Varese TALIANSKO Francúzsko Haier Europe Trading SRL Via De Cristoforis, 12 21100 Varese TALIANSKO Španielsko Portugalsko Haier Iberia SL Pg. Garcia Faria, 49-51 08019 Barcelona ŠPANIELSKO Belgicko-FR Belgicko-NL Holandsko Luxembursko Haier Benelux SA Anderlecht Route de Lennik 451 BELGICKO Nemecko Rakúsko Haier Deutschland GmbH Hewlett-Packard-Str. 4 D-61352 Bad Homburg NEMECKO Poľsko Česko Maďarsko Grécko Rumunsko Rusko Haier Poland Sp. zo.o. Al. Jerozolimskie 181B 02-222 Warszawa POĽSKO Spojené kráľovstvo Haier Appliances UK Co. Ltd. One Crown Square Church Street East Woking. Surrey, GU21 6HR UKZákaznícky servis

DOSTUPNOSŤ NÁHRADNÝCH DIELOV: Termostaty, snímače teploty, dosky plošných spojov a svetelné zdroje sú k dispozícii minimálne sedem rokov po uvedení poslednej jednotky modelu na trh. Kľučky, závesy dverí, podnosy a koše minimálne na obdobie siedmich rokov a tesnenia dverí na minimálne 10 rokov po uvedení poslednej jednotky modelu na trh. Minimálna záruka je: 2 roky pre krajiny EÚ, 3 roky pre Turecko, 1 rok pre Spojené kráľovstvo, 1 rok pre Rusko, 3 roky pre Švédsko, 2 roky pre Srbsko, 5 rokov pre Nórsko, 1 rok pre Maroko, 6 mesiacov pre Alžírsko, Tunisko nevyžaduje žiadnu zákonnú záruku. Ďalšie informácie o produkte nájdete na stránkach https://eprel.ec.europa.eu/ alebo si oskenujte QR kód na štítku s údajmi o elektrickej spotrebe spotrebiča.Nakladanie vínnych fliaš

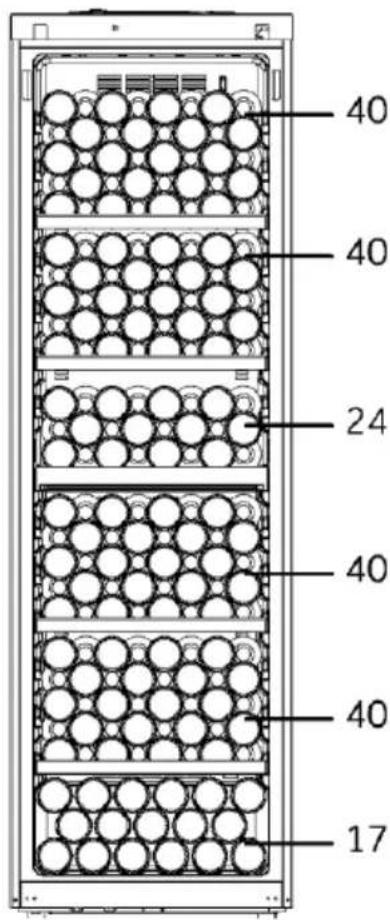

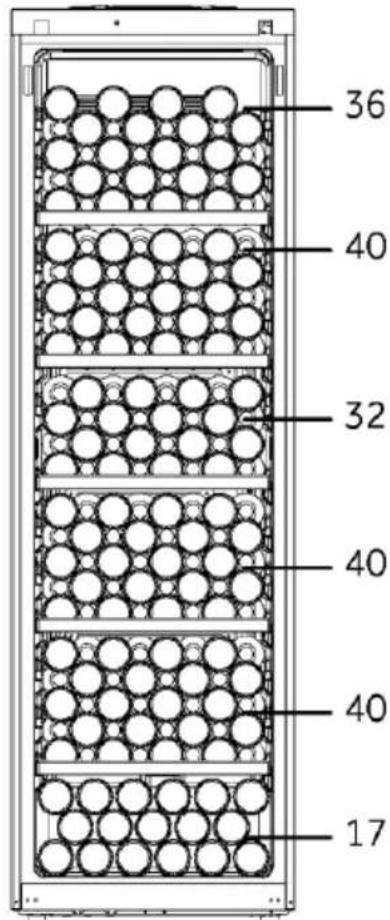

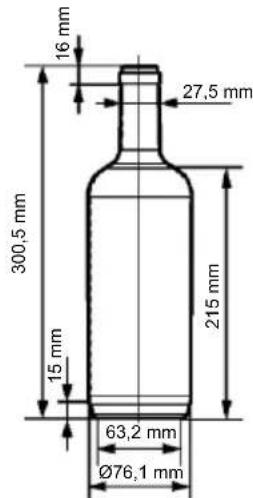

Usporiadanie fliaš je založené na grafickom znázornení štandardnej fľaše Bordeaux (0,75 l). Vzhľadom na rôzne špecifikácie fliaš môže byť skutočné množstvo na naplnenie odlišné.
