NÁVOD K OBSLUZE HWS205GGEH1 HAIER

Uživatelská příručka Vinný sklípek HWS209GFH1 HWS201GDFH1 HWS205GGEH1 HWS209FDH1

Děkujeme vám, že jste si koupili výrobek značky Haier. Před použitím spotřebiče si pozorně přečtěte tyto pokyny. Obsahují důležité informace, které vám pomohou co nejlépe využít spotřebič a zajistit jeho bezpečnou a správnou instalaci, používání a údržbu. Uschovejte tuto příručku na praktickém místě, abyste do ní mohli kdykoli nahlédnout ohledně bezpečného a správného používání spotřebiče. Pokud spotřebič prodáváte, věnujete nebo necháváte ve starém domě, předejte společně s ním také tuto příručku, aby se mohl nový vlastník seznámit se spotřebičem a přečísti si bezpečnostní varování.

Legenda Varování – důležité bezpečnostní informace

Všeobecné informace a tipy

Informace týkající se životního prostředí

Likvidace Pomáhejte chránit životní prostředí a lidské zdraví. Vložte obalový materiál do vhodných kontejnerů pro recyklaci. Pomáhejte recyklovat odpadní elektrické a elektronické spotřebiče. Spotřebiče označené tímto symbolem nevyhazujte do domovního odpadu. Zašlete výrobek do místního recyklačního závodu, nebo se obraťte na váš obecní úřad.

VAROVÁNÍ! Nebezpečí poranění nebo udušení! Chladiva a plyny vyžadují profesionální likvidaci. Zajistěte, aby se potrubí chladicího okruhu nepoškodilo, než bude náležitě zlikvidováno. Odpojte spotřebič od síťového napájení. Odstřihněte síťový kabel a zlikvidujte ho. Odstraňte police a přihrádky, stejně jako západku a těsnění dvířek, aby nedošlo k uzavření dětí a domácích zvířat uvnitř spotřebiče. Staré spotřebiče mají stále určitou zbytkovou hodnotu. Způsob likvidace šetrný k životnímu prostředí zaručí, že bude možné znovu získat a využít cenné suroviny. Jako nadouvadlo pro pěnovou izolaci se používá cyklopentan, což je hořlavá látka, která nepoškozuje ozónovou vrstvu. Zajištěním správné likvidace tohoto výrobku pomůžete předcházet případným negativním důsledkům pro životní prostředí a lidské zdraví, k nimž by jinak mohlo docházet. Podrobnější informace o profesionální recyklaci tohoto výrobku získáte na místním obecním úřadě, u společnosti zajišťující odvoz domovního odpadu nebo v prodejně, kde jste výrobek zakoupili.Obsah

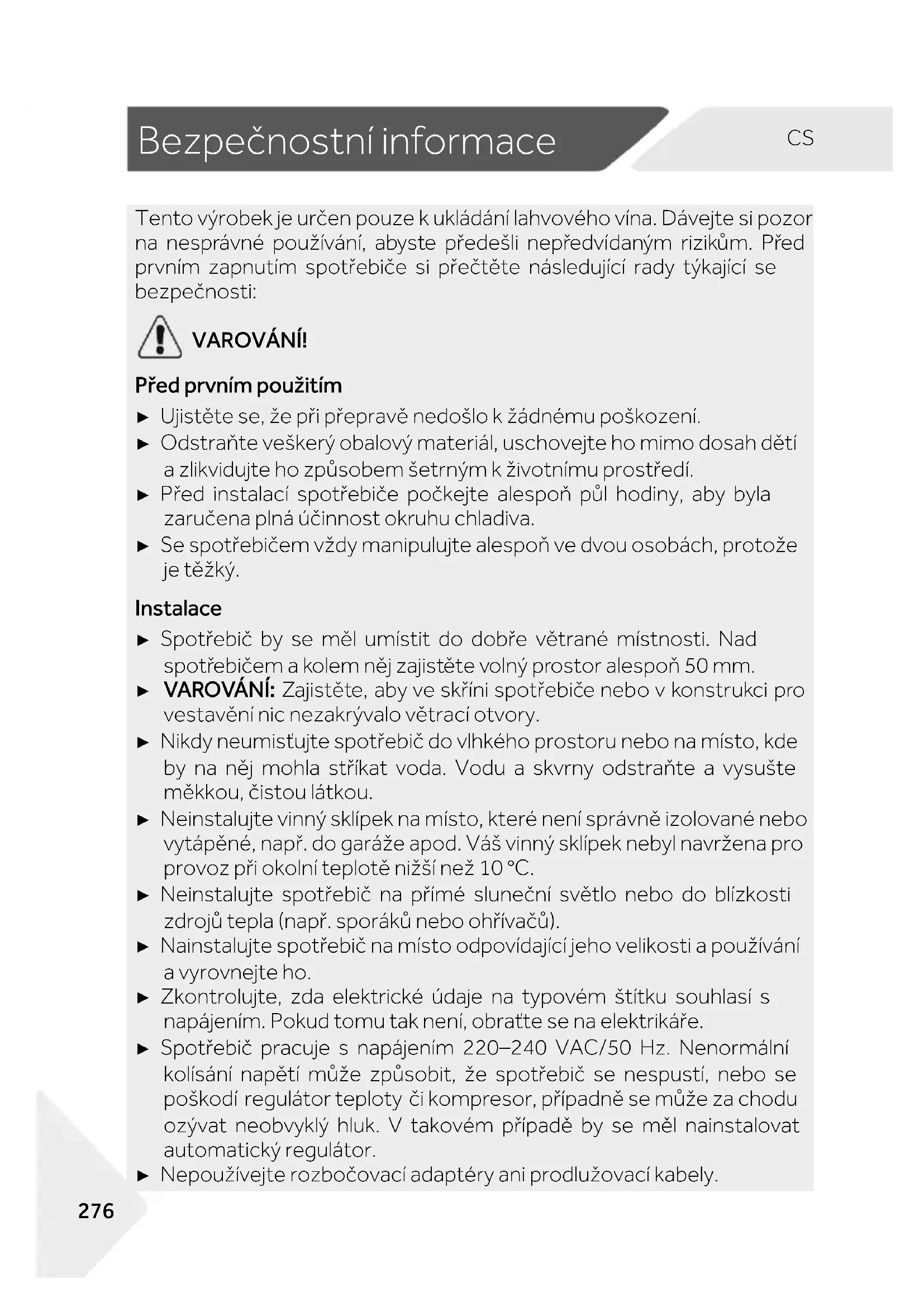

1- Bezpečnostní informace

Tento výrobek je určen pouze k ukládání lahvového vína. Dávejte si pozor na nesprávné používání, abyste předešli nepředvídaným rizikům. Před prvním zapnutím spotřebiče si přečtěte následující rady týkající se bezpečnosti: VAROVÁNÍ! Před prvním použitím ► Ujistěte se, že při přepravě nedošlo k žádnému poškození. ► Odstraňte veškerý obalový materiál, uschovejte ho mimo dosah dětí a zlikvidujte ho způsobem šetrným k životnímu prostředí. ► Před instalací spotřebiče počkejte alespoň půl hodiny, aby byla zaručena plná účinnost okruhu chladiva. ► Se spotřebičem vždy manipulujte alespoň ve dvou osobách, protože je těžký. Instalace ► Spotřebič by se měl umístit do dobře větrané místnosti. Nad spotřebičem a kolem něj zajistěte volný prostor alespoň 50 mm. ► VAROVÁNÍ: Zajistěte, aby ve skříni spotřebiče nebo v konstrukci pro vestavění nic nezakrývalo větrací otvory. ► Nikdy neumisťujte spotřebič do vlhkého prostoru nebo na místo, kde by na něj mohla stříkat voda. Vodu a skvrny odstraňte a vysušte měkkou, čistou látkou. ► Neinstalujte vinný sklípek na místo, které není správně izolované nebo vytápěné, např. do garáže apod. Váš vinný sklípek nebyl navržena pro provoz při okolní teplotě nižší než 10 °C. ► Neinstalujte spotřebič na přímé sluneční světlo nebo do blízkosti zdrojů tepla (např. sporáků nebo ohřívačů). ► Nainstalujte spotřebič na místo odpovídající jeho velikosti a používání a vyrovnejte ho. ► Zkontrolujte, zda elektrické údaje na typovém štítku souhlasí s napájením. Pokud tomu tak není, obraťte se na elektrikáře. ► Spotřebič pracuje s napájením 220–240 VAC/50 Hz. Nenormální kolísání napětí může způsobit, že spotřebič se nespustí, nebo se poškodí regulátor teploty či kompresor, případně se může za chodu ozývat neobvyklý hluk. V takovém případě by se měl nainstalovat automatický regulátor. ► Nepoužívejte rozbočovací adaptéry ani prodlužovací kabely.Bezpečnostní informace

VAROVÁNÍ! ► VAROVÁNÍ: Neumisťujte za spotřebič přenosné rozbočovací zásuvky ani prodlužovací kabely. ► VAROVÁNÍ: Při umisťování spotřebiče se ujistěte, že napájecí kabel není zachycený nebo poškozený. ► Nešlapejte na napájecí kabel. ► K napájení použijte samostatnou, snadno přístupnou uzemněnou zásuvku. Tento spotřebič musí být uzemněný. ► Pouze pro Spojené království: Napájecí kabel spotřebiče je vybaven trojpólovou zástrčkou (s uzemněním), která se zapojuje do standardní trojpólové zásuvky (s uzemněním). Nikdy neodřezávejte ani nedemontujte třetí kolík (uzemnění). Zástrčka by měla být přístupná po instalaci spotřebiče. ► VAROVÁNÍ: Nepoškoďte okruh chladiva. Každodenní používání ► Tento spotřebič mohou používat děti starší osmi let a osoby s omezenými fyzickými, smyslovými nebo duševními schopnostmi nebo osoby nezkušené a neznalé za předpokladu, že mají zajištěný dohled nebo byly poučeny o bezpečném používání spotřebiče a chápou související rizika. ► Děti si se spotřebičem nesmějí hrát. ► Děti ve věku od 3 do 8 let mohou chladničky plnit a vyprazdňovat , ale nesmějí je čistit ani instalovat. ► Zabraňte dětem mladším 3 let v přístupu ke spotřebiči, pokud nejsou pod nepřetržitým dozorem. ► Děti nesmějí provádět čištění a uživatelskou údržbu bez dozoru. ► Spotřebič musí být umístěn tak, aby byla zástrčka přístupná. ► Jestliže v blízkosti spotřebiče uniká svítiplyn nebo jiný hořlavý plyn, vypněte ventil unikajícího plynu, otevřete dveře a okna a neodpojujte napájecí kabel spotřebiče od zásuvky. ► Po odpojení napájení počkejte nejméně 7 minut, než opět připojíte napájení. ► Nezdvihejte spotřebič za madla jeho dvířek. ► Klíče musí být uloženy mimo dosah dětí a dále od spotřebiče, aby se předešlo uzamčení dětí uvnitř spotřebiče.Bezpečnostní informace

VAROVÁNÍ! ► Upozorňujeme, že spotřebič je nastaven na provoz při určitém rozsahu teplot mezi 10 a 38 °C. Spotřebič nemusí řádně fungovat, pokud je po dlouhou dobu vystaven teplotám nad nebo pod indikovaným rozsahem. ► Nepokládejte na horní stranu spotřebiče nestabilní předměty (těžké předměty, nádoby naplněné vodou), aby se předešlo zranění způsobenému pádem nebo elektrickým proudem v důsledku styku s vodou. ► Otvírejte a zavírejte dvířka pouze pomocí madel. Mezera mezi dvířky a skříní je velmi úzká. Nevkládejte do těchto míst ruce, abyste si nepřiskřípli prsty. Dvířka spotřebiče otvírejte nebo zavírejte pouze v případě, že v dosahu jejich pohybu nestojí žádné děti. ► Ve spotřebiči nebo v jeho blízkosti neskladujte ani nepoužívejte hořlavé, výbušné nebo korozivní látky. ► V tomto spotřebiči neskladujte výbušné látky, jako jsou nádoby s aerosolem, v nichž se používá hořlavý hnací plyn. ► Ve spotřebiči neskladujte léky, bakterie ani chemické látky. Tento spotřebič je určen k použití v domácnosti, nedoporučuje se v něm skladovat materiály, které vyžadují přesně stanovené teploty. ► Nenastavujte zbytečně nízkou teplotu ve vnitřním prostoru pro víno. Při vysokém nastavení může teplota klesnout do záporných hodnot. Pozor: Láhve mohou prasknout ► Za provozu se nedotýkejte vnitřního povrchu prostoru spotřebiče, zejména ne mokrýma rukama, protože by mohly přimrznout k povrchu. ► Správné chlazení vína vyžaduje, aby se spotřebič nepřeplňoval. ► V případě výpadku napájení nebo před čištěním odpojte spotřebič od napájení. Před opětovným spuštěním spotřebiče počkejte alespoň 7 minut, protože časté spouštění by mohlo poškodit kompresor. ► VAROVÁNÍ: Uvnitř spotřebiče nepoužívejte elektrická zařízení, pokud nejsou takového typu, který doporučil výrobce. Aby se zamezilo rizikům, výměnu poškozeného napájecího kabelu musí provést zákaznický servis (viz záruční list). ► Nevypínejte spotřebič, abyste prodloužili jeho provozní životnost. ► Nikdy nepokládejte spotřebič vodorovně na zem. Po naklonění spotřebiče v úhlu větším než 45° počkejte 24 hodin, než ho připojíte k napájení.Tipy týkající se bezpečnosti

2- Tipy týkající se bezpečnosti

VAROVÁNÍ! Údržba/čištění ► Jestliže jsou čištění a údržba prováděny dětmi, je nutné na ně dohlížet. ► Před zahájením jakékoli pravidelné údržby odpojte spotřebič od elektrického napájení. Před opětovným spuštěním spotřebiče počkejte alespoň 7 minut, protože časté spouštění by mohlo poškodit kompresor. ► Při odpojování spotřebiče od napájení držte zástrčku, nikoli kabel. ► Nečistěte spotřebič tvrdými kartáči, drátěnými kartáči, práškovými čisticími prostředky, benzínem, amylacetátem, acetonem a podobnými organickými roztoky a kyselými nebo zásaditými roztoky. K čištění použijte speciální čisticí prostředek na chladničky/mrazničky, aby se zamezilo poškození. Nakonec použijte roztok jedlé sody v teplé vodě – asi jednu polévkovou lžíci jedlé sody na litr vody. Důkladně opláchněte povrch vodou a otřete ho do sucha. Nepoužívejte práškové ani jiné abrazivní čisticí prostředky. Nemyjte odnímatelné součásti v myčce. ► VAROVÁNÍ: Nepoužívejte mechanické nástroje ani jinak neurychlujte proces rozmrazování. Používejte pouze prostředky doporučené výrobcem. ► Pokud se poškodí napájecí kabel, výměnu musí provést výrobce, jeho servisní zástupce nebo osoba s podobnou kvalifikací, aby se vyloučilo riziko. ► Nepokoušejte se opravovat, rozebírat nebo upravovat spotřebič vlastními silami. Je-li nutná oprava, obraťte se na náš zákaznický servis. ► Pokud se poškodí osvětlovací žárovky, výměnu musí provést výrobce, jeho servisní zástupce nebo osoby s podobnou kvalifikací, aby se vyloučilo riziko. ► Alespoň jednou za rok odstraňte prach ze zadní strany spotřebiče, aby se předešlo nebezpečí požáru a snížila se spotřeba energie. ► Při umisťování spotřebiče se ujistěte, že napájecí kabel není zachycený nebo poškozený. ► Neumisťujte za spotřebič přenosné rozbočovací zásuvky ani prodlužovací kabely.Tipy týkající se bezpečnosti

► Během čištění na spotřebič nestříkejte ani jej neoplachujte. ► K čištění spotřebiče nepoužívejte vodní postřik ani proud vody. ► Nečistěte chladná skleněná dvířka horkou vodou. Náhlá změna teploty by mohla způsobit, že sklo praskne. ► Pokud spotřebič delší dobu nepoužíváte, nechte ho otevřený, aby uvnitř nevznikl nepříjemný zápach. Informace o plynném chladivu VAROVÁNÍ! Spotřebič obsahuje hořlavé chladivo ISOBUTAN (R600a). Ujistěte se, že během přepravy nebo instalace nedošlo k poškození okruhu chladiva. Unikající chladivo by mohlo způsobit zranění očí, nebo by se mohlo vznítit. Pokud dojde k poškození, nepřibližujte se s otevřeným plamenem, důkladně vyvětrejte místnost a nezapojujte ani neodpojujte napájecí kabely tohoto či jiných spotřebičů. Informujte zákaznický servis. V případě zasažení očí chladivem důkladně vypláchněte oči pod tekoucí vodou a ihned zavolejte očnímu lékaři. VAROVÁNÍ: Systém chlazení je pod vysokým tlakem. Nemanipulujte s ním. Vzhledem k používání hořlavých chladiv je nutné přísně dodržovat pokyny pro instalaci, manipulaci a údržbu spotřebiče a pokud chcete spotřebič zlikvidovat, obraťte se na odborníka nebo náš poprodejní servis.Tipy týkající se bezpečnosti

Určené použití Tento spotřebič je určen k používání v domácnostech a podobných oblastech, jako jsou - kuchyňky pro personál v obchodech, kancelářích a na dalších pracovištích; - chalupy a hotely, motely a další obytné objekty, kde je používají zákazníci; - ubytovací zařízení typu penzionu se snídaní; - cateringové služby a podobné aplikace, ve kterých se nejedná o maloobchodní prodej. ► Dodržujte tento návod k použití, zajistíte tím bezpečné uchovávání vína. ► Podrobné informace o nejvhodnějších částech prostoru spotřebiče pro uchovávání určitých typů potravin s ohledem na rozložení teplot, které se mohou vyskytovat v různých prostorech spotřebiče, jsou uvedeny v jiné části příručky. Na spotřebiči neprovádějte žádné změny nebo úpravy. Používání k jinému než určenému účelu může představovat nebezpečí a vést ke ztrátě platnosti záruky.

Dodržujte následující pokyny, aby nedošlo ke zhoršení kvality vína: - Otvírání dvířek na delší dobu může významně zvýšit teplotu v jednotlivých prostorech spotřebiče. - Pokud je vinný sklípek ponechán delší dobu prázdný, vypněte ho, odmrazte, vyčistěte, vysušte a nechte otevřená dvířka, aby se zamezilo vzniku plísně uvnitř spotřebiče.Tipy týkající se bezpečnosti

Likvidace Symbol na výrobku nebo jeho obalu znamená, že s tímto výrobkem nelze nakládat jako s domovním odpadem. Místo toho musí být dopraven do příslušného sběrného místa pro recyklaci elektrických a elektronických zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete předcházet případným negativním důsledkům pro životní prostředí a lidské zdraví, k nimž by jinak mohlo docházet při nesprávné manipulaci s tímto výrobkem. Podrobnější informace o recyklaci tohoto výrobku získáte na místním obecním úřadě, u společnosti zajišťující odvoz domovního odpadu nebo v prodejně, kde jste výrobek zakoupili. Vzhledem k použití hořlavých nadouvadel pro izolaci svěřte likvidaci spotřebiče odborníkům nebo našemu poprodejnímu servisu. VAROVÁNÍ! Nebezpečí udušení! Chladiva a plyny vyžadují profesionální likvidaci. Zajistěte, aby se potrubí chladicího okruhu nepoškodilo, než bude náležitě zlikvidováno. Odpojte spotřebič od síťového napájení. Odstřihněte síťový kabel a zlikvidujte ho. Odstraňte police a přihrádky, stejně jako západku a těsnění dvířek, aby se zamezilo uzavření dětí a domácích zvířat uvnitř spotřebiče.Údržba

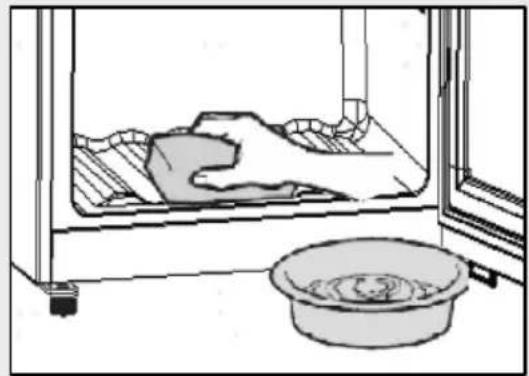

► VAROVÁNÍ: Před čištěním odpojte spotřebič od napájení. ► Nečistěte spotřebič tvrdými kartáči, drátěnými kartáči, práškovými čisticími prostředky, benzínem, amylacetátem, acetonem a podobnými organickými roztoky a kyselými nebo zásaditými roztoky. K čištění použijte speciální čisticí prostředek na chladničky, aby se zamezilo poškození. ► Spotřebič čistěte pouze tehdy, když je v něm uloženo jen málo vína, nebo je prázdný. Je třeba jej čistit, pouze když je znečištěný. ► Očistěte vnitřek a skříň spotřebiče houbou navlhčenou v teplé vodě s neutrálním čisticím prostředkem. ► Opláchněte ho čistou teplou vodou a vysušte ho měkkou látkou. ► Nemyjte žádné součásti spotřebiče v myčce. ► Před opětovným spuštěním spotřebiče počkejte alespoň 7 minut, protože časté spouštění by mohlo poškodit kompresor. Čištění těsnění dvířek: ► Těsnění dvířek by se mělo čistit každé 3 měsíce, aby bylo zaručeno správné přilnutí. Jak je znázorněno níže: Odstranění: Uchopte těsnění dvířek a vytáhněte ho ve směru šipky, aby se vcelku oddělilo od dvířek. Namočte kartáč do vody nebo alkoholu vhodného pro potravinářství a nejprve vykartáčujte drážku těsnění dvířek. Potom otřete povrch těsnění dvířek utěrkou namočenou ve vodě nebo potravinářském lihu. Nakonec omyjte těsnění dvířek čistou vodou a vysušte ho čistou utěrkou.Údržba

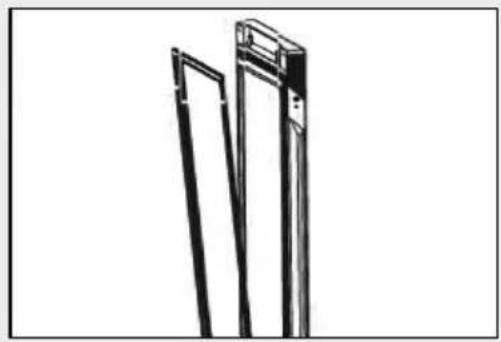

Instalace těsnění dvířek po vyčištění: Před instalaci se ujistěte, že na těsnění dvířek není žádná voda. Vložte těsnění dvířek do drážky a pevně ho zatlačte rukou odshora dolů tak, aby bylo celé uvnitř drážky. Čištění polic: ► Všechny police lze vyjmout za účelem čištění. ► Vyndejte všechny láhve. ► Vytáhněte polici na víno dopředu až na doraz, potom ji šikmo nadzdvihněte a vyjměte ji. ► Vyčistěte polici měkkou utěrkou. ► Počkejte, až police uschnou, než je vložíte zpět do spotřebiče. VAROVÁNÍ: Po odpojení napájení počkejte nejméně 7 minut, než opět připojíte napájení.Příslušenství

Zkontrolujte příslušenství a literaturu podle tohoto seznamu:

Název Servisní karta Police Kryt závěsu Energe- tický štítek Klíč Madlo Šroub Šroubovací uzávěr Kryt HWS209GFH1

Upozornění Vzhledem k technickým změnám a různým modelům nemusí některé obrázky v této příručce přesně zobrazovat váš model.

1. Horní vzduchový kanál 2. Police 3. Příčka (pouze HWS201GDFH1)

4. Dolní vzduchový kanál 5. Opěrná noha 6. Filtr 7. Dvířka

8. Světlo LED 9. Zámek 10. DisplejInstalace

Vyjměte spotřebič z obalu. Odstraňte veškerý obalový materiál včetně pěnové základny a všech lepicích pásek, které přidržují příslušenství.

2. Podmínky prostředí

Pokojová teplota by měla být vždy mezi 10 ºC a 38 ºC, protože může ovlivňovat teplotu uvnitř spotřebiče a jeho spotřebu energie. Bez náležité izolace neinstalujte spotřebič do blízkosti jiných spotřebičů vytvářejících teplo (trouby, chladničky).

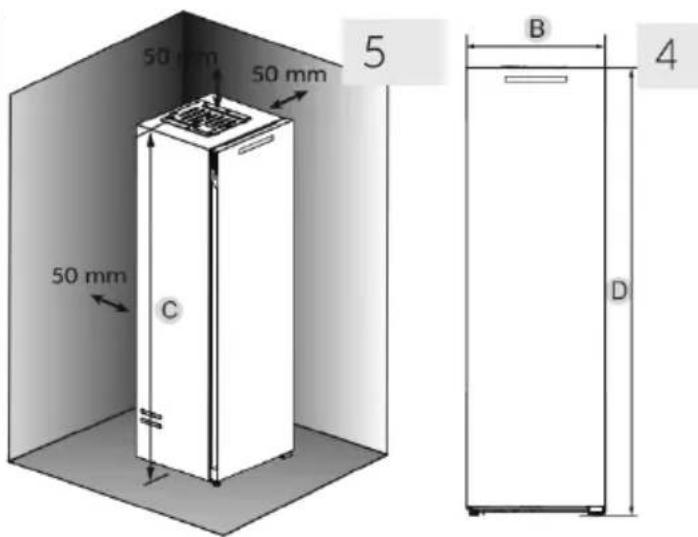

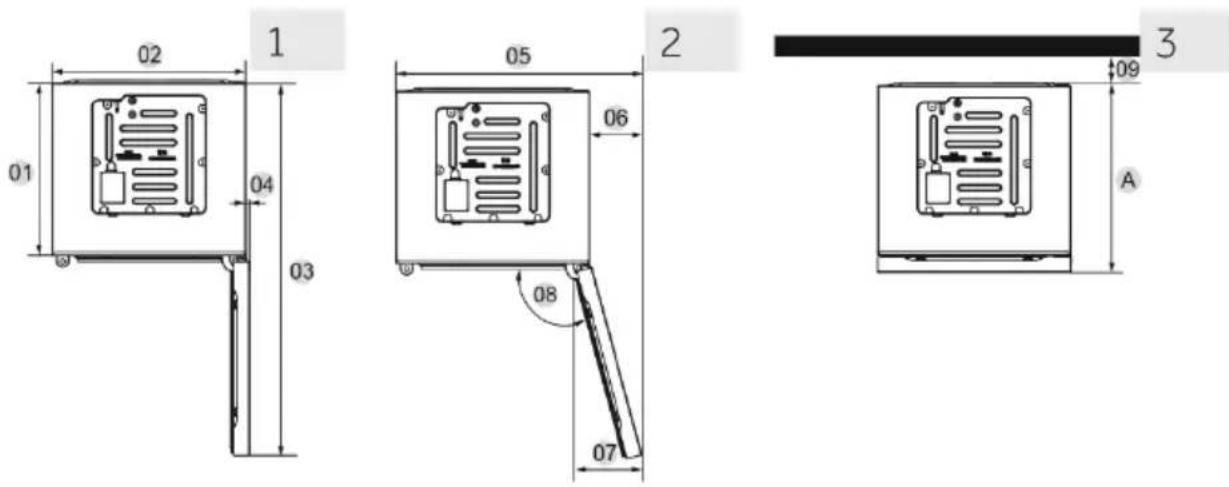

3. Požadavky na místo

Potřebný prostor pro otvírání dvířek (obr. 1, 2, 3, 4). Z bezpečnostních důvodů je nutné dodržet informace o požadovaném prostoru pro větrání, aby byl spotřebič dostatečně větraný (obr. 5).

VAROVÁNÍ! ► Zajistěte, aby nic nezakrývalo větrací otvory ve spotřebiči nebo v konstrukci pro vestavění. Tento chladicí spotřebič není určen k používání jako vestavný spotřebič.

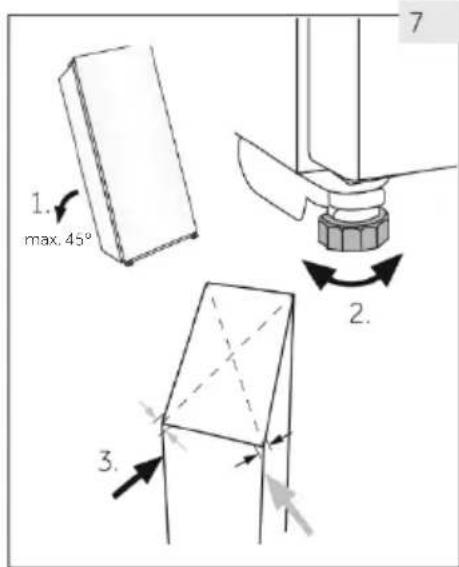

5. Vyrovnání spotřebiče

Spotřebič by se měl postavit na rovný a pevný povrch.

1. Mírně nakloňte spotřebič dozadu (obr. 7).

2. Otáčením nastavte nastavitelné přední nohy

na požadovanou výšku.

3. Stabilitu lze zkontrolovat střídavým kýváním

po úhlopříčkách. Mírné kymácení v obou směrech by mělo být stejné. Jinak by se mohl rám zdeformovat, a těsnění dvířek by tak nemuselo přiléhat. Mírný náklon dozadu usnadňuje zavírání dvířek.

6. Jemné nastavení dvířek

Pokud se použijí vyrovnávací nohy na přední straně, spotřebič se bude snáze zavírat: Otáčením nastavitelných noh (obr. 8) zvyšujte nebo snižujte výšku: ► Otáčením noh doprava se zvyšuje výška spotřebiče. ► Otáčením noh doleva se snižuje výška spotřebiče.

V kapsli kompresoru se nachází bezúdržbový mazací olej. Pokud se spotřebič během přepravy nakloní, olej se může dostat do uzavřeného potrubního systému. Před připojením spotřebiče k napájení počkejte půl hodiny (obr. 9), aby všechen olej natekl zpět do kapsle.

8. Připojení k elektrickému napájení

Před každým připojením zkontrolujte: ► zda napájení, zásuvka a jištění odpovídají údajům na výrobním štítku. ► zda je síťová zásuvka uzemněná a nepoužívá se rozbočovací adaptér ani prodlužovací kabel. ► zda zástrčka správně zapadne do zásuvky. Zapojte zástrčku do náležitě nainstalované domácí zásuvky. VAROVÁNÍ! Aby se zamezilo rizikům, výměnu poškozeného napájecího kabelu musí provést zákaznický servis (viz záruční list).

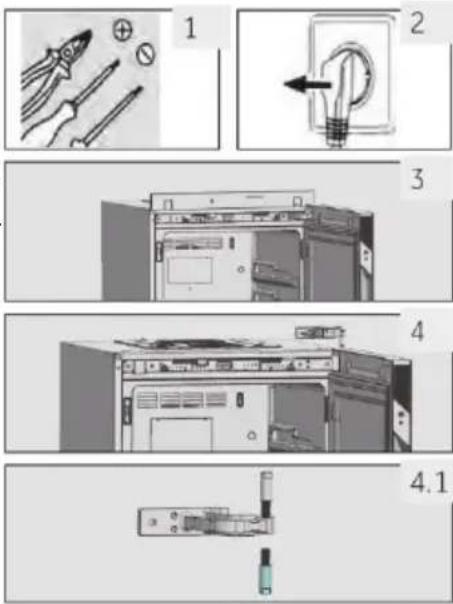

9. Změna směru otáčení dvířek

Před připojením spotřebiče k napájení byste měli zkontrolovat, zda není nutné změnit směr otáčení dvířek zprava (po dodání) doleva, jestliže to vyžaduje místo instalace a použitelnost. VAROVÁNÍ! ► Spotřebič je těžký. Ke změně směru otáčení dvířek jsou zapotřebí dvě osoby. ► Před jakýmkoli úkonem nejprve odpojte spotřebič od sítě. ► Nenaklánějte spotřebič v úhlu větším než 45°, aby se předešlo poškození chladicího systému.Instalace

1. Připravte si potřebné nářadí.

2. Vytáhněte napájecí kabel ze zásuvky.

3. Sejměte přední kryt a malý kryt skříně, potom sejměte

malý kryt z levé strany a nainstalujte ho na pravou stranu.

4. Odstraňte horní závěs, odšroubujte osu z horního

závěsu, otočte ji svisle o 180° a odšroubujte horní závěs ve směru znázorněném na obrázku.

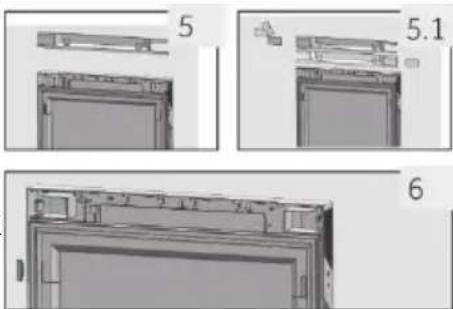

5. Sejměte přední kryt a malý kryt tělesa dvířek, sejměte

malý kryt z pravé stany, otočte ho vodorovně o 180° a namontujte ho na levou stranu předního krytu tělesa dvířek, jak je znázorněno na obrázku.

6. Odstraňte pouzdro hřídele a gumovou ucpávku z levé

strany tělesa dvířek a namontujte je na pravou stranu, jak je znázorněno na obrázku.

7. Odstraňte vačku a dveřní zarážku ze spodní plochy

levé strany tělesa dvířek, otočte vačku vodorovně o 180° a namontujte ji na pravou stranu, jak je znázorněno na obrázku.

8. Odstraňte sestavu noh na levé straně spodní plochy

skříně a sestavu pravého kolečka, jak je znázorněno na obrázku, přemístěte hřídel a vačku na sestavě kolečka z levé na pravou stranu a připevněte sestavu pomocí matice.

9. Nainstalujte dvířka na skříň se závěsem. Potom

postupně nainstalujte kryt levého závěsu (ze sáčku), přední kryt dvířek a skříň.

10. Postup je dokončen.Používání

1. Před prvním použitím

► Odstraňte všechny obalové materiály. Patří mezi ně pěnová základna a všechny lepicí pásky, které drží příslušenství uvnitř a na vnější straně vinného sklípku. Uschovejte je mimo dosah dětí a zlikvidujte ho způsobem šetrným k životnímu prostředí. ► Než do spotřebiče vložíte nějaké víno, vyčistěte jeho vnitřní i vnější povrchy vodou a slabým saponátem. ► Po vyrovnání a vyčištění počkejte alespoň 2 hodiny, než spotřebič připojíte k napájení. ► Jakmile připojíte spotřebič k elektrické zásuvce, nechte ho běžet alespoň 30 minut, aby se aklimatizoval, než začnete cokoli nastavovat. ► Teplota se automaticky nastaví na 12 °C. V případě potřeby můžete tyto teploty změnit ručně. Viz TEPLOTA.

2. Dotyková tlačítka

Na ovládacím panelu jsou dotyková tlačítka, která reagují na lehký dotyk prstem.

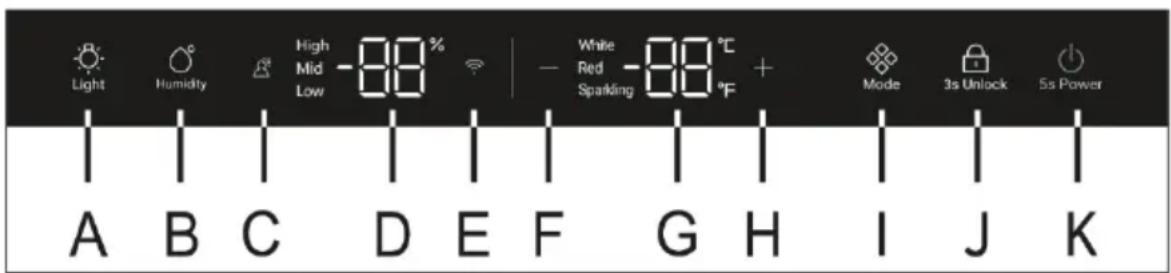

3. Popis ovládacího panelu

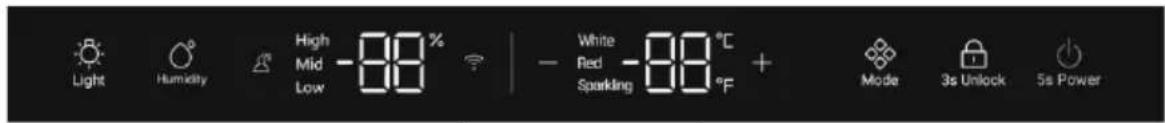

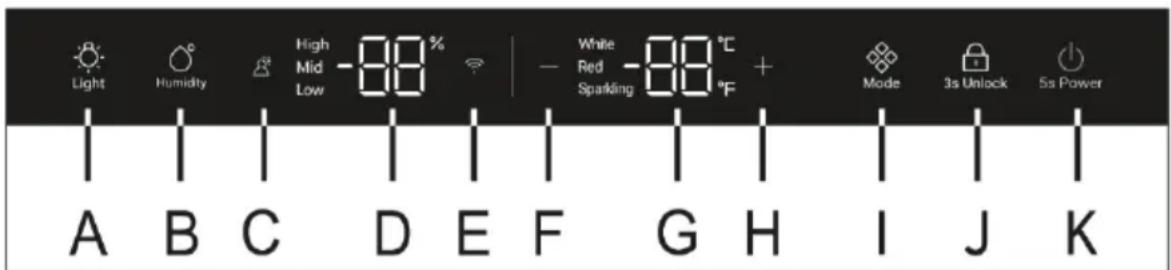

HWS209GFH1 A Tlačítko osvětlení B Tlačítko výběru vlhkosti C Tlačítko funkce Motion Glow D Zobrazování vlhkosti E Tlačítko Wi-Fi F Tlačítko nastavování teploty: dolů G Zobrazení teploty H Tlačítko nastavování teploty: nahoru I Tlačítko výběru režimu J Tlačítko zámku K Tlačítko napájení

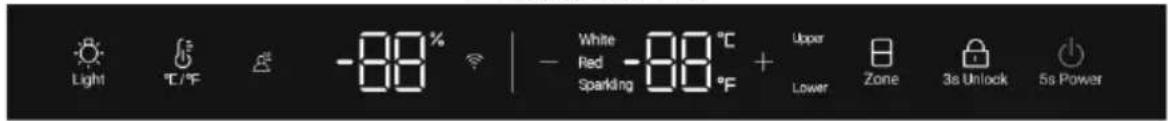

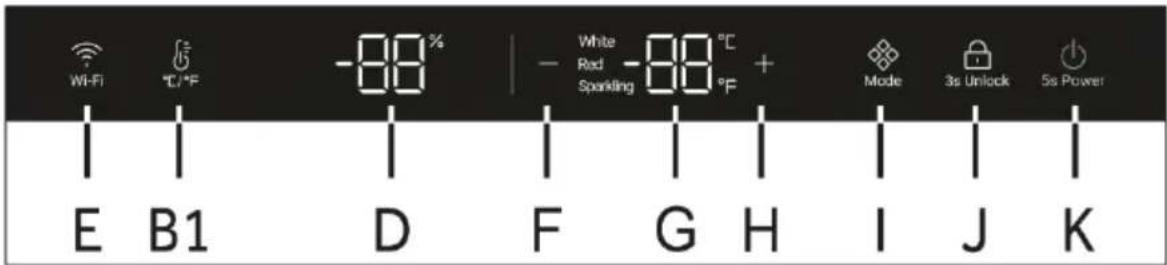

HWS201GDFH1 A Tlačítko osvětlení B1 Tlačítko přepínání °C /°F C Tlačítko funkce Motion Glow D Zobrazování vlhkosti E Tlačítko Wi-Fi F Tlačítko nastavování teploty: dolů G Zobrazení teploty H Tlačítko nastavování teploty: nahoru I1 Tlačítko výběru teplotní zóny J Tlačítko zámku K Tlačítko napájeníPoužívání

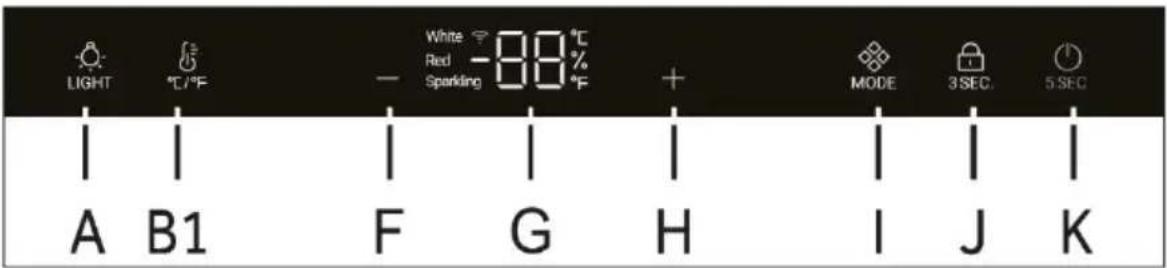

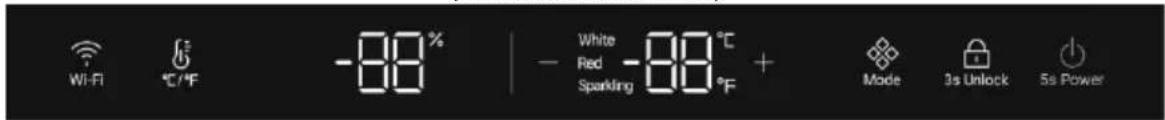

HWS209FDH1 B1 Tlačítko přepínání °C /°F D Zobrazování vlhkosti E Tlačítko Wi-Fi F Tlačítko nastavování teploty: dolů G Zobrazení teploty H Tlačítko nastavování teploty: nahoru I Tlačítko výběru režimu J Tlačítko zámku K Tlačítko napájení

HWS205GGEH1 A Tlačítko osvětlení B1 Tlačítko přepínání °C /°F F Tlačítko nastavování teploty: dolů G Zobrazení teploty H Tlačítko nastavování teploty: nahoru I Tlačítko výběru režimu J Tlačítko zámku K Tlačítko napájení

4. Funkce automatického zamykání

Ve stavu zamčené obrazovky stiskněte na 3 s tlačítko zámku, na obrazovce displeje se zobrazí 3, 2 a 1, obrazovka se odemkne a ikona zámku slabě svítí; pokud není během 30 s proveden žádný úkon, obrazovka se automaticky zamkne. Ve stavu zamčené obrazovky svítí všechny ikony a nelze ovládat tlačítka na obrazovce displeje (kromě tlačítka osvětlení).

5. Tlačítko napájení

V odemčeném stavu podržte 5 s stisknuté tlačítko napájení, na obrazovce displeje se zobrazí 5, 4, 3, 2 a 1 a sklípek přestane fungovat.

6. Nastavování teploty

Upozornění Výchozí nastavení

7. Funkce Mode nebo Zone

Doporučené nastavení teplot

8. Pohotovostní režim

Upozornění Faktory ovlivňující teplotu

9. Nastavení osvětlení

12. Funkce Motion Glow

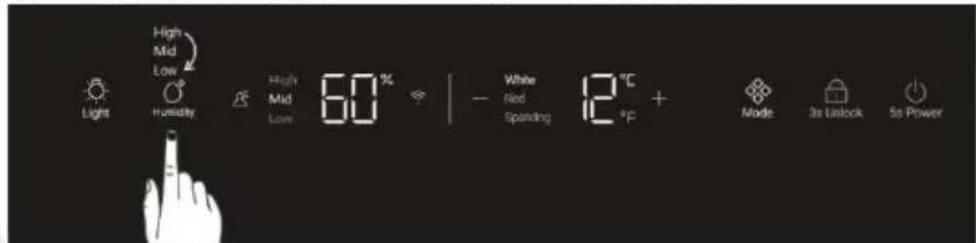

Vinotéka je vybavena profesionálním čidlem vlhkosti. Při dlouhodobém ukládání může správná vlhkost ve vinotéce zamezit vysychání korku a rovněž vzniku plísně na etiketách vín v důsledku nadměrné vlhkosti. Když upravíte vlhkost ve vinotéce, bude trvat několik dnů až jeden týden, než dosáhne nastavené hodnoty. Regulace vlhkosti ve vinotéce je aktivní při teplotě okolí mezi 20 °C a 27 °C. Dodržujte následující pokyny týkající se vlhkosti vzduchu uvnitř vinotéky: - pro ukládání vína - Vlhkost uvnitř vinotéky závisí na teplotě okolí, vlhkosti okolního vzduchu, kapacitě a teplotě vinotéky, stejně jako na délce a četnosti otvírání dvířek. - Na displeji vinotéky se budou zobrazovat změny vlhkosti vzduchu uvnitř s prodlevou; zobrazení aktuální hodnoty vlhkosti uvnitř skříně bude trvat déle než 2 hodiny. Poznámka: Jestliže používáte vinotéku ve velmi suchém nebo teplém prostředí (s vlhkostí vzduchu < 30 % nebo teplotou vzduchu < 17 °C nebo > 30 °C), doporučuje se vložit dovnitř vodu.

14. Funkce paměti při vypnutí

V případě výpadku napájení vinný sklípek uloží nastavenou teplotu. Až se obnoví dodávka energie, sklípek poběží s teplotou nastavenou před výpadkem napájení.

15. Alarm otevřených dvířek

Pokud zůstanou dvířka otevřená déle než 3 minuty, bude se ozývat zvukový signál, dokud nezavřete dvířka nebo nestisknete nějaké tlačítko.

16. Nastavení režimu Wi-Fi

Jak aktivovat modul Wi-Fi: Wi-Fi se aktivuje stisknutím tlačítka osvětlení na 3 sekundy (pro HWS205GGEH1). Wi-Fi se aktivuje stisknutím tlačítka Wi-Fi na 3 sekundy (kromě HWS205GGEH1). Zapne se modul Wi-Fi a začne blikat ikona Wi-Fi. Pokud je vinný sklípek registrován, ale modul Wi-Fi je vypnutý, ikona bude blikat. Pokud je vinný sklípek registrován a připojen, ikona Wi-Fi bude nepřetržitě svítit. Chcete-li resetovat Wi-Fi, na 3 sekundy stiskněte tlačítko osvětlení (pro HWS205GGEH1). Chcete-li resetovat Wi-Fi, na 3 sekundy stiskněte tlačítko Wi-Fi (kromě HWS205GGEH1).Používání

Krok 1 Stáhněte si aplikaci hOn z obchodu s aplikacemi Krok 2 Zaregistrujte se, nebo se přihlaste Krok 3 Přidejte nový spotřebič tak, že ze seznamu vyberete vinný sklípek

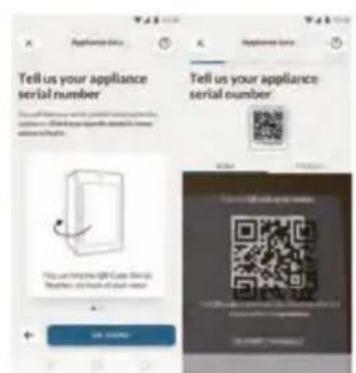

Krok 4 Naskenujte kód QR, nebo ručně zadejte sériové číslo

Krok 5 Aktivujte Wi-Fi stisknutím tlačítka osvětlení na spotřebiči na 3 s (kromě HWS205GGEH1) Aktivujte Wi-Fi stisknutím tlačítka Wi-Fi na spotřebiči na 3 s (kromě HWS205GGEH1) Krok 6 Ikona Wi-Fi bude blikat, což znamená, že probíhá párování. Máte 5 minut na dokončení párování Po dokončení tohoto postupu přestane ikona Wi-Fi blikat a bude nepřetržitě svítit POZNÁMKATipy pro úsporu energie

Tipy pro úsporu energie ► Zajistěte, aby měl spotřebič náležité větrání (viz INSTALACE). ► Neinstalujte spotřebič na přímé sluneční světlo nebo do blízkosti zdrojů tepla (např. sporáků nebo ohřívačů). ► Vyhýbejte se zbytečně nízké teplotě uvnitř spotřebiče. Čím nižší je nastavená teplota ve spotřebiči, tím vyšší je spotřeba energie. ► Otvírejte dvířka spotřebiče co nejméně a na co nejkratší dobu. ► Nepřekračujte stanovené množství láhví, aby se nenarušilo proudění vzduchu. ► Udržujte těsnění dvířek v čistém stavu, aby se dvířka vždy správně zavírala. ► Energeticky nejúspornější konfigurace vyžaduje, aby byly police ve stavu jako z výroby a aby uložené víno nezakrývalo výstup vzduchového kanálu.Vybavení

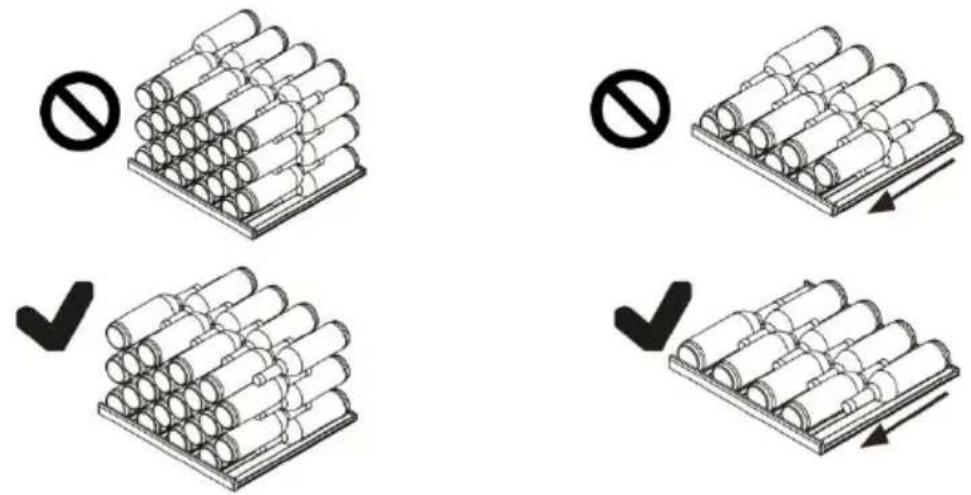

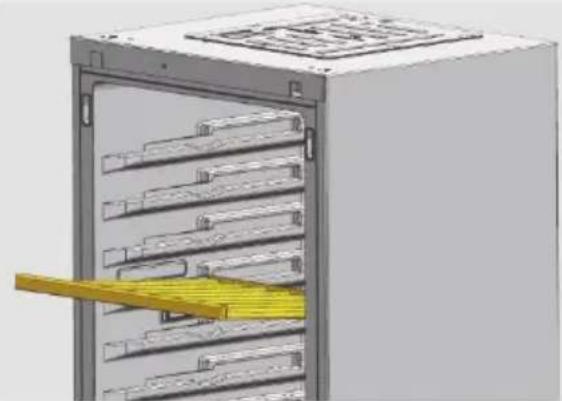

1. Police jsou navržené tak, aby umožňovaly snadné ukládání a vyndávání vína. Lze je

čistit měkkou utěrkou.

2. Běžné láhve o průměru 76 mm lze skládat na sebe.

3. Pokud se láhve skládají jinak, množství se může lišit od vyobrazeného počtu.

Rada k uspořádání vašeho vinného sklípku Doporučujeme, aby počet láhví v každé polici nepřekročil čtyři vrstvy. Nesmí se překročit nosnost polic na víno, což je 50 kg. Před vkládáním láhví do vinného sklípku ověřte, zda jsou police na víno zcela stabilní. Dále ověřte, zda nějaké láhve nevyčnívají z polic, aby při zavírání nenarazily do skleněných dvířek.

Po otevření dvířek se rozsvítí světlo LED. Světlo se zapíná klepnutím na tlačítko osvětlení. Po dalším klepnutím na tlačítko osvětlení světlo zhasne. Když se do vinného sklípku nedíváte, světla by měla být zhasnutá, aby se zvýšila energetická účinnost.

Chcete-li zamknout vinný sklípek, zavřete dvířka a vložte klíč do zámku: ► Zamkněte dvířka otočením klíče doprava. ► Odemkněte dvířka otočením klíče doleva.Čištění a údržba

10- Čištění a údržba

Vinný sklípek se odmrazuje automaticky; není nutný žádný ruční zásah.

2. Výměna žárovky LED

Jako zdroj světla v žárovce se používají diody LED, které se vyznačují nízkou spotřebou energie a dlouhou životností. Pokud se vyskytne nějaký neobvyklý stav, kontaktujte zákaznický servis. Viz ZÁKAZNICKÝ SERVIS.

Nevyměňujte žárovku LED vlastními silami. Její výměnu musí provést buď výrobce, nebo autorizovaný servisní zástupce. 12 Vss, max. výkon 2,5 W*5.

3. Když se spotřebič delší dobu nepoužívá

Vytáhněte napájecí kabel ze zásuvky. Vyčistěte spotřebič a těsnění dvířek podle výše uvedeného popisu. Nechte dvířka otevřená, aby se uvnitř nevytvořil zápach.

4. Přemisťování spotřebiče

1. Vyjměte všechny láhve a odpojte spotřebič od napájení.

2. Připevněte police a ostatní pohyblivé součásti ve vinném sklípku lepicí páskou.

3. Nenaklánějte vinný sklípek v úhlu větším než 45°, aby se předešlo poškození chladicího

5. Výměna vzduchu skrz filtr s aktivním uhlím

Způsob zrání vína závisí na podmínkách prostředí. Proto má kvalita vzduchu rozhodující význam pro uchovávání vína. Ve spodní části zadní stěny spotřebiče je nainstalován filtr s aktivním uhlím, aby byla udržována optimální kvalita procházejícího vzduchu. Upozornění Doporučujeme měnit filtr jednou ročně. Filtry získáte od svého prodejce. Výměna filtru

1. Odstraňte police na víno.

2. Vložte šroubovák do znázorněného místa v rámu

a sejměte kryt filtru s aktivním uhlím.

3. Otevřete upínací spony krytu směrem ven, vyjměte filtr

s aktivním uhlím a vyměňte ho.

4. Vložte filtr s aktivním uhlím do krycí desky vzduchového

kanálu ve znázorněném směru a potom přitlačením upevněte filtr na krycí desce vzduchového kanálu.Řešení problémů

Mnoho problémů můžete vyřešit sami bez konkrétních odborných znalostí. V případě problému zkontrolujte všechny možnosti a řiďte se níže uvedenými pokyny, než se obrátíte na poprodejní servis. Viz ZÁKAZNICKÝ SERVIS. VAROVÁNÍ! ► Před zahájením údržby vypněte spotřebič a vytáhněte zástrčku napájecího kabelu ze zásuvky. ► Servis elektrického zařízení by měli provádět pouze kvalifikovaní elektrikáři, protože nepatřičné opravy mohou vést k vážným následným škodám. ► Poškozený napájecí kabel by měl vyměnit pouze výrobce, jeho servisní zástupce nebo osoby s podobnou kvalifikací, aby se vyloučilo riziko.

Chybový kód Příčina Řešení

Alarm nízké teploty, když je teplota řídicího teplotního čidla příliš nízká, pro HWS209GFH1, HWS209FDH1 nebo HWS205GGH1, nebo pro horní teplotní zónu HWS201GDFH1

1. Zkontrolujte okolní teplotu.

2. Zkontrolujte konektor

3. Zkontrolujte odpor čidla regulace

Alarm nízké teploty, když je teplota řídicího čidla v dolní teplotní zóně nízká, pro HWS201GDFH1

1. Zkontrolujte okolní teplotu.

2. Zkontrolujte konektor

3. Zkontrolujte odpor čidla regulace

teploty.Řešení problémů

Problém Možná příčina Možné řešení Kompresor nepracuje.

• Síťová zástrčka není zapojena do síťové zásuvky.

• Zapojte síťovou zástrčku. Spotřebič se spouští často, nebo běží příliš dlouho.

• Venkovní teplota je příliš vysoká.

• Spotřebič byl určitou dobu vypnutý.

• Dvířka spotřebiče nejsou těsně zavřená.

• Dvířka se otvírala příliš často, nebo byla příliš dlouho otevřená.

• Těsnění dvířek je znečištěné, opotřebené, popraskané nebo nesprávně nainstalované.

• Není zaručena požadovaná cirkulace vzduchu.

• Je nastavena příliš nízká teplota.

• V tomto případě je normální, že spotřebič běží déle.

• Normálně chvíli trvá, než se spotřebič úplně ochladí.

• Zavřete dvířka a ujistěte se, že spotřebič je umístěn na rovné zemi a dvířkům nepřekáží žádné potraviny nebo nádoby.

• Neotvírejte dvířka příliš často.

• Vyčistěte těsnění dvířek, nebo ho nechte vyměnit zákaznickým servisem.

• Zajistěte odpovídající větrání.

• Problém se vyřeší sám, až bude dosaženo požadované teploty. Vnitřek vinného sklípku je znečištěný a/nebo zapáchá.

• Je třeba vyčistit vnitřek vinného sklípku.

• Vyčistěte vnitřek vinného sklípku. Uvnitř spotřebiče není dostatečně chladno.

• Je nastavena příliš vysoká teplota.

• Nedávno byly přidány nějaké láhve.

• Dvířka spotřebiče nejsou těsně zavřená.

• Dvířka se otvírala příliš často, nebo byla příliš dlouho otevřená.

• Těsnění dvířek je znečištěné, opotřebené, popraskané nebo nesprávně nainstalované.

• Znovu nastavte teplotu.

• Vyčkejte, než nedávno přidané láhve dosáhnou požadované teploty.

• Neotvírejte dvířka příliš často.

• Vyčistěte těsnění dvířek, nebo ho nechte vyměnit zákaznickým servisem. Uvnitř spotřebiče je příliš chladno.

• Je nastavena příliš nízká teplota.

• Znovu nastavte teplotu. Tvoření vlhkosti na vnitřním povrchu chladicího prostoru.

• Prostředí je příliš teplé a vlhké.

• Dvířka spotřebiče nejsou těsně zavřená.

• Dvířka se otvírala příliš často, nebo byla příliš dlouho otevřená.

• Neotvírejte dvířka/zásuvku příliš často. Na vnějším povrchu vinného sklípku se hromadí vlhkost.

• Prostředí je příliš teplé a vlhké

• Dvířka nejsou těsně zavřená. Chladný vzduch ve spotřebiči a teplý vnější vzduch, dochází ke kondenzaci.

• Jedná se o normální jev ve vlhkém prostředí; až se sníží vlhkost, situace se změní.

• Ujistěte se, že dvířka jsou těsně zavřená a těsnění správně přiléhá.

Problém Možná příčina Možné řešení

13- Zákaznický servis

Doporučujeme využívat zákaznický servis společnosti Haier a používat originální náhradní díly. V případě problému se spotřebičem si nejprve přečtěte část ŘEŠENÍ PROBLÉMŮ. Pokud v ní nenajdete řešení, kontaktujte ► místního prodejce nebo ► navštivte část Servis a podpora na stránkách www.haier.com, kde najdete telefonní čísla a časté otázky týkající se aktivace požadavku na servis. Chcete-li kontaktovat náš servis, ujistěte se, že máte k dispozici následující údaje. Tyto údaje lze najít na výrobním štítku. Model ________________________ Sériové č. ______________________ V případě záruky se také podívejte do záručního listu dodaného s výrobkem. Se všeobecnými dotazy obchodní povahy se v Evropě obracejte na následující adresy: Evropské adresy společnosti Haier Země* Poštovní adresa Země Poštovní adresa Itálie Haier Europe Trading SRL Via De Cristoforis. 12 21100 Varese ITÁLIE Francie Haier Europe Trading SRL Via De Cristoforis, 12 21100 Varese ITÁLIE Španělsko Portugalsko Haier Iberia SL Pg. Garcia Faria, 49-51 08019 Barcelona ŠPANĚLSKO Belgie-FR Belgie-NL Nizozemsko Lucembursko Haier Benelux SA Anderlecht Route de Lennik 451 BELGIE Německo Rakousko Haier Deutschland GmbH Hewlett-Packard-Str. 4 D-61352 Bad Homburg NĚMECKO Polsko Česká republika Maďarsko Řecko Rumunsko Rusko Haier Poland Sp. zo.o. Al. Jerozolimskie 181B 02-222 Warszawa POLSKO Spojené království Haier Appliances UK Co. Ltd. One Crown Square Church Street East Woking. Surrey, GU21 6HR

DOSTUPNOST NÁHRADNÍCH DÍLŮ: Termostaty, snímače teploty, desky s plošnými spoji a světelné zdroje budou k dispozici po dobu nejméně sedmi let od uvedení posledního modelu spotřebiče na trh. Madla dvířek, závěsy dvířek, přihrádky a koše budou k dispozici po dobu nejméně sedmi let a těsnění dvířek po dobu nejméně deseti let od uvedení posledního modelu spotřebiče na trhZákaznický servis

Minimální záruka: 2 roky pro země EU, 3 roky pro Turecko, 1 rok pro Spojené království, 1 rok pro Rusko, 3 roky pro Švédsko, 2 roky pro Srbsko, 5 let pro Norsko, 1 rok pro Maroko, 6 měsíců pro Alžírsko, Tunisko nevyžaduje žádnou zákonnou záruku. Chcete-li další informace o výrobku, navštivte stránky https://eprel.ec.europa.eu/ nebo naskenujte kód QR na energetickém štítku dodaném se spotřebičem.Skládání láhví vína

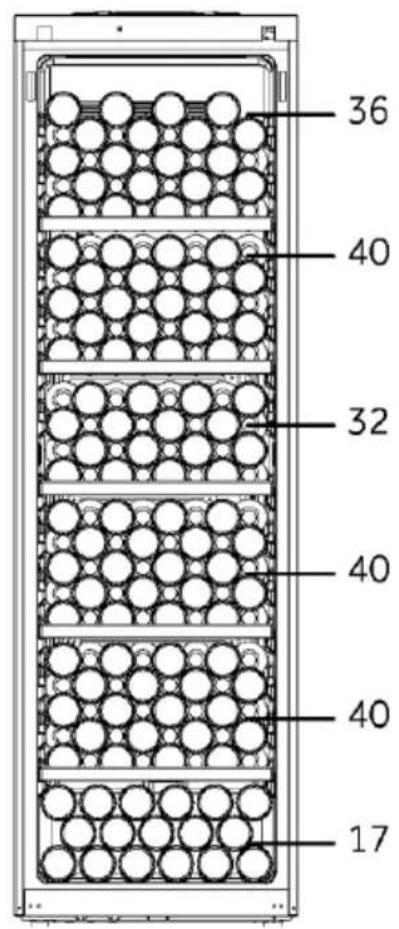

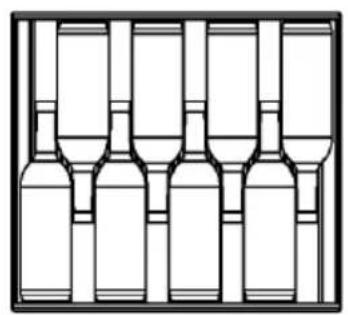

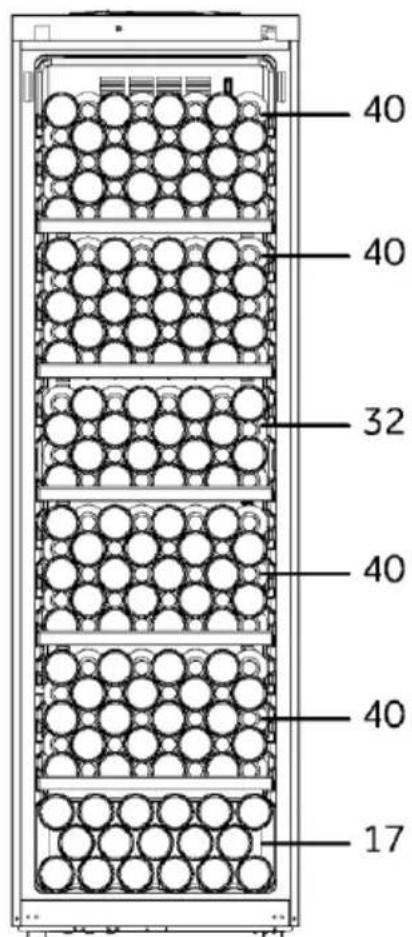

14- Skládání láhví vína

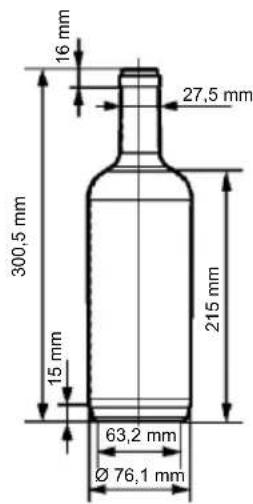

Uspořádání láhví vychází z grafického znázornění standardní láhve Bordeaux (0,75 l). Aktuální množství vkládaných láhví se může lišit kvůli odlišným specifikacím láhví.

2- Bezpečnostné rady

požadovanú úroveň otáčaním.

8. Elektrické zapojenie

9. Nainštalujte dvere na skrinku so závesom. Potom

2. Dotykové tlačidlá

Tlačidlá na ovládacom paneli sú dotykové tlačidlá, ktoré reagujú na ľahký dotyk prstom.

3. Opis ovládacieho panela

8. Pohotovostný režim

16. Nastavenie režimu Wi-Fi

3. Skontrolujte odpor snímača

3. Skontrolujte odpor snímača

• Zástrčka nie je vsunutá do zásuvky.

• Spotrebič sa dotýka nejakého predmetu v jeho okolí.

• Napájací zdroj nie je neporušený.

• Vyrovnajte spotrebič pomocou vyrovnávacích nožičiek.

Skladovací priestor 1/2

Skladovací objem (l) 376/366
