MANUAL DE UTILIZARE HWS205GGEH1 HAIER

Vă mulțumim că ați achiziționat un produs Haier. Citiți aceste instrucțiuni cu atenție înainte de a utiliza acest aparat. Instrucțiunile conțin informații importante care vă vor ajuta să folosiți aparatul la capacitate maximă și să asigurați instalarea, utilizarea și întreținerea sigure și corespunzătoare. Păstrați manualul de față la îndemână astfel încât să îl puteți consulta pentru utilizarea sigură și corectă a aparatului. Dacă vindeți, oferiți sau lăsați aparatul în vechea locuință când vă mutați, asigurați-vă că lăsați și manualul de utilizare, astfel încât noul proprietar să se poată familiariza cu aparatul și cu avertismentele de siguranță.

Legendă Avertizare - Informații importante legate de siguranță

Informații și sfaturi generale

Informații legate de mediu

Eliminare Ajutați la protejarea mediului și a sănătății omului. Puneți ambalajul în containerele corespunzătoare în vederea reciclării. Ajutați la reciclarea deșeurilor de aparate electrice și electronice. Nu aruncați electronicele marcate cu acest simbol în același loc cu deșeurile menajere. Returnați produsul la centrul local de reciclare sau contactați agenția municipală.

AVERTISMENT! Risc de vătămare sau sufocare! Agenții frigorifici și gazele trebuie eliminate profesionist. Asigurați-vă că tubulatura circuitului de agent frigorific nu este deteriorată înainte de eliminarea corespunzătoare a acesteia. Deconectați aparatul de la rețeaua de curent. Tăiați cablul de alimentare de la rețeaua de curent și eliminați-l. Scoateți tăvile și sertarele, dar și opritorul și garniturile ușii, pentru a preveni închiderea copiilor și a animalelor în aparat. Aparatele vechi au încă o anumită valoare reziduală. O metodă ecologică de eliminare va asigura că materiile prime valoroase pot fi recuperate și reutilizate. Ciclopentanul, o substanță inflamabilă care nu dăunează ozonului, este folosit ca expandor pentru spuma de izolare. Asigurându-vă că acest produs este eliminat corect, veți ajuta la prevenirea potențialelor consecințe negative pentru mediu și sănătatea umană. Pentru informații detaliate privind reciclarea acestui produs, contactați consiliul local, serviciul dvs. de eliminare a deșeurilor sau magazinul de unde ați achiziționat produsul, administrat de specialiști.Conținut

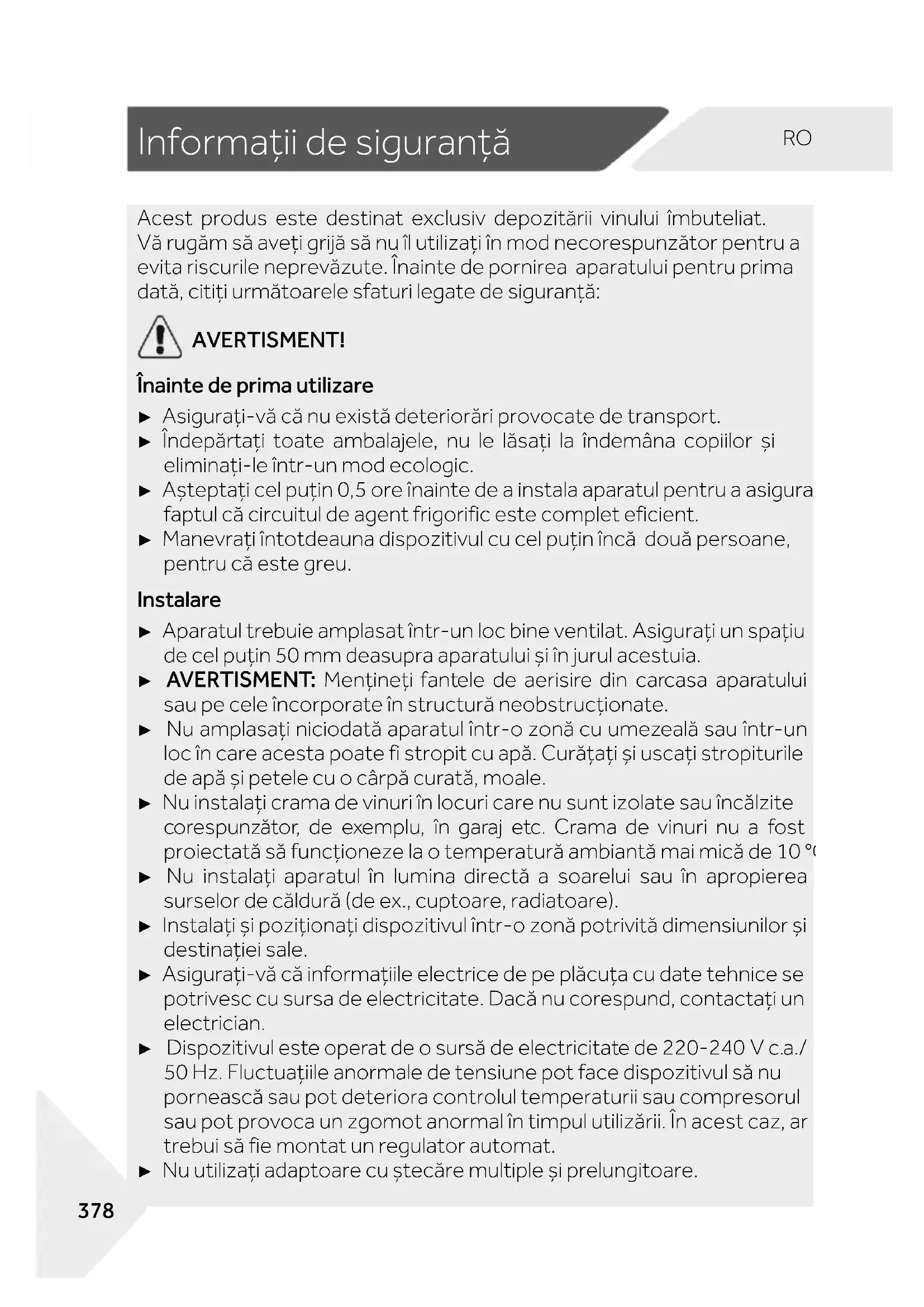

1- Informații de siguranță

Acest produs este destinat exclusiv depozitării vinului îmbuteliat. Vă rugăm să aveți grijă să nu îl utilizați în mod necorespunzător pentru a evita riscurile neprevăzute. Înainte de pornirea aparatului pentru prima dată, citiți următoarele sfaturi legate de siguranță: AVERTISMENT! Înainte de prima utilizare ► Asigurați-vă că nu există deteriorări provocate de transport. ► Îndepărtați toate ambalajele, nu le lăsați la îndemâna copiilor și eliminați-le într-un mod ecologic. ► Așteptați cel puțin 0,5 ore înainte de a instala aparatul pentru a asigura faptul că circuitul de agent frigorific este complet eficient. ► Manevrați întotdeauna dispozitivul cu cel puțin încă două persoane, pentru că este greu. Instalare ► Aparatul trebuie amplasat într-un loc bine ventilat. Asigurați un spațiu de cel puțin 50 mm deasupra aparatului și în jurul acestuia. ► AVERTISMENT: Mențineți fantele de aerisire din carcasa aparatului sau pe cele încorporate în structură neobstrucționate. ► Nu amplasați niciodată aparatul într-o zonă cu umezeală sau într-un loc în care acesta poate fi stropit cu apă. Curățați și uscați stropiturile de apă și petele cu o cârpă curată, moale. ► Nu instalați crama de vinuri în locuri care nu sunt izolate sau încălzite corespunzător, de exemplu, în garaj etc. Crama de vinuri nu a fost proiectată să funcționeze la o temperatură ambiantă mai mică de 10 °C. ► Nu instalați aparatul în lumina directă a soarelui sau în apropierea surselor de căldură (de ex., cuptoare, radiatoare). ► Instalați și poziționați dispozitivul într-o zonă potrivită dimensiunilor și destinației sale. ► Asigurați-vă că informațiile electrice de pe plăcuța cu date tehnice se potrivesc cu sursa de electricitate. Dacă nu corespund, contactați un electrician. ► Dispozitivul este operat de o sursă de electricitate de 220-240 V c.a./ 50 Hz. Fluctuațiile anormale de tensiune pot face dispozitivul să nu pornească sau pot deteriora controlul temperaturii sau compresorul sau pot provoca un zgomot anormal în timpul utilizării. În acest caz, ar trebui să fie montat un regulator automat. ► Nu utilizați adaptoare cu ștecăre multiple și prelungitoare.Informații de siguranță

AVERTISMENT! ► AVERTISMENT: Nu amplasați prizele portabile multiple sau alimentările portabile în spatele aparatului. ► AVERTISMENT: Atunci când poziționați aparatul, cablul de alimentare nu trebuie să fie prins sau deteriorat. ► Nu călcați pe cablul de alimentare. ► Folosiți o priză separată cu împământare pentru alimentarea cu energie electrică, care să fie ușor accesibilă. Aparatul trebuie legat la împământare. ► Doar pentru Regatul Unit: Cablul de alimentare al dispozitivului este prevăzut cu ștecăr cu 3 pini (împământare) care se potrivește cu o priză standard cu 3 găuri (împământată). Nu demontați și nu tăiați niciodată cel de-al treilea pin (împământarea). După instalarea dispozitivului, ștecărul ar trebui să fie accesibil. ► AVERTISMENT: Nu deteriorați circuitul frigorific. Utilizarea zilnică ► Acest aparat poate fi utilizat de către copiii cu vârste de minimum 8 ani și de către persoanele cu abilități fizice, senzoriale sau mentale reduse sau fără experiență sau cunoștințe, cu condiția să fie supravegheate sau instruite corespunzător privind modul de utilizare a acestui aparat în siguranță și să înțeleagă pericolele implicate. ► Nu lăsați copiii să se joace cu aparatul. ► Copiilor cu vârsta cuprinsă între 3 și 8 ani pot încărca și descărca aparate frigorifice, dar nu li se permite să curețe și să instaleze aparatele frigorifice. ► Țineți copiii mai mici de 3 ani la distanță de aparat, cu excepția cazului în care aceștia sunt supravegheați constant. ► Curățarea și întreținerea de către utilizator nu vor fi efectuate de copii fără supraveghere. ► Aparatul trebuie poziționat astfel încât ștecherul să fie accesibil. ► În cazul scurgerii gazului de cărbune sau a altor gaze inflamabile în vecinătatea aparatului, închideți supapa gazului care curge, deschideți ușile și ferestrele și nu deconectați cablul de alimentare al aparatului. ► Așteptați cel puțin 7 minute pentru a reconecta alimentarea dacă aceasta a fost deconectată. ► Nu ridicați aparatul de mânerele ușii. ► Cheile nu trebuie lăsate la îndemâna copiilor și nici în apropierea aparatului, pentru a preveni blocarea copiilor în interiorul aparatului.Informații de siguranță

AVERTISMENT! ► Rețineți că aparatul este setat să funcționeze într-un interval de temperatură a mediului specific, între 10 și 38 °C. Este posibil ca aparatul să nu funcționeze corect dacă este lăsat pentru o perioadă lungă de timp la o temperatură superioară sau inferioară intervalului indicat. ► Nu puneți articole instabile (obiecte grele, recipiente umplute cu apă) deasupra aparatului, pentru a evita vătămarea cauzată de cădere sau de electrocutarea cauzată de contactul cu apa. ► Deschideți și închideți ușa numai cu ajutorul mânerelor. Spațiul liber dintre ușă și dulap este foarte îngust. Nu introduceți mâinile în zonele respective, pentru a evita ciupirea degetelor. Deschideți sau închideți ușile aparatului numai atunci când nu se află niciun copil în raza de deplasare a ușii. ► Nu depozitați materiale inflamabile, explozive sau corozive în aparat sau în vecinătatea acestuia. ► Nu depozitați substanțe explozive, cum ar fi canistrele de aerosoli cu gaz inflamabil în interiorul acestui aparat. ► Nu depozitați medicamente, bacterii sau agenți chimici în dispozitiv. Dispozitivul este unul electrocasnic. Nu este recomandat pentru depozitarea materialelor care necesită temperaturi stricte. ► Nu setați o temperatură inutil de joasă în compartimentul pentru vinuri. În cazul setărilor ridicate, pot apărea temperaturi sub punctul de îngheț. Atenție: Sticlele se pot sparge ► Nu atingeți suprafața interioară a compartimentului aparatului atunci când aparatul este în funcțiune, în special cu mâinile ude, deoarece mâinile pot îngheța pe suprafață. ► Pentru o răcire adecvată a vinului, nu supraîncărcați aparatul. ► Deconectați aparatul de la energia electrică în cazul unei pene de curent sau înainte de curățare. Așteptați cel puțin 7 minute înainte de repornirea aparatului, deoarece pornirea frecventă poate deteriora compresorul. ► AVERTISMENT: Nu utilizați dispozitive electrice în interiorul aparatului decât dacă acestea sunt de tipul recomandat de către producător. Pentru evitarea riscurilor, cablul de alimentare deteriorat trebuie înlocuit prin serviciul pentru clienți (consultați fișa de garanție). ► Pentru a prelungi durata de viață a aparatului, evitați să îl opriți. ► Nu poziționați niciodată aparatul orizontal pe sol. După ce ați înclinat aparatul la mai mult de 45°, așteptați 24 de ore înainte de a-l conecta la priză.Recomandări de siguranță

2- Recomandări de siguranță

AVERTISMENT! Întreținere/curățare ► Asigurați-vă că supravegheați copiii dacă aceștia se ocupă de curățare și întreținere. ► Deconectați aparatul de la rețeaua de alimentare înainte de efectuarea întreținerii de rutină. Așteptați cel puțin 7 minute înainte de repornirea aparatului, deoarece pornirea frecventă poate deteriora compresorul. ► Țineți de ștecăr, nu de cablu, atunci când deconectați aparatul. ► Nu curățați aparatul cu perii aspre, cu perii de sârmă, cu detergent pulbere, benzină, acetat de amil, acetonă sau soluții organice similare, soluții acide sau alcaline. Curățați cu detergent special pentru frigider/congelator pentru a evita deteriorările. Puteți utiliza apă caldă și soluție de bicarbonat de sodiu – aproximativ o lingură de bicarbonat de sodiu la un litru/vas de un litru de apă. Clătiți temeinic cu apă și uscați. Nu folosiți pulberi de curățare sau alte produse de curățare abrazive. Nu spălați piesele detașabile în mașina de spălat vase. ► AVERTISMENT: Nu utilizați dispozitive mecanice sau alte mijloace de a accelera procesul de decongelare, în afara celor recomandate de producător. ► În cazul în care cablul de alimentare este deteriorat, acesta trebuie înlocuit de către producător, agentul său de service sau persoane calificate similare, pentru a evita orice pericol. ► Nu încercați să reparați, să dezasamblați sau să modificați dispozitivul pe cont propriu. În cazul în care este necesară o reparație, contactați serviciul de relații cu clienții. ► Dacă becurile de iluminare sunt deteriorate, acestea trebuie înlocuite de către producător sau de agentul de service sau de persoane calificate, pentru a evita orice pericol. ► Eliminați praful din spatele unității cel puțin o dată pe an, pentru a evita riscul de incendiu, dar și consumul mărit de energie. ► Atunci când poziționați aparatul, cablul de alimentare nu trebuie să fie prins sau deteriorat. ► Nu amplasați prizele portabile multiple sau sursele de alimentare portabile în spatele aparatuluiRecomandări de siguranță

► Nu pulverizați și nu spălați aparatul în timpul curățării. ► Nu folosiți pulverizarea cu apă sau aburi de apă în timpul curățării aparatului. ► Nu curățați ușa rece din sticlă cu apă fierbinte. Schimbarea bruscă de temperatură poate face ca sticla să se spargă. ► Dacă nu veți utiliza aparatul pentru o perioadă îndelungată, lăsați-l deschis pentru a preveni apariția mirosurilor și mirosurilor neplăcute în interior. Informații privind gazul refrigerant AVERTISMENT! Aparatul conține agentul frigorific inflamabil IZOBUTAN (R600a). Asigurați-vă că circuitul frigorific nu este deteriorat în timpul transportării sau instalării. Scurgerile de agent frigorific pot cauza vătămări ale ochilor sau se pot aprinde. Dacă s-a produs o deteriorare a aparatului, țineți la distanță de sursele de flăcări deschise, ventilați bine camera, nu conectați și nu deconectați cablurile de alimentare ale aparatului sau ale oricărui alt aparat. Informați serviciul de asistență pentru clienți. În cazul în care agentul frigorific intră în contact cu ochii, spălați imediat în jet de apă și contactați imediat un specialist oftalmolog. AVERTISMENT: Sistemul de refrigerare este sub presiune ridicată. Nu-l manipulați. Deoarece se utilizează agenți frigorifici inflamabili, vă rugăm să instalați, să manipulați, și efectuați operațiuni de service asupra aparatului strict urmând instrucțiunile și să contactați agentul profesional sau serviciul nostru post-vânzare pentru a elimina aparatul.Recomandări de siguranță

Utilizarea prevăzută Acest aparat este destinat utilizării casnice și utilizărilor asemănătoare, cum ar fi - în zona de bucătărie pentru personalul din magazine, în birouri sau alte medii de lucru; - ferme și clienții din hoteluri, moteluri și alte tipuri de medii rezidențiale; - medii de tip pensiuni; - aplicații de catering și alte aplicații non-retail similare. ► Pentru a asigura păstrarea în condiții de siguranță a vinurilor, respectați aceste instrucțiuni de utilizare. ► Detaliile privind compartimentul specific cel mai potrivit pentru depozitarea diferitelor tipuri de alimente, având în vedere distribuția temperaturii care variază în funcție de compartiment, sunt incluse în celălalt manual. Nu este permisă aducerea schimbărilor sau modificărilor dispozitivului. Utilizarea necorespunzătoare poate duce la apariția pericolelor și la pierderea garanției.

Pentru a evita deteriorarea calității vinului, vă rugăm să respectați următoarele instrucțiuni: - Deschiderea ușii pentru perioade lungi de timp poate provoca o creștere semnificativă a temperaturii în compartimentele aparatului - Dacă dulapul de vinuri este lăsat gol perioade lungi de timp, opriți, dezghețați, curățați, uscați și lăsați ușa deschisă pentru a preveni apariția mucegaiului în interiorul aparatuluiRecomandări de siguranță

Eliminare Simbolul de pe produs sau de pe ambalaj indică faptul că este posibil ca produsul să nu fie considerat deșeu menajer. Acesta trebuie dus, în schimb, la un punct de colectare adecvat pentru reciclarea echipamentelor electrice și electronice. Asigurându-vă că acest produs este eliminat corect, veți ajuta la prevenirea potențialelor consecințe negative pentru mediu și sănătatea umană, care s-ar putea produce prin eliminarea incorectă a acestui produs. Pentru informații detaliate privind reciclarea acestui produs, contactați autoritățile locale, serviciile locale care se ocupă cu eliminarea deșeurilor sau magazinul de unde ați achiziționat produsul. Deoarece se utilizează gazele inflamabile de gonflare a izolației, vă rugăm să contactați agentul profesional sau serviciul nostru post-vânzări pentru a elimina aparatul. AVERTISMENT! Risc de vătămare sau sufocare! Agenții frigorifici și gazele trebuie eliminate profesionist. Asigurați-vă că tubulatura circuitului de agent frigorific nu este deteriorată înainte de eliminarea corespunzătoare a acesteia. Deconectați aparatul de la rețeaua de curent. Tăiați cablul de alimentare de la rețeaua de curent și eliminați-l. Scoateți tăvile și sertarele, dar și opritorul și garniturile ușii, pentru a preveni închiderea copiilor și a animalelor în aparat.Întreținere

► AVERTISMENT: Deconectați aparatul de la rețeaua de alimentare înainte de curățare. ► Nu curățați aparatul cu perii aspre, cu perii de sârmă, cu detergent pulbere, benzină, acetat de amil, acetonă sau soluții organice similare, soluții acide sau alcaline. Curățați cu detergent special pentru frigider pentru a evita deteriorările. ► Curățați aparatul atunci când sunt depozitate puține sticle de vin sau când acesta este gol. Este necesar să îl curățați doar atunci când este murdar. ► Curățați interiorul și carcasa aparatului cu un burete înmuiat în apă caldă și detergent neutru. ► Clătiți cu apă caldă curată și uscați cu o cârpă moale. ► Nu curățați nicio parte a aparatului în mașina de spălat vase. ► Așteptați cel puțin 7 minute înainte de repornirea aparatului, deoarece pornirea frecventă poate deteriora compresorul. Curățarea garniturii ușii: ► Garniturile ușii trebuie curățate la fiecare 3 luni pentru a asigura o etanșare corespunzătoare. Ca mai jos: Îndepărtarea garniturii: Prindeți garnitura ușii și trageți-o în direcția săgeții pentru a scoate întreaga garnitură a ușii. Înmuiați peria în apă sau în alcool pentru uz alimentar și curățați mai întâi canelura garniturii ușii, deplasând peria înainte și înapoi. Apoi, ștergeți suprafața garniturii ușii cu un prosop înmuiat în apă sau alcool pentru uz alimentar. În cele din urmă, spălați garnitura ușii și ștergeți-o cu un prosop curat.Întreținere

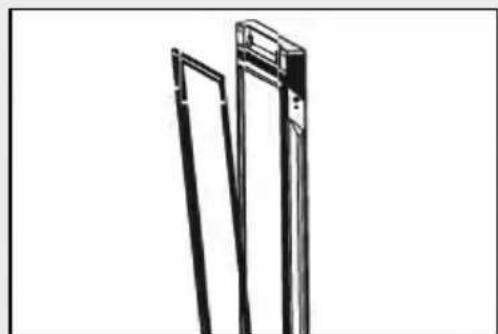

Montarea garniturii ușii după curățare: Înainte de instalare, asigurați-vă că nu există apă pe garnitura ușii. Introduceți garnitura ușii în canelură și apăsați-o bine cu mâna de sus în jos până când toată garnitura este introdusă în canelură. Curățarea rafturilor: ► Toate rafturile pot fi scoase pentru a fi curățate. ► Scoateți toate sticlele. ► Trageți suportul pentru vinuri spre față până se oprește, apoi ridicați-l oblic pentru a-l scoate. ► Curățați raftul cu un prosop moale. ► Așteptați până când rafturile se usucă înainte de a le pune la loc AVERTISMENT: Așteptați cel puțin 7 minute pentru a reconecta alimentarea după ce aceasta a fost deconectată.Accesorii

Verificați accesoriile și documentația în conformitate cu această listă.

energie cheie Mâner Șurub Capac pentru șurub Capac HWS209GFH1

/Descrierea produsului

5- Descrierea produsului

Notificare Ca urmare a modificărilor tehnice și a diferitelor modele, unele ilustrații din acest manual pot diferi de modelul dvs.

1. Conductă de aer superioară 2. Raft 3. Perete despărțitor (numai HWS201GDFH1)

4. Conductă de aer inferioară 5. Picior de sprijin 6. filtru 7. Ușă

Scoateți aparatul din ambalaj. Îndepărtați toate materialele de ambalare, inclusiv baza de spumă și toate benzile adezive care fixează accesoriile.

2. Condiții de mediu

Temperatura camerei trebuie să fie cuprinsă întotdeauna între 10 ºC și 38 °C, deoarece poate influența temperatura din interiorul aparatului și consumul de energie al acestuia. Nu instalați aparatul în apropierea altor aparate care emit căldură (cuptoare, frigidere) fără izolare.

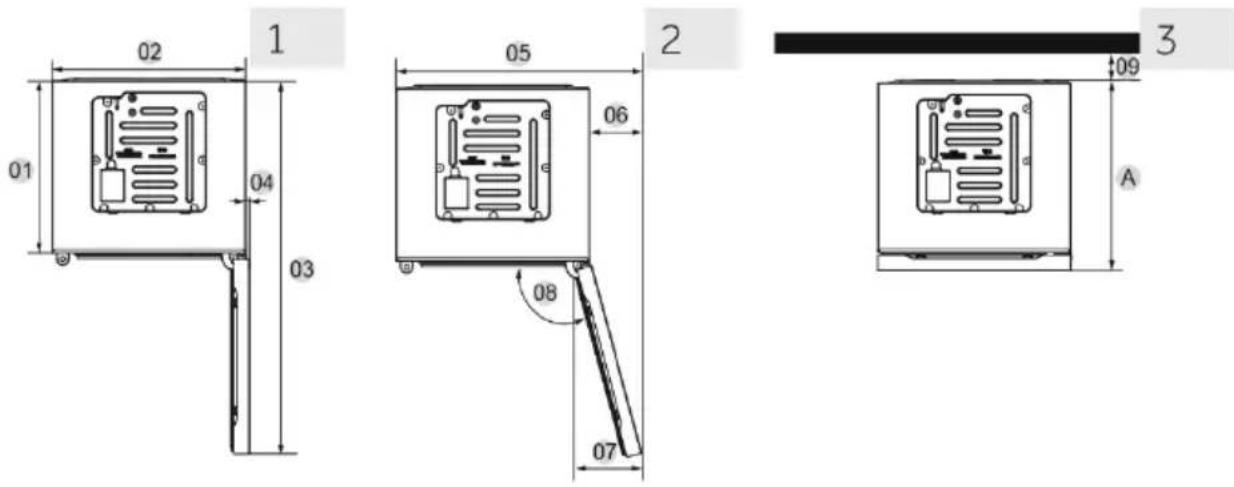

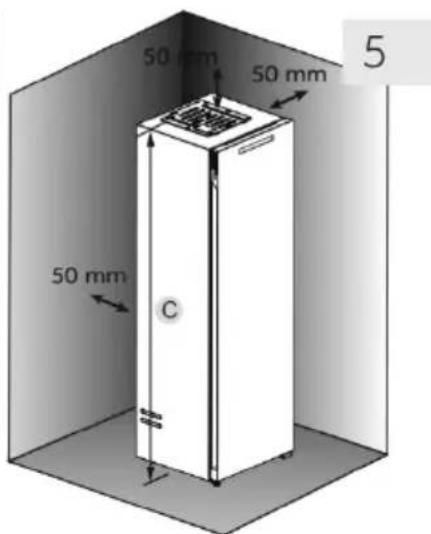

3. Cerințe legate de spațiu

Spațiul necesar pentru deschiderea ușii (Fig. 1, 2, 3, 4). Pentru a obține o ventilare suficientă a aparatului, din motive de siguranță, trebuie respectate informațiile legate de secțiunile transversale ale ventilării necesare (Fig. 5).

AVERTISMENT! ► Mențineți fantele de aerisire ale aparatului sau pe cele încorporate în structură fără obstrucții. Acest aparat frigorific nu este destinat utilizării ca aparat încorporabil.

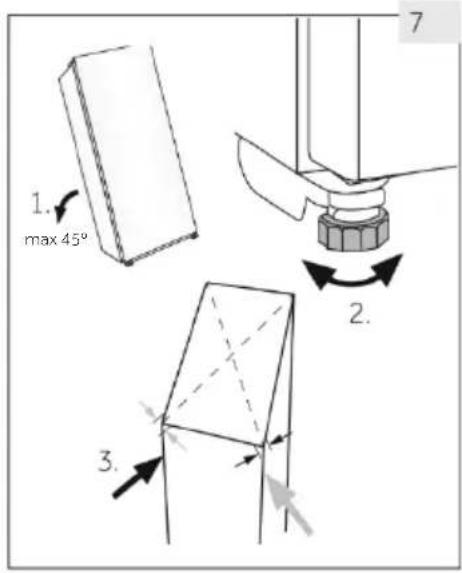

5. Alinierea aparatului

Aparatul trebuie amplasat pe o suprafață dreaptă și solidă.

1. Înclinați aparatul ușor în spate (Fig. 7).

2. Rotiți picioarele frontale reglabile pentru a le

ajusta la nivelul dorit.

3. Stabilitatea poate fi verificată împingând

alternativ pe diagonală. Balansarea ușoară trebuie să fie aceeași în ambele direcții. În caz contrar, cadrul se poate încovoia; drept rezultat pot apărea pierderi pe la garniturile ușii. Înclinarea ușoară spre spate ușurează închiderea ușii.

6. Ajustarea optimă a ușii

Aparatul se închide mai ușor dacă se folosesc picioarele de nivelare pentru partea din față: Rotiți picioarele reglabile (Fig. 8) pentru a le deplasa în sus sau în jos: ► Rotiți picioare în sensul acelor de ceasornic pentru a ridica aparatul. ► Rotiți picioare în sensul acelor de ceasornic pentru a coborî aparatul.

7. Timpul de așteptare

Uleiul de ungere fără întreținere este amplasat în capsula compresorului. Acest ulei poate pătrunde prin sistemul închis de țevi în timpul transportului dacă aparatul este înclinat. Înainte de conectarea aparatului la rețeaua de alimentare, trebuie să așteptați 0,5 ore (Fig. 9) pentru ca uleiul să curgă înapoi în capsulă.

8. Conexiunea electrică

Înainte de fiecare conexiune verificați dacă: ► sursa de alimentare, priza și siguranța sunt conforme cu plăcuța cu date tehnice. ► priza de alimentare este legată la împământare și nu este de tip prize multiple sau prelungitor. ► ștecărul și priza de alimentare să fie montate corect. Conectați ștecărul la o priză de la domiciliu instalată corespunzător. AVERTISMENT! Pentru evitarea riscurilor, cablul de alimentare deteriorat trebuie înlocuit prin serviciul pentru clienți (consultați fișa de garanție).

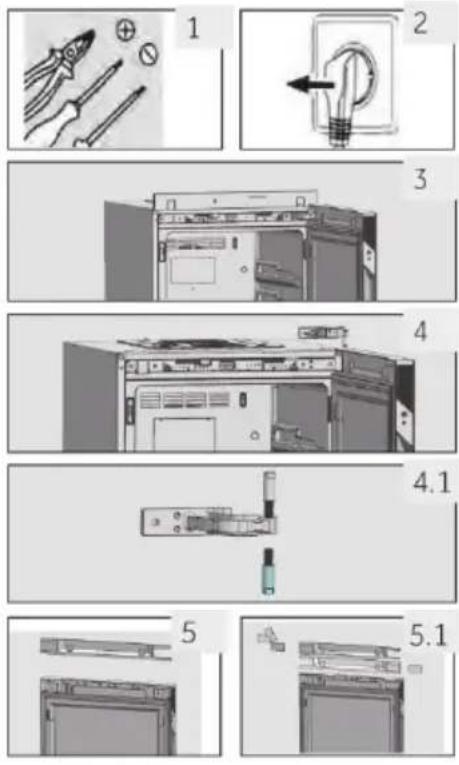

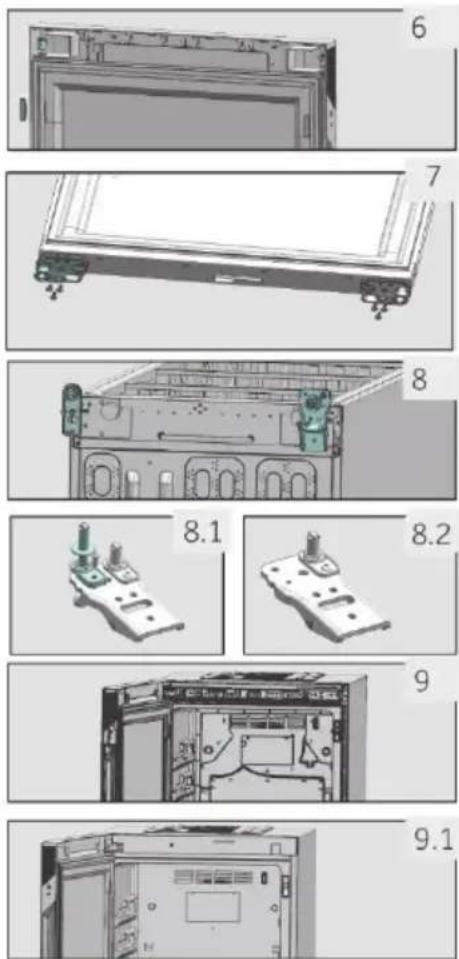

9. Reversibilitatea ușii

Înainte de conectarea aparatului la sursa de alimentare, trebuie să verificați dacă modul de deschidere a ușii trebuie schimbat de la dreapta (cum este livrat) la stânga, dacă acest lucru este necesar ca urmare a locului de instalare și a utilizării. AVERTISMENT! ► Aparatul este greu. Sunt necesare două persoane pentru a inversa ușa. ► Înainte de orice operație deconectați aparatul de la rețeaua de alimentare. ► Nu înclinați aparatul la un unghi mai mare de 45°, pentru a împiedica deteriorarea sistemului de răcire.Instalare

1. Pregătiți instrumentele necesare

2. Deconectați cablul de alimentare

3. Scoateți capacul frontal și capacul mic al cutiei, apoi

scoateți capacul mic din partea stângă și instalați-l pe partea dreaptă

4. Îndepărtați balamaua superioară și deșurubați axul din

balamaua superioară, rotindu-l vertical cu 180° și deșurubați-l de la balamaua superioară în direcția indicată în imagine

5. Scoateți capacul frontal și capacul mic al corpului ușii

și scoateți capacul mic din partea dreaptă, rotiți-l orizontal cu 180° și instalați-l pe partea stângă a capacului frontal al corpului ușii, așa cum se arată în figură.

6. Scoateți manșonul axului și blocul de obturare din

cauciuc din partea stângă a corpului ușii și instalați-le pe partea dreaptă, așa cum se arată în imagine

7. Scoateți CAM și opritorul ușii din partea inferioară a

părții stângi a corpului ușii, rotiți CAM orizontal cu 180° și instalați-l pe partea dreaptă, așa cum se arată în imagine

8. Scoateți ansamblul piciorului de pe partea stângă a

fundului cutiei și ansamblul rotiței din dreapta, așa cum se arată în figură, mutați axul și CAM de pe ansamblul rotiței din partea stângă în partea dreaptă și fixați-l cu piulița

9. Se instalează ușa pe cutie cu balamale, apoi se

instalează capacul balamalei stângi (în punga cadou), capacul frontal al ușii și cutia, pe rând

10. FinalizatUtilizare

1. Înainte de prima utilizare

► Îndepărtați toate materialele de ambalare. Printre acestea se numără baza de spumă și toate benzile adezive cu care sunt prinse accesoriile cramei de vinuri în interior și în exterior. Nu le lăsați la îndemâna copiilor eliminați-le într-un mod ecologic. ► Curățați interiorul și exteriorul aparatului cu apă și un detergent neutru înainte de a pune vinuri în interior. ► După echilibrarea și curățarea aparatului, așteptați cel puțin 2 ore înainte de a-l conecta la rețeaua de alimentare. ► După ce ați conectat aparatul la o priză, lăsați-l să funcționeze timp de cel puțin 30 de minute pentru a se aclimatiza, înainte de a face orice ajustare. ► Temperatura este setată automat la 12 °C. Dacă doriți, puteți modifica manual această temperatură. Consultați secțiunea TEMPERATURĂ.

Butoanele de pe panoul de comenzi sunt butoane tactile, care răspund atunci când sunt atinse ușor cu degetul.

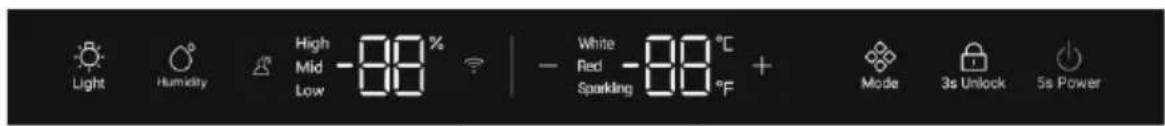

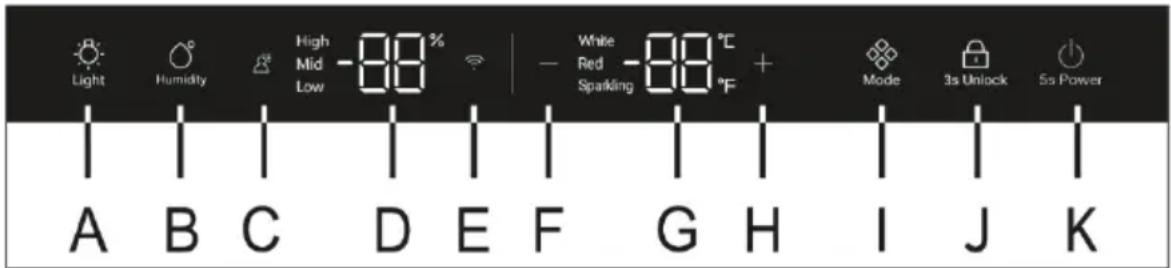

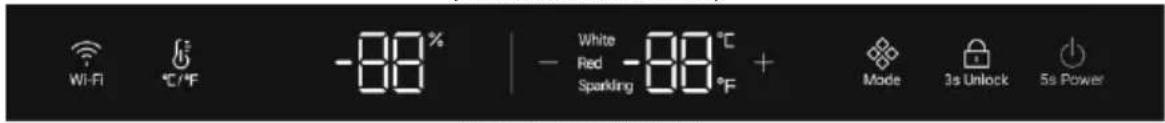

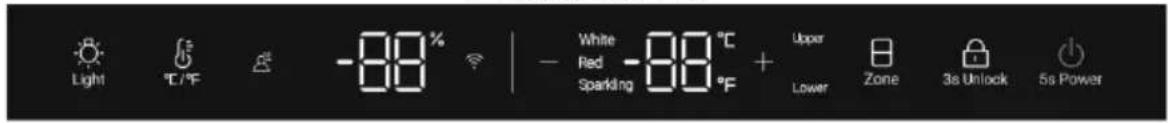

3. Descrierea panoului de comenzi

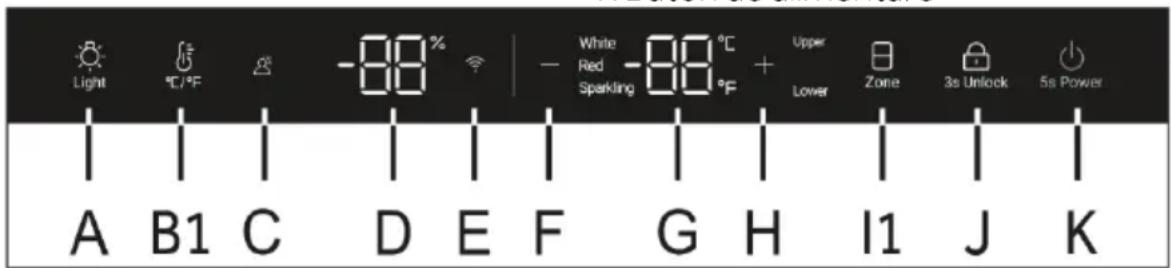

HWS209GFH1 A Buton de lumină B Buton de selectare a umidității C Butonul funcției Motion Glow D Afișajul umidității E Butonul pentru Wi-Fi F Butonul de reglare a temperaturii: scădere G Afișaj temperatură H Butonul de reglare a temperaturii: creștere I Buton de selectare a modului J Buton de blocare K Buton de alimentare

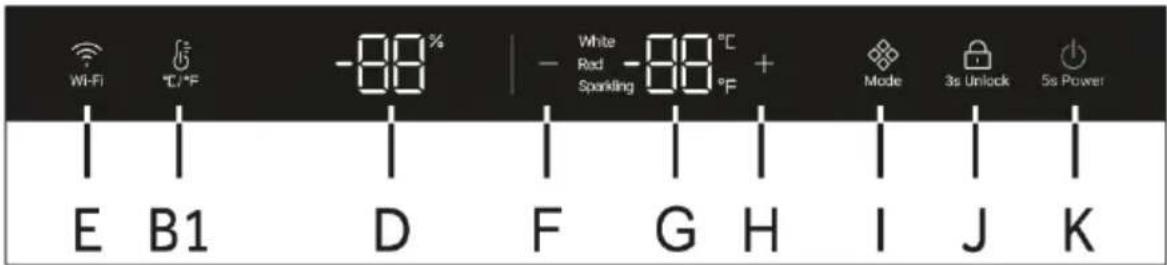

HWS201GDFH1 A Buton de lumină B1 Buton de conversie °C/°F C Butonul funcției Motion Glow D Afișajul umidității E Butonul pentru Wi-Fi F Butonul de reglare a temperaturii: scădere G Afișaj temperatură H Butonul de reglare a temperaturii: creștere I1 Buton de selectare a zonei de temperatură J Buton de blocare K Buton de alimentareUtilizare

HWS209FDH1 B1 Buton de conversie °C/°F D Afișajul umidității E Butonul pentru Wi-Fi F Butonul de reglare a temperaturii: scădere G Afișaj temperatură H Butonul de reglare a temperaturii: creștere I Buton de selectare a modului J Buton de blocare K Buton de alimentare

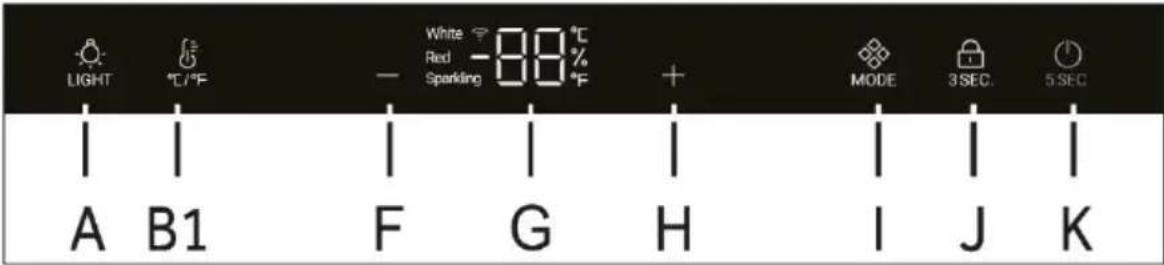

HWS205GGEH1 A Buton de lumină B1 Buton de conversie °C/°F F Butonul de reglare a temperaturii: scădere G Afișaj temperatură H Butonul de reglare a temperaturii: creștere I Buton de selectare a modului J Buton de blocare K Buton de alimentare

4. Funcția de blocare automată

În starea ecranului de blocare, apăsați butonul de blocare timp de 3 secunde, ecranul va afișa 3, 2 și 1, ecranul este deblocat, iar pictograma de blocare este pe jumătate aprinsă; dacă nu există nicio operațiune, ecranul va fi blocat automat după 30 secunde. În starea ecranului de blocare, toate pictogramele sunt active, iar butonul de pe ecranul de afișare nu poate fi utilizat (cu excepția butonului de lumină)

5. Funcția de alimentare

În starea deblocată, țineți apăsat butonul de alimentare timp de 5 secunde, ecranul afișează 5, 4, 3, 2 și 1, iar vitrina nu va funcționa.Utilizare

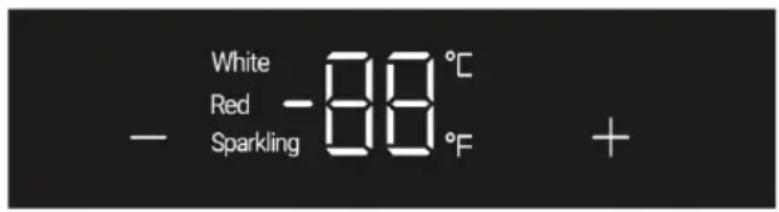

Notificare Presetări ► După ce ați conectat aparatul la o priză, lăsați aparatul să se aclimatizeze timp de cel puțin 30 de minute, înainte de a face orice ajustare. ► Atunci când aparatul este pornit după deconectarea de la rețeaua de alimentare, poate dura câteva ore până se ating temperaturile corecte. Timpul exact variază în funcție de mediul înconjurător și de setarea temperaturii.

Apăsați butonul sau . Afișajul va începe să lumineze intermitent. Apăsați butonul sau pentru a seta temperatura dorită. Intervalul de setare a temperaturii: 5-20 ºC (41-68 ºF). Dacă nu mai apăsați tasta timp de 3 secunde, temperatura este confirmată.

7. Funcția mod sau zonă

Apăsați butonul . Temperatură de la spumant (8 °C sau 47 °F) la alb (12 °C sau 54 °F) la roșu (16 °C sau 61 °F). (pentru HWS209*, HWS205*) În starea de deblocare, pictograma „ ” este complet aprinsă. Dacă afișajul curent se află în zona superioară de temperatură, pictograma superioară va fi aprinsă, iar pictograma inferioară va fi stinsă. În acest moment, apăsați butonul „ ”, pictograma inferioară va fi activată, iar pictograma superioară va fi dezactivată. (pentru HWS201*) Setări de temperatură recomandate Următoarele temperaturi de consum sunt recomandate pentru diferitele tipuri de vin. Vin roșu +13 °C până la -20 °C (+55 °F până la +68 °F) Vin spumos +5 °C până la +8 °C (+41 °F până la 47 °F) Vin alb +9 °C până la +12 °C (+48 °F până la +54 °F)

Dacă depozitați vinul pentru o perioadă lungă de timp, acesta trebuie păstrat la o temperatură cuprinsă între +10 °C și +12 °C (50 °F și +54 °F).

8. Modul de așteptare

Ecranul de afișare se aprinde automat atunci când este atins orice buton sau când este deschisă ușa, atunci când funcția Motion Glow este activată; dacă cineva se apropie de ușă, ecranul de afișare și lumina se vor aprinde. (pentru HWS209G*' HWS201*) Dacă nu se efectuează nicio operațiune, ecranul de afișare și lumina se vor stinge automat după 30 de secunde.Utilizare

Notificare Factori care influențează temperatura Temperatura din interiorul aparatului este influențată de următorii factori: Temperatura ambientală Cantitatea de sticle depozitate Frecvența de deschidere a ușii Locul aparatului Setarea implicită este de 12 °C Când afișajul nu mai luminează intermitent, acesta revine la indicarea temperaturii curente din interiorul cramei. Va dura un timp pentru a ajunge la temperatura setată.

9. Setări de iluminare

Apăsați butonul și luminile se vor aprinde treptat. Apăsați din nou butonul și luminile se vor stinge treptat. Dacă funcția Motion Glow este activată, lumina nu va fi controlată de butonul de lumină pentru HWS209GFH1 și HWS201GDFH1.

Apăsați butonul , comutați între Fahrenheit și Celsius. (cu excepția HWS209GFH1). Apăsați butonul timp de 3 secunde pentru a comuta între Fahrenheit și Celsius pentru HWS209GFH1.

Apăsați butonul Wi-Fi timp de 3 secunde și butonul Wi-Fi începe să lumineze intermitent rapid și aparatul intră automat în modul de configurare. Apăsați butonul timp de 3 secunde și butonul Wi-Fi începe să lumineze intermitent rapid și aparatul intră automat în modul de configurare. (pentru HWS205GGEH1)

12. Funcția Motion Glow

Când funcția Motion Glow este activată, dacă cineva se apropie de ușă, se aprinde lumina. Aceasta se stinge după ce persoana pleacă, timp de 30 de secunde. Apăsați butonul funcției Motion Glow încă o dată pentru a dezactiva funcția

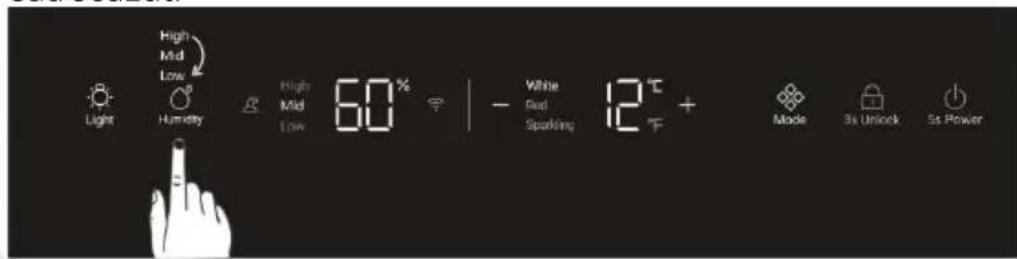

13. Umiditate (pentru HWS209GFH1)

În starea deblocată, când temperatura este setată între 10 și 14 grade Celsius (potrivită pentru o perioadă îndelungată), faceți clic pe butonul de umiditate pentru a alege nivelul de umiditate din interiorul dulapului drept ridicat, mediu sau scăzut.Utilizare

Răcitorul de vinuri este prevăzut cu un senzor profesional de umiditate, condiții de depozitare pe termen lung; umiditatea adecvată în răcitorul de vin poate preveni uscarea plutei și, de asemenea, poate evita creșterea mucegaiului pe etichetele de vin din cauza umidității excesive. Dacă reglați umiditatea în răcitorul de vinuri, va dura câteva zile până la o săptămână pentru a ajunge la valoarea setată. Controlul umidității în răcitorul de vinuri este eficient atunci când temperatura ambiantă este între 20 °Cși 27 °C. Vă rugăm să respectați următoarele indicații privind umiditatea aerului din interiorul răcitorului de vin: - pentru depozitarea vinului - Umiditatea din interiorul răcitorului de vinuri depinde de temperatura și umiditatea aerului ambiant, de capacitatea de încărcare a răcitorului de vinuri și de temperatura răcitorului de vinuri, precum și de durata și frecvența deschiderilor ușii. - Afișajul de pe răcitorul de vinuri va indica modificările umidității aerului din interior cu o oarecare întârziere, afișând valoarea integrată a umidității din interior pe parcursul a mai mult de 2 ore. Notă: Dacă utilizați răcitorul de vinuri într-un mediu foarte uscat sau fierbinte (umiditate a aerului < 30 % sau temperatură ambiantă < 17 °C sau temperatură ambiantă > 30 °C), este recomandat să adăugați apă în interiorul răcitorului.

14. Funcția de memorie la întreruperea alimentării

În cazul unei pene de curent, pivnița de vinuri va salva temperatura setată. După revenirea alimentării, acesta va funcționa pe baza temperaturii setate înainte de întrerupere.

15. Alarmă deschidere ușă

Dacă ușa este ținută deschisă timp de 3 minute, soneria va suna până când ușa este închisă sau până când este atins orice buton.

16. Setarea modului Wi-Fi

Cum poate fi activat modulul Wi-Fi: Apăsați butonul luminos timp de 3 secunde pentru a activa funcția Wi-Fi (pentru HWS205GGEH1) Apăsați butonul Wi-Fi timp de 3 secunde pentru a activa Wi-Fi (cu excepția HWS205GGEH1) După pornirea modulului Wi-Fi, pictograma respectivă se aprinde intermitent În cazul în care crama de vinuri este înregistrată, dar modulul Wi-Fi este oprit, pictograma se aprinde intermitent În cazul în care crama de vinuri este înregistrată și conectată, pictograma Wi-Fi rămâne aprinsăUtilizare

Pentru a reseta Wi-Fi, apăsați lumina timp de 3 secunde (pentru HWS205GGEH1) Pentru a reseta WIFI, apăsați WIFI timp de 3 secunde (cu excepția HWS205GGEH1)

PROCEDURA DE ASOCIERE ÎN APLICAȚIE

Pasul 1 Descărcați aplicația hOn din magazinele digitale Pasul 2 Autentificați-vă sau înregistrați-vă Pasul 3 Adăugați un nou aparat selectând din listă crama de vinuri

Pasul 4 Scanați codul QR sau introduceți manual numărul de serie

Pasul 5 Apăsați butonul luminos de pe produs timp de 3 secunde pentru a activa funcția Wi-Fi (cu excepția HWS205GGEH1) Apăsați butonul Wi-Fi de pe produs timp de 3 secunde pentru a activa funcția Wi-Fi (cu excepția HWS205GGEH1) Pasul 6 Când pictograma Wi-Fi se va aprinde intermitent, înseamnă că procesul de asociere este în desfășurare Veți avea la dispoziție 5 minute să finalizați procesul de asociere După încheierea pro- cesului, pictograma Wi-Fi nu se va mai aprinde inter- mitent și va rămâne aprinsă NOTĂSfaturi de economisire a energiei

Sfaturi de economisire a energiei ► Asigurați-vă că aparatul este ventilat corespunzător (consultați secțiunea INSTALARE). ► Nu instalați aparatul în lumina directă a soarelui sau în apropierea surselor de căldură (de ex., cuptoare, radiatoare). ► Evitați setarea temperaturilor nenecesar de scăzute în aparat. Consumul de energie crește odată cu scăderea temperaturii setate în aparat. ► Deschideți ușa aparatului cât mai puțin și pentru o perioadă cât mai scurtă posibil. ► Nu depășiți cantitatea proiectată de sticle pentru a evita obstrucționarea fluxului de aer. ► Mențineți garniturile ușii curate astfel încât ușa să se închidă corect întotdeauna. ► Cea mai economică configurație necesită poziționarea rafturilor în aparat în starea proaspătă din fabrică, iar vinul trebuie poziționat astfel încât să nu blocheze evacuarea aerului.Echipament

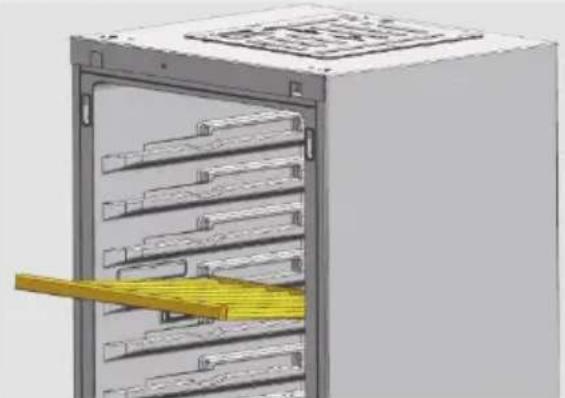

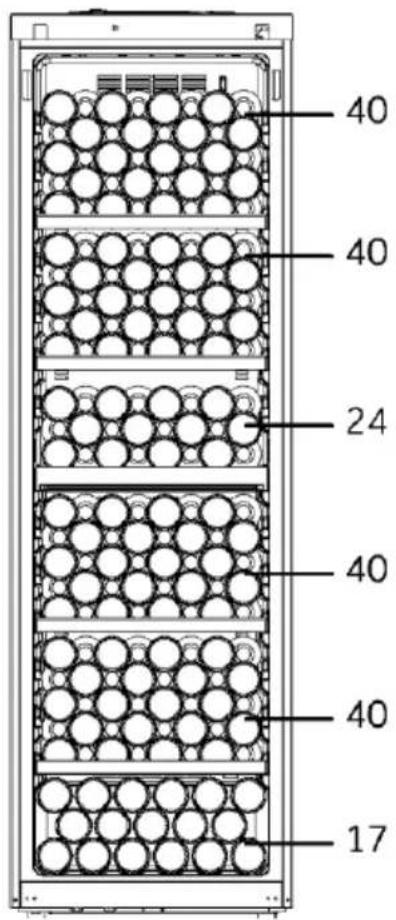

1. Rafturile sunt proiectate pentru o depozitare și o scoatere ușoară a sticlelor de vin.

Acestea pot fi curățate cu un prosop moale.

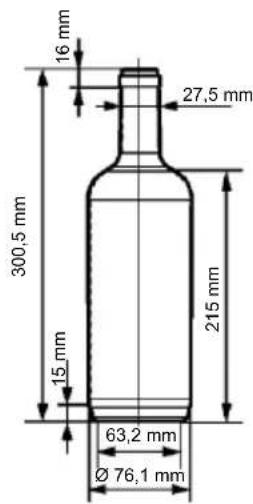

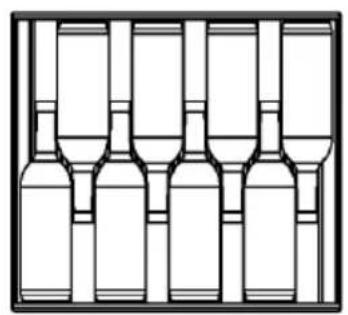

2. Pot fi stivuite sticle cu un diametru de 76 mm.

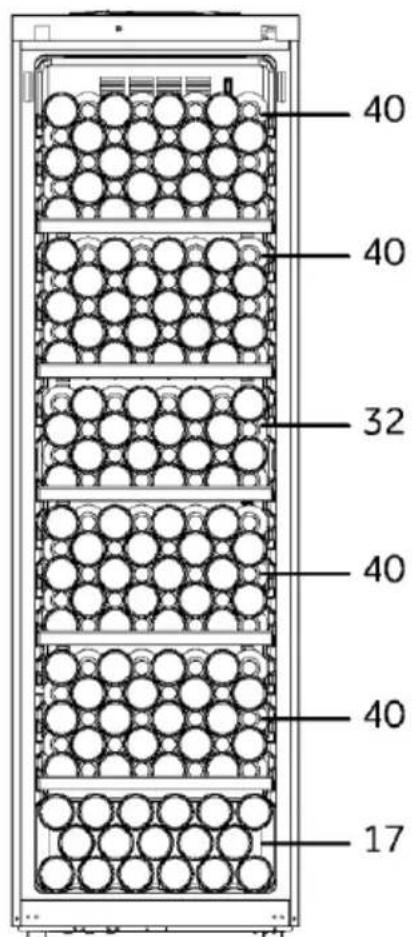

3. Cantitatea poate varia față de numărul sau de sticlele reprezentate, dacă acestea

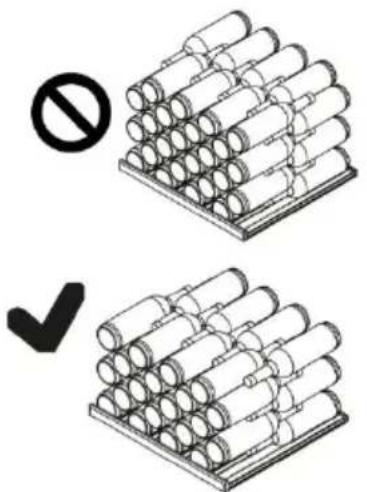

sunt stivuite în mod diferit. Sfaturi pentru amenajarea cramei de vinuri Vă recomandăm ca numărul de sticle de vin să nu depășească patru rânduri pe fiecare raft, iar capacitatea portantă a rafturilor să nu depășească 50 kg. Înainte de a plasa sticlele în interiorul cramei, controlați dacă rafturile pentru vinuri sunt sau nu complet stabile. În plus, controlați dacă vreo sticlă iese sau nu în afara rafturilor, pentru a evita ca acestea să se lovească de ușa de sticlă la închidere.

Lumina LED se aprinde atunci când ușa este deschisă. Atingeți butonul de lumină, lumina se aprinde. Atingeți din nou butonul de lumină, lumina se stinge. Pentru a crește eficiența energetică, luminile ar trebui stinse atunci când nu vă uitați la produsele din cramă.

Pentru a încuia crama, închideți ușa și introduceți cheia în încuietoare: ► Blocați ușa prin rotirea cheii în sensul acelor de ceasornic: ► Deblocați ușa prin rotirea cheii în sens invers acelor de ceasornic.Îngrijire și curățare

10- Îngrijire și curățare

Dezghețarea cramei de vinuri se face automat; nu este necesară nicio operațiune manuală.

2. Înlocuirea becului LED

Becul LED și sursa de lumină a acestuia au un consum redus de energie și o durată mare de viață. În cazul în care există anormalități, contactați serviciul pentru clienți. Consultați secțiunea SERVICIU PENTRU CLIENȚI

Nu înlocuiți singur becul LED. Acesta trebuie înlocuit numai de către producător sau de către un agent de service autorizat. C.c 12 V, putere maximă 2,5 W*5.

3. Neutilizare pentru o perioadă lungă de timp

Deconectați cablul de alimentare. Curățați aparatul și garniturile ușii conform descrierii de mai sus. Țineți ușa deschisă pentru a preveni apariția mirosurilor neplăcute în interior.

4. Mutarea aparatului

1. Scoateți toate sticlele și scoateți aparatul din priză.

2. Fixați rafturile și alte piese mobile ale cramei de vinuri cu bandă adezivă.

3. Nu înclinați crama de vinuri la mai mult de 45°, pentru a evita deteriorarea sistemului

Modul în care vinurile continuă să se maturizeze depinde de condițiile de mediu. Prin urmare, calitatea aerului este decisivă pentru păstrarea vinului. În zona inferioară a peretelui din spate al aparatului a fost montat un filtru cu cărbune activ pentru a asigura o calitate optimă. Notificare Vă recomandăm să înlocuiți filtrul o dată pe an. Filtrele pot fi obținute de la distribuitorul dvs. Schimbarea filtrului

1. Scoateți suportul pentru vinuri;

2. Introduceți șurubelnița în poziția indicată în cadrul

pentru cablu și ridicați capacul cărbunelui activ;

3. Deschideți clema de protecție spre exterior, scoateți

cărbunele activ și înlocuiți-l;

4. Introduceți placa de cărbune activ în placa de acoperire

a conductei de aer în direcția indicată și apoi apăsați în jos pentru a fixa placa pe placa de acoperire a conductei de aer.Depanare

Multe probleme care pot apărea pot fi rezolvate de dvs., fără a fi necesare cunoștințe specifice. În cazul unei probleme verificați toate posibilitățile afișate și urmați instrucțiunile de mai jos înainte de a apela la un serviciu post-vânzare. Consultați secțiunea SERVICIU PENTRU CLIENȚI. AVERTISMENT! ► Înainte de întreținere, dezactivați aparatul și deconectați ștecărul de la rețeaua de alimentare. ► Echipamentele electrice trebuie depanate numai de către specialiști calificați în domeniul electric, deoarece reparațiile necorespunzătoare pot provoca daune indirecte considerabile. ► O sursă deteriorată trebuie înlocuită numai de producător, de agentul său de service sau de persoane calificate în mod similar, pentru a evita un pericol.

Cod de eroare Cauză Soluție

Alarmă de temperatură scăzută atunci când senzorul de control al temperaturii este scăzut pentru HWS209GFH1 sau HWS209FDH1 sau HWS205GGH1 sau zona superioară de temperatură pentru HWS201GDFH1

1. Verificați temperatura ambiantă.

2. Verificați conectorul

3. Verificați rezistența senzorului de

Alarmă de temperatură scăzută atunci când senzorul de control al zonei inferioare de temperatură este scăzut pentru HWS201GDFH1

1. Verificați temperatura ambiantă.

2. Verificați conectorul

3. Verificați rezistența senzorului de

Problemă Cauză posibilă Soluție posibilă Compresorul nu funcționează.

• Ștecărul de alimentare nu este conectat la priza de alimentare.

• Conectați ștecărul de alimentare. Aparatul pornește frecvent sau pentru o perioadă prea mare de timp.

• Temperatura exterioară este prea ridicată.

• Aparatul a fost deconectat de la energia electrică pentru o perioadă de timp.

• O ușă a aparatului nu este închisă etanș.

• Ușa a fost deschisă prea des sau pentru o perioadă prea lungă de timp.

• Garniturile ușii sunt murdare, uzate, crăpate sau așezate incorect.

• Circulația necesară a aerului nu este garantată.

• Temperatura setată este prea joasă.

• În acest caz, este normal ca aparatul să funcționeze mai mult timp.

• În mod normal, durează un timp pentru ca aparatul să se răcească complet.

• Închideți ușa și asigurați-vă că aparatul este amplasat pe o suprafață dreaptă și că nu există vreun aliment sau recipient care să blocheze ușa.

• Nu deschideți ușa prea des.

• Curățați garnitura ușii sau înlocuiți-o apelând serviciul pentru clienți.

• Asigurați o ventilare adecvată.

• Problema se va rezolva de la sine atunci când se va atinge temperatura dorită. Interiorul cramei de vinuri este murdar și/sau miroase.

• Interiorul cramei de vinuri trebuie curățat.

• Curățați interiorul cramei de vinuri. În interiorul aparatului nu este suficient de rece.

• Temperatura setată este prea ridicată.

• Sticlele au fost adăugate recent.

• O ușă a aparatului nu este închisă etanș.

• Ușa a fost deschisă prea des sau pentru o perioadă prea lungă de timp.

• Garniturile ușii sunt murdare, uzate, crăpate sau așezate incorect.

• Resetați temperatura.

• Lăsați să treacă un timp pentru ca sticlele recent adăugate să ajungă la temperatura dorită.

• Nu deschideți ușa prea des.

• Curățați garnitura ușii sau înlocuiți-o apelând serviciul pentru clienți. În interiorul aparatului este prea rece.

• Temperatura setată este prea joasă.

• Resetați temperatura. Se formează umezeală în interiorul compartimentului frigiderului.

• Climatul este prea călduros și prea umed.

• O ușă a aparatului nu este închisă etanș.

• Ușa a fost deschisă prea des sau pentru o perioadă prea lungă de timp.

• Creșteți temperatura.

• Nu deschideți ușa/sertarul prea des.Depanare

Problemă Cauză posibilă Soluție posibilă Pe suprafața exterioară a cramei se acumulează umiditate.

• Climatul este prea călduros și prea umed

• Ușa nu este închisă etanș. Aerul rece din aparat și aerul cald din exterior formează condens.

• Acest lucru este normal într-un climat umed și se va modifica atunci când umiditatea va scădea.

• Asigurați-vă că ușa este bine închisă și că garniturile sunt bine etanșate. Aparatul emite sunete anormale

• Aparatul nu se află pe o suprafață dreaptă.

• Aparatul atinge unele obiecte din jurul acestuia.

• Reglați suportul pentru a aduce aparatul la același nivel.

• Îndepărtați obiectele din jurul aparatului. Se aude un sunet ușor, asemănător apei.

• Acest lucru este normal

Iluminarea interioară sau sistemul de răcire nu funcționează.

• Ștecărul de alimentare nu este conectat la priza de alimentare.

• Sursa de alimentare nu este intactă.

• Becul cu LED este defect.

• Conectați ștecărul de alimentare.

• Verificați sursa de alimentare cu energie electrică din cameră. Contactați compania locală de electricitate.

• Contactați serviciul de depanare pentru înlocuirea becului Lateralele răcitorului și garnitura ușii se încălzesc

• Acest lucru este normal.

Ușa nu se închide corect

• Aparatul nu este așezat la nivel.

• Așezați aparatul la nivel cu ajutorul picioarelor prevăzute în acest scop.

• Verificați dacă există blocaje, cum ar fi sticle sau rafturi.

Pentru contactarea asistenței tehnice, vizitați site-ul nostru web: https://corporate.haier-europe.com/en/ La secțiunea „website” alegeți marca produsului dvs. și țara dvs. Veți fi redirecționat către website-ul specific unde puteți găsi numărul de telefon și formularul de contactare a asistenței tehnice.Date tehnice

Fișa de produs conform reglementării UE nr. 2019/2016 Marca Haier Haier Haier Numele/identificatorul modelului HWS209GFH1 HWS201GDFH1 HWS205GGEH1 HWS209FDH1 Categorie Cramă de vinuri Cramă de vinuri Cramă de vinuri Clasa de eficiență energetică

Cameră de depozitare 1/2

Clasa de climă: Acest aparat este proiectat pentru utilizarea la temperaturi ambiante cuprinse între 10 °C și 38 °C. SNNST SNNST SNNST Emisii de zgomote acustice aeropurtate (dB(A) re 1pW) B(35) C(37) B(35) Tipul aparatului De sine stătător De sine stătător De sine stătător Acest aparat este destinat exclusiv pentru depozitarea vinului.

Dimensiuni (l/A/h în mm) 597/594/1925 597/594/1925 603/647/1925

1) pe baza rezultatelor testului standard timp de 24 de ore. Consumul efectiv de energie

depinde de mediul real, de cantitatea de sticle depozitate, de temperatura setată, de deschiderea și închiderea ușii etc.

2) Consumul nominal de energie este valoarea obținută în conformitate cu testul standard

atunci când în crama de vinuri nu se aprinde lumina internă. - Temperată extinsă: „acest aparat frigorific este proiectat pentru utilizarea la temperaturi ambiante cuprinse între 10 °C și 32 °C”; - temperată: „acest aparat frigorific este proiectat pentru utilizarea la temperaturi ambiante cuprinse între 16 °C și 32 °C”; - subtropicală: „acest aparat frigorific este proiectat pentru utilizarea la temperaturi ambiante cuprinse între 16 °C și 38 °C”; - tropicală: „acest aparat frigorific este destinat utilizării la temperaturi ambiante cuprinse între 16 °C și 43 °C”; Standarde și directive Acest produs respectă cerințele tuturor directivelor CE aplicabile, cu standardele corespondente armonizate, care asigură marcajul CE.Serviciul pentru clienți

13- Serviciul pentru clienți

Vă recomandăm să apelați la serviciul pentru clienți Haier și să utilizați piese de schimb originale. Dacă aveți o problemă cu aparatul, consultați mai întâi secțiunea DEPANARE. Dacă nu găsiți nicio soluție acolo, contactați ► distribuitorul local sau ► secțiunea pentru Service și Asistență la www.haier.com, unde puteți găsi numerele de telefon și întrebările frecvente, precum și locul în care puteți activa cererea de service. Pentru contactarea serviciului nostru, asigurați-vă că aveți următoarele date. Informațiile pot fi găsite pe plăcuța cu date tehnice. Model ________________________ Nr. de serie ______________________ De asemenea, verificați și fișa de garanție furnizată cu produsul, în cazul garanției. Pentru solicitările comerciale generale puteți găsi mai jos adresele noastre din Europa: Adresele Haier din Europa Țara* Adresa poștală Țara Adresa poștală Italia Haier Europe Trading SRL Via De Cristoforis. 12 21100 Verese ITALIA Franța Haier Europe Trading SRL Via De Cristoforis, 12 21100 Verese ITALIA Spania Portugalia Haier Iberia SL Pg. Garcia Faria, 49-51 08019 Barcelona SPANIA Belgia-FR Belgia-NL Țările de Jos Luxemburg Haier Benelux SA Anderlecht Route de Lennik 451 BELGIA Germania Austria Haier Deutschland GmbH Hewlett-Packard-Str. 4 D-61352 Bad Homburg GERMANIA Polonia Cehia Ungaria Grecia România Rusia Haier Poland Sp. zo.o. Al. Jerozolimskie 181B 02-222 Warszawa POLONIA Marea Britanie Haier Appliances UK Co. Ltd. One Crown Square Church Street East Woking. Surrey, GU21 6HR Regatul UnitServiciul pentru clienți

DISPONIBILITATEA PIESELOR DE SCHIMB: Termostatele, senzorii de temperatură, plăcile cu circuite imprimate și sursele de lumină sunt disponibile timp de o perioadă minimă de șapte ani de la punerea pe piață a ultimei unități a modelului. Mânerele de uși, balamalele de uși, tăvile și coșurile, timp de o perioadă minimă de șapte ani, iar garniturile de uși timp de o perioadă minimă de 10 ani de la punerea pe piață a ultimei unități a modelului Garanția minimă este de: 2 ani pentru țările din UE, 3 ani pentru Turcia, 1 an pentru Marea Britanie, 1 an pentru Rusia, 3 ani pentru Suedia, 2 ani pentru Serbia, 5 ani pentru Norvegia, 1 an pentru Maroc, 6 luni pentru Algeria, Tunisia nu necesită nicio garanție legală. Pentru mai multe informații despre produs, consultați https://eprel.ec.europa.eu/ sau scanați codul QR de pe eticheta energetică furnizată cu aparatul.Stivuirea sticlelor de vin

Așezarea sticlelor are la bază o reprezentare grafică a unei sticle standard de Bordeaux (0,75 l). Din cauza specificațiilor diferite ale sticlelor, cantitatea efectivă de depozitare cu sticle poate fi diferită.
