MANUAL DE USUARIO HWS205GGEH1 HAIER

Gracias por comprar un producto Haier. Lea atentamente estas instrucciones antes de utilizar este electrodoméstico. Estas instrucciones contienen información importante que le ayudará a sacar el máximo provecho del electrodoméstico y a garantizar una instalación, uso y mantenimiento seguros y adecuados. Guarde este manual en un lugar seguro para poder consultarlo en cualquier momento y garantizar un uso seguro y adecuado del electrodoméstico. Si vende este electrodoméstico, lo dona o lo deja al mudarse, asegúrese de entregar también este manual para que el nuevo propietario pueda familiarizarse con el electrodoméstico y las advertencias de seguridad.

Leyenda Advertencia: información de seguridad importante

Información general y consejos

Información medioambiental

Eliminación Ayude a proteger el medio ambiente y la salud humana. Tire el embalaje en los contenedores correspondientes para reciclarlo. Ayude a reciclar los residuos de aparatos eléctricos y electrónicos. No deseche los aparatos marcados con este símbolo en la basura doméstica. Lleve el producto a su centro de reciclaje local o póngase en contacto con su ayuntamiento.

¡ADVERTENCIA! ¡Peligro de lesiones o asfixia! Los refrigerantes y gases deben ser eliminados de forma profesional. Asegúrese de que la tubería del circuito refrigerante no está dañada antes de desecharla adecuadamente. Desconecte el electrodoméstico de la red eléctrica. Corte el cable de red y deséchelo. Retire las bandejas y los cajones, así como el pestillo de la puerta y las juntas, para evitar que los niños y las mascotas se queden encerrados en el electrodoméstico. Los electrodomésticos viejos todavía tienen algún valor residual. Un método de eliminación respetuoso con el medio ambiente garantizará que las valiosas materias primas puedan recuperarse y volver a utilizarse. El ciclopentano, una sustancia inflamable que no daña el ozono, se utiliza como expansor para la espuma aislante. Al garantizar que este producto se desecha correctamente, ayudará a prevenir posibles consecuencias negativas para el medio ambiente y la salud humana. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con los profesionales de su ayuntamiento, su servicio de eliminación de residuos domésticos o la tienda donde compró el producto.Contenido

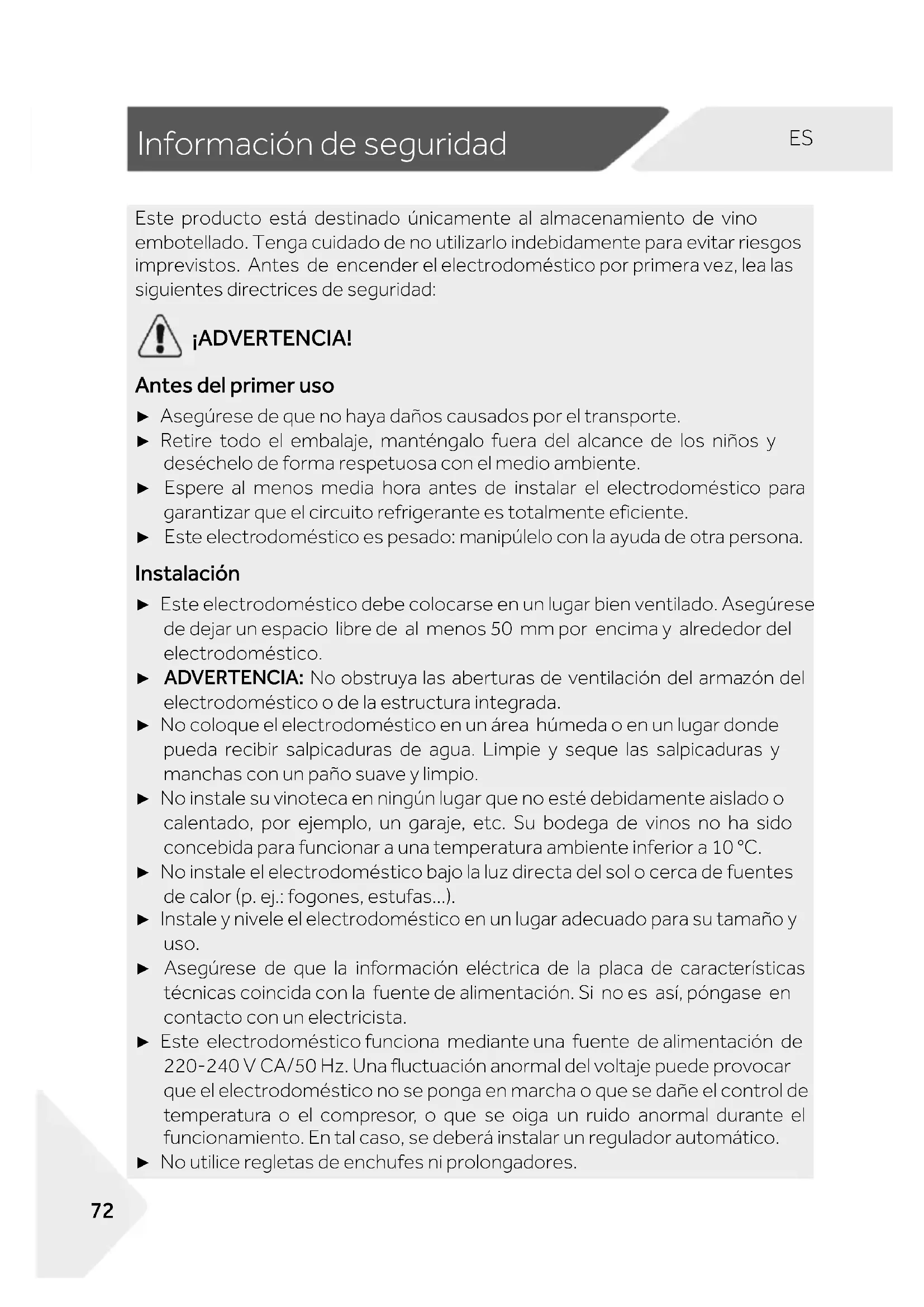

1- Información de seguridad

Este producto está destinado únicamente al almacenamiento de vino embotellado. Tenga cuidado de no utilizarlo indebidamente para evitar riesgos imprevistos. Antes de encender el electrodoméstico por primera vez, lea las siguientes directrices de seguridad: ¡ADVERTENCIA! Antes del primer uso ► Asegúrese de que no haya daños causados por el transporte. ► Retire todo el embalaje, manténgalo fuera del alcance de los niños y deséchelo de forma respetuosa con el medio ambiente. ► Espere al menos media hora antes de instalar el electrodoméstico para garantizar que el circuito refrigerante es totalmente eficiente. ► Este electrodoméstico es pesado: manipúlelo con la ayuda de otra persona. Instalación ► Este electrodoméstico debe colocarse en un lugar bien ventilado. Asegúrese de dejar un espacio libre de al menos 50 mm por encima y alrededor del electrodoméstico. ► ADVERTENCIA: No obstruya las aberturas de ventilación del armazón del electrodoméstico o de la estructura integrada. ► No coloque el electrodoméstico en un área húmeda o en un lugar donde pueda recibir salpicaduras de agua. Limpie y seque las salpicaduras y manchas con un paño suave y limpio. ► No instale su vinoteca en ningún lugar que no esté debidamente aislado o calentado, por ejemplo, un garaje, etc. Su bodega de vinos no ha sido concebida para funcionar a una temperatura ambiente inferior a 10 °C. ► No instale el electrodoméstico bajo la luz directa del sol o cerca de fuentes de calor (p. ej.: fogones, estufas...). ► Instale y nivele el electrodoméstico en un lugar adecuado para su tamaño y uso. ► Asegúrese de que la información eléctrica de la placa de características técnicas coincida con la fuente de alimentación. Si no es así, póngase en contacto con un electricista. ► Este electrodoméstico funciona mediante una fuente de alimentación de 220-240 V CA/50 Hz. Una fluctuación anormal del voltaje puede provocar que el electrodoméstico no se ponga en marcha o que se dañe el control de temperatura o el compresor, o que se oiga un ruido anormal durante el funcionamiento. En tal caso, se deberá instalar un regulador automático. ► No utilice regletas de enchufes ni prolongadores.Información de seguridad

¡ADVERTENCIA! ► ADVERTENCIA: No coloque múltiples tomas de corriente portátiles ni fuentes de alimentación portátiles en la parte trasera del electrodoméstico. ► ADVERTENCIA: Antes de colocar el electrodoméstico, asegúrese de que el cable de alimentación no esté atrapado ni dañado. ► No pise el cable de alimentación. ► Utilice una toma de corriente independiente puesta a tierra como fuente de alimentación, que sea de fácil acceso. Este electrodoméstico debe conectarse a tierra. ► Solo para el Reino Unido: El cable de alimentación de este electrodoméstico está equipado con un enchufe de 3 cables (a tierra) que se ajusta a una toma de corriente estándar de 3 cables (a tierra). No corte ni desmonte la tercera patilla (toma de tierra). Una vez instalado el electrodoméstico, el enchufe debe ser accesible. ► ADVERTENCIA: No dañe el circuito del refrigerante. Uso diario ► Este electrodoméstico puede ser utilizado por niños a partir de 8 años y por personas con capacidades físicas, sensoriales o mentales disminuidas, o sin experiencia o conocimientos previos, siempre y cuando lo hagan bajo supervisión, hayan recibido las instrucciones necesarias para un uso seguro y comprendan los riesgos que esto implica. ► Los niños no deben jugar con este electrodoméstico. ► Se permite que los niños de 3 a 8 años llenen y vacíen aparatos de refrigeración, pero no están autorizados a limpiarlos ni instalarlos. ► Mantenga alejados del electrodoméstico a los niños menores de 3 años a menos que estén constantemente supervisados. ► La limpieza y el mantenimiento del usuario no deben ser realizados por niños sin supervisión. ► El electrodoméstico debe colocarse de forma que el enchufe sea accesible. ► Si se filtra gas de hulla u otro gas inflamable en las proximidades del electrodoméstico, apague la válvula del gas filtrado, abra las puertas y ventanas y no desconecte el cable de alimentación del electrodoméstico. ► Espere al menos 7 minutos antes de volver conectar la alimentación después de desconectarla. ► No levante el electrodoméstico por las asas de la puerta. ► Las llaves deben mantenerse fuera del alcance de los niños y lejos del electrodoméstico para evitar que los niños se queden encerrados dentro.Información de seguridad

¡ADVERTENCIA! ► Tenga en cuenta que el electrodoméstico está configurado para funcionar en un intervalo de temperatura ambiente específico de entre 10 y 38 °C. El electrodoméstico no puede funcionar correctamente si se deja durante mucho tiempo a una temperatura superior o inferior al intervalo indicado. ► No coloque artículos inestables (objetos pesados, recipientes llenos de agua) en la parte superior del electrodoméstico, a fin de evitar lesiones personales causadas por caídas o descargas eléctricas causadas por el contacto con el agua. ► Abra y cierre la puerta solamente usando las asas. El espacio entre la puerta y el armario es muy estrecho. No ponga las manos en estas áreas para evitar pillarse los dedos. Abra o cierre las puertas del electrodoméstico solo cuando no haya niños dentro del área de movimiento de la puerta. ► No almacene ni utilice elementos inflamables, explosivos o corrosivos en el electrodoméstico ni cerca de él. ► No almacene en este electrodoméstico sustancias explosivas, como botes de aerosol con propelente inflamable. ► No guarde medicamentos, bacterias ni agentes químicos en el electro- doméstico. Este electrodoméstico es un aparato de uso doméstico. No se recomienda guardar en él materiales que requieran temperaturas estrictas. ► No ajuste una temperatura innecesariamente baja en el compartimento de la cámara de vino. En los ajustes altos pueden darse temperaturas bajo cero. Atención: Las botellas pueden reventar. ► No toque la superficie interior del compartimento del electrodoméstico cuando esté en funcionamiento, especialmente con las manos mojadas, ya que las manos pueden congelarse en la superficie. ► Para una refrigeración adecuada del vino, no sobrecargue el electrodoméstico. ► Desenchufe el electrodoméstico en caso de interrupción del suministro eléctrico o antes de limpiarlo. Deje pasar al menos 7 minutos antes de reiniciar el electrodoméstico, ya que el arranque frecuente puede dañar el compresor. ► ADVERTENCIA: No utilice dispositivos eléctricos dentro del electrodoméstico, a menos que sean del tipo recomendado por el fabricante. Para evitar riesgos, solo el servicio de atención al cliente debe reemplazar un cable de alimentación dañado (ver tarjeta de garantía). ► Para prolongar la vida útil del electrodoméstico, evite apagarlo. ► No coloque el electrodoméstico horizontalmente sobre el suelo. Si el electrodoméstico se inclina más de 45°, espere 24 horas antes de enchufarlo.Consejos de seguridad

2- Consejos de seguridad

¡ADVERTENCIA! Mantenimiento / limpieza ► Asegúrese de que los niños están bajo supervisión si realizan tareas de limpieza y mantenimiento. ► Desconecte el electrodoméstico de la red eléctrica antes de realizar cualquier mantenimiento rutinario. Deje pasar al menos 7 minutos antes de reiniciar el electrodoméstico, ya que el arranque frecuente puede dañar el compresor. ► Cuando desenchufe el electrodoméstico, hágalo agarrando la clavija, no el cable. ► No limpie el electrodoméstico con cepillos duros, cepillos de alambre, detergente en polvo, gasolina, acetato de amilo, acetona ni soluciones orgánicas similares, soluciones ácidas o alcalinas. Limpie con un detergente especial para frigoríficos/congeladores para evitar daños. Por último, use una solución de agua tibia y bicarbonato (aproximadamente una cucharada de bicarbonato por litro/cuarto de litro de agua). Enjuague bien con agua y seque con un trapo. No utilice limpiadores en polvo u otros limpiadores abrasivos. No lave las piezas extraíbles en el lavavajillas. ► ADVERTENCIA: No utilice dispositivos mecánicos ni otros equipos para acelerar el proceso de descongelación, salvo aquellos recomendados por el fabricante. ► Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, por su servicio técnico o por cualquier profesional cualificado similar para evitar riesgos. ► No intente reparar, desmontar o modificar este electrodoméstico por su cuenta. En caso de reparación, póngase en contacto con nuestro servicio de atención al cliente. ► Si las luces están dañadas, deben ser sustituidas por el fabricante, por su servicio técnico o por cualquier profesional cualificado similar para evitar riesgos. ► Quite el polvo de la parte posterior de la unidad al menos una vez al año para evitar el riesgo de incendio, así como un mayor consumo de energía. ► Antes de colocar el electrodoméstico, asegúrese de que el cable de alimentación no esté atrapado ni dañado.Consejos de seguridad

► No coloque múltiples tomas de corriente portátiles ni fuentes de alimentación portátiles en la parte trasera del electrodoméstico. ► No rocíe ni enjuague el electrodoméstico durante la limpieza. ► No use agua pulverizada o vapor para limpiar el electrodoméstico. ► No limpie la puerta de cristal fría con agua caliente. Un cambio repentino de temperatura puede causar que el cristal se rompa. ► Si deja el electrodoméstico fuera de uso durante un periodo prolongado, déjelo abierto para evitar que se acumulen malos olores en el interior. Información sobre gases refrigerantes ¡ADVERTENCIA! Este electrodoméstico contiene el refrigerante inflamable ISOBUTANO (R600a). Asegúrese de no dañar el circuito refrigerante durante el transporte o la instalación. La fuga de refrigerante puede causar lesiones oculares o incendios. Si se produce algún daño, manténgase alejado de llamas abiertas, ventile bien la habitación y no conecte o desconecte los cables de alimentación de este ni de cualquier otro electrodoméstico. Informe al servicio de atención al cliente. En caso de que los ojos entren en contacto con el refrigerante, enjuáguelos inmediatamente con agua corriente y llame inmediatamente a un oftalmólogo. ADVERTENCIA: El sistema de refrigeración está bajo alta presión. No lo fuerce. Dado que se utilizan refrigerantes inflamables, siga estrictamente las instrucciones de instalación, manipulación y mantenimiento del electrodoméstico y póngase en contacto con un técnico profesional o con nuestro servicio posventa para desecharlo.Consejos de seguridad

Uso previsto Este electrodoméstico está diseñado para uso doméstico y aplicaciones similares, tales como: - Cocinas para personal de tiendas, oficinas y otros entornos de trabajo. - Casas rurales y uso por clientes de hoteles, moteles y otros entornos de tipo residencial. - Alojamientos turísticos del tipo "bed and breakfast" (alojamiento y desayuno). - Catering y aplicaciones similares no minoristas. ► Para garantizar la conservación segura del vino, siga las instrucciones de uso. ► Los detalles sobre la zona de almacenamiento más apropiada para determinados tipos de alimentos, teniendo en cuenta la distribución de la temperatura en los distintos compartimentos del electrodoméstico, se encuentran en la otra parte del manual. No se permite realizar cambios o modificaciones en el electrodoméstico. Un uso no previsto es peligroso y puede conducir a la pérdida de los derechos de la garantía.

Para no perjudicar la calidad del vino, respete las siguientes instrucciones: - Dejar la puerta abierta durante largos periodos de tiempo puede aumentar significativamente la temperatura en los compartimentos del electrodoméstico. - Si deja la vinoteca vacía durante largos períodos, apáguela, retire la escarcha, límpiela, séquela y deje la puerta abierta para evitar la formación de moho en su interior.Consejos de seguridad

Eliminación El símbolo presente en el producto o en su embalaje indica que este producto no puede ser tratado como residuo doméstico. Por el contrario, debe llevarse al punto de recogida pertinente para el reciclado de equipos eléctricos y electrónicos. Asegurándose de que este producto se elimina correctamente, ayudará a evitar posibles consecuencias negativas para el medio ambiente y la salud humana, provocadas por una eliminación inadecuada de este producto. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con los profesionales de su ayuntamiento, su servicio de eliminación de residuos domésticos o la tienda donde compró el producto. Dado que se utilizan gases expansivos de aislamiento inflamables, póngase en contacto con un técnico profesional o con nuestro servicio posventa para desecharlo. ¡ADVERTENCIA! ¡Peligro de lesiones o asfixia! Los refrigerantes y gases deben ser eliminados de forma profesional. Asegúrese de que la tubería del circuito refrigerante no está dañada antes de desecharla adecuadamente. Desconecte el electrodoméstico de la red eléctrica. Corte el cable de red y deséchelo. Retire las bandejas y los cajones, así como el pestillo de la puerta y las juntas, para evitar que los niños y las mascotas se queden encerrados en el electrodoméstico.Mantenimiento

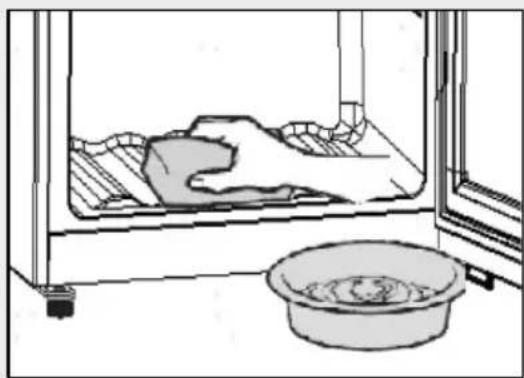

► ADVERTENCIA: Desconecte el electrodoméstico de la fuente de alimentación antes de limpiarlo. ► No limpie el electrodoméstico con cepillos duros, cepillos de alambre, detergente en polvo, gasolina, acetato de amilo, acetona ni soluciones orgánicas similares, soluciones ácidas o alcalinas. Limpie con un detergente especial para frigoríficos para evitar daños. ► Limpie el electrodoméstico solo cuando haya poco o ningún vino guardado. Solo es necesario limpiarlo cuando está sucio. ► Limpie el interior y el armazón del electrodoméstico con una esponja humedecida en agua tibia y detergente neutro. ► Enjuague con agua tibia limpia y seque con un paño suave. ► No limpie ninguna de las piezas o partes de este electrodoméstico en un lavavajillas. ► Deje pasar al menos 7 minutos antes de reiniciar el electrodoméstico, ya que el arranque frecuente puede dañar el compresor. Limpieza de la junta de la puerta: ► Las juntas de la puerta deben limpiarse cada 3 meses para garantizar un sellado adecuado. Según se indica a continuación: Extracción: Agarre la junta de la puerta y tire de ella de acuerdo con la dirección que indica la flecha para sacar toda la junta de la puerta. Sumerja el cepillo con agua o alcohol de grado alimenticio y limpie la junta de la puerta primero moviendo el cepillo hacia atrás y hacia fuera. Luego limpie la superficie de la junta de la puerta con un trapo empapado en agua o alcohol de grado alimenticio. Finalmente, lave la junta de la puerta y séquela con un trapo limpio.Mantenimiento

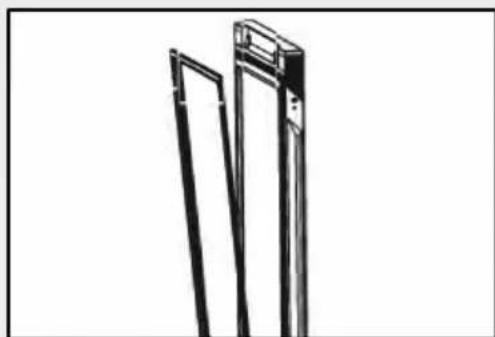

Instalación de la junta de la puerta después de la limpieza: Antes de la instalación, asegúrese de que no haya agua en la junta. Introduzca la junta de la puerta en la ranura y presione firmemente con la mano de la parte superior a la parte inferior hasta que toda la junta se inserte en la ranura. Limpieza de los estantes: ► Todos los estantes se pueden sacar para su limpieza. ► Saque todas las botellas. ► Tire del estante para el vino hacia delante hasta el tope y, a continuación, levántelo en ángulo para extraerlo. ► Limpie el estante con un trapo suave. ► Espere a que los estantes estén secos antes de volver a colocarlos. ADVERTENCIA: Espere al menos 7 minutos antes de volver a conectar la alimentación después de desconectarla.Accesorios

Verifique los accesorios y la documentación según la siguiente lista: Nombre Tarjeta

servicio Estante Tapa de la bisagra Etiqueta ener- gética Llave Tirador Tornillo Tapón

/Descripción del producto

5- Descripción del producto

Aviso Debido a cambios técnicos y a las diferencias entre modelos, algunas de las ilustraciones de este manual pueden diferir de su modelo.

1. Conducto de aire superior 2. Estante 3. Partición (solo HWS201GDFH1)

4. Conducto de aire inferior 5. Pata 6. Filtro 7. Puerta

8. Iluminación LED 9. Boqueo 10. PantallaInstalación

Saque el electrodoméstico de su embalaje. Retire todos los materiales de embalaje, incluyendo la base de espuma y toda la cinta adhesiva que sujeta los accesorios.

2. Condiciones ambientales

La temperatura ambiente debería encontrarse siempre entre 10 °C y 38 °C, ya que puede influir en la temperatura del interior del electrodoméstico y en su consumo de energía. No instale el electrodoméstico cerca de otros electrodomésticos emisores de calor (hornos, frigoríficos) sin aislamiento.

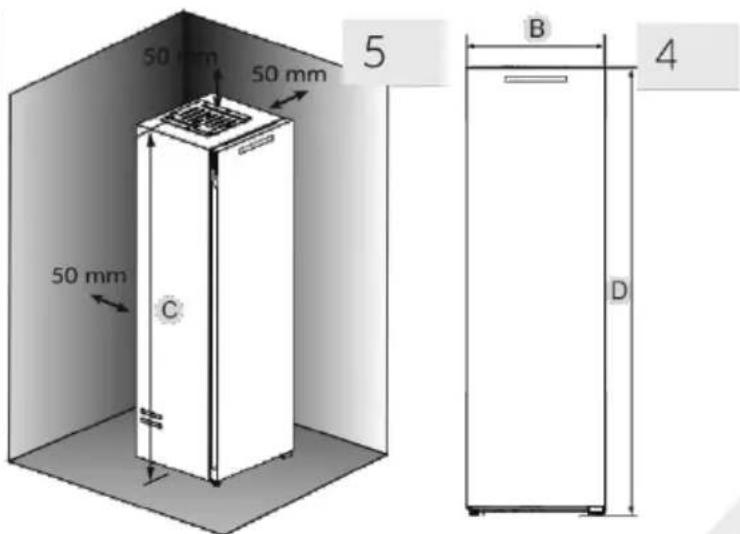

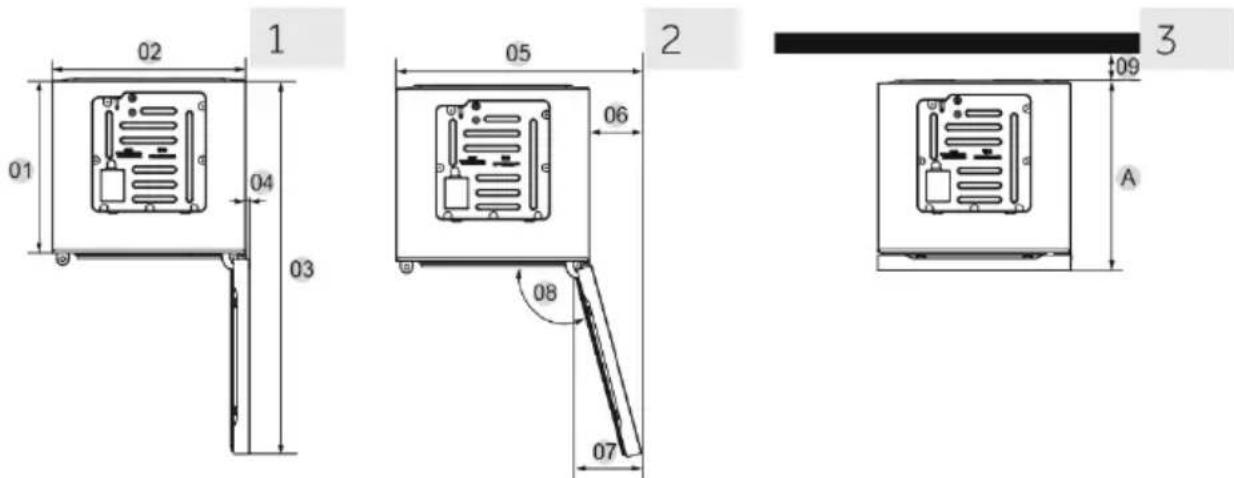

3. Requisitos de espacio

Espacio necesario para abrir la puerta (Fig. 1, 2, 3, 4): para lograr una ventilación suficiente del electrodoméstico, por razones de seguridad, debe observarse la información de las secciones cruzadas de ventilación requeridas (Fig. 5).

¡ADVERTENCIA! ► Mantenga despejadas las aberturas de ventilación del electrodoméstico o de la estructura integrada. Este aparato no está diseñado para ser utilizado como electrodoméstico integrado.

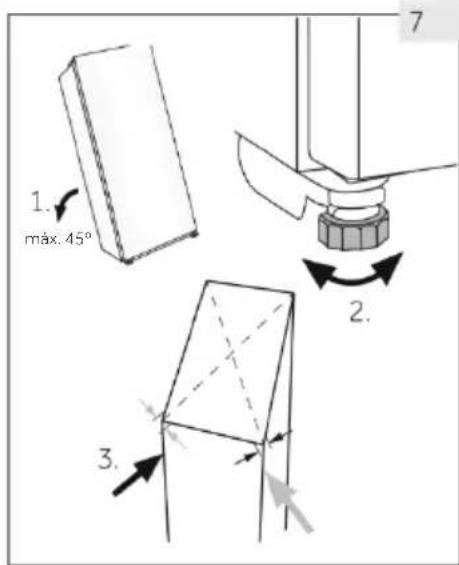

5. Nivelación del electrodoméstico

Este electrodoméstico debe colocarse sobre una superficie plana y sólida.

1. Incline el electrodoméstico ligeramente hacia

2. Ajuste las patas delanteras ajustables al nivel

deseado haciéndolas girar.

3. Puede comprobarse la estabilidad golpeando

alternativamente las diagonales. El ligero bamboleo debe ser el mismo en ambas direcciones. De lo contrario, el marco puede deformarse y resultar en fugas en las juntas de la puerta. Una ligerísima inclinación hacia atrás facilita el cierre de la puerta.

6. Ajuste de precisión de la puerta

El electrodoméstico se cierra más fácilmente si se utilizan las patas ajustables situadas en la parte delantera: Gire las patas ajustables (Fig. 8) para elevarlas o bajarlas: ► Girar las patas en sentido horario eleva el electrodoméstico. ► Girar las patas en sentido antihorario baja el electrodoméstico.

El aceite de lubricación sin mantenimiento se encuentra en la cápsula del compresor. Este aceite puede pasar por el sistema de tuberías cerradas durante el transporte si el electrodoméstico está inclinado. Antes de conectar el electrodoméstico a la fuente de alimentación, espere media hora (Fig. 9) para que el aceite vuelva a entrar en la cápsula.

8. Conexión eléctrica

Antes de cada conexión, compruebe si: ► La fuente de alimentación, la toma de corriente y el fusible son adecuados para la placa de clasificación. ► La toma de corriente tiene conexión a tierra y no tiene múltiples contactos ni extensiones. ► El enchufe y la toma de corriente están bien ajustados. Conecte el enchufe a una toma de corriente doméstica correctamente instalada. ¡ADVERTENCIA! Para evitar riesgos, solo el servicio de atención al cliente debe reemplazar un cable de alimentación dañado (ver tarjeta de garantía).

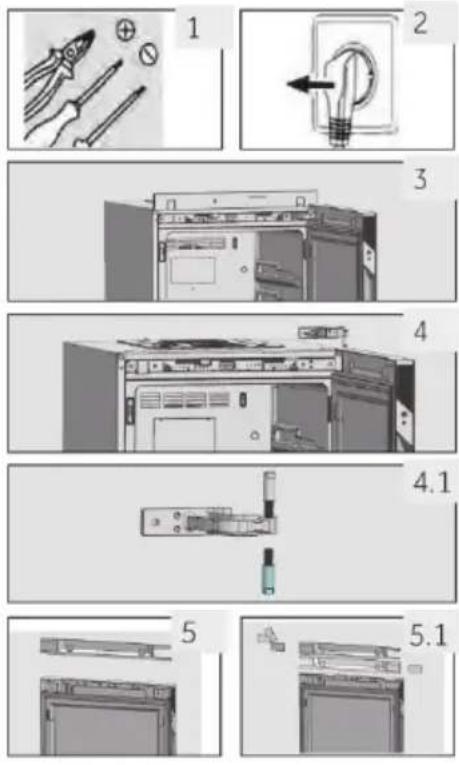

9. Reversibilidad de la puerta

Antes de conectar el electrodoméstico a la fuente de alimentación, debe comprobar si la apertura de la puerta debe cambiar de derecha (por defecto) a izquierda por la ubicación de instalación y la facilidad de uso. ¡ADVERTENCIA! ► Este es un electrodoméstico pesado. Se necesitan dos personas para cambiar la reversibilidad de la puerta. ► Antes de realizar cualquier operación, desenchufe el electrodoméstico de la red eléctrica. ► No incline el electrodoméstico más de 45° para evitar daños en el sistema de refrigeración.Instalación

1. Prepare las herramientas necesarias.

2. Desenchufe el cable de la toma de corriente.

3. Retire la tapa frontal y la tapa pequeña de la caja; a

continuación, retire la tapa pequeña del lado izquierdo e instálela en el lado derecho.

4. Retire la bisagra superior y desatornille el eje de la

bisagra superior, girándolo 180° verticalmente y desatorníllelo hacia la bisagra superior en la dirección que se muestra en la imagen.

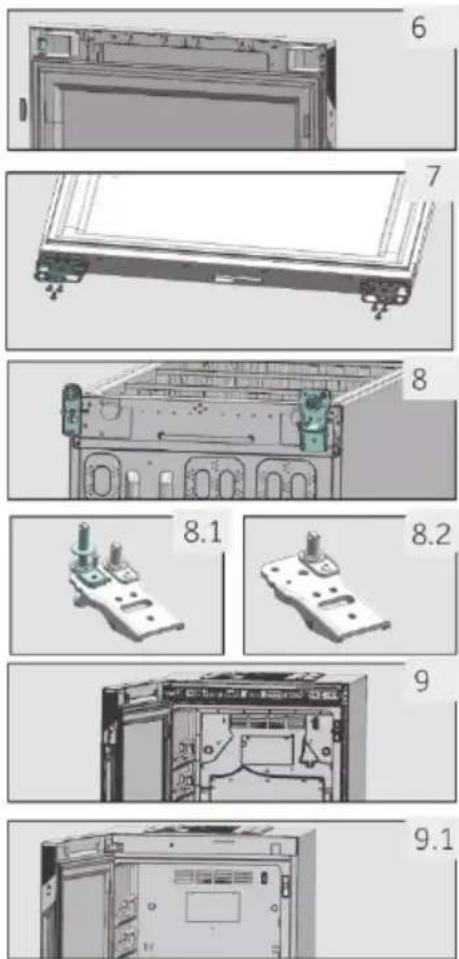

5. Retire la cubierta frontal y la cubierta pequeña del

cuerpo de la puerta y retire la cubierta pequeña del lado derecho, gírela horizontalmente 180° e instálela en el lado izquierdo de la cubierta frontal del cuerpo de la puerta, como se muestra en la figura.

6. Retire el manguito del eje y el tapón de goma del lado

izquierdo del cuerpo de la puerta e instálelos en el lado derecho como se muestra en la imagen.

7. Retire la CAM y el tope de la parte inferior del lado

izquierdo del cuerpo de la puerta, gire la CAM horizontalmente 180° e instálela en el lado derecho, como se muestra en la imagen.

8. Retire el conjunto del pie del lado izquierdo de la parte

inferior de la estructura y el conjunto de la ruedecilla derecha, como se muestra en la figura; mueva el eje y la CAM del conjunto de la ruedecilla del lado izquierdo al lado derecho, y fíjelo mediante la tuerca.

9. Una vez instalada la puerta en la caja con la bisagra,

proceda a instalar secuencialmente la cubierta de la bisagra izquierda (incluida en la bolsa), la cubierta frontal de la puerta y la caja.

10. Ha terminado.Uso

1. Antes del primer uso

► Retire todos los materiales de embalaje. Esto incluye la base de espuma y toda la cinta adhesiva que sujeta los accesorios de la vinoteca por dentro y por fuera. Manténgalos fuera del alcance de los niños y deséchelos de forma respetuosa con el medio ambiente. ► Limpie el interior y el exterior del electrodoméstico con agua y un detergente suave antes de introducir cualquier vino en él. ► Después de nivelar y limpiar el electrodoméstico, espere al menos 2 horas antes de conectarlo a la fuente de alimentación. ► Una vez que haya enchufado la unidad a una toma de corriente eléctrica, déjela en funcionamiento durante al menos 30 minutos para que se aclimate antes de realizar cualquier ajuste. ► La temperatura se ajusta automáticamente a 12 °C. Si lo desea, puede cambiar la temperatura manualmente. Consulte la sección Temperatura.

Los botones del panel de control son táctiles, que responden cuando los toca ligeramente con el dedo.

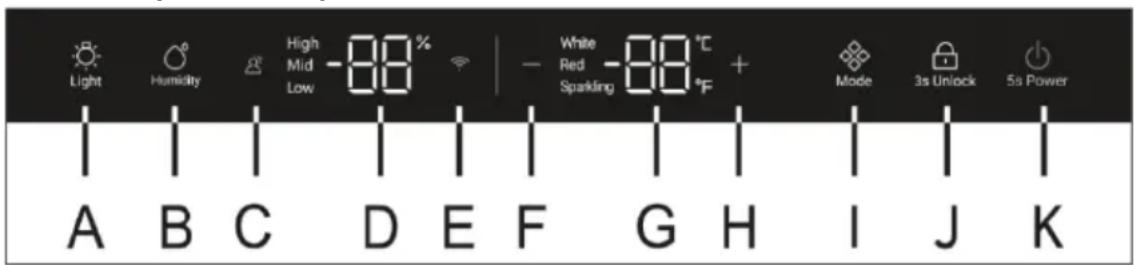

3. Descripción del panel de control

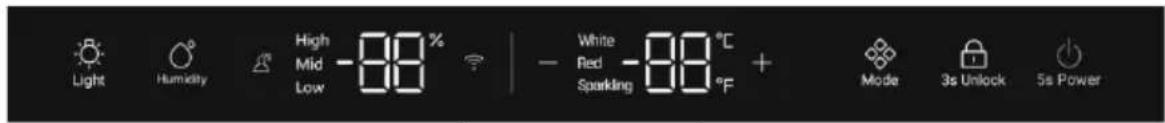

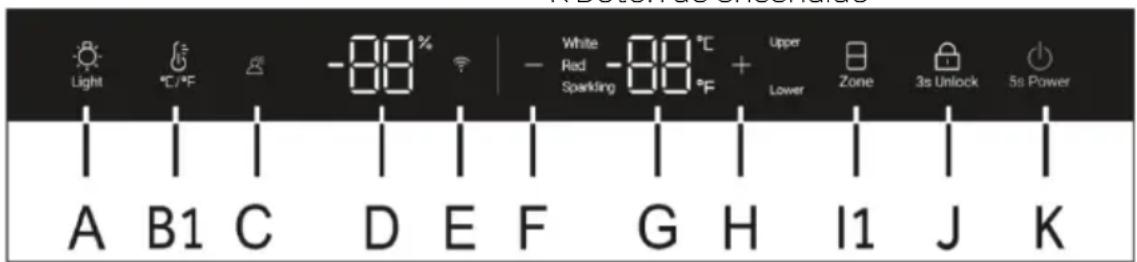

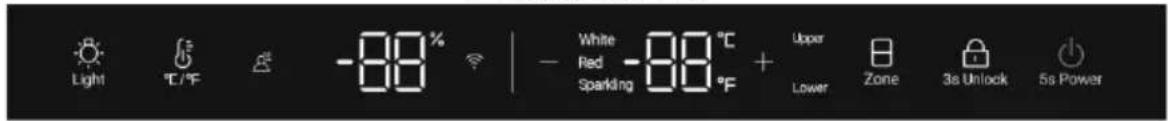

HWS209GFH1 A Botón de iluminación B Botón de selección de humedad C Botón de función Motion Glow D Visor de humedad E Botón WiFi F Botón para bajar temperatura G Visor de temperatura H Botón para subir temperatura I Botón de selección de Mode J Botón de bloqueo K Botón de encendido

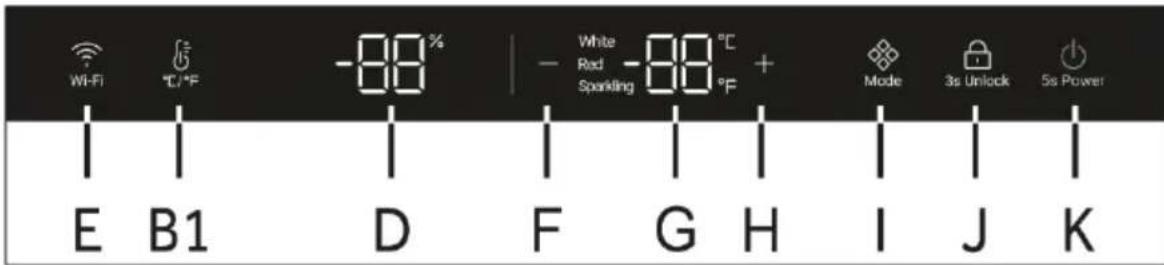

HWS201GDFH1 A Botón de iluminación B1 Botón de conversión °C/°F C Botón de función Motion Glow D Visor de humedad E Botón WiFi F Botón para bajar temperatura G Visor de temperatura H Botón para subir temperatura I1 Botón de selección de la zona de temperatura J Botón de bloqueo K Botón de encendidoUso

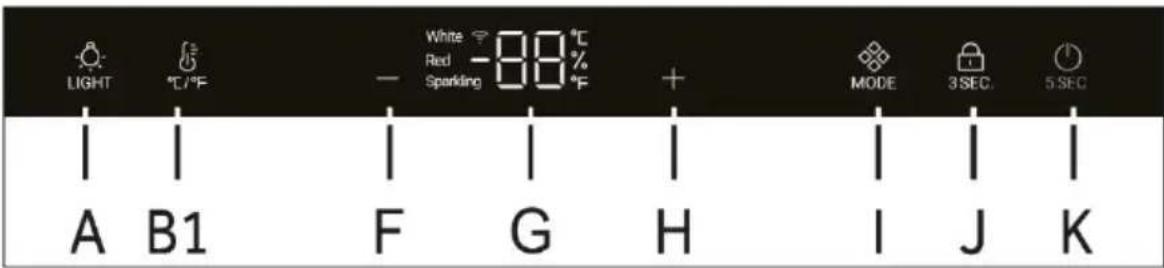

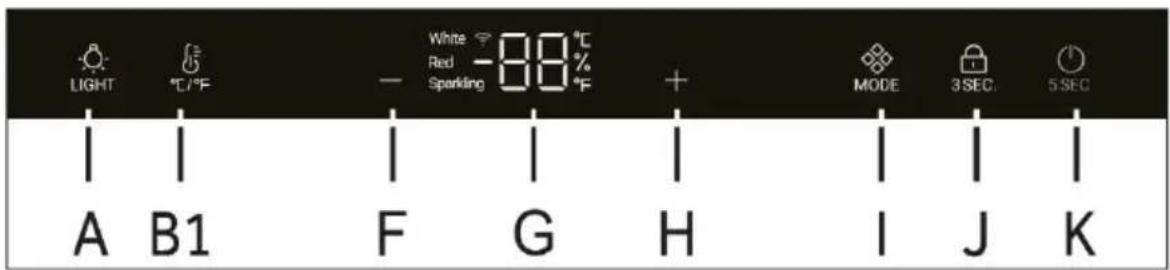

HWS209FDH1 B1 Botón de conversión °C/°F D Visor de humedad E Botón WiFi F Botón para bajar temperatura G Visor de temperatura H Botón para subir temperatura I Botón de selección de Mode J Botón de bloqueo K Botón de encendido

HWS205GGEH1 A Botón de iluminación B1 Botón de conversión °C/°F F Botón para bajar temperatura G Visor de temperatura H Botón para subir temperatura I Botón de selección de Mode J Botón de bloqueo K Botón de encendido

4. Función de bloqueo automático

En el estado de pantalla bloqueada, pulse el botón de bloqueo durante 3 s, la pantalla mostrará 3, 2 y 1, la pantalla queda desbloqueada y el icono de bloqueo está medio iluminado; si no se realiza ninguna operación, la pantalla se bloqueará automáticamente después de 30 s. En el estado de pantalla bloqueada, todos los iconos están encendidos y no se puede utilizar ningún botón de la pantalla (excepto el botón de iluminación).

5. Función de encendido

En el estado desbloqueado, mantenga pulsado el botón de encendido durante 5 s, la pantalla muestra 5, 4, 3, 2 y 1, y la vinoteca no funcionará.Uso

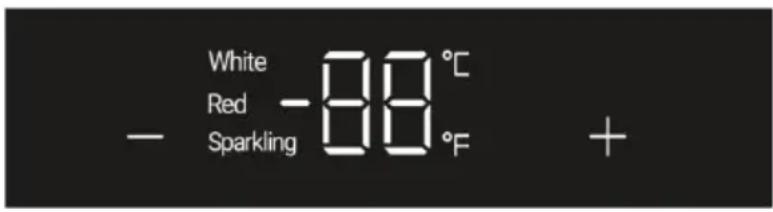

Aviso Ajustes preestablecidos ► Una vez que haya enchufado la unidad a una toma de corriente eléctrica, déjela en funcionamiento durante al menos 30 minutos para que se aclimate antes de realizar cualquier ajuste. ► Cuando se enciende el electrodoméstico después de desconectarlo de la fuente de alimentación principal, alcanzar las temperaturas correctas puede tomar varias horas. El tiempo exacto variará dependiendo del entorno y del ajuste de temperatura.

Pulse el botón o , la pantalla comenzará a parpadear. Pulse el botón o para ajustar la temperatura deseada. Rango de ajuste de temperatura: 5-20 ºC (41-68 ºF). Suelte el botón durante 3 segundos, a continuación la temperatura se confirma.

7. Modo o función de zona

Pulse el botón . La temperatura cambia de espumoso (8 °C o 47 °F) a blanco (12 °C o 54 °F) y tinto (16 °C o 61 °F). (para HWS209*, HWS205*) En el estado de desbloqueo, el icono " " está completamente encendido. Si la pantalla actual está en la zona de temperatura superior, el icono superior estará encendido y el icono inferior estará apagado. En este momento, pulse el botón " ": el icono inferior se encenderá y el icono superior se apagará (para HWS201*). Ajustes de temperatura recomendados Estas son las temperaturas de degustación para los distintos tipos de vino. Vino tinto De +13 °C a +20 °C (de +55 °F a +68 °F) Vino espumoso De +5 °C a +8 °C (de +41 °F a 47 °F) Vino blanco De +9 °C a +12 °C (de +48 °F a +54 °F)

Si almacena vino durante largos períodos de tiempo, debe guardarlos a una temperatura comprendida entre +10 °C y +12 °C (50 °F y +54 °F).

La pantalla de visualización se enciende automáticamente cuando se toca cualquier botón o se abre la puerta, cuando la función Motion Glow está activada, si alguien se acerca a la puerta, la pantalla de visualización y la luz se encenderán (para HWS209G*' HWS201*).Uso

Si no se realiza ninguna operación, la pantalla y la luz se apagarán automá- ticamente transcurridos 30 segundos. Aviso Influencias en las temperaturas La temperatura del interior del electrodoméstico se ve afectada por los siguientes factores: Temperatura ambiente Cantidad de botellas almacenadas Frecuencia de apertura de la puerta Ubicación del electrodoméstico La configuración predeterminada es de 12 °C. Cuando la pantalla deja de parpadear, vuelve a mostrar la temperatura actual dentro de la vinoteca. Alcanzar la temperatura establecida tomará algún tiempo.

9. Ajuste de la iluminación

Pulse el botón , las luces se encienden gradualmente. Cuando se vuelve a pulsar el botón , las luces se apagan gradualmente. Si la función Motion Glow está activada, para HWS209GFH1 y HWS201GDFH1, el botón de iluminación no controlará la luz.

Pulse el botón para cambiar entre Fahrenheit y Celsius (excepto HWS209GFH1). Pulse el botón durante 3 segundos para cambiar entre Fahrenheit y Celsius para HWS209GFH1.

Pulse el botón Wi-Fi durante 3 segundos; empezará a parpadear rápidamente y entrará automáticamente en modo de configuración. Pulse el botón durante 3 segundos; el botón Wi-Fi empezará a parpadear rápidamente y entrará automáticamente en modo de configuración (para HWS205GGEH1).

12. Función Motion Glow

Cuando la función Motion Glow está activada, si alguien se acerca a la puerta, se encenderá la luz. Se apagará cuando la persona se vaya durante 30 segundos. Pulse de nuevo el botón de función Motion Glow para desactivar la función.

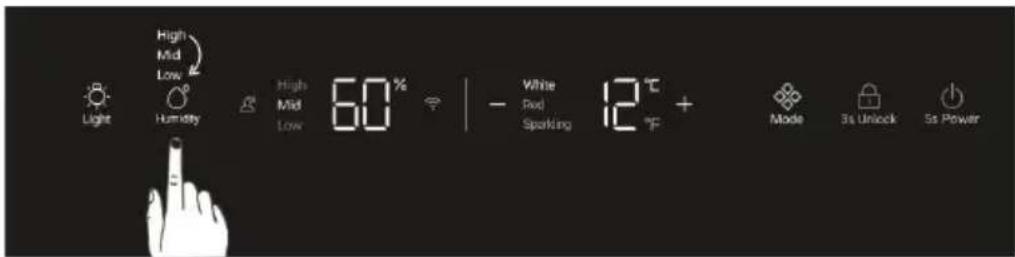

13. Humedad (para HWS209GFH1)

En el estado desbloqueado, cuando la temperatura esté establecida entre 10 y 14 grados Celsius (adecuado para largo plazo), pulse el botón de humedad para elegir el nivel de humedad dentro de la vinoteca como alto, medio o bajo.Uso

El electrodoméstico está equipado con un sensor de humedad profesional y condiciones de almacenamiento a largo plazo; la humedad adecuada del aparato puede evitar que el corcho se seque y evitar asimismo el crecimiento de moho en las etiquetas de vino debido a la humedad excesiva. Si ajusta la humedad de la vinoteca, tardará entre varios días y una semana en alcanzar el valor establecido. El control de la humedad de la vinoteca es efectivo cuando la temperatura ambiente está entre 20 °C y 27 °C. Tenga en cuenta lo siguiente respecto a la humedad del aire en el interior de la vinoteca: - Para almacenar vino - La humedad en el interior de la vinoteca depende de la temperatura ambiente y de la humedad relativa ambiental, de la capacidad de carga de la vinoteca y de la temperatura de la vinoteca, así como de la duración y la frecuencia de apertura de la puerta. - La pantalla de la vinoteca mostrará los cambios de humedad relativa del interior con retardo, así como el valor de humedad integrado dentro del aparato durante más de 2 horas. Nota: si utiliza la vinoteca en un entorno muy seco o caluroso (humedad relativa inferior al 30 % o si la temperatura ambiente oscila entre 17 °C y 30 °C), se recomienda añadir agua en el interior de la vinoteca.

14. Función de memoria de apagado

En caso de corte del suministro eléctrico, la vinoteca guardará la temperatura establecida. Cuando vuelva la luz, volverá a funcionar según la temperatura establecida antes del corte de energía.

15. Alarma de apertura de la puerta

Si la puerta se mantiene abierta durante 3 minutos, el zumbador sonará hasta que se cierre la puerta o se toque cualquier botón.

16. Configuración del modo Wifi

CONECTIVIDAD PARÁMETROS DE CONEXIÓN INALÁMBRICA Tecnología WIFI Bluetooth Estándar IEE 802.11 b/g/n Bluetooth v4.2, BR/EDR. BLE Bandas de frecuencia [MHz] 2401-2483 2402-2480 Banda(s) [MHz] de potencia máxima [mW]

INFORMACIÓN SOBRE EL PRODUCTO

Cómo activar el módulo Wifi: Pulse el botón de iluminación durante 3 segundos para activar el Wifi (para HWS205GGEH1).Uso

Pulse el botón Wifi durante 3 segundos para activar el Wifi (excepto HWS205GGEH1) Cuando se enciende el módulo Wifi, el icono de Wifi empieza a parpadear. Si la vinoteca está registrada pero el Wifi está apagado, el icono parpadeará. Si la vinoteca está registrada y conectada, el icono de Wifi permanece con una iluminación fija. Para reiniciar el Wifi pulse la luz durante 3 segundos (para HWS205GGEH1) Para reiniciar el Wifi púlselo durante 3 segundos (excepto HWS205GGEH1). PROCEDIMIENTO DE EMPAREJAMIENTO EN LA APLICACIÓN Paso 1 Descargue la aplicación hOn de la tienda de aplicaciones. Paso 2 Regístrese o inicie sesión. Paso 3 Añada un nuevo electrodoméstico seleccionando la bodega de la lista.

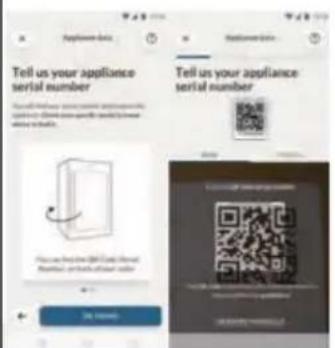

Paso 4 Escanee el código QR o introduzca manualmente el número de serie.

Paso 5 Pulse el botón de iluminación del producto durante 3 s para activar el Wifi (excepto HWS205GGEH1) Pulse el botón Wifi del producto durante 3 s para activar el Wifi (excepto HWS205GGEH1). Paso 6 El icono de Wifi parpadeará, el proceso de empareja- miento está en curso. Tendrá 5 minutos para completar el proceso de emparejamiento. Una vez finalizado el proceso, el icono de Wifi dejará de parpadear y permanecerá encendido de forma constante. NOTA:Consejos de ahorro de energía

8- Consejos de ahorro de energía

Consejos de ahorro de energía ► Asegúrese de que el electrodoméstico esté bien ventilado (vea INSTALACIÓN). ► No instale el electrodoméstico bajo la luz directa del sol o cerca de fuentes de calor (p. ej.: fogones, estufas...). ► Evite una temperatura innecesariamente baja en el electrodoméstico. El consumo de energía aumenta la temperatura del electrodoméstico. ► Abra la puerta del electrodoméstico lo menos y lo más brevemente posible. ► No supere la cantidad de botellas para la que está diseñado este electrodoméstico para evitar obstruir el flujo de aire. ► Mantenga las juntas de la puerta limpias para que la puerta se cierre siempre correctamente. ► La configuración que ahorra más energía requiere que los estantes se coloquen en el electrodoméstico según el estado de fábrica, y que el vino se coloque de modo que no bloquee la salida de aire del conducto.Equipamiento

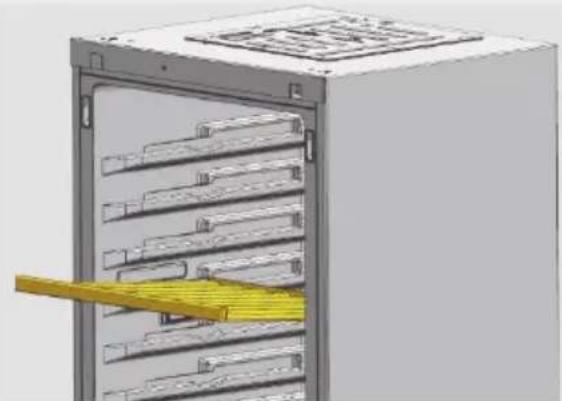

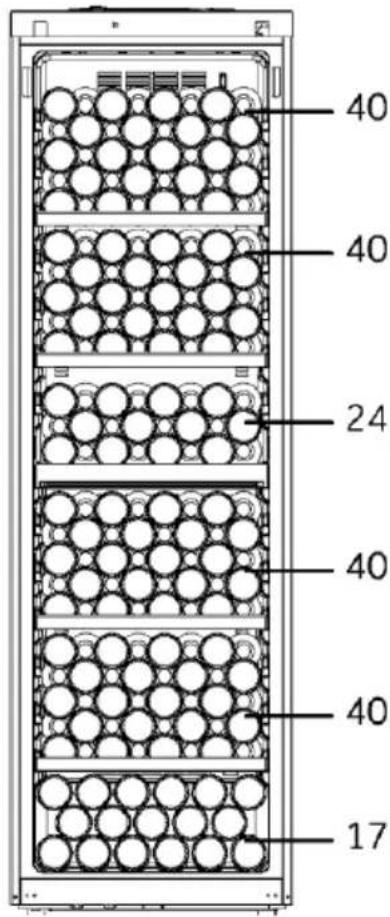

1. Los estantes están diseñados para almacenar y extraer fácilmente el vino. Se

pueden limpiar con un trapo suave.

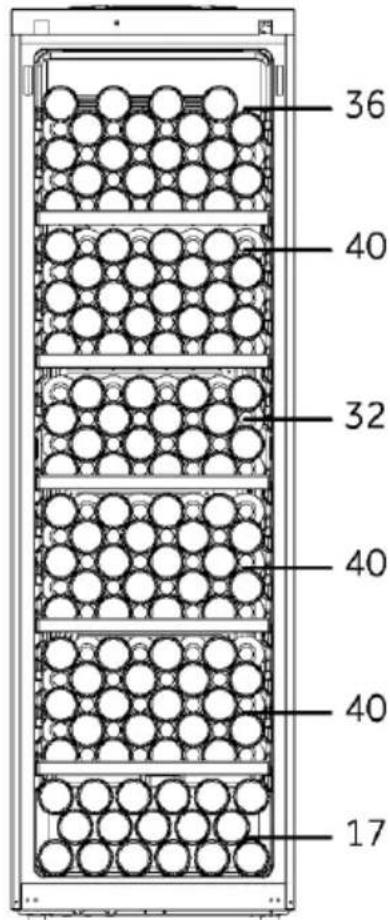

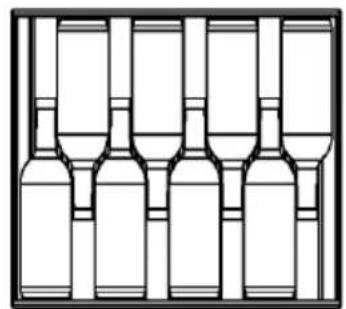

2. Se pueden apilar botellas normales de 76 mm de diámetro.

3. La cantidad puede diferir del número de botellas de la imagen si se apilan de forma

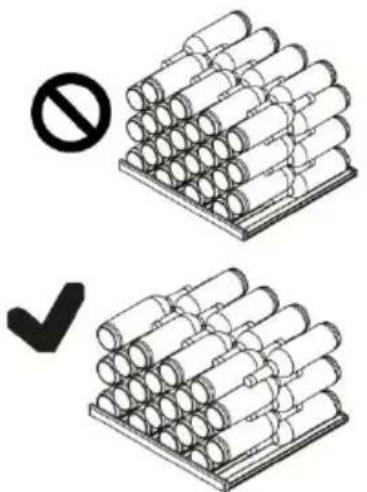

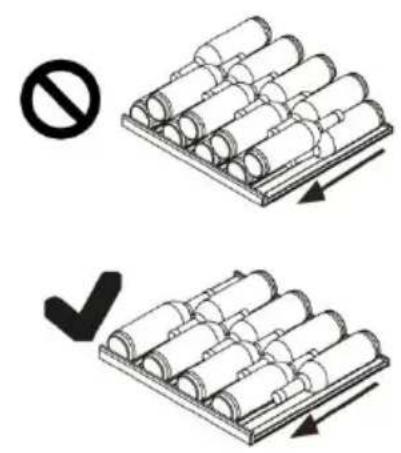

diferente. Consejos para la distribución de su bodega Recomendamos que el número de botellas de vino no supere las cuatro capas en cada estante y que el peso a soportar por los estantes no supere los 50 kg. Antes de colocar las botellas dentro de la vinoteca, asegúrese de que los estantes de vino sean completamente estables. Además, compruebe que ninguna botella sobresalga de los estantes para evitar que las botellas golpeen la puerta de cristal al cerrarse.

La luz LED se enciende cuando se abre la puerta. Toque el botón de iluminación, se encenderá la luz. Vuelva a tocar el botón de iluminación y se apagará. Para aumentar la eficiencia energética, las luces deben apagarse cuando no se esté mirando la vinoteca.

Para cerrar la bodega, cierre la puerta y ponga la llave en la cerradura: ► Bloquee la puerta girando la llave hacia la derecha. ► Desbloquee la puerta girando la llave hacia la izquierda.Cuidado y limpieza

10- Cuidado y limpieza

La descongelación de la vinoteca se realiza automáticamente; no se requiere ninguna operación manual.

2. Sustitución de la lámpara LED

La lámpara LED como su fuente de luz, presenta bajo consumo energético y una larga vida útil. Si detecta alguna anomalía, póngase en contacto con el servicio de atención al cliente. Vea ATENCIÓN AL CLIENTE.

No cambie la lámpara LED usted mismo. Solo debe cambiarla el fabricante o un técnico autorizado. 12 V CC, potencia máxima 2,5 W*5.

3. Si no se utiliza durante un período más largo

Desenchufe el cable de la toma de corriente. Limpie el electrodoméstico y las juntas de la puerta como se ha descrito anteriormente. Mantenga las puertas abiertas para evitar que se generen malos olores en el interior.

4. Desplazar el electrodoméstico

1. Retire todas las botellas y desenchufe el electrodoméstico.

2. Fije los estantes y otras partes móviles a la vinoteca con cinta adhesiva.

3. No incline la vinoteca más de 45° para evitar dañar el sistema de refrigeración.

5. Renovación del aire con filtro de carbón activo.

La forma en que los vinos siguen envejeciendo depende de las condiciones ambientales. Por lo tanto, la calidad del aire es decisiva para preservar el vino. Se ha instalado un filtro de carbón activo en la parte inferior de la pared trasera del electrodoméstico para mantener la calidad del aire de la vinoteca a un nivel óptimo. Aviso Recomendamos cambiar el filtro una vez al año. Puede obtener los filtros a través de su distribuidor.Cuidado y limpieza

Sustitución del filtro

1. Retire el estante para el vino;

2. Introduzca el destornillador en la posición indicada

en la rejilla metálica y levante la cubierta de carbón activado para retirarla.

3. Abra las pestañas de protección, retire el carbón

activado y sustitúyalo.

4. Inserte el escudo de carbón activado en la placa de

cubierta del conducto de aire en la dirección indicada y, a continuación, presione hacia abajo para fijar el escudo en la placa de cubierta del conducto de aire.Solución de problemas

11- Solución de problemas

Usted mismo puede resolver muchos de los problemas que puedan presentarse sin tener conocimientos específicos. En caso de que se produzca algún problema, compruebe todas las posibilidades ilustradas y siga las instrucciones pertinentes antes de ponerse en contacto con un servicio posventa. Vea ATENCIÓN AL CLIENTE. ¡ADVERTENCIA! ► Antes de realizar tareas de mantenimiento, desactive el electrodoméstico y desconecte el enchufe de la toma de corriente. ► Los equipos eléctricos solo deben ser revisados y manejados por electricistas expertos cualificados, ya que las reparaciones incorrectas pueden causar daños considerables en consecuencia. ► Un suministro dañado solo debe ser sustituido por el fabricante, su servicio técnico o personal cualificado para evitar riesgos.

Código de error Causa Solución

Alarma de baja temperatura cuando el sensor de control de temperatura detecta baja temperatura en los modelos HWS209GFH1, HWS209FDH1 o HWS205GGH1, o en la zona de temperatura superior del modelo HWS201GDFH1

2. Compruebe el conector del

3. Compruebe la resistencia del

Alarma de baja temperatura cuando el sensor de control de zona de temperatura inferior es bajo para HWS201GDFH1

2. Compruebe el conector del

3. Compruebe la resistencia del

sensor de control de temperatura.Solución de problemas

Problema Causa posible Solución posible El compresor no funciona.

• El enchufe no está conectado a la toma de corriente.

• Conecte el enchufe. El electrodoméstico funciona con frecuencia o funciona durante un período de tiempo demasiado largo.

• La temperatura exterior es demasiado alta.

• El electrodoméstico ha estado apagado durante cierto de tiempo.

• Una puerta del electrodoméstico no está bien cerrada.

• La puerta se ha abierto con demasiada frecuencia o durante mucho tiempo.

• Las juntas de la puerta están sucias, desgastadas, agrietadas o desparejadas.

• La circulación de aire requerida no está garantizada.

• La temperatura establecida es demasiado baja.

• En este caso, es normal que el electrodoméstico funcione más tiempo.

• Normalmente, lleva un tiempo que el electrodoméstico se enfríe completamente.

• Cierre la puerta y asegúrese de que el electrodoméstico esté ubicado sobre una superficie plana y que no haya alimentos o recipientes que impidan que la puerta se cierre bien.

• No abra la puerta con demasiada frecuencia.

• Limpie la junta de la puerta o pídale al servicio de atención al cliente que la cambie.

• Garantice una ventilación adecuada.

• El problema se resolverá cuando se haya alcanzado la temperatura deseada. El interior de la bodega está sucio y/o huele mal.

• El interior de la bodega necesita limpieza.

• Limpie el interior de la vinoteca. La temperatura del interior del electrodoméstico no es lo suficientemente fría.

• La temperatura establecida es demasiado alta.

• Se han añadido botellas recientemente.

• Una puerta del electrodoméstico no está bien cerrada.

• La puerta se ha abierto con demasiada frecuencia o durante mucho tiempo.

• Las juntas de la puerta están sucias, desgastadas, agrietadas o desparejadas.

• Restablezca la temperatura.

• Dé tiempo a que las botellas añadidas recientemente alcancen la temperatura deseada.

• No abra la puerta con demasiada frecuencia.

• Limpie las juntas de la puerta o sustitúyalas a través del servicio de atención al cliente. La temperatura del interior del electrodoméstico es demasiado fría.

• La temperatura establecida es demasiado baja.

• Restablezca la temperatura.Solución de problemas

Problema Causa posible Solución posible Formación de humedad en el interior del compartimento frigorífico.

• El ambiente es demasiado cálido y demasiado húmedo.

• Una puerta del electrodoméstico no está bien cerrada.

• La puerta se ha abierto con demasiada frecuencia o durante mucho tiempo.

• No abra la puerta/cajón con demasiada frecuencia. La humedad se acumula en la superficie exterior de la vinoteca.

• El ambiente es demasiado cálido y demasiado húmedo.

• La puerta no está bien cerrada. Hay aire frío dentro del electrodoméstico y aire caliente en el exterior, y se produce condensación.

• Esto es normal en un ambiente húmedo y cambiará cuando la humedad disminuya.

• Asegúrese de que la puerta esté bien cerrada y de que las juntas sellen correctamente. El electrodoméstico hace ruidos anómalos.

• El electrodoméstico no está ubicado sobre una superficie plana.

• El electrodoméstico toca algún objeto a su alrededor.

• Ajuste las patas para nivelar el electrodoméstico.

• Retire los objetos que haya alrededor del electrodoméstico. Se oye un ligero sonido similar al del flujo de agua.

El sistema de iluminación o refrigeración interior no funciona.

• El enchufe no está conectado a la toma de corriente.

• La fuente de alimentación presenta alguna alteración.

• La lámpara LED no funciona.

• Compruebe el suministro eléctrico a la habitación. Llame a la compañía eléctrica local.

• Llame al servicio técnico para reemplazarla. Los lados del enfriador y la tira de la puerta se calientan.

La puerta no se cierra correctamente.

• El electrodoméstico no está nivelado.

• La puerta está bloqueada.

• Nivele el electrodoméstico con las patas ajustables.

• Compruebe si hay obstrucciones como botellas o estantes.

Para contactar con el servicio de asistencia técnica, visite nuestro sitio web: https://corporate.haier-europe.com/en/ En la sección “website”, elija la marca de su producto y su país. Se le redirigirá a la página web específica donde podrá encontrar el número de teléfono y el formulario para ponerse en contacto con el servicio de asistencia técnica.Datos técnicos

Ficha del producto conforme al Reglamento UE n.º 2019/2016 Marca Haier Haier Haier Nombre del modelo / identificador HWS209GFH1 HWS201GDFH1 HWS205GGEH1 HWS209FDH1 Categoría Vinoteca Vinoteca Vinoteca Clase de eficiencia energética

Consumo anual de energía (kWh/año)

Espacio de almacenamiento 1/2

Volumen de almacenamiento (l) 376/366

Clase climática: Este electrodoméstico está destinado a ser utilizado a una temperatura ambiente de entre 10 °C y 38 °C. SNNST SNNST SNNST Emisiones acústicas transmi- tidas por aire (dB(A) re 1pW) B(35) C(37) B(35) Tipo de electrodoméstico Independiente Independiente Independiente Este electrodoméstico está destinado a ser utilizado exclusivamente para el almacenamiento de vino.

1) Basado en los resultados de la prueba estándar de 24 horas. El consumo de energía real

depende del entorno real, la cantidad de botellas, la temperatura establecida, la apertura y cierre de la puerta, etc.

2) El consumo energético nominal es el valor obtenido de acuerdo con el ensayo estándar

cuando el compartimento del vino no enciende la luz interna. - Templada extendida: "este aparato de refrigeración está destinado a ser utilizado a una temperatura ambiente comprendida entre 10 °C y 32 °C". - Templada: "este aparato de refrigeración está destinado a ser utilizado a una temperatura ambiente comprendida entre 16 °C y 32 °C". - Subtropical: "este aparato de refrigeración está destinado a ser utilizado a una temperatura ambiente comprendida entre 16 °C y 38 °C". - Tropical: "este aparato de refrigeración está destinado a ser utilizado a una temperatura ambiente comprendida entre 16 °C y 43 °C". Normas y directivas Este producto cumple los requisitos de todas las directivas CE aplicables, junto con las correspondientes normas armonizadas, que establece el mercado CE.Atención al cliente

13- Atención al cliente

Recomendamos nuestro Servicio de atención al cliente Haier y el uso de repuestos originales. Si tiene algún problema con su electrodoméstico, compruebe primero la sección SOLUCIÓN DE PROBLEMAS. Si no encuentra una solución allí, póngase en contacto con ► su distribuidor local o ► con el área de servicio y asistencia en www.haier.com, donde puede encontrar números de teléfono y preguntas frecuentes y activar la solicitud de servicio. Para ponerse en contacto con nuestro Servicio, asegúrese de tener los siguientes datos disponibles. Puede encontrar la información en la placa de datos. Modelo ________________________ N.º de serie ____________________ Compruebe también la tarjeta de garantía suministrada con el producto en caso de garantía. Para consultas comerciales generales, estas son nuestras direcciones en Europa: Direcciones de Haier en Europa País* Dirección postal País Dirección postal Italia Haier Europe Trading SRL Via De Cristoforis, 12 21100 Varese ITALIA Francia Haier Europe Trading SRL Via De Cristoforis, 12 21100 Varese ITALIA España Portugal Haier Iberia SL Pg. García Faria, 49-51 08019 Barcelona ESPAÑA Bélgica-FR Bélgica-NL Países Bajos Luxemburgo Haier Benelux SA Anderlecht Route de Lennik 451 BÉLGICA Alemania Austria Haier Deutschland GmbH Hewlett-Packard-Str. 4 D-61352 Bad Homburg ALEMANIA Polonia República Checa Hungría Grecia Rumanía Rusia Haier Poland Sp. zo.o. Al. Jerozolimskie 181B 02-222 Warszawa POLONIA Reino Unido Haier Appliances UK Co. Ltd. One Crown Square Church Street East Woking. Surrey, GU21 6HR REINO UNIDO

DISPONIBILIDAD DE PIEZAS DE REPUESTO: Los termostatos, los sensores de temperatura, las placas de circuito impresas y las fuentes de luz están disponibles durante un período mínimo de siete años después de la comercialización de la última unidad del modelo. Las asas, bisagras, bandejas y cestas estarán disponibles durante un período mínimo de siete años, y las juntas durante un período mínimo de 10 años después de la comercialización de la última unidad del modelo. La garantía mínima es de: 2 años para los países de la UE, 3 años para Turquía, 1 año para el Reino Unido, 1 año para Rusia, 3 años para Suecia, 2 años para Serbia, 5 años para Noruega, 1 año para Marruecos, 6 meses para Argelia, Túnez sin garantía legal, al no requerirse. Para más información sobre el producto, consulte https://eprel.ec.europa.eu/ o escanee el código QR en la etiqueta energética suministrada con el electrodoméstico.Apilamiento de las botellas de vino

14- Apilamiento de las botellas de vino

La disposición de las botellas se basa en una representación gráfica de una botella de Burdeos estándar (0,75 l). Debido a las diferentes especificaciones de las botellas, la cantidad real de carga de botellas podría ser distinta.

Consumo anual de energia (kWh/ano)
