BEDIENUNGSANLEITUNG HWS205GGEH1 HAIER

Benutzerhandbuch Weinklimaschrank

Vielen Dank für den Kauf eines Haier-Produkts. Bitte lesen Sie diese Anweisungen sorgfältig durch, bevor Sie dieses Gerät benutzen. Die Anleitung enthält wichtige Informationen, die Ihnen dabei helfen, das Gerät optimal zu nutzen und eine sichere und ordnungsgemäße Installation, Verwendung und Wartung zu gewährleisten. Bewahren Sie diese Anleitung an einem geeigneten Ort auf, damit Sie jederzeit für die sichere und ordnungsgemäße Verwendung des Geräts darauf zurückgreifen können. Wenn Sie das Gerät verkaufen, weggeben oder bei einem Umzug zurücklassen, vergewissern Sie sich, dass diese Anleitung auch beigelegt wird, damit sich der neue Besitzer mit dem Gerät und den Sicherheitshinweisen vertraut machen kann.

Legende Warnung - Wichtige Sicherheitsinformationen

Allgemeine Informationen und Tipps

Entsorgung Tragen Sie zum Schutz der Umwelt und der menschlichen Gesundheit bei. Entsorgen Sie die Verpackung zum Recyceln in die entsprechenden Behälter. Unterstützen Sie das Recycling von Elektro- und Elektronik-Altgeräten. Entsorgen Sie Geräte, die mit diesem Symbol gekennzeichnet sind, nicht mit dem Hausmüll. Geben Sie das Produkt an Ihre lokale Recyclinganlage zurück oder wenden Sie sich an Ihre Stadtverwaltung.

WARNUNG! Verletzungs- oder Erstickungsgefahr! Kältemittel und Gase müssen fachgerecht entsorgt werden. Stellen Sie sicher, dass der Schlauch des Kühlkreislaufs nicht beschädigt ist, bevor er ordnungsgemäß entsorgt wird. Trennen Sie das Gerät von der Stromversorgung. Trennen Sie das Netzkabel und entsorgen Sie es. Entfernen Sie die Bleche und Schubladen sowie die Türöffnung und Dichtungen, um zu verhindern, dass Kinder und Haustiere im Gerät eingeschlossen werden. Altgeräte haben noch einen gewissen Restwert. Eine umweltfreundliche Entsorgungsmethode gewährleistet, dass wertvolle Rohstoffe wieder verwertet und wiederverwendet werden können. Cyclopentan ist eine entzündliche für Ozon nicht schädliche Substanz, die als Treibmittel im Isolierschaum verwendet wird. Indem Sie sicherstellen, dass dieses Produkt ordnungsgemäß entsorgt wird, tragen Sie dazu bei, mögliche negative Folgen für die Umwelt und die menschliche Gesundheit zu vermeiden, die andernfalls verursacht werden könnten. Für weitere Informationen über das Recycling dieses Produkts wenden Sie sich bitte an Ihre örtlich zuständige Behörde, Ihr Müllabfuhrunternehmen oder an das Geschäft, in dem Sie das Produkt erworben haben und das von Fachleuten geführt wird.Inhalt

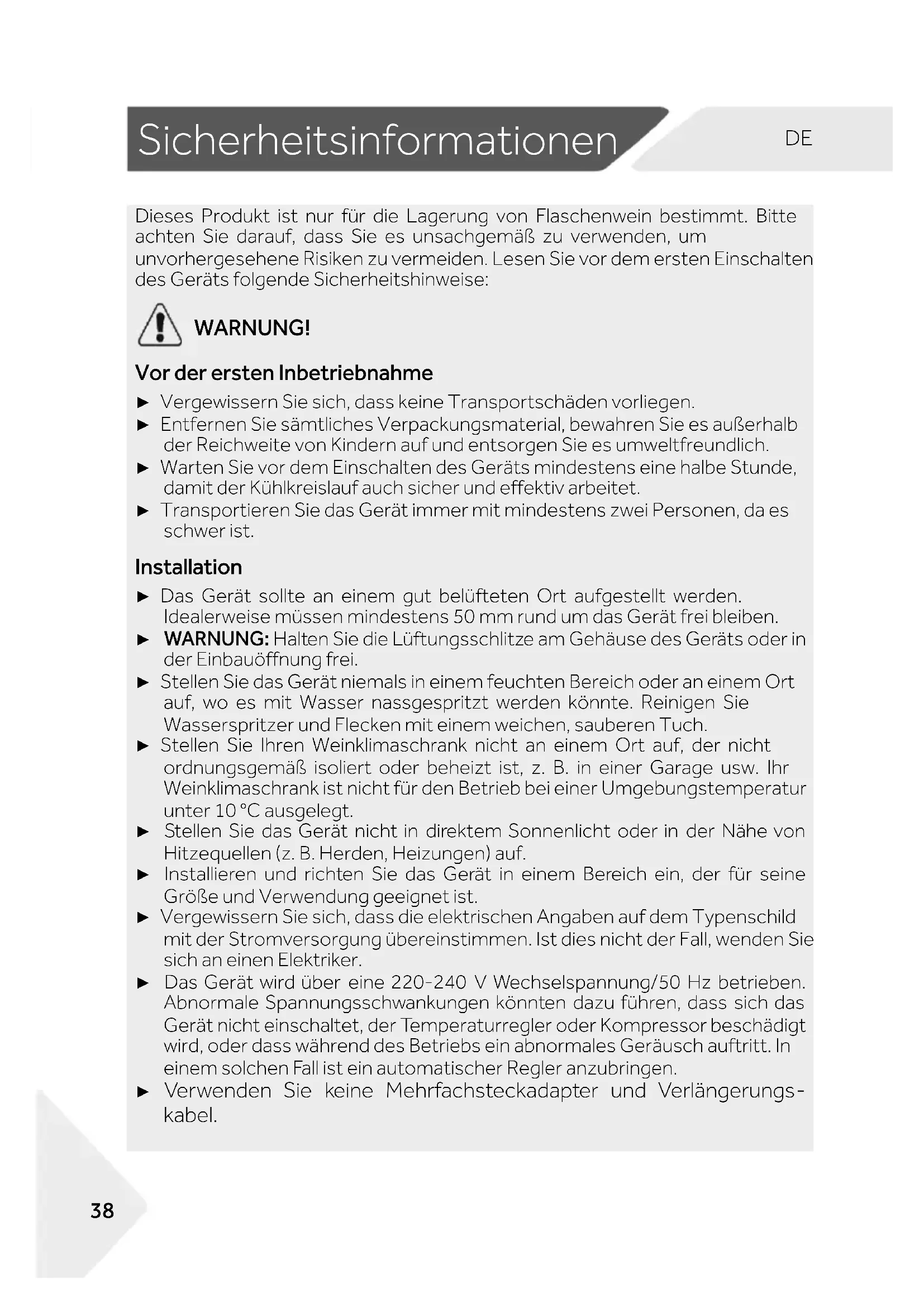

Dieses Produkt ist nur für die Lagerung von Flaschenwein bestimmt. Bitte achten Sie darauf, dass Sie es unsachgemäß zu verwenden, um unvorhergesehene Risiken zu vermeiden. Lesen Sie vor dem ersten Einschalten des Geräts folgende Sicherheitshinweise: WARNUNG! Vor der ersten Inbetriebnahme ► Vergewissern Sie sich, dass keine Transportschäden vorliegen. ► Entfernen Sie sämtliches Verpackungsmaterial, bewahren Sie es außerhalb der Reichweite von Kindern auf und entsorgen Sie es umweltfreundlich. ► Warten Sie vor dem Einschalten des Geräts mindestens eine halbe Stunde, damit der Kühlkreislauf auch sicher und effektiv arbeitet. ► Transportieren Sie das Gerät immer mit mindestens zwei Personen, da es schwer ist. Installation ► Das Gerät sollte an einem gut belüfteten Ort aufgestellt werden. Idealerweise müssen mindestens 50 mm rund um das Gerät frei bleiben. ► WARNUNG: Halten Sie die Lüftungsschlitze am Gehäuse des Geräts oder in der Einbauöffnung frei. ► Stellen Sie das Gerät niemals in einem feuchten Bereich oder an einem Ort auf, wo es mit Wasser nassgespritzt werden könnte. Reinigen Sie Wasserspritzer und Flecken mit einem weichen, sauberen Tuch. ► Stellen Sie Ihren Weinklimaschrank nicht an einem Ort auf, der nicht ordnungsgemäß isoliert oder beheizt ist, z. B. in einer Garage usw. Ihr Weinklimaschrank ist nicht für den Betrieb bei einer Umgebungstemperatur unter 10 °C ausgelegt. ► Stellen Sie das Gerät nicht in direktem Sonnenlicht oder in der Nähe von Hitzequellen (z. B. Herden, Heizungen) auf. ► Installieren und richten Sie das Gerät in einem Bereich ein, der für seine Größe und Verwendung geeignet ist. ► Vergewissern Sie sich, dass die elektrischen Angaben auf dem Typenschild mit der Stromversorgung übereinstimmen. Ist dies nicht der Fall, wenden Sie sich an einen Elektriker. ► Das Gerät wird über eine 220-240 V Wechselspannung/50 Hz betrieben. Abnormale Spannungsschwankungen könnten dazu führen, dass sich das Gerät nicht einschaltet, der Temperaturregler oder Kompressor beschädigt wird, oder dass während des Betriebs ein abnormales Geräusch auftritt. In einem solchen Fall ist ein automatischer Regler anzubringen. ► Verwenden Sie keine Mehrfachsteckadapter und Verlängerungs- kabel.Sicherheitsinformationen

WARNUNG! ► WARNUNG: Positionieren Sie keine Mehrfachsteckdosen oder tragbaren Netzteile hinter dem Gerät. ► WARNUNG: Achten Sie beim Aufstellen des Geräts darauf, dass das Stromkabel nicht eingeklemmt oder beschädigt wird. ► Treten Sie nicht auf das Netzkabel. ► Verwenden Sie eine separate, geerdete Steckdose für eine leicht zugängliche Stromversorgung. Das Gerät muss geerdet werden. ► Nur für Großbritannien: Das Gerätenetzkabel ist mit einem 3-adrigen Stecker (Erdungsstecker) ausgestattet, der in eine 3-adrige Norm-Buchse (geerdet) passt. Vermeiden Sie es, den dritten Stift (Erdung) zu kappen oder zu entfernen. Das Gerät muss so installiert werden, dass der Stecker erreichbar ist. ► WARNUNG: Achten Sie darauf, den Kühlkreislauf nicht zu beschädigen. Täglicher Gebrauch ► Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und mangelndem Wissen benutzt werden, wenn diese in die sichere Bedienung des Geräts eingewiesen wurden oder beaufsichtigt werden und die damit verbundenen Gefahren verstanden haben. ► Kinder dürfen nicht mit dem Gerät spielen. ► Kinder im Alter von 3 bis 8 Jahren dürfen Kühlgeräte zwar be- und entladen, aber die Kühlgeräte nicht reinigen und installieren. ► Halten Sie Kinder unter 3 Jahren vom Gerät fern, es sei denn, sie werden ständig beaufsichtigt. ► Kinder dürfen Reinigungs- und Pflegeaufgaben nur unter Aufsicht ausführen. ► Das Gerät sollte so positioniert sein, dass der Stecker frei zugänglich ist. ► Wenn Kohlegas oder ein anderes brennbares Gas in die Nähe des Geräts gelangt, schalten Sie das Ventil des austretenden Gases ab, öffnen Sie die Türen und Fenster und ziehen Sie nicht den Gerätenetzstecker. ► Warten Sie nach dem Ausschalten mindestens 7 Minuten, bevor Sie den Netzstecker wieder einstecken. ► Heben Sie das Gerät nicht an seinen Türgriffen an. ► Die Schlüssel müssen außerhalb der Reichweite von Kindern und nicht in der Nähe des Geräts aufbewahrt werden, um zu verhindern, dass Kinder im Inneren des Geräts verriegelt werden.Sicherheitsinformationen

WARNUNG! ► Beachten Sie, dass das Gerät für den Betrieb bei einer bestimmten Umgebungstemperatur zwischen 10 und 38 °C eingestellt ist. Das Gerät funktioniert möglicherweise nicht ordnungsgemäß, wenn es über einen längeren Zeitraum bei einer Temperatur oberhalb oder unterhalb des angegebenen Bereichs betrieben wird. ► Stellen Sie keine instabilen Gegenstände (schwere Gegenstände, mit Wasser gefüllte Behälter) auf das Gerät, um Verletzungen durch Herunterfallen oder elektrische Schläge durch Kontakt mit Wasser zu vermeiden. ► Öffnen und schließen Sie die Tür nur mit den Griffen. Der Spalt zwischen Tür und Schrank ist sehr schmal. Stecken Sie nicht Ihre Hände in diese Bereiche, um zu vermeiden, dass Sie Ihre Finger eingeklemmt werden. Öffnen und schließen Sie die Gerätetüren nur dann, wenn keine Kinder im Bewegungsbereich der Tür stehen. ► Verwenden Sie keine brennbaren, explosionsfähigen oder korrosiven Substanzen im Gerät oder in der Nähe. ► Lagern Sie keine explosiven Substanzen mit entzündlichen Treibgasen, wie Sprühdosen, in diesem Gerät. ► Lagern Sie keine Arzneimittel, Bakterien oder Chemikalien im Gerät. Dieses Gerät ist ein Haushaltsgerät, es wird daher davon abgeraten, Materialien zu lagern, die eine exakte Temperatur erfordern. ► Stellen Sie keine unnötig niedrigen Temperaturen im Weinklimaschrank ein. Bei hohen Einstellungen kann es zu Minustemperaturen kommen. Achtung: Flaschen können platzen ► Berühren Sie nicht die Innenfläche des Geräteraums, insbesondere nicht mit nassen Händen, da die Finger an der Oberfläche festfrieren könnten. ► Um eine ordnungsgemäße Weinkühlung zu gewährleisten, darf das Gerät nicht überladen werden. ► Ziehen Sie den Gerätestecker aus der Steckdose, falls die Stromversorgung unterbrochen wird oder bevor Sie das Gerät reinigen. Warten Sie vor dem Neustart mindestens 7 Minuten, da durch häufiges Einschalten der Kompressor beschädigt werden kann. ► WARNUNG: Verwenden Sie keine elektrischen Geräte im Innern des Geräts, es sei denn, der Typ wurde vom Hersteller empfohlen. Um Gefahren zu vermeiden, muss ein beschädigtes Netzkabel vom Kundenservice ausgetauscht werden (siehe Garantiekarte). ► Um die Lebensdauer des Geräts zu verlängern, sollten Sie es nicht ausschalten. ► Stellen Sie das Gerät niemals waagerecht auf den Boden. Wenn das Gerät um mehr als 45° gekippt wurde, warten Sie 24 Stunden, bevor Sie es anschließen.Sicherheitstipps

WARNUNG! Wartung / Reinigung ► Kinder müssen beaufsichtigt werden, wenn sie das Gerät reinigen und warten.

► Trennen Sie das Gerät von der Stromversorgung, bevor Sie eine routinemäßige Wartung durchführen. Warten Sie vor dem Neustart mindestens 7 Minuten, da durch häufiges Einschalten der Kompressor beschädigt werden kann. ► Fassen Sie beim Herausziehen des Gerätesteckers aus der Steckdose, den Stecker und nicht das Kabel an. ► Reinigen Sie das Gerät nicht mit harten Bürsten, Drahtbürsten, Reinigungspulver, Benzin, Amylacetat, Aceton und ähnlichen organischen Lösungen, Säure oder Alkalilösungen. Bitte reinigen Sie das Gerät mit einem speziellen Reinigungsmittel für Kühl- /Gefriergeräte, um Beschädigungen zu vermeiden. Verwenden Sie ggf. warmes Wasser und eine Natronlösung - etwa einen Esslöffel Backnatron auf einen Liter/Viertel Wasser. Spülen Sie es gründlich mit Wasser ab und reiben Sie es trocken. Verwenden Sie keine Reinigungspulver oder anderen Scheuermittel. Reinigen Sie herausnehmbare Teile nicht in der Geschirrspülmaschine. ► WARNUNG: Keine mechanischen oder sonstigen Hilfsmittel verwenden, um den Abtauvorgang zu beschleunigen, es sei denn, dies wird vom Hersteller so empfohlen. ► Wenn das Stromkabel beschädigt ist, muss es vom Hersteller, von seinem Service-Mitarbeiter oder einer gleichwertig qualifizierten Person ausgetauscht werden, um jegliches Risiko zu vermeiden. ► Versuchen Sie nicht, das Gerät selbst zu reparieren, zu zerlegen oder zu verändern. Bei Reparaturen wenden Sie sich bitte an unseren Kundendienst. ► Wenn die Leuchten beschädigt sind, müssen sie vom Hersteller, von seinem Service-Mitarbeiter oder einer gleichwertig qualifizierten Person ausgetauscht werden, um jegliches Risiko zu vermeiden. ► Entfernen Sie den Staub auf der Geräterückseite mindestens einmal im Jahr, um Brandgefahr und einen erhöhten Energieverbrauch zu vermeiden. ► Achten Sie beim Aufstellen des Geräts darauf, dass das Stromkabel nicht eingeklemmt oder beschädigt wird.Sicherheitstipps

► Positionieren Sie keine Mehrfachsteckdosen oder Verlängerungen hinter dem Gerät. ► Das Gerät darf während der Reinigung nicht besprüht oder mit Wasser beschüttet werden. ► Das Gerät darf nicht mit Wasser besprüht oder mit Dampf gereinigt werden. ► Reinigen Sie die kalte Glastür nicht mit heißem Wasser. Plötzliche Temperaturschwankungen können dazu führen, dass das Glas zerspringt. ► Wenn Sie das Gerät längere Zeit nicht benutzen, lassen Sie es offen, um zu verhindern, dass sich unangenehme Gerüche im Inneren bilden. Angaben zu Kältemittelgasen WARNUNG! Das Gerät enthält das entzündliche Kältemittel ISOBUTAN (R600a). Stellen Sie sicher, dass der Kühlkreislauf während des Transports oder der Installation nicht beschädigt wird. Auslaufendes Kältemittel kann Augenverletzungen verursachen oder sich entzünden. Falls Schäden aufgetreten sind, halten Sie sich von offenen Brandquellen fern, lüften Sie den Raum gründlich, stecken Sie die Netzkabel des Geräts oder eines anderen Geräts nicht ein oder aus. Informieren Sie den Kundendienst. Falls die Augen mit dem Kältemittel in Kontakt kommen, sofort unter fließendem Wasser ausspülen und den Augenarzt verständigen. WARNUNG: Das Kühlsystem steht unter hohem Druck. Nehmen Sie keine Änderungen daran vor. Da entzündliche Kältemittel verwendet werden, bitte das Gerät entsprechend der Anweisung installieren, handhaben und warten. Wenden Sie sich an den Fachtechniker oder unseren Kundenservice, um das Gerät zu entsorgen.Sicherheitstipps

Bestimmungsgemäße Verwendung Dieses Gerät ist ausschließlich für den Hausgebrauch und vergleichbare Verwendungen bestimmt, wie zum Beispiel: - Personalküchen in Geschäften, Büros und anderen Arbeitsumgebungen; - In landwirtschaftlichen Betrieben, für die Nutzung durch Gäste von Hotels, Pensionen und ähnlichen Unterkünften; - Bed & Breakfast (B&B); - Catering-Dienste und ähnliche, nicht kommerzielle Zwecke. ► Um eine sichere Konservierung des Weins zu gewährleisten, halten Sie sich bitte an diese Gebrauchsanweisung. ► Einzelheiten über die Gerätebereiche, die je nach Temperatur- verteilung in den verschiedenen Fächern am besten für die Lagerung bestimmter Lebensmittel geeignet sind, finden Sie im anderen Teil der Anleitung. Änderungen oder Anpassungen am Gerät sind nicht erlaubt. Eine unsachgemäße Verwendung kann zu Gefahren und zum Verlust von Garantieansprüchen führen.

Um die Qualität des Weines nicht zu beeinträchtigen, beachten Sie bitte die folgenden Hinweise: - Ein längeres Öffnen der Tür kann zu einem bedeutenden Temperaturanstieg in den Kühl- und Gefrierfächern des Geräts führen. - Wenn der Weinschrank längere Zeit leer bleibt, schalten Sie ihn aus, tauen Sie ihn ab, reinigen und trocknen Sie ihn, und lassen Sie die Tür offen, um zu verhindern, dass sich im Innenraum Schimmel bildet.Sicherheitstipps

Entsorgung Das Symbol auf dem Produkt oder auf der Verpackung weist darauf hin, dass es nicht als Hausmüll behandelt werden darf. Stattdessen sollte es an die zuständige Sammelstelle für das Recycling von Elektro- und Elektronik-Altgeräten übergeben werden. Bitte stellen Sie sicher, dass das Produkt nach seiner Außerbetriebnahme ordnungsgemäß entsorgt wird. Damit tragen Sie dazu bei, gesundheits- und umweltschädigende Auswirkungen zu verhindern, die eine nicht korrekte Entsorgung am Ende der Nutzungsdauer zur Folge haben könnte. Für weitere Informationen über das Recycling dieses Produkts wenden Sie sich bitte an Ihre örtlich zuständige Behörde, Ihr Müllabfuhrunternehmen oder an das Geschäft, in dem Sie das Produkt erworben haben. Da brennbare Isolationsblasgase verwendet werden, wenden Sie sich bitte an den Fachtechniker oder unseren Kundendienst, um das Gerät zu entsorgen. WARNUNG! Erstickungsgefahr! Kältemittel und Gase müssen fachgerecht entsorgt werden. Stellen Sie sicher, dass der Schlauch des Kühlkreislaufs nicht beschädigt ist, bevor er ordnungsgemäß entsorgt wird. Trennen Sie das Gerät von der Stromversorgung. Trennen Sie das Netzkabel und entsorgen Sie es. Entfernen Sie die Ablagen und Schubladen sowie die Türöffnung und die Dichtungen, um zu verhindern, dass Kinder und Haustiere im Gerät eingeschlossen werden.Wartung

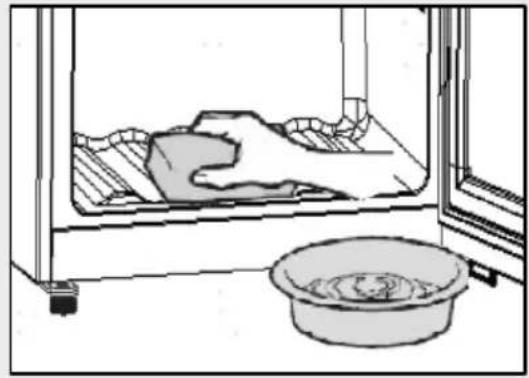

► WARNUNG: Trennen Sie das Gerät vor der Reinigung von der Stromversorgung. ► Reinigen Sie das Gerät nicht mit harten Bürsten, Drahtbürsten, Reinigungspulver, Benzin, Amylacetat, Aceton und ähnlichen organischen Lösungen, Säure oder Alkalilösungen. Reinigen Sie das Gerät mit einem speziellen Reinigungsmittel für Kühlgeräte, um Beschädigungen zu vermeiden. ► Reinigen Sie das Gerät, wenn nur wenig oder kein Wein gelagert wird. Das Gerät muss nur dann gereinigt werden, wenn es schmutzig ist. ► Reinigen Sie das Innere und das Gehäuse des Gerätes mit einem Schwamm, der mit warmem Wasser und einem neutralen Reinigungsmittel angefeuchtet wurde. ► Spülen Sie mit sauberem, warmen Wasser ab und trocknen Sie mit einem weichen Tuch. ► Reinigen Sie Geräteteile nicht in einer Geschirrspülmaschine. ► Warten Sie vor dem Neustart mindestens 7 Minuten, da durch häufiges Einschalten der Kompressor beschädigt werden kann. Reinigen Sie die Türdichtung: ► Die Türdichtungen sollten alle 3 Monate gereinigt werden, um eine ordnungsgemäße Abdichtung zu gewährleisten. Wie unten: Entfernen: Fassen Sie die Türdichtung und ziehen Sie sie entsprechend der Pfeilrichtung heraus, um die gesamte Türdichtung der Reihe nach zu entfernen. Tauchen Sie die Bürste in Wasser oder lebensmittelechtem Alkohol ein und reinigen Sie zuerst die Türdichtungsnut, indem Sie die Bürste hin- und herziehen. Wischen Sie dann die Türdichtung mit einem Tuch ab, das mit Wasser oder Alkohol in Lebensmittelqualität getränkt wurde. Reinigen Sie die Türdichtung und reiben Sie sie mit einem sauberen Tuch trocken.Wartung

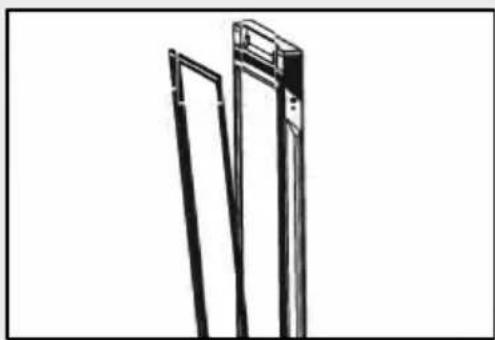

Montage der Türdichtung nach der Reinigung: Vergewissern Sie sich, dass sich vor der Installation kein Wasser auf der Türdichtung befindet. Setzen Sie die Türdichtung in die Nut ein und drücken Sie die Türdichtung von oben nach unten fest an, bis die gesamte Türdichtung in die Nut eingeführt ist. Reinigen der Einlegeböden: ► Alle Einlegeböden können zur Reinigung herausgenommen werden. ► Nehmen Sie alle Flaschen heraus. ► Ziehen Sie das Weinregal bis zum Anschlag nach vorne und heben Sie es dann schräg an, um es herauszunehmen. ► Reinigen Sie den Einlegeboden mit einem weichen Tuch. ► Warten Sie, bis die Einlegeböden trocken sind, bevor Sie sie wieder einsetzen. WARNUNG: Warten Sie nach dem Ausschalten mindestens 7 Minuten, bevor Sie den Netzstecker wieder einstecken.Zubehör

Überprüfen Sie das Zubehör und die Dokumentation gemäß dieser Liste: Name HWS113GDFH1 HWS129GFH1

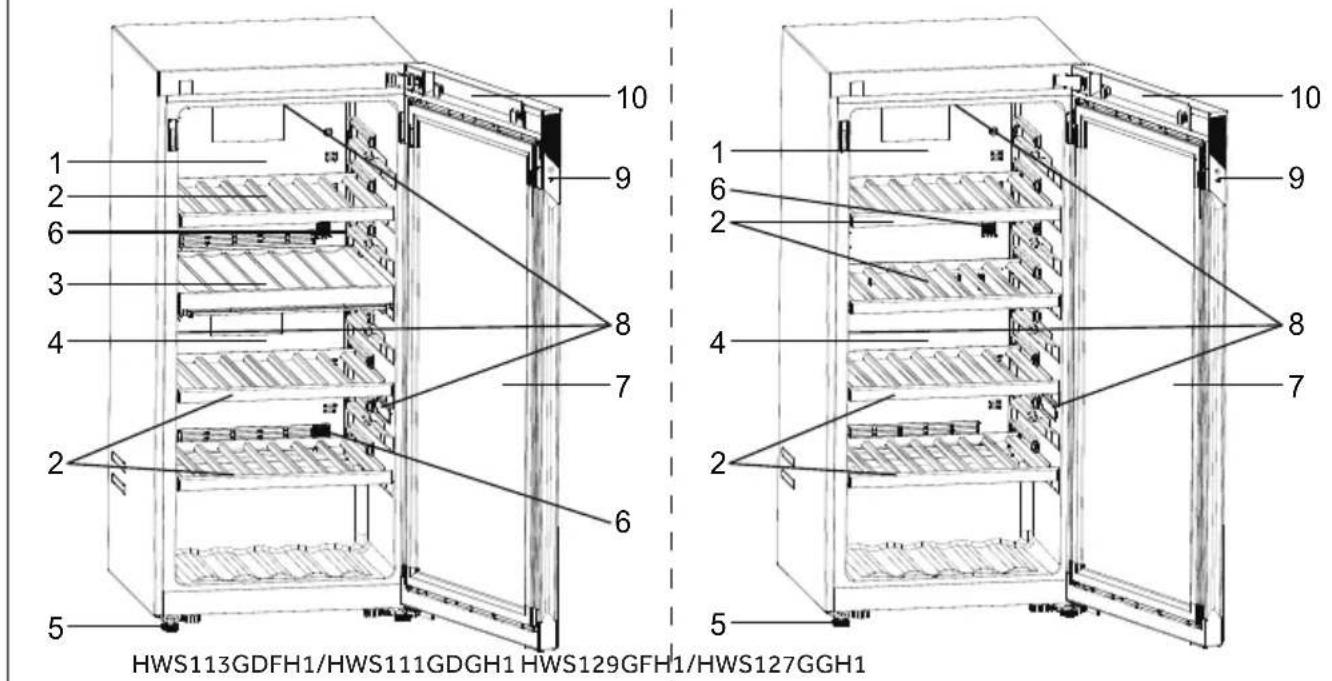

5- Produktbeschreibung

Hinweis Aufgrund von technischen Änderungen und unterschiedlichen Modellen können einige der Abbildungen in dieser Anleitung von Ihrem Modell abweichen. Geräteabbildung

4. Unterer Luftkanal

Nehmen Sie das Gerät aus der Verpackung. Entfernen Sie alle Verpackungsmaterialien, einschließlich des Schaumstoff- bodens und des Klebebandes, auf dem das Zubehör befestigt ist.

2. Umgebungsbedingungen

Die Raumtemperatur sollte immer zwischen 10 ºC und 38 ºC liegen, da sie die Temperatur im Inneren des Geräts und dessen Energieverbrauch beeinflussen kann. Installieren Sie das Gerät nicht in der Nähe anderer wärmeemittierender Geräte (Ofen, Kühlschränke).

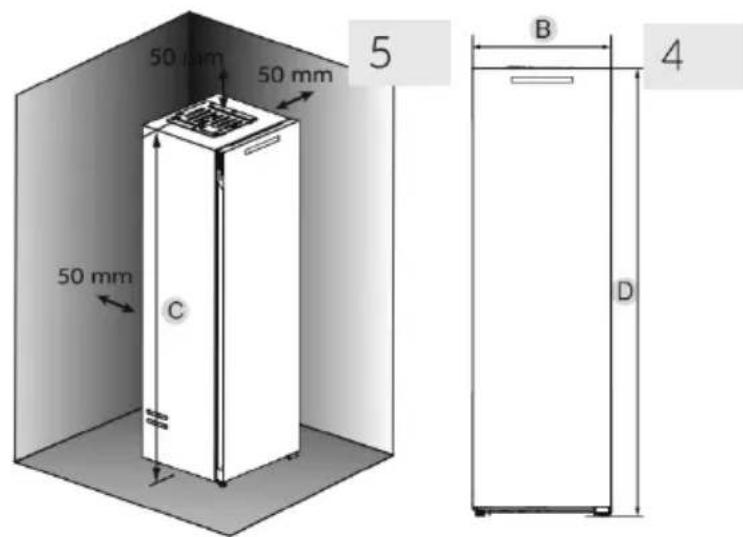

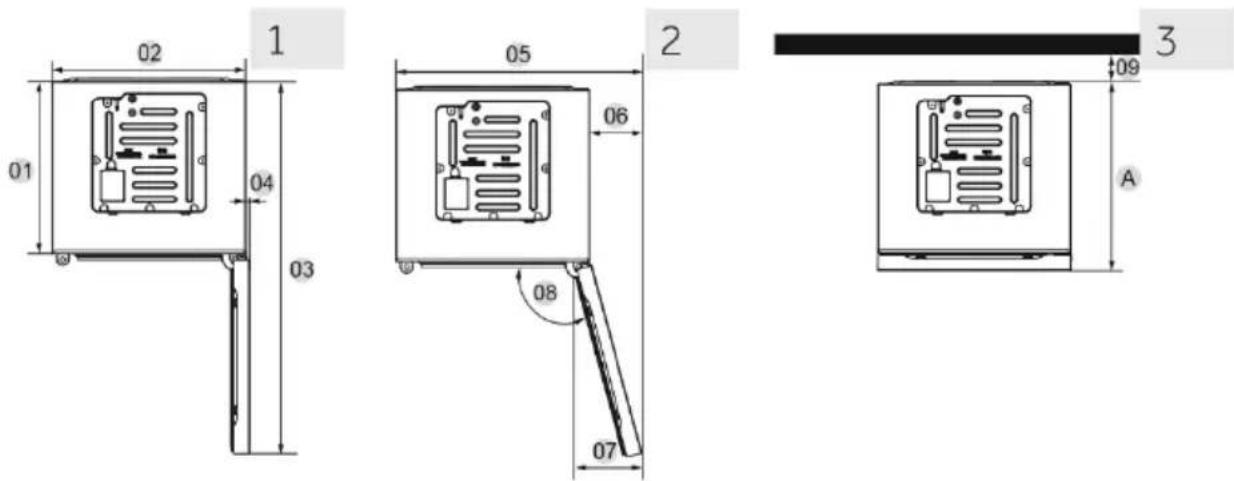

Erforderlicher Platz zum Öffnen der Tür (Abb. 1, 2, 3, 4): Damit eine ausreichende Belüftung des Geräts gewährleistet wird, müssen die Sicherheitshinweise zum ausreichenden Platzbedarf beachtet werden (Abb. 5).

WARNUNG! ► Halten Sie die Lüftungsöffnungen des Geräts oder des Einbaus frei von Hindernissen. Dieses Kühlgerät ist nicht als Einbaugerät vorgesehen.

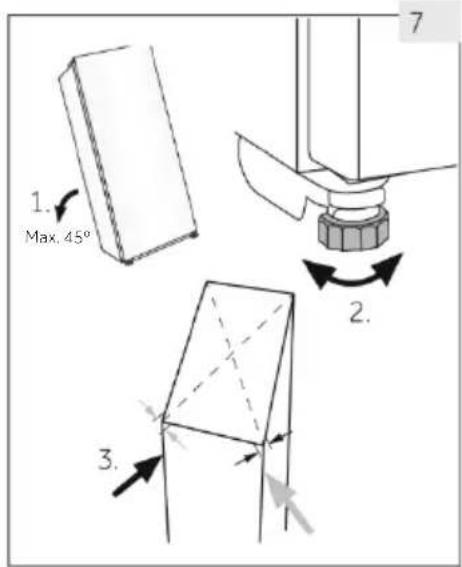

5. Geräteausrichtung

Das Gerät sollte auf einer flachen und festen Oberfläche aufgestellt werden.

1. Neigen Sie das Gerät leicht nach hinten

2. Stellen Sie die verstellbaren Vorderfüße durch

Drehen auf die gewünschte Höhe ein.

3. Die Stabilität kann durch abwechselndes

Anschlagen gegen die Diagonalen überprüft werden. Das leichte Schwanken sollte in beide Richtungen gleich sein. Anderenfalls kann sich der Rahmen verziehen; mögliche undichte Türdichtungen sind die Folge. Eine geringe Neigung nach hinten erleichtert das Schließen der Tür.

6. Justieren der Tür

Das Gerät schließt sich leichter, wenn die Nivellierfüße an der Vorderseite verwendet werden: Drehen Sie die verstellbaren Füße (Abb. 8), um sie nach oben oder unten zu verstellen: ► Durch Drehen der Füße im Uhrzeigersinn wird das Gerät angehoben. ► Durch Drehen der Füße gegen den Uhrzeigersinn, wird das Gerät abgesenkt.

Das wartungsfreie Schmieröl befindet sich in der Kapsel des Kompressors. Dieses Öl kann beim Transport durch das geschlossene Rohrsystem gelangen, wenn das Gerät gekippt wird. Warten Sie eine halbe Stunde, bevor Sie das Gerät an die Stromversorgung anschließen (Abb. 9), damit das Öl wieder in die Kapsel zurückfließen kann.

8. Elektrischer Anschluss

Stellen Sie vor jedem Anschluss sicher, dass: ► die Stromversorgung, Steckdose und Sicherung den Angaben auf dem Typenschild entsprechen. ► die Steckdose geerdet ist und kein Mehrfachstecker oder Verlängerungskabel vorhanden ist. ► Netzstecker und Steckdose richtig zusammenpassen. Schließen Sie den Stecker an eine ordnungsgemäß installierte Haushaltssteckdose an. WARNUNG! Um Gefahren zu vermeiden, muss ein beschädigtes Netzkabel vom Kundenservice ausgetauscht werden (siehe Garantiekarte).

9. Umkehrbarkeit der Tür

Bevor Sie das Gerät an die Stromversorgung anschließen, sollten Sie überprüfen, ob der Türanschlag von rechts (nach der Lieferung) nach links gewechselt werden muss, wenn der Installationsort und die Nutzbarkeit dies erfordern. WARNUNG! ► Das Gerät ist schwer. Sie benötigen zwei Personen, um die Umkehrbarkeit der Tür auszuführen. ► Vor dem Eingriff müssen Sie zuerst den Gerätestecker aus der Steckdose ziehen. ► Das Gerät nicht um mehr als 45° kippen, um Schäden am Kühlsystem zu vermeiden.Installation

1. Bereiten Sie das Nötige vor.

2. Ziehen Sie den Netzstecker.

3. Entfernen Sie die vordere und die kleine Abdeckung der

Box und entfernen Sie die kleine Abdeckung auf der anderen Seite.

4. Ziehen Sie den Anschlussstecker der Türsignalleitung ab,

ziehen Sie die Karosseriesignalleitung ab und entfernen Sie die obere Scharnierabdeckung. Entfernen Sie das obere Scharnier und schrauben Sie die Welle vom oberen Scharnier ab. Drehen Sie sie vertikal um 180° und schrauben Sie sie in der abgebildeten Richtung vom oberen Scharnier ab.

5. Entfernen Sie die vordere und die kleine Abdeckung der

Tür. Nehmen Sie dann die kleine Abdeckung von der rechten Seite ab und montieren Sie sie auf der linken Seite. Entfernen Sie die Wellenhülse und den Gummistopfenblock und montieren Sie diese auf der anderen Seite.

6. Passen Sie die Auslassposition der Türsignalleitung an die

andere Türseite an, setzen Sie das obere Scharnier in die Tür ein und führen Sie die Türsignalleitung in den Schlitz des oberen Scharniers ein. Nehmen Sie die obere Scharnierabdeckung aus der Bedienungsanleitung und montieren Sie sie.

7. Hinweis: Die Signalleitung muss nur die Farbmarkierung

8. Entfernen Sie die Nocke und den Türstopper von der

Unterseite der linken Türseite und montieren Sie sie auf der rechten Seite.Entfernen Sie die Fußbaugruppe auf der linken Seite des Kastenbodens und die rechte Laufrollenbaugruppe (siehe Abbildung). Verschieben Sie die Welle und den Nocken der Laufrollenbaugruppe von links nach rechts, befestigen Sie sie mit der Mutter und montieren Sie sie auf der linken Seite des Kastens.

9. Hinweis: Fetten Sie die Welle der Laufrollenbaugruppe ein.

10. Montieren Sie die Tür mit Scharnieren am

Kastenkörper, schließen Sie die Klemmen der Türsignalleitung an, versetzen Sie den Magnetschalter auf die andere Seite und montieren Sie die vordere Abdeckung der Tür und des Kastenkörpers.

11. FertigVerwendung

1. Vor der ersten Inbetriebnahme

► Entfernen Sie alle Verpackungsmaterialien. Dazu gehören der Schaumstoff- boden und das gesamte Klebeband, mit dem die Zubehörteile des Weinklimaschranks innen und außen befestigt werden. Bewahren Sie sie außerhalb der Reichweite von Kindern auf und entsorgen Sie sie auf umweltfreundliche Weise. ► Reinigen Sie das Gerät innen und außen mit Wasser und einem milden Reinigungsmittel, bevor Sie Wein hineinlegen. ► Warten Sie nach dem Nivellieren und Reinigen mindestens 2 Stunden, bevor Sie das Gerät an die Stromversorgung anschließen. ► Sobald Sie das Gerät an eine Steckdose angeschlossen haben, lassen Sie es mindestens 30 Minuten laufen, um sich zu akklimatisieren, bevor Sie Anpassungen vornehmen. ► Die Temperatur wird automatisch auf 12 °C eingestellt. Falls gewünscht, können Sie die Temperatur manuell ändern. Siehe Abschnitt TEMPERATUR.

2. Berührungsempfindliche Taste (Touch-Taste)

Die Tasten auf dem Bedienfeld sind berührungsempfindliche Tasten, die bei leichter Berührung mit dem Finger ansprechen.

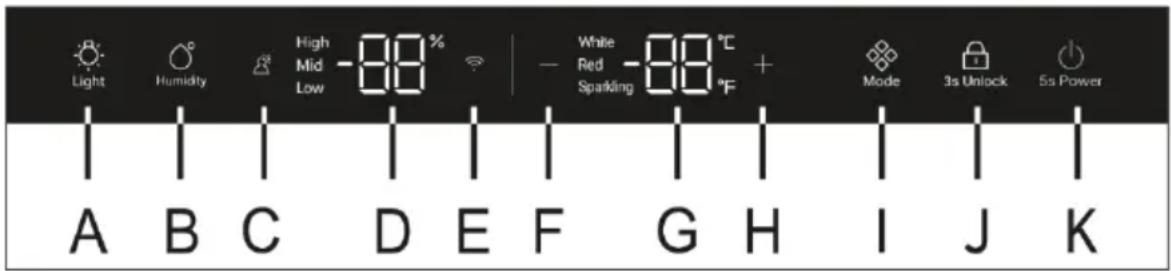

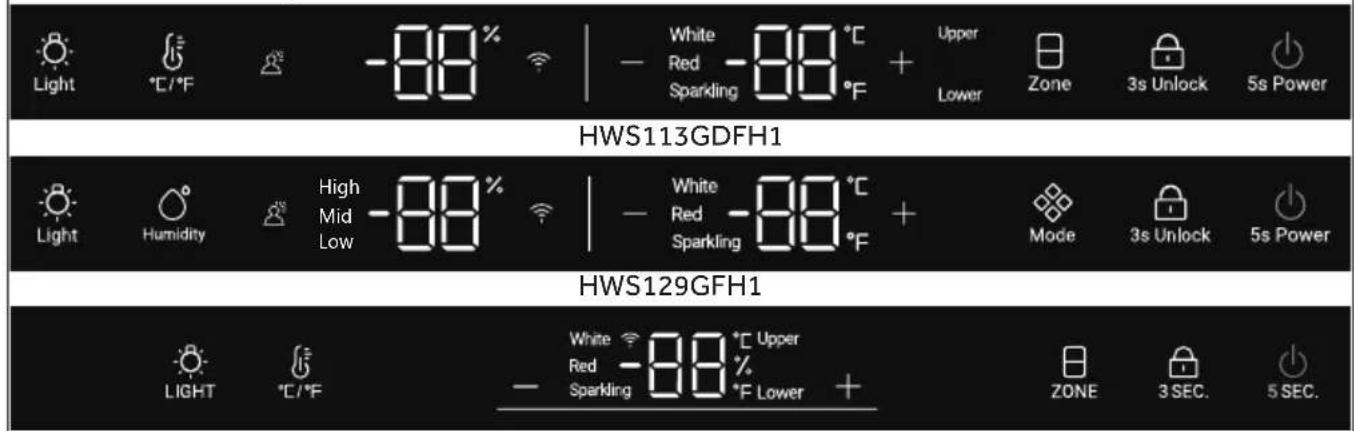

3. Beschreibung des Bedienfelds

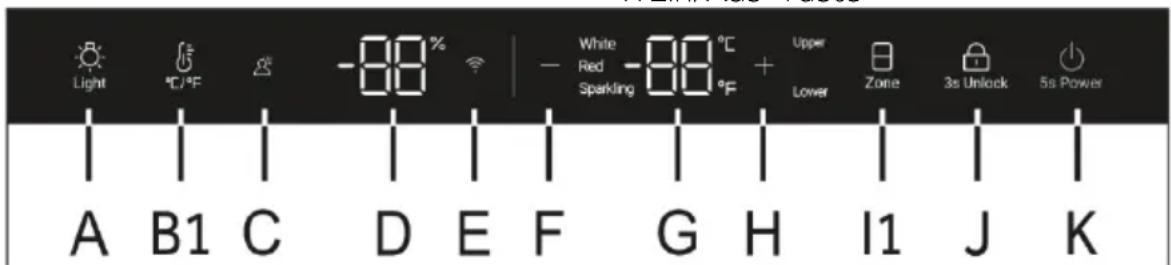

HWS129GFH1 A Taste Beleuchtung B Taste Auswahl der Luftfeuchtigkeit C Taste Motion Glow-Funktion D Anzeige Luftfeuchtigkeit E WLAN-Taste F Taste Temperatureinstellung: ab G Temperaturanzeige H Taste Temperatureinstellung: auf I Taste Zonenauswahl J Taste Sperre K Ein/Aus-Taste HWS113GDFH1 A Taste Beleuchtung B1 °C /°F Umwandlungstaste C Taste Motion Glow-Funktion D Anzeige Luftfeuchtigkeit E WLAN-Taste F Taste Temperatureinstellung: ab G Temperaturanzeige H Taste Temperatureinstellung: auf I1 Taste Auswahl Temperaturzone J Taste Sperre K Ein/Aus-TasteVerwendung

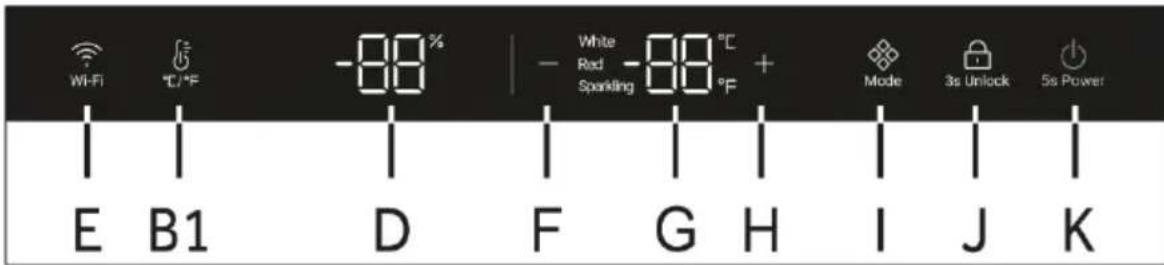

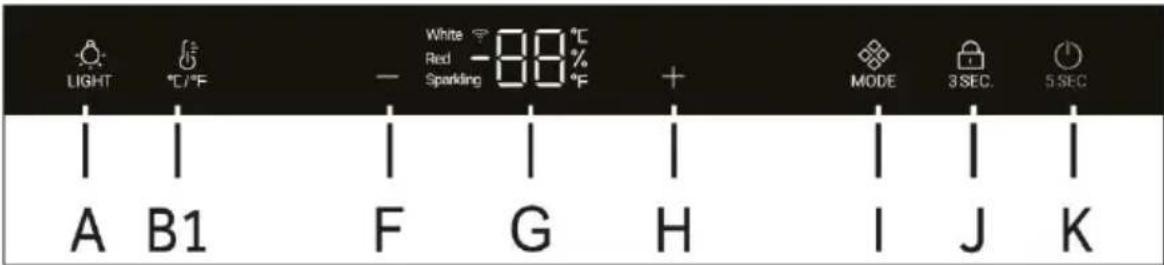

HWS209FDH1 B1 °C /°F Umwandlungstaste D Anzeige Luftfeuchtigkeit E WLAN-Taste F Taste Temperatureinstellung: ab G Temperaturanzeige H Taste Temperatureinstellung: auf I Taste Zonenauswahl J Taste Sperre K Ein/Aus-Taste HWS205GGEH1 A Taste Beleuchtung B1 °C /°F Umwandlungstaste F Taste Temperatureinstellung: ab G Temperaturanzeige H Taste Temperatureinstellung: auf I Taste Zonenauswahl J Taste Sperre K Ein/Aus-Taste

4. Automatische Verriegelungsfunktion

Drücken Sie bei gesperrtem Display die Sperrtaste 3 Sekunden lang: Auf dem Display werden 3, 2 und 1 angezeigt, das Display wird entsperrt, und das Sperrsymbol leuchtet halb auf. Wenn keine Bedienung erfolgt, wird das Display nach 30 Sekunden automatisch gesperrt. Bei gesperrtem Display sind alle Symbole eingeschaltet, und die Tasten auf dem Display können nicht bedient werden (außer der Taste für die Beleuchtung).

Wenn Sie im entsperrten Zustand die Ein/Aus-Taste 5 Sekunden lang gedrückt halten, zeigt das Display 5, 4, 3, 2 und 1 an, und der Schrank funktioniert nicht.

Hinweis Voreinstellungen

7. Modus oder Zonenfunktion

Empfohlene Temperatureinstellungen

Hinweis Auswirkungen auf die Temperaturen

9. Beleuchtungseinstellungen

12. Motion Glow-Funktion

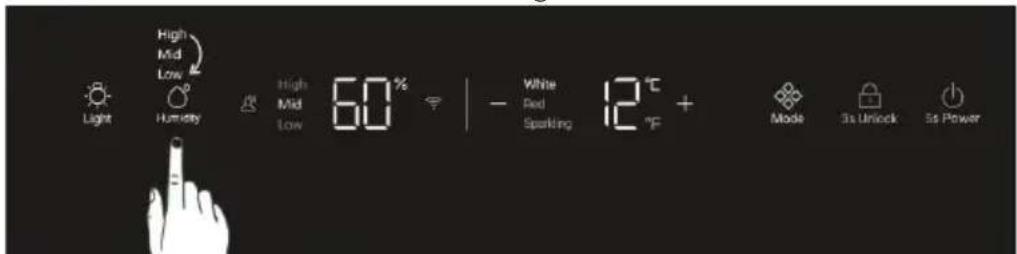

13. Luftfeuchtigkeit (bei HWS209GFH1)

Der Weinkühler ist mit einem professionellen Luftfeuchtigkeitssensor ausgestattet, der dazu dient, bei langfristiger Lagerung und korrekter Luftfeuchtigkeit im Weinkühler das Austrocknen des Korkens zu verhindern und auch Schimmelbildung auf den Weinetiketten durch zu hohe Luftfeuchtigkeit zu vermeiden. Wenn Sie die Luftfeuchtigkeit im Weinkühler einstellen, dauert es ein paar Tage bis eine Woche, bis der eingestellte Wert erreicht ist. Die Luftfeuchtigkeitsregelung im Weinkühler ist wirksam, wenn die Umgebungstemperatur zwischen 20 °C und 27 °C liegt. Bitte beachten Sie die folgenden Hinweise zur Luftfeuchtigkeit im Inneren des Weinkühlers: - Für die Weinlagerung - Die Luftfeuchtigkeit im Inneren des Weinkühlers hängt von der Umgebungs- temperatur und der Luftfeuchtigkeit der Umgebung, der Ladekapazität des Weinkühlers und der Temperatur des Weinkühlers sowie von der Dauer und Häufigkeit der Türöffnungen ab. - Das Display des Weinkühlers zeigt zeitverzögert die Veränderung der Luftfeuchtigkeit im Inneren des Gehäuses an, wobei der integrierte Feuchtigkeitswert im Inneren des Gehäuses über mehr als 2 Stunden angezeigt wird. Hinweis: Wenn Sie Ihren Weinkühler in einer sehr trockenen oder heißen Umgebung verwenden (Luftfeuchtigkeit < 30 % oder Umgebungstemperatur < 17 °C oder Umgebungstemperatur > 30 °C), empfiehlt es sich, Wasser im Inneren des Kühlers hinzuzufügen.

14. Ausschaltspeicher-Funktion

Im Falle eines Stromausfalls speichert der Weinklimaschrank die eingestellte Temperatur. Nach Wiederherstellung der Stromversorgung wird diese auf Basis der vor dem Stromausfall eingestellten Temperatur ausgeführt.

15. Türöffnungsalarm

Wenn die Tür 3 Minuten lang offen bleibt, ertönt der Summer, bis die Tür geschlossen oder eine Taste berührt wird.

16. WIFI-Moduseinstellung

PRODUKTINFORMATIONEN So aktivieren Sie das WIFI-Modul: Drücken Sie die Taste für die Beleuchtung 3 Sekunden lang, um das WLAN zu aktivieren. (Bei HWS127GGH1 and HWS111GDGH1) Drücken Sie die WLAN-Taste für 3 Sekunden, um das WLAN zu aktivieren. (Nicht bei HWS129GFH1 and HWS113GDFH1) ⋅ Das WIFI-Modul wird eingeschaltet und das WLAN-Symbol beginnt zu blinken. ⋅ Wenn der Weinklimaschrank angemeldet ist, aber das WLAN ausgeschaltet ist, blinkt das Symbol.Verwendung

⋅ Wenn der Weinklimaschrank angemeldet und verbunden ist, leuchtet das WLAN- Symbol dauerhaft. ⋅ Zum Zurücksetzen des WLAN drücken Sie die Leuchte für 3 Sekunden. (Bei HWS127GGH1 and HWS111GDGH1) ⋅ Um das WLAN zurückzusetzen, drücken Sie die WLAN-Taste für 3 Sekunden. (Nicht bei HWS129GFH1 and HWS113GDFH1)

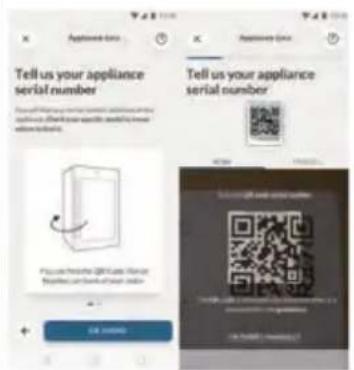

Schritt 1 Laden Sie die hOn-App aus den Stores herunter. Schritt 2 Loggen Sie sich ein oder melden Sie sich an. Schritt 3 Fügen Sie ein neues Gerät hinzu, indem Sie den Weinklimaschrank aus der Liste auswählen. Schritt 4 Scannen Sie den QR-Code oder fügen Sie manuell die Seriennummer ein. Schritt 5 Drücken Sie die Taste für die Beleuchtung am Produkt 3 Sekunden lang, um das WLAN zu aktivieren. (Nicht bei HWS127GGH1 and HWS111GDGH1)) Drücken Sie die WLAN-Taste am Produkt 3 Sekunden lang, um das WLAN zu aktivieren. (Nicht bei HWS129GFH1 and HWS113GDFH1)) Schritt 6 Das WLAN-Symbol blinkt, der Kopplungsvorgang läuft. Sie haben 5 Minuten Zeit, um den Kopplungsvorgang abzuschließen. Wenn der Vorgang abgeschlossen ist, blinkt das WLAN-Symbol nicht mehr, sondern leuchtet dauerhaft. HINWEIS:Energiespartipps

Energiespartipps ► Stellen Sie sicher, dass das Gerät ordnungsgemäß belüftet ist (siehe INSTALLATION).► Stellen Sie das Gerät nicht in direktem Sonnenlicht oder in der Nähe von Hitzequellen (z. B. Herden, Heizungen) auf. ► Vermeiden Sie unnötig niedrige Temperaturen im Gerät. Je niedriger die im Gerät einstellte Temperatur, umso höher der Energieverbrauch. ► Öffnen Sie die Gerätetür so wenig und so kurz wie möglich.► Überschreiten Sie nicht die festgelegte Anzahl an Flaschen, um den Luftstrom nicht zu behindern. ► Halten Sie Türdichtungen sauber, damit die Tür immer richtig schließt.► Die energiesparendste Konfiguration erfordert, dass die Einlegeböden im Gerät so wie geliefert eingesetzt sind und der Wein so platziert wird, dass er den Luftauslass des Kanals nicht blockiert. Bei 10 °C sollte die maximale Thermostateinstellung von 10 °C verwendet werden, und das Testlabor muss den Test unter dieser Thermostateinstellung durchführen.Ausrüstung

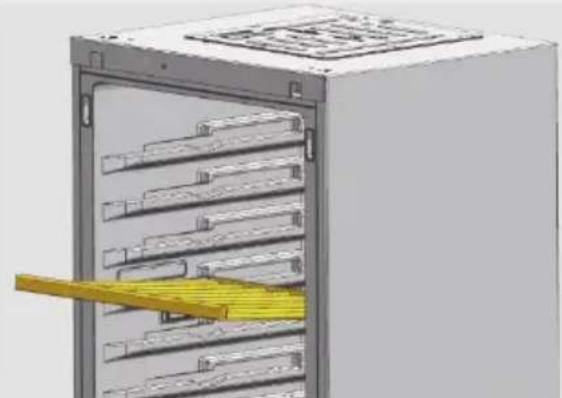

1. Die Einlegeböden sind für eine einfache Aufbewahrung und ein einfaches

Herausnehmen des Weins ausgelegt. Sie können mit einem weichen Tuch gereinigt werden.

2. Reguläre Flaschen mit einem Durchmesser von 76 mm können gestapelt werden.

3. Die Menge kann von der angegebenen Anzahl bzw. den Flaschen abweichen, wenn

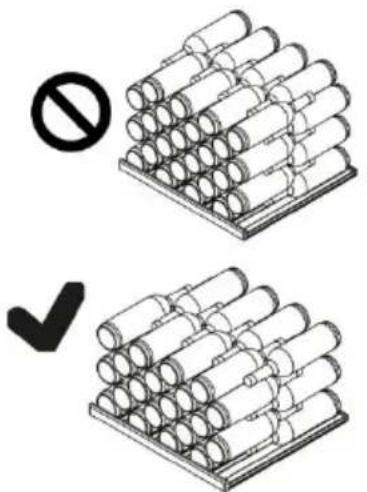

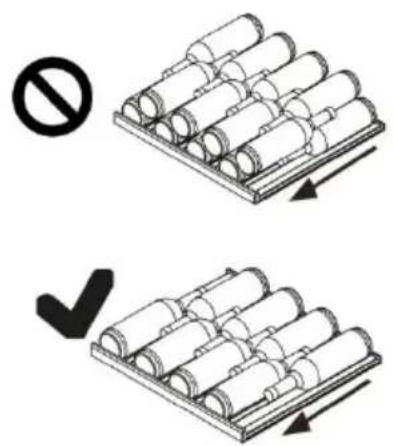

diese auf eine andere Weise gestapelt wurden. Ratschläge zum Einräumen Ihres Weinklimaschranks Wir empfehlen, dass die Anzahl der Weinflaschen nicht mehr als vier Lagen pro Einlegeboden betragen sollte und dass die Tragkraft der Weineinlegeböden 50 kg nicht übersteigen sollte. Prüfen Sie vor dem Hineinlegen der Flaschen in den Weinklimaschrank, ob die Einlegeböden dem Gewicht gut standhalten. Vergewissern Sie sich außerdem, dass keine Flasche aus den Einlegeböden herausragt, um zu vermeiden, dass Flaschen beim Schließen gegen die Glastür schlagen.

Die LED-Leuchte schaltet sich ein, wenn die Tür geöffnet wird. Berühren Sie die Taste für die Beleuchtung: Die Beleuchtung schaltet sich ein. Berühren Sie die Taste für die Beleuchtung erneut: Die Beleuchtung schaltet sich aus. Um die Energieeffizienz zu erhöhen, sollte die Beleuchtung ausgeschaltet werden, wenn Sie nicht in den Weinklimaschrank sehen.

Zum Verriegeln des Weinklimaschranks schließen Sie die Tür und stecken Sie den Schlüssel in das Schloss: ► Sperren Sie die Tür, indem Sie den Schlüssel im Uhrzeigersinn drehen. ► Entriegeln Sie die Tür, indem Sie den Schlüssel gegen den Uhrzeigersinn drehen.Pflege und Reinigung

10- Pflege und Reinigung

Das Abtauen des Weinklimaschranks erfolgt automatisch, es ist keine manuelle Tätigkeit erforderlich.

2. Austausch der LED-Leuchte

Die LED-Leuchte nutzt als Lichtquelle eine LED mit geringem Energieverbrauch und langer Lebensdauer. Bei Anomalien wenden Sie sich bitte an den Kundenservice. Siehe KUNDENSERVICE.

Ersetzen Sie die LED-Leuchte nicht selbst. Sie darf nur vom Hersteller oder von einem autorisierten Service-Mitarbeiter ausgetauscht werden. DC 12 V, max. Leistung 2,5 W*5.

3. Nichtverwendung über einen längeren Zeitraum

Ziehen Sie das Netzkabel ab. Reinigen Sie das Gerät und die Türdichtungen wie oben beschrieben. Halten Sie die Tür offen, um zu verhindern, dass sich schlechte Gerüche bilden.

4. Verstellen des Geräts

1. Nehmen Sie alle Flaschen heraus und ziehen Sie den Gerätestecker.

2. Fixieren Sie die Einlegeböden und andere bewegliche Teile im Weinklimaschrank mit

3. Den Weinklimaschrank um maximal 45° kippen, um eine Beschädigung des Kühlsystems

5. Luftaustausch mit Aktivkohlefilter

Die Art und Weise, wie die Weine weiterhin reifen, hängt von den Umgebungsbedingungen ab. Daher ist die Luftqualität entscheidend für die Konservierung des Weins. Im unteren Bereich der Geräterückwand wurde ein Aktivkohlefilter eingebaut, um Rückstände optimal filtern zu können. Hinweis Wir empfehlen, den Filter einmal pro Jahr austauschen. Filter erhalten Sie bei Ihrem Händler. Filterwechsel

1. Entfernen Sie das Weinregal;

2. Stecken Sie den Schraubendreher in die abgebildete

Position im Kabelrahmen und heben Sie die Aktiv- kohleabdeckung heraus;

3. Öffnen Sie die Schutzklammer nach außen, nehmen Sie

die Aktivkohle heraus und setzen Sie sie wieder ein;

4. Setzen Sie die Aktivkohleabschirmung in der gezeigten

Richtung in die Abdeckplatte des Luftkanals ein und drücken Sie sie dann nach unten, um sie an der Abdeckplatte des Luftkanals zu befestigen.Fehlerbehebung

Viele auftretende Probleme können von Ihnen selbst ohne spezifische Fachkenntnisse gelöst werden. Bei Problemen prüfen Sie bitte alle angezeigten Möglichkeiten und befolgen Sie die nachstehenden Anweisungen, bevor Sie einen Kundendienst kontaktieren. Siehe KUNDENSERVICE. WARNUNG! ► Schalten Sie das Gerät vor der Wartung aus und ziehen Sie den Netzstecker aus der Steckdose. ► Elektrische Geräte sollten nur von qualifizierten Fachelektrikern repariert werden, da unsachgemäße Reparaturen erhebliche Folgeschäden verursachen können. ► Ein beschädigtes Netzgerät darf nur durch den Hersteller, seinen Kundendienst oder ähnlich qualifizierte Personen ersetzt werden. Fehlercode Ursache Lösung

Niedrigtemperaturalarm, wenn der Temperatursensor für HWS129GFH1 oder HWS127GGH1 oder HWS113GDFH1 oder die obere Temperaturzone von HWS111GDGH1 niedrig ist.

1. Die Umgebungstemperatur

2. Die Verbindung des Kompressors

3. Den Widerstand des

Temperatursensors überprüfen.

Niedrigtemperaturalarm, wenn der Sensor der unteren Temperaturzone für HWS113GDFH1 or HWS111GDGH1 niedrig ist.

1. Die Umgebungstemperatur

2. Die Verbindung des Kompressors

3. Den Widerstand des

Temperatursensors überprüfen.Fehlerbehebung

Problem Mögliche Ursache Mögliche Behebung Der Kompressor funktioniert nicht.

• Der Netzstecker ist nicht an die Steckdose angeschlossen.

• Den Netzstecker anschließen. Das Gerät läuft häufig oder zu lange.

• Die Außentemperatur ist zu hoch.

• Das Gerät wurde über einen längeren Zeitraum ausgeschaltet.

• Eine Gerätetür wurde nicht richtig geschlossen.

• Die Tür wurde zu häufig oder zu lange geöffnet.

• Die Türdichtungen sind verschmutzt, verschlissen, gerissen oder verrutscht.

• Die erforderliche Luftzirkulation ist nicht gewährleistet.

• Die Temperatur ist zu niedrig eingestellt.

• In diesem Fall ist es normal, dass das Gerät länger läuft.

• Normalerweise dauert es eine Weile, bis das Gerät vollständig abgekühlt ist.

• Tür schließen und sicherstellen, dass das Gerät auf einem ebenem Untergrund steht und dass keine Lebensmittel oder Behälter gegen die Tür stoßen.

• Tür nicht zu häufig öffnen.

• Die Türdichtung reinigen oder vom Kundenservice ersetzen lassen.

• Für ausreichende Belüftung sorgen.

• Das Problem löst sich von selbst, sobald die gewünschte Temperatur erreicht ist. Das Innere des Weinklimaschranks ist schmutzig und/oder übelriechend.

• Das Innere des Weinklimaschranks muss gereinigt werden.

• Das Innere des Weinklimaschranks reinigen. Das Innere des Geräts ist nicht kalt genug.

• Die Temperatur ist zu hoch eingestellt.

• Flaschen wurden erst kürzlich hinzugefügt.

• Eine Gerätetür wurde nicht richtig geschlossen.

• Die Tür wurde zu häufig oder zu lange geöffnet.

• Die Türdichtungen sind verschmutzt, verschlissen, gerissen oder verrutscht.

• Die Temperatur zurücksetzen.

• Lassen Sie den kürzlich hinzugefüg- ten Flaschen Zeit, die gewünschte Temperatur zu erreichen.

• Tür nicht zu häufig öffnen.

• Die Türdichtung reinigen oder vom Kundenservice ersetzen lassen. Das Innere des Geräts ist zu kalt.

• Die Temperatur ist zu niedrig eingestellt.

• Die Temperatur zurücksetzen.

Problem Mögliche Ursache Mögliche Behebung

12- Technische Daten

Produktdatenblatt gemäß der EU-Verordnung Nr. 2019/2016 Marke Haier Haier Modellname / Kennung HWS129GFH1 HWS113GDFH1 HWS127GGH1 HWS111GDGH1 Kategorie Weinklimaschrank Weinklimaschrank Energieeffizienzklasse

Jährlicher Energieverbrauch (kWh/Jahr)

99/113 156/156 Lagerraum 1/2 1/2 Lagervolumen (L) 226/220 226/220 Klimaklasse: Dieses Gerät ist für die Verwendung bei einer Umgebungstemperatur zwischen 10 °C und 38 °C ausgelegt. SNNST SNNST Luftschall-Lärmemissionen (dB (A) re 1pW) B (35) C(37) Gerätetyp Freistehend Freistehend Dieses Gerät ist ausschließlich für die Weinlagerung bestimmt.

1) basierend auf Standard-Testergebnissen für 24 Stunden. Der tatsächliche

Energieverbrauch hängt von der aktuellen Umgebung, der Anzahl an Flaschen, der eingestellten Temperatur, dem Öffnen und Schließen der Tür usw. ab

2) Die Nennleistungsaufnahme ist der Wert, der gemäß der Standardprüfung ermittelt

wird, wenn das Innenlicht des Weinklimaschranks nicht eingeschaltet ist. - Subnormal: Dieses Kühlgerät ist für die Verwendung bei einer Umgebungstemperatur zwischen 10 °C und 32 °C ausgelegt. - Normal: Dieses Kühlgerät ist für die Verwendung bei einer Umgebungstemperatur zwischen 16 °C und 32 °C ausgelegt. - Subtropisch: Dieses Kühlgerät ist für die Verwendung bei einer Umgebungstemperatur zwischen 16 °C und 38 °C ausgelegt. - Tropisch: Dieses Kühlgerät ist für die Verwendung bei einer Umgebungstemperatur zwischen 16 °C und 43 °C ausgelegt. Normen und Richtlinien Dieses Produkt erfüllt die Anforderungen aller geltenden EG-Richtlinien mit den entsprechenden harmonisierten Normen, die eine CE-Kennzeichnung vorsehen.

Haier-Standorte in Europa Land* Postanschrift Land Postanschrift Italien

Deutschland Österreich

Polen Tschechien Ungarn Griechenland Rumänien Russland

Vereinigtes Königreich

Die Mindestgarantie beträgt: 2 Jahre für EU-Länder, 3 Jahre für die Türkei, 1 Jahr für Großbritannien, 1 Jahr für Russland, 3 Jahre für Schweden, 2 Jahre für Serbien, 5 Jahre für Norwegen, 1 Jahr für Marokko, 6 Monate für Algerien, Tunesien keine gesetzliche Gewährleistung erforderlich. Weitere Informationen zum Produkt finden Sie unter https://eprel.ec.europa.eu/ oder scannen Sie den QR-Code auf dem Energieetikett, das dem Gerät beiliegt.Stapeln von Weinflaschen

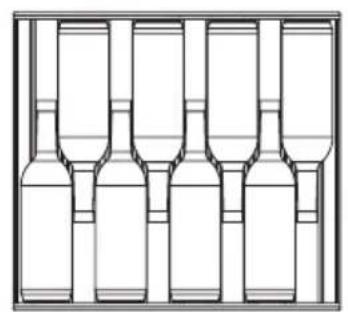

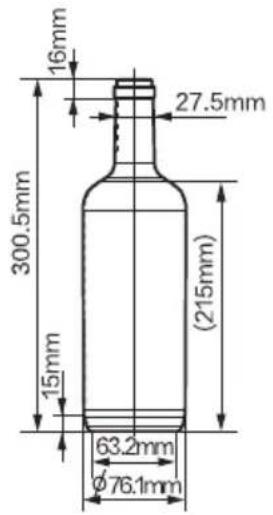

14- Stapeln von Weinflaschen

Die Flaschenanordnung basiert auf der grafischen Darstellung einer Standard- Bordeaux-Flasche (0,75 l). Aufgrund der unterschiedlichen Flaschen- spezifikationen kann die tatsächliche Füllmenge an Flaschen unterschiedlich sein.
