NÁVOD NA OBSLUHU WS092S HAIER

5 规格、装箱单、装瓶图

技术数据

型号	气候类型	防触电保护类型	总容积(L)	额定电压(V)	额定频率(Hz)	输入功率(W)	温度范围(°C)	装瓶量	噪声声功率级dB(A)	年耗电量(kW·h/y)	标准耗电量(kW·h/24v)	制冷剂R600a(g)	电源软级连接方式	重量(kg)	外形尺寸宽×深×高(mm)
	SNNST	S0925	80 5	220	50		~202982	38	165	0.41	32	Y	73	595*635*1265
WS1365	SNNST	I		220	50	85	5~203086		181	0.498	50	Y	87
WS1515	SNNST	I	366	220	50	85	5~20	151	38	189	0.47	55	Y	96	595*635*1850

注：根据国家标准规定，气候类型为SNNST时，酒柜使用环境温度10-38℃
- 技术数据中所标注的“噪声（声功率级）”是在国家标准GB/T 8059规定的消声室内，环境温度为23℃。将酒柜空载、关门后至少运行16h。在酒柜达到规定的速度且运行稳定后进行测试。按照标准规定，模拟酒柜靠坡放置，在距离酒柜前、左、右、上四个表面1米处的矩形六面体中设定六个噪声测试点，测量至少三个开停周期。在使用过程中，由于受酒柜装载酒类数量、环境噪音、开关门、压缩机开停等影响，实际噪声与标注值有差异是正常的。
技术数据中所标注的年耗电量是按照国家标准GB/T 8059要求的方法分别在32℃和16℃环境温度下，模拟用户使用时进行测试，所得一年电能消耗量（其中32℃环温下的耗电量按照173天、16℃环温下的耗电量按照192天计算）。
技术数据中所标注的标准耗电量是根据国家标准GB/T 8059要求的方法，分别在32℃和16℃环境温度下进行测试，消耗温度控制在12℃情况下，不开门、稳定运行24小时所测得的耗电量。
产品能耗等级及能耗标准请参照产品能耗标贴。在实际使用过程中，当环境温度过高、开关门频繁，以及一次性放入酒品过多时，会增加酒柜的热负荷，实际耗电量会高于标注值，是正常现象。
该系列产品执行企业标准：Q/0212BGC 007，
（注：本公司注重科技更新，参数更改后，恕不另行通知）

装箱单

型号			木酒架小木酒辣糯圈说明书		远孔销	钥匙
MS092S	1	1	3	1	1	2
MS136S	1	1	5	1	1	2
MS151S	1	0	6	1	1	2

注：本产品因不断研究改进，本公司保留冷柜各部件的变更权利，恕不另行通知，敬请谅解。

装瓶示意图及标准瓶图示

小酒架装瓶示意图

酒架装瓶示意图

标准瓶

WS092S
(装瓶量92瓶)

WS136S WS151S
(装瓶量136瓶)

(装瓶量151瓶)

6 保修政策

海尔酒柜保修说明

感谢您使用海尔牌酒柜，我公司将按照《中华人民共和国消费者权益保护法》和国家技术监督局、

财政局关于《部分商品修理更换退货责任规定》的有关规定。凭此保修证及发票为您提供下列服务

1. 整机免费包修一年

2.主要零部件（包括压缩机、蒸发器、电磁阀、主控板、柜体、冷凝器、门体、温控器、过滤器、

毛细管、风扇电机、化霜加热丝、制冰机总成、定时器）免费包修三年。

3.下列情况，不属免费服务范围，但可实行收费修复、终身服务：

[A] 不能出示保修证及发票；

[B] 发票涂改：

[C] 意外因素和使用不当造成损坏；

[D] 未经我公司许可，自行修理造成的损坏；

[E] 超过三包有效期，经修复仍可继续使用。

1. 三包有效期自开发票之日起计算，扣除因修理占用和无零配件待修的时间。三包有效期内消费者凭发票及三包凭证办理修理、换货、退货。

5.产品自售出之日起7日内，发生性能故障，消费者可以选择退货、换货或修理。

6.产品自售出之日起15日内，发生性能故障，消费者可以选择换货或者修理。

1. “性能故障”，是指产品不符合安全、卫生需求、存在危机人身、财产安全的不合理危险；或者不具备产品应当具备的使用性能；或者不符合明示的质量状况。

用户须知

对于超过包修期的产品，海尔服务人员上门提供有偿服务，有偿费用（超包收费）包括修理人工费和零部件费。用户所有的费用以维修人员出示的海尔统一收费标准收费，并由服务人员开具发票，否则可拒绝交费。

有害物质含量表

产品中有害物质的名称及含量表
部件名称	有害物质					*上述明细中的部件为不同型号产品所包含的主要部件的汇总,本产品是否包含该部件,以产品的实际结构为准。*明细表中未列明的,等客户定制产品的部分POP广告配额外,本产品中含有的其它部件或材料均不多有害物质;*明细含有害物质的原有部件及材料,均符合政府和HS对有害物质限制使用的严格要求,请放心使用。温馨提示:为了保护环境,本产品或其中的部件报废后,作为消费者在您有责任将与生活垃圾分送,这至有资质的回收站点。□、由回收处理记录按照国家相关规定进行分类标准,回收条件不变。□、有关本产品的资质处理的详细信息,请查询当地政府、废水处理机构等。
	铅(Pb)	汞(Hg)	镍(Sd)	六价铬(O2+Ni11)	多用途苯(PBB)
箱壳、门壳	○	○	○	○	○
内脏、门柜、门封	○	○	○	○	○
压缩机	×	○	○	○	○
监控器、开关、指示灯	×	○	○	○	○
电饭煲、电饭煲、主卧板、风机、电磁阀、变压器	×	○	×	○	○
保温材料	○	○	○	○	○
制冷剂	○	○	○	○	○
制冷管件	○	○	○	○	○
照明灯	×	×	○	○	○
PDP广告用品	×	○	×	○	○

Haier

酒柜

使用说明书

595*635*1655

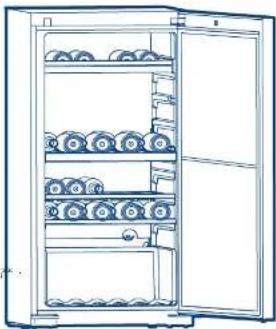

Line drawing of an open refrigerator with shelves holding circular components (no text or symbols)

WS092S

WS136S

WS151S

·使用前请仔细阅读本说明书

本公司保留说明书解释权

准为物 实 以语观外品

·阅后请与发票一并妥善保存

如遇产品技术或软件升级，恕不另行通知

·本产品只适合在中国大陆销售机使用

合格证

Certificate of Quality

本产品按照相关标准生产，经检验合格，准予出厂。

尊敬的海尔用户

感谢您选择和使用海尔产品。我们承诺：您任何海尔产品需要安装或维修服务时，我们

将提供“1+5”或套服务

1: 服务一次就好。

5：五项组合增值服务： （1）安全利用服务，服务前为用户安全利用并提供讲解到位

(2) 讲解信号服务：向用户讲解产品使用，保养常识，引导用户正确使用；

(3) 一站通检服务：不仅服务好本产品。对用户家具他海尔产品进行通检

（4）全程无忧服务：向用户提供上门设计、送房、安装、家电清洗、延保、回收、以旧换

（5）现场清理服务：服务完毕按服务现场清理干净。

体现海尔真诚、贴心的服务，海尔友情提醒您

产品的安装服务，因用户的安装环境、个性需求不同，如需增加材料或有特殊服务项目支付

材料费，具体付要请参照服务工程师出示的《服务收费指导价格标准手册》，如服务工具按不规则收取或服务合同执行不到位，以增加每年全国客服电话：

4006.999.999或登录海尔自助服务专区评价

海尔，则待您的参与！

如果您的产品有服务需求，欢迎体验海尔自助服务专区。

(1) 海尔服务网址: http://service.haler.com;

(2) 海尔优家APP：扫描机器上的二维码、手机客户端下载APP；
(3) 微信公众号：海尔服务

如果您需要选购更多产品，请

如果您需要进行更多产品，需立即购买手机商城？有100%的手机商城。

青岛海尔特种电冰柜有限公司

地址：青岛经济技术开发区海尔工业园

在线报修地址：http://service.haier.com

售后服务热线：4006 999 999

网址：www.haier.com

版次：2018年第1版

专用号：0070513523

家代码：Vxxxxx

1 安全警告（使用前请先阅读）

禁止

凡带有该标志的内容，是必须禁止的行为，否则可能会造成产品的损坏或危及使用者的人身安全。

警示

凡带有该标志的内容，是关系到产品的安全使用和使用者的人身安全，必须严格按要求操作，否则可能会造成产品的损坏。

凡带有该标志的内容，是使

用者必须引起重视的部分，

否则会因操作不当引起产品

损伤或造成其它损失。

本机使用交流 220V/50Hz 电源

如果电压波动范围较大（超过187V\~242V），有可能造成酒柜无法启动、遥控器或压缩机损毁，或者有异常噪声。这时候，需要加装1000W以上的自动稳压器配合使用。

使用三眼插座（接地）

· 在任何情况下，请保证所使用的插座连接了接地线，并且切勿改造电源线和插头。· 电源线插头应保持与插座牢固接触，否则可能导致火灾。

·酒柜安装就位后，插头应在容易被够到的地方，以保证发生意外时可以及时拔下酒柜插头。

切勿损坏电源线

·切勿以拉扯电源线的方法拔出酒柜的插头。一定要握住插头，然后从插座中拔出。

· 切勿让箱体压住电源线或人为踩踏电源线。

· 搬运酒柜时，请小心谨慎，将电源线捆扎起来，切勿滚压电源线。

当电源线损坏时

· 当电源线损坏或插头出现磨损时，切勿使用。必须到厂家指定的维修点或由具有专业资格的人员来更换。

如果电源线需要加长，加长线的截面面积不得小于0.75mm²。

当有煤气等易燃气体泄漏时

请先关闭气体泄漏的阀门；然后打开门窗、通风排气，切勿搭拔酒柜电源插头。

小心冻伤

酒柜开始运行后，切勿用手触摸内胆表面，尤其是手湿的时候，否则，皮肤可能会粘在内胆表面上，造成伤害。

酒柜废弃不用时

请使酒柜远离火源，以防意外，并且请将酒柜门卸掉，以免儿童进入玩耍而发生意外，并将酒柜送到指定处理地点进行处理。

在酒柜附近，切勿存放或使用汽油以及其它易燃物品，以免引起火灾。

酒柜内严禁放入易燃、易爆的危险品以及强腐蚀性的酸、碱等。

·切勿在酒柜储藏室内使用电器。

请注意看护儿童

- 防止儿童进入酒柜内部玩耍

·防止儿童将手、脚等伸入酒柜机仓、后背等金属防护部件的各种冲孔、边缝处，以免对身体造成意外伤害。

注意防水

切勿用水喷淋、冲洗酒柜，也不要将酒柜放置在潮湿、容易溅到水的地方，更不能向酒柜内充水，以免影响酒柜的电气绝缘性能。甚至可能会导致触电、火灾等意外。

严禁私自改造酒柜

严禁私自拆卸、改造酒柜，禁止人为损坏制冷管路。

维修酒柜必须由具有专业资格的人员来进行。

以下情况请拔下电源插头

清洁及维修酒柜前，或者当酒柜出现故障或停电时，请拔下酒柜的电源插头，至少保持间隔5分钟，才能再次接通电源，以防因连续启动而损坏压缩机。

本器具用于家用和类似用途,如:

·商店、办公室或其它工作场合的厨房区域； ·农场以及宾馆、汽车旅店和居住型环境的顾客； ·家庭旅馆型环境； ·餐饮业和类似的非零售业应用。

本产品按照国家标准的规定，只适用于储藏葡萄酒，不能用于其它用途，如储存活物、鲜花、药品、疫苗、化学试剂、血液制品和生物制品等。

各部件说明

酒柜各部分构件名称

放置

连接电源前先取下电源插头上的插头护套。请将电源插头插在220V单相三级交流电电源插座上。通电源后进行试运行，若一个小时有明显降温感觉，表示工作正常，然后将酒类装入柜内储藏。

酒柜需放置于平坦坚固的地面，如需垫高，亦需选择平稳、坚硬、不可燃的垫块，切勿将包装泡沫垫块用来垫高酒柜。

不要放在潮湿或易溅水的地方，溅得水及污物应及时用软布擦干净，以防止生锈及影响电气绝缘性能。

不要放置在太冷能够结冰的环境中，也不要放在雨中使用。

放置酒柜应该远离热源并避免太阳光直射，以免影响酒柜的工作性能。

箱体外侧发热，为正常现象。 应放置于通风良好的地方，酒柜周围包括后背应留有10cm以上的空间。

调控运行

产品外形尺寸示意图：

注：各系列型号产品的尺寸见技术数据。

因使用状态和环境不同，您所使用的酒柜柜内温度可能与以上数据不完全相符。

设定温度值控制箱内平均温度，因此显示温度与箱内实际温度有一定误差是正常的。

温馨提示：本酒柜产品无WIFI物联网功能

主要功能介绍

酒柜分为上、下两个温区，显示板温度显示范围为5℃\~20℃，默认储藏温度设置值均为12℃，为更好地使用产品，请在初次使用时自行设定储藏温度。

a. 设置按键：按下【设置】按键，持续3秒，上温区温度显示数字开始闪烁，进入上箱温度设定状态；此时再轻按一下【设置】键，下温区温度显示数字开始闪烁，进入下拍温度设定状态。通过短按显示面板上的【A】【V】键实现上、下温区的温度调节，每按一下【A】【V】键，则设置温度增加或减少1℃。若5秒内没有按键操作，系统将自动默认当前设定状态；下温区闪烁状态下，轻按【设置】键，系统将退出设置状态。

b. 照明按键：酒柜上、下箱内顶部设有LED灯，用于内部照明。按下【照明】键，开启照明灯。需要关闭时，再按一下【照明】按键，关闭照明灯。（用户不得自行更换LED灯板部件。如果照明灯不完，请联系售后服务中心，请专业人员更换）

c. ℃/℃转换功能：长按【照明】按键3秒，可进行℉/℃符号转换。

d. 报警：当上(或下)箱内实际温度过高和过低时，本酒柜都会出现高低温报警，以确保酒品的安全。当开门超过1分钟时，酒柜会发出“滴油”的报警声，提示酒柜开门时间过长。短按一下【设置】按键，可解除报警声。

c. 温度断电记忆功能：本酒柜在断电情况下，之前设置的温度会被记忆，重新通电后仍按断电前的设定温度工作。

1. 电源按键：长按【电源】开关键3秒钟，整机电源关闭；在关闭状态下，短按一下此键，整机电源开启。

报警及故障

当上(或下)箱内温度过低时，上(或下)温区显示屏显示报警符号“L1”（或“L2”），同时会发出报警声音。此时短按一下【设置】按键，可解除报警声，但报警符号仍然显示，直到故障解除后，显示屏再恢复到正常显示；

当上(或下)箱内温度传感器故障时，上(或下)温区显示屏显示“E1”（或“E2”）、“F4”（或“F5”）等故障报警符号，同时会发出报警声音报警声音。此时短按一下设置键，可解除报警声；但报警符号仍然显示，直到故障解除后，显示屏再恢复到正常显示；

当上(或下)箱内温度过高时，上(或下)温区显示屏会显示符号“H1”（或“H2”），同时会发出报警声音。此时短按一下【设置】按键，可解除报警声，但报警符号仍然显示，直到故障解除后，显示屏再恢复到正常显示；

- 当开门超过1分钟时，酒柜会发出报警声音，此时短按一下【设置】键，可解除报警声； - 当酒柜出现故障报警时，请及时联系售后服务部门。如短时间内不能排除报警或故障，还应该及时将酒柜内储藏的物品另行存放，以免您的贵重物品发生损坏。

开机

1 清洁酒柜

使用前先对酒柜内部进行清洁，并检查排水管是否畅通。（详细说明请参阅[3.清洁与保养]→[清洁时]、[化霜时]）。

2 平稳放置30分钟

调节底部平衡底脚，使酒柜平稳放置、清洁完毕后，先不要接通电源，让酒柜静置30分钟以上再接通电源，以确保冷柜正常运转。

3 关闭酒柜门，插上电源线

- 接通电源后，酒柜开始工作。 - 如果酒柜长时间未工作，请检查电源插座和家中的电路是否正常。 - 若半小时后打开酒柜门，内部有明显降温感觉，表示酒柜工作正常。

为了更好的使用本产品，在产品初次使用时应首先进行系统设置。

酒类贮存指导

贮存酒类时，应在酒瓶之间保留一定的空隙，有利于冷气循环。

- 酒类放入酒柜前应密封起来，既可防止水分散失，又防止串味。

·包装食品时只能采用适于冷藏的包装材料，材料必须无毒、无味、不透气、不透水。

· 在贮存酒类时，一定要遵照生产厂家所注明的储存期限。（可在包装袋上注明储藏的日期，以免过期。）

按照直径75mm，高度320mm的酒瓶装入酒柜，大酒架每层放8瓶，最多放3层；小酒架每层放6瓶，可放11瓶；酒柜底部最多可放17瓶；

WS092S的最大装瓶量是92瓶；

WS136S的最大装瓶量是136瓶；

WS151S的最大装瓶量是151瓶；

若装瓶的方式及酒瓶的尺寸发生变化，那么以上

装瓶数也会发生变化。

3 清洁与保养

4 疑问解答

清洁时

- 清洁前请务必将电源插头拔掉。

- 清洁酒柜时请用软布或海绵，蘸清水或肥皂液（无腐蚀性的中性清洗剂均可）。

请勿使用有机溶剂、碱性洗涤剂、沸水、洗衣粉或酸等清洁酒柜。

清洁时严禁用水冲洗酒柜压缩机仓。清洁后用干布擦拭，以防生锈。

以下物品会损伤酒柜表面

化 霜 时

在资料袋内放有一个透孔销，本产品首次使用时把透孔销放在出水口内。在使用过程中，一定要保证出水口畅通，使化霜水经出水口流至机仓内的接水盒内。出现异常堵塞时，可以将出水口内的透孔销取出，清理后放回原位。

诱孔销不能作为清理出水口的工具，只能放在出水口内预防出水口堵塞。

除了制造商推荐使用的类型外，不得在酒柜的储藏室使用电器。

停止使用时

停电时

由于断电或其他故障引起酒柜内温度回升，会缩短酒类的贮存期限及降低其饮用品质。

长期停止使用

如果酒柜需要长期停止使用，应拔下电源插头，切断电源，按上述方法进行清洁，并晾干后封存。

一般情况下不要停用酒柜，以免影响酒柜使用寿命。拔下电源后，至少保持隔五分钟，才能再次接通电源。

搬运酒柜

·拔下电源插头，切断电源。

- 取出酒柜内所有酒类及其它物品。

搬运酒柜时，最大倾斜角度不能超过45°（与垂直方向之间的夹角），以免造成制冷系统故障，影响正常使用。

常见问题

噪声过大?	·请调节底部平衡底脚,保持酒柜放置平稳,放置不平稳运行时会产生噪声。·请保持酒柜外表没有接触其他物体或墙壁。
酒柜内发出液体流动的声音?	·这是制冷剂在制冷系统循环管路内流动的声音,属于正常现象,不必处理。
酒柜不工作?	·确保酒柜插头与电源插座连接正常。·电源插座通电。·家中保险丝良好。·压缩机工作有保护模式,压缩机运行间隔为5分钟。
箱壳、内胆角部为什么有轻微的条状凸起?	·这是因为隐藏在箱体内的系统管路与箱壳(内胆)紧密贴合,保证散热、制冷效果好,酒柜工作效率高。
门体关不严、冷气泄漏?	·产品使用一段时间后,因柜内温度较低,容易造成门封条变硬、变形。处理方法:1、用吹风机热风烘烤变形处或用热毛巾语在变形处。2、门封条变软后关门压紧。
压缩机长时间保持运转?	·如果在夏季环境温度较高,压缩机工作时间较长属于正常现象。·如果酒柜内不够冷,请检查:酒柜门如果没关产或开门次数过多,请将门关产或减少开门次数。一次性放入饮品量不宜过多,同时食品之间应保留一定空隙。·如果酒柜内温度达到冷冻所需温度,请检查温度设置,可设置在较大数字的档位。
酒柜运转时,发出“啪啪”的声音?	·这是因为酒柜开始、停止使用的过程中,酒柜内的温度突然变化,各种材料由于热胀冷缩的不一致,而产生相互细微的移动引起的。·酒柜开始、停止使用的过程中,启动继电器、热保护器等电器部件动作引起的。
酒柜不能很好的制冷?	·请调节档位。·酒柜受到阳光声射或者附近有热源。·酒柜内有热的饮品。·酒柜内饮品摆放过于拥挤,不利于冷气循环。·酒柜门频繁地打开或者没有关好。
酒柜内有异味?	·新买的酒柜内有发泡剂或塑料的气味,这是正常现象,后续会慢慢挥发。·请及时检查柜内有无变质的饮品。·有气味的饮品应用塑料袋严密包件。·酒柜需定时清洁。
酒柜门体上有凝露?	·门是否开启大频繁或打开时间较长。·柜内温度设定值是否调节的很低。·外界环境温度高湿度大的季节易出现此现象,请用干抹布擦干即可。
灯不亮?	·电源是否接通·灯是否损坏·产品是否处于休眠模式
