HWS78TGDFH1SW - Vinný sklad HAIER - Bezplatný návod na obsluhu

Typ produktu	Vinotéka
Značka	Haier
Model	HWS78TGDFH1SW
Nominálna kapacita	78 fliaš (0,75 L štandard)
Rozmery (Š x H x V)	497 x 585 x 1270 mm
Elektrické napájanie	220-240 V ~ 50 Hz
Chladivo	R600a (izobután, horľavý)
Teplotné zóny	2 nezávislé zóny (5 °C až 20 °C)
Klimatická trieda	SN, N, ST (10 °C až 38 °C)
Ročná spotreba energie	152 kWh/rok (odhad)
Trieda energetickej účinnosti	G
Akustické emisie	37 dB(A) (C)
Vnútorné osvetlenie	LED, 12 V, max 8 W
Regulácia teploty	Dotykový panel s digitálnym displejom
Detská poistka	Áno, automatické po 30 s
Alarm otvorených dverí	Áno, po 1 minúte
Pamäťová funkcia	Uchováva nastavenia po výpadku prúdu
Funkcia kompenzácie nízkej teploty	Áno, integrované vykurovanie
Filter s aktívnym uhlím	Áno, výmena odporúčaná každý rok
Počet políc	6 políc + 1 malá polica
Nastaviteľné nožičky	Áno, predné
Obrátenie dverí	Áno, z pravej na ľavú
Čistenie	Teplá voda a jemný čistiaci prostriedok; nepoužívať abrazívne prostriedky
Dostupné náhradné diely	Termostaty, snímače, dosky, LED (7 rokov); tesnenia dverí (10 rokov)
Záruka (EÚ)	Minimálne 2 roky

Často kladené otázky - HWS78TGDFH1SW HAIER

Ako nastaviť teplotu mojej vinotéky Haier HWS78TGDFH1SW?

Po odomknutí panela (stlačte tlačidlo zámku na 3 sekundy) vyberte zónu (hornú alebo dolnú) tlačidlom zóny, potom pomocou tlačidiel + alebo - upravte teplotu od 5 °C do 20 °C. Predvolená teplota je 12 °C.

Môžem obrátiť smer otvárania dverí?

Áno, dvere je možné obrátiť z pravej na ľavú. Odpojte spotrebič, nakloňte ho pod uhlom menším ako 45°, odstráňte pánty a premiestnite diely podľa pokynov v návode. Sú potrebné dve osoby.

Ako vyčistiť moju vinotéku?

Odpojte spotrebič. Použite špongiu namočenú v teplej vode a jemnom čistiacom prostriedku na čistenie vnútra a políc. Opláchnite čistou vodou a osušte jemnou handričkou. Nikdy nepoužívajte abrazívne prostriedky, benzín ani acetón.

Čo robiť, ak sa zobrazí chybový kód (P2, H1 atď.)?

Bežné chybové kódy: P2 = dvere otvorené príliš dlho; H1/H2 = príliš vysoká teplota; L2/L3 = príliš nízka teplota; E6/E8 = chyba ventilátora. Skontrolujte zatvorenie dverí, okolitú teplotu medzi 10 a 38 °C a v prípade pretrvávania problému kontaktujte zákaznícky servis.

Koľko fliaš môžem uskladniť a ako ich usporiadať?

Nominálna kapacita je 78 štandardných fliaš (0,75 L). Použite 6 políc a malú policu. Neprekračujte 2 vrstvy na policu a maximálne zaťaženie 20 kg na policu. Fľaše Magnum je možné umiestniť na spodnú policu.

Ako ušetriť energiu s mojou vinotékou?

Umiestnite spotrebič na dobre vetrané miesto, mimo slnečného žiarenia a zdrojov tepla. Otvárajte dvere čo najmenej. Nastavte teplotu na 12 °C (predvolené nastavenie). Uistite sa, že tesnenia dverí sú čisté a cirkulácia vzduchu nie je blokovaná.

Na čo slúži filter s aktívnym uhlím a kedy ho vymeniť?

Filter s aktívnym uhlím čistí vzduch vo vinotéke, aby sa zachovala kvalita vína. Odporúča sa ho vymeniť každý rok. Pri výmene ho otočte doľava, aby ste ho vybrali, a nový vložte otočením doprava.

Ako vymeniť LED lampu?

LED lampu smie vymieňať iba výrobca alebo autorizovaný servisný technik. Nepokúšajte sa ju vymeniť sami. Ak lampa nefunguje, kontaktujte zákaznícky servis.

Aké sú dôležité bezpečnostné pokyny?

Spotrebič obsahuje horľavý R600a (izobután). Nepoškodzujte chladiaci okruh. Udržiavajte vetracie otvory voľné. Neskladujte výbušné látky. Pred čistením odpojte. Po výpadku počkajte 7 minút pred opätovným spustením.

Ako nainštalovať moju vinotéku prvýkrát?

Odstráňte všetky obaly. Počkajte 2 hodiny (alebo 24 hodín, ak bol naklonený) pred zapojením. Umiestnite spotrebič na rovnú plochu s priestorom 10 cm okolo kvôli vetraniu. Nastavte nožičky na vyváženie. Zapojte do uzemnenej zásuvky. Nechajte bežať 30 minút pred nastavením teploty.

NÁVOD NA OBSLUHU HWS78TGDFH1SW HAIER

Pred použitím tohto zariadenia si pozorne prečítajte tieto pokyny. Pokyny obsahujú dôležité informácie, ktoré vám pomôžu vyťažiť zo zariadenia maximum a zaistia bezpečnú a správnu inštaláciu, používanie a údržbu.

Túto príručku uschovajte na vhodnom mieste, aby ste sa na ňu mohli kedykoľvek obrátiť a prečítať si bezpečné a správne používanie prístroja.

Ak zariadenie predávate, darujete alebo ho nechávate v domácnosti po odsťahovaní, nezabudnite s ním novému vlastníkovi odovzdať aj túto príručku, aby sa mohol oboznámiť so zariadením a bezpečnostnými upozorneniami.

Vysvetlivky

Varovanie – Dôležité bezpečnostné informácie

Všeobecné informácie a tipy

Informácie o životnom prostredí

Pomáhajte chrániť životné prostredie a zdravie ľudí. Balenie vložte do vhodných nádob a recyklujte ho. Pomáhajte recyklovať odpad z elektrických a elektronických prístrojov. Zariadenia označené týmto symbolom nelikvidujte s domácim odpadom. Výrobok odneste do miestneho recyklačného zariadenia alebo kontaktujte mestský úrad.

VAROVANIE!

Nebezpečenstvo poranenia alebo zadusenia!

Chladivá a plyny musia byť zlikvidované profesionálne. Pred správnou likvidáciou sa uistite, že nie je poškodená hadica okruhu chladiva. Zariadenie odpojte od elektrickej siete. Odrežte a zlikvidujte napájací kábel. Vyberte podnosy a zásuvky, ako aj západku a tesnenie dverí, aby ste zabránili zatvoreniu detí a domácich miláčikov vo vnútri zariadenia.

Staré zariadenia majú stále určitú zostatkovú hodnotu. Ekologický spôsob likvidácie zabezpečí opätovné zhodnotenie cenných surovín a ich opätovné použitie.

Ako expandér izolačnej peny sa používa cyklopentán. Je to horľavá látka, ktorá nie je škodlivá pre ozón.

Zabezpečením správnej likvidácie tohto výrobku pomôžete zabrániť možným negatívnym vplyvom na životné prostredie a ľudské zdravie, ku ktorým by v opačnom prípade mohlo dôjsť.

Podrobnejšie informácie o recyklácii tohto výrobku získate na príslušnom miestnom úrade, v zberných surovinách alebo v predajni, kde ste si výrobok zakúpili.

SK

Obsah

1- Bezpečnostné informácie.... 4 2- Bezpečnostné rady 6 3- Údržba 11 4- Príslušenstvo....13 5- Popis produktu 14 6- Inštalácia 15 7 - Použitie .... 18 8- Tipy týkajúce sa úspory energie 23 9- Vybavenie ....24 10- Starostlivosť a čistenie 25 11- Riešenie problémov....26 12- Technické údaje 29 13- Zákaznícky servis .... 30 14- Nakladanie vínnych fliaš 31

Toto zariadenie je určené na použitie výhradne na uskladnenie vína. Pred prvým zapnutím zariadenia si prečítajte nasledujúce bezpečnostné pokyny:

VAROVANIE!

Pred prvým použitím

▶ Uistite sa, že nedošlo k poškodeniu pri preprave. ▶ Odstráňte všetky obaly a odložte ich mimo dosahu detí. Zneškodnite ich ekologicky. Pred inštaláciou zariadenia počkajte najmenej dve hodiny, aby sa zabezpečila plná účinnosť chladiaceho okruhu. Zariadenie musia prenášať minimálne dve osoby, pretože je ťažké.

Inštalácia

Zariadenie musí byť umiestnené na dobre vetranom mieste. Nad a v okolí zariadenia musíte zabezpečiť minimálne 10 cm priestor. ▶ VAROVANIE: Dávajte pozor, aby nedošlo k blokovaniu vetracieho otvoru v kryte zariadenia alebo v zabudovanej konštrukcii. Zariadenie nikdy neumiestňujte na vlhké miesto alebo na miesto, ktoré by mohlo byť postriekané vodou. Postriekania vodou a škvrny vyčistite a osušte pomocou mäkkej čistej handričky. ▶ Vinotéku neinštalujte na miesta, ktoré nie sú riadne izolované alebo vykurované, ako je napríklad garáž atď. Vaša vinotéka nebola navrhnutá na prevádzku pri okolitej teplote 10 °C. Zariadenie neinštalujte na priame slnečné svetlo ani do blízkosti zdrojov tepla (napr. kachle, ohrievače). Zariadenie nainštalujte a vyrovnajte na mieste, ktoré je vhodné svojou veľkosťou a využitím. ▶ Uistite sa, že elektrické informácie na typovom štítku súhlasia s napájaním. Ak to tak nie je, kontaktujte elektrikára. Zariadenie je v prevádzke pri 220 – 240 VAC/50 Hz napájaní. Abnormálne kolísanie napätia môže spôsobiť, že sa prístroj nespustí, poškodí sa regulátor teploty alebo kompresor alebo sa môže pri prevádzke vyskytnúť neobvyklý hluk. V takom prípade musíte namontovať automatický regulátor. ▶ Nepoužívajte adaptéry s viacerými zásuvkami a predlžovacie káble.

VAROVANIE!

▶ VAROVANIE: Na zadnú stranu spotrebiča neumiestňujte viacnásobné prenosné zásuvky ani prenosné napájacie káble. ▶ VAROVANIE: Pri umiestnení spotrebiča zabezpečte, aby sa napájací kábel nezachytil ani nepoškodil. ▶ Na napájací kábel nestúpajte. ▶ Pre ľahký prístup k napájaniu použite samostatnú uzemnenú zásuvku. Zariadenie musí byť uzemnené. Len pre Veľkú Britániu: Napájací kábel zariadenia je vybavený 3-káblovou (uzemňovacou) zástrčkou, ktorá sa hodí do štandardnej 3-káblovej (uzemnenej) zásuvky. Tretí kolík (uzemnenie) nikdy neodrezávajte ani neodstraňujte. Po inštalácii zariadenia musí byť zástrčka prístupná. ▶ VAROVANIE: Nepoškodte chladiaci okruh.

Každodenné použitie

Deti staršie ako 8 rokov a osoby s obmedzenými fyzickými, zmyslovými alebo duševnými schopnosťami alebo nedostatkom skúseností či vedomostí môžu tento prístroj používať pod dohľadom, resp. po poučení a oboznámení sa s bezpečným spôsobom používania a porozumení možným nebezpečenstvám. ▶ Deti sa so spotrebičom nesmú hrať. ▶ Deti vo veku od 3 do 8 rokov môžu do chladiacich spotrebičov nakladať a vykladať, nesmú ich však čistiť ani inštalovať. ▶ Uchovávajte mimo dosahu detí do 3 rokov, pokiaľ nie sú pod neustálym dohľadom. ▶ Čistenie a údržbu nesmú vykonávať deti bez dozoru. Zariadenie musí byť umiestnené tak, aby bola zástrčka prístupná. - Ak do blízkosti zariadenia uniká uhoľný plyn alebo iný horľavý plyn, vypnite ventil unikajúceho plynu, otvorte dvere a okná a neodpájajte napájací kábel zariadenia. ▶ Po odpojení napájania počkajte najmenej 7 minút, kým ho znova pripojíte. Zariadenie nezdvíhajte za rukoväte jeho dverí. Kľúče musíte uchovávať mimo dosahu detí a nie v blízkosti zariadenia, aby sa zabránilo uzamknutiu detí vo vnútri zariadenia.

VAROVANIE!

▶ Upozorňujeme, že zariadenie je nastavené na prevádzku v špecifickom rozmedzí teplôt medzi 10 a 38 °C. Zariadenie nemusí pracovať správne, ak ho necháte dlhšiu dobu pri teplote, ktorá je vyššia alebo nižšia než uvedený rozsah. ▶ Na zariadenie neumiestňujte nestabilné predmety (ťažké predmety, nádoby naplnené vodou), aby nedošlo k zraneniu osôb pádom alebo úrazu elektrickým prúdom po kontakte s vodou. Dvere otvárajte a zatvárajte iba pomocou rukovätí. Medzera medzi dverami a skrinkou je veľmi úzka. Do týchto priestorov nedávajte ruky, aby nedošlo k priškrteniu prstov. Dvere spotrebiča otvárajte alebo zatvárajte iba vtedy, ak v rozsahu pohybu dverí nestoja žiadne deti. V zariadení ani v jeho blízkosti neskladujte a nepoužívajte horľavé, výbušné alebo korozívne materiály. ▶ V tomto spotrebiči neskladujte výbušné látky ako sú plechovky s aerosólmi, ktoré podporujú horenie. ▶ V zariadení neskladujte lieky, baktérie ani chemické látky. Toto zariadenie je spotrebič pre domácnosť. Neodporúča sa skladovať materiály, ktoré vyžadujú presné teploty. ▶ V priehradke na víno nenastavujte zbytočne nízku teplotu. Pri vysokých nastaveniach sa môžu vyskytnúť mínusové teploty. Pozor: Fľaše môže roztrhnúť ▶ Počas prevádzky sa nedotýkajte vnútorného povrchu priestoru zariadenia, najmä nie mokrými rukami, pretože by vám mohli ruky primrznúť k povrchu. ▶ Pre správne ochladenie vína zariadenie nepreťažujte. ▶ V prípade prerušenia napájania alebo pred čistením odpojte zariadenie zo zásuvky. Pred opätovným zapnutím zariadenia počkajte najmenej 7 minút, pretože časté štartovanie môže poškodiť kompresor. ▶ VAROVANIE: Vo vnútri zariadenia nepoužívajte elektrické spotrebiče, pokiaľ ich používanie neschválil výrobca. Poškodený napájací kábel musí byť vymenený zákazníckym servisom, aby sa zabránilo nebezpečenstvu (pozrite záručný list). - Ak chcete predĺžiť životnosť zariadenia, nevypínajte ho. Zariadenie nikdy neumiestňujte vodorovne na zem. Po naklonení zariadenia o viac ako 45° počkajte pred jeho pripojením 24 hodín.

VAROVANIE!

Údržba/čistenie

Ked' čistenie a údržbu vykonávajú deti, nenechávajte ich bez dozoru. Pred vykonaním akejkoľvek bežnej údržby odpojte zariadenie od elektrickej siete. Pred opätovným zapnutím zariadenia počkajte najmenej 7 minút, pretože časté štartovanie môže poškodiť kompresor. ▶ Pri odpájaní zariadenia chyťte zástrčku, nie kábel. Zariadenie nečistite tvrdými kefami, drôtenými kefami, čistiacim práškom, benzínom, amylacetátom, acetónom a podobnými organickými roztokmi, kyselinami ani zásadami. Čistite pomocou špeciálneho čistiaceho prostriedku na chladničky/mrazničky, aby ste zabránili poškodeniu. Prípadne použite teplú vodu a roztok sódy bikarbóny – približne lyžicu sódy bikarbóny na liter vody. Dôkladne opláchnite vodou a utrite dosucha. Nepoužívajte čistiace prášky ani iné abrazívne čistiace prostriedky. Odnímateľné časti neumývajte v umývačke riadu. ▶ VAROVANIE: Na urýchlenie odmrazovania nepoužívajte mechanické zariadenia ani iné prostriedky s výnimkou tých, ktoré odporúča výrobca. Ak je poškodený vonkajší napájací kábel, v záujme eliminácie akéhokoľvek rizika ho musí vymeniť výrobca, jeho servisný zástupca alebo rovnako kvalifikovaná osoba. Zariadenie sa nepokúšajte sami opravovať, rozoberať alebo upravovať. V prípade opravy kontaktujte náš zákaznícky servis. - Ak sú poškodené žiarovky, v záujme eliminácie akéhokoľvek rizika ich musí vymeniť výrobca, jeho servisný zástupca alebo rovnako kvalifikovaná osoba. ▶ Aspoň raz za rok odstráňte prach zo zadnej strany jednotky, aby ste predišli nebezpečenstvu požiaru a zvýšenej spotrebe energie.

Bezpečnostné rady

SK

▶ Počas čistenia na zariadenie nestriekajte ani ho nepreplachujte. ▶ Na čistenie zariadenia nepoužívajte rozprašovanú vodu ani paru. ▶ Chladné sklenené dvere nečistite horúcou vodou. Náhla zmena teploty môže spôsobiť rozbitie skla. Ak zariadenie nebudete dlhšiu dobu používať, nechajte ho otvorené, aby sa vo vnútri nehromadil zápach a nepríjemné pachy.

Informácie o plyne chladiva

VAROVANIE!

Zariadenie obsahuje horľavé chladivo IZOBUTÁN (R600a). Uistite sa, že sa počas prepravy alebo inštalácie nepoškodil chladiaci okruh. Unikajúce chladivo môže spôsobiť poranenie očí alebo vznietenie. Ak došlo k poškodeniu, udržujte zdroje otvoreného ohňa mimo, dôkladne vyvetrajte miestnosť a nepripájajte ani neodpájajte napájacie káble zariadenia alebo akéhokoľvek iného zariadenia. Informujte zákaznícky servis.

V prípade kontaktu očí s chladivom, okamžite vypláchnite oči pod tečúcou vodou a okamžite kontaktujte očného lekára.

VAROVANIE: Chladiaci systém je pod vysokým tlakom. Nemanipulujte s ním. Pretože sa používajú horľavé chladivá, zariadenie inštalujte, manipulujte s ním a opravujte výhradne podľa pokynov a ohľadom likvidácie zariadenia sa obráťte na profesionálneho zástupcu alebo náš popredajný servis.

Určené použitie

Tento spotrebič je určený na používanie v domácnostiach a podobných aplikáciách, ako

• kuchynské priestory pre personál v obchodoch, úradoch a iných pracovných prostrediach,
• farmy a pre zákazníkov v hoteloch, moteloch a iných prostrediach rezidenčného typu,
• prostredie typu prenocovania s raňajkami,
• catering a podobné iné ako maloobchodné aplikácie.

▶ Pre zaistenie bezpečného uchovávania vína dodržujte tento návod na použitie. ▶ Podrobnosti o najvhodnejšej časti priehradky spotrebiča, kde sa majú skladovať určité druhy potravín, s ohľadom na rozloženie teploty, ktorá môže byť prítomná v rôznych priehradkách spotrebiča, sú uvedené v druhej časti príručky.

Zmeny alebo úpravy zariadenia nie sú povolené. Neúmyselné použitie môže spôsobiť nebezpečenstvo a stratu nárokov na záruku.

Likvidácia

Symbol na výrobku alebo jeho balení označuje, že sa s ním nesmie zaobchádzať ako s komunálnym odpadom. Namiesto toho je potrebné systém odovzdať na príslušnom zbernom mieste na recykláciu elektrických a elektronických zariadení. Zabezpečením správnej likvidácie tohto výrobku pomôžete zabrániť možným negatívnym vplyvom na životné prostredie a ľudské zdravie, ktoré by inak mohli byť spôsobené nevhodným nakladaním s týmto výrobkom pri likvidácii. Podrobnejšie informácie o recyklácii tohto výrobku získate na príslušnom miestnom úrade, v zberných surovinách alebo v predajni, kde ste si výrobok zakúpili. Pretože sa používajú horľavé plyny, zariadenie dajte zlikvidovať profesionálnemu zástupcovi alebo v našom popredajnom servise.

VAROVANIE!

Nebezpečenstvo poranenia zadusením!

Chladivá a plyny musia byť zlikvidované profesionálne. Pred správnou likvidáciou sa uistite, že nie je poškodená hadica okruhu chladiva. Zariadenie odpojte od elektrickej siete. Odrežte a zlikvidujte napájací kábel. Vyberte podnosy a zásuvky, ako aj západku a tesnenie dverí, aby ste zabránili zatvoreniu detí a domácich miláčikov vo vnútri zariadenia.

▶ VAROVANIE: Zariadenie pred čistením odpojte z elektrickej siete. Zariadenie nečistite tvrdými kefami, drôtenými kefami, čistiacim práškom, benzínom, amylacetátom, acetónom a podobnými organickými roztokmi, kyselinami ani zásadami. Čistite pomocou špeciálneho čistiaceho prostriedku na chladničky, aby ste zabránili poškodeniu. Zariadenie čistite, keď je v ňom uskladnené len malé množstvo alebo žiadne víno. Čistiť ho je potrebné iba keď je znečistené.

▶ Vnútro a skrinku spotrebiča čistite pomocou špongie navlhčenej v teplej vode a neutrálnom čistiacom prostriedku.

▶ Opláchnite čistou teplou vodou a osušte mäkkou handričkou.

- Žiadne časti zariadenia nečistite v umývačke riadu.

Pred opätovným zapnutím zariadenia počkajte najmenej 7 minút, pretože časté štartovanie môže poškodiť kompresor.

▶ Tesnenia dverí musíte čistiť každé 3 mesiace, aby sa zabezpečilo ich správne utesnenie. Ako je uvedené nižšie: Odstráňte: Uchopte tesnenie dverí a vytiahnite ho v smere šípky, aby ste postupne vybrali celé tesnenie dverí.

Kefu namočte do vody alebo do liehu. Najskôr vyčistite drážku tesnenia dverí potiahnutím kefy tam a späť. Potom utrite povrch tesnenia dverí utierkou namočenou vo vode alebo liehu. Nakoniec umyte tesnenie dverí a utrite ho dosucha čistou utierkou.

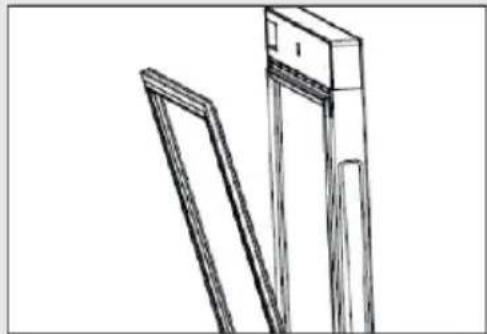

Inštalácia tesnenia dverí po vyčistení:

Pred inštaláciou sa uistite, či na tesnení dverí nie je voda. Vložte tesnenie dverí do drážky a rukou pevne utláčajte tesnenie dverí zhora nadol, až kým celé tesnenie dverí nezasuniete do drážky.

Čistenie poličiek:

▶ Všetky poličky sa dajú vybrať a vyčistiť. ▶ Vyberte všetky fľaše. ▶ Každú poličku trochu nadvihnite a vyberte. ▶ Poličku vyčistite mäkkou handričkou. Pred opätovným vložením počkajte, kým poličky neuschnú.

VAROVANIE:

Po odpojení napájania počkajte najmenej 7 minút, kým ho znova pripojíte.

Skontrolujte príslušenstvo a literatúru v súlade s týmto zoznamom: bez izolácie.

Názov	Návod na použitie	Servisná karta	Polička	Malá polička	Kryt závesu	Energetick y štitok	Klúč	Lavá vačka dverí
HWS77GDAU1	1	1	6	1	1	1	2	2
HWS42GDAU1	1	1	3	1	1	1	2	2
HWSKTM42GDGIT	1 1		2	1	1	1	2	2

Upozornenie

Z dôvodu technických zmien a rôznych modelov sa môžu niektoré ilustrácie v tejto príručke líšiť od vášho modelu.

Obrázok zariadenia

1. Ventilátor
2. Polička
3. Stredová priečka
4. Filter s aktívnym uhlím
5. Nastaviteľné nožičky
6. Zámok
7. Dvere
8. LED žiarovka
9. Displej (na prednej strane dverí)

1. Rozbalenie

▶ Vyberte zariadenie z obalu. Odstráňte všetok obalový materiál vrátane penovej základne a všetkej lepiacej pásky, ktorá drží príslušenstvo.

2. Podmienky okolitého prostredia

Teplota v miestnosti musí byť vždy medzi 10 °C a 38 °C, pretože môže mať vplyv na teplotu vo vnútri zariadenia a na jeho spotrebu energie. Zariadenie neinštalujte v blízkosti iných spotrebičov vyžarujúcich teplo (rúry, chladničky) bez izolácie.

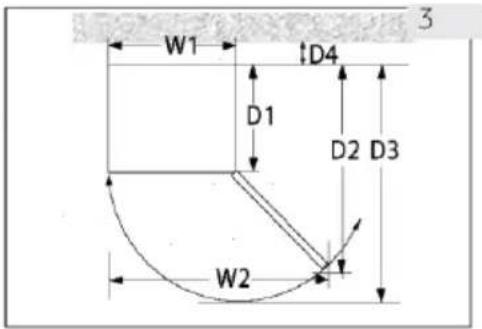

3. Požiadavky na priestor

Potrebný priestor na otvorenie dverí (obr. 3):

Širka v mm		HÍbka v mm			Vzdialenost od steny v mm
W1	W2	D1	D2	D3	D4
495	630	535	1033	1047	100

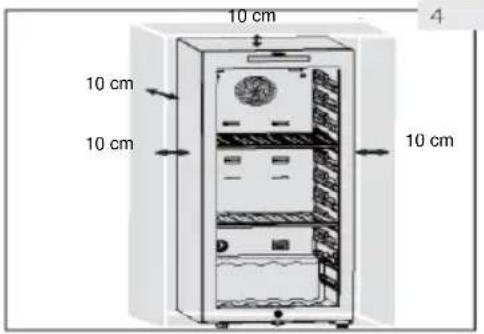

4. Priestor na vetranie

Z bezpečnostných a energetických dôvodov je potrebné dodržať požadovanú ventilačnú vzdialenosť 10 cm vo všetkých smeroch (obr. 4).

VAROVANIE!

▶ Vetracie otvory v zariadení alebo v zabudovanej konštrukcii udržujte bez prekážok.

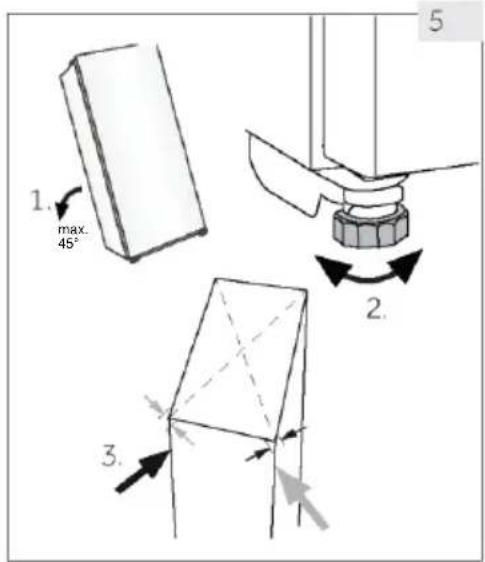

5. Vyrovnanie zariadenia

Zariadenie musí byť umiestnené na rovnom a pevnom povrchu.

1. Zariadenie nakloňte mierne dozadu (obr. 5).
2. Nastaviteľné predné nožičky otáčaním nastavte na požadovanú úroveň.
3. Stabilitu môžete skontrolovať striedavým udieraním po uhlopriečkach. Mierne hojdanie by malo byť rovnaké v obidvoch smeroch. V opačnom prípade môže dôjsť k zdeformovaniu rámu; výsledkom je aj možné nedostatočné tesnenie dverí. Mierna tendencia naklonenia dozadu uľahčuje zatváranie dverí.

Zariadenie sa ľahšie zatvára, ak použijete vyrovnávacie nožičky vpredu:

Nastaviteľné nožičky (obr. 6) otáčaním nastavte nahor alebo nadol:

▶ Otáčaním nožičiek v smere hodinových ručičiek sa zariadenie zdvihne. ▶ Otáčaním nožičiek proti smeru hodinových ručičiek sa zariadenie zníži.

7. Čas čakania

Bezúdržbový mazací olej sa nachádza v kapsule kompresora. Tento olej sa môže počas prepravy dostať do uzatvoreného systému rúrok, ak je zariadenie naklonené. Pred pripojením spotrebiča ku zdroju napájania počkajte 24 hodín (obr. 7), aby olej natiekol späť do kapsuly.

8. Elektrické pripojenie

Napájanie, zásuvka a istenie zodpovedajú typovému štítku. Sieťová zásuvka je uzemnená a nie je pripojený žiadny adaptér s viacerými zásuvkami ani predlžovací kábel. Zástrčka a zásuvka sú správne zapojené. Zástrčku pripojte k správne nainštalovanej domácej zásuvke.

VAROVANIE!

Poškodený napájací kábel musí byť vymenený zákazníckym servisom, aby sa zabránilo nebezpečenstvu (pozrite záručný list).

9. Reverzibilita dverí

Pred pripojením spotrebiča ku zdroju napájania musíte skontrolovať, či nemusíte otočenie dverí zmeniť sprava (pri dodaní) doľava, ak to vyžaduje miesto inštalácie a použiteľnosť.

VAROVANIE!

Zariadenie je ťažké. Otočenie dverí musia vykonávať dve osoby. Pred akoukoľvek činnosťou najskôr odpojte spotrebič od elektrickej siete. Zariadenie nenakláňajte o viac ako 45°, aby ste predišli poškodeniu chladiaceho systému.

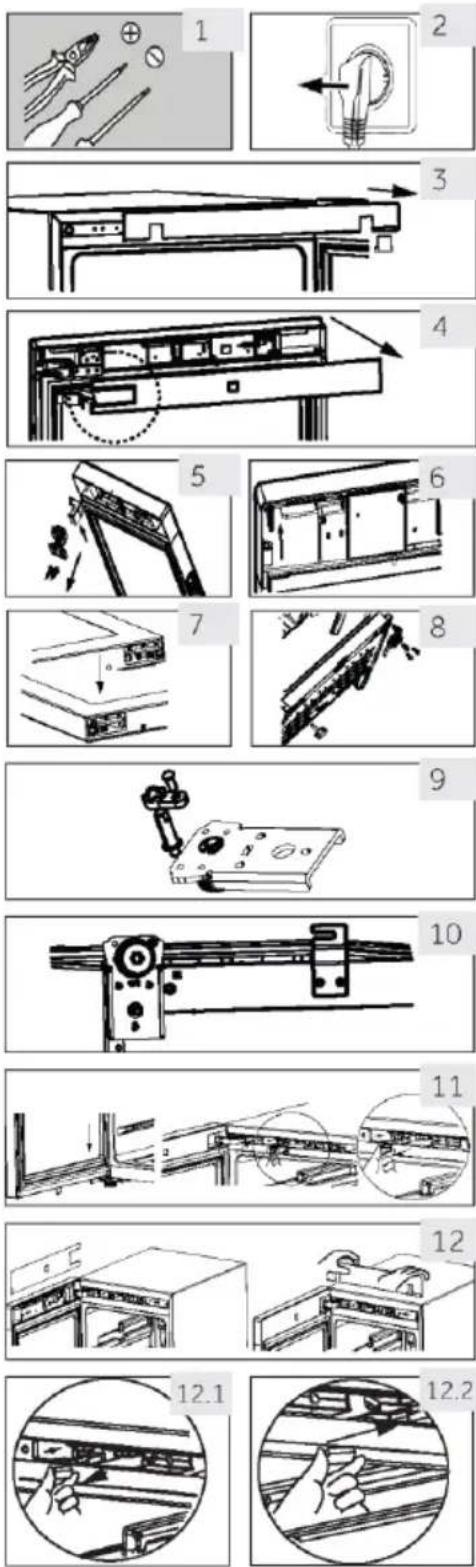

Montážne kroky

1. Zabezpečte si potrebné náradie.
2. Odpojte zariadenie.
3. Otvorte dvere, zložte prednú lištu, nájdite zodpovedajúcu lištu na odstránenie ľavej strany a umiestnite ju na pravú stranu medzery.
4. Odpojte pripojovací kábel. Vytiahnite hornú časť tesnenia dverí a dajte dole zadnú lištu dverí. (Vyberte z ľavého bočného otvoru)
5. Odskrutkujte 2 skrutky na hornom závese.
6. Odstráňte kryt a záves, odstráňte kryt osi, potom ho namontujte na druhú stranu a potom namontujte záves na os.
7. Vyberte vačku a držiak dverí a presuňte ho na druhú stranu dverí. Nainštalujte novú vačku z darčekovej tašky.
8. Pri naklonenej skrinke (o menej ako 45°) vyberte spodný záves (3 skrutky).
9. Odstráňte vačku dolného závesu a hriadeľ závesu. Namontujte hriadeľ na pravú stranu spodného závesu. Vyberte vačku z tašky s pokynmi a nainštalujte ju na hriadeľ spodného závesu.
10. Namontujte spodný záves a dolnú nožičku na druhú stranu skrinky. Namažte vačku.
11. Namontujte dvere na hriadeľ spodného závesu a horný záves pripevnite dvomi skrutkami ku skrinke. Signálne vodiče pripevnite do stredu drážky horného závesu, vyberte kryt závesu z tašky s pokynmi a pripevnite ho k hornému závesu.
12. Na dvere namontujte tesnenie dverí a lištu dverí. Vložte pár signálnych vodičov dverí, posuňte magnetický spínač (12.1) do pravého montážneho otvoru (12.2) skrinky horného nosníka a pripevnite predný rám skrinky.
13. Uistite sa, že sa dvere správne otvárajú a zatvárajú.

1. Pred prvým použitím

Odstráňte všetok obalový materiál. Patrí sem penová základňa a všetka lepiaca páska, ktorá drží príslušenstvo vinotéky zvnútra aj zvonku. Obaly odložte mimo dosahu detí a zneškodnite ich ekologicky. Pred vložením vína spotrebič umyte vodou a jemným čistiacim prostriedkom zvnútra aj zvonka. Po vyrovnaní a vyčistení spotrebiča počkajte pred pripojením k elektrickej sieti minimálne 2 hodiny. Ak bola vaša vinotéka z nejakého dôvodu naklonená, počkajte 24 hodín a až potom ju zapojte. Pozrite si časť INŠTALÁCIA. Po pripojení jednotky k elektrickej zásuvke ju pred vykonaním akýchkoľvek nastavení nechajte aspoň 30 minút bežať, aby sa aklimatizovala. ▶ Teplota sa automaticky nastaví na 12 °C. Ak je to potrebné, môžete teplotu zmeniť manuálne. Pozrite si časť TEPLOTA.

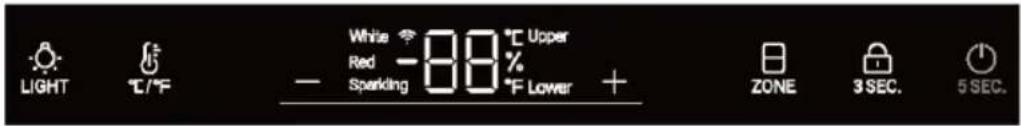

Tlačidlá na ovládacom paneli sú dotykové tlačidlá, ktoré reagujú pri ľahkom dotyku prstom.

A Tlačidlo vnútorného osvetlenia/Wi-Fi

B Tlačidlo zmeny °C/°F

C Tlačidlo nastavenia teploty: dole

D Displej

E Tlačidlo nastavenia teploty: hore

F Výber teplotnej zóny

4. Funkcia automatického uzamknutia

Ovládací panel sa automaticky uzamkne po stlačení ktoréhokoľvek tlačidla po 30 sekundách od aktivácie, svieti 3SEC. Ak chcete aktivovať uzamknutie tlačidiel, na 3 sekundy stlačte tlačidlo 3SEC. Po uzamknutí sa podsvietené LED diódy stlmia. Tlačidlo A nie je uzamknuté.

▶ Po pripojení jednotky k elektrickej zásuvke ju pred vykonaním akýchkoľvek nastavení nechajte aspoň 30 minút tak, aby sa aklimatizovala. Keď sa zariadenie zapne po odpojení od hlavného napájania, môže trvať niekoľko hodín, kým sa dosiahne správna teplota. Presný čas sa líši v závislosti od prostredia a nastavenia teploty.

1. Výber teplotnej zóny

V neuzamknutom stave je zapnutá celá ikona. Ak je aktuálny displej v hornej teplotnej zóne, horná ikona je zapnutá a dolná ikona je vypnutá. V tomto okamihu stlačte tlačidlo, dolná ikona sa zapne a horná ikona sa vypne.

2. Nastavenie teploty

V neuzamknutom stave, keď je zapnutá „horná" ikona, je možné nastaviť teplotu hornej teplotnej zóny;

Stlačením alebo, keď svieti „horná“ kontrolka, zvyšujte alebo znižujte teplotu. Po dosiahnutí požadovanej teploty stlačte tlačidlo. Po tom je nastavenie teploty dokončené a o 3 sekundy neskôr prestane blikať oblasť zobrazenia teploty. Následne sa v zobrazení teploty zobrazí aktuálna teplota.

Teplotný rozsah je 5 až 20 stupňov.

Keď je zapnutá „dolná” ikona, môžete nastaviť teplotu v dolnej teplotnej zóne.

Odporúčané nastavenia teploty

Pre rôzne druhy vína sa odporúčajú nasledujúce teploty.

Stlačte tlačidlo „Ked” sú svetlá v skrinke zapnuté, postupne sa rozsvietia. Po opätovnom stlačení tlačidla „sá postupne vypnú.

Teplota vo vnútri spotrebiča je ovplyvnená nasledujúcimi faktormi:

▶ Teplota okolitého prostredia ▶ Frekvencia otvárania dverí

- Množstvo skladovaných fliaš - Umiestnenie spotrebiča

Keď displej prestane blikať, vráti sa späť k zobrazovaniu aktuálnej teploty vo vinotéke. Dosiahnutie nastavenej teploty bude nejaký čas trvať.

9. Funkcia °C/°F

Stlačením tlačidla prepínate medzi stupňami Fahrenheit a Celzia.

10. Funkcia pamäte po vypnutí

Ak dôjde k výpadku prúdu, vinotéka automaticky uloží nastavenú teplotu. Po obnovení napájania bude pracovať na základe teploty nastavenej pred výpadkom napájania.

11. Funkcia kompenzácie nízkej teploty

Vinotéka má funkciu kompenzácie nízkej teploty, ktorá zaisťuje stabilitu teploty: Keď je okolitá teplota nižšia ako nastavená teplota, vinotéka automaticky spustí funkciu kompenzácie nízkej teploty a zohreje zariadenie. Keď teplota v zariadení dosiahne nastavenú teplotu, funkcia kompenzácie nízkej teploty sa automaticky vypne.

12. Alarm otvorenia dverí

Ak necháte dvere otvorené dlhšie ako 1 minútu, začne pípať bzučiak a bude zapnutý dovtedy, kým dvere nezatvoríte alebo nestlačíte ktorékoľvek tlačidlo na paneli displeja. Následne bzučiak prestane pípať.

13. Zobrazenie vlhkosti

Ochranná známka a logá Bluetooth® sú registrované ochranné známky spoločnosti Bluetooth SIG, Inc. a akékoľvek použitie týchto známok spoločnosťou Candy Hoover Group SRL podlieha licencii. Ostatné ochranné známky a obchodné názvy sú majetkom príslušných vlastníkov. INFORMÁCIE O PRODUKTE

Ako aktivovať modul Wi-Fi:

• Stlačte tlačidlo osvetlenia na 3 sekundy a aktivujte ho
• Modul Wi-Fi sa zapne a začne blikať ikona Wi-Fi
• Ikona bude blikať, ak je vinotéka zaregistrovaná, ale Wi-Fi je vypnuté
• Ak je vinotéka zaregistrovaná a pripojená, ikona Wi-Fi je vždy zapnutá
• Ak chcete resetovať Wi-Fi, stlačte tlačidlo osvetlenia na 3 sekundy

V REŽIME PÁROVANIA APLIKÁCIE

Krok 1

• Stiahnite si aplikáciu hOn z obchodov

- Pridajte nové zariadenie a vyberte vinotéku zo zoznamu

- Naskenujte QR kód alebo manuálne vložte sériové číslo

Tipy týkajúce sa úspory energie

Uistite sa, že je prístroj správne odvetrávaný (pozrite časť INŠTALÁCIA). Zariadenie neinštalujte na priame slnečné svetlo ani do blízkosti zdrojov tepla (napr. kachle, ohrievače). Zabráňte zbytočne nízkej teplote v zariadení. Na čím nižšiu je teplota v zariadení nastavená, tým vyššia je spotreba energie. Dvere spotrebiča otvárajte čo najmenej a na čo najkratšie. ▶ Neprekračujte určené množstvo fliaš, aby ste nebránili prúdeniu vzduchu. ▶ Tesnenia dverí udržiavajte čisté, aby boli dvere vždy správne zatvorené.

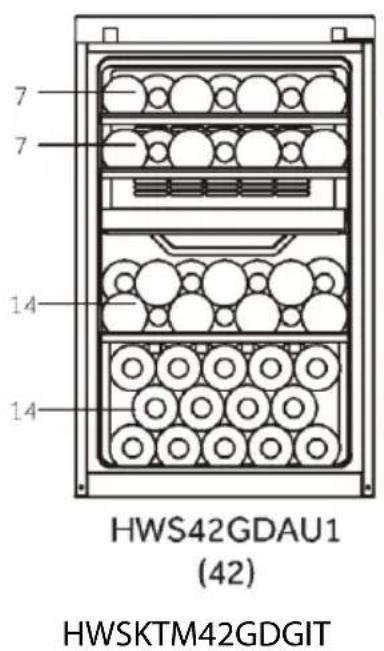

1. Polička

1. Poličky sú určené na ľahké skladovanie a ľahké vyberanie vína. Môžete ich čistiť mäkkou handričkou.
2. Bežné fľaše s priemerom 76 mm sa dajú stohovať.
3. Jedenapollitrové fľaše môžete naukladať na dolnú poličku.
4. Množstvo sa môže líšiť od zobrazeného počtu alebo fliaš, ak sú fľaše naukladané iným spôsobom.

Rada k usporiadaniu vašej vinotéky

Odporúčame vám, aby počet vínových fliaš nepresiahol dve vrstvy na každej poličke a nosnosť poličiek na víno nesmie presiahnuť 20 kg. Pred vložením fliaš do vinotéky sa uistite, či sú poličky na víno úplne stabilné. Okrem toho sa uistite, že z políc nevyčnieva žiadna fľaša, aby ste zabránili nárazu fliaš do sklenených dverí pri zatváraní.

Interiérové LED osvetlenie sa rozsvieti po otvorení dverí. Ak chcete zapnúť osvetlenie, keď sú dvere zatvorené, dotknite sa tlačidla. Opätovným dotykom tlačidla osvetlenie zhasnete. Kvôli zvýšeniu energetickej účinnosti by malo byť osvetlenie vypnuté, keď si vinotéku neprezeráte.

3. Uzamknutie

Ak chcete vinotéku uzamknúť, zatvorte dvere a vložte kľúč do zámku:

Odmrazovanie vinotéky sa vykonáva automaticky; nie je potrebná žiadna manuálna činnosť.

2. Výmena LED žiarovky

Osvetlenie využíva ako zdroj svetla LED, ktoré sa vyznačujú nízkou spotrebou energie a dlhou životnosťou. Ak sa vyskytnú nejaké abnormality, kontaktujte zákaznícky servis. Pozrite časť ZÁKAZNÍCKY SERVIS

VAROVANIE!

LED žiarovku nevymieňajte sami. Výmenu musí vykonať iba výrobca alebo autorizovaný servisný zástupca.

Parametre LED žiarovky:

Napätie 12 V; max. výkon: 8 W (pre HWS77GDAU1)

Napätie 12 V; max. výkon: 5 W (pre HWS42GDAU1/HWSKTM42GDGIT)

3. Nepoužívanie dlhšiu dobu

Vyčistite zariadenie a tesnenie dverí podľa vyššie uvedeného popisu.

Dvere nechajte otvorené, aby sa vo vnútri nevytvárali nepríjemné pachy.

4. Presúvanie spotrebiča

1. Vyberte všetky fľaše a odpojte spotrebič zo zásuvky.
2. Police a ďalšie pohyblivé časti vo vinotéke zaistite lepiacou páskou.
3. Vinotéku nenakláňajte o viac ako 45°, aby ste predišli poškodeniu chladiaceho systému.

5. Výmena vzduchu s filtrom s aktívnym uhlím

Spôsob, akým vína naďalej zrejú, závisí od okolitých podmienok. Pre zachovanie vína je preto rozhodujúca kvalita vzduchu. V spodnej časti zadnej steny spotrebiča je namontovaný filter s aktívnym uhlím, aby zostal prechádzajúci vzduch v optimálnej kvalite.

Upozornenie

Odporúčame vám, aby ste filter menili raz ročne. Filtre môžete zakúpiť u svojho predajcu.

Výmena filtra:

Uchopte filter za rukoväť. Otočte ho doľava a vyberte.

Vkladanie filtra:

Vložte ho s rukoväťou vo vertikálnej polohe.

Mnoho vyskytujúcich sa problémov môžete vyriešiť sami bez osobitných odborných znalostí. V prípade problému skontrolujte všetky zobrazené možnosti a pred kontaktovaním popredajného servisu postupujte podľa nasledujúcich pokynov. Pozrite časť ZÁKAZNÍCKY SERVIS

VAROVANIE!

Pred údržbou spotrebič vypnite a vytiahnite zástrčku zo zásuvky. Údržbu elektrického zariadenia môže vykonávať iba kvalifikovaný elektrikár, pretože neodborné opravy môžu spôsobiť značné následné škody. Poškodený prívod môže v záujme eliminácie akéhokoľvek rizika vymeniť len výrobca, jeho servisný zástupca alebo rovnako kvalifikovaná osoba.

Kód chyby	Prí čina	Riešenie
rH	Spotrebič vydá varovanie pred vysokou teplotou, ked' je teplota horného oddelenia vyššia ako 25 °C po dobu 3 hodín.	Príliš vysoká okolitá teplota. Pracovn teplota spotrebiča by mala byt medzi 10 °C a 38 °C.
rL	Kompresor prestane pracovať, ked'je teplota nižšia ako 0 °C. Varovanie o nízkej teplote sa zobrazí, ked'je teplota 2 hodiny nižšia ako 0 °C.	Príliš nízka okolitá teplota. Pracovná teplota spotrebiča by mala byt medzi 10 °C a 38 °C.
Probl ém	Možná prí čina	Možné riešenie
Kompresor nefunguje.	Zástrčka nie je pripojená k zásuvke.	Pripojte zástrčku.
Spotrebič beží často alebo príliš dlho.	Príliš vysoká vonkajšia teplota.Spotrebič bol istý čas vypnutý.Netesne zatvorené dvere spotrebiča.Dvere boli otvorené príliš často alebo príliš dlho.Tesnenia dverí sú špinavé, opotrebované, popraskané alebo nevyrovnané.Nie je zabezpečená požadovaná cirkulácia vzduchu.Nastavená teplota je príliš nízka.	V takom prípade je normálne, že spotrebič beží dlhšie.Zvyčajne chvílu trvá, kým spotrebič úplne vychladne.Zatvorte dvere a uistite sa, že je spotrebič umiestnený na rovnom povrchu a že sa vňom nenachádzajú potraviny alebo nádoba, ktoré by blokovali dvereNeotvárajte dvere príliš často.Vyčistite tesnenie dverí alebo ho dajte vymeniť v zákazníckom servise.Zaistite dostatočnú ventiláciu.Problém sa vyrieši sám, keď sa dosiahne požadovaná teplota.
Vnútro vinotéky je špinavé a/alebo zapácha.	Vnútro vinotéky je potrebné vyčistiť.	Vyčistite vnútro vinotéky.
V spotrebiči nie je dostatočne chladno.	Nastavená teplota je príliš vysoká.Nedávno boli dokladané fláše.Netesne zatvorené dvere spotrebiča.Dvere boli otvorené príliš často alebo príliš dlho.Tesnenia dverí sú špinavé, opotrebované, popraskané alebo nevyrovnané.	Resetujte teplotu.Nedávno doloženým flášiam doprajte čas, aby dosiahli požadovanú teplotu.Zatvorte dvere.Neotvárajte dvere príliš často.Vyčistite tesnenie dverí alebo ho dajte vymeniť v zákazníckom servise.
V spotrebiči je príliš chladno.	Nastavená teplota je príliš nízka.	Resetujte teplotu.
Vytváranie vlhkosti na vnútornej strane chladiaceho priestoru.	Príliš teplé a príliš vlhké prostredie.Netesne zatvorené dvere spotrebiča.Dvere boli otvorené príliš často alebo príliš dlho.	Zvýšte teplotu.Zatvorte dvere.Neotvárajte dvere/zásuvku príliš často.

Riešenie problémov

SK

Probl ém	Možná prí čina	Možné riešenie
Na vonkajšom povrchu vinotéky sa vytvára vlhkošt.	Príliš teplé a príliš vlhké prostredie.Dvere nie sú tesne zatvorené. Dochádza ku kondenzácii chladného vzduchu v spotrebiči a teplého vzduchu mimo neho.	Vo vlhkom podnebí je to normálne a zmení sa to po poklese vlhkosti.Dbajte na to, aby boli dvere zavreté tesne a aby tesnenie správne tesnilo.
Spotrebič vydáva neobvyklé zvuky	Spotrebič nie je umiestnený na rovnom povrchu.Spotrebič sa dotýka nejakého predmetu v jeho okolí.	Nastavte nožičky a vyrovnajte spotrebič.Odstráně predmety v okolí spotrebiča.
Je počuť tichý zvuk podobný tečúcej vode.	Je to normálne	-
Nefunguje osvetlenie interiéru alebo chladiaci systém.	Zástrčka nie je pripojená k zásuvke.Napájací zdroj nie je neporušený.LED žiarovka nie je v poriadku.	Pripojte zástrčku.Skontrolujte elektrické napájanie v miestnosti. Zavolajte miestnu elektrárenskú spoločnost.Kontaktujte servis kvôli výmene.
Boky chladiča a lišty dverí sa zahrievajú.	Je to normálne.	-
Dvere sa nezatvárajú správne	Spotrebič nie je vyrovnaný.Dvere sú zablokované.	Vyrovnajte spotrebič pomocou vyrovnávacích nožičiek.Skontrolujte blokovania, ako sú napríklad fláše alebo poličky.

Produktový list podľa nariadenia EÚ č. 1060/2010

Značka	Haier	Haier
Názov/identifikačný kód modelu	HWS42GDAU1	HWS77GDAU1
Menovitá kapacita fliaš	42	77
Kategória chladenia v domácnosti	2	2
Trieda energetickej účinnosti	A	A
Ročná spotreba energie (kWh/rok) 1)	142	152
Skladovací objem (L)	106	190
Klimatická trieda:Toto zariadenie je určené napoužitie pri okolitej teplote medzi10 °C a 38 °C.	SN N ST	SN N ST
Emisie akustického hlukuprenášaného vzduchom (db(A) re1pW)	37	37
Typ zariadenia	Vol'ne stojace	Vol'ne stojace
Toto zariadenie je určené na použitievýhradne na uskladnenie vína.	Áno	Áno
Rozmery (H/Š/V v mm)	585/497/820	585/497/1270

Vysvetlenie:

1) na základe výsledkov štandardného testovania po dobu 24 hodín. Skutočná spotreba energie závisí od skutočného prostredia, množstva naložených fliaš, nastavenej teploty, otvárania a zatvárania dverí atď. 2) Menovitá spotreba energie je hodnota získaná podľa štandardného testovania, keď vinotéka nezapne vnútorné svetlo.

11.3 Normy a smernice CE

Tento výrobok spĺňa požiadavky všetkých príslušných smerníc ES s príslušnými harmonizovanými normami, ktoré ustanovujú označenie CE.

Zákaznícky servis

SK

Odporúčame vám náš zákaznícky servis Haier a použitie originálnych náhradných dielov. Ak máte problém so svojím spotrebičom, najskôr si pozrite časť RIEŠENIE PROBLÉMOV.

Ak tam nenájdete riešenie, kontaktujte

▶ svojho miestneho predajcu alebo Servis a Podporu na www.haier.com, kde nájdete telefónne čísla a najčastejšie otázky a kde môžete aktivovať uplatnenie servisu.

Ak chcete kontaktovať náš servis, uistite sa, že máte k dispozícii nasledujúce údaje. Informácie nájdete na typovom štítku.

Model

Sériové č.

V prípade záruky tiež skontrolujte záručný list dodaný s produktom.

Ak máte všeobecné obchodné otázky, obráťte sa na naše nasledovné adresy v Európe:

Európske adresy Haier
Krajina*	Poštová adresa	Krajina	Poštová adresa
Taliansko	Haier Europe Trading SRL Via De Cristoforis, 12 21100 Verese ITALY	Francúzsko	Haier France SAS 3-5 rue des Graviers 92200 Neuilly sur Seine FRANCE
Španielsko Portugalsko	Haier Iberia SL Pg. Garcia Faria, 49-51 08019 Barcelona SPAIN	Belgicko-FR Belgicko-NL Holandsko Luxembursko	Haier Benelux SA Anderlecht Route de Lennik 451 BELGIUM
Nemecko Rakúsko	Haier Deutschland GmbH Hewlett-Packard-Str. 4 D-61352 Bad Homburg GERMANY	Poľsko Česko Maďarsko Grécko Rumunsko Rusko	Haier Poland Sp. zo.o. Al. Jerozolimskie 181B 02-222 Warszawa POLAND
Spojen é kráľovstvo	Haier Appliances UK Co. Ltd. One Crown Square Church Street East Woking, Surrey, GU21 6HR UK
