MANUAL DE UTILIZADOR HWS78TGDFH1SW HAIER

PT ADVERTÊNCIA: Risco de incêndio/material inflamável. O símbolo indica que existe um risco de incêndio uma vez que são usados materiais inflamáveis. Ter cuidado para evitar provocar um incêndio por acender material inflamável.

▶ Temperatura ambiente

Obrigado por comprar um produto Haier.

Leia atentamente estas instruções antes de utilizar este eletrodoméstico. As instruções contêm informações importantes que irão ajudá-lo a obter o melhor proveito do eletrodoméstico e garantir a instalação, o uso e a manutenção seguros e adequados.

Mantenha este manual num local conveniente para que o possa sempre consultar para uma utilização segura e adequada do eletrodoméstico.

Se vender, oferecer ou deixar o aparelho para trás, caso nude de casa, certifique-se de que passa também este manual para que o novo proprietário se possa familiarizar com o aparelho e avisos de segurança.

Legenda

Aviso - Informação de Segurança Importante

Informações gerais e dicas

Informação ambiental

Eliminação

Ajude a proteger o ambiente e a saúde humana. Coloque a embalagem em recipientes adequados para reciclar. Ajude a reciclar resíduos de aparelhos elétricos e eletrónicos. Não elimine os eletrodomésticos marcados com este símbolo em conjunto com o lixo doméstico. Entregue o produto na sua instalação de reciclagem local ou entre em contato com seu escritório municipal.

AVISO!

Risco de lesão ou sufocação!

Os fluidos refrigerantes e os gases devem ser eliminados de forma profissional. Certifique-se de que os tubos do circuito refrigerante não estão danificados antes de serem devidamente eliminados. Desligue o eletrodoméstico da alimentação elétrica. Corte o cabo de alimentação de rede e elimine-o. Remova as bandejas e gavetas, bem como a pega e vedantes da porta, para evitar que crianças e animais de estimação se fechem no aparelho.

Os aparelhos antigos ainda têm algum valor residual. Um método de eliminação ecológico assegura que matérias-primas valiosas podem ser novamente recuperadas e utilizadas.

O ciclopentano, uma substância inflamável não prejudicial ao ozónio, é utilizado como expansor para a espuma de isolamento.

Ao assegurar que este produto é eliminado devidamente, irá ajudar a prevenir consequências potencialmente negativas para o ambiente e a saúde humana, que de outra forma poderiam ser causadas.

Para informações mais detalhadas sobre reciclagem deste produto, contacte a sua autarquia, o seu serviço de eliminação de resíduos domésticos ou a loja onde adquiriu o produto, manuseado pelos profissionais.

1 - Informações de segurança.... 196
2- Dicas de segurança .... 199
3- Manutenção ....203
4- Acessórios....205
5- Descrição do produto....206
6- Instalação....207
7- Utilizar 210
8- Dicas de poupança de energia.... 215
9- Equipamento....216
10- Cuidados e limpeza.... 217
11- Resolução de problemas.... 218
12- Assistência ao cliente.... 222
13- Empilhamento de garrafas de vinho 223

Este aparelho destina-se exclusivamente à armazenagem de Antes de ligar o aparelho pela primeira vez, leia as seguintes dicas de segurança:

AVISO!

Antes da primeira utilização

▶ Certifique-se de que não há danos provocados pelo transporte.
▶ Remova todas as embalagens e mantenha fora do alcance das crianças e elimine-as de forma ecológica.
Aguarde no mínimo duas horas antes de instalar o aparelho, de forma a garantir que o circuito refrigerante está com eficiência total.
▶ Manuseie o aparelho sempre com pelo menos duas pessoas porque é pesado.

Instalação

O aparelho deve ser colocado num local bem ventilado. Assegure um espaço de, pelo menos, 10 cm acima e ao redor do aparelho.
▶ AVISO: Mantenha as aberturas de ventilação, no revestimento do aparelho ou na estrutura integrada, livres de obstruções.
Nunca coloque o aparelho numa área húmida ou num local onde possa ser salpicado com água. Limpe e seque as salpicos de água e manchas com um pano macio limpo.
Não instale a sua adega em qualquer local não devidamente isolado ou aquecido, por exemplo, garagem, etc. A sua adega de vinhos não foi concebida para funcionar a temperatura ambiente abaixo de 10°C.
▶ Não instale o aparelho sob luz solar direta ou na proximidade de fontes de calor (por exemplo, fogões, aquecedores).
Instale e nivele o aparelho numa área adequada para o seu tamanho e utilização.
▶ Certifique-se de que as informações elétricas na placa de classificação correspondem à fonte de alimentação. Se não, entre em contato com um eletricista.
O aparelho é operado por uma fonte de alimentação de 220-240 VAC/50 Hz. Uma flutuação da tensão anormal pode fazer com que o aparelho não ligue ou danifique o controlo da temperatura ou o compressor, ou pode haver um ruído anormal durante o funcionamento. Nesse caso, deve ser montado um regulador automático.
▶ Não use adaptadores de fichas múltiplas nem cabos de extensão.

AVISO!

AVISO: Não coloque tomadas triplas múltiplas portáteis ou fontes de alimentação portáteis na parte traseira do aparelho.
AVISO: Ao posicionar o aparelho, certifique-se de que o cabo de alimentação não se encontra preso ou danificado.
▶ Não pise o cabo de alimentação.
▶ Use uma tomada de terra separada para a fonte de alimentação que seja fácil de aceder. Este aparelho deve ser ligado à terra.
Apenas para o Reino Unido: O cabo de alimentação do aparelho está equipado com uma ficha de 3 cabos (terra) que se encaixa numa tomada standard de 3 cabos (ligada à terra). Nunca corte ou desmonte o terceiro pino (terra). Após a instalação do aparelho, a tomada deve ficar acessível.
▶ AVISO: Não danifique o circuito refrigerante.

Utilização diária

▶ Manter a porta aberta durante longos períodos de tempo pode causar um aumento significativo da temperatura nos compartimentos do eletrodoméstico.
Este aparelho pode ser utilizado por crianças de idade igual ou superior a 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e conhecimento, caso lhes tenha sido fornecida supervisão ou instruções relativas à utilização do aparelho de forma segura e desde que compreendam os perigos envolvidos.
- As crianças não devem brincar com o aparelho.
As crianças de 3 a 8 anos são autorizadas a carregar e descarregar aparelhos de refrigeração, mas não podem limpar e instalar os aparelhos de refrigeração.
Mantenha às crianças com menos de 3 anos de idade afastadas do eletrodoméstico, a menos que estejam constantemente sob supervisão.
A limpeza e manutenção pelo utilizador não deve ser realizada por crianças sem supervisão.
O aparelho deve ser posicionado de modo a que a ficha esteja acessível.
Se o gás de carvão ou outro gás inflamável verter para a proximidade do aparelho, desligue a válvula do gás de fuga, abra as portas e janelas e não desligue o cabo de alimentação do eletrodoméstico.
Aguarde pelo menos 7 minutos para reconectar a energia depois de ter sido desconectada.
▶ Não levante o aparelho pelas pegas das portas.
As chaves devem ser mantidas fora do alcance das crianças e não nas proximidades do aparelho, para evitar que as crianças fiquem presas no interior do aparelho.

AVISO!

Observe que o aparelho está regulado para funcionar no intervalo de temperatura específico de 10 e 38°C. O aparelho não pode funcionar adequadamente se for deixado durante um longo período a uma temperatura acima ou abaixo do intervalo indicado.

▶ Não coloque artigos instáveis (objetos pesados, recipientes cheios de água) em cima do aparelho, para evitar lesões pessoais causadas por queda ou choque elétrico causado pelo contato com a água.

▶ Abra e feche a porta apenas pelas pegas. O espaço entre a porta e o armário é muito estreito. Não coloque as mãos nessas áreas para evitar entalar os dedos. Abra ou feche as portas do aparelho apenas quando não houver crianças que se encontrem dentro do alcance do movimento das portas.

- Não guarde nem use materiais inflamáveis, explosivos ou corrosivos no eletrodoméstico ou nas proximidades.

- Não guarde substâncias explosivas como, por exemplo, latas de aerossóis, com um carburante inflamável, no interior deste aparelho.

▶ Não guarde medicamentos, bactérias ou agentes químicos no aparelho. Este aparelho é um eletrodoméstico. Não é recomendado armazenar materiais que necessitem de temperaturas rigorosas.

Não ajuste uma temperatura desnecessariamente baixa no compartimento do armário de vinhos. Podem ocorrer temperaturas negativas em altas configurações. Atenção: As garrafas podem rebentar

Não toque na superfície interna do compartimento do aparelho, quando em funcionamento, especialmente com as mãos molhadas, pois as mãos podem congelar na superfície.

Para uma refrigeração adequada do vinho, não sobrecarregue o aparelho.

▶ Desligue o aparelho em caso de interrupção da energia ou antes da limpeza. Deixe passar pelo menos 7 minutos antes de reiniciar o aparelho, pois o arranque frequente pode danificar o compressor.

AVISO: Não utilize dispositivos elétricos no interior do aparelho, a menos que sejam do tipo recomendado pelo fabricante. Para evitar riscos, um cabo de alimentação danificado deve ser substituído pelo serviço ao cliente (ver cartão de garantia).

Para prolongar a vida útil do aparelho, evite desligá-lo.

Nunca coloque o aparelho na horizontal no chão. Depois de inclinar o aparelho mais de 45°, aguarde 24 horas antes de o ligar.

AVISO!

Manutenção/limpeza

▶ Certifique-se de que as crianças estão vigiadas caso estejam a realizar a limpeza e manutenção.
Desligue o aparelho da alimentação elétrica antes de realizar qualquer manutenção de rotina. Deixe passar pelo menos 7 minutos antes de reiniciar o aparelho, pois o arranque frequente pode danificar o compressor.
▶ Segure a ficha, não o cabo, ao desligar o aparelho.
Não limpe o aparelho com escovas duras, escovas de arame, detergente em pó, gasolina, acetato de amilo, acetona e soluções orgânicas semelhantes, soluções ácidas ou alcalinas. Limpe com detergente especial para frigorífico/congelador para evitar danos. No final use água morna e solução de bicarbonato de sódio - cerca de uma colher de sopa de bicarbonato de sódio para um litro de água. Enxaguar abundantemente com água e secar. Não utilize pós de limpeza ou outros produtos de limpeza abrasivos. Não lave as peças removíveis na máquina de lavar loiça.
▶ AVISO: Não utilize dispositivos mecânicos ou outros meios para acelerar o processo de descongelação, que não os recomendados pelo fabricante.
Se o cabo de alimentação estiver danificado, este tem de ser substituído pelo fabricante, pelo agente de serviço ou por pessoas igualmente qualificadas de forma a evitar o perigo.
▶ Não tente reparar, desmontar ou modificar o aparelho sozinho. Em caso de reparação, entre em contato com a nossa assistência ao cliente.
Se as luzes de iluminação estiverem danificadas, devem ser substituídas pelo fabricante, pelo seu agente de serviço ou por pessoas qualificadas similares, a fim de evitar riscos.
▶ Elimine o pó na parte de trás da unidade pelo menos uma vez no ano para evitar perigo de incêndio, bem como o aumento do consumo de energia.

▶ Não pulverize ou lave o aparelho durante a limpeza.
▶ Não use spray de água ou vapor para limpar o aparelho.
▶ Não limpe a porta de vidro fria com água quente. A mudança súbita de temperatura pode fazer com que o vidro se quebre.
Se deixar de utilizar o seu aparelho durante um período prolongado, deixe-o aberto para evitar odores e cheiros desagradáveis dentro.

Informações sobre gases refrigerantes

AVISO!

O aparelho contém o refrigerante inflamável ISOBUTANO (R600a). Certifique-se de que o circuito refrigerante não fica danificado durante o transporte ou instalação. A fuga de refrigerante pode causar lesões oculares ou inflamações. Se ocorrer um dano, mantenha afastadas fontes de chama aberta, ventile completamente a sala, não ligue ou desligue os cabos de alimentação do eletrodoméstico ou de qualquer outro aparelho. Informe a assistência ao cliente.

No caso de os olhos entrarem em contacto com o fluido refrigerante, lave-os imediatamente sob água corrente e contacte imediatamente um oftalmologista.

AVISO: O sistema de refrigeração está sob alta pressão. Não o viole. Uma vez que os refrigerantes inflamáveis são usados, por favor, instale, manuseie e carregue o aparelho estritamente de acordo com as instruções e contacte o agente profissional ou o nosso serviço pós-venda para eliminar o aparelho.

Utilização prevista

Este aparelho destina-se a ser utilizado em meio doméstico e aplicações similares tais como

• áreas de cozinha para o pessoal em lojas, escritórios e outros ambientes de trabalho;
• quintas e por clientes em hotéis, motéis e outros ambientes de tipo residencial;
• ambientes de tipo hospedagem residencial;
• aplicações de catering e idênticas não comerciais.

f Para garantir a preservação segura do vinho, por favor, siga estas instruções de uso.

f Os dados relativos à parte mais adequada no compartimento do eletrodoméstico em que devem ser armazenados tipos específicos de alimentos, tendo em conta a distribuição da temperatura que pode estar presente nos diferentes compartimentos do aparelho, encontram-se na outra parte do manual.

Não são permitidas alterações ou modificações no dispositivo. Uma utilização indevida pode causar riscos e perda de reivindicações de garantia.

Eliminação

O símbolo do produto ou da sua embalagem indica que este produto não pode ser tratado como lixo doméstico. Em vez disso, deve ser entregue ao ponto de recolha aplicável para reciclagem de equipamentos elétricos e eletrónicos. Ao assegurar que este produto é eliminado devidamente, irá ajudar a prevenir consequências potencialmente negativas para o ambiente e a saúde humana, que de outra forma poderiam ser causadas pelo tratamento inadequado dos resíduos deste produto. Para informações mais detalhadas sobre reciclagem deste produto, entre em contato com seu escritório local da cidade, o seu serviço de eliminação de resíduos domésticos ou a loja onde você comprou o produto.

Uma vez que são utilizados gases de sopro do isolamento inflamáveis, entre em contato com um agente profissional ou nosso serviço pós-venda para eliminar o aparelho.

AVISO!

Risco de lesão de sufocação!

Os fluidos refrigerantes e os gases devem ser eliminados de forma profissional. Certifique-se de que os tubos do circuito refrigerante não estão danificados antes de serem devidamente eliminados. Desligue o eletrodoméstico da alimentação elétrica. Corte o cabo de alimentação de rede e elimine-o. Remova as bandejas e gavetas, bem como a pega e vedantes da porta, para evitar que crianças e animais de estimação fiquem fechados dentro do aparelho.

▶ AVISO: Desligue o aparelho da fonte de alimentação antes de limpar.
▶ Não limpe o aparelho com escovas duras, escovas de arame, detergente em pó, gasolina, acetato de amilo, acetona e soluções orgânicas semelhantes, soluções ácidas ou alcalinas. Limpe com detergente especial do frigorífico para evitar danos.
Limpe o eletrodoméstico quando apenas tiver armazenado pouco ou nenhum vinho. Só é necessário limpá-lo quando estiver sujo.

Limpe o interior e a caixa do aparelho com uma esponja molhada em água morna e detergente neutro

▶ Enxague com água morna limpa e seque com um pano macio.

▶ Não limpe nenhuma das peças do aparelho numa máquina de lavar loiça.

▶ Deixe pelo menos 7 minutos antes de voltar a ligar o eletrodoméstico, pois o arranque frequente pode danificar o compressor.

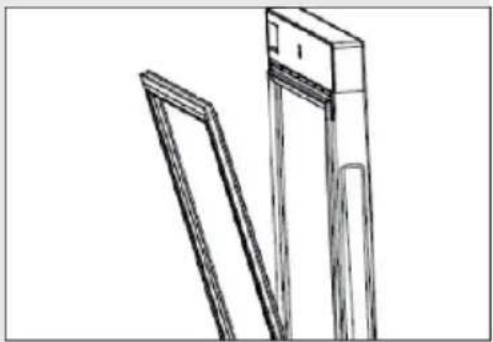

Limpe a junta de vedação da porta:

Os vedantes da porta devem ser limpos a cada 3 meses para garantir uma vedação adequada. Como indicado em baixo: Remover: Segure a vedação da porta e puxe-a de acordo com a direção da seta para remover toda a vedação da porta em ordem.

Mergulhe a escova com água ou álcool de classe alimentar, limpe o sulco da vedação da porta primeiro puxando a escova para trás e para a frente. Em seguida, limpe a superfície da vedação da porta com uma toalha embebida com água ou álcool de grau alimentar. Finalmente, lave a junta da porta para limpar e limpe-a com uma toalha limpa.

Vedação da porta de instalação após a limpeza:

Antes da instalação, certifique-se de que não há água na vedação da porta. Insira a vedação da porta na ranhura e pressione firmemente a vedação da porta desde a parte superior à parte inferior manualmente até que toda a vedação da porta seja inserida na ranhura.

Limpeza das prateleiras:

▶ Todas as prateleiras podem ser retiradas para limpeza.
▶ Retire todas as garrafas.
▶ Levante cada prateleira um pouco e retire para fora.
Limpe a prateleira com uma toalha macia.
- Aguarde até que as prateleiras estejam secas antes de as voltar a colocar.

AVISO:

Aguarde pelo menos 7 minutos para reconectar a energia depois de ter sido desconectada.

Verifique os acessórios e a literatura de acordo com esta lista: sem isolamento.

Nome	Manual do utilizador	Cartão de serviço	Prateleira	Prateleira pequena	Tampa 0Rótulo articulada	energético	Tecla	Câmera esquerda daporta
HWS77GDAU1 1	1 6 1 1	1 2 2
HWS42GDAU1 1	1 3 1 1	1 2 2
HWS79GDG 1	5 0 0 1	0
HWS78TGDFH1SW	1 1 6	1 1 1 2 2
HWSKTM42GDGIT	1	1	3	1 1 1 2 2

Aviso

Devido a mudanças técnicas e modelos diferentes, algumas das ilustrações neste manual podem variar do seu modelo.

Imagem do aparelho

1. Ventilador 6. Fechadura(for HWS77GDAU1/HWS42GDAU1)
2. Prateleira 7. Porta
3. Divisória intermédia 8. Lâmpada LED
4. Filtro de carvão ativado 9. Visor (na frente da porta)
5. Pés ajustáveis

1. Desembalar

▶ Retire o aparelho da embalagem.
Remova todos os materiais da embalagem, incluindo a base de espuma e toda fita adesiva com os acessórios.

2. Condições ambientes

A temperatura ambiente deve estar sempre entre 10°C e 38°C, uma vez que pode influenciar a temperatura no interior do aparelho e o seu consumo de energia. Não instale o aparelho perto de outros aparelhos emissores de calor (fornos, frigoríficos) sem isolamento.

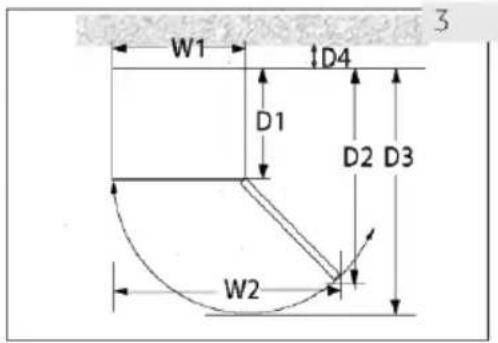

3. Requisitos de espaço

Espaço necessário para abrir a porta (Fig. 3):

Largura em mm		Profundidade em mm			Distância até à parede em mm
W1	W2	D1	D2	D3	D4
495	630	535	1033	1047	100

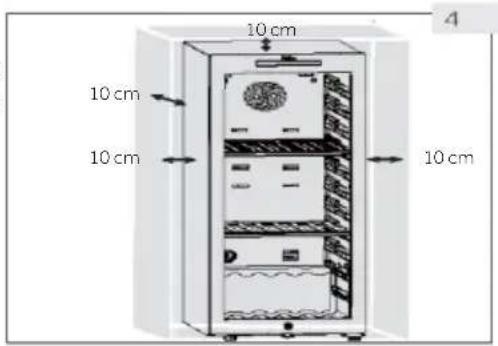

4. Espaço de ventilação

Por razões de segurança e energia, deve ser observada a distância de ventilação necessária de 10 cm em todas as direções (Fig. 4).

W1 ↑D4 D1 D2 D3 W2 3

10 cm 10 cm 10 cm 10 cm 4

VERTÊNCIA!

Manter as aberturas de ventilação no aparelho ou na estrutura embutida sem obstrução. Este aparelho de refrigeração não se destina a ser usado como um aparelho embutido

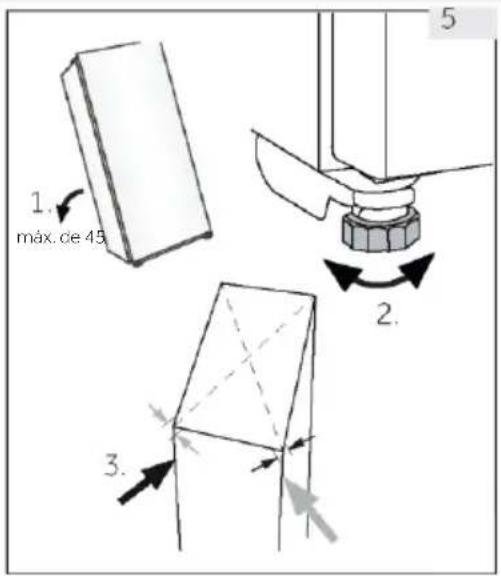

5. Alinhar o aparelho

O aparelho deve ser colocado sobre uma superfície plana e sólida.

1. Incline o aparelho ligeiramente para trás (Fig. 5).
2. Ajuste os pés dianteiros ajustáveis para o nível desejado, rodando-os.
3. A estabilidade pode ser verificada por empurrando alternadamente as diagonais. Uma ligeira oscilação deve ser a mesma em ambas as direções. Caso contrário, a estrutura pode empenar; a consequência pode ser fugas dos vedantes da porta. Uma leve inclinação para a traseira facilita o fecho da porta.

1. máx. de 45 2. 3. 5

O aparelho fecha mais facilmente se forem utilizados os pés de nivelamento na frente:

Rode os pés ajustáveis (Fig. 6) para os subir ou descer:

Rodar os pés no sentido horário levanta o aparelho.
Rodar os pés no sentido anti-horário baixa o aparelho.

24 h 7

7. Tempo de espera

O óleo de lubrificação sem manutenção está localizado na cápsula do compressor. Este óleo pode passar pelo sistema fechado do tubo durante o transporte se o aparelho estiver inclinado. Antes de ligar o aparelho à fonte de alimentação, aguarde 24 horas (Fig. 7) para que o óleo volte à cápsula.

8. Ligação elétrica

Antes de cada conexão verificar se:

a fonte de alimentação, tomada e fusíveis são adequados à placa de classificação.
a tomada de alimentação está ligada à terra sem fichas múltiplas nem extensão.
a ficha de alimentação e a tomada estão corretamente ajustadas.

Ligue a ficha a uma tomada doméstica instalada corretamente.

AVISO!

Para evitar riscos, um cabo de alimentação danificado deve ser substituído pela assistência ao cliente (ver cartão de garantia).

9. Reversibilidade da porta

Antes de ligar o aparelho à fonte de alimentação, deve verificar se a rotação da porta deve ser mudada da direita (como fornecida) para a esquerda, se tal for exigido pelo local de instalação e pela usabilidade

AVISO!

O eletrodoméstico é pesado. Precisa de duas pessoas para reverter o sentido de abertura da porta.
▶ Antes de qualquer operação, desligue primeiro o aparelho da rede elétrica.
▶ Não incline o aparelho mais de 45° para evitar danos ao sistema de arrefecimento.

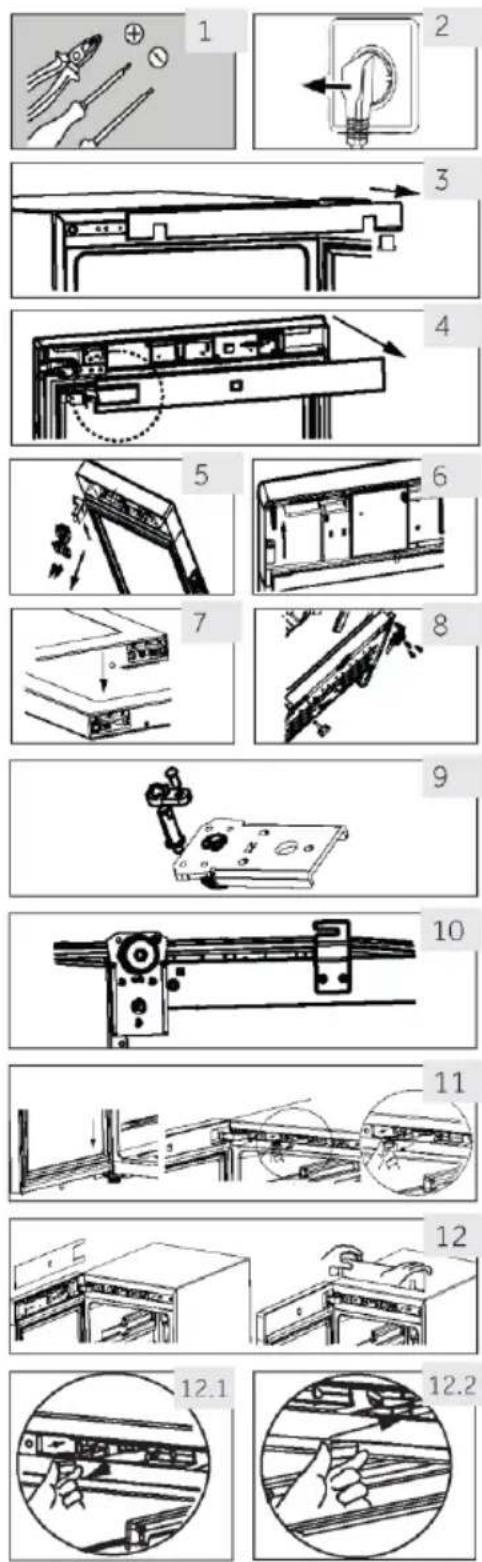

Etapas de montagem

1. Arranje a ferramenta necessária.
2. Desligue o aparelho.
3. Abra a porta, retire a tira dianteira e encontre a tira correspondente para remover o lado esquerdo e coloque no lado direito da abertura.
4. Desligue o cabo de conexão. Retire a parte superior do vedante da porta e desça a tira traseira da porta. (Remova pela abertura lateral esquerda)

5. Remova os 2 parafusos na dobradiça superior.

6. Remova a tampa e a dobradiça, remova a ta mpa do eixo e, em seguida, monte do outro lado e, depois, instale a dobradiça no eixo.

7. Remova o came e o suporte da porta, desloque o suporte da porta para outro lado da porta. Instale o novo came do saco de oferta.

8. Armário inclinado (menos de 45°), remova a dobradiça inferior (3 parafusos) para trás.

9. Re mova o came inferior da dobradiça e o eixo da dobradiça. Instale o eixo no lado direito da dobradiça inferior. Retire o came do saco de instruções e instale-o no eixo inferior da dobradiça.

10. Instale a dobradiça inferior e o pé inferior no outro lado do armário. Lubrifique o came.

11. Instale a porta no eixo inferior da dobradiça e fixe a dobradiça superior com dois parafusos no armário. Fixe os fios de sinal no meio do sulco da dobradiça superior, e retire a tampa da dobradiça do saco de instruções e prenda-a na dobradiça superior.

12. Instale o vedante da porta e a tira da porta na porta. Introduza o par de fios de sinal de porta, mova o interruptor magnético (12.1) para a ranhura de montagem direita (12.2) da caixa da trave superior e aperte o friso frontal do armário.

13. Certifique-se de que a porta é capaz de abrir e fechar com facilidade.

1. Antes da primeira utilização

Remova todos os materiais de embalagem. Isso inclui a base de espuma e toda fita adesiva que segura os acessórios da adega de vinho dentro e fora. Mantenha-os fora do alcance das crianças e elimine-os de forma ecológica.
Limpe o interior e o exterior do aparelho com água e um detergente suave antes de colocar qualquer vinho no seu interior.
▶ Após o aparelho ter sido nivelado e limpo, aguarde pelo menos 2 horas antes de o ligar à fonte de alimentação. Se a sua adega tiver sido inclinada por qualquer motivo, aguarde 24 horas antes de a ligar. Ver secção INSTALAÇÃO.
Depois de ter conectado a unidade a uma tomada elétrica, deixe a unidade funcionar por pelo menos 30 minutos para aclimatizar-se antes de fazer quaisquer ajustes.
A temperatura é ajustada automaticamente para 12 °C. Se desejar, pode alterar a temperatura manualmente. Por favor, consulte TEMPERATURA.

2. Teclas de toque

Os botões no painel de controlo são teclas de toque, que respondem quando tocadas levemente com o dedo.

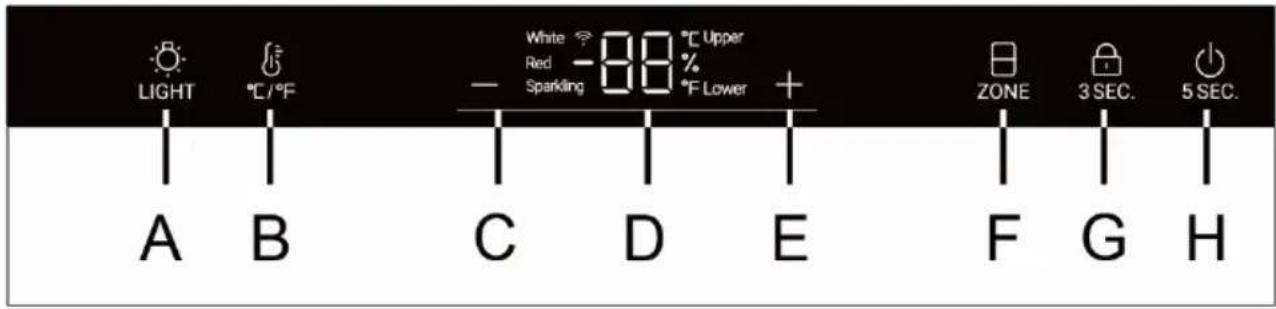

3. Descrição do painel de controlo

A Luz interior/botão Wi-Fi
B Botão de conversão °C /°F
C Botão de ajuste de temperatura: para baixo
D Visor

E Botão de ajuste de temperatura: para cima

F Seleção da zona de temperatura

G Botão de bloqueio H Botão de energia

4. Função de bloqueio automático

O painel de controlo bloqueia automaticamente depois de se premir qualquer tecla, 30 segundos depois de ativado, a 3 SECS. Abende-se. Para ativar o bloqueio do teclado, prima o botão durante 3 segundos, quando bloqueado o LED da retroiluminação fica obscuro. O botão A não está bloqueado.

5. Função do botão de alimentação

Prima o botão H durante 5 segundos, a garrafeira desliga-se.

Em seguida, prima o botão H durante 5 segundos, a garrafeira liga-se.

PT

6. Regulação da temperatura

Aviso

Predefinições

Depois de ter conectado a unidade a uma tomada elétrica, deixe a unidade funcionar durante pelo menos 30 minutos para aclimatizar-se antes de fazer quaisquer ajustes.
- Quando o aparelho é ligado após a desconexão da fonte de alimentação principal, pode levar várias horas para que as temperaturas corretas sejam alcançadas. O tempo exato varia dependendo do ambiente e da temperatura.

1. Seleção da zona de temperatura

No estado de desbloqueio, o ícone está totalmente ligado. Se o visor atual estiver na zona de temperatura superior, o ícone superior está ligado e o ícone inferior está desligado. Neste momento, prima a tecla , o ícone inferior acende-se e o ícone superior apaga-se.

2. Regulação da temperatura

No estado de desbloqueio, quando o ícone "superior" está ligado, a temperatura superior da zona de temperatura pode ser ajustada;

Prima ou quando a luz "superior" está ligada, para aumentar ou diminuir a temperatura. Quando a temperatura desejada for atingida, prima o botão. Depois disso o ajuste de temperatura está concluído e 3 segundos mais tarde, o visor de temperatura para de piscar e exibe a temperatura atual.

O intervalo de temperatura é de 5 a 20 graus.

Quando o ícone "mais baixo" está aceso, a temperatura na zona de temperatura mais baixa pode ser ajustada

As seguintes temperaturas de bebida são recomendadas para os diferentes tipos de vinho.

Vinho tinto	+13°C a 20°C(+55°F a + 68°C)	Vinho espumanteProsecco	+5°C a +8°C(+41°F a +47°F)
Vinho branco	+9°C a +12°C(+48°F a +54°F)

Se você armazenar vinho por longos períodos de tempo, este deve ser armazenado a uma temperatura entre +10 °C e +12 °C (50 °F e +54 °F).

7. Modo Standby

O ecrã é automaticamente obscurecido em 30 segundos.

Acende automaticamente quando qualquer tecla é tocada ou a porta é aberta.

8. Ajuste do modo de iluminação

Prima o botão . Quando as luzes no armário estão ligadas, as luzes acendem-se

gradualmente. Quando pressionar o botão mais uma vez as luzes serão desligadas gradualmente.

Aviso Influencias nas temperaturas

A temperatura no interior do aparelho é influenciada pelos seguintes fatores:

▶ Temperatura ambiente

▶ Quantidade de garrafas armazenadas

▶ Frequência de abertura da porta

▶ A localização do aparelho

A configuração padrão é de 12°C

Quando o visor para de piscar, volta a mostrar a temperatura atual dentro da adega. Vai demorar algum tempo para alcançar a temperatura definida.

9. Função °C/°F

Prima o botão para alternar entre Fahrenheit e Celsius.

10. Desligar a função de memória

Em caso de falha de energia, a adega irá guardar automaticamente a temperatura ajustada. Após a recuperação de energia, será posto a funcionar com base na temperatura definida antes da falha de energia.

11. Função de compensação o a baixa temperatura

A adega tem uma função de compensação de baixa temperatura para garantir a estabilidade da temperatura: Quando a temperatura ambiente é inferior à temperatura definida, a adega inicia automaticamente a função de compensação de baixa temperatura, aquecendo o aparelho. Quando a temperatura no aparelho atinge a temperatura definida, a função de compensação de baixa temperatura é desligada automaticamente.

12. Alarme de abertura ^96 porta

Se a porta for mantida aberta durante mais de 1 min, ouve-se um sinal sonoro que indica que a porta está fechada ou qualquer tecla no painel de visualização pode ser operada e, em seguida, o sinal sonoro deixa de se ouvir.

13. Indica/ão ^9 e humi ^969 e

Segure o botão "°C/°F" por 3 segundos, o painel de exibição aparecerá a porcentagem de umidade. Pressione os botões "+" ou "-" para desligar a exibição de umidade.

Aviso

A umidade do gabinete é testada de acordo com o padrão europeu EN 62552, o resultado do teste de umidade do gabinete é 50% -80%, o que está de acordo com os requisitos EN 62552 e (EU) 2010/1060.

!\$ ìòñfiguraçò çò ðòçò àì¡ïi (for HWS77GDAU1/ HWS42GDAU1)

ÌØ×ÎÏÝÝÔßÒ' \$'(

PARβMETRO6 àIRÎLESS

ÝeænòiògìD	àìjì	Bluetooth®
StD ndarç	IEE 802.11 b/g/n	Bluetooth®v4.2, BR/EDRBluetooth® Low Energy
Banda(ö çè frequência [MHz]	2401×2483	2402×2480
Ùò÷Σncia ðžûïma “mW] BançD ö	[MHz]100	10

A marca verbal Bluetooth® e os logótipos são marcas registradas pertencentes à Bluetooth SIG, Inc. e qualquer uso destes identificadores pela Candy Hoover Group SRL é feito sob licença.

Outras marcas e nomes comerciais são propriedade dos seus respectivos titulares.

Ò×ÏØ5 Ö\$ÕyÎ6 6 ∅BRE O PRÓDUTO

Como ativar o módulo Wi-Fi:

• Prima o botão de luz durante 3 segundos para ativar o Wi-Fi
• O módulo Wi-Fi é ligado e o ícone Wi-Fi começa a piscar
• Se a adega estiver registada, mas o Wi-Fi estiver desligado, o ícone pisca
• Se a adega estiver registada e conectada o ícone Wi-Fi está sempre aceso
• Para repor o Wi-Fi prima a luz durante 3 segundos

PROCEDIMENTO ' (ÖPARELH\ÖÎ×ÝØ NA \PLICAÕØ∅

Passo 1

- Faça download da aplicação hOn nas lojas

DISPONÍVEL NO Google Play

Descarregar na App Store

- Faça login ou registese

- Adicione um novo aparelho selecionando a adega da lista

- Prima o botão de luz do produto durante 3s para ativar o Wi-Fi

Passo 6

- O ícone wi-fi irá piscar, o processo de emparelhamento está em curso - Tem 5 minutos para completar o processo de emparelhamento - Quando o processo está concluído, o ícone Wi-Fi irá parar de piscar e permanecerá sempre ligado

NOTA

Dicas de poupança de energia

Certifique-se de que o aparelho está devidamente ventilado (ver INSTALAÇÃO).
Não instale o aparelho sob luz solar direta ou na proximidade de fontes de calor (por exemplo, fogões, aquecedores).
Evite temperaturas desnecessariamente baixas no aparelho. O consumo de energia aumenta quanto menor for a temperatura no aparelho.
▶ Abra a porta do aparelho o mínimo e tão brevemente quanto possível.
▶ Não exceda a quantidade de garrafas prevista para evitar obstruir o fluxo de ar.
Mantenha as vedações da porta limpas para que a porta feche sempre corretamente.
A configuração mais energeticamente eficiente requer que as gavetas, a caixa e as prateleiras estejam posicionadas no aparelho como na condição de fresco de fábrica e os alimentos sejam colocados sem bloquear a saída de ar do duto

1. Prateleira

1. As prateleiras são projetadas para um armazenamento e remoção fáceis do vinho. Podem ser limpas com uma toalha macia.
2. Garrafas comuns com diâmetro de 76 mm podem ser empilhadas.
3. Garrafas maiores podem ser empilhadas na prateleira inferior.
4. A quantidade pode variar do número ou garrafas ilustradas se forem empilhadas de forma diferente.

Conselhos sobre a disposição da sua adega

Recomendamos que o número de garrafas de vinho não exceda duas camadas em cada prateleira e que a capacidade das prateleiras de vinho não exceda 20 kg. Antes de colocar as garrafas dentro da adega, confirme se as prateleiras do vinho estão completamente estáveis. Além disso, confirme se existe alguma garrafa saliente das prateleiras, a fim de evitar que as garrafas batam na porta de vidro ao fechar.

A luz interior LED acende-se quando a porta é aberta. Para acender a luz enquanto a porta está fechada, toque no botão. Para apagar as luzes, toque no botão novamente. Para aumentar a eficiência energética, as luzes devem ser desligadas quando a adega não estiver a ser visualizada.

3. A fechadura(for HWS77GDAU1/HWS42GDAU1/HWSKTM42GDGIT)

Para trancar a adega, feche a porta e coloque a chave na fechadura:

f Tranque a porta rodando a chave no sentido contrário ao dos ponteiros do relógio;
f Destranque a porta rodando a chave no senti do dos ponteiros do relógio.

1. Descongelamento

O descongelamento da adega é feito automaticamente; nenhuma operação manual é necessária.

2. Substituir a lâmpada LED

A lâmpada usa LED como sua fonte de luz, com baixo consumo de energia e longa vida útil. Se houver alguma anomalia, entre em contato com a assistência ao cliente. Consulte ASSISTÊNCIA AO CLIENTE.

AVISO!

Não substitua a lâmpada LED você mesmo. Só pode ser substituída pelo fabricante ou pelo agente de serviço autorizado.

Parâmetros da lâmpada LED:

Tensão 12V; Potência máxima:8W (forHWS77GDAU1/ HWS79GDGT)

Tensão 12V; Potência máxima:5W (forHWS42GDAU1/HWSKTM42GDGIT)

3. Não utilizar durante um período maior

Desligue o cabo de alimentação.

Limpe o eletrodoméstico e as juntas da porta conforme descrito acima. Mantenha a porta aberta para evitar a criação de maus odores no interior.

4. Mover o aparelho

1. Remova todas as garrafas e desligue o aparelho.
2. Fixe prateleiras e outras peças móveis na adega com fita adesiva.
3. Não incline a adega mais de 45º para evitar danificar o sistema de refrigeração.

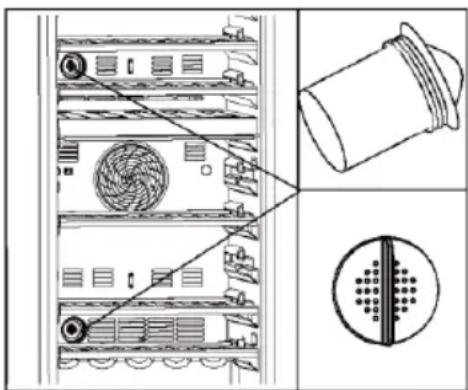

5. Troca de ar com filtro de carvão ativado

A forma como os vinhos continuam a amadurecer depende das condições ambientais. A qualidade do ar é, portanto, decisiva para a preservação do vinho. Um filtro de carvão ativado foi instalado na área inferior da parede traseira do aparelho para eliminar resíduos de forma ótima.

Aviso

Recomendamos que substitua o filtro uma vez por ano. Pode obter os filtros do seu revendedor.

Substituir o filtro:

Retire o filtro pela pega. Vire-o para a esquerda e remova.

Inserir o filtro:

Insira com a pega em posição vertical. Vire-o para a direita e insira.

Muitos problemas que ocorrem podem ser resolvidos por si mesmo sem experiência específica. Em caso de problema, por favor verifique todas as possibilidades apresentadas e siga as instruções abaixo antes de contactar um serviço pós-venda. Consulte ASSISTÊNCIA AO CLIENTE.

AVISO!

Antes da manutenção, desative o aparelho e desligue a ficha da tomada.
Os equipamentos elétricos devem ser reparados apenas por eletricistas qualificados, uma vez que reparações inadequadas podem causar danos consequenciais consideráveis.
Se o cabo de alimentação estiver danificado, este apenas pode ser substituído pelo fabricante, pelo agente de serviço ou por pessoas igualmente qualificadas de forma a evitar o perigo.

Código de erro
Causa Solução

P2	O tempo com porta aberta é demasiado longo.	Fecha a porta.
H1	A temperatura da zona superior é demasiado elevada.
H2	A temperatura da zona inferior é demasiado elevada.	Contacte o seu serviço pós-vendas. Verifique se a temperatura ambiente está entre 10 °C e 38 °C.
L2	A temperatura da zona superior é demasiado baixa.
L3	A temperatura da zona inferior é demasiado baixa.
E6	Erro da ventoinha da zona superior.	Contacte o seu serviço pós-vendas.
E8	Erro da ventoinha da zona inferior.
Problema	Causa possível	Possível solução
O compressor não funciona.	A ficha de alimentação não está ligada na tomada de alimentação.	Ligue a ficha de corrente.
O aparelho funciona frequentemente ou funciona por um período de tempo demasiado longo.	A temperatura exterior é muito alta.O aparelho foi desligado da alimentação por um período de tempo.Uma porta do eletrodoméstico não está bem fechada.A porta foi aberta com muita frequência ou por muito tempo.As juntas da porta estão sujas, desgastadas, rachadas ou não correspondem.A circulação de ar necessária não é garantida.A temperatura é demasiado baixa.	Neste caso, é normal que o aparelho funcione mais tempo.Normalmente, demora algum tempo para o aparelho arrefecer completamente.Fecha a porta e certifique- se de que o aparelho está localizado num piso e de que não há comida ou recipiente a obstruir a porta.Não abra a porta com demasiada frequência.Limpe a vedação da porta ou peça à assistência ao cliente que a substitua.Assegure uma ventilação adequada.O problema resolve-se quando a temperatura desejada tiver sido atingida.
O interior da adega está sujo e/ou com cheiros.	O interior da adega necessita de limpeza.	Limpe o interior da adega de vinho.
Não está frio o suficiente dentro do aparelho.	A temperatura está definida para demasiado alta.As garrafas foram adicionadas recen-temente.Uma porta do eletrodoméstico não está bem fechada.A porta foi aberta com muita frequência ou por muito tempo.As juntas da porta estão sujas, desgastadas, rachadas ou não correspondem.	Repor a temperatura.Deixe tempo para garrafas adicionadas recentemente atingirem a temperatura desejada.Fecha a porta.Não abra a porta com demasiada frequência.Limpe a vedação da porta ou peça à assistência ao cliente que a substitua.
Está demasiado frio no interior do aparelho.	A temperatura é demasiado baixa.	Repor a temperatura.
Formação de humidade no interior do compartimento do frigorífico.	O clima é demasiado quente e demasiado húmido.Uma porta do eletrodoméstico não está bem fechada.A porta foi aberta com muita frequência ou por muito tempo.	Aumente a temperatura.Fecha a porta.Não abra a porta/gaveta com muita frequência.

Resolução de problemas

PT

Problema Causa Possível Solução Possível
Acumulação de humidade na superfície exterior da cave de vinhos.	O clima é demasiado quente e demasiado húmido.A porta não está firmemente fe-chada. O ar frio no aparelho e o ar quente exterior condensa-o.	Isto é normal num clima húmi-do e mudará quando a humida-de diminuir.Assegurar que a porta é firme-mente fechada e que os vedan-tes vedam adequadamente.
O aparelho faz um som anormal	O aparelho não está colocado num piso nivelado.O aparelho está a tocar em algum objeto à sua volta.	Ajustar os pés para nivelar o aparelho.Remover objetos à volta do aparelho.
Um som ligeiro é para ser ouvido se-melhante a água a fluir.	Isto é normal -
A iluminação inte-rior ou o sistema de arrefecimento não funciona.	A ficha de alimentação não está ligada à tomada elétrica.A fonte de alimentação não está intata.A lâmpada LED está fora de servi-ço.	Ligar a ficha de alimentação.Verificar o fornecimento de ali-mentação à divisão. Contactar a empresa local de eletricidade.Deve contactar a assistência para substituição.
Os lados do aparelho e a junta isolante da porta ficam quentes.	Isto é normal. -
A porta não fecha adequadamente.	O aparelho não está nivelado.A porta está bloqueada.	Nivelar o aparelho com os pés de nivelamento.Verificar se há obstruções pro-vocadas por garrafas ou por prateleiras.

Para entrar em contato com a assistência técnica, visite nosso site:

https://corporate.haier-europe.com/en/. Na seção "website", escolha a marca do seu produto e o seu país. Você será redirecionado para o site específico onde poderá encontrar o número de telefone e formulário para entrar em contato com a assistência técnica

Ficha de produto de acordo com o Regulamento UE N.º 2019/2016

Marca	Haier	Haier	Haier
Nome do modelo / identificador	HWS42GDAU1HWSKTM42GDGIT	HWS77GDAU1	HWS79GDG
Capacidade nominal do frasco	42 77		79
Categoria de refrigeração para uso doméstico	2 2		2
Classe de eficiência energética G G			G
Consumo anual de energia (kWh/ano)1)	142 152		152
Volume de armazenagem (L) 106 190			190
Classe climática:Este aparelho destina-se a ser utilizado a uma temperatura ambiente entre 10°C e 38 °C.	SNNST SNNST		SNNST
Emissões de ruído aéreo (db(A) re 1pW)	C(37) C(37)		C(37)
Tipo de aparelho	Instalação independente	Instalação independente	Instalação independente
Este aparelho destina-se exclusivamente à armazenagem de vinho.	Sim Sim		Sim
Dimensões (D/W/H em mm) 585/497/820 585/497/1270			585/497/1270

Explicações:
1) com base nos resultados do teste padrão durante 24 horas. O consumo real de energia depende do ambiente real, da quantidade de garrafas, da temperatura ajustada, da abertura e fecho da porta, etc.
2) O consumo nominal de energia é o valor obtido de acordo com o ensaio normal quando o armário de vinhos não acende a luz interna.

Serviço ao Cliente

Recomendamos o nosso Serviço ao Cliente Haier e a utilização de peças de substituição originais.

Se tiver um problema com o seu aparelho, deve verificar primeiro a secção RESOLUÇÃO DE PROBLEMAS.

Se não conseguir encontrar uma solução lá, deve contactar

▶ o seu revendedor local ou

A área de Reparação e Apoio em www.haier.com onde pode encontrar os números de telefone e as Perguntas Frequentes e onde pode ativar um pedido de assistência.

Para contactar o nosso Serviço, assegurar que tem os seguintes dados disponíveis. A informação pode ser encontrada na placa de características.

Verificar também o Cartão de Garantia fornecido com o produto em caso de garantia.

Para pedidos gerais de negócios abaixo indicamos os nossos endereços na Europa:

Endereços europeus da Haier

País* Endereço postal País Endereço postal
Itália	Haier Europe Trading SRLVia De Cristoforis, 1221100 VereseITALY	França	Haier France SAS3-5 rue des Graviers92200 Neuilly sur SeineFRANCE
Espanha Portugal	Haier Iberia SLPg. Garcia Faria, 49-5108019 BarcelonaSPAIN	Bélgica-FRBélgica-PB PaísesBaixos Luxemburgo	Haier Benelux SAAnderlechtRoute de Lennik 451BELGIUM
Alemanha Áustria	Haier Deutschland GmbHHewlett-Packard-Str. 4D-61352 Bad HomburgGERMANY	Polónia RepúblicaChecaHungriaGrécia RoméniaRússia	Haier Poland Sp. zo.o.Al. Jerozolimskie 181B02-222 WarszawaPOLAND
Reino Unido	Haier Appliances UK Co. Ltd.One Crown SquareChurch Street EastWoking, Surrey, GU21 6HRUK

DISPONIBILIDADE DE PEÇAS DE REPOSIÇÃO

Termóstatos, sensores de temperatura, placas de circuito impresso e fontes de luz, por um período mínimo de sete anos após a colocação no mercado da última unidade do modelo em causa;

pegas de porta, dobradiças de porta, tabuleiros e cestos por um período mínimo de sete anos e vedantes de porta por um período mínimo de dez anos, após a colocação no mercado da última unidade do modelo em causa

GARANTIA

A garantia mínima é: 2 anos para os países da UE, 3 anos para a Turquia, 1 ano para o Reino Unido, 1 ano para a Rússia, 3 anos para a Suécia, 2 anos para a Sérvia, 5 anos para a Noruega, 1 ano para Marrocos, 6 meses para a Argélia, Tunísia nenhuma garantia legal necessária."

Para mais informações sobre o produto, consulte https://eprel.ec.europa.eu/ ou digitalize o QR na etiqueta de energia fornecida com o aparelho

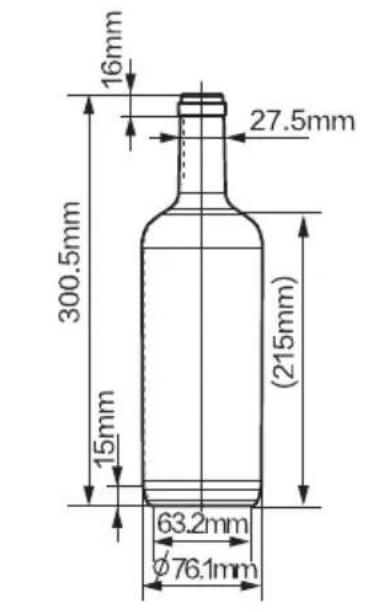

A disposição das garrafas baseia-se na representação gráfica de uma garrafa padrão de Bordeaux (0,75 I). Devido às diferentes especificações da garrafa, a quantidade real de carga da garrafa pode ser diferente.

▶ Ukse avamise sagedus

▶ Seadme asukoht

Vaikesäte on 12°C

2. Dotykov é tlačidlá
