MANUALE UTENTE HWS78TGDFH1SW HAIER

IT ATTENZIONE: Rischio di incendio/materiale infiammabile.

Il simbolo indica il rischio di incendio nel caso di utilizzo di materiali infiammabili. Fare attenzione ed evitare l'insorgere di incendi a causa della caombustione di materiali infiammabili.

Manuale per l'utente

Cantinetta

HWS77GDAU1 HWS42GDAU1 HWS79GDG HWS78TGDFH1SW HWSKTM42GDGIT

Grazie per aver acquistato un prodotto Haier.

Leggere attentamente queste istruzioni prima di utilizzare l'elettrodomestico. Le istruzioni contengono informazioni importanti per ottimizzare l'uso dell'elettrodomestico e garantire l'installazione, l'uso e la manutenzione sicuri e corretti.

Conservare il presente manuale in un luogo comodo, in modo da poterlo sempre consultare per un uso sicuro e corretto dell'elettrodomestico.

Se l'elettrodomestico viene venduto, ceduto o abbandonato in caso di trasloco, trasferire anche il presente manuale in modo che il nuovo proprietario possa comprendere l'uso dell'elettrodomestico e delle avvertenze di sicurezza.

Legenda

Avvertenza - Informazioni importanti per la sicurezza

Informazioni generali e consigli

Informazioni ambientali

Smaltimento

Contribuire a proteggere l'ambiente e la salute umana. Collocare l'imballo in appositi contenitori affinché venga riciclato. Contribuire al riciclo dei rifiuti di apparecchiature elettriche ed elettroniche. Non smaltire gli elettrodomestici contrassegnati con questo simbolo assieme ai rifiuti domestici. Conferire il prodotto presso la struttura di riciclo locale o rivolgersi all'ufficio comunale preposto.

AVVERTENZA!

Pericolo di lesioni o soffocamento!

I refrigeranti e i gas devono essere smaltiti in maniera professionale. Accertarsi che la tubazione del circuito refrigerante non sia danneggiata prima di smaltirla correttamente. Scollegare l'elettrodomestico dalla rete elettrica. Tagliare il cavo di alimentazione e smaltirlo. Rimuovere vassoi e cassetti, fermaporta e guarnizioni, per evitare che bambini e animali domestici rimangano chiusi nell'elettrodomestico.

Gli elettrodomestici vecchi possono avere ancora un valore residuo. Un metodo ecologico per lo smaltimento garantisce il recupero e il riutilizzo delle materie prime utili.

Il ciclopentano, una sostanza infiammabile che non danneggia l'ozono, viene utilizzato come espansore per la schiuma isolante.

Garantendo il corretto smaltimento del prodotto, si contribuisce a prevenire conseguenze negative per l'ambiente e per la salute umana.

Per informazioni più dettagliate sul riciclo di questo prodotto, rivolgersi alla municipalità locale, all'azienda addetta allo smaltimento dei rifiuti domestici o al punto vendita dove è stato acquistato.

1- Informazioni per la sicurezza.... 100
2- Consigli per la sicurezza 103
3- Manutenzione....107
4- Accessori 109
5- Descrizione del prodotto....110
6- Installazione....111
7- Utilizzo 114
8- Consigli per il risparmio energetico 119
9- Dotazioni....120
10- Cura e pulizia.... 121
11- Soluzione dei problemi.... 122
12- Assistenza clienti.... 126

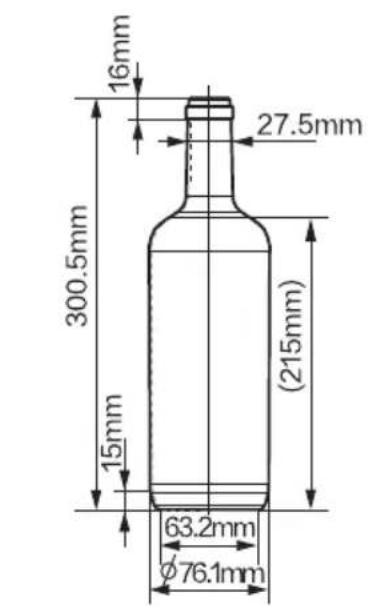

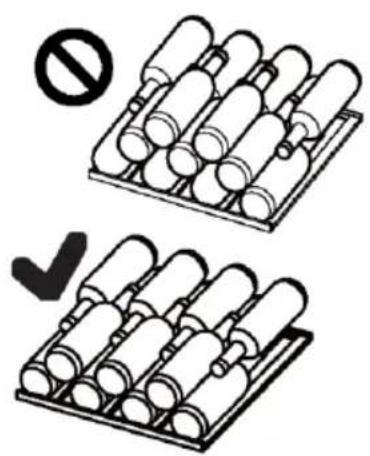

13- Impilaggio delle bottiglie di vino.... 127

Questo elettrodomestico deve essere utilizzato solo per la conservazione 0del 0vino. 0Prima 0di 0accendere 0l'elettrodomestico Oper 0la 0prima volta, leggere i seguenti consigli sulla sicurezza:

AVVERTENZA!

Prima del primo utilizzo

Accertarsi dell'assenza di danni dovuti al trasporto.
Rimuovere tutti gli imballi, tenerli fuori dalla portata dei bambini e smaltirli nel rispetto dell'ambiente.
Per garantire la totale efficienza del circuito del refrigerante, attendere almeno due ore prima di installare l'elettrodomestico.
L'elettrodomestico deve essere maneggiato sempre da almeno due persone perché è pesante.

Installazione

▶ Installare l'elettrodomestico in un luogo asciutto e ben ventilato. Lasciare uno spazio libero di almeno 10 cm sopra e attorno all'elettro-domestico.
▶ AVVERTENZA: Le aperture di ventilazione nell'involucro dell'elettro-domestico o nella struttura a incasso devono rimanere sempre libere.
▶ Non collocare mai l'elettrodomestico in una zona umida o soggetta a schizzi d'acqua. Pulire e asciugare schizzi e macchie d'acqua con un panno morbido e pulito.
Non installare la cantinetta in luoghi non adeguatamente isolati o riscaldati (ad es. in garage). La cantinetta non è stata progettata per funzionare con temperature ambiente inferiori a 10 °C.
▶ Non installare l'elettrodomestico esposto alla luce diretta del sole o in prossimità di fonti di calore (ad es. stufe o radiatori).
▶ Installare l'elettrodomestico a livello in un'area adatta alle dimensioni e all'uso.
Accertarsi che i dati elettrici sulla targhetta siano conformi all'alimentazione elettrica. In caso contrario, rivolgersi a un elettricista.
L'elettrodomestico funziona con corrente elettrica 220-240 Vca / 50 Hz. Oscillazioni anomale della tensione possono causare il mancato avvio dell'elettrodomestico, danni al controllo della temperatura o al compressore, o rumori anomali durante il funzionamento. In tal caso, è opportuno montare un regolatore automatico.
▶ Non adoperare adattatori multipresa o cavi di prolunga.

AVVERTENZA!

AVVERTENZA: Non applicare prese multiple o alimentatori portatili sulla parte posteriore dell'elettrodomestico.
AVVERTENZA: Durante la collocazione dell'elettrodomestico nella sede prescelta, accertarsi che il cavo di alimentazione non sia incastrato o danneggiato.
▶ Non calpestare il cavo di alimentazione.
Per l'alimentazione elettrica utilizzare una presa separata collegata a terra e facilmente accessibile. L'elettrodomestico deve essere collegato
▶ a terra.

Solo per il Regno Unito: Il cavo di alimentazione dell'elettrodomestico è dotato di una spina a 3 conduttori (collegata a terra) adatta a una presa standard a 3 conduttori (collegata a terra). Non tagliare o smontare mai il terzo conduttore (terra). Dopo l'installazione dell'elettrodomestico, la spina deve essere accessibile.

▶ AVVERTENZA: Non danneggiare il circuito di refrigerazione.

Utilizzo quotidiano

L'apertura prolungata della porta può causare un considerevole aumento della temperatura nei comparti dell'apparecchio.
Questo elettrodomestico può essere utilizzato da bambini di almeno 8 anni, da persone con ridotte capacità fisiche, sensoriali o mentali e da persone inesperte solo sotto supervisione o se hanno appreso le modalità di utilizzo sicuro dell'elettrodomestico e sono consapevoli dei relativi pericoli.
▶ Impedire ai bambini di giocare con l'elettrodomestico.
▶ I bambini di età da 3 a 8 anni possono riempire e svuotare gli elettrodomestici refrigeranti, ma non devono pulirli o installarli.
▶ Tenere lontano dall'elettrodomestico i bambini di età inferiore a 3 anni, a meno che non siano costantemente sorvegliati.
La pulizia e la manutenzione non devono essere effettuate dai bambini senza supervisione.
L'elettrodomestico deve essere posizionato in modo che la spina sia accessibile.
In caso di perdite di gas illuminante o altri gas infiammabili in prossimità dell'elettrodomestico, spegnere la valvola del gas che fuoriesce, aprire porte e finestre e non staccare la spina del cavo di alimentazione dell'elettrodomestico.
Attendere almeno 7 minuti per ricollegare l'alimentazione dopo averla scollegata.
▶ Non sollevare l'elettrodomestico mantenendolo per le maniglie della porta.
Le chiavi devono essere conservate fuori dalla portata dei bambini e non vicine all'elettrodomestico, per evitare che i bambini restino chiusi all'interno dell'elettrodomestico.

AVVERTENZA!

Tenere presente che l'elettrodomestico è impostato per il funzionamento a un intervallo di temperatura ambiente specifico compreso tra 10 e 38°C. L'elettrodomestico potrebbe non funzionare correttamente se lasciato per lunghi periodi a una temperatura superiore o inferiore all'intervallo indicato.

Non collocare articoli instabili (oggetti pesanti, contenitori pieni d'acqua) sopra l'elettrodomestico, per evitare lesioni personali dovute a cadute o scosse elettriche causate dal contatto con l'acqua.

Aprire e chiudere lo sportello solo adoperando le maniglie. La distanza tra lo sportello e il vano è molto limitata. Non mettere le mani in queste zone per evitare che le dita rimangano intrappolate. Aprire o chiudere gli sportelli dell'elettrodomestico solo quando non ci sono bambini nel raggio di movimento degli sportelli.

Non conservare né utilizzare materiali esplosivi o corrosivi nell'elettro-domestico o nelle vicinanze.

▶ Non collocare sostanze esplosive (ad es. lattine di aerosol con propellente infiammabile) all'interno di questo elettrodomestico.

Non conservare medicinali, batteri o sostanze chimiche nell'elettrodomestico. Questo apparecchio è un elettrodomestico. Si sconsiglia di conservare materiali che richiedono temperature rigide.

Non impostare una temperatura inutilmente bassa nel vano cantinetta. Con impostazioni elevate possono crearsi temperature sotto zero. Attenzione: Le bottiglie possono scoppiare

Non toccare la superficie interna dello scomparto dell'elettrodomestico durante il funzionamento, soprattutto con le mani bagnate, poiché le mani potrebbero congelare sulla superficie.

Per un corretto raffreddamento del vino, non sovraccaricare l'elettro-domestico.

In caso di blackout o prima della pulizia, scollegare l'elettrodomestico. Attendere almeno 7 minuti prima di riavviare l'elettrodomestico, poiché un avvio frequente può danneggiare il compressore.

AVVERTENZA: Non adoperare apparecchiature elettriche all'interno degli scomparti per la conservazione degli alimenti, a meno che non siano del tipo consigliato dal produttore. Per evitare rischi, un cavo di alimentazione danneggiato deve essere sostituito dall'assistenza clienti (v. scheda di garanzia).

Per prolungare la durata dell'elettrodomestico, evitare di spegnerlo.

Non collocare mai l'elettrodomestico orizzontalmente a terra. Se l'elettrodomestico è stato inclinato di oltre 45°, attendere 24 ore prima di collegarlo.

AVVERTENZA!

Manutenzione / pulizia

Accertarsi che i bambini siano sorvegliati se effettuano la pulizia e la manutenzione.
▶ Scollegare l'elettrodomestico dalla rete elettrica prima di effettuare operazioni di manutenzione ordinaria. Attendere almeno 7 minuti prima di riavviare l'elettrodomestico, poiché un avvio frequente può danneggiare il compressore.
▶ Quando si scollega l'elettrodomestico, mantenere la spina e non il cavo.
Non pulire l'elettrodomestico con spazzole rigide, spazzole metalliche, detersivi in polvere, benzina, acetato di pentile, acetone e soluzioni organiche simili, soluzioni acide o alcaline. Per la pulizia adoperare un detergente speciale per frigoriferi/congelatori per evitare danni. Alla fine utilizzare acqua calda e una soluzione di bicarbonato di sodio (un cucchiaio di bicarbonato di sodio per litro d'acqua). Sciacquare abbondantemente con acqua e asciugare con un panno. Non adoperare detersivi in polvere o altri detergenti abrasivi. Non lavare le parti rimovibili in lavastoviglie.
AVVERTENZA: Non usare oggetti meccanici o utensili diversi da quelli consigliati dal produttore per accelerare lo sbrinamento.
Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un tecnico dell'assistenza o da una persona con analoga qualifica per evitare rischi.
Non cercare di riparare, smontare o modificare personalmente l'elettro-domestico. Per le riparazioni rivolgersi all'assistenza clienti.
Se le lampadine sono danneggiate, devono essere sostituite dal produttore, da un tecnico dell'assistenza o da una persona con analoga qualifica per evitare rischi.
▶ Eliminare la polvere sul retro dell'unità almeno una volta all'anno per scongiurare il rischio di incendio e per limitare i consumi energetici.

▶ Non spruzzare o schizzare liquidi sull'elettrodomestico durante la pulizia.
▶ Per pulire questo elettrodomestico non utilizzare apparecchi a vapore.
Non pulire lo sportello di vetro freddo con acqua calda. Un improvviso cambiamento di temperatura può causare la rottura del vetro.
Se l'elettrodomestico deve rimanere inutilizzato per lungo tempo, lasciarlo aperto per evitare che all'interno si generino odori sgradevoli.

Informazioni sul gas refrigerante

AVVERTENZA!

L'elettrodomestico contiene il refrigerante infiammabile ISOBUTANO (R600a). Accertarsi che il circuito del refrigerante non abbia subito danni durante il trasporto o l'installazione. La perdita di refrigerante può causare lesioni oculari o incendi. In caso di danni, tenere lontane fonti di fiamme aperte, ventilare a fondo l'ambiente, non collegare o scollegare i cavi di alimentazione dell'elettrodomestico o di altri apparecchi. Informare l'assistenza clienti.

In caso di contatto con gli occhi, sciacquare immediatamente con l'acqua corrente e rivolgersi immediatamente a un oculista.

AVVERTENZA: L'impianto di refrigerazione è ad alta pressione. Non manometterlo. Poiché sono utilizzati refrigeranti infiammabili, l'installazione, la movimentazione e la manutenzione dell'elettrodomestico devono essere effettuate attenendosi scrupolosamente alle istruzioni; per lo smaltimento dell'elettrodomestico, rivolgersi a un professionista o all'assistenza post-vendita.

Uso previsto

Questo elettrodomestico è destinato all'uso domestico e a utilizzi simili a quelli di seguito indicati:

• Zone cucina per il personale di officine, uffici e altri ambienti lavorativi.
• fattorie e clienti di hotel, motel e altri ambienti residenziali;
• bed & breakfast;
• catering e analoghi servizi del tipo non al dettaglio.

f Per garantire la conservazione sicura del vino, attenersi a queste istruzioni per l'uso.

f Nell'altra parte del manuale sono riport ate informazioni dettagliate sulla zona più appropriata nello scomparto dell'elettrodomestico dove conservare determinati tipi di alimenti, considerando la distribuzione della temperatura nei diversi scomparti dell'elettrodomestico.

Non sono consentiti cambiamenti o modifiche all'elettrodomestico. Utilizzi errati possono causare pericoli e invalidare la garanzia.

Smaltimento

Il simbolo ■ sul prodotto o sull'imballo indica che non può essere gestito come rifiuto domestico. Il prodotto deve essere conferito in un punto di raccolta per il riciclo delle apparecchiature elettriche ed elettroniche. Garantendo il corretto smaltimento del prodotto, è possibile evitare conseguenze negative per l'ambiente e per la salute umana. Per informazioni più dettagliate sul riciclo di questo prodotto, rivolgersi all'ente locale competente, all'azienda addetta allo smaltimento dei rifiuti domestici o al punto vendita dove è stato acquistato.

Poiché sono utilizzati gas infiammabili per l'isolamento, per lo smaltimento dell'elettrodomestico rivolgersi a un professionista o all'assistenza post-vendita.

AVVERTENZA!

Rischio di lesioni da soffocamento!

I refrigeranti e i gas devono essere smaltiti in maniera professionale. Accertarsi che la tubazione del circuito refrigerante non sia danneggiata prima di smaltirla correttamente. Scollegare l'elettrodomestico dalla rete elettrica. Tagliare il cavo di alimentazione e smaltirlo. Rimuovere vassoi e cassetti, fermaporta e guarnizioni, per evitare che bambini e animali domestici rimangano chiusi nell'elettrodomestico.

▶ AVVERTENZA: Prima di effettuare la pulizia staccare la spina di alimentazione dell'elettrodomestico.
▶ Non pulire l'elettrodomestico con spazzole rigide, spazzole metalliche, detersivi in polvere, benzina, acetato di pentile, acetone e soluzioni organiche simili, soluzioni acide o alcaline. Per la pulizia adoperare un detergente speciale per frigoriferi per evitare danni.
▶ Pulire l'elettrodomestico quando è vuoto o quando contiene poco vino. È necessario pulirlo solo quando è sporco.

▶ Pulire l'interno e l'alloggiamento dell'elettro-domestico con una spugna inumidita in acqua calda e detergente neutro.
▶ Sciacquare con acqua calda e pulita e asciugare con un panno morbido.
▶ Non lavare i componenti dell'elettrodomestico in lavastoviglie.

▶ Attendere almeno 7 minuti prima di riavviare l'elettrodomestico, poiché un avvio frequente può danneggiare il compressore.

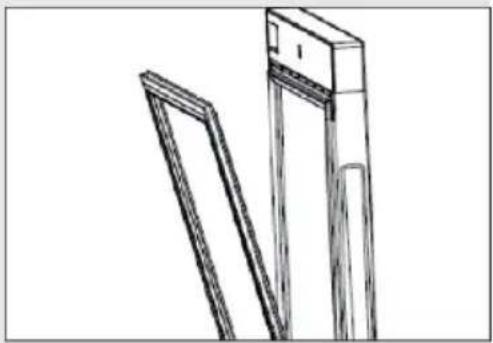

Pulire la guarnizione dello sportello:

Le guarnizioni dello sportello devono essere pulite ogni tre mesi per garantire una tenuta adeguata. Effettuare le seguenti operazioni: rimozione: afferrare la guarnizione dello sportello ed estrarla seguendo la direzione della freccia per rimuovere l'intera guarnizione dello sportello nell'ordine.

Immergere il pennello in acqua o alcool alimentare, pulire la scanalatura della guarnizione dello sportello tirando avanti e indietro il pennello. Pulire, quindi, la superficie della guarnizione dello sportello con un asciugamano imbevuto di acqua o alcool alimentare. Lavare, infine, la guarnizione dello sportello e asciugarla con un asciugamano pulito.

Installazione della guarnizione dello sportello dopo la pulizia:

Prima dell'installazione, accertarsi che non vi sia acqua sulla guarnizione dello sportello. Inserire la guarnizione dello sportello nella scanalatura e premerla a mano dall'alto verso il basso fino a inserire l'intera guarnizione dello sportello nella scanalatura.

Pulizia dei ripiani:

▶ Tutti i ripiani per gli alimenti possono essere estratti per la pulizia.
▶ Togliere tutte le bottiglie.
▶ Sollevare lievemente ogni ripiano ed estrarlo.
▶ Pulire il ripiano con un panno morbido.
Attendere che i ripiani siano asciutti prima di rimontarli.

AVVERTENZA:

Attendere almeno 7 minuti per ricollegare l'alimentazione dopo averla scollegata.

Controllare gli accessori e la documentazione indicati nel seguente elenco: senza isolamento.

Nome	Manuale per l'utente	Scheda di servizio	Ripiano	Ripiano piccolo	Coperchi o della cerniera	Etichetta energetica	Chiave	Gamma sinistra della porta
HWS77GDAU1 1	1 6 1 1	1 2 2
HWS42GDAU1 1	1 3 1 1	1 2 2
HWS79GDG 1 1	5 0 0 1	0
HWS78TGDFH1SW	1 1 6	1 1 1 2 2
HWSKTM42GDGIT	1	1	3	1 1 1 2 2

Avviso

A causa di modific tecniche e a seconda del modello, alcune illustrazioni riportate nel presente manuale possono essere diverse rispetto al modello acquistato.

Immagine dell'elettrodomestico

1. Ventola
2. Ripiano
3. Divisorio centrale

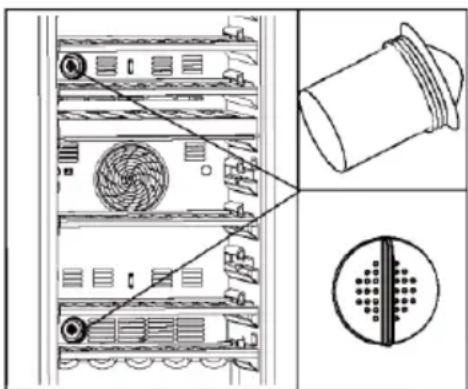

4. Filtro ai carboni attivi

5. Piedini regolabili

6. Serratur a(per HWS77GDAU1/
   HWS42GDAU1/HWSKTM42GDGIT)

7. Sportello
8. Lampada a LED

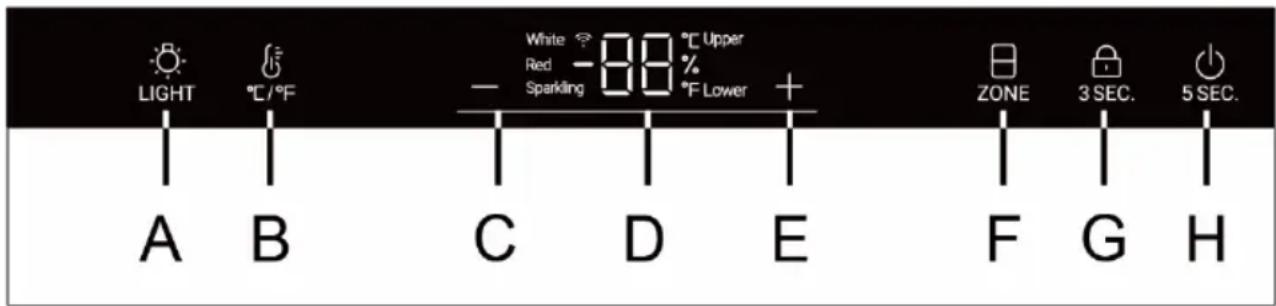

9. Display (sulla parte anteriore dello sportello)

1. Disimballo

▶ Estrarre l'elettrodomestico dall'imballo.
Rimuovere tutti i materiali dell'imballo, compresa la base in schiuma e tutto il nastro adesivo che fissa gli accessori.

2. Condizioni ambientali

La temperatura ambiente deve essere sempre compresa tra 10 e 38°C, poiché può influire sulla temperatura interna dell'elettrodomestico e sui consumi energetici. Non installare l'elettrodomestico vicino ad altri apparecchi che emettono calore (forni, frigoriferi) senza isolamento.

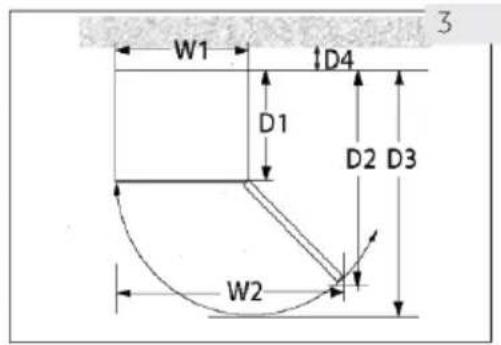

3. Requisiti di spazio

Spazio necessario per aprire lo sportello (Fig. 3):

Larghezza (mm)		Profondità (mm)			Distanza dalla parete (mm)
W1	W2	D1	D2	D3	D4
495	630	535	1033	1047	100

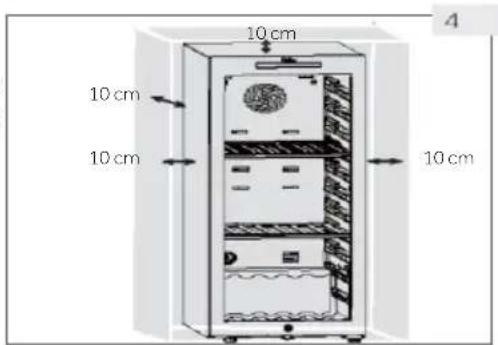

4. Spazio per la ventilazione

Per la sicurezza e il risparmio energetico, rispettare la distanza di ventilazione richiesta di 10 cm in tutte le direzioni (Fig. 4).

W1 D4 D1 D2 D3 W2 3

10 cm 10 cm 10 cm 10 cm 4

ÊY ÝÎ × ãO∅ × Î

▶ Verificare che le aperture di ventilazione, sia sull'apparecchiatura che nella struttura da incasso, siano libere da ostruzioni. Apparecchio di refrigerazione non destinato ad essere utilizzato come apparecchio da incasso.

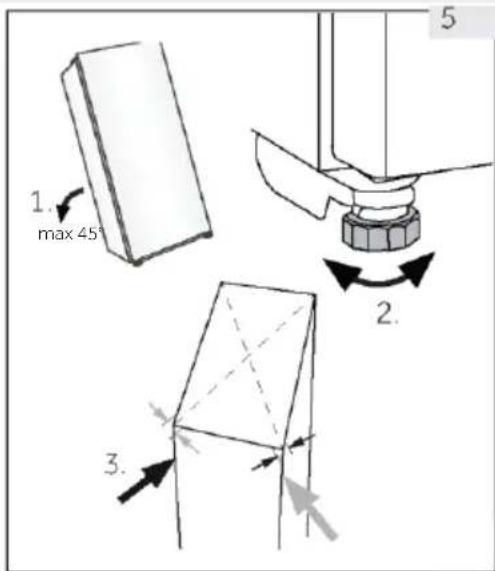

5. Allineamento dell'elettrodomestico

Installare l'elettrodomestico su una superficie solida e piana.

1. Inclinare lievemente all'indietro l'elettrodomestico (Fig. 5).
2. Regolare i piedini anteriori regolabili sul livello desiderato ruotandoli.
3. La stabilità può essere verificata urtando alternativamente le diagonali. Il lieve ondeggiamento deve essere identico in entrambe le direzioni. In caso contrario, il telaio potrebbe deformarsi e le guarnizioni dello sportello potrebbero perdere. Una lieve inclinazione posteriore facilita la chiusura dello sportello.

1. max 45° 2. 3. 5

6. Regolazione precisa dello sportello

L'elettrodomestico si chiude più facilmente agendo sui i piedini di livellamento anteriori:

Ruotare i piedini regolabili (Fig. 6) per sollevarli o abbassarli:

▶ Ruotando i piedini in senso orario, l'elettrodo - mestico si solleva.
▶ Ruotando i piedini in senso antiorario, l'elettro - domestico si abbassa.

7. Tempo di attesa

24 h

L'olio di lubrificazione esente da manutenzione si trova nella capsula del compressore. Se l'elettrodomestico è inclinato, questo olio può percorrere il sistema di tubazioni chiuse durante il trasporto. Prima di collegare l'elettrodomestico all'alimentazione elettrica, attendere 24 ore (Fig. 7) in modo che l'olio torni nella capsula.

8. Collegamento elettrico

Prima di ogni collegamento controllare se:

La fonte di alimentazione, la presa e i fusibili sono conformi ai dati indicati nella targhetta.
La presa di corrente è collegata a terra e non sono utilizzate prese multiple o prolunghe.
▶ La spina e la presa di corrente sono inserite correttamente.

Collegare la spina a una presa domestica installata correttamente.

AVVERTENZA!

Per evitare rischi, un cavo di alimentazione danneggiato deve essere sostituito dall'assistenza clienti (v. scheda di garanzia).

9. Reversibilità dello sportello

Prima di collegare l'elettrodomestico all'alimentazione elettrica, controllare se l'apertura dello sportello deve essere invertita da destra (come consegnato) verso sinistra per facilitare l'uso.

AVVERTENZA!

L'elettrodomestico è pesante. Per invertire lo sportello occorrono due persone.
▶ Prima di qualunque operazione, scollegare l'elettrodomestico dalla rete elettrica.
Non inclinare l'elettrodomestico oltre 45° per evitare danni al sistema di raffreddamento.

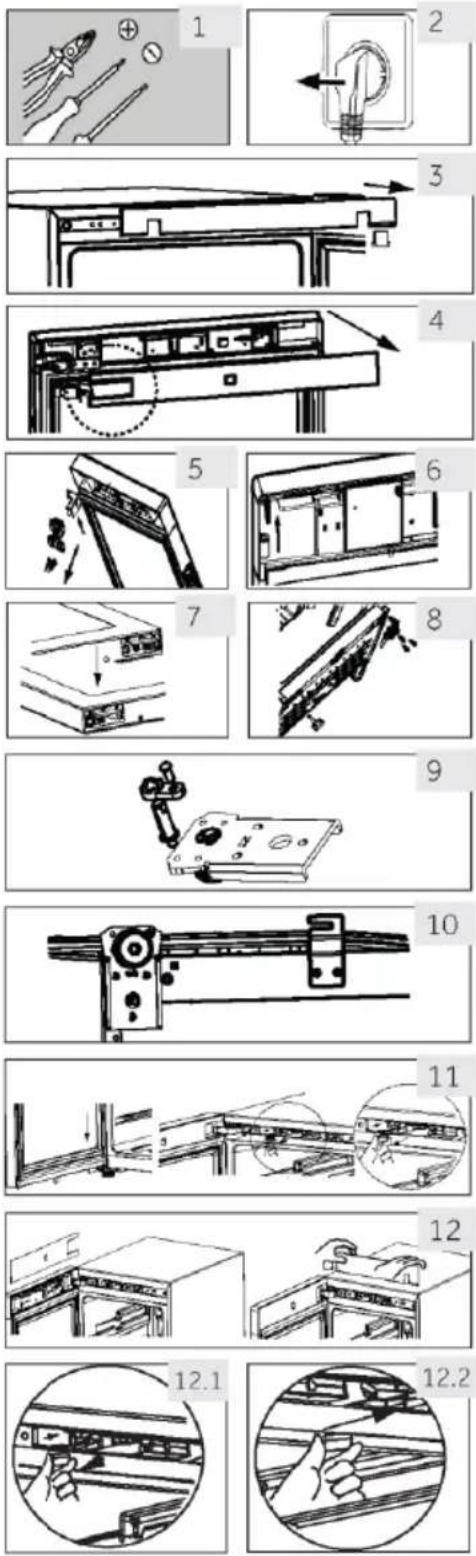

Fasi di montaggio

(per HWS77GDAU1/HWS42GDAU1)HWSKTM42GDGIT

1. Procurarsi gli utensili necessari.
2. Staccare la spina dell'elettrodomestico.

3. Aprire lo sportello, togliere la striscia anteriore, procurarsi la striscia corrispondente per rimuo - vere il lato sinistro e collocarla sul lato destro della fessura.

4. Staccare il cavo di collegamento. Estrarre la parte superiore della guarnizione dello sportello e staccare la striscia posteriore dello sportello. (Staccarla dall'apertura laterale sinistra)

5. Togliere le 2 viti sulla cerniera superiore.

6. Togliere il coperchio e la cerniera, rimuovere il coperchio, montarlo sull'altro lato e installare la cerniera.

7. Togliere la camma e il supporto dello sportello e spostare il supporto dello sportello sull'altro lato. Installare la nuova camma fornita in dotazione.

8. Con il vano inclinato (meno di 45°), togliere la cerniera inferiore (3 viti) e conservarla.

9. Togliere la camma della cerniera inferiore e l'albero della cerniera. Installare l'albero sul lato destro della cerniera inferiore. Estrarre la camma dal sacchetto delle istruzioni e montarla sull'albero della cerniera inferiore.

10. Installare la cerniera inferiore e il piedino inferiore sull'altro lato del vano. Lubrificare la camma.

11. Installare lo sportello sull'albero della cerni era inferiore e fissare la cerniera superiore al vano con due viti. Fissare i conduttori di segnale al centro della scanalatura superiore della cerniera, estrarre il coperchio della cerniera dal sacchetto delle istruzioni e fissarlo sulla cerniera superiore.

12. Installare sullo sportello la guarnizione e la striscia. Inserire la coppia di conduttori di segnale dello sportello, spostare l'interruttore magnetico (12.1) nella fessura di montaggio destra (12.2) del vano del fascio superiore e fissare il rivestimento anteriore del vano.

13. Accertarsi che lo sportello si apra e si chiuda correttamente.

1. Prima del primo utilizzo

▶ Togliere tutti i materiali di imballo, compresa la base in schiuma e tutto il nastro adesivo che fissa gli accessori della cantinetta all'interno e all'esterno. Tenerli fuori dalla portata dei bambini e smaltirli nel rispetto dell'ambiente.
Pulire l'interno e l'esterno dell'elettrodomestico con acqua e un detergente delicato prima di inserire il vino.
Dopo aver installato l'elettrodomestico a livello e averlo pulito, attendere almeno due ore prima di collegarlo all'alimentazione. Se la cantinetta è stata inclinata per un motivo qualunque, attendere 24 ore prima di collegarla. V. la sezione INSTALLAZIONE.
Una volta collegata l'unità a una presa di corrente, prima di effettuare qualsiasi regolazione lasciarla in funzione per almeno 30 minuti per l'acclimatamento.
La temperatura è impostata automaticamente a 12 °C, ma è possibile modificarla manualmente. V. TEMPERATURA.

2. Tasti arsfimento

I pulsanti del pannello di controllo sono tasti a sentonche si attivano quando vengono sfiorati lievemente con un dito.

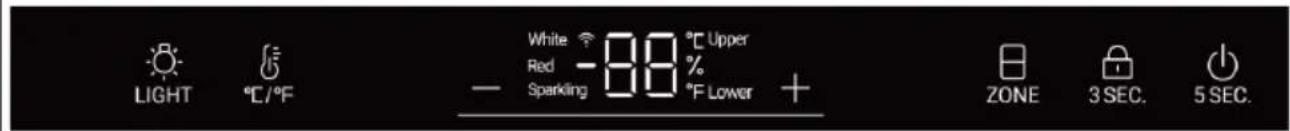

3. Descrizione per il pannello di controllo

A Pulsante luce interna / Wi-Fi
B Pulsante di conversione °C / °F
C Pulsante di regolazione della temperatura: giù
D Display

E Pulsante di regolazione della temperatura: su

F Selezione della zona di temperatura

G Pulsante di blocco H Pulsante di accensione

4. Funzione di blocco automatico

Il pannello di controllo si blocca automaticamente con qualunque tasto dopo 30 secondi dall'attivazione e la spia staccende. Per attivare il blocco tasti, premere il tasto per 3 secondi; quando è bloccato, le luci di retroilluminazione a LED si attenuano. Il pulsante A non è bloccato.

5. Funzione del pulsante di accensione

Tenendo premuto per 5 secondi il pulsante H, la cantinetta si spegne. Tenendo premuto per 5 secondi il pulsante H, la cantinetta si accende.

6. Impostazione della temperatura

Avviso

Preimpostazioni

Dopo aver collegato l'unità a una presa elettrica, attendere l'acclimatamento dell'unità per almeno 30 minuti prima di effettuare qualunque regolazione.
▶ Quando l'elettrodomestico viene acceso dopo averlo staccato dall'alimentazione elettrica, il raggiungimento delle temperature corrette potrebbe richiedere diverse ore. Il tempo esatto varia a seconda dell'ambiente e dell'impostazione della temperatura.

1. Selezione della zona di temperatura

In stato di sblocco, l'icona "ZONE" è accesa. Se la visualizzazione attuale è inclusa nella zona di temperatura superiore, l'icona superiore è accesa e l'icona inferiore è spenta. A questo punto, premere il tasto "per accendere l'icona inferiore e spegnere quella superiore.

2. Impostazione della temperatura

In stato di sblocco, quando l'icona "superiore" è accesa, la temperatura della zona di temperatura superiore può essere regolata:

Quando l'icona "superiore" è accesa, premere + o - per aumentare o diminuire la temperatura. Una volta raggiunta la temperatura desiderata, premere il pulsante. Una volta completata l'impostazione della temperatura, dopo 3 secondi, l'area di visualizzazione della temperatura smette di lampeggiare e l'indicazione della temperatura mostra la temperatura corrente.

L'intervallo della temperatura è compreso tra 5 e 20 °C.

Quando l'icona "inferiore" è accesa, può essere regolata la temperatura nella zona di temperatura inferiore.

Impostazioni della temperatura consigliate

Si consiglia di impostare le seguenti temperature in base alle varie tipologie di vino.

Vino rosso	Da 13 a 20°C(da 55 a 68°F)	Spumanteprosecco	Da 5 a 8°C(da 41 a 47°F)
Vino bianco	Da 9 a 12°C(da 48 a 54°F)

Se si conserva il vino per lunghi periodi di tempo, si consiglia una temperatura compresa tra 10 e 12 °C (da 50 a 54 °F).

7. Modalità standby

Lo schermo del display si attenua automaticamente dopo 30 secondi.

Si accende automaticamente quando si tocca un tasto qualsiasi o si apre lo sportello.

8. Impostazione della modalità di illuminazione

Premere il pulsante LIGHT. Quando le luci nel vano vengono accese, si accendono gradualmente. Premendo nuovamente il pulsante light le luci si spengono gradualmente.

Avviso E ^H etti sulle temperature

La temperatura nell'elettrodomestico dipende dai seguenti fattori:

f Temperatura ambiente f Quantità di bottiglie immagazzinate f Frequenza di apertura dello sportello f Posizione dell'elettrodomestico

L'impostazione predefinita è 12 °C

Quando il display smette di lampeggiare, torna a indicare la temperatura corrente nella cantinetta. Per raggiungere la temperatura impostata occorrerà un po' di tempo.

9. Funzione °C/°F

Premere il pulsante per commutare gradi Fahrenheit e Celsius.

10. Funzione di memoria di spegnimento

In caso di blackout, la cantinetta memorizza automaticamente la temperatura impostata. Al ripristino dell'alimentazione, verrà ripristinata la temperatura impostata prima del blackout.

11. Funzione di compensazione bassa temperatura

Per garantire una temperatura stabile, la cantinetta include una funzione di compensazione bassa temperatura: Quando la temperatura ambiente è inferiore a quella impostata, la cantinetta attiva automaticamente la funzione di compensazione bassa temperatura, riscaldando l'elettrodomestico. Al raggiungimento della temperatura impostata dell'elettrodomestico, la funzione di compensazione bassa temperatura si disattiva automaticamente.

12. Allarme sportello aperto

Se lo sportello viene tenuto aperto per più di 1 minuto, viene emesso un segnale acustico di allarme che si disattiva quando lo sportello viene chiuso o quando si preme un tasto qualunque sul pannello del display.

13. Visualizzazione dell'umidità

Tenere premuto il tasto "°C/°F" per 3 secondi, sul display apparirà la percentuale di umidità. Premere i pulsanti "+" o "-" per disattivare la visualizzazione dell'umidità.

Avviso

L'umidità dell'armadio è testata in conformità alla norma europea EN 62552, il risultato del test di umidità dell'armadio è del 50% -80% che è in linea con i requisiti EN 62552 e (UE) 2010/1060.

14. Impostazione della modalità Wi-Fi(per HWS77GDAU1/HWS42GDAU1)

CONNETTIVITÀ

PARAMETRI WIRELESS

Tecnologia	Wi-Fi	Bluetooth®
Standard IEE 802.11 b/g/n		Bluetooth® v4.2, BR/EDRBluetooth® Low Energy
Bande di frequenza (MHz) 2401÷2483	2402÷2480
Potenza massima (mW) bande (MHz)	100 10

Il marchio e i loghi Bluetooth® sono marchi registrati, di proprietà di Bluetooth SIG, Inc. e qualsiasi utilizzo di tali marchi da parte di Candy Hoover Group SRL avviene su licenza. Gli altri marchi e nomi commerciali appartengono ai rispettivi proprietari.

INFORMAZIONI SUL PRODOTTO

Modalità di attivazione del modulo Wi-Fi:

Premere il pulsante luminoso per 3 secondi per attivare il modulo Wi-Fi.
Il modulo Wi-Fi si accende e l'icona Wi-Fi inizia a lampeggiare.
Se la cantinetta è attiva ma la funzionalità Wi-Fi è spenta, l'icona lampeggia.
Se la cantinetta è attiva e collegata, l'icona Wi-Fi rimane sempre accesa.
Per effettuare il reset della funzionalità Wi-Fi, premere il pulsante luminoso per 3 secondi

IN APP PAIRING PROCEDURE

Fase 1

- Scaricare l'applicazione hOn

DISPONIBILE SU Google Play

Scarica su App Store

- Accedere o effettuare. la registrazione

- Aggiungere un nuovo elettrodomestico selezionando la cantinetta dall'elenco

- Effettuare una scansione del QR o inserire manualmente il numero di serie

- Premere il pulsante luminoso sul prodotto per 3 secondi per attivare la funzionalità Wi-Fi

Fase 6

• Se l'icona Wi-Fi lampeggia, è in corso il processo di accoppiamento
  • Il processo di accoppiamento viene effettuato entro 5 minuti
  • Al termine del processo, l'icona Wi-Fi smette di lampeggiare e rimane sempre accesa NOTA

Consigli per il risparmio energetico

Accertarsi che l'elettrodomestico sia adeguatamente ventilato (v. INSTALLAZIONE).
Non installare l'elettrodomestico esposto alla luce diretta del sole o in prossimità di fonti di calore (ad es. stufe o radiatori).
Evitare che la temperatura dell'elettrodomestico sia inutilmente bassa. Il consumo energetico aumenta quanto più bassa è la temperatura impostata nell'elettrodomestico.
Aprire lo sportello dell'elettrodomestico senza spalancarlo e per il più breve tempo possibile.
Per evitare ostruzioni del flusso d'aria, non superare la quantità di bottiglie indicata.
Mantenere pulite le guarnizioni dello sportello in modo che si chiuda sempre correttamente.
La configurazione a maggior risparmio energetico richiede che il cassetto, la scatola del cibo e i ripiani siano posizionati nell'apparecchio come freschi di fabbrica e il cibo da posizionare senza bloccare l'uscita dell'aria del condotto

1. Ripiano

1. I ripiani sono progettati per facilitare la conservazione e la rimozione del vino Possono essere puliti con un asciugamano morbido.
2. Le bottiglie normali con diametro di 76 mm possono essere impilate.
3. Le bottiglie magnum possono essere impilate sul ripiano inferiore.
4. La quantità può variare rispetto al numero o alle bottiglie raffigurate, se impilate in modo diverso.

Consigli per organizzare la cantinetta

Il numero di bottiglie di vino non dovrebbe superare due livelli su ogni ripiano e il carico sui ripiani non dovrebbe essere superiore a 20 kg. Prima di collocare le bottiglie nella cantinetta, accertarsi che i ripiani per il vino siano perfettamente stabili. Accertarsi, inoltre, che le bottiglie non sporgano dai ripiani per evitare che urtino lo sportello di vetro quando viene chiuso.

La luce interna a LED si accende quando si apre lo sportello. Per accendere la luce con lo sportello chiuso, toccare il pulsante. Per spegnere le luci, toccare nuovamente il pulsante. Per incrementare l'efficienza energetica, spegnere le luci quando la cantinetta non è a vista.

3. Serratura (per HWS77GDAU1/HWS42GDAU1/HWSKTM42GDGIT)

Per chiudere a chiave la cantinetta, chiudere lo sportello e inserire la chiave nella serratura:

Bloccare lo sportello ruotando la chiave in senso antiorario
▶ Sbloccare lo sportello ruotando la chiave in senso orario.

1. Sbrinamento

Lo sbrinamento della cantinetta avviene in modo automatico e non richiede alcuna operazione manuale.

2. Sostituzione della lampada a LED

La lampada utilizza una sorgente luminosa a LED, che riduce i consumi energetici e garantisce una lunga durata. In caso di anomalie, rivolgersi all'assistenza clienti. V. ASSISTENZA CLIENTI.

AVVERTENZA!

Non sostituire personalmente la lampada a LED. La lampada a LED deve essere sostituita solo dal produttore o da un tecnico dell'assistenza autorizzato.

Parametri della lampada a LED:

Tensione 12 V; potenza max: 8 W (per HWS77GDAU1/ HWS79GDG)

Tensione 12 V; potenza max: 5 W (per HWS42GDAU1/HWSKTM42GDGIT)

3. Inutilizzo per lunghi periodi

Scollegare il cavo di alimentazione.

Pulire l'elettrodomestico e le guarnizioni dello sportello come descritto precedentemente.

Lasciare lo sportello aperto per evitare la produzione di cattivi odori all'interno.

4. Spostamento dell'elettrodomestico

1. Togliere tutte le bottiglie e scollegare l'elettrodomestico.
2. Fissare con nastro adesivo i ripiani e le altre parti mobili nella cantinetta.
3. Non inclinare la cantinetta oltre 45° per evitare di danneggiare il sistema di refrigerazione.

5. Ricambio dell'aria con filtro ai carboni attivi

La modalità con cui i vini continuano a maturare dipende dalle condizioni ambientali. La qualità dell'aria, quindi, è determinante per la conservazione del vino. Nella parte inferiore della parete posteriore dell'elettrodomestico è applicato un filtro ai carboni attivi per garantire sempre una qualità ottimale.

Avviso

Si consiglia di sostituire il filtro una volta all'anno. I filtri sono disponibili presso il rivenditore.

Sostituzione del Î ltro:

Afferrare il filtro per il manico. Ruotarlo a sinistra e rimuoverlo.

Inserimento del filtro:

Inserirlo con la maniglia in posizione verticale.

Ruotarlo a destra e inserirlo.

Molti problemi possono essere risolti personalmente senza particolari competenze. In caso di problemi, consultare tutte le soluzioni possibili indicate e attenersi alle seguenti istruzioni prima di contattare l'assistenza post-vendita. V. ASSISTENZA CLIENTI.

AVVERTENZA!

Prima di effettuare la manutenzione dell'elettrodomestico, spegnerlo e staccare la spina dalla presa di corrente.
La manutenzione delle apparecchiature elettriche deve essere effettuata solo da elettricisti qualificati, dal momento che eventuali riparazioni improprie possono causare danni notevoli.
Se il cavo di alimentazione è danneggiato, deve essere sostituito unicamente dal produttore, da un tecnico dell'assistenza o da una persona con analoga qualifica per evitare rischi.

Codice di errore	Causa Soluzione
P2	Il tempo di apertura dello sportello è eccessivo.	Chiudere lo sportello.
H1	La temperatura della zona superiore è troppo alta.	Rivolgersi all'assistenza post-vendita. La temperatura ambiente deve essere compresa tra 10 e 38 °C.
H2	La temperatura della zona inferiore è troppo alta.
L2	La temperatura della zona superiore è troppo bassa.
L3	La temperatura della zona inferiore è troppo bassa.
E6	Errore della ventola della zona superiore .	Rivolgersi all'assistenza post-vendita.
E8	Errore della ventola della zona inferiore .
Problema	Causa possibile	Soluzione possibile
Il compressore non funziona.	La spina non è collegata alla presa di corrente.	Collegare la spina alla presa di corrente.
L'elettrodomestico si aziona frequentemente o per un periodo di tempo troppo lungo.	La temperatura esterna è troppo elevata.L'elettrodomestico è rimasto spento per un certo periodo di tempo.Uno sportello dell'elettrodomestico non è chiuso ermeticamente.Lo sportello è stato aperto troppo spesso o troppo a lungo.Le guarnizioni dello sportello sono sporche, usurate, danneggiate o inadeguate.Non è garantita la circolazione dell'aria necessaria.La temperatura impostata è troppo bassa.	In questo caso è normale che l'elettrodomestico rimanga in funzione più a lungo.Normalmente occorre un po' di tempo prima che l'elettrodomes-tico si raffreddi completamente.Chiudere lo sportello e accertarsi che l'elettrodomestico sia a livello e che non vi siano alimenti o contenitori che possano urtare lo sportello.Non aprire lo sportello troppo spesso.Pulire la guarnizione dello sportello o farla sostituire dall'assistenza clienti.Garantire un'adeguata ventilazione.Una volta raggiunta la tempe-ratura desiderata, il problema si risolverà automaticamente.
L'interno della cantinetta è sporco e/o sono presenti cattivi odori.	L'interno della cantinetta deve essere pulito.	Pulire l'interno della cantinetta.
La temperatura nell'elettrodo-mestico non è sufficientemente bassa.	La temperatura impostata è troppo alta.Sono state aggiunte bottiglie recentemente.Uno sportello dell'elettrodomestico non è chiuso ermeticamente.Lo sportello è stato aperto troppo spesso o troppo a lungo.Le guarnizioni dello sportello sono sporche, usurate, danneggiate o inadeguate.	Effettuare il reset della tempe-ratura.Attendere che le bottiglie aggiunte recentemente raggiungano la temperatura desiderata.Chiudere lo sportello.Non aprire lo sportello troppo spesso.Pulire la guarnizione dello sportello o farla sostituire dall'assistenza clienti.
La temperatura nell'elettrodomestic o è troppo bassa.	La temperatura impostata è troppo bassa.	Effettuare il reset della tempe-ratura.
Formazione di umidità all'interno dello scomparto frigorifero.	Il clima è troppo caldo e troppo umido.Uno sportello dell'elettrodomestico non è chiuso ermeticamente.Lo sportello è stato aperto troppo spesso o troppo a lungo.	Aumentare la temperatura.Chiudere lo sportello.Non aprire lo sportello o il cas-setto troppo spesso.

Guida alla risoluzione dei problemi

IT

Problema Possibile causa Possibile soluzione
L'umidità si accumula sulla superficie esterna della cantinetta per vini.	Il clima è troppo caldo e troppo umidoLa porta non è ben chiusa. L'aria fredda all'interno del dispositivo e l'aria calda all'esterno causano condensa.	Si tratta di una condizione nor- male con climi umidi. Ciò varierà al variare del livello di umidità.Verificare che la porta sia chiu- sa saldamente e che le guarni- zioni sigillino in modo adeguato.
L'apparecchio emette suoni anormali	Il dispositivo non era appoggiato su una superficie piana.Il dispositivo tocca alcuni oggetti nelle immediate vicinanze.	Regolare i piedini e livellare il dis-positivo.Togliere gli oggetti nelle imme- diate vicinanze del dispositivo.
Si sente un suono leggero, simile a quello dell'acqua che scorre.	Non si tratta di un'anomalia -
Il sistema di illuminazione interna o quello di raffreddamento non funziona.	La spina non è collegata alla presa di corrente.Il sistema di alimentazione non è intatto.Una delle lampade LED non fun- ziona.	Inserire la spina nella presa.Controllare l'alimentazione elettrica della stanza. Chiamare l'azienda di fornitura elettrica locale.Rivolgersi all'assistenza clienti per la sostituzione
I lati del refrigera- tore e i nastri della porta si riscal- dano	Non si tratta di un'anomalia di fun- zionamento.	-
La porta non si chiude corretta- mente	L'apparecchiatura non è in piano.La porta è bloccata.	Mettere a livello l'apparecchia- tura con i piedini di livellamento.Controllare la presenza di bloc- chi quali ad esempio bottiglie o ripiani.

Per contattare l'assistenza tecnica, visitare il nostro sito Web:

https://corporate.haier-europe.com/en/. Nella sezione "websites", scegli la marca del tuo prodotto e il tuo paese. Verrai reindirizzato al sito specifico dove potrai trovare il numero di telefono e il modulo per contattare l'assistenza tecnica

Specifiche del prodotto secondo il regolamento UE n. 2019/2016

Marca	Haier	Haier	Haier
Nome / identificativo del modello	HWS42GDAU1HWSKTM42GDGIT	HWS77GDAU1	HWS79GDG
Capacità nominale (n. bottiglie)	42	77	79
Categoria di refrigerazione domestica	2 2		2
Classe di efficienza energetica	G	G	G
Consumo energetico annuo (kWh/anno) ^1)	142 152		152
Volume di stoccaggio (litri) 106 190			190
Classe climatica:Questo elettrodomestico è destinato all'uso con temperature ambiente comprese tra 10 e 38 °C.	SNNST SNNST		SNNST
Emissioni acustiche (db(A) re 1pW)	C(37)	C(37)	C(37)
Tipo di elettrodomestico Indipendente	Indipendente		Indipendente
Questo elettrodomestico deve essere utilizzato solo per la conservazione del vino.	Sì Sì		Sì
Dimensioni (P/L/A in mm) 585 / 497 / 820 585 / 497/	1270		585 / 497/ 1270

Descrizioni:
1) Sulla base dei risultati di test standard per 24 ore. Il consumo energetico effettivo dipende dall'ambiente reale, dalla quantità di bottiglie conservate, dalla temperatura impostata, dall'apertura e chiusura dello sportello ecc.
2) Il consumo energetico nominale è il valore ottenuto secondo la prova standard con la luce interna della cantinetta spenta.

—temperata estesa: «Apparecchio di refrigerazione destinato a essere utilizzato a una temperatura ambiente compresa tra 10 °C e 32 °C»;

—temperata: «Apparecchio di refrigerazione destinato a essere utilizzato a una temperatura ambiente compresa tra 16 °C e 32 °C»;

—subtropicale: «Apparecchio di refrigerazione destinato a essere utilizzato a una temperatura ambiente compresa tra 16 °C e 38 °C»;

—tropicale: «Apparecchio di refrigerazione destinato a essere utilizzato a una temperatura ambiente compresa tra 16 °C e 43 °C»;

Standard e direttive CE

Questo prodotto soddisfa i requisiti di tutte le direttive CE applicabili con i corrispondenti standard armonizzati, il che gli conferisce la marcatura CE.

Servizio di assistenza

IT

Consigliamo di fare riferimento alla nostra Assistenza Clienti Haier; consigliamo inoltre di servirsi di componenti originali.

In caso di problemi col dispositivo, controllare come prima cosa la sezione GUIDA ALLA RISOLUZIONE DEI PROBLEMI.

Qualora non fosse possibile trovare una soluzione, contattare

- il proprio rivenditore locale

- l'area Assistenza & Supporto su www.haier.com dove è possibile trovare numeri di telefono e Domande Frequenti e da dove è possibile attivare la richiesta di intervento.

Per contattare il nostro Servizio, verifi care di disporre dei seguenti dati.

Le informazioni si trovano sulla targhetta.

Modello____ N. Seriale____

Consigliamo inoltre di controllare la Scheda Garanzia fornita in dotazione col prodotto qualora si debba fare ricorso alla garanzia.

Per richieste commerciali generiche indichiamo qui di seguito i nostri indirizzi in Europa:

Indirizzi Haier europei
Paese* Indirizzo postale Paese Indirizzo postale
Italia Francia	Haier Europe Trading SRLVia De Cristoforis, 1221100 VereseITALY		Haier France SAS3-5 rue des Graviers92200 Neuilly sur SeineFRANCE
SpagnaPortogallo	Haier Iberia SLPg. Garcia Faria, 49-5108019 BarcelonaSPAIN	Belgium-FRBelgium-NLNetherlandsLuxembourg	Haier Benelux SAAnderlechtRoute de Lennik 451BELGIUM
Germania,Austria	Haier Deutschland GmbHHewlett-Packard-Str. 4D-61352 Bad HomburgGERMANY	PoloniaRepubblicaCecaUngheriaGrecia	Haier Polonia Sp. zo.o.Al. Jerozolimskie 181B02-222 WarszawaPOLAND
Regno	Haier Appliances UK Co.Ltd.
Unito	One Crown SquareChurch Street EastWoking, Surrey, GU21 6HRUK	RomaniaRussia

DISPONIBILITA' DEI RICAMBI

termostati, sensori di temperatura, schede a circuiti stampati e sorgenti luminose sono disponibili per un periodo minimo di sette anni dall'immissione sul mercato dell'ultima unità del modello;

maniglie e cerniere delle porte, vassoi e cesti sono disponibili per un periodo minimo di sette anni e guarnizioni delle porte per un periodo minimo di dieci anni dall'immissione sul mercato dell'ultima unità del modello;

GARANZIA

La garanzia minima è: 2 anni per i Paesi UE, 3 anni per la Turchia, 1 anno per il Regno Unito, 1 anno per la Russia, 3 anni per la Svezia, 2 anni per la Serbia, 5 anni per la Norvegia, 1 anno per il Marocco, 6 mesi per l'Algeria, la Tunisia nessuna garanzia legale richiesta.

Per ulteriori informazioni sul prodotto, consultare https://eprel.ec.europa.eu/o eseguire la scansione del QR sull'etichetta energetica fornita con l'apparecchio

La disposizione delle bottiglie si basa su una rappresentazione grafica di una bottiglia bordolese standard (0,75 l). A causa delle diverse specifiche delle bottiglie, la quantità effettiva di caricamento delle bottiglie potrebbe essere diversa.

750ml

Per contattare l'assistenza tecnica, visitare il nostro sito Web:

https://corporate.haier-europe.com/en/. Nella sezione "websites", scegli la marca del tuo prodotto e il tuo paese. Verrai reindirizzato al sito specifico dove potrai trovare il

numero di telefono e il modulo per contattare l'assistenza tecnica

6. Ajuste fino da porta
