MANUALE UTENTE HWS127GGH1 HAIER
Grazie per aver acquistato un prodotto Haier.
Leggere attentamente queste istruzioni prima di utilizzare l'elettrodomestico. Le istruzioni contengono informazioni importanti per ottimizzare l'uso dell'elettrodomestico e garantire l'installazione, l'uso e la manutenzione sicuri e corretti.
Conservare il presente manuale in un luogo comodo, in modo da poterlo sempre consultare per un uso sicuro e corretto dell'elettrodomestico.
Se l'elettrodomestico viene venduto, ceduto o abbandonato in caso di trasloco, trasferire anche il presente manuale in modo che il nuovo proprietario possa comprendere l'uso dell'elettrodomestico e le avvertenze di sicurezza.
Legenda
Informazioni generali e consigli
Informazioni ambientali
Smaltimento
Contribuire a proteggere l'ambiente e la salute umana. Collocare l'imballo in appositi contenitori affinché venga riciclato. Contribuire al riciclo dei rifiuti delle apparecchiature elettriche ed elettroniche. Non smaltire gli elettrodomestici contrassegnati con questo simbolo assieme ai rifiuti domestici. Conferire il prodotto presso la struttura di riciclo locale o rivolgersi all'ufficio comunale preposto.
AVVERTENZA!
Pericolo di lesioni o soffocamento!
I refrigeranti e i gas devono essere smaltiti in maniera professionale. Accertarsi che la tubazione del circuito del refrigerante non sia danneggiata prima di smaltirla correttamente. Scollegare l'elettrodomestico dalla rete elettrica. Tagliare il cavo di alimentazione e smaltirlo. Rimuovere vassoi, cassetti, fermaporte e guarnizioni, per evitare che bambini e animali domestici rimangano chiusi nell'elettrodomestico.
Gli elettrodomestici vecchi possono avere ancora un valore residuo. Una metodologia per lo smaltimento garantisce il recupero e il riutilizzo delle materie prime utili.
Il ciclopentano, una sostanza infiammabile che non danneggia l'ozono, viene utilizzato come espansore per la schiuma isolante.
Garantendo il corretto smaltimento del prodotto, si contribuisce a prevenire conseguenze negative per l'ambiente e per la salute umana.
Per informazioni più dettagliate sul riciclo di questo prodotto, rivolgersi alla pubblica amministrazione locale, all'azienda addetta allo smaltimento dei rifiuti domestici o al punto vendita dove è stato acquistato.
1 - Informazioni per la sicurezza 4
2 - Consigli per la sicurezza 7
3 - Manutenzione 11
4 - Accessori 13
5 - Descrizione del prodotto 14
6 - Installazione 15
7 - Utilizzo 19
8 - Suggerimenti per il risparmio energetico 24
9 - Dotazioni 25
10 - Cura e pulizia 26
11 - Soluzione dei problemi 27
12 - Dati tecnici 30
13 - Assistenza clienti 31

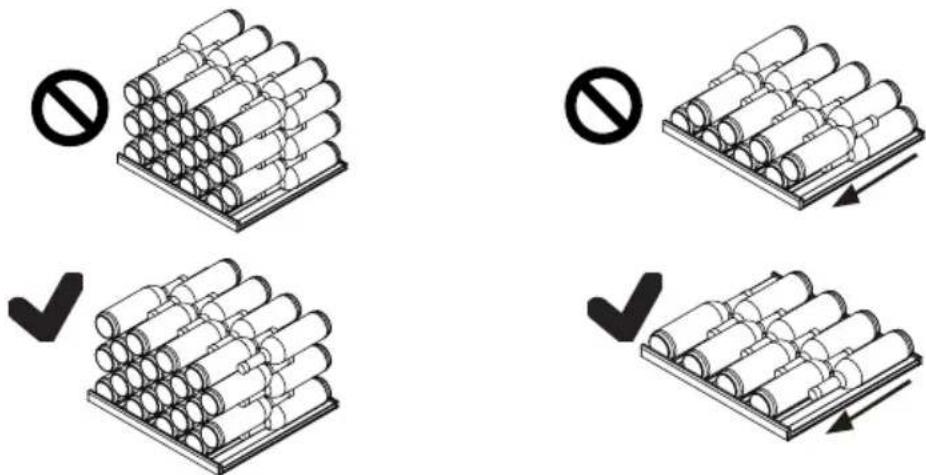

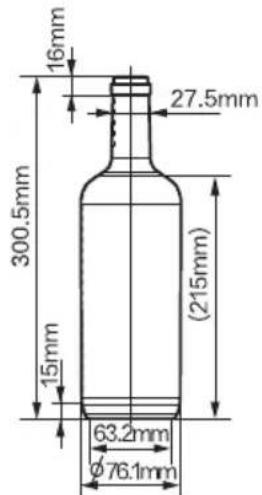

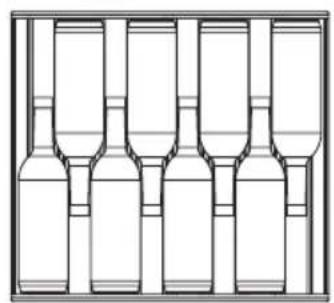

14 - Impilaggio delle bottiglie di vino 32
Questo elettrodomestico deve essere utilizzato solo per la conservazione del vino. Prima di accendere l'elettrodomestico per la prima volta, leggere i seguenti consigli sulla sicurezza:
AVVERTENZA!
Operazioni preliminari al primo utilizzo
Accertarsi dell'assenza di danni dovuti al trasporto. Rimuovere tutti gli imballi, tenerli fuori dalla portata dei bambini e smaltirli nel rispetto dell'ambiente. Per garantire la totale efficienza del circuito del refrigerante, attendere almeno mezz'ora prima di installare l'elettrodomestico. L'elettrodomestico deve essere maneggiato sempre da almeno due persone perché è pesante.
Installazione
Installare l'elettrodomestico in un luogo asciutto e ben ventilato. Lasciare uno spazio libero di almeno 50 mm sopra e attorno all'elettrodomestico. AVVERTENZA: le aperture di ventilazione nell'involucro dell'elettrodomestico o nella struttura a incasso devono rimanere sempre libere. Non collocare mai l'elettrodomestico in zone umide o soggette a schizzi d'acqua. Pulire e asciugare schizzi e macchie d'acqua con un panno morbido e pulito. Non installare la cantinetta in ambienti non adeguatamente isolati o riscaldati (ad es. in garage). La cantinetta non è stata progettata per funzionare a temperature ambiente inferiori a 10 °C. Non installare l'elettrodomestico esposto alla luce diretta del sole o in prossimità di fonti di calore (ad es. stufe o radiatori). Installare l'elettrodomestico a livello in un'area adatta alle dimensioni e all'uso. Accertarsi che i dati elettrici sulla targhetta siano conformi all'alimentazione elettrica. In caso contrario, rivolgersi a un elettricista. L'elettrodomestico funziona con corrente elettrica 220-240 Vca / 50 Hz. Oscillazioni anomale della tensione possono causare il mancato avvio dell'elettrodomestico, danni al controllo della temperatura o al compressore oppure rumori anomali durante il funzionamento. In tal caso, è opportuno montare un regolatore automatico. Non adoperare prese multiple o cavi di prolunga. AVVERTENZA: Non applicare prese multiple o alimentatori portatili sulla parte posteriore dell'elettrodomestico.
AVVERTENZA!
AVVERTENZA: quando l'elettrodomestico viene collocato nella sede prescelta, accertarsi che il cavo di alimentazione non sia incastrato o danneggiato. Non calpestare il cavo di alimentazione. Per l'alimentazione elettrica utilizzare una presa separata collegata a terra e accessibile. L'elettrodomestico deve essere collegato a terra. - Solo per il Regno Unito: il cavo di alimentazione dell'elettrodomestico è dotato di una spina a 3 conduttori (collegata a terra) adatta a una presa standard a 3 conduttori (collegata a terra). Non tagliare né smontare mai il terzo conduttore (collegamento a terra). Dopo l'installazione dell'elettrodomestico, la spina deve essere accessibile. AVVERTENZA: non danneggiare il circuito di refrigerazione.
Utilizzo quotidiano
- Questo elettrodomestico può essere utilizzato da bambini di almeno 8 anni, da persone con ridotte capacità fisiche, sensoriali o mentali e da persone inesperte solo sotto stretta sorveglianza o se hanno appreso le modalità di utilizzo sicuro dell'elettrodomestico e sono consapevoli dei relativi pericoli. Impedire ai bambini di giocare con l'elettrodomestico. I bambini di età da 3 a 8 anni possono riempire e svuotare gli elettrodomestici refrigeranti, ma non devono pulirli o installarli.
- Tenere lontano dall'elettrodomestico i bambini di età inferiore a 3 anni, a meno che non siano costantemente sorvegliati. La pulizia e la manutenzione non devono essere effettuate da bambini non sorvegliati. L'elettrodomestico deve essere posizionato in modo che la spina sia accessibile. In caso di perdite di gas illuminante o altri gas infiammabili in prossimità dell'elettrodomestico, spegnere la valvola del gas che fuoriesce, aprire porte e finestre e non staccare la spina del cavo di alimentazione dell'elettrodomestico.
- Attendere almeno 7 minuti per ricollegare l'alimentazione dopo averla scollegata. Non sollevare l'elettrodomestico mantenendolo per le maniglie della porta. Le chiavi devono essere conservate fuori dalla portata dei bambini e non vicine all'elettrodomestico, per evitare che i bambini restino chiusi all'interno dell'elettrodomestico.
AVVERTENZA!
Si noti che l'elettrodomestico è impostato per il funzionamento nell'intervallo di temperatura ambiente specifico compreso tra 10 e 38 °C. L'elettrodomestico potrebbe non funzionare correttamente se lasciato per un lungo periodo a una temperatura superiore o inferiore all'intervallo indicato. Non collocare articoli instabili (oggetti pesanti, contenitori pieni d'acqua) sopra l'elettrodomestico, per evitare lesioni personali dovute a cadute o scosse elettriche causate dal contatto con l'acqua. Aprire e chiudere lo sportello solo adoperando le maniglie. La distanza tra lo sportello e il vano è molto limitata. Non collocare le mani in queste zone per evitare che le dita rimangano intrappolate. Aprire o chiudere gli sportelli dell'elettrodomestico solo quando non ci sono bambini nel raggio di movimento degli sportelli. Non conservare né utilizzare materiali esplosivi o corrosivi nell'elettrodomestico o nelle vicinanze. Non collocare sostanze esplosive (ad es. lattine di aerosol con propellente infiammabile) all'interno di questo elettrodomestico. Non conservare medicinali, batteri o sostanze chimiche nell'elettrodomestico. Questo apparecchio è un elettrodomestico. Si sconsiglia di conservare materiali che richiedono temperature rigide. Non impostare una temperatura inutilmente bassa nel vano cantinetta. Con impostazioni elevate possono crearsi temperature sotto zero. Attenzione: le bottiglie possono scoppiare. Non toccare la superficie interna dello scomparto dell'elettrodomestico durante il funzionamento, soprattutto con le mani bagnate, poiché le mani potrebbero congelare sulla superficie. Per un corretto raffreddamento del vino, non sovraccaricare l'elettrodomestico. In caso di blackout o prima della pulizia, scollegare l'elettrodomestico. Attendere almeno 7 minuti prima di riavviare l'elettrodomestico, poiché un avvio frequente può danneggiare il compressore. AVVERTENZA: Non adoperare apparecchiature elettriche all'interno degli scomparti per la conservazione degli alimenti, a meno che non siano del tipo consigliato dal produttore. Per evitare rischi, un cavo di alimentazione danneggiato deve essere sostituito dall'assistenza clienti (v. scheda di garanzia). Per prolungare la durata dell'elettrodomestico, evitare di spegnerlo. Non collocare mai l'elettrodomestico orizzontalmente a terra. Se l'elettrodomestico è stato inclinato di oltre 45°, attendere 24 ore prima di collegarlo.
AVVERTENZA!
Manutenzione / pulizia
- Accertarsi che i bambini siano sorvegliati se effettuano la pulizia e la manutenzione. Scollegare l'elettrodomestico dalla rete elettrica prima di effettuare operazioni di manutenzione ordinaria. Attendere almeno 7 minuti prima di riavviare l'elettrodomestico, poiché un avvio frequente può danneggiare il compressore. Quando si scollega l'elettrodomestico, mantenere la spina e non il cavo. Non pulire l'elettrodomestico con spazzole rigide, spazzole metalliche, detersivi in polvere, benzina, acetato di pentile, acetone e soluzioni organiche simili, soluzioni acide o alcaline. Per la pulizia adoperare un detergente speciale per frigoriferi/congelatori per evitare danni. Alla fine utilizzare acqua calda e una soluzione di bicarbonato di sodio (un cucchiaio di bicarbonato di sodio per litro d'acqua). Sciacquare abbondantemente con acqua e asciugare con un panno. Non adoperare detersivi in polvere o altri detergenti abrasivi. Non lavare le parti rimovibili in lavastoviglie. AVVERTENZA: non usare oggetti meccanici o utensili diversi da quelli consigliati dal produttore per accelerare lo sbrinamento. Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un tecnico dell'assistenza o da una persona con analoga qualifica per evitare rischi. Non cercare di riparare, smontare o modificare personalmente l'elettrodomestico. Per le riparazioni rivolgersi all'assistenza clienti. Se le lampadine sono danneggiate, devono essere sostituite dal produttore, da un tecnico dell'assistenza o da una persona con analoga qualifica per evitare rischi.
- Eliminare la polvere sul retro dell'unità almeno una volta all'anno per scongiurare il rischio di incendio e limitare i consumi energetici.
Non spruzzare o schizzare liquidi sull'elettrodomestico durante la pulizia. Per pulire questo elettrodomestico non utilizzare apparecchi a vapore. Non pulire lo sportello di vetro freddo con acqua calda. Un'improvvisa variazione della temperatura può causare la rottura del vetro. Se l'elettrodomestico deve rimanere inutilizzato per lungo tempo, lasciarlo aperto per evitare che all'interno si generino odori sgradevoli.
AVVERTENZA!
L'elettrodomestico contiene il refrigerante infiammabile ISOBUTANO (R600a). Accertarsi che il circuito del refrigerante non abbia subito danni durante il trasporto o l'installazione. Eventuali perdite di refrigerante possono causare lesioni oculari o incendi. In caso di danni, tenere lontane fonti di fiamme libere, ventilare perfettamente l'ambiente, non collegare o scollegare i cavi di alimentazione dell'elettrodomestico o di altri elettrodomestici. Informare l'assistenza clienti.
In caso di contatto con gli occhi, sciacquare immediatamente con acqua corrente e rivolgersi immediatamente a un oculista.
AVVERTENZA: l'impianto di refrigerazione è ad alta pressione.
Non manometterlo. Poiché vengono utilizzati refrigeranti infiammabili, l'installazione, la movimentazione e la manutenzione dell'elettrodomestico devono essere effettuate attenendosi scrupolosamente alle istruzioni; per lo smaltimento dell'elettrodomestico, rivolgersi a un professionista o all'assistenza post-vendita.
Uso previsto
Questo elettrodomestico è destinato all'uso domestico e ad usi simili a quelli di seguito indicati:
- Zone cucina per il personale di negozi, uffici e altri ambienti lavorativi.
- Aziende agricole e clienti di hotel, motel e altri ambienti residenziali.
- Bed & breakfast.
- Catering e servizi simili non al dettaglio.
Per garantire la conservazione sicura del vino, attenersi a queste istruzioni per l'uso. L'altra parte del manuale contiene informazioni dettagliate sulla zona più appropriata nel vano dell'elettrodomestico dove conservare determinati tipi di alimenti, considerando la distribuzione della temperatura nei diversi vani dell'elettrodomestico.
Non sono consentiti cambiamenti o modifiche all'elettrodomestico. Utilizzi errati possono causare pericoli e annullare la garanzia.
Per evitare di danneggiare la qualità del vino, si prega di rispettare le seguenti istruzioni:
- L'apertura prolungata della porta può causare un aumento significativo della temperatura nei comparti dell'elettrodomestico.
- Se la cantinetta per vini viene lasciata vuota per lunghi periodi, spegnerla, sbrinarla, pulirla, asciugarla e lasciare la porta aperta per evitare la formazione di muffa all'interno dell'elettrodomestico.
Smaltimento
Il simbolo sul prodotto o sull'imballo indica che non può essere gestito come rifiuto domestico. Il prodotto deve essere conferito in un punto di raccolta per il riciclo delle apparecchiature elettriche ed elettroniche. Garantendo il corretto smaltimento del prodotto, è possibile evitare conseguenze negative per l'ambiente e per la salute umana dovute alla gestione impropria dei rifiuti. Per informazioni più dettagliate sul riciclo di questo prodotto, rivolgersi all'ente locale competente, all'azienda addetta allo smaltimento dei rifiuti domestici o al punto vendita dove è stato acquistato.
Poiché vengono utilizzati gas infiammabili per l'isolamento, per lo smaltimento dell'elettrodomestico rivolgersi a un professionista o all'assistenza post-vendita.
AVVERTENZA!
Rischio di lesioni da soffocamento!
I refrigeranti e i gas devono essere smaltiti in maniera professionale. Accertarsi che la tubazione del circuito del refrigerante non sia danneggiata prima di smaltirla correttamente. Scollegare l'elettrodomestico dalla rete elettrica. Tagliare il cavo di alimentazione e smaltirlo. Rimuovere vassoi, cassetti, fermaporta e guarnizioni, per evitare che bambini e animali domestici rimangano chiusi nell'elettrodomestico.
▷ AVVERTENZA: Prima di effettuare la pulizia, staccare la spina di alimentazione dell'elettrodomestico.
Non pulire l'elettrodomestico con spazzole rigide, spazzole metalliche, detersivi in polvere, benzina, acetato di pentile, acetone e soluzioni organiche simili, soluzioni acide o alcaline. Per la pulizia adoperare un detergente speciale per frigoriferi per evitare danni.
▶ Pulire l'elettrodomestico quando è vuoto o quando contiene poco vino. È necessario pulirlo solo quando è sporco.
Pulire l'interno e l'alloggiamento dell'elettrodomestico con una spugna inumidita in acqua calda e detergente neutro.
Sciacquare con acqua calda e pulita e asciugare con un panno morbido.
Non lavare i componenti dell'elettrodomestico in lavastoviglie.
- Attendere almeno 7 minuti prima di riavviare l'elettrodomestico, poiché un avvio frequente può danneggiare il compressore.

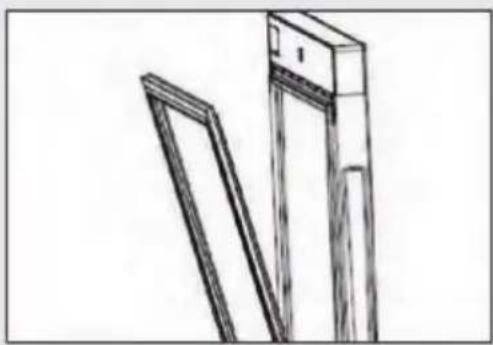

Pulire la guarnizione dello sportello:
Le guarnizioni dello sportello devono essere pulite ogni tre mesi per garantire una tenuta adeguata. Effettuare le seguenti operazioni: rimozione: afferrare la guarnizione dello sportello ed estrarla seguendo la direzione della freccia per rimuovere l'intera guarnizione dello sportello nell'ordine.
Immergere la spazzola in acqua o alcool alimentare, pulire la scanalatura della guarnizione dello sportello tirando avanti e indietro la spazzola. Pulire, quindi, la superficie della guarnizione dello sportello con un asciugamano imbevuto di acqua o alcool alimentare. Lavare, infine, la guarnizione dello sportello e asciugarla con un asciugamano pulito.
Installazione della guarnizione dello sportello dopo la pulizia:
Prima dell'installazione, accertarsi che non vi sia acqua sulla guarnizione dello sportello. Inserire la guarnizione dello sportello nella scanalatura e premerla a mano dall'alto verso il basso fino a inserire l'intera guarnizione dello sportello nella scanalatura.

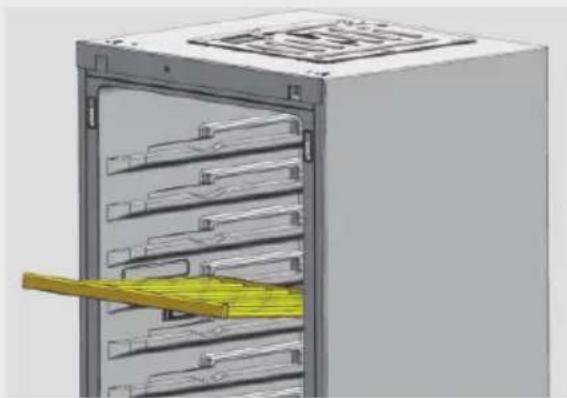

Pulizia dei ripiani:
Tutti i ripiani per gli alimenti possono essere estratti per la pulizia. Togliere tutte le bottiglie. - Tirare il portabottiglie in avanti fino al fermo, quindi sollevarlo.
Pulisci il ripiano con un panno morbido.
Aspetta che i ripiani siano asciutti prima di rimetterli a posto.
AVVERTENZA:
Attendere almeno 7 minuti per ricollegare l'alimentazione dopo averla scollegata.
Controllare gli accessori e la documentazione indicati nel seguente elenco: zza isolamento.
| | | | | |
| HWS129GFH1 | 1 | 4 | 1 | 1 | 2 |
| HWS113GDFH1 | 1 | 3 | 1 | 1 | 2 |
| HWS127GGH1 | 1 | 4 | 1 | 1 | 2 |
| HWS111GDGH1 | 1 | 3 | 1 | 1 | 2 |
Avviso
A causa di modifiche tecniche e della varietà dei modelli, alcune immagini nel presente manuale possono essere diverse dall'aspetto reale del modello acquistato.
Immagine dell'elettrodomestico
- Deflettore del condotto dell'aria superiore
- Divisorio
- Ripiano
- Deflettore del condotto dell'aria inferiore
- Piedini regolabili
- Filtrato a carboni attivi
- Sportello
- Lampada a LED
- Blocco
- Display
1. Disimballo
Estrarre l'elettrodomestico dall'imballo. Rimuovere tutti i materiali dell'imballo, compresa la base in schiuma e tutto il nastro adesivo che fissa gli accessori.
2. Condizioni ambientali
La temperatura ambiente deve essere sempre compresa tra 10 e 38 °C, poiché può influire sulla temperatura interna dell'elettrodomestico e sui consumi energetici. Non installare l'elettrodomestico vicino ad altri elettrodomestici che emettono calore (forni, frigoriferi) o in ambienti non isolati.

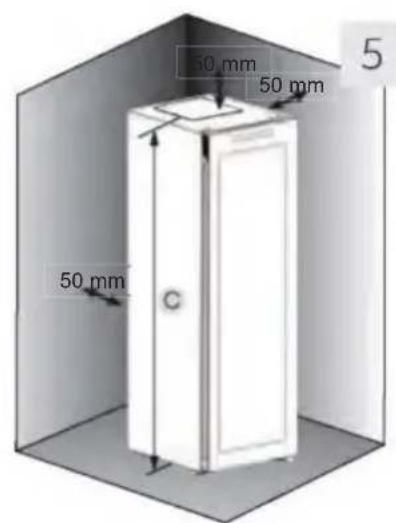

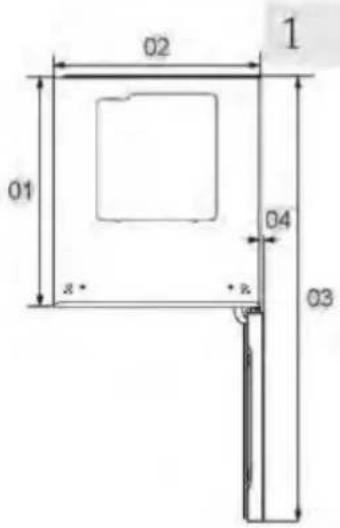

3. Requisiti di spazio
Spazio necessario per l'apertura dello sportello (Figure 1, 2, 3 e 4): per la sicurezza e il risparmio energetico, rispettare la distanza di ventilazione richiesta di 50 mm in tutte le direzioni (Fig. 5).
2
| Measurement: mm | HWS129GFH1 HWS113GDFH1 HWS111GDGH1 HWS127GGH1 |
| Depth A | 594 |
| Width B | 597 |
| Height C | 1265 |
| Overall Height D | 1270 |
| 01 | 532 |
| 02 | 595 |
| 03 | 1150 |
| 04 | 11 |
| 05 | 756 |
| 06 | .161 |
| 07 | 200 |
| 08 | 105° |
| 09 | 50 |
AVVERTENZA!
Le aperture di ventilazione nell'elettrodomestico o nella struttura a incasso devono rimanere sempre libere. Questo elettrodomestico refrigerante non è progettato per l'installazione a incasso.

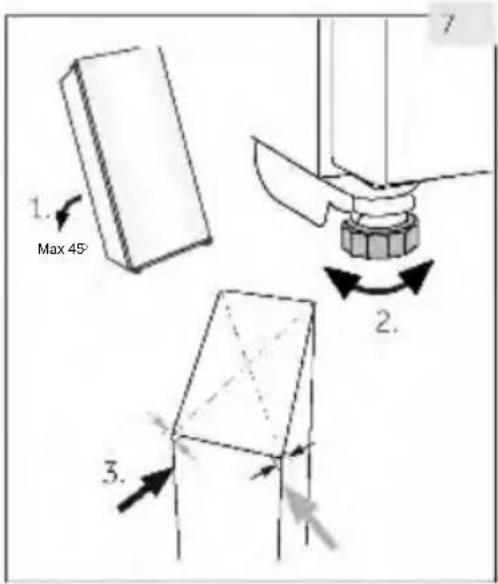

5. Allineamento dell'elettrodomestico
Installare l'elettrodomestico su una superficie solida e piana.
- Inclinare leggermente all'indietro l'elettrodomestico (Fig. 7).
- Regolare i piedini anteriori regolabili sul livello desiderato ruotandoli.
- La stabilità deve essere verificata spingendo diagonalmente l'elettrodomestico a destra e a sinistra. Il lieve ondeggiamento deve essere identico in entrambe le direzioni. In caso contrario, il telaio potrebbe deformarsi e le guarnizioni dello sportello potrebbero perdere. Una lieve inclinazione posteriore facilita la chiusura dello sportello.
6. Regolazione precisa dello sportello
L'elettrodomestico si chiude più facilmente agendo sui piedini di livellamento anteriori:
Ruotare i piedini regolabili (Fig. 8) per sollevarli o abbassarli:
▶ Ruotando i piedini in senso orario, l'elettrodomestico si solleva. ▶ Ruotando i piedini in senso antiorario, l'elettrodomestico si abbassa.
7. Tempo di attesa
L'olio di lubrificazione esente da manutenzione si trova nella capsula del compressore. Se l'elettrodomestico è inclinato, quell'olio può percorrere il sistema di tubazioni chiuse durante il trasporto. Prima di collegare l'elettrodomestico all'alimentazione elettrica, attendere 0,5 ore (Fig. 9) in modo che l'olio torni nella capsula.
8. Collegamento elettrico
Prima di effettuare il collegamento, effettuare i seguenti controlli:
La fonte di alimentazione, la presa e i fusibili sono conformi ai dati indicati nella targhetta. La presa di corrente è collegata a terra e non sono utilizzate prese multiple o prolunghe. La spina e la presa di corrente sono inserite correttamente.
Collegare la spina a una presa domestica installata correttamente.
AVVERTENZA!
Per evitare rischi, un cavo di alimentazione danneggiato deve essere sostituito dall'assistenza clienti (v. scheda di garanzia).

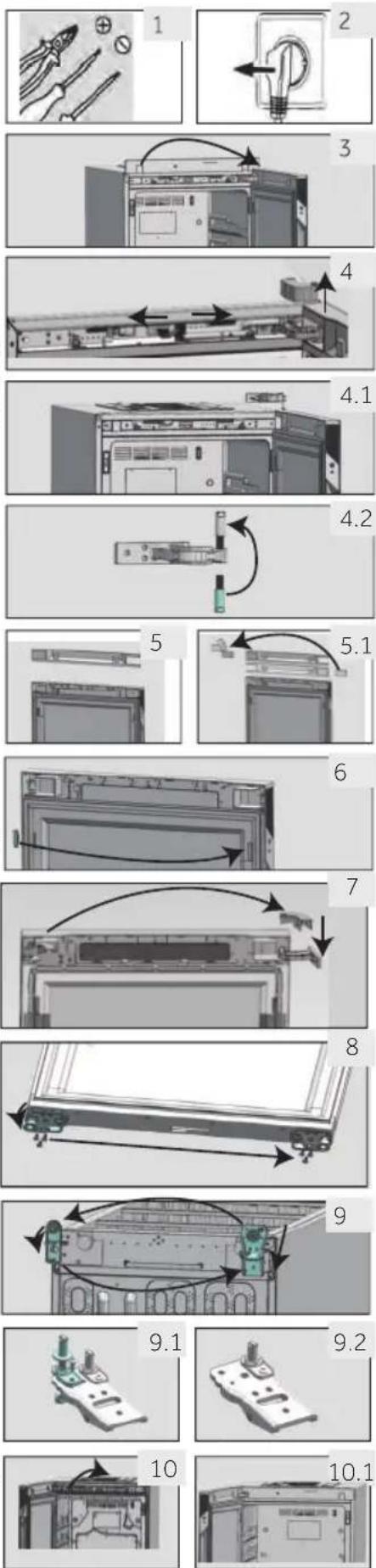

9. Reversibilità dello sportello
Prima di collegare l'elettrodomestico all'alimentazione elettrica, controllare se l'apertura dello sportello deve essere invertita da destra (come consegnato) verso sinistra per facilitare l'uso.
AVVERTENZA!
L'elettrodomestico è pesante. Per invertire lo sportello occorrono due persone. Prima di qualunque operazione, scollegare l'elettrodomestico dalla rete elettrica. Non inclinare l'elettrodomestico oltre 45° per evitare danni al sistema di raffreddamento.
Installazione
IT
1. Preparare anche il necessario. 2. Scollegare l'alimentazione. 3. Rimuovere il coperchio anteriore e il piccolo coperchio della scatola, quindi rimuovere il piccolo coperchio dal lato superiore. 4. Scollegare il terminale di collegamento della linea del segnale della porta, scollegare la linea del segnale della carrozzeria e rimuovere il coperchio della cerniera superiore. Rimuovere la cerniera superiore e svitare l'albero dalla cerniera superiore, ruotandolo di 180° verticalmente e avvitandolo nella cerniera superiore nella direzione indicata in figura. 5. Rimuovere il coperchio anteriore e il piccolo coperchio della porta, quindi rimuovere il piccolo coperchio dal lato destro e installarlo sul lato sinistro. 6. Rimuovere il manicotto dell'albero e il blocco del tappo di gomma e installarli sull'altro lato. 7. Regolare la posizione di uscita del cavo di segnale della porta sull'altro lato della porta, inserire la cerniera superiore nella porta e inserire il cavo di segnale della porta nella fessura della cerniera superiore. Rimuovere il coperchio della cerniera superiore dalla busta del manuale di istruzioni e installarlo. 8. Rimuovere la camma e il fermo porta dalla parte inferiore del lato sinistro della porta e installarli sul lato destro. 9. Rimuovere il gruppo piedi sul lato sinistro della parte inferiore della scatola e il gruppo ruote girevoli destro, come mostrato in figura, spostare l'albero e la camma sul gruppo ruote girevoli dal lato sinistro al lato destro, fissarli attraverso il dado e installarli sul lato sinistro della scatola. Nota: applicare grasso all'albero del gruppo ruote girevoli. 10. Installare la porta sul cassone con le cerniere, collegare i terminali della linea di segnale della porta, spostare l'interruttore di controllo magnetico sul lato superiore e installare il coperchio anteriore della porta e del cassone. 11. Fine.
1. Operazioni preliminari al primo utilizzo
- Togliere tutti i materiali di imballo, compresa la base in schiuma e tutto il nastro adesivo che fissa gli accessori della cantinetta all'interno e all'esterno. Tenerli fuori dalla portata dei bambini e smaltirli nel rispetto dell'ambiente. Pulire l'interno e l'esterno dell'elettrodomestico con acqua e un detergente delicato prima di inserire il vino.
- Dopo l'installazione a livello e la pulizia dell'elettrodomestico, attendere almeno 2 ore prima di collegarlo all'alimentazione elettrica. Se la cantinetta è stata inclinata per un motivo qualunque, attendere 24 ore prima di collegarla. Vedere la sezione INSTALLAZIONE.
- Una volta collegata l'unità a una presa di corrente, prima di effettuare qualsiasi regolazione lasciarla in funzione per almeno 30 minuti per l'acclimatamento. La temperatura viene impostata automaticamente a 12°C. È possibile, tuttavia, cambiare manualmente queste temperature. V. TEMPERATURA.

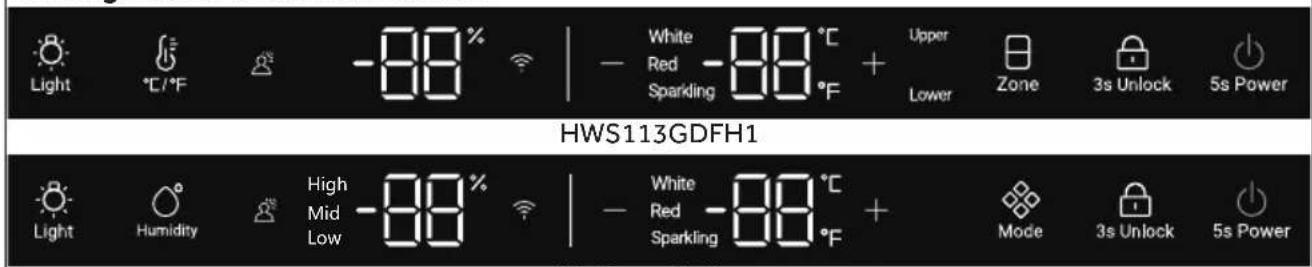

2. Tasti a sfioramento
I pulsanti del pannello di controllo sono tasti a sfioramento che si attivano quando vengono toccati.
HWS129GFH1
A Pulsante luce B Pulsante di selezione dell'umidità C Pulsante funzione Motion Glow D Display umidità E Pulsante Wi-Fi
F Pulsante di regolazione della temperatura: giù G Visualizzazione della temperatura H Pulsante di regolazione della temperatura: su
SU
I Pulsante di selezione della modalità
J Pulsante di blocco
K Pulsante di accensione
HWS113GDFH1
A Pulsante luce B1 Pulsante di conversione °C / °F C Pulsante funzione Motion Glow D Display umidità E Pulsante Wi-Fi
F Pulsante di regolazione della temperatura: giù G Visualizzazione della temperatura
H Pulsante di regolazione della temperatura: su
11 Pulsante di selezione della zona di temperatura
J Pulsante di blocco
K Pulsante di accensione

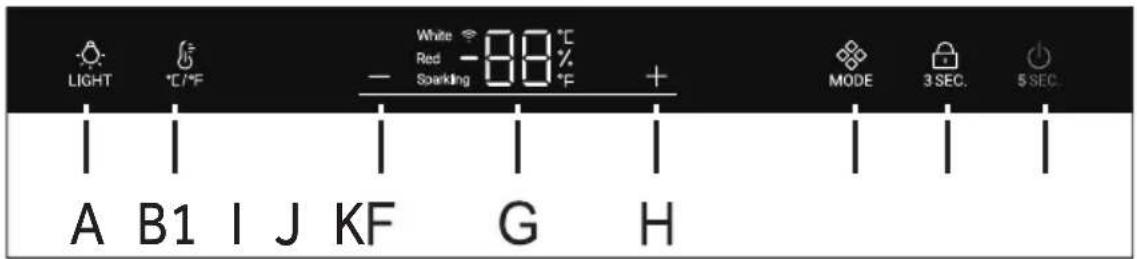

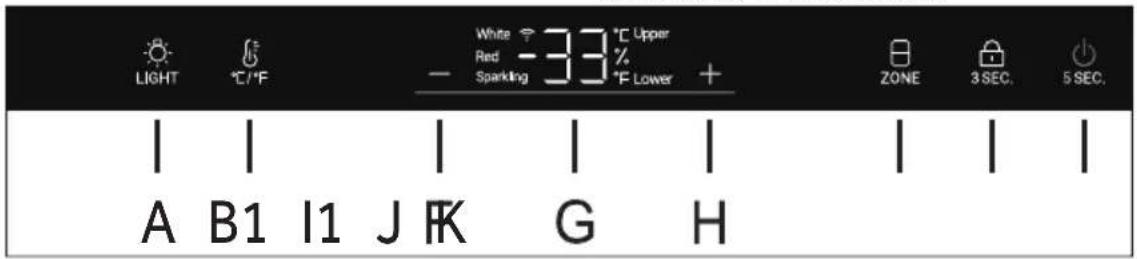

HWS127GGH1
A Pulsante luce
B1 Pulsante di conversione °C/°F
F Pulsante di regolazione della temperatura: giù G Visualizzazione della temperatura
H Pulsante di regolazione della
temperatura: su
I Pulsante di selezione della modalità
J Pulsante di blocco
K Pulsante di accensione
HWS111GDGH1
A Pulsante luce
B1 Pulsante di conversione °C/°F
F Pulsante di regolazione della temperatura: giù G Visualizzazione della temperatura
H Pulsante di regolazione della temperatura: su
I1 Pulsante di selezione della zona di temperatura
J Pulsante di blocco
K Pulsante di accensione
4. Funzione di blocco automatico
Nella schermata di blocco, premere il pulsante di blocco per 3 secondi: il display visualizzerà 3, 2 e 1, lo schermo sarà sbloccato e l'icona del lucchetto sarà illuminata a metà. Se non si esegue alcuna operazione, lo schermo si bloccherà automaticamente dopo 30 secondi. Nella schermata di blocco, l'icona del lucchetto è accesa e i pulsanti sullo schermo non possono essere utilizzati (tranne il pulsante della luce).
5. Funzione di alimentazione
Nello stato sbloccato, continuare a premere il pulsante di accensione per 5 secondi, lo schermo visualizza 5, 4, 3, 2 e 1 e la cantina non funzionerà.
6. Impostazione della temperatura
Avviso

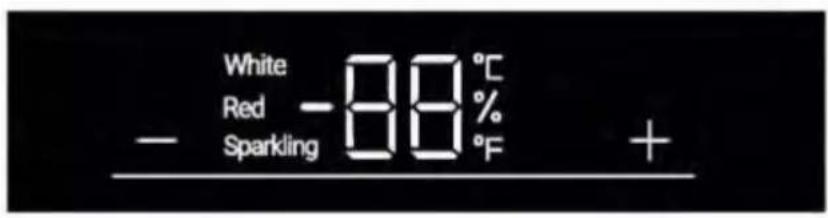

Preimpostazioni
- Dopo aver collegato l'unità a una presa elettrica, attendere l'acclimatamento dell'unità per almeno 30 minuti prima di effettuare qualsiasi regolazione. Quando l'elettrodomestico viene acceso dopo averlo staccato dall'alimentazione elettrica, il raggiungimento delle temperature corrette potrebbe richiedere diverse ore. Il tempo esatto varia a seconda dell'ambiente e dell'impostazione della temperatura.
Impostazioni della temperatura consigliate
| Vino rosso Da | 13 a 20 °C
(55-68°F) | Vino frizzante
prosecco | Da 5 a 8 °C
(41-47°F) |
| Vino bianco | Da 9 a 12 °C
(48-54°F) | | |
Se si conserva il vino per lunghi periodi di tempo, si consiglia una temperatura compresa tra 10 e 12°C (50-54 F).
8. Modalità standby
Lo schermo del display si attenua automaticamente dopo 30 secondi.
Si accende automaticamente quando si tocca un tasto qualsiasi o si apre lo sportello.
Avviso: effetti sulle temperature
La temperatura nell'elettrodomestico dipende dai seguenti fattori:
Quantità di bottiglie immagazzinate
Frequenza di aperture dello sportello
Posizione dell'elettrodomestico
L'impostazione predefinita è 12 °C
Quando il display smette di lampeggiare, torna a indicare la temperatura corrente nella cantinetta. Per raggiungere la temperatura impostata occorrerà un po' di tempo.
9. Impostazione della modalità di illuminazione
Premere il pulsante. Quando le luci nel vano vengono accese, si accendono
gradualmente. Premendo nuovamente il pulsante (8, LIGHT), le luci si spengono gradualmente. (HWS129GFH1 e HWS113GDFH1).
10. Funzione °C / °F
Premere il pulsante per commutare tra gradi Fahrenheit e Celsius (eccetto HWS129GFH1). Per HWS129GFH1, premere il pulsante per 3 secondi per passare da Fahrenheit a Celsius.
Premere il pulsante Wi-Fi per 3 secondi: il pulsante Wi-Fi inizia a lampeggiare rapidamente ed entra automaticamente nella modalità di configurazione (per HWS127GGH1 e HWS111GDGH1).
Funzione bagliore di movimento
Quando la funzione Motion Glow è attenuata, se qualcuno si avvicina alla porta, la luce si accende. Si spegnerà dopo 30 secondi quando la persona esce. Premere nuovamente il pulsante Motion Glow per disattivare la funzione.

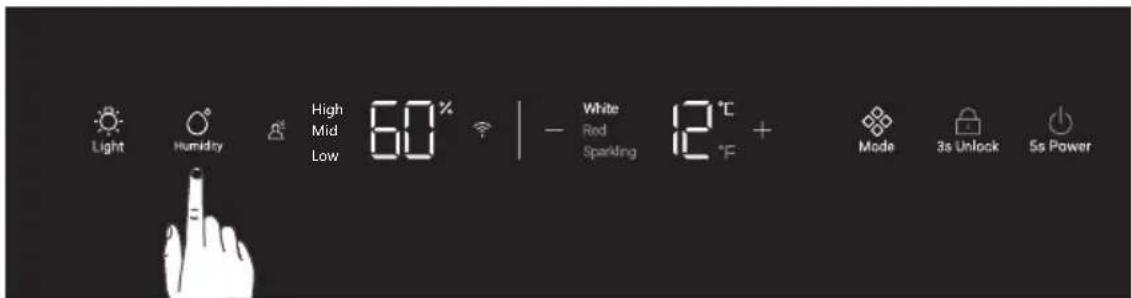

Umidità (per HWS129GFH1)
Nello stato sbloccato, fare clic sul pulsante dell'umidità per scegliere il livello di umidità all'interno dell'armadio: alto, medio o basso.
In genere, l'intervallo di visualizzazione dell'umidità è compreso tra il 50% e il 70%.
La cantina è dotata di un sensore di umidità professionale. In condizioni di conservazione a lungo termine, un'umidità adeguata nella cantina può impedire l'essiccazione del tappo di sughero e la formazione di muffa sulle etichette del vino a causa di un'umidità eccessiva.
Regolando l'umidità nella cantina, ci vorranno da alcuni giorni a una settimana per raggiungere il valore impostato. Il controllo dell'umidità nella cantina è efficace quando la temperatura ambiente è compresa tra 20°C e 27°C.
Si prega di rispettare le seguenti norme per quanto riguarda l'umidità dell'aria all'interno della cantina:
- Per la conservazione del vino: l'umidità all'interno della cantina dipende dalla temperatura ambiente e dall'umidità dell'aria, dalla capacità di carico della cantina e dalla temperatura della cantina, nonché dalla durata e dalla frequenza di apertura della porta. Il display della cantina può mostrare le variazioni dell'umidità dell'aria all'interno con un ritardo, visualizzando il valore di umidità integrato all'interno della scatola per più di 2 ore. Nota: se si utilizza la cantina in un ambiente molto secco o caldo (umidità dell'aria <30% o temperatura ambiente <17°C o temperatura ambiente >30°C), si consiglia di aggiungere una fonte di calore all'interno della cantina.
4. Funzione di memoria di spegnimento
In caso di interruzione di corrente, la cantina salverà la temperatura impostata. Dopo il ripristino della corrente, funzionerà in base alla temperatura impostata prima dell'interruzione.
15. Impostazione della modalità Wi-Fi
CONNECTIVITY PARAMETRI WIRELESS
| Tecnologia Wi-Fi | | Bluetooth® |
| Standard IEE 802.11 b/g/n | | Bluetooth® v4.2, BR/EDR, Bluetooth® Low Energy |
| Bande di frequenza (MHz) | 2401÷2483 | 2402÷2480 |
| Potenza massima (mW)ibandé (MHZ) | 100 10 | |
Modalità di attivazione del modulo Wi-Fi:
Premere il pulsante luminoso per 3 secondi per attivare il Wi-Fi (per HWS127GGH1 e HWS111GDGH1)
Premere il pulsante Wi-Fi per 3 secondi per attivare il Wi-Fi (per HWS129GFH1 e HWS113GDFH1)
Il modulo Wi-Fi si accende e l'icona Wi-Fi inizia a lampeggiare. Se la cantinetta è attiva ma la funzionalità Wi-Fi è spenta, l'icona lampeggia. Se la cantinetta è attiva e collegata, l'icona Wi-Fi rimane sempre accesa. Per effettuare il reset del Wi-Fi, premere il pulsante luminoso per 3 secondi (tranne HWS127GGH1 e HWS111GDGH1). Per effettuare il reset del Wi-Fi, premere il pulsante Wi-Fi per 3 secondi (per HWS129GFH1 e HWS113GDFH1)

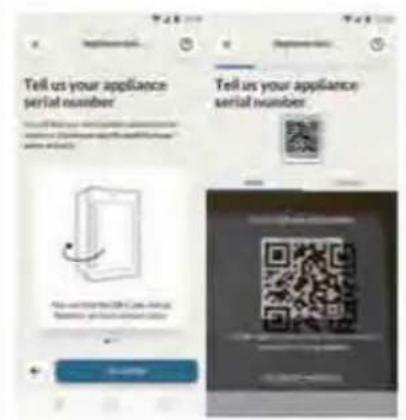

PROCEDURA DI ACCOPIAMENTO DELL'APP
Il marchio e i loghi Bluetooth® sono marchi registrati, di proprietà Bluetooth SIG, Inc. e qualsiasi utilizzo di tali marchi da parte di Candy Hoover Group SRL avviene su licenza. Gli altri marchi e nomi commerciali appartengono ai rispettivi proprietari.
Passo 1
- Scaricare l'applicazione hOn
Passo 2
- Accedere o effettuare la registrazione
Passo 3
- Aggiungere un nuovo elettrodomestico selezionando la cantinetta dall'elenco
Passo 4
- Effettuare una scansione del QR o inserire manualmente il numero di serie.
Passo 5
- Premere il pulsante luminoso sul prodotto per 3 secondi per attivare il Wi-Fi (HWS127GGH1 e HWS111GDGH1). Premere il pulsante Wi-Fi sul prodotto per 3 secondi per attivare il Wi-Fi (per HWS129GFH1 e HWS113GDFH1).
Passo 6
L'icona Wi-Fi lampeggia, il processo di accoppiamento è in corso. Per completare il processo di accoppiamento, occorrono 5 minuti. Al termine del processo, l'icona Wi-Fi smette di lampeggiare e rimane sempre accesa. NOTA
Suggerimenti per il risparmio energetico
Accertarsi che l'elettrodomestico sia adeguatamente ventilato (v. INSTALLAZIONE). Non installare l'elettrodomestico esposto alla luce diretta del sole o in prossimità di fonti di calore (ad es. stufe o radiatori). Evitare che la temperatura dell'elettrodomestico sia inutilmente bassa. Riducendo la temperatura impostata nell'elettrodomestico, il consumo energetico aumenta. Aprire lo sportello dell'elettrodomestico il meno possibile e per il più breve tempo possibile. Per evitare ostruzioni del flusso d'aria, non superare la quantità di bottiglie indicata. Mantenere pulite le guarnizioni dello sportello in modo che si chiuda sempre perfettamente. Per ottimizzare il risparmio energetico, collocare nell'elettrodomestico i cassetti, i contenitori degli alimenti e i ripiani, e riporre gli alimenti senza ostruire l'uscita dell'aria del condotto. A 10°C, si dovrebbe utilizzare l'impostazione massima del termostato di 10°C e il laboratorio di prova dovrebbe condurre il test con questa impostazione del termostato.
Possono essere puliti con un asciugamano morbido.
- Le bottiglie normali con diametro di 76 mm possono essere impilate.
- La quantità può variare rispetto al numero o alle bottiglie raffigurate, se impilate in modo diverso.
Consigli per organizzare la cantinetta
È preferibile non conservare più di quattro strati di bottiglie di vino su ogni ripiano; il carico sui ripiani del vino nella cantinetta non deve essere superiore a 60 bottiglie. Accertarsi che i ripiani del vino siano perfettamente stabili. Accertarsi, inoltre, che le bottiglie non sporgano dai ripiani per evitare che urtino lo sportello di vetro quando viene chiuso.
La luce LED si accende all'apertura della porta. Toccando il pulsante della luce, la luce si accende. Toccando nuovamente il pulsante della luce, la luce si spegne. Per ridurre il consumo energetico, le luci devono essere spente quando la cantina non è in vista.
Per chiudere a chiave la cantinetta, chiudere lo sportello e inserire la chiave nella serratura:
▸ Bloccare lo sportello ruotando la chiave in senso orario. Sbloccare lo sportello ruotando la chiave in senso antiorario.
1. Sbrinamento
Lo sbrinamento della cantinetta avviene in modo automatico e non richiede alcuna operazione manuale.
2. Sostituzione della lampada a LED
La lampada utilizza una sorgente luminosa a LED, che riduce i consumi energetici e garantisce una lunga durata. In caso di anomalie, rivolgersi all'assistenza clienti. V. ASSISTENZA CLIENTI.
Non sostituire la lampada a LED da soli. Deve essere sostituita solo dal produttore o da un tecnico autorizzato.
Parametri della lampada a LED:
Tensione 12 V
Potenza massima: 1W*3
3. Inutilizzo per lunghi periodi
Scollegare il cavo di alimentazione.
Pulire l'elettrodomestico e le guarnizioni dello sportello come descritto precedentemente.
Lasciare lo sportello aperto per evitare la produzione di cattivi odori all'interno.
4. Spostamento dell'elettrodomestico
- Togliere tutte le bottiglie e scollegare l'elettrodomestico.
- Fissare con nastro adesivo i ripiani e le altre parti mobili nella cantinetta.
- Non inclinare la cantinetta oltre i 45° per evitare di danneggiare il sistema di refrigerazione.
Avviso
Si consiglia di sostituire il filtro una volta all'anno. I filtri sono disponibili presso il rivenditore.
Sostituzione del filtro:
1. Rimuovere il portabottiglie: 2. Inserire il cacciavite nella posizione indicata nel telaio del cavo e sollevare il coperchio del carbone attivo; 3. Aprire la fascetta di protezione verso l'esterno, rimuovere il carbone attivo e riposizionarlo; 4. Inserire lo schermo al carbone attivo nella piastra di copertura del condotto dell'aria nella direzione indicata, quindi premere verso il basso per fissare lo schermo sulla piastra di copertura del condotto dell'aria.
Molti problemi possono essere risolti personalmente senza particolari competenze. In caso di problemi, consultare tutte le soluzioni possibili indicate e attenersi alle seguenti istruzioni prima di contattare l'assistenza post-vendita. V. ASSISTENZA CLIENTI.
AVVERTENZA!
- Prima di effettuare la manutenzione dell'elettrodomestico, spegnerlo e staccare la spina dalla presa di corrente. La manutenzione delle apparecchiature elettriche deve essere effettuata solo da elettricisti qualificati, dal momento che eventuali riparazioni improprie possono causare danni notevoli. Se il cavo di alimentazione è danneggiato, deve essere sostituito unicamente dal produttore, da un tecnico dell'assistenza o da una persona con analoga qualifica per evitare rischi.
| Codice di erreore | Causa Soluzione | |
| L2 | Allarme di Bassa temperature quando il sensore di controllo della temperature è basso per HWS129GFH1 o HWS127GGH1 o la zona di temperature superiore di HWS113GDFH1 o HWS111GDGH1 | 1. Controllare la temperature ambiente.
2. Controllare il connettore del compressore.
3. Controllare la resistenza del sensore di controllo della temperature. |
| L3 | Allarme Bassa temperature quando il sensore di controllo della zona di temperature inferiore è basso per HWS113GDFH1 o HWS111GDGH1 | 1. Controllare il connettore della scheda di controllo o il pannello del display.
2. Controllare la resistenza e la tensione della ventola.
3. Controllare la ventola e il connettore del compressore. |
Soluzione dei problemi
IT
Problema Causa possibile Soluzione possibile
| Il compressore non funziona. | La spina non è collegata alla presa di corrente. | Collegare la spina alla presa di corrente. |
| L'élettrodomestico si azionafrequently o per un periodo di tempo troppo lungo. | La temperature esterna è troppo elevata.L'élettrodomestico è rimasto spento per un certo periodo di tempo.Uno sportello dell'élettrodomestico non è chiuso ermeticamente.Lo sportello è stato aperto troppo spesso o troppo a lungo.Le guarnizioni dello sportello sono sporche, usurate, danneggiato or inadequate.Non è garantita la circolazione dell'aria necessaria.La temperature impostata è troppo Bassa. | In quello caso è normale che l'élettrodomestico rimanga in funzione più a lungo.Normalmente occorre un po' di tempo prima che l'élettrodomestico si raffreddi completenessch. Chiudere lo sportello e accertarsi che l'élettrodomestico sia a livello e che non vi siano alimenti o contentitori che possano urtare lo sportello.Non aprire lo sportello troppo spesso.Pulire la guarnizione dello sportello o farla sostituire dall'assistenza clienti.Garantire un'adeguata ventilazione.Unaolta raggiunta la temperature desiderata, il problema si risolverà automaticamente. |
| L'interno della cantinetta è sporco e/o sono presenti cattivi odori. | L'interno della cantinetta devese sere pulito. | Pulire l'interno della cantinetta. |
| La temperature nell'élettrodomestico non è sufficientemente Bassa. | La temperature impostata è troppo alta.Sono state aggiunte bottiglie recentamente.Uno sportello dell'élettrodomestico non è chiuso ermeticamente.Lo sportello è stato aperto troppo spesso o troppo a lungo.Le guarnizioni dello sportello sono sporche, usurate, danneggiato or inadequate. | Reimpostare la temperature.Atendere che le bottiglie aggiunte recentamente raggiungano la temperature desiderata.Chiudere lo sportello.Non aprire lo sportello troppo spesso.Pulire la guarnizione dello sportello o farla sostituire dall'assistenza clienti.Reimpostare la temperature. |
| La temperatura nell'élettrodomestico è troppo Bassa. | La temperature impostata è troppo Bassa. | |
Problema Causa possibile Soluzione possibile
| Formazione di umidità all'interno del vano frigorifero. | Il clima è troppo caldo e troppo umido.
Uno sportello dell'elettrodomestico non è chiuso ermeticamente.
Lo sportello è stato aperto troppo spesso o troppo a lungo. | Aumentare la temperatura.
Chiudere lo sportello.
Non aprire lo sportello o il cassetto troppo spesso. |
| Si accumura umidità sulla superficie esterna della cantinetta. | Il clima è troppo caldo e troppo umido
Lo sportello non è chiuso ermeticamente. L'aria fredda all'interno dell'elettrodomestico e l'aria calda all'esterno formano condensa. | Ciò è normale in un clima umido; la situazione cambia quando l'umidità diminuisce.
Accertarsi che lo sportello sia chiuso ermeticamente e controllare la tenuta delle guarnizioni. |
| L'elettrodomestico emette suoni anomali. | L'elettrodomestico non è a livello.
L'elettrodomestico urta quale oggetto vicino. | Regolare i piedini per collocare l'elettrodomestico a livello.
Rimuovere gli oggetti attorno all'elettrodomestico. |
| Si sente un lieve rumore, simile a quello dell'acqua che scorre. | Ènormale | - |
| L'illuminazione interna o il systemà di raffreddamento non funziona. | La spina non è collegata alla presa di corrente.
Problema della fonte di alimentazione.
La lampada a LED è fuori uso. | Collegare la spina alla presa di corrente.
Controllare l'alimentazione elettrica. Chiamare l'azienda elettrica locale.
Chiamare l'assistenza per la sostituzione. |
| I lati del refrigeratore e la striscia dello sportello si riscaldano | Ènormale. | - |
| Lo sportello non si chiude correttamente. | L'elettrodomestico non è a livello.
Lo sportello è bloccato. | Mettere a livello l'elettrodomestico agendo sui piedini di livellamento.
Accertarsi dell'assenza di ostruzioni (ad es. bottiglie o ripiani). |
Per contattare l'assistenza tecnica, visitare il nostro sito web:
https://corporate.haier-europe.com/en/
Nella sezione "sito web", scegliere la marca del proprio prodotto e il proprio paese. Si aprirà il sito web specifico contenente il numero di telefono e il modulo per contattare l'assistenza tecnica.
Specifiche del prodotto secondo il regolamento UE n. 2019/2016
| Marchio Haier Haier | | |
| Nome / identificativo del modello | HWS129GFH1 | WS127GGH1 |
| HWS113GDFH1 | HWS111GDGH1 |
| Categoria Cantinetta Cantinetta | | |
| Classe di efficienza energetica | F | G |
| Consumo energetico annuo (kWh/anno)1) | 99/113 | 156/156 |
| Volume di stoccaggio (litri) | 226/220 | 226/220 |
| Classe climatica:
Questo elettrodomestico è destinato all'uso con temperature ambiente comprese tra 10 e 38 °C. | SN N ST SN N ST |
| Emissioni acustiche (db(A) re 1pW) | B(35) | C(37) |
| Tipo di elettrodomestico Indipendente Indipendente |
| Questo elettrodomestico deve essere utilizzato solo per la conservazione del vino. | S" S" | |
| Dimensioni (L/P/A in mm) | 597/594/1270 | 597/594/1270 |
Descrizioni: 1) Sulla base dei risultati di test standard per 24 ore. Il consumo energetico effettivo dipende dall'ambiente reale, dalla quantità di bottiglie conservate, dalla temperatura impostata, dall'apertura e chiusura dello sportello ecc. 2) Il consumo energetico nominale è il valore ottenuto secondo la prova standard con la luce interna della cantinetta spenta. - temperata estesa: "questo elettrodomestico è destinato all'uso con temperature ambiente comprese tra 10°C e 32°C " - temperata: "questo elettrodomestico è destinato all'uso con temperature ambiente comprese tra 16° C e 32° C " - subtropicale: "questo elettrodomestico è destinato all'uso con temperature ambiente comprese tra 16°C e 38°C - tropicale: "questo elettrodomestico è destinato all'uso con temperature ambiente comprese tra 16°C e 43°C
Questo prodotto è conforme ai requisiti di tutte le direttive CE vigenti con le corrispondenti norme armonizzate che prevedono il marchio CE.
Si consiglia di rivolgersi all'Assistenza Clienti Haier e di utilizzare ricambi originali.
In caso di problemi con l'elettrodomestico, consultare prima la sezione SOLUZIONE DEI PROBLEMI.
Se non si riesce a trovare una soluzione, contattare
il rivenditore locale o l'area Service & Support su www.haier.com, che riporta numeri di telefono e domande frequenti e dove è possibile rivendicare la garanzia.
Per contattare l'assistenza, procurarsi i dati seguenti.
Le informazioni si trovano sulla targhetta.
Modello N. di serie
Controllare anche la scheda di garanzia fornita con il prodotto.
Per richieste di carattere generico, di seguito sono riportati i nostri indirizzi in Europa:
Indirizzi Haier europei
| Paese* | Indirizzo postale | Paese | Indirizzo postale |
| Italia | Haier Europe Trading SRL Via De Cristoforis, 12 21100 Varese ITALIA | Francia | Haier Europe Trading SRL Via De Cristoforis, 12 21100 Varese ITALIA |
| Spagna Portogallo | Haier Iberia SL Pg. Garcia Faria, 49-51 08019 Barcellona SPAGNA | Belgio (FR) Belgio (NL) Paesi Bassi Lussemburgo | Haier Benelux SA Anderlecht Route de Lennik 451 BELGIO |
| Germania Austria | Haier Deutschland GmbH Hewlett-Packard-Str. 4 D-61352 Bad Homburg GERMANIA | Polonia Repubblica Ceca Ungheria Grecia Romania Russia | Haier Poland Sp. zo.o. Al. Jerozolimskie 181B 02-222 Varsavia POLONIA |
| Regno Unito | Haier Appliances UK Co. Ltd. One Crown Square Church Street East Woking, Surrey, GU21 6HR UK |
DISPONIBILITÀ DEI RICAMBI: Termostati, sensori di temperatura, circuiti stampati e lampade rimangono disponibili per almeno sette anni dopo l'immissione sul mercato dell'ultima unità del modello. Maniglie e cerniere degli sportelli, vassoi e cestelli rimangono disponibili per almeno sette anni e le guarnizioni degli sportelli per almeno dieci anni dopo l'immissione sul mercato dell'ultima unità del modello.
Garanzia minima: 2 anni per i paesi UE, 3 anni per la Turchia, 1 anno per il Regno Unito, 1 anno per la Russia, 3 anni per la Svezia, 2 anni per la Serbia, 5 anni per la Norvegia, 1 anno per il Marocco, 6 mesi per l'Algeria; per la Tunisia non è obbligatoria alcuna garanzia legale.
*Per ulteriori informazioni sul prodotto, consultare https://eprel.ec.europa.eu/ o effettuare una scansione del codice QR apposto sull'etichetta fornita con l'elettrodomestico.
La disposizione delle bottiglie si basa su una rappresentazione grafica di una bottiglia cordolese standard (0,75 l). A causa delle diverse specifiche della bottiglia, la quantità effettiva di caricamento della bottiglia potrebbe essere diversa.
6. Regolazione fine della porta
Informazioni generali
Informazioni ambientali
Smaltimento
