GEBRUIKSAANWIJZING HWS127GGH1 HAIER
WAARSCHUWING: Risico op brand/ontvlambaar materiaal.
Het symbool geeft aan dat er brandgevaar bestaat doordat brandbare materialen worden gebruikt. Let op dat u geen brand veroorzaakt door brandbare materialen te ontsteken.
Gebruikershandleiding
Wijnkast
Bedankt voor de aankoop van dit Haier-product.
Lees deze instructies zorgvuldig door voordat u dit apparaat gebruikt. De instructies bevatten belangrijke informatie die u helpt het beste uit het apparaat te halen en veilige en correcte installatie, gebruik en onderhoud te waarborgen.
Bewaar deze handleiding op een handige plaats zodat u hem altijd kunt raadplegen voor een veilig en correct gebruik van het apparaat.
Als u het apparaat verkoopt, weggeeft of achterlaat wanneer u verhuist, zorg er dan voor dat u deze handleiding ook overdraagt, zodat de nieuwe eigenaar het apparaat en de veiligheidswaarschuwingen kan leren kennen.
Legenda
Algemene informatie en tips
Milieu-informatie
Verwijdering
Help het milieu en de menselijke gezondheid te beschermen. Doe de verpakking in de daarvoor bestemde containers om deze te recyclen. Help het afval van elektrische en elektronische apparaten te recyclen. Gooi apparaten met dit symbool niet weg bij het huisvuil. Lever het product in bij uw plaatselijke recyclingfaciliteit of neem contact op met uw gemeentekantoor.
WAARSCHUWING!
Gevaar voor letsel of verstikking!
Koelmiddelen en gassen moeten professioneel worden verwijderd. Controleer of de leidingen van het koelmiddelcircuit niet beschadigd zijn voordat ze op de juiste manier worden afgevoerd. Haal de stekker van het apparaat uit het stopcontact. Knip het netsnoer af en gooi het weg. Verwijder de bakken en laden en de deurvergrendeling en -afdichtingen, om te voorkomen dat kinderen en huisdieren in het apparaat worden opgesloten.
Oude apparaten hebben nog enige restwaarde. Een milieuvriendelijke verwijderingsmethode zorgt ervoor dat waardevolle grondstoffen kunnen worden teruggewonnen en opnieuw kunnen worden gebruikt.
Cyclopentaan, een brandbare stof die niet schadelijk is voor de ozonlaag, wordt gebruikt als expansiemiddel voor het isolatieschuim.
Door dit product op de juiste manier af te voeren, helpt u mogelijke negatieve gevolgen voor het milieu en de menselijke gezondheid te voorkomen, die anders zouden kunnen worden veroorzaakt.
Voor meer gedetailleerde informatie over het recyclen van dit product kunt u contact opnemen met uw gemeente, uw huisvuilverwijderingsdienst of de winkel waar u het product hebt gekocht, om het door professionals te laten afvoeren.
Inhoud
1 - Veiligheidsinformatie 4 2 - Veiligheidstips 7 3 - Onderhoud 11 4 - Accessoires 13 5 - Productbeschrijving 14 6 - Installatie 15 7 - Gebruik 19 8 - Energiebesparingstips 24 9 - Apparatuur 25 10 - Onderhoud en reiniging 26 11 - Problemen oplossen 27 12 - Technische gegevens 30 13 - Klantenservice 31 14 - Wijnflessen stapelen 32
Dit apparaat is uitsluitend bedoeld voor het bewaren van wijn. Lees voordat u het apparaat voor het eerst inschakelt de volgende veiligheidstips:
WAARSCHUWING!
Vóór het eerste gebruik
Controleer of er transportschade is. Verwijder alle verpakkingen, houd ze buiten bereik van kinderen en gooi ze op een milieuvriendelijke manier weg. Wacht ten minste een half uur voordat u het apparaat installeert, om er zeker van te zijn dat het koelmiddelcircuit volledig werkt. Verplaats het apparaat altijd met ten minste twee personen, het is namelijk zwaar.
Installatie
Het apparaat moet op een goed geventileerde plaats worden geplaatst. Zorg voor een ruimte van ten minste 50 mm boven en rond het apparaat. WAARSCHUWING: Zorg ervoor dat de ventilatieopeningen in de behuizing van het apparaat of in de ingebouwde constructie open blijven. - Plaats het apparaat nooit in een vochtige ruimte of op een plaats waar het met water kan worden bespat. Reinig en droog waterspatten en vlekken met een zachte, schone doek. - Plaats uw wijnkast niet op een niet goed geïsoleerde of verwarmde plek, bijv. de garage, enz. Uw wijnkast is niet ontworpen om te werken bij een omgevingstemperatuur lager dan 10°C. Installeer het apparaat niet in direct zonlicht of in de buurt van warmtebronnen (bijv. kachels, verwarmingstoestellen). Installeer het apparaat waterpas op een plaats die geschikt is voor de grootte en het gebruik ervan. - Controleer of de elektrische informatie op het typeplaatje overeenkomt met de stroomvoorziening. Als dat niet het geval is, neem dan contact op met een elektricien. Het apparaat moet worden gebruikt met een voeding van 220-240 VAC/50 Hz. Abnormale spanningsschommelingen kunnen ertoe leiden dat het apparaat niet start of dat de temperatuurregeling of de compressor beschadigd raakt of dat er tijdens het gebruik een abnormaal geluid optreedt. In dat geval moet er een automatische regelaar worden gemonteerd. Gebruik geen stekkerdozen en verlengkabels.
WAARSCHUWING!
WAARSCHUWING: Plaats niet meerdere draagbare stopcontacten of draagbare voedingen op de achterkant van het apparaat. WAARSCHUWING: Zorg er bij het neerzetten van het apparaat voor dat het netsnoer niet bekneld of beschadigd raakt. Ga niet op de stroomkabel staan. - Gebruik een apart geaard stopcontact voor de stroomvoorziening, dat gemakkelijk toegankelijk is. Het apparaat moet geaard zijn. Alleen voor Groot-Brittannië: Het netsnoer van het apparaat is voorzien van een 3-aderige (geaarde) stekker die past op een standaard 3-aderig (geaard) stopcontact. De derde pin (aarding) mag nooit worden afgesneden of gedemonteerd. Nadat het apparaat is geïnstalleerd, moet de stekker bereikbaar zijn. WAARSCHUWING: Beschadig het koelcircuit niet.
Dagelijks gebruik
Dit apparaat mag worden gebruikt door kinderen vanaf 8 jaar en door personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens of met een gebrek aan kennis en ervaring, mits zij onder toezicht staan of instructies hebben gekregen om het apparaat veilig te kunnen gebruiken en de gevaren begrijpen die ermee gepaard gaan. ▶ Kinderen mogen niet met het apparaat spelen. ▶ Kinderen van 3 tot 8 jaar mogen wel koelapparatuur in- en uitladen, maar niet reinigen en installeren. Houd kinderen onder de 3 jaar uit de buurt van het apparaat, tenzij ze voortdurend onder toezicht staan. Het schoonmaken en het onderhoud mag niet door kinderen worden uitgevoerd als er geen toezicht is. Het apparaat moet zo worden geplaatst dat de stekker bereikbaar is. Als er kolengas of ander brandbaar gas in de buurt van het apparaat lekt, moet u het ventiel van het lekkende gas sluiten, de deuren en ramen openen en mag u de stekker niet uit het stopcontact halen. Wacht minstens 7 minuten met het opnieuw aansluiten van de stroom nadat de stekker uit het stopcontact is gehaald. Til het apparaat niet op aan de deurgrepen. De sleutels moeten buiten het bereik van kinderen worden gehouden en mogen niet in de buurt van het apparaat worden bewaard, om te voorkomen dat kinderen in het apparaat worden opgesloten.
WAARSCHUWING!
Let op, het apparaat is ingesteld om te werken bij het specifieke omgevingstemperatuurbereik van 10 tot 38 °C. Het apparaat kan gedurende lange tijd niet goed werken bij een temperatuur boven of onder het aangegeven bereik. Plaats geen onstabiele voorwerpen (zware voorwerpen, containers gevuld met water) op het apparaat, om persoonlijk letsel door vallen of elektrische schokken door contact met water te voorkomen. Open en sluit de deur alleen met de handgrepen. De ruimte tussen de deur en de kast is zeer smal. Steek uw handen niet in deze ruimtes, om te voorkomen dat uw vingers bekneld raken. Open of sluit de deuren van het apparaat alleen als er geen kinderen zich binnen het bewegingsbereik van de deur bevinden. Bewaar of gebruik in het apparaat of in de omgeving geen brandbare, explosieve of corrosieve materialen. Sla geen explosieve stoffen, zoals spuitbussen met een brandbaar drijfgas, op in dit apparaat. Bewaar geen geneesmiddelen, bacteriën of chemische middelen in het apparaat. Dit is een huishoudelijk apparaat. Het wordt niet aanbevolen om materialen op te slaan die strikte temperaturen vereisen. Stel de temperatuur in de wijnkast niet onnodig laag in. Bij een hoge instelling kunnen temperaturen onder nul optreden. Let op: flessen kunnen barsten. Raak het binnenoppervlak van het apparaat niet aan wanneer het in werking is, vooral niet met natte handen, om te voorkomen dat uw handen aan het oppervlak vastvriezen. Voor een goede koeling van de wijn mag u het apparaat niet te vol laden. Haal de stekker van het apparaat uit het stopcontact wanneer er een stroomonderbreking optreedt of voordat u het schoonmaakt. Laat het apparaat minstens 7 minuten rusten voordat u het opnieuw opstart, omdat vaak starten de compressor kan beschadigen. WAARSCHUWING: Gebruik geen elektrische apparaten in het apparaat, tenzij deze van het type zijn dat door de fabrikant wordt aanbevolen. Om risico's te vermijden moet een beschadigd netsnoer worden vervangen door de klantenservice (zie garantiekaart). Om de levensduur van het apparaat te verlengen, moet u het niet uitschakelen. Plaats het apparaat nooit horizontaal op de grond. Nadat u het apparaat meer dan 45° heeft gekanteld, wacht u 24 uur voordat u het aansluit.
WAARSCHUWING!
Onderhoud/reiniging
Zorg ervoor dat kinderen onder toezicht staan als ze schoonmaken of onderhoud uitvoeren. Haal de stekker van het apparaat uit het stopcontact voordat u routineonderhoud uitvoert. Laat het apparaat minstens 7 minuten rusten voordat u het opnieuw opstart, omdat een vaak startende compressor kan beschadigen. Houd de stekker vast, niet het snoer, wanneer u de stekker uit het stopcontact haalt. Reinig het apparaat niet met harde borstels, draadborstels, waspoeder, benzine, amylacetaat, aceton en soortgelijke organische oplossingen, zure of alkalische oplossingen. Reinig het apparaat met een speciaal reinigingsmiddel voor koelkasten/vriezers om schade te voorkomen. U kunt eventueel ook een oplossing van warm water en zuiveringszout gebruiken - ongeveer een eetlepel zuiveringszout per liter water. Spoel grondig af met water en veeg droog. Gebruik geen schoonmaakpoeder of andere schurende middelen. Was verwijderbare onderdelen niet in een vaatwasser. WAARSCHUWING: Gebruik geen mechanische apparaten of andere middelen om het ontdooien te versnellen, behalve als deze door de fabrikant worden aanbevolen. - Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, diens servicevertegenwoordiger of vergelijkbaar gekwalificeerde personen om gevaar te voorkomen. Probeer het apparaat niet zelf te repareren, te demonteren of te wijzigen. In geval van reparatie kunt u contact opnemen met onze klantenservice. Als de lampen zijn beschadigd, moeten deze worden vervangen door de fabrikant, diens servicevertegenwoordiger of vergelijkbaar gekwalificeerde personen om gevaar te voorkomen. - Verwijder het stof aan de achterkant van het toestel ten minste eenmaal per jaar om brandgevaar en een verhoogd energieverbruik te voorkomen.
Spuit niet op het apparaat en spoel het niet af tijdens het reinigen. Gebruik geen waterstraal of stoom om het apparaat schoon te maken. Reinig de koude glazen deur niet met warm water. Door plotselinge temperatuurveranderingen kan het glas breken. Als u het apparaat voor langere tijd buiten gebruik laat, laat het dan open staan om te voorkomen dat er binnenin onaangename geuren ontstaan.
WAARSCHUWING!
Het apparaat bevat het brandbare koelmiddel ISOBUTAAN (R600a). Controleer of het koelcircuit tijdens transport of installatie niet is beschadigd. Lekkend koelmiddel kan oogletsel veroorzaken of ontbranden. Als er schade is opgetreden, weghouden van open vuurbronnen, de kamer grondig ventileren, de stekker van het apparaat of enig ander apparaat niet in het stopcontact steken of eruit halen. Informeer de klantenservice.
Als de ogen in contact komen met het koelmiddel, spoel het dan onmiddellijk onder stromend water af en bel onmiddellijk de oogspecialist.
WAARSCHUWING: Het koelsysteem staat onder hoge druk. Wijzig er niets aan. Aangezien er brandbare koelmiddelen worden gebruikt, moet u het apparaat volgens de aanwijzingen installeren, verplaatsen en onderhouden en moet u contact opnemen met de professionele vertegenwoordiger of onze klantenservice om het apparaat te verwijderen.
Bedoeld gebruik
Dit apparaat is bedoeld voor huishoudelijk gebruik of voor soortgelijke toepassingen, zoals:
- personeelskeukens in winkels, kantoren en andere werkomgevingen;
- op boerderijen en door gasten van hotels, motels en andere woonomgevingen;
- in bed-and-breakfast-omgevingen;
- voor catering en dergelijke toepassingen die niet voor de kleinhandel zijn.
- Neem deze gebruiksinstructies in acht om een veilige bewaring van de wijn te garanderen. De gegevens over het meest geschikte gedeelte in de koelruimte van het toestel waar specifieke soorten levensmiddelen moeten worden opgeslagen, rekening houdend met de verdeling van de temperatuur die in de verschillende ruimten van het apparaat aanwezig kan zijn, staan in het andere deel van de handleiding.
Wijzigingen of aanpassingen aan het apparaat zijn niet toegestaan. Onbedoeld gebruik kan risico's en verlies van garantieclaims veroorzaken.
Verwijdering
Het symbool op het product of op de verpakking geeft aan dat dit product niet als huishoudelijk afval mag worden behandeld. In plaats daarvan moet het worden ingeleverd bij het toepasselijke inzamelpunt voor de recycling van elektrische en elektronische apparatuur. Door dit product correct te verwijderen, helpt u potentiële negatieve gevolgen voor het milieu en de menselijke gezondheid te voorkomen, die anders door de verkeerde behandeling van dit product als afval zouden kunnen worden veroorzaakt. Voor meer gedetailleerde informatie over de recycling van dit product neemt u contact op met het gemeentekantoor in uw woonplaats, de dienst voor verwijdering van huishoudelijk afval of de winkel waar u het apparaat hebt gekocht.
Aangezien er brandbare isolatiegassen worden gebruikt, moet u contact opnemen met de professionele vertegenwoordiger of onze klantenservice om het apparaat te verwijderen.
WAARSCHUWING!
Gevaar voor verstikking!
Koelmiddelen en gassen moeten professioneel worden verwijderd. Controleer of de leidingen van het koelmiddelcircuit niet beschadigd zijn voordat ze op de juiste manier worden afgevoerd. Haal de stekker van het apparaat uit het stopcontact. Knip het netsnoer af en gooi het weg. Verwijder de bakken en laden en de deurvergrendeling en -afdichtingen, om te voorkomen dat kinderen en huisdieren in het apparaat worden opgesloten.
WAARSCHUWING: Haal de stekker van het apparaat uit het stopcontact voordat u het reinigt.
- Reinig het apparaat niet met harde borstels, draadborstels, waspoeder, benzine, amylacetaat, aceton en soortgelijke organische oplossingen, zure of alkalische oplossingen. Reinig het apparaat met een speciaal reinigingsmiddel voor koelkasten om schade te voorkomen.
Reinig het apparaat wanneer u er maar weinig of geen wijn in bewaart. Reinigen is alleen nodig indien het apparaat vuil is.
Reinig de binnenkant en behuizing van het apparaat met een spons die is bevochtigd in warm water en een neutraal reinigingsmiddel.
- Spoel af met schoon warm water en droog het af met een zachte doek.
Reinig de onderdelen van het apparaat niet in een vaatwasser.
Laat het apparaat minstens 7 minuten rusten voordat u het opnieuw opstart, want vaak opstarten kan de compressor beschadigen.

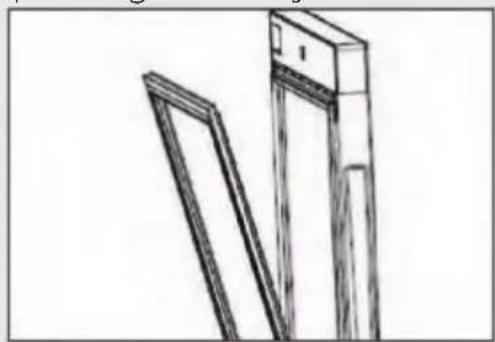

De deurpakking reinigen:
De deurpakkingen moeten om de 3 maanden worden gereinigd om een goede afdichting te verzekeren. Zoals hieronder: Verwijderen: Pak de deurpakking vast en trek hem naar buiten in de richting van de pijl om de hele deurpakking te verwijderen.
Doop de borstel in water of alcohol van voedselkwaliteit, reinig eerst de groef van de deurpakking door de borstel heen en weer te trekken. Veeg vervolgens het oppervlak van de deurpakking af met een handdoek die gedrenkt is in water of alcohol van voedselkwaliteit. Was tot slot de deurpakking schoon en veeg deze droog met een schone handdoek.
De deurpakking installeren na het reinigen:
Zorg ervoor dat er geen water op de deurpakking staat. Steek de pakking van de deur in de groef en duw de deurpakking van boven naar beneden met de hand stevig aan totdat de hele deurpakking in de groef zit.

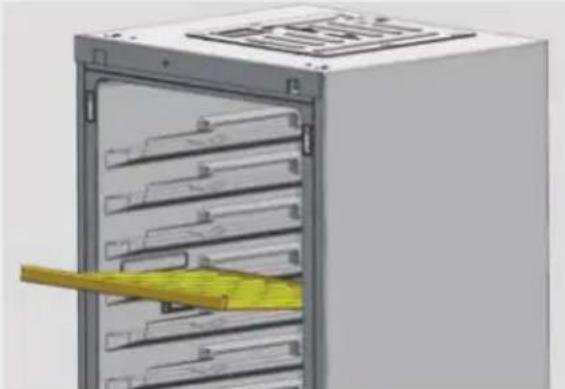

De schappen schoonmaken:
Alle schappen worden verwijderd voor reiniging. Haal alle flessen uit het apparaat. Trek het wijnrek naar voren tot aan de aanslag en til het vervolgens schuin omhoog om het te verwijderen.
Maak de plank schoon met een zachte handdoek. Wacht tot de planken droog zijn voordat u ze terugplaatst.
WAARSCHUWING:
Wacht minstens 7 minuten met het opnieuw aansluiten van de stroom nadat de stekker uit het stopcontact is gehaald.
Controleer de accessoires en literatuur volgens de lijst: zonder isolatie.
| | | | | |
| HWS129GFH1 | 1 | 4 | 1 | 1 | 2 |
| HWS113GDFH1 | 1 | 3 | 1 | 1 | 2 |
| HWS127GGH1 | 1 | 4 | 1 | 1 | 2 |
| HWS111GDGH1 | 1 | 3 | 1 | 1 | 2 |

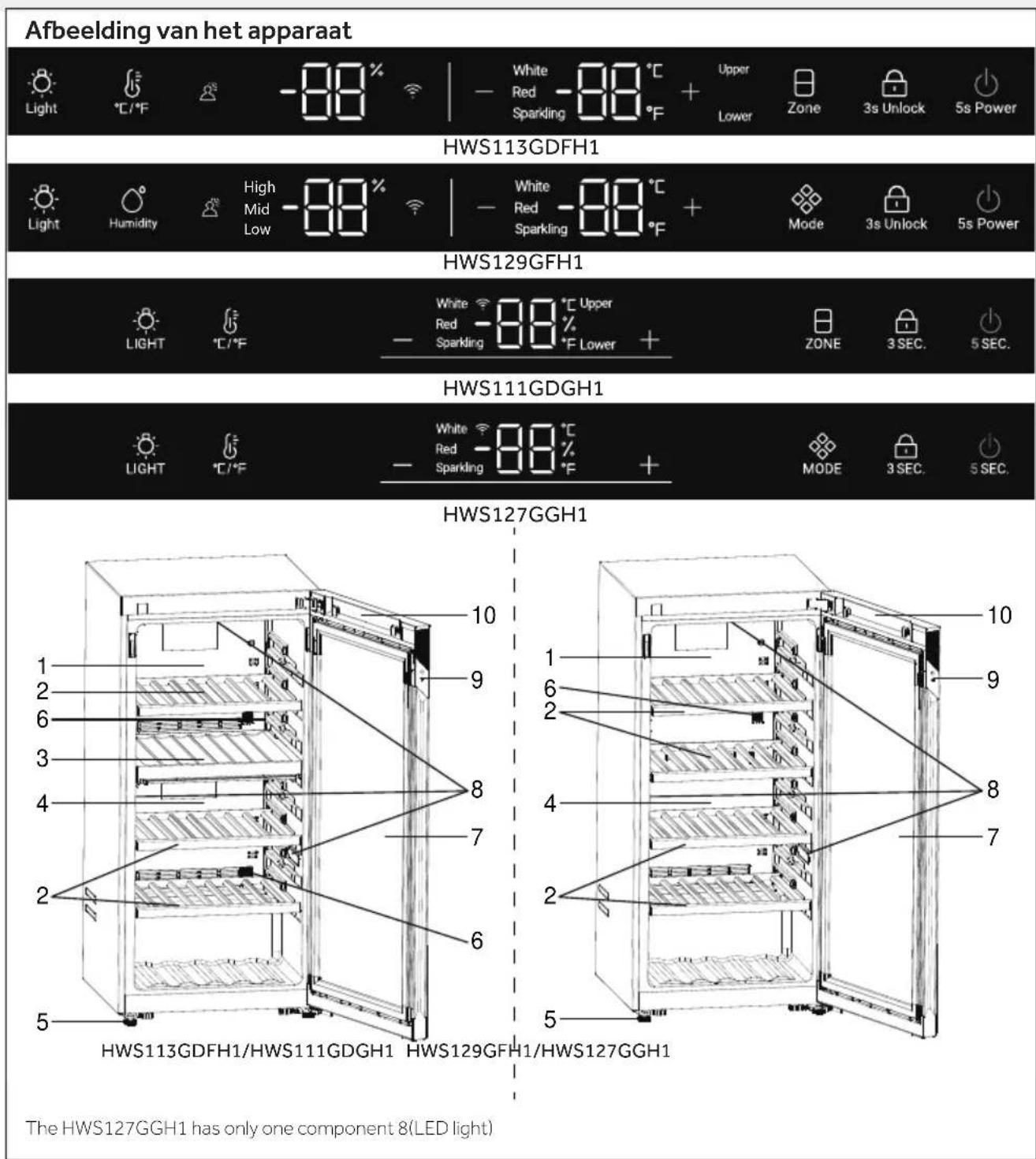

Let op
Door technische wijzigingen en verschillende modellen kunnen sommige afbeeldingen
- Bovenste luchtkanaalverdeler
- tussenschot
- Onderste luchtkanaalverdeler
- Verstelbare pootjes
- Deur
- Ledlamp
- Vergrendelen
- Display
1. Uitpakken
Haal het apparaat uit de verpakking. Verwijder al het verpakkingsmateriaal, inclusief de schuimbodem en al het plakband waarmee de accessoires vastzitten.
2. Omgevingsomstandigheden
De kamertemperatuur moet altijd tussen 10°C en 38°C liggen, aangezien het de temperatuur in het apparaat en het energieverbruik kan beïnvloeden. Installeer het apparaat niet in de buurt van andere warmtebronnen (ovens, koelkasten) zonder isolatie.

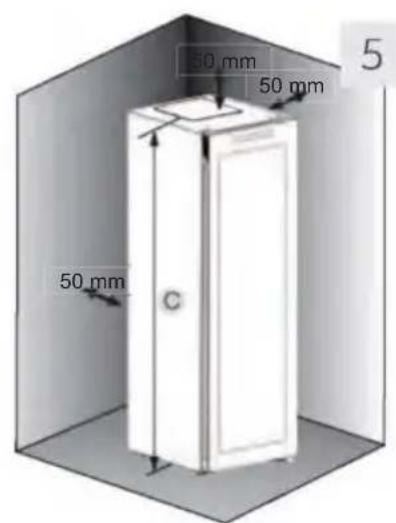

3. Benodigde ruimte
De vereiste ruimte om de deur te openen (afb. 1, 2, 3, 4). Voor veiligheid en vanwege energie moet de vereiste ventilatieafstand van 50 mm in alle richtingen in acht worden genomen (afb. 5).
2
| Measurement: mm | HWS129GFH1 HWS113GDFH1 HWS111GDGH1 HWS127GGH1 |
| Depth A | 594 |
| Width B | 597 |
| Height C | 1265 |
| Overall Height D | 1270 |
| 01 | 532 |
| 02 | 595 |
| 03 | 1150 |
| 04 | 11 |
| 05 | 756 |
| 06 | .161 |
| 07 | 200 |
| 08 | 105° |
| 09 | 50 |
WAARSCHUWING!
Zorg ervoor dat de ventilatieopeningen in het apparaat of in de ingebouwde constructie open blijven. Dit koelapparaat is niet bedoeld voor gebruik als inbouwapparaat.

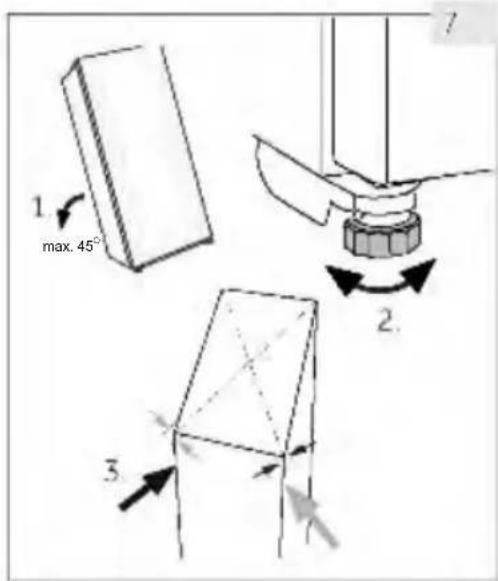

5. Het apparaat uitlijnen
Plaats het apparaat op een vlakke en vaste ondergrond.
- Kantel het apparaat iets naar achteren (afb. 7).
- Stel de verstelbare voorste pootjes in op het gewenste niveau door ze te draaien.
- De stabiliteit kan worden gecontroleerd door afwisselend op de diagonalen te duwen. De lichte slingering moet in beide richtingen hetzelfde zijn. Anders kan het frame kromtrekken; mogelijk lekkende deurafdichtingen zijn het resultaat. Een kleine helling naar achteren vergemakkelijkt het sluiten van de deur.
6. Fijnafstelling van de deur
Het apparaat sluit gemakkelijker af als de stelpootjes aan de voorkant worden gebruikt:
Draai aan de verstelbare pootjes (afb. 8) om ze omhoog of omlaag te draaien:
Door de pootjes rechtsom te draaien, gaat het apparaat omhoog. Door de pootjes linksom te draaien, gaat het apparaat omlaag.
7. Wachtijd
De onderhoudsvrije smeerolie bevindt zich in de behuizing van de compressor. Deze olie kan tijdens het vervoer door het gesloten leidingsysteem komen als het apparaat wordt gekanteld. Voordat u het apparaat op de voeding aansluit, wacht u 0,5 uur (afb. 9) zodat de olie weer in de behuizing loopt.
8. Elektrische aansluiting
Controleer voor elke aansluiting of:
▸ voeding, stopcontact en zekering geschikt zijn volgens het typeplaatje; ▸ het stopcontact is geaard en er geen stekkerdoos of verlengsnoer is; de stekker en het stopcontact goed passen.
Sluit de stekker aan op een correct geïnstalleerd huishoudelijk stopcontact.
WAARSCHUWING!
Om risico's te vermijden moet een beschadigd netsnoer worden vervangen door de klantenservice (zie garantiekaart).
9. Omkeerbaarheid van de deur
Voordat u het apparaat aansluit op de voeding, moet u controleren of de zwaairichting van de deur moet veranderen van rechts (zoals geleverd) naar links, als dat nodig is voor de installatieplaats en de bruikbaarheid.
WAARSCHUWING!
▶ Het apparaat is zwaar. Er zijn twee personen nodig om de deur om te keren. Haal de stekker van het apparaat uit het stopcontact voordat u eraan gaat werken. Kantel het apparaat niet meer dan 45° om schade aan het koelsysteem te voorkomen.
en verwijder het kleine deksel aan de andere kant.
Ontkoppel de carrosseriesignaalleiding en verwijder de bovenste scharnierkap. Verwijder het bovenste scharnier en schroef de as
van het bovenste scharnier los, draai deze 180° verticaal en schroef deze los van het bovenste scharnier in de richting zoals aangegeven op de afbeelding.
van de deur. Verwijder vervolgens de kleine afdekking aan de rechterkant en monteer deze aan de linkerkant.
monteer deze aan de andere kant.
andere kant van de deur, plaats het bovenste scharnier in de deur en plaats de deursignaalkabel in de sleuf van het bovenste scharnier. Haal de bovenste scharnierkap uit het zakje met de handleiding en monteer deze.
Opmerking: De signaalkabel hoeft alleen de kleurmarkering te tonen.
van de linkerzijde van de deur en monteer deze aan de rechterzijde.
onderkant van de doos en de rechter zwenkwielconstructie zoals weergegeven in de afbeelding. Verplaats de as en nok van de zwenkwielconstructie van de linkerkant naar de rechterkant, bevestig deze via de moer en monteer deze aan de linkerkant van de doos.
Opmerking: Breng vet aan op de as van de zwenkwielconstructie.
de aansluitingen van de deursignaallijn aan, verplaats de magnetische bedieningsschakelaar naar de andere kant en monteer de voorklep van de deur en de kast.
1. Vóór het eerste gebruik
▶ Verwijder al het verpakkingsmateriaal. Dit geldt zowel voor de schuimbasis als voor al het plakband waarmee de accessoires van de wijnkast zowel binnen als buiten vastzitten. Houd het buiten het bereik van kinderen en gooi het weg op een milieuvriendelijke manier. Reinig de binnen- en de buitenkant van het apparaat met water en een mild reinigingsmiddel voordat u er wijn in zet. Nadat het apparaat waterpas is gezet en is schoongemaakt, moet u minstens 2 uur wachten voordat u het aansluit op het elektriciteitsnet. Als uw wijnkast om welke reden dan ook is gekanteld, wacht dan 24 uur voordat u het apparaat aansluit. Raadpleeg hoofdstuk INSTALLATIE. Nadat u het apparaat hebt aangesloten op een stopcontact, laat u het minstens 30 minuten werken om te acclimatiseren voordat u eventuele aanpassingen aanbrengt. De temperatuur wordt automatisch ingesteld op 12°C. Als u wilt, kunt u de temperatuur handmatig veranderen. Zie TEMPERATUUR.

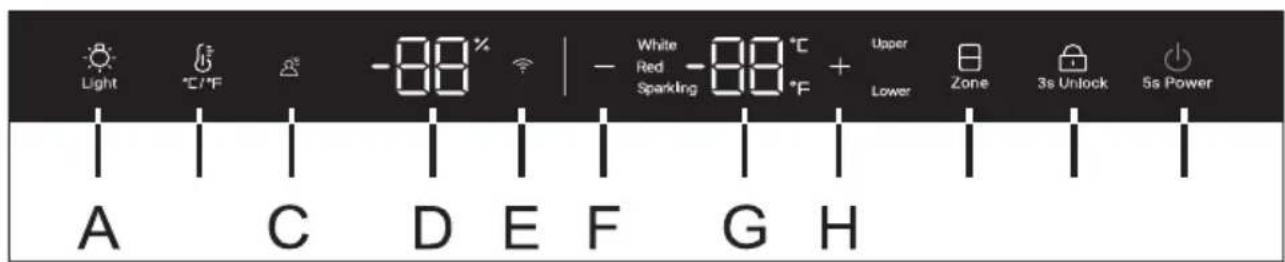

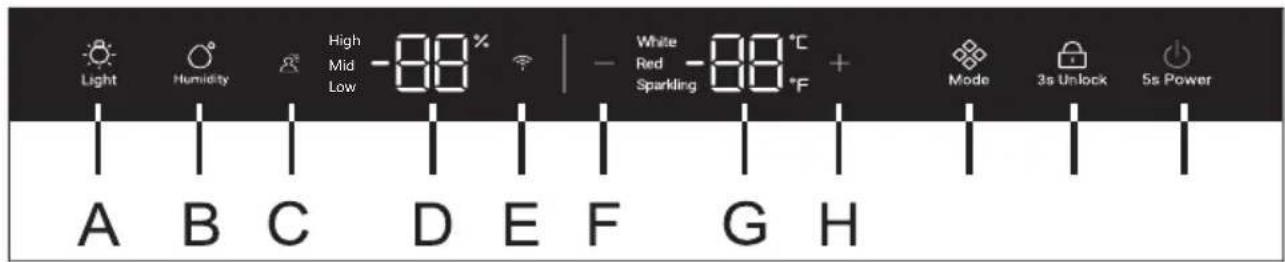

De toetsen op het bedieningspaneel zijn aanraaktoetsen, die reageren als ze licht met de vinger worden aangeraakt.
A Lichtknop B Knop voor vochtigheidsselectie C Knop voor bewegingslicht D Vochtigheidsweergave E Wifi-knop
F Temperatuurregelknop: omlaag G
Temperatuurweergave
H Temperatuurregelknop: omhoog
I Modusselectieknop
J Vergrendelknop
K Aan/uit-knop
A Lichtknop B1 °C/°F-omschakelknop C Knop voor Motion Glow-functie D Vochtigheidsweergave E Wifi-knop
F Temperatuurregelknop: omlaag G Temperatuurweergave H Temperatuurregelknop: omhoog I1 Temperatuurzoneselectieknop J Vergrendelknop K Aan/uit-knop
A Lichtknop
B1 °C/°F-omschakelknop
F Temperatuurinstelknop: omlaag
G Temperatuurweergave
H Knop voor temperatuurregeling: omhoog
I Knop voor modusselectie
J Vergrendelknop
K Aan/uit-knop
HWS111GDGH1
A Lichtknop
B1 ° C / ° F -omschakelknop
F Temperatuurinstelknop: omlaag
G Temperatuurweergave
H Knop voor temperatuurinstelling: omhoog
11 Knop voor temperatuurzoneselectie
J Vergrendelknop
K Aan/uit-knop
4. Automatische blokfunctie
Houd in de vergrendelmodus de vergrendelknop 3 seconden ingedrukt. Op het scherm verschijnen 3, 2 en 1. Het scherm is ontgrendeld en het vergrendelpictogram is half verlicht. Als er geen bediening plaatsvindt,
wordt het scherm na 30 seconden automatisch vergrendeld. In de vergrendelmodus is het vergrendelpictogram aan en kunnen de knoppen op het scherm niet worden bediend (behalve de verlichtingsknop).
5. Voedingsfunctie
Houd in de ontgrendelde modus de aan/uit-knop 5 seconden ingedrukt. Op het scherm verschijnen 5, 4, 3, 2 en 1. De Wine Cellar werkt dan niet.
6. Temperatuurinstelling
Let op

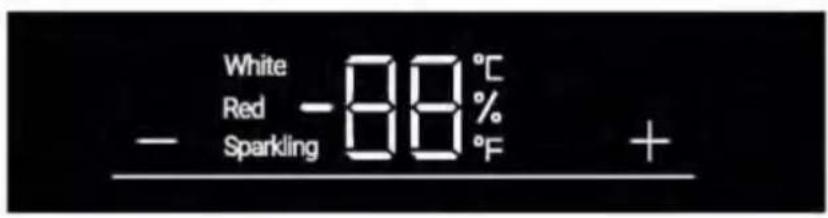

Voorinstellingen
Nadat u het apparaat hebt aangesloten op een stopcontact, laat het 30 minuten werken om te acclimatiseren voordat u eventuele aanpassingen aanbrengt. Wanneer het apparaat wordt ingeschakeld nadat de stekker uit het stopcontact is gehaald, kan het enkele uren duren voordat de juiste temperaturen zijn bereikt. De exacte tijd verschilt afhankelijk van de omgeving en de temperatuurinstelling.
Druk op de toets of. Het display begint te knipperen. Druk op de toets om de gewenste temperatuur in te stellen. Het temperatuurbereik: 5 - 20°C (41 - 68°F). Stop 3 seconden met het indrukken van de toets en de temperatuur wordt bevestigd.
of
7. Modus of Zone-functie
Druk op de toets. De temperatuur wisselt van Sparkling (mousserend, 8°C of 47°F
weergave zich in de bovenste temperatuurzone bevindt, gaat het bovenste onderste pictogram aan en het bovenste pictogram gaat uit.
Aanbevolen temperatuurinstellingen
De volgende drinktemperaturen worden aanbevolen voor de verschillende soorten wijn. Rode wijn +13°C tot +20°C. Mousserende wijn +5°C tot +8°C.
(+55°F tot +68°F)
wijn Prosecco
(+41°F tot +47°F)
Witte wijn +9°C tot +12°C
+48°F tot +54°F
Als u wijn voor langere tijd opslaat, moet deze worden bewaard bij een temperatuur tussen +10°C en +12°C (50°F en +54°F).
8. Stand-bymodus
Het display wordt automatisch na 30 seconden gedimd.
Het licht gaat automatisch aan wanneer er een toets wordt aangeraakt of de deur wordt geopend.
Let op: Invloeden op de temperatuur
De temperatuur in het apparaat wordt beïnvloed door de volgende factoren:
▸ Omgevingstemperatuur
Aantal opgeslagen flessen
Frequentie van het openen van de deur
De plaats van het apparaat
Wanneer het display stopt met knipperen, gaat het terug naar het weergeven van de huidige temperatuur in de wijnkast. Het zal enige tijd duren om de ingestelde temperatuur te bereiken.
9. De verlichtingsmodus instellen
Druk op de toets. Wanneer de verlichting in de kast aan is, gaan de lichten geleidelijk branden. Wanneer u nogmaals op de toets drukt, gaan de lichten geleidelijk uit. (HWS129GFH1 en HWS113GDFH1).
10. °C / °F -functie
Druk op de toets
knop, schakel tussen Fahrenheit en Celsius. (behalve HWS129GFH1). Houd de knop gedurende 3 seconden ingedrukt om te schakelen tussen Fahrenheit en Celsius voor
Druk 3 seconden op de wifiknop. De wifiknop begint snel te knipperen en de configuratiemodus (voor HWS127GGH1 en HWS111GDGH1) start automatisch.
12. Motion Glow-functie
Wanneer de Motion Glow-functie is geactiveerd, gaat het licht aan als iemand de deur nadert. Het licht gaat uit zodra de persoon de deur verlaat gedurende 30 seconden.
Druk nogmaals op de Motion Glow-knop om de functie uit te schakelen.

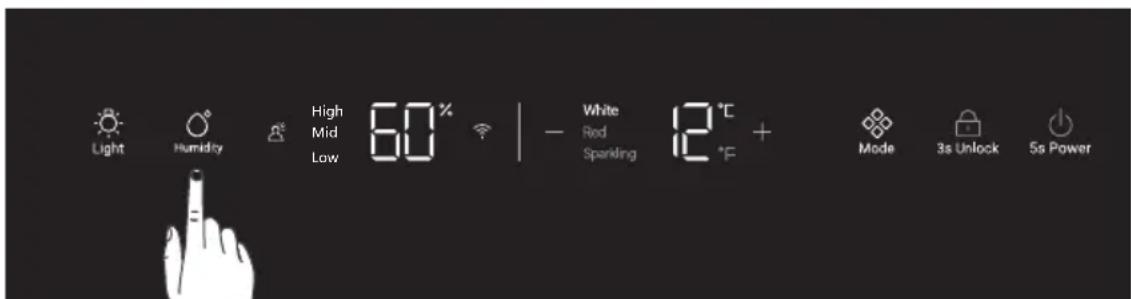

Klik in ontgrendelde toestand op de vochtigheidsknop om de vochtigheidsgraad in de kast te kiezen: hoog, gemiddeld of laag.
Over het algemeen ligt het weergegeven vochtigheidsbereik tussen 50% en 70%
De wijnkelder is uitgerust met een professionele vochtigheidssensor. Bij langdurige opslagomstandigheden kan een juiste luchtvochtigheid in de wijnkelder voorkomen dat de kurk uitdroogt en schimmelvorming op de wijnetiketten door een te hoge luchtvochtigheid optreedt.
Als u de luchtvochtigheid in de wijnkelder aanpast, duurt het enkele dagen tot een week voordat de ingestelde waarde is bereikt. De luchtvochtigheidsregeling in de wijnkelder is effectief bij een omgevingstemperatuur tussen 20°C en 27°C
Houd u aan het volgende met betrekking tot de luchtvochtigheid in de wijnkelder: - voor wijnopslag
-- De luchtvochtigheid in de wijnkelder is afhankelijk van de omgevingstemperatuur en de luchtvochtigheid, het laadvermogen van de wijnkelder en de temperatuur van de wijnkelder, evenals de duur en frequentie van het openen van de deur. - - Het display op de wijnkelder geeft veranderingen in de luchtvochtigheid in de wijnkelder met vertraging weer, waarbij de geïntegreerde luchtvochtigheidswaarde in de kast gedurende meer dan 2 jaar wordt weergegeven. Let op: Als u uw wijnkelder gebruikt in een zeer droge of warme omgeving (luchtvochtigheid < 30% of omgevingstemperatuur < 17°C of omgevingstemperatuur > 30°C), is het raadzaam om een luchtbron in de wijnkelder te plaatsen.
14. Geheugenfunctie bij stroomuitval
Bij stroomuitval slaat de wijnkast de ingestelde temperatuur op. Na herstel van de stroomvoorziening werkt de wijnkast weer op basis van de temperatuur die voor de stroomuitval was ingesteld.
15. Deuropeningsalarm
Als de deur 3 minuten open blijft staan, klinkt de zoemer totdat de deur weer gesloten is.
CONNECTIVITEIT
DRAADLOZE PARAMETERS
| Technologie Wifi | | Bluetooth® |
| Standaard IEE 802.11 b/g/n | | Bluetooth® v4.2, BR/EDR, Bluetooth® Low Energy |
| Frequentieband(en) [MHz] | 2401÷2483 | 2402÷2480 |
| Maximaal vermogen [mW] band(en) [MHz] | 100 10 | |
De wifimodule inschakelen:
Houd de lichtknop 3 seconden ingedrukt om de wifi-module te activeren
(behalve HWS127GGH1 en HWS111GDGH1)
Houd de wifiknop 3 seconden ingedrukt om de wifi-module te activeren (voor
HWS129GFH1 en HWS113GDFH1). De wifimodule is ingeschakeld en het wifipictogram begint
. Als de wijnkast is geregistreerd, maar de wifi uit is, knippert het pictogram.
Als de wijnkast is geregistreerd en is verbonden, is het wifi-pictogram altijd aan.
Om de wifi te resetten, houdt u het lampje 3 seconden ingedrukt (behalve HWS127GGH1 en HWS111GDGH1).
Om de wifi te resetten, houdt u de lamp 3 seconden ingedrukt (voor HWS127GGH1 en HWS111GDGH1). Om de wifi te resetten, houdt u de lamp 3 seconden ingedrukt (voor HWS129GFH1 en HWS113GDFH1).
Het woordmerk en de logo's van Bluetooth® zijn geregistreerde handelsmerken van Bluetooth SIG, Inc. en elk gebruik van deze merken door Candy Hoover Group SRL gebeurt onder licentie. Andere handelsmerken en handelsnamen zijn eigendom van hun respectieve eigenaren.
| ·Download de hOn-app in de stores
GET IT ON
Google Play
Download on the
App Store |
| Stap 2
·Inloggen of aanmelden | Stap 3
·Voeg een新模式 apparaat toe door
de wijnkast te selecteren van de lijst |
| ·Scan de QR-code of voer
het serienummer
handmatig in. | ·Houd delichtknop
op het product
3 seconden ingedrukt
om de wifi in te schakelen
(for HWS127GGH1 and
HWS111GDGH1)
Houd de wifiknop op het
product 3 seconden
ingedrukt om de wifi
in te schakelen
(veor HWS129GFH1 and
HWS113GDFH1) | ·Het wifipictogram knippert,
het koppelingsproces is bezig.
U heeft 5 minuten deijd om het
koppelingsproces te voltooien.
Wanner het proces is voltooid,
stopt het wifipictogram met
knipperen en blijft het alttijd |
Energiebesparingstips
NL
Tips voor energiebesparing
Zorg ervoor dat het apparaat goed wordt geventileerd (raadpleeg INSTALLATIE). Installeer het apparaat niet in direct zonlicht of in de buurt van warmtebronnen (bijv. kachels, verwarmingstoestellen). Vermijd onnodig lage temperaturen in het apparaat. Het energieverbruik neemt toe naarmate de temperatuur in het apparaat lager is ingesteld. Open de deur van het apparaat zo weinig en zo kort mogelijk. Overschrijd de voorgeschreven hoeveelheid flessen niet, om te voorkomen dat de luchtstroom wordt belemmerd. Houd de deurpakking schoon, zodat de deur altijd goed sluit. De meest energiebesparende configuratie vereist dat de lade, de bak en de planken als nieuw in het apparaat worden geplaatst en dat voedsel zo wordt geplaatst dat het de luchtuitlaat van het luchtkanaal niet blokkeert.
- De schappen zijn zo ontworpen dat de wijn gemakkelijk kan worden opgeslagen en verwijderd. Ze kunnen met een zachte handdoek worden gereinigd.
- Regelmatig gevormde flessen met een diameter van 76 mm kunnen worden opgestapeld.
- De hoeveelheid kan variëren van het aangegeven aantal flessen als ze op een andere manier worden opgestapeld.

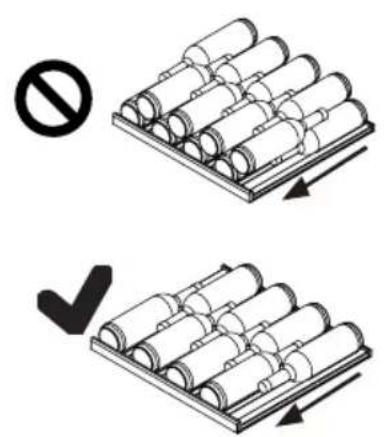

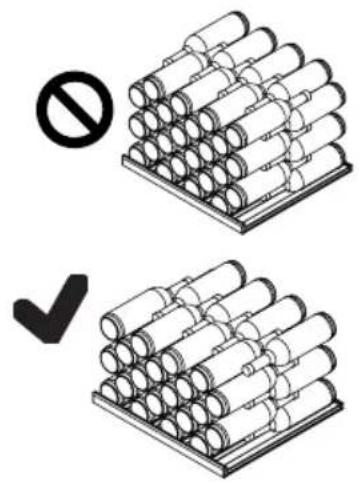

Advies voor de indeling van uw wijnkast
Wij raden aan niet meer dan vier lagen wijnflessen per schap te plaatsen en de belasting van de wijnschappen mag niet hoger zijn dan 60 flessen in de wijnkast. Bevestig of de wijnschappen volledig stabiel zijn. Bovendien moet u controleren of er geen flessen uitsteken voor bij de schappen, om te voorkomen dat flessen de glazen deur raken bij het sluiten.
De ledverlichting gaat aan wanneer de deur wordt geopend. Raak het display aan en de verlichting gaat aan. Raak het display nogmaals aan en de verlichting gaat uit. Om energie te besparen, raden we aan de verlichting uit te schakelen wanneer de wijnkelder niet wordt bekeken.
Om de wijnkast te vergrendelen, sluit u de deur en steekt u de sleutel in het slot:
Vergrendel de deur door de sleutel rechtsom te draaien; ontgrendel de deur door de sleutel linksom te draaien.
Onderhoud en reiniging
1. Ontdooien
Het ontdooien van de wijnkast gebeurt automatisch; er is geen handmatige actie nodig.
2. De ledlamp verrangen
De lamp gebruikt een led als lichtbron, met een laag energieverbruik en een lange levensduur. Als er sprake is van een afwijking, neem dan contact op met de klantenservice. Zie KLANTENSERVICE.
Parameters van de ledlamp:
Spanning 12 V
Max. vermogen: 1 W*3
Vervang de LED-lamp niet zelf. Laat deze alleen vervangen door de fabrikant of een erkende servicemedewerker.
3. Niet gebruiken voor een langere periode
Haal de stekker van het netsnoer uit het stopcontact.
Reinig het apparaat en de deurpakkingen zoals hierboven beschreven.
Houd de deur open om de vorming van nare geuren binnenin te voorkomen.
4. Het apparaat verplaatsen
- Verwijder alle flessen en haal de stekker van het apparaat uit het stopcontact.
- Zet schappen en andere beweegbare delen in de wijnkast vast met plakband.
- Kantel de wijnkast niet meer dan 45° om schade aan het koelsysteem te voorkomen.
Let op
Het filter vervangen:
- Verwijder het wijnrek;
- Steek de schroevendraaier in de aangegeven positie in het kabelframe en til de afdekking van de actieve kool eruit;
- Open de beschermklem aan de buitenkant, verwijder de actieve kool en plaats deze terug;
- Plaats het actieve koolstofschild in de afdekplaat van het luchtkanaal in de aangegeven richting en druk het vervolgens naar beneden om het schild op de afdekplaat van het luchtkanaal te bevestigen.
Veel problemen kunt u zelf oplossen zonder specifieke expertise. Raadpleeg in geval van een probleem alle getoonde mogelijkheden en volg de onderstaande instructies voordat u contact opneemt met de klantenservice. Zie KLANTENSERVICE.
WAARSCHUWING!
Schakel het apparaat uit voordat u onderhoud uitvoert en haal de stekker uit het stopcontact. Elektrische apparatuur mag alleen worden onderhouden door gekwalificeerde elektrische experts, omdat onjuiste reparaties aanzienlijke gevolgschade kunnen veroorzaken. Als de voeding beschadigd is, mag deze alleen worden vervangen door de fabrikant, diens servicevertegenwoordiger of vergelijkbaar gekwalificeerde personen om gevaar te voorkomen.
| Foutcode | Oorzaak Oplossing | |
| L2 | Lage temperatuur alarm wanner de temperatuursensor laag is voor HWS129GFH1 of HWS127GGH1 of de bovenste temperatuurzone van HWS113GDFH1 of HWS111GDGH1 | 1. Controller de omgevingstemperatuur.
2. Controller de compressorconnector.
3. Controller de waarstand van de temperatuurregelsensor. |
| L3 | Lage temperatuur alarm wanner de sensor van de onderste temperatuurzone laag is voor HWS113GDFH1 of HWS111GDGH1 | 1. Controller de connector van het bedieningspaneel of het displaypaneel.
2. Controller de waarstand en de spanning van de ventilator.
en de compressorconnector. |
Problemen oplossen
NL
Probleem Mogelijke oorzaak Mogelijke oplossing
| De compressorwerkt nicht. | • De netstekker is Niet aangeslotenop het stopcontact. | • Steek de stekkerin het stopcontact. |
| Het apparaat looptvaak of te lang. | • De buitentemperatuur is te hoog.• Het apparaat is een tijd lang nichtingschakeld geweest.• Een deur van het apparaatis Niet goed gesloten. | • In dit geval is het normal dat hetapparaat langer werkt.• Normaal gesproken duurthet even voordat het apparaat volledig is afgekoeld.• Sluit de deur en zorg ervoordat het apparaat op een vlaktendergrund staat en dat er geenetenswaren of containersde deur blokkeren. |
| • De deur is te vaak of te langgeopend.• De deurpakkingen zijn vuil,versleten, gebarsten of Niet goed op elkaar afgestemd.• De vereiste luchtcirculatieis Niet gegardeerde.• De temperatuur is te laag ingesteld. | • Open de deur Niet te vaak.• Reinig de deurpakkingenofThatZeervangen doorde klantenservice.Zorg voor voldoendeventilatie.Het probleem lost zichzelfop wanner de gewenste temperatuur is bereikt. |
| De binnenkant vande wijnkast is vuilen/of stinkt. | • De binnenkant van de wijnkastmoet worden schoongemaakt. | • Maak de binnenkantvan de wijnkast schoon. |
| Het is Niet koudgenoeg in hetapparaat. | • De temperatuur is te hoogingesteld.• Erijken recentelijk flessentoegvoegd.• Een deur van het apparaatis Niet goed gesloten.• De deur is te vaak of te langgeopend.• De deurpakkingen zijn vuil,versleten, gebarsten of Nietgoed op elkaar afgestemd. | • Stel de temperatuur opnieuw in.• Houd rekening met de tijdtie nodig is voor de recenttoegevoegde flessenom de gewenste temperatuur tebereiken.Sluit de deur.• Open de deur Niet te vaak.Reinig de deurpakkingen ofaatzeervangen doorde klantenservice. |
| Het is te koudin het apparaat. | • De temperatuur is te laag ingesteld. | • Stel de temperatuur opnieuw in. |
Probleem Mogelijke oorzaak Mogelijke oplossing
| Vochtvermwing aan de binnenkant van het koelkastgedeelte. | Het klimaat is te warm en te vochtig.
Een deur van het apparaat is nicht goed gesloten.
De deur is te vaak of te lang geopend. | Verhoog de temperatuur.
Sluit de deur.
Open de deur/lade nicht te vaak. |
| Vocht hoopt zich op het buitenop-pervlak van de wijnkast op. | Het klimaat is te warm en te vochtig
De deur is nicht goed gesloten.
De koude lucht in het apparaat en de warme lucht buiten condenseert. | Dit is normal in een vochtig klimaat en za veranderen wonneer de luchtvochtigheid daalt.
Controller of de deur goed gesloten is en of de pakkingen goed afdachten. |
| Het apparaat maar afwijkende geluiden | Het apparaat staat nicht op een vlakte ondergrond.
Het apparaat raakt voorwerpen rondon. | Stel de pootjes af om het apparaat waterpas te zetten.
Verwijder voorwerpen rondon het apparaat. |
| Er is een Licht geluid te horen dat lijkt op water. | Dit is normal | - |
| De binnenverlichting of het koelsystem werkt Niet. | De stekker is Niet aangesloten op het stopcontact.
De voeding is Niet intact.
Het ledlampje is buiten werkung. | Steen de stekker in het stopcontact.
Controller de elektrische voeding waar de kamer. Bel hetplaatselijke elektriciteitsbedrijf.
Bel de klantenservice voor het verwangen |
| De zijkanten van de koeler en de deurstrip worden warm | Dit is normal. | - |
| De deur sluit Niet goed | Het apparaat staat Niet waterpas.
De deur is geblokkeerd. | Stel het apparaat waterpas met de stelpootjes.
Controller op blokkeringen zoals flessen of planken. |
Ga naar onze website om contact op te nemen met de technische dienst: https://corporate.haier-europe.com/en/
Kies onder de kop 'websites' het merk van uw product en uw land. U wordt doorgestuurd naar de specifieke website waar u het telefoonnummer kunt vinden en contact kunt opnemen met de technische dienst.
Technische gegevens
NL
Productkaart volgens de verordening EU nr. 2019/2016
| Merk Haier Haier | | |
| Modelnaam/identificatie | HWS129GFH1 | HWS127GGH1 |
| HWS113GDFH1 | HWS111GDGH1 |
| Categorie Wijnkast Wijnkast | | |
| Energie-efficientreklasse | F | G |
| Jaarliks energieverbruik (kWh/jaar)1) | 99/113 | 156/156 |
| Opslagvolume (L) | 226/220 | 226/220 |
| Klimaatklasse:
Dit apparaat is bedoeld voor gebruik bij een omgevingstemperatuurCUSen 10 °C en 38 °C. | SN N ST SN N ST |
| Geluidsemissies via de lucht (db(A) re 1pW) | B(35) | C(37) |
| Type apparaat Vrijstaand Vrijstaand | |
| Dit apparaat is uitsluitend bedoeld voor hetbewaren van wijn. | Ja Ja | |
| Afmetingen (B/D/H in mm) | 597/594/1270 | 597/594/1270 |
Uitleg: 1) Gebaseerd op de resultaten van de standaardtest gedurende 24 uur. Het werkelijke energieverbruik is afhankelijk van de werkelijke omgeving, het aantal flessen, de ingestelde temperatuur, het openen en sluiten van de deur, enz. 2) Het nominale energieverbruik is de waarde die volgens de standaardtest wordt verkregen wanneer de binnenverlichting van de wijnkast niet wordt ingeschakeld. - subnormaal: 'dit koelapparaat is bedoeld voor gebruik bij een omgevingstemperatuur van 10°C tot 32°C' - normaal: 'dit koelapparaat is bedoeld voor gebruik bij een omgevingstemperatuur van 16°C tot 32°C' - subtropisch: 'dit koelapparaat is bedoeld voor gebruik bij een omgevingstemperatuur van 16°C tot 38°C' - tropisch: 'dit koelapparaat is bedoeld voor gebruik bij een omgevingstemperatuur van 16°C tot 43°C'
Normen en richtlijnen
Dit product voldoet aan de eisen van alle toepasselijke EG-richtlijnen met de bijbehorende geharmoniseerde normen die voorzien in een CE-markering.
Wij adviseren onze Haier klantenservice en het gebruik van originele onderdelen.
Als u een probleem hebt met uw apparaat, controleer dan eerst het hoofdstuk PROBLEMEN OPLOSSEN.
Als u geen oplossing kunt vinden, neem dan contact op met
uw plaatselijke dealer; of het gedeelte Service & Support op www.haier.com waar u telefoonnummers en FAQ's kunt vinden en waar u de serviceclaim kunt activeren.
Om contact op te nemen met onze klantenservice, moet u ervoor zorgen dat u over de volgende gegevens beschikt.
De informatie is te vinden op het typeplaatje.
Model Serienummer
Bewaar ook de garantiekaart die met het product is meegeleverd in geval van garantie.
Voor algemene zakelijke vragen vindt u hieronder onze adressen in Europa:
| Europese Haier-adressen |
| Land* Postadres Land Postadres | | |
| Italië | Haier Europe Trading SRL Via de Cristoforis, 12 21100 Varese ITALIë | Frankrijk | Haier Europe Trading SRL Via de Cristoforis, 12 21100 Varese ITALIë |
| Spanje Portugal | Haier Iberia SL Pg. Garcia Faria, 49-51 08019 Barcelona SPANJE | België-FR België-NL Nederland Luxemburg | Haier Benelux SA Anderlecht Route de Lennik 451 BELGIë |
| Duitsland Oostenrijk | Haier Deutschland GmbH Hewlett-Packard-Str. 4 D-61352 Bad Homburg DUIITSLAND | Pollen Tsjechië Hongarije Griekenland Roemenië Rusland | Haier Poland Sp. zo.o. Al. Jerozolimskie 181B 02-222 Warszawa (Warschau) POLEN |
| Verenigd Koninkrijk | Haier Appliances UK Co. Ltd. One Crown Square Church Street East Woking, Surrey, GU21 6HR UK |
BESCHIKBAARHEID VAN RESERVEONDERDELEN: Thermostaten, temperatuursensoren,
printplaten en lichtbronnen zijn gedurende minimaal zeven jaar na het op de markt brengen van de eenheid van het model beschikbaar. Deurgrepen, deurscharnieren,
bakken en manden voor een minimale periode van zeven jaar en deurpakkingen ten minste 10 jaar na het op de markt brengen van de eenheid van het model.
De minimumgarantie is: 2 jaar voor EU-landen, 3 jaar voor Turkije, 1 jaar voor het Verenigd Koninkrijk, 1 jaar voor Rusland, 3 jaar voor Zweden, 2 jaar voor Servië, 5 jaar voor Noorwegen, 1 jaar voor Marokko, 6 maanden voor Algerije, Tunesië geen wettelijke garantie vereist.
Raadpleeg voor meer informatie over het product https://eprel.ec.europa.eu/ of scan de QR-code op het energielabel dat met het apparaat wordt meegeleverd.

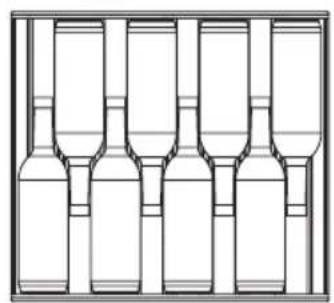

Wijnflessen stapelen
NL

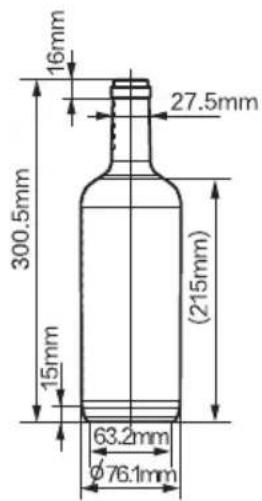

De indeling van de flessen is gebaseerd op een grafische weergave van een standaard bordeauxfles (0,75 l). Vanwege de verschillende flesspecificaties kan de werkelijk te laden hoeveelheid van de fles verschillen.
