GEBRUIKSAANWIJZING HUC44GDEH1 HAIER

Wijnkast Gebruiksaanwijzing

Bedankt Bedankt voor de aankoop van dit Haier-product. Lees deze instructies zorgvuldig door voordat u dit apparaat gebruikt. De instructies bevatten belangrijke informatie die u helpt het beste uit het apparaat te halen en veilige en correcte installatie, gebruik en onderhoud te waarborgen. Bewaar deze handleiding op een handige plaats zodat u hem altijd kunt raadplegen voor een veilig en correct gebruik van het apparaat. Als u het apparaat verkoopt, weggeeft of achterlaat wanneer u verhuist, zorg er dan voor dat u deze handleiding ook overdraagt, zodat de nieuwe eigenaar het apparaat en de veiligheidswaarschuwingen kan leren kennen. Verklaring van symbolen Waarschuwing – Belangrijke veiligheidsinformatie Algemene informatie en tips Milieu -informatie Verwijdering Help het milieu en de menselijke gezondheid te beschermen. Doe de verpakking in de daarvoor bestemde containers om deze te recyclen. Help het afval van elektrische en elektronische apparaten te recyclen. Gooi apparaten met dit symbool niet weg bij het huisvuil. Lever het product in bij uw plaatselijke recyclingfaciliteit of neem contact op met uw gemeentekantoor. WAARSCHUWING!

Gevaar voor letsel of verstikking! Koelmiddelen en gassen moeten professioneel worden verwijderd. Controleer of de leidingen van het koelmiddelcircuit niet zijn beschadigd voordat ze op de juiste manier worden afgevoerd. Koppel het apparaat los van de stroomvoorziening. Knip het netsnoer af en gooi het weg. Verwijder de bakken en laden en de deurvergrendeling en

afdichtingen, om te voorkomen dat kinderen en huisdieren in het apparaat worden opgesloten. Oude apparaten hebben nog enige restwaarde. Een milieuvriendelijke verwijderingsme- thode zorgt ervoor dat waardevolle grondstoffen kunnen worden teruggewonnen en opnieuw kunnen worden gebruikt. Cyclopentaan, een brandbare stof die niet schadelijk is voor de ozonlaag, wordt gebruikt als expansiemiddel voor het isolatieschuim. Door dit product op de juiste manier af te voeren, helpt u mogelijke negatieve gevolgen voor het milieu en de menselijke gezondheid te voorkomen, die anders zouden kunnen worden veroorzaakt. Voor meer gedetailleerde informatie over het recyclen van dit product kunt u contact opnemen met uw gemeente, uw huisvuilverwijderingsdienst of de winkel waar u het product hebt gekocht, om het door professionals te laten afvoeren.NL

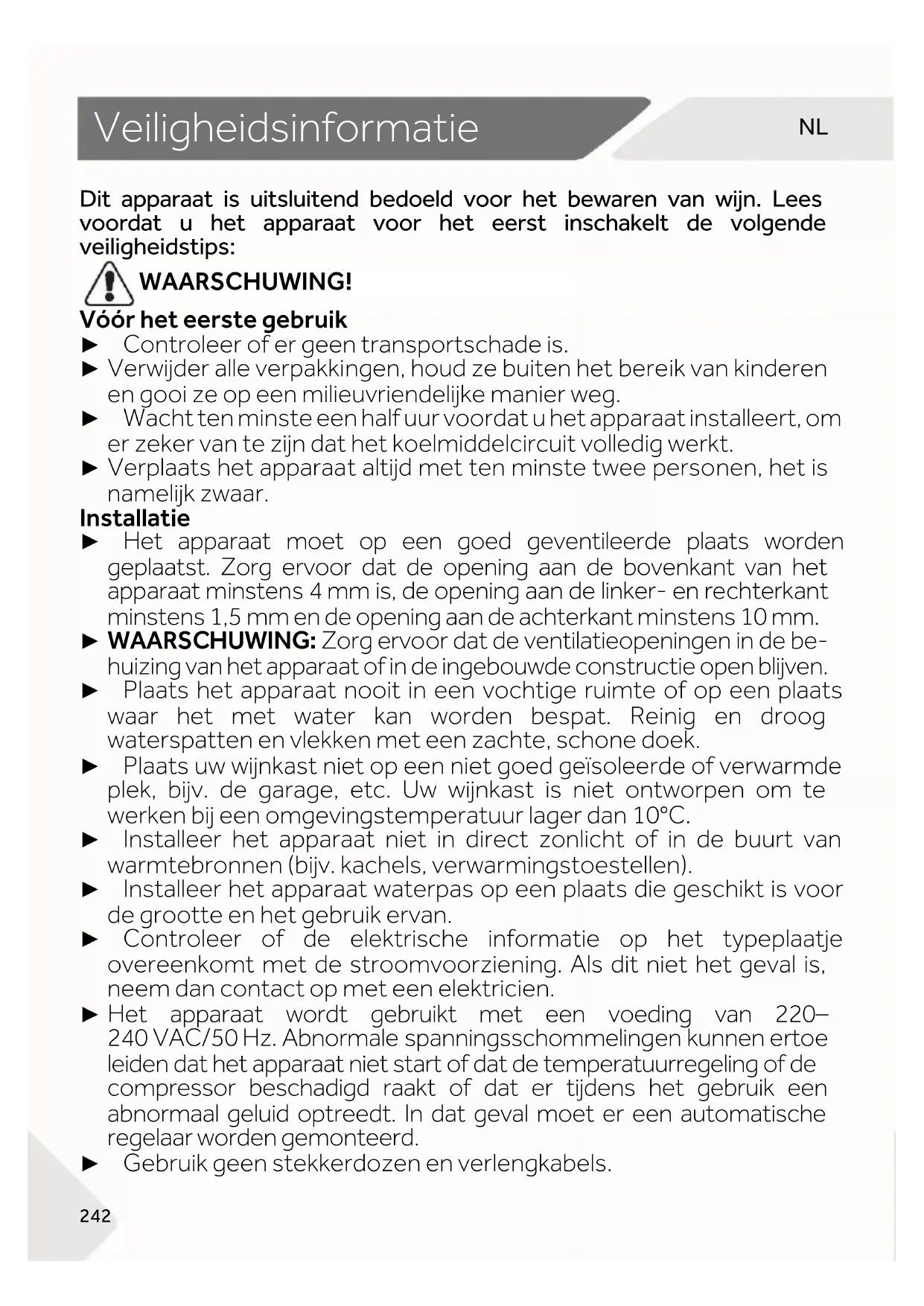

242 Veiligheidsinformatie Dit apparaat is uitsluitend bedoeld voor het bewaren van wijn. Lees voordat u het apparaat voor het eerst inschakelt de volgende veiligheidstips: WAARSCHUWING!

Vóór het eerste gebruik ► Controleer of er geen transportschade is. ► Verwijder alle verpakkingen, houd ze buiten het bereik van kinderen en gooi ze op een milieuvriendelijke manier weg. ► Wacht ten minste een half uur voordat u het apparaat installeert, om er zeker van te zijn dat het koelmiddelcircuit volledig werkt. ► Verplaats het apparaat altijd met ten minste twee personen, het is namelijk zwaar. Installatie ► Het apparaat moet op een goed geventileerde plaats worden geplaatst. Zorg ervoor dat de opening aan de bovenkant van het apparaat minstens 4 mm is, de opening aan de linker- en rechterkant minstens 1,5 mm en de opening aan de achterkant minstens 10 mm. ► WAARSCHUWING: Zorg ervoor dat de ventilatieopeningen in de be- huizing van het apparaat of in de ingebouwde constructie open blijven. ► Plaats het apparaat nooit in een vochtige ruimte of op een plaats waar het met water kan worden bespat. Reinig en droog waterspatten en vlekken met een zachte, schone doek. ► Plaats uw wijnkast niet op een niet goed geïsoleerde of verwarmde plek, bijv. de garage, etc. Uw wijnkast is niet ontworpen om te werken bij een omgevingstemperatuur lager dan 10°C. ► Installeer het apparaat niet in direct zonlicht of in de buurt van warmtebronnen (bijv. kachels, verwarmingstoestellen). ► Installeer het apparaat waterpas op een plaats die geschikt is voor de grootte en het gebruik ervan. ► Controleer of de elektrische informatie op het typeplaatje overeenkomt met de stroomvoorziening. Als dit niet het geval is, neem dan contact op met een elektricien. ► Het apparaat wordt gebruikt met een voeding van 220– 240 VAC/50 Hz. Abnormale spanningsschommelingen kunnen ertoe leiden dat het apparaat niet start of dat de temperatuurregeling of de compressor beschadigd raakt of dat er tijdens het gebruik een abnormaal geluid optreedt. In dat geval moet er een automatische regelaar worden gemonteerd. ► Gebruik geen stekkerdozen en verlengkabels.NL

Veiligheidsinformatie

► WAARSCHUWING: Plaats niet meerdere draagbare stopcontacten of draagbare voedingen op de achterkant van het apparaat.

WAARSCHUWING: Zorg er bij het neerzetten van het apparaat voor dat het netsnoer niet bekneld of beschadigd raakt.

Ga niet op de stroomkabel staan.

Gebruik een apart geaard stopcontact voor de stroomvoorziening, dat gemakkelijk toegankelijk is. Het apparaat moet geaard zijn.

Alleen voor het Verenigd Koninkrijk: Het netsnoer van het apparaat is voorzien van een 3-aderige (geaarde) stekker die past op een standaard 3- aderig (geaard) stopcontact. De derde pin (aarding) mag nooit worden afgesneden of gedemonteerd. Nadat het apparaat is geïnstalleerd, moet de stekker bereikbaar zijn.

WAARSCHUWING: Beschadig het koelcircuit niet. Dagelijks gebruik

Dit apparaat mag worden gebruikt door kinderen vanaf 8 jaar en door personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens of met een gebrek aan kennis en ervaring, mits zij onder toezicht worden gehouden of instructies hebben gekregen om het appara at veilig te kunnen gebruiken en de gevaren begrijpen die ermee gepaard gaan.

Kinderen mogen niet met het apparaat spelen.

Kinderen van 3 tot 8 jaar mogen wel koelapparatuur inladen en uitladen, maar niet reinigen en installeren.

Houd kinderen onder de 3 jaar uit de buurt van het apparaat, tenzij ze voortdurend onder toezicht staan.

Reiniging en onderhoud mogen niet zonder toezicht worden uitgevoerd door kinderen.

Het apparaat moet zo worden geplaatst dat de stekker bereikbaar is.

Als er koolgas of ander brandbaar gas in de buurt van het apparaat lekt, moet u het ventiel van het lekkende gas sluiten, de deuren en ramen openen en mag u de stekker van het apparaat niet uit het stopcontact halen.

Wacht minstens 7 minuten met het opnieuw aansluiten v an de stroom nadat de stekker uit het stopcontact is gehaald.Veiligheidsinformatie

► Til het apparaat niet op aan de deurgrepen.

De sleutels moeten buiten het bereik van kinderen worden gehouden en mogen niet in de buurt van het apparaat worden bewaard, om te voorkomen dat kinderen in het apparaat worden opgesloten.

► Let op, het apparaat is ingesteld om te werken bij het specifieke omgevingstemperatuurbereik van 10 tot 38°C. Het is mogelijk dat het apparaat na een lange tijd bij een temperatuur boven of onder het aangegeven bereik niet goed werkt.

Plaats geen onstabiele voorwerpen (zware voorwerpen, bakken gevuld met water) op het apparaat, om persoonlijk letsel door vallen of elektrische schokken door contact met water te voorkomen.

Open en sluit de deur alleen met de handgrepen. De ruimte tussen de deur en de kast is zeer smal. Steek uw handen niet in deze ruimtes, om te voorkomen dat uw vingers bekneld raken. Open of sluit de deuren van het apparaat alleen als er geen kinderen zijn die zich binnen het bewegingsbereik van de deur bevinden.

Bewaar of gebruik in het apparaat of in de buurt ervan geen brandbare, explosieve of corrosieve materialen.

Sla geen explosieve stoffen, zoals spuitbussen met een brandbaar drijfgas, op in dit apparaat.

Bewaar geen geneesmiddelen, bacteriën of chemische middelen in het apparaat. Dit apparaat is een huishoudelijk apparaat. Het wordt niet aanbevolen om materialen op te slaan die strikte temperaturen vereisen.

Stel de temperatuur in de wijnkast niet onnodig laag in. Bij een hoge instelling kunnen temperaturen onder nul optreden. Let op: Flessen kunnen barsten

Raak het binnenoppervlak van het apparaat niet aan wanneer het in werking is, vooral niet met natte handen, omdat uw handen aan het oppervlak vast kunnen vriezen.

oor een goede koeling van de wijn mag u het apparaat niet te vol laden.

Haal de stekker van het apparaat uit het stopcontact wanneer er een stroomonderbreking optreedt of voordat u het schoonmaakt. Laat het apparaat minstens 7 minuten rusten voordat u het opnieuw opstart, omdat vaak starten de compressor kan beschadigen.NL

► WAARSCHUWING: Gebruik geen elektrische apparaten in het apparaat, tenzij deze van het type zijn dat door de fabrikant wordt aanbevolen. Om risico's te vermijden moet een beschadigd netsnoer worden vervangen door de klantenservice (zie garantiekaart).

Om de levensduur van het apparaat te verlengen, moet u het niet uitschakelen. ► Plaats het apparaat nooit horizontaal op de grond. Wacht nadat u het apparaat meer dan 45° heeft gekanteld 24 uur voordat u het aansluit. WAARSCHUWING!

Veiligheidstips Onderhoud/reiniging

Zorg ervoor dat kinderen onder toezicht staan als ze schoonmaak en onderhoud uitvoeren. ► Haal de stekker van het apparaat uit het stopcontact voordat u routineonderhoud uitvoert. Laat het apparaat minstens 7 minuten rusten voordat u het opnieuw opstart, omdat vaak starten de compressor kan beschadigen.

Houd de stekker vast, niet het snoer, wanneer u de stekker uit het stopcontact haalt.

Reinig het apparaa t niet met harde borstels, draadborstels, waspoeder, benzine, amylacetaat, aceton en soortgelijke organische oplossingen, zure of alkalische oplossingen. Reinig het apparaat met een speciaal reinigingsmiddel voor koelkasten/vriezers om schade te voorkomen. U kunt eventueel ook een oplossing van warm water en zuiveringszout gebruiken – ongeveer een eetlepel zuiveringszout per liter water. Spoel grondig af met water en veeg droog. Gebruik geen schoonmaakpoeder of andere schurende middelen. Was verwijderbare onderdelen niet in een vaatwasser.

WAARSCHUWING: Gebruik geen mechanische apparaten of andere middelen om het ontdooien te versnellen, behalve als deze door de fabrikant worden aanbevolen. ► Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, diens servicevertegenwoordiger of vergelijkbaar gekwalificeerde personen om gevaar te voorkomen.

Probeer het apparaat niet zelf te repareren, te demonteren of te wijzigen. In geval van reparatie kunt u contact opnemen met onze klantenservice.Veiligheidstips

► Als de lampen zijn beschadigd, moeten deze worden vervangen door de fabrikant, diens servicevertegenwoordiger of vergelijkbaar gekwalificeerde personen om gevaar te voorkomen. ► Verwijder het stof aan de achterkant van het toestel ten minste eenmaal per jaar o m brandgevaar en een verhoogd energieverbruik te voorkomen.

Spuit niet op het apparaat en spoel het niet af tijdens het reinigen. ► Gebruik geen waterstraal of stoom om het apparaat schoon te maken.

Reinig de koude glazen deur niet met warm water. Door plotselinge temperatuurveranderingen kan het glas breken. ► Als u het apparaat voor langere tijd buiten gebruik laat, laat het dan open staan om te voorkomen dat er binnenin onaangename geuren ontstaan. Informatie over koelgas WAARSCHUWING!

Het apparaat bevat het brandbare koelmiddel ISOBUTAAN (R600a). Controleer of het koelcircuit tijdens transport of installatie niet is beschadigd. Lekkend koelmiddel kan oogletsel veroorzaken of ontbranden. Als er schade is opgetreden, weghouden van open vuurbronnen, de kamer grondig ventileren, de stekker van het apparaat of enig ander apparaat niet in het stopcontact steken of eruit halen. Informeer de klantenservice.

Als de ogen in contact komen met het koelmiddel, spoel het dan onmiddellijk onder stromend water af en bel onmiddellijk de oogspecialist.

Het koelsysteem staat onder hoge druk. Wijzig er niets aan. Aangezien er brandbare koelmiddelen worden gebruikt, moet u het apparaat volgens de aanwijzingen installeren, verplaatsen en onderhouden en moet u contact opnemen met de professionele vertegenwoordiger of onze klantenservice om het apparaat te verwijderen.NL

Beoogd gebruik Dit apparaat is bedoeld voor huishoudelijk gebruik of voor soortgelijke toepassingen, zoals:

- personeelskeukens in winkels, kantoren en andere werkomgevingen; - op boerderijen en door gasten van hotels, motels en andere woonomgevingen; - in bed-and-breakfastomgevingen; - voor catering en dergelijke toepassingen die niet voor de kleinhandel zijn.

Neem deze gebruiksinstructies in acht om een veilige bewaring van de wijn te garanderen. ► De gegevens over het meest geschikte gedeelte in de koelruimte van het toestel waar specifieke soorten levensmiddelen moeten worden opgeslagen, rekening houdend met de verdeling van de temperatuur die in de verschillende ruimten van het apparaat aanwezig kan zijn, staan in het andere deel van de handleiding. Wijzigingen of aanpassingen aan het appar aat zijn niet toegestaan. Onbedoeld gebruik kan risico's en verlies van garantieclaims veroorzaken.Veiligheidstips

Verwijdering Het symbool

op het product of op de verpakking geeft aan dat dit product niet als huishoudelijk afval mag worden behandeld. In plaats daarvan moet het worden ingeleverd bij het toepasselijke inzamelpunt voor de recycling van elektrische en elektronische apparatuur. Door dit product correct te verwijderen, helpt u potentiële negatieve gevolgen voor het milieu en de menselijke gezondheid te voorkomen, die anders door de verkeerde behandeling van dit product als afval zouden kunnen worden veroorzaakt. Voor meer gedetailleerde informatie over de recycling van dit product neemt u contact op met het gemeentekantoor in uw woonplaats, de dienst voor verwijdering van huishoudelijk afval of de winkel waar u het apparaat hebt gekocht.

Aangezien er brandbare isolatiegassen worden gebruikt, moet u contact opnemen met de professionele vertegenwoordiger of onze klantenservice om het apparaat te verwijderen.

Gevaar voor verstikking!

Koelmiddelen en gassen moeten professioneel worden verwijderd. Controleer of de leidingen van het koelmiddelcircuit niet zijn beschadigd voordat ze op de juiste manier worden afgevoerd. Koppel het apparaat los van de stroomvoorziening. Knip het netsnoer af en gooi het weg. Verwijder de bakken en lades en de deurvergrendeling

afdichtingen, om te voorkomen dat kinderen en huisdieren in het apparaat worden opgesloten.NL

Onderho ud ► WAARSCHUWING: Haal de stekker van het apparaat uit het stopcontact voordat u het reinigt.

Reinig het apparaat niet met harde borstels, draadborstels, waspoe

der, benzine, amylacetaat, aceton en soortgelijke organische oplos

singen, zure of alkalische oplossingen. Reini g het apparaat met een speciaal reinigingsmiddel voor koelkasten om schade te voorkomen. ► Reinig het apparaat wanneer u er maar weinig of geen wijn in bewaart. Reinigen is alleen nodig indien het apparaat vuil is. ► Reinig de binnenkant en behuizing van het apparaat met een spons die is bevochtigd in warm water en een neutraal reinigingsmiddel.

Spoel af met schoon warm water en droog het af met een zachte doek. ► Reinig de onderdelen van het apparaat niet in een vaatwasser. ► Laat het apparaat minstens 7 minuten rusten voordat u het opnieuw opstart, omdat vaak starten de compressor kan beschadigen. De deurpakking reinigen:

De deurpakkingen moeten om de 3 maan

den worden gereinigd om een goede afdichting te verzekeren. Zoals hieronder: Verwijderen: Pak de deurpakking vast en trek hem naar buiten in de richting van de pijl om de hele deurpakking te verwijderen. Doop de borstel in water of alcohol van voedselkwaliteit, reinig eerst de groef van de deurpakking door de borstel heen en wee r te trekken. Veeg vervolgens het oppervlak van de deurpakking af met een handdoek die gedrenkt is in water of alcohol van voedselkwaliteit. Was tot slot de deurpakking schoon en veeg deze droog met een schone handdoek.Onderhoud

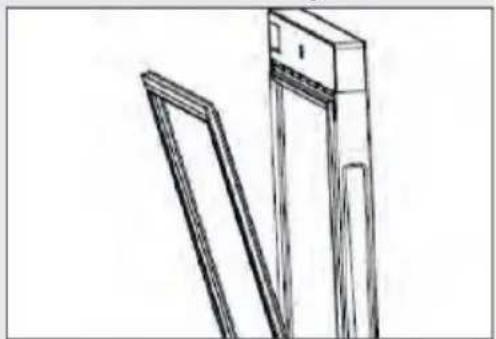

De deurpakking installeren na het reinigen: Zorg er voor de installatie voor dat er geen water op de deurpakking staat. Steek de pakking van de deur in de groef en duw de deurpakking van boven naar beneden met de hand stevig aan totdat de hele deurpakking in de groef zit

De schappen schoonmaken:

Alle schappen kunnen worden verwijderd voor reiniging.

Haal alle flessen uit het apparaat.

Til elk schap een beetje op en verwijder.

Reinig het schap met een zachte handdoek.

Wacht totdat de schappen droog zijn voordat u ze terugplaatst. WAARSCHUWING:

minuten met het opnieuw aansluiten van de stroom nadat de stekker uit het stopcontact is gehaald.NL

Accessoires Controleer de accessoires en literatuur volgens deze lijst: zonder isolatie. Naam Gebruikers- handleiding Beukenhouten wijnrek T-vormige beugel L-vormige beugel Plint Plintconnector Schroeven Afdekking Servicekaart HUC44GDEH1 1 4 2 2 1 2 10 2 1Productbeschrijving

Productbeschrijving Let op

Door technische wijzigingen en verschillende modellen kunnen sommige afbeeldingen in deze handleiding afwijken van uw model. Afbeelding van het apparaat

5. Geventileerde plint

► Haal het apparaat uit de verpakking. ► Verwijder al het verpakkingsmateriaal, inclusief de schuimbodem en alle plakband waarmee de accessoires vastzitten.

2. Omgevingsomstandigheden

De kamertemperatuur moet altijd tussen 10°C en 38°C liggen, aangezien deze de temperatuur in het apparaat en het energieverbruik kan beïnvloeden. Installeer het apparaat niet in de buurt van andere warmtebronnen (ovens, koelkasten) zonder isolatie.

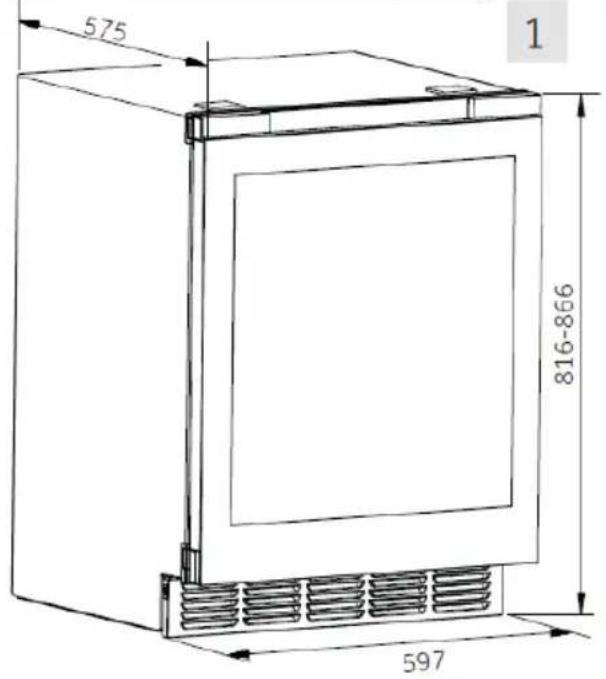

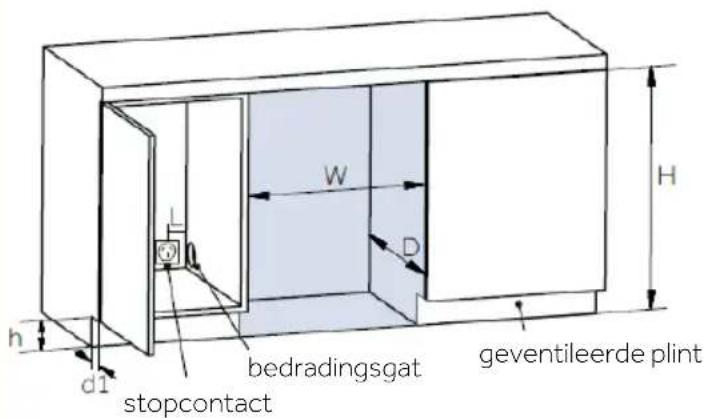

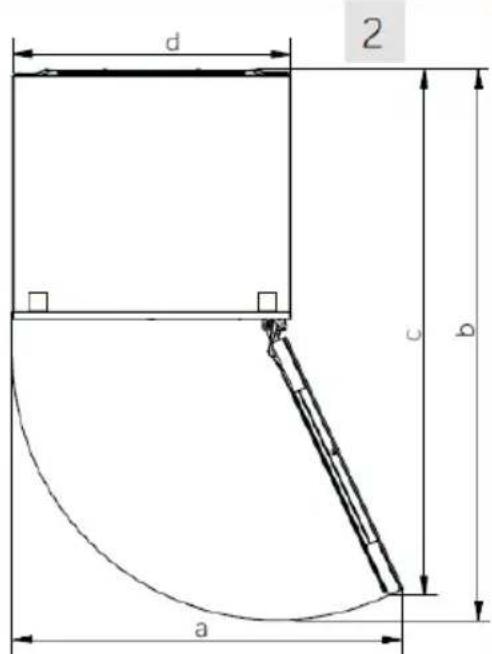

Benodigde ruimte om de deur te openen (afb. 1 en 2); Om veiligheids- en energieredenen moet de opening aan de bovenkant van het apparaat minstens 4 mm zijn, de opening links en rechts minstens 1,5 mm en de opening aan de achterkant minstens 10 mm (afb. 3). bedradingsgat geventileerde plint stopcontact Afmetingen voor installatie van het apparaat:

Afmetingen geventileerde plint kast: h: 100~150

Vereiste afstand tussen stopcontact en zijwand:

Nadat u de juiste uitsparing hebt geselecteerd, volgt u de onderstaande stappen voor de ingebouwde installatie.

4. Benodigd gereedschap

1) Benodigd gereedschap

-vormige beugel*2 geventileerde plint*1

schroeven -A*4 schroeven

schroeven -C*2 Opmerking: De geventileerde plint moet in het schuim van de bovenklep van de verpakking worden geplaatst, terwijl de andere onderdelen in de accessoirezak moeten worden geplaatst.

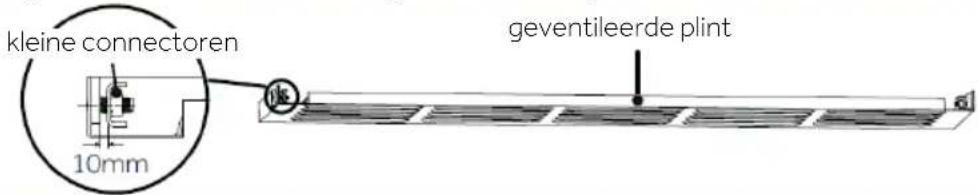

2) Voormontage geventileerde plint

Verwijder de geventileerde plint met 2 kleine connectoren en 2 schroeven-C. Gebruik vervolgens schroeven-C om de geventileerde plint en de kleine connectoren in elkaar te zetten. Opmerking: Draai de schroeven niet vast. Laat 10 mm ruimte tussen de kleine connectoren en de geventileerde plint om toekomstige installatie in het machinecompartiment te vergemakkelijken.

5. Vaste beugels installeren

Elke wijnkast biedt twee soorten vaste beugels, die u kunt kiezen op basis van uw meubelopstelling thuis. Neem de juiste 2 beugels en 4 schroeven-A en installeer ze zoals aangegeven in het onderstaande schema:

6. De voetjes aan de onderkant afstellen

Pas de hoogte van de vier voetjes aan de onderkant van de kast aan zodat de afstand van de onderkant van de deur tot de grond (h) overeenkomt met de hoogte van de geventileerde plint van de kast. kleine connectoren geventileerde plint Gebruik een platte schroevendraaier om de bo-venste twee kleine afdekplaatjes te verwijderen. Zet de T-vormige beugel vast met een kruiskopschroevendraaier. Zet de I-vormige beugel vast met een kruiskopschroevendraaier verhogen verlagen

Draai met de klok mee om de hoogte van de kast te verhogen. Draai tegen de klok in om de hoogte van de kast te verlagen. Verstelbare voetjes aan de onderkant

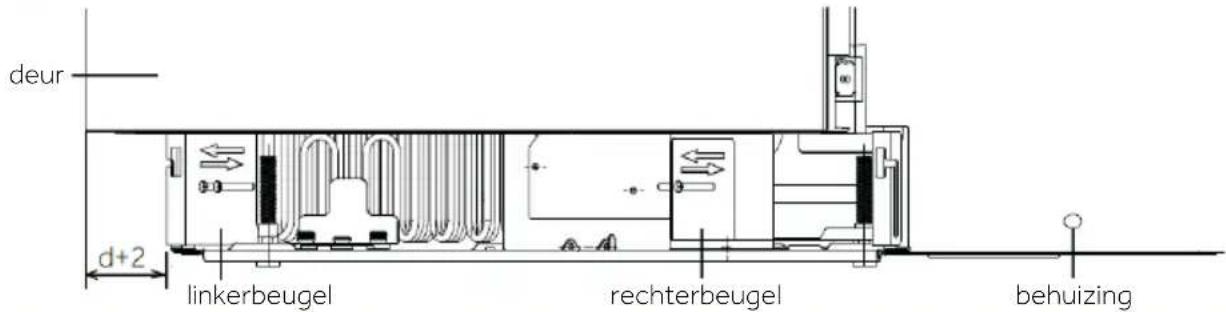

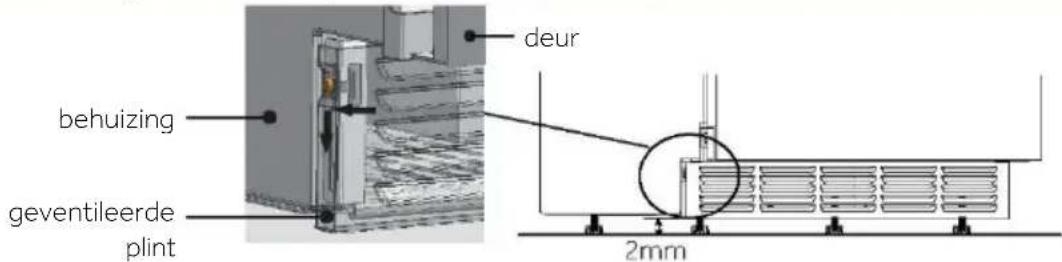

7. De geventileerde plint installeren

1) Pas de afstand van voor naar achter van de geventileerde plint aan:

► Draai de 2 schroeven op de linkerbeugel en de 3 schroeven op de rechterbeugel los. ► Stel de beugels van voor naar achter zodanig af dat de voorste rand van de beugels zich op een horizontale afstand van het buitenoppervlak van het deurlichaam bevindt die gelijk is aan de diepte van de schopplank (d) (50~100 mm) + 2 mm. ► Draai de schroeven vast om de beugels stevig vast te zetten.

2) Plaats de geventileerde plint

► Steek de geventileerde plinteenheid in de vierkante gaten op de binnenste beugels van de kast. ► Beweeg de geventileerde plint omlaag en laat daarbij minstens 2 mm ruimte vanaf de grond over voor bewegingsvrijheid. ► Zet de geventileerde plint vast door de schroeven aan beide kanten vast te draaien.

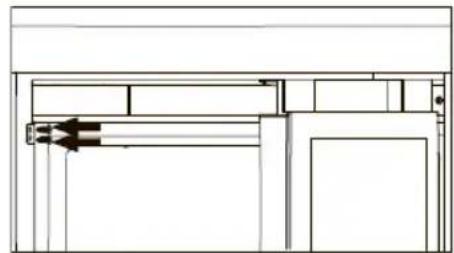

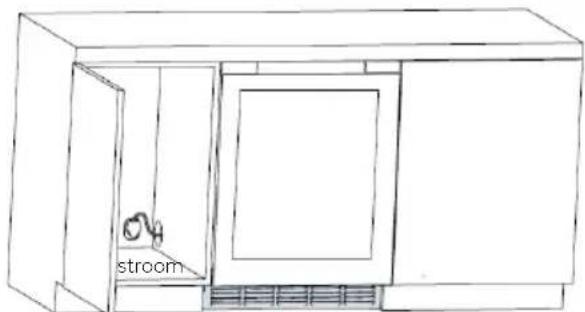

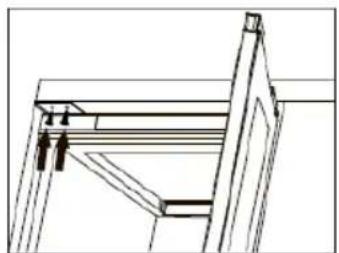

8. Bevestiging aan de kast

1) Duw het product in de verzonken ruimte van de kast en steek de stekker in het

stopcontact. Opmerking: Zorg ervoor dat het stopcontact in de aangrenzende ruimte van het inbouwgedeelte wordt geplaatst.

2) Bevestig de beugels aan de kast:

Neem 4 schroeven-B, afhankelijk van de gekozen beugels, en volg de onderstaande illustratie om het product stevig aan de kast te bevestigen. deur linkerbeugel rechterbeugel behuizing behuizing geventileerde plint deur stroom hInstallatie

De volgende illustratie toont de aansluiting en bevestiging van de linkerbeugel aan de kast. De methode voor de rechterkant is hetzelfde.

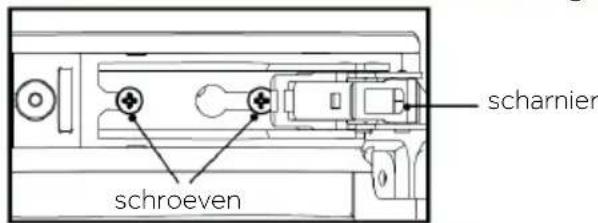

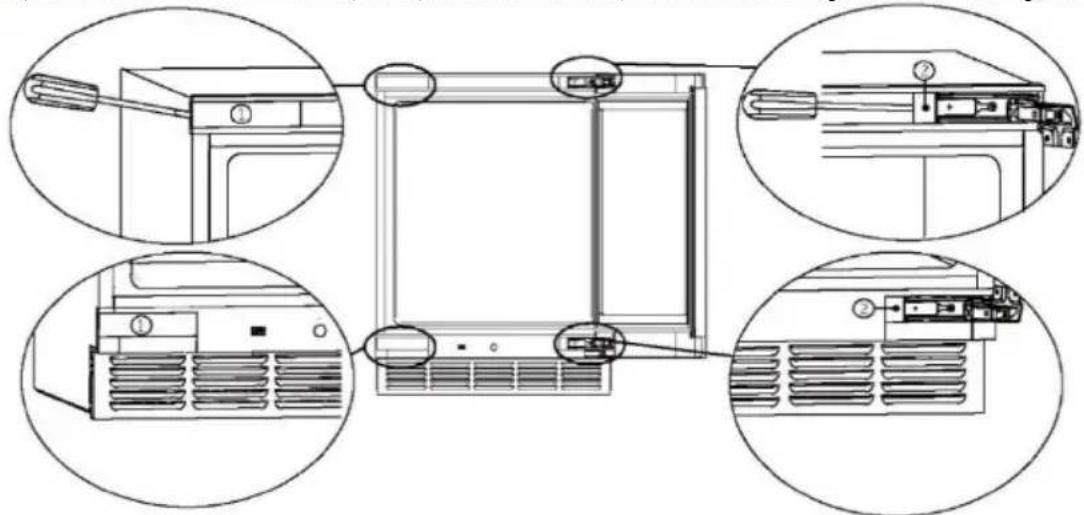

9. Deur wisselen van rechts naar links

Dit product is ontworpen met scharnieren aan de rechterkant. Volg de onderstaande stappen als u dit om wilt draaien naar links. Neem voor het vervangen van scharnieren contact op met onze aftersalesmedewerkers.

1) De afdekpanelen van de kast demonteren

► Verwijder het afdekpaneel aan de zijkant zonder scharnieren: Open de deur en gebruik een platte schroevendraaier om de met ‘①’ gemarkeerde panelen los te wrikken op de plaatsen die op de afbeelding zijn aangegeven. ► Verwijder het afdekpaneel aan de kant met de scharnieren: Open de deur, druk met uw vingers op een uiteinde van het afdekpaneel (druk op het gebogen uiteinde bij het verwijderen van ‘②’) en gebruik een platte schroevendraaier om het andere uiteinde van het paneel los te wrikken op de plaatsen die op de afbeelding worden aangeduid met ‘②’. Opmerking: Berg de afdekpanelen na het verwijderen veilig op voor toekomstig gebruik.

2) De deur demonteren

Laat één persoon de deur met beide handen vasthouden. Laat iemand anders de schroeven van het bovenste en onderste scharnier verwijderen. Demonteer vervolgens voorzichtig de deur, inclusief de bovenste en onderste scharnieren en de kabelkettingkast, door deze eraf te tillen. Bevestig de schroeven aan de bovenkant van de bovenkast Bevestig de schroeven aan de zijpanelen van de kast I-vormige beugel T-vormige beugel schroeven scharnierNL

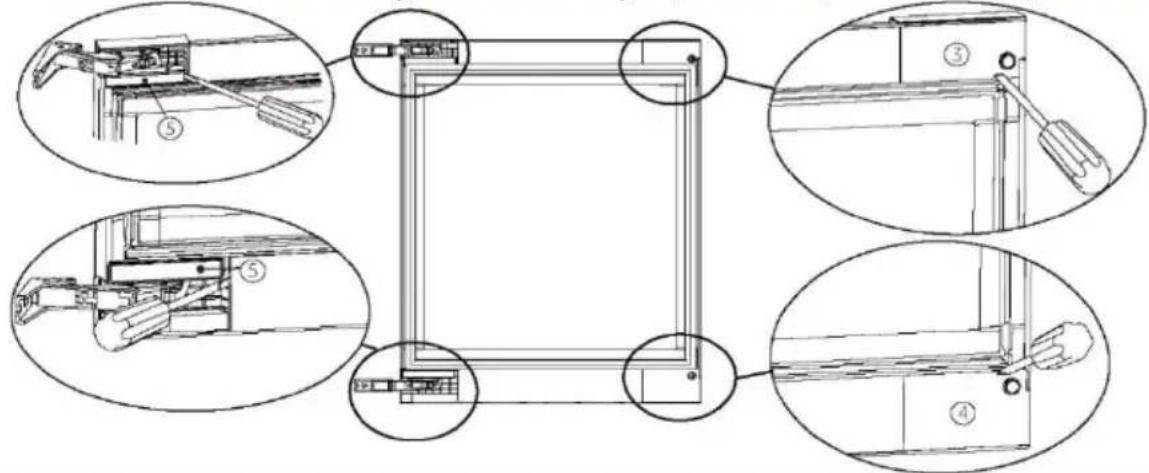

3) Het deurpaneel demonteren

Zet de deur rechtop op een verhoging (voorkom stoten). Gebruik een platte schroevendraaier om de bovenste en onderste panelen aan de rechterkant, gemarkeerd met ‘③’ en ‘④’, voorzichtig los te wrikken, evenals de bovenste en onderste panelen aan de linkerkant, gemarkeerd met ‘⑤’, op de plekken die in de afbeelding worden aangegeven. Zorg ervoor dat u de deurafdichting niet beschadigt bij het verwijderen van de panelen. Opmerking: Berg de panelen na het verwijderen veilig op voor toekomstig gebruik.

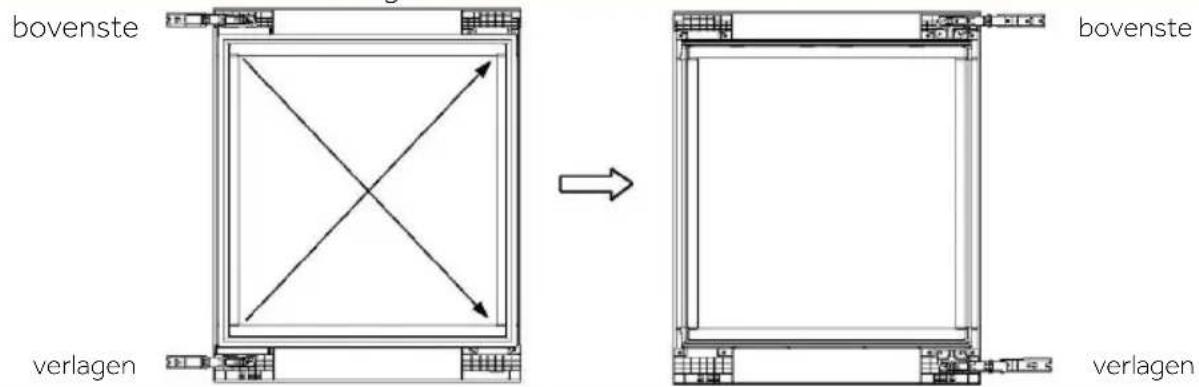

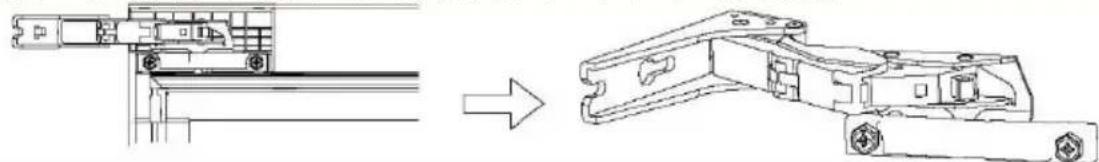

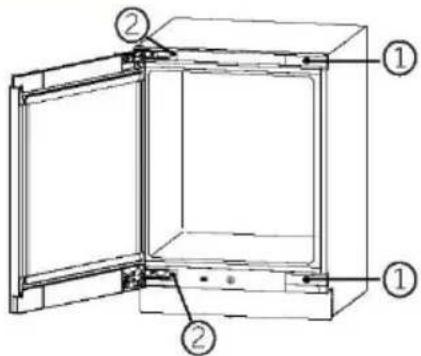

4) Bovenste en onderste scharnieren verwisselen:

► Gebruik een moersleutel om de schroeven te verwijderen waarmee de scharnieren vastzitten. Verwijder zowel de bovenste als de onderste scharnieren (de methode voor het demonteren van de bovenste en onderste scharnieren is hetzelfde). ► Verplaats de bovenste en onderste scharnieren naar de diagonale posities, zoals aangegeven in de onderstaande afbeelding. Gebruik ten slotte een moersleutel om de scharnierschroeven stevig vast te zetten. bovenste bovenste verlagen verlagenInstallatie

5) Het deurpaneel installeren:

Installeer de afdekpanelen voor het bovenste en onderste scharnier ‘ ⑤’, de afdekpanelen voor het bovenste en onder

ste scharnier aan de rechterkant ‘ ⑥’ en ‘⑦ ’ (te vinden in het zakje met accessoires ) op de overeenkomstige plaatsen op de deur.

Zorg ervoor dat ze goed zijn geïnstalleerd en niet loszitten.

6) De deur installeren:

Zet de bovenste en onderste scharnierschroeven vast in de linkerbovenhoek en linkeronderhoek van de kast. Draai de schroeven niet vast; laat ruimte vrij voor de installatie van het scharnier. Breng de bovenste en onderste scharnieren van de deur op één lijn met de schroeven en monteer ze op hun plaats. Draai alle 4 schroeven vast.

7) De afdekpanelen van de kast installeren

Verwissel de verwijderde panelen tussen de posities ‘①’ en ‘②’ en installeer ze vervolgens op hun respectieve posities.

De onderhoudsvrije smeerolie bevindt zich in de behuizing van de compressor. Deze olie kan tijdens het vervoer door het gesloten leidingsysteem komen als het apparaat wordt gekanteld. Voordat u het apparaat op de voeding aansluit, wacht u 30 min (afb.

11. Elektrische aansluiting

Controleer vóór elke aansluiting of: ► voeding, stopcontact en zekering geschikt zijn volgens het typeplaatje; ► het stopcontact is geaard en er geen stekkerdoos of verlengsnoer is; ► de stekker en het stopcontact goed passen. Sluit de stekker aan op een correct geïnstalleerd huishoudelijk stopcontact. WAARSCHUWING!

Om risico's te vermijden moet een beschadigd netsnoer worden vervangen door de klantenservice (zie garantiekaart).NL

12. Omkeerbaarheid van de deur

Voordat u het apparaat aansluit op de voeding, moet u controleren of de zwaai van de deur moet veranderen van rechts (zoals geleverd) naar links, als dat nodig is voor de installatieplaats en de bruikbaarheid. WAARSCHUWING!

► Het apparaat is zwaar. Er zijn twee personen nodig om de deur om te keren.

Haal de stekker van het apparaat uit het stopcontact voordat u eraan gaat werken. ► Kantel het apparaat niet meer dan 45° om schade aan het koelsysteem te voorkomen. Gebruik

1. Vóór het eerste gebruik

► Verwijder al het verpakkingsmateriaal. Dit geldt zowel voor de schuimbasis als voor al het plakband waarmee de accessoires van de wijnkast zowel binnen als buiten vastzitten. Houd het buiten het bereik van kinderen en gooi het weg op een milieuvriendelijke manier. ► Reinig de binnen- en de buitenkant van het apparaat met water en een mild reinigingsmiddel voordat u er wijn in plaatst. ► Nadat het apparaat waterpas is gezet en is schoongemaakt, moet u minstens 2 uur wachten voordat u het aansluit op het elektriciteitsnet. Als uw wijnkast om welke reden dan ook is gekanteld, wacht dan 24 uur voordat u het apparaat aansluit. Raadpleeg het hoofdstuk INSTALLATIE. ► Nadat u het apparaat hebt aangesloten op een stopcontact, laat u het minstens 30 minuten werken om te acclimatiseren voordat u eventuele aanpassingen aanbrengt. ► De temperatuur wordt automatisch ingesteld op 12°C. Als u wilt, kunt u de temperatuur handmatig veranderen. Zie TEMPERATUUR.

De toetsen op het bedieningspaneel zijn aanraaktoetsen, die reageren als ze licht met de vinger worden aangeraakt.

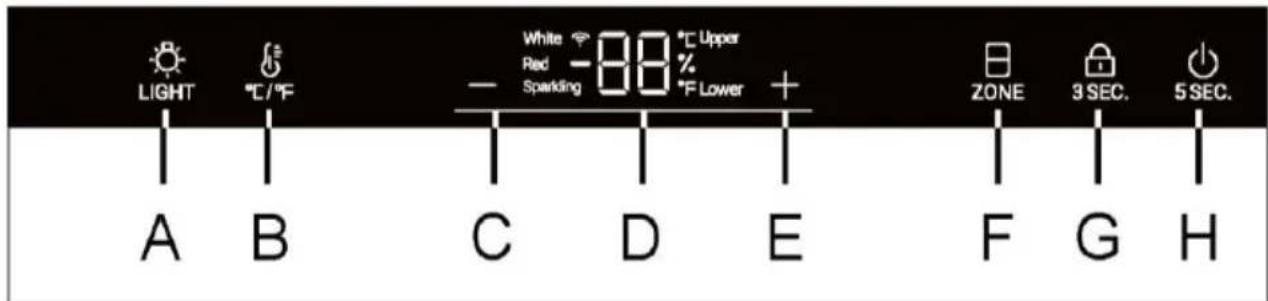

3. Beschrijving van het bedieningspaneel

A Binnenverlichtingstoets

Temperatuurregeltoets: lager

Display E Temperatuurregeltoets: hoger

Knop voor selectie temperatuurzone

Aan/uit-toetsGebruik

4. Automatische vergrendelfunctie

Houd in de vergrendelingsstatus de vergrendelingstoets 3 seconden ingedrukt. Het display toont 3, 2 en 1, het display wordt ontgrendeld en het slotpictogram is half verlicht. Als er geen actie wordt uitgevoerd, dan wordt het scherm na 30 seconden automatisch vergrendeld. In de vergrendelingsstatus branden de pictogrammen van alle vergrendelde toetsen op het display en kunnen de toetsen op het display niet worden bediend (behalve de lichttoets).

5. Functie aan/uit-toets

Wanneer het scherm is uitgeschakeld, raakt u een willekeurige toets aan en dan licht het scherm op. Houd de aan/uit-toets ingedrukt en het display toont 5, 4, 3, 2 en 1, en de stroom in het gehele apparaat wordt uitgeschakeld. Wanneer de stroom is uitgeschakeld, drukt u lang op de aan/uit-toets om 5, 4, 3, 2 en 1 weer te geven, waarna de stroom wordt ingeschakeld.

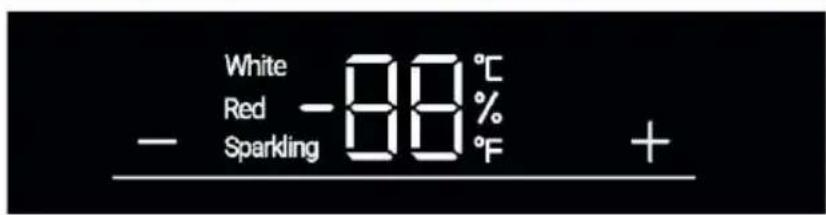

Voorinstellingen ► Nadat u het apparaat hebt aangesloten op een stopcontact, laat u het minstens

minuten werken om te acclimatiseren voordat u eventuele aanpassingen aanbrengt.

Wanneer het apparaat wordt ingeschakeld nadat de stekker uit het stopcontact is gehaald, kan het enkele uren duren voordat de juiste temperaturen zijn bereikt. De exacte tijd verschilt afhankelijk van de omgeving en de temperatuurinstelling. Druk op de toets of . Het display begint te knipperen. Druk op de toets of om de gewenste temperatuur in te stellen. Het instelbereik van de temperatuur: 5-20°C (41–68°F). Stop 3 seconden met het indrukken van de toets en de temperatuur wordt bevestigd.

7. Modus of Zone-functie

Stop 3 seconden met het indrukken van de toets en de temperatuur wordt bevestigd. In de ontgrendelde toestand staat het pictogram ‘ ’ volledig aan. Als de huidige weergave zich in de bovenste temperatuurzone bevindt, gaat het bovenste pictogram aan en het onderste pictogram uit. Druk nu op de toets ‘ ’; het onderste pictogram gaat aan en het bovenste pictogram gaat uit.NL

Aanbevolen temperatuurinstellingen De volgende drinktemperaturen worden aanbevolen voor de verschillende soorten wijn. Rode wijn +13°C tot +20°C (+55°F tot +68°F) Mousserende wijn Prosecco +5°C tot +8°C (+41°F tot +47°F) Witte wijn +9°C tot +12°C (+48°F tot +54°F) Als u wijn voor langere tijd opslaat, moet deze worden bewaard bij een temperatuur tussen +10°C en +12°C (50°F en +54°F).

Het display wordt automatisch 30 seconden gedimd. Het licht automatisch op wanneer er een toets wordt aangeraakt of de deur wordt geopend.

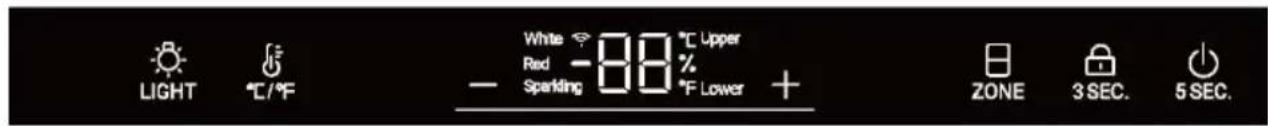

Let op Invloeden op de temperatuur De temperatuur in het apparaat wordt beïnvloed door de volgende factoren: ► Omgevingstemperatuur

Frequentie van het openen van de deur ► Aantal opgeslagen flessen

De plaats van het apparaat De standaardinstelling is 12°C. Wanneer het display stopt met knipperen, gaat het terug naar het weergeven van de huidige temperatuur in de wijnkast. Het zal enige tijd duren om de ingestelde temperatuur te bereiken.

9. De verlichtingsmodus instellen

Druk op de toets ‘ ’. Wanneer de verlichting in de kast aan is, gaan de lichten geleidelijk branden. Wanneer u nogmaals op de toets ‘ ’ drukt, gaan de lichten geleidelijk uit.

Druk 3 seconden op de toets ‘ ’. Het pictogram ‘ ’ begint snel te knipperen en de configuratiemodus start automatisch.

12. Aan/uit-geheugenfunctie

Bij een stroomstoring slaat de wijnkast automatisch de ingestelde temperatuur op. Nadat de stroom terug is, werkt het apparaat op basis van de ingestelde temperatuur voor de stroomuitval.Gebruik

13. Lagetemperatuurcompensatiefunctie

De wijnkast heeft een lagetemperatuurcompensatiefunctie om de stabiliteit van de tem- peratuur te waarborgen: Wanneer de temperatuur van het compartiment lager is dan de ingestelde temperatuur, start de wijnkast automatisch de lagetemperatuurcompensatie - functie, waardoor het apparaat wordt verwarmd. Wanneer de temperatuur in de toepassing de ingestelde temperatuur bereikt, wordt de lage-t emperatuurcompensatiefunctie automatisch uitgeschakeld.

Als de deur langer dan 1 minuut open blijft, piept de zoemer om een alarm te geven totdat de deur gesloten is. Er kan ook een willekeurige toets op het displaypaneel worden gebruik t om de zoemer te laten stoppen met piepen.

15. Weergavemodus vochtigheid

Houd de knop " " 3 seconden ingedrukt om naar de weergavemodus voor de vochtigheid te gaan. Gebruik de knop " " om de vochtigheidswaarde voor een andere temperatuurzone te bekijken. Houd de knop " " opnieuw gedurende 3 seconden ingedrukt of pas de temperatuur aan om de weergavemodus voor de vochtigheid te verlaten.

• De wimodule is ingeschakeld en het wipictogram begint te knipperen.

• Als de wijnkast is geregistreerd, maar de wi uit is, knippert het pictogram.

• Als de wijnkast geregistreerd is en verbonden is, dan is het wipictogram altijd aan.

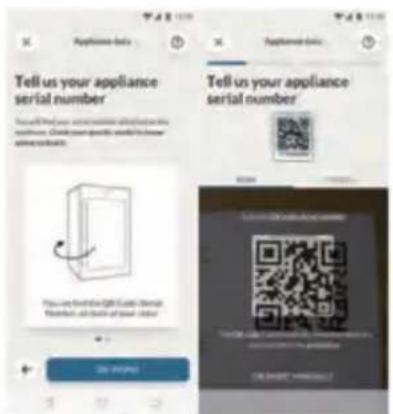

• Voeg een nieuw apparaat toe door de wijnkast te selecteren in de lijst Stap 4

• Scan de QR-code of voer het serienummer handmatig in Stap 5

• Houd de toets ‘ ’ op het pro- duct 3 seconden ingedrukt om de wifi in te schakelen. Stap 6

• Het wifipictogram knippert, het koppelingsproces is bezig

• U heeft 5 minuten de tijd om het koppelingsproces te voltooien

Wanneer het proces is voltooid, stopt het wifipictogram met knipperen en blijft het continu branden. LET OP:Engergiebesparingstips

Engergi ebes pa rings ti ps Tips voor energiebesparing ► Zorg ervoor dat het apparaat goed wordt geventileerd (raadpleeg INSTALLATIE).

Installeer het apparaat niet in direct zonlicht of in de buurt van warmtebronnen (bijv. kachels, verwarmingstoestellen).

Vermijd onnodig lage temperaturen in het apparaat. Het energieverbruik neemt toe naarmate de temperatuur in het apparaat lager is ingesteld.

Open de deur van het apparaat zo weinig en zo kort mogelijk.

Overschrijd de voorgeschreven hoeveelheid flessen niet, om te voorkomen dat

luchtstroom wordt belemmerd.

Houd de deurpakking schoon, zodat de deur altijd goed sluit. ► De meest energiebesparende configuratie vereist dat de lade, de bak en de schappen als nieuw in het apparaat worden geplaatst en dat voedsel zo wordt geplaatst da t het de luchtuitlaat van het luchtkanaal niet blokkeert.NL

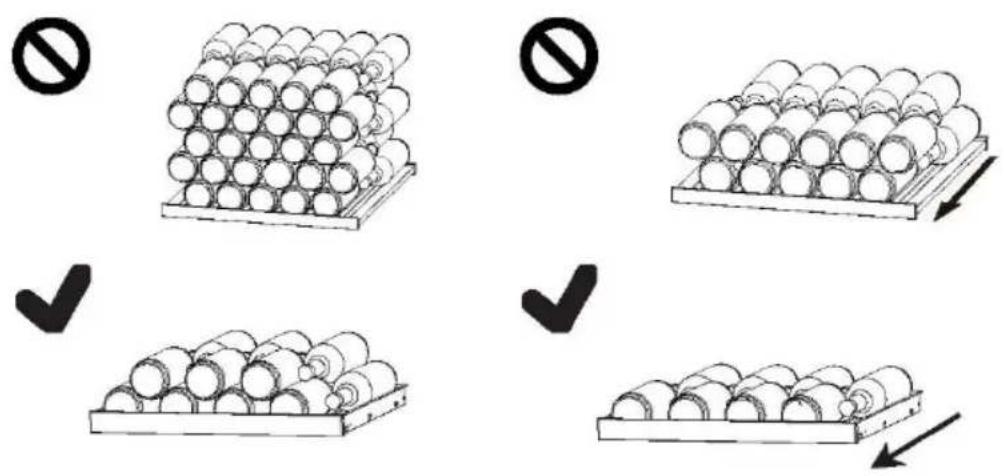

1. De schappen zijn zo ontworpen dat de wijn gemakkelijk kan worden opgeslagen en

verwijderd. Ze kunnen met een zachte doek worden gereinigd.

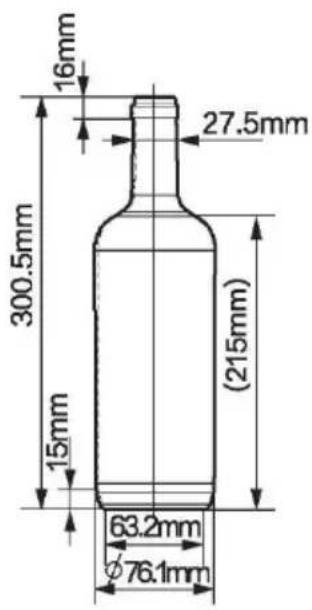

2. Gewone flessen met een diameter van 76 mm kunnen worden gestapeld.

3. Grote flessen kunnen op het eerste of derde schap worden gestapeld.

4. De hoeveelheid kan afwijken van het afgebeelde aantal flessen als ze op een andere

manier worden gestapeld. Advies voor de indeling van uw wijnkast Wij raden aan dat het aantal wijnflessen op elke plank niet meer dan twee lagen bedraagt en dat het draagvermogen van de wijnplanken niet meer dan 18 kg mag bedragen. Bevestig of de wijnschappen volledig stabiel zijn. Bovendien moet u controleren of er geen flessen uitsteken voorbij de schappen, om te voorkomen dat flessen de glazen deur raken bij het sluiten.

De led-binnenverlichting gaat branden als de deur wordt geopend. Om het licht aan te zetten terwijl de deur gesloten is, drukt u op de toets ‘ ’. Om de verlichting uit te schakelen, drukt u nogmaals op de toets. Om de energiezuinigheid te verhogen, moet de verlichting worden uitgeschakeld als de wijnkast niet wordt bekeken.Onderhoud en reiniging

Het ontdooien van de wijnkast gebeurt automatisch; er is geen handmatige actie nodig.

2. De ledlamp vervangen

De lamp gebruikt een led als lichtbron, met een laag energieverbruik en een lange levensduur. Als er sprake is van een afwijking, neem dan contact op met de klantenservice. Zie KLANTENSERVICE. WAARSCHUWING!

Vervang de ledlamp niet zelf. Deze mag alleen worden vervangen door de fabrikant of de erkende servicevertegenwoordiger. Parameters van de ledlamp: Spanning: 12 V Maximaal vermogen: 4 W

3. Geen gebruik gedurende een langere periode

Haal de stekker van het netsnoer uit het stopcontact. Reinig het apparaat en de deurpakkingen zoals hierboven beschreven. Houd de deur open om de vorming van nare geuren binnenin te voorkomen.

4. Het apparaat verplaatsen

1. Verwijder alle flessen en haal de stekker van het apparaat uit het stopcontact.

2. Zet schappen en andere beweegbare delen in de wijnkast vast met plakband.

3. Kantel de wijnkast niet meer dan 45° om schade aan het koelsysteem te voorkomen.

5. Luchtuitwisseling met actief koolfilter

De wijze waarop de wijnen verder rijpen hangt af van de omgevingsomstandigheden. De kwaliteit van de lucht is daarom bepalend voor het behoud van de wijn. In het onderste gedeelte van de achterwand van het apparaat is een actief koolstoffilter aangebracht om restanten optimaal te kunnen doorlaten. Let op

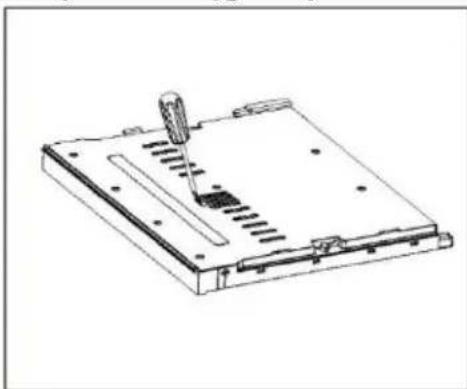

We raden u aan het filter één keer per jaar te vervangen. Filters zijn te verkrijgen bij uw dealer. Het filter vervangen: De koolstof

honingraatmodule bevindt zich aan de onderkant van het tussenschot (aangegeven door de pijl in de afbeelding). Om deze te verwijderen, drukt u op de vergrendeling op de koolstof

honingraatmodulebox en trekt u het naar buiten.

Het filter aanbrengen:

Lijn de onderkant van de nieuwe module uit met de installatiesleuf, druk hem erin tot u een ‘klik’ hoort, waarmee de installatie voltooid is.NL

Problem e n op lo ss en Veel problemen kunnen door uzelf worden opgelost zonder specifieke expertise. Raadpleeg in geval van een probleem alle getoonde mogelijkheden en volg de onderstaande instructies voordat u contact opneemt met de klantenservice. Zie KLANTENSERVICE. WAARSCHUWING!

► Schakel het apparaat uit voordat u onderhoud uitvoert en haal de stekker uit het stopcontact.

Elektrische apparatuur mag alleen worden onderhouden door gekwalificeerde elektrische experts, omdat onjuiste reparaties aanzienlijke gevolgschade kunnen veroorzaken. ► Als de voeding beschadigd is, mag deze alleen worden vervangen door de fabrikant, diens servicevertegenwoordiger of vergelijkbaar gekwalificeerde personen om gevaar te voorkomen. Foutcode Oorzaak Oplossing L2 L3 Alarm voor lage temperatuur wanneer de temperatuur van de regelsensor te laag is.

omgevingstemperatuur.

3. Controleer de weerstand van de

temperatuurregelsensor. H2 H3 Wanneer de temperatuur van de regelsensor te hoog is, wordt het alarm voor hoge temperatuur weergegeven op het display.

1. Controleer de connector van het

bedieningspaneel of het displaypaneel.

Probleem Mogelijke oorzaak Mogelijke oplossing De compressor werkt niet.

• De netstekker is niet aangeslo- ten op het stopcontact.

• Steek de stekker in het stopcontact. Het apparaat loopt vaak of te lang.

• De buitentemperatuur is te hoog.

• In dit geval is het normaal dat het apparaat langer werkt.

• Het apparaat is een tijd lang niet ingeschakeld geweest.

• Normaal gesproken duurt het even voordat het apparaat volledig is afgekoeld.

• Een deur van het apparaat is niet goed gesloten.

• Sluit de deur en zorg ervoor dat het apparaat op een vlakke ondergrond staat en dat er geen etenswaren of containers de deur blokkeren.

• De deur is te vaak of te lang geopend.

• Open de deur niet te vaak.

• De deurpakkingen zijn vuil, versleten, gebarsten of niet goed op elkaar afgestemd.

• Reinig de deurpakkingen of laat ze vervangen door de klantenservice.

• De vereiste luchtcirculatie is niet gegarandeerd.

• Zorg voor voldoende ventilatie.

• De temperatuur is te laag ingesteld.

• Het probleem lost zichzelf op wanneer de gewenste tem- peratuur is bereikt. De binnenkant van de wijnkast is vuil en/of stinkt.

• De binnenkant van de wijnkast moet worden schoongemaakt.

• Maak de binnenkant van de wijnkast schoon. Het is niet koud genoeg in het apparaat.

• De temperatuur is te hoog ingesteld.

• Stel de temperatuur opnieuw in.

• Er zijn recentelijk flessen toegevoegd.

• Houd rekening met de tijd die nodig is voor de recent toegevoegde flessen om de gewenste temperatuur te bereiken.

• Een deur van het apparaat is niet goed gesloten.

• Open de deur niet te vaak.

• De deurpakkingen zijn vuil, versleten, gebarsten of niet goed op elkaar afgestemd.

• Reinig de deurpakkingen of laat ze vervangen door de klantenservice. Het is te koud in het apparaat.

• De temperatuur is te laag ingesteld.

• Stel de temperatuur opnieuw in.NL

Vochtvorming aan de binnenkant van het koelkastgedeelte.

• Het klimaat is te warm en te vochtig.

• Verhoog de temperatuur.

• Een deur van het apparaat is niet goed gesloten.

• Open de deur/lade niet te vaak. Vocht hoopt zich op het buitenoppervlak van de wijnkast op.

• Het klimaat is te warm en te vochtig

• Dit is normaal in een vochtig klimaat en zal veranderen wanneer de luchtvochtigheid daalt.

• De deur is niet goed gesloten. De koude lucht in het apparaat en de warme lucht daarbuiten condenseert.

• Controleer of de deur goed gesloten is en of de pakkingen goed afdichten. Het apparaat maakt afwijkende geluiden.

• Het apparaat staat niet op een vlakke ondergrond.

• Stel de pootjes af om het apparaat waterpas te zetten.

• Het apparaat raakt voorwerpen rondom.

• Verwijder voorwerpen rondom het apparaat. Er is een licht geluid te horen dat lijkt op water.

binnenverlichting of het koelsysteem werkt niet.

• De stekker is niet aangesloten op het stopcontact.

• Steek de stekker in het stopcontact.

• De voeding is niet intact.

• Controleer de elektrische voeding naar de kamer. Bel het plaatselijke elektriciteitsbedrijf.

• Het ledlampje is buiten werking.

• Bel de klantenservice voor het vervangen De zijkanten van de koeler en de deurstrip worden warm.

De deur sluit niet goed.

• Het apparaat staat niet waterpas.

• Zet het apparaat waterpas met de stelpootjes.

• De deur is geblokkeerd.

• Controleer op blokkeringen zoals flessen of schappen. Ga naar onze website om contact op te nemen met de technische dienst: https://corporate.haier-europe.com/en/ Kies onder de kop ‘website’ het merk van uw product en uw land. U wordt doorgestuurd naar de specifieke website waar u het telefoonnummer en formulier kunt vinden om contact op te nemen met de technische dienst.Technische gegevens

Techni sc he ge gev ens Productkaart volgens de verordening EU nr. 2019/2016 Merk Haier Modelnaam/identificatie HUC44GDEH1 Categorie Wijnkast Energie-efficiëntieklasse E Jaarlijks energieverbruik (kWh/jaar)

Opslagvolume (liter) 114 Klimaatklasse: Dit apparaat is bedoeld voor gebruik bij een omgevingstemperatuur tussen 10°C en 38°C. SN N ST Geluidsemissies via de lucht (db(A) re 1pW) Ë(35) Type apparaat Ingebouwd Dit apparaat is uitsluitend bedoeld voor het bewaren van wijn.

Afmetingen (BxDxH in mm) %)'¦%'%¦(!&¡(&& Uitleg: 1) Gebaseerd op de resultaten van de standaardtest gedurende 24 uur. Het werkelijke energieverbruik is afhankelijk van de werkelijke omgeving, het aantal flessen, de ingestelde temperatuur, het openen en sluiten van de deur, etc. 2) Het nominale energieverbruik is de waarde die volgens de standaardtest wordt verkregen wanneer de binnenverlichting van de wijnkast niet wordt ingeschakeld. - Subnormaal (SN): dit koelapparaat is bedoeld voor gebruik bij een omgevingstemperatuur van 10°C tot 32°C. - Normaal (N): dit koelapparaat is bedoeld voor gebruik bij een omgevingstemperatuur van 16°C tot 32°C. - Subtropisch (S): dit koelapparaat is bedoeld voor gebruik bij een omgevingstemperatuur van 16°C tot 38°C. - Tropisch (T): dit koelapparaat is bedoeld voor gebruik bij een omgevingstemperatuur van 16°C tot 43°C. Normen en richtlijnen Dit product voldoet aan de eisen van alle toepasselijke EG-richtlijnen met de bijbehorende geharmoniseerde normen die voorzien in een CE-markering.NL

Klante nserv ic e Wij adviseren onze Haier-klantenservice en het gebruik van originele onderdelen. Als u een probleem hebt met uw apparaat, controleer dan eerst het hoofdstuk PROBLEMEN OPLOSSEN. Als u daar geen oplossing kunt vinden, neem dan contact op met ► uw plaatselijke dealer; of ► ga naar het gedeelte Service & Support op www.haier.com waar u telefoonnummers en veelgestelde vragen kunt vinden en waar u de serviceclaim kunt activeren. Om contact op te nemen met onze klantenservice, moet u ervoor zorgen dat u over de volgende gegevens beschikt. De informatie is te vinden op het typeplaatje. Model Serienummer

Controleer ook de garantiekaart die met het product is meegeleverd in geval van garantie. Voor algemene zakelijke vragen vindt u hieronder onze adressen in Europa: Europese Haier-adressen Land* Postadres Land Postadres Italië Haier Europe Trading SRL Via de Cristoforis, 12 21100 Varese ITALIË Frankrijk Haier Europe Trading SRL Via de Cristoforis, 12 21100 Varese ITALIË Spanje Portugal Haier Iberia SL Pg. Garcia Faria, 49-51 08019 Barcelona SPANJE België-FR België-NL Nederland Luxemburg Haier Benelux SA Anderlecht Route de Lennik 451 BELGIË Duitsland Oostenrijk Haier Deutschland GmbH Hewlett-Packard-Str. 4 D-61352 Bad Homburg DUITSLAND Polen Tsjechië Hongarije Griekenland Roemenië Rusland Haier Poland Sp. zo.o. Al. Jerozolimskie 181B 02-222 Warszawa (Warschau) POLEN Verenigd Koninkrijk Haier Appliances UK Co. Ltd. One Crown Square Church Street East Woking, Surrey, GU21 6HR

BESCHIKBAARHEID VAN RESERVEONDERDELEN: Thermostaten, temperatuursensoren, printplaten en lichtbronnen zijn gedurende minimaal zeven jaar na het op de markt brengen van de laatste eenheid van het model beschikbaar. Deurgrepen, deurscharnieren, bakken en manden zijn minimaal zeven jaar en deurrubbers minimaal tien jaar na het in de handel brengen van de laatste eenheid van het model verkrijgbaar. De minimumgarantie is: 2 jaar voor EU-landen, 3 jaar voor Turkije, 1 jaar voor het Verenigd Koninkrijk, 1 jaar voor Rusland, 3 jaar voor Zweden, 2 jaar voor Servië, 5 jaar voor Noorwegen, 1 jaar voor Marokko, 6 maanden voor Algerije, Tunesië geen wettelijke garantie vereist. Raadpleeg voor meer informatie over het product https://eprel.ec.europa.eu/ of scan de QR-code op het energielabel dat met het apparaat wordt meegeleverd.Wijnflessen stapelen
