NÁVOD NA OBSLUHU HUC44GDEH1 HAIER

Ďakujeme za zakúpenie produktu Haier. Pred použitím tohto spotrebiča si pozorne prečítajte tieto pokyny. Pokyny obsahujú dôležité informácie, ktoré vám pomôžu vyťažiť zo spotrebiča maximum a zaistia bezpečnú a správnu inštaláciu, používanie a údržbu. Túto príručku uschovajte na vhodnom mieste, aby ste si mohli kedykoľvek prečítať pokyny na bezpečné a správne používanie spotrebiča. Ak spotrebič predávate, darujete alebo ho nechávate v domácnosti po odsťahovaní, nezabudnite s ním novému vlastníkovi odovzdať aj túto príručku, aby sa mohol oboznámiť so spotrebičom a bezpečnostnými upozorneniami.

Všeobecné informácie a tipy

Informácie o životnom prostredí

Likvidácia Pomáhajte chrániť životné prostredie a zdravie ľudí. Obal vyhoďte do vhodných nádob na recykláciu. Pomáhajte recyklovať odpad z elektrických a elektronic- kých prístrojov. Spotrebiče označené týmto symbolom nelikvidujte s domácim odpadom. Výrobok odneste do miestneho recyklačného strediska alebo kontaktujte mestský úrad.

VAROVANIE! Nebezpečenstvo poranenia alebo zadusenia! Chladivá a plyny sa musia likvidovať profesionálnym spôsobom. Pred správnou likvidáciou sa uistite, že nie je poškodené potrubie okruhu chladiva. Spotrebič odpojte od elektrickej siete. Odrežte a zlikvidujte napájací kábel. Vyberte podnosy a zásuvky, ako aj západku a tesnenie dverí, aby ste zabránili zatvoreniu detí a domácich zvierat vnútri spotrebiča. Staré spotrebiče majú ešte stále určitú zostatkovú hodnotu. Ekologický spôsob likvidácie zabezpečí opätovné zhodnotenie cenných surovín a ich opätovné použitie. Ako expandér izolačnej peny sa používa cyklopentán. Je to horľavá látka, ktorá nie je škodlivá pre ozón. Zabezpečením správnej likvidácie tohto výrobku pomôžete zabrániť možným negatívnym vplyvom na životné prostredie a ľudské zdravie, ku ktorým by v opačnom prípade mohlo dôjsť. Podrobnejšie informácie o recyklácii tohto výrobku získate na príslušnom miestnom úrade, v zberných surovinách alebo v predajni, kde ste si výrobok zakúpili.Obsah

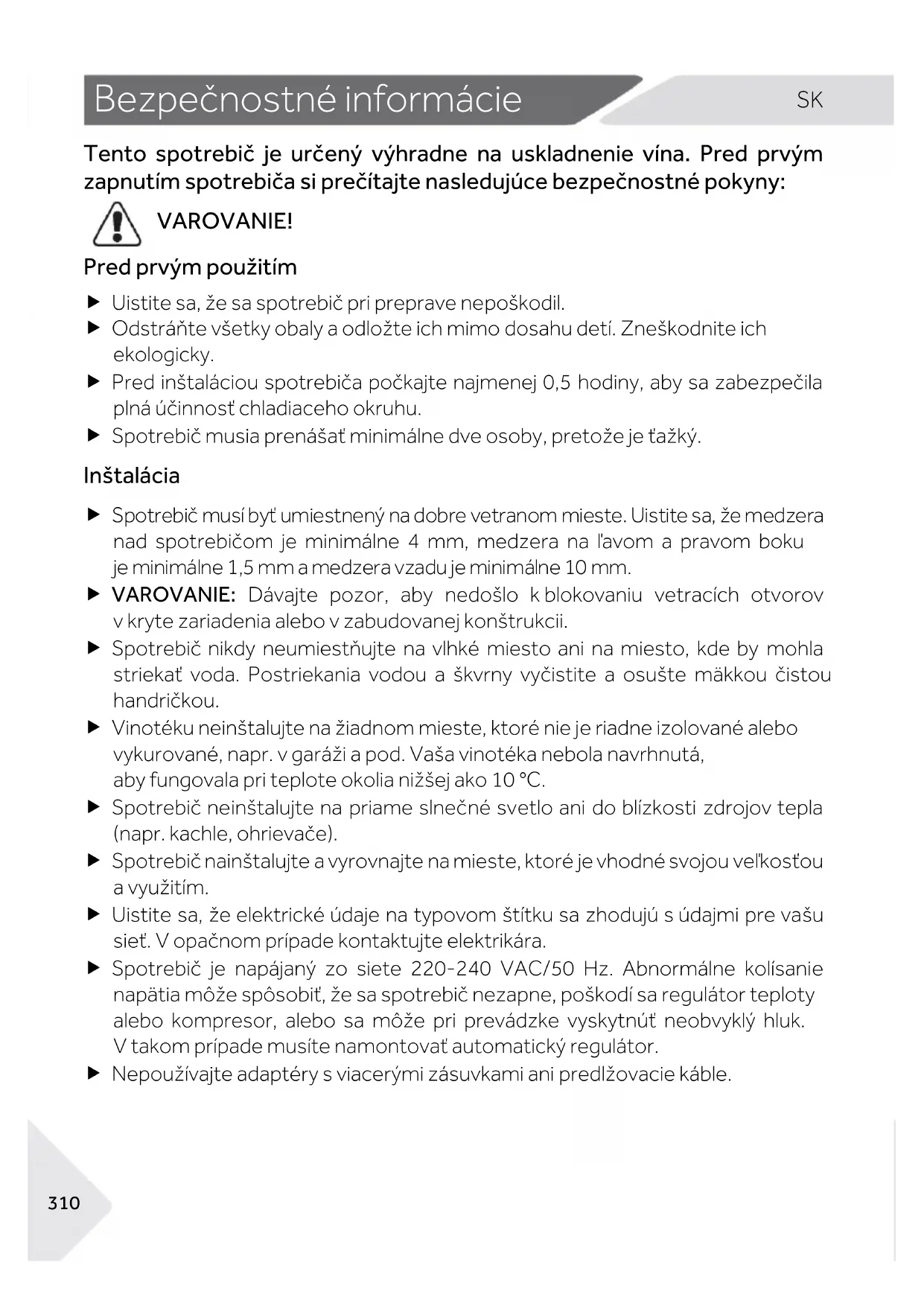

1 - Bezpečnostné informácie

Tento spotrebič je určený výhradne na uskladnenie vína. Pred prvým zapnutím spotrebiča si prečítajte nasledujúce bezpečnostné pokyny:

VAROVANIE! Pred prvým použitím Uistite sa, že sa spotrebič pri preprave nepoškodil. Odstráňte všetky obaly a odložte ich mimo dosahu detí. Zneškodnite ich ekologicky. Pred inštaláciou spotrebiča počkajte najmenej 0,5 hodiny, aby sa zabezpečila plná účinnosť chladiaceho okruhu. Spotrebič musia prenášať minimálne dve osoby, pretože je ťažký. Inštalácia Spotrebič musí byť umiestnený na dobre vetranom mieste. Uistite sa, že medzera nad spotrebičom je minimálne 4 mm, medzera na ľavom a pravom boku je minimálne 1,5 mm a medzera vzadu je minimálne 10 mm. VAROVANIE: Dávajte pozor, aby nedošlo k blokovaniu vetracích otvorov v kryte zariadenia alebo v zabudovanej konštrukcii. Spotrebič nikdy neumiestňujte na vlhké miesto ani na miesto, kde by mohla striekať voda. Postriekania vodou a škvrny vyčistite a osušte mäkkou čistou handričkou. Vinotéku neinštalujte na žiadnom mieste, ktoré nie je riadne izolované alebo vykurované, napr. v garáži a pod. Vaša vinotéka nebola navrhnutá, aby fungovala pri teplote okolia nižšej ako 10 °C. Spotrebič neinštalujte na priame slnečné svetlo ani do blízkosti zdrojov tepla (napr. kachle, ohrievače). Spotrebič nainštalujte a vyrovnajte na mieste, ktoré je vhodné svojou veľkosťou a využitím. Uistite sa, že elektrické údaje na typovom štítku sa zhodujú s údajmi pre vašu sieť. V opačnom prípade kontaktujte elektrikára. Spotrebič je napájaný zo siete 220-240 VAC/50 Hz. Abnormálne kolísanie napätia môže spôsobiť, že sa spotrebič nezapne, poškodí sa regulátor teploty alebo kompresor, alebo sa môže pri prevádzke vyskytnúť neobvyklý hluk. V takom prípade musíte namontovať automatický regulátor. Nepoužívajte adaptéry s viacerými zásuvkami ani predlžovacie káble.311 Bezpečnostné informácie

VAROVANIE! VAROVANIE: Na zadnú stranu spotrebiča neumiestňujte rozvodky zásuvky ani prenosné napájacie káble. VAROVANIE: Pri umiestnení spotrebiča zabezpečte, aby sa napájací kábel nezachytil ani nepoškodil. Na napájací kábel nestúpajte. Použite samostatnú uzemnenú zásuvku, aby k nej bol zabezpečený jednoduchý prístup. Spotrebič musí byť uzemnený. Len pre Spojené kráľovstvo: Napájací kábel spotrebiča je vybavený 3-vodičovou (uzemňovacou) zástrčkou, ktorá sa vsúva do štandardnej 3-vodičovej (uzemnenej) zásuvky. Tretí kolík (uzemnenie) nikdy neodrezávajte ani neodstraňujte. Po inštalácii zariadenia musí byť zástrčka prístupná. VAROVANIE: Nepoškoďte chladiaci okruh. Každodenné používanie Deti staršie ako 8 rokov a osoby s obmedzenými fyzickými, zmyslovými alebo duševnými schopnosťami alebo nedostatkom skúseností či vedomostí môžu tento spotrebič používať pod dohľadom, resp. po poučení a oboznámení sa s bezpečným spôsobom používania a porozumení možným nebezpečenstvám. Deti sa so spotrebičom nesmú hrať. Deti vo veku od 3 do 8 rokov môžu do chladiacich spotrebičov nakladať a vykladať potraviny, nesmú ich však čistiť ani inštalovať. Deťom do 3 rokov nedovoľte, aby sa priblížili ku spotrebiču, pokiaľ nie sú pod neustálym dohľadom. Čistenie a údržbu nesmú vykonávať deti bez dozoru. Zariadenie musí byť umiestnené tak, aby bola zástrčka prístupná. Ak v blízkosti spotrebiča uniká uhoľný plyn alebo iný horľavý plyn, vypnite ventil unikajúceho plynu, otvorte dvere a okná a neodpájajte napájací kábel spotrebiča. Po odpojení napájania počkajte najmenej 7 minút, kým ho znova pripojíte. Zariadenie nezdvíhajte za rukoväte dverí. Kľúče musíte uchovávať mimo dosahu detí a nie v blízkosti zariadenia, aby sa zabránilo uzamknutiu detí vo vnútri zariadenia.Bezpečnostné informácie

VAROVANIE! Všimnite si, že spotrebič je nastavený na prevádzku v špecifickom klimatickom pásme 10 až 38 °C. Spotrebič možno nebude fungovať správne, ak sa ponechá dlho v prostredí s teplotou, ktorá je vyššia alebo nižšia než uvedený rozsah. Na spotrebič neklaďte žiadne nestabilné predmety (ťažké predmety, nádoby naplnené vodou), aby nedošlo k zraneniu osôb pádom alebo úrazu elektrickým prúdom po kontakte s vodou. Dvere otvárajte a zatvárajte iba pomocou rukovätí. Medzera medzi dverami a skrinkou je veľmi úzka. Do týchto priestorov nevkladajte ruky, aby nedošlo k pricviknutiu prstov. Dvere spotrebiča otvárajte alebo zatvárajte iba vtedy, ak v rozsahu pohybu dverí nestoja žiadne deti. V spotrebiči ani v jeho blízkosti neskladujte a nepoužívajte horľavé, výbušné alebo korozívne materiály. V tomto spotrebiči neskladujte výbušné látky ako sú plechovky s aerosólmi, ktoré podporujú horenie. V spotrebiči neskladujte lieky, baktérie ani chemické látky. Tento spotrebič je spotrebič pre domácnosť. Neodporúča sa skladovať materiály, ktoré vyžadujú presné teploty. V priehradke na víno nenastavujte zbytočne nízku teplotu. Pri vysokých nastaveniach sa môžu vyskytnúť mínusové teploty. Pozor: Fľaše môžu prasknúť Počas prevádzky sa nedotýkajte vnútorného povrchu priestoru spotrebiča, najmä nie mokrými rukami, pretože by vám mohli ruky primrznúť k povrchu. Správne ochladenie vína dosiahnete, ak nebudete spotrebič preťažovať. V prípade prerušenia napájania alebo pred čistením odpojte spotrebič zo zásuvky. Pred opätovným zapnutím spotrebiča počkajte najmenej 7 minút, pretože časté štartovanie môže poškodiť kompresor. VAROVANIE: Vo vnútri zariadenia nepoužívajte elektrické spotrebiče, pokiaľ ich používanie neschválil výrobca. Poškodený napájací kábel musia vymeniť v zákazníckom servise, aby sa zabránilo nebezpečenstvu (pozrite záručný list). Ak chcete predĺžiť životnosť spotrebiča, nevypínajte ho. Spotrebič nikdy neukladajte na podlahu v horizontálnej polohe. Po naklonení spotrebiča o viac ako 45° počkajte pred jeho pripojením 24 hodín.313 Bezpečnostné rady

VAROVANIE! Údržba/čistenie Keď čistenie a údržbu vykonávajú deti, nenechávajte ich bez dozoru. Pred vykonávaním akejkoľvek bežnej údržby odpojte spotrebič od elektrickej siete. Pred opätovným zapnutím spotrebiča počkajte najmenej 7 minút, pretože časté spúšťanie môže poškodiť kompresor. Pri odpájaní spotrebiča chyťte zástrčku, nie kábel. Spotrebič nečistite tvrdými kefami, drôtenými kefami, čistiacim práškom, benzínom, amylacetátom, acetónom ani podobnými organickými roztokmi, kyselinami ani zásadami. Čistite pomocou špeciálneho čistiaceho prostriedku na chladničky/mrazničky, aby ste zabránili poškodeniu. Prípadne použite teplú vodu a roztok sódy bikarbóny – približne lyžicu sódy bikarbóny na liter vody. Dôkladne opláchnite vodou a utrite dosucha. Nepoužívajte čistiace prášky ani iné abrazívne čistiace prostriedky. Odnímateľné časti neumývajte v umývačke riadu. VAROVANIE: Na urýchlenie odmrazovania nepoužívajte mechanické nástroje ani iné prostriedky s výnimkou tých, ktoré odporúča výrobca. Ak je poškodený vonkajší napájací kábel, v záujme eliminácie akéhokoľvek rizika ho musí vymeniť výrobca, jeho servisný zástupca alebo rovnako kvalifikovaná osoba. Spotrebič sa nepokúšajte sami opravovať, rozoberať alebo upravovať. V prípade opravy kontaktujte náš zákaznícky servis. Ak sú poškodené žiarovky, v záujme eliminácie akéhokoľvek rizika ich musí vymeniť výrobca, jeho servisný zástupca alebo rovnako kvalifikovaná osoba. Aspoň raz za rok odstráňte prach zo zadnej strany jednotky, aby ste predišli nebezpečenstvu požiaru a zvýšenej spotrebe energie.Bezpečnostné rady

Počas čistenia na spotrebič nestriekajte ani ho neoplachujte. Na čistenie spotrebiča nepoužívajte prúd vody ani paru. Chladné sklenené dvere nečistite horúcou vodou. Náhla zmena teploty môže spôsobiť rozbitie skla. Ak spotrebič nebudete dlhšiu dobu používať, nechajte ho otvorený, aby sa vo vnútri nehromadil zápach a nepríjemné pachy. Informácie o plyne chladiva

VAROVANIE! Spotrebič obsahuje horľavé chladivo IZOBUTÁN (R600a). Uistite sa, že sa počas prepravy alebo inštalácie nepoškodil chladiaci okruh. Unikajúce chladivo môže spôsobiť poranenie očí alebo vznietenie. Ak došlo k poškodeniu, udržujte zdroje otvoreného ohňa mimo dosahu, dôkladne vyvetrajte miestnosť a nepripájajte ani neodpájajte napájacie káble spotrebiča alebo akéhokoľvek iného spotrebiča. Informujte zákaznícky servis. V prípade kontaktu očí s chladivom, okamžite vypláchnite oči pod tečúcou vodou a okamžite kontaktujte očného lekára. VAROVANIE: Chladiaci systém je pod vysokým tlakom. Nemanipulujte s ním. Vzhľadom na použitie horľavých chladív spotrebič nainštalujte, manipulujte s ním a opravujte ho výhradne podľa pokynov. Informácie o likvidácii spotrebiča vám poskytne profesionálny zástupca alebo náš popredajný servis.315 Bezpečnostné rady

Určené použitie Tento spotrebič je určený na používanie v domácnostiach a podobných aplikáciách, ako sú - kuchynské priestory pre personál v obchodoch, úradoch a iných pracovných prostrediach; - farmy, ako aj na použitie pre zákazníkov v hoteloch, moteloch a ďalších prostrediach rezidenčného typu, - prostredie typu prenocovania s raňajkami; - stravovacie služby a podobné, iné ako maloobchodné, priestory. S cieľom zaistiť bezpečné uchovávanie vína dodržujte tento návod na použitie. Podrobnosti o najvhodnejšej časti v priehradke spotrebiča, kde sa majú skladovať určité druhy potravín, s ohľadom na rozloženie teploty, ktorá môže byť prítomná v rôznych priehradkách spotrebiča, sú uvedené v druhej časti príručky. Zmeny alebo úpravy spotrebiča nie sú povolené. Neúmyselné použitie môže spôsobiť nebezpečenstvo a stratu nárokov na záruku.Bezpečnostné rady

Likvidácia Symbol na výrobku alebo jeho balení označuje, že sa s ním nesmie zaobchádzať ako s komunálnym odpadom. Namiesto toho je treba spotrebič odovzdať v príslušnom zbernom stredisku na recykláciu elektrických a elektronických zariadení. Zabezpečením správnej likvidácie tohto výrobku pomôžete zabrániť možným negatívnym vplyvom na životné prostredie a ľudské zdravie, ktoré by inak mohli byť spôsobené nevhodným postupom pri jeho likvidácii. Podrobnejšie informácie o recyklácii tohto výrobku získate na príslušnom miestnom úrade, v zberných surovinách alebo v predajni, kde ste si výrobok zakúpili. Vzhľadom na použitie horľavých plynov dajte spotrebič zlikvidovať profesionálnemu zástupcovi alebo v našom popredajnom servise. VAROVANIE! Nebezpečenstvo zadusenia! Chladivá a plyny sa musia likvidovať profesionálnym spôsobom. Pred správnou likvidáciou sa uistite, že nie je poškodené potrubie okruhu chladiva. Spotrebič odpojte od elektrickej siete. Odrežte a zlikvidujte napájací kábel. Vyberte podnosy a zásuvky, ako aj západku a tesnenie dverí, aby ste zabránili zatvoreniu detí a domácich miláčikov vo vnútri zariadenia.317 Údržba

VAROVANIE: Spotrebič pred čistením odpojte od elektrickej siete. Spotrebič nečistite tvrdými kefami, drôtenými kefami, čistiacim práškom, benzínom, amylacetátom, acetónom ani podobnými organickými roztokmi, kyselinami ani zásadami. Čistite pomocou špeciálneho čistiaceho prostriedku na chladničky, aby ste zabránili poškodeniu. Zariadenie čistite, keď je v ňom uskladnené len malé množstvo alebo žiadne víno. Čistiť ho je potrebné iba keď je znečistené. Vnútro a skrinku spotrebiča čistite špongiou navlhčenou v teplej vode s prídavkom neutrálneho čistiaceho prostriedku Opláchnite čistou teplou vodou a osušte mäkkou handričkou. Žiadne časti spotrebiča nečistite v umývačke riadu. Pred opätovným zapnutím spotrebiča počkajte aspoň 7 minút, pretože časté štartovanie môže poškodiť kompresor.

Čistenie tesnenia dverí: Tesnenia dverí musíte čistiť každé 3 mesiace, aby sa zabezpečilo ich správne utesnenie. Ako je uvedené nižšie: Odstráňte: Uchopte tesnenie dverí a vytiahnite ho v smere šípky, aby ste postupne vybrali celé tesnenie dverí. Kefu namočte do vody alebo do liehu. Najskôr vyčistite drážku tesnenia dverí poťahovaním kefy tam a späť. Potom utrite povrch tesnenia dverí utierkou namočenou vo vode alebo v bežnom alkohole. Nakoniec umyte tesnenie dverí a utrite ho dosucha čistou utierkou.Údržba

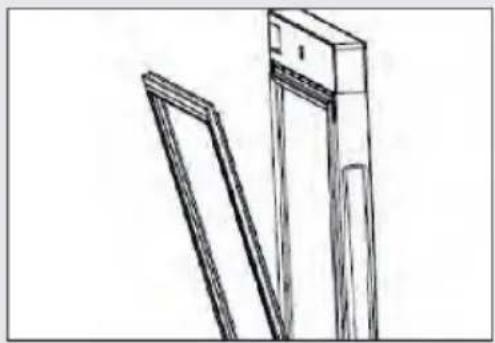

Inštalácia tesnenia dverí po vyčistení: Pred inštaláciou sa uistite, či na tesnení dverí nie je voda. Vložte tesnenie dverí do drážky a rukou ho pevne utláčajte zhora nadol, kým celé tesnenie dverí nezasuniete do drážky. Čistenie poličiek: Všetky poličky sa dajú vybrať a vyčistiť. Vyberte všetky fľaše. Každú poličku trochu nadvihnite a vyberte. Poličku vyčistite mäkkou handričkou. Pred opätovným vložením počkajte, kým poličky neuschnú. VAROVANIE: Po odpojení napájania počkajte najmenej 7 minút, kým ho znova pripojíte.319 Príslušenstvo

Skontrolujte príslušenstvo a literatúru v súlade s týmto zoznamom: bez izolácie. Názov Návod na použitie Bukový stojan na víno Držiak v tvare T Držiak v tvare L Základná doska Konektor základnej dosky Skrutka Kryt Servisná karta HUC44GDEH1

Poznámka Z dôvodu technických zmien a rôznych modelov sa môžu niektoré ilustrácie v tejto príručke líšiť od vášho modelu.

6. Nastaviteľné nožičky

8. Filter s aktívnym uhlím

Obrázok spotrebiča321 Inštalácia

Vyberte spotrebič z obalu. Odstráňte všetok obalový materiál vrátane penovej základne a všetkej lepiacej pásky, ktorá drží príslušenstvo.

2. Podmienky prostredia

Teplota v miestnosti musí byť vždy v rozsahu 10 °C až 38 °C, pretože môže mať vplyv na teplotu vnútri spotrebiča a na jeho spotrebu energie. Spotrebič neinštalujte v blízkosti iných spotrebičov vyžarujúcich teplo (rúry, chladničky) bez izolácie.

3. Požiadavky na priestor

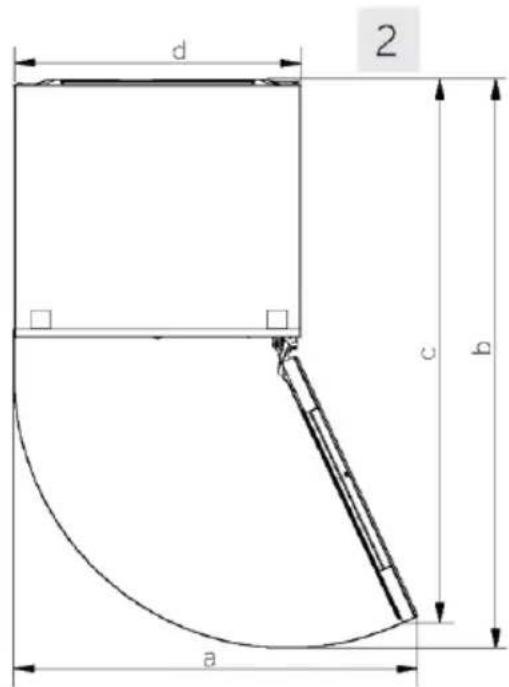

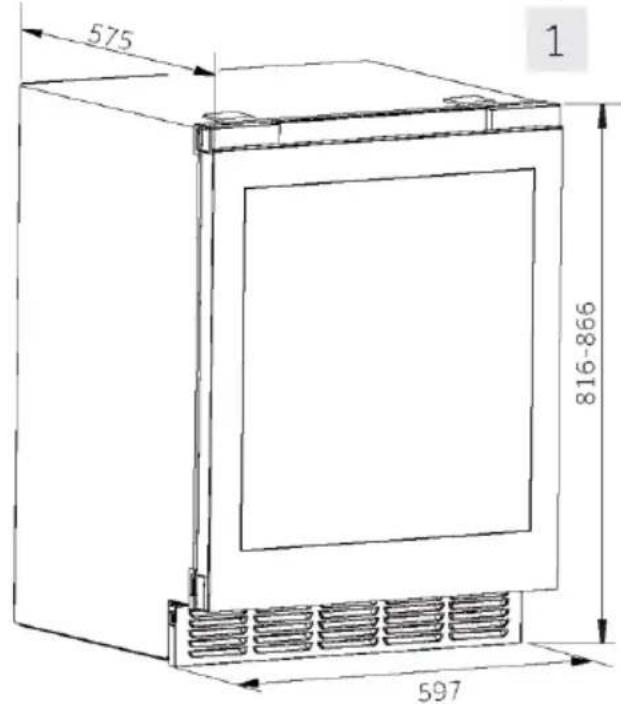

Požadovaný priestor na otvorenie dverí (obr. 1,2). Z dôvodu bezpečnosti a úspory energie sa uistite, že medzera nad spotrebičom je minimálne 4 mm, medzera na ľavom a pravom boku je minimálne 1,5 mm a medzera vzadu je minimálne 10 mm (obr. 3).

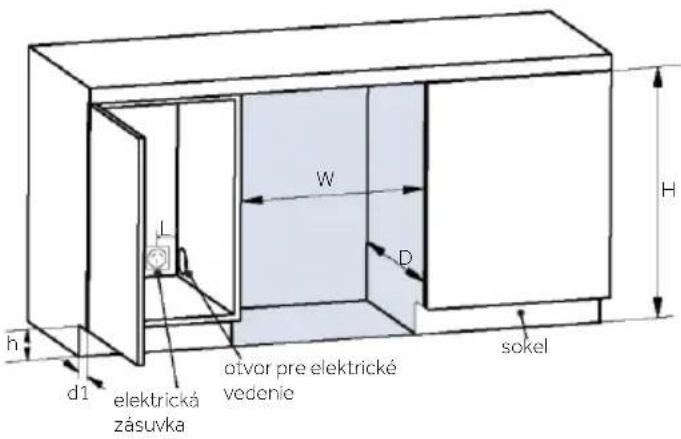

elektrická zásuvka otvor pre elektrické vedenie sokel Rozmery pre inštaláciu spotrebiča: W≥600mm D≥585mm H:820~870mm rozmery sokla skrinky: h: 100~150mm d1: 50~100mm Požadovaná vzdialenosť elektrickej zásuvky od bočnej steny: L≥100mm Rozmery: mm HUC44GDEH1

Po výbere vhodného výklenku postupujte podľa krokov nižšie pre inštaláciu pri zabudovaním.

4. Potrebné nástroje

1) Potrebné nástroje

Poznámka: Sokel by mal byť umiestnený vo vnútri penového vrchného krytu balenia, zatiaľ čo ostatné komponenty by mali byť umiestnené vo vrecku s príslušenstvom.

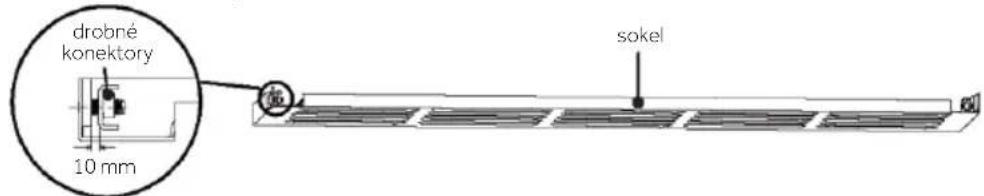

2) Prípravná montáž základnej dosky

Vyberte dosku s 2 malými konektormi a 2 skrutkami-C. Potom skrutkami C namontujte dosku a malé konektory. Poznámka: Neuťahujte skrutky. Ponechajte 10 mm medzeru medzi malými konektormi a doskou, aby ste uľahčili budúcu inštaláciu do priestoru stroja.

5. Inštalácia pevných konzol

Každá vinotéka poskytuje dva typy pevných držiakov, ktoré si môžete vybrať podľa svojho usporiadania nábytku doma. Vyberte príslušné 2 držiaky a 4 skrutky-A a nainštalujte ich tak, ako je znázornené na obrázku nižšie:

Plochým skrutkovačom odstráňte dve malé horné krycie dosky. Zaistite držiak v tvare T pomocou krížového skrutkovača Phillips. Zaistite držiak v tvare I pomocou krížového skrutkovača Phillips

6. Nastavenie dolných nožičiek

Nastavte výšku štyroch spodných nožičiek v spodnej časti skrinky tak, aby vzdialenosť od spodku dvierok k zemi (h) zodpovedala výške sokla skrinky. zvýšenie zníženie Otočením v smere hodinových ručičiek zvýšite výšku skrinky. Otočením proti smeru hodinových ručičiek znížite výšku skrinky. Nastaviteľné spodné nožičky h323 Inštalácia

1) Upravte vzdialenosť držiaka sokla spredu dozadu:

Uvoľnite 2 skrutky na ľavej konzole a 3 skrutky na pravej konzole. Nastavte konzoly spredu dozadu, aby ste sa uistili, že predná hrana konzol je vo vodorovnej vzdialenosti od vonkajšieho povrchu telesa dverí rovnajúcej sa hĺbke podstavca (d) (50~100 mm) + 2 mm. Utiahnite skrutky, aby ste konzoly pevne zaistili.

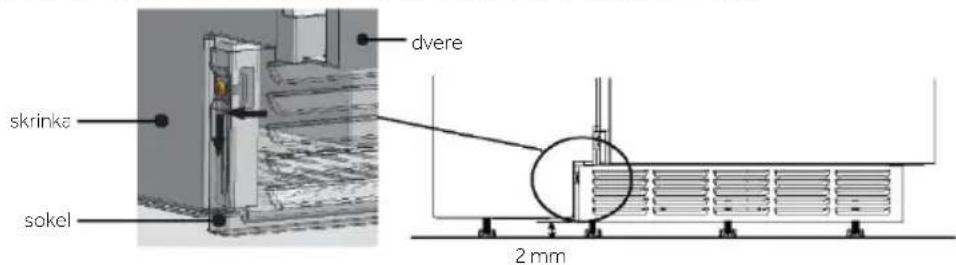

2) Nainštalujte sokel

Vložte zostavený sokel do štvorcových otvorov na vnútorných konzolách skrinky. Posuňte sokel nadol a ponechajte aspoň 2 mm medzeru od zeme, aby ste uľahčili mobilitu. Zaistite sokel utiahnutím skrutiek na oboch stranách.

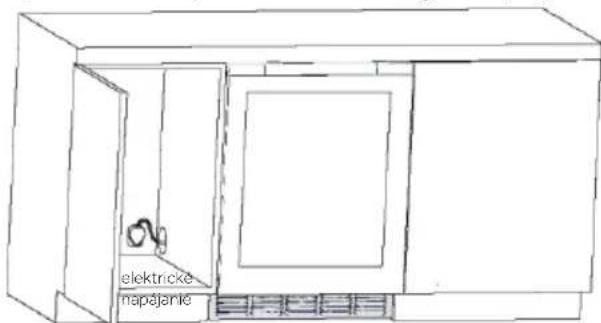

Poznámka: Uistite sa, že zásuvka elektrickej siete je umiestnená v priľahlom priestore zapustenej oblasti.

2) Zaistite konzoly do skrinky:

Vezmite 4 skrutky-B, v závislosti od zvolených konzol, podľa obrázka nižšie bezpečne pripojte a upevnite výrobok ku skrini. dvere d+2 ľavá konzola pravá konzola skrinka skrinka sokel dvere 2 mm elektrické napájanieInštalácia

Nasledujúci obrázok znázorňuje pripojenie a upevnenie ľavej konzoly ku skrinke. Postup pre pravú stranu je rovnaký.

Upevnite skrutky v hornej časti hornej skrinky Upevnite skrutky na bočné panely skrinky

Tento výrobok je navrhnutý so závesmi na pravej strane. Ak treba zmeniť smer otvárania na ľavú stranu, dodržte nasledujúci postup. Ak treba vymeniť záves, kontaktujte našich technikov zo servisu a požiadajte o pomoc.

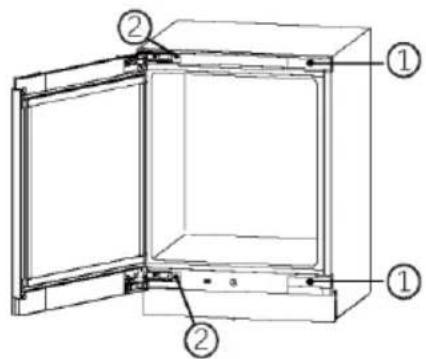

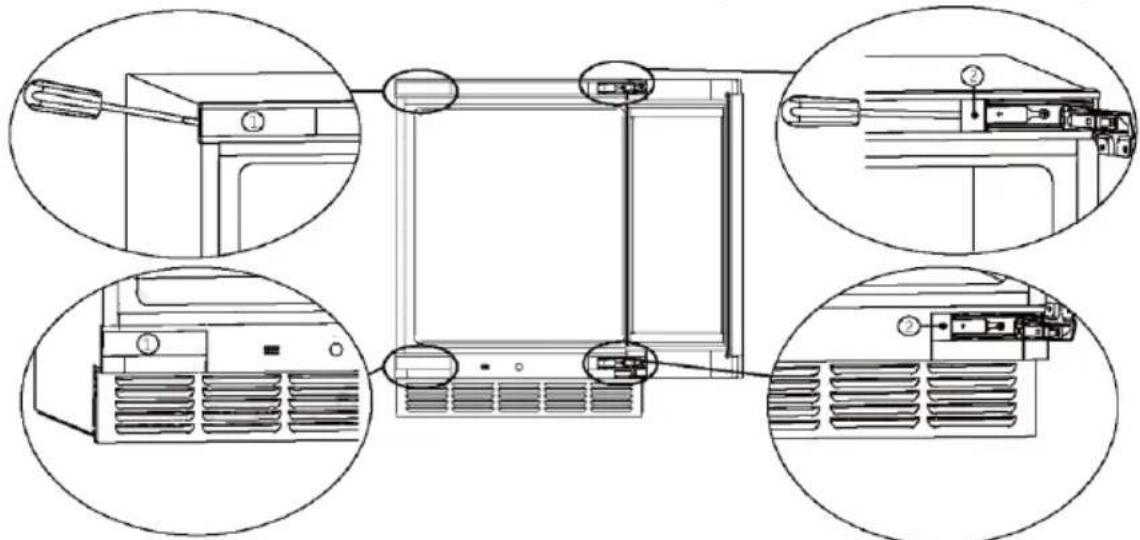

1) Demontáž krycích panelov skrinky

Odstráňte bočný krycí panel bez závesov: Otvorte dvere a plochým skrutkovačom vypáčte panely označené „ “ na polohách znázornených na schéme. Odstráňte bočný krycí panel so závesom: Otvorte dvere, stlačte jeden koniec krycieho panela prstami (pri odstraňovaní stlačte zakrivený koniec „ “) a plochým skrutkovačom vypáčte druhý koniec panela v miestach znázornených na obrázku označených „ “. Poznámka: Po odstránení krycích panelov ich bezpečne uschovajte pre budúce použitie.

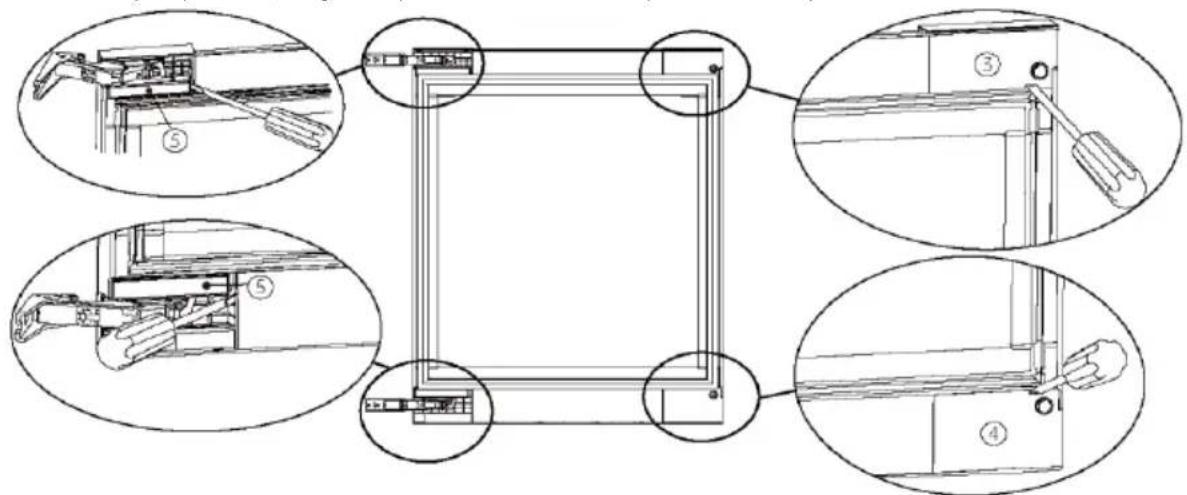

Nechajte jednu osobu držať dvere oboma rukami. Požiadajte inú osobu, aby odstránila upevňovacie skrutky horného a spodného závesu. Potom opatrne rozoberte dvere vrátane horných a spodných závesov a skrinky kabeláže tak, že ich zdvihnete. záves skrutky325 Inštalácia

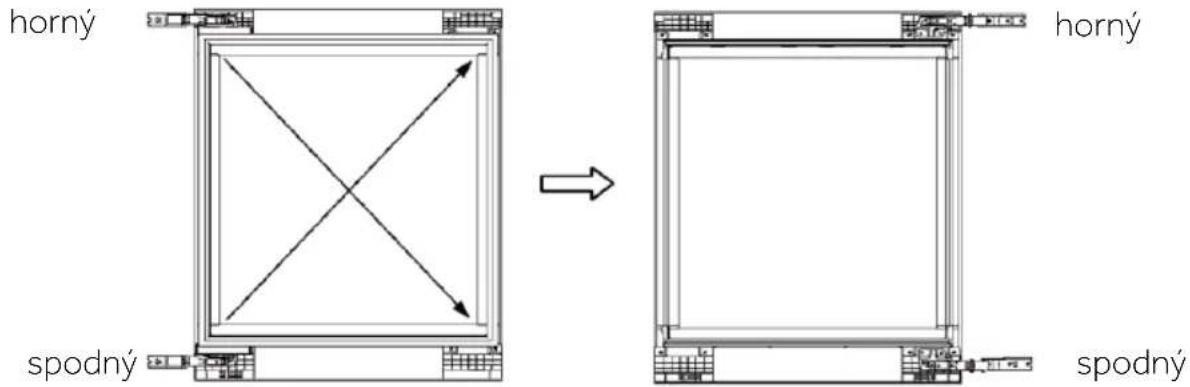

Umiestnite dvere tak, aby panel dverí smeroval nahor na plošinu (vyhnite sa nárazom). Plochým skrutkovačom opatrne vypáčte pravý horný a spodný panel označený ako „ “ a „ “, ako aj ľavý horný a dolný panel označený „ “, na polohách znázornených na schéme. Dávajte pozor, aby ste pri odstraňovaní panelov nepoškodili tesnenie dverí. Poznámka: Po odstránení panelov ich bezpečne uschovajte pre budúce použitie.

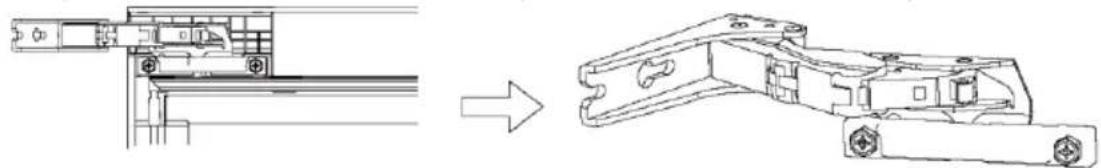

4) Výmena horných a dolných závesov:

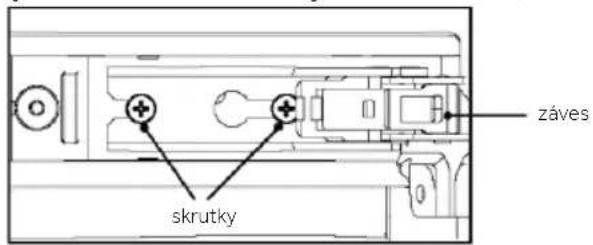

Kľúčom odstráňte skrutky, ktoré zaisťujú závesy na mieste. Odstráňte horný aj spodný záves (spôsob demontáže horného a spodného závesu je rovnaký). Posuňte horný a spodný záves do diagonálnych polôh, ako vidno na obrázku nižšie. Nakoniec kľúčom bezpečne upevnite skrutky závesu na mieste.

5) Inštalácia panela dverí:

Nainštalujte krycie panely horného a spodného závesu „ “, pravý bočný horný a dolný krycí panel závesu „ “ a „ “ (nájdete vo vrecku s príslušenstvom ) do príslušnej polohy na dverách. Uistite sa, že sú správne nainštalované a nie sú uvoľnené.

horný horný spodný spodnýInštalácia

6) Inštalácia dverí:

Zaistite skrutky horného a spodného závesu v ľavom hornom a ľavom dolnom rohu skrinky. Skrutky neuťahujte. Ponechajte medzeru na inštaláciu závesu. Zarovnajte horné a spodné závesy dverí so skrutkami a nainštalujte ich na miesto. Utiahnite všetky 4 skrutky.

7) Inštalácia krycích panelov skrinky

Zameňte odstránené panely medzi polohami „ “ a „ “ a potom ich nainštalujte na ich príslušné pozície.

Bezúdržbový mazací olej sa nachádza v puzdre kompresora. Ak je spotrebič naklonený, tento olej sa môže počas prepravy dostať do uzatvoreného systému rúrok. Pred pripojením spotrebiča ku zdroju napájania počkajte 0,5 hodiny (obr. 6), aby olej stiekol späť do puzdra.

11. Elektrické zapojenie

Pred každým pripojením skontrolujte, či: napájanie, zásuvka a istenie zodpovedajú typovému štítku. je sieťová zásuvka uzemnená a nie je pripojený žiadny adaptér s viacerými zásuvkami ani predlžovací kábel. sú zástrčka a zásuvka správne zapojené. Zástrčku pripojte k správne nainštalovanej domácej zásuvke.

VAROVANIE! Poškodený napájací kábel musia vymeniť v zákazníckom servise, aby sa zabránilo nebezpečenstvu (pozrite záručný list).

12. Zmena smeru otvárania dverí

Pred pripojením spotrebiča ku zdroju napájania musíte skontrolovať, či nemusíte zmeniť smer otvárania dverí sprava (pri dodaní) doľava, ak to vyžaduje miesto inštalácie a využiteľnosť spotrebiča.

VAROVANIE! Spotrebič je ťažký. Zmenu smeru zatvárania dverí musia vykonávať dve osoby. Pred akoukoľvek činnosťou najskôr odpojte spotrebič od elektrickej siete. Spotrebič nenakláňajte o viac než 45°, aby ste predišli poškodeniu chladiaceho systému.

Odstráňte všetok obalový materiál. Patrí sem penová základňa a všetka lepiaca páska, ktorá drží príslušenstvo vinotéky zvnútra aj zvonku. Odložte ich mimo dosahu detí a zneškodnite za dodržania predpisov o ochrane životného prostredia. Pred vložením vína spotrebič umyte vodou a jemným čistiacim prostriedkom zvnútra aj zvonka. Po vyrovnaní spotrebiča do vodorovnej polohy a jeho vyčistení počkajte pred pripojením k elektrickej sieti minimálne 2 hodiny. Ak bola vaša vinotéka z nejakého dôvodu naklonená, počkajte 24 hodín a až potom ju zapojte. Pozrite časť INŠTALÁCIA. Po pripojení jednotky k elektrickej zásuvke ju pred vykonaním akýchkoľvek nastavení nechajte aspoň 30 minút bežať, aby sa aklimatizovala. Teplota sa automaticky nastaví na 12 °C. Ak je to potrebné, môžete tieto teploty zmeniť manuálne. Pozrite si časť TEPLOTA.

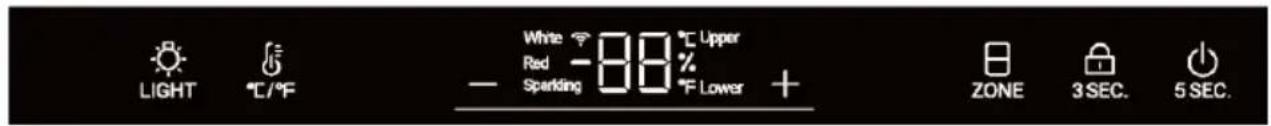

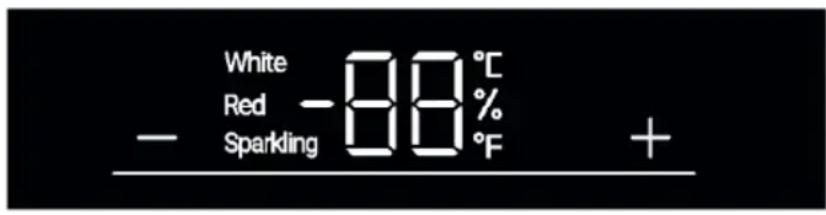

2. Dotykové tlačidlá

Tlačidlá na ovládacom paneli sú dotykové tlačidlá, ktoré reagujú na ľahký dotyk prsta.

Tlačidlo vnútorného osvetlenia

Tlačidlo zmeny °C/°F

Tlačidlo výberu teplotnej zóny

4. Funkcia automatického uzamknutia

V stave uzamknutia obrazovky dlhým stlačením tlačidla uzamknutia na 3 s sa na obrazovke zobrazí 3, 2 a 1, obrazovka sa odomkne a ikona uzamknutia je napoly rozsvietená. Ak neurobíte žiadny úkon, obrazovka sa uzamkne automaticky po 30 s.V stave uzamknutia obrazovky sa rozsvietia všetky ikony uzamknutia a tlačidlá na obrazovke displeja budú nefunkčné (okrem tlačidla osvetlenia);

Prednastavenia Po pripojení jednotky do elektrickej zásuvky ju pred vykonaním akýchkoľvek nastavení nechajte aspoň 30 minút v prevádzke, aby sa aklimatizovala. Keď sa spotrebič po odpojení od elektrického napájania znovu zapne, môže trvať niekoľko hodín, kým sa dosiahne správna teplota. Presný čas sa líši v závislosti od prostredia a nastavenia teploty.

Stlačením tlačidla alebo začne blikať displej. Stlačením tlačidla alebo nastavte požadovanú teplotu. Rozsah nastavenia teploty: 5 – 20 °C(41 – 68 °F). Prestaňte stláčať tlačidlo na 3 sekundy, teplota sa tým potvrdí.

7. Funkcia Mode (Režim) alebo Zone (Zóna)

Prestaňte stláčať tlačidlo na 3 sekundy, teplota sa tým potvrdí. V odomknutom stave svieti celá ikona „ “. Ak je aktuálny displej v hornej teplotnej zóne, rozsvieti sa horná ikona a dolná ikona bude vypnutá. Ak v danom čase stlačíte tlačidlo „ “, rozsvieti sa dolná ikona a horná zhasne. Odporúčané nastavenia teploty Pre rôzne druhy vína sa odporúčajú nasledujúce teploty. Červené víno +13 °C až +20 °C) (+55 °F až + 68 °C) Šumivé víno Prosecco +5 °C až + 8 °C (+41 °F až +47 °F) Biele víno + 9 °C až +12 °C (+48 °F až +54 °F)

Ak víno skladujete dlhší čas, mali by ste ho skladovať pri teplote od +10 °C do +12 °C (50 °F až +54 °F).

8. Pohotovostný režim

Obrazovka displeja sa po 30 sekundách automaticky stlmí. Rozsvieti sa automaticky po stlačení akéhokoľvek tlačidla alebo po otvorení dverí.329 Použitie

Teplota vnútri spotrebiča je ovplyvnená nasledujúcimi faktormi:

Frekvencia otvárania dverí Umiestnenie spotrebiča Východiskové nastavenie je 12 °C Keď displej prestane blikať, vráti sa späť k zobrazovaniu aktuálnej teploty vo vinotéke. Dosiahnutie nastavenej teploty bude nejaký čas trvať.

Stlačením tlačidla „ “ sa prepína hodnota medzi stupňami Fahrenheita a Celzia.

Tlačidlo „ “ podržte 3 sekundy, ikona „ “ začne rýchlo blikať a automaticky sa prepne do režimu konfigurácie.

12. Funkcia pamäte po vypnutí

Ak dôjde k výpadku elektrického napájania, vinotéka automaticky uloží nastavenú teplotu. Po obnovení napájania bude pracovať na základe teploty nastavenej pred výpadkom napájania.

13. Funkcia kompenzácie nízkej teploty

Vinotéka má funkciu kompenzácie nízkej teploty, ktorá zaisťuje stabilitu teploty: Keď je teplota vnútri spotrebiča nižšia ako nastavená teplota, vinotéka automaticky aktivuje funkciu kompenzácie nízkej teploty a zohreje spotrebič. Keď teplota v spotrebiči dosiahne nastavenú teplotu, funkcia kompenzácie nízkej teploty sa automaticky vypne.

14. Alarm otvorenia dverí

Ak necháte dvere otvorené dlhšie ako 1 minútu, začne pípať bzučiak a bude zapnutý dovtedy, kým dvere nezatvoríte alebo nestlačíte niektoré tlačidlo na paneli displeja. Následne bzučiak prestane pípať

Ako aktivovať modul Wi-Fi: Stlačte tlačidlo „ “ na 3 sekundy, aby ste aktivovali Wi-Fi

• Modul Wi-Fi sa zapne a začne blikať ikona Wi-Fi

• Ikona bude blikať, ak je vinotéka zaregistrované, ale Wi-Fi je vypnutá

• Ak je vinotéka zaregistrovaná a pripojená, ikona Wi-Fi ostane svietiť

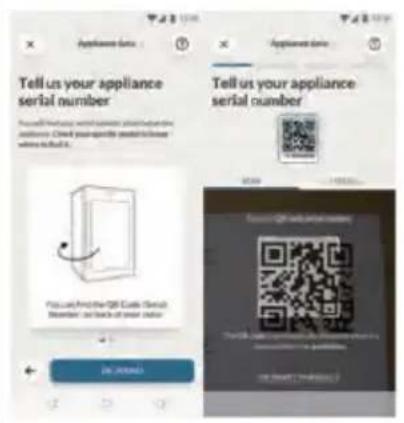

• Naskenujte QR kód alebo manuálne zadajte sériové číslo Krok 5

• Aktivujte Wi-Fi stlačením tlačidla „ “ LIGHT na spotrebiči na 3 sekundy. Krok 6

• Ikona Wi-Fi bude blikať, bude prebiehať proces párovania

• Na dokončenie procesu párovania budete mať 5 minút

• Po dokončení procesu prestane ikona Wi-Fi blikať a zostane svietiť POZNÁMKATipy na úsporu energie

Tipy na úsporu energie Uistite sa, že je spotrebič správne vetraný (pozrite časť INŠTALÁCIA). Spotrebič neinštalujte na priame slnečné svetlo ani do blízkosti zdrojov tepla (napr. kachle, ohrievače). Zabráňte zbytočne nízkej teplote v spotrebiči. Čím je nižšia nastavená teplota v spotrebiči, tým vyššia bude spotreba energie. Dvere spotrebiča otvárajte čo najmenej a na čo najkratšie. Neprekračujte určené množstvo fliaš, aby ste nebránili prúdeniu vzduchu. Tesnenia dverí udržiavajte čisté, aby boli dvere vždy správne zatvorené. Konfigurácia s najvyššou úsporou energie vyžaduje, aby bola zásuvka, box na potraviny a police umiestnené v spotrebiči na mieste, v akom boli dodané z výroby a aby boli potraviny umiestnené bez blokovania výstupu vzduchu z potrubia.333 Vybavenie

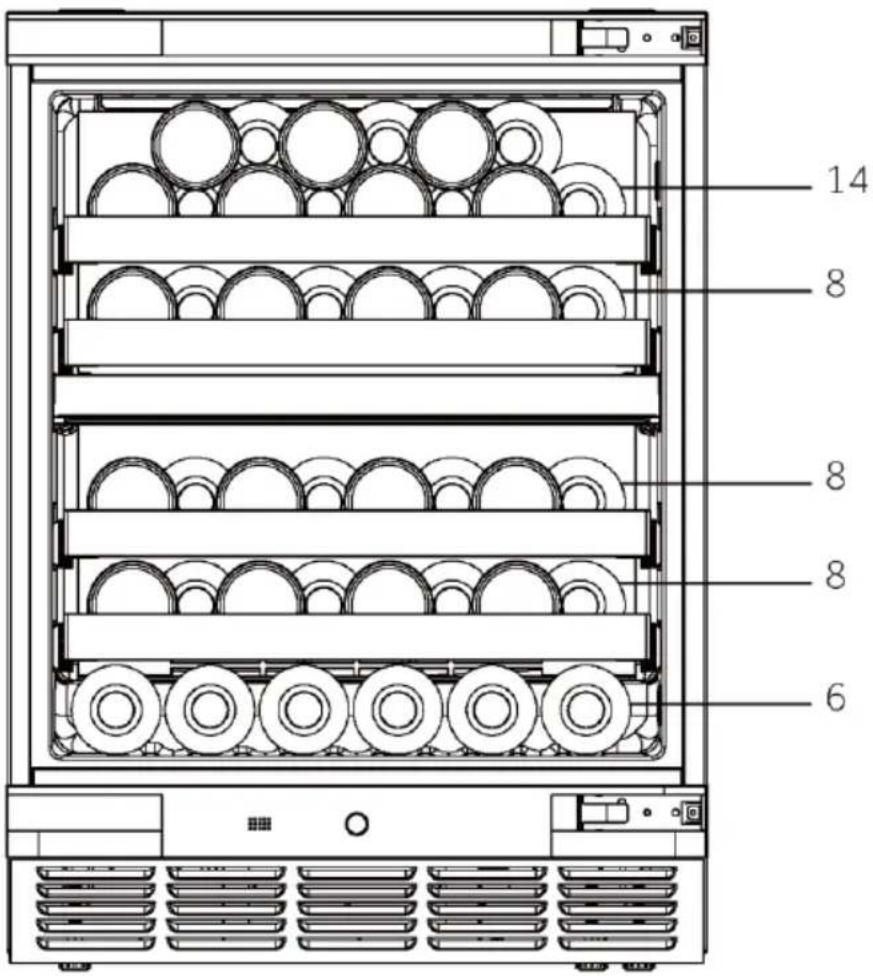

1. Poličky sú navrhnuté pre jednoduché skladovanie a vyberanie vína zo spotrebiča.

Môžete ich čistiť mäkkou handričkou.

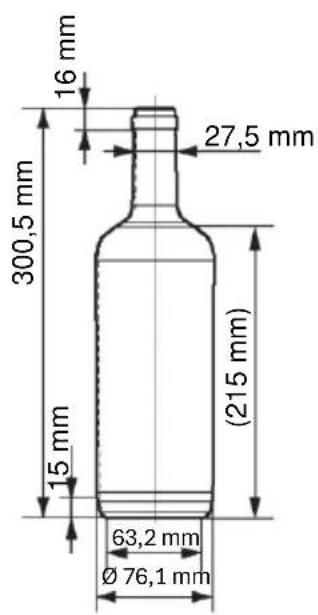

2. Bežné fľaše s priemerom 76 mm sa dajú stohovať.

3. Fľaše Magnum sa dajú uložiť na prvú alebo tretiu policu.

4. Množstvo sa môže líšiť od zobrazeného počtu alebo fliaš, ak sú fľaše naukladané

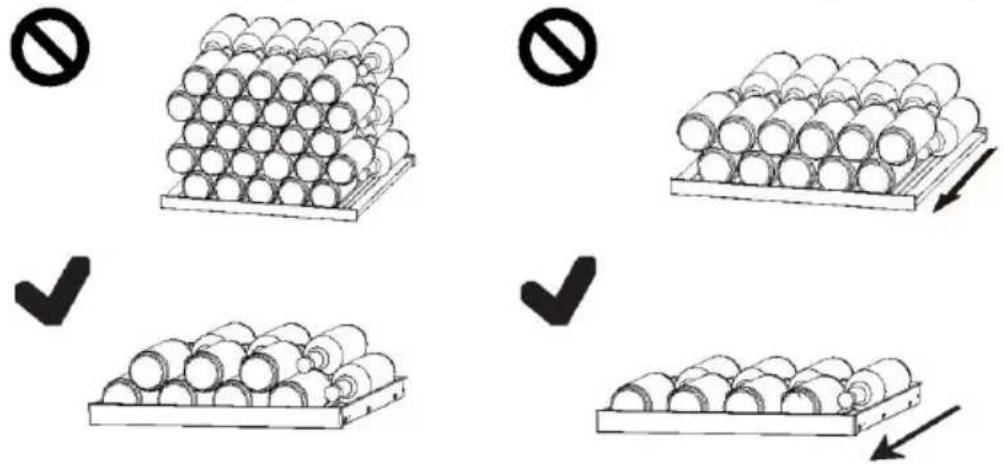

iným spôsobom. Rada na usporiadanie vašej vinotéky Odporúčame vám, aby počet vínových fliaš nepresiahol dve vrstvy na každej poličke a hmotnosť na polici nesmie presiahnuť 18 kg, čo je nosnosť police. Pred vložením fliaš do vinotéky sa uistite, či sú poličky na víno úplne stabilné. Okrem toho sa uistite, že z políc nevyčnieva žiadna fľaša, aby ste zabránili nárazu fliaš do sklenených dverí pri zatváraní.

Interiérové LED osvetlenie sa rozsvieti po otvorení dverí. Ak chcete zapnúť osvetlenie, keď sú dvere zatvorené, dotknite sa tlačidla „ “. Opätovným dotykom tlačidla osvetlenie zhasnete. V záujme zvýšenia energetickej účinnosti by sa mali svetlá vypnúť, pokiaľ si vinotéku práve neprezeráte.Starostlivosť a čistenie

10 - Starostlivosť a čistenie

Odmrazovanie vinotéky sa vykonáva automaticky; nie je potrebná žiadna manuálna činnosť.

2. Výmena LED žiarovky

Osvetlenie využíva ako zdroj svetla LED, ktoré sa vyznačujú nízkou spotrebou energie a dlhou životnosťou. Ak sa vyskytnú nejaké abnormality, kontaktujte zákaznícky servis. Pozrite časť ZÁKAZNÍCKY SERVIS.

VAROVANIE! LED žiarovku nevymieňajte sami. Výmenu musí vykonať iba výrobca alebo autorizovaný servisný zástupca. Parametre LED žiarovky: Napätie: 12 V Maximálny výkon: 4 W

3. Dlhodobé nepoužívanie

Odpojte napájací kábel. Vyčistite spotrebič a tesnenie dverí podľa vyššie uvedeného popisu. Dvere nechajte otvorené, aby sa vo vnútri nevytvárali nepríjemné pachy.

4. Premiestňovanie spotrebiča

1. Vyberte všetky fľaše a odpojte spotrebič zo zásuvky elektrickej siete.

2. Police a ďalšie pohyblivé diely vo vinotéke zaistite lepiacou páskou.

3. Vinotéku nenakláňajte o viac ako 45°, aby ste predišli poškodeniu chladiaceho systému.

5. Výmena vzduchu s filtrom s aktívnym uhlím

Spôsob, akým vína naďalej zrejú, závisí od okolitých podmienok. Pre zachovanie vína je preto rozhodujúca kvalita vzduchu. V spodnej časti zadnej steny spotrebiča je namontovaný filter s aktívnym uhlím, aby zostal prechádzajúci vzduch v optimálnej kvalite.

Poznámka Odporúčame vám, aby ste filter menili raz ročne. Filtre môžete zakúpiť u svojho predajcu.

Výmena filtra: Uhlíkový voštinový modul sa nachádza v spodnej časti prepážky (na obrázku je označená šípkou). Ak ho chcete odstrániť, stlačte západku na skrinke uhlíkového voštinového modulu a vytiahnite ju smerom von. Vkladanie filtra: Zarovnajte spodnú časť nového modulu s inštalačným otvorom, zatlačte ho dovnútra, kým nezačujete „kliknutie“, aby sa inštalácia dokončila.335 Riešenie problémov

Mnoho vyskytujúcich sa problémov môžete vyriešiť sami bez osobitných odborných znalostí. V prípade problému skontrolujte všetky zobrazené možnosti a pred kontaktovaním zákazníckeho servisu postupujte podľa nasledujúcich pokynov. Pozrite časť ZÁKAZNÍCKY SERVIS. VAROVANIE!

Pred údržbou spotrebič vypnite a vytiahnite zástrčku zo zásuvky. Údržbu elektrického zariadenia môže vykonávať iba kvalifikovaný elektrikár, pretože neodborné opravy môžu spôsobiť značné následné škody. Poškodený prívod môže v záujme eliminácie akéhokoľvek rizika vymeniť len výrobca, jeho servisný zástupca alebo rovnako kvalifikovaná osoba.

Kód chyby Príčina Riešenie L2 L3 Alarm nízkej teploty, keď je teplota ovládacieho snímača príliš nízka;

regulácie teploty. H2 H3 Keď je teplota ovládacieho snímača príliš vysoká, na displeji sa zobrazí alarm vysokej teploty;

Problém Možná príčina Možné riešenie Kompresor nefunguje. Zástrčka nie je vsunutá do zásuvky. Vsuňte zástrčku do sieťovej zásuvky. Spotrebič sa zapína často alebo ostáva zapnutý príliš dlho. Príliš vysoká vonkajšia teplota. V takom prípade je normálne, že spotrebič beží dlhšie. Spotrebič bol dlhšie vypnutý. Zvyčajne chvíľu trvá, kým spotrebič úplne vychladne. Zatvorené dvere spotrebiča netesnia dobre. Zatvorte dvere a uistite sa, že je spotrebič umiestnený na rovnom povrchu a že sa v ňom nenachádzajú potraviny alebo nádoba, ktoré by blokovali dvere. Dvere boli otvorené príliš často alebo príliš dlho. Neotvárajte dvere príliš často. Tesnenia dverí sú špinavé, opotrebované, popraskané alebo nezarovnané. Vyčistite tesnenie dverí alebo ho dajte vymeniť v zákazníckom servise. Nie je zabezpečené požadované prúdenie vzduchu. Zaistite dostatočnú ventiláciu. Nastavená teplota je príliš nízka. Problém sa vyrieši sám, keď sa dosiahne požadovaná teplota. Vnútro vinotéky je špinavé a/alebo zapácha. Vnútro vinotéky je potrebné vyčistiť. Vyčistite vnútro vinotéky. V spotrebiči nie je dostatočne nízka teplota. Nastavená teplota je príliš vysoká. Resetujte teplotu. Nedávno ste vložili ďalšie fľaše. Nechajte uplynúť určitú dobu, aby nedávno pridané fľaše dosiahli požadovanú teplotu. Zatvorené dvere spotrebiča netesnia dobre. Zatvorte dvere. Dvere boli otvorené príliš často alebo príliš dlho. Neotvárajte dvere príliš často. Tesnenia dverí sú špinavé, opotrebované, popraskané alebo nezarovnané. Vyčistite tesnenie dverí alebo ho dajte vymeniť v zákazníckom servise. V spotrebiči je príliš nízka teplota. Nastavená teplota je príliš nízka. Resetujte teplotu. Vytváranie kondenzátu na vnútornej strane chladiaceho priestoru. Príliš teplé a príliš vlhké prostredie. Zvýšte teplotu. Zatvorené dvere spotrebiča netesnia dobre. Zatvorte dvere. Dvere boli otvorené príliš často alebo príliš dlho. Neotvárajte dvere/zásuvku príliš často.

Na vonkajšom povrchu vinotéky sa vytvára kondenzát. Príliš teplé a príliš vlhké prostredie. Vo vlhkom podnebí je to normálne a zmení sa to po poklese vlhkosti. Dvere nie sú tesne zatvorené. Dochádza ku kondenzácii chladného vzduchu v spotrebiči a teplého vzduchu mimo neho. Dbajte na to, aby boli dvere zavreté tesne a aby tesnenie správne tesnilo. Spotrebič vydáva neobvyklé zvuky Spotrebič nie je umiestnený na rovnom povrchu. Nastavte nožičky, aby ste spotrebič vyrovnali do vodorovnej polohy. Spotrebič sa dotýka nejakého predmetu v jeho okolí. Odstráňte predmety v okolí spotrebiča.337 Riešenie problémov

Problém Možná príčina Možné riešenie Počuť slabý zvuk podobný prúdeniu vody. Je to normálne

Nefunguje osvetlenie interiéru alebo chladiaci systém. Zástrčka nie je vsunutá do zásuvky elektrickej siete. Vsuňte zástrčku do sieťovej zásuvky. Porucha zdroja napájania. Skontrolujte prívod elektrickej energie do miestnosti. Zavolajte miestnu elektrárenskú spoločnosť. LED žiarovka nie je v poriadku. Kontaktujte servis kvôli výmene. Boky chladiča a lišty dverí sa zahrievajú Je to normálne.

Dvere sa nezatvárajú správne Spotrebič nie je vyrovnaný. Vyrovnajte spotrebič pomocou vyrovnávacích nožičiek. Dvere sú zablokované. Skontrolujte blokovania, ako sú napríklad fľaše alebo poličky. Ak chcete kontaktovať technickú pomoc, navštívte našu webovú stránku: https://corporate.haier-europe.com/en/ V sekcii „webové stránky“ vyberte značku svojho produktu a svoju krajinu. Stránka vás presmeruje na konkrétnu webovú stránku, kde nájdete telefónne číslo a formulár na kontaktovanie technickej pomoci.Technické údaje

Špecifikácie výrobku podľa nariadenia EÚ č. 2019/2016 Značka Haier Názov/identifikačný kód modelu HUC44GDEH1 Kategória Vinotéka Trieda energetickej účinnosti

1) na základe výsledkov štandardného testovania po dobu 24 hodín. Skutočná spotreba energie závisí od skutočného

prostredia, množstva naložených fliaš, nastavenej teploty, otvárania a zatvárania dverí atď.

2) Menovitá spotreba energie je hodnota získaná podľa štandardného testovania, keď vinotéka nezapne vnútorné svetlo.

- rozšírené mierne pásmo: „tento chladiaci spotrebič je určený na použitie pri teplotách okolia od 10 °C do 32 °C“; - mierne pásmo: „tento chladiaci spotrebič je určený na použitie pri teplotách okolia od 16 °C do 32 °C“; - subtropické pásmo: „tento chladiaci spotrebič je určený na použitie pri teplotách okolia od 16 °C do 38 °C“; - tropické pásmo: „tento chladiaci spotrebič je určený na použitie pri teplotách okolia - od 16 °C do 43 °C“; Normy a smernice Tento výrobok spĺňa požiadavky všetkých príslušných smerníc ES s príslušnými harmonizovanými normami, ktoré ustanovujú označenie CE.339 Zákaznícky servis

13 - Zákaznícky servis

Odporúčame vám náš zákaznícky servis Haier a použitie originálnych náhradných dielov. Ak máte problém so svojím spotrebičom, najskôr si pozrite časť RIEŠENIE PROBLÉMOV. Ak tam nenájdete riešenie, kontaktujte svojho miestneho predajcu alebo Servis a podporu na www.haier.com, kde nájdete telefónne čísla a najčastejšie otázky a kde môžete aktivovať uplatnenie servisu. Ak chcete kontaktovať náš servis, uistite sa, že máte k dispozícii nasledujúce údaje. Informácie nájdete na typovom štítku. Model

V prípade záruky skontrolujte aj záručný list dodaný s výrobkom. Ak máte všeobecné obchodné otázky, obráťte sa na naše nasledovné adresy v Európe: Európske adresy Haier Krajina* Poštová adresa Krajina Poštová adresa Taliansko Haier Europe Trading SRL Via De Cristoforis, 12 21100 Varese TALIANSKO Francúzsko Haier Europe Trading SRL Via De Cristoforis, 12 21100 Varese TALIANSKO Španielsko Portugalsko Haier Iberia SL Pg. Garcia Faria, 49-51 08019 Barcelona ŠPANIELSKO Belgicko-FR Belgicko-NL Holandsko Luxembursko HaierBeneluxSA Anderlecht Route de Lennik 451 BELGICKO Nemecko Rakúsko Haier Deutschland GmbH Hewlett-Packard-Str. 4 D-61352 Bad Homburg NEMECKO Poľsko Česko Maďarsko Grécko Rumunsko Rusko Haier Poland Sp. zo.o. Al. Jerozolimskie 181B 02-222 Warszawa POĽSKO Spojené kráľovstvo Haier Appliances UK Co. Ltd. One Crown Square Church Street East Woking, Surrey, GU21 6HR

DOSTUPNOSŤ NÁHRADNÝCH DIELOV: Termostaty, snímače teploty, dosky plošných spojov a svetelné zdroje sú k dispozícii minimálne sedem rokov po uvedení poslednej jednotky modelu na trh. Kľučky, závesy dverí, podnosy a koše minimálne na obdobie siedmich rokov a tesnenia dverí na minimálne 10 rokov po uvedení poslednej jednotky modelu na trh. Minimálna záruka je: 2 roky pre krajiny EÚ, 3 roky pre Turecko, 1 rok pre Spojené kráľovstvo, 1 rok pre Rusko, 3 roky pre Švédsko, 2 roky pre Srbsko, 5 rokov pre Nórsko, 1 rok pre Maroko, 6 mesiacov pre Alžírsko, Tunisko nevyžaduje žiadnu zákonnú záruku. Ďalšie informácie o produkte nájdete na stránkach https://eprel.ec.europa.eu/ alebo si oskenujte QR kód na štítku s údajmi o elektrickej spotrebe spotrebičaNakladanie vínnych fliaš
