MANUALE UTENTE HUC44GDEH1 HAIER

Cantinetta Guida per l'utente

104 Grazie Grazie per aver acquistato un prodotto Haier. Leggere attentamente queste istruzioni prima di utilizzare l'elettrodomestico. Le istruzioni contengono informazioni importanti per ottimizzare l'uso dell'elettrodomestico e garantire l'installazione, l'uso e la manutenzione sicuri e corretti. Conservare il presente manuale in un luogo comodo, in modo da poterlo sempre consultare per un uso sicuro e corretto dell'elettrodomestico. Se l'elettrodomestico viene venduto, ceduto o abbandonato in caso di trasloco, trasferire anche il presente manuale in modo che il nuovo proprietario possa comprendere l'uso dell'elettrodomestico e delle avvertenze di sicurezza.

Avvertenza - Informazioni importanti per la sicurezza

Informazioni generali e consigli

Informazioni ambientali

Smaltimento Contribuire a proteggere l'ambiente e la salute umana. Collocare l'imballo in appositi contenitori affinché venga riciclato. Contribuire al riciclo dei rifiuti delle apparecchiature elettriche ed elettroniche. Non smaltire gli elettrodomestici contrassegnati con questo simbolo assieme ai rifiuti domestici. Conferire il prodotto presso la struttura di riciclo locale o rivolgersi all'ufficio comunale preposto.

Pericolo di lesioni o soffocamento! I refrigeranti e i gas devono essere smaltiti in maniera professionale. Accertarsi che la tubazione del circuito del refrigerante non sia danneggiata prima di smaltirla correttamente. Scollegare l'elettrodomestico dalla rete elettrica. Tagliare il cavo di alimentazione e smaltirlo. Rimuovere vassoi e cassetti, fermaporte e guarnizioni, per evitare che bambini e animali domestici rimangano chiusi nell'elettrodomestico. Gli elettrodomestici vecchi possono avere ancora un valore residuo. Un metodo ecologico per lo smaltimento garantisce il recupero e il riutilizzo delle materie prime utili. Il ciclopentano, una sostanza infiammabile che non danneggia l'ozono, viene utilizzato come espansore per la schiuma isolante. Garantendo il corretto smaltimento del prodotto, si contribuisce a prevenire conseguenze negative per l'ambiente e per la salute umana. Per informazioni più dettagliate sul riciclo di questo prodotto, rivolgersi alla municipalità locale, all'azienda addetta allo smaltimento dei rifiuti domestici o al punto vendita dov'è stato acquistato.IT

Infor ma zi o ni per la s ic urez za Questo elettrodomestico deve essere utilizzato solo per la conservazione del vino. Prima di accendere l'elettrodomestico per la prima volta, leggere i seguenti consigli sulla sicurezza: AVVERTENZA!

Operazioni preliminari al primo utilizzo ► Accertarsi dell'assenza di danni dovuti al trasporto. ► Rimuovere tutti gli imballi, tenerli fuori dalla portata dei bambini e smaltirli nel rispetto dell'ambiente. ► Per garantire la totale efficienza del circuito del refrigerante, attendere almeno mezz'ora prima di installare l'elettrodomestico. ► L'elettrodomestico deve essere maneggiato sempre da almeno due persone perché è pesante. Installazione ► Installare l'elettrodomestico in un luogo asciutto e ben ventilato. Assicurarsi che lo spazio superiore dell'apparecchio sia di almeno 4 mm, che a sinistra e a destra sia di almeno 1,5 mm e che sul retro sia di almeno 10 mm. ► AVVERTENZA: le aperture di ventilazione nell'involucro dell'elettro- domestico o nella struttura a incasso devono rimanere sempre libere. ► Non collocare mai l'elettrodomestico in zone umide o soggette a schizzi d'acqua. Pulire e asciugare schizzi e macchie d'acqua con un panno morbido e pulito. ► Non installare la cantinetta in ambienti non adeguatamente isolati o riscaldati (ad es. in garage). La cantinetta non è stata progettata per funzionare a temperature ambiente inferiori a 10 °C. ► Non installare l'elettrodomestico esposto alla luce diretta del sole o in prossimità di fonti di calore (ad es. stufe o radiatori). ► Installare l'elettrodomestico a livello in un'area adatta alle dimensioni e all'uso. ► Accertarsi che i dati elettrici sulla targhetta siano conformi all'alimentazione elettrica. In caso contrario, rivolgersi a un elettricista. ► L'elettrodomestico funziona con corrente elettrica 220- 240 Vca / 50 Hz. Oscillazioni anomale della tensione possono causare il mancato avvio dell'elettrodomestico, danni al controllo della tempe- ratura o al compressore oppure rumori anomali durante il funziona- mento. In tal caso, è opportuno montare un regolatore automatico. ► Non adoperare prese multiple o cavi di prolunga.IT

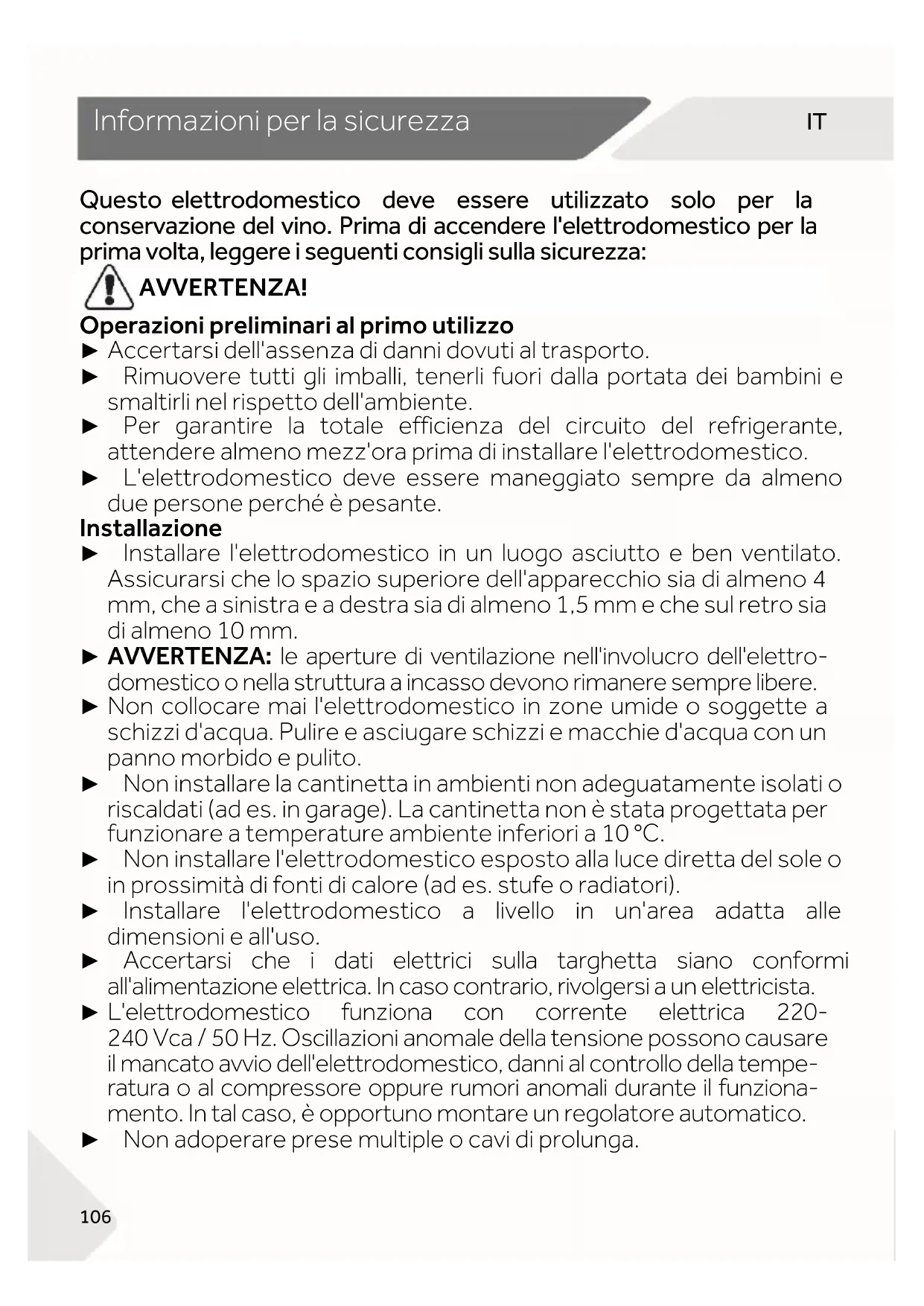

Informazioni per la sicurezza

► AVVERTENZA: Non applicare prese multiple o alimentatori portatili sulla parte posteriore dell'elettrodomestico.

AVVERTENZA: quando l'elettrodomestico viene collocato nella sede prescelta, accertarsi che il cavo di alimentazione non sia incastrato o danneggiato.

Non calpestare il cavo di alimentazione.

Per l'alimentazione elettrica utilizzare una presa separata collegata a terra e facilmente accessibile. L'elettrodomestico deve essere collegato a terra.

Solo per il Regno Unito: il cavo di alimentazione dell'elettrodome stico è dotato di una spina a 3 conduttori (collegata a terra) adatta a una presa standard a 3 conduttori (collegata a terra). Non tagliare né smontare mai il terzo conduttore (collegamento a terra). Dopo l'installazione dell'elettrodomestico, la spina deve essere accessibile.

AVVERTENZA: non danneggiare il circuito di refrigerazione. Utilizzo quotidiano ► Questo elettrodomestico può essere utilizzato da bambini di almeno 8 anni, da persone con ridotte capacità fisiche, sensoriali o mentali e da persone inesperte solo sotto stretta sorveglianza o se hanno appreso le modalità di utilizzo sicuro dell'elettrodomestico e sono consapevoli dei relativi pericoli.

Impedire ai bambini di giocare con l'elettrodomestico.

I bambini di età da 3 a 8 anni possono riempire e svuotare gli elettrodomestici refrigeranti, ma non devono pulirli o installarli.

Tenere lontano dall'elettrodomestico i bambini di età inferiore a 3 anni, a meno che non siano costantemente sorvegliati.

La pulizia e la manutenzione non devono essere effettuate da bambini non sorvegliati. ► L'elettrodomestico deve essere posizionato in modo che la spina sia accessibile. ► In caso di perdite di gas illuminante o altri gas infiammabili in prossimità dell'elettrodomestico, spegnere la valvola del gas che fuoriesce, aprire porte e finestre e non staccare la spina del cavo di alimentazione dell'elettrodomestico. ► Attendere almeno 7 minuti per ricollegare l'alimentazione dopo averla scollegata.Informazioni per la sicurezza

► Non sollevare l'elettrodomestico tenendolo per le maniglie dello sportello. ► Le chiavi devono essere conservate fuori dalla portata dei bambini e non vicine all'elettrodomestico, per evitare che i bambini vi restino chiusi all'interno. AVVERTENZA!

► Si noti che l'elettrodomestico è impostato per il funzionamento nell'intervallo ambiente specifico compreso tra 10 e 38 °C. L'elettrodomestico potrebbe non funzionare correttamente se lasciato per un lungo periodo a una temperatura superiore o inferiore all'intervallo indicato.

Non collocare articoli inst abili (oggetti pesanti, contenitori pieni d'acqua) sopra l'elettrodomestico, per evitare lesioni personali dovute a cadute o scosse elettriche causate dal contatto con l'acqua. ► Aprire e chiudere lo sportello solo adoperando le maniglie. La distanza tra lo sportello e il vano è molto limitata. Non mettere le mani in queste zone per evitare che le dita rimangano intrappolate. Aprire o chiudere gli sportelli dell'elettrodomestico solo in assenza di bambini nel relativo raggio di movimento.

Non conservare né ut ilizzare materiali esplosivi o corrosivi nell'elettrodomestico o nelle vicinanze.

Non collocare sostanze esplosive (ad es. lattine di aerosol con propellente infiammabile) all'interno di questo elettrodomestico.

Non conservare medicinali, batteri o sostanz e chimiche nell'elettrodomestico. Questo elettrodomestico è destinato ad ambienti residenziali, per cui si sconsiglia di conservare materiali che richiedono temperature rigide. ► Non impostare una temperatura inutilmente bassa nel vano cantinetta. Con impost azioni elevate possono crearsi temperature sotto zero. Attenzione: le bottiglie possono scoppiare ► Non toccare la superficie interna dello scomparto dell'elettrodomestico durante il funzionamento, soprattutto con le mani bagnate, poiché le mani potrebbero c ongelare sulla superficie. ► Per un corretto raffreddamento del vino, non sovraccaricare l'elettrodomestico.IT

Consigli per la sicurezza

► In caso di blackout o prima della pulizia, scollegare l'elettrodomestico. Attendere almeno 7 minuti prima di riavviare l'elettrodomestico, poiché un avvio frequente può danneggiare il compressore.

AVVERTENZA: Non adoperare apparecchiature elettriche all'interno degli scomparti per la conservazione degli alimenti, a meno che non siano del tipo consigliato dal produttore. Per evitare rischi, i cavi di alimentazione danneggiati devono essere sostituiti dall'assistenza clienti (v. scheda di garanzia).

Per prolungare la durata dell'elettrodomestico, evitare di spegnerlo.

Non collocare mai l'elettrodomestico orizzontalmente a terra. Se l'elettrodomestico è stato inclinato di oltre 45°, attendere 24 ore prima di collegarlo. AVVERTENZA!

Consigli per la sicurezz a Manutenzione / pulizia

Accertarsi che i bambini siano sorvegliati se effettuano la pulizia e la manutenzione.

Scollegare l'elettrodomestico dalla rete elettrica prima di effettuare operazioni di manutenzione ordinaria. Attendere almeno 7 minuti prima di riavviare l'elettrodomestico, poiché un avvio frequente può danneggiare il compressore.

Scollegare l'elettrodomestico tenendo la spina e non il cavo. ► Non pulire l'elettrodomestico con spazzole rigide, spazzole metalliche, detersivi in polvere, benzina, acetato di pentile, acetone e soluzioni organiche simili, soluzioni acide o alcaline. Per evitare danni, pulire adoperando un detergente speciale per frigoriferi/congelatori. Alla fine utilizzare acqua calda e una soluzione di bicarbonato di sodio (un cucchiaio di bicarbonato di sodio per litro d'acqua). Sciacquare abbondantemente con acqua e asciugare con un panno. Non adoperare detersivi in polvere o altri detergenti abrasivi. Non lavare le parti rimovibili in lavastoviglie.

AVVERTENZA: non usare oggetti meccanici o utensili diversi da quelli consigliati dal produttore per accelerare lo sbrinamento.

Se il ca vo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un tecnico dell'assistenza o da una persona con analoga qualifica per evitare rischi.Consigli per la sicurezza

► Non cercare di riparare, smontare o modificare personalmente l'elettrodomestico. Per le riparazioni rivolgersi all'assistenza clienti. ► Se le lampadine sono danneggiate, devono essere sostituite dal produttore, da un tecnico dell'assistenza o da una persona con analoga qualifica per evitare rischi.

Eliminare la polvere sul retro dell'unità almeno u na volta all'anno per scongiurare il rischio di incendio e limitare i consumi energetici. ► Non spruzzare o schizzare liquidi sull'elettrodomestico durante la pulizia. ► Per pulire questo elettrodomestico non utilizzare apparecchi a vapore.

Non pulire lo sportello di vetro freddo con acqua calda. Un'improvvisa variazione della temperatura può causare la rottura del vetro. ► Se l'elettrodomestico deve rimanere inutilizzato per lungo tempo, lasciarlo aperto per evitare che all'interno si generino odori sgradevoli. Informazioni sul gas refrigerante AVVERTENZA!

L'elettrodomestico contiene il refrigerante infiammabile ISOBUTANO (R600a). Accertarsi che il circuito del refrigerante non abbia subito danni durante il trasporto o l'installazione. Eventuali perdite di refrigerante possono causare lesioni oculari o incendi. In caso di danni, tenere lontane fonti di fiamme libere, ventilare perfettamente l'ambiente e non collegare o scollegare i cavi di alimentazione dell'elettrodomestico o di altri elettrodome stici. Informare l'assistenza clienti. In caso di contatto con gli occhi, immediatamente sciacquare con acqua corrente e rivolgersi a un oculista.

l'impianto di refrigerazione è ad alta pressione. Non manometterlo. Poiché sono stati utilizzati refrigeranti infiammabili, l'in

stallazione, la movimentazione e la manutenzione dell'elettrodomestico devono essere effettuate attenendosi scrupolosamente alle istruzioni; per lo smaltimento dell'elettrodomestico, rivolgersi a un professionista o all'assistenza post-vendita.IT

Consigli per la sicurezza

Uso previsto Questo elettrodomestico è destinato all'uso domestico e a utilizzi simili a quelli di seguito indicati:

- zone cucina per il personale di negozi, uffici e altri ambienti lavorativi; - aziende agricole e clienti di hotel, motel e altri ambienti residenziali; - bed & breakfast; - catering e servizi simili non al dettaglio.

Per garantire la conservazione sicura del vino, attenersi a queste istruzioni per l'uso.

Nell'altra parte del manuale sono riportate informazioni detta gliate sulla zona più appropriata dello scomparto dell'elettrodomestico in cui conservare determinati tipi di alimenti, considerando la distribuzione della temperatura nei diversi scomparti. Non sono consentiti cambiamenti o modifiche all'elettrodomestico.

Utilizzi errati possono causare pericoli e annullare la garanzia.Consigli per la sicurezza

Smaltimento Il simbolo sul prodotto o sull'imballo indica che non può essere gestito come rifiuto domestico. Il prodotto deve essere conferito in un punto di raccolta per il riciclo delle apparecchiature elettriche ed elettroniche. Garantendo il corretto smaltimento del prodotto, è possibile evitare conseguenze negative per l'ambiente e per la salute umana dovute alla gestione impropria dei rifiuti. Per informazioni più dettagliate sul riciclo di questo prodotto, rivolgersi all'ente locale competente, all'azienda addetta allo smaltimento dei rifiuti domestici o al punto vendita dov'è stato acquistato.

Poiché sono utilizzati gas infiammabili per l'isolamento, per smaltire l'elettrodomestico rivolgersi a un professionista o all'assistenza post- vendita.

Rischio di lesion i da soffocamento! I refrigeranti e i gas devono essere smaltiti in maniera professionale. Accertarsi che la tubazione del circuito del refrigerante non sia danneggiata prima di smaltirla correttamente. Scollegare l'elettrodomestico dalla rete elettrica. Tagliare il cavo di alimentazione e smaltirlo. Rimuovere vassoi e cassetti, fermaporte e guarnizioni, per evitare che bambini e animali domestici rimangano chiusi nell'elettrodomestico.IT

Manutenz io ne ► AVVERTENZA: Prima di effettuare la pulizia, staccare la spina di alimentazione dell'elettrodomestico. ► Non pulire l'elettrodomestico con spazzole rigide, spazzole metalliche, detersivi in polvere, benzina, acetato di pentile, acetone e soluzioni organiche simili, soluzioni acide o alcaline. Per evitare danni, effettuare la pulizia con un detergente speciale per frigoriferi.

Pulire l'elettrodomestico quando è vuoto o quando contiene poco vino. È necessario pulirlo solo quando è sporco. ► Pulire l'interno e l'alloggiamento dell'elet- trodomestico con una spugna inumidita in acqua calda e detergente neutro.

Sciacquare con acqua calda e pulita e asciugare con un panno morbido.

Non lavare i componenti dell'elettrodo

mestico in lavastoviglie. ► Attendere almeno 7 minuti prima di riavviare l'elettrodomestico, poiché un avvio frequente può danneggiare il compressore. Pulire la guarnizione dello sportello:

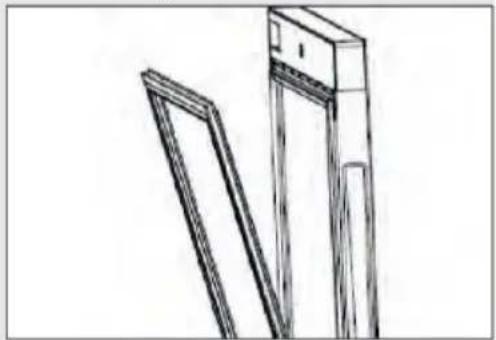

► Le guarnizioni dello sportello devono essere pulite ogni tre mesi per garantire una tenuta adeguata. Effettuare le se

uenti operazioni: rimozione: afferrare la guarnizione dello sportello ed estrarla seguendo la direzione della freccia per ri

muoverla interamente in maniera ordinata. Immergere il pennello in acqua o alcool alimentare e passarlo avanti e indietro sulla scanalatura della guarnizione per pulirla. Pulire, quindi, la superficie della guarnizione dello sportello con un asciugamano imbevuto di acqua o alcool alimentare. Lavare, infine, la guarnizione dello sportello e asciugarla con un asciugamano pulito.Manutenzione

Installazione della guarnizione dello sportello dopo la pulizia: Prima dell'installazione, accertarsi che non vi sia acqua sulla guarnizione dello sportello. Infilare la guarnizione dello sportello nella scanalatura e premerla a mano dall'alto verso il basso fino al completo inserimento. Pulizia dei ripiani:

Tutti i ripiani per gli alimenti possono essere estratti per la pulizia.

Togliere tutte le bottiglie.

Sollevare lievemente ogni ripiano ed estrarlo.

Pulire il ripiano con un panno morbido.

Attendere che i ripiani siano asciutti prima di rimontarli. AVVERTENZA:

Attendere almeno 7 minuti per ricollegare l'alimentazione dopo averla scollegata.IT

Accessori Controllare gli accessori e la documentazione indicati nel seguente elenco: senza isolamento. Nome Manuale dell'utente Portabot- tiglie in faggio Staffa a forma di T Staffa a forma di L Battiscopa Connettore battiscopa Viti Coper- ture Scheda di servizio HUC44GDEH1 1 4 2 2 1 2 10 2 1Descrizione del prodotto

A causa di modifiche tecniche e della varietà dei modelli, alcune illustrazioni riportate nel presente manuale possono essere diverse dall'aspetto reale del modello acquistato. Immagine dell'elettrodomestico

3. Deflettore del condotto

dell'aria posteriore

6. Piedini regolabili

8. Filtro a carboni attivi

9. Ripiano per il vinoIT

► Estrarre l'elettrodomestico dall'imballo. ► Rimuovere tutti i materiali dell'imballo, compresa la base in schiuma e tutto il nastro adesivo che fissa gli accessori.

2. Condizioni ambientali

La temperatura ambiente deve essere sempre compresa tra 10 e 38 °C, poiché può influire sulla temperatura interna dell'elettrodomestico e sui consumi energetici. Non installare l'elettrodo- mestico vicino ad altri elettrodomestici che emettono calore (forni, frigoriferi) senza isolamento.

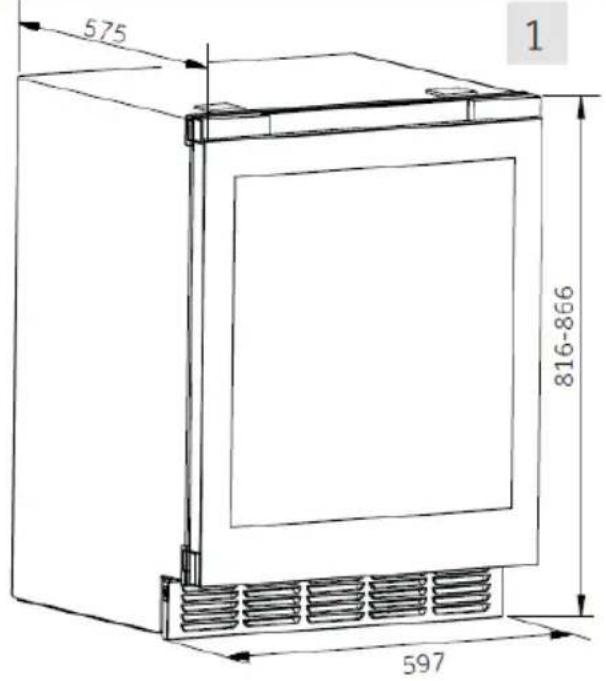

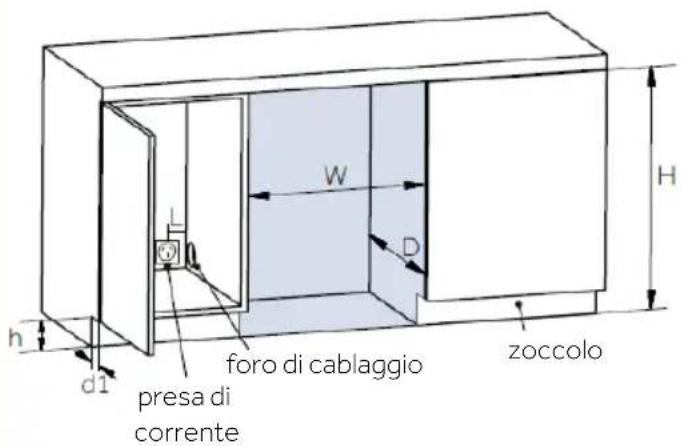

3. Requisiti di spazio

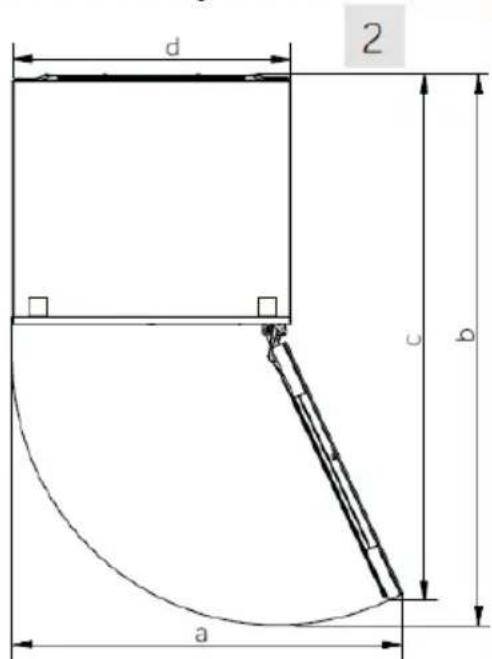

Spazio necessario per aprire la porta (Figure 1 e 2); per motivi di sicurezza ed energia, assicurarsi che lo spazio superiore dell'apparecchio sia di almeno 4 mm, che a sinistra e a destra sia di almeno 1,5 mm e che sul retro sia di almeno 10 mm (Fig. 3). foro di cablaggio zoccolo presa di corrente Dimensioni per l'installazione dell'apparecchio:

dimensioni dello zoccolo:

Distanza necessaria tra la presa di corrente e la parete laterale: L ≥ 100 mm Misure: mm HUC44GDEH1 a 714 b 1905 c 1900 d 597Installazione

Dopo aver individuato lo spazio di incasso adeguato, seguire questi passaggi per questo tipo di installazione.

4. Utensili richiesti

1) Utensili richiesti

staffa a forma di L*2

Nota: lo zoccolo deve essere collocato all'interno della schiuma di copertura superiore dell'imballaggio, mentre gli altri componenti devono essere riposti nel sacchetto degli accessori.

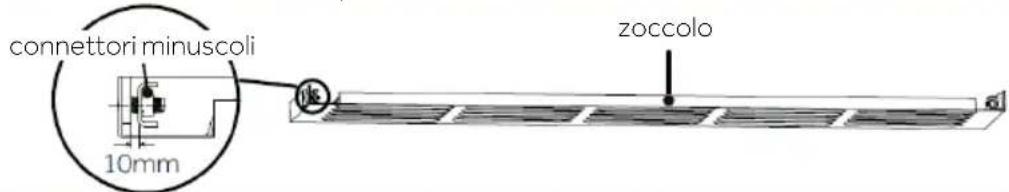

2) Pre-assemblaggio dello zoccolo

Estrarre lo zoccolo con 2 i piccoli connettori e le 2 viti C. Utilizzare quindi le viti C per assemblare lo zoccolo e i piccoli connettori. Nota: non serrare le viti. Lasciare uno spazio di 10 mm tra i connettori piccoli e lo zoccolo per facilitare la futura installazione all'interno dell'elettrodomestico.

5. Installazione di staffe fisse

Ogni cantinetta prevede due tipologie di staffe fisse, da scegliere in base alla disposizione dei mobili della propria casa. Estrarre le 2 staffe e le 4 viti A corrette e installarle come mostrato nello schema seguente:

6. Regolazione dei piedini inferiori

Regolare l'altezza dei quattro piedini inferiori nella parte inferiore del mobile in modo che la distanza dal fondo dello sportello al suolo (a) corrisponda all'altezza dello zoccolo del mobile. connettori minuscoli zoccolo Utilizzare un cacciavite a testa piatta per rimuovere le due piccole piastre di copertura superiori. Fissare la staffa a forma di T utilizzando un cacciavite a croce. Fissare la staffa a forma di L utilizzando un cacciavite a croce. aumenta diminuisce

Ruotare in senso orario per aumentare l'altezza del mobile. Ruotare in senso antiorario per diminuire l'altezza del mobile. Piedini inferiori regolabili oppure hIT

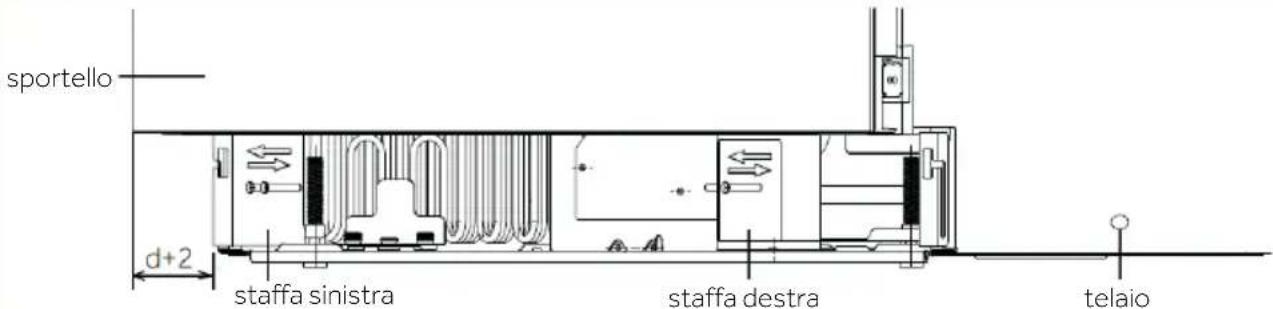

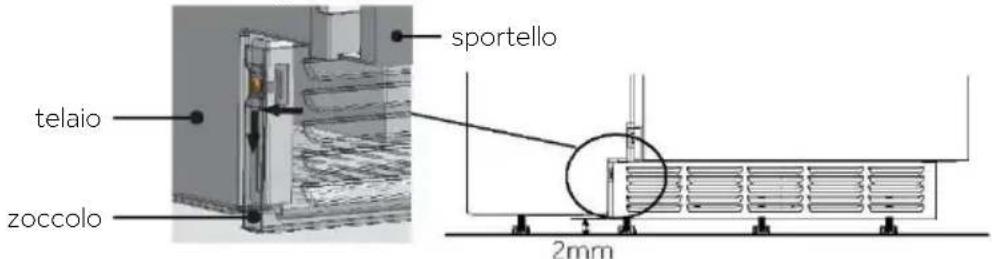

7. Installazione dello zoccolo

1) Regolare la distanza tra la parte anteriore e la parte posteriore della staffa dello zoccolo:

► Allentare le 2 viti sulla staffa sinistra e le 3 viti sulla staffa destra. ► Regolare le staffe da fronte a retro in modo che il loro bordo anteriore si trovi a una distanza orizzontale dalla superficie esterna del corpo dello sportello pari alla profondità dello zoccolo (p) (50~100 mm) + 2 mm. ► Serrare le viti per fissare saldamente le staffe.

2) Installare lo zoccolo

► Inserire lo zoccolo assemblato nei fori quadrati sulle staffe interne del mobile. ► Spostare lo zoccolo verso il basso, lasciando almeno 2 mm di spazio da terra per facilitare la mobilità. ► Fissare lo zoccolo stringendo le viti su entrambi i lati.

8. Fissaggio al mobile

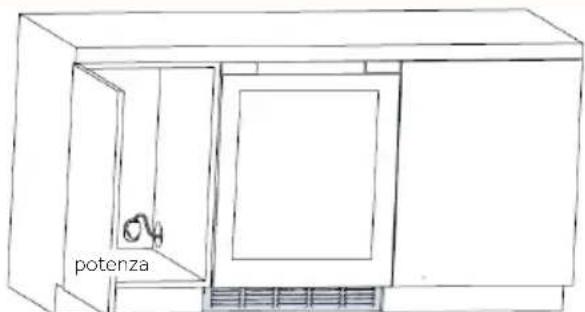

1) Spingere l'elettrodomestico nello spazio di incasso del mobile e collegarlo alla fonte di

alimentazione. Nota: assicurarsi che la presa di corrente sia posizionata all'interno dello spazio adiacente all'area incassata.

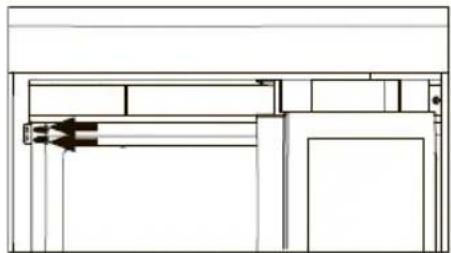

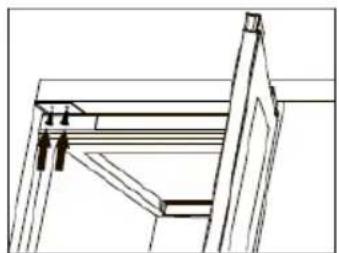

2) Fissare le staffe al mobile:

Prendere 4 viti B, a seconda delle staffe scelte e seguire l'illustrazione sotto per collegare e fissare saldamente l'elettrodomestico al mobile. sportello staffa sinistra staffa destra telaio telaio zoccolo sportello potenzaInstallazione

L'illustrazione seguente mostra il collegamento e il fissaggio della staffa al lato sinistro del mobile. La procedura per il lato destro è la stessa.

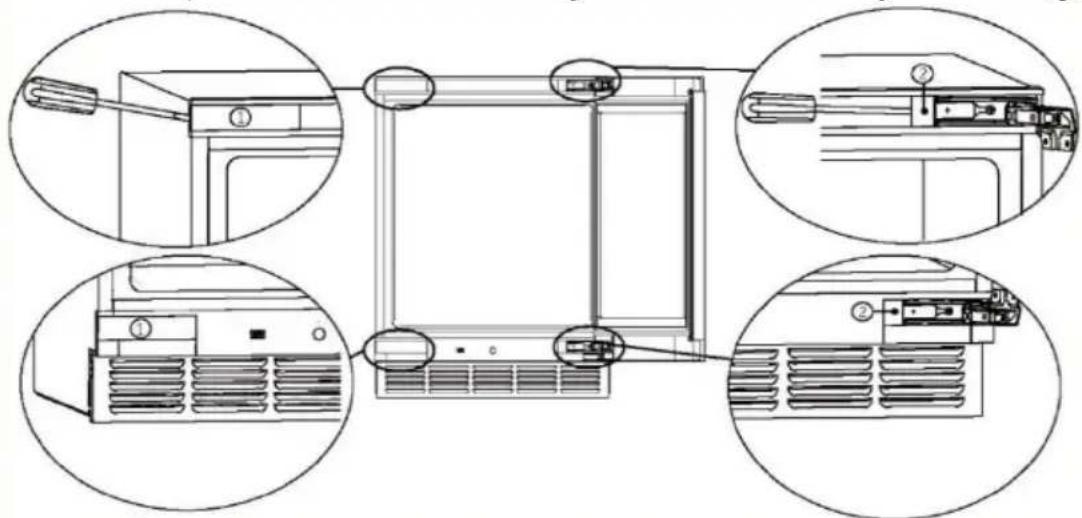

9. Cambio dello sportello da destra a sinistra

Questo prodotto è progettato con cerniere sul lato destro. Se è necessario modificarne l'apertura spostandola sul lato sinistro, seguire questi passaggi. Per la sostituzione della cerniera, contattare i nostri professionisti post-vendita per assistenza.

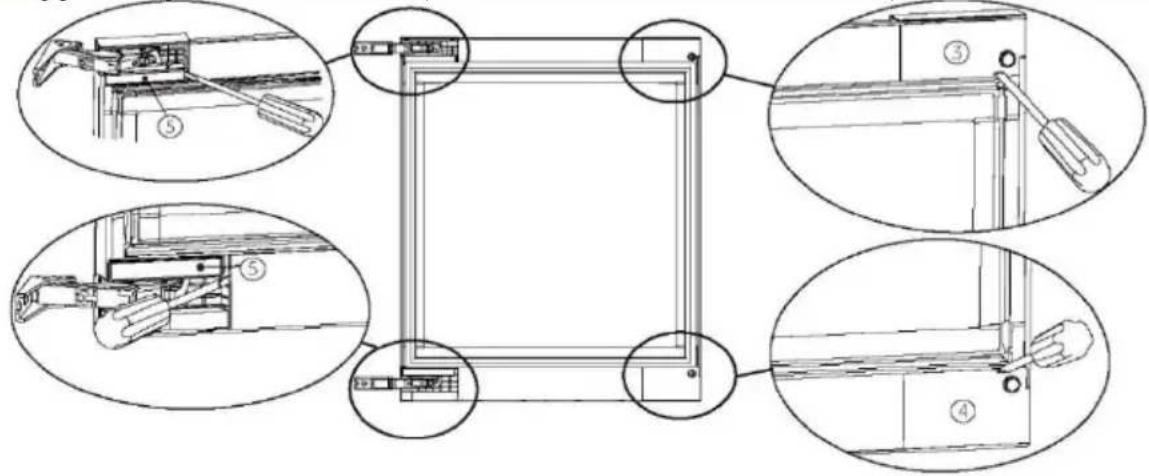

1) Smontaggio dei pannelli di copertura del mobile

► Rimuovere il pannello di copertura del lato senza cerniera: Aprire lo sportello e utilizzare un cacciavite a testa piatta per staccare i pannelli contrassegnati con "①" nelle posizioni mostrate dal diagramma. ► Rimuovere il pannello di copertura lato cerniera: Aprire lo sportello, premere un'estremità del pannello di copertura con le dita (premere l'estremità curva durante la rimozione di "②") e utilizzare un cacciavite a testa piatta per sollevare l'altra estremità del pannello nelle posizioni mostrate dal diagramma e contrassegnate con "②". Nota: dopo averli rimossi, conservare i pannelli di copertura in modo sicuro per utilizzarli in futuro.

2) Smontaggio dello sportello

Chiedere a una persona di tenere lo sportello con entrambe le mani. Chiedere a un'altra persona di rimuovere le viti di fissaggio delle cerniere superiori e inferiori. Quindi, smontare con attenzione lo sportello, comprese le cerniere superiori e inferiori e la scatola portacavi, sollevandola. Fissare le viti alla parte superiore del mobile Fissare le viti ai pannelli laterali del mobile oppure Staffa a forma di L Staffa a forma di T viti cernieraIT

3) Smontaggio del pannello dello sportello

Posizionare lo sportello con il pannello rivolto verso l'alto su una piattaforma (evitare di urtarla). Utilizzare un cacciavite a testa piatta per staccare con cautela i pannelli superiore e inferiore del lato destro, contrassegnati con "③" e "④", nonché i pannelli superiore e inferiore del lato sinistro, contrassegnati con " ⑤", nelle posizioni mostrate nel diagramma. Fare attenzione a non danneggiare la guarnizione dello sportello durante la rimozione dei pannelli. Nota: dopo averli rimossi, conservare i pannelli in modo sicuro per utilizzarli in futuro.

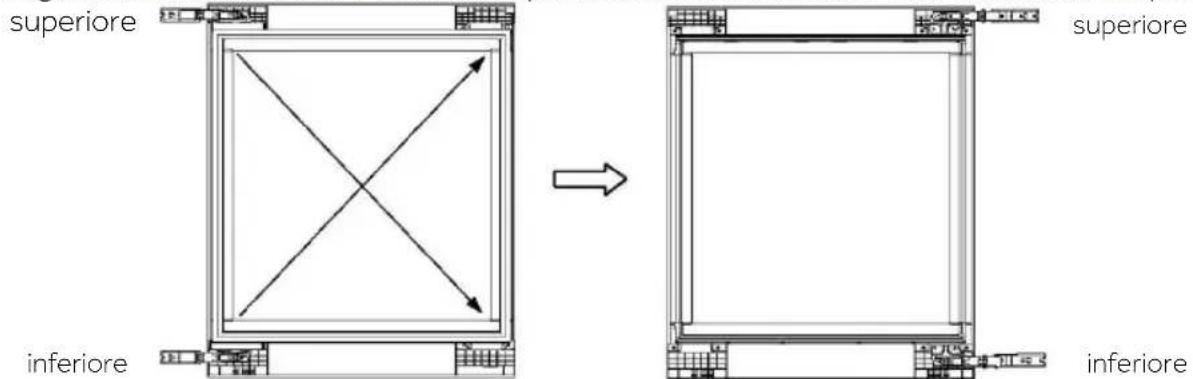

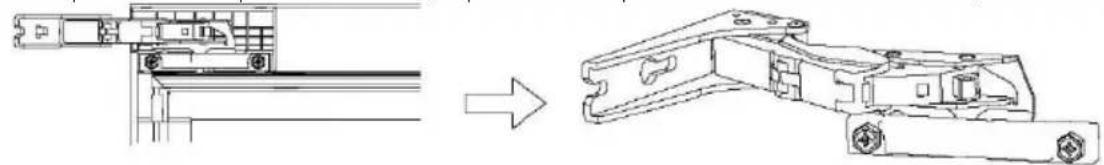

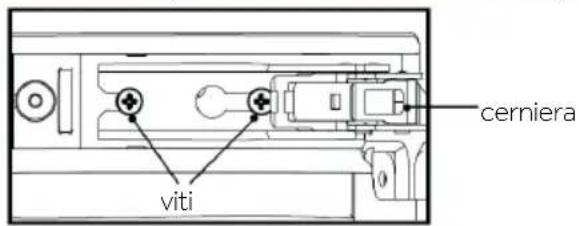

4) Scambio delle cerniere superiori e inferiori:

► Utilizzare una chiave per rimuovere le viti che tengono le cerniere in posizione. Rimuovere sia le cerniere superiori che quelle inferiori (la procedura per smontarle è la stessa). ► Portare le cerniere superiori e inferiori in posizione diagonale, come mostrato nello schema seguente. Infine, utilizzare una chiave per fissare saldamente le viti delle cerniere in posizione.

Installazione del pannello dello sportello: Installare i pannelli di copertura delle cerniere superiori e inferiori

", i pannelli di copertura delle cerniere superiori e inferiori del lato destro " ⑥" e "⑦ " (disponibili nel sacchetto degli accessori ) nelle posizioni corrispondenti sullo sportello. Assicurarsi che siano installati correttamente e che non siano lenti. superiore superiore inferiore inferioreInstallazione

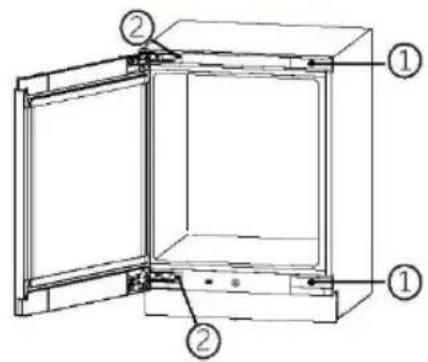

Installazione dello sportello: Fissare le viti delle cerniere superiori e inferiori negli angoli superiore sinistro e inferiore sinistro del mobile. Non serrare le viti; lasciare uno spazio per l'installazione delle cerniere. Allineare le cerniere superiori e inferiori dello sportello con le viti e installarle in posizione. Stringere tutte e 4 le viti.

6) Installazione dei pannelli di copertura del mobile

Scambiare i pannelli rimossi tra le posizioni "① " e "

quindi installarli nelle rispettive posizioni.

Tempo di attesa L'olio di lubrificazione esente da manutenzione si trova nella capsula del compressore. Se l'elettrodomestico è inclinato, durante il trasporto questo olio può infiltrarsi nel sistema di tubazioni chiuse. Prima di collegare l'elettrodomestico all'alimentazione elettrica, attendere 30 minuti (Fig. 6) in modo che l'olio torni nella capsula.

11. Collegamento elettrico

Prima di ogni collegamento, effettuare i seguenti controlli: ► La fonte di alimentazione, la presa e i fusibili sono conformi ai dati indicati nella targhetta. ► La presa di corrente è collegata a terra e non sono utilizzate prese multiple o prolunghe. ► La spina e la presa di corrente sono inserite correttamente. Collegare la spina a una presa domestica installata correttamente. AVVERTENZA!

Per evitare rischi, i cavi di alimentazione danneggiati devono essere sostituiti dall'assistenza clienti (v. scheda di garanzia).

12. Reversibilità dello sportello

Prima di collegare l'elettrodomestico all'alimentazione elettrica, controllare se l'apertura dello sportello deve essere invertita da destra (come consegnato) verso sinistra per facilitare l'uso. AVVERTENZA!

L'elettrodomestico è pesante. Per invertire lo sportello occorrono due persone.

Prima di qualunque operazione, scollegare l'elettrodomestico dalla rete elettrica. ► Non inclinare l'elettrodomestico oltre 45° per evitare danni al sistema di raffreddamento.IT

1. Operazioni preliminari al primo utilizzo

► Togliere tutti i materiali di imballo, compresa la base in schiuma e tutto il nastro adesivo che fissa gli accessori della cantinetta all'interno e all'esterno. Tenerli fuori dalla portata dei bambini e smaltirli nel rispetto dell'ambiente. ► Pulire l'interno e l'esterno dell'elettrodomestico con acqua e un detergente delicato prima di riporre il vino. ► Dopo l'installazione a livello e la pulizia, attendere almeno 2 ore prima di collegare l'elettrodomestico all'alimentazione elettrica. Se la cantinetta è stata inclinata per un motivo qualunque, attendere 24 ore prima di collegarla. Vedere la sezione INSTALLAZIONE. ► Una volta collegata l'unità a una presa di corrente, prima di effettuare qualsiasi regolazione lasciarla in funzione per almeno 30 minuti per l'acclimatamento. ► La temperatura viene impostata automaticamente a 12 °C. È possibile, tuttavia, cambiare manualmente queste temperature. V. TEMPERATURA.

2. Tasti a sfioramento

I pulsanti del pannello di controllo sono tasti a sfioramento che si attivano quando vengono sfiorati lievemente con un dito.

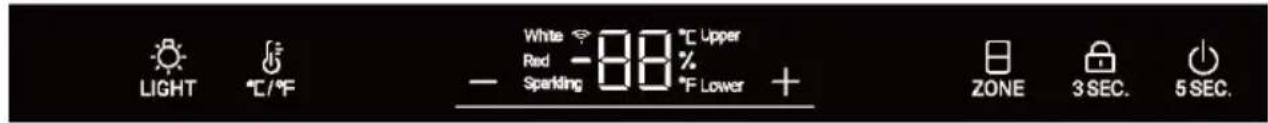

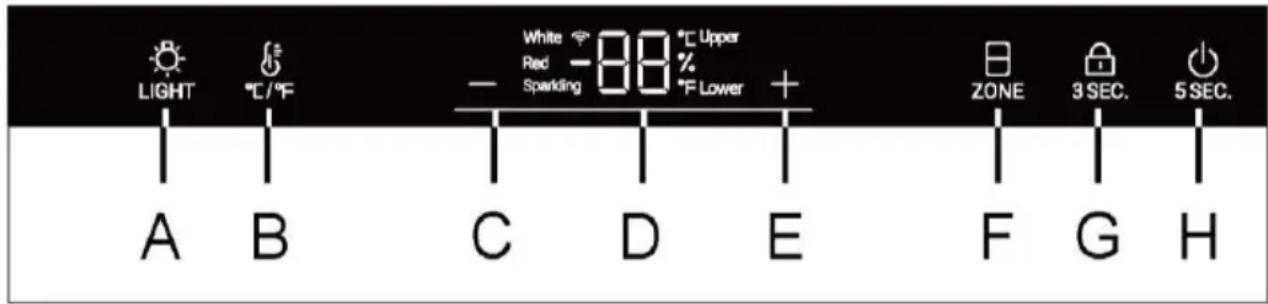

3. Descrizione del pannello di controllo

Pulsante di conversione °C/°F

Pulsante di regolazione della temperatura: giù

Pulsante di regolazione della temperatura: su

Pulsante di selezione della zona di temperatura

Pulsante di accensione

4. Funzione di blocco automatico

Nello stato di blocco del display, tenere premuto per 3 secondi il tasto di blocco; il display indica 3, 2, 1, quindi si sblocca e l'icona di blocco si accende. Se non viene eseguita alcuna operazione, lo schermo si blocca automaticamente dopo 30 secondi. In stato di blocco dello schermo, tutte le icone dei tasti bloccati sono accese e i tasti sul display non funzionano, ad eccezione del tasto di illuminazione.

5. Funzione del pulsante di accensione

A schermo spento toccare un tasto qualunque per accendere il display. Tenendo premuto il tasto di accensione, il display indica 5, 4, 3, 2, 1, quindi l'elettrodomestico si spegne. Quando l'alimentazione è spenta, premere a lungo il tasto di accensione per visualizzare 5, 4, 3, 2 e 1; a questo punto l'alimentazione si accende.Utilizzo

6. Impostazione della temperatura

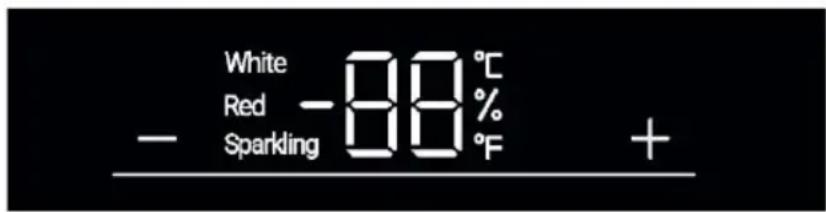

Preimpostazioni ► Dopo aver collegato l'unità a una presa elettrica, attendere l'acclimatamento per almeno 30 minuti prima di effettuare qualunque regolazione. ► Quando l'elettrodomestico viene acceso dopo essere stato scollegato dall'alimentazione elettrica, potrebbero essere necessarie alcune ore per raggiungere le temperature corrette. Il tempo esatto varia a seconda dell'ambiente e dell'i mpostazione della temperatura. Premendo il pulsante o , il display comincia a lampeggiare. Premere il pulsante o per impostare la temperatura desiderata. Intervallo di impostazione della temperatura: 5-20 °C (41-68 °F). Interrompere la pressione del tasto per 3 secondi: a questo punto la temperatura viene confermata.

7. Funzione Modalità o Zona

Interrompere la pressione del tasto per 3 secondi: a questo punto la temperatura viene confermata. In stato di sblocco, l'icona " " è accesa. Se la visualizzazione attuale è inclusa nella zona di temperatura superiore, l'icona superiore è accesa e l'icona inferiore è spenta. A questo punto, premere il tasto " " per accendere l'icona inferiore e spegnere quella superiore. Impostazioni della temperatura consigliate Si consiglia di impostare le seguenti temperature in base alle varie tipologie di vino. Vino rosso Da 13 a 20 °C (55-68 °F) Vino frizzante prosecco Da 5 a 8 °C (41-47 °F) Vino bianco Da 9 a 12 °C (48-54 °F) Se si conserva il vino per lunghi periodi di tempo, si consiglia una temperatura compresa tra 10 e 12 °C (50-54 °F).

Lo schermo del display si attenua automaticamente dopo 30 secondi. Si accende automaticamente quando si tocca un tasto qualsiasi o si apre lo sportello.IT

Avviso Effetti sulle temperature La temperatura nell'elettrodomestico dipende dai seguenti fattori: ► Temperatura ambiente ► Frequenza di apertura dello sportello ► Quantità di bottiglie immagazzinate ► Posizione dell'elettrodomestico L'impostazione predefinita è 12 °C. Quando il display smette di lampeggiare, torna a indicare la temperatura corrente nella cantinetta. Per raggiungere la temperatura impostata occorrerà un po' di tempo.

9. Impostazione della modalità di illuminazione

Premere il pulsante " ". Quando le luci nel vano vengono accese, si accendono gradualmente. Premendo nuovamente il pulsante " ", le luci si spengono gradualmente.

Premendo il pulsante " ", la misurazione dei gradi passa da Fahrenheit a Celsius e viceversa.

Premendo il pulsante " " per 3 secondi, l'icona " " inizia a lampeggiare velocemente ed entra automaticamente nella modalità di configurazione.

12. Funzione di memoria di spegnimento

In caso di blackout, la cantinetta memorizza automaticamente la temperatura impostata. Al ripristino dell'alimentazione, verrà ripristinata la temperatura impostata prima del blackout.

13. Funzione di compensazione bassa temperatura

Per garantire una temperatura stabile, la cantinetta include una funzione di compensazione bassa temperatura: Quando la temperatura dello scomparto è inferiore alla temperatura impostata, la cantina attiva automaticamente la funzione di compensazione bassa temperatura, riscaldando l'elettrodomestico. Al raggiungimento della temperatura impostata dell'elettrodomestico, la funzione di compensazione bassa temperatura si disattiva automaticamente.

14. Allarme sportello aperto

Se lo sportello viene tenuto aperto per più di 1 minuto, viene emesso un segnale acustico di allarme che si disattiva quando lo sportello viene chiuso o quando si preme un tasto qualunque sul pannello del display.Utilizzo

INFORMAZIONI SUL PRODOTTO

Modalità di attivazione del modulo Wi-Fi: Premere il pulsante " " per 3 secondi per attivare il Wi-Fi. • Il modulo Wi-Fi si accende e l'icona inizia a lampeggiare.

• Se la cantinetta è attiva ma la funzionalità Wi-Fi è spenta, l'icona lampeggia.

• Se la cantinetta è attiva e collegata, l'icona Wi-Fi rimane sempre accesa.

• Per ripristinare il Wi-Fi, premere il pulsante " " per 3 secondi.

PROCEDURA DI ACCOPPIAMENTO DELL'APP

15. Modalità di visualizzazione dell'umidità

Tenere premuto il pulsante " " per 3 secondi per accedere alla modalità di visualizzazione dell'umidità. Utilizzare il pulsante " " per visualizzare il valore di umidità per un'altra zona di temperatura. Premere e tenere premuto nuovamente il pulsante " " per 3 secondi o regolare la temperatura per uscire dalla modalità di visualizzazione dell'umidità.

16. Impostazione della modalità Wi-Fi

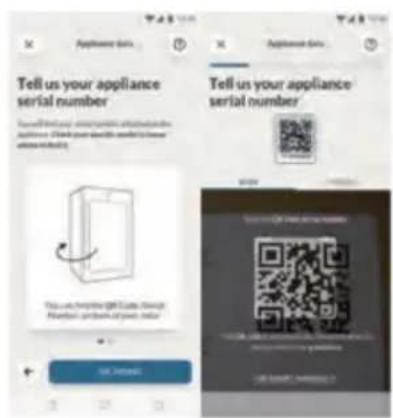

• Effettuare una scan- sione del QR code o inserire manualmente il numero di serie Passo 5

• Premere il pulsante " " sull'elettrodo- mestico per 3 se- condi per attivare la funzionalità Wi-Fi. Passo 6

• Se l'icona Wi-Fi lampeggia, il processo di accoppiamento è in corso

• Il processo di accoppiamento deve essere effettuato entro 5 minuti

• Al termine del processo, l'icona Wi-Fi smette di lampeggiare e rimane sempre accesa. NOTA Passo 1

• Scaricare l'applicazione hOn Passo 2

• Accedere o effettuare la registrazione Passo 3

• Aggiungere un nuovo elettrodomestico selezionando la cantinetta dall'elencoSuggerimenti per il risparmio energetico

► Accertarsi che l'elettrodomestico sia adeguatamente ventilato (v. INSTALLAZIONE).

Non installare l'elettrodomestico esposto alla luce diretta del sole o in prossimità di fonti di calore (ad es. stufe o radiatori). ► Evitare che la temperatura dell'elettrodomestico sia inutilmente bassa. Riducendo la temperatura impostata nell'elettrodomestico, il consumo energetico aumenta. ► Aprire lo sportello dell'elettrodomestico senza spalancarlo e per il più breve tempo possibile.

Per evitare ostruzioni del flusso d'aria, non superare la quantità di bottiglie indicata.

Mantenere pulite le guarnizioni dello sportello in modo che si chiuda sempre perfettamente. ► Per ottimizzare il risparmio energetico, collocare nell'elettrodomestico i cassetti, i contenitori degli alimenti e i ripiani, e riporre gli alimenti senza ostruire l'uscita dell'aria del condotto.IT

1. I ripiani sono progettati per poter conservare e prelevare il vino con facilità. Possono

essere puliti con un asciugamano morbido.

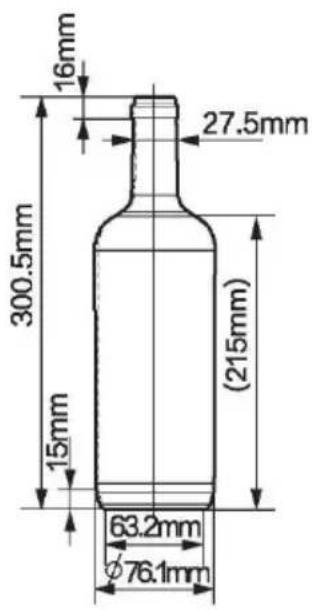

2. Le bottiglie normali con diametro di 76 mm possono essere impilate.

3. Le bottiglie Magnum possono essere impilate sul primo o sul terzo ripiano.

4. La quantità può variare rispetto al numero di bottiglie raffigurate, se queste vengono

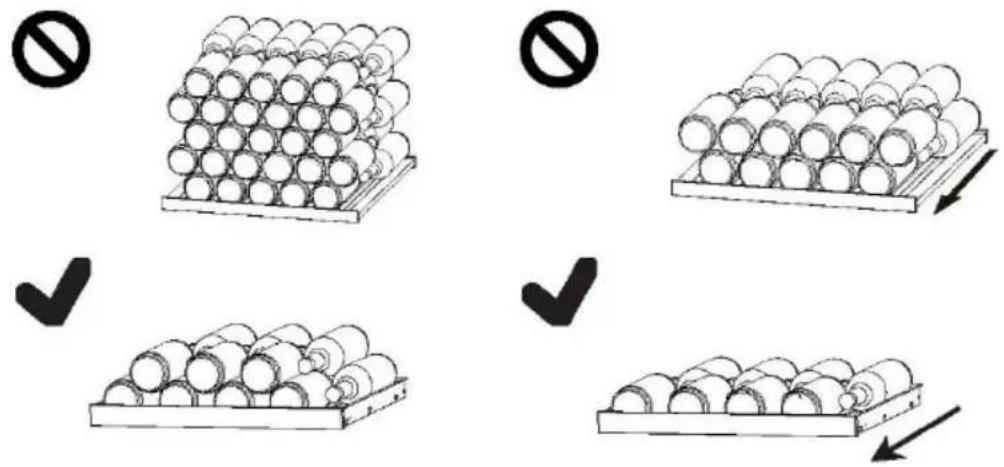

impilate in modo diverso. Consigli per organizzare la cantinetta Raccomandiamo che il numero di bottiglie di vino non superi i due strati su ciascun ripiano e che la capacità portante dei ripiani del vino non superi i 18 kg. Assicurarsi che i ripiani del vino siano perfettamente stabili. Accertarsi, inoltre, che le bottiglie non sporgano dai ripiani per evitare che urtino lo sportello di vetro quando viene chiuso.

La luce interna a LED si accende quando si apre lo sportello. Per accendere la luce con lo sportello chiuso, toccare il pulsante " ". Per spegnere le luci, toccare nuovamente il pulsante. Per incrementare l'efficienza energetica, spegnere le luci quando la cantinetta non è a vista.Cura e pulizia

Lo sbrinamento della cantinetta avviene in modo automatico e non richiede alcuna operazione manuale.

2. Sostituzione della lampada a LED

La lampada utilizza una sorgente luminosa a LED, che riduce i consumi energetici e garantisce una lunga durata. In caso di anomalie, rivolgersi all'assistenza clienti. V. ASSISTENZA CLIENTI. AVVERTENZA!

Non sostituire personalmente la lampada a LED. La lampada a LED deve essere sostituita solo dal produttore o da un tecnico dell'assistenza autorizzato. Parametri della lampada a LED: Tensione: 12 V Potenza massima: 4 W

3. Inutilizzo per lunghi periodi

Scollegare il cavo di alimentazione. Pulire l'elettrodomestico e le guarnizioni dello sportello come descritto precedentemente. Lasciare lo sportello aperto per evitare lo sviluppo di cattivi odori all'interno.

4. Spostamento dell'elettrodomestico

1. Togliere tutte le bottiglie e scollegare l'elettrodomestico.

2. Fissare con nastro adesivo i ripiani e le altre parti mobili nella cantinetta.

3. Non inclinare la cantinetta oltre 45° per evitare di danneggiare il sistema di refrigerazione.

5. Ricambio dell'aria con filtro ai carboni attivi

La modalità con cui i vini continuano a maturare dipende dalle condizioni ambientali. La qualità dell'aria, quindi, è determinante per la conservazione del vino. Nella parte inferiore della parete posteriore dell'elettrodomestico è applicato un filtro ai carboni attivi per garantire sempre una qualità ottimale. Avviso

Si consiglia di sostituire il filtro una volta all'anno. I filtri sono disponibili presso il rivenditore. Sostituzione del filtro: Il modulo a nido d'ape in carbonio si trova nella parte inferiore del divisorio (indicato dalla freccia nello schema). Per rimuoverlo, premere il fermo sulla scatola del modulo e tirarlo verso l'esterno.

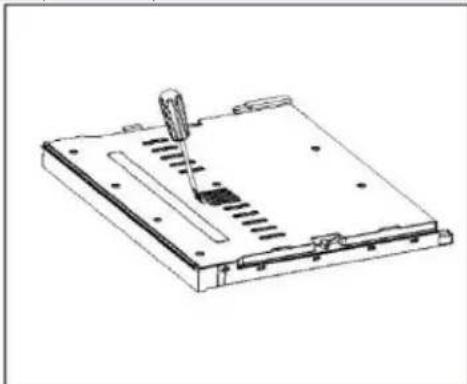

Inserimento del filtro:

Allineare la parte inferiore del nuovo modulo con la feritoia per l'installazione e premerlo fino a sentire un "clic" per completare l'installazione.IT

Soluzione dei problemi

Soluzi one dei pr oblem i Molti problemi possono essere risolti personalmente senza particolari competenze. In caso di problemi, consultare tutte le soluzioni possibili indicate e attenersi alle seguenti istruzioni prima di contattare l'assistenza post-vendita. V. ASSISTENZA CLIENTI. AVVERTENZA!

► Prima di effettuare la manutenzione dell'elettrodomestico, spegnerlo e staccare la spina dalla presa di corrente.

manutenzione delle apparecchiature elettriche deve essere effettuata solo da elettricisti qualificati, dal momento che eventuali riparazioni improprie possono causare danni notevoli.

Se il cavo di alimentazione è danneggiato, deve essere sostituito unicamente dal produttore, da un tecnico dell'assistenza o da una persona con analoga qualifica per evitare rischi. Codice di errore Causa Soluzione L2 L3 Allarme di temperatura bassa quando la temperatura del sensore di controllo è troppo bassa.

2. Controllare il connettore del

sensore di controllo della temperatura. H2 H3 Quando la temperatura del sensore di controllo è troppo alta, il display visualizza l'allarme di temperatura alta.

1. Controllare il connettore della

scheda di controllo o il pannello del display.

2. Controllare la resistenza e la

tensione della ventola.

3. Controllare la ventola e il

connettore del compressore.Soluzione dei problemi

Problema Causa possibile Soluzione possibile Il compressore non funziona.

• La spina non è collegata alla presa di corrente.

• Collegare la spina alla presa di corrente. L'elettrodomestico si aziona frequentemente o per un periodo di tempo troppo lungo.

• La temperatura esterna è troppo elevata.

• In questo caso è normale che l'elettrodomestico rimanga in funzione più a lungo.

• L'elettrodomestico è rimasto spento per un certo periodo di tempo.

• Normalmente occorre un po' di tempo prima che l'elettrodomestico si raffreddi completamente.

• Uno sportello dell'elettrodo- mestico non è chiuso ermeticamente.

• Chiudere lo sportello e accer- tarsi che l'elettrodomestico sia a livello e che non vi siano alimenti o contenitori che possano urtare lo sportello.

• Lo sportello è stato aperto troppo spesso o troppo a lungo.

• Non aprire lo sportello troppo spesso.

• Le guarnizioni dello sportello sono sporche, usurate, dan

• Pulire la guarnizione dello sportello o farla sostituire dall'assistenza clienti.

• Non è garantita la circolazione dell'aria necessaria.

• Garantire un'adeguata ventilazione.

• La temperatura impostata è troppo bassa.

• Una volta raggiunta la tempe- ratura desiderata, il problema si risolverà automaticamente. L'interno della cantinetta è sporco e/o sono presenti cattivi odori.

• L'interno della cantinetta deve essere pulito.

• Pulire l'interno della cantinetta. La temperatura nell'elettrodome

stico non è sufficientemente bassa.

• La temperatura impostata è troppo alta.

• Reimpostare la temperatura.

• Sono state aggiunte bottiglie recentemente.

• Attendere che le bottiglie aggiunte recentemente rag- giungano la temperatura desiderata.

• Uno sportello dell'elettrodo- mestico non è chiuso ermeticamente.

• Chiudere lo sportello.

• Lo sportello è stato aperto troppo spesso o troppo a lungo.

• Non aprire lo sportello troppo spesso.

• Le guarnizioni dello sportello sono sporche, usurate, dan

• Pulire la guarnizione dello sportello o farla sostituire dall'assistenza clienti. La temperatura nell'elettrodomesti co è troppo bassa.

• La temperatura impostata è troppo bassa.

Soluzione dei problemi

Formazione di umidità all'interno del comparto frigorifero.

• Il clima è troppo caldo e troppo umido.

• Aumentare la temperatura.

• Uno sportello dell'elettrodo- mestico non è chiuso ermeticamente.

• Chiudere lo sportello.

• Lo sportello è stato aperto troppo spesso o troppo a lungo.

• Non aprire lo sportello o il cassetto troppo spesso. Si accumula umidità sulla superficie esterna della cantinetta.

• Il clima è troppo caldo e troppo umido.

• Ciò è normale in un clima umido; la situazione cambia quando l'umidità diminuisce.

• Lo sportello non è chiuso ermeticamente. L'aria fredda all'interno dell'elettrodomestico e l'aria calda all'esterno formano condensa.

• Accertarsi che lo sportello sia chiuso ermeticamente e controllare la tenuta delle guarnizioni. L'elettrodomestico emette suoni anomali.

• L'elettrodomestico non è a livello.

• Regolare i piedini per collocare l'elettrodomestico a livello.

• L'elettrodomestico urta qualche oggetto vicino.

• Rimuovere gli oggetti attorno all'elettrodomestico. Si sente un lieve rumore, simile a quello dell'acqua che scorre.

L'illuminazione interna o il sistema di raffreddamento non funziona.

• La spina non è collegata alla presa di corrente.

• Collegare la spina alla presa di corrente.

• Problema della fonte di alimentazione.

• Controllare l'alimentazione elettrica. Chiamare l'azienda elettrica locale.

• La lampada a LED è fuori uso.

• Chiamare l'assistenza per la sostituzione. I lati del refrigeratore e la striscia dello sportello si riscaldano.

Lo sportello non si chiude correttamente.

• L'elettrodomestico non è a livello.

• Mettere a livello l'elettrodo- mestico agendo sui piedini di livellamento.

• Lo sportello è bloccato.

• Accertarsi dell'assenza di ostruzioni (ad es. bottiglie o ripiani). Per contattare l'assistenza tecnica, visitare il nostro sito Web: https://corporate.haier-europe.com/en/ Nella sezione "sito Web", scegliere la marca del proprio prodotto e il proprio paese. Si aprirà il sito Web specifico contenente il numero di telefono e il modulo per contattare l'assistenza tecnica.Dati tecnici

Dati tecni ci Specifiche del prodotto secondo il regolamento UE n. 2019/2016 Marchio Haier Nome / identificativo del modello HUC44GDEH1 Categoria Cantinetta Classe di efficienza energetica E Consumo energetico annuo (kWh/anno)

Volume di stoccaggio (litri) 114 Classe climatica: Questo elettrodomestico è destinato all'uso con temperature ambiente comprese tra 10 e 38 °C. SN N ST Emissioni acustiche (db(A) re 1pW) Ë(35) Tipo di elettrodomestico Integrato Questo elettrodomestico deve essere utilizzato solo per la conservazione del vino.

Dimensioni (L/P/A in mm) %)'¦%'%¦(!&¡(&& Descrizioni: 1) Sulla base dei risultati di test standard per 24 ore. Il consumo energetico effettivo dipende dall'ambiente reale, dalla quantità di bottiglie conservate, dalla temperatura impostata, dall'apertura e chiusura dello sportello ecc. 2) Il consumo energetico nominale è il valore ottenuto secondo la prova standard con la luce interna della cantinetta spenta. - temperata estesa: "questo elettrodomestico è destinato all'uso con temperature ambiente comprese tra 10 °C e 32 °C" - temperata: "questo elettrodomestico è destinato all'uso con temperature ambiente comprese tra 16 °C e 32 °C" - subtropicale: "questo elettrodomestico è destinato all'uso con temperature ambiente comprese tra 16 °C e 38 °C" - tropicale: "questo elettrodomestico è destinato all'uso con temperature ambiente comprese tra 16 °C e 43 °C" Norme e direttive Questo prodotto è conforme ai requisiti di tutte le direttive CE vigenti con le corrispondenti norme armonizzate che prevedono il marchio CE.IT

Assi st enza c lienti Si consiglia di rivolgersi all'Assistenza Clienti Haier e di utilizzare ricambi originali. In caso di problemi con l'elettrodomestico, consultare prima la sezione SOLUZIONE DEI PROBLEMI. Se non si riesce a trovare una soluzione, contattare ► il rivenditore locale o ► l'area Service & Support su www.haier.com, che riporta numeri di telefono e domande frequenti, e le istruzioni per rivendicare la garanzia. Per contattare l'assistenza, procurarsi i dati seguenti. Le informazioni si trovano sulla targhetta. Modello

Controllare anche la scheda di garanzia fornita con il prodotto. Per richieste di carattere generico, di seguito sono riportati i nostri indirizzi in Europa: Indirizzi Haier europei Paese* Indirizzo postale Paese Indirizzo postale Italia Haier Europe Trading SRL Via De Cristoforis, 12 21100 Varese ITALIA Francia Haier Europe Trading SRL Via De Cristoforis, 12 21100 Varese ITALIA Spagna Portogallo Haier Iberia SL Pg. Garcia Faria, 49-51 08019 Barcellona SPAGNA Belgio (FR) Belgio (NL) Paesi Bassi Lussemburgo Haier Benelux SA Anderlecht Route de Lennik 451 BELGIO Germania Austria Haier Deutschland GmbH Hewlett-Packard-Str. 4 D-61352 Bad Homburg GERMANIA Polonia Repubblica Ceca Ungheria Grecia Romania Russia Haier Poland Sp. zo.o. Al. Jerozolimskie 181B 02-222 Varsavia POLONIA Regno Unito Haier Appliances UK Co. Ltd. One Crown Square Church Street East Woking, Surrey, GU21 6HR

DISPONIBILITÀ DEI RICAMBI: Termostati, sensori di temperatura, circuiti stampati e lampade rimangono disponibili per almeno sette anni dopo l'immissione sul mercato dell'ultima unità del modello. Maniglie e cerniere degli sportelli, vassoi e cestelli rimangono disponibili per almeno sette anni e le guarnizioni degli sportelli per almeno dieci anni dopo l'immissione sul mercato dell'ultima unità del modello. Garanzia minima: 2 anni per i paesi UE, 3 anni per la Turchia, 1 anno per il Regno Unito, 1 anno per la Russia, 3 anni per la Svezia, 2 anni per la Serbia, 5 anni per la Norvegia, 1 anno per il Marocco, 6 mesi per l'Algeria; per la Tunisia non è obbligatoria alcuna garanzia legale. Per ulteriori informazioni sul prodotto, consultare https://eprel.ec.europa.eu/ o effettuare una scansione del codice QR apposto sull'etichetta fornita con l'elettrodomestico.Impilaggio delle bottiglie di vino
