HUC44GDEH1 - Vinný sklep HAIER - Bezplatný návod k obsluze

Typ produktu	Vestavná vinotéka
Značka	Haier
Model	HUC44GDEH1
Rozměry (Š × H × V)	597 × 575 × 816-866 mm
Celkový objem	114 litrů

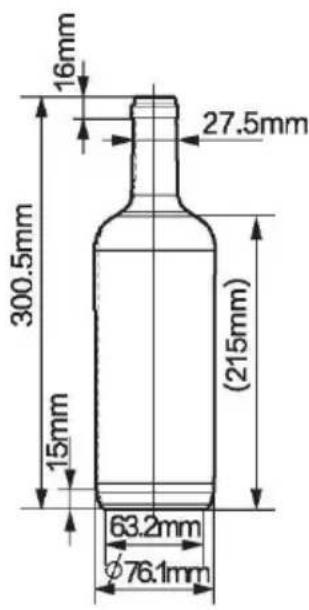

Počet lahví	Až 44 lahví (standardní průměr 76 mm)
Rozsah teplot	5 °C až 20 °C (nastavitelný po 1 °C)
Teplotní zóna	Dvě nezávislé zóny
Elektrické napájení	220-240 V ~ 50 Hz
Třída energetické účinnosti	E
Roční spotřeba	80 kWh/rok
Klimatická třída	SN, N, ST (10 °C až 38 °C)
Chladivo	R600a (isobutan, hořlavý)
Vnitřní osvětlení	LED, 12 V, max. 4 W
Aktivní uhlíkový filtr	Ano, vyměnitelný jednou ročně
Konektivita	Wi-Fi (IEEE 802.11 b/g/n) a Bluetooth 4.2
Speciální funkce	Alarm otevřených dveří, kompenzace nízké teploty, paměť při výpadku proudu, zámek displeje
Otočné dveře	Ano (z pravé na levou stranu, doporučena odborná montáž)
Čištění	Automatické odmrazování; vnitřní čištění vlažnou vodou a neutrálním čisticím prostředkem
Dostupné náhradní díly	Termostaty, senzory, desky plošných spojů, světelné zdroje (7 let); madla, panty, přihrádky (7 let); těsnění dveří (10 let)
Hladina hluku	35 dB(A) (třída B)
Hmotnost (přibl.)	Neuvedeno v návodu

Často kladené otázky - HUC44GDEH1 HAIER

Jaký je teplotní rozsah vinotéky Haier HUC44GDEH1?

Nastavitelná teplota je od 5 °C do 20 °C. Doporučená nastavení: červené víno 13-20 °C, bílé víno 9-12 °C, šumivé víno 5-8 °C. Pro dlouhodobé skladování udržujte mezi 10 a 12 °C.

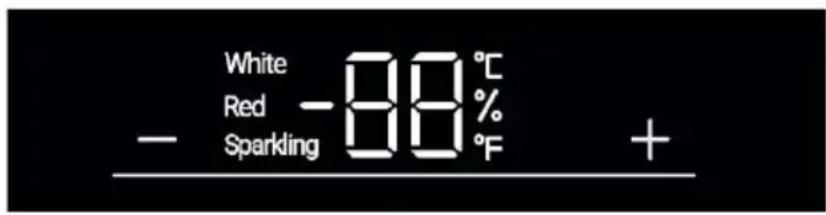

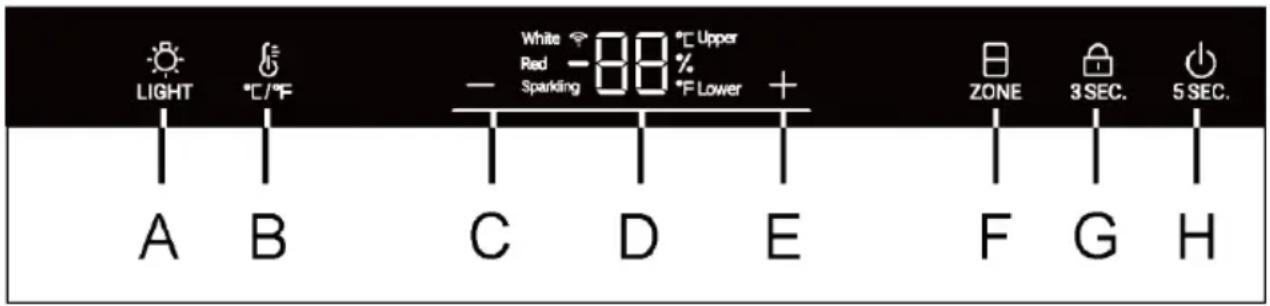

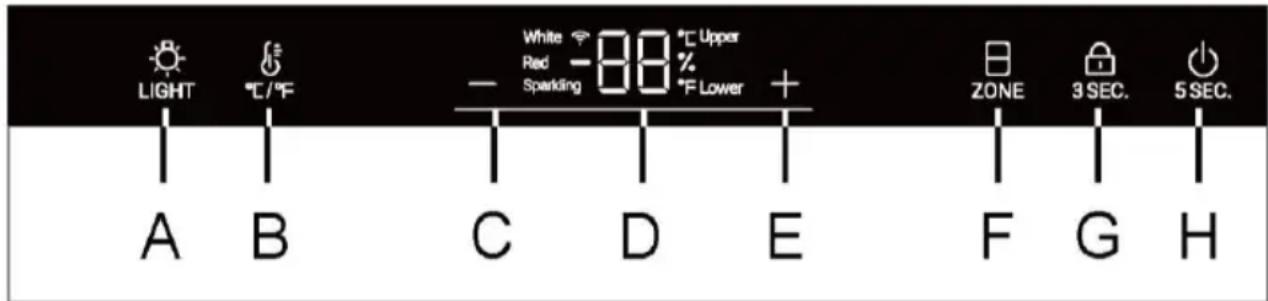

Jak nastavit teplotu na ovládacím panelu?

Stiskněte tlačítka + nebo - pro změnu teploty. Hodnota bliká a po 3 sekundách nečinnosti se automaticky potvrdí. Pomocí vyhrazeného tlačítka můžete také přepínat mezi °C a °F.

Lze vinotéku zabudovat?

Ano, jedná se o vestavný model. Minimální požadované vzdálenosti: 4 mm nahoře, 1,5 mm po stranách a 10 mm vzadu. Pro upevnění jsou dodávány konzoly ve tvaru T nebo L.

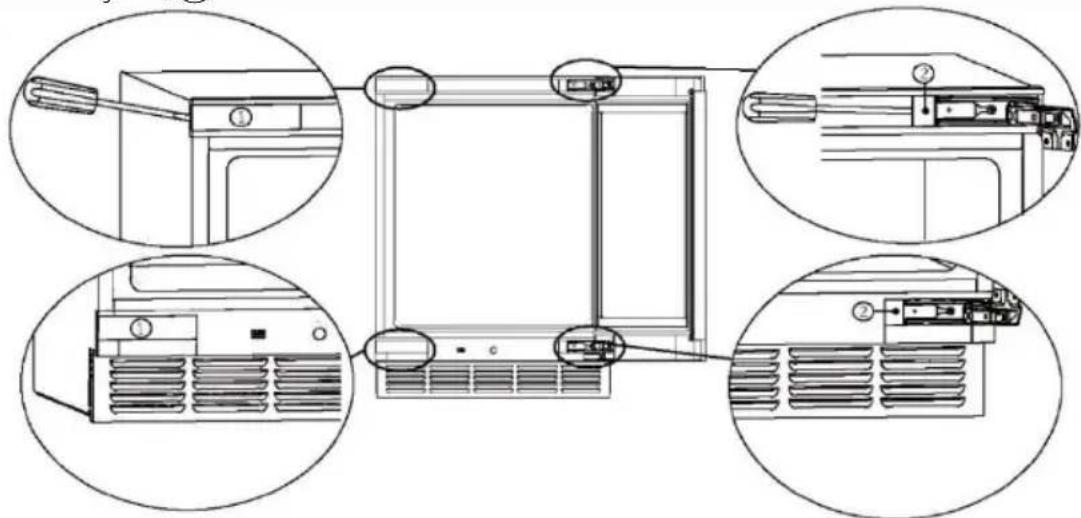

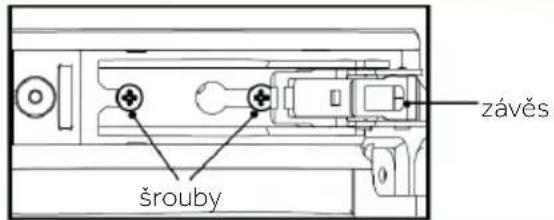

Jak převrátit směr otevírání dveří?

Výrobek je dodáván s panty na pravé straně. Pro přechod na levou stranu postupujte podle podrobných pokynů v návodu (demontáž panelů, výměna pantů). Doporučuje se obrátit na poprodejní servis.

Co dělat, pokud se zobrazí chybový kód L2/L3 nebo H2/H3?

L2/L3 indikuje abnormálně nízkou teplotu: zkontrolujte okolní teplotu, konektor kompresoru a odpor senzoru. H2/H3 indikuje vysokou teplotu: zkontrolujte konektory panelu, napětí ventilátoru a kompresor.

Jak vyčistit vnitřek vinotéky?

Odpojte spotřebič. Použijte houbu s vlažnou vodou a neutrálním čisticím prostředkem. Opláchněte čistou vodou a osušte měkkým hadříkem. Nepoužívejte abrazivní prostředky ani myčku nádobí. Čistěte těsnění dveří každé 3 měsíce.

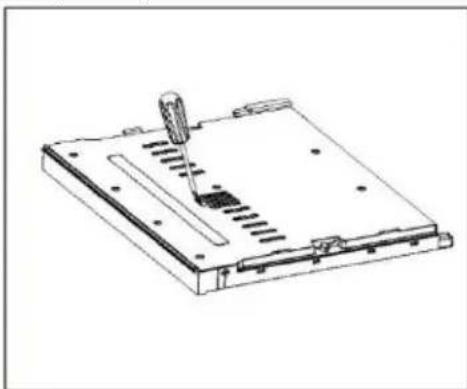

Je nutné vyměnit aktivní uhlíkový filtr?

Ano, doporučuje se vyměnit jej jednou ročně. Modul je umístěn dole na zadní přepážce. Stiskněte západku pro vyjmutí a vložte nový tak, aby drážky zapadly, až uslyšíte cvaknutí.

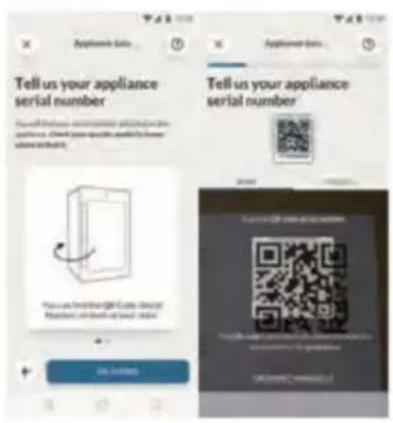

Mohu připojit vinotéku k telefonu?

Ano, díky vestavěné Wi-Fi. Stáhněte si aplikaci hOn, vytvořte účet a postupujte podle pokynů pro párování. Podržte tlačítko LIGHT stisknuté po dobu 3 sekund pro aktivaci Wi-Fi.

Co dělat v případě výpadku proudu?

Vinotéka automaticky uloží nastavenou teplotu před výpadkem. Po obnovení napájení se vrátí k poslednímu nastavení. Během výpadku neotevírejte dvířka, aby se udržela chlad.

Jak vyměnit LED lampu?

LED lampu smí vyměnit pouze výrobce nebo autorizovaný odborník. Kontaktujte zákaznický servis. Nepokoušejte se ji vyměnit sami.

NÁVOD K OBSLUZE HUC44GDEH1 HAIER

Uživatelská příručka

Vinotéka

Návod na použitie

Safety information

CS VAROVÁNÍ: Nebezpečí požáru/hořlavý materiál. Tento symbol signalizuje, že hrozí nebezpečí požáru kvůli použití hořlavých materiálu. Dejte pozor, abyste zamezili způsobení požáru zapálením hořlavého materiálu.

Uživatelská příručka

Vinný sklípek

HUC44GDEH1

Děkujeme vám, že jste si koupili výrobek značky Haier.

Před použitím spotřebiče si pozorně přečtěte tyto pokyny. Obsahují důležité informace, které vám pomohou co nejlépe využít spotřebič a zajistit jeho bezpečnou a správnou instalaci, používání a údržbu.

Uschovejte tuto příručku na praktickém místě, abyste do ní mohli kdykoli nahlédnout ohledně bezpečného a správného používání spotřebiče.

Pokud spotřebič prodáváte, věnujete nebo necháváte ve starém domě, předejte společně s ním také tuto příručku, aby se mohl nový vlastník seznámit se spotřebičem a přečísti si bezpečnostní varování.

! i #

Legenda

Varování – důležité bezpečnostní informace

Všeobecné informace a tipy

Informace týkající se životního prostředí

Likvidace

Pomáhejte chránit životní prostředí a lidské zdraví. Vložte obalový materiál do vhodných kontejnerů pro recyklaci. Pomáhejte recyklovat odpadní elektrické a elektronické spotřebiče. Spotřebiče označené tímto symbolem nevyhazujte do domovního odpadu. Zašlete výrobek do místního recyklačního závodu, nebo se obraťte na váš obecní úřad.

VAROVÁNÍ!

Nebezpečí poranění nebo udušení!

Chladiva a plyny vyžadují profesionální likvidaci. Zajistěte, aby se potrubí chladicího okruhu nepoškodilo, než bude náležitě zlikvidováno. Odpojte spotřebič od síťového napájení. Odstřihněte síťový kabel a zlikvidujte ho. Odstraňte police a přihrádky, stejně jako západku a těsnění dvířek, aby nedošlo k uzavření dětí a domácích zvířat uvnitř spotřebiče.

Staré spotřebiče mají stále určitou zbytkovou hodnotu. Způsob likvidace šetrný k životnímu prostředí zaručí, že bude možné znovu získat a využít cenné suroviny.

Jako nadouvadlo pro pěnovou izolaci se používá cyklopentan, což je hořlavá látka, která nepoškozuje ozónovou vrstvu.

Zajištěním správné likvidace tohoto výrobku pomůžete předcházet případným negativním důsledkům pro životní prostředí a lidské zdraví, k nimž by jinak mohlo docházet.

Podrobnější informace o profesionální recyklaci tohoto výrobku získáte na místním obecním úřadě, u společnosti zajišťující odvoz domovního odpadu nebo v prodejně, kde jste výrobek zakoupili.

CS

Obsah

1- Bezpečnostní informace 276
2- Tipy týkající se bezpečnosti 279
3- Údržba....283
4- Příslušenství 285
5- Popis výrobku....286
6- Instalace 287
7- Používání 293
8- Tipy pro úsporu energie....298
9- Vybavení....299
10- Čištění a údržba.... 300
11- Řešení problémů 301
12- Technické údaje 304
13- Zákaznický servis 305
14- Skládání láhví vína....306

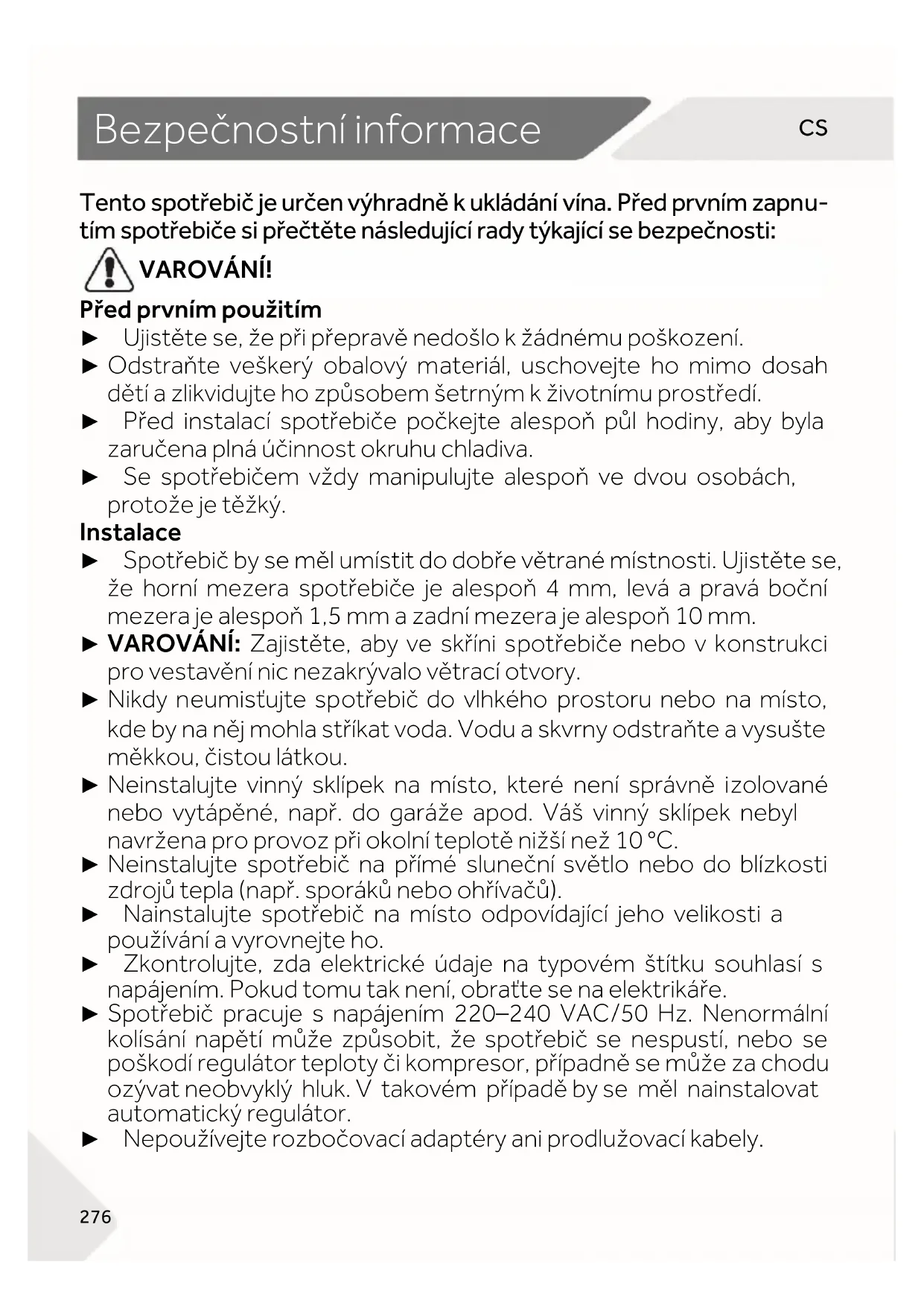

Tento spotřebič je určen výhradně k ukládání vína. Před prvním zapnu-tím spotřebiče si přečtěte následující rady týkající se bezpečnosti:

VAROVÁNÍ!

Před prvním použitím

▶ Ujistěte se, že při přepravě nedošlo k žádnému poškození.
▶ Odstraňte veškerý obalový materiál, uschovejte ho mimo dosah dětí a zlikvidujte ho způsobem šetrným k životnímu prostředí.
▶ Pred instalací spotřebiče počkejte alespoň půl hodiny, aby byla zaručena plná účinnost okruhu chladiva.
Se spotřebičem vždy manipulujte alespoň ve dvou osobách, protože je těžký.

Instalace

▶ Spotřebič by se měl umístit do dobře větrané místnosti. Ujistěte se, že horní mezera spotřebiče je alespoň 4 mm, levá a pravá boční mezera je alespoň 1,5 mm a zadní mezera je alespoň 10 mm.

▶ VAROVÁNÍ: Zajistěte, aby ve skříni spotřebiče nebo v konstrukci pro vestavění nic nezakrývalo větrací otvory.

▶ Nikdy neumistujte spotřebič do vlhkého prostoru nebo na místo, kde by na něj mohla stříkat voda. Vodu a skvrny odstraňte a vysušte měkkou, čistou látkou.

▶ Neinstalujte vinný sklípek na místo, které není správně izolované nebo vytápěné, např. do garáže apod. Váš vinný sklípek nebyl navržena pro provoz při okolní teplotě nižší než 10°C.

▶ Neinstalujte spotřebič na přímé sluneční světlo nebo do blízkosti zdrojů tepla (např. sporáků nebo ohřívačů).

▶ Nainstalujte spotřebič na místo odpovídající jeho velikosti a používání a vyrovnejte ho.

Zkontrolujte, zda elektrické údaje na typovém štítku souhlasí s napájením. Pokud tomu tak není, obratte se na elektrikáře.

▶ Spotřebič pracuje s napájením 220–240 VAC/50 Hz. Nenormální kolísání napětí může způsobit, že spotřebič se nespustí, nebo se poškodí regulátor teploty či kompresor, případně se může za chodu ozývat neobvyklý hluk. V takovém případě by se měl nainstalovat automatický regulátor.

▶ Nepoužívejte rozbočovací adaptéry ani prodlužovací kabely.

VAROVÁNÍ!

▶ VAROVÁNÍ: Neumistujte za spotřebič prěnosné rozbočovací zásuvky ani prodlužovací kabely.
▶ VAROVÁNÍ: Při umistování spotřebiče se ujistěte, že napájecí kabel není zachycený nebo poškozený.
▶ Nešlapejte na napájecí kabel.
K napájení použijte samostatnou, snadno přístupnou uzemněnou zásuvku. Tento spotřebič musí být uzemněný.
Pouze pro Spojené království: Napájecí kabel spotřebiče je vybaven trojpólovou zástrčkou (s uzemněním), která se zapojuje do standardní trojpólové zásuvky (s uzemněním). Nikdy neodřezávejte ani nedemontujte třetí kolík (uzemnění). Zástrčka by měla být přístupná po instalaci spotřebiče.
▶ VAROVÁNÍ: Nepoškod'te okruh chladiva.

Denní používání

Tento spotřebič mohou používat děti starší osmi let a osoby s omezenými fyzickými, smyslovými nebo duševními schopnostmi nebo osoby nezkušené a neznalé za předpokladu, že mají zajištěný dohled nebo byly poučeny o bezpečném používání spotřebiče a chápou související rizika.
▶ Děti si se spotřebičem nesmějí hrát.
Děti ve věku od 3 do 8 let mohou chladničky plnit a vyprazdňovat, ale nesmějí je čistit ani instalovat.
Zabraňte dětem mladším 3 let v přístupu ke spotřebiči, pokud nejsou pod nepřetržitým dozorem.
Děti nesmějí provádět čištění a uživatelskou údržbu bez dozoru.
▶ Spotřebič musí být umístěn tak, aby byla zástrčka přístupná.
Jestliže v blízkosti spotřebiče uniká svítiplyn nebo jiný hořlavý plyn, vypněte ventil unikajícího plynu, otevřete dveře a okna a neodpojujte napájecí kabel spotřebiče od zásuvky.
▶ Po odpojení napájení počkejte nejméně 7 minut, než opět připojíte napájení.
▶ Nezdvihejte spotřebič za madla jeho dvířek.
Klíče musí být uloženy mimo dosah dětí a dále od spotřebiče, aby se předešlo uzamčení dětí uvnitř spotřebiče.

VAROVÁNÍ!

Upozorňujeme, že spotřebič je nastaven na provoz při určitém rozsahu teplot mezi 10 a 38 °C. Spotřebič nemusí řádně fungovat, pokud je po dlouhou dobu vystaven teplotám nad nebo pod indikovaným rozsahem.
▶ Nepokládejte na horní stranu spotřebiče nestabilní předměty (těžké předměty, nádoby naplněné vodou), aby se předešlo zranění způso benému pádem nebo elektrickým proudem v důsledku styku s vodou.
▶ Otvírejte a zavírejte dvířka pouze pomocí madel. Mezera mezi dvířky a skříní je velmi úzká. Nevkládejte do těchto míst ruce, abyste si nepřiskřípli prsty. Dvířka spotřebiče otvírejte nebo zavírejte pouze v případě, že v dosahu jejich pohybu nestojí žádné děti.
▶ Ve spotřebiči nebo v jeho blízkosti neskladujte ani nepoužívejte hořlavé, výbušné nebo korozivní látky.
▶ V tomto spotřebiči neskladujte výbušné látky, jako jsou nádoby s aerosolem, v nichž se používá hořlavý hnací plyn.
▶ Ve spotřebiči neskladujte léky, bakterie ani chemické látky. Tento spotřebič je určen k použití v domácnosti, nedoporučuje se v něm skladovat materiály, které vyžadují přesně stanovené teploty.
Nenastavujte zbytečně nízkou teplotu ve vnitřním prostoru pro víno. Při vysokém nastavení může teplota klesnout do záporných hodnot. Pozor: Láhve mohou prasknout
Za provozu se nedotýkejte vnitřního povrchu prostoru spotřebiče, zejména ne mokrýma rukama, protože by mohly přimrznout k povrchu.
▶ Správné chlazení vína vyžaduje, aby se spotřebič nepřeplňoval.
V prípadě výpadku napájení nebo před čištěním odpojte spotřebič od napájení. Před opětovným spuštěním spotřebiče počkejte alespoň 7 minut, protože časté spouštění by mohlo poškodit kompresor.
▶ VAROVÁNÍ: Uvnitř spotřebiče nepoužívejte elektrická zaříze ní, pokud nejsou takového typu, který doporučil výrobce. Aby se zamezilo rizikům, výměnu poškozeného napájecího kabelu musí provést zákaznický servis (viz záruční list).
▶ Nevypínejte spotřebič, abyste prodloužili jeho provozní životnost.
Nikdy nepokládejte spotřebič vodorovně na zem. Po naklonění spotřebiče v úhlu větším než 45° počkejte 24 hodin, než ho připojíte k napájení.

VAROVÁNÍ!

Údržba/čištění

▶ Jestliže jsou čištění a údržba prováděny dětmi, je nutné na nědohlížet.
Před zahájením jakékoli pravidelné údržby odpojte spotřebič od elektrického napájení. Před opětovným spuštěním spotřebiče počkejte alespoň 7 minut, protože časté spouštění by mohlo poškodit kompresor.
▶ Při odpojování spotřebiče od napájení držte zástrčku, nikoli kabel.
Nečistěte spotřebič tvrdými kartáči, drátěnými kartáči, práškovým čisticími prostředky, benzínem, amylacetátem, acetonem a podobnými organickými roztoky a kyselými nebo zásaditými roztoky. K čištění použijte speciální čisticí prostředek na chladničky/mrazničky, aby se zamezilo poškození. Nakonec použijte roztok jedlé sody v teplé vodě – asi jednu polévkovou lžící jedlé sody na litr vody. Důkladně opláchněte povrch vodou a otřete ho do sucha. Nepoužívejte práškové ani jiné abra zivní čisticí prostředky. Nemyjte odnímatelné součásti v myčce.
▶ VAROVÁNÍ: Nepoužívejte mechanické nástroje ani jinak neurychlujte proces rozmrazování. Používejte pouze prostředky doporučené výrobcem.
▶ Pokud se poškodí napájecí kabel, výměnu musí provést výrobce, jeho servisní zástupce nebo osoba s podobnou kvalifikací, aby se vyloučilo riziko.
▶ Nepokoušejte se opravovat, rozebírat nebo upravovat spotřebič vlastními silami. Je-li nutná oprava, obratte se na náš zákaznický servis.
▶ Pokud se poškodí osvětlovací žárovky, výměnu musí provést výrobce, jeho servisní zástupce nebo osoby s podobnou kvalifikací, aby se vyloučilo riziko.
▶ Alespoň jednou za rok odstraňte prach ze zadní strany spotřebiče, aby se předešlo nebezpečí požáru a snížila se spotřeba energie.

Tipy týkající se bezpečnosti

▶ Během čištění na spotřebič nestříkejte ani jej neoplachujte.
K čištění spotřebiče nepoužívejte vodní postřik ani proud vody.
▶ Nečistěte chladná skleněná dvířka horkou vodou. Náhlá změna teploty by mohla způsobit, že sklo praskne.
▶ Pokud spotřebič delší dobu nepoužíváte, nechte ho otevřený, aby uvnitř nevznikl nepříjemný zápach.

Informace o plynném chladivu

VAROVÁNÍ!

Spotřebič obsahuje hořlavé chladivo ISOBUTAN (R600a). Ujistěte se, že během přepravy nebo instalace nedošlo k poškození okruhu chladiva. Unikající chladivo by mohlo způsobit zranění očí, nebo by se mohlo vznítit. Pokud dojde k poškození, nepřibližujte se s otevřeným plamenem, důkladně vyvětrejte místnost a nezapojujte ani neodpojujte napájecí kabely tohoto či jiných spotřebičů. Informujte zákaznický servis.

V případě zasažení očí chladivem důkladně vypláchněte oči pod tekoud vodou a ihned zavolejte očnímu lékaři.

VAROVÁNÍ: Systém chlazení je pod vysokým tlakem. Nemanipulujte s ním. Vzhledem k používání hořlavých chladiv je nutné přísně dodržovat pokyny pro instalaci, manipulaci a údržbu spotřebiče a pokud chcete spotřebič zlikvidovat, obraťte se na odborníka nebo náš poprodejní servis.

Určené použití

Tento spotřebič je určen k používání v domácnostech a podobných oblastech, jako jsou

• kuchyňky pro personál v obchodech, kancelářích a na dalších pracovištích;
• chalupy a hotely, motely a další obytné objekty, kde je používají zákazníci;
• ubytovací zařízení typu penzionu se snídání;
• cateringové služby a podobné aplikace, ve kterých se nejedná o maloobchodní prodej.
  ▶ Dodržujte tento návod k použití, zajistíte tím bezpečné uchovávání vína.
  Podrobné informace o nejvhodnějších částech prostoru spotřebiče pro uchovávání určitých typů potravin s ohledem na rozložení teplot, které se mohou vyskytovat v různých prostorech spotřebiče, jsou uvedeny v jiné části příručky.

Na spotřebiči neprovádějte žádné změny nebo úpravy. Používání k jinému než určenému účelu může představovat nebezpečí a vést ke ztrátě platnosti záruky.

Tipy týkající se bezpečnosti

CS

Likvidace

Symbol na výrobku nebo jeho obalu znamená, že s tímto výrobkem nelze nakládat jako s domovním odpadem. Místo toho musí být dopraven do příslušného sběrného místa pro recyklaci elektrických a elektronických zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete předcházet případným negativním důsledkům pro životní prostředí a lidské zdraví, k nimž by jinak mohlo docházet při nesprávné manipulaci s tímto výrobkem. Podrobnější informace o recyklaci tohot výrobku získáte na místním obecním úřadě, u společnosti zajištující odvoz domovního odpadu nebo vprodejně, kde jste výrobek zakoupili. Vzhledem k použití hořlavých nadouvadel pro izolaci svěřte likvidaci spotřebiče odborníkům nebo našemu poprodejnímu servisu.

VAROVÁNÍ!

Nebezpečí udušení!

Chladiva a plyny vyžadují profesionální likvidaci. Zajistěte, aby se potrubí chladicího okruhu nepoškodilo, než bude náležitě zlikvidováno. Odpojt spotřebič od síťového napájení. Odstřihněte síťový kabel a zlikvidujte h Odstraňte police a přihrádky, stejně jako západku a těsnění dvířek, aby se zamezilo uzavření dětí a domácích zvířat uvnitř spotřebiče.

▶ VAROVÁNÍ: Před čištěním odpojte spotřebič od napájení.

Nečistěte spotřebič tvrdými kartáči, drátěnými kartáči, práškovým čisticími prostředky, benzínem, amylacetátem, acetonem a podobnými organickými roztoky a kyselými nebo zásaditými roztoky. K čištění použijte speciální čisticí prostředek na chladničky, aby se zamezilo poškození.

▶ Spotřebič čistěte, když je v něm uloženo je n málo vína nebo žádné víno. Je nutné jej čistit pouze tehdy, když je znečištěný.

Očistěte vnitřek a skřín spotřebiče houbou navlhčenou v teplé vodě s neutrálním čisticím prostředkem

Opláchněte ho čistou teplou vodou a vysušte ho měkkou látkou.

▶ Nemyjte žádné součásti spotřebiče v myčce.

▶ Před opětovným spuštěním spotřebiče počkejte alespoň 7 minut, protože časté spouštění by mohlo poškodit kompresor.

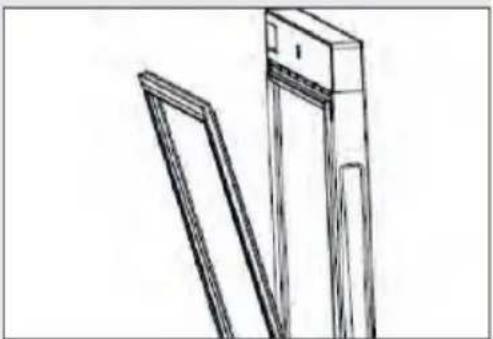

Čištění těsnění dvířek:

Těsnění dvířek by se mělo čistit každé 3 měsíce, aby bylo zaručeno správné přilnutí. Jak je znázorněno níže:

Odstranění: Uchopte těsnění dvířek a vytáhněte ho ve směru šipky, aby se vcelku oddělilo od dvířek.

Namočte kartáč do vody nebo alkoholu vhodného pro potravinářství a nejprve vykartáčujte drážku těsnění dvířek. Potom otřete povrch těsnění dvířek utěrkou namočenou ve vodě nebo potravinářském lihu. Nakonec omyjte těsnění dvířek čistou vodou a vysušte ho čistou utěrkou.

Instalace těsnění dvířek po vyčištění:

Před instalaci se ujistěte, že na těsnění dvířek není žádná voda. Vložte těsnění dvířek do drážky a pevně ho zatlačte rukou odshora dolů tak, al bylo celé uvnitř drážky.

Čištění polic:

▶ Všechny police lze vyjmout za účelem čištění.
▶ Vyndejte všechny láhve.
▶ Každou polici nadzdvihněte a vytáhněte ven.
▶ Vyčistěte polici měkkou utěrkou.
▶ Počkejte, až police uschnou, než je vložite zpět do spotřebiče.

VAROVÁNÍ:

Po odpojení napájení počkejte nejméně 7 minut, než opět připojíte napájení.

Zkontrolujte příslušenství a literaturu podle tohoto seznamu: bez izolace.

Č. Návod k použití	Bukový stojan na víno	Držák ve tvaru T	Držák ve tvaru L	Základní deska	Konektor základní desky	Šroub kryt Servisní karta
HUC44GDEH1	1 4 2 2 1 2	10 2 1

Upozornění

Vzhledem k technickým změnám a různým modelům nemusí některé obrázky v této příručce přesně zobrazovat váš model.

Obrázek spotřebiče

1. Displej
2. Žárovka LED
3. Zadní přepážka vzduchovodu
4. Přepážka

5. Spodní lišta

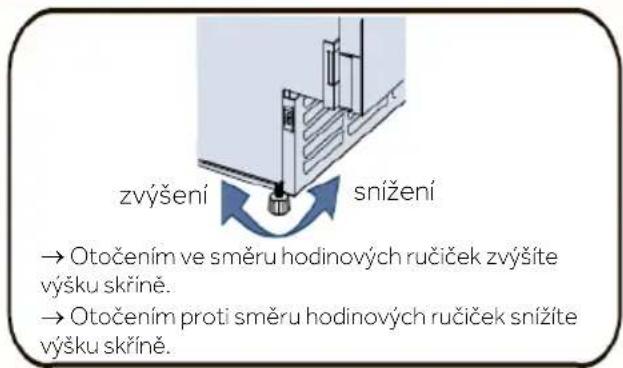

6. Nastavitelné nohy

7. Dvířka
8. Filtr s aktivním uhlím
9. Police na víno

1. Vybalení

▶ Vyjměte spotřebič z obalu.
Odstraňte veškerý obalový materiál včetně pěnové základny a všech lepicích pásek, které přidržují příslušenství.

2. Podmínky prostředí

Pokojová teplota by měla být vždy mezi 10°C a 38°C, protože může ovlivňovat teplotu uvnitř spotřebiče ajeho spotřebu energie. Bez náležité izolace neinstalujte spotřebič do blízkosti jiných spotřebičů vytvářejících teplo (trub, chladniček).

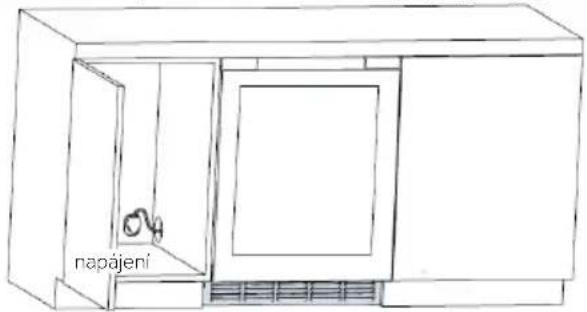

3. Požadavky na místo

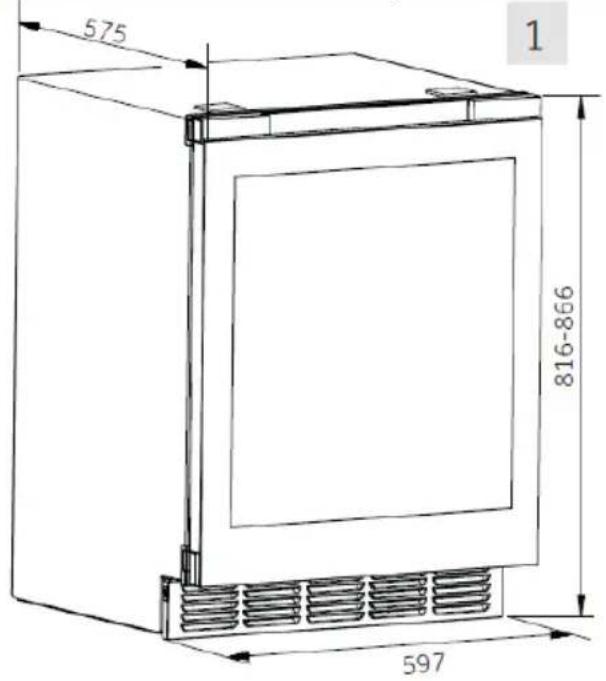

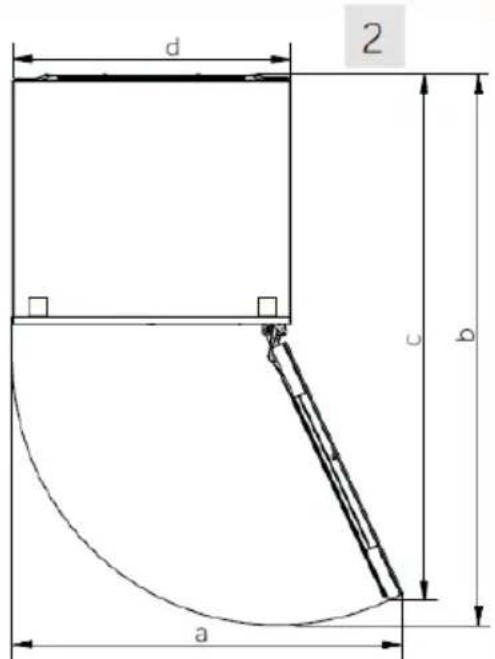

Potřebný prostor pro otevření dvířek (obr. 1,2); Z bezpečnostních a energetických důvodů zajistěte, aby horní mezera spotřebiče byla nejméně 4 mm, levá a pravá boční mezera nejméně 1,5 mm a zadní mezera nejméně 10 mm (obr. 3).

575 816-866 597 1

d 2 c b a

Rozměry: mm	HUC44GDEH1
a 714
b 1905
c 1900
d 597

3

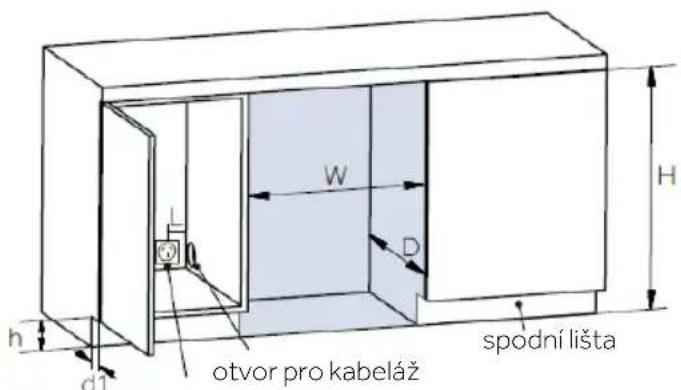

otvor pro kabeláž spodní lišta h d1 L W D H

elektrická zásuvka

Rozměry pro instalaci spotřebiče:

S≥600mm

D≥585mm

H:820\~870mm

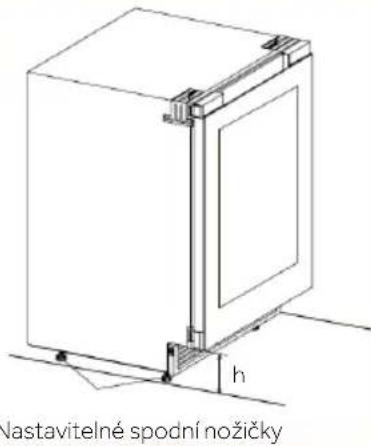

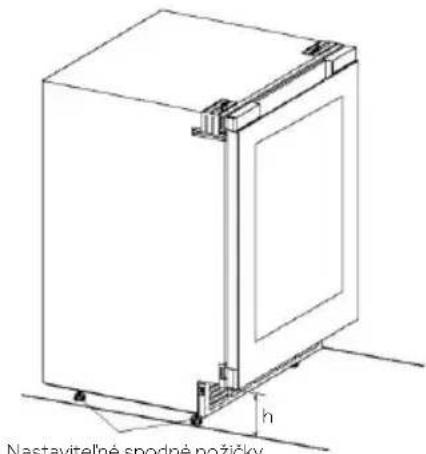

rozměry spodní lišty skřině:

h:100\~150mm

d1:50\~100mm

Požadovaná vzdálenost zásuvky od

boční stěny:

L ≥ 100 mm

Po výběru vhodného prostoru pro vestavěnou instalaci postupujte podle níže uvedených kroků.

4. Požadované nástroje

1) Požadované nástroje

Držák ve tvaru l *2

spodní lišta*1

screws-A*4

screws-B*4

Držák ve tvaru T *2

drobné konektory*2

screws-C*2

Poznámka: Spodní lišta by měla být umístěna v horní krycí pěně obalu, zatímco ostatní součásti by měly být umístěny v sáčku na příslušenství.

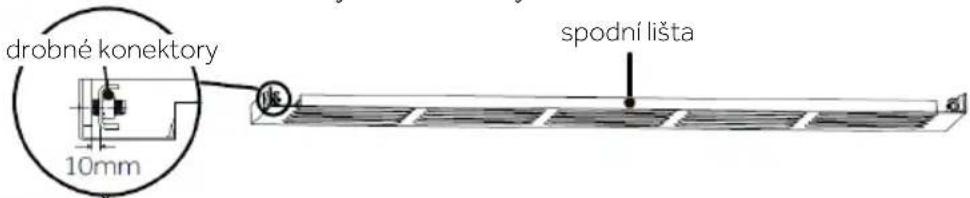

2) Předmontáž spodní lišty

Vyjměte spodní lištu se 2 malými konektory a 2 šrouby C. Poté pomocí šroubů C sestavte spodní lištu a malé konektory dohromady.

drobné konektory 10mm spodní lišta

Poznámka: Šrouby neutahujte. Mezi malými konektory a spodní lištou ponechte mezeru 10 mm, aby se usnadnila budoucí instalace do prostoru přístroje.

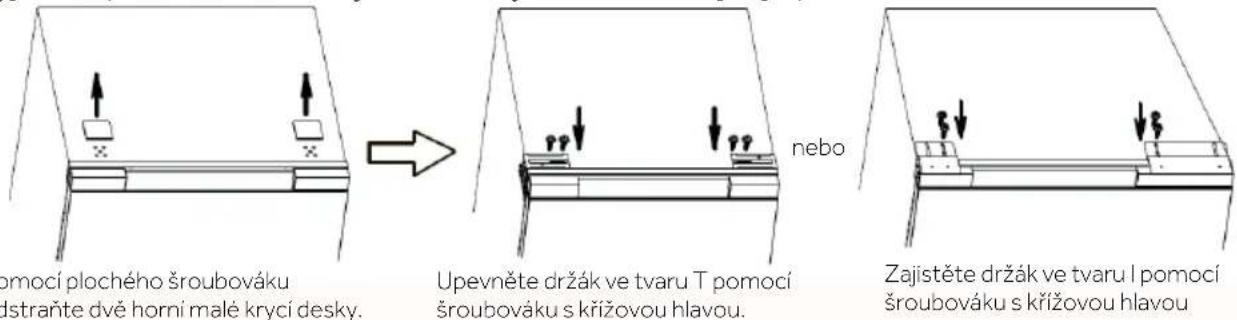

5. Instalace pevných držáků

Každý vinný sklípek nabízí dva typy pevných držáků, které si můžete vybrat podle toho, jak máte doma uspořádaný nábytek.

Vyjměte příslušné 2 držáky a 4 šrouby A a nainstalujte je podle obrázku níže:

pomocí plochého šroubováku dstraňte dvě horní malé krycí desky. Upevněte držák ve tvaru T pomocí šroubováku s křížovou hlavou. nebo Zajistěte držák ve tvaru l pomocí šroubováku s křížovou hlavou

6. Nastavení spodních nožiček

Nastavte výšku čtyř spodních nožiček ve spodní části skřině tak aby vzdálenost od spodní části dveří k zemi (h) odpovídala výšce spodní lišty skříně.

zvýšení snížení → Otočením ve směru hodinových ručiček zvýšíte výšku skříně. → Otočením proti směru hodinových ručiček snížíte výšku skříně.

lastavitelné spodní nožičky h

7. Instalace spodní lišty

1) Nastavte vzdálenost mezi prední a zadní částí držáku spodní lišty:

Povolte 2 šrouby na levém držáku a 3 šrouby na pravém držáku.
Nastavte držáky zepředu dozadu tak, aby přední hrana držáků byla ve vodorovné vzdálenosti od vnějšího povrchu těla dveří, která se rovná hloubce spodní lišty (d) (50 \~ 100 mm) + 2 mm.
▶ Utáhněte šrouby, aby byly držáky pevně zajištěny.

dveře d+2 levý držák pravý držák skřín

2) Namontujte spodní lištu

Vložte sestavenou spodní lištu do čtvercových otvorů na vnitřních držácích skříně.
Posuňte spodní lištu směrem dolů a ponechte alespoň 2 mm mezeru od země pro usnadnění pohybu.
Zajistěte spodní lištu utažením šroubů na obou stranách.

skřín spodní lišta dveře 2mm

8. Zajištění ke skříni

1) Zasuňte výrobek do zapuštěného prostoru skříně a připojte jej ke zdroji napájení.

napájení

Poznámka: Ujistěte se, že je zásuvka umístěna v přilehlém prostoru zapuštěné oblasti.

2) Připevněte držáky ke skříni:

Vezměte 4 šrouby B, v závislosti na zvolených držácích postupujte podle níže uvedeného obrázku, abyste výrobek bezpečně připojilí a upevnili ke skříni.

Následující obrázek ukazuje připojení a upevnění levého držáku ke skříni. Postup pro pravou stranu je stejný.

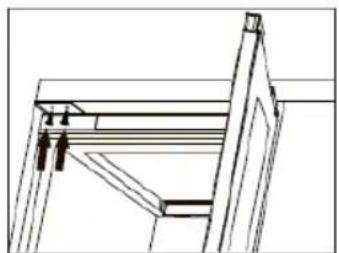

Upevněte šrouby v horní části horní skříně.

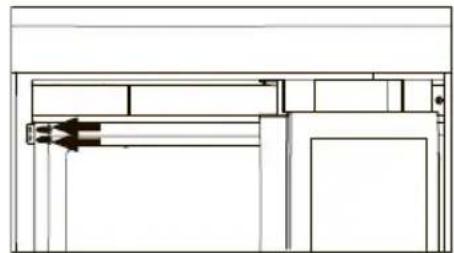

Připevněte šrouby k bočním panelům skříně

nebo

9. Přehození dveří zprava doleva.

Tento výrobek je navržen se závěsy na pravé straně. Pokud potřebujete změnit otevírání na levou stranu, postupujte podle níže uvedených pokynů.

S žádostí o výměnu závěsu se obraťte na naše poprodejní specialisty.

1) Demontáž krycích panelů skříně

Sejměte boční krycí panel bez závěsu: Otevřete dveře a plochým šroubovákem vypačte panely označené „①“, na místech znázorněných na obrázku.
Demontujte boční krycí panel se závěsem: Otevřete dveře, prsty stiskněte jeden konec krycího panelu (při odstraňování „②“ stiskněte zahnutý konec) a pomocí plochého šroubováku odklopte druhý konec panelu v místech znázorněných na obrázku označených „②“.

Poznámka: Po sejmutí krycích panelů je bezpečně uložte pro budoucí použití.

2) Demontáž dveří

Jedna osoba drží dveře oběma rukama. Druhá osoba vyšroubuje horní a dolní zajištovací šrouby závěsů. Poté opatrně demontujte dveře včetně horního a dolního závěsu a rozvodné krabice kabelového řetězu tak, že je zvednete.

šrouby závěs

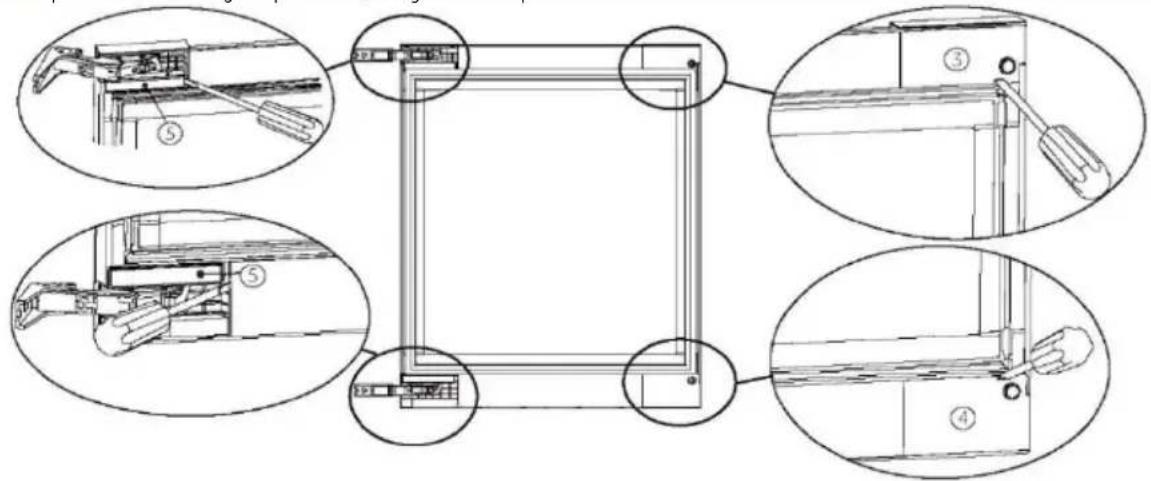

3) Demontáž dveřního panelu

Umístěte dveře panelem dveří nahoru na plošinu (nenarážejte do nich). Pomocí plochého šroubováku opatrně vypačte horní a dolní panel na pravé straně označený „③“ a „④“ a horní a dolní panel na levé straně označený „③“ v místech znázorněných na obrázku. Při demontáži panelů dávejte pozor, abyste nepoškodili těsnění dveří.

Poznámka: Po sejmutí panelů je bezpečně uložte pro budoucí použití.

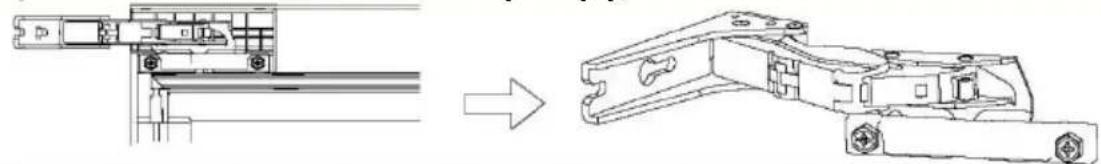

4) Výměna horního a dolního závěsu:

▶ Pomocí klíče odstraňte šrouby, které zajištují závěsy na místě. Odstraňte horní i dolní závěsy (postup demontáže horních i dolních závěsů je stejný).

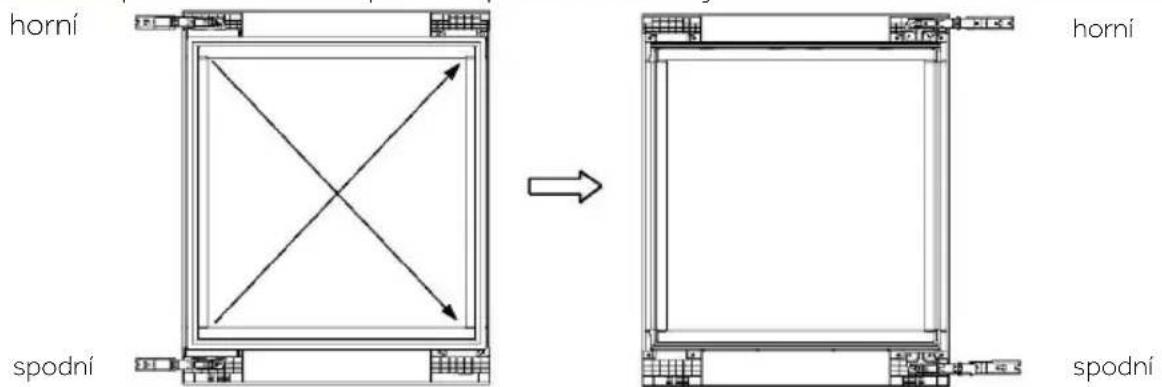

Přesuňte horní a dolní závěs do diagonální polohy, jak je znázorněno na obrázku níže. Nakonec pomocí klíče bezpečně upevněte šrouby závěsů na místě.

horní spodní → horní spodní

5) Instalace dveřního panelu:

Nainstalujte horní a dolní krycí panely se závěsem „⑤,” horní a dolní krycí panely se závěsem na pravé straně „⑥” a „⑦“

(najdete je v sáčku s příslušenstvím) na odpovídající místa na dveřích.

Ujistěte se, že jsou správně nainstalovány a nejsou uvolněné.

Zajistěte šrouby horního a dolního závěsu v levém horním a levém dolním rohu skřině. Šrouby nedotahujte; ponechte mezeru pro instalaci závěsů.

Vyrovnejte horní a dolní závěsy dveří se šrouby a nainstalujte je na místo.

Utáhněte všechny 4 šrouby.

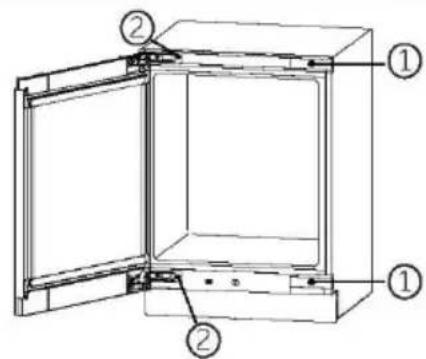

7) Instalace krycích panelů skříně

Vyměňte vyjmuté panely mezi pozicemi „①“ a „②“ a poté je nainstalujte do příslušných pozic.

V kapsli kompresoru se nachází bezúdržbový mazací olej. Pokud se spotřebič během přepravy nakloní, olej se může dostat do uzavřeného potrubního systému. Před připojením spotřebiče k napájení počkejte půl hodiny (obr. 6), aby všechen olej natekl zpět do kapsle.

11. Připojení k elektrickému napájení

Před každým připojením zkontrolujte:

zda napájení, zásuvka a jištění odpovídají údajům na výrobním štítku.
zda je síťová zásuvka uzemněná a nepoužívá se rozbočovací adaptér ani prodlužovací kabel.
zda zástrčka správně zapadne do zásuvky.

Zapojte zástrčku do náležitě nainstalované domácí zásuvky.

VAROVÁNÍ!

Aby se zamezilo rizikům, výměnu poškozeného napájecího kabelu musí provést zákaznický servis (viz záruční list).

12. Změna směru otáčení dveří

Před připojením spotřebiče k napájení byste měli zkontrolovat, zda není nutné změnit směr otáčení dveří zprava (po dodání) doleva, jestliže to vyžaduje místo instalace a použitelnost.

VAROVÁNÍ!

Spotřebič je těžký. Ke změně směru otáčení dveří jsou zapotřebí dvě osoby.
▶ Před jakýmkoli úkonem nejprve odpojte spotřebič od sítě.
Nenaklánějte spotřebič v úhlu větším než 45°, aby se předešlo poškození chladicího systému.

1. Před prvním použitím

Odstraňte všechny obalové materiály. Patří mezi ně pěnová základna a všechny lepicí pásky, které drží příslušenství uvnitř a na vnější straně vinného sklípku. Uschovejte je mimo dosah dětí a zlikvidujte ho způsobem šetrným k životnímu prostředí.
▶ Než do spotřebiče vložíte nějaké víno, vyčistěte jeho vnitřní i vnější povrchy vodou a slabým saponátem.
Po vyrovnání a vyčištění počkejte alespoň 2 hodiny, než spotřebič připojíte k napájení. Pokud je nutné z jakéhokoli důvodu naklonit vinný sklípek, počkejte 24 hodin, než ho připojíte k napájení. Viz část INSTALACE.
Jakmile připojíte spotřebič k elektrické zásuvce, nechte ho běžet alespoň 30 minut, aby se aklimatizoval, než začnete cokoli nastavovat.
▶ Teplota se automaticky nastaví na 12 °C. V případě potřeby můžete tyto teploty změnit ručně. Viz TEPLOTA.

2. Dotyková tlačítka

Na ovládacím panelu jsou dotyková tlačítka, která reagují na lehký dotyk prstem.

3. Popis ovládacího panelu

A Tlačítko osvětlení interiéru
B Tlačítko přepínání °C /°F
C Tlačítko nastavování teploty: dolů
D Displej

E Tlačítko nastavování teploty: nahoru
F Tlačítko výběru teplotní zóny
G Tlačítko zámku
H Tlačitko napájení

4. Funkce automatického zamykání

Ve stavu uzamčené obrazovky dlouze stiskněte klávesu zámku po dobu 3 s, na obrazovce displeje se zobrazí 3, 2 a 1, obrazovka displeje se odemkne a ikona zámku svítí do poloviny; pokud není provedena žádná akce, obrazovka se po 30 s automaticky uzamkne. Ve stavu uzamčené obrazovky svítí všechny ikony kláves zámku a klávesy na obrazovce displeje nelze ovládat (kromě klávesy osvětlení);

5. Funkce tlačítka napájení

Když je obrazovka vypnutá, dotkněte se libovolného tlačítka a displej se rozsvítí; dlouze stiskněte tlačítko napájení, na displeji se zobrazí 5, 4, 3, 2 a 1 a vypne se napájení celého přístroje. Když je napájení vypnuté, dlouhým stisknutím tlačítka napájení se zobrazí 5, 4, 3, 2 a 1 a poté se napájení zapne.

6. Nastavování teploty

Upozornění

Výchozí nastavení

Jakmile připojíte spotřebič k elektrické zásuvce, nechte ho běžet alespoň 30 minut, aby se aklimatizoval, než začnete cokoli nastavovat.
Když se spotřebič zapne poté, co byl odpojen od napájení, může trvat několik hodin, ne dosáhne správné teploty. Přesná doba se liší v závislosti na prostředí a nastavení teploty

Stiskněte tlačítko + nebo -, displej začne blikat. Stisknutím tlačítka + nebo - nastavte požadovanou teplotu. Rozsah nastavení teploty: 5–20 °C (41–68 °F).

Přestaňte mačkat tlačítko na 3 sekundy, poté se teplota potvrdí.

7. Funkce Mode nebo Zone

Přestaňte mačkat tlačítko na 3 sekundy, poté se teplota potvrdí.

V odemknutém stavu nepřetržitě svítí ikona „ZONE“. Pokud se aktuální zobrazení nachází v horní teplotní zóně, horní ikona se rozsvítí a dolní ikona nesvítí. V tomto okamžiku stiskněte tlačítko „ZONE“ dolní ikona se rozsvítí a horní ikona zhasne.

Doporučené nastavení teplot

Pro různé typy vína se doporučují následující konzumační teploty.

Červené víno	+13 °C až +20 °C(+55 °F až +68 °C)	Šumivé vínoProsecco	+5 °C až +8 °C(+41 °F až +47 °F)
Bílé víno +9 °C	až +12 °C(+48 °F až +54 °F)

Pokud skladujete víno delší dobu, mělo by se ukládat při teplotě mezi +10 °C a +12 °C (50 °F a +54 °F).

8. Pohotovostní režim

Po 30 sekundách obrazovka displeje automaticky zhasne.

Po stisknutí jakéhokoli tlačítka nebo otevření dvířek se automaticky rozsvítí.

Upozornění Faktory ovlivňující teplotu

Teplota uvnitř spotřebiče je ovlivňována následujícími faktory:

▶ Okolní teplota

▶ Množství uložených láhví

Frekvence otevírání dvířek

Umístění spotřebiče

Výchozí nastavení je 12 °C.

Až přestane blikat displej, vrátí se k zobrazování aktuální teploty uvnitř vinného sklípku.

Bude chvíli trvat, než se dosáhne nastavené teploty.

9. Nastavení režimu osvětlení

Stiskněte tlačítko „LIGHT“. Když jsou zapnutá světla ve skříni, pozvolna se rozsvítí. Po dalším stisknutí tlačítka „LIGHT“ světla pozvolna zhasnou.

10. Funkce °C/°F

Stisknutím tlačítka „ ^1/2 “ Ize přepínat mezi stupni Fahrenheit a Celsia.

11. Funkce Wi-Fi

Stiskněte tlačítko „LIGHT“ na 3 sekundy, ikona „” začne rychle blikat a automaticky přejde do režimu konfigurace.

12. Funkce paměti při vypnutí

Pokud dojde k výpadku napájení, sklípek automaticky uloží nastavenou teplotu. Až se obnoví dodávka energie, sklípek poběží s teplotou nastavenou před výpadkem napájení.

13. Funkce kompenzace nízké teploty

Vinný sklípek má funkci kompenzace nízké teploty, která zajišťuje stabilní teplotu: Když je teplota v prostoru nižší než nastavená teplota, vinný sklípek automaticky spustí funkci kompenzace nízké teploty a spotřebič se začne vytápět. Až teplota ve spotřebiči do sáhne nastavené teploty, funkce kompenzace níké teploty se automaticky vypne.

14. Alarm otevřených dveří

Jestliže zůstanou dvířka otevřená déle než 1 minutu, spustí se akustický alarm a bude se ozývat pípání, dokud nezavřete dvířka nebo nestisknete nějaké tlacítko na panelu displeje.

15. Režim sledování vlhkosti

Stisknutím a podržením tlačítka " ⁶/°F" po dobu 3 sekund vstoupíte do režimu sledování vlhkosti. Pomocí tlačítka " ZONE" zobrazíte hodnotu vlhkosti pro jinou teplotní zónu. Znovu stiskněte a podržte tlačítko " ⁶/°F" na 3 sekundy nebo upravte teplotu, abyste opustili režim sledování vlhkosti.

16. Nastavení režimu Wi-Fi

PŘIPOJENÍ

PARAMETRY BEZDRÁTOVÉHO PŘENOSU

Technologie Wi-Fi Bluetooth
Standard IEE 802.11 b/g/n Bluetooth v4.2, BR/EDR, BLE
Frekvenční pásmo [MHz]	2401–2483	2402–2480
Maximální výkon [mW] Pásmo (pásma) [MHz]	19.5 19.5

INFORMACE O VÝROBKU

Jak aktivovat modul Wi-Fi:

Stisknutím tlačítka „LIGHT“ na 3 sekundy aktivujte Wi-Fi

• Zapne se modul Wi-Fi a začne blikat ikona Wi-Fi.
• Pokud je vinný sklípek registrován, ale Wi-Fi je vypnuté, ikona bude blikat.
• Pokud je vinný sklípek registrován a připojen, ikona Wi-Fi bude nepřetržitě svítit
• Chcete-li resetovat Wi-Fi, na 3 sekundy stiskněte tlačítko "LIGHT"

- Stáhněte si aplikaci hOn z obchodu s aplikacemi

GET IT ON Google Play

• Zaregistrujte se, nebo se prihlaste

- Přidejte nový spotřebič tak, že ze seznamu vyberete vinný sklípek

• Naskenujte kód QR, nebo ručně zadejte sériové číslo

- Stisknutím tlačítka "na spotřebiči na 3 s aktivujte Wi-Fi.

Krok 6

- Ikona Wi-Fi bude blikat, což znamená, že probíhá párování. - Máte 5 minut na dokončení párování - Po dokončení tohoto postupu přestane ikona Wi-Fi blikat a bude nepřetržitě svítit POZNÁMKA

Tipy pro úsporu energie

Zajistěte, aby měl spotřebič náležité větrání (viz INSTALACE).
▶ Neinstalujte spotřebič na přímé sluneční světlo nebo do blízkosti zdrojů tepla (např. sporáků nebo ohřívačů).
Vyhýbejte se zbytečně nízké teplotě uvnitř spotřebiče. Čím nižší je nastavená teplota ve spotřebiči, tím vyšší je spotřeba energie.
▶ Otvírejte dvířka spotřebiče co nejméně a na co nejkratší dobu.
▶ Nepřekračujte stanovené množství láhví, aby se nenarušilo proudění vzduchu.
▶ Udržujte těsnění dvířek v čistém stavu, aby se dvířka vždy správně zavírala.
▶ Energeticky nejúspornější konfigurace vyžaduje, aby byly ve spotřebiči nainstalovány přihrádky, schránka na potraviny a police ve stavu jako z výroby a aby uložené potraviny nezakrývaly výstup vzduchového kanálu.

1. Police

1. Police jsou navržené tak, aby umožnovaly snadné ukládání a vyndávání vína. Lze je čistit měkkou utěrkou.
2. Běžné láhve o průměru 76 mm lze skládat na sebe.
3. Láhve Magnum lze skládat na sebe na první nebo třetí polici.
4. Pokud se láhve skládají jinak, množství se může lišit od vyobrazeného počtu.

Rada k uspořádání vašeho vinného sklípku

Doporučujeme, aby počet lahví vína nepřesáhl dvě vrstvy na každé polici a nosnost poliček na víno by neměla přesáhnout 18 kg. Ověřte, zda jsou police na víno zcela stabilní. Navíc ověřte, zda nějaké láhve nevyčnívají z polic, aby při zavírání nenarazily do skleněných dvířek.

2. Světlo

Po otevření dvířek se rozsvítí světlo LED osvětlující interiér. Chcete-li rozsvítit světlo, když jsou dvířka zavřená, stiskněte tlačítko „Dalším stisknutím tohoto tlačítka zhasnete světla. Když se do vinného sklípku nedíváte, světla by měla být zhasnutá, aby se zvýšila energetická účinnost.

1. Odmrazování

Vinný sklípek se odmrazuje automaticky; není nutný žádný ruční zásah.

2. Výměna žárovky LED

Jako zdroj světla v žárovce se používají diody LED, které se vyznačují nízkou spotřebou energie a dlouhou životností. Pokud se vyskytne nějaký neobvyklý stav, kontaktujte zákaznický servis. Viz ZÁKAZNICKÝ SERVIS.

VAROVÁNÍ!

Nevyměňujte žárovku LED vlastními silami. Její výměnu musí provést bud' výrobce, nebo autorizovaný servisní zástupce.

Parametry žárovky LED:

Napětí: 12 V

Max. výkon: 4W

3. Když se spotřebič delší dobu nepoužívá

Vytáhněte napájecí kabel ze zásuvky.

Vyčistěte spotřebič a těsnění dvířek podle výše uvedeného popisu.

Nechte dvířka otevřená, aby se uvnitř nevytvořil zápach.

4. Přemistování spotřebiče

1. Vyjměte všechny láhve a odpojte spotřebič od napájení.
2. Připevněte police a ostatní pohyblivé součásti ve vinném sklípku lepicí páskou.
3. Nenaklánějte vinný sklípek v úhlu větším než 45°, aby se předešlo poškození chladicího systému.

5. Výměna vzduchu skrz filtr s aktivním uhlím

Způsob zrání vína závisí na podmínkách prostředí. Proto má kvalita vzduchu rozhodující význam pro uchovávání vína. Ve spodní části zadní stěny spotřebiče je nainstalován filtr s aktivním uhlím, aby byla udržována optimální kvalita procházejícího vzduchu.

Upozornění

Doporučujeme měnit filtr jednou ročně. Filtry získáte od svého prodejce.

Výměna filtru:

Uhlíkový voštinový modul je umístěn ve spodní části přepážky (na obrázku označen šipkou). Chcete -li jej vyjmout, stiskněte západku na schránce uhlíkového voštinového modulu a vytáhněte ji směrem ven.

Vkládání filtru:

Zarovnejte spodní část nového modulu s instalačním slotem, zatlačte jej dovnitř a uslyšíte „cvaknutí“, čímž instalaci dokončíte.

Mnoho problémů můžete vyřešit sami bez konkrétních odborných znalostí. V případě problému zkontrolujte všechny možnosti a říd'te se níže uvedenými pokyny, než se obrátíte na poprodejní servis. Viz ZÁKAZNICKÝ SERVIS.

VAROVÁNÍ!

▶ Před zahájením údržby vypněte spotřebič a vytáhněte zástrčku napájecího kabelu ze zásuvky.
▶ Servis elektrického zařízení by měli provádět pouze kvalifikovaní elektrikáři, protože nepatřičné opravy mohou vést k vážným následným škodám.
Poškozený napájecí kabel by měl vyměnit pouze výrobce, jeho servisní zástupce nebo osoby s podobnou kvalifikací, aby se vyloučilo riziko.

Chybový kód	Příčina	Řešení
L2 L3 Alarm nízké teploty, když je teplota řídícího čidla příliš nízká;		1. Zkontrolujte okolní teplotu.2. Zkontrolujte konektor kompresoru.3. Zkontrolujte odpor čidla regulace teploty.
H2 H3	Pokud je teplota kontrolního čidla příliš vysoká, zobrazí se na displeji alarm vysoké teploty;	1. Zkontrolujte konektor řídící desky nebo panelu displeje.2. Zkontrolujte odpor a napětí ventilátoru.3. Zkontrolujte ventilátor a konektor kompresoru.
Problém	Možná příčina	Možné řešení
Kompresor nepracuje.	Sítová zástrčka není zapojena do síťové zásuvky.	Zapojte síťovou zástrčku.
Spotřebič se spouští často, nebo běží příliš dlouho.	Venkovní teplota je příliš vysoká.Spotřebič byl určitou dobu vypnutý.Dvířka spotřebiče nejsou těsně zavřená.Dvířka se otvírala příliš často, nebo byla příliš dlouho otevřená.Těsnění dvířek je znečištěné, opotřebené, popraskané nebo nesprávně nainstalované.Není zaručena požadovaná cirkulace vzduchu.Je nastavena příliš nízká teplota.	V tomto případě je normální, že spotřebič běží déle.Normálně chvíli trvá, než se spotřebič úplně ochladí.Zavřete dvířka a ujistěte se, že spotřebič je umístěn na rovné zemi a dvířkům nepřekáží žádné potraviny nebo nádoby.Neotvírejte dvířka příliš často.Vyčistěte těsnění dvířek, nebo ho nechte vyměnit zákaznickým servisem.Zajistěte odpovídající větrání.Problém se vyřeší sám, až bude dosaženo požadované teploty.
Vnitřek vinného sklípku je znečištěný a/nebo zapáchá.	Je třeba vyčistit vnitřek vinného sklípku.	Vyčistěte vnitřek vinného sklípku.
Uvnitř spotřebiče není dostatečně chladno.	Je nastavena příliš vysoká teplota.Nedávno byly přidány nějaké láhve.Dvířka spotřebiče nejsou těsně zavřená.Dvířka se otvírala příliš často, nebo byla příliš dlouho otevřená.Těsnění dvířek je znečištěné, opotřebené, popraskané nebo nesprávně nainstalované.	Znovu nastavte teplotu.Vyčkejte, než nedávno přidané láhve dosáhnou požadované teploty.Zavřete dvířka.Neotvírejte dvířka příliš často.Vyčistěte těsnění dvířek, nebo ho nechte vyměnit zákaznickým servisem.
Uvnitř spotřebiče je příliš chladno.	Je nastavena příliš nízká teplota.	Znovu nastavte teplotu.
Tvoření vlhkosti na vnitřním povrchu chladicího prostoru.	Prostředí je příliš teplé a vlhké.Dvířka spotřebiče nejsou těsně zavřená.Dvířka se otvírala příliš často, nebo byla příliš dlouho otevřená.	Zvyšte teplotu.Zavřete dvířka.Neotvírejte dvířka/zásuvku příliš často.
Na vnějším povrchu vinného sklípku se hromadí vlhkost.	Prostředí je příliš teplé a vlhkéDvířka nejsou těsně zavřená.Chladný vzduch ve spotřebiči a teplý vnější vzduch, dochází ke kondenzaci.	Jedná se o normální jev ve vlhkém prostředí; až se sníží vlhkost, situace se změní.Ujistěte se, že dvířka jsou těsně zavřená a těsnění správně přiléhá.
Spotřebič vydává neobvyklé zvuky.	Spotřebič nestojí na rovné zemi.Spotřebič se dotýká nějakého předmětu ve svém okolí.	Seřid'te nožky, aby stál spotřebič rovně.Odstraňte předměty z okolí spotřebiče.
Ozývá se slabý zvuk podobný vodě.	Jedná se o normální jev.• -
Nefunguje osvětlení interiéru nebo chladicí systém.	Sítová zástrčka není zapojena do síťové zásuvky.Napájení nemá správné parametry.Žárovka LED je vadná.	Zapojte síťovou zástrčku.Zkontrolujte přívod elektric - kého napájení do místnosti.Zavolejte místnímu dodavateli elektriny.Zavolejte servis se žádostí o výměnu.
Boční strany chladiče a lišta na dvířkách jsou teplé.	Jedná se o normální jev.• -
Dvířka se správně nezavírají.	Spotřebič nestojí rovně.Dvířka jsou blokována.	Vyrovnejte spotřebič pomocí vyrovnávacích noh.Zkontrolujte, zda láhve nebo police neblokují dvířka.

Chcete-li kontaktovat technickou pomoc, navštivte naše webové stránky:

https://corporate.haier-europe.com/en/

V části „Website“ zvolte značku svého výrobku a svou zemi. Budete přesměrováni na konkrétní webovou stránku, kde najdete telefonní číslo a kontaktní formulář technické pomoci.

Informační list výrobku podle nařízení EU č. 2019/2016

Značka Haier
Název/označení modelu HUC44GDEH1
Kategorie Vinný sklípek
Třída energetické účinnosti E
Roční spotřeba energie (kWh/rok)1)	80
Užitný objem (l) 114
Klimatická třída:Tento spotřebič je určen k používání při teplotě okolí mezi 10 °C a 38 °C.	SNNST
Emise hluku šířeného vzduchem (db(A) re 1 pW)	B(35)
Typ spotřebiče Vestavný
Tento spotřebič je určen výhradně k ukládání vína.	Ano
Rozměry (Š/H/V v mm) 597/575/816-866

Vysvětlení:
1) Na základě výsledků standardní zkoušky za 24 hodin. Skutečná spotřeba energie závisí na aktuálním prostředí, množství láhví, nastavené teplotě, otvirání a zavírání dvírek atd.
2) Jmenovitá spotřeba energie je hodnota získaná podle standardní zkoušky, když není zapnuto osvětlení interiéru vinného sklípku.
- subnormální: „tento chladicí spotřebič je určen k používání při teplotách okolí v rozsahu od 10 °C do 32 °C“.
- normální: „tento chladicí spotřebič je určen k používání při teplotách okolí v rozsahu od 16 °C do 32 °C".
- subtropická: „tento chladicí spotřebič je určen k používání při teplotách okolí v rozsahu od 16 °C do 38 °C“.
- tropická: „tento chladicí spotřebič je určen k používání při teplotách okolí v rozsahu od 16 °C do 43 °C".

Normy a směrnice CE

Tento výrobek splňuje požadavky všech platných směrnic ES s odpovídajícími harmonizovanými normami, které stanoví používání označení CE.

Doporučujeme využívat zákaznický servis společnosti Haier a používat originální náhradní díly.

V případě problému se spotřebičem si nejprve přečtěte část ŘEŠENÍ PROBLÉMŮ.

Pokud v ní nenajdete řešení, kontaktujte

místního prodejce nebo
navštivte část Servis a podpora na stránkách www.haier.com, kde najdete telefonní čísla a časté otázky týkající se aktivace požadavku na servis.

Chcete-li kontaktovat náš servis, ujistěte se, že máte k dispozici následující údaje.

Tyto údaje lze najít na výrobním štítku.

Model ____ Výrobní číslo

V případě záruky se také podívejte do záručního listu dodaného s výrobkem.

Se všeobecnými dotazy obchodní povahy se v Evropě obracejte na následující adresy:

Evropské adresy společnosti Haier

Země*	Poštovní adresa	Země	Poštovní adresa
Itálie	Haier Europe Trading SRLVia De Cristoforis, 1221100 VareseITÁLIE	Francie	Haier Europe Trading SRLVia De Cristoforis, 1221100 VareseITÁLIE
Španělsko Portugalsko	Haier Iberia SLPg. Pg. Garcia Faria, 49-5108019 BarcelonaŠPANĚLSKO	Belgie-FRBelgie-NLNizozemskoLucembursko	Haier Benelux SAAnderlechtRoute de Lennik 451BELGIE
Německo Rakousko	Haier Deutschland GmbHHewlett-Packard-Str. 4D-61352 Bad HomburgNĚMECKO	PolskoČeská republikaMaďarskoŘeckoRumunskoRusko	Haier Poland Sp. zo.o.Al. Jerozolimskie 181B02-222 WarszawaPOLSKO
Spojené království	Haier Appliances UK Co. Ltd.One Crown SquareChurch Street EastWoking, Surrey, GU21 6HRUK

DOSTUPNOST NÁHRADNÍCH DÍLŮ Termostaty, snímače teploty, desky s plošnými spoji a světelné zdroje budou k dispozici po dobu nejméně sedmi let od uvedení posledního modelu spotřebiče na trh. Madla dvířek, závěsy dvířek, přihrádky a koše budou k dispozici po dobu nejméně sedmi let a těsnění dvířek po dobu nejméně deseti let od uvedení posledního modelu spotřebiče na trh

Minimální záruka: 2 roky pro země EU, 3 roky pro Turecko, 1 rok pro Spojené království, 1 rok pro Rusko, 3 roky pro Švédsko, 2 roky pro Srbsko, 5 let pro Norsko, 1 rok pro Maroko, 6 měsíců pro Alžírsko, Tunisko nevyžaduje žádnou zákonnou záruku.

Chcete-li další informace o výrobku, navštivte stránky https://eprel.ec.europa.eu/nebo naskenujte kód QR na energetickém štítku dodaném se spotřebičem.

Varovanie – Dôležité bezpečnostné informácie

Pomáhajte chránit životné prostredie a zdravie l'udí Obal vyhod'te do vhodných nádob na recykláciu.

h d1 elektrická zásuvka otvor pre elektrické vedenie W D sokel H

→ Otočením v smere hodinových ručičiek zvýšite výšku skrinky.
→ Otočením proti smeru hodinových ručičiek znížite výšku skrinky.

Nastavitelné spodné nožičky

Nastavitelné spodné nožičky

7. Inštalácia sokla

1) Upravte vzdialenost držiaka sokla spredu dozadu:

▶ Uvol'nite 2 skrutky na l'avej konzole a 3 skrutky na pravej konzole.
Nastavte konzoly spredu dozadu, aby ste sa uistili, že predná hrana konzol je vo vodorovnej vzdialenosti od vonkajšieho povrchu telesa dverí rovnajúcej sa híbke podstavca (d) (50\~100 mm) + 2 mm.
▶ Utiahnite skrutky, aby ste konzoly pevne zaistili.

dvere d+2 lavá konzola pravá konzola skrinka

2) Nainštalujte sokel

1) Demontáž krycích panelov skrinky

Poznámka: Po odstránení krycích panelov ich bezpečne uschovajte pre budúce použitie.

2) Demontáž dverí

záves skrutky

Poznámka: Po odstránení panelov ich bezpečne uschovajte pre budúce použitie.

Zaistite skrutky horného a spodného závesu v l'avom hornom a l'avom dolnom rohu skrinky. Skrutky neutahujte. Ponechajte medzeru na inštaláciu závesu.

Zarovnajte horné a spodné závesy dverí so skrutkami a nainštalujte ich na miesto.

11. Elektrické zapojenie

Pred každým pripojením skontrolujte, či:

2. Dotykové tlačidlá

3. Opis ovládacieho panela

Ked'je obrazovka vypnutá, displej sa rozsvieti dotykom l'ubovoľného tlačidla. Podržte stlačený vypínač, na obrazovke displeja sa zobrazí 5, 4, 3, 2 a 1 a napájanie celého spotrebiča sa vypne. Ked'je elektrické napájanie vypnuté, dlhým stlačením vypínača sa zobrazí 5, 4, 3, 2 a 1, potom sa napájanie vypne.

6. Nastavenie teploty

Poznámka

Prednastavenia

Prestaňte stláčat tlačidlo na 3 sekundy, teplota sa tým potvrdí.

Červené víno	+13 °C až +20 °C)(+55 °F až + 68 °C)	Šumivé vínoProsecco	+5 °C až + 8 °C(+41 °F až +47 °F)
Biele víno	+9 °C až +12 °C(+48 °F až +54 °F)

8. Pohotovostný režim

Obrazovka displeja sa po 30 sekundách automaticky stlmí.

Rozsvieti sa automaticky po stlačení akéhokol'vek tlačidla alebo po otvorení dverí.

Poznámka

Vplyvy na teploty

▶ Teplota okolitého prostredia

Východiskové nastavenie je 12 °C

Po opätovnom stlačení tlačidla „ ” postupne zhasnú

10. Funkcia °C/°F

Stlačte a podržte tlačidlo „znova na 3 sekundy alebo upravte teplotu, aby ste ukončili režim sledovania vlhkosti.

16. Nastavenie režimu Wi-Fi

KONEKTIVITA

PARAMETRE BEZDRÔTOVEJ SIETE

Technológia	Wi-Fi	Bluetooth
Norma	IEE 802.11 b/g/n	Bluetooth v4.2, BR/EDR, BLE
Frekvenčné pásmo (pásma) [MHz]	2401-2483	2402-2480
Maximálny výkon [mW] Pásmo [MHz]	19,5	19,5

- Pridajte nový spotrebič a zo zoznamu vyberte vinotéku

- Aktivujte Wi-Fi stlačením tlačidla „

na spotrebiči na 3 sekundy.

Krok 6

• Ikona Wi-Fi bude blikat, bude prebiehat proces párovania
• Na dokončenie procesu párovania budete mat 5 minút
• Po dokončení procesu prestane ikona Wi-Fi blikat a zostane svietit POZNÁMKA

Get ready to add your appliance 1. Make your home environment at 2. Get your home (RF) network. 2. Make your home or more (RF) password and make ready to we will need information. 3. Make your appliance in a place where there is no excellent home (RF) image. 4. Add you, maintaining your appliance on: http://j/ on: http://j/ on: http://j/ on: http://j/ on: http://j/ on: http://j/ on: http://j/ on: http://j/ on: http://j/ on: http://j/ on: http://j/ on: http://j/ on: http://j/ on: http://j/ on: http://j/ on: http://j/ on: http://j/ on: http:/u/ on: http://u/ on: http://u/ on: http://u/ on: http://u/ on: http://u/ on: http://u/ on: http://u/ on: http://u/ on: http://u/ on: http://u/ on: http://u/ on: http://u/ on: http://u/ on: http://u/ on: http://u/ on: http://u/ on: http://u/ on: on: http://j/ on: http://j/ on: http://j/ on: http://j/ on: http://j/ on: http://j/ on: http://j/ on: http://j/ on: http://j/ on: http://j/ on: http://j/ on: http://j/ on: http://j/ on: http://j/ on: http://j/ on: http://j/ on: http//

Tipy na úsporu energie

5. Výmena vzduchu s filtrom s aktivnym uhlím
