MANUALE UTENTE HWS58GGH1 HAIER

IT AVVERTENZA: Rischio di incendio / Materiale infiammabile.

Il simbolo indica che esiste il rischio di incendio poiché sono utilizzati materiali infiammabili. Prestare particolare attenzione per evitare incendi causati dall'accensione di materiali infiammabili.

Grazie per aver acquistato un prodotto Haier.

Leggere attentamente queste istruzioni prima di utilizzare l'elettrodomestico. Le istruzioni contengono informazioni importanti per ottimizzare l'uso dell'elettro-domestico e garantire l'installazione, l'uso e la manutenzione sicuri e corretti.

Conservare il presente manuale in un luogo comodo, in modo da poterlo sempre consultare per un uso sicuro e corretto dell'elettrodomestico.

Se l'elettrodomestico viene venduto, ceduto o abbandonato in caso di trasloco, trasferire anche il presente manuale in modo che il nuovo proprietario possa comprendere l'uso dell'elettrodomestico e delle avvertenze di sicurezza.

Legenda

Avvertenza - Informazioni importanti per la sicurezza

Informazioni generali e consigli

Informazioni ambientali

Smaltimento

Contribuire a proteggere l'ambiente e la salute umana. Collocare l'imballo in appositi contenitori affinché venga riciclato. Contribuire al riciclo dei rifiuti delle apparecchiature elettriche ed elettroniche. Non smaltire gli elettrodomestici contrassegnati con questo simbolo assieme ai rifiuti domestici. Conferire il prodotto presso la struttura di riciclo locale o rivolgersi all'ufficio comunale preposto.

AVVERTENZA!

Pericolo di lesioni o soffocamento!

I refrigeranti e i gas devono essere smaltiti in maniera professionale. Accertarsi che latubazione del circuito del refrigerante non sia danneggiata prima di smaltirla correttamente. Scollegare l'elettrodomestico dalla rete elettrica. Tagliare il cavo di alimentazione e smaltirlo. Rimuovere vassoi e cassetti, fermaporte e guarnizioni, per evitare che bambini e animali domestici rimangano chiusi nell'elettrodomestico.

Gli elettrodomestici vecchi possono avere ancora un valore residuo. Un metodo ecologico per lo smaltimento garantisce il recupero e il riutilizzo delle materie prime utili. Il ciclopentano, una sostanza infiammabile che non danneggia l'ozono, viene utilizzato come espansore per la schiuma isolante.

Garantendo il corretto smaltimento del prodotto, si contribuisce a prevenire conseguenze negative per l'ambiente e per la salute umana.

Per informazioni più dettagliate sul riciclo di questo prodotto, rivolgersi alla municipalità locale, all'azienda addetta allo smaltimento dei rifiuti domestici o al punto vendita dov'è stato acquistato.

1 - Informazioni per la sicurezza 4
2 - Consigli per la sicurezza 6
3 - Manutenzione....11
4 - Accessori....13
5 - Descrizione del prodotto....14
6 - Installazione....14
7 - Utilizzo....19
8 - Suggerimenti per il risparmio energetico....24
9 - Dotazioni 25
10 - Cura e pulizia....26
11 - Soluzione dei problemi .....27
12 - Dati tecnici....30
13 - Assistenza clienti....30
14 - Impilaggio delle bottiglie di vino....32

Questo elettrodomestico deve essere utilizzato solo per la conservazione del vino. Prima di accendere l'elettrodomestico per la prima volta, leggere i seguenti consigli sulla sicurezza:

AVVERTENZA!

Operazioni preliminari al primo utilizzo

Accertarsi dell'assenza di danni dovuti al trasporto.
Rimuovere tutti gli imballi, tenerli fuori dalla portata dei bambini e smaltirli nel rispetto dell'ambiente.
Per garantire la totale efficienza del circuito del refrigerante, attendere almeno mezz'ora prima di installare l'elettrodomestico.
L'elettrodomestico deve essere maneggiato sempre da almeno due persone perché è pesante.

Installazione

Installare l'elettrodomestico in un luogo asciutto e ben ventilato. Lasciare uno spazio libero di almeno 50 mm sopra e attorno all'elettrodomestico.
AVVERTENZA: le aperture di ventilazione nell'involucro dell'elettrodomestico o nella struttura a incasso devono rimanere sempre libere.
Non collocare mai l'elettrodomestico in zone umide o soggette a schizzi d'acqua. Pulire e asciugare schizzi e macchie d'acqua con un panno morbido e pulito.
Non installare la cantinetta in ambienti non adeguatamente isolati o riscaldati (ad es. in garage). La cantinetta non è stata progettata per funzionare a temperature ambiente inferiori a 10 °C.
▶ Non installare l'elettrodomestico esposto alla luce diretta del sole o in prossimità di fonti di calore (ad es. stufe o radiatori).
Installare l'elettrodomestico a livello in un'area adatta alle dimensioni e all'uso.
Accertarsi che i dati elettrici sulla targhetta siano conformi all'alimentazione elettrica. In caso contrario, rivolgersi a un elettricista.
L'elettrodomestico funziona con corrente elettrica 220-240 Vca / 50 Hz. Oscillazioni anomale della tensione possono causare il mancato avvio dell'elettrodomestico, danni al controllo della temperatura o al compressore oppure rumori anomali durante il funzionamento. In tal caso, è opportuno montare un regolatore automatico.
▶ Non adoperare prese multiple o cavi di prolunga.

AVVERTENZA!

▶ AVVERTENZA: Non applicare prese multiple o alimentatori portatili sulla parte posteriore dell'elettrodomestico.
▶ AVVERTENZA: quando l'elettrodomestico viene collocato nella sede prescelta, accertarsi che il cavo di alimentazione non sia incastrato o danneggiato.
▶ Non calpestare il cavo di alimentazione.
▶ Per l'alimentazione elettrica utilizzare una presa separata collegata a terra e facilmente accessibile. L'elettrodomestico deve essere collegato a terra.
▶ Solo per il Regno Unito: il cavo di alimentazione dell'elettrodomestico è dotato di una spina a 3 conduttori (collegata a terra) adatta a una presa standard a 3 conduttori (collegata a terra). Non tagliare né smontare mai il terzo conduttore (collegamento a terra). Dopo l'installazione dell'elettrodomestico, la spina deve essere accessibile.
▶ AVVERTENZA: non danneggiare il circuito di refrigerazione.

Utilizzo quotidiano

▶ Questo elettrodomestico può essere utilizzato da bambini di almeno 8 anni, da persone con ridotte capacità fisiche, sensoriali o mentali e da persone inesperte solo sotto stretta sorveglianza o se hanno appreso le modalità di utilizzo sicuro dell'elettrodomestico e sono consapevoli dei relativi pericoli.
▶ Impedire ai bambini di giocare con l'elettrodomestico.
I bambini di età da 3 a 8 anni possono riempire e svuotare gli elettrodomestici refrigeranti, ma non devono pulirli o installarli.
▶ Tenere lontano dall'elettrodomestico i bambini di età inferiore a 3 anni, a meno che non siano costantemente sorvegliati.
▶ La pulizia e la manutenzione non devono essere effettuate da bambini non sorvegliati.
l'elettrodomestico deve essere posizionato in modo che la spina sia accessibile.
In caso di perdite di gas illuminante o altri gas infiammabili in prossimità dell'elettrodomestico, spegnere la valvola del gas che fuoriesce, aprire porte e finestre e non staccare la spina del cavo di alimentazione dell'elettrodomestico.
▶ Attendere almeno 7 minuti per ricollegare l'alimentazione dopo averla scollegata.
▶ Non sollevare l'elettrodomestico mantenendolo per le maniglie della porta.
Le chiavi devono essere conservate fuori dalla portata dei bambini e non vicine all'elettrodomestico, per evitare che i bambini restino chiusi all'interno dell'elettrodomestico.

AVVERTENZA!

Si noti che l'elettrodomestico è impostato per il funzionamento nell'intervallo ambiente specifico compreso tra 10 e 38 °C. L'elettrodomestico potrebbe non funzionare correttamente se lasciato per un lungo periodo a una temperatura superiore o inferiore all'intervallo indicato.
Non collocare articoli instabili (oggetti pesanti, contenitori pieni d'acqua) sopra l'elettrodomestico, per evitare lesioni personali dovute a cadute o scosse elettriche causate dal contatto con l'acqua.
Aprire e chiudere lo sportelò solo adoperando le maniglie. La distanza tra lo sportello e il vano è molto limitata. Non collocare le mani in queste zone per evitare che le dita rimangano intrappolate. Aprire o chiudere gli sportelli dell'elettrodomestico solo quando non ci sono bambini nel raggio di movimento degli sportelli.
Non conservare né utilizzare materiali esplosivi o corrosivi nell'elettrodomestico o nelle vicinanze.
▶ Non collocare sostanze esplosive (ad es. lattine di aerosol con propellente infiammabile) all'interno di questo elettrodomestico.
Non conservare medicinali, batteri o sostanze chimiche nell'elet-trodomestico. Questo apparecchio è un elettrodomestico. Si sconsiglia di conservare materiali che richiedono temperature rigide.
Non impostare una temperatura inutilmente bassa nel vano cantinetta. Con impostazioni elevate possono crearsi temperature sotto zero. Attenzione: le bottiglie possono scoppiare
Non toccare la superficie interna dello scomparto dell'elettrodomestico durante il funzionamento, soprattutto con le mani bagnate, poiché le mani potrebbero congelare sulla superficie.
Per un corretto raffreddamento del vino, non sovraccaricare l'elettrodomestico.
In caso di blackout o prima della pulizia, scollegare l'elettrodomestico. Attendere almeno 7 minuti prima di riavviare l'elettrodomestico, poiché un avvio frequente può danneggiare il compressore.
AVVERTENZA: Non adoperare apparecchiature elettriche all'interno degli scomparti per la conservazione degli alimenti, a meno che non siano del tipo consigliato dal produttore. Per evitare rischi, un cavo di alimentazione danneggiato deve essere sostituito dall'assistenza clienti (v. scheda di garanzia).
▶ Per prolungare la durata dell'elettrodomestico, evitare di spegnerlo.
Non collocare mai l'elettrodomestico orizzontalmente a terra. Se l'elettrodomestico è stato inclinato di oltre 45°, attendere 24 ore prima di collegarlo.

AVVERTENZA!

Manutenzione / pulizia

Accertarsi che i bambini siano sorvegliati se effettuano la pulizia e la manutenzione.
Scollegare l'elettrodomestico dalla rete elettrica prima di effettuare operazioni di manutenzione ordinaria. Attendere almeno 7 minuti prima di riavviare l'elettrodomestico, poiché un avvio frequente può danneggiare il compressore.
▶ Quando si scollega l'elettrodomestico, mantenere la spina e non il cavo.
Non pulire l'elettrodomestico con spazzole rigide, spazzole metalliche, detersivi in polvere, benzina, acetato di pentile, acetone e soluzioni organiche simili, soluzioni acide o alcaline. Per la pulizia adoperare un detergente speciale per frigoriferi/congelatori per evitare danni. Alla fine utilizzare acqua calda e una soluzione di bicarbonato di sodio (un cucchiaio di bicarbonato di sodio per litro d'acqua). Sciacquare abbondantemente con acqua e asciugare con un panno. Non adoperare detersivi in polvere o altri detergenti abrasivi. Non lavare le parti rimovibili in lavastoviglie.
AVVERTENZA: non usare oggetti meccanici o utensili diversi da quelli consigliati dal produttore per accelerare lo sbrinamento.
Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un tecnico dell'assistenza o da una persona con analoga qualifica per evitare rischi.
▶ Non cercare di riparare, smontare o modificare personalmente l'elettrodomestico. Per le riparazioni rivolgersi all'assistenza clienti.
Se le lampadine sono danneggiate, devono essere sostituite dal produttore, da un tecnico dell'assistenza o da una persona con analoga qualifica per evitare rischi.
Eliminare la polvere sul retro dell'unità almeno una volta all'anno per scongiurare il rischio di incendio e limitare i consumi energetici.
Non spruzzare o schizzare liquidi sull'elettrodomestico durante la pulizia
Per pulire questo elettrodomestico non utilizzare apparecchi a vapore.
Non pulire lo sportello di vetro freddo con acqua calda. Un'improvvisa variazione della temperatura può causare la rottura del vetro.
Se l'elettrodomestico deve rimanere inutilizzato per lungo tempo, lasciarlo aperto per evitare che all'interno si generino odori sgradevoli.

Informazioni sul gas refrigerante

AVVERTENZA!

L'elettrodomestico contiene il refrigerante infiammabile ISOBUTANO (R600a). Accertarsi che il circuito del refrigerante non abbia subito danni durante il trasporto o l'installazione. Eventuali perdite di refrigerante possono causare lesioni oculari o incendi. In caso di danni, tenere lontane fonti di fiamme libere, ventilare perfettamente l'ambiente, non collegare o scollegare i cavi di alimentazione dell'elettrodomestico o di altri elettro-domestici. Informare l'assistenza clienti.

In caso di contatto con gli occhi, sciacquare immediatamente con acqua corrente e rivolgersi immediatamente a un oculista.

AVVERTENZA: l'impianto di refrigerazione è ad alta pressione.

Non manometterlo. Poiché sono utilizzati refrigeranti infiammabili, l'installazione, la movimentazione e la manutenzione dell'elettrodomestico devono essere effettuate attenendosi scrupolosamente alle istruzioni; per lo smaltimento dell'elettrodomestico, rivolgersi a un professionista o all'assistenza post-vendita.

Uso previsto

Questo elettrodomestico è destinato all'uso domestico e a utilizzi simili a quelli di seguito indicati:

• zone cucina per il personale di negozi, uffici e altri ambienti lavorativi;
• aziende agricole e clienti di hotel, motel e altri ambienti residenziali;
• Bed & breakfast;
• Catering e servizi simili non al dettaglio.

Per garantire la conservazione sicura del vino, attenersi a queste istruzioni per l'uso.

L'altra parte del manuale contiene informazioni dettagliate sulla zona più appropriata nel vano dell'elettrodomestico dove conservare determinati tipi di alimenti, considerando la distribuzione della temperatura nei diversi vani dell'elettrodomestico.

Non sono consentiti cambiamenti o modifiche all'elettrodomestico. Utilizzi errati possono causare pericoli e annullare la garanzia.

Smaltimento

Il simbolo ■ sul prodotto o sull'imballo indica che non può essere gestito come rifiuto domestico. Il prodotto deve essere conferito in un punto diraccolta per il riciclo delle apparecchiature elettriche ed elettroniche. Garantendo il corretto smaltimento del prodotto si contribuisce a prevenire conseguenze negative per l'ambiente e per la salute dell'uomo, che potrebbero altrimenti essere causate alla gestione impropria dei rifiuti. Perinformazioni più dettagliate sul riciclo di questo prodotto, rivolgersi all'ente locale competente, all'azienda addetta allo smaltimento dei rifiuti domestici o al punto vendita dov'è stato acquistato.

Poiché sono utilizzati gas infiammabili per l'isolamento, per lo smaltimento dell'elettrodomestico rivolgersi a un professionista o all'assistenza post-vendita.

AVVERTENZA!

Rischio di lesioni da soffocamento!

I refrigeranti e i gas devono essere smaltiti in maniera professionale. Accertarsi che la tubazione del circuito del refrigerante non sia danneggiata prima di smaltirla correttamente. Scollegare l'elettrodomestico dalla rete elettrica. Tagliare il cavo di alimentazione e smaltirlo. Rimuovere vassoi e cassetti, fermaporta e guarnizioni, per evitare che bambini e animali domestici rimangano chiusi nell'elettrodomestico.

AVVERTENZA:Prima di effettuare la pulizia, staccare la spina di alimentazione dell'elettrodomestico.
Non pulire l'elettrodomestico con spazzole rigide, spazzole metalliche, detersivi in polvere, benzina, acetato di pentile, acetone e soluzioni organiche simili, soluzioni acide o alcaline. Per la pulizia adoperare un detergente speciale per frigoriferi per evitare danni.
Pulire l'elettrodomestico quando è vuoto o quando contiene poco vino. È necessario pulirlo solo quando è sporco.

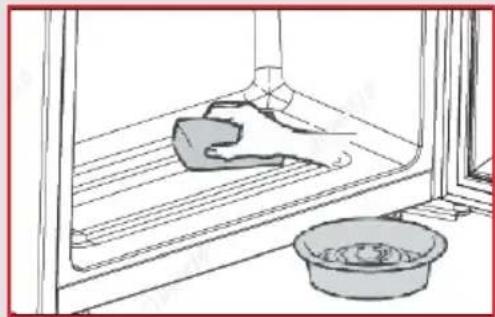

Pulire l'interno e l'alloggiamento dell'elet-trodomestico con una spugna inumidita in acqua calda e detergente neutro.
▶ Sciacquare con acqua calda e pulita e asciugare con un panno morbido.
▶ Non lavare i componenti dell'elettro-domestico in lavastoviglie.
Attendere almeno 7 minuti prima di riavviare l'elettrodomestico, poiché un avvio frequente può danneggiare il compressore.

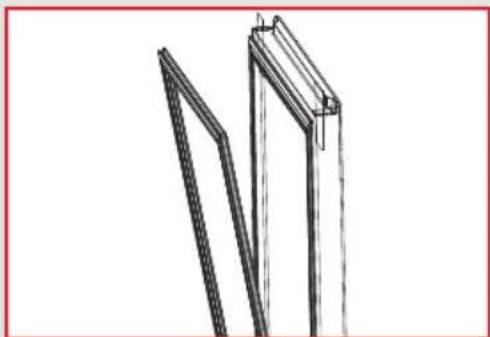

Pulire la guarnizione dello sportello:

Le guarnizioni dello sportello devono essere pulite ogni tre mesi per garantire una tenuta adeguata. Effettuare le seguenti operazioni: rimozione: afferrare la guarnizione dello sportello ed estrarla seguendo la direzione della freccia per rimuovere l'intera guarnizione dello sportello nell'ordine.

Immergere il pennello in acqua o alcool alimentare, pulire la scanalatura della guarnizione dello sportello tirando avanti e indietro il pennello. Pulire, quindi, la superficie della guarnizione dello sportello con un asciugamano imbevuto di acqua o alcool alimentare. Lavare, infine, la guarnizione dello sportello e asciugarla con un asciugamano pulito.

Installazione della guarnizione dello sportello dopo la pulizia:

Prima dell'installazione, accertarsi che non vi sia acqua sulla guarnizione dello sportello. Inserire la guarnizione dello sportello nella scanalatura epremerla a mano dall'alto verso il basso fino a inserire l'intera guarnizione dello sportello nella scanalatura.

Pulizia dei ripiani:

▶ Tutti i ripiani per gli alimenti possono essere estratti per la pulizia.
▶ Togliere tutte le bottiglie.
▶ Sollevare lievemente ogni ripiano ed estrarlo.
▶ Pulire il ripiano con un panno morbido.
Attendere che i ripiani siano asciutti prima di rimontarli.

AVVERTENZA:

Attendere almeno 7 minuti per ricollegare l'alimentazione dopo averla scollegata.

Controllare gli accessori e la documentazione indicati nel seguente elenco: senza isolamento.

Nome	Manuale dell'utente	Scheda di servizio	Ripiano	Coperchio Cerniera	Etichetta energetica	Recinto di filo	Chiave
HWS34GGH1	1 1 5 1 1					1	/
HWS58GGH1	1 1 10 1 1 1						2
HWS34GGH1K	1 1 5 1 1					1	/

Avviso

A causa di modifiche tecniche e della varietà dei modelli, alcune illustrazioni riportate nel presente manuale possono essere diverse dall'aspetto reale del modello acquistato.

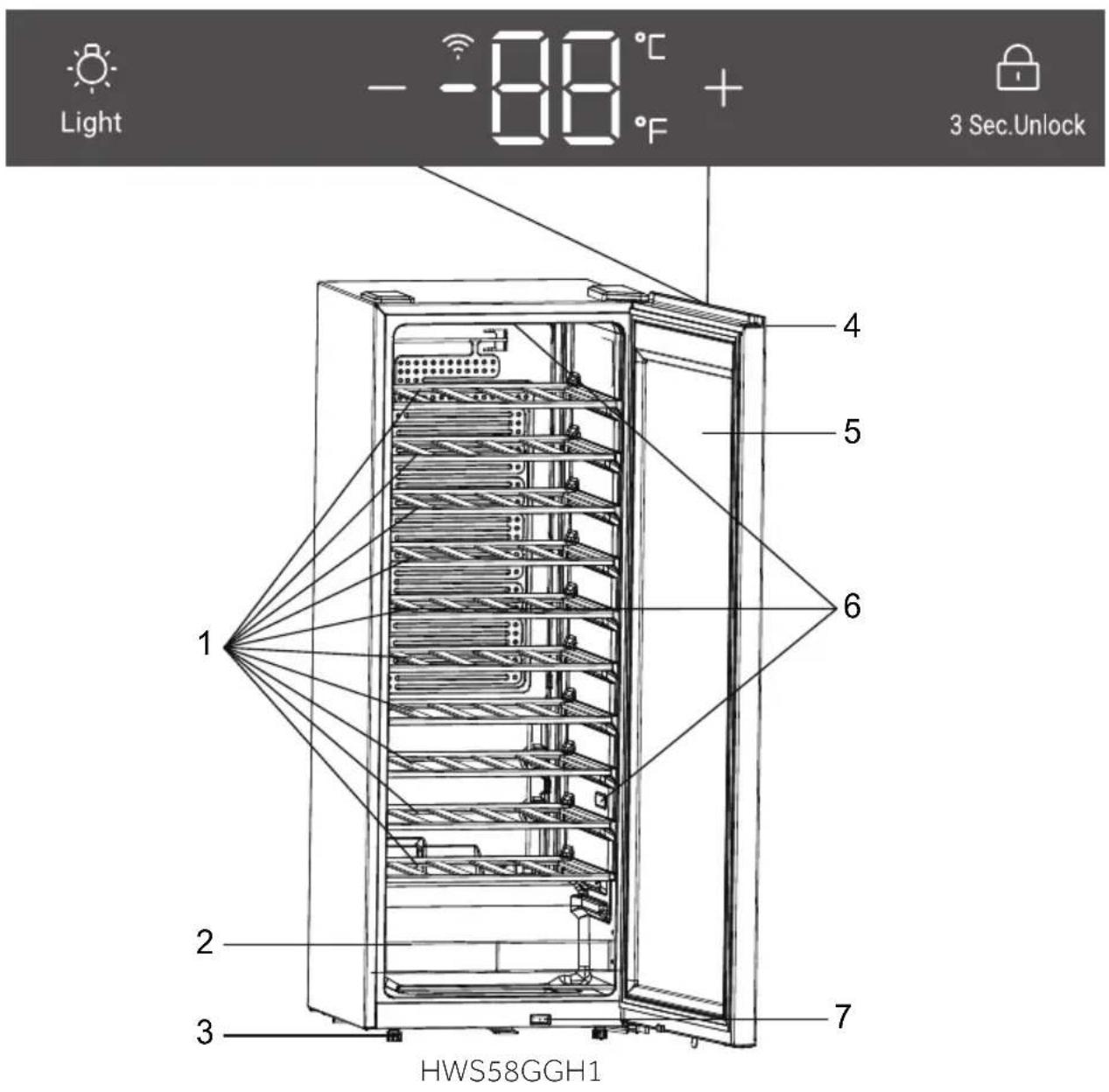

Immagine dell'elettrodomestico

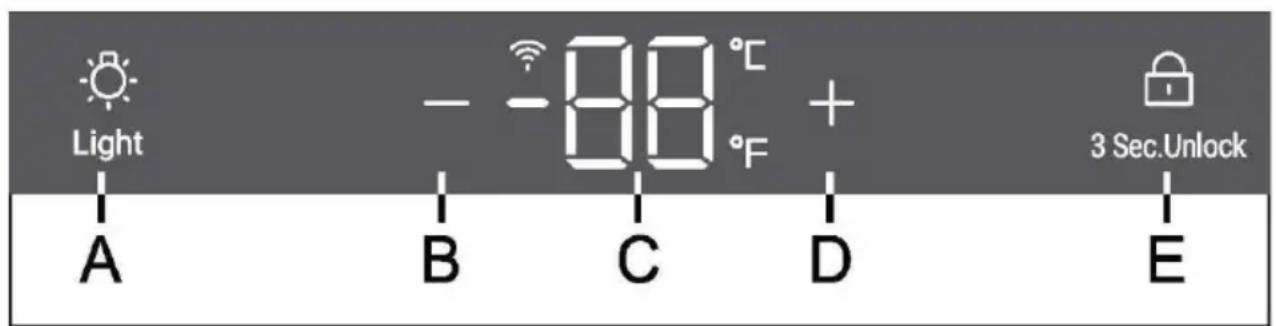

Light - -88 °C + 3 Sec.Unlock 1 2 3 4 5 6 7 HWS58GGH1

1. Ripiano
2. Barriera metallica
3. Piedini regolabili

4. Schermo

5. Sportello

6. Lampada a LED
7. Interruttore

1. Disimballo

▶ Estrarre l'elettrodomestico dall'imballo.
Rimuovere tutti i materiali dell'imballo, compresa la base in schiuma e tutto il nastro adesivo che fissa gli accessori.

2. Condizioni ambientali

La temperatura ambiente deve essere sempre compresa tra 10 e 38 °C, poiché può influire sulla temperatura interna dell'elettrodomestico e sui consumi energetici. Non installare l'elettrodomestico vicino ad altri elettrodomestici che emettono calore (forni, frigoriferi) senza isolamento.

3. Requisiti di spazio

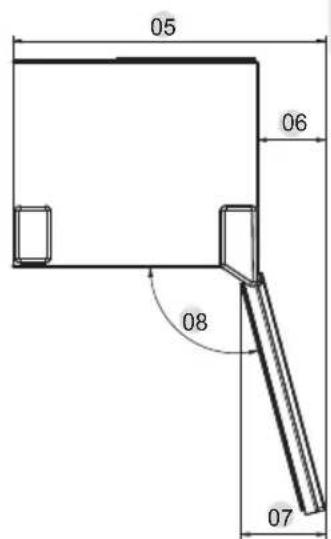

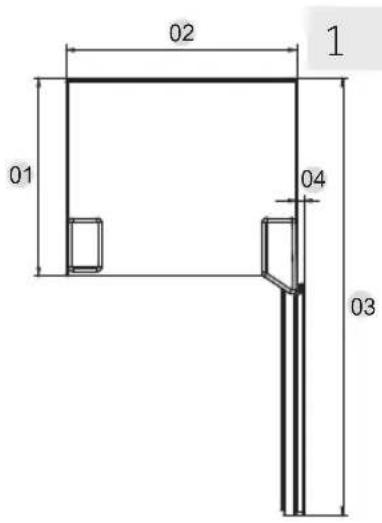

Spazio necessario per l'apertura dello sportello (Figure 1, 2, 3 e 4): per la sicurezza e il risparmio energetico, rispettare la distanza di ventilazione richiesta di 50 mm in tutte le direzioni (Fig. 5).

02 1 01 04 03

05 06 08 07

2

3 109 A

Misure in mm	HWS34GGH1	HWS58GGH1	HWS34GGH1K
Profondità A	456	456	456
Larghezza B	475	475	475
Altezza C	849	1279	849
Altezza totale D	850	1280	850
01	406	406	406
02	475	475	475
03	897	897	897
04	13	13	13
05	608	608	608
06	133	133	133
07	166	166	166
08	105°	105°	105°
09	50	50	50

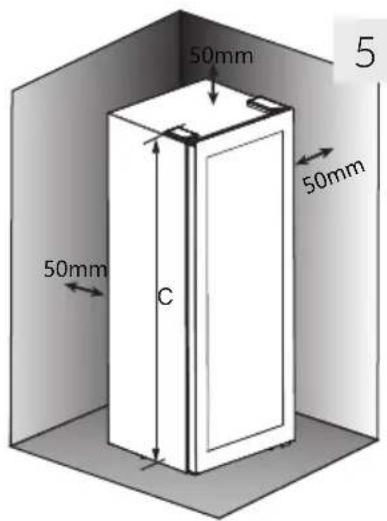

Le aperture di ventilazione nell'elettrodomestico o nella struttura a incasso devono rimanere sempre libere. Questo elettrodomestico refrigerante non è progettato per l'installazione a incasso.

4. Allineamento dell'elettrodomestico

Installare l'elettrodomestico su una superficie solida e piana.

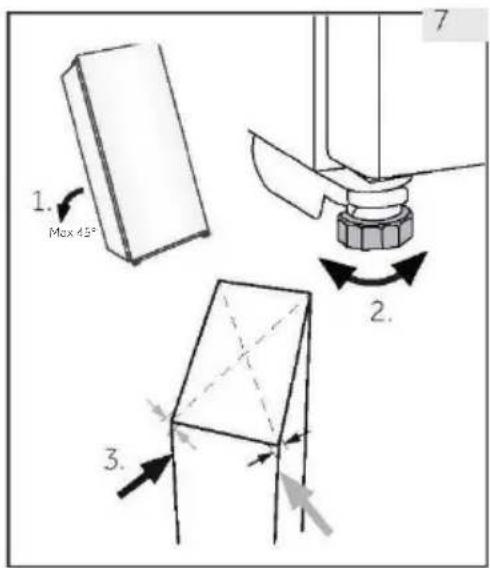

1. Inclinare lievemente all'indietro l'elettrodomestico (Fig. 7).
2. Regolare i piedini anteriori regolabili sul livello desiderato ruotandoli.
3. La stabilità può essere verificata spingendo diagonalmente l'elettrodomestico a destra e a sinistra. Il lieve ondeggiamento deve essere identico in entrambe le direzioni. In caso contrario, il telaio potrebbe deformarsi e le guarnizioni dello sportello potrebbero perdere. Una lieve inclinazione posteriore facilita la chiusura dello sportello.

1. Max 45° 2. 3. 7

5. Regolazione precisa dello sportello

L'elettrodomestico si chiude più facilmente agendo sui i piedini di livellamento anteriori:

Ruotare i piedini regolabili (Fig. 8) per sollevarli o abbassarli:

▶ Ruotando i piedini in senso orario, l'elettrodomestico si solleva.
▶ Ruotando i piedini in senso antiorario, l'elettrodomestico si abbassa.

0,5 H

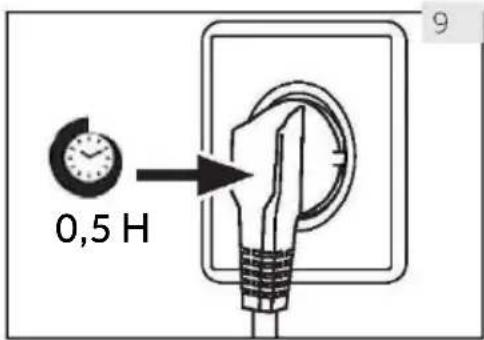

6. Tempo di attesa

L'olio di lubrificazione esente da manutenzione si trova nella capsula del compressore. Se l'elettrodomestico è inclinato, questo olio può percorrere il sistema di tubazioni chiuse durante il trasporto. Prima di collegare l'elettrodomestico all'alimentazione elettrica, attendere 0,5 ore (Fig. 9) in modo che l'olio torni nella capsula.

7. Collegamento elettrico Prima di ogni collegamento, effettuare i seguenti controlli:

La fonte di alimentazione, la presa e i fusibili sono conformi ai dati indicati nella targhetta.
La presa di corrente è collegata a terra e non sono utilizzate prese multiple o prolunghe.
▶ La spina e la presa di corrente sono inserite correttamente.

Collegare la spina a una presa domestica installata correttamente.

AVVERTENZA!

Per evitare rischi, un cavo di alimentazione danneggiato deve essere sostituito dall'assistenza clienti (v. scheda di garanzia).

8. Reversibilità dello sportello

Prima di collegare l'elettrodomestico all'alimentazione elettrica, controllare se l'apertura dello sportello deve essere invertita da destra (come consegnato) verso sinistra per facilitare l'uso

AVVERTENZA!

L'elettrodomestico è pesante. Per invertire lo sportello occorrono due persone.
Prima di qualunque operazione, scollegare l'elettrodomestico dalla rete elettrica.
Non inclinare l'elettrodomestico oltre 45° per evitare danni al sistema di raffreddamento.

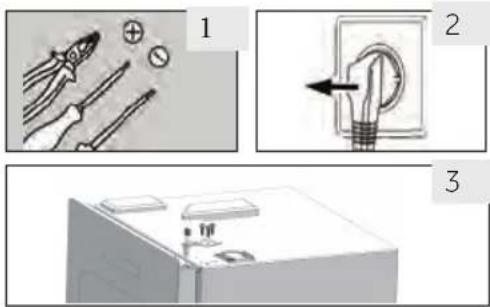

Fasi di montaggio

1. Procurarsi gli utensili necessari.
2. Staccare la spina dell'elettrodomestico.
3. Rimuovere il coperchio della cerniera sinistro e destro, scollegare il terminale di collegamento del cablaggio tra lo sportello e il corpo del frigo, togliere le tre viti dalla cerniera superiore e rimuovere lo sportello.
4. Il manicotto dell'albero lato cerniera passa attraverso il terminale del cablaggio e viene estratto dallo sportello; rimuovere il coperchio decorativo sul lato di apertura dello sportello ed estrarre il cablaggio nascosto dallo sportello.
5. Installare il manicotto dell'albero rimosso attraverso il terminale del cablaggio sull'altro lato dello sportello. Il terminale del cablaggio sull'altro lato è nascosto all'interno del coperchio decorativo; estendere il cablaggio nel corpo e chiudere il coperchio decorativo.
6. Rimuovere le viti di fissaggio, i manicotti dell'albero e il fermo dello sportello nella parte inferiore dello sportello, quindi installarli sull'altro lato dello sportello.
7. Rimuovere la vite della cerniera inferiore nella parte bassa del corpo del frigo, fissare la vite della cerniera inferiore sull'altro lato del corpo.
8. Installare lo sportello sulla cerniera inferiore del corpo del frigo, il cablaggio dello sportello è collegato al terminale di cablaggio del corpo del frigo ed è inserito nel corpo del frigo, con le viti che fissano la cerniera superiore.
9. Installare il coperchio della cerniera e il coperchio decorativo quindi completare la sostituzione dello sportello sinistro e destro.

1. Operazioni preliminari al primo utilizzo

Togliere tutti i materiali di imballo. compresa la base in schiuma e tutto il nastro adesivo che fissa gli accessori della cantinetta all'interno e all'esterno. Tenerli fuori dalla portata dei bambini e smaltirli nel rispetto dell'ambiente.
Pulire l'interno e l'esterno dell'elettrodomestico con acqua e un detergente delicato prima di inserire il vino.
Dopo l'installazione a livello e la pulizia dell'elettrodomestico, attendere almeno 2 ore prima di collegarlo all'alimentazione elettrica. Se la cantinetta è stata inclinata per un motivo qualunque, attendere 24 ore prima di collegarla. Vedere la sezione INSTALLAZIONE.
▶ Una volta collegata l'unità a una presa di corrente, prima di effettuare qualsiasi regolazione lasciarla in funzione per almeno 30 minuti per l'acclimatamento.
La temperatura viene impostata automaticamente a 12 °C. È possibile, tuttavia, cambiare manualmente queste temperature. V. TEMPERATURA.

2. Tasti a sfioramento

I pulsanti del pannello di controllo sono tasti a sfioramento che si attivano quando vengono sfiorati lievemente con un dito.

3. Descrizione per il pannello di controllo

Light A B C D E -88 °C °F + 3 Sec.Unlock

A Pulsante di illuminazione Pulsante di regolazione della

B temperatura: giù

C ay

D Pulsante di regolazione della temperatura: su

E Pulsante di blocco

4. Funzione di blocco automatico

Nello stato di blocco del display, tenere premuto per 3 secondi il tasto di blocco; il display indica 3, 2, 1, quindi si sblocca. Se non viene eseguita alcuna operazione, lo schermo si blocca automaticamente dopo 30 secondi. In stato di blocco dello schermo, tutte le icone dei tasti bloccati sono accese e i tasti sul display non funzionano, ad eccezione del tasto di illuminazione.

5. Impostazione della temperatura

Avviso

Preimpostazioni

Dopo aver collegato l'unità a una presa elettrica, attendere l'acclimatamento dell'unità per almeno 30 minuti prima di effettuare qualunque regolazione.
▶ Quando l'elettrodomestico viene acceso dopo averlo staccato dall'alimentazione elettrica, il raggiungimento delle temperature corrette potrebbe richiedere diverse ore. Il tempo esatto varia a seconda dell'ambiente e dell'impostazione della temperatura.

Premendo il tasto + o - pulsante, il display comincia a lampeggiare. Premere il tasto + o - per impostare la temperatura desiderata. Intervallo di impostazione della temperatura: 5-20 °C (41-68 °F).

Tre secondi dopo la pressione del tasto, la temperatura viene confermata.

6. Modalità standby

Lo schermo del display si attenua automaticamente dopo 30 secondi. Si accende automaticamente quando si tocca un tasto qualsiasi o si apre lo sportello(per HWS58GGH1).

Avviso

Effetti sulle temperature

La temperatura nell'elettrodomestico dipende dai seguenti fattori:

▶ Temperatura ambiente ▶ Quantità di bottiglie immagazzinate
▶ Frequenza di apertura dello sportello ▶ Posizione dell'elettrodomestico

L'impostazione predefinita è 12 °C

Quando il display smette di lampeggiare, torna a indicare la temperatura corrente nella cantinetta. Per raggiungere la temperatura impostata occorrerà un po' di tempo.

7. Impostazione della modalità di illuminazione

Premere il pulsante Light Quando le luci nel vano vengono accese, si accendono gradualmente. Premendo nuovamente il pulsante Light, le luci si spengono gradualmente.

8. Funzione °C/°F

Premere il pulsante "-" per 3 secondi, passare da Fahrenheit a Celsius.

9. Funzione Wi-Fi

Premere il pulsante Light per 3 secondi, il pulsante Wi-Fi inizia a lampeggiare velocemente ed entra automaticamente nella modalità di configurazione.

10. Funzione di memoria di spegnimento

In caso di blackout, la cantinetta memorizza automaticamente la temperatura impostata. Al ripristino dell'alimentazione, verrà ripristinata la temperatura impostata prima del blackout.

11. Modalità invernale

Per garantire una temperatura stabile, la cantinetta include una funzione di compensazione bassa temperatura: Quando la temperatura ambiente è inferiore a quella impostata, la cantinetta attiva automaticamente la funzione di compensazione bassa temperatura, riscaldando l'elettrodomestico. Al raggiungimento della temperatura impostata dell'elettrodomestico, la funzione di compensazione bassa temperatura si disattiva automaticamente. La temperatura all'interno dell'apparecchio devia dalla temperatura impostata di 1\~2 °C, il che è normale.

12. Allarme sportello aperto (per HWS58GGH1)

Se lo sportello viene tenuto aperto per più di 1 minuto, viene emesso un segnale acustico di allarme che si disattiva quando lo sportello viene chiuso o quando si preme un tasto qualunque sul pannello del display.

13. Impostazione della modalità Wi-Fi

CONNECTIVITY

PARAMETRI WIRELESS

Tecnologia Wi-Fi Bluetooth
Standard IEE 802.11 b/g/n Bluetooth	v4.2, BR/EDR, BLE
Bande di frequenza (MHz)	2401-2483	2402-2480
Potenza massima (mW) bande (MHZ)	100	10

INFORMAZIONI SUL PRODOTTO

Modalità di attivazione del modulo Wi-Fi:

Premere il pulsante luminoso per 3 secondi per attivare il modulo Wi-Fi.

• Il modulo Wi-Fi si accende e l'icona Wi-Fi inizia a lampeggiare.
• Se la cantinetta è attiva ma la funzionalità Wi-Fi è spenta, l'icona lampeggia.
• Se la cantinetta è attiva e collegata, l'icona Wi-Fi rimane sempre accesa.
• Per effettuare il reset della funzionalità Wi-Fi, premere il pulsante luminoso per 3 secondi

PROCEDURA DI ACCOPPIAMENTO DELL'APP

Passo 1

• Scaricare l'applicazione hOn

GET IT ON Google Play

- Accedere o effettuare la registrazione

- Aggiungere un nuovo elettrodomestico selezionando la cantinetta dall'elenco

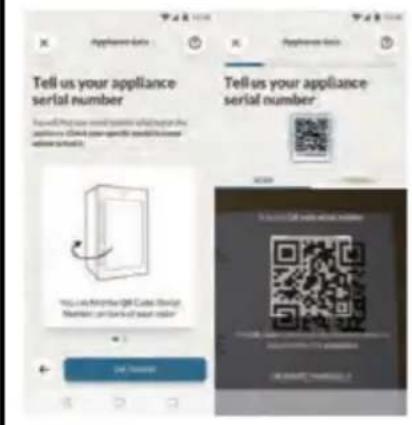

- Effettuare una scansione del QR o inserire manualmente il numero di serie

- Premere il pulsante luminoso sul prodotto per 3 secondi per attivare la funzionalità Wi-Fi

Passo 6

• Se l'icona Wi-Fi lampeggia, il processo di accoppiamento è in corso
• Il processo di accoppiamento deve essere effettuato entro 5 minuti
  • Al termine del processo, l'icona Wi-Fi smette di lampeggiare e rimane sempre accesa NOTA:

Suggerimenti per il risparmio energetico

Accertarsi che l'elettrodomestico sia adeguatamente ventilato (v. INSTALLAZIONE).
Non installare l'elettrodomestico esposto alla luce diretta del sole o in prossimità di fonti di calore (ad es. stufe o radiatori).
Evitare che la temperatura dell'elettrodomestico sia inutilmente bassa. Riducendo la temperatura impostata nell'elettrodomestico, il consumo energetico aumenta.
Aprire lo sportello dell'elettrodomestico senza spalancarlo e per il più breve tempo possibile.
Per evitare ostruzioni del flusso d'aria, non superare la quantità di bottiglie indicata.
Mantenere pulite le guarnizioni dello sportello in modo che si chiuda sempre perfettamente.
Per ottimizzare il risparmio energetico, collocare nell'elettrodomestico i cassetti, i contenitori degli alimenti e i ripiani, e riporre gli alimenti senza ostruire l'uscita dell'aria del condotto.
Per aumentare l'efficienza energetica, le luci dovrebbero essere spente quando la cantina non è visibile.

1. Ripiano

1. I ripiani sono progettati per facilitare la conservazione e la rimozione del vino. Possono essere puliti con un asciugamano morbido.
2. Le bottiglie normali con diametro di 76 mm possono essere impilate.
3. La quantità può variare rispetto al numero o alle bottiglie raffigurate, se impilate in modo diverso.

Consigli per organizzare la cantinetta

Il numero di bottiglie di vino non dovrebbe superare due livelli su ogni ripiano e il carico sui ripiani non dovrebbe essere superiore a 15 kg. Prima di posizionare le bottiglie all'interno della cantinetta, accertarsi che i ripiani del vino siano perfettamente stabili. Accertarsi, inoltre che le bottiglie non sporgano dai ripiani, per evitare che urtino sullo sportello in vetro quando viene chiuso.

La luce interna a LED si accende quando si apre lo sportello. (per HWS58GGH1)

3. Serratura

Per chiudere a chiave la cantinetta, chiudere lo sportello e inserire la chiave nella serratura (per HWS58GGH1):

▶ Sbloccare lo sportello ruotando la chiave in senso orario.
Bloccare lo sportello ruotando la chiave in senso antiorario.

1. Sbrinamento

Lo sbrinamento della cantinetta avviene in modo automatico e non richiede alcuna operazione manuale.

2. Sostituzione della lampada a LED

La lampada utilizza una sorgente luminosa a LED, che riduce i consumi energetici e garantisce una lunga durata. In caso di anomalie, rivolgersi all'assistenza clienti. V. ASSISTENZA CLIENTI.

AVVERTENZA!

Non sostituire personalmente la lampada a LED. La lampada a LED deve essere sostituita solo dal produttore o da un tecnico dell'assistenza autorizzato.

Parametri della lampada a LED:

Tensione 12 V

Potenza massima: 5 W (pour HWS58GGH1)

Potenza massima: 2 W (pour HWS34GGH1)

3. Inutilizzo per lunghi periodi

Scollegare il cavo di alimentazione.

Pulire l'elettrodomestico e le guarnizioni dello sportello come descritto precedentemente.

Lasciare lo sportello aperto per evitare la produzione di cattivi odori all'interno.

4. Spostamento dell'elettrodomestico

1. Togliere tutte le bottiglie e scollegare l'elettrodomestico.

2.Fissare con nastro adesivo i ripiani e le altre parti mobili nella cantinetta.

1. Non inclinare la cantinetta oltre 45° per evitare di danneggiare il sistema di refrigerazione.

Molti problemi possono essere risolti personalmente senza particolari competenze. In caso di problemi, consultare tutte le soluzioni possibili indicate e attenersi alle seguenti istruzioni prima di contattare l'assistenza post-vendita. V. ASSISTENZA CLIENTI.

AVVERTENZA!

Prima di effettuare la manutenzione dell'elettrodomestico, spegnerlo e staccare la spina dalla presa di corrente.
La manutenzione delle apparecchiature elettriche deve essere effettuata solo da elettricisti qualificati, dal momento che eventuali riparazioni improprie possono causare danni notevoli.
Se il cavo di alimentazione è danneggiato, deve essere sostituito unicamente dal produttore, da un tecnico dell'assistenza o da una persona con analoga qualifica per evitare rischi.

Codice di errore	Causa	Soluzione
L2	Allarme di temperatura bassa quando la temperatura del sensore di controllo è troppo bassa.	1. Controllare la temperatura ambiente.2. Controllare il connettore del compressore.3. Controllare la resistenza del sensore di controllo della temperatura.
Problema Causa possibile		Soluzione possibile
Il compressore non funziona.	La spina non è collegata alla presa di corrente.	Collegare la spina alla presa di corrente.
L'elettrodomestico si aziona frequentemente o per un periodo di tempo troppo lungo.	La temperatura esterna è troppo elevata.L'elettrodomestico è rimasto spento per un certo periodo di tempo.Uno sportello dell'elettrodomestico non è chiuso ermeticamente.Lo sportello è stato aperto troppo spesso o troppo a lungo.Le guarnizioni dello sportello sono sporche, usurate, danneggiate o inadeguate.Non è garantita la circolazione dell'aria necessaria.La temperatura impostata è troppo bassa.	In questo caso è normale che l'elettrodomestico rimanga in funzione più a lungo.Normalmente occorre un po' di tempo prima che l'elettrodomestico si raffreddi completamente.Chiudere lo sportello e accertarsi che l'elettrodomestico sia a livello e che non vi siano alimenti o contenitori che possano urtare lo sportello.Non aprire lo sportello troppo spesso.Pulire la guarnizione dello sportello o farla sostituire dall'assistenza clienti.Garantire un'adeguata ventilazione.Una volta raggiunta la temperatura desiderata, il problema si risolverà automaticamente.
L'interno della cantinetta è sporco e/o sono presenti cattivi odori.	L'interno della cantinetta deve essere pulito.	Pulire l'interno della cantinetta.
La temperatura nell'elettrodomestico non è sufficientemente bassa.	La temperatura impostata è troppo alta.Sono state aggiunte bottiglie recentemente.Uno sportello dell'elettrodomestico non è chiuso ermeticamente.Lo sportello è stata aperta frequentemente o per molto tempo.Le guarnizioni dello sportello sono sporche, usurate, danneggiate o inadeguate.	Reimpostare la temperatura.Attendere che le bottiglie aggiunte recentemente raggiungano la temperatura desiderata.Chiudere lo sportello.Non aprire lo sportello troppo spesso.Pulire la guarnizione dello sportello o farla sostituire dall'assistenza clienti.
La temperatura nell'elettrodomestico è troppo bassa.	La temperatura impostata è troppo bassa.	Reimpostare la temperatura.
Formazione di umidità all'interno del comparto frigorifero.	Il clima è troppo caldo e troppo umido.Uno sportello dell'elettrodomestico non è chiuso ermeticamente.Lo sportello è stata aperta frequentemente o per molto tempo.	Aumentare la temperatura.Chiudere lo sportello.Non aprire lo sportello o il cassetto troppo spesso.
Si accumula umidità sulla superficie esterna della cantinetta.	Il clima è troppo caldo e troppo umido.Lo sportello non è chiuso ermeticamente. L'aria fredda all'interno dell'elettrodomestico e l'aria calda all'esterno formano condensa.	Ciò è normale in un clima umido; la situazione cambia quando l'umidità diminuisce.Accertarsi che lo sportello sia chiuso ermeticamente e controllare la tenuta delle guarnizioni.
L'elettrodomestico emette suoni anomali.	L'elettrodomestico non è a livello.L'elettrodomestico urta qualche oggetto vicino.	Regolare i piedini per collocare l'elettrodomestico a livello.Rimuovere gli oggetti attorno all'elettrodomestico.
Si sente un lieve rumore, simile a quello dell'acqua che scorre.	È normale	-
L'illuminazione interna o il sistema di raffreddamento non funziona.	La spina non è collegata alla presa di corrente.Problema della fonte di alimentazione.La lampada a LED è fuori uso.	Collegare la spina alla presa di corrente.Controllare l'alimentazione elettrica. Chiamare l'azienda elettrica locale.Chiamare l'assistenza per la sostituzione.
I lati del refrigeratore si riscaldano	È normale.	-
Lo sportello non si chiude correttamente.	L'elettrodomestico non è a livello.Lo sportello è bloccato.	Mettere a livello l'elettrodomestico agendo sui piedini di livellamento.Accertarsi dell'assenza di ostruzioni (ad es. bottiglie o ripiani).

Per contattare l'assistenza tecnica, visitare il nostro sito web:

https://corporate.haier-europe.com/en/

Nella sezione "sito web", scegliere la marca del proprio prodotto e il proprio paese. Si aprirà il sito web specifico contenente il numero di telefono e il modulo per contattare l'assistenza tecnica.

Specifiche del prodotto secondo il regolamento UE n. 2019/2016

Marchio Haier Haier			Haier
Nome / identificativo del modello	HWS58GGH1	HWS34GGH1	HWS34GGH1K
Categoria Cantinetta		Cantinetta	Cantinetta
Classe di efficienza energetica G G			G
Consumo energetico annuo (kWh/anno) ^1)	147 140		140
Capacità della bottiglia (bottiglia bordolese da 0,75 litri)	58034		34
Classe climatica: Questo elettrodomestico è destinato all'uso con temperature ambiente comprese tra 10 °C e 38 °C.	SNNST SNNST		SNNST
Emissioni acustiche (db(A) re 1pW)	37037		37
Tipo di elettrodomestico Indipendente		Indipendente	Indipendente
Questo elettrodomestico deve essere utilizzato solo per la conservazione del vino.	Sì	Sì	Sì
Dimensioni (L/P/A in mm) 475/456/1280 475/456/850			475/456/850

Descrizioni:

1) Sulla base dei risultati di test standard per 24 ore. Il consumo energetico effettivo dipende dall'ambiente reale, dalla quantità di bottiglie conservate, dalla temperatura impostata, dall'apertura e chiusura dello sportello ecc.
2) Il consumo energetico nominale è il valore ottenuto secondo la prova standard con la luce interna della cantinetta spenta.

• Temperata estesa: questo elettrodomestico è destinato all'uso con temperature ambiente comprese tra 10 °C e 32 °C;
• Temperata: questo elettrodomestico è destinato all'uso con temperature ambiente comprese tra 16 °C e 32 °C;
• Subtropicale: questo elettrodomestico è destinato all'uso con temperature ambiente comprese tra 16 °C e 38 °C;
• Tropicale: questo elettrodomestico è destinato all'uso con temperature ambiente comprese tra 16 °C e 43 °C.

Norme e direttive CE

Questo prodotto è conforme ai requisiti di tutte le direttive CE vigenti con le corrispondenti norme armonizzate che prevedono il marchio CE.

Si consiglia di rivolgersi all'Assistenza Clienti Haier e di utilizzare ricambi originali.

In caso di problemi con l'elettrodomestico, consultare prima la sezione

SOLUZIONE DEI PROBLEMI.

Se non si riesce a trovare una soluzione, contattare

▶ il rivenditore locale o
l'area Service & Support su www.haier.com, che riporta numeri di telefono e domande frequenti e dove è possibile rivendicare la garanzia.

Per contattare l'assistenza, procurarsi i dati seguenti.

Le informazioni si trovano sulla targhetta.

Modello ____ N. di serie ____

Controllare anche la scheda di garanzia fornita con il prodotto.

Per richieste di carattere generico, di seguito sono riportati i nostri indirizzi in Europa:

Indirizzi Haier europei

Paese*	Indirizzo postale	Paese	Indirizzo postale
Italia	Haier Europe Trading SRLVia De Cristoforis, 1221100 VareseITALIA	Francia	Haier Europe Trading SRLVia De Cristoforis, 1221100 VareseITALIA
Spagna Portogallo	Haier Iberia SLPg. Garcia Faria, 49-5108019 BarcellonaSPAGNA	Belgio-FRBelgio-NLPaesi BassiLussemburgo	Haier Benelux SAAnderlechtRoute de Lennik 451BELGIO
Germania Austria	Haier Deutschland GmbHHewlett-Packard-Str. 4D-61352 Bad HomburgGERMANIA	Polonia	Haier Poland Sp. zo.o.Al. Jerozolimskie 181B02-222 VarsaviaPOLONIA
Regno Unito	Haier Appliances UK Co. Ltd.One Crown SquareChurch Street EastWoking, Surrey, GU21 6HRUK	Repubblicaceca UngheriaGreciaRomaniaRussia

DISPONIBILITÀ DEI RICAMBI: termostati, sensori di temperatura, circuiti stampati e lampade rimangono disponibili per almeno sette anni dopo l'immissione sul mercato dell'ultima unità del modello. Maniglie e cerniere degli sportelli, vassoi e cestelli rimangono disponibili per almeno di sette anni e le guarnizioni degli sportelli per almeno dieci anni dopo l'immissione sul mercato dell'ultima unità del modello.

Garanzia minima: 2 anni per i paesi UE, 3 anni per la Turchia, 1 anno per il Regno Unito, 1 anno per la Russia, 3 anni per la Svezia, 2 anni per la Serbia, 5 anni per la Norvegia, 1 anno per il Marocco, 6 mesi per l'Algeria; per la Tunisia non è obbligatoria alcuna garanzia legale.

*Per ulteriori informazioni sul prodotto, consultare https://eprel.ec.europa.eu/o effettuare una scansione del codice QR apposto sull'etichetta fornita con l'elettrodomestico.

Impilaggio delle bottiglie di vino

IT

1. La disposizione delle bottiglie si basa su una rappresentazione grafica di una bottiglia bordolese standard (0,75 l).
2. A causa delle diverse specifiche della bottiglia, la quantità effettiva di carico della bottiglia potrebbe essere diversa.

5. Ajuste fino da porta
