MANUAL DE USUARIO HWS127GGH1 HAIER
Gracias por comprar un producto Haier.
Lea atentamente estas instrucciones antes de utilizar este electrodoméstico. Las instrucciones contienen información importante que le ayudará a sacar el mayor provecho del electrodoméstico y a garantizar una instalación, uso y mantenimiento seguros y adecuados.
Guarde este manual en un lugar accesible para que siempre pueda consultarlo para el uso seguro y adecuado del electrodoméstico.
Si usted vende el electrodoméstico, lo dona o lo deja atrás al mudarse, asegúrese de partir también este manual para que el nuevo propietario pueda familiarizarse con el electrodoméstico y las advertencias de seguridad.
Leyenda
Información general y consejos
Información medioambiental
Eliminación
Ayude a proteger el medio ambiente y la salud humana. Tire el embalaje en los contenedores correspondientes para reciclarlo. Ayude a reciclar los residuos de aparatos eléctricos y electrónicos. No deseche los aparatos marcados con este símbolo con los residuos domésticos. Lleve el producto a su planta de reciclaje local o póngase en contacto con su oficina municipal.
ADVERTENCIA
Peligro de lesiones o asfixia!
Los refrigerantes y los gases deben desecharse de forma profesional. Asegúrese de que la tubería del circuito refrigerante no está dañada antes de desecharla adecuadamente. Desconecte el electrodoméstico de la red eléctrica. Corte el cable de red y deséchelo. Retire las bandejas y los cajones, así como el pestillo de la puerta y las juntas, para evitar que los niños y las mascotas se queden encerrados en el electrodoméstico.
Los electrodomésticos viejos todavía tienen algún valor residual. Un método de eliminación respetuoso con el medio ambiente garantizará que las valiosas materias primas puedan recuperarse y volver a utilizar.
El ciclopentano, una sustancia inflamable que no daña el ozono, se utiliza como expansor para la espuma aislante.
Al garantizar que este producto se describe correctamente, se ayudará a prevenir posibles consecuencias negativas para el medio ambiente y la salud humana.
Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con los profesionales de su ayuntamiento, con su servicio de eliminación de residuos domésticos o con la tienda donde compró el producto.
1 - Información de seguridad 4
2 - Consejos de seguridad 7
3 - Mantenimiento 11
4 - Accesorios 13
5 - Descripción del producto 14
6 - Instalación 15
7 - Uso 19
8 - Consejos para ahorrar energía 24
9 - Equipo 25
10 - Cuidado y limpieza 26
11 - Solución de problemas 27
12 - Datos técnicos 30
13 - Atención al cliente 31

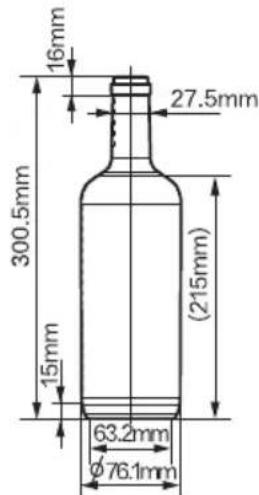

14 - Apilamiento de las botellas de vino 32
Este electrodoméstico está destinado a ser utilizado exclusivamente para el almacenamiento de vino. Antes de encender el electrodoméstico por primera vez, lea las siguientes directrices de seguridad:
ADVERTENCIA
Antes del primer uso
Asegúrese de que no haya daños causados por el transporte. Retire todo el embalaje, manténgalo fuera del alcance de los niños y deséchelo de forma respetuosa con el medio ambiente. - Espere al menos media hora antes de instalar el electrodoméstico para garantizar que el circuito refrigerante sea totalmente eficiente. - Este electrodoméstico es pesado: manipúlelo con la ayuda de otra persona.
Instalación
- Este electrodoméstico debe colocarse en un lugar bien ventilado. Asegúrese de que haya un espacio libre de al menos 50 mm por encima y alrededor del electrodoméstico. ADVERTENCIA: No obstruya las aberturas de ventilación del armazón del electrodoméstico o de la estructura integrada. No coloque el electrodoméstico en un área húmeda o en un lugar donde pueda recibir salpicaduras de agua. Limpie y seque las salpicaduras y manchas con un paño suave y limpio. No instale su bodega en ningún lugar que no esté debidamente aislado o calentado, por ejemplo, un garaje, etc. Su bodega de vinos no ha sido concebida para funcionar a una temperatura ambiente inferior a 10 °C. No instale el electrodoméstico bajo la luz directa del sol o cerca de fuentes de calor (p. ej.: fogones, estufas...). Instale y nivele el electrodoméstico en un lugar adecuado para su tamaño y uso. Asegúrese de que la información eléctrica de la placa de características técnicas coincida con la fuente de alimentación. Si no es así, póngase en contacto con un electricista.
- Este electrodoméstico funciona mediante una fuente de alimentación de 220-240 V CA/50 Hz. Una fluctuación anormal del voltaje puede provocar que el electrodoméstico no se ponga en marcha, o que se dañe el control de temperatura o el compresor, o que se oiga un ruido anormal durante el funcionamiento. En tal caso, se debe instalar un regulador automático. No utilice adaptadores de múltiples contactos ni cables de extensión.
ADVERTENCIA
ADVERTENCIA: No coloque múltiples tomas de corriente portátiles ni fuentes de alimentación portátiles en la parte trasera del electrodoméstico. ADVERTENCIA: Al posicionar el electrodoméstico, asegúrese de que el cable de alimentación no esté atrapado o dañado. No oprima el cable de alimentación. Utilice una toma de corriente a tierra separada para la fuente de alimentación a la que se pueda acceder fácilmente. Este electrodoméstico debe conectarse a tierra. Solo para el Reino Unido: El cable de alimentación de este electrodoméstico está equipado con un enchufe de 3 cables (a tierra) que se ajusta a una toma de corriente estándar de 3 cables (a tierra). No corte ni desmonte la tercera patilla (toma de tierra). Una vez instalado el electrodoméstico, el enchufe debe ser accesible. ADVERTENCIA: No dañe el circuito del refrigerante.
Uso diario
- Este electrodoméstico puede ser utilizado por niños a partir de 8 años y por personas con capacidades físicas, sensoriales o mentales reducidas, o sin experiencia o conocimientos previos, siempre y cuando lo hagan bajo supervisión, hayan recibido las instrucciones necesarias para un uso seguro y comprendan los riesgos que este implica. Los niños no deben jugar con este electrodoméstico. Se permite que los niños de 3 a 8 años llenen y vacíen aparatos de refrigeración, pero no están autorizados a limpiarlos e instalarlos.
- Mantenga alejados del electrodoméstico a los niños menores de 3 años a menos que estén constantemente supervisados. Las operaciones de limpieza y mantenimiento no deben ser realizadas por niños sin supervisión. El electrodoméstico debe colocarse de forma que el enchufe sea accesible. Si se filtra gas de hulla u otro gas inflamable en las proximidades del electrodoméstico, apague la válvula del gas filtrado, abra las puertas y ventanas y no desconecte el cable de alimentación del electrodoméstico.
- Espere al menos 7 horas antes de volver a conectar la alimentación después de desconectarla. No levante el electrodoméstico por las asas de la puerta. Las llaves deben mantenerse fuera del alcance de los niños y lejos del electrodoméstico para evitar que los niños se queden encerrados dentro. Tenga en cuenta que el electrodoméstico está configurado para funcionar en un intervalo de temperatura ambiente específico de entre 10 y 38 °C. El electrodoméstico no puede funcionar correctamente
ADVERTENCIA
si se deja durante mucho tiempo a una temperatura superior o inferior al intervalo indicado.
No coloque artículos inestables (objetos pesados, recipientes llenos de agua) en la parte superior del electrodoméstico, a fin de evitar lesiones personales causadas por caídas o descargas eléctricas causadas por el contacto con el agua. Abra y cierre la puerta solamente usando las asas. El espacio entre la puerta y el armario es muy estrecho. No ponga las manos en estas áreas para evitar pillarse los dedos. Abra o cierre las puertas del electrodoméstico solo cuando no haya niños dentro del área de movimiento de la puerta. No almacene ni utilice elementos inflamables, explosivos o corrosivos en el electrodoméstico ni cerca de él. No almacene en este electrodoméstico sustancias explosivas, como botes de aerosol con propelente inflamable. No guarde medicamentos, bacterias ni agentes químicos en el electrodoméstico. Este aparato es un electrodoméstico. No se recomienda almacenar materiales que requieran temperaturas extremas. No ajuste una temperatura innecesariamente baja en el compartimento de la cámara de vino. En los ajustes altos puede darse temperaturas bajo cero. Atención: Las botellas pueden reventar. No toque la superficie interior del compartimento del electrodoméstico cuando esté en funcionamiento, especialmente con las manos mojadas, ya que las manos podrían congelarse en la superficie. Para una refrigeración adecuada del vino, no sobrecargue el electrodoméstico. Desenchufe el electrodoméstico en caso de interrupción del suministro eléctrico o antes de limpiarlo. Deje pasar al menos 7 minutos antes de reiniciar el electrodoméstico, ya que el arranque frecuente puede dañar el compresor. ADVERTENCIA: No utilice dispositivos eléctricos dentro del electrodoméstico, a menos que sean del tipo recomendado por el fabricante. Para evitar riesgos, solo el servicio de atención al cliente debe reemplazar un cable de alimentación dañado (ver tarjeta de garantía). Para prolongar la vida útil del electrodoméstico, evite apagarlo. No coloque el electrodoméstico horizontalmente sobre el suelo. Después de inclinar el electrodoméstico más de 45°, espere 24 horas antes de enchufarlo.
ADVERTENCIA
Mantenimiento / limpieza
- Asegúrese de que los niños están bajo supervisión si realizan tareas de limpieza y mantenimiento.
- Desconecte el electrodoméstico de la red eléctrica antes de realizar cualquier mantenimiento rutinario. Deje pasar al menos 7 horas antes de reiniciar el electrodoméstico, ya que el arranque frecuente puede dañar el compresor.
- Cuando desenchufe el electrodoméstico, hágalo agarrando la clavija, no el cable. No limpie el electrodoméstico con cepillos duros, cepillos de alambre, detergente en polvo, gasolina, acetato de amilo, acetona y soluciones orgánicas similares, soluciones ácidas o alcalinas. Limpie con un detergente especial para frigoríficos/congeladores para evitar daños. Finalmente, use una solución de agua tibia y bicarbonato (aproximadamente una cucharada de bicarbonato en un litro/cuarto de agua). Enjuague abundantemente con agua y séquelo con un trapo. No utilice limpiadores en polvo u otros limpiadores abrasivos. No lave las piezas extraíbles en el lavavajillas.
- ADVERTENCIA: No utilice dispositivos mecánicos ni otros equipos para acelerar el proceso de descongelación, salvo aquellos recomendados por el fabricante. Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, por su servicio técnico o por cualquier profesional cualificado similar para evitar riesgos. No intente reparar, desmontar o modificar este electrodoméstico por su cuenta. En caso de reparación, póngase en contacto con nuestro servicio de atención al cliente.
- Si las luces están dañadas, deben ser sustituidas por el fabricante, por su servicio técnico o por cualquier profesional cualificado similar para evitar riesgos. Saque el polvo de la parte posterior de la unidad al menos una vez al año para evitar el riesgo de incendio, así como un mayor consumo de energía.
No rocíe ni enjuague el electrodoméstico durante la limpieza. No use agua pulverizada o vapor para limpiar el electrodoméstico. No limpie la puerta de cristal fría con agua caliente. Un cambio repentino de temperatura podría causar que el cristal se rompa. Si deja el electrodoméstico fuera de uso durante un período prolongado, déjelo abierto para evitar que se acumulen malos olores en el interior.
ADVERTENCIA
Este electrodoméstico contiene el refrigerante inflamable ISOBUTANO (R600a). Asegúrese de no dañar el circuito refrigerante durante el transporte o la instalación. La fuga de refrigerante puede causar lesiones oculares o incendios. Si se produce algún daño, mantenga alejadas fuentes de fuego abiertas, ventile a fondo la habitación y no conecte o desconecte los cables de alimentación de este o cualquier otro electrodoméstico. Informe al servicio de atención al cliente.
En caso de que los ojos entren en contacto con el refrigerante, enjuáguelos inmediatamente con agua corriente y llame inmediatamente a un oftalmólogo.
ADVERTENCIA: El sistema de refrigeración está bajo alta presión.
No lo fuerce. Dado que se utilizan refrigerantes inflamables, siga estrictamente las instrucciones de instalación, manipulación y mantenimiento del electrodoméstico y póngase en contacto con un técnico profesional o con nuestro servicio posventa para desecharlo.
Uso previsto
Este electrodoméstico está diseñado para uso doméstico y aplicaciones similares, tales como:
- Cocinas para personal en tiendas, oficinas y otros entornos de trabajo.
- Granjas y el uso por clientes en hoteles, moteles y otros entornos de tipo residencial.
- Entornos tipo pensión.
- Catering y aplicaciones similares no minoristas.
- Para garantizar la conservación segura del vino, siga las instrucciones de uso.
- Los detalles sobre la zona de almacenamiento más apropiada para determinados tipos de alimentos, teniendo en cuenta la distribución de la energía en los distintos componentes del electrodoméstico, se encuentran en la otra parte del manual.
No se permite realizar cambios o modificaciones en el electrodoméstico. Un uso no previsto puede causar riesgos y la pérdida de reclamaciones de garantía.
Para no perjudicar la calidad del vino, respete las siguientes instrucciones:
- Abrir la puerta durante largos periodos puede provocar un aumento significativo de la temperatura en los compartimentos del aparato.
-Si la vinoteca se deja vacía durante largos periodos, apáguela, descongélela, límpiela, séquela y deje la puerta abierta para evitar la formación de moho en el interior del aparato.
Eliminación
El símbolo presente en el producto o en su embalaje indica que este producto no puede ser tratado como residuo doméstico. Por el contrario, debe llevarse al punto de recogida pertinente para el reciclado de equipos eléctricos y electrónicos. Asegurándose de que este producto se elimina correctamente, podrá evitar posibles consecuencias negativas para el medio ambiente y la salud humana, provocadas por una eliminación inadecuada de este producto. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con los profesionales de su ayuntamiento, su servicio de eliminación de residuos domésticos o la tienda donde compró el producto.
Dado que se utilizan gases expansivos de aislamiento inflamables, póngase en contacto con un técnico profesional o con nuestro servicio posventa para desecharlo.
ADVERTENCIA
¡Peligro de lesiones o asfixia!
Los refrigerantes y los gases deben desecharse de forma profesional. Asegúrese de que la tubería del circuito refrigerante no está dañada antes de desecharla adecuadamente. Desconecte el electrodoméstico de la red eléctrica. Corte el cable de red y deséchelo. Retire las bandejas y los cajones, así como el pestillo de la puerta y las juntas, para evitar que los niños y las mascotas se queden encerrados en el electrodoméstico.
ADVERTENCIA: Desconecte el electrodoméstico de la fuente de alimentación antes de limpiarlo. No limpie el electrodoméstico con cepillos duros, cepillos de alambre, detergente en polvo, gasolina, acetato de amilo, acetona y soluciones orgánicas similares, soluciones ácidas o alcalinas. Limpie con un detergente especial para frigoríficos para evitar daños. Limpie el electrodoméstico solo cuando haya poco o ningún vino guardado. Únicamente es necesario limpiarlo cuando está sucio. Limpie el interior y el armazón del electrodoméstico con una esponja humedecida en agua tibia y detergente neutro. Enjuague con agua tibia limpia y seque con un paño suave. No limpie ninguna de las piezas o partes de este electrodoméstico en un lavavajillas. - Deje al menos 7 minutos antes de reiniciar el electrodoméstico, ya que el arranque frecuente puede dañar el compresor.

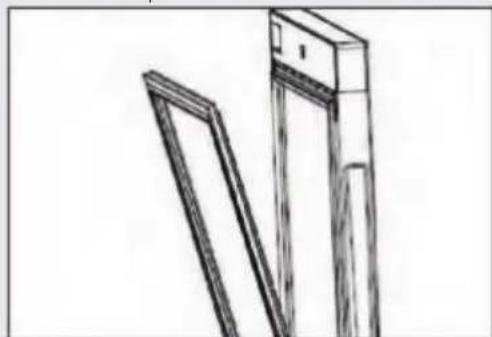

Limpieza de la junta de la puerta:
Las juntas de la puerta deben limpiarse cada 3 meses para garantizar un sellado adecuado. Según se indica a continuación: Extracción: Agarre la junta de la puerta y tire de ella de acuerdo con la dirección que indica la flecha para sacar toda la junta de la puerta.
Sumerja el cepillo con agua o alcohol de grado alimenticio y limpie la junta de la puerta primero moviendo el cepillo hacia adentro y hacia afuera. Luego limpie la superficie de la junta de la puerta con un trapo empapado en agua o alcohol de grado alimenticio. Finalmente, lave la junta de la puerta y séquela con un trapo limpio.
Instalación de la junta de la puerta después de la limpieza:
Antes de la instalación, asegúrese de que no haya agua en la junta. Introduzca la junta de la puerta en la ranura y presione firmemente con la mano de la parte superior a la parte inferior hasta que toda la junta se inserte en la ranura.

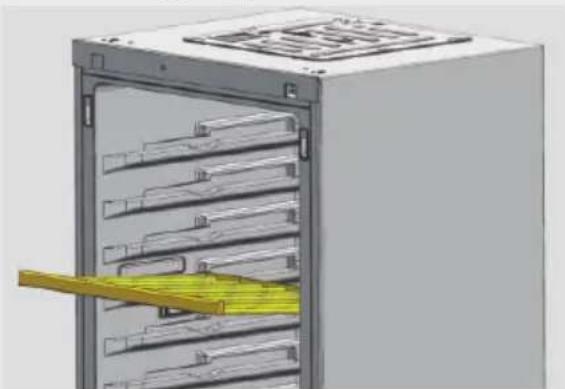

Limpieza de los estantes:
- Todos los estantes se pueden sacar para su limpieza. Saque todas las botellas. Tire del estante para vinos hacia adelante hasta el tope y luego levántelo en un ángulo para retirarlo.
Limpie el estante con una toalla suave. Espere a que los estantes estén secos antes de volver a colocarlos.
ADVERTENCIA:
Espere al menos 7 horas antes de volver a conectar la alimentación después de desconectarla.
Compruebe los accesorios y guías de acuerdo con esta lista: sin aislamiento.
| | | | | |
| HWS129GFH1 | 1 | 4 | 1 | 1 | 2 |
| HWS113GDFH1 | 1 | 3 | 1 | 1 | 2 |
| HWS127GGH1 | 1 | 4 | 1 | 1 | 2 |
| HWS111GDGH1 | 1 | 3 | 1 | 1 | 2 |
Aviso
Debido a cambios técnicos y a las diferencias entre modelos, algunas de las ilustraciones de este manual pueden diferir de su modelo.
Imagen del electrodoméstico
| HWS113GDFH1 |
| Light | Humidity | High
Mid
Low |
| HWS129GFH1 |
| LIGHT | °C/°F | - White
Red
Sparkling |
| HWS111GDGH1 |
| LIGHT | °C/°F | - White
Red
Sparkling |
- Tabique deflector del conducto de aire superior 2. Dividir
- Estante
- Deflector del conducto de aire inferior
- Patas ajustables
- Puerta
- Lámpara LED
- Bloqueo
- Pantalla
1. Desempaquetado
▷ Saque el electrodoméstico de su embalaje. Retire todos los materiales de embalaje, incluyendo la base de espuma y toda la cinta adhesiva que sujeta los accesorios.
2. Condiciones ambientales
La temperatura ambiente debe encontrarse siempre entre 10°C y 38°C, ya que puede influir en la temperatura del interior del electrodoméstico y en su consumo energético. No instale el electrodoméstico cerca de otros electrodomésticos emisores de calor (hornos, neveras) sin aislamiento.

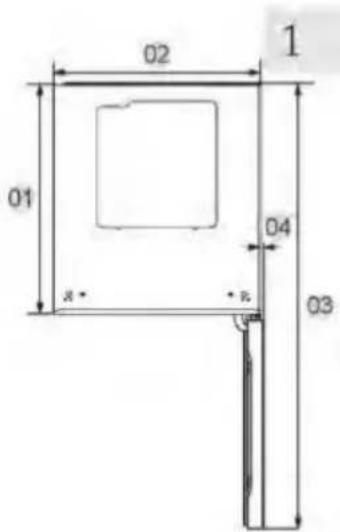

3. Requisitos de espacio
Espacio necesario para abrir la puerta (Fig. 1, 2, 3, 4); por razones de seguridad y aprovechamiento de la energía, deben respetarse una distancia de ventilación de 50mm en todas las direcciones (Fig. 5).
2
| Measurement: mm | HWS129GFH1 HWS113GDFH1 HWS111GDGH1 HWS127GGH1 |
| Depth A | 594 |
| Width B | 597 |
| Height C | 1265 |
| Overall Height D | 1270 |
| 01 | 532 |
| 02 | 595 |
| 03 | 1150 |
| 04 | 11 |
| 05 | 756 |
| 06 | .161 |
| 07 | 200 |
| 08 | 105° |
| 09 | 50 |
ADVERTENCIA
No obstruya las aberturas de ventilación del armazón del electrodoméstico o de la estructura integrada. Este aparato de refrigeración no está diseñado para ser utilizado como un electrodoméstico integrado.

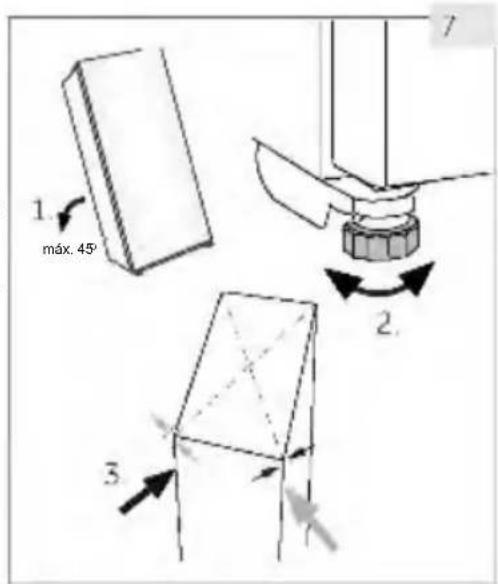

5. Nivelación del electrodoméstico
Este electrodoméstico debe colocarse sobre una superficie plana y sólida.
- Incline el electrodoméstico ligeramente hacia atrás (Fig. 7).
- Ajuste las patas delanteras ajustables al nivel deseado girándolas.
- Puede comprobarse la estabilidad golpeando alternativamente las diagonales. El ligero bamboleo debe ser el mismo en ambas direcciones. De lo contrario, el marco puede deformarse y resultar en fugas en las juntas de la puerta. Una ligerísima inclinación hacia atrás facilita el cierre de la puerta.
6. Ajuste de precisión de la puerta
El electrodoméstico se cierra más fácilmente si se utilizan las patas ajustables situadas en la parte delantera:
Gire las patas ajustables (Fig. 8) para elevarlas o bajarlas.
Girar las patas en sentido horario eleva el electrodoméstico. Girar las patas en sentido antihorario baja el electrodoméstico.
7. Tiempo de espera
El aceite de lubricación sin mantenimiento se encuentra en la cápsula del compresor. Este aceite puede pasar por el sistema de tuberías cerradas durante el transporte si el electrodoméstico está inclinado. Antes de conectar el electrodoméstico a la fuente de alimentación, espere media hora (Fig. 9) para que el aceite vuelva a entrar en la cápsula.
8. Conexión eléctrica
Antes de cada conexión, compruebe si:
La fuente de alimentación, la toma de corriente y el fusible son adecuados para la placa de clasificación. La toma de corriente tiene conexión a tierra y no tiene múltiples contactos ni extensiones. El enchufe y la toma de corriente están bien ajustados.
Conecte el enchufe a una toma de corriente doméstica correctamente instalada.
ADVERTENCIA
Para evitar riesgos, solo el servicio de atención al cliente debe reemplazar un cable de alimentación dañado (ver tarjeta de garantía).
9. Reversibilidad de la puerta
Antes de conectar el electrodoméstico a la fuente de alimentación, debe comprobar si la apertura de la puerta debe cambiar de derecha (por defecto) a izquierda por la ubicación de instalación y la calidad de uso.
ADVERTENCIA
- Este es un electrodoméstico pesado. Se necesitan dos personas para cambiar la reversibilidad de la puerta. Antes de realizar cualquier operación, desenchufe el electrodoméstico de la red eléctrica. No incline el electrodoméstico más de 45 grados para evitar daños en el sistema de refrigeración.

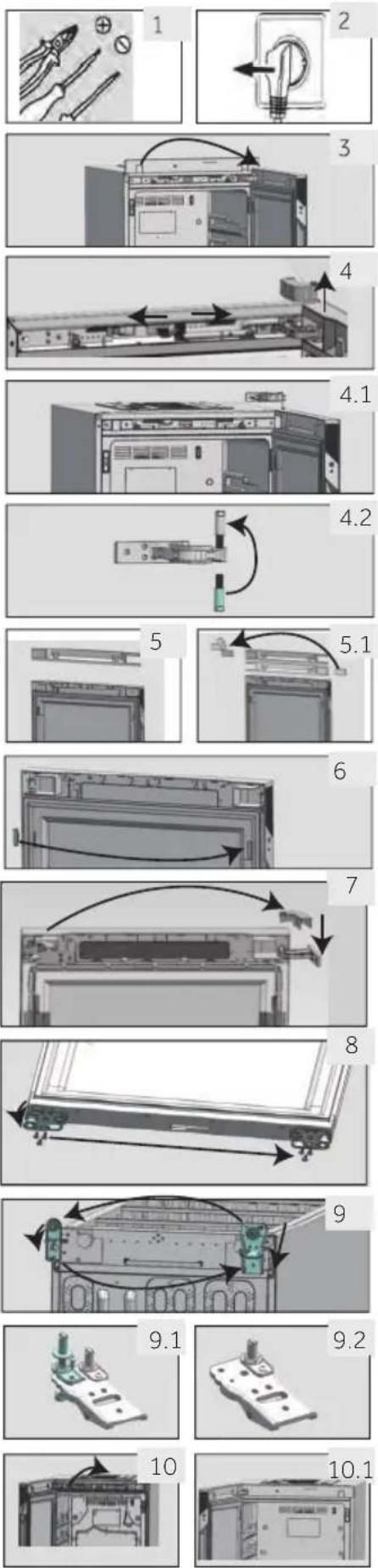

Instalación
- Prepare las herramientas necesarias
- Desconecte el cable de alimentación
- Retire la cubierta frontal y la tapa pequeña de la caja, y retire la tapa pequeña del otro lado.
- Desconecte el terminal de conexión del cable de señal de la puerta, desconecte el cable de señal de la carrocería y retire la cubierta de la bisagra superior. Retire la bisagra superior y desatornille el eje de la bisagra superior, girándolo 180° verticalmente y desatorníllelo hacia la bisagra superior en la dirección que se muestra en la imagen.
- Retire el casquillo del eje y el bloque de goma del tapón e instálelos en el otro lado.
- Ajuste la posición del cable de señal de la puerta al exterior de la puerta, inserte la bisagra superior en la puerta e inserte el cable de señal de la puerta en la ranura de la bisagra superior. Retire la cubierta de la bisagra superior de la bolsa del manual de instrucciones e instálela.
- Nota: El cable de señal solo debe estar en la marca de color.
- Retire la leva y el tope de la puerta de la parte inferior del lado izquierdo de la puerta e instálelos en el lado derecho. Retire el conjunto de patas del lado izquierdo de la parte inferior de la caja y el conjunto de ruedas derechas, como se muestra en la figura. Desplace el eje y la leva del conjunto de ruedas de izquierda a derecha, fíjelos con la tuerca e instálelos en el lado izquierdo de la caja.
- Nota: Aplique grasa al eje del conjunto de ruedas.
- Instale la puerta en el cuerpo de la caja con bisagras, conecte los terminales de la línea de señal de la puerta, mueva el interruptor de control magnético al otro lado e instale la cubierta frontal de la puerta y el cuerpo de la caja.
- Listo.
1. Antes del primer uso
Retire todos los materiales de embalaje. Esto incluye la base de espuma y toda la cinta adhesiva que sujeta los accesorios de la bodega por dentro y por fuera. Manténgalos fuera del alcance de los niños y deséchelos de forma respetuosa con el medio ambiente. Limpie el interior y el exterior del electrodoméstico con agua y un detergente suave antes de introducir cualquier vino en él. - Después de nivelar y limpiar el electrodoméstico, espere al menos 2 horas antes de conectarlo a la fuente de alimentación. Si su bodega se ha inclinado por cualquier razón, espere 24 horas antes de enchufarla. Consulte la sección Instalación. - Una vez que haya enchufado la unidad a una toma de corriente eléctrica, déjela en funcionamiento al menos 30 minutos para que se aclimate antes de realizar cualquier ajuste. La temperatura se ajusta automáticamente a 12°C. Si lo desea, puede cambiar la temperatura manualmente. Consulte la sección Temperatura.
2. Botones táctiles
Los botones del panel de control son teclas táctiles, que responden cuando las toca ligeramente con el dedo.

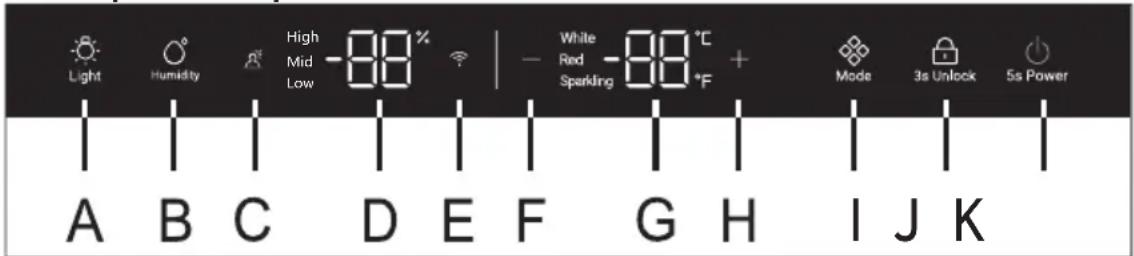

3. Descripción del panel de control
A Botón de luz
B Botón de selección de humedad
C Botón de funciona Motion Glow
D Indicador de humedad
E Botón WiFi
F Botón de ajuste de temperatura: abajo G Pantalla de temperatura
H Botón de ajuste de temperatura: arriba
I Botón de selección de modo
J Botón de bloqueo
K Botón de encendido
HWS113GDFH1
A Botón de luz
B1 Botón de conversion de °C/°F
C Botón de funciona Motion Glow
D Indicador de humedad
E Botón WiFi
F Botón de ajuste de temperatura: abajo
G Pantalla de temperatura
H Botón de ajuste de temperatura: arriba
I Botón de selección de zona de temperatura
J Botón de bloqueo
K Botón de encendido

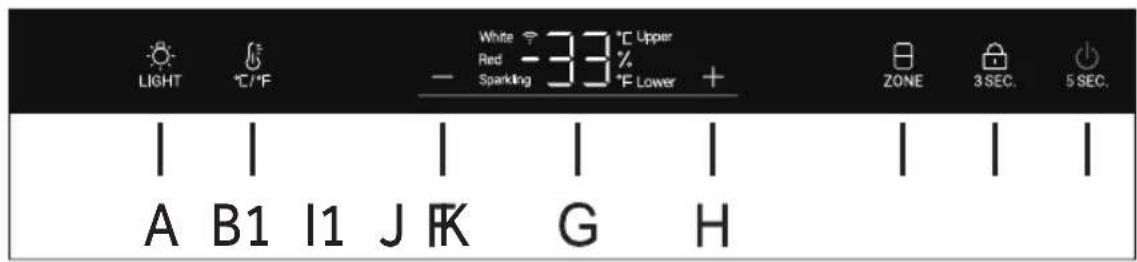

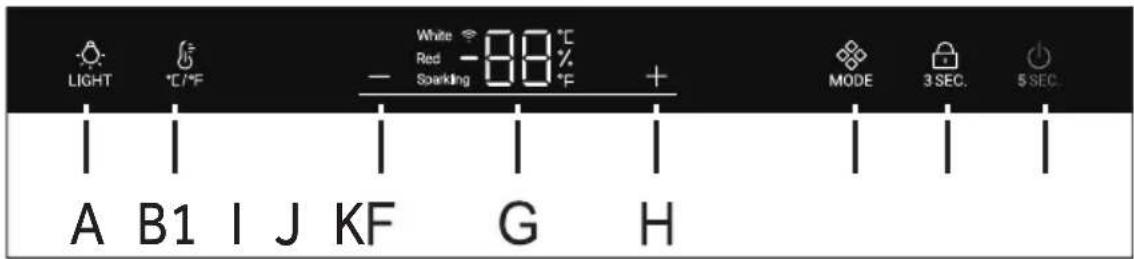

HWS127GGH1
A Botón de luz
B1 Botón de conversión de °C/°F
F Botón de ajuste de temperatura: abajo
G Pantalla de temperatura
abajo
G Pantalla de temperatura
H Botón de ajuste de temperatura:
arriba
I Botón de selección de modo
J Botón de bloqueo
K Botón de encendido
HWS111GDGH1
A Botón de luz
B1 Botón de conversión de °C/°F
F Botón de ajuste de temperatura: abajo
G Pantalla de temperatura
H Botón de ajuste de temperatura: arriba
I1 Botón de selección de zona de temperatura
J Botón de bloqueo
K Botón de encendido
Con la pantalla bloqueada, mantenga pulsado el botón de bloqueo durante 3 segundos. La pantalla mostrará 3, 2 y 1. La pantalla se desbloqueará y el icono de bloqueo estará medio iluminado. Si no se realiza ninguna operación, la pantalla se bloqueará automáticamente después de 30 segundos. Con la pantalla bloqueada, el icono de bloqueo estará encendido y no se podrá utilizar ningún botón (excepto el botón de luz).
5. Función de alimentación
Con el dispositivo desbloqueado, mantenga presionado el botón de encendido durante 5 segundos. La pantalla mostrará 5, 4, 3, 2 y 1, y la vinoteca no funciona.
6. Ajuste de la temperatura
Aviso

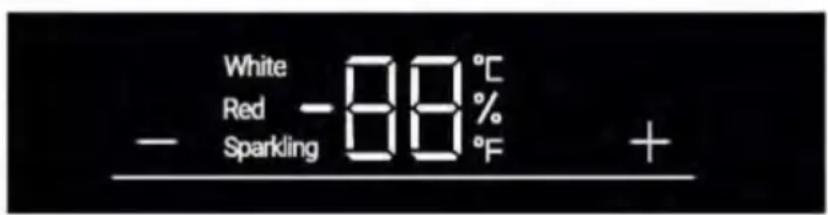

Ajustes preestablecidos
- Una vez que haya enchufado la unidad a una toma de corriente eléctrica, déjela en funcionamiento al menos 30 minutos para que se aclimate antes de realizar cualquier ajuste.
- Cuando se enciende el electrodoméstico después de desconectarlo de la fuente de alimentación principal, alcanzar las temperaturas correctas puede tener varias horas. El tiempo exacto variará dependiendo del entorno y del ajuste de temperatura.
Pulse el botón o, la pantalla comenzará a parpadear. Pulse el botón o para ajustar la temperatura deseada. El rango de ajuste de la temperatura es: 5-20 °C (41-68 °F). Suelte el botón durante 3 segundos, y la temperatura se confirmará.
7. Modo o función de zona
Pulse el botón. La temperatura cambia de espumoso (8 °C o 47 °F) a blanco (12 °C o 54 °F).
En el estado de desbloqueo, el icono está completamente encendido. Si la pantalla
el icono inferior está apagado. En este momento, pulse la tecla
Ajustes de temperatura recomendados
Estas son las temperaturas de degustación para los distintos tipos de vino.
| Vino+tinto De | +13°C a +20°C
(de +55°F a +68°F) | Vino espumoso,
Prosecco | De +5°C a +8°C
(de +41°F a +47°F) |
| Vino bianco De | +9°C a +12°C
(de +48°F a +54°F) | | |
Si almacena vino durante largos períodos de tiempo, deben guardarlos a una temperatura comprendida entre +10 °C y +12 °C (50 °F y +54 °F).
8. Modo de espera
La pantalla de visualización se atenúa automáticamente después de 30 segundos. Se enciende automáticamente cuando se toca cualquier tecla o se abre la puerta.
Aviso: Influencias en las temperaturas
La temperatura del interior del electrodoméstico se ve afectada por los siguientes factores:
Cantidad de botellas almacenadas
Frecuencia de apertura de la puerta
Ubicación del electrodoméstico
La configuración predeterminada es de 12°C .
Cuando la pantalla deja de parpadear, vuelve a mostrar la temperatura actual bajo el centro de la bodega. Alcanzar la temperatura establecida tomará algo de tiempo.
9. Configuración del modo de iluminación
Pulse el botón. Cuando las luces del armario se encienden, las luces se iluminan gradualmente. Cuando se vuelve a pulsar el botón, las luces se apagan gradualmente. (HWS129GFH1 y HWS113GDFH1).
10. Función °C/°F
Pulse el botón Botón, cambia entre Fahrenheit y Celsius. (excepto HWS129GFH1). Botón durante 3 segundos para cambiar entre Fahrenheit y Celsius.

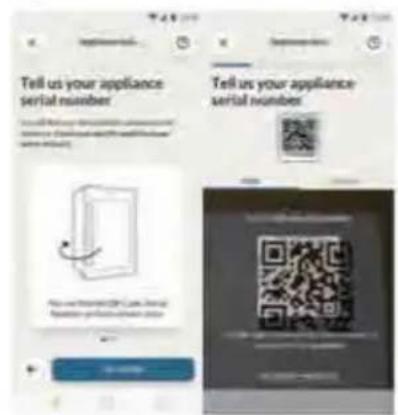

Pulse el botón de Wi-Fi durante 3 segundos; el botón empezará a parpadear rápidamente y entrará automáticamente en modo de configuración (para HWS127GGH1 y HWS111GDGH1)
Función de brillo de movimiento
Cuando la función Motion Glow está activada, si alguien se acerca a la puerta, la luz se encenderá. Se apagará si la persona sale durante 30 segundos. Pulse el botón Motion Glow de nuevo para apagar la función.

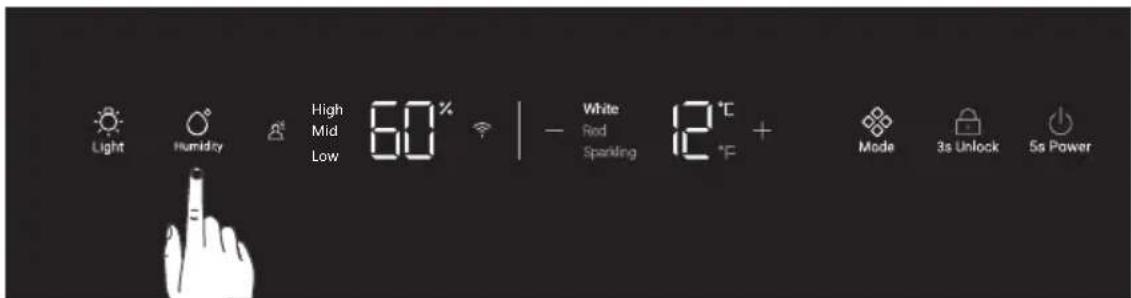

Humedad (para HWS129GFH1)
Con el equipo desbloqueado, pulse el botón de humedad para seleccionar el nivel de humedad bajo.
Generalmente, el rango de humedad deseado oscila entre el 50% y el 70%.
La vinoteca está equipada con un sensor de humedad profesional. Durante el almacenamiento prolongado, una humedad adecuada en la vinoteca puede evitar que el corcho se seque y la formación de moho en las etiquetas debido a la humedad excesiva.
Si ajusta la humedad en la vinoteca, tardará entre uno y siete días en alcanzar el valor establecido. El control de humedad en la vinoteca es eficaz cuando la temperatura ambiente se encuentra entre 20°C y 27°C.
Respecto a la humedad del aire dentro de la bodega, tenga en cuenta lo siguiente:
- Para el almacenamiento de vino
- La humedad dentro de la vinoteca depende de la temperatura y la humedad del aire ambiente, la capacidad de energía y la temperatura de la vinoteca, así como de la duración y frecuencia de las aperturas de la puerta.
- La pantalla de la vinoteca muestra los valores de humedad del aire interior con un retraso, mostrando el valor de humedad integrado en la caja durante más de 2 horas. Nota: Si utiliza la vinoteca en un entorno muy seco o caluroso (humedad del aire < 30% o temperatura ambiente < 17°C o > 30°C), se recomienda añadir una fuente de humedad dentro de la bodega.
14. Función de memoria de apagado
En caso de corte de electricidad, la vinoteca guardará la temperatura establecida. Tras el restablecimiento del suministro eléctrico, funciona con la temperatura establecida antes del corte.
15. Alarma de apertura de puerta
Si la puerta se mantiene abierta durante 3 minutos, el timbre sonará hasta que se cierre la puerta o se toque cualquier botón.
CONECTIVIDAD
PARÁMETROS DE CONEXIÓN INALÁMBRICA
| Tecnolog'a Wi-Fi | | Bluetooth® |
| Estándar IEE 802.11 b/g/n | | Bluetooth® v4.2, BR/EDR, Bluetooth® Low Energy |
| Bandas de Frequencia [MHz] | 2401÷2483 | 2402÷2480 |
| Banda(s) [MHz] de potencia的最大[mW] | 100 10 | |
Cómo activar el módulo Wi-Fi:
Pulse el botón de la luz durante 3 segundos para activar el Wi-Fi (para HWS127GGH1 y HWS111GDGH1)
HWS113GDFH1)
. Cuando se enciende el módulo Wi-Fi, el icono de Wi-Fi empieza a parpadear.
. Para restablecer la conexión Wi-Fi, pulse el botón de Wi-Fi durante 3 segundos
para HWS129GFH1 y HWS113GDFH1)
PROCEDIMIENTO DE EMPAREJAMIENTO EN LA APLICACIÓN
La palabra y los logotipos Bluetooth® son marcas registradas propiedad de Bluetooth SIG, Inc., y su uso de dichas marcas por parte de Candy Hoover Group SRL se realiza bajo licencia. Las demás marcas comerciales y nombres comerciales pertenecen a sus respectivos propietarios.
Paso 1
- Descargue la aplicación hOn de la Tienda de aplicaciones.
Paso 2
- Regístrese o inicie sesión.
Paso 3
- Añada un nuevo electrodoméstico seleccionando la bodega de la lista.
Paso 4
- Escanee el número QR o introduzca manualmente el número de serie.
Paso 5
- Pulse el botón de la luz durante 3 segundos para activar el Wi-Fi (HWS127GGH1 y HWS111GDGH1)
Pulse el botón de Wi-Fi durante 3 segundos para activar el Wi-Fi (para HWS129GFH1 y HWS113GDFH1)
Paso 6
- El icono de Wi-Fi parpadeará, el proceso de emparejamiento está en camino. Tendrá 5 horas para completar el proceso de emparejamiento. Cuando se complete el proceso, el icono de Wi-Fi deja de parpadear y permanecerá siempre encendido. NOTA
Consejos de ahorro de energía
Asegúrese de que el electrodoméstico está bien ventilado (vea INSTALACIÓN). No instale el electrodoméstico bajo la luz directa del sol ni cerca de fuentes de calor (p. ej.: fogones, estufas...). Evite una temperatura innecesariamente baja en el electrodoméstico. El consumo de energía ajusta la temperatura del electrodoméstico. Abra la puerta del electrodoméstico lo menos y lo más brevemente posible. No supere la cantidad de botellas para la que está diseñado este electrodoméstico para evitar obstruir el flujo de aire. Mantenga las juntas de la puerta limpias para que la puerta se cierre correctamente. La configuración que ahorra más energía requiere que el cajón, las fiambreras y los estantes se coloquen en el electrodoméstico según el estado de fábrica, y que los alimentos se coloquen de modo que no bloqueen la calidad del aire del conductor. A 10 °C, se debe utilizar la configuración máxima del termostato de 10 °C, y el laboratorio de pruebas debe realizar la prueba con esta configuración del termostato.
1. Estante
- Los estantes están diseñados para almacenar y extraer fácilmente el vino. Se pueden limpiar con un trapo suave.
- Se pueden apilar botellas normales de 76 mm de diámetro.
- Las botellas mágnum se pueden apilar en el estante inferior.
- La cantidad puede variar del número indicado o de las botellas si se apilan de forma diferente.

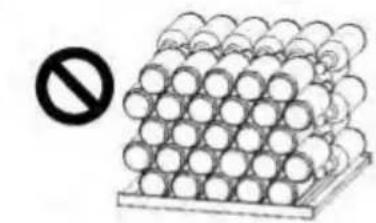

Consejos para la distribución de su bodega
Recomendamos que el número de botellas de vino no exceda de cuatro filas en cada estante y que la capacidad de carga de los estantes de vino no exceda de 60 botellas bajo de la bodega; asegúrese de que los estantes de vino sean completamente estables.
Además, compruebe que ninguna botella sobresalga de los estantes para evitar que las botellas golpeen la puerta de cristal al cerrarse.
La luz LED se enciende al abrir la puerta. Toque el botón de luz para encenderla. Vuelva a tocarlo para apagarla. Para reducir el consumo, apague las luces cuando no esté en la bodega.
Para cerrar la bodega, cierre la puerta y ponga la llave en la cerradura:
Bloquee la puerta girando la llave hacia la derecha. Desbloquee la puerta girando la llave hacia la izquierda.
Cuidado y limpieza
1. Descongelación
La descongelación de la bodega se realiza automáticamente; no se requiere una operación manual.
2. Sustitución de la lámpara LED
La lámpara utiliza LED como fuente de luz, con bajo consumo energético y larga vida útil. Si detecta una anomalía, póngase en contacto con el servicio de atención al cliente. Vea ATENCIÓN AL CLIENTE.
No reemplace la lámpara LED usted mismo. Solo el fabricante o un servicio técnico autorizado deben reemplazarla.
Parámetros de la lámpara LED:
Voltaje 12V
Potencia máxima: 1 W*3
3. Si no se utiliza durante un período más largo
Desenchufe el cable de la toma de corriente.
Limpie el electrodoméstico y las juntas de la puerta como se ha descrito anteriormente.
Mantenga las puertas abiertas para evitar que se generen malos olores en el interior.
4. Desplazar el electrodoméstico
- Retire todas las botellas y desenchufe el electrodoméstico.
- Fije los estantes y otras partes móviles a la bodega con cinta adhesiva.
- No incline la bodega más de 45° para evitar dañar el sistema de refrigeración.
5. Renovación del aire con filtro de carbón activo. (excepto HWSS247FAH1)
La forma en que los vinos siguen envejeciendo depende de las condiciones ambientales. Por lo tanto, la calidad del aire es decisiva para preservar el vino. Se ha instalado un filtro de carbón activo en la parte inferior de la pared trasera del electrodoméstico para mantener la calidad del aire de la vinoteca a un nivel óptimo.
Aviso
Recomendamos cambiar el filtro una vez al año. Puede obtener los filtros a través
Sustitución del filtro:
- Retire el botellero.
- Introduzca el destornillador en la posición indicada en el marco del cable y levante la tapa del carbón activado.
- Abra la abrazadera de la protección, retire el carbón activado y vuelva a colocarlo.
Introdúzcalo con el mango en posición vertical. Gírelo hacia la derecha e insértelo.
- Inserte el protector de carbón activado en la placa de cubierta del conducto de aire en la dirección que se muestra y presione hacia abajo para fijar el protector en la placa de cubierta del conducto de aire.
Usted también puede resolver todos los problemas que puedan presentarse sin tener conocimientos específicos. En caso de que se produzca algún problema, compruebe todas las posibilidades ilustradas y siga las instrucciones pertinentes antes de ponerse en contacto con un servicio posventa. Vea ATENCIÓN AL CLIENTE.
ADVERTENCIA
- Antes de realizar tareas de mantenimiento, desactive el electrodoméstico y desconecte el enchufe de la toma de corriente.
- Los equipos eléctricos solo deben ser revisados y manejados por electricistas expertos cualificados, ya que las reparaciones incorrectas pueden causar daños considerables. Si el sistema de alimentación está dañado, debe ser sustituido por el fabricante, por su servicio técnico o por cualquier profesional cualificado similar para evitar riesgos.
| Código de error | Causa Solución | |
| L2 | Alarma de bajo temperatura cuando el sensor de control de temperatura está bajo para HWS129GFH1 o HWS127GGH1 o la zona de temperatura superior de HWS113GDFH1 o HWS111GDGH1 | 1. Compruebe la temperatura ambiente.
2. Compruebe el conector del compresor.
3. Compruebe la resistencia del sensor de control de temperatura. |
| L3 | Alarma de bajo temperatura cuando el sensor de control de la zona de temperatura inferior está bajo para HWS113GDFH1 o HWS111GDGH1 | control o el panel de la pantalla.
2. Compruebe la resistencia y el voltaje del ventilador.
y el conector del compresor. |
Solución de problemas
ES
Problema Causa posible Solución posible
| El compresor no funciona. | ·El enchufe no está connectado a la toma de corriente. | ·Conecte el enchufe. |
| El electrodomístico funciona con人員 o funciona durante un peródo de tiempo demasiado largo. | ·La temperatura exterior es demasiado alta.·El electrodomístico ha estado apagado durante cierto de tiempo.·Una puerta del electrodomístico no está bien cerrada.·La puerta se ha abierto con demasiada文化节ia o durante mucho tiempo.·Las juntas de la puerta están suscas, desgastadas, agrietadas o desparejadas.·La circulación de aire querida no está garantizada.·La temperatura establisha es demasiado bajo. | ·En este caso, es normal que el electrodomístico funciona más tiempo.·Normalmente, leva un tiempo que el electrodomístico se enfré completely.·Cierre la puerta y asegúrese de que el electrodomístico está ubicado sobre una superficie plana y que no haya alimentos o recipientes que impidan que la puerta se ciderre bien.·No abra la puerta con demasiada文化节ia.·Limpie la junta de la puerta o p'dale al service de atencion al cliente que la bombie.·Garantice una ventilacion adecuada.·El problema se resolves cuando se haya alcanzado la temperatura deseada. |
| El interior de la bodega está sucio y/o huele mal. | ·El interior de la bodega necesita limpieza. | ·Limpie el interior de la bodega. |
| La Temperatura del interior del electrodomésico no es lo sufien-temente fr'a. | ·La temperatura establisha es demasiado alta.·Se han añado botellas recentamente.·Una puerta del electrodomésico no está bien cerrada.·La puerta se ha abierto con demasiada文化节ia o durante mucho tiempo.·Las juntas de la puerta estarán suscas, desgastadas, agrietadas o desparejadas. | ·Restablezca la Temperatura.·Dé tiempo a que las botellas añadas recentamente alcancen la temperatura deseada.·Cierre la puerta.·No abra la puerta con demasiada文化节ia.·Limpie la junta de la puerta o p'dale al service de atencion al cliente que la bombie. |
| La Temperatura del interior del electrodomésico es demasiado fr'a. | ·La temperatura establisha es demasiado baja. | ·Restablezca la Temperatura. |
Problema Causa posible Solución posible
Formación de humedad en el interior del compartimento frigorífico.
- El ambiente es demasiado cálido y demasiado húmedo.
- Una puerta del electrodoméstico no está bien cerrada.
- La puerta se ha abierto con demasiada frecuencia o durante mucho tiempo.
- Aumente la temperatura. Cierre la puerta.
- No abra la puerta/cajón con demasiada frecuencia.
La humedad se acumula en la superficie exterior de la bodega.
- El ambiente es demasiado cálido y demasiado húmedo.
- La puerta no está bien cerrada. Hay aire frío dentro del electrodoméstico y aire caliente en el exterior, y se produce condensación.
- Esto es normal en un ambiente húmedo y cambiará cuando la humedad disminuya.
- Asegúrese de que la puerta está bien cerrada y de que las juntas sellen correctamente.
El electrodoméstico hace sonidos anormales.
- El electrodoméstico no está ubicado sobre una superficie plana.
- El electrodoméstico toca algún objeto a su alrededor.
- Ajuste las patas para nivelar el electrodoméstico.
- Retire los objetos que hay alrededor del electrodoméstico.
Se oye un ligero sonido similar al del flujo de agua.
El sistema de iluminación o refrigeración interior no funciona.
- El enchufe no está conectado a la toma de corriente.
- La fuente de alimentación presenta alguna alteración.
- Conecte el enchufe.
- Compruebe el suministro eléctrico a la habitación. Llame a la compañía eléctrica local.
- Llame al servicio técnico para reemplazarla.
Los lados del enfriador y la tira de la puerta se calientan.
La puerta no se cierra correctamente.
- El electrodoméstico no está nivelado.
- La puerta está bloqueada.
- Nivele el electrodoméstico con las patas ajustables.
- Compruebe si hay obstrucciones como botellas o estantes.
Para contactar con el servicio de asistencia técnica, visite nuestro sitio web:
https://corporate.haier-europe.com/en/
En la sección "website", elija la marca de su producto y su país. Se le redirigirá a la página web española donde podrá encontrar el número de teléfono y el formulario para ponerse en contacto con el servicio de asistencia técnica.
Ficha del producto conforme al Reglamento UE n.° 2019/2016
| Marca Haier Haier | | |
| Nombre del modelo / identífctor | HWS129GFH1 HWS113GDFH1 | WS127GGH1 HWS111GDGH1 |
| Categoría Bodega de vinos Bodega de vinos | | |
| Clase de eficiencia energetica | F | G |
| Consumo anual de energia (kWh/a-o)1) | 99/113 | 156/156 |
| Volumen de almacenimiento (L) | 226/220 | 226/220 |
| Clase climática: Este electrodomístico está destinado a ser utilisé a una temperatura ambiente de entre 10 °C y 38 °C. | SNNSTSNST |
| Emissiones acústicas transmitidas por aire (db(A) re 1pW) | B(35) | C(37) |
| Tipo de electrodomésico Independiente Independiente |
| Este electrodomésico está destinado a ser utilizdo exclusivamente para el almacenimiento de vino. | S' | S' |
| Dimensiones (A/P/A en mm) | 597/594/1270 | 597/594/1270 |
Explicaciones: 1) Basado en los resultados de la prueba estándar de 24 horas. El consumo de energía real depende del entorno, la cantidad de botellas, la temperatura establecida, la apertura y cierre de la puerta, etc. 2) El consumo energético nominal es el valor obtenido de acuerdo con el ensayo estándar cuando el compartimento del vino no enciende la luz interna. - Templada extendida: «este aparato de refrigeración está destinado a ser utilizado a una temperatura ambiente comprendida entre 10 °C y 32 °C»; - Templada: «este electrodoméstico de refrigeración está destinado a ser utilizado a una temperatura ambiente comprendida entre 16 °C y 32 °C»; - Subtropical: «este aparato de refrigeración está destinado a ser utilizado a una temperatura ambiente comprendida entre 16 °C y 38 °C»; - Tropical: «este aparato de refrigeración está destinado a ser utilizado a una temperatura ambiente comprendida entre 16 °C y 43 °C»;
Normas y directivas CE
Este producto cumple los requisitos de todas las directivas CE aplicables con las correspondientes normas acordadas, que establecen el marcado CE.
Recomendamos nuestro Servicio de atención al cliente Haier y el uso de repuestos originales.
Si tiene algún problema con su electrodoméstico, compruebe primero la sección SOLUCIÓN DE PROBLEMAS.
Si no encuentra una solución allí, póngase en contacto con
▸ su distribuidor local o - con el centro de servicios y asistencia en www.haier.com, donde pueda encontrar números de teléfono y preguntas frecuentes y activar la solicitud de servicios.
Para ponerse en contacto con nuestro Servicio, asegúrese de tener los siguientes datos disponibles.
Puede encontrar la información en la placa de datos.
Modelo N.° de serie. Compruebe también la tarjeta de garantía suministrada con el producto en caso de garantía. Para consultas comerciales generales, estas son nuestras direcciones en Europa:
Direcciones de Haier en Europa
| Pa's* | Dirección postal | Pa's | Dirección postal |
| Italia | Haier Europe Trading SRL Via De Cristoforis, 12 21100 Varese ITALIA | Francia | Haier Europe Trading SRL Via De Cristoforis, 12 21100 Varese ITALIA |
| Espana Portugal | Haier Iberia SL Pg. Garcia Faria, 49-51 08019 Barcelona ESPA „A | Bélgica-FR Bélgica-NL Pa'ses Bajos Luxemburgo | Haier Benelux SA Anderlecht Route de Lennik 451 BÉLGICA |
| Alemania Austria | Haier Deutschland GmbH Hewlett-Packard-Str. 4 D-61352 Bad Homburg ALEMANIA | Polonia Republicac Checa Hungr’a Grecia Ruman’a Rusia | Haier Poland Sp. zo.o. Al. Jerozolimskie 181B 02-222 Warszawa POLONIA |
| Reino Unido | Haier Appliances UK Co. Ltd. One Crown Square Church Street East Woking, Surrey, GU21 6HR REINO UNIDO |
DISPONIBILIDAD DE PIEZAS DE REPUESTO: Los termostatos, los sensores de temperatura, las placas de circuito impresas y las fuentes de luz están disponibles durante un período mínimo de 7 años después de la comercialización de la última unidad del modelo. Las asas, bisagras, bandejas y cestas lo están durante un período mínimo de 7 años, y las juntas durante un período mínimo de 10 años después de la comercialización de la última unidad del modelo.
La garantía mínima es de: 2 años para los países de la UE, 3 años para Turquía, 1 año para el Reino Unido, 1 año para Rusia, 3 años para Suecia, 2 años para Serbia, 5 años para Noruega, 1 año para Marruecos, 6 años para Argelia, Túnez sin garantía legal, al no requerirse.
Para más información sobre el producto, consulte https://eprel.ec.europa.eu/ o escanee el código QR en la etiqueta energética suministrada con el electrodoméstico.
Apilamiento de las botellas de vino
La disposición de las botellas se basa en una representación gráfica de una botella bordelesa estándar (0,75 l). Debido a las diferentes especificaciones de las botellas, la cantidad real de carga de botellas podría ser diferente.
Gracias por comprar un producto Haier.
G Visualización de temperatura
G Visualización de temperatura
Verifique también la tarjeta de garantía suministrada con el producto en caso de garantía.
F Botón de ajuste de temperatura: abajo
G Visualización de temperatura
H Botón de ajuste de
temperatura: arriba
F Botón de ajuste de temperatura: abajo
G Visualización de temperatura
H Botón de ajuste de temperatura: arriba
I1 Botón de selección de zona de temperatura
J Botón de bloqueo
K Botón de encendido
4. Función de bloqueo automático
