BRUKSANVISNING HWS78TGDFH1SW HAIER

SV WARNING: Risk för brand/brandfarliga material. Symbolen indikerar att det finns en brandrisk eftersom brandfarliga material används. Var försiktig för att undvika att brandfarliga material fattar eld.

13. Fuktighetsvisning

Tack för att du har köpt en Haier-produkt.

Läs igenom dessa anvisningar noggrant innan du använder apparaten. Instruktionerna innehåller viktig information som hjälper dig att få ut det bästa av apparaten och garanterar en säker och korrekt installation, användning och underhåll.

Förvara den här bruksanvisningen på en lämplig plats så att du alltid kan läsa den för att använda apparaten på ett säkert och korrekt sätt.

Om du säljer apparaten, ger bort den eller lämnar den kvar när du flyttar, se till att du också lämnar över den här bruksanvisningen så att den nya ägaren kan bekanta sig med apparaten och säkerhetsföreskrifterna.

Förteckning

Varning - Viktig säkerhetsinformation

Allmän information och tips

Miljöinformation

Bortskaffande

Bidra till att skydda miljön och människors hälsa. Lägg förpackningen i lämpliga behållare för att återvinna den. Hjälp till att återvinna avfall från elektriska och elektroniska apparater. Släng inte apparater märkta med denna symbol med hushållsavfallet. Lämna in produkten till den lokala återvinningsanläggningen eller kontakta ditt kommunala kontor.

LE TRI + FACILE

WARNING!

Risk för skada eller kvävning!

Köldmedier och gaser måste bortskaffas professionellt. Se till att kylmediekretsens slangar inte är skadade innan de kasseras. Koppla bort apparaten från elnätet. Klipp av nätkabeln och kassera den. Ta bort brickor och lådor samt dörrspärrar och tätningar för att förhindra att barn och husdjur stängs in i apparaten.

Gamla vitvaror har fortfarande ett visst restvärde. En miljövänlig metod för bortskaffande säkerställer att värdefulla råvaror kan återvinnas och användas igen.

Cyklopentan, ett brännbart ämne som inte är skadligt för ozonskiftet, används som expanderingsmedel för isoleringsskummet.

Genom att se till att denna produkt kasseras på rätt sätt bidrar du till att förhindra eventuella negativa konsekvenser för miljön och människors hälsa som annars skulle kunna uppstå.

För mer detaljerad information om återvinning av denna produkt, kontakta din kommunfullmäktige, den myndighet som ansvarar för hanteringen av ditt hushållsavfall eller butiken där du köpte produkten, som hanteras av experter.

SV

Innehåll

1- Säkerhetsinformation....4
2- Säkerhetstips....7
3- Underhåll 11
4- Tillbehör....13
5- Produktbeskrivning 14
6- Installation....15
7- Användning....18
8- Tips för att spara energi 23
9-Utrustning 24
10-Skötsel och rengöring....25
11-Felsökning....26
12-Kundtjänst....30

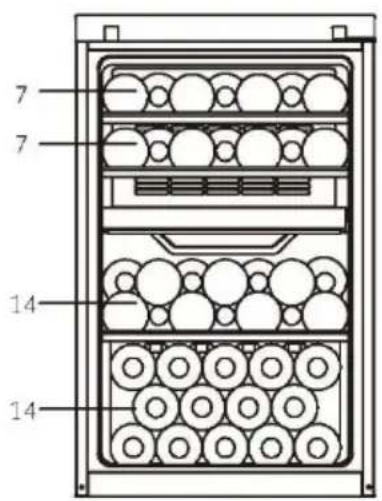

13-Stapling av vinflaskor....31

Den här apparaten är endast avsedd att användas / för förvaring av vin. Innan du slår på apparaten för första gången, läs följande säkerhetsråd:

WARNING!

Innan apparaten används första gången

Se till att det inte finns några transportskador.
Ta bort alla förpackningar, håll dem utom räckhåll för barn och släng dem på ett miljövänligt sätt.
Vänta minst två timmar innan du installerar apparaten för att säkerställa att köldmediekretsen är fullt effektiv.
▶ Apparaten är tung och ska hanteras av minst två personer.

Installation

▶ Apparaten ska placeras på en väl ventilerad plats. Se till att det finns ett utrymme på minst 10 cm över och runt apparaten.
▶ WARNING: Täck inte över ventilationsöppningar i produktens hölje eller i den inbyggda strukturen.
Placera aldrig apparaten i ett fuktigt utrymme eller på en plats där vatten kan stänka på apparaten. Rengör och torka vattenstänk och fläckar med en mjuk, ren trasa.
▶ Installera inte vinskåpet på en plats som inte är ordentligt isolerad eller uppvärmd, t.ex. i ett garage. Ditt vinskåp är inte konstruerat för att fungera i en omgivningstemperatur under 10 °C.
▶ Installera inte apparaten i direkt solljus eller i närheten av värmekällor (t.ex. spisar, värmare).
- Installera och nivellera apparaten på en lämplig plats med hänsyn till användning och storlek.
- Kontrollera att den elektriska informationen på typskylten överensstämmer med strömförsörjningen. Om den inte gör det ska du kontakta en elektriker.
▶ Apparaten drivs av en strömförsörjning på 220-240 VAC/50 Hz. Onormala spänningsvariationer kan göra att apparaten inte startar, skada temperaturkontrollen eller kompressorn eller låta konstigt under drift. I sådana fall ska en automatisk regulator monteras.
Använd inte adaptrar och förlängningskablar med flera kontakter.
▶ WARNING: Lägg inte flera bärbara uttag eller bärbara ström-försörjningsaggregat bakom apparaten.

WARNING!

▶ WARNING: Se till att sladden inte fastnar eller skadas när produkten placeras.
▶ Trampa inte på strömkabeln.
Använd ett separat jordat uttag för strömförsörjningen som är lätt att komma åt. Apparaten måste jordas.
▶ Endast för UK: Apparatens strömkabel är försedd med en 3-polig jordad kontakt som passar ett standarduttag med 3 poler (jordad). Klipp aldrig av eller demontera den tredje polen (jordad). Kontakten ska vara tillgänglig när apparaten är installerad.
▶ WARNING: Skada inte köldmediekretsen.

Daglig användning

Att hålla dörren öppen under långa perioder kan orsaka en betydande ökning av temperaturen i apparatens utrymmen.
Den här apparaten kan användas av barn från 8 års ålder och av personer med nedsatt fysisk, sensorisk eller mental förmåga om de har fått handledning eller instruktioner för säker användning och förstår de faror som är inblandade.
▶ Barn ska inte leka med apparaten.
Barn i åldern 3-8 år får använda kylskåpet för att ta ut och sätta i mat. De får inte rengöra eller installera kylskåpet.
Håll barn under 3 år borta från apparaten om de inte är under ständig uppsikt.
▶ Rengöring och skötsel ska inte utföras av barn utan uppsikt.
▶ Apparaten måste placeras så att kontakten är åtkomlig.
- Om köldgas eller annan brandfarlig gas läcker ut i närheten av apparaten, stäng av ventilen för den läckande gasen, öppna dörrar och fönster och dra inte ur strömkabeln till apparaten.
Vänta minst 7 minuter innan du kopplar in strömmen igen efter att strömmen har kopplats bort.
▶ Lyft inte apparaten i dörrhandtagen.
▶ Nycklarna måste förvaras utom räckhåll för barn och inte i närheten av apparaten för att förhindra att barn blir inlåsta i apparaten.
▶ Observera att apparaten är inställd för drift vid ett specifikt temperaturintervall mellan 10 och 38 °C. Det kan hända att apparaten inte fungerar som den ska om den lämnas under en längre tid vid en temperatur över eller under det angivna intervallet.

WARNING!

För att förhindra personskada orsakad av fall eller elchock orsakad av kontakt med vatten, ska instabila föremål (tunga objekt, behållare med vatten) inte placeras ovanpå apparaten.
- Öppna och stäng dörren endast med handtagen. Mellanrummet mellan dörren och skåpet är mycket smalt. Placera inte händerna i dessa områden. Fingrarna kan klämmas. Öppna eller stäng apparatens dörrar endast när inga barn befinner sig inom dörrens rörelseområde.
Förvara eller använd inte brännbara, explosiva eller frätande material i apparaten eller i dess närhet.
Förvara inte explosiva ämnen, t.ex. aerosolburkar med brandfarligt drivmedel, i den här apparaten.
Förvara inte mediciner, medel med bakterier eller kemikalier i apparaten. Detta är en hushållsapparat, vi råder att inte förvara material som kräver strikta temperaturer i apparaten.
Ställ inte in onödigt låg temperatur i vinskåpet. Minustemperaturer kan förekomma vid höga inställningar. Varning: Flaskor kan spricka
Rör inte insidan av apparaten när den är i drift, särskilt inte med våta händer, eftersom dina händer kan frysa fast på ytan.
För att få en korrekt kylning av vinet får du inte överbelasta apparaten.
Koppla ur apparaten i händelse av strömavbrott eller före rengöring. Vänta i minst 7 minuter innan du startar apparaten igen. Frekventa startar kan skada kompressorn.
▶ WARNING: Använd inte elektriska apparater inuti apparaten om de inte är av en typ som rekommenderas av tillverkaren. För att undvika risker måste en skadad nätsladd bytas ut av kundtjänst (se garantikortet).
För att förlänga apparatens livslängd bör du undvika att stänga av den.
Placera aldrig apparaten horisontellt på marken. Vänta i 24 timmar innan du kopplar in apparaten efter att ha lutat den mer än 45°.

WARNING!

Underhåll/ rengöring

▶ Barn som utför rengöring och underhåll ska hållas under uppsikt.
Koppla bort apparaten från elnätet innan du utför rutinunderhåll. Vänta i minst 7 minuter innan du startar apparaten igen. Frekventa startar kan skada kompressorn.
▶ Håll i kontakten, inte kabeln, när du kopplar ur apparaten.
Rengör inte apparaten med hårda borstar, stålborstar, rengöringsmedelspulver, bensin, amylacetat, aceton och liknande organiska lösningar, sura eller alkaliska lösningar. Rengör med ett speciellt rengöringsmedel för kyl-/frysskåp för att undvika skador. Använd varmt vatten och bikarbonatlösning - cirka en matsked bikarbonat per liter/quart vatten. Skölj noggrant med vatten och torka torrt. Använd inte rengöringspulver eller andra slipande rengöringsmedel. Diska inte avtagbara delar i diskmaskin.
▶ WARNING: Använd inte mekaniska hjälpmedel för att skynda på avfrostningen, annat än de som rekommenderas av tillverkaren.
- Om elsladden skadas måste den bytas av tillverkaren, dennes serviceombud eller liknande kvalificerad person för att undvika faror.
Försök inte att reparera, demontera eller modifiera apparaten själv. Kontakta vår kundtjänst angående reparationer.
- Om lamporna skadas måste de bytas av tillverkaren, dennes serviceombud eller liknande kvalificerad person för att undvika faror.
Ta bort dammet på baksidan av enheten minst en gång om året för att undvika brandrisk och ökad energiförbrukning.

Spruta eller spola inte i eller på apparaten under rengöringen.
Använd inte vattenspray eller ånga för att rengöra apparaten.
▶ Rengör inte den kalla glasdörren med hett vatten. Plötsliga temperaturförändringar kan göra att glaset spricker.
Låt dörren vara öppen om apparaten inte ska användas under en längre tid, för att förhindra att det börja lukta illa i apparaten.

Information om köldmediegas

WARNING!

Apparaten innehåller det brandfarliga köldmediet ISOBUTANE (R600a). Se till att köldmediekretsen inte skadas under transport eller installation. Läckande köldmedium kan orsaka ögonskador eller antändas. Om en skada har uppstått: håll borta från öppna eldkällor, ventilera rummet ordentligt, koppla inte in eller dra ut nätsladdarna till apparaten eller någon annan apparat. Informera kundtjänsten.

Om ögonen kommer i kontakt med köldmediet, skölj omedelbart under rinnande vatten och kontakta omedelbart en ögonspecialist.

VARNING: Kylsystemet är under högt tryck. Manipulera det inte. Eftersom brandfarliga köldmedier används, ska apparaten installeras, hanteras och servas strikt enligt instruktionerna. Kontakta en professionell agent eller vår kundtjänst för att kassera apparaten.

Avsedd användning

Denna produkt är avsedd att användas i hushåll och liknande användningsområden, som till exempel:

• personalkök i butiker, kontor och andra arbetsmiljöer;
• mangårdsbyggnader och av gäster på hotell, motell och andra miljöer av bostadstyp;
• B&B-miljöer;
• catering och liknande användningsområden för slutkunder.

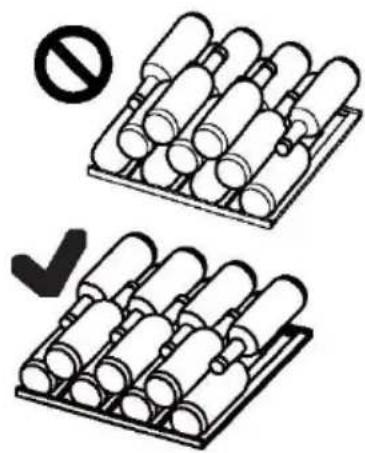

För att säkerställa en säker lagring av vinet är det viktigt att följa denna bruksanvisning.

Närmare uppgifter om vilken del av apparaten som är lämpligast för förvaring av vissa typer av livsmedel, med hänsyn till den temperaturfördelning som kan förekomma i apparatens olika utrymmen, finns i den andra delen av bruksanvisningen.

Det är inte tillåtet att ändra eller modifiera anordningen. Oavsiktlig användning kan orsaka faror och förlust av garantin.

Bortskaffande

Symbolen på produkten eller på förpackningen anger att denna produkt inte får behandlas som hushållsavfall. Den ska i stället lämnas in på lämplig central för återvinning av elektrisk och elektronisk utrustning. Genom att se till att denna produkt kasseras på rätt sätt hjälper du till att förhindra potentiella negativa konsekvenser för miljön och människors hälsa, vilket annars kan orsakas av olämplig avfallshantering av denna produkt. För mer detaljerad information om återvinning av denna produkt, kontakta din kommunfullmäktige, den myndighet som ansvarar för hanteringen av ditt hushållsavfall eller butiken där du köpte produkten. Eftersom brandfarliga isoleringsgaser används ska du kontakta den professionella agenten eller vår kundtjänst när du ska göra dig av med apparaten.

WARNING!

Kvävningsrisk!

Köldmedier och gaser måste bortskaffas professionellt. Se till att kylmediekretsens slangar inte är skadade innan de kasseras. Koppla bort apparaten från elnätet. Klipp av nätkabeln och kassera den. Ta bort brickor och lådor samt dörrspärrar och tätningar för att förhindra att barn och husdjur stängs in i apparaten.

▶ WARNING: Innan rengöring ska apparaten kopplas bort från strömförsörjningen.

Rengör inte apparaten med hårda borstar, stålborstar, rengöringsmedelspulver, bensin, amylacetat, aceton och liknande organiska lösningar, sura eller alkaliska lösningar. Rengör med ett speciellt rengöringsmedel för kylskåp för att undvika skador.

Rengör apparaten när det lagras lite eller inget vin. Den behöver bara rengöras när den är smutsig.

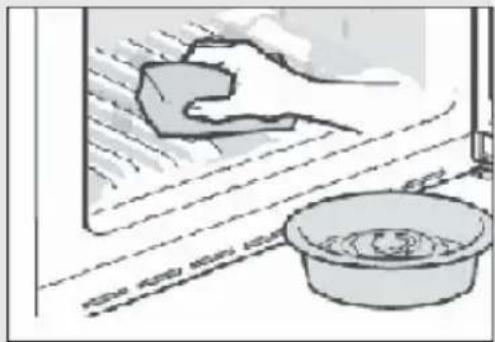

▶ Rengör apparatens insida och hölje med en svamp fuktad med varmt vatten och neutralt rengöringsmedel.

▶ Skölj med rent varmt vatten och torka med en miuk trasa.

▶ Inga delar av apparaten får köras i diskmaskin.

▶ Vänta i minst 7 minuter innan du startar apparaten igen. Frekventa startar kan skada kompressorn.

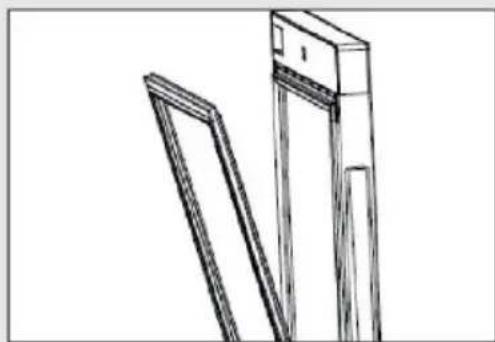

Rengör dörrpackningen:

Dörrpackningarna bör rengöras var tredje månad för att säkerställa en korrekt tätning. Gör så här: Ta bort: Ta tag i dörrpackningen och dra ut den i pilens riktning så att den lossar från spåret.

Doppa borsten i vatten eller livsmedelsklassat alkohol (godkänt för livsmedel) och rengör först dörrpackningens spår genom att dra borsten fram och tillbaka. Torka sedan av dörrpackningens yta med en handduk doppad i vatten eller livsmedelsklassat alkohol. Tvätta sedan dörrpackningen och torka den torr med en ren handduk.

Montering av dörrpackning efter rengöring:

Kontrollera att det inte finns något vatten kvar på dörrpackningen innan du sätter tillbaka den. Sätt in dörrpackningen i spåret, tryck ordentligt, börja från toppen och tryck in packningen i spåret tills den sitter på plats.

▶ Alla hyllor kan tas ut för rengöring.
▶ Ta ut alla flaskor.
▶ Lyft upp hyllan och ta ut den.
▶ Rengör hyllan med en mjuk handduk.

Vänta tills hyllorna är torra innan du sätter in dem igen. WARNING:

Vänta minst 7 minuter innan du återansluter strömmen efter att strömmen har kopplats bort.

Kontrollera tillbehör och litteratur i enlighet med denna lista: utan isolering.

Namn	Bruksan-visning	Service-kort	Hylla	Liten hylla	Gångjärns-skydd	Energi-märkning	Nyckel	Dörrens vänstra kam
HWS77GDAU1	1	1	6	1	1	1	2	2
HWS42GDAU1	1	1	3	1	1	1	2	2
HWS79GDG	1	1	5	0	0	1	0	0
HWSKTM42GDGIT	1 1		3 1	1		1	2	2

Uppmärksamma

På grund av tekniska förändringar och olika modeller kan vissa illustrationer i den här bruksanvisningen skilja sig från din modell.

Bild på apparaten

1. Fläkt
2. Hylla
3. Mellanvägg

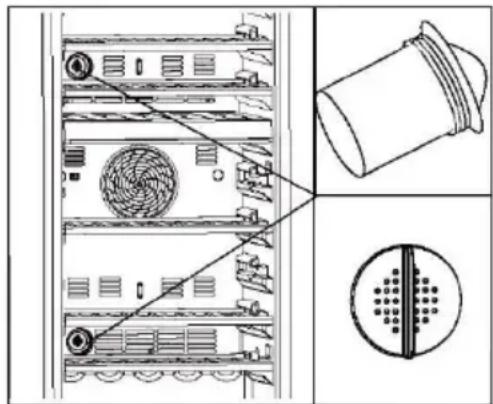

4. Aktivt kolfilter

5. Justerbara fötter

6. Lås (för HWS77GDAU1/HWS42GDAU1)

7. Dörr
8. LED-lampa
9. Display (på framsidan av dörren)

1. Uppackning

▶ Ta ut apparaten ur förpackningen.
Ta bort allt förpackningsmaterial, inklusive skumunderlaget och all tejp som håller fast tillbehören.

2. Miljöförhållanden

Rumstemperaturen bör alltid ligga mellan 10 °C och 38 °C, eftersom den kan påverka temperaturen inuti apparaten och dess energiförbrukning. Apparaten ska inte installeras nära andra värmeavgivande apparater (ugnar, kylskåp) utan isolering.

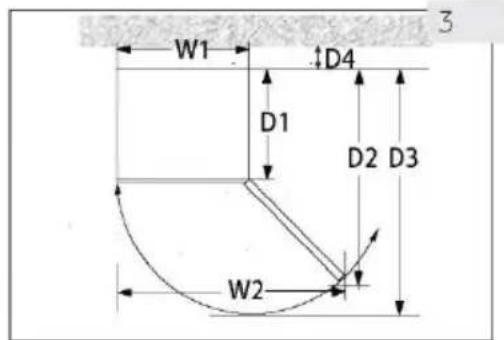

3. Utrymme som krävs

Nödvändigt utrymme för att öppna dörren (fig. 3):

Breddimm		Djupimm			Avstånd till väggi mm
B1	B2	D1	D2	D3	D4
495	630	535	1 033	1 047	100

W1 D4 D1 D2 D3 W2 3

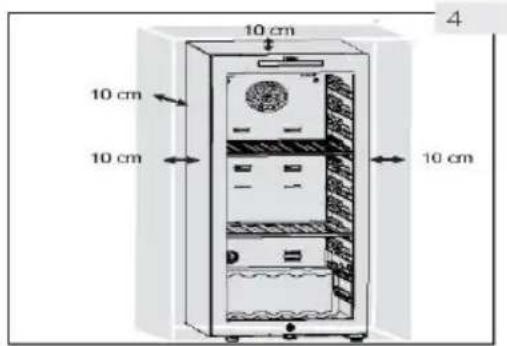

4. Ventilationsutrymme

Av säkerhets- och energimässiga skäl måste det nödvändiga ventilationsavståndet på 10 cm i alla riktningar iakttas (fig. 4).

10 cm 10 cm 10 cm 10 cm 4

WARNING!

Håll ventilationsöppningarna i apparaten eller i den inbyggda konstruktionen fria från hinder. Denna kylanordning är inte avsedd att användas som inbyggd apparat.

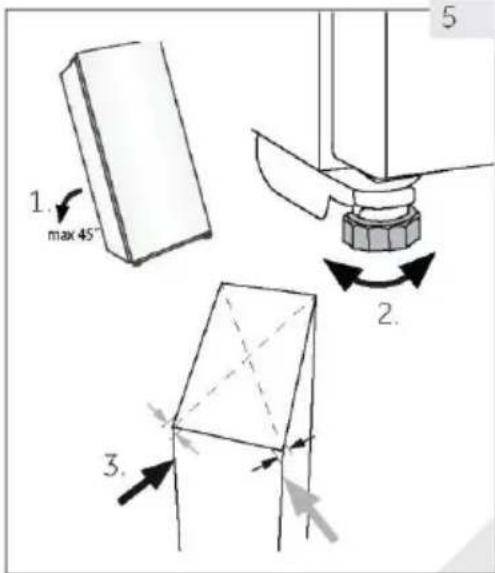

5. Nivellering av apparaten

Apparaten ska placeras på en plan och fast yta.

1. Luta apparaten lätt bakåt (fig. 5).
2. Ställ in de justerbara framfötterna till önskad nivå genom att vrida dem.
3. Stabiliteten kan kontrolleras genom att växelvis stöta på diagonalerna. Den svaga svängningen ska vara lika stor i båda riktningarna. Annars kan ramen skeva, vilket kan leda till läckande dörrtätningar. En lå tendens bakåt underlättar stängningen av dörren.

1. max 45° 2. 3. 5

6. Finjustering av dörren

Det är lättare att stänga apparaten om du använder de främre nivelleringsfötterna:

Vrid de justerbara fötterna (fig. 6) för att vrida dem uppåt eller nedåt:

▶ Om du vrider fötterna medurs höjs apparaten.
▶ Om du vrider fötterna moturs sänks apparaten.

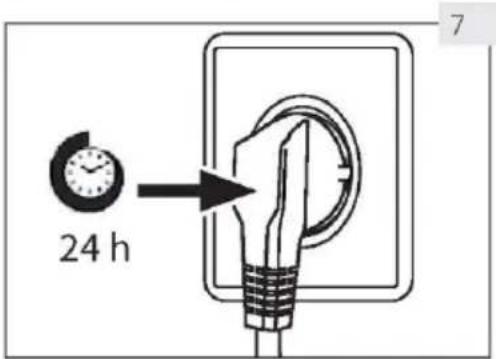

24 h

7. Väntetid

Den underhållsfria smörjoljan finns i kompressorns kapsel. Denna olja kan tränga igenom det slutna rörsystemet under transporten om apparaten lutar. Innan du ansluter apparaten till elnätet ska du vänta i 24 timm (fig. 7) så att oljan rinner tillbaka till kapseln.

8. Elanslutning

Kontrollera före varje anslutning att:

Strömförsörjning, uttag och säkringar överensstämmer med typskylten.
▶ Eluttaget är jordat och att det inte finns någon flervägskontakt eller förlängningar.
▶ Nätkontakten och uttaget sitter ordentligt.

Anslut kontakten till ett korrekt installerat hushållsuttag.

WARNING!

För att undvika risker måste en skadad nätsladd bytas ut av kundtjänst (se garantikortet).

9. Öppningsriktningar för dörren

Innan du ansluter apparaten till strömförsörjningen bör du kontrollera om dörrsvängningen måste ändras från höger (vid leverans) till vänster, om detta krävs av installationsplatsen och användbarheten.

WARNING!

▶ Apparaten är tung. Det behövs två personer för att vända dörren.
▶ Innan du börjar använda apparaten ska du först dra ur kontakten från elnätet.
▶ Luta inte apparaten mer än 45° för att undvika att kylsystemet skadas.

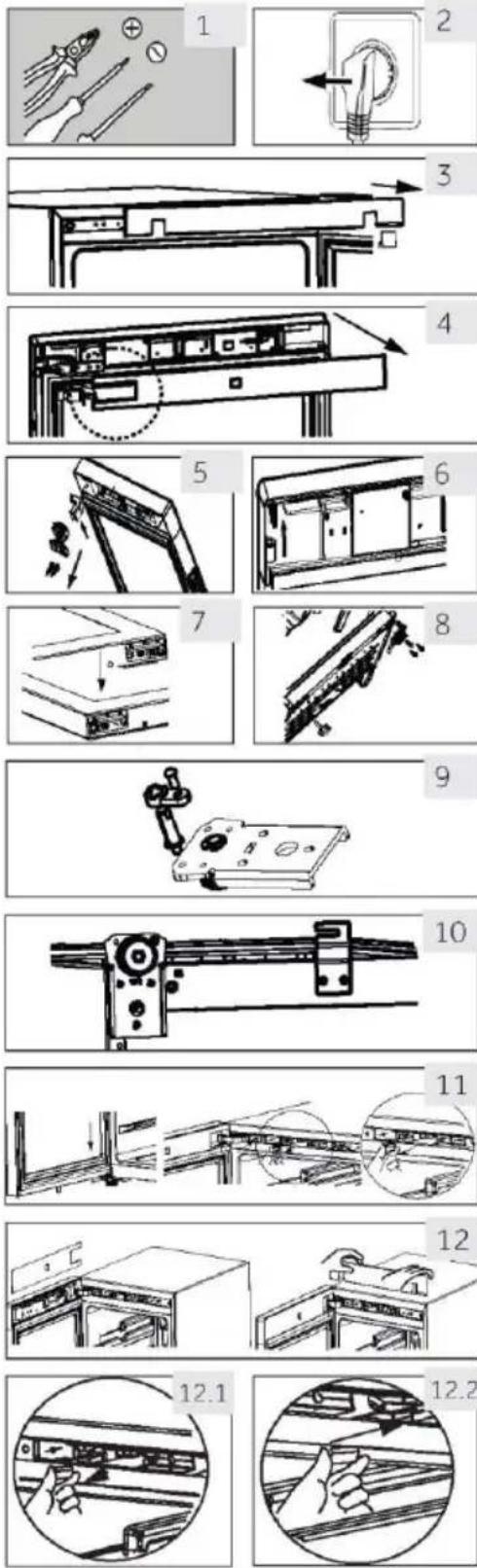

Monteringssteg

(för HWS77GDAU1/HWS42GDAU1/HWSKTM42GDGIT)

1. Använd/tillhandahåll nödvändigt verktyg.

2. Koppla ur apparaten.

3. Öppna dörren, ta bort den främre remsan och hitta motsvarande remsa för att ta bort den vänstra sidan och placera den på den högra sidan av springan.

4. Koppla ur anslutningskabeln. Dra ut den övre delen av dörrtätningen och ta ner dörrens bakre list. (Ta bo den från den vänstra sidoöppningen)

5. Lossa 2 skruvar på det övre gångjärnet.

6. Ta bort skyddet och gångjärnet, ta bort axelskyddet och montera sedan på andra sidan, montera sedan gångjärnet i axeln.

7. Ta bort kammen och dörrhållaren och flytta dörrhållaren till en annan sida av dörren. Installera den nya kammen från påsen med tillbehör.

8. Om skåpet lutar (mindre än 45°), ta bort det nedre gångjärnet (3 skruvar) för backup.

9. Ta bort den nedre kammen på gångjärnet och gångjärnsaxeln. Montera axeln på höger sida av det nedre gångjärnet. Ta ut kammen ur instruktionsväsk och montera den på den nedre gångjärnsaxeln.

10. Montera det nedre gångjärnet och den nedre foten på andra sidan av skåpet. Smörj kammen.

11. Montera dörren på det nedre gångjärnets axel och fäst det övre gångjärnet med två skruvar på skåpet. Fäst signalledarna i mitten av det övre gångjärnets spår och ta gångjärnsskyddet i instruktionsväskan och fäst det på det övre gångjärnet.

12. Montera dörrtätningen och dörrlisten på dörren. Sät in paret med signalledare, flytta magnetomkopplarer (12.1) till det högra monteringsspåret (12.2) på den övre balkboxen och fäst skåpets frontlist.

13. Se till att dörren kan öppnas och stängas ordentligt.

1. Innan apparaten används första gången

Avlägsna allt förpackningsmaterial. Detta inkluderar skumbasen och all tejp som håller fast vinskåpets tillbehör, invändigt och utvändigt. Förvara dem utom räckhåll för barn och släng dem på ett miljövänligt sätt.
▶ Rengör apparatens in- och utsida med vatten och ett milt rengöringsmedel innan du lägger in vin i den.
Vänta minst 2 timmar innan du ansluter apparaten till strömförsörjningen efter att den har installerats och rengjorts. Om vinskåpet av någon anledning har varit i snedställt läge ska du vänta 24 timmar innan du kopplar in den. Se avsnittet INSTALLATION.
När du har anslutit enheten till ett eluttag ska du låta enheten vara på i minst 30 minuter för att acklimatisera sig innan du gör några justeringar.
▶ Temperaturen ställs automatiskt in på 12 °C. Om man önskar går det att manuellt ändra temperaturen. Se avsnittet TEMPERATUR.

2. Touchknappar

Knapparna på kontrollpanelen är touchknappar som reagerar när du rör dem lätt med fingret.

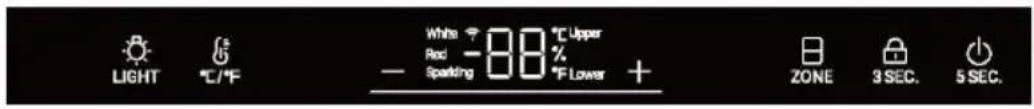

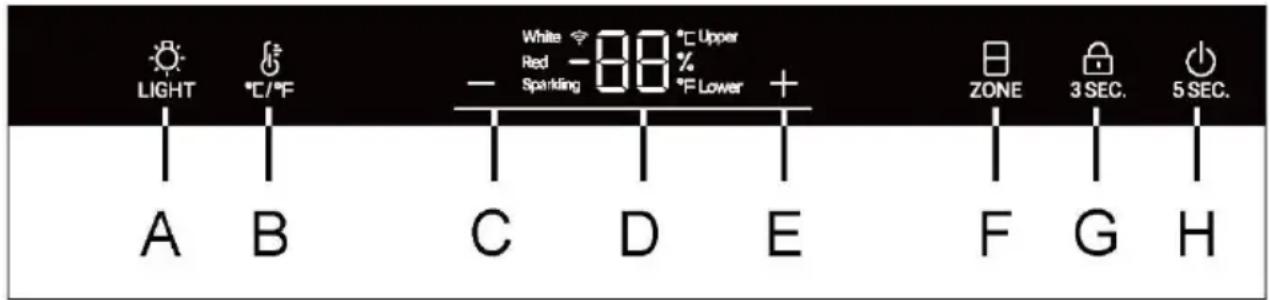

3. Beskrivning av kontrollpanelen

LIGHT °C/°F White -88 °C Upper Red - Sparkling % °F Lower + ZONE 3 SEC. 5 SEC. A B C D E F G H

A Innerbelysning/Wi-Fi-knapp

B Knapp för att växla mellan °C /°F

C Temperaturjusteringsknapp: ner

D Display

E Temperaturjusteringsknapp: upp

F Knapp för val av temperaturzon

G Låsknapp

H Startknapp

4. Automatisk låsfunktion

Kontrollpanelen låses automatiskt från alla knapptryckningar efter 30 sekunder från att funktionen har aktiverats, 3SEC. upplyst. För att aktivera knapplåset tryck på knappen i 3 sekunder, när det är låst dämpas de bakljusbelysta LED-lamporna. Knapp A är inte låst.

5. Knapp för strömfunktion

Tryck på knappen Hi 5 sekunder och vinskåpet stänger av strömmen. Tryck sedan på knappen Hi 5 sekunder för att sätta på vinkällaren igen..

6. Temperaturinställning

Uppmärksamma

Förinställningar

När du har kopplat in enheten i ett eluttag ska du låta enheten acklimatisera sig i minst 30 minuter innan du gör några justeringar.
När apparaten sätts på efter att ha kopplats bort från elnätet kan det ta flera timmar innan den uppnår rätt temperatur. Den exakta tiden varierar beroende på miljön och temperaturinställningen.

1. Val av temperaturzon

I upplåst läge är ikonen "ZONE" helt tänd. Om den aktuella displayen befinner sig i den övre temperaturzonen är den övre ikonen tänd och den nedre ikonen avständg. Tryck på knappen "ZONE" det här läget och den nedre ikonen tänds och den övre ikonen släcks.

Temperaturinställning

När ikonen "Upper" är påslagen i upplåst läge kan temperaturen i den övre temperaturzonen justeras.

Tryck på eller närikonen "Upper" är tänd för att öka eller sänka temperaturen. När den önskade temperaturen är uppnådd trycker du på knappen. Efter att temperaturinställningen är slutförd, och 3 sekunder senare, slutar temperaturvisningsområdet att blinka, varefter temperaturvisningen visar den aktuella temperaturen.

Temperaturområdet är 5 till 20 grader.

När ikonen "Lower" är tänd kan temperaturen i den lägre temperaturzonen justeras.

Rekommenderade temperaturinställningar

Följande dricktemperaturer rekommenderas för olika typer av vin.

Rött vin	+13 °C till +20 °C(+55 °F till + 68 °F)	Prosecco -mousserande vin	+5 °C till +8 °C(+41 °F till +47 °F)
Vitt vin	+9 °C till +12 °C(+48 °F till +54 °F)

Om du förvarar vin under lång tid bör det förvaras vid en temperatur mellan +10 °C och +12 °C (50 °F och +54 °F).

7. Standbyläge

Skärmen dämpas automatiskt i 30 sekunder.

Den tänds automatiskt när någon knapp vidrörs eller när dörren öppnas.

8. Inställning av Belysning

Tryck på knappen När lamporna i skåpet är tända lyser lamporna gradvis upp. När du trycker på knappen en gång till släcks lamporna gradvis.

Uppmärksamma

Påverkan på temperaturen

Temperaturen i apparaten påverkas av följande faktorer:

▶ Omgivningstemperatur

▶ Antal lagrade flaskor

▶ Frekvens av dörröppning

Standardinställningen är 12 °C

När displayen slutar blinka återgår den till att visa den aktuella temperaturen i vinskåpet. Det kommer att ta lite tid att nå den inställda temperaturen.

9. °C/°F-funktion

Tryck på knappen • för att växla mellan Fahrenheit och Celsius.

10. Minnesfunktion för avstängning

Vid strömavbrott sparar skåpet automatiskt den inställda temperaturen. När strömmen återställs kommer den att köras utifrån den temperatur som ställdes in före strömavbrottet.

11. Funktion för kompensation av låg temperatur

Vinskåpet har en funktion för kompensation av låg temperatur för att säkerställa en stabil temperatur: När omgivningstemperaturen är lägre än den inställda temperaturen startar vinskåpet automatiskt kompensationsfunktionen för låg temperatur och värmer upp programmet. När temperaturen i applikationen när den inställda temperaturen stängs kompensationsfunktionen för låg temperatur automatiskt av.

12. Larm för öppen dörr

Om dörren hålls öppen i mer än en minut kommer summern att larma tills dörren stängs. Eller stäng av summern genom att röra vid valfri knapp på displaypanelen.

Håll in knappen "13 sekunder för att visa procentuell fuktighet på displayen. Tryck på knapparna "+" eller "-" för att stänga av visningen av luftfuktighet.

Uppmärksamma

Skåpets luftfuktighet testas i enlighet med den europeiska standarden SS-EN 62552, testresultatet för skåpets luftfuktighet är 50-80 %, vilket är i linje med kraven i SS-EN 62552 och (EU) 2010/1060.

14. Inställning av Wi-Fi-läge (för HWS77GDAU1/HWS42GDAU1)

ANSLUTBARHET TRÅDLÖSA PARAMETRAR

Teknik	Wi-Fi	Bluetooth®
Standard	IEE 802.11 b/g/n	Bluetooth®v4.2, BR/EDR, Bluetooth® Low Energy
Frekvensband (n) [MHz]	2401÷2483	2402÷2480
Maximal effekt [mW] band (n) [MHz]	100	10

Bluetooth®-ordmärket och logotyperna är registrerade varumärken som ägs av Bluetooth SIG, Inc. och all användning av sådana varumärken av Candy Hoover Group SRL sker under licens. Andra varumärken och handelsnamn tillhör sina respektive ägare.

PRODUKTINFORMATION

Så här aktiverar du Wi-Fi-modulen:

• Tryck på ljusknappen i 3 sekunder för att aktivera Wi-Fi
• Wi-Fi-modulen är påslagen och Wi-Fi-ikonen börjar blinka
• Om vinskåpet är registrerat men Wi-Fi är avstängt blinkar ikonen
• Om vinskåpet är registrerat och anslutet är Wi-Fi-ikonen alltid på
• Om du vill återställa Wi-Fi trycker du på lampan i 3 sekunder

I APP-HOPKOPPLINGSLÄGE

• Ladda ner hOn-appen i butikerna.

GET IT ON Google Play

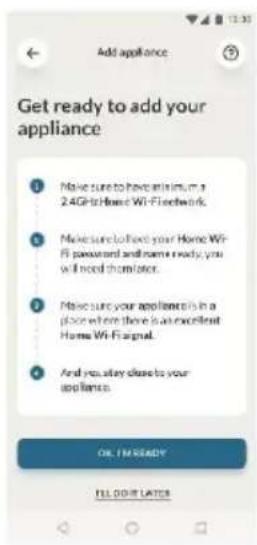

- Lägg till en ny apparat genom att välja vinskåpet i listan.

- Tryck på ljusknappen på produkten i 3 sekunder för att aktivera Wi-Fi.

Steg 6

• Wi-fi-ikonen blinkar, kopplingsprocessen pågår.
• Du har 5 minuter på dig att slutföra kopplingsprocessen.
  •När processen är klar slutar Wi-Fi-ikonen att blinka och den kommer alltid att vara på.

OBS!

Tips för att spara energi

Se till att apparaten är ordentligt ventilerad (se avsnittet INSTALLATION).
▶ Installera inte apparaten i direkt solljus eller i närheten av värmekällor (t.ex. spisar, värmare).
▶ Undvik onödigt låga temperaturer i apparaten. Energiförbrukningen ökar ju lägre temperaturen i apparaten är inställd.
▶ Öppna apparatens dörr så lite och så kort tid som möjligt.
▶ Overskrid inte den avsedda mängden flaskor för att undvika att luftflödet hindras.
Håll dörrtätningarna rena så att dörren alltid stängs korrekt.
Den mest energibesparande konfigurationen kräver att lådor, matlådor och hyllorna placeras i ett fabriksfräscht skick i apparaten och att maten placeras utan att blockera kanalens luftutsläpp.

Utrustning

SV

1. Hylla

1. Hyllorna är konstruerade för att göra det enkelt att förvara och ta ut vinet ur skåpet. De kan rengöras med en mjuk handduk.
2. Flaskor med en diameter på 76 mm kan staplas på varandra.
3. Magnumflaskor kan staplas på bottenhyllan.
4. Mängden kan variera från det som visas på bilden om flaskorna staplas på ett annat sätt.

Tips och råd om hur du kan organisera ditt vinskåp.

Vi rekommenderar att inte placera mer en två lager på varje hylla och att vikten per hylla inte överstiger 20 kg. Innan du placerar flaskorna i vinskåpet ska du kontrollera att vinhyllorna är helt stabila. Se även till att det inte sticker ut några flaskor från hyllorna som kan stöta i glasdörren när den stängs.

Lysdioderna i apparaten tänds när dörren öppnas. Om du vill tända ljuset när dörren är stängd trycker du på knappe LIGHT igen. När du inte behöver se innehållet i skåpet bör belysningen stängas av (för att öka energieffektiviteten).

3. Låset (för HWS77GDAU1/HWS42GDAU1/HWSKTM42GDGIT)

För att låsa vinskåpet stänger du dörren och använder nyckel.

Lås dörren genom att vrida nyckeln moturs;
Lås upp dörren genom att vrida nyckeln medurs.

1. Avfrostning

Avfrostningen av vinskåpet sker automatiskt, ingen manuell åtgärd behövs.

2. Byte av LED-lampa

Lampan använder LED som ljuskälla, vilket ger låg energiförbrukning och lång livslängd.

Om det finns något avvikelser, kontakta kundtjänsten. Se avsnittet KUNDTJÄNST.

WARNING!

Byt inte ut LED-lampan själv. Den får endast bytas ut av tillverkaren eller en auktoriserad serviceagent.

Parametrar för LED-lampa:

Spänning 12V; maxeffekt:8W(för HWS77GDAU1/HWS79GDG)

Spanning 12V; maxeffekt:5W(för HWS42GDAU1/HWSKTM42GDGIT)

3. Icke i bruk under längre tid

Dra ut kontakten.

Rengör apparaten och dörrens packningar enligt beskrivningen ovan.

Håll dörren öppen för att förhindra att dålig lukt bildas i skåpet.

4. Flytta apparaten

1. Ta bort alla flaskor och koppla ur apparaten.
2. Säkra hyllor och andra rörliga delar i vinskåpet med tejp.
3. För att undvika att fryssystemet skadas ska vinskåpet inte lutas mer än 45°.

5. Luftväxling med aktivt kolfilter.

Hur vinet fortsätter att mogna beror på de omgivande förhållandena. Luftens kvalitet är avgörande för hur väl vinet bevaras. Ett aktivt kolfilter har monterats i den nedre delen av apparatens bakre vägg för att absorbera lukt och förbättra luftkvaliteten.

Uppmärksamma

Vi rekommenderar att byta ut kolfiltret en gång per år. Kontakta din återförsäljare för nytt filter.

Byte av filter:

Ta filtret i handtaget. Vrid det åt vänster och ta bort det.

Sätta i filtret:

Sätt in det med handtaget i vertikalt läge. Vrid det till höger och sätt in det.

Många problem som uppstår kan du lösa själv utan särskild expertis. Om ett problem uppstår, kontrollera alla visade möjligheter och följ nedanstående instruktioner innan du kontaktar en kundtjänst. Se avsnittet KUNDTJÄNST.

WARNING!

Före underhåll ska du stänga av apparaten och dra ut nätkontakten ur eluttaget.
Elektrisk utrustning bör endast underhållas av kvalificerade eltekniker, eftersom felaktiga reparationer kan orsaka betydande följdskador.
En skadad nätkontakt får endast bytas ut av tillverkaren dess serviceagent eller liknande kvalificerade personer för att undvika fara.

Felkod	Orsak	Lösning
P2	Dörrens öppningstid är för lång.	Stäng dörren.
H1	Temperaturen i den övre temperaturzonen är för hög.	Kontakta vår kundtjänst. Kontrollera att omgivningstemperaturen ligger mellan 10 °C och 38 °C.
H2	Temperaturen i den lägre temperaturzonen är för hög.
L2	Temperaturen i den övre temperaturzonen är för låg.
L3	Temperaturen i den lägre temperaturzonen är för låg.
E6	Fel på den övre fläktmotorn.	Kontakta vår kundtjänst.
E8	Fel på den nedre fläktmotorn.
Problem	Möjlig orsak	Möjlig lösning
Kompressorn fungerar inte.	Nätkontakten är inte ansluten till eluttaget.	Anslut nätkontakten.
Apparatens körs ofta eller körs för länge.	Utetemperaturen är för hög.Apparaten har varit utan ström under en tid.En dörr i apparaten är inte helt stängd.Dörren har öppnats för ofta eller för länge.Dörrens packning(ar) är smutsig(a), sliten(na), sprucken(na) eller felanpassad(e).Den nödvändiga luftcirkulationen är inte garanterad.Temperaturen är inställd för lågt.	I detta fall är det normalt att apparaten kör längre.Normalt tar det ett tag för apparaten att svalna helt och hålllet.Stäng dörren och säkerställ att apparaten är placerad på en plan yta och att det inte finns någon mat eller behållare som förhindrar att dörren stängs.Öppna inte dörren för ofta.Rengör dörrpackningen eller byt ut den av kundtjänsten.Säkerställ tillräcklig ventilation.Problemet löser sig självntär den önskade temperaturen har uppnåtts.
Det är smutsigt och/eller luktar inuti vinskåpet.	Vinskåpet behöver rengöras.	Rengör insidan av vinskåpet.
Det är inte tillräckligt kallt inuti apparaten.	Temperaturen är inställd för högt.Flaskor har nyligen lagts till.En dörr i apparaten är inte helt stängd.Dörren har öppnats för ofta eller för länge.Dörrpackningen är smutsig, sliter sprucken eller felanpassad.	Återställ temperaturen.Låt de nyligen inlagda flaskorna få tid på sig att nå önskad temperatur.Stäng dörren.Öppna inte dörren för ofta.Rengör dörrpackningen eller byt ut den av kundtjänsten.
Det är för kallt inuti apparaten.	Temperaturen är inställd för lågt.	Återställ temperaturen.
Det finns fuktbildningar i vinskåpet.	Klimatet är för varmt och för fuktigt.En dörr i apparaten är inte helt stängd.Dörren har öppnats för ofta eller för länge.	Öka temperaturen.Stäng dörren.Öppna inte dörren/lådan för ofta.
Den ansamlas fukt på vinskåpets utsida.	Klimatet är för varmt och för fuktigtDörren är inte ordentligt stängd. Den kalla luften i apparaten och den varma luften utanför kondenserar.	Detta är normalt i fuktigt klimat och kommer att ändras när luftfuktigheten minskar.Se till att dörren är ordentligt stängd och att packningarna sluter ordentligt.
Apparaten låter konstigt	Apparaten är inte placerad på en plan yta.Apparaten rör vid något föremål runt omkring den.	Justera fötterna för att nivellera apparaten.Ta bort föremål runt apparaten.
Ett svagt ljud hörs som liknar det från rinnande vatten.	Det är normalt	-
Invändig belysning eller kylsystem fungerar inte.	Nätkontakten är inte ansluten till eluttaget.Strömförsörjningen är inte intakt.LED-lampan är sönder.	Anslut nätkontakten.Kontrollera elförsörjningen i rummet. Ring det lokala elbolaget!Kontakta kundtjänsten för byte av lampa
Vinskåpets sidor och dörrlister blir varma	Det är normalt.	-
Dörren stängs inte ordentligt	Apparaten står ojämnt.Dörren är blockerad.	Nivellera apparaten med hjälp av justeringsfötterna.Kontrollera om det finns blockeringar som flaskor eller hyllor.

För att kontakta teknisk assistans, besök vår webbplats: https://corporate.haier-europe.com/en/

Under stycket "Webbplats", välj märket på din produkt och ditt land. Du kommer att omdirigeras till den specifika webbplatsen där du hittar telefonnummer och formulär för att kontakta teknisk assistans.

Produktblad enligt förordning EU nr 2019/2016

Varumärke	Haier	Haier	Haier
Modellnamn/identifierare	HWS42GDAU1HWSKTM42GDGIT	HWS77GDAU1	HWS79GDG
Nominell flaskkapacitet	42	77	79
Kylanordning för hemmabruk	2	2	2
Energieffektivitetsklass	G	G	G
Årlig energiförbrukning (kWh/år) 1) 142	152 152
Förvaringsvolym (l)	106	190	190
Klimatklass:Apparaten är avsedd att användas vid en omgivningstemperatur mellan 10 °C och 38 °C.	SNNST	SNNST	SNNST
Luftburet akustiskt buller (db(A) re 1pW)	C(37)	C(37)	C(37)
Typ av apparat	Fristående	Fristående	Fristående
Den här apparaten är endast avsedd att användas för förvaring av vin.	Ja	Ja	Ja
Mått (D/B/H i mm)	585/497/820	585/497/1270	585/497/1270

Förklaringar:
1) Baserat på standardtestresultat för 24 timmar. Den faktiska energiförbrukningen beror på den faktiska miljön, antalet flaskor, den inställda temperaturen, öppning och stängning av dörren osv.
2) Den nominella energiförbrukningen är det värde som erhålls enligt standardtestet när vinskåpet inte tänder den interna belysningen.

• Utökad tempererad: "denna kylapparat är avsedd att användas vid omgivningstemperaturer från 10 °C till 32 °C".
• Tempererad: "denna kylapparat är avsedd att användas vid omgivningstemperaturer från 16 °C till 32 °C".
• Subtropisk: "denna kylapparat är avsedd att användas vid omgivningstemperaturer från 16 °C till 38 °C".
• Tropisk: "denna kylapparat är avsedd att användas vid omgivningstemperaturer från 16 °C till 43 °C".

Standarder och direktiv C€

Denna produkt uppfyller kraven i alla tillämpliga EG-direktiv med motsvarande harmoniserade standarder som tillhandahåller CE-märkning.

Vi rekommenderar vår Haier-kundtjänst och användning av originalreservdelar.

Om du har problem med din apparat, kontrollera först avsnittet FELSÖKNING.

Om du inte hittar en lösning där kontakta

▶ din lokala återförsäljare eller

▶ Service & Support-området på www.haier.com där du kan hitta telefonnummer och FAQ (vanliga frågor) och där göra ett serviceanspråk.

Om du vill kontakta vår tjänst ska du se till att du har följande uppgifter tillgängliga.

Informationen finns på typskylten.

Modell ____

Serienummer. ____

Kontrollera även det garantikort som medföljer produkten i händelse av garanti.

För allmänna affärsförfrågningar hittar du våra adresser i Europa nedan:

Europeiska adresser för Haier

Land*	Postadress	Land	Postadress
Italien	Haier Europe Trading SRLVia De Cristoforis, 1221100 VareseITALIEN	Frankrike	Haier Europe Trading SRLVia De Cristoforis, 1221100 VareseITALIEN
Spanien Portugal	Haier Iberia SLPg. Garcia Faria, 49-5108019 BarcelonaSPANIEN	Belgien-FRBelgien-NLNederländernaLuxemburg	Haier Benelux SAAnderlechtRoute de Lennik 451BELGIEN
Tyskland Österrike	Haier Deutschland GmbHHewlett-Packard-Str. 4D-61352 Bad HomburgTYSKLAND	PolenTjeckienUngernGreklandRumänienRyssland	Haier Polen Sp. Zoo.Al. Jerozolimskie 181B02-222 WarszawaPOLEN
UK	Haier Appliances UK Co. Ltd.One Crown SquareChurch Street EastWoking, Surrey, GU21 6HRUK

TILLGÄNGLIGHET AV RESERVDELAR: Termostater, temperaturgivare, kretskort och ljuskällor finns tillgängliga under minst sju år efter det att den sista enheten av samma modell har släppts på marknaden. Dörrhandtag, dörrgångjärn, brickor och korgar under minst sju år och dörrpackningar under minst tio år efter att den sista enheten av samma modell har släppts på marknaden

Minsta garantiperiod är: 2 år för EU-länder, 3 år för Turkiet, 1 år för Storbritannien, 1 år för Ryssland, 3 år för Sverige, 2 år för Serbien, 5 år för Norge, 1 år för Marocko, 6 månader för Algeriet, ingen juridisk garanti krävs i Tunisien.

För mer information om produkten, se https://eprel.ec.europa.eu/ eller skanna QR-koden på energimärkningen bifogad med apparaten.

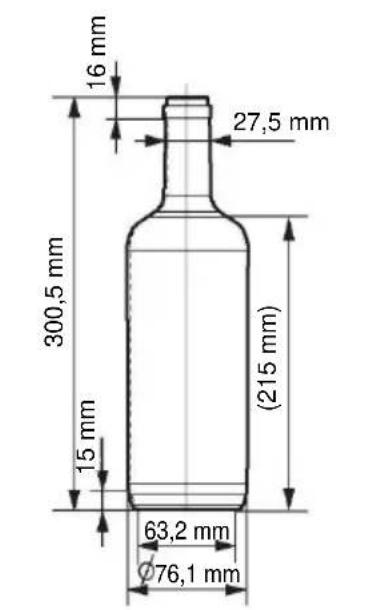

Flaskarrangemanget är baserat på en grafisk representation av en standard Bordeaux-flaska (0,75 l). På grund av de olika flaskspecifikationerna kan den faktiska flaskladdningsmängden vara annorlunda.

16 mm 27,5 mm 300,5 mm (215 mm) 15 mm 63,2 mm Ø76,1 mm

7 7 14 14
