MANUAL DE USUARIO HWS78TGDFH1SW HAIER
ES ADVERTENCIA: Riesgo de incendio o mate rial inflamable.
El símbolo indica que existe riesgo de incen dio, dado que se utilizan materiales inflamables. Se debe procurar evitar incendios mediante la combustión de materiales inflamables.
Gracias por comprar un producto Haier.
Lea atentamente estas instrucciones antes de utilizar este electrodoméstico. Las instrucciones contienen información importante que le ayudará a sacar el máximo provecho del electrodoméstico y a garantizar una instalación, uso y mantenimiento seguros y adecuados.
Guarde este manual en un lugar accesible para que siempre pueda consultarlo para el uso seguro y adecuado del electrodoméstico.
Si usted vende el electrodoméstico, lo dona o lo deja atrás al mudarse, asegúrese de dejar también este manual para que el nuevo propietario pueda familiarizarse con el electrodoméstico y las advertencias de seguridad.
Leyenda
Advertencia: Información de seguridad importante
Información general y consejos
Información medioambiental
Eliminación
Ayude a proteger el medio ambiente y la salud humana. Tire el embalaje en los contenedores correspondientes para reciclarlo. Ayude a reciclar los residuos de aparatos eléctricos y electrónicos. No deseche los aparatos marcados con este símbolo con los residuos domésticos. Lleve el producto a su planta de reciclaje local o póngase en contacto con su oficina municipal.
¡ATENCIÓN!
¡Pelligro de leslones o asflxla!
Los refrigerantes y los gases deben desecharse de forma profesional. Asegúrese de que la tubería del circuito refrigerante no está dañada antes de desecharla adecuadamente. Desconecte el electrodoméstico de la red eléctrica. Corte el cable de red y deséchelo. Retire las bandejas y los cajones, así como el pestillo de la puerta y las juntas, para evitar que los niños y las mascotas se queden encerrados en el electrodoméstico.
Los electrodomésticos viejos todavía tienen algún valor residual. Un método de eliminación respetuoso con el medio ambiente garantizará que las valiosas materias primas puedan recuperarse y volver a utilizarse.
El ciclopentano, una sustancia inflamable que no daña el ozono, se utiliza como expansor para la espuma aislante.
Al garantizar que este producto se desecha correctamente, ayudará a prevenir posibles consecuencias negativas para el medio ambiente y la salud humana.
Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con los profesionales de su ayuntamiento, su servicio de eliminación de residuos domésticos o la tienda donde compró el producto.
1- Información de seguridad.... 132
2- Consejos de seguridad....135
3- Mantenimiento....139
4- Accesorios....141
5- Descripción del producto.... 142
6- Instalación....143
7- Uso 146
8- Consejos de ahorro de energía 151
9- Equipo 152
10- Cuidado y limpieza.... 153
11- Solución de problemas.... 154
12- Atención al cliente.... 158

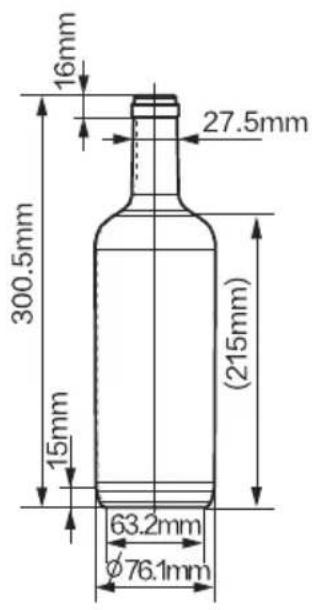

13- Apilamiento de las botellas de vino 159
Este electrodoméstico está destinado a ser utilizado exclusivamente para el almacenamiento de vino. Antes de encender el electro-doméstico por primera vez, lea las siguientes directrices de seguridad:
¡ATENCIÓN!
Antes del primer uso
▶ Asegúrese de que no haya daños causados por el transporte.
▶ Retire todo el embalaje, manténgalo fuera del alcance de los niños y deséchelo de forma respetuosa con el medio ambiente.
Espere al menos dos horas antes de instalar el electrodoméstico para garantizar que el circuito refrigerante es totalmente eficiente.
Este electrodoméstico es pesado: manipúlelo con la ayuda de otra persona.
Instalación
Este electrodoméstico debe colocarse en un lugar bien ventilado. Asegúrese de dejar un espacio libre de al menos 10 cm por encima y alrededor del electrodoméstico.
▶ ADVERTENCIA: No obstruya las aberturas de ventilación del armazón del electrodoméstico o de la estructura integrada.
No coloque el electrodoméstico en un área húmeda o en un lugar donde pueda recibir salpicaduras de agua. Limpie y seque las salpica-duras y manchas con un paño suave y limpio.
No instale su bodega en ninguna ubicación que no haya sido adecuadamente aislada o calentada, p.ej.: un garaje, etc. Su bodega no está diseñada para funcionar a una temperatura ambiente inferior a 10 °C.
No instale el electrodoméstico bajo la luz directa del sol o cerca de fuentes de calor (p.ej.: fogones, estufas...).
Instale y nivele el electrodoméstico en un área adecuada para su tamaño y uso.
Asegúrese de que la información eléctrica de la etiqueta de características coincida con la fuente de alimentación. Si no es así, póngase en contacto con un electricista.
El electrodoméstico funciona mediante una fuente de alimentación de 220-240 V CA/50 Hz. Una fluctuación anormal del voltaje puede provocar que el electrodoméstico no se ponga en marcha, o que se dañe el control de temperatura o el compresor, o que se oiga un ruido anormal durante el funcionamiento. En tal caso, se deberá instalar un regulador automático.
No utilice adaptadores de múltiples contactos ni cables de extensión.
¡ATENCIÓN!
▶ ADVERTENCIA: No coloque múltiples tomas de corriente portátiles ni fuentes de alimentación portátiles en la parte trasera del electro-doméstico.
▶ ADVERTENCIA: Al posicionar el electrodoméstico, asegúrese de que el cable de alimentación no está atrapado o dañado.
▶ No oprima el cable de alimentación.
▶ Utilice una toma de corriente a tierra separada para la fuente de alimentación a la que se pueda acceder fácilmente. Este electro-doméstico debe conectarse a tierra.
▶ Solo para el Reino Unido: El cable de alimentación de este electro-doméstico está equipado con un enchufe de 3 cables (a tierra) que se ajusta a una toma de corriente estándar de 3 cables (a tierra). No corte ni desmonte la tercera patilla (toma de tierra). Una vez instalado el electrodoméstico, el enchufe debe ser accesible.
▶ ADVERTENCIA: No dañe el circuito del refrigerante.
Uso diario
▶ Abre la puerta durante largos períodos puede provocar un aumento significativo de la temperatura en los compartimentos del aparoto.
Este electrodoméstico puede ser utilizado por niños a partir de 8 años y por personas con capacidades físicas, sensoriales o mentales reducidas, o sin experiencia o conocimientos previos, siempre y cuando hayan recibido la supervisión y las instrucciones necesarias para utilizar el electrodoméstico de forma segura y comprendan los riesgos que implica.
Los niños no deben jugar con este electrodoméstico.
Se permite que los niños de 3 a 8 años llenen y vacían electrodomésticos de refrigeración, pero no están autorizados a limpiarlos e instalarlos.
Mantenga alejados del electrodoméstico a los niños menores de 3 años a menos que estén constantemente supervisados.
Las operaciones de limpieza y mantenimiento no deben ser realizadas por niños sin supervisión.
▶ El electrodoméstico debe colocarse de manera que sea accesible.
Si se filtra gas de hulla u otro gas inflamable en las proximidades del electrodoméstico, apague la válvula del gas filtrado, abra las puertas y ventanas y no desconecte el cable de alimentación del electrodoméstico.
Espere al menos 7 minutos antes de volver conectar la alimentación después de desconectarla.
▶ No levante el electrodoméstico por las asas de la puerta.
Las llaves deben mantenerse fuera del alcance de los niños y lejos del electrodoméstico para evitar que los niños se queden encerrados dentro.
¡ATENCIÓN!
Tenga en cuenta que el electrodoméstico está configurado para funcionar en un rango de temperatura específico de entre 10 y 38 °C. El electrodoméstico puede no funcionar correctamente si se deja durante mucho tiempo a una temperatura superior o inferior al intervalo indicado.
No coloque artículos inestables (objetos pesados, recipientes llenos de agua) en la parte superior del electrodoméstico, a fin de evitar lesiones personales causadas por caídas o descargas eléctricas causadas por el contacto con el agua.
▶ Abra y cierre la puerta solamente usando las asas. El espacio entre la puerta y el armario es muy estrecho. No ponga las manos en estas áreas para evitar pillarse los dedos. Abra o cierre las puertas del electro-doméstico solo cuando no haya niños dentro del área de movimiento de la puerta.
No almacene ni utilice elementos inflamables, explosivos o corrosivos en el electrodoméstico ni cerca de él.
No almacene en este electrodoméstico sustancias explosivas, como botes de aerosol con propelente inflamable.
No almacene medicamentos, bacterias ni agentes químicos en el electrodoméstico. Esto es un electrodoméstico. No se recomienda almacenar materiales que requieran temperaturas extremas.
No ajuste una temperatura innecesariamente baja en el compartimento de la cámara de vino. En los ajustes altos pueden darse temperaturas bajo cero. Atención: Las botellas pueden reventar.
No toque la superficie interior del compartimento del electrodoméstico cuando esté en funcionamiento, especialmente con las manos mojadas, ya que las manos pueden congelarse en la superficie.
Para una refrigeración adecuada del vino, no sobrecargue el electro-doméstico.
Desenchufe el electrodoméstico en caso de interrupción del suministro eléctrico o antes de limpiarlo. Deje pasar al menos 7 minutos antes de reiniciar el electrodoméstico, ya que el arranque frecuente puede dañar el compresor.
▶ ADVERTENCIA: No utilice dispositivos eléctricos dentro del electrodoméstico, a menos que sean del tipo recomendado por el fabricante. Para evitar riesgos, solo el servicio de atención al cliente debe reemplazar un cable de alimentación dañado (ver tarjeta de garantía).
Para prolongar la vida útil del electrodoméstico, evite apagarlo.
No coloque el electrodoméstico horizontalmente sobre el suelo. Después de inclinar el electrodoméstico más de 45°, espere 24 horas antes de enchufarlo.
¡ATENCIÓN!
Mantenimiento / limpieza
▶ Asegúrese de que los niños están bajo supervisión si realizan tareas de limpieza y mantenimiento.
▶ Desconecte el electrodoméstico de la red eléctrica antes de realizar cualquier mantenimiento rutinario. Deje pasar al menos 7 minutos antes de reiniciar el electrodoméstico, ya que el arranque frecuente puede dañar el compresor.
- Cuando desenchufe el electrodoméstico, hágalo agarrando la clavija, no el cable.
No limpie el electrodoméstico con cepillos duros, cepillos de alambre, detergente en polvo, gasolina, acetato de amilo, acetona y soluciones orgánicas similares, soluciones ácidas o alcalinas. Limpie co n un detergente especial para frigoríficos/congeladores para evitar daños. Finalmente, use una solución de agua tibia y bicarbonato (aproximadamente una cucharada de bicarbonato en un litro/cuarto de agua). Enjuague abundantemente con agua y seque con un trapo. No utilice limpiadores en polvo u otros limpiadores abrasivos. No lave las piezas extraíbles en el lavavajillas.
▶ ADVERTENCIA: No utilice dispositivos mecánicos ni otros equipos para acelerar el proceso de descongelación, salvo aquellos recomendados por el fabricante.
Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, por su servicio técnico o por cualquier profesional cualificado similar para evitar riesgos.
No intente reparar, desmontar o modificar este electrodoméstico usted mismo. En caso de reparación, póngase en contacto con nuestro servicio de atención al cliente.
▶ Si las luces están dañadas, deben ser sustituidas por el fabricante, por su servicio técnico o por cualquier profesional cualificado similar para evitar riesgos.
▶ Saque el polvo de la parte posterior de la unidad al menos una vez al año para evitar el riesgo de incendio, así como un mayor consumo de energía.
Consejos de seguridad
ES
▶ No rocíe ni enjuague el electrodoméstico durante la limpieza.
▶ No use agua pulverizada o vapor para limpiar el electrodoméstico.
No limpie la puerta de cristal fría con agua caliente. El cambio repentino de temperatura puede causar que el vidrio se rompa.
▶ Si deja el electrodoméstico fuera de uso durante un periodo prolongado, déjelo abierto para evitar que se acumulen malos olores en el interior.
Información sobre gases refrigerantes
¡ATENCIÓN!
Este electrodoméstico contiene el refrigerante inflamable ISOBUTANO (R600a). Asegúrese de no dañar el circuito refrigerante durante el transporte o la instalación. La fuga de refrigerante puede causar lesiones oculares o incendios. Si se produce algún daño, mantenga alejadas las fuentes de fuego abiertas, ventile a fondo la habitación y no conecte o desconecte los cables de alimentación de este o cualquier otro electrodoméstico. Informe al servicio de atención al cliente.
En caso de que los ojos entren en contacto con el refrigerante, enjuáguelos inmediatamente con agua corriente y llame inmediatamente a un oftalmólogo.
ADVERTENCIA: El sistema de refrigeración está bajo alta presión. No lo fuerce. Dado que se utilizan refrigerantes inflamables, siga estrictamente las instrucciones de instalación, manipulación y mantenimiento del electrodoméstico y póngase en contacto con un técnico profesional o con nuestro servicio posventa para desecharlo.
Uso previsto
Este electrodoméstico está diseñado para uso doméstico y aplicaciones similares, tales como:
- Cocinas para personal en tiendas, oficinas y otros entornos de trabajo.
- Granjas y el uso por clientes en hoteles, moteles y otros entornos de tipo residencial.
- Entornos tipo pensión.
- Catering y aplicaciones similares no minoristas.
Para garantizar la conservación segura del vino, siga las instrucciones de uso.
Los detalles sobre la zona de almacenamiento más apropiada para determinados tipos de alimentos, teniendo en cuenta la distribución de la temperatura en los distintos compartimentos del electrodoméstico, se encuentran en la otra parte del manual.
No se permite realizar cambios o modificaciones en el electrodoméstico. Un uso no previsto puede causar riesgos y la pérdida de reclamaciones de garantía.
Eliminación
El símbolo presente en el producto o en su embalaje indica que este producto no puede ser tratado como residuo doméstico. Por el contrario, debe llevarse al punto de recogida pertinente para el reciclado de equipos eléctricos y electrónicos. Asegurándose de que este producto se elimina correctamente, ayudará a evitar posibles consecuencias negativas para el medio ambiente y la salud humana, provocadas por una eliminación inadecuada de este producto. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con los profesionales de su ayuntamiento, su servicio de eliminación de residuos domésticos o la tienda donde compró el producto.
Dado que se utilizan gases expansivos de aislamiento inflamables, póngase en contacto con un técnico profesional o con nuestro servicio posventa para desecharlo.
¡ATENCIÓN!
¡Peligro de lesiones o asfixia!
Los refrigerantes y los gases deben desecharse de forma profesional. Asegúrese de que la tubería del circuito refrigerante no está dañada antes de desecharla adecuadamente. Desconecte el electrodoméstico de la red eléctrica. Corte el cable de red y deséchelo. Retire las bandejas y los cajones, así como el pestillo de la puerta y las juntas, para evitar que los niños y las mascotas se queden encerrados en el electrodoméstico.
▶ ADVERTENCIA: Desconecte el electrodoméstico de la fuente de alimentación antes de limpiarlo.
No limpie el electrodoméstico con cepillos duros, cepillos de alambre, detergente en polvo, gasolina, acetato de amilo, acetona y soluciones orgánicas similares, soluciones ácidas o alcalinas. Limpie con un detergente especial para frigoríficos para evitar daños.
▶ Limpie el electrodoméstico solo cuando haya poco o ningún vino guardado. Solo es necesario limpiarlo cuando está sucio.
Limpie el interior y el armazón del electro-doméstico con una esponja humedecida en agua tibia y detergente neutro.
▶ Enjuague con agua tibia limpia y seque con un paño suave.
No limpie ninguna de las piezas o partes de este electrodoméstico en un lavavajillas.
▶ Deje pasar al menos 7 minutos antes de reiniciar el electrodoméstico, ya que el arranque frecuente puede dañar el compresor.

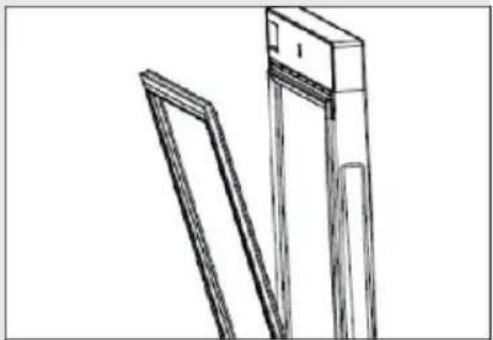

Limpieza de la junta de la puerta:
Las juntas de la puerta deben limpiarse cada 3 meses para garantizar un sellado adecuado. Según se indica a continuación: Extracción: Agarre la junta de la puerta y tire de ella de acuerdo con la dirección que indica la flecha para sacar toda la junta de la puerta.
Sumerja el cepillo con agua o alcohol de grado alimenticio y limpie la junta de la puerta primero moviendo el cepillo hacia atrás y hacia fuera. Luego limpie la superficie de la junta de la puerta con un trapo empapado en agua o alcohol de grado alimenticio. Finalmente, lave la junta de la puerta y séquela con un trapo limpio.
Instalación de la junta de la puerta después de la limpieza:
Antes de la instalación, asegúrese de que no haya agua en la junta. Introduzca la junta de la puerta en la ranura y presione firmemente con la mano de la parte superior a la parte inferior hasta que toda la junta se inserte en la ranura.
Limpieza de los estantes:
▶ Todos los estantes se pueden sacar para su limpieza.
▶ Saque todas las botellas.
▶ Levante un poco cada estante y extráigalo.
▶ Limpie el estante con un trapo suave.
Espere a que los estantes estén secos antes de volver a colocarlos.
ADVERTENCIA:
Espere al menos 7 minutos antes de volver a conectar la alimentación después de desconectarla.
Compruebe los accesorios y guías de acuerdo con esta lista: sin aislamiento.
| Nombre de | Manual usuario | Tarjeta de servicio | Estante | Estante pequeño | Tapa de la bisagra | Etiqueta energética | Llave | Leva izquierda de la puerta |
| HWS77GDAU1 | 1 1 6 1 1 | 1 2 2 | ||||||
| HWS42GDAU1 | 1 1 3 1 1 | 1 2 2 | ||||||
| HWS79GDG | 1 1 5 0 0 | 1 0 0 | ||||||
| HWS78TGDFH1SW | 1 1 6 | 1 1 1 2 2 | ||||||
| HWSKTM42GDGIT | 1 | 1 | 3 | 1 1 1 2 2 | ||||
Aviso
Debido a cambios técnicos y a las diferencias entre modelos, algunas de las ilustraciones de este manual pueden diferir de su modelo.
Imagen del electrodoméstico
- Ventilador
- Estante
- Partición media

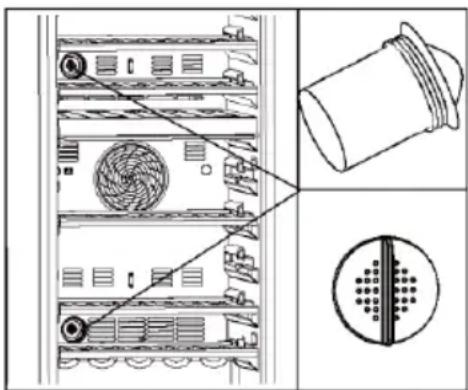

- Filtro de carbón activo
-
Patas ajustables
-
Cierre(for HWS77GDAU1/HWS42GDAU1/HWSKTM42GDGIT)
- Puerta
- Lámpara LED

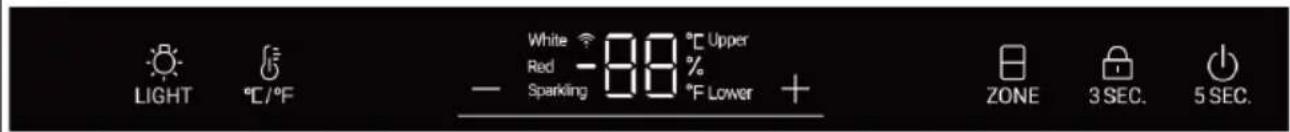

- Pantalla (en la parte delantera de la puerta)
1. Desempaquetado
▶ Saque el electrodoméstico de su embalaje.
Retire todos los materiales de embalaje, incluyendo la base de espuma y toda la cinta adhesiva que sujeta los accesorios.
2. Condiciones ambi entales
La temperatura ambiente debe estar siempre entre 10 °C y 38 °C, ya que puede influir en la temperatura del interior del electrodoméstico y su consumo energético. No instale el electrodoméstico cerca de otros electrodoméstico emisores de calor (hornos, neveras) sin aislamiento.
3. Requisitos de espacio

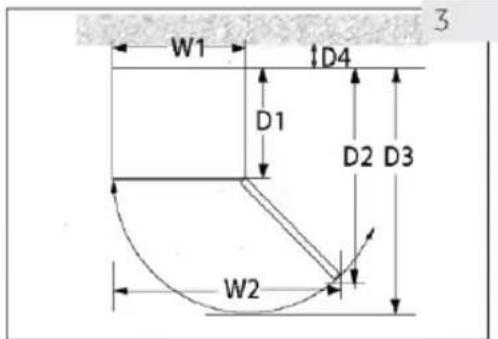

Espacio necesario para abrir la puerta (Fig. 3):
| Ancho en mm | Profundidad en mm | Distancia a la pared en mm | |||
| W1 | W2 | D1 | D2 | D3 | D4 |
| 495 | 630 | 535 | 1033 | 1047 | 100 |


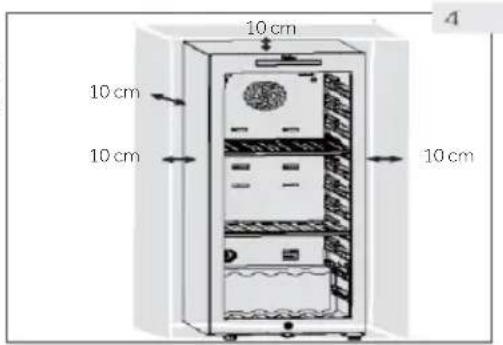

W1 D4 D1 D2 D3 W2 34. Espacio de ventilación
Por razones de seguridad y energía, debe respetarse la distancia de ventilación necesaria de 10 cm en todas direcciones (Fig. 4).
¡ADVERTENCIA!
Mantenga las aberturas de ventilación, en el aparato o en la estructura incorporada, sin obstáculos. Este aparato no está destinado a utilizarse como aparato encastrable

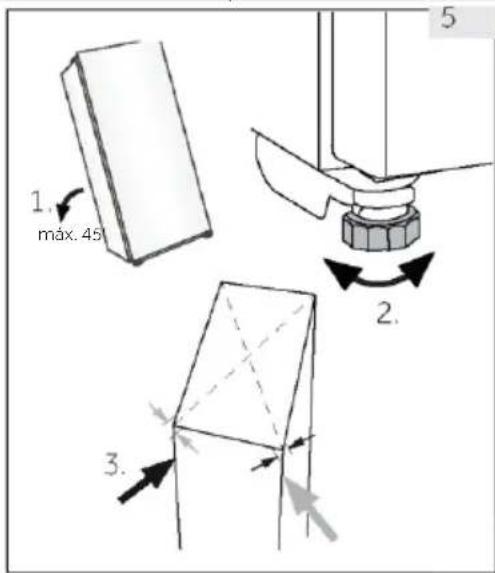

5. Nivelación del electrodoméstico
Este electrodoméstico debe colocarse sobre una superficie plana y sólida.
- Incline el electrodoméstico ligeramente hacia atrás (Fig. 5).
- Ajuste las patas delanteras ajustables al nivel deseado haciéndolas girar.
- Puede comprobarse la estabilidad golpeando alternativamente las diagonales. El ligero bamboleo debe ser el mismo en ambas direcciones. De lo contrario, el marco puede deformarse y resultar en fugas en las juntas de la puerta. Una ligerísima inclinación hacia atrás facilita el cierre de la puerta.
6. Ajuste de la puerta
El electrodoméstico se cierra más fácilmente si se utilizan las patas ajustables situadas en la parte delantera: Gire las patas ajustables (Fig. 6) para elevarlas o bajarlas:
▶ Girar las patas en sentido horario eleva el electro - doméstico.
Girar las patas en sentido antihorario baja el electro - doméstico.
El aceite de lubricación sin mantenimiento se encuentra en la cápsula del compresor. Este aceite puede pasar por el sistema de tuberías cerradas durante el transporte si el electrodoméstico está inclinado. Antes de conectar el electrodoméstico a la fuente de alimentación, espere 24 horas (Fig. 7) para que el aceite vuelva a entrar en la cápsula.
8. Conexión eléctrica
Antes de cada conexión, compruebe si:
La fuente de alimentación, la toma de corriente y el fusible son adecuados para la placa de clasificación.
La toma de corriente tiene conexión a tierra y no tiene múltiples contactos ni extensiones.
▶ El enchufe y la toma de corriente están bien ajustados.
Conecte el enchufe a una toma de corriente doméstica correctamente instalada.
¡ATENCIÓN!
Para evitar riesgos, solo el servicio de atención al cliente debe reemplazar un cable de alimentación dañado (ver tarjeta de garantía).
9. Reversibilidad de la puerta
Antes de conectar el electrodoméstico a la fuente de alimentación, debe comprobar si la apertura de la puerta debe cambiar de derecha (por defecto) a izquierda por la ubicación de instalación y la facilidad de uso.
¡ATENCIÓN!
Este es un electrodoméstico pesado. Se necesitan dos personas para cambiar la reversibilidad de la puerta.
Antes de realizar cualquier operación, desenchufe el electrodoméstico de la red eléctrica.
No incline el electrodoméstico más de 45° para evitar daños en el sistema de refrigeración.

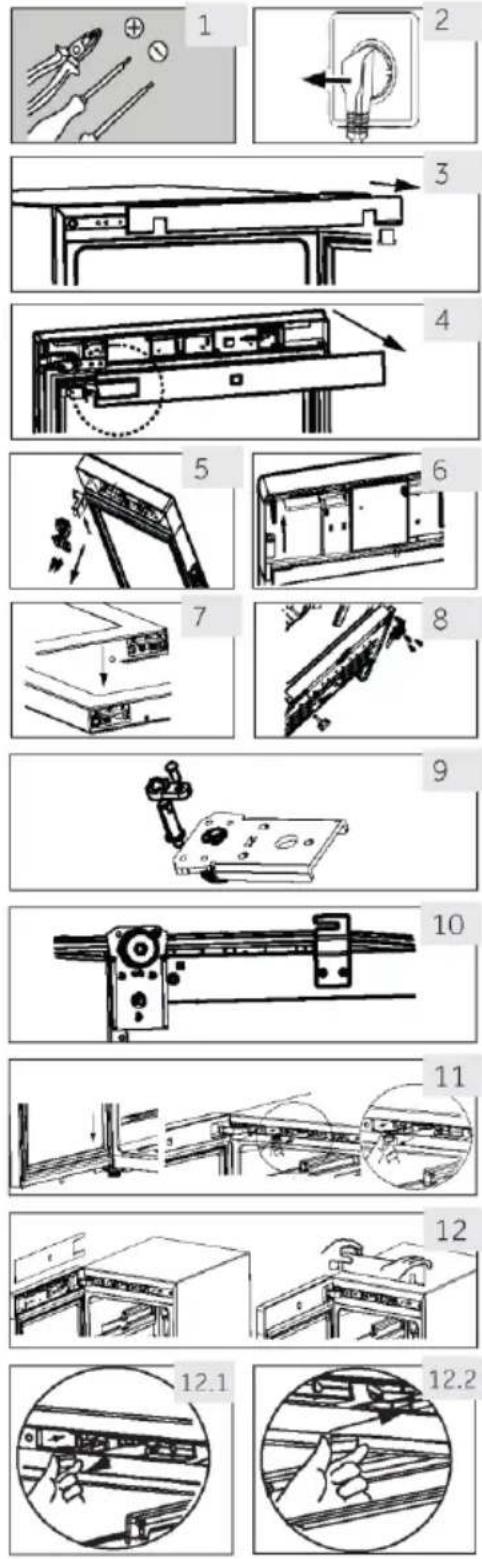

Pasos de montaje
(forHWS77GDAU1/HWS42GDAU1/HWSKTM42GDGIT)
- Consiga las herramientas necesarias.
- Desenchufe el electrodoméstico.
- Abra la puerta, desmonte la tira delantera y encuentre la tira correspondiente para retirar el lado izquierdo y colocarlo en el lado derecho del hueco.
-
Desenchufe el cable de conexión. Tire de la parte superior de la junta de la puerta y desmonte la tira trasera de la puerta. (Retirar de la abertura lateral izquierda).
-
Retire 2 tornillos de la bisagra superior.
-
Retire la tapa y la bisagra, retire la cubierta del eje y luego monte en el otro lado. Luego instale la bisagra en el eje.
-
Retire la leva y el soporte de la puerta, mueva el soporte de la puerta a otro lado de la puerta. Instale la nueva leva.
-
Armario inclinado (menos de 45°), retire la bisagra inferior (3 tornillos) de reserva.
-
Re tire la leva inferior de la bisagra y el eje de la bisagra. Instale el eje en el lado derecho de la bisagra inferior. Saque la leva de la bolsa de instrucciones e instálela en el eje inferior de la bisagra.
-
Instale la bisagra inferior y la pata inferior en el otro lado del armario. Lubrique la leva.
-
Instale la puerta en el eje inferior de la bisagra y fije la bisagra superior al armario con dos tornillos. Fije los cables de señal en el centro de la ranura superior de la bisagra, tome la tapa de la bisagra de la bolsa de instrucciones y fijela a la bisagra superior.
-
Instale la junta de la puerta y la tira de la puerta e n la puerta. Introduzca el par de cables de señal de la puerta, mueva el interruptor magnético (12.1) a la ranura de montaje derecha (12.2) de la viga superior y acople el embellecedor frontal del armario.
-
Asegúrese de que la puerta puede abrirse y cerrarse bien.
1. Antes del primer uso
Retire todos los materiales de embalaje. Esto incluye la base de espuma y toda la cinta adhesiva que sujeta los accesorios de la bodega por dentro y por fuera. Manténgalos fuera del alcance de los niños y deséchelos de forma respetuosa con el medio ambiente.
Limpie el interior y el exterior del electrodoméstico con agua y un detergente suave antes de introducir cualquier vino en él.
▶ Después de nivelar y limpiar el electrodoméstico, espere al menos 2 horas antes de conectarlo a la fuente de alimentación. Si su bodega se ha inclinado por cualquier razón, espere 24 horas antes de enchufarla. Consulte la sección Instalación.
Una vez que haya enchufado la unidad a una toma de corriente eléctrica, déjela en funcionamiento durante al menos 30 minutos para que se aclimate antes de realizar cualquier ajuste.
La temperatura se ajusta automáticamente a 12 °C. Si lo desea, puede cambiar la temperatura manualmente. Consulte la sección Temperatura.
2. Teclas táctiles
Los botones del panel de control son teclas táctiles, que responden cuando las toca ligeramente con el dedo.

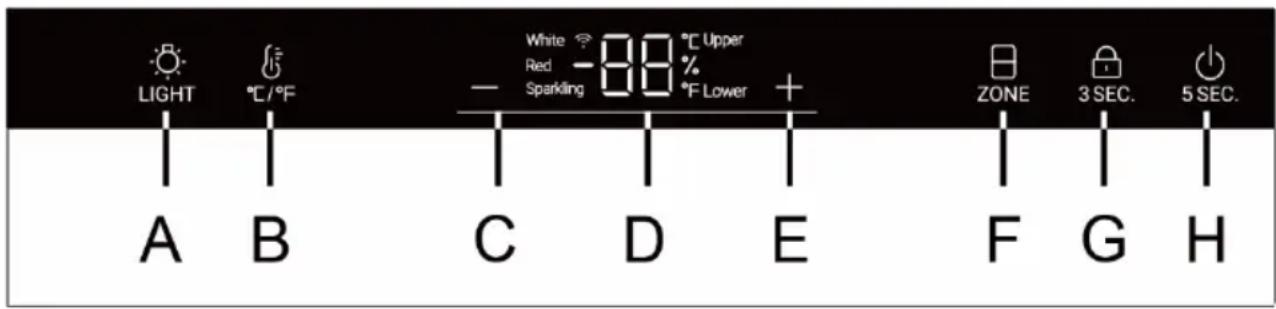

3. Descripción del panel de control
A Luz interior/botón WiFi
B Botón de conversión °C/°F
C Botón de ajuste de la temperatura: menos
D Pantalla
E Botón de ajuste de la temperatura: más
F Selección de la zona de temperatura
G Botón de bloqueo H Botón de encendido
4. Función de bloqueo automático
El panel de control se bloquea automáticamente después de 30 segundos de ser activado, el
símbolo 3 SEC. se ilumina. Para activar el bloqueo del teclado, mantenga pulsado el botón durante 3 segundos. Cuando se bloquea, la luz LED retroiluminada se atenúa. El botón A no se bloquea.
5. Función del botón de encendido
Mantenga pulsado el botón H durante 5 segundos: la bodega corta la energía.
Luego mantenga pulsado el botón H durante 5 segundos: la bodega se enciende.
6. Ajuste de la temperatura
Aviso
Ajustes preestablecidos
Una vez que haya enchufado la unidad a una toma de corriente eléctrica, déjela en funcionamiento durante al menos 30 minutos para que se aclimate antes de realizar cualquier ajuste.
Cuando se enciende el electrodoméstico después de desconectarlo de la fuente de alimentación principal, alcanzar las temperaturas correctas puede tomar varias horas. El tiempo exacto variará dependiendo del entorno y del ajuste de temperatura.
- Selección de la zona de temperatura
En el estado de desbloqueo, el icono "ZONE" está completamente encendido. Si la pantalla actual está en la zona de temperatura superior, el icono superior estará encendido y el icono inferior estará apagado. En este momento, pulse la tecla "ZONE" el icono inferior se encenderá y el icono superior se apagará.
- Ajuste de la temperatura
En el estado de desbloqueo, cuando el icono «superior» está encendido se puede ajustar la temperatura de la zona de temperatura superior.
Pulse + o — cuando el icono «superior» esté encendido para aumentar o disminuir la temperatura. Cuando haya alcanzado la temperatura deseada, pulse el botón. 3 segundos después de completar el ajuste de temperatura, el área de visualización de temperatura dejará de parpadear y la pantalla de temperatura mostrará la temperatura actual.
El rango de temperatura es de 5 a 20 grados.
Cuando el icono «inferior» está encendido, se puede ajustar la temperatura de la zona de temperatura inferior.
Ajustes de temperatura recomendados
Estas son las temperaturas de degustación para los distintos tipos de vino.
| Vino tinto | De +13 °C a +20 °C (de +55 °F a +68 °F) | Vino espumoso, Prosecco | De +5 °C a +8 °C (de +41 °F a +47 °F) |
| Vino blanco | De +9 °C a +12 °C (de +48 °F a +54 °F) |
Si almacena vino durante largos períodos de tiempo, debe guardarlos a una temperatura comprendida entre +10 °C y +12 °C (50 °F y +54 °F).
7. Modo de espera
La pantalla de visualización se atenúa automáticamente 30 segundos.
Se enciende automáticamente cuando se toca cualquier tecla o se abre la puerta.
8. Configuración del modo de iluminación
Pulse el botón 🐘️ Cuando las luces del armario se encienden, las luces se iluminan gradualmente. Cuando se vuelve a pulsar el botón 🐘️ las luces se apagan gradualmente.
Aviso Influencias en las temperaturas
La temperatura del interior del electrodoméstico se ve afectada por los siguientes factores:
▶ Cantidad de botellas almacenadas
▶ Frecuencia de apertura de la puerta
▶ Ubicación del electrodoméstico
La configuración predeterminada es de 12 °C.
Cuando la pantalla deja de parpadear, vuelve a mostrar la temperatura actual dentro de la bodega. Alcanzar la temperatura establecida tomará algún tiempo.
9. Función °C/°F
Pulse el botón para cambiar entre Fahrenheit y Celsius.
10. Función de memoria de apagado
Si se produce un corte de energía, la bodega guardará automáticamente la temperatura ajustada. Cuando vuelva la luz, volverá a funcionar según la temperatura establecida antes del corte de energía.
11. Función de compensación de baja temperatura
La bodega tiene una función de compensación de baja temperatura para garantizar la estabilidad de la temperatura: Cuando la temperatura ambiente es inferior a la temperatura ajustada, la bodega inicia automáticamente la función de compensación de baja temperatura calentando el electrodoméstico. Cuando la temperatura del electrodoméstico alcanza la temperatura ajustada, la función de compensación de baja temperatura se apaga automáticamente.
12. Alarma de apertura de la puerta
Si la puerta se mantiene abierta durante más de 1 minuto, la alarma emitirá un pitido hasta que la puerta esté cerrada o se toque cualquier tecla en el panel de visualización.
13. Pantalla de humedad
Presione el botón "°C/°F" durante 3 segundos, el área de visualización mostrará área de la humedad. Luego presione los botones "+"、"-", la pantalla saldrá área de la humedad.
Aviso
La humedad del gabinete se prueba de acuerdo con la norma europea EN 62552, el resultado de la prueba de humedad del gabinete es del 50% -80%, lo que cumple con los requisitos de EN 62552 y (UE) 2010/1060.
14. Configuración del modo WiFi (for HWS77GDAU1/ HWS42GDAU1)
CONECTIVI7 47
PARÁMETRO₂ 78 CONEXIÓN INALÁMBRICA
| Tecnologi6 | Wifi | Bluetooth® |
| Estándar | IEE 802.11 b/g/n | Bluetooth® v4.2, BR/EDRBluetooth® Low Energy |
| Bandas de fre8 uencia [MHz] | 2401÷2483 2402÷2480 | |
| Banda(s' [MH%de potencia máxima[mW] | 100 10 | |
La palabra y los logotipos Bluetooth® son marcas registradas propiedad de Bluetooth SIG, Inc., y cualquier uso de dichas marcas por parte de Candy Hoover Group SRL se realiza bajo licencia. Las demás marcas comerciales y nombres comerciales pertenecen a sus respectivos propietarios.
INFORMACIÓN DEL PRODUCTO
Cómo activar el módulo WiFi:
- Pulse el botón de iluminación durante 3 segundos.
- Cuando se enciende el módulo WiFi, el icono de WiFi empieza a parpadear.
- Si la bodega está registrada pero el WiFi está apagado, el icono parpadeará.
- Si la bodega está registrada y conectada, el icono WiFi permanece con una iluminación fija.
- Para restablecer la conexión WiFi, pulse la luz durante 3 segundos.
PROCEDIMIENTO 78 EMPAREJ4 MIENTO EN L4 APLIC4 CIÓN
Paso 1
- Descargue la aplicación hOn de la tienda de aplicaciones.
- Regístrese o inicie sesión.
- Añada un nuevo electrodoméstico seleccionando la bodega de la lista.
- Escanee el código QR o introduzca manualmente el número de serie.
- Pulse el botón de luz del producto durante 3 segundos para activar el WiFi.
Paso 6
- El icono WiFi parpadeará, el proceso de emparejamiento está en curso. - Tendrá 5 minutos para completa el proceso de emparejamiento. - Una vez finalizado el proceso, el icono WiFi dejará de parpadear y permanecerá encendido de forma constante.
NOTA
Asegúrese de que el electrodoméstico esté bien ventilado (consulte la sección Instalación).
No instale el electrodoméstico bajo la luz directa del sol o cerca de fuentes de calor (p.ej.: fogones, estufas...).
Evite una temperatura innecesariamente baja en el electrodoméstico. El consumo de energía aumenta la temperatura del electrodoméstico.
▶ Abra la puerta del electrodoméstico lo menos y lo más brevemente posible.
No supere la cantidad de botellas para la que está diseñado este electrodoméstico para evitar obstruir el flujo de aire.
Mantenga las juntas de la puerta limpias para que la puerta se cierre siempre correctamente.
La configuración que ahorra más energía requiere colocar cajones, fiambreras y estantes en el product como si estuvieran frescos de fábrica, y que los alimentos se coloquen sin bloquear la salida de aire del conducto
1. Estante
- Los estantes están diseñados para almacenar y extraer fácilmente el vino. Se pueden limpiar con un trapo suave.
- Se pueden apilar botellas normales de 76 mm de diámetro.
- Las botellas mágnum se pueden apilar en el estante inferior.
- La cantidad puede diferir del número de botellas de la imagen si se apilan de forma diferente.
Consejos para la distribución de su bodega
Recomendamos que el número de botellas de vino no supere las dos capas en cada estante y que el peso a soportar por los estantes no supere los 20 kg. Antes de colocar las botellas en la bodega, confirme si los estantes son o no completamente estables. Además, compruebe que ninguna botella sobresalga de los estantes para evitar que ninguna botella golpee la puerta de cristal al cerrarse.
La luz interior LED se enciende cuando se abre la puerta. Para encender la luz mientras la puerta está cerrada, toque el botón. Para apagar las luces, vuelva a pulsar el botón. Para aumentar la eficiencia energética, las luces deben apagarse cuando no se esté mirando la bodega.
3. El cierre (for HWS77GDAU1/HWS42GDAU1/HWSKTM42GDGIT)
Para cerrar la bodega, cierre la puerta y ponga la llave en la cerradura:
▶ Bloquee la puerta girando la llave en sentido antihorario.
▶ Desbloquee la puerta girando la llave en sentido horario.
1. Descongelación
La descongelación de la bodega se realiza automáticamente; no se requiere ninguna operación manual.
2. Sustitución de la lámpara LED
La lámpara utiliza LED como fuente de luz, con bajo consumo energético y larga vida útil. Si detecta alguna anomalía, póngase en contacto con el servicio de atención al cliente. Consulte la sección de Atención al cliente.
¡ATENCIÓN!
No cambie la lámpara LED usted mismo. Solo debe cambiarla el fabricante o un técnico autorizado.
Parámetros de la lámpara LED:
Voltaje 12 V; máxima potencia: 8 W (for HWS77GDAU1/HWS79GDG)
Voltaje 12 V; máxima potencia: 5 W (for HWS42GDAU1/HWSKTM42GDGIT)
3. Si no la usa durante un largo periodo de tiempo
Desenchufe el cable de la toma de corriente.
Limpie el electrodoméstico y las juntas de la puerta como se ha descrito anteriormente.
Mantenga las puertas abiertas para evitar que se generen malos olores en el interior.
4. Desplazar el electrodoméstico
- Retire todas las botellas y desenchufe el electrodoméstico.
- Fije los estantes y otras partes móviles a la bodega con cinta adhesiva.
- No incline la bodega más de 45° para evitar dañar el sistema de refrigeración.
5. Renovación del aire con I ltro de carbón activo
La forma en que los vinos siguen envejeciendo depende de las condiciones ambientales. Por lo tanto, la calidad del aire es decisiva para preservar el vino. Se ha instalado un filtro de carbón activo en la parte inferior de la pared trasera del electrodoméstico para mantener la calidad del aire de la vinoteca a un nivel óptimo.
Aviso
Recomendamos cambiar el filtro una vez al año. Puede obtener los filtros a través de su distribuidor.
Sustitución del filtro:
Tome el filtro por el mango. Gírelo hacia la izquierda y extráigalo.
Introducción del filtro:
Introdúzcalo con el mango en posición vertical.
Gírelo hacia la derecha e insértelo.
Usted mismo puede resolver muchos de los problemas que puedan presentarse sin tener conocimientos específicos. En caso de que se produzca algún problema, compruebe todas las posibilidades ilustradas y siga las instrucciones pertinentes antes de ponerse en contacto con un servicio posventa. Consulte la sección de Atención al cliente.
¡ATENCIÓN!
Antes de realizar tareas de mantenimiento, desactive el electrodoméstico y desconecte el enchufe de la toma de corriente.
Los equipos eléctricos solo deben ser revisados y manejados por electricistas expertos cualificados, ya que las reparaciones incorrectas pueden causar daños considerables en consecuencia.
Si el sistema de alimentación está dañado, debe ser sustituido por el fabricante, por su servicio técnico o por cualquier profesional cualificado similar para evitar riesgos.
Código de error
Causa Solución
| P2 | El tiempo de apertura de la puerta es demasiado largo. | Cierre la puerta. |
| H1 | La temperatura de la zona superior es demasiado alta. | |
| H2 | La temperatura de la zona inferior es demasiado alta. | Póngase en contacto con nuestro servicio posventa. |
| L2 | La temperatura de la zona superior es demasiado baja. | La temperatura ambiente debe ser de entre 10 °C y 38 °C. |
| L3 | La temperatura de la zona inferior es demasiado baja. | |
| E6 | Error del ventilador en la zona superior. | Póngase en contacto con nuestro servicio posventa. |
| E8 | Error del ventilador en la zona inferior. | |
| Problema | Causa posible | Solución posible |
| El compresor no funciona. | El enchufe no está conectado a la toma de corriente. | Conecte el enchufe. |
| El electrodoméstico funciona con frecuencia o funciona durante un período de tiempo demasiado largo. | La temperatura exterior es demasiado alta.El electrodoméstico ha estado apagado durante cierto de tiempo.Una puerta del electrodoméstico no está bien cerrada.La puerta se ha abierto con demasiada frecuencia o durante mucho tiempo.Las juntas de la puerta están sucias, desgastadas, agrietadas o desparejadas.La circulación de aire requerida no está garantizada.La temperatura establecida es demasiado baja. | En este caso, es normal que el electrodoméstico funcione más tiempo.Normalmente, lleva un tiempo que el electrodoméstico se enfríe completamente.Cierre la puerta y asegúrese de que el electrodoméstico esté ubicado sobre una superficie plana y que no haya alimentos o recipientes que impidan que la puerta se cierre bien.No abra la puerta con demasiada frecuencia.Limpie la junta de la puerta o pídale al servicio de atención al cliente que la cambie.Garantice una ventilación adecuada.El problema se resolverá cuando se haya alcanzado la temperatura deseada. |
| El interior de la bodega está sucio y/o huele mal. | El interior de la bodega necesita limpieza. | Limpie el interior de la bodega. |
| La temperatura del interior del electrodoméstico no es lo suficientemente fría. | La temperatura establecida es demasiado alta.Se han añadido botellas recientemente.Una puerta del electrodoméstico no está bien cerrada.La puerta se ha abierto con demasiada frecuencia o durante mucho tiempo.Las juntas de la puerta están sucias, desgastadas, agrietadas o desparejadas. | Restablezca la temperatura.Dé tiempo a que las botellas añadidas recientemente alcancen la temperatura deseada.Cierre la puerta.No abra la puerta con demasiada frecuencia.Limpie la junta de la puerta o pídale al servicio de atención al cliente que la cambie. |
| La temperatura del interior del electrodoméstico es demasiado fría. | La temperatura establecida es demasiado baja. | Restablezca la temperatura. |
| Formación de humedad en el interior del compartimento frigorífico. | El ambiente es demasiado cálido y demasiado húmedo.Una puerta del electrodoméstico no está bien cerrada.La puerta se ha abierto con demasiada frecuencia o durante mucho tiempo. | Aumente la temperatura.Cierre la puerta.No abra la puerta/cajón con demasiada frecuencia. |
| Problema Causa posible Solución posible | ||
| La humedad se acumula en la superficie exterior de la bodega de vinos. | El clima es demasiado cálido y húmedo.La puerta no se cerró firmemente.Se condensan el aire frío dentro del aparato y el aire cálido del exterior. | Esto es normal en climas húmedos y se modificará cuando baje la humedad.Asegúrese de que la puerta esté bien cerrada y de que las juntas se cierren correctamente. |
| El aparato produce sonidos anormales. | El aparato no está ubicado sobre una superficie nivelada.El aparato está tocando algún objeto que se encuentra a su alrededor. | Ajuste las patas para nivelar el aparato.Retire los objetos ubicados alrededor del aparato. |
| Debe escuchar un leve sonido similar al del agua en movimiento. | Esto es normal- | |
| La luz interior o el sistema de refrigeración no funcionan. | El enchufe no está conectado a la fuente de alimentación.La fuente de corriente no está intacta.La lámpara LED no funciona. | Conecte el aparato a la fuente de alimentación.Controle el suministro eléctrico a la habitación. Llame a la compañía eléctrica local.Comuníquese con el servicio técnico por reemplazo. |
| Los lados del refrigerador y la regleta de la puerta se calientan. | Esto es normal.- | |
| La puerta no se cierra correctamente | El dispositivo no está nivelado.La puerta está bloqueada. | Nivele el aparato con los pies niveladores.Revise si hay bloqueos como botellas o estanterías. |
Ficha del producto conforme al Reglamento UE n.° 2019/2016
| Marca | Haier | Haier | Haier |
| Nombre del modelo / identificador | HWS42GDAU1HWSKTM42GDGIT | HWS77GDAU1 | HWS79GDG |
| Capacidad máxima en botellas | 42 | 77 | 77 |
| Categoría de refrigeración doméstica 2 2 | 2 | ||
| Clase de eficiencia energética | G | G | G |
| Consumo anual de energía (kWh/año) 1) | 142 152 | 152 | |
| Volumen de almacenamiento (L) 106 190 | 190 | ||
| Clase climática:Este electrodoméstico está destinado a ser utilizado a una temperatura ambiente de entre 10°C y 38°C. | SNNST SNNST | SNNST | |
| Emissions acústicas transmitidas por aire (db(A) re 1pW) | C(37) C(37) | C(37) | |
| Tipo de electrodoméstico Independiente Independiente | Independiente | ||
| Este electrodoméstico está destinado a ser utilizado exclusivamente para el almacenamiento de vino. | Sí Sí | Sí | |
| Tamaño (P/A/A en mm) 585/497/820 | 585/497/1270 | 585/497/1270 |
Explicaciones:
1) Basado en los resultados de la prueba estándar de 24 horas. El consumo de energía real depende del entorno real, la cantidad de botellas, la temperatura establecida, la apertura y cierre de la puerta, etc.
2) El consumo energético nominal es el valor obtenido de acuerdo con el ensayo estándar cuando el compartimento del vino no enciende la luz interna.
—templada extendida: «Aparato de refrigeración destinado a utilizarse a temperaturas ambiente de entre 10 °C y 32 °C»;
—templada: «Aparato de refrigeración destinado a utilizarse a temperaturas ambiente de entre 16 °C y 32 °C»;
—subtropical: «Aparato de refrigeración destinado a utilizarse a temperaturas ambiente de entre 16 °C y 38 °C»;
—tropical: «Aparato de refrigeración destinado a utilizarse a temperaturas ambiente de entre 16 °C y 43 °C».
Normas y directivas CE
Este producto cumple todos los requerimientos de las directivas de la EU aplicables con las normas armonizadas correspondientes, y ostenta la marca CE.
Atención al cliente
ES
Recomendamos recurrir al centro de atención al cliente de Haier y utilizar repuestos originales. Si tiene un problema con su aparato, consulte primero la sección SOLUCIÓN DE PROBLEMAS.
Si no puede encontrar una solución en esta sección, contacte con
- su distribuidor local o
- el área de Servicio y Soporte en www.haier.com, donde puede encontrar números de teléfono y Preguntas frecuentes y donde puede activar la solicitud de servicios.
Antes de contactar a nuestro servicio técnico, asegúrese de tener los siguientes datos disponibles.
Puede encontrar la información en la tabla de especificaciones.
Asimismo, compruebe la tarjeta de la garantía suministrada con el producto si éste aún está en garantía.
Para consultas comerciales generales, busque nuestras direcciones en Europa a continuación:
Direcciones de Haier en Europa
| País* Dirección postal País Dirección postal | |||
| Italia | Haier Europe Trading SRLVia De Cristoforis, 1221100 VereseITALIA | Francia | Haier France SAS3-5 rue des Graviers92200 Neuilly sur SeineFRANCIA |
| EspañaPortugal | Haier Iberia SLPg. Garcia Faria, 49-5108019 BarcelonaESPAÑA | Bélgica-FRBélgica-NLPaíses BajosLuxemburgo | Haier Benelux SAAnderlechtRoute de Lennik 451BÉLGICA |
| AlemaniaAustria | Haier Deutschland GmbHHewlett-Packard-Str. 4D-61352 Bad HomburgALEMANIA | PoloniaRepúblicaChecaHungríaGreciaRumaníaRusia | Haier Poland Sp. zo.o.Al. Jerozolimskie 181B02-222 VarsoviaPOLONIA |
| ReinoUnido | Haier Appliances UK Co.Ltd.One Crown SquareChurch Street EastWoking, Surrey, GU21 6HRUK | ||
DISPONIBILIDAD DE REPUESTOS
Termostatos, sensores de temperatura, placas de circuitos impresos y fuentes luminosas, durante un período de, como mínimo, siete años tras la introducción en el mercado de la última unidad del modelo.
Mangos de puerta, bisagras, bandejas y cestos, durante un período de, como mínimo, siete años, y juntas de puerta durante un período de, como mínimo, diez años tras la introducción en el mercado de la última unidad del modelo;
GARANTÍA
La garantía mínima es: 2 años para los países de la UE, 3 años para Turquía, 1 año para el Reino Unido, 1 año para Rusia, 3 años para Suecia, 2 años para Serbia, 5 años para Noruega, 1 año para Marruecos y 6 meses para Argelia. En Túnez no se requiere garantía legal.
Para más información sobre el producto, consulte https://eprel.ec.europa.eu/ o escanee el QR en la etiqueta energética suministrada con el aparato.
La disposición de las botellas se basa en una representación gráfica de una botella de Burdeos estándar (0,75 l). Debido a las diferentes especificaciones de las botellas, la cantidad real de botellas cargadas podría ser diferente.
