NÁVOD NA OBSLUHU PBRM 39 C2 PARKSIDE

Pred čítaním si odklopte stranu s obrázkami a potom sa oboznámte so všetkými funkciami prístroja.

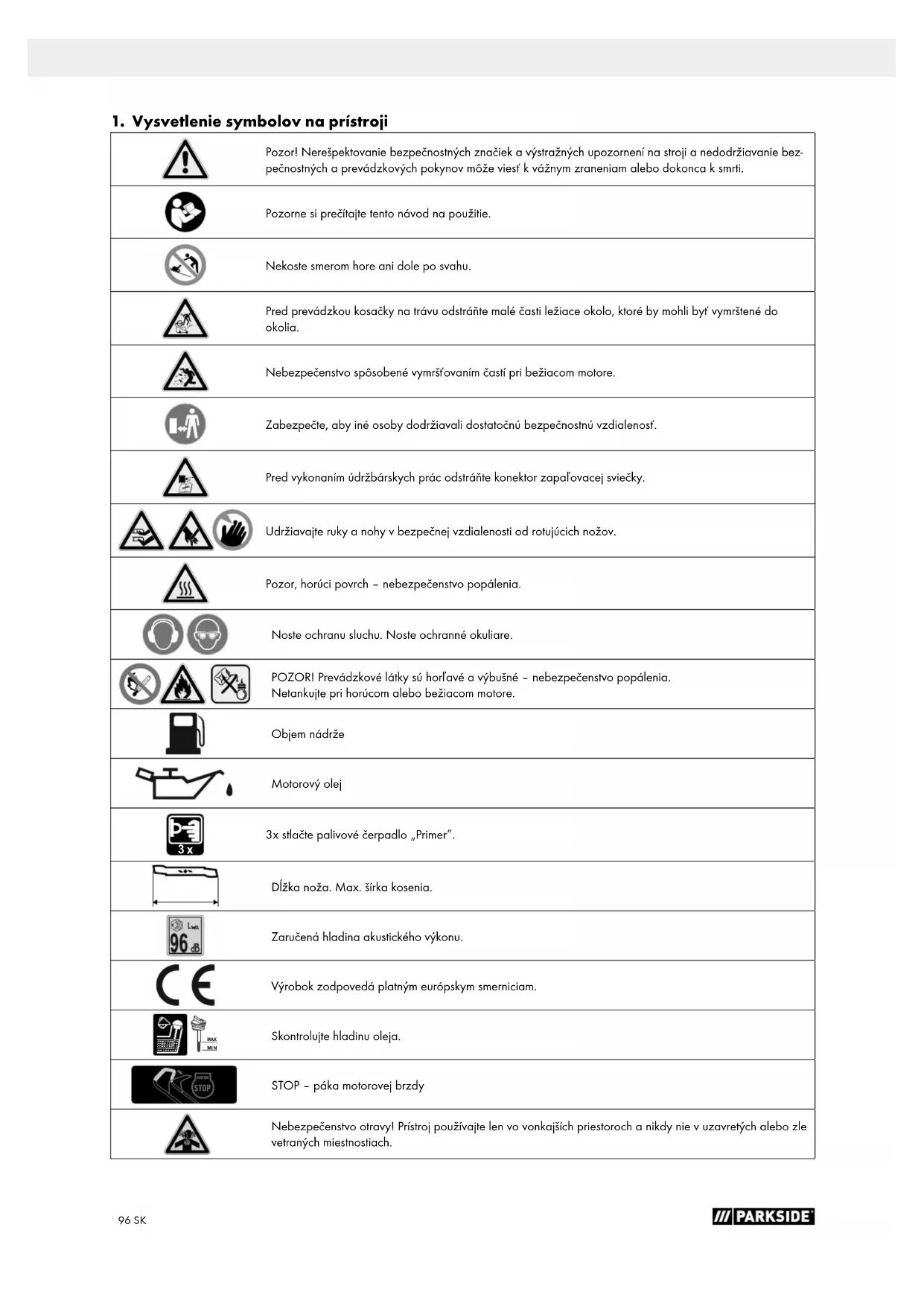

1. Vysvetlenie symbolov na prístroji

Pozor! Nerešpektovanie bezpečnostných značiek a výstražných upozornení na stroji a nedodržiavanie bez- pečnostných a prevádzkových pokynov môže viesť k vážnym zraneniam alebo dokonca k smrti. Pozorne si prečítajte tento návod na použitie. Nekoste smerom hore ani dole po svahu. Pred prevádzkou kosačky na trávu odstráňte malé časti ležiace okolo, ktoré by mohli byť vymrštené do okolia. Nebezpečenstvo spôsobené vymršťovaním častí pri bežiacom motore. Zabezpečte, aby iné osoby dodržiavali dostatočnú bezpečnostnú vzdialenosť. Pred vykonaním údržbárskych prác odstráňte konektor zapaľovacej sviečky. Udržiavajte ruky a nohy vbezpečnej vzdialenosti od rotujúcich nožov. Pozor, horúci povrch – nebezpečenstvo popálenia. Noste ochranu sluchu. Noste ochranné okuliare. POZOR! Prevádzkové látky sú horľavé avýbušné–nebezpečenstvo popálenia. Netankujte pri horúcom alebo bežiacom motore. Objem nádrže Motorový olej

3x stlačte palivové čerpadlo „Primer“. Dĺžka noža. Max. šírka kosenia. Zaručená hladina akustického výkonu. Výrobok zodpovedá platným európskym smerniciam. MIN MAX Skontrolujte hladinu oleja. STOP MOTOR STOP – páka motorovej brzdy Nebezpečenstvo otravy! Prístroj používajte len vo vonkajších priestoroch a nikdy nie v uzavretých alebo zle vetraných miestnostiach.97SK m Pozor! Vtomto návode naobsluhu sme miesta, ktoré sa týkajú vašej bezpečnosti, označili týmto znakom. NEBEZPEČEN- STVO! Signálne slovo na označenie bezprostredne hroziacej nebezpečnej situácie, ktorá, ak sa jej nezabráni, bude mať za následok smrť alebo vážne poranenie. VAROVANIE! Signálne slovo na označenie možnej nebezpečnej situácie, ktorá, ak sa jej nezabráni, by mohla mať za následok smrť alebo vážne poranenie. OPATRNE! Signálne slovo na označenie možnej nebezpečnej situácie, ktorá, ak sa jej nezabráni, môže viesť k ľahké- mu alebo stredne ťažkému poraneniu. UPOZORNENIE Signálne slovo na označenie možnej nebezpečnej situácie, ktorá, ak sa jej nezabráni, môže viesť k materi- álnym škodám na produkte alebo majetku/vlastníctve.98 SK

Výrobca: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Vážený zákazník, želáme Vám veľa zábavy aúspechov pripráci sVaším novým prístrojom. Upozornenie: Výrobca tohto prístroja neručí podľa platného zákona o ruče- ní za výrobok za škody, ktoré vzniknú na tomto prístroji alebo budú spôsobené týmto prístrojom pri:

• neodbornom zaobchádzaní,

• montáži a výmene neoriginálnych náhradných dielov,

• používaní v rozpore s určením. Dodržiavajte: Pred montážou a uvedením do prevádzky si prečítajte celý text návodu na obsluhu. Návod na obsluhu vám má uľahčiť, aby ste sa oboznámili s prístrojom a používali ho v súlade s jeho určenými možnosťa- mi použitia. Návod na obsluhu obsahuje dôležité pokyny, ako s prístrojom bezpečne, odborne a hospodárne pracovať a ako zabránite nebezpečenstvám, ušetríte náklady na opravy, znížite časy prestojov a zvýšite spoľahlivosť a životnosť príslušenstva. Okrem bezpečnostných ustanovení tohto návodu na obsluhu musíte bezpodmienečne dodržiavať predpisy svojej krajiny platné pre prevádzku prístroja. Návod na obsluhu uchovávajte pri prístroji v plastovom obale, aby bol chránený pred nečistotami a vlhkosťou. Všetci obslu- hujúci pracovníci si ho musia pred začiatkom práce prečítať a starostlivo ho dodržiavať. Na prístroji môžu pracovať len osoby, ktoré boli poučené o používaní prístroja a boli informované o nebezpečenstvách, ktoré sú s tým spojené. Je potrebné dodržať požadovaný mi- nimálny vek. Okrem bezpečnostných upozornení obsiahnutých v tomto ná- vode na obsluhu a osobitných predpisov vašej krajiny treba rešpektovať všeobecne uznávané technické pravidlá pre pre- vádzku konštrukčne rovnakých strojov. Nepreberáme zodpovednosť zažiadne nehody ani škody, ku ktorým dôjde v dôsledku nedodržania tohto návodu abez- pečnostných upozornení.

3. Horný posuvný strmeň

4. Hviezdicová matica srukoväťou

5. Káblová príchytka

6. Dolný posuvný strmeň

12. Konektor zapaľovacej sviečky

12a. Zapaľovacia sviečka

• 1x benzínová kosačka na trávu s horným posuvným strme- ňom (3)

• 2x hviezdicová matica srukoväťou (4)

• 1x káblová príchytka (5)

• 2x dolný posuvný strmeň (6)

Benzínová kosačka na trávu je vhodná na súkromné použi- tie vzáhrade pri dome aj na záhradke. Za kosačky na trávu určené na súkromné použitie vzáhrade pri dome ana zá- hradke sa považujú zariadenia, ktorých ročné použitie spra- vidla neprekročí 50hodín aktoré sa používajú prevažne na ošetrovanie zatrávnených plôch alebo trávnikov, avšak nie vo verejných zariadeniach, vparkoch, na športoviskách ani vpoľnohospodárstve či lesníctve. Stroj sa môže používať iba vsúlade so svojím určením. Každé iné použitie presahujúce určenie je považované za používa- nie v rozpore s určením.99SK Za škody z neho vzniknuté alebo poranenia akéhokoľvek dru- hu ručí používateľ/obsluha, a nie výrobca. Súčasťou používania v súlade s určením je aj dodržiavanie bezpečnostných upozornení, ako aj návodu na montáž a pre- vádzkových pokynov v návode na obsluhu. Osoby, ktoré obsluhujú stroj a vykonávajú údržbu, musia byť oboznámené so strojom a možnými nebezpečenstvami. Okrem toho sa musia čo najdôkladnejšie dodržiavať predpisy na zabránenie úrazom. Musia sa dodržiavať aj iné všeobecné pracovno-lekárske a bezpečnostno-technické pravidlá. Pri škodách vzniknutých vdôsledku zmien nastroji sa vylučuje záruka výrobcu. Stroj sa smie používať iba soriginálnymi dielmi a originálnym príslušenstvom odvýrobcu. Dbajte, prosím, na to, že naše prístroje neboli v súlade s urče- ním skonštruované na komerčné, remeselné ani priemyselné použitie. Ak sa prístroj používa v komerčných, remeselných alebo priemyselných podnikoch, ako aj na podobné činnosti, nepreberáme žiadnu záruku. Z dôvodu telesnej ujmy používateľa sa kosačka na trávu ne- smie používať na nasledujúce práce (neúplný zoznam):

• na strihanie kríkov, živých plotov a krovín,

• na kosenie popínavých rastlín,

• na vyrovnávanie vyvýšenín, ako napr. krtince,

• na prepravu reziva, s výnimkou zberného koša na trávu, ktorý je na to učený. VAROVANIE Pred uvedením prístroja do prevádzky si v záujme vlastnej bezpečnosti dôkladne prečítajte túto príručku a všeobecné bezpečnostné upozornenia. Ak prístroj prenechávate tretím osobám, vždy k nemu priložte tento návod na použitie.

6. Bezpečnostné upozornenia

Vtomto návode naobsluhu sme miesta, ktoré sa týkajú vašej bezpečnosti, označili týmto znakom: m Návod na obsluhu okrem toho obsahuje iné dôležité miesta v texte, ktoré sú označené slovom „POZOR!“. m Pozor! Pri použití prístrojov sa musí dodržiavať niekoľko bezpečnost- ných opatrení, aby sa predišlo poraneniam a škodám. Dôklad- ne si prečítajte predložený návod na obsluhu/bezpečnostné upozornenia. V prípade, že prístroj odovzdávate iným oso

bám, odovzdajte im aj tento návod na obsluhu/bezpečnostné upozornenia. Nepreberáme zodpovednosť zažiadne nehody ani škody, ku ktorým dôjde v dôsledku nedodržania tohto ná

vodu abezpečnostných upozornení. NEBEZPEČENSTVO Pri nedodržaní tohto návodu existuje najvyššie nebezpečen- stvo ohrozenia života, príp. nebezpečenstvo život ohrozujú- cich poranení. VAROVANIE Pri nerešpektovaní tohto návodu hrozí smrteľné nebezpečen- stvo, resp. nebezpečenstvo vážnych poranení. OPATRNE Pri nedodržaní tohto návodu existuje nebezpečenstvo ľah- kých až stredne závažných poranení. UPOZORNENIE! Pri nedodržaní tohto návodu existuje nebezpečenstvo poško- denia motora alebo iných vecných hodnôt. Kto nemôže používať prístroj:

• Deti a iné osoby, ktoré nepoznajú návod na použitie (miest- ne nariadenia môžu stanovovať minimálny vek užívateľa).

• Osoby pod vplyvom alkoholu, narkotík, liečiv, osoby, ktoré sú unavené alebo choré. Bezpečnostné upozornenia pre ručne ovládané ko- sačky na trávu

• Starostlivo si prečítajte návod na použitie. Oboznámte sa s nastaveniami a správnym používaním stroja.

• Deťom ani iným osobám, ktoré nie sú oboznámené snávo- dom na použitie, nikdy nedovoľte používať kosačku na trávu. Miestne nariadenia môžu stanovovať minimálny vek užívateľa.

• Nikdy nekoste, keď sú v blízkosti iné osoby, najmä deti, alebo zvieratá. Myslite na to, že obsluhujúca osoba stroja alebo používateľ je zodpovedný za nehody, ktoré sa týkajú iných osôb alebo ich vlastníctva.

• Koste len pri dobrom výhľade. Je potrebné držať tretie stra- ny v dostatočnej vzdialenosti.

• V prípade, že prístroj odovzdávate iným osobám, odo- vzdajte im aj tento návod na obsluhu.

• Pri kosení vždy noste pevnú, protišmykovú obuv adlhé no- havice. Nikdy nekoste bosí alebo napríklad v sandáloch.

• Skontrolujte terén, na ktorom sa bude stroj používať, aod- stráňte všetky predmety, ako napr. kamene, hračky, vetvy a drôty atď., ktoré by sa mohli zachytiť avymrštiť.

• Vypnite motor, počkajte, kým sa zastaví, a odpojte konektor zapaľovacej sviečky, ak - opustíte prístroj. - odstraňujete zablokovania alebo upchatia. - bol prístroj v kontakte s cudzími predmetmi. - sa na prístroji vyskytujú poruchy a nezvyčajné vibrácie. VAROVANIE Benzín je značne horľavý:

• Benzín uchovávajte iba v nádobách na to určených.

• Tankujte iba vonku a počas plnenia nefajčite.

• Benzín je potrebné naplniť pred spustením motora. Počas chodu motora alebo pri horúcej kosačke na trávu sa nesmie otvárať uzáver palivovej nádrže ani dopĺňať benzín.

• Ak benzín pretiekol, nesmie sa vykonať pokus o naštartova- nie motora. Stroj je namiesto toho potrebné odstrániť z plochy znečistenej benzínom. Je potrebné zabrániť akémukoľvek po

• Benzínovú nádrž a ostatné uzávery nádrže je pri poškode- ní potrebné vymeniť z bezpečnostných dôvodov.

• Pred použitím je vždy potrebné vizuálne skontrolovať, či nie sú opotrebované alebo poškodené nôž a upevňovacie čapy. Aby sa predišlo nevyváženosti, opotrebované alebo poškodené nože aupevňovacie čapy sa musia vymieňať naraz ako súpravy. Manipulácia

• Dohliadnite na to, aby boli všetky matice, čapy askrutky dôkladne utiahnuté aaby bol prístroj zachovaný vbezpeč- nom pracovnom stave.

• Nikdy neuschovávajte stroj s benzínom v nádrži v budove, v ktorej môže dôjsť ku kontaktu benzínových pár s otvoreným ohňom alebo iskrami.

• Pred odstavením stroja v uzatvorených priestoroch nechajte motor vychladnúť.

• Na zabránenie nebezpečenstvu požiaru udržiavajte motor, výfuk a oblasť okolo palivovej nádrže čisté od trávy, lístia alebo unikajúceho maziva (olej).

• Pravidelne kontrolujte zberné zariadenie na trávu ohľadom opotrebovania alebo straty funkčnosti.

• Z bezpečnostných dôvodov vymeňte opotrebované alebo poškodené diely.

• Keď sa musí palivová nádrž vyprázdniť, malo by sa to vy- konať vonku.

• Spaľovací motor nenechajte bežať v uzavretých priesto- roch, v ktorých sa môže hromadiť nebezpečný oxid uhoľ- natý.

• Koste len pri dennom svetle alebo dobrom umelom osvet- lení.

• Ak je to možné, zabráňte používaniu prístroja na mokrej tráve.

• Veďte stroj len krokovým tempom.

• Pri strojoch na kolesách platí: Koste priečne voči svahu, nik- dy nie nahor alebo nadol. Mimoriadne veľký pozor dávajte pri vykonávaní zmien smeru jazdy na svahu.

• Nekoste na príliš strmých svahoch a v blízkosti klesajúcich povrchov, skládok odpadu, jám a hrádzí. Mimoriadne veľ- ký pozor dávajte pri otáčaní alebo priťahovaní kosačky na trávu ksebe.

• Zastavte nôž, keď je potrebné prevrátiť kosačku na trávu, keď sa pohybujete po iných plochách, ako je tráva, a pri presúvaní kosačky na inú plochu, ktorá sa má pokosiť.

• Opatrne! Kosačka na trávu sa nesmie používať bez toho, aby nebolo pripevnené buď zariadenie na zachytávanie trávy alebo samozatváracie oddeľujúce ochranné zariade- nie pre vyhadzovací otvor.

• Nikdy nepoužívajte kosačku na trávu s poškodenými ochrannými zariadeniami alebo ochrannými mrežami ale- bo bez zabudovaných ochranných zariadení, napr. nára- zové plechy a/alebo zariadenia na zachytávanie trávy.

• Nemeňte regulačné nastavenia motora a nepretáčajte ho.

• Uvoľnite brzdu motora a odpojte všetky rezné nástroje a pohony ešte pred spustením motora.

• Štartujte motor opatrne, podľa pokynov od výrobcu. Dbajte na dostatočný odstup nôh od noža.

• Pri štartovaní motora sa kosačka na trávu nesmie nakláňať, pokiaľ nie je potrebné kosačku na trávu pri tomto procese nadvihnúť. Vtakom prípade preklopte kosačku iba natoľko, nakoľko je to bezpodmienečne nevyhnutné azdvíhajte iba stranu, ktorá je odvrátená od obsluhujúcej používateľa.

• Neštartujte motor, ak stojíte pred vyhadzovacím kanálom.

• Nikdy nedávajte ruky ani nohy na otáčajúce sa diely alebo pod ne. Vždy sa držte vbezpečnej vzdialenosti od vyha- dzovacieho otvoru.

• Nikdy nedvíhajte a neprenášajte kosačku na trávu s bežia- cim motorom.

• Zastavte motor a uistite sa, či sa všetky pohyblivé časti za- stavili a či je kľúč zapaľovania, ak je k dispozícii, vytiahnutý: - Pred uvoľnením blokovaní alebo odstraňovaním upchatí vo vyhadzovacom kanáli. - Pred kontrolou, čistením alebo prácami na kosačke na trávu. - Ak ste narazili na cudzí predmet. Vyhľadajte poškode- nia na kosačke na trávu a vykonajte potrebné opravy pred opätovným spustením a ďalšími prácami skosač- kou. V prípade, že kosačka na trávu začne nezvyčajne silno vibrovať, je potrebná okamžitá kontrola. - Keď sa vzdialite od kosačky na trávu. - Pred tankovaním.

• Pri dobehu motora sa musí zatvoriť škrtiaca klapka. Ak je motor vybavený uzatváracím kohútom benzínu, po kosení ho zatvorte.

• Prevádzkovanie stroja s nadmernou rýchlosťou môže zvýšiť nebezpečenstvo úrazu.

• Buďte opatrní pri nastavovacích prácach na stroji a zabráň- te zachyteniu prstov medzi pohybujúci sa nôž a ostré časti prístroja.

• Buďte mimoriadne opatrní pri kosení v blízkosti klesajúcich po- vrchov, skládok odpadu, jám a hrádzí.

• Zabráňte miestam, pri ktorých kolesá nemajú záber alebo je kosenie nebezpečné.

• V blízkosti cesty dávajte pozor na cestnú premávku.

• Buďte mimoriadne opatrní pri pohybe späť a pri ťahaní ko- sačky na trávu. Nebezpečenstvo zakopnutia! Pred cúvaním sa uisti- te, či sa za vami nenachádzajú malé deti.

• Používateľ musí byť dostatočne zaškolený na používanie, nastavovanie a obsluhu (vrát. zakázaných operácií).

• Pravidelne kontrolujte prístroj a pred každým použitím sa uistite, že všetky spúšťacie aretácie a tlačidlové spínače správne fungujú.

• Dávajte pozor, nesprávna údržba, používanie neschvále- ných náhradných dielov alebo odstránenie či úprava bez- pečnostných zariadení môžu viesť ku škodám na prístroji a ťažkým poraneniam osôb, ktoré s prístrojom pracujú.

• Nezabúdajte, že s bezpečnostnými systémami alebo zaria- deniami kosačky na trávu sa nesmie manipulovať ani sa nesmú deaktivovať. Nikdy neodoberajte diely, ktoré sú dô- ležité z hľadiska bezpečnosti.

• Nezabúdajte, že používateľ nesmie ani meniť, ani manipu- lovať s pevnými nastaveniami regulácie otáčok motora.

• Používajte len tie nože a príslušenstvo odporúčané výrob- com. Používanie iných nástrojov ainého príslušenstva môže prepoužívateľa znamenať nebezpečenstvo poranenia.101SK

• Kosačku na trávu udržiavajte vždy v dobrom prevádzko- vom stave.

• Na zníženie hluku a vibrácií je potrebné urobiť dostatočné prestávky. Zvyškové nebezpečenstvá a ochranné opatrenia Zanedbanie ergonomických princípov Nedbalé používanie osobného ochranného vy- bavenia (OOP) Nedbalé používanie alebo nepoužívanie osobného ochran- ného vybavenia môže viesť k závažným poraneniam. - Noste predpísané ochranné vybavenie. Ľudské správanie, chybné správanie - Pri všetkých prácach musíte byť plne koncentrovaní. Zvyškové nebezpečenstvo – nie je možné ho vylúčiť. Ohrozenie hlukom Poškodenia sluchu Dlhšie nechránené pracovanie s prístrojom môže viesť k po- škodeniam sluchu. - V každom prípade noste ochranu sluchu. Správanie sa v prípade núdze Pri prípadnom výskyte úrazu vykonajte potrebné opatrenia prvej pomoci a okamžite privolajte kvalifikovanú lekársku po- moc.

....................................................1,79 dB Noste ochranu sluchu. Vplyv hluku môže spôsobiť stratu sluchu. V prípade potreby dodržiavajte čas odpočinku a obmedzte pracovný čas na to, čo je potrebné. Na vašu osobnú ochranu a ochranu osôb v blízkosti sa musí používať vhodná ochrana sluchu. Hodnoty vibrácií Vibrácie a

• Používajte iba bezchybné stroje.

• Prístroj pravidelne čistite avykonávajte jeho údržbu.

• Váš spôsob práce prispôsobte prístroju.

• Prístroj nepreťažujte.

• Prístroj nechajte v prípade potreby prekontrolovať.

• Ak sa prístroj nepoužíva, vypnite ho.

• Noste ochranné rukavice! Varovanie! Pri dlhších prácach môže z dôvodu vibrácií dôjsť v rukách obsluhujúcej osoby k poruchám prekrvenia (syndróm bielych prstov). Syndróm bielych prstov je cievne ochorenie, pri ktorom sa v záchvatoch kŕčovito sťahujú cievy na prstoch na rukách a nohách. Postihnuté oblasti už nie sú dostatočne zásobované krvou a preto sa zdajú extrémne bledé. Časté používanie vib- rujúcich prístrojov môže u osôb, ktorých prekrvenie je naru- šené (napr. fajčiari, diabetici), vyvolať nervové poškodenia. Ak spozorujete neobvyklé zhoršenia stavu prstov, okamžite ukončite prácu a vyhľadajte lekára. V záujme zníženia nebezpečenstiev dbajte na nasledujúce upozornenia:

• Pravidelnou údržbou a pevnými dielmi na prístroji sa posta- rajte o čo najmenšie vibrácie stroja.

• Odstráňte baliaci materiál, ako aj obalové a prepravné po- istky (ak sú použité).

• Skontrolujte, či je rozsah dodávky kompletný.

• Prístroj a diely príslušenstva skontrolujte ohľadom poškodení spôsobených prepravou. Vprípade reklamácií ihneď informujte dodávateľa. Neskoršie reklamácie nebudú uznané.

• Obal podľa možnosti uschovajte až do uplynutia záručnej doby.

• Pred použitím sa oboznámte s prístrojom na základe návo- du na obsluhu.

• Pri príslušenstve, ako aj pri dieloch podliehajúcich opotrebo- vaniu a náhradných dieloch, používajte iba originálne diely. Náhradné diely získate u svojho špecializovaného predajcu.

• Pri objednávkach uvádzajte naše čísla výrobkov, ako aj typ a rok výroby prístroja. m Pozor! Prístroj a baliaci materiál nie sú hračkami pre deti! Deti sa nesmú hrať s plastovými vreckami, fóliami a malými dielmi! Existuje nebezpečenstvo prehltnutia a zadusenia!102 SK

Opatrne! Nebezpečenstvo poranenia v dôsledku otáčania noža. Na prístroji pracujte len vtedy, keď je mo- tor vypnutý a nôž stojí. Pri dodávke sú niektoré diely demontované. Zloženie je jedno- duché pri dodržiavaní nasledujúcich pokynov. Upozornenie! Pri zložení a pre údržbárske práce je potrebné nasledujúce náradie, ktoré nie je v rozsahu dodávky:

• zberná olejová vaňa plochá (na výmenu oleja),

• odmerka 1 liter (odolná voči oleju/benzínu),

• kanister na benzín (5 litrov stačí na cca 6 prevádzkových hodín),

• lievik (vhodný pre plniaci lievik na benzín),

• vidlicový kľúč/nástrčkový kľúč.

9.1 Montáž dolných posuvných strmeňov (6)

Pritom dbajte na to, aby lankové tiahla, ktoré sa budú upevňovať káblovou príchytkou (5) neskôr, neprekážali (obr. 6).

9.2 Montáž horných posuvných strmeňov (3) a

upevnenie štartéra s lankovým tiahlom (18) (obr. 4, 5, 6)

covej matice s rukoväťou (4) na ľavej strane (obr. 4).

4. Upevnite lankové tiahlo pomocou priloženej káblovej prí-

chytky (5) na dolný posuvný strmeň (6) (obr. 6).

2. V prípade potreby odstráňte kryt kolesa (11a) na kolese

sovú skrutku (11b) do závitu s požadovanou výškou rezu. Môžete si vybrať medzi výškou rezu 30 – 66 mm. POZOR: Všimnite si označenie na hlave kolesovej skrutky (11b) (L = ľavotočivý závit, R = pravotočivý závit)

4. Nasaďte kolesá (11) v rovnakej výške rezu.

5. Nasaďte späť kryty kolies (11a) na kolesá (11).

10. Pred uvedením do prevádzky

POZOR! Prístroj pred uvedením do prevádzky bezpod- mienečne kompletne zmontujte! VAROVANIE! Ohrozenie zdravia! Vdýchnutie benzínových pár/výparov mazacieho oleja a vý- fukových plynov môže viesť k ťažkých poškodeniam zdravia, strate vedomia a v extrémnom prípade k smrti. - Nevdychujte benzínové pary/výpary mazacieho oleja a spaliny. - Produkt prevádzkujte len v exteriéri. UPOZORNENIE! Poškodenie výrobku Ak sa produkt prevádzkuje bez motorového a prevodového oleja, ale je ho príliš málo, môže to viesť k poškodeniam mo- tora. - Pred uvedením do prevádzky doplňte benzín a olej. Pro- dukt sa dodáva bez motorového a prevodového oleja. UPOZORNENIE! Poškodenia životného prostredia! Vypustený olej môže trvalo znečistiť životné prostredie. Kva- palina je vysoko toxická a môže viesť k znečisteniu vody. - Naplňte/vyprázdnite olej len na rovných a pevných povr- choch. - Použite plniace hrdlo alebo lievik. - Zachyťte vypustený olej do vhodnej nádoby. - Okamžite a dôkladne utrite rozliaty olej a zlikvidujte han- dru podľa miestnych predpisov. - Zlikvidujte olej podľa miestnych predpisov. UPOZORNENIE! Nebezpečenstvo poškodenia! Ak sa použijú nesprávne skladované alebo nevypustené pali- vá, karburátor sa môže upchať alebo môže dôjsť k narušeniu prevádzky motora. - Nepotrebné palivo nalejte do vzduchotesnej nádoby a uskladnite ju v tmavej, chladnej miestnosti. Kontrola pred obsluhou

• Skontrolujte všetky strany motora, či sa na ňom nenachá- dzajú netesné miesta s presakovaním oleja alebo benzínu.

• Skontrolujte stav vzduchového filtra (pozri odsek 16.5).

• Skontrolujte stav palivových vedení.103SK

• Uistite sa, že je konektor zapaľovacej sviečky (12) upevne- ný na zapaľovacej sviečke (12a).

• Dávajte pozor na náznaky poškodení.

• Skontrolujte, či sú pripevnené všetky ochranné kryty a do- tiahnuté všetky skrutky, matice a čapy.

10.1 Naplnenie motorového oleja (obr. 9)

m Pozor! Kosačka na trávu sa dodáva bez motorového ole- ja. Preduvedením doprevádzky preto bezpod- mienečne naplňte olej. Použite preto univerzálny olej (SAE 10W-30 alebo SAE 10W-40). Pred každým uvedením do prevádzky kontrolujte hladinu ole- ja. Príliš nízka hladina oleja môže poškodiť motor.

ky) motorovým olejom (SAE 10W-30/SAE 10W-40). Dbajte na max. plniace množstvo 400 ml. Opatrne na- plňte olej po dolnú hranu plniaceho hrdla.

6. Hladina oleja musí byť siahať po strednú značku na mier-

7. Ak je hladina oleja príliš nízka, doplňte odporúčané

m NEBEZPEČENSTVO! Nebezpečenstvo požiaru a výbuchu! Palivo sa môže pri plnení vznietiť a prípadne vybuchnúť. To vedie k ťažkým popáleninám alebo k smrti. - Vypnite motor a nechajte ho vychladnúť. - Udržiavajte ho v dostatočnej vzdialenosti od tepla, pla- meňov a iskier. - Palivo dopĺňajte len v exteriéri. - Noste ochranné rukavice! - Zabráňte kontaktu s pokožkou a očami. - Pred naštartovaním motora sa vzdiaľte aspoň tri metre od miesta tankovania. - Dbajte na netesnosti. Ak benzín vyteká, nespúšťajte motor. m Pozor! Kosačka na trávu sa dodáva bez benzínu. Pred uvedením do prevádzky preto bezpodmienečne doplňte olej. Používajte bezolovnatý benzín E10.

1. Vyčistite okolie oblasti plnenia. Znečistenia v benzínovej

nádrži (8) spôsobujú prevádzkové poruchy.

2. Opatrne otvorte veko palivovej nádrže (7), aby sa mo-

hol odbúrať prípadný pretlak.

4. Opäť zatvorte veko palivovej nádrže (7). Skontrolujte, či

11. Uvedenie do prevádzky

UPOZORNENIE: Určité množstvo hluku spôsobené týmto prístrojom je neodvratné. Vykonávajte hluč

nú prácu v schválených a na to určených časoch. V prípade potreby dodržiavajte čas odpočinku a obmedzte pracovný čas na to, čo je potrebné. Na vašu osobnú ochranu a ochranu osôb v blízkosti sa musí používať vhodná ochrana sluchu.

11.1 Zariadenie na zastavenie noža

Pred každým uvedením do prevádzky musíte skontrolovať zariadenie na zastavenie noža. Spustite motor tak, ako je opí- sané v 12.2.

1. Uvoľnite páku motorovej brzdy (2). Motor sa vypne a

nôž (19) sa zabrzdí.

2. Nôž (19) sa musí zastaviť do 7 sekúnd.

11.2 Nastavenie výšky rezu (obr. 7 + 8)

m Pozor! Prestavenie výšky kosenia sa smie vy- konávať len pri vypnutom motore a vytiahnutom konektore zapaľovacej sviečky (12).

• Výška rezu sa nastavuje pomocou kolies (11). Možno nasta- viť tri rôzne výšky rezu (pozri časť 9.3).

• V hustej a vysokej tráve nastavte najvyšší stupeň kosenia a koste pomalšie. Pri prvom kosení v sezóne by sa mala zvoliť vysoká výška kosenia. Nastavte výšku kosenia tak, aby nedo

šlo k preťaženiu prístroja (pozri odsek 9.3).

• Vyberte výšku kosenia v závislosti od skutočnej dĺžky trávnika.

• Vykonajte viaceré priechody tak, aby sa zakaždým ubrali maximálne 4 cm trávnika.

• Správna výška rezu pre - okrasnú trávu asi 30 – 45 mm. - úžitkový trávnik asi 40 – 65 mm.

11.3 Príprava žacej plochy

ty, ktoré by mohol prístroj vymrštiť.

3. Dbajte na to, aby sa na žacej ploche nenachádzali žiad-

• Koste len s ostrým, bezchybným nožom (19), aby sa steblá trávy nerozstrapkali a aby trávnik nebol žltý.

• Na dosiahnutie čistého vzhľadu trávnika veďte kosačku na trávu v pokiaľ možno rovných dráhach. Tieto dráhy by sa pritom mali vždy prekrývať o niekoľko centimetrov, aby ne- zostali stáť žiadne pásiky.

• Spodnú stranu telesa kosačky na trávu udržiavajte čistú a odstráňte usadeniny trávy. Usadeniny sťažujú proces štar- tovania, negatívne ovplyvňujú kvalitu kosenia a vyhadzo- vanie trávy.104 SK

• Na svahoch sa musí zvoliť dráha priečne k úbočiu. Sklzu kosačky je možné zabrániť šikmou polohou smerom nahor.

12.1 Kosenie so zberným košom na trávu (16)

m Pozor! Prístroj nepoužívajte bez úplne nasadeného zber- ného koša na trávu (16). m Pozor! Nebezpečenstvo poranenia! Zberný kôš na trávu (16) vyberajte alebo nasadzujte len vte- dy, keď je motor vypnutý a nôž (19) stojí.

2. Zberný kôš na trávu (16) uchopte za rukoväť.

3. Zberný kôš na trávu (16) zaveste do zavesenia zberného

koša na trávu, ktorý sa nachádza v zadnej časti prístroja.

4. Odložte zadnú vyhadzovaciu klapku (15), ktorá drží

zberný kôš na trávu (16) v správnej polohe.

12.1.2 Vyprázdnenie zberného koša na trávu

(16) (obr. 11) m VAROVANIE Pred odobratím zberného koša na trávu (16) vyp- nite motor (pozri 12.3) a počkajte, kým sa nôž (19) zastaví. m Pozor! Nebezpečenstvo poranenia! Zberný kôš na trávu (16) vyberajte len vtedy, keď je motor vypnutý a nôž (19) stojí. Ak počas kosenia zostanú ležať zvyšky trávy, musí sa zberný kôš na trávu (16) vyprázdniť.

1. Ak chcete vybrať zberný kôš na trávu (16), zdvihnite

zadnú vyhadzovaciu klapku (15).

2. Zberný kôš na trávu (16) vytiahnite za rukoväť. Pri zvese-

ní zberného koša na trávu (16) sa zatvorí vyhadzovacia klapka (15) podľa bezpečnostného predpisu a uzatvorí zadný vyhadzovací otvor. Ak pri tom ostávajú zaseknuté zvyšky trávy v otvore, je po- trebné za účelom ľahkého spustenia motora, odtiahnuť kosač- ku na trávu dozadu o cca 1 m. m Pozor: Zvyšky reziva v a na pracovnom nástroji neod- straňujte rukou alebo nohami, ale použite vhodné pomôcky, napr. kefu alebo metličku. Na zaručenie dobrého zberu sa musí po použití vyčistiť zber- ný kôš na trávu (16) a obzvlášť vzduchový filter (9a).

12.2 Naštartovanie motora

Výstražné upozornenie: Nôž (19) rotuje, keď sa spustí motor. Ak nie je vložený zberný kôš na trávu (16), prístroj nespúšťajte.

motorového oleja (pozri odseky 16.2 a 16.3). Uistite sa, že je konektor zapaľovacej sviečky (12) pripojený k za- paľovacej sviečke (12a).

2. Pri nižších teplotách stlačte trikrát tlačidlo palivového

čerpadla „Primer“ (10). To uľahčuje spustenie prístroja.

3. Stojte za kosačkou na trávu. Jednou rukou zatlačte páku

motorovej brzdy (2) smerom k riadiacemu mechanizmu (1), druhá ruka by mala byť na štartéri s lankovým tiahlom (18).

5. V dôsledku ochrannej vrstvy na motore môže dôjsť k mier-

nemu dymeniu, ak používate prístroj po prvýkrát. To je bežný postup.

• Nenechajte štartér s lankovým tiahlom (18) rýchlo sa vrátiť späť.

• Pri chladnom počasí môže byť potrebné zopakovať štarto- vanie viackrát.

12.3 Vypnutie motora

m VAROVANIE! Nebezpečenstvo poranenia! Po vypnutí motora dobieha nôž (19) ešte niekoľko sekúnd. Ak sa dotknete rotujúcich dielov, môžu byť dôsledkom rezné poranenia prstov. - Počkajte, až kým sa nôž nezastaví (19). - Nebrzdite nôž rukou (19). - Noste ochranné rukavice! - Udržiavajte nôž (19) v dostatočnej vzdialenosti od vašich nôh.

1. Ak chcete zastaviť motor, uvoľnite páku motorovej brzdy

ľovacej sviečky (12a) scieľom zabrániť neúmyselnému spusteniu motora.

• Pred opätovným použitím skontrolujte všetky skrutky a mati- ce. Utiahnite voľné skrutky.

• Pred opätovným použitím vyprázdnite zberný kôš na trávu (16).

• Dodržiavajte tiež kapitolu „Skladovanie“.

m VAROVANIE! Nebezpečenstvo poranenia a popálenia! Produkt sa môže nečakane spustiť a spôsobiť tak poranenia. - Pred všetkými čistiacimi a montážnymi prácami vypnite motor. - Nechajte vychladnúť motor. - Konektor zapaľovacej sviečky (12) vytiahnite zozapaľova- cej sviečky (12a).105SK m VAROVANIE! Ohrozenie zdravia! Vdýchnutie benzínových pár/výparov mazacieho oleja mô- že viesť k ťažkých poškodeniam zdravia, strate vedomia a v extrémnom prípade k smrti. - Nevdychujte benzínové pary/výpary mazacieho oleja. - Produkt prevádzkujte len v exteriéri.

13.1 Čistenie kosačky na trávu

Čistenie záhradnou hadicou sa odporúča len pri nízkom tla- ku. Vysokotlakový čistič nie je vhodný na čistenie kosačky na trávu. Odpojte zberný kôš na trávu (16) a vykefujte ho metličkou. Te- leso kosačky na trávu môžete tiež nahrubo vyčistiť pomocou metly. Pri väčšom znečistení môžete kosačku na trávu utrieť vlhkou handričkou. Upozornenie: Pred preklopením kosačky na trávu úplne vyprázdnite benzínovú nádrž pomocou odsávacieho čerpad- la benzínu (nie je v rozsahu dodávky). Kosačka na trávu sa nesmie prevrátiť o 90 stupňov.

1. Najlepšie je vyklopiť kosačku na trávu smerom vzad.

Uistite sa, že zapaľovacia sviečka (12a) smeruje nahor. Ak zapaľovacia sviečka (12a) smeruje nadol, môže dôjsť k úniku oleja a k vážnemu poškodeniu motora a karburátora.

2. Alternatívne môžete vyklopiť prístroj nabok, pričom mu-

síte bezpodmienečne dbať na to, aby sa kryt vzducho- vého filtra (9) nachádzal na hornej strane.

3. Spodnú časť kosačky na trávu vyčistite špachtľou a

metličkou. Špachtľa pomáha odstraňovať hrubé a väč- šie zvyšky rastlín z oblasti nožov (19). Čistenie spodnej časti je jednoduchšie a dôkladnejšie bezprostredne po použití. Vtedy sú nečistoty a zvyšky rastlín ešte čerstvé a dajú sa ľahšie uvoľniť.

4. Ak je to potrebné a ak sa nečistoty ťažko odstraňujú, mô-

žete použiť aj špeciálny čistiaci prostriedok. Nesmú sa používať agresívne čistiace prostriedky, ako napríklad prístroje na odstraňovanie nečistôt za studena alebo technický benzín.

5. Skontrolujte, či je vyhadzovanie trávy bez zvyškov a v

prípade potreby odstráňte zvyšky trávy.

m VAROVANIE! Nebezpečenstvo poranenia! Neúmyselný a nečakaný rozbeh produktu môže viesť k zra- neniam. - Pred prepravou vypnite motor. - Nechajte vychladnúť motor. - Konektor zapaľovacej sviečky (12) vytiahnite zozapaľova- cej sviečky (12a). DÔLEŽITÉ: Na prepravu musíte výšku rezu vždy uviesť do najvyššej polohy.

1. Vyprázdnite benzínovú nádrž (8) pomocou pumpy na

odsávanie benzínu (nie je v rozsahu dodávky) (pozri

2. Vyprázdnite motorový olej z teplého motora (pozri

3. Vyčistite chladiace rebrá valca a teleso (pozri 13.1.).

4. Sklopte horný posuvný strmeň (3) (pozri 15.2.).

5. Naviňte niekoľko vrstiev vlnitej lepenky medzi horný (3)

m Pozor! Neskladujte prístroj s naplneným zberným košom na trávu (16). V horúcom počasí začne tráva pod vplyvom tepla kvasiť. Hrozí nebezpečenstvo požiaru. Prístroj a jeho príslušenstvo skladujte na tmavom, suchom a nezamŕzajúcom mieste neprístupnom pre deti. Optimálna skladovacia teplota sa nachádza medzi 5 a 30˚C. Prístroj skladujte v pôvodnom balení. Prístroj zakryte, aby ste ho chránili predprachom alebo vlh- kosťou. Návod na obsluhu skladujte pri prístroji.

• Čistite a udržujte prístroj pred uskladnením.

• Nikdy neuschovávajte kosačku na trávu s benzínom v ben- zínovej nádrži v budove, v ktorej môže dôjsť ku kontaktu benzínových pár s otvoreným ohňom alebo iskrami.

• Pred odstavením kosačky na trávu v uzatvorenom priestore nechajte spaľovací motor vychladnúť.

• V prípade dlhšieho skladovania vyprázdnite benzínovú nádrž pomocou pumpy na odsávanie benzínu (nie je v roz- sahu dodávky) (pozri 16.4.).

• Na zabránenie nebezpečenstvu požiaru udržiavajte motor, výfuk a oblasť okolo benzínovej nádrže čisté od trávy, lístia alebo unikajúceho maziva (olej).

15.1 Príprava na uskladnenie kosačky na trávu

m VAROVANIE! Neodstraňujte benzín v uzavretých priestoroch, v blízkosti ohňa alebo pri fajčení. Plynové výpary môžu spôsobiť výbuchy alebo požiar.

1. Vyprázdnite benzínovú nádrž (8) pomocou pumpy na

odsávanie benzínu (nie je v rozsahu dodávky) (pozri

2. Vykonajte výmenu oleja (pozri 16.3).

3. Konektor zapaľovacej sviečky (12) vytiahnite zozapaľo-

vacej sviečky (12a). Odstráňte zapaľovaciu sviečku (12a) pomocou kľúča na zapaľovacie sviečky (nie je v rozsahu dodávky).

aby olej ochránil valec zvnútra.

6. Zaskrutkujte späť zapaľovaciu sviečku (12a).

7. Vyčistite chladiace rebrá valca a teleso (pozri 13.1.).

8. Vyčistite celý prístroj, aby ste ochránili lakovú farbu.

9. Prístroj vždy skladujte na dobre vetranom mieste.

15.2 Sklopenie horného posuvného strmeňa (3)

m VAROVANIE! Nebezpečenstvo zaseknutia! Horný posuvný strmeň (3) držte vždy jednou rukou v najvyš- šom bode. - Nikdy nevkladajte prsty medzi horný posuvný strmeň (3) a spodný posuvný strmeň (6).106 SK Horný posuvný strmeň (3) sa dá z dôvodu úspory miesta zložiť.

3. Mierne uvoľnite hviezdicové matice s rukoväťou (4) na

m VAROVANIE! Opravárske práce a údržbové práce, ktoré nie sú opísané v tomto návode na obsluhu, nechajte vy

konať v odbornej dielni. Používajte len originálne náhradné diely. Existuje nebezpečenstvo nehody! Údržbu a čistenie vykonávajte vždy pri vypnutom motore a vytiahnutom konektore zapaľovacej sviečky. Hrozí nebezpečenstvo poranenia! Prístroj nechajte pred všetkými údržbovými a čistiacimi prácami vychladnúť. Prvky motora sú horúce. Hrozí nebezpečenstvo poranenia a popá- lenia! Produkt sa môže nečakane spustiť a spôsobiť tak poranenia. - Pred všetkými čistiacimi a montážnymi prácami vypnite motor. - Nechajte vychladnúť motor. - Konektor zapaľovacej sviečky (12) vytiahnite zozapaľova- cej sviečky (12a).

• Pravidelná, dôsledná údržba je potrebná, aby ste zaručili nemennú bezpečnostnú úroveň a výkon prístroja.

• Dohliadnite na to, aby boli všetky matice, čapy askrutky dôkladne utiahnuté aaby bol prístroj v bezpečnom pra- covnom stave.

• Pravidelne kontrolujte zberný kôš na trávu (16) ohľadom opotrebovania alebo straty funkčnosti.

• Z bezpečnostných dôvodov vymeňte opotrebované alebo poškodené diely.

• Skontrolujte bezpečné pripevnenie kolies (11).

• Na zaistenie ľahkosti chodu kolies (11) odporúčame vyčistiť nápravy a náboje kolies aspoň raz za sezónu.

• Práce, ktoré nie sú opísané v tomto návode na obsluhu, by sa mali vykonávať len v autorizovanej odbornej dielni.

16.1 Výmena noža (19) (obr. 13)

m Pozor! Pri prácach s poškodeným nožom (19) vzniká ne- bezpečenstvo poranenia. - Noste ochranné rukavice! Z bezpečnostných dôvodov nechajte nôž (19) ostriť a vyva- žovať len autorizovanou odbornou dielňou. Na dosiahnutie optimálneho pracovného výsledku odporúčame nechať raz ročne skontrolovať nôž (19). Pri výmene noža (19) sa smú používať len originálne náhrad- né diely.

ručičiek pomocou kľúča na skrutky veľ. 17 (nie je v rozsa- hu dodávky) z vretena motora (22). Odstráňte podložku (21).

4. Nový nôž (19) namontujte v opačnom poradí. Správne

upevnite nožovú skrutku (20). Uistite sa, že je nôž (19) správne umiestnený a v jednej rovine s vretenom motora (22).

5. Uťahovací moment nožovej skrutky (20) je 45 Nm. Pri

výmene noža (19) vymeňte aj nožovú skrutku (20).

16.1.1 Poškodené nože (19)

Ak sa nôž (19) dostane do kontaktu s prekážkou, okamžite vypnite motor a vytiahnite konektor zapaľovacej sviečky (12).

• Skontrolujte, či nôž (19) nie je poškodený.

• Poškodené alebo ohnuté nože (19) sa musia vymeniť.

• Nikdy ohnutý nôž (19) znovu nenarovnávajte.

• Nikdy nepracujte s ohnutým alebo silno opotrebovaným nožom (19), to zapríčiňuje vibrácie a môže mať za násle- dok ďalšie poškodenia kosačky na trávu.

16.2 Kontrola hladiny oleja (obr. 9)

m VAROVANIE! Ohrozenie zdravia! Vdýchnutie benzínových pár/výparov mazacieho oleja mô- že viesť k ťažkých poškodeniam zdravia, strate vedomia a v extrémnom prípade k smrti. - Nevdychujte benzínové pary/výpary mazacieho oleja. - Produkt prevádzkujte len v exteriéri. UPOZORNENIE! Poškodenie výrobku Ak sa produkt prevádzkuje bez motorového a prevodového oleja, ale je ho príliš málo, môže to viesť k poškodeniam mo- tora. - Pred uvedením do prevádzky doplňte benzín a olej. Pro- dukt sa dodáva bez motorového a prevodového oleja. - Používajte len motorový olej SAE 10W-30 alebo SAE 10W-40. UPOZORNENIE! Poškodenia životného prostredia! Vypustený olej môže trvalo znečistiť životné prostredie. Kva- palina je vysoko toxická a môže viesť k znečisteniu vody. - Naplňte/vyprázdnite olej len na rovných a pevných povr- choch. - Použite plniace hrdlo alebo lievik. - Zachyťte vypustený olej do vhodnej nádoby. - Okamžite a dôkladne utrite rozliaty olej a zlikvidujte han- dru podľa miestnych predpisov. - Zlikvidujte olej podľa miestnych predpisov.

5. Hladina oleja musí byť siahať po strednú značku na mier-

6. Ak je hladina oleja príliš nízka, doplňte odporúčané

Výmena motorového oleja by sa mala vykonávať ročne pred začatím sezóny pri motore zohriatom na prevádzkovú teplotu a vypnutom motore. Používajte len motorový olej SAE 10W-30 alebo SAE 10W-

4. Opäť pevne naskrutkujte veko palivovej nádrže (7).

5. Aby sa zabezpečilo, že v karburátore nezostane žiaden

benzín, musí sa zvyšné palivo z karburátora vypustiť. Umiestnite vhodnú nádobu (nie je v rozsahu dodávky) pod karburátor a otvorte skrutku karburátora (23) pomo- cou kľúča na skrutky veľ. 10 (nie je v rozsahu dodávky).

16.5 Údržba vzduchového filtra (9a) (obr. 14)

m NEBEZPEČENSTVO! Nebezpečenstvo požiaru a výbuchu! Palivo sa môže pri nesprávnom čistení vznietiť a prípadne vybuchnúť. To vedie k ťažkým popáleninám alebo k smrti. - Vyčistite vzduchový filter (9a) len vyklepaním. - Nikdy nečistite vzduchový filter (9a) benzínom alebo horľavými rozpúšťadlami. UPOZORNENIE! Nebezpečenstvo poškodenia! Prevádzka motora bez nasadeného filtračného prvku môže viesť k poškodeniam motora. - Nikdy nenechajte bežať motor bez nasadeného prvku vzduchového filtra. Znečistené vzduchové filtre (9a) znižujú výkon motora vply- vom príliš malého prívodu vzduchu ku karburátoru. Preto je nevyhnutná pravidelná kontrola. Vzduchový filter (9a) by sa mal kontrolovať každých 25 pre- vádzkových hodín a vprípade potreby vymeniť. Vzduchový filter (9a) sa pri veľmi prašnom vzduchu musí kontrolovať čas- tejšie.

4. Vložte vzduchový filter (9a) späť na miesto a nasaďte

kryt vzduchového filtra (9).

16.6 Údržba zapaľovacej sviečky (12a)

(obr. 15+16) Skontrolujte zapaľovaciu sviečku (12a) až po 10 prevádzko- vých hodinách ohľadom znečistenia a vyčistite ho prípadne pomocou kefy z medeného drôtu. Údržbu zapaľovacej svieč- ky (12a) vykonávajte každých 50 prevádzkových hodín.

1. Vytiahnite konektor zapaľovacej sviečky (12) otočným

2. Odstráňte zapaľovaciu sviečku (12a) pomocou kľúča na

zapaľovacie sviečky (nie je v rozsahu dodávky).

3. Použitím škáromeru nastavte vzdialenosť na 0,75 mm

(0,030“). Znovu namontujte zapaľovaciu sviečku (12a) a dbajte na to, aby ste ju nedoťahovali príliš pevno.

16.7 Páka motorovej brzdy (2) (obr.1+ 12)

Motor je vybavený mechanickou brzdou, ktorá sa musí pra- videlne kontrolovať. Po uvoľnení páky motorovej brzdy (2) sa musí nôž (19) zastaviť do 7 sekúnd. Bežiaci nôž (19) vydáva zreteľné zvuky vetra. Chod noža (19) je signalizovaný vydávaným zvukom vetra a môže sa tak kontrolovať. Upozornenie: Ak zistíte, že zariadenie na zastavenie noža nefunguje správne, kontaktujte zákaznícky servis resp. odbor- nú dielňu. Dbajte na to, aby bol prístroj v perfektnom stave počas celej svojej životnosti. Neodborná údržba môže viesť k životu ne- bezpečným poraneniam.

Po oprave alebo údržbe sa uistite, že sú namontované všetky bezpečnostné diely a v bezchybnom stave. Diely, ktoré môžu spôsobovať nebezpečenstvá, uchovávajte mimo dosahu iných osôb a detí. Pozor: Podľa zákona o zodpovednosti za chyby výrobkov ne- ručíme za chyby, ktoré boli spôsobené neodbornými opravami alebo nepoužívaním originálnych náhradných dielov. Poverte zákaznícky servis alebo autorizovaného odborníka. To isté platí aj pre diely príslušenstva. Vprípade otázok uveďte, prosím, nasledujúce údaje:

• údaje ztypového štítka stroja,

• údaje ztypového štítka motora. Dôležité upozornenie preprípad opravy: Vprípade zasielania prístroja naopravu majte na pamäti, že prístroj sa zbezpečnostných dôvodov musí zasielať na servis- nú stanicu bezoleja apaliva.

16.9 Náhradné diely/príslušenstvo

Nôž – č. art.: 7911200630 Motorový olej – výr. č.: 7850000025

16.10 Servisné informácie

Je potrebné dbať na to, že pri tomto produkte podliehajú na- sledujúce diely použitiu primeranému alebo prirodzenému opotrebovaniu, resp. nasledujúce diely sú potrebné ako spot- rebné materiály.108 SK

18. Odstraňovanie porúch

V nasledujúcej tabuľke sú uvedené príznaky chýb a je tam opísané, ako môžete urobiť nápravu, keď váš stroj nepracuje správne. Ak pomo- cou toho nedokážete lokalizovať a odstrániť problém, obráťte sa na vašu servisnú dielňu. Porucha Možná príčina Náprava Nepokojný chod, silné vibrácie prístroja Povolené skrutky Skontrolujte skrutky. Povolené pripevnenie noža Skontrolujte pripevnenie noža. Nevyvážený nôž Vymeňte nôž. Motor nebeží Nestlačená páka motorovej brzdy Stlačte páku motorovej brzdy. Nesprávna poloha plynovej páky Skontrolujte nastavenie. Chybná zapaľovacia sviečka Vymeňte zapaľovaciu sviečku. Benzínová nádrž prázdna Doplňte palivo. Znečistené palivo Vyprázdnite benzínovú nádrž a naplňte čistým palivom. Studené prostredie Stlačte palivové čerpadlo „Primer“. Motor je chybný Vyhľadajte autorizovaný servis. Motor nebeží pokojne Vzduchový filter znečistený Vyčistite vzduchový filter. Zapaľovacia sviečka znečistená Vyčistite zapaľovaciu sviečku. Trávnik je žltý, rez je nepravidelný Nôž nie je ostrý Naostrite nôž. Príliš malá výška kosenia Nastavte správnu výšku. Vyhadzovanie trávnika je nečisté Príliš malá výška kosenia Nastavte výšku rezu. Opotrebovaný nôž Vymeňte nôž. Upchatý zberný kôš na trávu Vyprázdnite zberný kôš na trávu alebo uvoľnite upchatie. Diely podliehajúce opotrebovaniu*: zapaľovacia sviečka, vzduchový filter, nôž, klinový remeň.

Upozornenia k baleniu Baliace materiály sa dajú recyklovať. Pro- sím, likvidujte balenia ekologicky. O možnostiach likvidácie opotrebovaného prí- stroja sa informujte na vašej samospráve alebo štátnej správe. Palivá a oleje

• Pred likvidáciou prístroja sa musí benzínová nádrž a nádo- ba na motorový olej vyprázdniť!

• Palivo a motorový olej nepatria do domového odpadu, ale musia sa zbierať, resp. likvidovať oddelene!

• Prázdne olejové a palivové nádrže sa musia ekologicky zlikvidovať.109SK

Vážená zákazníčka, vážený zákazník, naše výrobky podliehajú prísnej kontrole kvality. V prípade, že nebude prístroj napriek tomu bezchybne fungovať, je nám to veľmi ľúto a prosíme Vás, aby ste sa obrátili na našu servisnú službu na adrese uvedenej na tomto záručnom liste. Radi Vám budeme k dispozícii taktiež telefonicky na uvedenom servisnom telefónnom čísle. Pri uplatňovaní nárokov na záručné plnenie platia nasledujúce podmienky:

• Tieto záručné podmienky upravujú dodatočné záručné plnenie. Vaše zákonné nároky na záruku nie sú touto zárukou dotknuté. Naše záruč- né plnenie je pre Vás zadarmo.

• Záručné plnenie sa vzťahuje výlučne len na nedostatky, ktoré sú spôsobené chybami materiálu alebo výrobnými chybami, a je obmedzené na odstránenie týchto nedostatkov resp. výmenu prístroja. Prosím, dbajte na to, že naše prístroje neboli svojim určením konštruované na pro- fesionálne, remeselnícke ani priemyselné použitie. Táto záručná zmluva sa preto neuzatvára, ak sa prístroj bude používať v profesionálnych, remeselníckych alebo priemyselných prevádzkach ako aj na činnosti rovnocenné s takýmto použitím. Z našej záruky sú okrem toho vylúčené náhradné plnenie za škody pri transporte, škody spôsobené nedodržaním návodu na montáž alebo na základe neodbornej inštalácie, nedodržaním návodu na použitie (ako napr. pripojením na nesprávne sieťové napätie alebo druh prúdu), zneužívaním alebo nesprávnym používaním (ako napr. preťaženie prístroja alebo použitie neprípustných pracovných nástrojov alebo príslušenstva), nedodržaním pokynov pre údržbu a bezpečnostných pokynov, vniknutím cudzích telies do prístroja (ako napr. piesok, kamene alebo prach), použitím násilia alebo cudzieho pôsobenia (napr. škody spôsobené pádom), a taktiež je vylúčené bežné opotrebenie primerané použitiu. Nárok na záruku zaniká, ak už boli na prístroji svojvoľne uskutočnené zásahy.

• Doba záruky je 3 roky a začína sa dátumom nákupu prístroja. Nároky na záruku sa musia uplatniť pred koncom uplynutia záručnej doby do dvoch týždňov od zistenia nedostatku. Uplatnenie nárokov na záruku po uplynutí záručnej doby je vylúčené. Oprava alebo výmena prístroja nevedie k predľženiu záručnej doby ani nedochádza na základe tohto plnenia ku vzniku novej záručnej doby pre prístroj ani pre akékoľvek inštalované náhradné diely. To platí taktiež pri nasadení miestneho servisu.

• Pre uplatnenie Vášho nároku na záruku sa, prosím, obráťte na nižšie uvedenú adresu servisu. Pokiaľ reklamácia prebieha počas záručnej doby, dáme Vám k dispozícii formulár o vrátení tovaru, s ktorým nám môže svoj chybný prístroj bezplatne poslať späť. Prosím, popíšte nám čo najpresnejšie dôvod reklamácie. Ak spadá defekt prístroja pod naše záručné plnenie, dostanete obratom naspäť opravený alebo nový prístroj. Samozrejme Vám radi opravíme závady na prístroji na vaše náklady, ak tieto závady nespadajú alebo už nespadajú do rozsahu záruky. Prosím, pošlite nám v takom prípade prístroj na našu servisnú adresu. Priama linka servisu (SK):

20. Rozpadový výkres
