NÁVOD NA OBSLUHU WX176.1 WORX

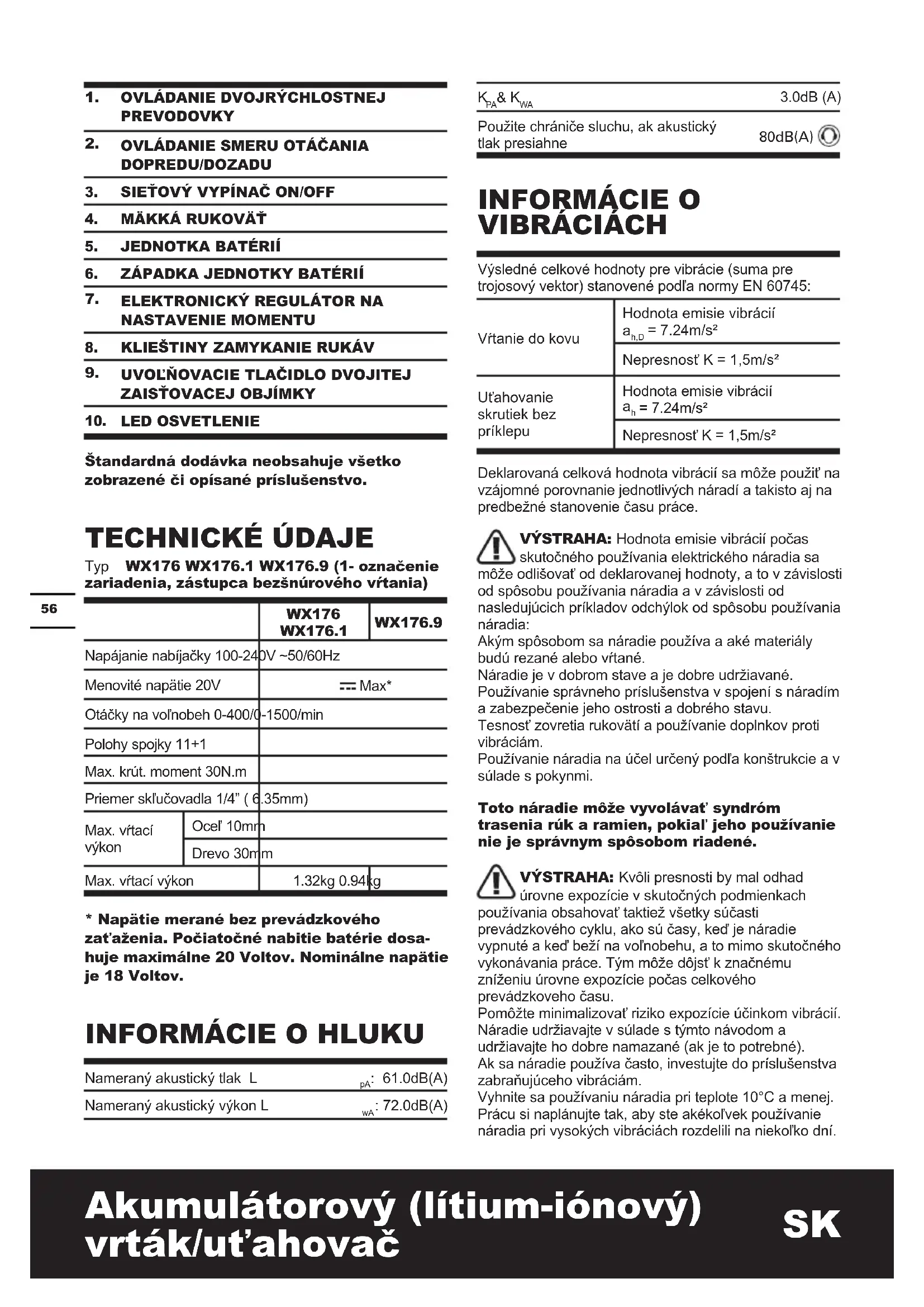

• Napätie merané bez prevádzkového zaťaženia. Počiatočné nabitie batérie dosa- huje maximálne 20 Voltov. Nominálne napätie je 18 Voltov.

Nameraný akustický tlak L

Výsledné celkové hodnoty pre vibrácie (suma pre trojosový vektor) stanovené podľa normy EN 60745: Vŕtanie do kovu Hodnota emisie vibrácií

h,D = 7.24m/s² Nepresnosť K = 1,5m/s² Uťahovanie skrutiek bez príklepu Hodnota emisie vibrácií

= 7.24m/s² Nepresnosť K = 1,5m/s² Deklarovaná celková hodnota vibrácií sa môže použiť na vzájomné porovnanie jednotlivých náradí a takisto aj na predbežné stanovenie času práce. VÝSTRAHA: Hodnota emisie vibrácií počas skutočného používania elektrického náradia sa môže odlišovať od deklarovanej hodnoty, a to v závislosti od spôsobu používania náradia a v závislosti od nasledujúcich príkladov odchýlok od spôsobu používania náradia: Akým spôsobom sa náradie používa a aké materiály budú rezané alebo vŕtané. Náradie je v dobrom stave a je dobre udržiavané. Používanie správneho príslušenstva v spojení s náradím a zabezpečenie jeho ostrosti a dobrého stavu. Tesnosť zovretia rukovätí a používanie doplnkov proti vibráciám. Používanie náradia na účel určený podľa konštrukcie a v súlade s pokynmi. Toto náradie môže vyvolávať syndróm trasenia rúk a ramien, pokiaľ jeho používanie nie je správnym spôsobom riadené. VÝSTRAHA: Kvôli presnosti by mal odhad úrovne expozície v skutočných podmienkach používania obsahovať taktiež všetky súčasti prevádzkového cyklu, ako sú časy, keď je náradie vypnuté a keď beží na voľnobehu, a to mimo skutočného vykonávania práce. Tým môže dôjsť k značnému zníženiu úrovne expozície počas celkového prevádzkoveho času. Pomôžte minimalizovať riziko expozície účinkom vibrácií. Náradie udržiavajte v súlade s týmto návodom a udržiavajte ho dobre namazané (ak je to potrebné). Ak sa náradie používa často, investujte do príslušenstva zabraňujúceho vibráciám. Vyhnite sa používaniu náradia pri teplote 10°C a menej. Prácu si naplánujte tak, aby ste akékoľvek používanie náradia pri vysokých vibráciách rozdelili na niekoľko dní.57 Akumulátorový (lítium-iónový) vrták/uťahovač

WX176 WX176.1 WX176.9 Jednotka Batérií 1 1 / Nabíjačka 1 1 / Sada vrtákov 16 kusov (WA1115) 1 / 1 Sada vrtákov 100 kusov (WA1114) / 1 / Odporúčame príslušenstvo kúpiť v rovnakom obchode ako samotné náradie. Podrobnejšie informácie sú pribalené k jednotlivému príslušenstvu. Odborní predavači vám pomôžu a poradia. Odporúčané rozmery vodiacich otvorov pre skrutky

1. Používajte prídavné rukoväti, dodané s

náradím. Ak stratíte nad náradím kontrolu, môže dôjsť k zraneniu osôb.

2. Pri vykonávaní takej práce, pri ktorej

by mohol nástroj natrať na skryté elektrické vedenia , držte náradie len za izolované plochy rukovätí. Kontakt s elektrickým vedením, ktoré je pod napätím, môže dostať pod napätie aj kovové súčiastky náradia a spôsobiť zásah elektrickým prúdom. BEZPEČNOSTNÉ POKYNY PRE SKRUTKOVAČ

1. Držte ručné elektrické náradie len za

izolované plochy rukovätí, ak vykonávate takú prácu, pri ktorej by mohla skrutka natrať na skryté elektrické vedenia. Kontakt skrutky s elektrickým vedením, ktoré je pod napätím, môže dostať pod napätie aj kovové súčiastky náradia a spôsobiť zásah elektrickým prúdom. BEZPEČNOSTNÉ

a) Nepokúšajte sa demontovať, rozoberať alebo rozrezávať batérie alebo jej články. b) Batériu neskratujte. Neukladajte batérie náhodne v škatuliach alebo v zásuvkách, kde by mohlo dôjsť k ich vzájomnému skratovaniu alebo k skratovaniu spôsobenému inými predmetmi. Ak sa batéria nepoužíva, udržujte ju v bezpečnej vzdialenosti od sponiek na papiere, mincí, kľúčov, klincov, skrutiek alebo iných malých kovových predmetov, ktoré môžu spôsobiť prepojenie kontaktov batérie. Skratovanie kontaktov batérie môže spôsobiť popáleniny alebo požiar. c) Nevystavujte batériu pôsobeniu tepla alebo ohňa. Vyvarujte sa skladovania batérií na otvorenom slnku. d) Nevystavujte batériu mechanickým rázom. e) Ak dôjde k úniku kvapaliny z batérie, zabráňte tomu, aby sa táto kvapalina dostala do kontaktu s pokožkou alebo aby zasiahla oči. Ak dôjde k takému kontaktu, zasiahnuté miesto umyte značným množstvom vody a vyhľadajte lekárske ošetrenie. f) Ak dôjde k požitiu kvapaliny z batérie, vyhľadajte okamžite lekárske ošetrenie. g) Udržujte batérie čisté a suché. h) Ak sú svorky batérie znečistené, utrite ich čistou a suchou handričkou.

i) Batéria musí byť pred použitím nabitá.

Vždy postupujte podľa uvedených pokynov a používajte správny postup nabíjania. j) Nenechávajte batériu nabíjať, ak nebude batéria použitá. k) Po dlhodobom uložení budete možno musieť vykonať niekoľko cyklov nabíjania a vybíjania, aby batéria dosiahla svoj maximálny výkon. l) Batéria poskytuje najvyšší výkon, ak sa používa pri bežnej izbovej teplote (20°C ± 5°C). m) Pri likvidácii batérií oddeľte od seba batérie s odlišnými elektrochemickými systémami. n) Vykonávajte nabíjanie iba v nabíjačke, ktorá je špecikovaná spoločnosťou WORX. Nepoužívajte inú nabíjačku, než je nabíjačka špeciálne dodaná na použitie s týmto zariadením. Nabíjačka, ktorá je vhodná pre jeden typ batérie, môže pri použití iného typu batérie vytvárať riziko spôsobenia požiaru. o) Nepoužívajte žiadnu batériu, ktorá nie je určená na použitie s týmto zariadením. p) Ukladajte batérie mimo dosahu detí. q) Uschovajte originálnu dokumentáciu k tomuto výrobku na budúce odkazy. r) Ak sa zariadenie nepoužíva, vyberte z neho batériu. s) Vykonávajte riadnu likvidáciu batérie.58 Akumulátorový (lítium-iónový) vrták/uťahovač

SYMBOLY Kvôli zníženiu rizika poranenia je potrebné, aby si používateľ najprv prečítal návod Výstraha Používajte ochranu sluchu Používajte ochranu očí Používajte protiprachovú masku Nevystavujte dažďu alebo vode Nevystavujte ohňu Používajte ochranné rukavice Li-I on Batérie nezahadzujte. Vyčerpané batérie odneste do miestneho zberného (recyklačného) miesta špeciálneho odpadu. Veľká hodnota momentu Malá hodnota momentu Drevo Kov Vysoké otáčky Nízke otáčky Elektrické výrobky sa nesmú likvidovať spolu s domácim odpadom. Recyklujte v zberných miestach na tento účel zriadených. O možnosti recyklácie sa informujte na miestnych úradoch alebo u predajcu xINR18/65-y: Valcové batérie Li-Ion s maximálnym priemerom 18 mm a maximálnou výškou 65 mm; „x“ predstavuje počet článkov so sériovým zapojením, ak je iba 1, použije sa medzera; „-y“ predstavuje počet článkov s paralelným zapojením, ak je iba 1, použije sa medzera.

Náradie je určené na vŕtanie (vrátane vodiacich otvorov) do dreva, kovu a plastov, taktiež na uťahovanie a uvoľňovanie spájacích prvkov.

Vybratie batérie Pozrite Obr. A1 Nabíjanie batérie Podrobné informácie nájdete v návode na použitie nabíjačky Pozrite Obr. A2 Nasadenie batérie Pozrite Obr. A3 ZOSTAVENIE Upínanie nástrojov Pozrite Obr. B Vyberanie nástrojov Pozrite Obr. C59 Akumulátorový (lítium-iónový) vrták/uťahovač

OBSLUHA Otáčanie dvojitej zaisťovacej objímky Pozrite Obr. D

DOZADU VAROVANIE: Smer otáčania nikdy nemeňte, kým sa motor otáča, počkajte, kým sa stroj zastaví! Pozrite Obr. E1, E2, E3 OVLÁDANIE DVOJRÝCHLOSTNEJ PREVODOVKY VAROVANIE: Aby sa zabránilo poškodeniu prevodovky, vždy pred preradením prevodov počkajte, kým sa zaisťovacia objímka úplne nezastaví. Pozrite Obr. F Vŕtanie/nastavenie uťahovacieho momentu Pozrite Obr. G

SIEŤOVÝ VYPÍNAČ ON/OFF

VAROVANIE: Nenechajte náradie dlhší čas pracovať pri nízkych otáčkach, inak sa prehreje. Pozrite Obr. H

POUŽITIE PRACOVNÉHO SVIETIDLA LED

(Pozrite Obr. H) VAROVANIE: Ak chcete vypnúť svetlo, stlačte vypínač a uistite sa , že otočný ovládač Dopredu/ Dozadu je v polohe Doprava/Doľava. Svietidlo LED je tiež indikátorom vybitia batérie. Pri poklese napätia bude blikať. Toto náradie a batéria sú vybavené ochranným systémom. Ak bude LED kontrolka rýchlo blikať a keď zhasne, systém automaticky odpojí napájanie náradia, aby bola predĺžená prevádzková životnosť batérie. Náradie sa počas práce automaticky zastaví, ak sa dostane toto náradie alebo batéria do jedného z nasledujúcich stavov:

• Preťaženie: Náradie je ovládané spôsobom, pri ktorom je odoberaný abnormálne vysoký prúd. V takej situácii uvoľnite spúšťací spínač na náradí a ukončite prácu, ktorá spôsobila preťaženie náradia. Potom znovu stlačte spúšťací spínač, aby došlo znovu k spusteniu náradia.

• Prehriatie: Ak nedôjde pri vyššie uvedenom stave k spusteniu náradia, došlo k prehriatiu náradia a batérie. V takej situácii nechajte náradie a batériu pred opätovným stlačením spúšťacieho spínača dostatočne vychladnúť.

• Nízke napätie batérie: Zostávajúca kapacita batérie je príliš nízka a náradie nebude pracovať. V takom prípade vyberte batériu a vykonajte jej nabitie.

STLAČÍM VYPÍNAČ? Posuvný spínač na hornej časti vŕtačky prepínajúci smer otáčania je v polohe zablokované. Odblokujte spínač presunutím do požadovaného smeru otáčania. Potlačte vypínač a vŕtačka sa začne otáčať.

2. VŔTAČKA SA ZASTAVÍ SKÔR, AKO JE

SKRUTKA ÚPLNE PRITIAHNUTÁ. PREČO? Na konci mäkkej rukoväte vyhľadajte Otočný regulátor elektronického nastavenia krútiaceho momentu (7). Poloha 1 znamená najnižší moment (silu na zakrúcanie skrutiek), poloha 11 poskytuje najvyšší moment (silu na zakrúcanie skrutiek). Poloha je určená na vŕtanie. Nastavte elektronický regulátor na nastavenie momentu na vyššiu polohu, aby ste dosiahli lepšie výsledky.

3. PREČO SA VÝDRŽ JEDNOTKY BATÉRIÍ MENÍ

Problémy s dĺžkou nabíjania, dlhšie obdobie nečinnosti môžu znížiť kapacitu batérií a tým aj prevádzkový čas. Dá sa to napraviť, ak necháte batérie prejsť niekoľkými cyklami nabitia a vybitia vo vŕtačke. Náročné činnosti, ako zakrúcanie veľkých skrutiek do tvrdého dreva, spotrebujú energiu batérie rýchlejšie ako menej náročné činnosti. Jednotku batérií nenabíjajte pri teplote pod 0°C (32°F) ani nad 45°C (113°F) , inak to negatívne ovplyvní jej výkon.

4. PREČO SA VRTÁK NEDÁ ZASTRČIŤ DO

UPÍNACIEHO PÚZDRA ? Do upínacieho púzdra môžete zastrčiť iba šesťhranné násady 1/4”. Odporúčame používať násady / vrtáky dodané s vašou vŕtačkou / skrutkovačom.

5. PREČO PO OTOČENÍ DVOJITEJ

ZAISŤOVACEJ OBJÍMKY VŔTAČKA NEPRACUJE? Vŕtačka bude pracovať iba vtedy, ak je dvojitá zaisťovacia objímka otočená do správnej polohy, tak jako je znázorněné na obr. H. Pri otočení dvojitej zaisťovacej objímky do správnej polohy budete pouť zvuk “cvaknutie ”. ÚDRŽBA Pred vykonaním akéhokoľvek nastavovania, opráv alebo údržby vyberte z nástroja batériový modul. Vaše náradie si nevyžaduje žiadne dodatočné mazanie ani údržbu. Vaše náradie si nevyžaduje žiadny servisný zásah. Svoje náradie nikdy nečistite vodou alebo chemickými čistiacimi prostriedkami. Vytrite ho suchou handrou. Náradie ukladajte na suchom mieste. Vetracie otvory motora udržiavajte čisté. Ovládacie prvky zbavujte prachu. Cez vetracie štrbiny občas možno vidieť iskrenie komutátora. Je to normálny stav a nepoškodzuje to vaše náradie.60 Akumulátorový (lítium-iónový) vrták/uťahovač

PROSTREDIA Elektrické výrobky sa nesmú likvidovať spolu s domácim odpadom. Recyklujte v zberných miestach na tento účel zriadených. O možnosti recyklácie sa informujte na miestnych úradoch alebo u predajcu.

My, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln Vyhlasujeme, že tento výrobok Popis WORX Akumulátorový vrták/skrutkovač s lítium-iónovým akumulátorom Typ WX176 WX176.1 WX176.9 (1- označenie zariadenia, zástupca bezšnúrového vŕtania) Funkcie Vŕtanie/ Uťahovanie a uvoľňovanie skrutiek, matíc Zodpovedá nasledujúcim smerniciam: 2006/42/EC 2011/65/EU 2004/108/EC (pred 2016/04/20) 2014/30/EU (od 2016/04/20) spĺňa posudzované normy: EN 55014-1 EN 55014-2 EN 60745-1 EN 60745-2-1 EN 60745-2-2 Osoba oprávnená za zostavenie technického súboru: Názov Russell Nicholson Adresa Positec Power Tools (Europe)Ltd, PO Box 152, Leeds, LS10 9DS, UK Suzhou 2016/01/05 Allen Ding Zástupca vrchnej konštrukčnej kancelárie, Testovanie & Certikácia61 Berbequim/aparafusador sem fios com bateria de iões de lítio

Pri manipulácii buďte veľmi opatrní. V prípade poškodenia prepravného obalu nezaťažujte ani neprevážajte. Výskyt nebezpečenstva požiaru. Podrobnejšie informácie získate na telefónnom čísle :+86-512-65152811
