BRUKSANVISNING WX176.1 WORX

Alla tillbehör beskrivna eller avbildade nedan medfoljer inte standardprodukten.

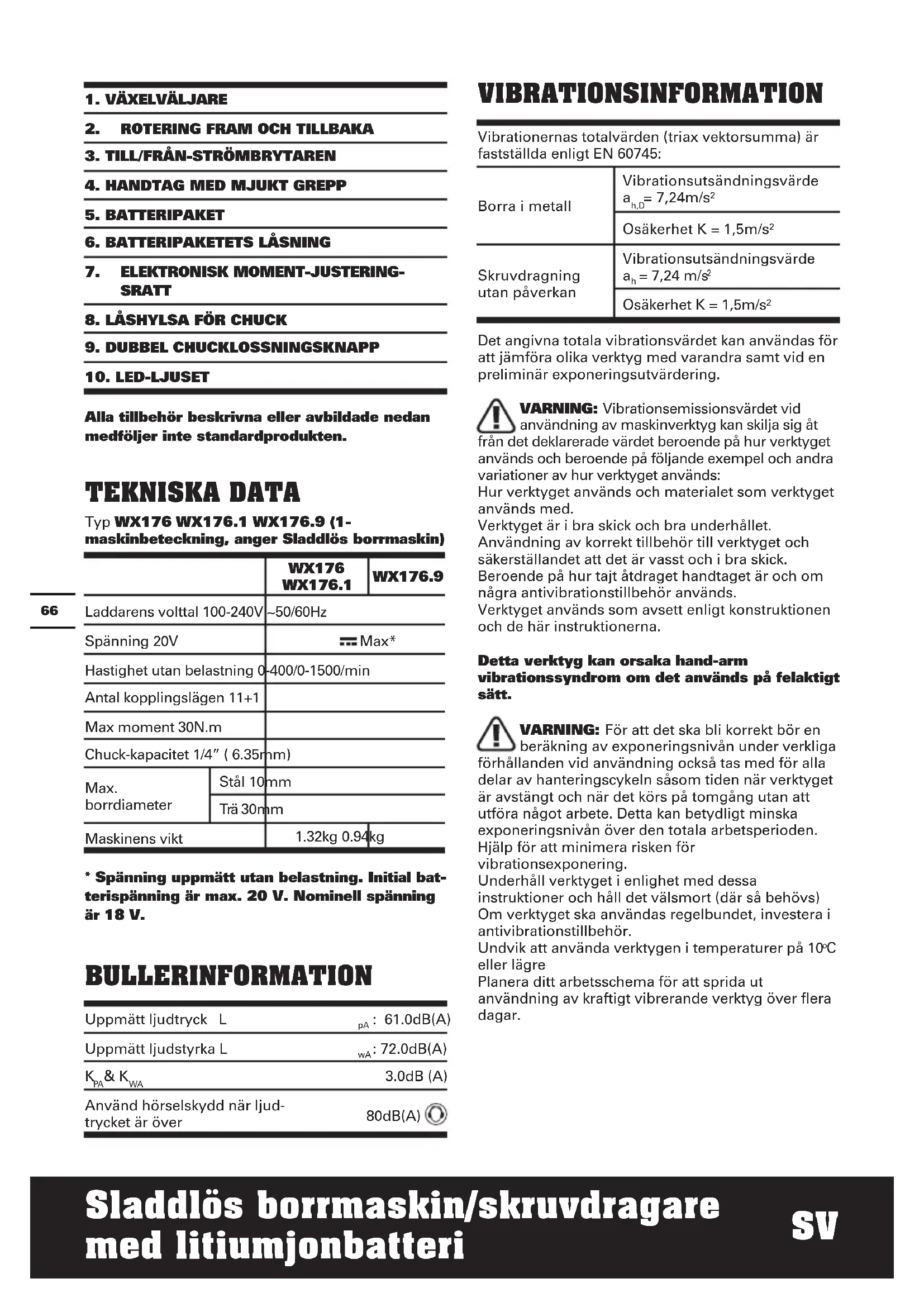

TEKNISKA DATA

Typ WX176 WX176.1 WX176.9 (1-maskinbeteckning, anger Sladdlos borrmaskin)

		WX176 WX176.1	WX176.9
Laddarens voltal 100-240V		~50/60Hz
Spanning 20V		=Max*
Hastighetutan belastning 0		400/0-1500/min
Antal kopplingslagen 11+1
Max moment 30N.m
Chuck-kapacitet 1/4" (6.35mm)
Max. borrdiameter	Stål 10mm
	Trä 30mm
Maskinens vikt		1.32kg 0.94kg

• Spanning uppmätt utan belastning. Initial batterispänning ar max. 20 V. Nominell spanning ar 18 V.

BULLERINFORMATION

Uppmätt ljudtryck L	pA: 61.0dB(A)
Uppmätt ljudstyrka L	wA: 72.0dB(A)
KpA & KwA	3.0dB (A)
Använd hörselskydd+när ljud-trycket ar over	80dB(A)

VIBRATIONSINFORMATION

Vibrationernas totalvarden (triax vektorsumma) ar fastställda enigt EN 60745:

Borra i metall	Vibrationsutsändningsvärde\( a_{h,D} \)=7,24m/s^2
	Osäkerhet K = 1,5m/s^2
Skruvdragningutan påverkan	Vibrationsutsändningsvärde\( a_h \) = 7,24 m/s^2
	Osäkerhet K = 1,5m/s^2

Det angivna totala vibrationsvardet kan anvandas for att jamfora olica verktyg med varandra somt vid en preliminar exponeringsutvddering.

WARNING: Vibrationsemissionsvärdet vid

användning av maskinverktyg kan skilja sig Åt

frän det deklarerade värdet beroende på hur verktyget används och beroende på foljande exempl och andra variationer av hur verktyget används:

Hur verktyget används och materialet som verktyget används med.

Verktyget ar i bra skick och bra underhallet.

Användning av korrekt tillbehör till verktyget och sakerställandet att det ar vasst och i bra skick.

Beroende på hur taj atdraget handtaget ar och om nagra antivibrationstillbehör används.

Verktyget används som avsett enlicht konstruktionen och de här instruktionerna.

Detta verktyg kan orsaka hand-arm vibrationssyndrom om det används på felaktigt satt.

WARNING: For att det ska bli korrekt bör en

beräkning av exponeringsniv'an under verkliga forhällanden vid användning okså tas med for alla delar av hanteringscykeln sasom tiden nar verktyget ar avstängt och när det körs på tomgang utan att utföra nagot arbete. Detta kan betydligt minsa exponeringsniv'an over den totala arbetsperioden.

Underhäll verktyget i enlighet med dessa

instruktioner och häll det vãsmort (där sá behövs)

Om verktyget ska anvandas regelbundet, investera i antivibrationstellbehör.

Undvik att anvanda verktygen i temperaturer på 10^ eller lagre

Planera ditt arbetsschema for att sprida ut

användning av kraftigt vibrerande verktyg over flera dagar.

TILLBEHÖR

	WX176	WX176.1	WX176.9
Batteripaket 1 1 /
Laddare 1 1 /
Borrset 16 delar (WA1115)	1 / 1
Borrset 100 delar (WA1114)	1 / 1

Vi rekommenderar att du koper dina tillbehör fran
samma Återförsäljare som du köpteprodukten fran.
Läs pa tillbehorens forpackning for mera information.
Din Återförsäljare kan också hjälpa dig och ge dig råd.

Rekommenderad storlek for forborrade hal for skruvar

∅	3mm 3	5mm 4m	m 4.5mm
∅	1.5mm	2mm 2.5m	nm 3mm

1. Om det finns medfoljande handtag till maskinen, använd dem. Om du forlorar kontroll over maskinen kan det leda till persorskada.
2. Håll handverktyget vid vadderade greppytor, vid utförande av arbete)där skärverktyget kan skada dolda ledninger. Skärverktygets kontakt med en spanningsforande ledning kan orsaka att oskyddade metalldelar pa handverktyget ger användaren en elektrisk chock.

SÄKERHETSANVISNING FÖR SKRUVMEJSEL

1. Hall elverktyget i de isolerade greppytorna när du genomfor en manöver där fästanordningen kan komma i kontakt med dolda elledninger. Fästanordninger som kommen i kontakt med en strömforande ledning kan innebära att ocksä exponerade metalldelar

av verktyget blir strömledande vilket kan ge användaren en elchock.

SÄKERHETSFORESKRIFT-ER FÜR BATTERIET

a) Ta inte isär batteriet, öppna inte heller batteriet eller särå pa battericeller.
b) Kortslut inte batteriet. Förvara inte batteriet på att slarvigt satt i en lada)daret kan kortslutas ell skadas av ledande material. När batteriet inte används,hall det borta frän metallobjectk, sasom pappersgem, pengar, nycklar, naglar, skruvar erler andra sma metallobjectk som kan leda ström frän en terminal till en annan. Om batteriterimalerna kortsluter varandra kan de fororsaka brandrisk.
c) Exponeraintebatterietforeldellervarme. Undvikforvaringidirekt solljus.
d) Utsatt inte batteriet for mekanisk chock.
e) Om batteriet lacker, lát inte vätskan komma i kontakt med hud eller ögon. Om säända skulle hända, skölj med mycket vatten och sök lärkarhjalp.
f) Sök omedelbar lækarhjälp om nagon harsvalt en battericell eller batteriet.
g) Håll batteriet rent och torrt.
h) Torka av batteriet om det blir smutsigt med en torr, ren trasa.
i) Batteriet maste laddas fore anvandning. Anvand den har bruksanvisningen for att ladda batteriet korrekt.
j) Låt inte batteriet stå på laddning;när det inte används.
k) After lang tids användning kan det blinödvändigt att ladda och ladda ur batterieet mga gänger for att na maximal prestanda.
I) Batterier fungerar bäst när de används vid normal rumstemperatur (20 °C ± 5 °C).
m) När du kasserar batteriet, se till att hälla batterier med olika elektrokemiska system ifrän varandra.
n) Ladda endast med laddare av varumarket WORX. Använd ingen annan laddare an den som specifikt ska anvandas med det har batteriet. En laddare som passar for en viss typ av batteri kan Förorsaka brandrisk vid användning tillsammans med att annat batteri.
o) Använd inte att batteri som inte År avsett for användning med det här verktyget.
p) Håll batteriet borta是从 barn.
q) Behäll den ursprungliga brauksanvisingen für framtida användning.
r) Plocka ur batteriet fran verktyget da det inte anvands.
s) Kassera batteriet på rätt sätt.

SYMBOLER

	För att minska risiken für skador@måste användaren lasa bruksanvisningen
	Varning
	Använd hörskelskydd
	Använd skyddsglasögon
	Använd skyddsmask
	Färe ej utsättas För regn eller vatten
	Färe ej uppeldas
Li-lon	Kasta inte batterier i soptunnan. Lämna uttjänta batterier till din lokala uppsamlings eller Återvinningsstation.
	Använd skyddshandskar
	Stort vridmoment
	Litet vridmoment

Trä

Metall

Hög hastighet

Låg hastighet

Uttjänade elektriska maskiner fär inte kasseras som hushållsavfall. Använd Återvinningsfaciliteter om det finns tillgangligt. Kontrollera med din äterförsäljare eller vilka lokala föreskrifter som foreligger.

xINR18/65-y: Cylindriska litiumjonbattericeller med max diameter på 18 mm och max höjd på 65 mm; "x" representar ett antal serieskopplade celer, tomt om 1. "-y" Representerar ett antal parallellt anslutna celer, tomt om 1.

BRUKSANVISNING

OBS: Innan du anvander verktyget, Ias nogaigenomBruksanvisingen.

Maskinen ar avsedd for borning (inklusive forborrning) i tra, metall och plast somt for att driva in och ta bort fastelement.

MONTERING OCH DRIFT

ÅTGÄRD FIGUR
INNAN ENHETEN TAS I BRUK
Ta bort batteriet	Ver Fig. A1
Ladda batteriet Mer information kan hittas i laddarens manual	Ver Fig. A2
Sättä i batteriet Ver Fig. A3
MONTERING
Sätta in delarna Ver Fig. B
Ta bort delarna Ver Fig. C
ANVÄNDARHANDLEDNING
Rotera den dubbla chicken Ver Fig. D
ROTERINGSKONTROLL FRAMÄT OCH BAKÄT VARNING: Försök aldrig öandra rotationsriktningen;när chicken roterar. Vänta tills den har stannat halt!	Ver Fig. E1, E2, E3
VÄXEL FÜR TVÅ HASTIGHETER VARNING: För att förhindra växelskador, låt alltid chicken stanna helt innan du byter växlar.	Ver Fig. F
Borrning/fästning Installling av vridmoment	Ver Fig. G
TILL/FRÄN-STRÖMBRYTAREN VARNING: Om borrmaskinen körns enLongre period med lågt varvital blir den invändigt mycket harm.	Ver Fig. H

ANVANDA LED-LJUS (Se H)

VARNING: For att slå på ljuset, tryck på Till/ Frän-strömbrytaren och försakra dig om att rotationskontrollen stared i laget höger/vänster. LED ar också en batterikapacitetsindikator. Denkommen attblinka nar effekten blir lag. Verktyget och batteriet ar utrustade med ett skyddssystem. När LED-ljuset blinkar snabbt och)darefter stängs avkommen systemet därefter automatiskt att koppla bort strömmen från verktygetfor att forlänga batteriets livslängd. Verktygetkommen att stanna automatiskt under användning ifall detoch/eller batteriet ar utsatt for nçgon av foljande situationer:

• Overladdning: Verktyget hanteras på ett satt som fär det att använda abnormt mycket ström. I handelse av detta scenario: slå frän väljaren på verktyget och avsluta användningen som fick verktyget att bli overladdat. Slå därefter tillbaka väljaren igen for att starta om verktyget.
• Overhettning: I handelse av scenariot ovarian, om verktyget inte startar kan det och batteriet vara overhettade. Om detta intraffar: lát verktyget och batteriet kylas ned innan du slär på strömmen igen.
• Låg spänning i batteriet: Den Återstaende kapaciteten i batteriet ar for låg vilket gör att verktyget inte kan användas. I handelse av detta sa avlågsna och ladda upp batteriet.

FELSÖKNING

1. VARFÖR STARTAR INTE BORRMASKINEN NÄR JAG TRYCKER PÅ STROMBRYTAREN?

Kontrollera laget pa riktningsvaljaren ovenfor strombrytaren. Den kanske star i mellanlaget (last). Flytta valjaren till att av sidolagena och forsok borra genom att trycka pa strombrytaren.

2. VARFÖR STANNAR BORRMASKINEN INNAN SKRUVEN ÄR HELT IDRAGEN?

Kontrolera momentpositionen hos den elektroniska momentjusteringsratten. Du hittar den elektroniska momentjusteringsratten (7) i slutet av det mjuka handtaget. Lage 1 ger det minsta momentet, Lage 11 det storsta momentet for skruvdragning. Lage ar avsett for borrning. Reglera den elektroniska momentjusteringsratten till en högre position for att na bättre resultat.

3. ORSAKER TILL ATT BATTERIPAKETEN VARAR OLIKA LANGE

Laddningsproblem som beskrivs ovan och om batteripaketet legat lagrat och inte anvants under en lang tid minskar batteriets driftstid. Detta kan atgårdas genom att laddas och laddas ur flera gänger genom att maskinen används och laddas upprepade gänger. Om maskinen belastas hårt, t.ex. genom att stora skruvar dras in i hårt trä, forbrukas batteriets energi snabbareän vid lätt belastning. Ladda inte batterierna vid temperaturer under 0^ (32^) aller over 45^ (113^) aftersom detta paverkar egenskaperna.

4. VARFÖR KAN INTE BORR SÄTTAS IN I CHUCKEN?

Endast 1 / 4'' sexkantsbitar fungerar medenna hylsa. Vi rekommenderar att du anvander borr/bitar som medfoljde Switchdriver.

5. VARFÖR FUNGERAR INTE BORREN EFTER ATT DUBBELCHUCKEN ROTERATS?

Borren kan bara fungera nar dubbelchucken befindner sig i ratt position som visas i figur H. Nar dubbelchucken narr ratt lage, kan du hora ett "klick"-Ijud.

UNDERHÄLL

Avlagsna batteripaketet fran verktyget innan du utfor nagon typ av justering, service eller underhall.

Ditt verktyg kraver inte extra smörjning aller.
underhäll.

Det finns inga delar som kan repareras i verktyget. Använd aldrig vatten eller kemiska medel for att rengöra verktyget. Torka rent med en torr trasa. Förvara alltid verktyget på en torr plats. Håll motorns ventileringsöppninger rena. Håll alla knappar friä frän damm. Ibland ser du kanske att det slär gnistor i ventileringsöppningarna. Det är normalt ochkommen inte att skada verktyget.

MILJÖSKYDD

Uttjänade elektriska maskiner fär inte

kasseras som hushàllsavfall. Använd

atervinningsfaciliteter om det finns tillgangligt.

Kontrollera med din Återförsäljare eller vilka lokala foreskrifter som foreligger.

DEKLARATION OM ÖVERENSSTÄMMELSE

Vi,

POSITEC Germany GmbH

Förklarar attenna Produkt,

Beskrivning WORX Sladdlos borrmaskin/ skruvdragare med litiumjonbatteri

maskinbeteckning, anger Sladdlos borrmaskin)

Funktion Borning/ Atdragning och lossning av skruvar, muttrar

Uppfyller foljande direktiv,

2006/42/EC

2011/65/EU

2004/108/EC (innan 2016/04/20)

2014/30/EU (after 2016/04/20)

Standarder overensstammer med

EN 55014-1

EN 55014-2

EN 60745-1

EN 60745-2-1

EN 60745-2-2

Personen som godkänts att sammanställa den teknika lien.

Nann Russell Nicholson

tester och certificering

1. PREKLOP HITROSTI
2. PREKLOP VRTENJA PROTI LEVI/DESNI
3. STIKALO ZA VKLOP/IZKLOP
4. OBLOGA ROCAJA
5. AKUMULATOR
6. GUMB ZA SPROSTITEV AKUMULATORJA
7. GUMB ZA NASTAVLJANJE ELEKTRONSKEGA NAVORA
8. ZAKLEPNI OBROC GLAVE
9. GUMB ZA SPROSTITEV DVOJNE CELJUSTI
10. LUCKA
