GEBRUIKSAANWIJZING WX176.1 WORX

Niet alle aufgebeidelde of beschreiben toebehoren worden standardmeegeleverd.

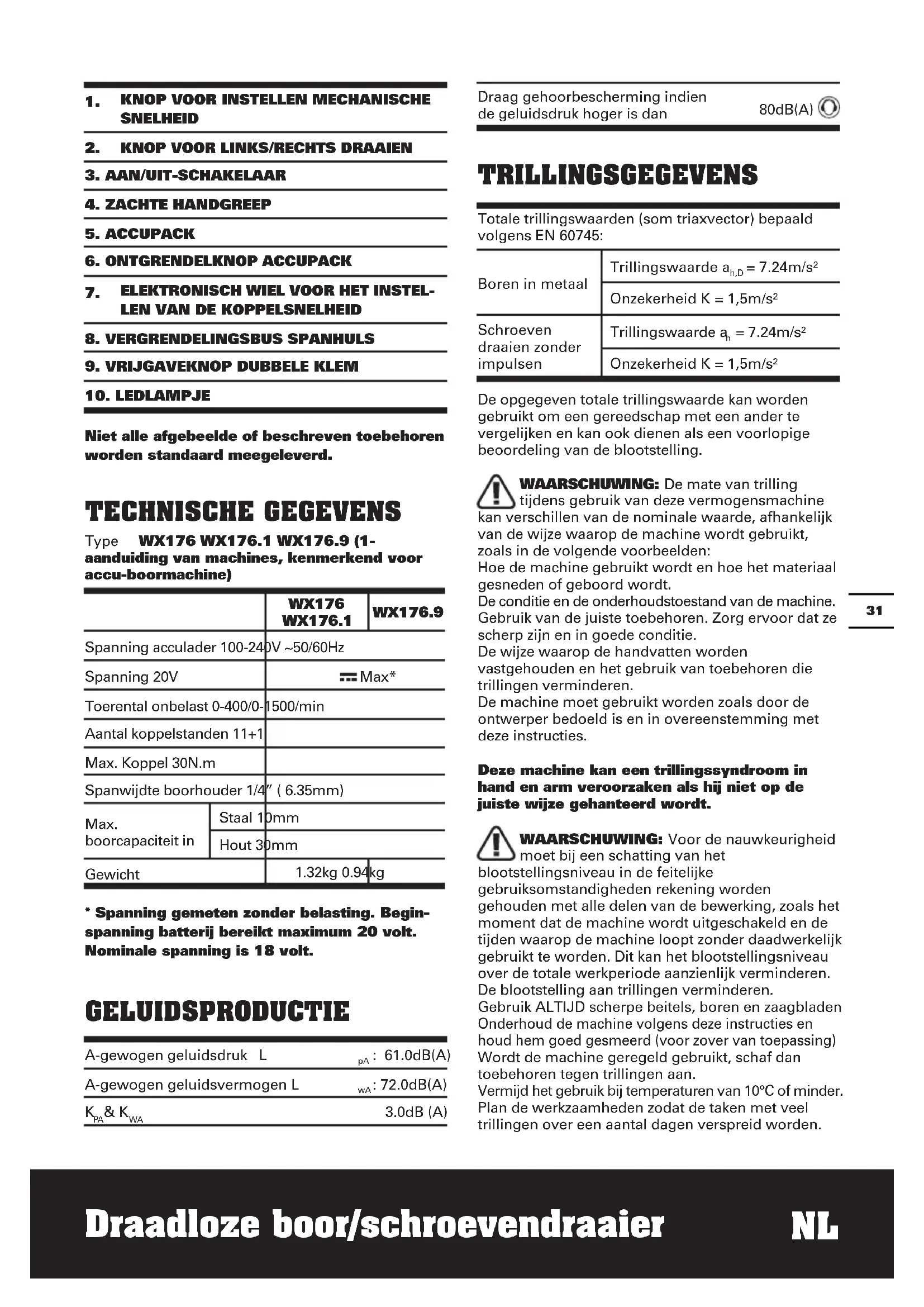

TECHNISCHE GEGEVENS

Type WX176 WX176.1 WX176.9 (1-aanduiding van machines, kenmerkend voor accu-boormachine)

		WX176 WX176.1	WX176.9
Spanning acculader 100-24		V ~50/60Hz
Spanning 20V		Max*
Toerental onbelast 0-400/0-1		1500/min
Aantal koppelstanden 11+1
Max. Koppel 30N.m
Spanwijdtde boorhouder 1/4" (6.35mm)
Max. boorcapaciteit in	Staal 10mm
	Hout 30mm
Gewicht		1.32kg 0.94kg

• Spanning gemeten zonder belasting. Beginspanning batterij bereikt maximum 20 volt. Nominale spanning is 18 volt.

GELUIDSPRODUCTIE

A-gewogen geluidsdruk L	pA: 61.0dB(A)
A-gewogen geluidsvermögen L	wA: 72.0dB(A)
KPA& KwA	3.0dB (A)

Draag gehoorbescherming indien de geluidsdruk hoger is dan

80dB(A)

TRILLINGSGEGEVENS

Totale trillingswaarden (som triaxvector) bepaald volgens EN 60745:

Boren in metaal	Trillingswaarde \( {\mathrm{a}}_{\mathrm{h},\mathrm{D}} = {7.24}\mathrm{\;m}/{\mathrm{s}}^{2} \)
	Onzekerheid \( \mathrm{K} = 1,5\mathrm{\;m}/{\mathrm{s}}^{2} \)
Schroeven draaien+zonder impulsesen	Trillingswaarde \( {\mathrm{a}}_{\mathrm{h}} = {7.24}\mathrm{\;m}/{\mathrm{s}}^{2} \)
	Onzekerheid \( \mathrm{K} = 1,5\mathrm{\;m}/{\mathrm{s}}^{2} \)

De opgegeven totale trillingswaarde kan worden gebrukt om een gereedschap met een ander te vergelijk den kan ook dieren als een voorlopige beordeling van de blootstelling.

WAARSCHUWING: De mate van trilling tijdens gebruik van deze vermogensmachine kan verschillen van de nominale waarde, afhankelijk van de wijze waarop de machine worden gebruikt, zoals in de volgende voorbeelden:

Hoe de machine gebrukt worden en hoe het materiaal gesneden of geboard worden.

De conditie en de onderhoudstoestand van de machine. Gebruik van de juiste toebehoren. Zorg ervoor dat ze scherp zijn en in goede conditie.

De wijze waarop de handvatten worden vastgehonden en het gebruik van toebehoren die trillingen verminderen.

De machine moet gebruikt worden zoals door de ontwerper bedoeld is en in overeenstemming met deze instructies.

Deze machine kan een trillingssyndroom in hand en arm veroorzaken als hij Niet op de juiste wijze gehanteerd worden.

WAARSCHUWING: Voor de nauwkeurigheid要去 bij een schatting van hetblootstellingsniveau in de feitelijgegebruiksomstandigheden rekening wordengehonden met alle delen van de bewerking, zoals hetmoment dat de machine wordtuitgeschakeld en tijden waarop de machine loopt zonder daadwerkelijkgebruikt te worden. Dit kan het blootstellingsniveauover de totale werkperiode aanzienlijk verminderen.De blootstelling aan trillingen verminderen.

Gebruik ALTIJD scherpe beitels, boren en zaagbladen Onderhoud de machine volgens deze instructies en houd hem goed gesmeerd (voor zover van toepassing) Wordt de machine geregeld gebruikt, schaf dan toebehoren gegen trillingen aan.

Vermijd het gebruik bij temperaturesen van 10^ of minder. Plan de werkzaamheden zodate de taken met veel trillingen over een aantalragen verspreid worden.

TOEBEHOREN

	WX176	WX176.1	WX176.9
Accpack 1 1 /
Lader 1 1 /
16 st boorbitset (WA1115)	1 / 1
100 st boorbitset (WA1114)	1 / 1

Wij adviseren u alle accessoires te kopen in de winkel waar u het gereedschap heeft aangekocht. Kijk op de verpakking van accessoires vooreer informatie. Ook het winkelhpersoneel kan u helpen en adviseren.

Aanbevolen grootte pilootgat voor schroeven

∅	3mm 3	5mm 4m	m 4.5mm
∅	1.5mm	2mm 2.5m	nm 3mm

1. Gebruik de bij het gereedschap geleverde extra handgrepen. Controleverlies kan tot verwonding leiden.
2. Houd het gereedschap vast bij de geisoleerde handvatten als u een actie onderneemt waarbij het priemende gereedschap in contact kan komen met verborgen kabels. Contact met een draad die onder stroom staat, zorgt ervoor dat de metalen delen van de machine ook onder stroom komen te staan, waardoor u een elektrische schok sunt krijgen.

1. Houd het elektrische gereedschap bij de geisoleerde handgrepen vastijdens het uitvoeren van werk opplaatsen waar het metaal in contact kan komen met verborgen kabels. Contact met een draad

die onder stroom staat, zorgt ervoor dat de metalen delen van de machine ook onder stroom komen te staan, waardoor u een elektrische schok kurz krijgen.

VEILIGHEIDSINSTRUCTIES VOOR HET ACCUPACK

a) Batterijcellen en accupacksmonarynetgedemonteerd, geopend of vermietid worden.
b) Sluit accurpacks nicht kort. Bewaar accurpacks nicht willekeurig in een doos of lade waar ze elkaar+kunnen kortsluiten of door geleidende voorwerpen kortgesloten kunnen worden. Houd het.Accupak op een afstand van andere metalen voorwerpen als paperclips, muntstukken, sleutels, nagels, schroeven en anderekleine metalen voorwerpen die de contacten van de accupack kunnen verbinden.Kortgesloten contacten van accurpacks hunnen brandwonden of brandveroorzaken.
c) Stel accupacks nicht bloot aan warmte of vuur. Vermijd opslag in direct zonlicht.
d) Stel accupacks nicht bloot aan mechanische schokken.
e) Als een accu lekt dient men voorzichtig teijken dat de vloeistof Niet in contact komt met de huid of de ogen. Als dat toch gebeurt spoelt men de huid onder stromend water en raadpleegt men een arts.
f) Raadpleeg meteen een arts wanner een batterij of accupack is ingeslikt.
g) Houd batterijcellen en accupacks schoon en droog.
h) Veeg de aansluitingen van het accupack schoon met een droge doek als ze vuil zich geworden.
i) Accupacks要去en voor gebruik worden opgeladen. Lees de gebruiksaanwijzing voor de juiste laadinstructies.
j) Laat.Accupacks nicht langdurig opladen als ze nicht worden gebruikt.
k) Na een lange opslagperiode kan het nodig zichn het accupack enkele keren op te laden en te ontladen voor een optimale prestatie.
I) Accupacks presteren het best bij normale kamertemperatuur (20^ ± 5^) .
m) Wanner u accupacks wegwerpt, dient u accupacks van verschillende elektrochemische systemen van elkaar afgezonderd te houden.
n) Laad alleen op met een lader met de technische gegevens van WORX. Gebruik geen andere lader dan de lader die specifiek voor dat doel met de apparatuur is meegeleverd. Even lader voor een type accupack geschikt is kan een brandgevaar inhoven wanner gebruikt met een ander type.
o) Gebruik geen accupack dat Niet bedoeld is voor gebruik met deze apparatuur.

p) Houd accuraps buiten het bereik van kinderen.
q) Bewaar de oorspronkelijke instructies van het product voor latere gebruik.
r) Verwijder het batterijpakketuit de apparatuur als het Niet in gebruik is.
s) Volg de juiste procedure voor afvalverwijdering na afdanken van dit apparatus.

SYMBOLEN

	Om het risico op letsels te beperken, moet u de gebruikershandleiding lezen
	Waarschuwing
	Draag oorbescherming
	Draag oogbescherming
	Draag een stofmasker
	Niet blootstellen aan regen of water
	Niet verbranden
Li-lon	Batterijen nicht weggooien. Breng lege accu'saar een recyclecentrum of inzamelpunt voor chemisch afval bij u in de buurt.
	Draag beschermende handschoenen

Grote koppel

Kleine koppel

Hout

Metaal

Hoge snelheid

Lage snelheid

Afgedankte elektrische producten mogen nicht bij het normale huisafval terechtkomen. Breng deze producten waar möglichnestaar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente informatatie en advies over het recyclen van elektrische apparatuur.

xINR18/65-y: Cilindrische lithiumionbatterijcellen met maximale diameter van 18mm en maximale hoogte van 65mm; "x" staat voor een aantal cellen dat in serie is aangesloten, blanco indien 1; "-y" staat voor een aantal cellen dat parallel is aangesloten, leeg indien 1

BEDIENINGSINSTRUCTIES

OPMERKING: Lees het instructieboekje aandachtig voor gebruik van het gereedschap.

GEBRUIK VOLGENS BESTEMMING

De machine is bedoeld om te boren (inclusief geleidegat) in hout, metal en plastic, alsook om bevestigingsmiddelen teplaatsen en verwijderen.

ASSEMBLAGE EN BEDIENING

ACTIE FIGUUR
VOOR GEBRUIK
De accu verwijderen	Zie Fig. A1
De batterij opladen Meer informatie vindt u in dehandleiding van de oplader	Zie Fig. A2
De accu installereren Zie Fig. A3
ASSEMBLAGE
Het aanbrengen van bits Zie Fig. B
Het uitenemen van bits Zie Fig. C
BEDIENING
De dubbele klem draaien Zie Fig. D
VOOR/ACHTERWAARTSEROTATIE INSTellenWAARSCHUWING:Verander nooit dedraairichting terwijl deboormachine draait, wacht totdeze is gestopt!	Zie Fig. E1,E2, E3
KNOP VOOR INSTellenMECHANISCHE SNELHEIDWAARSCHUWING: Omschade te vermijden, LASTekm algtd tot een volledige stopkomen voordat u de tandwielenvervangt.	Zie Fig. F
De boor/schroevendraaiersnelheid instellen	Zie Fig. G
AAN/UIT-SCHAKELAARWAARSCHUWING:Nietlangdurig gebruiken meteen lage snelheid vanwege dewarmte die daardoor wordengegenereerd.	Zie Fig. H

HET LED-LAMPJE GEBRUIKEN(Zie Fig. H)

WAARSCHUWING: Om de lamp in te schakelen, drukt u op de aan/uit-schakelaar en contrôleert u of de rotatiebesturing vooruit/achteruit in de positie rechts/links staat.
De led geeft ook de capaciteit van de batterij aan. Hij knippert als de batterij leegraakt.
Het gereedschap en de accu+zijn voorzien van een beschermingssystem. Als de LED-diode snel knippert en verrolgens uitgaat, sluit dit systeme de stroomtoevoer vanuit accu waar het gereedschap automatisch af, om zo de levensduur van de accu te verlengen. Het gereedschap komtijdens het gebruik automatisch tot stilstand als het worden blootgesteld aan een van de volgende omstandigheden:
- Overbelasting: Het gereedschap worden gebruikt op een manier die afname van een abnormaal grote hoeveelheid stroom veroorzaakt. Laat in dit geval de trekker los en stop het gebruik van het gereedschap, dat de overbelasting veroorzaakte. Druk de trekker verwolgens in om het gereedschap weir op te starten.
Oververhitting: In dit geval, d.w.z. als het gereedschap Niet更是 opstart, zichn het gereedschap en de accu oververhit. Laat het gereedschap en de accu afkoelen voordat u de trekker opnieuw indrukt.
- Lage accuspanning: De restcapaciteit van de accu is te laag en het gereedschap zar met deze accu Niet meer functioneren. Neem de accu in dit geval uit het gereedschap en laad hem opnieuw op.

PROBLEEMOPLOSSINGEN

1. WAAROM SCHAKELT DE BOORMACHINE NIET IN ALS IK OP DE SCHAKELAAR DUW?

De knop voor het kiezen van de draairichting, bovenop de schakelaar, is vergrendeld. Zet de knop in de gewenste stand, druk de trekker in en de boor begint te draaien.

2. WAAROM STOPT DE BOORMACHINE VOORDAT DE SCHROEF HELEMAAL VASTZIT?

Controleer de positive van de Elektronische koppelaanpassende planta. De Elektronische koppelaanpassende planta (7) bevindt zich op het einde van de zachtie handgreep. Stand 1 is de laagste koppel (schroevende kracht) en stand 11 is de hoogste koppel (schroevende kracht). De stand dient voor het boren. Schakel het elektronische wil voor de koppelregeling in een hogere stand voor een better resultaat.

Problemen met de oplaadtijden, zoals hierboven, en als u het accapack langeijd Niet gebruikt hebt, verkorten de werkduur van het accapack. Dit kan worden gecorrigeerd door het accapack een paar keer op te laden en weer leeg te lately lopen doordat u de zaag heeft gebruikt. Laad het accapack Niet op bij temperaturen onder de 0^ (32^) en boven de

45^ (113^) aangezien dit een slecht effect heeft op de prestaties.

4. WAAROM KUNNEN ER GEEN BOREN IN DE ASHALS WORDEN INGEBRACHT?

Alleen zeshoekige 1 / 4'' bits zullen in deze ashals kunnen worden ingebracht. We bevelen het gebruik vandezelfde boren/bits aan als die, die bij uw Switchdriver werden geleverd.

5. WAAROM WERKT DE BOOR NIET NA HET DRAAIEN AAN DE DUBBELE KLEM?

De boor kan alleen werken als de dubbele klem zich in de correcte positie bevindt, zoals afgebeeld op Afbeelding H. Als de dubbele klem in de correcte positive worden gebracht, dan hoort u een "klik".

ONDERHOUD

Verwijder het accu uit het gereedschap voordat u aanpassingen of onderhoudswerkzaamheden uitvoert.

Uw gereedschap vereist geen smering of onderhoud.

Dit gereedschap bevat geen onderdelen die door de gebruiker dienen te worden onderhoven. Gebruik nooit water of chemische reinigingsmiddelen voor het schoonmaken van uw elektrische gereedschap. Veeg schoon met een droge doek. Bewaar uw elektrische gereedschap.altijd op een droge plaats. Houd de ventilatiegleuven van de motor schoon. Houd alle bedieningselementen vrij van stof. Af en toe ziet u vonden in de ventilatiegleuven. Dit is normala en zal uw gereedschap Niet beschadigen.

BESCHERMING VAN HET MILIEU

Afgedankte elektrische producten mogen nicht bij het normale huisafval terechtkomen.

Breng deze producten waar möglichk maar een lecentrum bij u in de buurt. Vraag de verkoper gemeente informatatie en advies over het len van elektrische apparatuur.

CONFORMITEITVERKLARING

Wij,

POSITEC Germany GmbH

Verklaren dat het product,

Beschrijving WORX draadloze boor/ schroevendraier

Type WX176 WX176.1 WX176.9 (1-aanduiding van machines, kenmerkend voor accu-boormachine)

Functie Boren/ Schroeven, moeren vastdraaien en losdraaien

Overeenkomt met de volgende richtlijnen:

2006/42/EC

2011/65/EU

2004/108/EC (voor 2016/04/20)

2014/30/EU (vanaf 2016/04/20)

Normen voldoen aan,

EN 55014-1

EN 55014-2

EN 60745-1

EN 60745-2-1

EN 60745-2-2

De loro die bevoegd is om het technische bestand te compileren,

Naam: Russell Nicholson

Adres: Positec Power Tools (Europe) Ltd, PO

Plaatsvervangend Chief Ingenieur,

Testen en Certificering

1. STEROWANIE DWOMA BIEGAMI

2. STEROWANIE KIERUNKIEM OBROTÓW DO PRZODU/DO TYŁU

3. WŁAACZNIK/WYŁAACZNIK

4. MIÊKKA REKOJEŚC

5. POJEMNIK BATTERYNJNY

6. ZATRZASK POJEMNIKA BATTERYJNEGO

7. ELEKTRONICZNE POKRETŁO DOSTO-SOWANIA MOMENTU OBROTOWEGO

8. TULEJA BLOKUJÁCA

9. PRZYCISK ZWOLNIENIA UCHWYTU

10. ŚWIATŁO LED

Voorzichtig behandelden.

Beschadigde accu nicht opladen of transporteren.

Brandgevaar.

Bel voor meer informatie:[phone]
