NAVODILA ZA UPORABO WX176.1 WORX

Splnju nasledujici smernice:

2006/42/EC

2011/65/EU

2004/108/EC (pred 2016/04/20)

Pri standardni dobavi niso vključeni vsi prikazani dodatki.

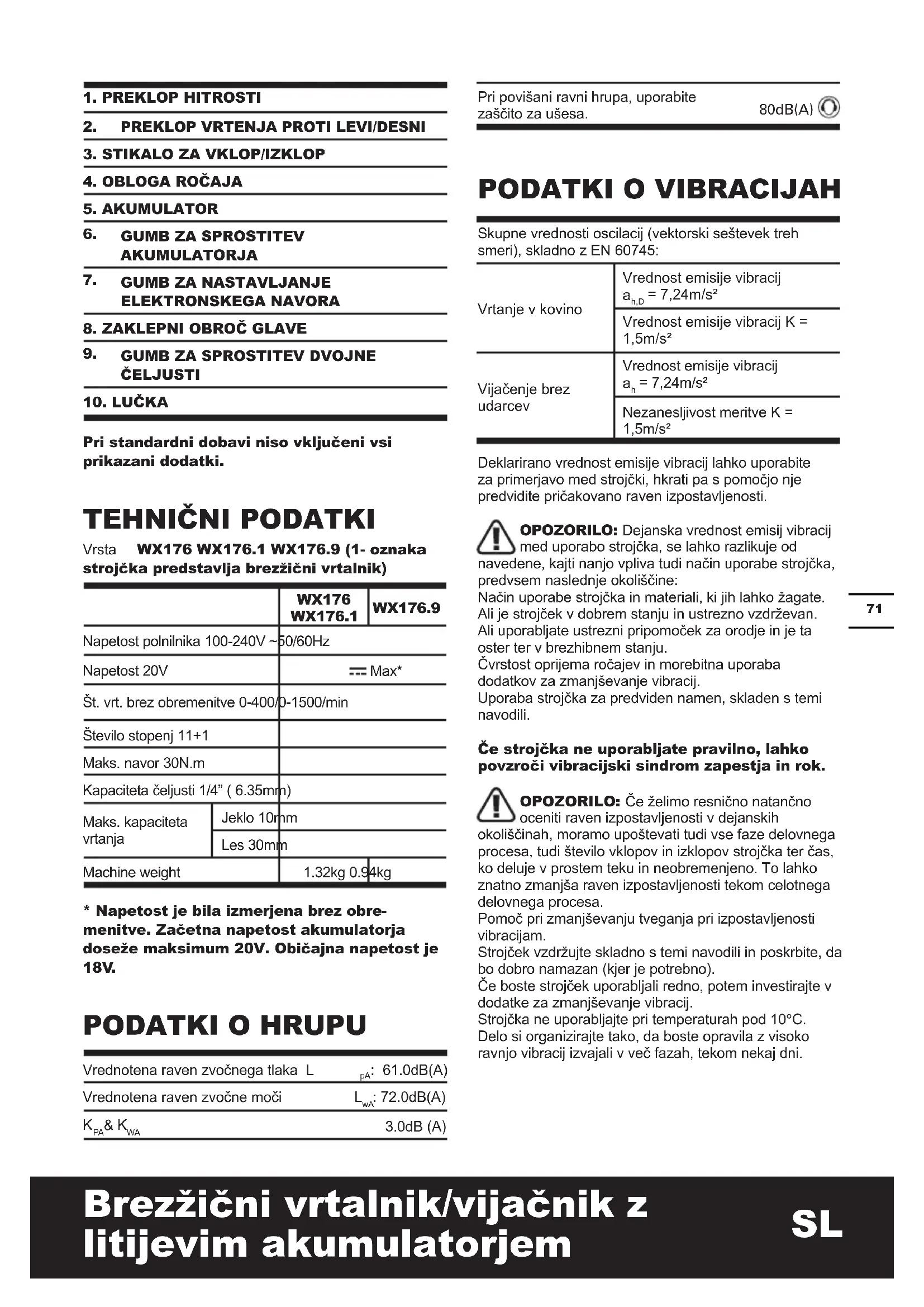

TEHNIČNI PODATKI

Vrsta WX176 WX176.1 WX176.9 (1-oznaka strojcka predstavlja brezici ni vrtalnik)

		WX176 WX176.1	WX176.9
Napetost polnilnika 100-240V ~50/60Hz
Napetost 20V		--- Max*
Št. vrt. brez obretenitve 0-400/0-1500/min
Število stopej 11+1
Maks. navor 30N.m
Kapaciteta čeljusti 1/4" (6.35mm)
Maks. kapaciteta vrtanja	Jeklo 10mm
	Les 30mm
Machine weight		1.32kg 0.94kg

• Napetost je bila izmerjena brez obremenitve. Začetna napetost akumulatorja doseze maksimum 20V. Običajna napetost je 18V.

PODATKI O HRUPU

Vrednotena raven zvočnega tlaka L	pA: 61.0dB(A)
Vrednotena raven zvočne moči	LwA: 72.0dB(A)
KPA& KwA	3.0dB (A)

Pri povisani ravni hrupa, uporabite zašcito za ušesa.

80dB(A)

PODATKI O VIBRACIJAH

Skupne vrednosti oscilacij (vektorski seštevek treh smeri), skladno z EN 60745:

Vrtanje v kovino	Vrednost emisije vibracij\( a_{h,D} \) = 7,24m/s2
	Vrednost emisije vibracij K =1,5m/s2
Vijačenje brezudarcev	Vrednost emisije vibracij\( a_h \) = 7,24m/s2
	Nezanesljivost meritve K =1,5m/s2

Deklarirano vrednost emisije vibracij lahko uporabite za primerjavo med strojcki, hkrati pa s pomocjo nje predvidite prićakovano raven izpostavljenosti.

OPOZORILO: Dejanska vrednost emisij vibracij med uporabo strojcka, se lahko razlikuje od navedene, kajti nanjo vpliva tudi naclin uporabe strojcka, predvsem naslednje okolišcine:

Nacin uporabe strojcka in materiali, ki jih lahko zagate. Ali je strojcek v dobrem stanju in ustrezno vzdrrzevan. Ali uporabljate ustrezni pripomocek za orodje in je ta oster ter v brezhibnem stanju.

Cyrstost oprijema rocajev in morebitna uporaba dodatkov za zmanjsevanje vibracij.

Uporaba strojcka za predviden names, skladen s temi navodili.

Če strojčka ne uporabljate pravilno, lahko pouzroči vibracijski sindrom zapestja in rok.

OPOZORILO: Ce ze limo resnico natancno oceniti raven izpostavljenosti v dejanskih

okolišcinah, moramo upostevati tudi vse faze delovnega procesa, tudi stevilo vklopov in izklopov strojcka tercas, ko deluje v prostem teku in neobremenjeno. To lahko znatno zmanjsa raven izpostavljenosti tekom celotnegadelovnegaprasa.

Pomoc pri zmanjsevanju tveganja pri izpostavljenosti vibracijam.

Strojcek vzdrzujte skladno s temi navodili in poskrbite, da bo dobro namazan (kjer je potrebno).

Če boste strojček uporabljali redno, potem investirajte v dodatke za zmanjševanje vibracij.

Stojčka ne uporabljajte pri temperaturah pod 10^

Delosiz organizirajte tako, da boste opravila z visoko ravnjo vibracij izvajali v več fazah, tekom nekaj dni.

DODATKI

	WX176	WX176.1	WX176.9
Akumulator 1 1 /
Polnilec 1 1 /
16 delni komplet nas-tavkov (WA1115)	1 / 1
100 delni komplet nastavkov (WA1114)	1 / 1

Priporocamo vam, da dodatke vedno kupujete v istrgovini, kot ste kupili strojcek. Za podrobnosti si oglejterezlage na embalazi kompleta dodatkov. Pri odlocanju o ustreznem dodatu, vam lahko pomaga tudi osebje vtrgovini.

Priporočena dimenzija vodilne luknje za vijake

∅	3mm 3	5mm 4mm	4.5mm
∅	1.5mm	2mm	2.5mm	3mm

1. Če je strojčku priložen stranski ročaj, ga namestite. Izguba nadzora lahko povzroci telesne poškodbe.
2. Kadar bi med uporabo elektricnega strojcka lahko z rezalnim orodjem prisli v stik z elektricno napeljavo, morate slednjega vedno drzati za izolirane rocaje. Stik z napeljavo, ki je pod napetostjo, lahko povzroci, da so tudi kovinski Deli naprave pod napetostjo, kar lahko povzroci elektrici udar.

VARNOSTNO OPOZORILOGLEDE VIJAÇNIKA

1. Elektric no orodje med delom, kjer se z orodjem lahko dotaknete skrite elektricne napeljave, vedno drzite za izolirana rocaja. Ce z orodjem pridete v stik elektricnim kablom pod "napetostjo", to povzroci, da postanejo "elektrici" tudi kovinski deli celotnega orodja, zaradi cesar lahko pride do elektricnega udara.

VARNOSTNA OPOZORILA ZA AKUMULATOR

a) Ne razstavljaje, odpirajte ali odstranjujte celic akumulatorja.
b) Pazite, da ne povzročite kratkega stika med kontaktoma akumulatorja. Akumulatorjev nikoli ne shranjujte v škatli ali predalu, kjer bi lahko prislo do kratkega stika zaradi stika kontaktov s prevodnimi predmeti. Kadar akumulator ni namešćen v orodju, ga hranite proč od drugih kovinskih predmetov, kot so sponke za papir, kovanci, ključi, Žeblji, vijaki ali drugi drobni kovinski predmeti, ki bi lahko omogocili stik med kontaktoma. Če pride do stika med kontaktoma akumulatorja, to lahko povzroči požar.
c) Akumulatorja ne izpostavljaje vročini ali ognju. Poskrbite, da ne bo izpostavljen nepsoredni sončni svetlobi.
d) Akumulatorja ne izpostavlijajte mehanskim udarcem.
e) Ce opazite, da akumulator pušča, pazite, da tekocina ne bo prišla v stik z očmi. Če akumulatorska tekocina vseeno pride v stik z očmi, izperite prizadeto obmocije z obilo vode in pošcite zdravniško pomoc.
f) Predvsem pa takoj poiscite medicinsko pomoc, ce ste celico ali del akumulatorja zauzili.
g) Akumulator shranjujte na Čistem in suhem mestu.
h) Ce se akumulator zamaze, ga takoj očistite s Čisto in suho krpo.
i) Akumulator morate pred uporabo napolniti. Pri polnjenu akumulatorja vedno upostevajte predpisana navodila in postopke.
j) Ce akumulatorja ne polnite, ga odstranite iz polnilca.
k) Po daljsem obdobju skladišćenja, boste za dosego maksimalne zmogljivosti akumulatorja verjetno morali slednjega nekajkrat napolniti in izprazniti.
I) Akumulator deluje najbolj učinkovito, Če ga uporabljate pri obicajni sobni temperaturi (20^ ± 5^) .
m) Pri odlaganju akumulatorja pazite, da boste akumulatorje, ki imajo razliche elektekemične sistemas zavrgli ločeno.
n) Za polnjenje uporabljaje le polnilnike, ki jih je predpisal WORX. Nikoli ne uporabljaje polnilnikov, ki niso posebej namenjeni za polnjenje vašega akumulatorja. Polnilec, ki je lahko primeren za polnjenje ene vrste akumulatorjev, lahko pri drugi povzroci nevarnost požara.
o) Nikoli ne uporabljajte polnilcev, ki niso posebej zasnovani za polnjenje vašega akumulatorja.
p) Akumulatorje shranjujte izven dosega otrok.
q) Za podrobnosti, si oglejte gradivo, ki je bilo prilozeno akumulatorju.

r) Ce orodja ne uporabljate, iz njega odstranite akumulator.
s) Akumulatorje odlagajte skladno s predpisi.

SIMBOLI

Zaradi zmanjševanja nevarnosti poskodb, se temeljito seznanite znavodili za uporabo

Opozorilo

Uporablajte zaščito za ušesa

Uporablajte zaščito za oči

Nosite zaščitno masko za prah

Ne izpostavlajte dežju ali vodi

Prepovedano sežiganje

Nosite zaščitne rokavice

Akumulatorjev ne zavrzite skupaj z ostalimi opadki, temveč jih dostavite na mesto za ločeno zbiranje opadkov

Velik navor

Majhen navor

	Les
	Kovina
	Hitro
	Počasi
	Odpadnih elektrichnih naprav ne smete zavreči skupaj z ostalimi gospodinskimi odpadki. Dostavite jih na mesto za ločeno zbiranje odpadkov. Glede podrobnosti, se posvetujte z lokalno službo za ravnanje z odpadki.
	xINR18/65-y: Cilindrične litijeve akumulatorske celice majvečjega premera 18 mm in dolžine 65 mm; "x" predstavlja stevilo zaporedno vezanih celic, ce je 1, potem je to mesto prazno; "-y" predstavlja stevilo vzporedno vezanih celic, ce je 1 je mesto prazno.

NAVODILA ZAUPORABO

OPOMBA: Preden začnete uporabljati strojček, si pozorno preberite navodila.

NAMENUPORABE

Strojcek je namenjen vrtanju (tudi vodilnih lukenj) v les, kovine in plastiko, ter za pritrjevanje ali odstranjevanje okovij.

SESTAVLJANJE IN NACIN UPORABE

OPRAVILO SLIKA
PRED ZAČETKOM UPORABE
Odstranjevanje akumulatorja	Glejte Sliko A1
Poljenje akumulatorja Podrobnosti si lahko ogledate v priročniku za polnilnik	Glejte Sliko A2
Nameščanje akumulatorja Gleje Sliko	A3
Sestavljanje
Vstavljanje nastavkov Gleje Sliko B
Odstranjevanje nastavkov Gleje Sliko	C
NAČIN UPORABE
Vrteča se dvojna Čeljust Gleje Sliko D
PREKLOP VRTENJA PROTI LEVI/DESNI OPOZORILO: Nikoli ne spreminajte smeri vrtenja, Če se Čeljust še ni zaustavila!	Gleje Sliko E1, E2, E3
GUMB ZA PREKLOP HITROSTI OPOZORILO: Zaradi preprečevanja poskodb mehanizma za prestavljanje, pred preklopom načina vedno počakajte, da se Čeljust popolnama zaustavi.	Gleje Sliko F
Nastavitev navora pri vrtanju/ vijačenju	Gleje Sliko G
STIKALO ZA VKLOP/IZKLOP OPOZORILO: Stojčka ne uporabljalte dlje Časa pri nizkem številu vrtljajev, są se bo začel pregrevati.	Gleje Sliko H

UPORABA LED LUCKE

OPOZORILO: Ce zeLite vklopiti luCKo, pritisnite stikalo za vklop/izklop in poskrbite, da bo preklop za vrtenje proti levi/desni na desni ali levi strani.

LED hkrati predstavlja tudi raven napoljenosti akumulatorja. Ce se slednji izprazni, bo LED začel utripati.

Strojček in akumulator imata vgrajen zašcitni system. Ko LED lučka na hitro utripa in se nato ugasne, bo system samodejno prekinil napajanke strojčka in zašcitil kapaciteto akumulatorja. Če bosta strojček in/ali akumulator izpostavljena enemu od naslednjih pogojev, se bo strojček samodejno izklopil:

• Preobrenimenitev: Strojcek je pri preobrenenitvi izpostavljen prekomemi porabi elektricnega toka. V tem primeru sprostite stikalo za vklop/izklop in odpravite vzrok preobrenimenite. Nato znova aktivirajte stikalo za vklop/ izklop in nadalujte z delom.
• Pregrevanje: Strojcek se zaradi zgoraj navenenih razlogov noce zagnati, ker se je slednji ali akumulator pregrel. V tem primeru pocakajte, da se strojcek in akumulator ohladita in siele nato nadalujte z delom.
• Nizka napetost akumulatorja: Preostala kapaciteta akumulatorja je prenizka in strojcek ne deluje. V tem primerus odstranite akumulator in ga napolnite.

REŠEVANJE TEžAV

1. ZAKAJ SE CELJUST NE VRTI, CEPRAV SEM AKTIVRAL STIKALO?

Preklop za vrtenje proti levi/desni, ki je nad stikalom za vklop/izklop, je v zaklenjenem položaju. Odklenite preklop za vrtenje proti levi/desni tako, da ga prestavite vŽeleni položaj smeri vrtenja. Stisnite stikalo za vklop/ izklop inČeljust se bo začela vrteti.

2. VRTENJE CELJUSTI SE PREKINE SE PREDEN JE VIJAK DO KONCA PRIVIT. ZAKAJ?

Preverite položaj gumba za nastavljanje elektronskega navora. Gumb za nastavljanje elektronskega navora je na koncu oblazjinega ročaja. Če je v položaju 1, to predstavlja majnižji navor (silo vijačenja), v položaju 11 pa je navor (sila vijačenja) majvisji. Položaj je namenjen za vrtanje. Za doseganje njaboljsih rezultatov, gumb za nastavljanje elektronskega navora, prestavite v zgornji položaj.

3. RAZLOGI ZA RAZ LICEN CAS DELOVANJA AKUMULATORJA

Težave pri polnjenju, kot so opisane zgoraj in vstavitev akumulatorja v strojčku tudi, ko ga ne uporabljate, skrajša kapaciteto delovanja akumulatorja. To težavo lahko odpravite, Če akumulator nekajkrat do konca izpraznite in ponovno napolnite. Če s strojčkom izvajate močno obretenjuča opravila, kot je vijačenje vecjih vijakov v trd les, se bo akumulator zaradi tega hitreje izpraznil, kot, Če bi izvajali lažja opravila. Akumulatorjne polnite, Če je temperatura okolice nižja od 0^(32^) ali višja od 45^(113^) , saj bo to zmanjsalo njegovo kapaciteto.

4. ZAKAJ NASTAVLKA ZA VIJAÇENJE NE MOREM VSTAVITI V ÇELJUST?

V to Čeljust lahko vstavite le šestoglate nastavke, dimenzije 1/4". Priporočamo vam, da uporabljate letakšne nastavke za vijačenje/vrtanje, kot so originalno prilozeni strojčku.

5. ZAKAJ SE VIJAÇNIK PO PREKLOPU DVOJNE ÇELJUSTI NE VRTI?

Vijačnik deluje le, Če je dvojna Čeljust v pravilnem položaju, ki je prikazan na sliki H. Ko vrtljivo Čeljust preklopite v pravilni položaj, morate slišati "klik".

VZDRŽEVANJE

Pred vsakim preragajanjem, servisiranjem ali vzdrrzevanjem izvlecite vtikač iz vtichnice.

Strojčka ne rabite dodatno mazati.
Strojček tudi nima nobenih delov, ki bi jih morali servisirati.
Za cisćenje strojčka nikoli ne uporabljajte vode ali
kemičnih sredstev. Obrisite ga le s suho krpo. Strojček
vedno shranujte na suhem mestu. Poskrbite, da bodo
prezračevalne odprtine Čiste. Vsi elementi krmiljenja
morajo biti Čisti, brez prahu. Med uporabo strojčka boste
skozi prezračevalne reže lahko opazili iskrenje. To je
obicajno in ne bo poškodovalo strojčka.

VAROVANJE OKOLJA

Odpadnih elektrichnih naprav ne smete zavreci skupaj z ostalimi gospodinskimi opadki. Dostavite

jih na mesto za ločeno zbiranje odpadkov. Glede

podrobnosti, se posvetujte z lokalno sluzbo za ravnanje z odpadki.

IZJAVA O SKLADNOSTI

Mi,

POSITEC Germany GmbH

Skladen z naslednjimi direktivami,

2006/42/EC

2011/65/EU

2004/108/EC (prej 2016/04/20)

In izpolnjuje naslednje standarde:

EN 55014-1, EN 55014-2, EN 60745-1, EN

60745-2-1, EN 60745-2-2

Oseba, ki je pooblascena za skladnost tehnicne dokumentacije,

Ime Russell Nicholson

Naslov Positec Power Tools (Europe)Ltd,

Namestnik načelnika inženir,

Testiranje in certificiranje

LITHIUM ION BATTERY

Handle with care .

Pri tem lahko pride do pozara.

Za več informacij,Pokličite:[phone]
