NÁVOD NA OBSLUHU MasterFlush MF 7120 DOMETIC

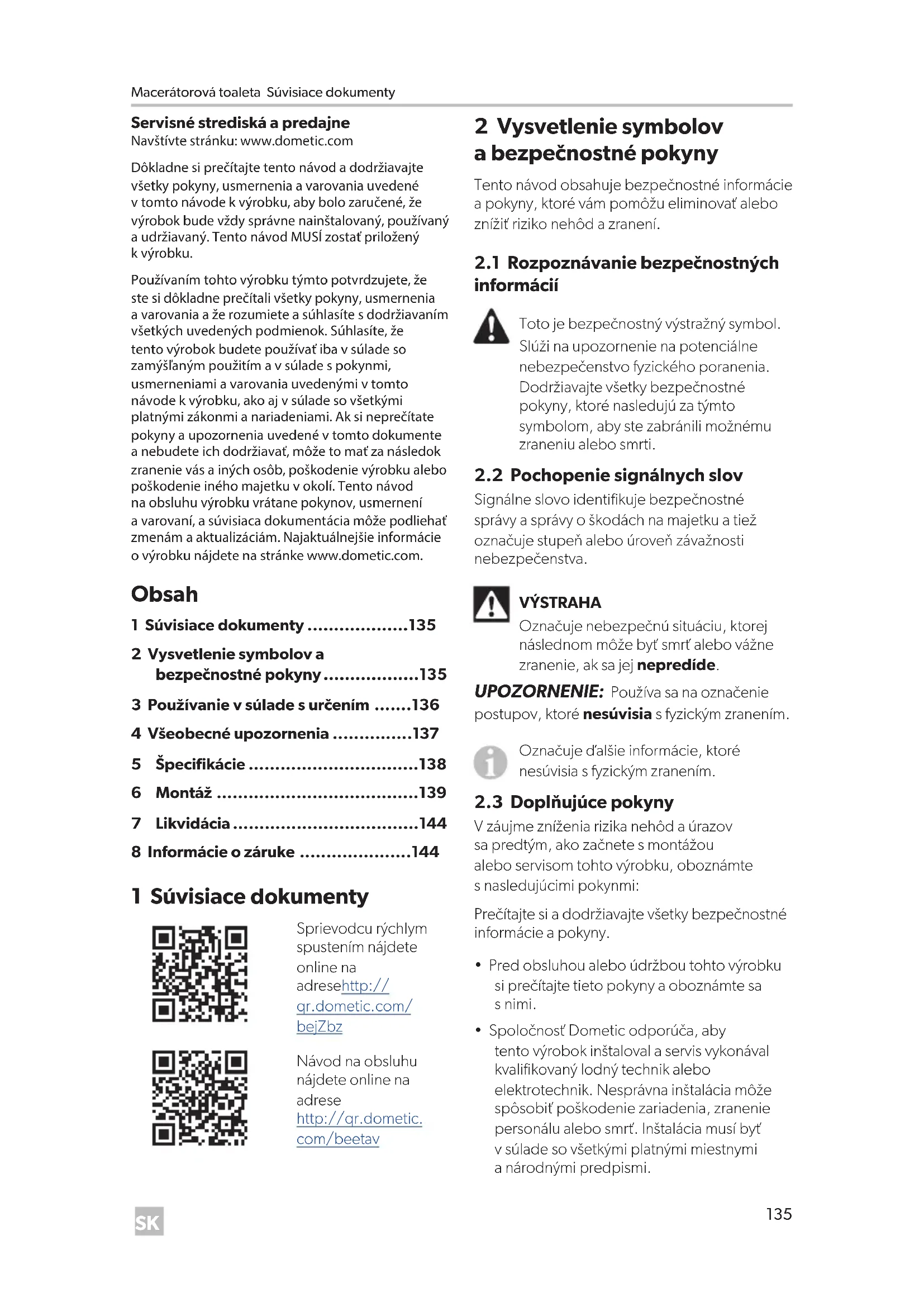

• 1 Súvisiace dokumenty p. 135
• 2 Vysvetlenie symbolov a bezpečnostné pokyny p. 135
• 3 Používanie vsúlade surčením p. 136
• 4 Všeobecné upozornenia p. 137
• 5 Špecifikácie p. 138
• 6 Montáž p. 139
• 7 Likvidácia p. 144
• 8 Informácie ozáruke 2 Vysvetlenie symbolov abezpečnostné pokyny Tento návod obsahuje bezpečnostné informácie apokyny, ktoré vám pomôžu eliminovať alebo znížiť riziko nehôd azranení. p. 144

2.1 Rozpoznávanie bezpečnostných

informácií Toto je bezpečnostný výstražný symbol. Slúži na upozornenie na potenciálne nebezpečenstvo fyzického poranenia. Dodržiavajte všetky bezpečnostné pokyny, ktoré nasledujú za týmto symbolom, aby ste zabránili možnému zraneniu alebo smrti.

2.2 Pochopenie signálnych slov

Signálne slovo identifikuje bezpečnostné správy asprávy oškodách na majetku atiež označuje stupeň alebo úroveň závažnosti nebezpečenstva. VÝSTRAHA Označuje nebezpečnú situáciu, ktorej následnom môže byť smrť alebo vážne zranenie, ak sa jej nepredíde. UPOZORNENIE: Používa sa na označenie postupov, ktoré nesúvisia sfyzickým zranením. Označuje ďalšie informácie, ktoré nesúvisia sfyzickým zranením.

2.3 Doplňujúce pokyny

Vzáujme zníženia rizika nehôd aúrazov sa predtým, ako začnete smontážou alebo servisom tohto výrobku, oboznámte snasledujúcimi pokynmi: Prečítajte si adodržiavajte všetky bezpečnostné informácie apokyny.

• Pred obsluhou alebo údržbou tohto výrobku si prečítajte tieto pokyny aoboznámte sa snimi.

• Spoločnosť Dometic odporúča, aby tento výrobok inštaloval aservis vykonával kvalifikovaný lodný technik alebo elektrotechnik. Nesprávna inštalácia môže spôsobiť poškodenie zariadenia, zranenie personálu alebo smrť. Inštalácia musí byť vsúlade so všetkými platnými miestnymi anárodnými predpismi. Servisné strediská apredajne Navštívte stránku: www.dometic.com Dôkladne si prečítajte tento návod adodržiavajte všetky pokyny, usmernenia avarovania uvedené vtomto návode kvýrobku, aby bolo zaručené, že výrobok bude vždy správne nainštalovaný, používaný audržiavaný. Tento návod MUSÍ zostať priložený kvýrobku. Používaním tohto výrobku týmto potvrdzujete, že ste si dôkladne prečítali všetky pokyny, usmernenia avarovania aže rozumiete asúhlasíte sdodržiavaním všetkých uvedených podmienok. Súhlasíte, že tento výrobok budete používať iba vsúlade so zamýšľaným použitím avsúlade spokynmi, usmerneniami avarovania uvedenými vtomto návode kvýrobku, ako aj vsúlade so všetkými platnými zákonmi anariadeniami. Ak si neprečítate pokyny aupozornenia uvedené vtomto dokumente anebudete ich dodržiavať, môže to mať za následok zranenie vás ainých osôb, poškodenie výrobku alebo poškodenie iného majetku vokolí. Tento návod naobsluhu výrobku vrátane pokynov, usmernení avarovaní, asúvisiaca dokumentácia môže podliehať zmenám aaktualizáciám. Najaktuálnejšie informácie ovýrobku nájdete nastránke www.dometic.com. Obsah 1 Súvisiace dokumenty Sprievodcu rýchlym spustením nájdete online na adresehttp:// qr.dometic.com/ bejZbz Návod na obsluhu nájdete online na adrese http://qr.dometic. com/beetavPoužívanie vsúlade surčením Macerátorová toaleta

mácie VAROVANIE: Nebezpečenstvo zapla- venia. Nedodržanie nasledujúcich varovaní môže mať zanásledok smrť alebo vážne poranenie.

• Ak je toaleta pripojená kakýmkoľvek armatúram prechádzajúcim trupom, na všetkých potrubiach pripojených karmatúram prechádzajúcim trupom musia byť nainštalované vhodné uzatváracie kohúty. Uzatváracie kohúty musia byť ľahko prístupné všetkým používateľom toalety alebo sekundárne ventily musia byť namontované na hadiciach, kde sú ľahko prístupné. Všetky ventily musia byť ventily snezúženým priechodom amusia byť určené na používanie na lodiach. Skrutkovacie uzatváracie ventily sa neodporúčajú.

• Ak je toaleta pripojená kakýmkoľvek armatúram prechádzajúcich trupom, všetky ohybné hadice musia byť námornej hygienickej kvality akakýmkoľvek armatúram (napríklad kuzatváraciemu kohútu, odvzdušňovacej slučke alebo kzáchodovej mise) musia byť pripevnené pomocou dvoch závitovkových hadicových pásových svoriek znehrdzavejúcej ocele na každom pripojení. Neporušenosť pripojení sa musí pravidelne kontrolovať.

• Ak sa okraj toalety kedykoľvek nachádza nižšie ako 20cm (8palcov) nad najvyššou možnou čiarou ponoru (za akýchkoľvek podmienok náklonu, zaťaženia alebo sklonu) atoaleta je pripojená kakejkoľvek armatúre prechádzajúcej trupom, vprívodnom (ak je pripojený ksurovej vode) alebo vypúšťacom potrubí musia byť nainštalované správne umiestnené vetracie (odvzdušňovacie) slučky, aby sa zabránilo prípadnému spätnému nasávaniu morskej vody do lode. Odvzdušňovacie slučky musia byť vybavené integrovaným spätným ventilom, ktorý prepúšťa vzduch do potrubia, aby sa zabránilo spätnému nasávaniu.

• Ak sa vtoalete kedykoľvek používa na splachovanie surová voda, nesmie byť nainštalované čerpadlo surovej vody ovládané spínačom automaticky pracujúcim podľa potreby. Ak by došlo knetesnosti palubného vodného ventilu alebo akéhokoľvek vodovodného spojenia, automaticky ovládané čerpadlo by sa spustilo amohlo by zaplaviť loď.

• Splachovaciu toaletu so surovou vodou (modely 7160, 7260) nepripájajte kpalubnému systému tlakovej vody.

• Pred začatím akýchkoľvek prác na tomto výrobku sa uistite, že všetky elektrické napájania jednotky boli vypnuté auzatváracie kohúty sú vzatvorenej polohe alebo vpolohe vypnuté. VAROVANIE: Nebezpečenstvo úrazu elektrickým prúdom a/alebo požiaru. Dodržiavajte všetky miestne predpisy pre elektrické inštalácie. UPOZORNENIE: Preplnenie odpadovej nádrže môže spôsobiť vážne poškodenie sanitárneho systému, napríklad prasknutie odpadovej nádrže auvoľnenie jej obsahu do podpalubia. Aby sa tejto možnosti zabránilo, spoločnosť Dometic odporúča používať relé vypnutia vprípade plnej nádrže. Signál naplnenia zodpadovej nádrže môže byť generovaný voliteľným monitorovacím systémom nádrže DTM01C alebo štvorúrovňovým monitorovacím systémom nádrže DTM04. Dodržiavajte všetky miestne predpisy ovypúšťaní odpadových nádrží. 3 Používanie vsúlade surče- ním Macerátorová toaleta (ďalej len „toaleta“ alebo „výrobok“) je toaleta selektrickým splachovaním, ktorá maceruje odpad aprečerpáva ho buď do odpadovej nádrže alebo iného systému na skladovanie/likvidáciu odpadových vôd, alebo cez palubu. Toaleta ovládaná diaľkovým splachovačom umožňuje používateľovi doplniť vodu do misy (pred alebo po spláchnutí) aspláchnuť toaletu stlačením tlačidla. Táto toaleta je určená na použitie na lodiach aje vhodná len na určený účel apoužitie vsúlade stýmto návodom. Tento návod poskytuje informácie, ktoré sú potrebné na správnu montáž toalety. Chybná inštalácia a/alebo nesprávna obsluha či údržba bude mať zanásledok neuspokojivý výkon amožnú poruchu. Výrobca nenesie žiadnu zodpovednosť zaakékoľvek poranenia či škody navýrobku spôsobené:Macerátorová toaleta Všeobecné upozornenia

• nesprávnou montážou alebo pripojením vrátane nadmerného napätia

• nesprávnou údržbou alebo použitím iných ako originálnych náhradných dielov poskytnutých výrobcom

• Zmeny produktu bezvýslovného povolenia výrobcu

• Použitie nainé účely než naúčely opísané vnávode Firma Dometic si vyhradzuje právo nazmenu vzhľadu atechnických parametrov výrobku. 4 Všeobecné upozornenia Obrázky použité vtomto dokumente slúžia len na referenčné účely. Súčasti aich umiestnenie sa môžu líšiť vzávislosti od konkrétneho modelu výrobku. Rozmery sa môžu líšiť o±10mm (0,38palca).

Sprievodca rýchlym spustením

Nie je zobrazené Súčasti toalety (Obrázok 2 na strane 2) 1 Splachovací spätný ventil (toaleta so sladkou vodou) alebo adaptér (model so surovou vodou) 2 Hadica na prívod vody 3 Čerpadlo macerátora (pod plastovým krytom) 4 Elektrický vodný ventil (model na surovú vodu) 5 Umiestnenie štítku ID výrobku 6 Kompresná páska znehrdzavejúcej ocele 7 Vypúšťacia armatúra

Toaleta spriamym vypúšťaním cez palubu (Obrázok 5 na strane 3) 1 Kohút 2 Hadica svnútorným priemerom 25mm (1,0palca) alebo 38mm (1,5palca) 3 Urobte slučku 305mm (12,0 palca) nad podlahou, aby sa vmise udržala voda 4 Macerátorová toaleta 5 Prívod sladkej vody Vnútorný priemer potrubia na sladkú vodu 13mm (0,5palca) 6 Zprívodu sladkej vody 7 Prívod morskej vody 8 Hadica svnútorným priemerom 19mm (0,75palca) 9 Spätný ventil zabezpečuje, aby čerpadlo zostalo naplnené Toaleta svypúšťaním odpadovej nádrže (Obrázok 6 na strane 3) 1 Kohút 2 Pridanie odvzdušňovacej slučky, ak je odpadová nádrž pod čiarou ponoru 3 Odvzdušňovacia armatúra 4 Vypúšťacie čerpadlo 5 Odvzdušňovací filter 6 Odpadová nádrž (pohľad vreze) 7 Vypúšťanie cez palubu 8 Voliteľný plavák plnej nádrže 9 Hadica svnútorným priemerom 25mm (1,0palca) alebo 38mm (1,5palca) 10 Urobte slučku 305mm (12,0 palca) nad podlahou, aby sa vmise udržala voda 11 Macerátorová toaletaŠpecifikácie Macerátorová toaleta

12 Prívod sladkej vody Vnútorný priemer potrubia na sladkú vodu 13mm (0,5palca) 13 Zprívodu sladkej vody 14 Prívod morskej vody 15 Hadica svnútorným priemerom 19mm (0,75palca) 16 Spätný ventil zabezpečuje, aby čerpadlo zostalo naplnené

4.2.2 Systém pod čiarou ponoru

Toaleta spriamym vypúšťaním cez palubu (Obrázok 7 na strane 3) 1 Kohút 2 Odvzdušňovacia slučka 25mm (1,0palca) alebo 38mm (1,5palca) 3 Odvzdušňovacia armatúra 4 Hadica svnútorným priemerom 25mm (1,0palca) alebo 38mm (1,5palca) 5 Macerátorová toaleta 6 Prívod sladkej vody 7 Vnútorný priemer potrubia na sladkú vodu 13mm (0,5palca) 8 Prívod morskej vody 9 Hadica svnútorným priemerom 19mm (0,75palca) 10 Odvzdušňovacia slučka 19mm (0,75palca) so spätným ventilom 11 Odvzdušňovacia armatúra 12 Minimálne 203mm (8,0palca) 13 Maximálny náklon 14 Rozsah čiary ponoru 15 Statická Toaleta svypúšťaním odpadovej nádrže (Obrázok 8 na strane 4) 1 Kohút 2 Pridanie odvzdušňovacej slučky, ak je odpadová nádrž pod čiarou ponoru 3 Odvzdušňovacia armatúra 4 Vypúšťacie čerpadlo 5 Odvzdušňovací filter 6 Odpadová nádrž (pohľad vreze) 7 Vypúšťanie cez palubu 8 Voliteľný plavák plnej nádrže 9 Odvzdušňovacia armatúra 10 Hadica svnútorným priemerom 25mm (1,0palca) alebo 38mm (1,5palca) 11 Macerátorová toaleta 12 Prívod sladkej vody Vnútorný priemer potrubia na sladkú vodu 13mm (0,5palca) 13 Prívod morskej vody 14 Hadica svnútorným priemerom 19mm (0,75palca) 15 Odvzdušňovacia slučka 19mm (0,75palca) so spätným ventilom 16 Odvzdušňovacia armatúra 17 Minimálne 203mm (8,0palca) 18 Maximálny náklon 19 Rozsah čiary ponoru 20 Statická 5 Špecifikácie

Toaleta Sklokeramika Základňa toalety Polypropylén Panel splacho- vacích spínačov Dometic Polystyrén (DFS-1F aDFS-2F) alebo hliník spráškovým náterom (DFST)

5.3 Minimálne požiadavky na systém

12 gauge Celkový obvod do 7,6m Záso- bovanie vodou Montážne rozmery Vnútorný priemer prívodnej hadice 0,5palca NPT – splachovacia toaleta so sladkou vodou 0,75palca vnútorný priemer – splachovacia toaleta so surovou vodou Prietok 7,6l/min 2,0gal/min minimálne – splachovanie sladkou vodou Odtok Vnútorný priemer 38mm (1,5palca) alebo 25mm (1,0palca) Horizon- tálna vzdialenosť

12,2m maximálne Vertikálna vzdialenosť

Ďalšie informácie nájdete vpokynoch ABYC.

Horizontálne avertikálne vzdialenosti sa nesčítavajú. Ak sa inštalácia blíži kniektorej ztýchto hraníc, skontrolujte, či je prietok výtoku dostatočný. 6 Montáž Určite, či sa do toalety bude privádzať sladká alebo morská voda nad alebo pod čiarou ponoru plavidla apotom postupujte podľa príslušných pokynov na montáž.

6.1 Systém nad čiarou ponoru

Podrobnosti ousporiadaní nájdete včasti „Systém nad čiarou ponoru“ nastrane 137. Nasledujúce informácie sú dôležité:

• Okraj záchodovej misy musí byť minimálne 203mm (8,0palca) nad najvyššou možnou čiarou ponoru pri plnom náklone.

• Odvzdušňovacie slučky musia byť minimálne 203mm (8,0palca) nad najvyššou možnou čiarou ponoru pri plnom náklone. Odvzdušňovaciu slučku nainštalujte čo najbližšie kvýške 203mm (8,0palca), zabezpečí sa tak optimálna prevádzka toalety.

• Odvzdušňovacie slučky umiestnite blízko stredu lode, aby sa minimalizovalo kolísanie výšky čiary ponoru.

• Maximálna sacia výška čerpadla morskej vody je 1,2m (4stopy).

• Maximálna výtlačná výška je 1,2m (4stopy).

6.2 Systém pod čiarou ponoru

Podrobnosti ousporiadaní nájdete včasti „Systém pod čiarou ponoru“ nastrane 138. Nasledujúce informácie sú dôležité:

• Vodvzdušňovacej slučke spriemerom 19mm (0,75palca) sa musí použiť buďMontáž Macerátorová toaleta

• Odvzdušňovacie slučky musia byť minimálne 203mm (8,0palca) nad najvyššou možnou čiarou ponoru pri plnom náklone. Odvzdušňovaciu slučku nainštalujte čo najbližšie kvýške 203mm (8,0palca), zabezpečí sa tak optimálna prevádzka toalety.

• Odvzdušňovacie slučky nesmú byť vyššie ako 0,6m (2stopy) nad čiarou ponoru.

• Odvzdušňovacie slučky umiestnite blízko stredu lode, aby sa minimalizovalo kolísanie výšky čiary ponoru.

• Maximálna sacia výška čerpadla morskej vody je 1,2m (4stopy).

• Maximálna výtlačná výška je 1,2m (4stopy).

6.3 Prívodné potrubie

VAROVANIE: Nebezpečenstvo zaplavenia. Prívodné potrubie splachovacej toalety smorskou vodou nepripájajte ksystému so sladkou vodou pod tlakom. Následkom by bolo nepretržite spustené čerpadlo sladkej vody, čo môže spôsobiť pretečenie záchodovej misy azaplavenie lode. Nedodržanie tohto varovania môže mať zanásledok smrť alebo vážne poranenie. VAROVANIE: Nebezpečenstvo zne- čistenia vody. Prívodné potrubie splachovacej toalety smorskou vodou žiadnym spôsobom nepripájajte kpalubnému systému pitnej vody. Mohlo by to spôsobiť znečistenie systému pitnej vody. Ak je požadovaná sladká voda, zakúpte si verziu toalety so splachovaním sladkou vodou alebo zabezpečte samostatnú nádrž na sladkú vodu, ktorá zásobuje vodou len toaletu. Nedodržanie tohto varovania môže mať zanásledok smrť alebo vážne poranenie. Uistite sa, že je nainštalovaná odvzdušňovacia slučka, ktorá pri splachovaní nezabráni požadovanému prietoku vody do toalety. Odporúča sa elektromagnetický typ.

1. Nainštalujte uzatvárací kohút aprívodné

vodovodné potrubie (nie sú súčasťou dodávky). – Použite 3/4palcový (19mm) plnoprietokový uzatvárací kohút aohybnú hadicu svnútorným priemerom 19mm (3/4palca). Postupujte podľa montážnych pokynov výrobcu uzatváracieho kohúta. – Vstupný uzatvárací kohút sa musí vždy nachádzať pod čiarou ponoru, ato počas všetkých podmienok plného náklonu. – Uistite sa, že všetky prípojky prívodnej hadice nemajú ostré ohyby ani zúženia. – Na každom pripojení použite dve hadicové svorky znehrdzavejúcej ocele. – Každých 0,9m (3stopy) pozdĺž prívodnej hadice zabezpečte držiak hadice, aby sa obmedzil jej pohyb. – Udržujte hadice čo najkratšie. Odstráňte priehyby alebo nízke miesta, ktoré môžu obmedzovať prietok.

2. Na prívod vody nainštalujte sitko (nie je

súčasťou dodávky). – Medzi prívodným kohútom asplachovacou toaletou smorskou vodou sa odporúča použiť sitko 100mesh.

3. Vprípade inštalácií nad čiarou ponoru

nainštalujte vstupný spätný ventil (nie je súčasťou dodávky). – Na prívodnom potrubí sa inštaluje spätný ventil, ktorý zabezpečí, aby čerpadlo morskej vody toalety zostalo medzi splachovaniami naplnené. – Spätný ventil sa umiestňuje čo najbližšie kvstupnému uzatváraciemu kohútu. Pozrite si časť „Systém nad čiarou ponoru“ nastrane 137.

4. Nainštalujte odvzdušňovaciu slučku (nie je

súčasťou dodávky). – Ak bude okraj toalety niekedy nižšie ako 203mm (8,0palca) nad najvyššou možnou čiarou ponoru vktoromkoľvek bode náklonu, sklonu alebo zaťaženia, potom musí byť na prívodnej hadici medzi prívodným kohútom atoaletou nainštalovaná odvzdušňovacia slučkaMacerátorová toaleta Montáž

19mm (3/4palca). Pozri „Systém pod čiarou ponoru“ nastrane 138. – Odvzdušňovacia slučka musí byť umiestnená minimálne 203mm (8,0palca) nad najvyššou možnou čiarou ponoru počas všetkých podmienok náklonu, sklonu alebo zaťaženia.

1. Nainštalujte prívodné vodovodné potrubie

(nie je súčasťou dodávky). – Použite pružnú hadicu svnútorným priemerom 13mm (0,5palca) s1/2palcovou armatúrou NPT na pripojenie kvodnému ventilu toalety.

2. Na prívodné potrubie nainštalujte uzatvárací

ventil (nie je súčasťou dodávky). – Na čistenie aúdržbu toaliet.

hygienickú hadicu (nie sú súčasťou dodávky). – Na vedenie odpadu do odpadovej nádrže svypúšťacím čerpadlom alebo priamo cez palubu použite 25mm (1,0palcový) alebo 38mm (1,5palcový) plnoprietokový uzatvárací kohút aflexibilnú hadicu. Dodržiavajte pokyny výrobcu uzatváracieho kohúta. – Vypúšťací uzatvárací kohút odpadu musí byť umiestnený na korme avyššie ako vypúšťací uzatvárací kohút vody. – Výstupné potrubie nemá mať žiadne ostré ohyby alebo zúženia. – Na každom pripojení použite dve hadicové svorky znehrdzavejúcej ocele. – Zabezpečte držiaky pozdĺž celej hadice, aby sa obmedzil pohyb abočné zaťaženie spojov. – Udržujte hadice čo najkratšie. Odstráňte priehyby alebo nízke miesta, ktoré môžu obmedzovať prietok.

2. Vblízkosti toalety nainštalujte slučku

vypúšťacej hadice (nie je súčasťou dodávky). – Vo výtokovom potrubí čo najbližšie kzáchodovej mise vytvorte slučku vysokú 300mm (12,0palca), aby sa vzáchodovej mise udržala voda. Pozrite si časť „Systém nad čiarou ponoru“ nastrane 137.

3. Nainštalujte odvzdušňovaciu slučku (nie je

súčasťou dodávky). – Odporúčané umiestnenie vypúšťacích odvzdušňovacích slučiek pripojených ksúčastiam systému, ktoré sú pod čiarou ponoru alebo môžu byť nižšie ako 203mm (8,0palca) nad najvyššou možnou čiarou ponoru pri plnom náklone, pozrite si Obrázok 7 aObrázok

– Odvzdušňovacie slučky sa musia nachádzať minimálne 203mm (8,0palca) nad najvyššou možnou čiarou ponoru pri plnom náklone.

6.5 Toaleta asplachovací spínač

1. Opatrne vybaľte toaletu, prívodnú hadicu,

vypúšťaciu armatúru apríslušenstvo. Pozrite si časť Obrázok 1.

2. Umiestnite toaletu na požadované miesto

na podlahe. Ak je to potrebné, otočte toaletu tak, aby teleso čerpadla macerátora nezasahovalo do stien alebo aby sa prispôsobilo zamýšľanému usporiadaniu inštalácie. Pozri Obrázok 2.

3. Skontrolujte, či je kdispozícii dostatočný

voľný priestor pre vodovodné prípojky, ako aj pre dosku aveko vzdvihnutej polohe.

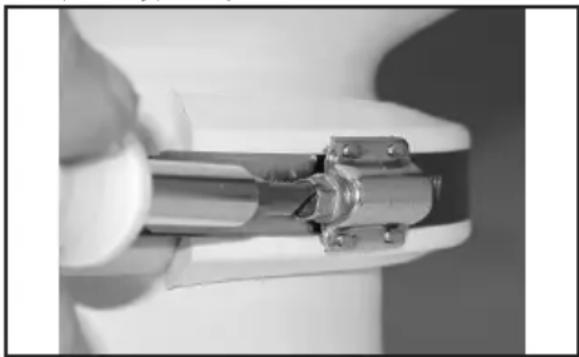

5. (Voliteľná možnosť) Ak je potrebné umiestniť

čerpadlo macerátora azákladňu pod uhlom, aby záchodová misa nesmerovala nesprávnym smerom, otočte hornú misu do správnej polohy. 9 Uvoľnenie kompresnej pásky a. Uvoľnite kompresnú pásku len natoľko, aby skĺzla za spodnú plastovú svorku.Montáž Macerátorová toaleta

10 Odstránenie plastových svoriek b. Odstráňte hornú adolnú plastovú svorku. 11 Umiestnenie tesnenia c. Zdvihnite misu. Skontrolujte, či zárez včiernom gumovom tesnení sedí okolo plytkého kolíka na základni toalety azostáva vycentrovaný medzi misou azákladňou. d. Otočte misku do požadovanej polohy apotom ju položte na tesnenie. e. Znovu umiestnite plastové svorky akompresnú pásku medzi hornú misu azákladňu. f. Spojte svorky vprednej časti záchodovej misy. Medzi svorkami za miskou bude voľný priestor. g. Pomocou skrutky kompresnej pásky umiestnenej na svorke (nie vmedzere medzi svorkami) utiahnite kompresnú pásku na 7,3N.m (65in. lbs).

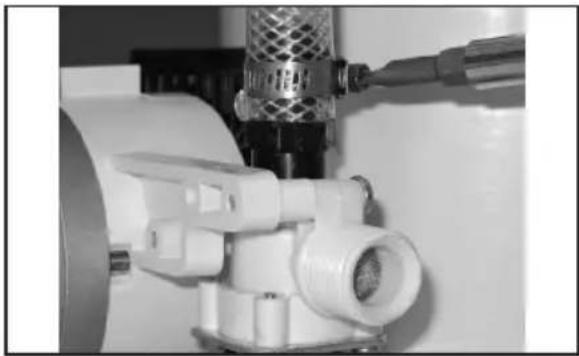

6. Pripojte hadicu na prívod vody medzi spätný

ventil alebo adaptér avodný ventil (model na splachovanie sladkou vodou) alebo vodné čerpadlo (model na splachovanie morskou vodou) na základni. Pozrite si časť Obrázok

a. Prívodnú hadicu skráťte na takú dĺžku, aby sa po pripojení neprehýbala. b. Odstráňte plastový kryt zčerpadla. Pozrite si časť Obrázok 2. 12 Utiahnutie hadicovej svorky c. Na upevnenie hadice kvodnému ventilu (model so sladkou vodou) alebo čerpadlu (model smorskou vodou) použite hadicovú svorku. d. Umiestnite voľný koniec prívodnej hadice hore cez otvor plastového krytu. e. Spustite anasaďte kryt na čerpadlo macerátora. 13 Pripojenie hadice na prívod vody f. Pripojte hadicu na prívod vody kspätnému ventilu na preplachovanie okraja toalety pomocou hadicovej svorky.

7. Elektrické, vodovodné avýtokové vedenia

naplánujte podľa príslušného usporiadania systému toalety. Pozrite si časť „Usporiadania systému toalety“ nastrane 137.

8. Vytvorte prístupové otvory pre vodovodné

aelektrické prívody do toalety. 14 Pripevnenie toalety kpodlaheMacerátorová toaleta Montáž

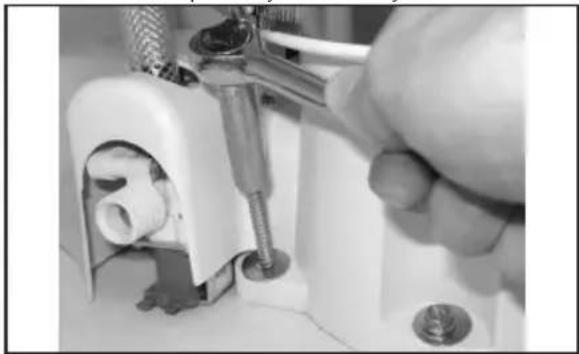

9. Umiestnite toaletu na konečné miesto

apripevnite ju kpodlahe pomocou upevňovacích prvkov so šesťhrannou hlavou apodložiek na bokoch av zadnej časti základne.

10. Umiestnenie splachovacieho spínača

naplánujte tak, aby sa elektrické prípojky akáble nemohli namočiť.

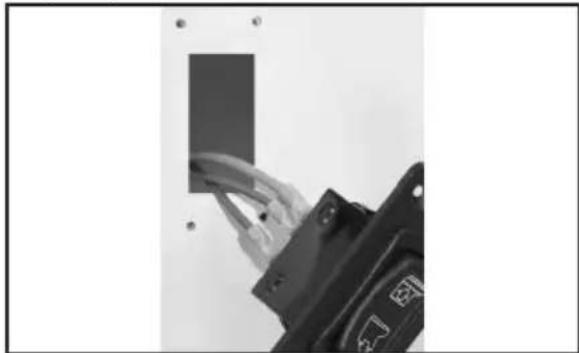

11. Pomocou šablóny spínača (dodáva

sa samostatne) označte umiestnenie upevňovacích prvkov aprístupového otvoru pre spínač. 15 Prístupový otvor pre spínač

12. Vyrežte prístupový otvor pre spínač.

13. Vypnite elektrické napájanie.

14. Veďte medený kladný vodič (podľa noriem

ABYC) od obvodového ističa alebo poistky kprístupovému otvoru spínača. – Ak systém toalety obsahuje systém monitorovania nádrže série DTM, pozrite si časť „Systém toalety smonitorovaním nádrže avypínacím relé“ nastrane 144. Pozrite si schému zapojenia na zadnej strane zoznamu dielov.

15. Veďte červený vodič zčerpadla macerátora

do prístupového otvoru spínača.

17. Pripojte vodiče podľa schémy pomocou

plochých konektorov.

18. Pripevnite spínač na stenu pomocou

priložených skrutiek.

19. Pripojte uzemňovacie vodiče od čerpadla

macerátora aelektrického vodného ventilu (len modely so sladkou vodou) kelektrickému uzemňovaciemu vedeniu plavidla podľa schémy zapojenia. Zabezpečte dodatočný drôt na toalete, aby sa toaleta dala ľahko vybrať zpodlahy pri údržbe.

20. Zaveďte prívod vody do nádoby

avypúšťacie potrubie do toalety. Pozrite si časť „Usporiadania systému toalety“ nastrane 137. 16 Hadicové svorky na vypúšťacej hadici

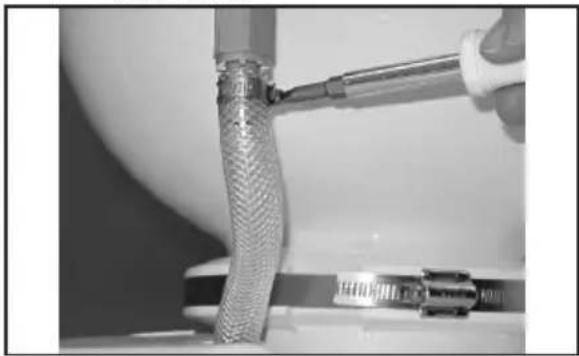

21. Všetky vypúšťacie hadice bezpečne

spojte dvoma hadicovými svorkami znehrdzavejúcej ocele so skrutkami umiestnenými o180° oproti sebe.

22. Armatúry ahadice namažte silikónovým

mazivom, aby sa uľahčilo pripojenie hadíc. 17 Pripojenie prívodu vody

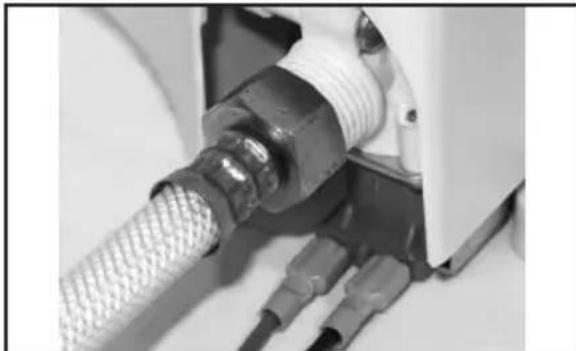

23. Vprípade toalety so sladkou vodou pripojte

prívod vody pomocou 0,5palcovej armatúry NPT. UPOZORNENIE: Nepoužívajte toaletu, keď je prívod vody vypnutý. Môže dôjsť kpoškodeniu vnútorných súčastí.

24. Vprípade modelu so splachovaním morskou

26. Skontrolujte tesnosť všetkých pripojení.

tesnosť. Vprípade úniku dotiahnite prípojku.

nádrže avypínacím relé Toalety Dometic MasterFlush fungujú so systémom monitorovania nádrže Dometic DTM (dodáva sa samostatne), ktorý vypína elektrické napájanie toalety, keď je nádrž plná. Tým sa zabráni preplneniu odpadovej nádrže. Pozrite si schému zapojenia systému toalety na zozname dielov.

1. Pripojte vstupný napájací vodič od relé

plnej nádrže na paneli DTM kumiestneniu splachovacieho spínača.

2. Postupujte podľa pokynov na inštaláciu

Obalový materiál dávajte podľa mož- nosti dopríslušného recyklovateľného odpadu. Informujte sa vnajbližšom re- cyklačnom stredisku alebo ušpeciali- zovaného predajcu olikvidácii výrobku vsúlade spríslušnými vnútroštátnymi amiestnymi predpismi. 8 Informácie ozáruke Informácie ozáruke azáručnej podpore vUSA, Kanade avšetkých ostatných regiónoch nájdete vodsekoch nižšie.

regiónu (APAC) Ak výrobok nefunguje tak, ako má, obráťte sa na predajcu alebo pobočku výrobcu vo svojej krajine (webové adresy na vyhľadanie regiónu alebo predajcu nájdete na zadnej strane tohto návodu na obsluhu). Záruka natento výrobok platí JEDEN rok. Ak žiadate ovybavenie opravy alebo nárokov vyplývajúcich zo záruky, musíte priložiť nasledovné podklady:

• kópiu faktúry sdátumom kúpy,

• dôvod reklamácie alebo opis chyby,

Naše výrobky sú dodávané so zárukami, ktoré nie je možné vylúčiť podľa austrálskeho zákona ospotrebiteľoch. Máte právo nanáhradu alebo vrátane peňazí privážnej poruche anakompenzáciu zakaždú inú rozumne predvídateľnú stratu alebo poškodenie. Tiež máte právo naopravu alebo výmenu tovaru, ak tovar nemá prijateľnú kvalitu aporucha nepredstavuje vážnu poruchu.

8.2.2 Iba Nový Zéland

Tieto záručné podmienky podliehajú podmienkam azárukám, ktoré sú záväzné podľa zákona ozárukách spotrebiteľov 1993 (NZ).

8.2.3 Všetky ostatné regióny

Platí zákonom stanovená záručná lehota. Ak je výrobok chybný, obráťte sa na pobočku výrobcu vo svojom regióne alebo na predajcu (webové adresy na vyhľadanie regiónu alebo predajcu nájdete na zadnej strane tohto návodu na použitie). Ak žiadate ovybavenie opravy alebo nárokov vyplývajúcich zo záruky, musíte priložiť nasledovné podklady:

• kópiu faktúry sdátumom kúpy,

• dôvod reklamácie alebo opis chyby, Upozorňujeme Vás, že samooprava alebo neodborná oprava môže mať zanásledok ohrozenie bezpečnosti azánik záruky.Toaleta sdrtičem Související dokumenty
